Взуття як шкарпетки з устілкою

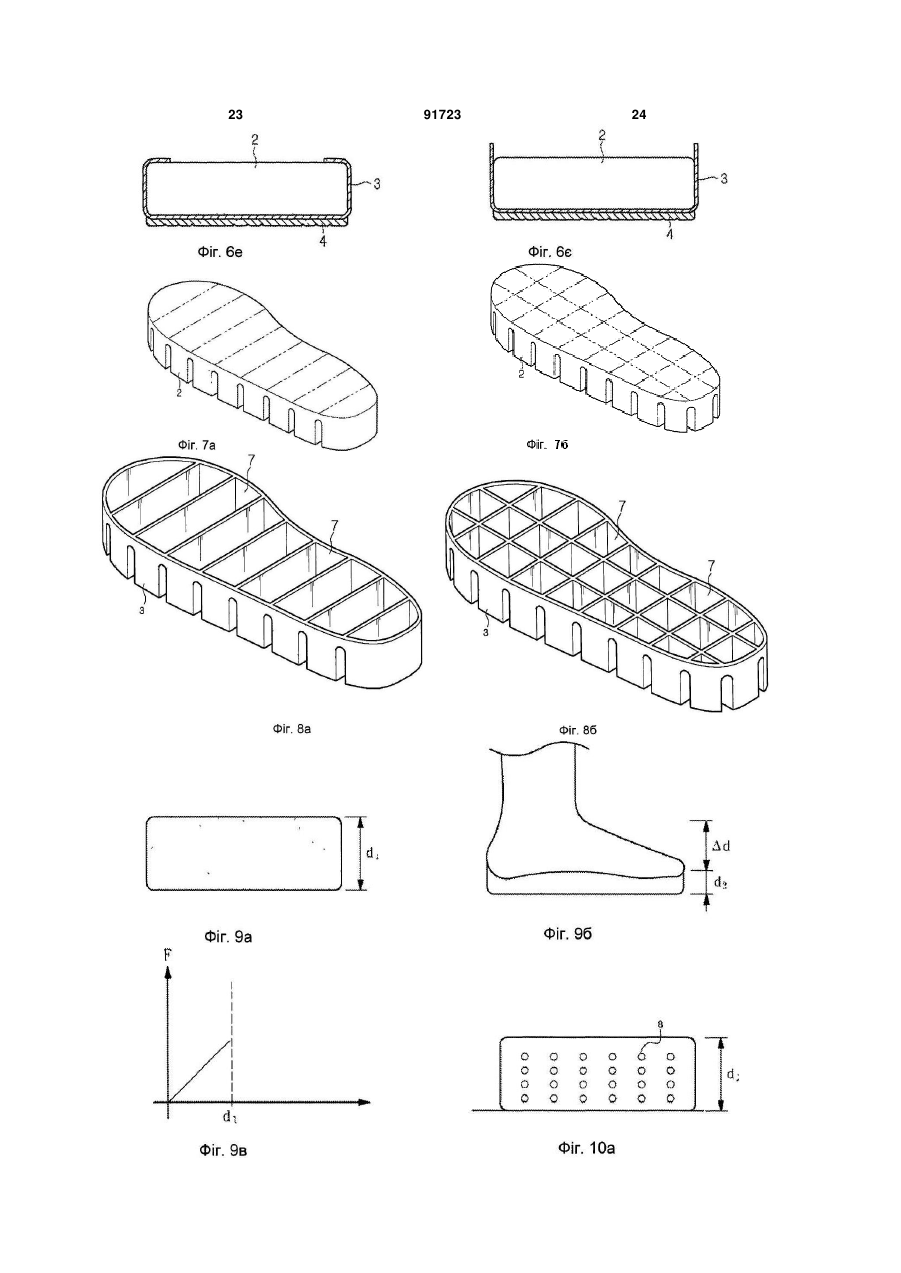

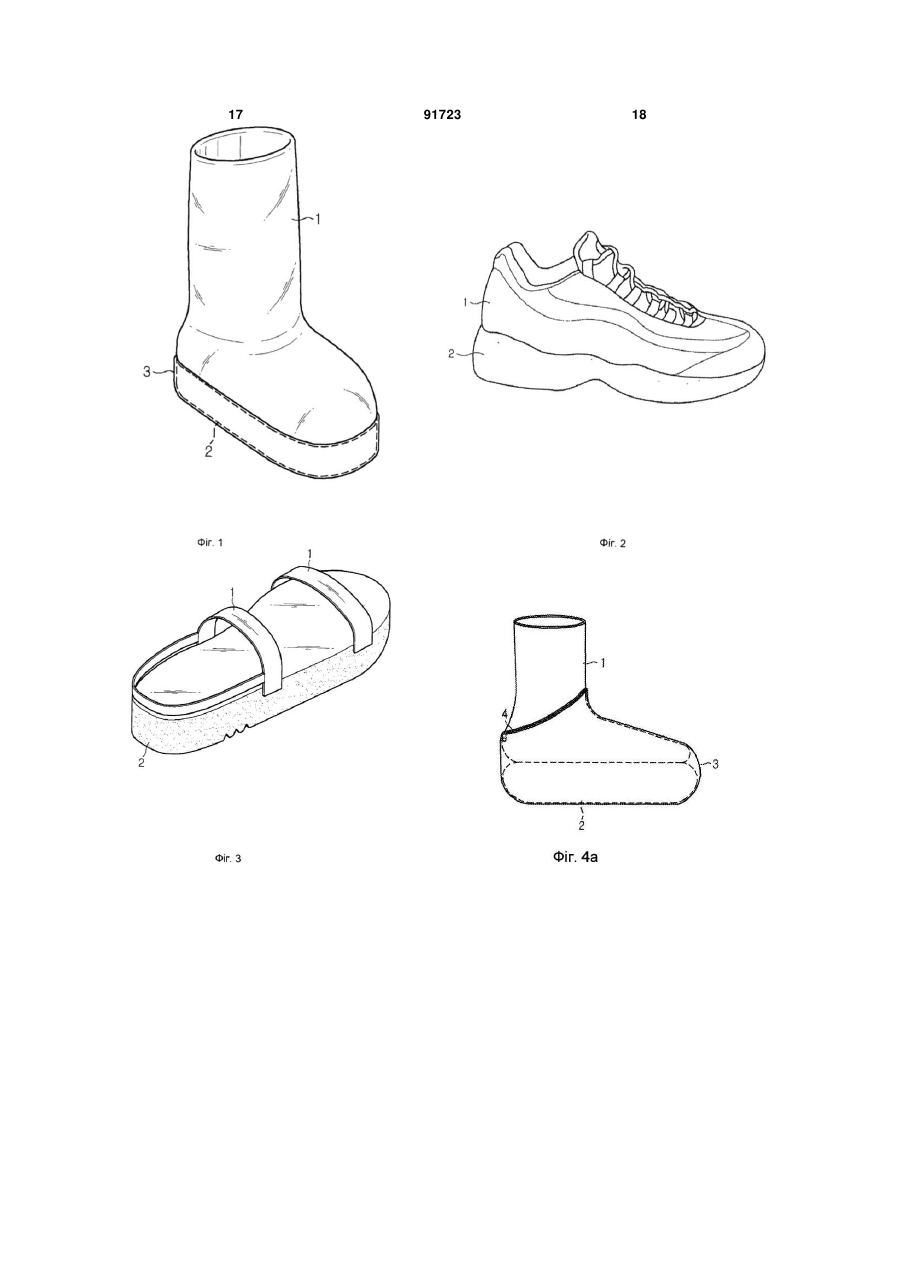

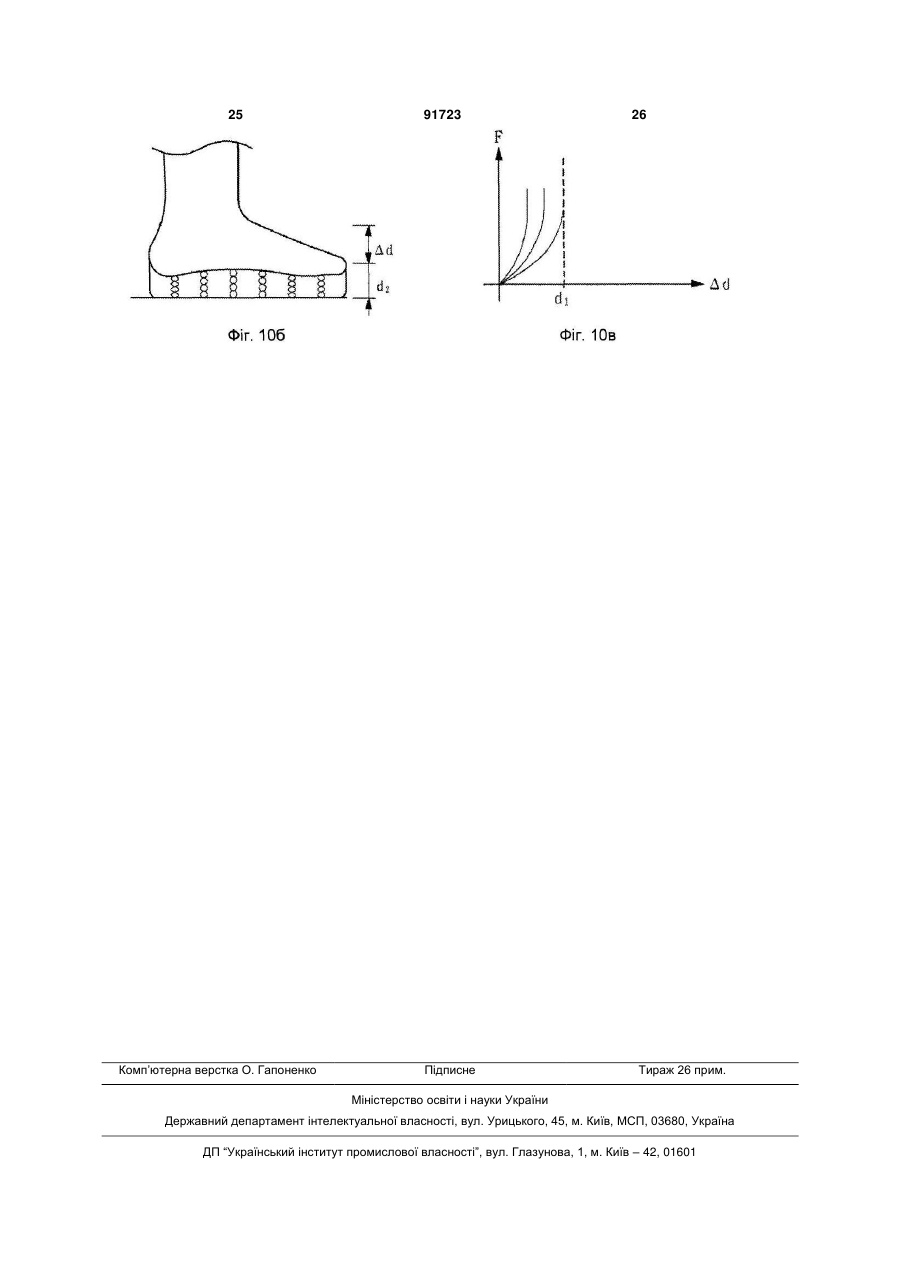

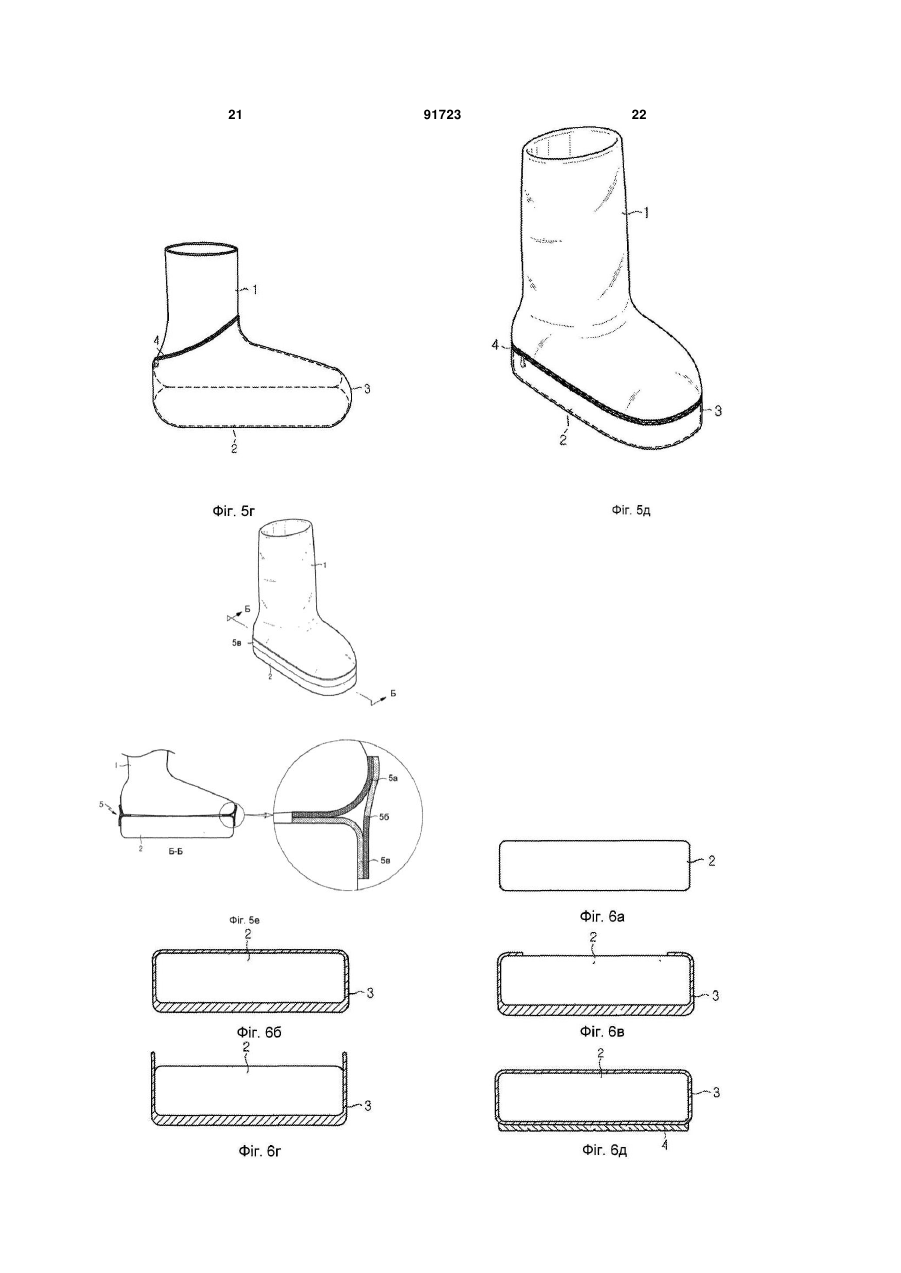

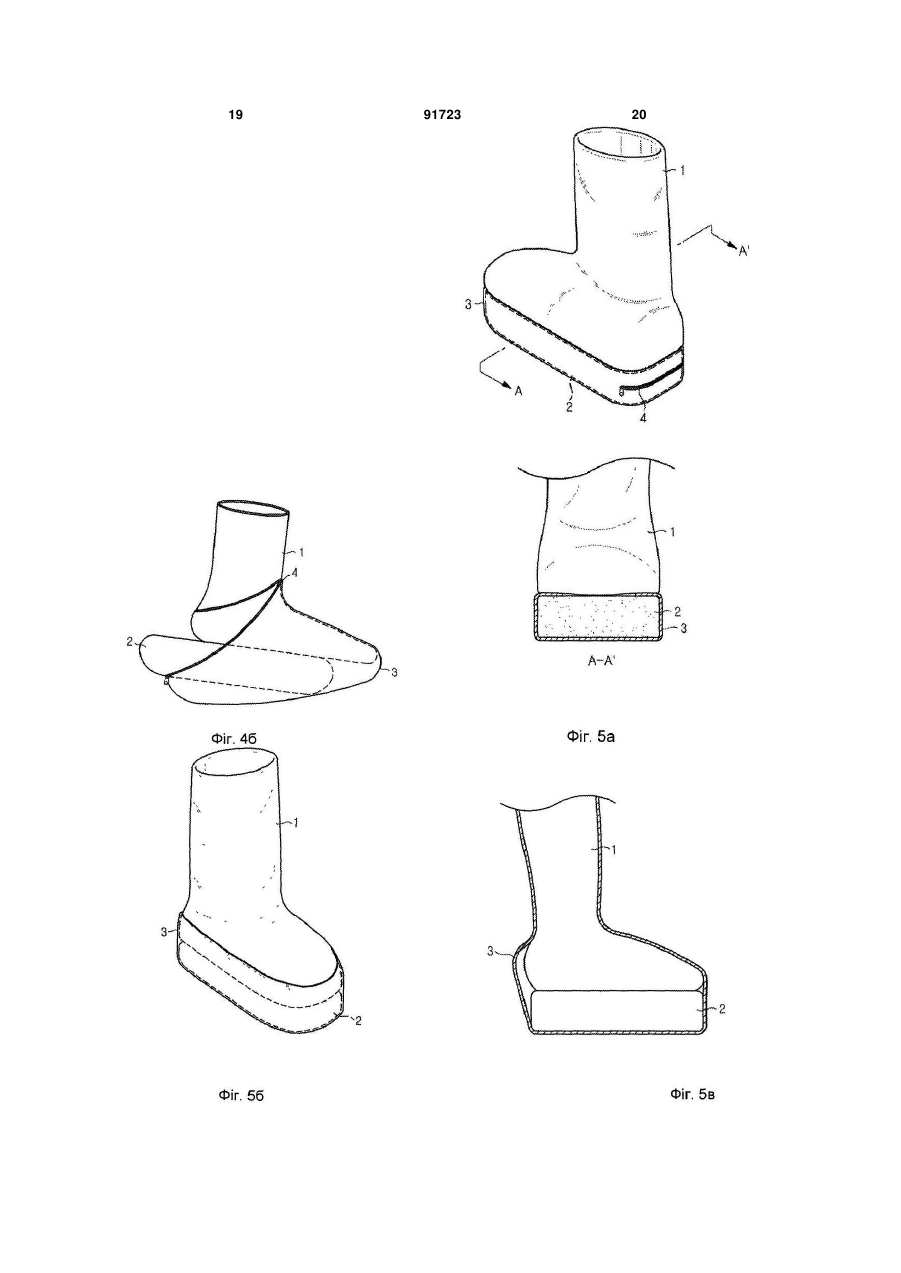

1. Взуття, яке містить: - верхню фіксуючу стопу частину для закривання та фіксування верхньої частини стопи і - опорну частину для стопи, прикріплену до верхньої фіксуючої стопу частини для підтримування нижньої частини стопи, причому опорна частина для стопи містить еластичну підстілку, яка має м'яке еластичне тіло, що виконане з можливістю деформуватися відповідно до форми стопи, і захисну оболонку, що покриває принаймні частину зовнішньої поверхні еластичної підстілки та фіксує її, яке відрізняється тим, що опорна частина для стопи приєднана до верхньої фіксуючої стопу частини шляхом суцільного з'єднання верхнього кінця захисної оболонки з нижнім кінцем верхньої фіксуючої стопу частини; захисна оболонка сформована з еластичною підстілкою як єдине ціле або міцно прикріплена до еластичної підстілки; опорна частина для стопи містить нижню частину, створену як єдине ціле з зовнішньою поверхнею захисної оболонки шляхом виконання частини захисної оболонки, що контактує з землею, більш товстою, ніж інші частини; 2 (19) 1 3 Цей винахід стосується концептуально нового функціонального взуття, що пристосовується до форми стопи та надає відчуття м'якості при ходьбі. Прикладами звичайного взуття є туфлі та шкарпетки. Структура звичайного взуття розроблялася порізному в залежності від його застосування. Звичайне взуття включає верхню частину, що закриває верх стопи та надає взуттю зовнішній вигляд і форму, і підошву. У підошві послідовно зібрані підметка, яка контактує з землею, підкладка, розміщена між підметкою та «тексіоном», «тексіон», виконаний з твердого матеріалу для надавання форми взуттю та виконання функції сполучної частини між верхньою частиною та підошвою, та устілка, призначена для приховування кінців ниток, кнопок та цвяхів. Далі, шкарпетка, зокрема коротка шкарпетка, містить верхню частину, що закриває верх стопи, та нижню частину, що охоплює низ стопи. Відносно відчуттів при ходьбі, було запропоноване взуття для поглинання струсів, викликаних масою носія взуття при ходьбі або заняттях фізичними вправами, шляхом введення еластичного тіла між «тексіоном» і підметкою або шляхом створення устілки із пружного матеріалу. Однак, оскільки «тексіон» не може бути виконаний з м'якого та пружного матеріалу, а повинен бути зроблений тільки із твердого матеріалу, щоб виконувати функцію сполучної частини для верхньої частини та підошви, для того, щоб зберігати форму взуття та утримувати устілку або еластичне тіло, вставлене в устілку, конструкція звичайного взуття обмежена в плані досягнення достатньо м'якого дотику щодо відчуттів при ходьбі, при якому взуття приймає форму стопи. У звичайному взутті проблема твердого «тексіона» супроводжувалася звичайним використанням устілки. Проте, навіть у цьому випадку, оскільки взуття має твердий «тексіон» у нижній частині устілки, також має місце обмеження в плані досягнення достатньо м'якого дотику щодо відчуттів при ходьбі. У випадку шкарпетки були докладені зусилля для зменшення часткового удару та поліпшення відчуття при носінні шляхом використання тканини подвійного в'язання в його нижній частині. Однак, оскільки шкарпетка приймає функцію носіння взуття, все ще було обмеження в досягненні достатньої м'якості дотику щодо відчуттів при ходьбі, при якому шкарпетка пристосовується до форми стопи. У тому випадку, коли функціональне взуття використовується для ортопедичних цілей, таких як виправлення фігури, лікування або запобігання м'язово-кістякових захворювань, для допомоги при реабілітації і для вправ певних частин, таких як зміцнення певних м'язів, загалом, такі цілі досягаються за допомогою устілки взуття. Далі, у європейських патентах №№ 0999764 і 1124462 розкриваються функціональні черевики для ортопедичних цілей і вправ заздалегідь визначених частин людського тіла. 91723 4 У цих патентах між стопою та поверхнею землі передбачена форма, яка включає секцію переходу від твердого до м'якого. У результаті обов'язково виконується процес перекочування, залежний від бажаного типу при ходьбі, або прикладається додаткове навантаження на визначений(і) м'яз(и) при ходьбі таким чином, що взуття відповідає певній(им) цілі(ям), необхідній(им) носію взуття. Крім того, метою вищезгаданого взуття є імітування відчуття від ходьби, наприклад, по неплоскій поверхні, такій як піщаний ґрунт, лісовий ґрунт або пасовище при використанні його на плоскій поверхні, такій як асфальтована дорога, бетон або плоске дно. Проте, оскільки вказане функціональне взуття містить твердий «тексіон» або окрему тверду конструкцію для підтримування зовнішнього вигляду взуття, одержання достатньої м'якості щодо відчуттів було обмежено, коли при ходьбі у ньому взуття адаптується до форми стопи. Більше того, оскільки функціональне взуття діє як примусова терапія, що вимагає певного способу ходьби та певної постави носія, останній повинен зберігати рівновагу, використовуючи необхідні опорно-рухові органи, такі як м'язи та кістяк. Такий спосіб ходьби або корекція постави при ходьбі визначаються за допомогою твердого або м'якого матеріалу-наповнювача, конструкція низу якого має певну форму. Ортопед обережно визначає, як носій взуття повинен діяти і яку поставу носій повинен прийняти, та відповідно до цього визначається форма конструкції низу. Однак, через помилковий діагноз ортопеда визначена форма конструкції низу може не відповідати окремим симптомам і може бути небезпечною щодо вимоги невірної постави протягом тривалого періоду. Щодо звичайного взуття, яке використовується як функціональне, щоб одержати найкращий ефект для ортопедичних цілей або вправ для визначених частин, часто необхідно, щоб воно адаптувалося до індивідуального способу ходіння та індивідуальної будови опорно-рухового апарата. Однак, взагалі, так само, коли носій вибере неправильну конструкцію або ортопед поставить неточний діагноз, функціональне взуття є незручним при первісному використанні, важким для носіння та може викликати повну незручність у найгіршому разі. Така ситуація виникає, коли носіям доводиться адаптуватися до такого взуття. Мало того, що носії адаптуються до такого взуття, але також і взуття адаптується до форми стопи носія та способу ходіння носіїв у такому взутті та «тексіонах», які виконані зі шкіри або тканини простим способом. Однак, волокно, пластмаса та резина, що використовуються в цей час як синтетичні матеріали, мають базову межу адаптації м'яких матеріалів до стопи носія через їхні характеристики та конструкцію вищезгаданого взуття. Крім того, було вивчено та експериментально доведено, що надання зручності для стоп носія та максимального ступеня свободи за рахунок послі 5 91723 6 довного руху носія має ортопедичний корисний Краще, коли опорна частина для стопи вклюефект. Це пов'язано з доповіддю, яка стверджує, чає нижню частину, яка створена на зовнішній пощо люди із сільської місцевості, які ходять босоніж верхні захисної оболонки для запобігання ковзанпо м'якій природній основі, підтримують опорноню взуття, коли взуття вступає в контакт з землею. рухові органи в набагато кращому стані, ніж жителі Нижня частина створена як єдине ціле з захисною міст, які носять стандартне взуття. оболонкою шляхом формування частини захисної Тому необхідно розробити взуття нової концеоболонки, що контактує з землею, більш товстою, пції, яке адаптується до носія для забезпечення ніж інші частини, або створена окремо та суцільно абсолютної зручності при ходьбі та надання макприєднана. Нижня частина також може бути сфосимального ступеню свободи стопі, навіть якщо рмована покриттям принаймні частини захисної деякі або всі елементи для підтримування зовнішоболонки, що контактує з землею. нього вигляду взуття прибрані. Краще, коли частина для введення та витягуВідповідно, цей винахід був створений для рівання еластичної підстілки створена на поверхні шення вищезгаданих проблем, які мають місце в захисної оболонки. рівні техніки, а метою цього винаходу є створення Згідно з цією конструкцією, може бути легко взуття, що має просту конструкцію та може надавставлена і витягнута тільки еластична підстілка вати відчуття ходьби босоніж по губчатому мату без відокремлення опорної частини для стопи від або газону у вигляді м'якого килима для забезпеверхньої фіксуючої стопу частини. чення повної зручності для носія при ходьбі. Найкраще, коли захисна оболонка знімним чиІншою метою цього винаходу є створення ном прикріплена до фіксуючої стопу частини так, взуття, яке може легко змінювати відчуття при нощоб опорна частина для стопи могла бути приєдсінні та, при необхідності, коригувальну функцію нана до фіксуючої стопу частини. при ходьбі. Згідно з такою конструкцію, опорна частина Наступною метою цього винаходу є створення для стопи може бути приєднана до фіксуючої стовзуття, що надає повну зручність для носія при пу частини різними способами без будь-якого обходьбі та дає стопі максимальний ступінь свободи. меження типу та форми еластичної підстілки тільДля досягнення вищезгаданих цілей створене ки шляхом часткової деформації захисної взуття, яке містить верхню фіксуючу стопу частину оболонки та верхньої фіксуючої стопу частини для для закриття та фіксування верхньої частини стостворення засобу зчеплення, і опорна частина для пи, і опорну частину для стопи, яка прикріплена до стопи може приєднуватися та відокремлюватися, а верхньої фіксуючої стопу частини для підтримки при необхідності, м'яка еластична підстілка у захинижньої частини стопи, причому опорна частина сній оболонці може бути замінена. Прикріплення для стопи містить еластичну підстілку, яка має захисної оболонки до еластичної підстілки не обм'яке еластичне тіло, що може деформуватися межено вищезгаданим знімним кріпленням до фіквідповідно до форми стопи. суючої стопу частини, причому захисна оболонка Суттєвою ознакою звичайного взуття є те, що може бути сформована з еластичною підстілкою воно включає твердий «тексіон», або жорстку як єдине ціле або може бути окремо сформована конструкцію для підтримування його зовнішнього та міцно прикріплена до нього шляхом суцільного вигляду, однак з метою поліпшення відчуття від з'єднання і т.ін. ходьби цей винахід не містить твердого «тексіона» Крім того, як було згадано вище, у захисній або окремої конструкції для збереження зовнішоболонці може бути частина, яка виконана з можнього вигляду взуття. ливістю відкривання та закривання та може викоЗгідно з цим винаходом незважаючи на частристовуватися для вставляння та витягування кову відмову від аспекту підтримки зовнішнього еластичної підстілки для її заміни без відокремвигляду взуття, цей винахід має не тільки відносно лення всієї захисної оболонки від верхньої фіксупросту конструкцію і може надавати відчуття ходьючої стопу частини. би босоніж по губчатому мату або по газону у виКраще, коли захисна оболонка містить пригляді м'якого килима для створення для носія повнаймні одну камеру для введення еластичного ної зручності при ходьбі, але також може тіла. забезпечити максимальну свободу стопі шляхом Таким чином, шляхом розміщення в камери адаптації контактуючої зі стопою частини до фореластичних тіл, які мають різні пружні властивості, ми низу стопи. ці тіла можуть забезпечити відчуття від ходьби, що Краще, щоб опорна частина для стопи також відповідає вимогам носія та можуть бути замінені містила захисну оболонку, яка покриває частину для легкої зміни пружних властивостей відповідно або всі частини зовнішньої поверхні м'якої еластидо контактуючих частин стопи. чної підстілки та фіксує його. Краще, коли еластична підстілка розділена на Згідно з конструкцією, еластична підстілка, ряд елементів, кожен з яких містить еластичне сформована з еластичного тіла, може бути захитіло. щена і легко вставлена і зафіксована, і еластична Згідно з цією конструкцією відчуття при носінні підстілка (еластичне тіло, вставлене в камеру у та коригувальна функція при ходьбі можуть змінювипадку, коли вона формується захисною оболонватися для задоволення вимог носія шляхом регукою) може бути замінена, причому зовнішній вилювання форми та/або матеріалу елементів. гляд взуття, що має верхню фіксуючу стопу частиДалі, еластичне тіло виконане з можливістю ну та захисну оболонку, підтримується у використання як відкритого так і закритого еластипервісному стані. чних тіл або обох з них. 7 91723 8 Тут відкритим еластичним тілом називається лівої сторін стопи для додаткового з'єднання опоеластичне тіло, наприклад, зі спіненого матеріалу рної частини для стопи з верхньою фіксуючою або конструкція, виконана з пористого матеріалу, стопу частиною або подовжується для додатковорезини або натуральної/синтетичної смоли, що го фіксування частини або всієї стопи. містить усередині себе або своєї конструкції повітДалі, верхня фіксуюча стопу частина виконана ря і має властивості пружності за рахунок виділенз м'якого матеріалу та має форму шкарпетки. М'яня повітря від прикладеного тиску та стискання кий матеріал містить натуральні та штучні волокеластичного тіла та заповнення повітрям при змена, як і звичайна шкарпетка, та будь-який інший ншенні тиску. матеріал, достатньо гнучкий, щоб надягати або У випадку створення еластичної підстілки, яка знімати взуття, наприклад, натуральний або штучмістить відкрите еластичне тіло, якщо воно стисний латекс і синтетичну смолу. нуте, повітря, яке є в середньому просторі матеріОскільки верхня фіксуюча стопу частина має алу або конструкції, може переміщатися усередиформу звичайної шкарпетки, отже вона може бути ну верхньої фіксуючої стопу частини, стопа носія легко надіта або знята та може посилювати віддосягає режиму вентиляції завдяки повітряному чуття при носінні та відчуття м'якості при ходьбі в потоку, що створюється під час натискання та ропорівнянні зі звичайним взуттям. зширення повітря, а також одержує відчуття м'якоКраще, коли верхня фіксуюча стопу частина сті при ходьбі завдяки еластичному тілу. має форму шкарпетки, виконаної з текстильного Закритим еластичним тілом називається еласматеріалу, та приєднана до захисної оболонки у тичне тіло, таке як, наприклад, заповнене тіло у верхній частині підошви для того, щоб бути одним формі закритого мішка, заповненого наповнювацілим із захисною оболонкою. У цьому випадку, чем, таким як повітря, рідина, гель або резина, із захисна оболонка може бути прикріплена різними властивістю пружності, у якого при прикладанні способами, такими як шиття, суцільне з'єднання і тиску може змінюватися тільки форма, у той час як т.ін. Особливо у випадку, коли матеріал захисної повітря або наповнювачі не входять і не виходять. оболонки є таким самим, як і у верхньої фіксуючої Мішкоподібне заповнюване тіло оснащене клапастопу частини, захисна оболонка може бути виконом (не показаний), так що властивості пружності нана як єдине ціле з верхньою фіксуючою стопу можна, при необхідності, змінювати шляхом випучастиною шляхом сплетення або може бути вигоскання або введення усередину наповнювача. товлена окремо, а потім прикріплена до верхньої Краще, коли еластична підстілка розділена на фіксуючої стопу частини шляхом зшивання і т.ін. верхню частину, що включає принаймні одне відкдля того, щоб мати форму подвійної шкарпетки, рите еластичне тіло, та нижню частину, що вклющо має приймальне відділення в її нижньому кінці. чає закрите еластичне тіло. Ще краще, коли частина засобу зчеплення За рахунок такої подвійної конструкції еластиверхньої фіксуючої стопу частини та захисної обочної підстілки нижня частина забезпечує відносно лонки може відкриватися та закриватися для витястабільну властивість пружності, а у верхній часгування та заміни еластичної підстілки. Крім того, тині використовується відкрите еластичне тіло так, форма верхньої фіксуючої стопу частини не обмещоб вентиляційна властивість взуття могла бути жена формою шкарпетки та може бути виконана у поліпшеною під час ходьби за рахунок викорисвигляді різних форм черевиків, сандалій, і т.ін. тання повітря, яке створюється під час послабленВищезгадані та інші цілі, ознаки та переваги ня і стискання еластичної підстілки. цього винаходу будуть більш зрозумілі з наступноНайкраще, коли еластичне тіло, що формує го детального опису з посиланнями на додані, на еластичну підстілку, містить усередині тверді частяких: ки. на Фіг. 1 представлений вигляд у перспективі Згідно з цією конструкцією, пружні частки в першого кращого варіанта взуття згідно з цим вим'якому еластичному тілі можуть виконувати фуннаходом; кцію буфера, що зм'якшує явище, при якому м'яке на Фіг. 2 представлений вигляд у перспективі еластичне тіло швидко стискається при носінні другого кращого варіанта взуття згідно з цим винавзуття та перешкоджає тому, щоб передавати стоходом; пі відчуття твердої землі при максимальному стисна Фіг. 3 представлений вигляд у перспективі ку м'якого еластичного тіла. Крім того, відчуття при третього кращого варіанта взуття згідно з цим виносінні взуття або відчуття від ходьби можуть ренаходом; гулюватися шляхом зміни кількості, розміру та тина Фіг. 4 представлений вигляд у перспективі пу твердих пружних часток, вставлених при вирочетвертого кращого варіанта взуття згідно з цим бництві еластичного тіла, чим регулюється ступінь винаходом; стискання та товщина при максимальному стисна Фіг. 5а-5е представлені вигляди, які ілюстканні. рують конструкції з'єднання верхньої фіксуючої Краще, якщо цей винахід включає нижню часстопу частини та опорної частини для стопи згідно тину, прикріплену до зовнішньої поверхні опорної з цим винаходом; частини для стопи для захисту опорної частини на Фіг. 6а-6є представлені вигляди, які ілюстдля стопи, яка містить еластичну підстілку, і запорують методи створення опорної частини для стобіганню ковзанню при контакті з землею. пи відповідно до методів конструювання та ствоНижня частина може бути сформована тільки рення еластичної підстілки, захисної оболонки та в частині, яка контактує з землею, але не обмеженижньої частини згідно з цим винаходом; на цим. Нижня частина подовжується та закриває принаймні одну із фронтальної, тильної, правої та 9 91723 10 на Фіг. 7а і 7б представлені вигляди в перспекза допомогою застібки-липучки, застібки-змійки тивні, які ілюструють кращі варіанти, в яких елас(застібки-блискавки) або кнопок. У випадку, у якотична устілка розділена на секції. му на еластичну підстілку 2 накладена захисна на Фіг. 8а і 8б - представлені вигляди, які ілюсоболонка 3, еластична підстілка 2 може бути приктрують конструкції захисних оболонок у тих випадріплена за допомогою сполучної частини захисної ках, коли еластичні тіла, вставлені в порожнини, оболонки 3 відповідно до відомих способів. Крім створені шляхом розділу еластичної підстілки; і того, у деяких випадках для кріплення може вихоНа Фіг. 9 і 10 представлені вигляди, за доподити нижня частина (не показана). могою яких пояснюється функція ступеня стиску Верхня фіксуюча стопу частина 1 виконана з при використанні взуття за цим винаходом, перед м'якого матеріалу та може мати різні форми, ната після того, як матеріал-наповнювач введений в приклад шкарпетки, гумового чобота, спортивного еластичне тіло еластичної підстілки. взуття, сандалії, тапочки та т.ін., відповідно до їх Далі кращі варіанти даного винаходу будуть використання. Матеріал верхньої фіксуючої стопу докладно описані з посиланням на додані кресчастини 1 може включати різні матеріали такі, як лення. Щодо позицій на кресленнях, то однакові м'яка резина, тканина, сітка, шкіра і т.ін. елементи позначені однаковими позиціями. Додатково у верхній фіксуючій стопу частині На Фіг. 1 представлений вигляд, який ілюструє може бути виконаний ряд вентиляційних отворів, а кращий варіант взуття за цим винаходом. Взагалі, зовнішній вигляд фіксуючої стопу частини може взуття за цим винаходом містить верхню фіксуючу змінюватися, наприклад, шляхом формування стопу частину 1 для закриття та фіксування верхпрозорого віконця. ньої частини стопи та опорну частину, прикріплену Еластична підстілка 2 виконана з м'якого еласдо верхньої фіксуючої стопу частини, для розмітичного тіла з захисною оболонкою або без неї. А щення на ній нижньої частини стопи. У кращому матеріал еластичного тіла може бути віднесений варіанті цього винаходу опорна частина для стопи до категорій відкритого чи закритого еластичного включає м'яку еластичну підстілку 2, що може детіла, причому відкритим еластичним тілом називаформуватися відповідно до форми нижньої частиється еластичне тіло, наприклад, зі спіненого мани стопи, захисну оболонку 3, виконану як єдине теріалу, або структури, виконаної з губки або натуціле з еластичною підстілкою 2 або окремо прикріральної/синтетичної смоли, яке містить повітря плену до неї для фіксування еластичної підстілки усередині себе або своєї конструкції та яке має 2, і нижню частину (не показана), створену на повластивість пружності при випусканні повітря шляверхні, що контактує з землею, для запобігання хом прикладання тиску та стиснення еластичного ковзанню взуття. тіла та впусканні повітря при зменшенні тиску, а Як може бути зрозуміло з кращого варіанта, закритим еластичним тілом називається еластичоскільки в цьому винаході не використовується не тіло типу, наприклад, заповненого тіла, яке має твердий «тексіон» і окрема частина для підтриформу закритого мішка, заповненого наповнювамання зовнішнього вигляду взуття, яке відрізнячем, наприклад повітрям, рідиною і гелем або гується від звичайного взуття, відчуття м'якої еласмою, із властивістю пружності, і у якого при приктичної підстілки 2 передається стопі під час ходьби ладенні тиску та стисненні еластичного тіла може таким, як воно є, і, таким чином, носій відчуває бути змінена тільки форма, тоді як повітря або комфортне ходіння босоніж по м'якій губці, килиму наповнювач не входить і не виходить. Для різних або газону. варіантів еластичної підстілки 2 можуть викорисДалі, на вибір, може бути сформована нижня товуватися один або обидва типи еластичних тіл. частина (не показана) для запобігання ковзанню Матеріал і конструкція м'якого еластичного тіповерхні опорної частини для стопи, що контактує ла підібрані так, щоб при носінні взуття коефіцієнт з землею. Нижню частину можна не робити, якщо стиснення еластичної підстілки складав від п'ятденеобхідність цього не викликана матеріалом та сяти до дев'яноста відсотків. формою еластичної підстілки 2 або місцем, де це Далі, закрите еластичне тіло у формі мішка взуття використовується. У випадку, коли нижньої оснащене клапаном (не показаний) для того, щоб частини немає, опорну частину для стопи створює при необхідності можна було змінювати властивосама еластична підстілка 2. Далі у тому випадку, сті пружності шляхом вибирання або додавання коли у взутті за цим винаходом використовується внутрішнього наповнювача. захисна оболонка 3, нижня частина може бути Форма еластичної підстілки 2 у плані взагалі створена як єдине ціле з захисною оболонкою при відповідає формі нижньої поверхні взуття. Товщиїї виготовленні або може бути окремо приєднана на (у випадку, коли нижня частина не створена, до поверхні захисної оболонки, яка контактує з товщина тільки еластичної підстілки) еластичної землею. підстілки 2 змінюється залежно від ваги носія та Крім того, як описано нижче, нижня частина властивостей пружності еластичного тіла. Далі, як (не показана) може виходити нагору для прикріпописано вище, при носінні взуття м'яке еластичне лення опорної частини для стопи до верхньої фіктіло за цим винаходом має коефіцієнт стиснення суючої стопу частини або може використовуватися від п'ятдесяти до дев'яноста відсотків. Тому згідно для фіксування стопи у взутті під час ходьби. цим винаходом краще, щоб товщина еластичного У кращому варіанті цього винаходу м'яка елатіла становила принаймні 1 см від поверхні, що стична підстілка 2 може бути прикріплена до верхконтактує з землею, та принаймні 0,5 см у випадку ньої фіксуючої стопу частини 1 одним з відомих дитячого взуття. способів з'єднання, наприклад суцільним з'єднанЗахисна оболонка 3 виконана з такого ж, як і ням за допомогою клею, зшиванням, зчепленням верхня фіксуюча стопу частина, або іншого мате 11 91723 12 ріалу. Захисна оболонка 3 може бути виконана з пу частина та опорна частина для стопи створені м'якого еластичного матеріалу і з різних матеріаяк єдине ціле або окремо з приєднанням одна до лів, таких як синтетичний або натуральний текстиодної за допомогою шиття. льний матеріал, синтетичний або натуральний Далі, частина або вся верхня фіксуюча стопу латекс, поліуретан і т.ін. частина та опорна частина для стопи можуть бути На Фіг. 2 представлений вигляд у перспективі, з'єднані, з можливістю роз'єднання, зачіпним приякий ілюструє конструкцію іншого кращого варіанстроєм типу застібки-липучки, змійки (застібката за цим винаходом. блискавка) або кнопки таким чином, що еластична Оскільки в кращому варіанті на Фіг. 2 основпідстілка 2 може бути вставлена або витягнута, ним технічним задумом є такий саме, що й у краколи верхня фіксуюча стопу частина та опорна щого варіанта на Фіг. 1, повторний опис буде опучастина для стопи відділені одна від одної. У кращений. щому варіанті все взуття скріплене за допомогою Взуття за кращим варіантом має форму звишиття, а змійка встановлена в п'ятковій частині чайного взуття або спортивного взуття. У стані, стопи так, що еластична підстілка 2 може бути коли тиск ще не прикладений перед надяганням вставлена або витягнута із приймального простовзуття, еластична підстілка, що створює опорну ру, коли змійка відкрита, як показано на Фіг. 4б. частину для стопи, має форму підошви звичайного На Фіг. 5а-5e представлені вигляди, які поясвзуття або спортивного взуття. Далі, оскільки коенюють конструкцію зчеплення верхньої фіксуючої фіцієнт стиснення взуття, коли воно надіто та стистопу частини з опорною частиною для стопи за скується, складає від п'ятдесяти до дев'яноста цим винаходом. У кращому варіанті цього винаховідсотків, взуття деформується. ду опорна частина для стопи 1 містить захисну Верхня фіксуюча стопу частина 1 має форму оболонку 3 для закриття частини зовнішньої повезвичайного спортивного взуття. Матеріал верхньої рхні м'якої еластичної підстілки 2, а також для її фіксуючої стопу частини 1 містить різні м'які матеутримання та фіксування. У цьому випадку, верхня ріали, такі як м'яка резина, тканина, сітка, шкіра та фіксуюча стопу частина та опорна частина для т.ін. стопи приєднані одна до одної через частину заНа Фіг. 3 представлений вигляд у перспективі хисної оболонки 3. Захисна оболонка 3 може бути конструкції іншого кращого варіанта за цим винастворена разом з еластичною підстілкою 2 або ходом та ілюструє випадок, коли верхня фіксуюча окремо від неї. стопу частина 1 має форму сандалії. Оскільки осЯк приклад, у конструкції зчеплення, хоча часновний технічний задум, втілений у кращому варітина зчеплення показана як подовжена частина анті на Фіг. 3, є таким самим, як у варіанті на Фіг. 1, захисної оболонки 3, вона може бути подовженою повторення опису буде опущено. частиною нижньої частини (не показано). Верхня фіксуюча стопу частина 1, що виконаДалі конструкція зчеплення верхньої фіксуючої на за формою сандалії, може бути приєднана до стопу частини та опорної частини для стопи буде опорної частини для стопи різними способами, описана докладно з посиланням на креслення. наприклад, суцільним з'єднанням та шиттям, а Як видно з Фіг. 5а, захисна оболонка 3 еластиеластична підстілка 2, що створює опорну частину чної підстілки опорної частини для стопи встановдля стопи, перед носінням і прикладанням до неї лена та прикріплена до фіксуючої стопу частини за тиску має форму підошви звичайного взуття або допомогою суцільного з'єднання або зшивання для спортивного взуття. того, щоб прикріпити опорну частину для стопи, У випадку, коли у взутті застосовується захисяка містить еластичну підстілку, з фіксуючою стопу на оболонка, еластична підстілка 2 міцно з'єднана частиною. Частина, яка може бути відкрита та заз її поверхнею. Верхня фіксуюча стопу частина 1, крита для заміни еластичної підстілки шляхом яка має форму сандалії, і еластична підстілка 2, вставляння та витягування еластичної підстілки що створює опорну частину для стопи, якщо буде без відокремлення всієї захисної оболонки від потреба, можуть бути замінені і можуть бути з'єдверхньої фіксуючої стопу частини, створена на нані одне з одним з можливістю роз'єднання. зовнішній поверхні захисної оболонки 3. На Фіг. 4а представлений вигляд у перспектиУ кращому варіанті цього винаходу, хоча часві, який ілюструє конструкцію іншого кращого варітина, яка може бути відкрита або закрита за допоанта за цим винаходом, у якому технічний задум могою змійки 4, розташована в п'ятковій частині цього винаходу втілений у вигляді шкарпетки. захисної оболонки 3, вона може бути встановлена На Фіг. 4б представлений вигляд, який ілюств будь-якій частині відповідно до застосування та рує спосіб заміни еластичної підстілки 2. дизайну взуття. У кращому варіанті верхня фіксуюча стопу чаУ кращому варіанті цього винаходу при викостина 1 і опорна частина для стопи створюють ристанні частини, що може бути відкрита та закриформу у вигляді шкарпетки. та, еластична підстілка 2, створена із еластичного Для розміщення еластичної підстілки 2 між тіла, може бути захищена і легко вставлена і доверхньою фіксуючою стопу частиною 1 і опорною датково зафіксована, і тільки еластична підстілка частиною для стопи створений приймальний просможе бути замінена з підтриманням первісної фотір таким чином, щоб еластична підстілка 2 могла рми зовнішнього вигляду взуття. бути вставлена в нього. На Фіг. 5б представлений вигляд, який ілюстУ кращому варіанті верхня фіксуюча стопу чарує стан, у якому опорна частина для стопи у вистина виконана із синтетичної або натуральної гляді калоші прикріплена, з можливістю роз'єднантканини, а так само, якщо буде потреба, може буня, за допомогою подовження верхньої частини ти виконана з м'якої резини. Верхня фіксуюча стозахисної оболонки 3 опорної частини для стопи 13 91723 14 для закриття та фіксування верха фіксуючої стопу стопу частини та опорної частини для стопи, але частини. також за периметром бокових поверхонь фіксуюУ кращому варіанті верхня фіксуюча стопу чачої стопу частини та опорної частини для стопи, стина може бути відділена від опорної частини для щоб підсилити зчеплення за допомогою пояса застопи шляхом здирання захисної оболонки у вистібки-липучки 5в. гляді калоші. Під час розділення еластична підстіУ фактичних варіантах винаходу, можливе вилка 2 може бути замінена, а тільки верхня фіксуюкористання двох способів зчеплення як разом, так ча стопу частина може бути замінена іншою або і окремо. бути вимита. На Фіг. 6а-6є представлені вигляди для поясНа Фіг. 5в представлений перетин, який ілюстнення способів формоутворення опорних частин рує стан, у якому захисна оболонка 3 простягаєтьдля стопи відповідно до конструкції еластичної ся на щиколотку за верх стопи для фіксування, а підстілки 2, захисної оболонки 3 і нижньої частини опорна частина для стопи фіксується у формі 4 за цим винаходом. здвоєної шкарпетки. На Фіг. 6а представлений кращій варіант, який У кращому варіанті верхня фіксуюча стопу чамістить тільки еластичну підстілку 2. Еластична стина може бути відділена від опорної частини для підстілка, що є еластичним тілом, може мати часстопи шляхом здирання з неї захисної оболонки тину, яка б здійснювала функції захисної оболонтак само, як калоші. Далі, у процесі розділення ки, виконаної як єдине ціле на його зовнішній поеластична підстілка 2 може бути замінена, і тільки верхні в процесі виробництва. У цьому випадку, в верхня фіксуюча стопу частина може бути замінезалежності від використовуваного способу виробна іншою або може бути вимита. ництва, захисна оболонка або частина, яка викоБільше того в цьому випадку, як показано на нує функції захисної оболонки, можуть бути вигокресленні, у п'ятковій частині може бути створений товлені з того ж матеріалу, що і еластична простір для вентиляції. підстілка, чим підсилюється механічне тертя зовНа Фіг. 5г представлена конструкція, у якій нішньої поверхні еластичної підстілки. Еластична опорна частина для стопи встановлена у вигляді підстілка може бути приєднана безпосередньо до здвоєної шкарпетки шляхом подовження захисної верхньої фіксуючої стопу частини або може викооболонки на щиколотку за верх стопи в передній її ристовуватися матеріал, що вставляється згідно з частині для фіксації захисної оболонки. Задня часформою втілення. Більш того, на поверхні, що контина захисної оболонки простирається тільки на тактує з землею, може бути, за вибором, сформоп'яткову частину стопи та прикріплена зшиванням. вана нижня частина (не показана), яка запобігає У цій конструкції еластична підстілка 2 може бути ковзанню взуття. замінена за допомогою змійки в задній частині У випадку, коли застосовується захисна обозахисної оболонки та шляхом відкривання і закрилонка, що описана нижче, вона може бути виконавання тільки п'яткової частини. на як єдине ціле з еластичною підстілкою при її Ця конструкція зчеплення є придатною спеціавиробництві. У випадку, коли захисна оболонка льно для випадку, коли фіксуюча стопу частина та виготовлена окремо, вона може знімним чином опорна частина для стопи виконані з текстильного прикріплятися до еластичної підстілки, а так само матеріалу або м'якої резини та мають форму шкаміцно прикріплятися до еластичної підстілки за рпетки. допомогою суцільного з'єднання та т.ін. На Фіг. 5д представлений вигляд, який ілюстНа Фіг. 6б представлений кращий варіант, у рує стан, у якому застібка-змійка 4 встановлена як якому захисна оболонка 3 повністю закриває еласчастина зчеплення на верхньому кінці захисної тичне тіло. У цьому випадку, наприклад, захисна оболонки 3, а захисна оболонка 3 приєднується до оболонка повинна бути надзвичайно м'якою еласзастібки-змійки, установленої на нижньому кінці тичною оболонкою або плівкою, наприклад, тонвідповідної верхньої фіксуючої стопу частини. кою резиною, еластичною тканиною і т.ін. У краУ конструкції зчеплення, якщо застібка-змійка щому варіанті контактуюча з землею поверхня відкрита, опорна частина для стопи відділена, так сама по собі виконує функції нижньої частини, при що еластична підстілка 2 може бути замінена. У цьому вона виконана більш товстою, ніж інші часкращому варіанті застібка-змійка 4 встановлена тини, при виробництві захисної оболонки. безпосередньо на еластичній підстілці, якщо захиНа Фіг. 6в представлений варіант, коли захиссна оболонка не передбачена на еластичній підсна оболонка 3 закриває тільки периметр верхньої тілці. поверхні еластичної підстілки, щоб мінімізувати Як видно з Фіг. 5e, нижня частина, верхній кізміни відчуттів при носінні взуття. Так само при нець захисної оболонки або сама еластична підсвиробництві захисної оболонки частина поверхні, тілка приєднані до верхньої фіксуючої стопу часщо контактує з землею, виготовлена більш товстини 1 за допомогою застібки-липучки. тою, ніж інші частини. У кращому варіанті застібка-липучка 5а встаЧастина захисної оболонки, що закриває еласновлена тільки на зовнішній периферійний повертичну підстілку, виконує функції засобу зчеплення, хні верхньої зони опорної частини для стопи та коли верхня фіксуюча стопу частина приєднується приєднана до частини застібки-липучки 5б, встадо захисної оболонки за допомогою суцільного новленої на нижньому кінці верхньої фіксуючої з'єднання, зшивання або застібки-липучки та т.ін. стопу частини для того, щоб запобігти погіршенню На Фіг. 6г представлений варіант, коли, захисвідчуття при носінні взуття через застібку-липучку. на оболонка простирається до верхньої сторони Далі, частина застібки-липучки може розташовуваеластичної підстілки. На подовженій частині захитися не тільки на поверхнях зчеплення фіксуючої сної оболонки встановлений засіб зчеплення, на 15 91723 16 приклад, застібка-змійка, застібка-липучка або що надягли, перед введенням вставного матеріакнопка, який приєднується до відповідної частини лу в еластичне тіло еластичної підстілки та після верхньої фіксуючої стопу частини. Захисна оболонього. нка може простиратися далі до верхньої фіксуючої У випадку, коли тіло еластичної підстілки вистопу частини у вигляді калоші або подвійної шкаконане зі спіненого матеріалу синтетичної смоли, рпетки. Аналогічно, при виробництві захисної обонаприклад, поліуретану, еластичне тіло, яке міслонки частина поверхні, що контактує з землею, тить вставний матеріал, може бути виготовлене виконана більш товстою, ніж інші частини. шляхом введення часток поліуретану або гранул На Фіг. 6д-6є представлені варіанти, у яких під час піноутворення для надання форми спіненижня частина 6 окремо виконана на поверхні заному матеріалу. Крім того, у випадку, коли викорихисної оболонки, що контактує з землею. стовується закрите еластичне тіло, у якому рідина На Фіг. 7а-7б представлені вигляди в перспекабо гель заповнюють мішок, воно може бути викотиві, які ілюструють кращі варіанти, у яких еластинане шляхом вставки пружних часток, наприклад, чна підстілка розділена на ділянки. На Фіг. 7а гранул поліуретану перед заповненням цього мішпредставлений еластична підстілка, розділена ка рідиною або гелем. впоперек відносно підошви. На Фіг. 7б - еластична На Фіг. 9в представлений графік, який ілюстпідстілка, розділена вздовж і впоперек відносно рує пружну відштовхуючу силу F як функцію різнипідошви так, що еластична підстілка має форму ці d між товщиною d1 еластичної підстілки перед матриці. надяганням взуття та товщиною d2 еластичної У цьому випадку, щоб приймати еластичну піпідстілки після надягання взуття у випадку, коли в дстілку 2, захисна оболонка (не показана) може еластичній підстілці застосовується звичайне еламати таку ж форму як і зовнішня форма еластичстичне тіло. ної підстілки 2 або у неї можна вставляти еластичНа Фіг. 10в представлений графік, який ілюстну підстілку незалежно від її форми. рує пружну відштовхуючу силу F як функцію різниУ цьому випадку захисна оболонка або частиці d між товщиною d1 еластичної підстілки перед на, що виконує функції захисної оболонки, може надяганням взуття та товщиною d2 еластичної бути виконана з такого ж матеріалу що й еластичпідстілки після надягання взуття в тому випадку, не тіло, підсилюючи таким чином механічне тертя коли усередину еластичної підстілки вставлені зовнішньої поверхні еластичного тіла, яке залебільш тверді, ніж звичайне еластичне тіло, гранужить від способів виготовлення. Еластична підстіли. лка може бути приєднана безпосередньо до верхНа Фіг. 9а показано, що пружна відштовхуюча ньої фіксуючої стопу частини або може сила змінюється при наближенні до критичної товикористовуватися як вставний матеріал відповідвщини d1 еластичної підстілки певним лінійним но до форми варіанта. Також нижня частина (не чином. показана), що запобігає ковзанню взуття, може З іншого боку, у випадку еластичної підкладки бути, за вибором, сформована на поверхні, що згідно з Фіг. 10а, яка містить гранули, більш тверді, контактує з землею. Крім того, відчуття при носінні ніж матеріал еластичного тіла, крива пружної відта коригувальна функція при ходьбі можуть бути штовхуючої сили може регулюватися відповідно змінені залежно від вимог носія шляхом регулюдо кількості та типу гранул, як показано на графіку. вання форми та/або матеріалу частин еластичної Для зручності на кресленнях представлені підстілки. тільки перетини, однак цей винахід застосовується На Фіг. 8а-8в представлена конструкція захисдо еластичних тіл, які формують еластичні підстілної оболонки 3, у якій еластична підстілка виконаки різних форм. на шляхом вставки еластичних тіл у камери, сфоВзуття за цим винаходом має просту конструрмовані в розділеній захисній оболонці 3. Ця кцію та може надавати відчуття ходьби босоніж по захисна оболонка створює ряд камер, в які помігубчатому мату або по газону у вигляді м'якого щають еластичні тіла, а еластична підстілка 2 килима для створення повної зручності для носія створена шляхом введення ряду еластичних тіл у при ходьбі. ці камери. У цьому випадку, покриття захисної Крім того, за цим винаходом, відчуття при нооболонки (не показане), що закриває відкриті чассінні та функція корегування при необхідності мотини еластичної підстілки, застосовується при нежуть бути легко змінені при ходьбі. обхідності. У випадку використання захисного покКрім того, цей винахід може забезпечити повриття, воно виконано з м'якого та ну зручність для носія при ходьбі та надає максиповітропроникного матеріалу. мальний ступінь свободи стопі. На Фіг. 9-10 представлені вигляди, які пояснюють залежність коефіцієнтів стиснення взуття, 17 91723 18 19 91723 20 21 91723 22 23 91723 24 25 Комп’ютерна верстка О. Гапоненко 91723 Підписне 26 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
