Взуття з електрообігрівом

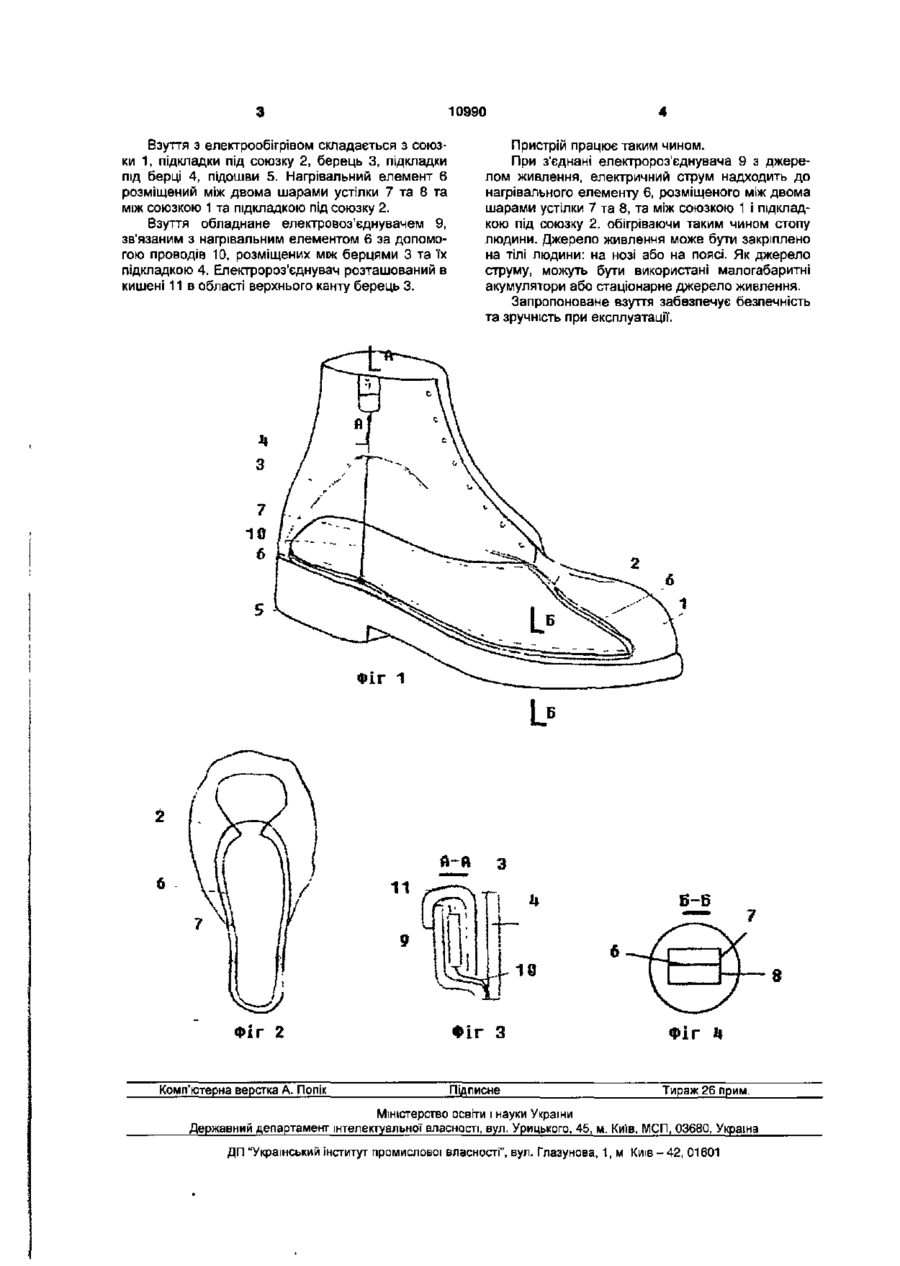

1. Взуття з електрообігрівом, що містить берці, союзку, підкладку під союзку, устілку, яка виконана щонайменше з двох шарів, нагрівальний елемент, розташований між шарами устілки, з'єднаний з електророз'єднувачем, яке відрізняється тим, що як нагрівальний елемент вибрано тепловолокно, вплетене в тонкий ізоляційний кабель і розташоване додатково між союзкою і її підкладкою, причому берці додатково містять кишеню для електророз'єднувача. 2. Взуття за п.1, яке відрізняється тим, що додатково містить клейку стрічку, за допомогою якої кріпиться нагрівальний елемент. Корисна модель відноситься до взуттєвої промисловості, зокрема, до взуття, яке забезпечує обігрів стоп і може використовуватися як засіб захисту стопи від охолодження та зволоження. Відомий прилад для обігріву стопи [патент РФ №2122818 МПК А43В7/02, 1998 p.], що містить корпус із стумопроводами та устілку з нагрівальними елементами. Крім того, цей пристій також містить засоби вироблення електричної енергії. А це ускладнює і здорожчує конструкцію пристрою. Відоме також взуття з електрообігрівом [патент України №38688 МПК А43В7/02, 2001р.], що містить берці, підкладку під берці, союзку, підкладку під союзку, устілку, яка виконана щонайменше з двох шарів, нагрівальний елемент, розташований між шарами устілки, з'єднаний з електророз'єднувачем. Крім того, відомий пристрій забезпечує обігрів тільки підошовної частини стопи, так як нагрівальні елементи розміщені тільки в устілці. Крім того, нагрівальний елемент виконаний з вутлеграфітованого матеріалу, який є досить небезпечним, менш гнучкий та недовговічним, потребує додаткової теплоізоляції'та довше нагрівається. В основу корисної моделі покладена задача створити таке взуття з електрообігрівом, в якому шляхом використання нового елементу та зміни конструкції, досягалося б підвищення безпечності та зручності при експлуатації взуття. Поставлена задача досягається тим, що взуття з електрообігрівом, що містить берці, союзку, підкладку під союзку, устілку, яка виконана що найменше з двох шарів, нагрівальний елемент, розташований між шарами устілки, з'єднаний з електророз'єднувачем, згідно з корисною моделлю, як нагрівальний елемент вибрано тепловолокно, вплетене в тонкий ізоляційний кабель, яке розташовано додатково між союзкою і її підкладкою, причому берці додатково містять кишеню для електророз'єднувача. Доцільно, щоб конструкція містила клейку стрічку, за допомогою якої кріпиться нагрівальний елемент. Використання як нагрівального елементу тепловолокна струмопровідного металізованого полімерного волокна, підвищує безпечність та економічність, так як воно не потребує додаткової теплоізоляції' і швидко нагрівається, збільшує гнучкість та зменшує масу взуття, розташування нагрівального елементу між союзкою та її підкладкою забезпечує додатковий обігрів носковопучкової частини стопи, а розташування елекророз'єднувача у кишені в області верхнього канту берець забезпечує зручність при включені та виключені електрообігріву, що дозволяє підвищити безпечність та зручність при експлуатації взуття. При цьому взуття просте у виготовлені. Суть корисної' моделі пояснюється кресленнями, де фіг. 1 - загальний вид взуття: фіг.2 - розташування тепловолокна всередині взуття, вид зверху; фіг.З - розріз А-А на фіг.1 кишеня для електророз'єднувача, фіг.4 - розріз Б-Б на фіг. 1 розміщення тепловолокна в устілці. О о 10990 Взуття з електрообігрівом складається з союзки 1, підкладки під союзку 2, берець 3, підкладки під берці 4, підошви 5. Нагрівальний елемент 6 розміщений між двома шарами устілки 7 та 8 та між союзкою 1 та підкладкою під союзку 2. Взуття обладнане електровоз'єднувачем 9, зв'язаним з нагрівальним елементом 6 за допомогою проводів 10, розміщених між берцями 3 та їх підкладкою 4. Електророз'єднувач розташований в кишені 11 в області верхнього канту берець 3. Пристрій працює таким чином. При з'єднані електророз'єднувача 9 з джерелом живлення, електричний струм надходить до нагрівального елементу 6, розміщеного між двома шарами устілки 7 та 8, та між союзкою 1 і підкладкою під союзку 2. обігріваючи таким чином стопу людини. Джерело живлення може бути закріплено на тілі людини: на нозі або на поясі. Як джерело струму, можуть бути використані малогабаритні акумулятори або стаціонарне джерело живлення. Запропоноване взуття забезпечує безпечність та зручність при експлуатації. Фіг 1 Й-Й 11 Фіг 2 Комп'ютерна верстка А. Попік Фіг З Підписне Фіг Н Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
