Спосіб виконання передачі обслуговування і керування передачею обслуговування в системі мобільного зв’язку

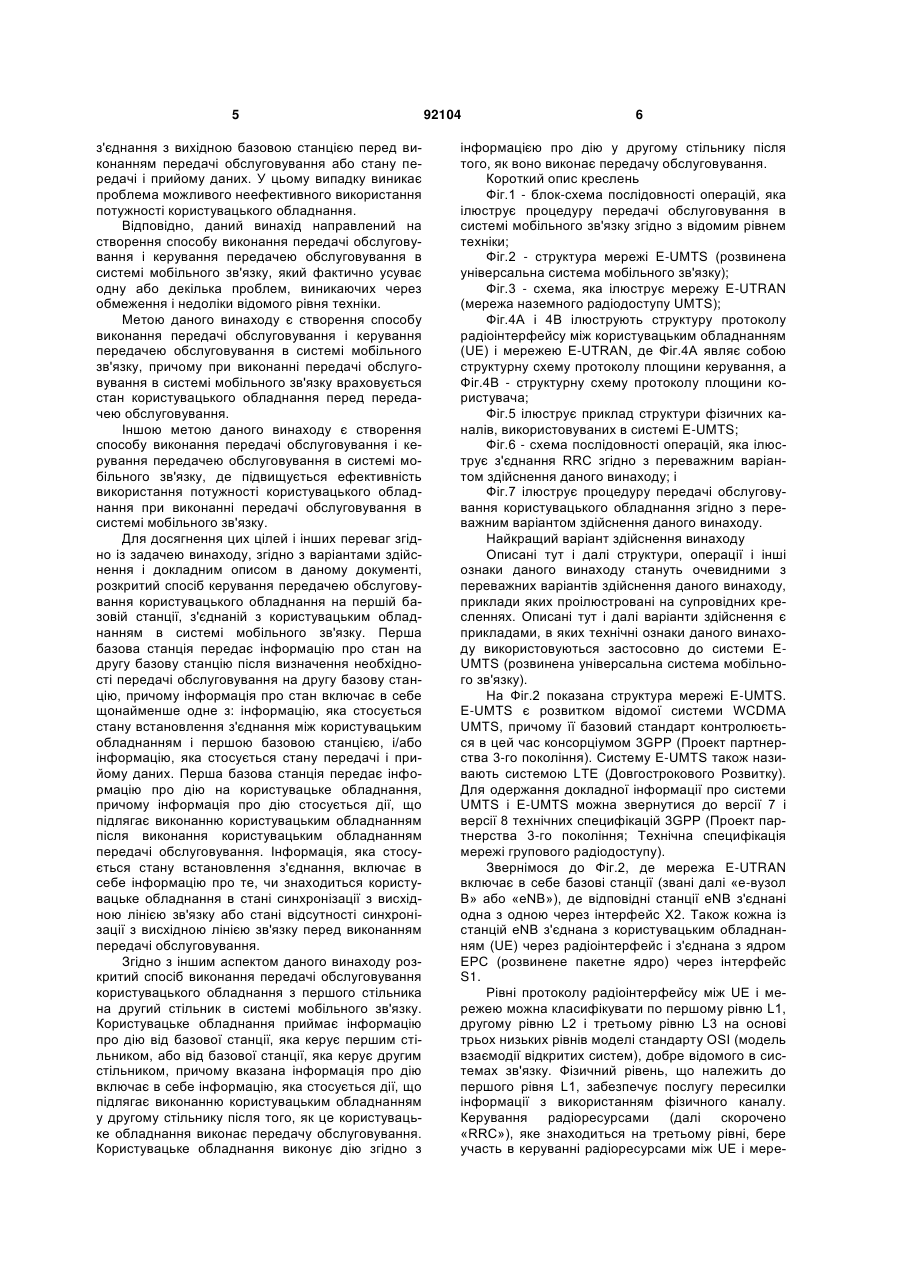

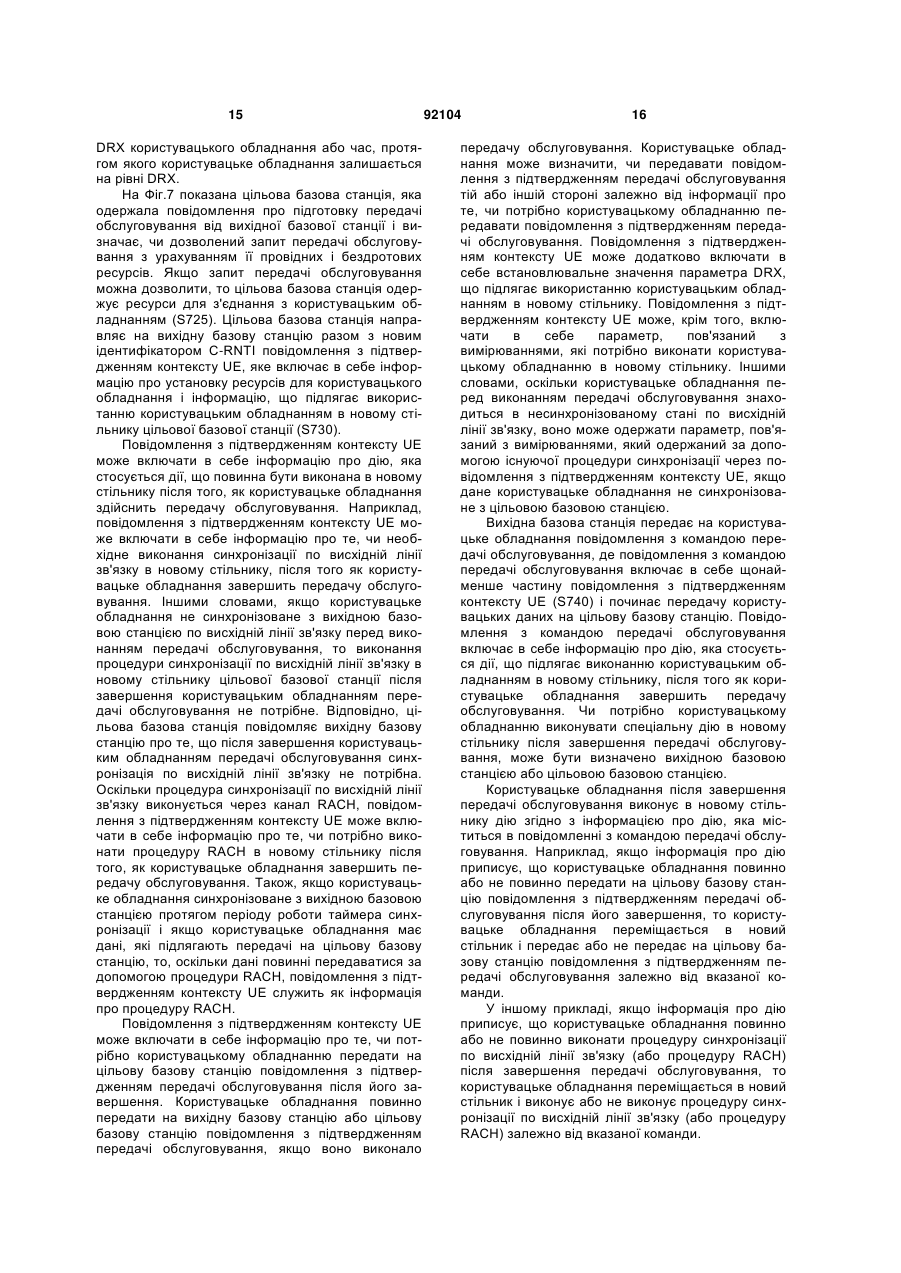

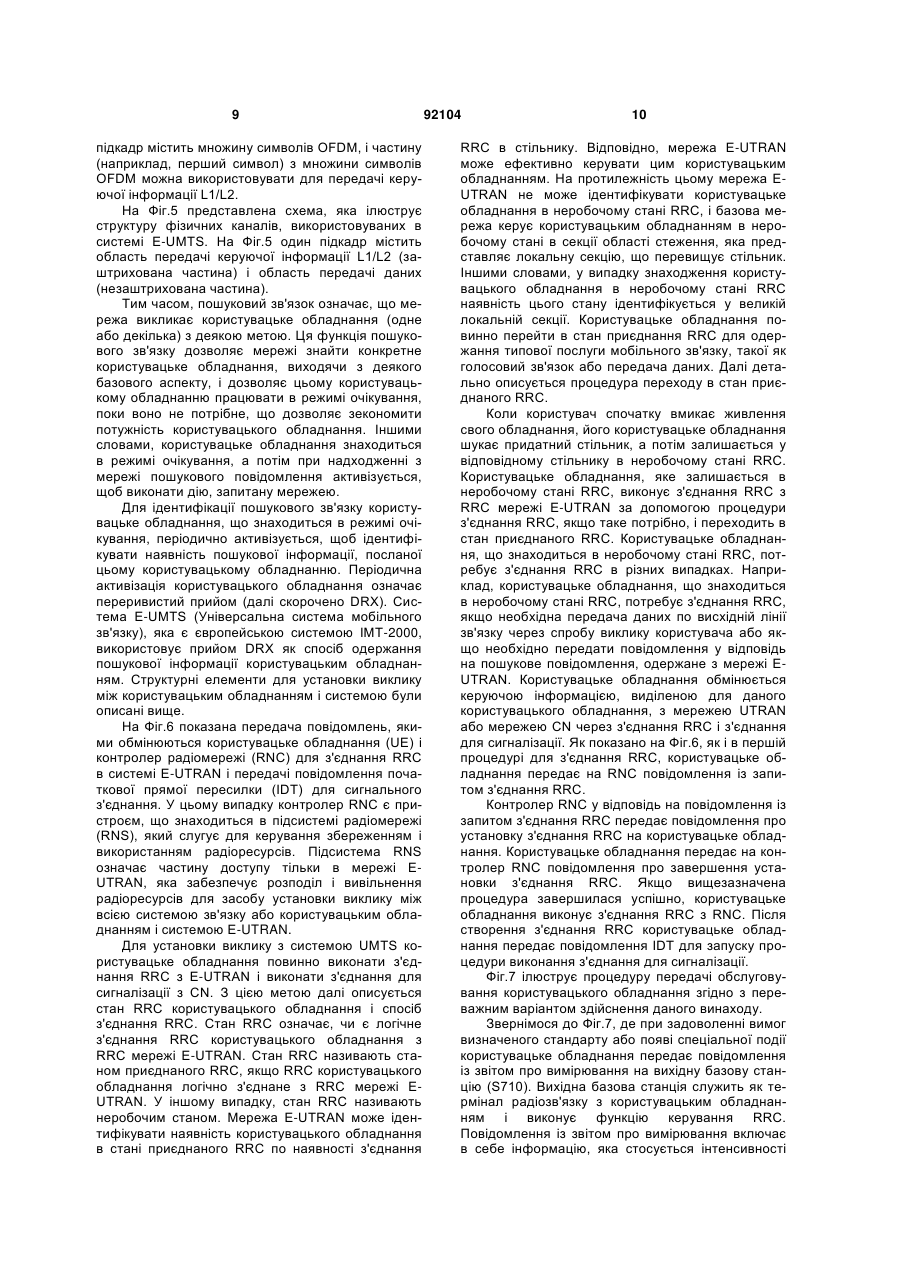

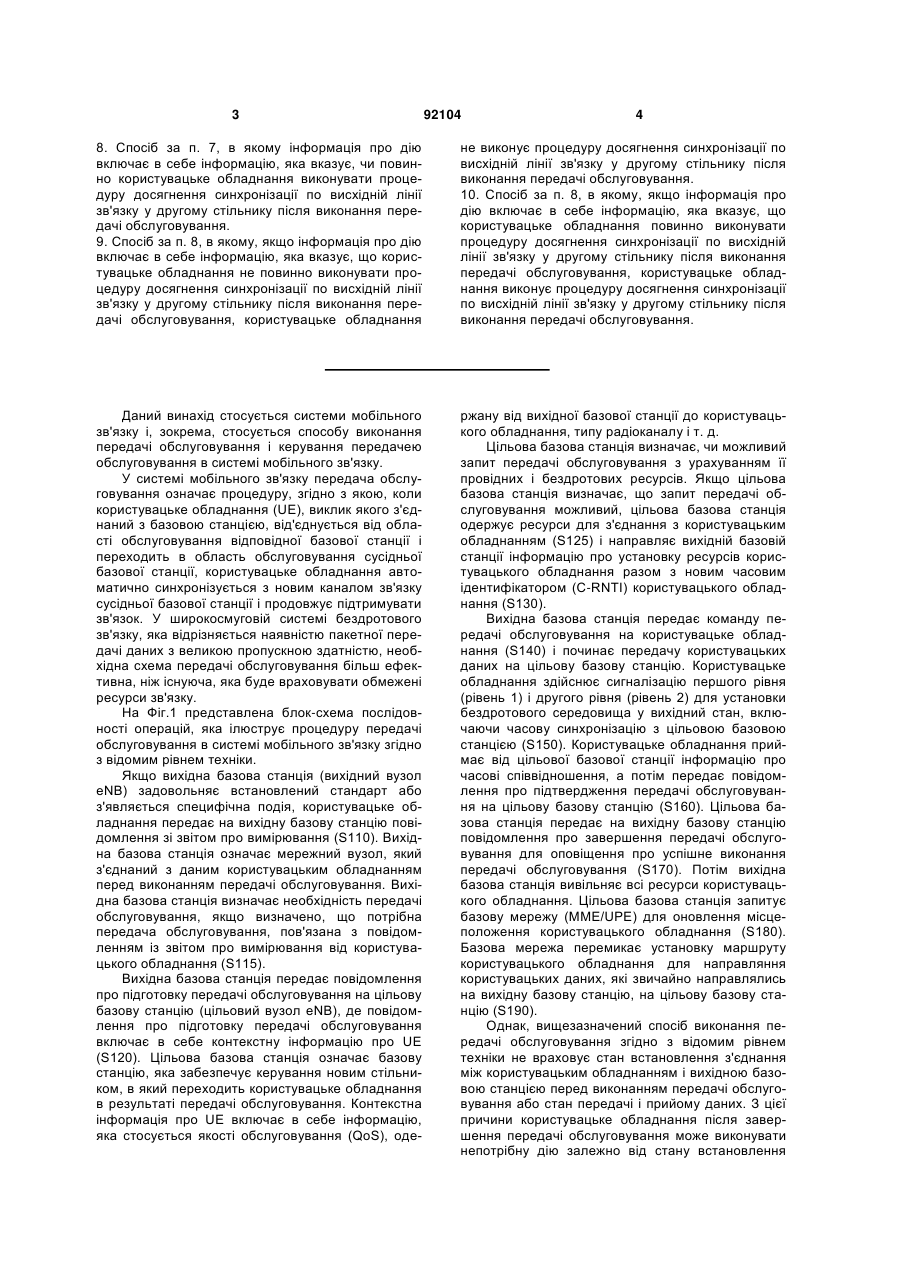

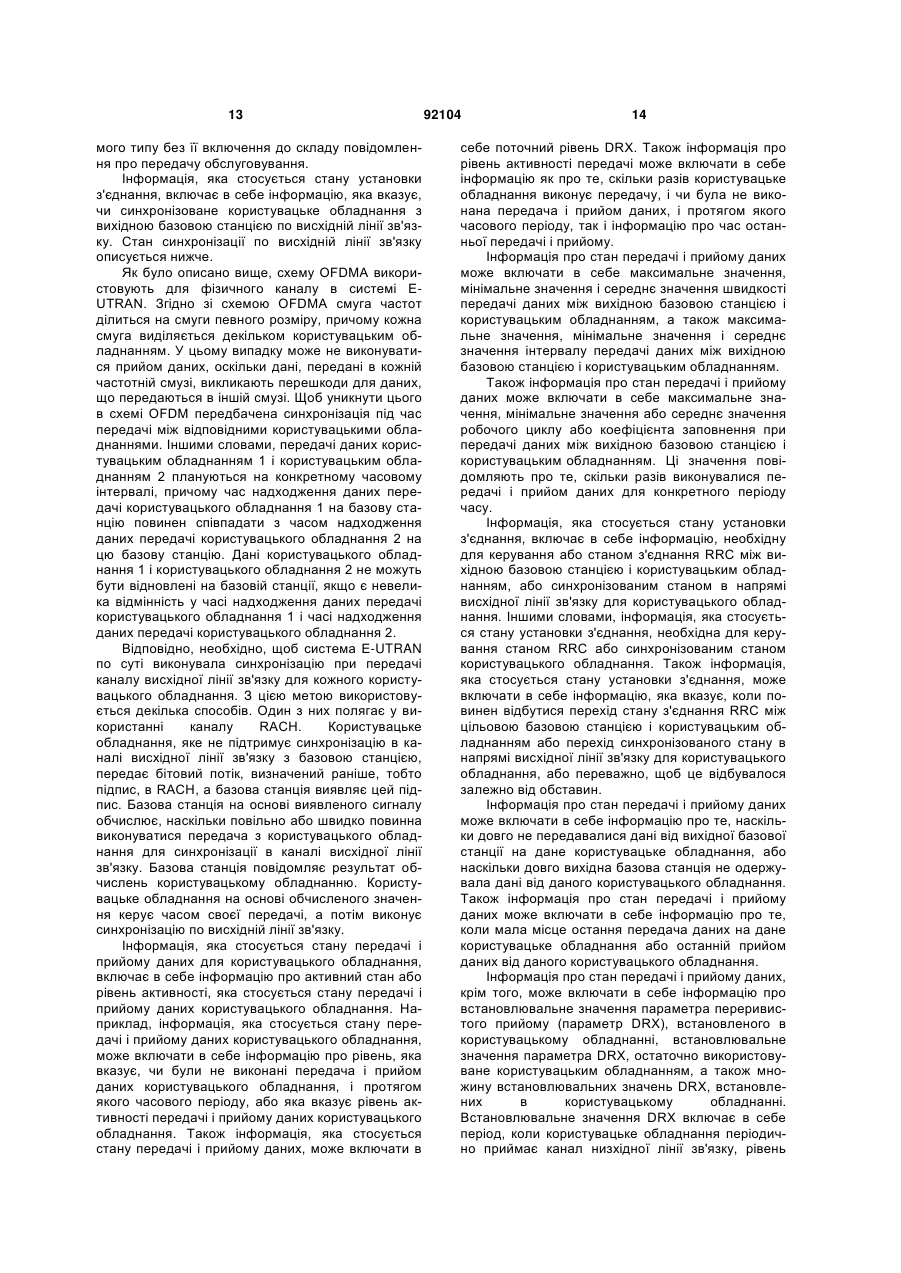

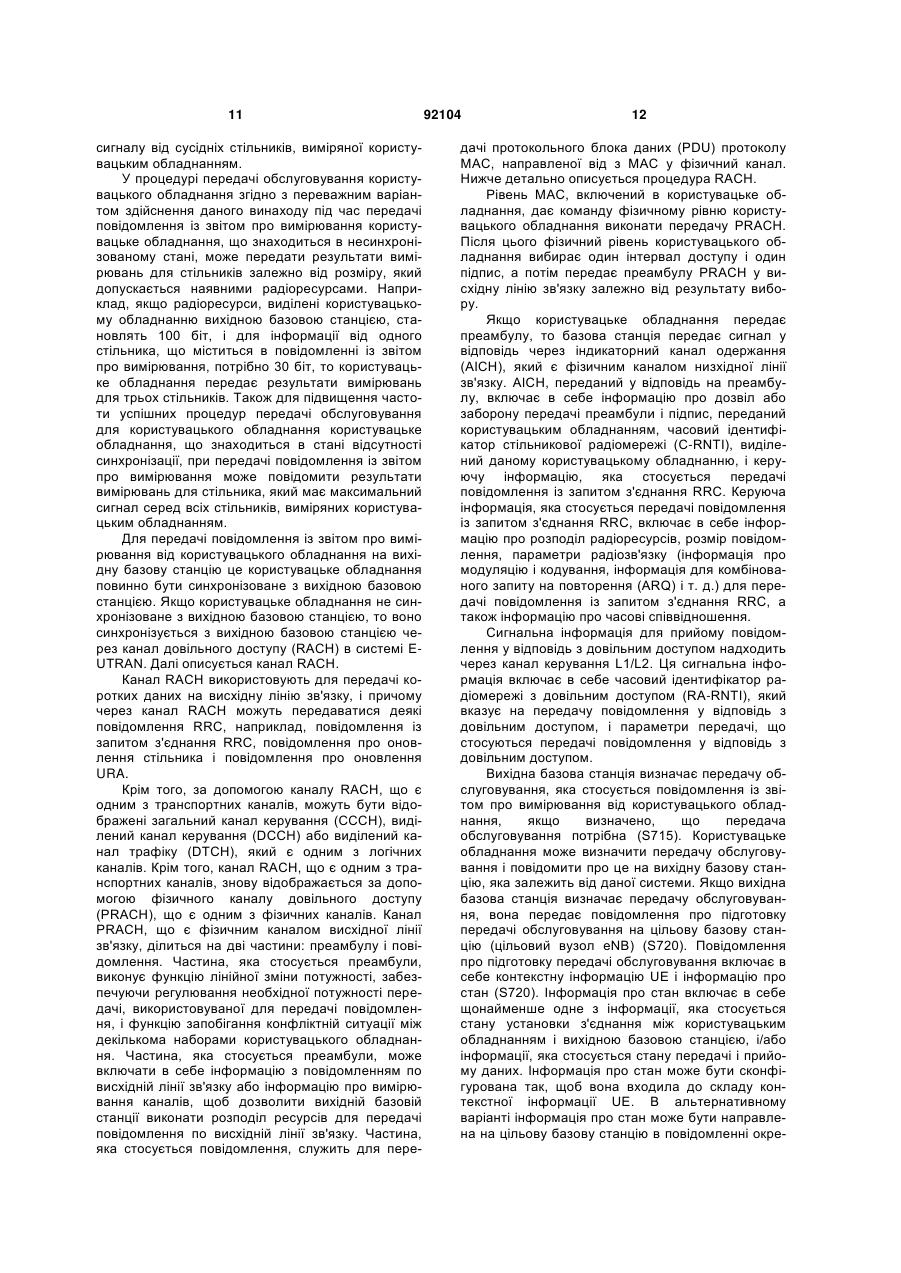

1. Спосіб керування передачею обслуговування користувацького обладнання в першій базовій станції, з'єднаній з користувацьким обладнанням в системі мобільного зв'язку, причому спосіб включає: передачу інформації про стан на другу базову станцію після визначення передачі обслуговування на другу базову станцію, де інформація про стан включає в себе щонайменше одну з інформацій, яка стосується стану встановлення з'єднання між користувацьким обладнанням і першою базовою станцією, і/або інформації, яка стосується стану передачі і прийому даних; і передачу інформації про дію на користувацьке обладнання, причому інформація про дію стосується дії, яка підлягає виконанню користувацьким обладнанням після 2 (19) 1 3 92104 4 8. Спосіб за п. 7, в якому інформація про дію включає в себе інформацію, яка вказує, чи повинно користувацьке обладнання виконувати процедуру досягнення синхронізації по висхідній лінії зв'язку у другому стільнику після виконання передачі обслуговування. 9. Спосіб за п. 8, в якому, якщо інформація про дію включає в себе інформацію, яка вказує, що користувацьке обладнання не повинно виконувати процедуру досягнення синхронізації по висхідній лінії зв'язку у другому стільнику після виконання передачі обслуговування, користувацьке обладнання не виконує процедуру досягнення синхронізації по висхідній лінії зв'язку у другому стільнику після виконання передачі обслуговування. 10. Спосіб за п. 8, в якому, якщо інформація про дію включає в себе інформацію, яка вказує, що користувацьке обладнання повинно виконувати процедуру досягнення синхронізації по висхідній лінії зв'язку у другому стільнику після виконання передачі обслуговування, користувацьке обладнання виконує процедуру досягнення синхронізації по висхідній лінії зв'язку у другому стільнику після виконання передачі обслуговування. Даний винахід стосується системи мобільного зв'язку і, зокрема, стосується способу виконання передачі обслуговування і керування передачею обслуговування в системі мобільного зв'язку. У системі мобільного зв'язку передача обслуговування означає процедуру, згідно з якою, коли користувацьке обладнання (UE), виклик якого з'єднаний з базовою станцією, від'єднується від області обслуговування відповідної базової станції і переходить в область обслуговування сусідньої базової станції, користувацьке обладнання автоматично синхронізується з новим каналом зв'язку сусідньої базової станції і продовжує підтримувати зв'язок. У широкосмуговій системі бездротового зв'язку, яка відрізняється наявністю пакетної передачі даних з великою пропускною здатністю, необхідна схема передачі обслуговування більш ефективна, ніж існуюча, яка буде враховувати обмежені ресурси зв'язку. На Фіг.1 представлена блок-схема послідовності операцій, яка ілюструє процедуру передачі обслуговування в системі мобільного зв'язку згідно з відомим рівнем техніки. Якщо вихідна базова станція (вихідний вузол eNB) задовольняє встановлений стандарт або з'являється специфічна подія, користувацьке обладнання передає на вихідну базову станцію повідомлення зі звітом про вимірювання (S110). Вихідна базова станція означає мережний вузол, який з'єднаний з даним користувацьким обладнанням перед виконанням передачі обслуговування. Вихідна базова станція визначає необхідність передачі обслуговування, якщо визначено, що потрібна передача обслуговування, пов'язана з повідомленням із звітом про вимірювання від користувацького обладнання (S115). Вихідна базова станція передає повідомлення про підготовку передачі обслуговування на цільову базову станцію (цільовий вузол eNB), де повідомлення про підготовку передачі обслуговування включає в себе контекстну інформацію про UE (S120). Цільова базова станція означає базову станцію, яка забезпечує керування новим стільником, в який переходить користувацьке обладнання в результаті передачі обслуговування. Контекстна інформація про UE включає в себе інформацію, яка стосується якості обслуговування (QoS), оде ржану від вихідної базової станції до користувацького обладнання, типу радіоканалу і т. д. Цільова базова станція визначає, чи можливий запит передачі обслуговування з урахуванням її провідних і бездротових ресурсів. Якщо цільова базова станція визначає, що запит передачі обслуговування можливий, цільова базова станція одержує ресурси для з'єднання з користувацьким обладнанням (S125) і направляє вихідній базовій станції інформацію про установку ресурсів користувацького обладнання разом зновим часовим ідентифікатором (C-RNTI) користувацького обладнання (S130). Вихідна базова станція передає команду передачі обслуговування на користувацьке обладнання (S140) і починає передачу користувацьких даних на цільову базову станцію. Користувацьке обладнання здійснює сигналізацію першого рівня (рівень 1) і другого рівня (рівень 2) для установки бездротового середовища у вихідний стан, включаючи часову синхронізацію з цільовою базовою станцією (S150). Користувацьке обладнання приймає від цільової базової станції інформацію про часові співвідношення, а потім передає повідомлення про підтвердження передачі обслуговування на цільову базову станцію (S160). Цільова базова станція передає на вихідну базову станцію повідомлення про завершення передачі обслуговування для оповіщення про успішне виконання передачі обслуговування (S170). Потім вихідна базова станція вивільняє всі ресурси користувацького обладнання. Цільова базова станція запитує базову мережу (MME/UPE) для оновлення місцеположення користувацького обладнання (S180). Базова мережа перемикає установку маршруту користувацького обладнання для направляння користувацьких даних, які звичайно направлялись на вихідну базову станцію, на цільову базову станцію (S190). Однак, вищезазначений спосіб виконання передачі обслуговування згідно з відомим рівнем техніки не враховує стан встановлення з'єднання між користувацьким обладнанням і вихідною базовою станцією перед виконанням передачі обслуговування або стан передачі і прийому даних. З цієї причини користувацьке обладнання після завершення передачі обслуговування може виконувати непотрібну дію залежно від стану встановлення 5 з'єднання з вихідною базовою станцією перед виконанням передачі обслуговування або стану передачі і прийому даних. У цьому випадку виникає проблема можливого неефективного використання потужності користувацького обладнання. Відповідно, даний винахід направлений на створення способу виконання передачі обслуговування і керування передачею обслуговування в системі мобільного зв'язку, який фактично усуває одну або декілька проблем, виникаючих через обмеження і недоліки відомого рівня техніки. Метою даного винаходу є створення способу виконання передачі обслуговування і керування передачею обслуговування в системі мобільного зв'язку, причому при виконанні передачі обслуговування в системі мобільного зв'язку враховується стан користувацького обладнання перед передачею обслуговування. Іншою метою даного винаходу є створення способу виконання передачі обслуговування і керування передачею обслуговування в системі мобільного зв'язку, де підвищується ефективність використання потужності користувацького обладнання при виконанні передачі обслуговування в системі мобільного зв'язку. Для досягнення цих цілей і інших переваг згідно із задачею винаходу, згідно з варіантами здійснення і докладним описом в даному документі, розкритий спосіб керування передачею обслуговування користувацького обладнання на першій базовій станції, з'єднаній з користувацьким обладнанням в системі мобільного зв'язку. Перша базова станція передає інформацію про стан на другу базову станцію після визначення необхідності передачі обслуговування на другу базову станцію, причому інформація про стан включає в себе щонайменше одне з: інформацію, яка стосується стану встановлення з'єднання між користувацьким обладнанням і першою базовою станцією, і/або інформацію, яка стосується стану передачі і прийому даних. Перша базова станція передає інформацію про дію на користувацьке обладнання, причому інформація про дію стосується дії, що підлягає виконанню користувацьким обладнанням після виконання користувацьким обладнанням передачі обслуговування. Інформація, яка стосується стану встановлення з'єднання, включає в себе інформацію про те, чи знаходиться користувацьке обладнання в стані синхронізації з висхідною лінією зв'язку або стані відсутності синхронізації з висхідною лінією зв'язку перед виконанням передачі обслуговування. Згідно з іншим аспектом даного винаходу розкритий спосіб виконання передачі обслуговування користувацького обладнання з першого стільника на другий стільник в системі мобільного зв'язку. Користувацьке обладнання приймає інформацію про дію від базової станції, яка керує першим стільником, або від базової станції, яка керує другим стільником, причому вказана інформація про дію включає в себе інформацію, яка стосується дії, що підлягає виконанню користувацьким обладнанням у другому стільнику після того, як це користувацьке обладнання виконає передачу обслуговування. Користувацьке обладнання виконує дію згідно з 92104 6 інформацією про дію у другому стільнику після того, як воно виконає передачу обслуговування. Короткий опис креслень Фіг.1 - блок-схема послідовності операцій, яка ілюструє процедуру передачі обслуговування в системі мобільного зв'язку згідно з відомим рівнем техніки; Фіг.2 - структура мережі Ε-UMTS (розвинена універсальна система мобільного зв'язку); Фіг.3 - схема, яка ілюструє мережу E-UTRAN (мережа наземного радіодоступу UMTS); Фіг.4А і 4В ілюструють структуру протоколу радіоінтерфейсу між користувацьким обладнанням (UE) і мережею E-UTRAN, де Фіг.4А являє собою структурну схему протоколу площини керування, а Фіг.4В - структурну схему протоколу площини користувача; Фіг.5 ілюструє приклад структури фізичних каналів, використовуваних в системі E-UMTS; Фіг.6 - схема послідовності операцій, яка ілюструє з'єднання RRC згідно з переважним варіантом здійснення даного винаходу; і Фіг.7 ілюструє процедуру передачі обслуговування користувацького обладнання згідно з переважним варіантом здійснення даного винаходу. Найкращий варіант здійснення винаходу Описані тут і далі структури, операції і інші ознаки даного винаходу стануть очевидними з переважних варіантів здійснення даного винаходу, приклади яких проілюстровані на супровідних кресленнях. Описані тут і далі варіанти здійснення є прикладами, в яких технічні ознаки даного винаходу використовуються застосовно до системи ΕUMTS (розвинена універсальна система мобільного зв'язку). На Фіг.2 показана структура мережі E-UMTS. Ε-UMTS є розвитком відомої системи WCDMA UMTS, причому її базовий стандарт контролюється в цей час консорціумом 3GPP (Проект партнерства 3-го покоління). Систему Ε-UMTS також називають системою LTE (Довгострокового Розвитку). Для одержання докладної інформації про системи UMTS і Ε-UMTS можна звернутися до версії 7 і версії 8 технічних специфікацій 3GPP (Проект партнерства 3-го покоління; Технічна специфікація мережі групового радіодоступу). Звернімося до Фіг.2, де мережа E-UTRAN включає в себе базові станції (звані далі «е-вузол В» або «eNB»), де відповідні станції eNB з'єднані одна з одною через інтерфейс Х2. Також кожна із станцій eNB з'єднана з користувацьким обладнанням (UE) через радіоінтерфейс і з'єднана з ядром ЕРС (розвинене пакетне ядро) через інтерфейс S1. Рівні протоколу радіоінтерфейсу між UE і мережею можна класифікувати по першому рівню L1, другому рівню L2 і третьому рівню L3 на основі трьох низьких рівнів моделі стандарту OSI (модель взаємодії відкритих систем), добре відомого в системах зв'язку. Фізичний рівень, що належить до першого рівня L1, забезпечує послугу пересилки інформації з використанням фізичного каналу. Керування радіоресурсами (далі скорочено «RRC»), яке знаходиться на третьому рівні, бере участь в керуванні радіоресурсами між UE і мере 7 жею. Для цього рівень RRC дозволяє обмін повідомленнями RRC між UE і мережею. Рівень RRC може бути розосереджений по мережних вузлах, включаючи вузол В, AG і т. п., або знаходитися в конкретному вузлі В або AG. На Фіг.3 представлена схема, яка ілюструє мережу E-UTRAN (мережа наземного радіодоступу UMTS). На Фіг.3 заштрихована частина представляє функціональні об'єкти площини користувача, а не заштрихована частина представляє функціональні об'єкти площини керування. На Фіг.4А і 4В показана структура протоколу радіоінтерфейсу між користувацьким обладнанням (UE) і мережею E-UTRAN, де Фіг.4А являє собою схему протоколу площини керування, а Фіг.4В схему протоколу площини користувача. Звернімося до Фіг.4А і Фіг.4В, де показано, що протокол радіоінтерфейсу включає в себе по вертикалі фізичний рівень, рівень каналу передачі даних і мережний рівень, а по горизонталі включає в себе площину користувача для передачі інформації з даними і площину керування для сигналізації про передачу. Рівні протоколу на Фіг.4А і Фіг.4В можна класифікувати по рівню L1 (перший рівень), L2 (другий рівень) і L3 (третій рівень) на основі трьох низьких рівнів моделі стандарту OSI (модель взаємодії відкритих систем), широко розповсюдженого в системах зв'язку. Фізичний рівень як перший рівень забезпечує послугу пересилки інформації на більш високий рівень з використанням фізичних каналів. Фізичний рівень (PHY) з'єднаний з рівнем керування доступом до передавального середовища (далі скорочено «МАС») над фізичним рівнем через транспортні канали. Дані пересилаються між рівнем керування доступом до передавального середовища і фізичним рівнем через транспортні канали. Крім того, дані пересилаються між різними фізичними рівнями і, зокрема, між одним фізичним рівнем на передавальній стороні і іншим фізичним рівнем на приймальній стороні через фізичні канали. Фізичний канал системи Ε-UMTS модулюється згідно зі схемою мультиплексування з ортогональним частотним розділенням каналів (OFDM), причому як радіоресурси використовуються час і частота. Рівень керування доступом до передавального середовища (далі скорочено «МАС») другого рівня надає послугу рівню керування радіозв'язком (далі скорочено «RLC») над рівнем МАС через логічні канали. Рівень RLC другого рівня підтримує надійну пересилку даних. Щоб ефективно передавати ІР-пакети (наприклад, версій IPv4 або IPv6) протягом періоду радіозв'язку з вузькою смугою пропускання рівень PDCP другого рівня (L2) виконує стиснення заголовка для зменшення розміру відносно великого заголовка IP-пакета, що містить керуючу інформацію, яка не є необхідною. Рівень керування радіоресурсами (далі скорочено «RRC»), що знаходиться в найнижчій частині третього рівня, визначається тільки в площині керування і пов'язаний з конфігурацією, реконфігурацією і звільненням радіоканалів (далі скорочено «RB»), забезпечуючи керування логічними, транспортними і фізичними каналами. У цьому випадку 92104 8 RB означає послугу, яка надається другим рівнем, для пересилки даних між обладнанням UE і мережею UTRAN. Як транспортні канали низхідної лінії зв'язку, які переносять дані з мережі в UE, передбачений широкомовний канал (ВСН), що несе системну інформацію, канал (ВСН) пошукового зв'язку, що несе пошукове повідомлення, і спільно використовуваний канал (SCH) низхідної лінії зв'язку, що несе трафік користувача або керуюче повідомлення. Повідомлення трафіку або керуючі повідомлення, які стосуються послуги групової або широкомовної передачі по низхідній лінії зв'язку, можуть передаватися через канал SCH низхідної лінії зв'язку або додатковий канал групової передачі (МСН) по низхідній лінії зв'язку. Тим часом, як транспортні канали висхідної лінії зв'язку, які переносять дані від UE в мережу, передбачений канал довільного доступу (RACH), що несе початкове керуюче повідомлення, і спільно використовуваний канал (UL-SCH) висхідної лінії зв'язку, що несе трафік користувача або керуюче повідомлення. Як логічні канали, які розташовані над транспортними каналами і відображаються разом з транспортними каналами, передбачений широкомовний канал (ВССН), канал керування пошуковим зв'язком (РССН), загальний канал керування (СССН), канал керування груповою передачею (МССН) і канал групового трафіку (МТСН). В системі Ε-UMTS в низхідній лінії зв'язку використовується схема OFDM, a у висхідній лінії зв'язку використовується множинний доступ з частотним розділенням каналів і однією несучою (SCFDMA). Схема OFDM, де використовується множина несучих, розподіляє ресурси на блок з множини піднесучих, що включає в себе групу несучих, і використовує як схему доступу множинний доступ з ортогональним частотним розділенням каналів (OFDMA). Фізичний рівень схеми OFDM або OFDMA ділить активні несучі на множину груп і передає відповідні групи різним приймальним сторонам. Радіоресурс, виділений кожному UE, який визначається частотно-часовою областю на двовимірній сфері, містить безперервні піднесучі. Частотно-часова область в схемі OFDM або OFDMA має прямокутну форму з координатами, відповідними часу і піднесучим. Іншими словами, одна частотно-часова область може являти собою прямокутник щонайменше з одним символом по осі часу і піднесучими по осі частот. Така частотночасова область може бути виділена висхідній лінії зв'язку для конкретного обладнання UE, або станція eNB може передати цю частотно-часову область конкретному UE по низхідній лінії зв'язку. Щоб визначити таку частотно-часову область на двовимірній сфері, повинна бути задана кількість символів OFDM і кількість безперервних піднесучих, починаючи з точки, яка має зсув відносно опорної точки. Обговорювана система Ε-UMTS використовує радіокадри тривалістю 10мс, що містять 20 підкадрів. Тобто довжина підкадру становить 0,5мс. Блок ресурсів містить один підкадр і дванадцять піднесучих, кожна з яких становить 15кГц. Один 9 підкадр містить множину символів OFDM, і частину (наприклад, перший символ) з множини символів OFDM можна використовувати для передачі керуючої інформації L1/L2. На Фіг.5 представлена схема, яка ілюструє структуру фізичних каналів, використовуваних в системі Ε-UMTS. На Фіг.5 один підкадр містить область передачі керуючої інформації L1/L2 (заштрихована частина)і область передачі даних (незаштрихована частина). Тим часом, пошуковий зв'язок означає, що мережа викликає користувацьке обладнання (одне або декілька) з деякою метою. Ця функція пошукового зв'язку дозволяє мережі знайти конкретне користувацьке обладнання, виходячи з деякого базового аспекту, і дозволяє цьому користувацькому обладнанню працювати в режимі очікування, поки воно не потрібне, що дозволяє зекономити потужність користувацького обладнання. Іншими словами, користувацьке обладнання знаходиться в режимі очікування, а потім при надходженні з мережі пошукового повідомлення активізується, щоб виконати дію, запитану мережею. Для ідентифікації пошукового зв'язку користувацьке обладнання, що знаходиться в режимі очікування, періодично активізується, щоб ідентифікувати наявність пошукової інформації, посланої цьому користувацькому обладнанню. Періодична активізація користувацького обладнання означає переривистий прийом (далі скорочено DRX). Система Ε-UMTS (Універсальна система мобільного зв'язку), яка є європейською системою ІМТ-2000, використовує прийом DRX як спосіб одержання пошукової інформації користувацьким обладнанням. Структурні елементи для установки виклику між користувацьким обладнанням і системою були описані вище. На Фіг.6 показана передача повідомлень, якими обмінюються користувацьке обладнання (UE) і контролер радіомережі (RNC) для з'єднання RRC в системі E-UTRAN і передачі повідомлення початкової прямої пересилки (IDT) для сигнального з'єднання. У цьому випадку контролер RNC є пристроєм, що знаходиться в підсистемі радіомережі (RNS), який слугує для керування збереженням і використанням радіоресурсів. Підсистема RNS означає частину доступу тільки в мережі EUTRAN, яка забезпечує розподіл і вивільнення радіоресурсів для засобу установки виклику між всією системою зв'язку або користувацьким обладнанням і системою E-UTRAN. Для установки виклику з системою UMTS користувацьке обладнання повинно виконати з'єднання RRC з E-UTRAN і виконати з'єднання для сигналізації з CN. З цією метою далі описується стан RRC користувацького обладнання і спосіб з'єднання RRC. Стан RRC означає, чи є логічне з'єднання RRC користувацького обладнання з RRC мережі E-UTRAN. Стан RRC називають станом приєднаного RRC, якщо RRC користувацького обладнання логічно з'єднане з RRC мережі ЕUTRAN. У іншому випадку, стан RRC називають неробочим станом. Мережа Е-UTRAN може ідентифікувати наявність користувацького обладнання в стані приєднаного RRC по наявності з'єднання 92104 10 RRC в стільнику. Відповідно, мережа Е-UTRAN може ефективно керувати цим користувацьким обладнанням. На протилежність цьому мережа EUTRAN не може ідентифікувати користувацьке обладнання в неробочому стані RRC, і базова мережа керує користувацьким обладнанням в неробочому стані в секції області стеження, яка представляє локальну секцію, що перевищує стільник. Іншими словами, у випадку знаходження користувацького обладнання в неробочому стані RRC наявність цього стану ідентифікується у великій локальній секції. Користувацьке обладнання повинно перейти в стан приєднання RRC для одержання типової послуги мобільного зв'язку, такої як голосовий зв'язок або передача даних. Далі детально описується процедура переходу в стан приєднаного RRC. Коли користувач спочатку вмикає живлення свого обладнання, його користувацьке обладнання шукає придатний стільник, а потім залишається у відповідному стільнику в неробочому стані RRC. Користувацьке обладнання, яке залишається в неробочому стані RRC, виконує з'єднання RRC з RRC мережі Е-UTRAN за допомогою процедури з'єднання RRC, якщо таке потрібно, і переходить в стан приєднаного RRC. Користувацьке обладнання, що знаходиться в неробочому стані RRC, потребує з'єднання RRC в різних випадках. Наприклад, користувацьке обладнання, що знаходиться в неробочому стані RRC, потребує з'єднання RRC, якщо необхідна передача даних по висхідній лінії зв'язку через спробу виклику користувача або якщо необхідно передати повідомлення у відповідь на пошукове повідомлення, одержане з мережі EUTRAN. Користувацьке обладнання обмінюється керуючою інформацією, виділеною для даного користувацького обладнання, з мережею UTRAN або мережею CN через з'єднання RRC і з'єднання для сигналізації. Як показано на Фіг.6, як і в першій процедурі для з'єднання RRC, користувацьке обладнання передає на RNC повідомлення із запитом з'єднання RRC. Контролер RNC у відповідь на повідомлення із запитом з'єднання RRC передає повідомлення про установку з'єднання RRC на користувацьке обладнання. Користувацьке обладнання передає на контролер RNC повідомлення про завершення установки з'єднання RRC. Якщо вищезазначена процедура завершилася успішно, користувацьке обладнання виконує з'єднання RRC з RNC. Після створення з'єднання RRC користувацьке обладнання передає повідомлення IDT для запуску процедури виконання з'єднання для сигналізації. Фіг.7 ілюструє процедуру передачі обслуговування користувацького обладнання згідно з переважним варіантом здійснення даного винаходу. Звернімося до Фіг.7, де при задоволенні вимог визначеного стандарту або появі спеціальної події користувацьке обладнання передає повідомлення із звітом про вимірювання на вихідну базову станцію (S710). Вихідна базова станція служить як термінал радіозв'язку з користувацьким обладнанням і виконує функцію керування RRC. Повідомлення із звітом про вимірювання включає в себе інформацію, яка стосується інтенсивності 11 сигналу від сусідніх стільників, виміряної користувацьким обладнанням. У процедурі передачі обслуговування користувацького обладнання згідно з переважним варіантом здійснення даного винаходу під час передачі повідомлення із звітом про вимірювання користувацьке обладнання, що знаходиться в несинхронізованому стані, може передати результати вимірювань для стільників залежно від розміру, який допускається наявними радіоресурсами. Наприклад, якщо радіоресурси, виділені користувацькому обладнанню вихідною базовою станцією, становлять 100 біт, і для інформації від одного стільника, що міститься в повідомленні із звітом про вимірювання, потрібно 30 біт, то користувацьке обладнання передає результати вимірювань для трьох стільників. Також для підвищення частоти успішних процедур передачі обслуговування для користувацького обладнання користувацьке обладнання, що знаходиться в стані відсутності синхронізації, при передачі повідомлення із звітом про вимірювання може повідомити результати вимірювань для стільника, який має максимальний сигнал серед всіх стільників, виміряних користувацьким обладнанням. Для передачі повідомлення із звітом про вимірювання від користувацького обладнання на вихідну базову станцію це користувацьке обладнання повинно бути синхронізоване з вихідною базовою станцією. Якщо користувацьке обладнання не синхронізоване з вихідною базовою станцією, то воно синхронізується з вихідною базовою станцією через канал довільного доступу (RACH) в системі EUTRAN. Далі описується канал RACH. Канал RACH використовують для передачі коротких даних на висхідну лінію зв'язку, і причому через канал RACH можуть передаватися деякі повідомлення RRC, наприклад, повідомлення із запитом з'єднання RRC, повідомлення про оновлення стільника і повідомлення про оновлення URA. Крім того, за допомогою каналу RACH, що є одним з транспортних каналів, можуть бути відображені загальний канал керування (СССН), виділений канал керування (DCCH) або виділений канал трафіку (DTCH), який є одним з логічних каналів. Крім того, канал RACH, що є одним з транспортних каналів, знову відображається за допомогою фізичного каналу довільного доступу (PRACH), що є одним з фізичних каналів. Канал PRACH, що є фізичним каналом висхідної лінії зв'язку, ділиться на дві частини: преамбулу і повідомлення. Частина, яка стосується преамбули, виконує функцію лінійної зміни потужності, забезпечуючи регулювання необхідної потужності передачі, використовуваної для передачі повідомлення, і функцію запобігання конфліктній ситуації між декількома наборами користувацького обладнання. Частина, яка стосується преамбули, може включати в себе інформацію з повідомленням по висхідній лінії зв'язку або інформацію про вимірювання каналів, щоб дозволити вихідній базовій станції виконати розподіл ресурсів для передачі повідомлення по висхідній лінії зв'язку. Частина, яка стосується повідомлення, служить для пере 92104 12 дачі протокольного блока даних (PDU) протоколу МАС, направленої від з МАС у фізичний канал. Нижче детально описується процедура RACH. Рівень МАС, включений в користувацьке обладнання, дає команду фізичному рівню користувацького обладнання виконати передачу PRACH. Після цього фізичний рівень користувацького обладнання вибирає один інтервал доступу і один підпис, а потім передає преамбулу PRACH у висхідну лінію зв'язку залежно від результату вибору. Якщо користувацьке обладнання передає преамбулу, то базова станція передає сигнал у відповідь через індикаторний канал одержання (АІСН), який є фізичним каналом низхідної лінії зв'язку. АІСН, переданий у відповідь на преамбулу, включає в себе інформацію про дозвіл або заборону передачі преамбули і підпис, переданий користувацьким обладнанням, часовий ідентифікатор стільникової радіомережі (C-RNTI), виділений даному користувацькому обладнанню, і керуючу інформацію, яка стосується передачі повідомлення із запитом з'єднання RRC. Керуюча інформація, яка стосується передачі повідомлення із запитом з'єднання RRC, включає в себе інформацію про розподіл радіоресурсів, розмір повідомлення, параметри радіозв'язку (інформація про модуляцію і кодування, інформація для комбінованого запиту на повторення (ARQ) і т. д.) для передачі повідомлення із запитом з'єднання RRC, а також інформацію про часові співвідношення. Сигнальна інформація для прийому повідомлення у відповідь з довільним доступом надходить через канал керування L1/L2. Ця сигнальна інформація включає в себе часовий ідентифікатор радіомережі з довільним доступом (RA-RNTI), який вказує на передачу повідомлення у відповідь з довільним доступом, і параметри передачі, що стосуються передачі повідомлення у відповідь з довільним доступом. Вихідна базова станція визначає передачу обслуговування, яка стосується повідомлення із звітом про вимірювання від користувацького обладнання, якщо визначено, що передача обслуговування потрібна (S715). Користувацьке обладнання може визначити передачу обслуговування і повідомити про це на вихідну базову станцію, яка залежить від даної системи. Якщо вихідна базова станція визначає передачу обслуговування, вона передає повідомлення про підготовку передачі обслуговування на цільову базову станцію (цільовий вузол eNB) (S720). Повідомлення про підготовку передачі обслуговування включає в себе контекстну інформацію UE і інформацію про стан (S720). Інформація про стан включає в себе щонайменше одне з інформації, яка стосується стану установки з'єднання між користувацьким обладнанням і вихідною базовою станцією, і/або інформації, яка стосується стану передачі і прийому даних. Інформація про стан може бути сконфігурована так, щоб вона входила до складу контекстної інформації UE. В альтернативному варіанті інформація про стан може бути направлена на цільову базову станцію в повідомленні окре 13 мого типу без її включення до складу повідомлення про передачу обслуговування. Інформація, яка стосується стану установки з'єднання, включає в себе інформацію, яка вказує, чи синхронізоване користувацьке обладнання з вихідною базовою станцією по висхідній лінії зв'язку. Стан синхронізації по висхідній лінії зв'язку описується нижче. Як було описано вище, схему OFDMA використовують для фізичного каналу в системі EUTRAN. Згідно зі схемою OFDMA смуга частот ділиться на смуги певного розміру, причому кожна смуга виділяється декільком користувацьким обладнанням. У цьому випадку може не виконуватися прийом даних, оскільки дані, передані в кожній частотній смузі, викликають перешкоди для даних, що передаються в іншій смузі. Щоб уникнути цього в схемі OFDM передбачена синхронізація під час передачі між відповідними користувацькими обладнаннями. Іншими словами, передачі даних користувацьким обладнанням 1 і користувацьким обладнанням 2 плануються на конкретному часовому інтервалі, причому час надходження даних передачі користувацького обладнання 1 на базову станцію повинен співпадати з часом надходження даних передачі користувацького обладнання 2 на цю базову станцію. Дані користувацького обладнання 1 і користувацького обладнання 2 не можуть бути відновлені на базовій станції, якщо є невелика відмінність у часі надходження даних передачі користувацького обладнання 1 і часі надходження даних передачі користувацького обладнання 2. Відповідно, необхідно, щоб система E-UTRAN по суті виконувала синхронізацію при передачі каналу висхідної лінії зв'язку для кожного користувацького обладнання. З цією метою використовується декілька способів. Один з них полягає у використанні каналу RACH. Користувацьке обладнання, яке не підтримує синхронізацію в каналі висхідної лінії зв'язку з базовою станцією, передає бітовий потік, визначений раніше, тобто підпис, в RACH, а базова станція виявляє цей підпис. Базова станція на основі виявленого сигналу обчислює, наскільки повільно або швидко повинна виконуватися передача з користувацького обладнання для синхронізації в каналі висхідної лінії зв'язку. Базова станція повідомляє результат обчислень користувацькому обладнанню. Користувацьке обладнання на основі обчисленого значення керує часом своєї передачі, а потім виконує синхронізацію по висхідній лінії зв'язку. Інформація, яка стосується станупередачі і прийому даних для користувацького обладнання, включає в себе інформацію про активний стан або рівень активності, яка стосується стану передачі і прийому даних користувацького обладнання. Наприклад, інформація, яка стосується стану передачі і прийому даних користувацького обладнання, може включати в себе інформацію про рівень, яка вказує, чи були не виконані передача і прийом даних користувацького обладнання, і протягом якого часового періоду, або яка вказує рівень активності передачі і прийому даних користувацького обладнання. Також інформація, яка стосується стану передачі і прийому даних, може включати в 92104 14 себе поточний рівень DRX. Також інформація про рівень активності передачі може включати в себе інформацію як про те, скільки разів користувацьке обладнання виконує передачу, і чи була не виконана передача і прийом даних, і протягом якого часового періоду, так і інформацію про час останньої передачі і прийому. Інформація про стан передачі і прийому даних може включати в себе максимальне значення, мінімальне значення і середнє значення швидкості передачі даних між вихідною базовою станцією і користувацьким обладнанням, а також максимальне значення, мінімальне значення і середнє значення інтервалу передачі даних між вихідною базовою станцією і користувацьким обладнанням. Також інформація про стан передачі і прийому даних може включати в себе максимальне значення, мінімальне значення або середнє значення робочого циклу або коефіцієнта заповнення при передачі даних між вихідною базовою станцією і користувацьким обладнанням. Ці значення повідомляють про те, скільки разів виконувалися передачі і прийом даних для конкретного періоду часу. Інформація, яка стосується стану установки з'єднання, включає в себе інформацію, необхідну для керування або станом з'єднання RRC між вихідною базовою станцією і користувацьким обладнанням, або синхронізованим станом в напрямі висхідної лінії зв'язку для користувацького обладнання. Іншими словами, інформація, яка стосується стану установки з'єднання, необхідна для керування станом RRC або синхронізованим станом користувацького обладнання. Також інформація, яка стосується стану установки з'єднання, може включати в себе інформацію, яка вказує, коли повинен відбутися перехід стану з'єднання RRC між цільовою базовою станцією і користувацьким обладнанням або перехід синхронізованого стану в напрямі висхідної лінії зв'язку для користувацького обладнання, або переважно, щоб це відбувалося залежно від обставин. Інформація про стан передачі і прийому даних може включати в себе інформацію про те, наскільки довго не передавалися дані від вихідної базової станції на дане користувацьке обладнання, або наскільки довго вихідна базова станція не одержувала дані від даного користувацького обладнання. Також інформація про стан передачі і прийому даних може включати в себе інформацію про те, коли мала місце остання передача даних на дане користувацьке обладнання або останній прийом даних від даного користувацького обладнання. Інформація про стан передачі і прийому даних, крім того, може включати в себе інформацію про встановлювальне значення параметра переривистого прийому (параметр DRX), встановленого в користувацькому обладнанні, встановлювальне значення параметра DRX, остаточно використовуване користувацьким обладнанням, а також множину встановлювальних значень DRX, встановлених в користувацькому обладнанні. Встановлювальне значення DRX включає в себе період, коли користувацьке обладнання періодично приймає канал низхідної лінії зв'язку, рівень 15 DRX користувацького обладнання або час, протягом якого користувацьке обладнання залишається на рівні DRX. На Фіг.7 показана цільова базова станція, яка одержала повідомлення про підготовку передачі обслуговування від вихідної базової станції і визначає, чи дозволений запит передачі обслуговування з урахуванням її провідних і бездротових ресурсів. Якщо запит передачі обслуговування можна дозволити, то цільова базова станція одержує ресурси для з'єднання з користувацьким обладнанням (S725). Цільова базова станція направляє на вихідну базову станцію разом з новим ідентифікатором C-RNTI повідомлення з підтвердженням контексту UE, яке включає в себе інформацію про установку ресурсів для користувацького обладнання і інформацію, що підлягає використанню користувацьким обладнанням в новому стільнику цільової базової станції (S730). Повідомлення з підтвердженням контексту UE може включати в себе інформацію про дію, яка стосується дії, що повинна бути виконана в новому стільнику після того, як користувацьке обладнання здійснить передачу обслуговування. Наприклад, повідомлення з підтвердженням контексту UE може включати в себе інформацію про те, чи необхідне виконання синхронізації по висхідній лінії зв'язку в новому стільнику, після того як користувацьке обладнання завершить передачу обслуговування. Іншими словами, якщо користувацьке обладнання не синхронізоване з вихідною базовою станцією по висхідній лінії зв'язку перед виконанням передачі обслуговування, то виконання процедури синхронізації по висхідній лінії зв'язку в новому стільнику цільової базової станції після завершення користувацьким обладнанням передачі обслуговування не потрібне. Відповідно, цільова базова станція повідомляє вихідну базову станцію про те, що після завершення користувацьким обладнанням передачі обслуговування синхронізація по висхідній лінії зв'язку не потрібна. Оскільки процедура синхронізації по висхідній лінії зв'язку виконується через канал RACH, повідомлення з підтвердженням контексту UE може включати в себе інформацію про те, чи потрібно виконати процедуру RACH в новому стільнику після того, як користувацьке обладнання завершить передачу обслуговування. Також, якщо користувацьке обладнання синхронізоване з вихідною базовою станцією протягом періоду роботи таймера синхронізації і якщо користувацьке обладнання має дані, які підлягають передачі на цільову базову станцію, то, оскільки дані повинні передаватися за допомогою процедури RACH, повідомлення з підтвердженням контексту UE служить як інформація про процедуру RACH. Повідомлення з підтвердженням контексту UE може включати в себе інформацію про те, чи потрібно користувацькому обладнанню передати на цільову базову станцію повідомлення з підтвердженням передачі обслуговування після його завершення. Користувацьке обладнання повинно передати на вихідну базову станцію або цільову базову станцію повідомлення з підтвердженням передачі обслуговування, якщо воно виконало 92104 16 передачу обслуговування. Користувацьке обладнання може визначити, чи передавати повідомлення з підтвердженням передачі обслуговування тій або іншій стороні залежно від інформації про те, чи потрібно користувацькому обладнанню передавати повідомлення з підтвердженням передачі обслуговування. Повідомлення з підтвердженням контексту UE може додатково включати в себе встановлювальне значення параметра DRX, що підлягає використанню користувацьким обладнанням в новому стільнику. Повідомлення з підтвердженням контексту UE може, крім того, включати в себе параметр, пов'язаний з вимірюваннями, які потрібно виконати користувацькому обладнанню в новому стільнику. Іншими словами, оскільки користувацьке обладнання перед виконанням передачі обслуговування знаходиться в несинхронізованому стані по висхідній лінії зв'язку, воно може одержати параметр, пов'язаний з вимірюваннями, який одержаний за допомогою існуючої процедури синхронізації через повідомлення з підтвердженням контексту UE, якщо дане користувацьке обладнання не синхронізоване з цільовою базовою станцією. Вихідна базова станція передає на користувацьке обладнання повідомлення з командою передачі обслуговування, де повідомлення з командою передачі обслуговування включає в себе щонайменше частину повідомлення з підтвердженням контексту UE (S740) і починає передачу користувацьких даних на цільову базову станцію. Повідомлення з командою передачі обслуговування включає в себе інформацію про дію, яка стосується дії, що підлягає виконанню користувацьким обладнанням в новому стільнику, після того як користувацьке обладнання завершить передачу обслуговування. Чи потрібно користувацькому обладнанню виконувати спеціальну дію в новому стільнику після завершення передачі обслуговування, може бути визначено вихідною базовою станцією або цільовою базовою станцією. Користувацьке обладнання після завершення передачі обслуговування виконує в новому стільнику дію згідно з інформацією про дію, яка міститься в повідомленні з командою передачі обслуговування. Наприклад, якщо інформація про дію приписує, що користувацьке обладнання повинно або не повинно передати на цільову базову станцію повідомлення з підтвердженням передачі обслуговування після його завершення, то користувацьке обладнання переміщається в новий стільник і передає або не передає на цільову базову станцію повідомлення з підтвердженням передачі обслуговування залежно від вказаної команди. У іншому прикладі, якщо інформація про дію приписує, що користувацьке обладнання повинно або не повинно виконати процедуру синхронізації по висхідній лінії зв'язку (або процедуру RACH) після завершення передачі обслуговування, то користувацьке обладнання переміщається в новий стільник і виконує або не виконує процедуру синхронізації по висхідній лінії зв'язку (або процедуру RACH) залежно від вказаної команди. 17 Вищеописана процедура, яка мається на увазі в переважному варіанті здійснення даного винаходу, включає в себе передачу повідомлення з підтвердженням передачі обслуговування від користувацького обладнання в поточний стільник перед переміщенням в новий стільник згідно з командою передачі обслуговування. У альтернативному варіанті користувацьке обладнання може не передати в поточний стільник повідомлення з підтвердженням передачі обслуговування перед переміщенням в новий стільник згідно з вказаною командою передачі обслуговування. Якщо процедура синхронізації по висхідній лінії зв'язку виконується в новому стільнику після завершення користувацьким обладнанням передачі обслуговування, то користувацьке обладнання здійснює обмін сигналами першого рівня (рівень 1) і другого рівня (рівень 2) для установки бездротового середовища у вихідний стан, включаючи в себе синхронізацію часових співвідношень з цільовою базовою станцією (S750). Якщо інформація про дію приписує, що користувацьке обладнання повинно передати повідомлення з підтвердженням передачі обслуговування з нового стільника на цільову базову станцію, то воно після завершення передачі обслуговування передає на цільову базову станцію повідомлення з підтвердженням передачі обслуговування (S760). Цільова базова станція запитує базову мережу (MME/UPE) для оновлення місцеположення користувацького обладнання (S780). Після цього базова мережа перемикає установку маршруту для користувацького обладнання, щоб направити користувацькі дані, які звичайно направлялися на вихідну базову станцію, на цільову базову станцію (S790). Однак в тому випадку, якщо інформація про дію приписує, що користувацьке обладнання не повинно виконувати процедуру синхронізації по висхідній лінії зв'язку в новому стільнику після завершення передачі обслуговування, користувацькому обладнанню немає необхідності виконувати процедуру синхронізації по висхідній лінії зв'язку в новому стільнику (відмова виконання етапу S750). Також, якщо інформація про дію приписує, що користувацьке обладнання не повинно передавати на цільову базову станцію повідомлення з підтвердженням передачі обслуговування після його виконання, то користувацькому обладнанню немає необхідності передавати на цільову базову станцію повідомлення з підтвердженням передачі обслуговування (відмова виконання етапу S760). Цільова базова станція передає на вихідну базову станцію повідомлення про завершення передачі обслуговування, повідомляючи про успішне виконання передачі обслуговування (S770). Після цього вихідна базова станція вивільняє всі ресурси даного користувацького обладнання. Цільова базова станція запитує в базову мережу (MME/UPE) на оновлення місцеположення користувацького обладнання (S780). Потім базова мережа перемикає установку маршруту користувацького обладнання і передає користувацькі дані, які звичайно передавалися на вихідну базову станцію, на цільову базову станцію (S790). 92104 18 У процедурі передачі обслуговування згідно з переважним варіантом здійснення даного винаходу, якщо користувацьке обладнання переміщається в новий стільник цільової базової станції, воно може продовжувати використовувати параметри, які використовувалися у вихідній базовій станції. Приклади таких параметрів включають в себе встановлювальне значення DRX, встановлювальне значення таймера синхронізації, встановлювальне значення таймера переходу в несинхронізований стан, встановлювальне значення таймера періодичного оновлення стільника і встановлювальне значення таймера періодичних звітів про вимірювання. Встановлювальне значення DRX використовують для дозволу виконання DRX користувацьким обладнанням. Встановлювальне значення таймера синхронізації являє собою інформацію про значення таймера, необхідне для дозволу користувацькому обладнанню періодично виконувати процедуру синхронізації. Встановлювальне значення таймера переходу в несинхронізований стан являє собою значення, яке стосується настройки переходу користувацького обладнання в несинхронізований стан залежно від того, скільки часу пройшло після виконання процедури синхронізації. Встановлювальне значення таймера періодичного оновлення стільника являє собою встановлювальне значення, яке стосується того, чи потрібно користувацькому обладнанню виконувати оновлення стільника на тому або іншому часовому інтервалі. Встановлювальне значення таймера періодичних повідомлень про вимірювання являє собою встановлювальне значення, яке стосується того, чи потрібно користувацькому обладнанню передавати повідомлення з даними вимірювань на тому або іншому часовому інтервалі. Іншими словами, якщо користувацьке обладнання має в існуючій комірці період DRX, що дорівнює 1 секунді, і воно безпосередньо перед передачею обслуговування виконує передачу протягом 0,5 секунди з періоду DRX, то це користувацьке обладнання виконує DRX з іншим значенням DRX, тобто протягом 0,5 секунди в новому стільнику. У одному переважному варіанті здійснення даного винаходу вихідна базова станція передає інформацію про стан користувацького обладнання на цільову базову станцію, а цільова базова станція визначає дію, яка підлягає виконанню користувацьким обладнанням в новому стільнику після завершення користувацьким обладнанням передачі обслуговування, для направляння вказаної певної дії користувацькому обладнанню через вихідну базову станцію. Іншими словами, цільова базова станція визначає, чи виконувати процедуру синхронізації в новому стільнику, і вказана вихідна базова станція служить просто для трансляції відповідної інформації між користувацьким обладнанням і цільовою базовою станцією. У іншому переважному варіанті здійснення даного винаходу вихідна базова станція визначає дію, яка підлягає виконанню користувацьким обладнанням в новому стільнику, після того як користувацьке обладнання виконало передачу обслуговування, і направляє цю певну дію 19 користувацькому обладнанню. Наприклад, вихідна базова станція визначає, чи виконувати процедуру синхронізації по висхідній лінії зв'язку (процедуру RACH) і чи передавати повідомлення з підтвердженням передачі обслуговування, а потім передає вказану певну дію за допомогою команди передачі обслуговування. Фахівцям в даній галузі техніки повинно бути очевидно, що даний винахід можна здійснити в інших конкретних формах без відхилення від суті і суттєвих характеристик винаходу. Таким чином, 92104 20 вищеописані варіанти здійснення у всіх їх аспектах потрібно розглядати як ілюстрації, а не як обмеження. Об'єм винаходу повинен визначатися шляхом правильної інтерпретації прикладеної формули винаходу, а всі зміни, що не виходять за еквівалентний об'єм винаходу, включені в об'єм винаходу. Промислова застосовність Даний винахід може використовуватися в таких системах бездротового зв'язку, як бездротова система Інтернет, система мобільного зв'язку і т. п. 21 92104 22 23 92104 24 25 Комп’ютерна верстка М. Ломалова 92104 Підписне 26 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
