Спосіб і пристрій для виконання виявлення стирання, спосіб і пристрій для виконання керування потужністю для передачі, що посилається через канал безпровідного зв’язку, в системі безпровідного зв’язку

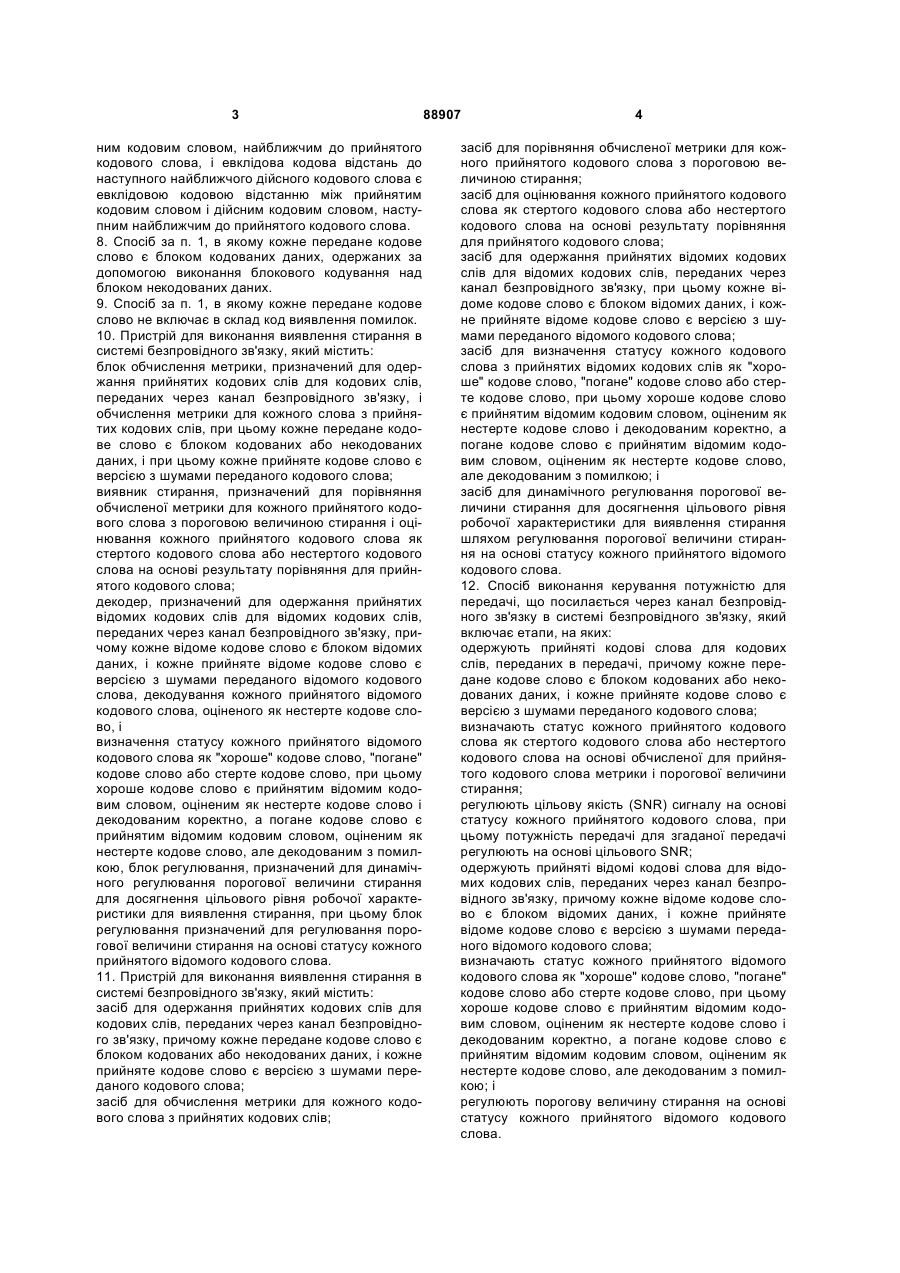

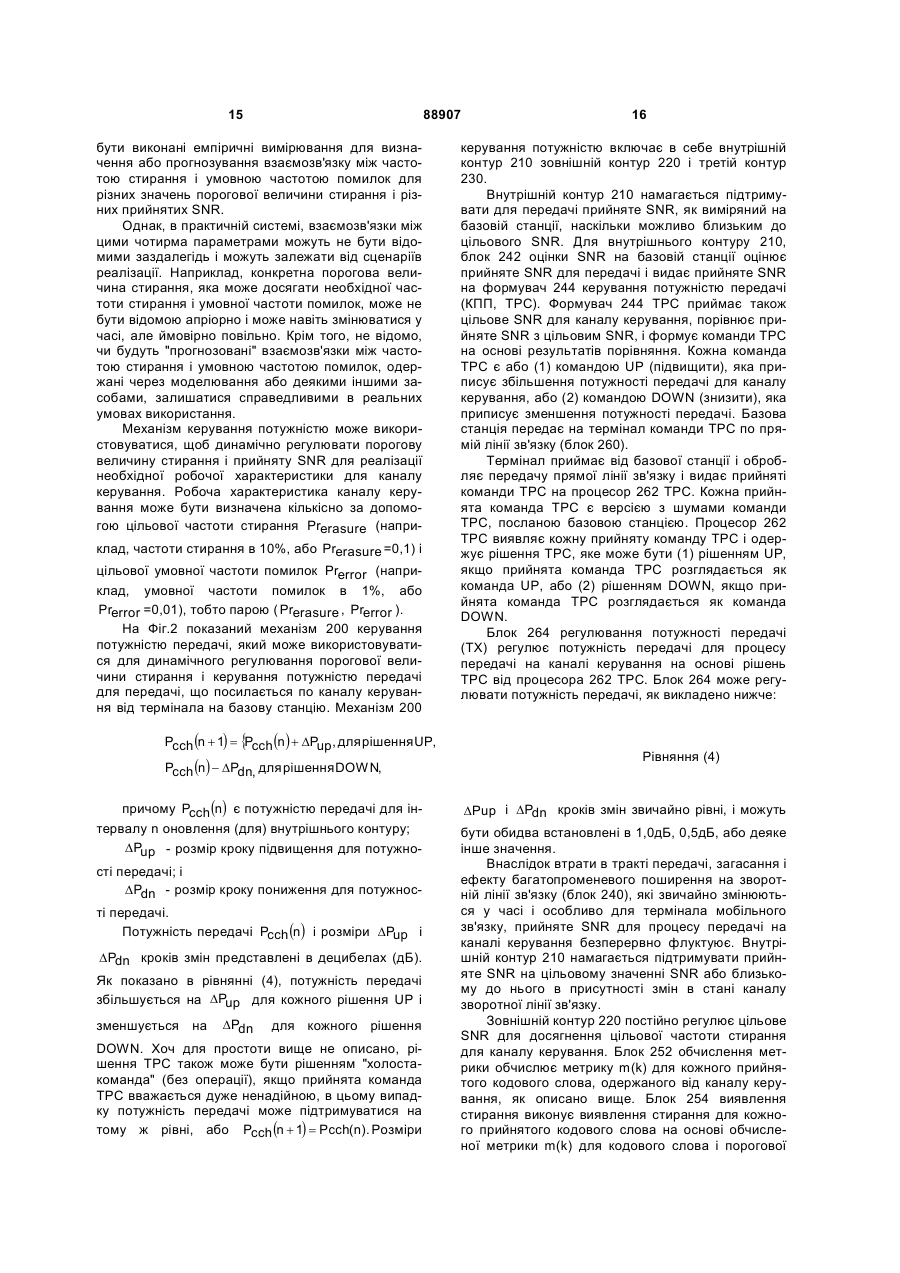

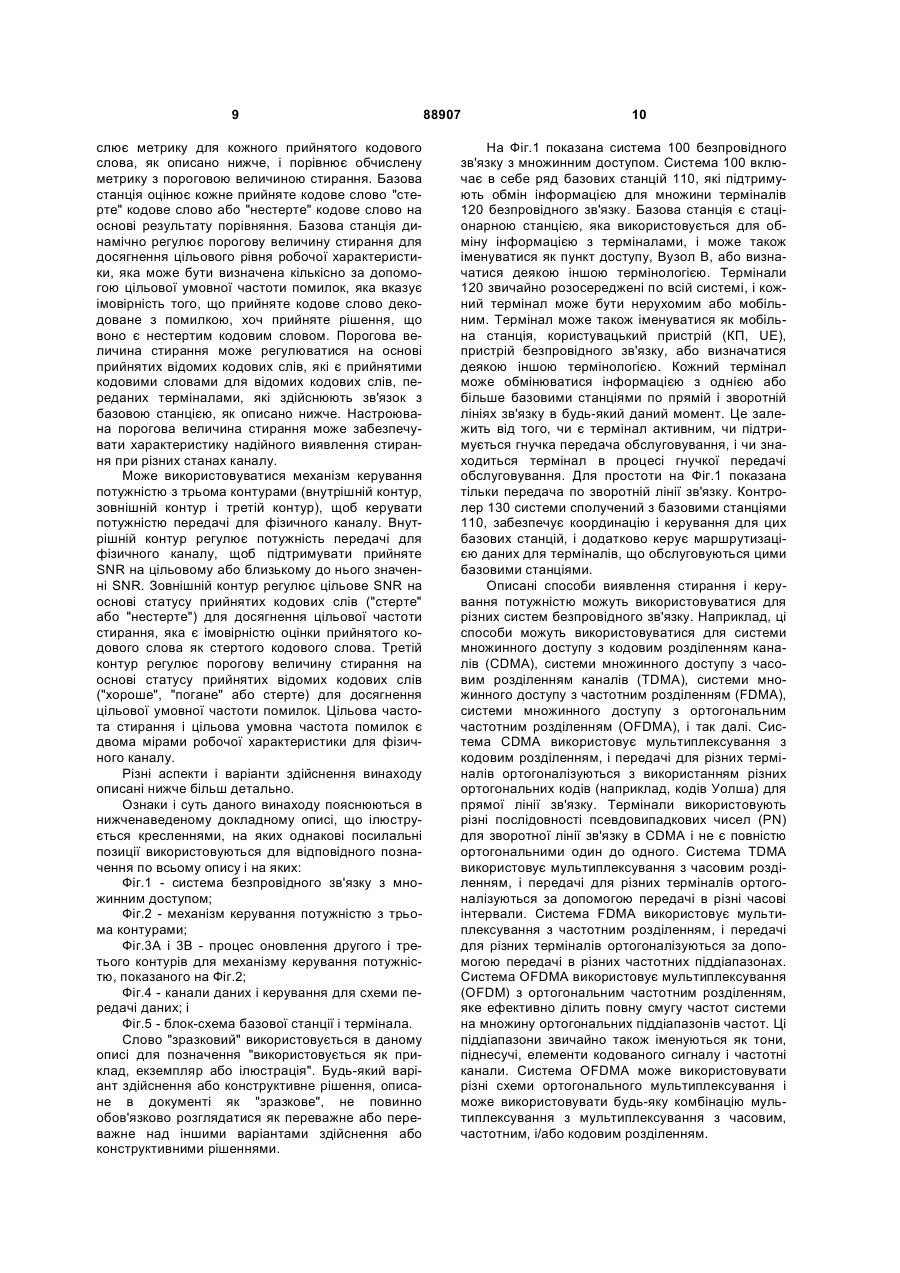

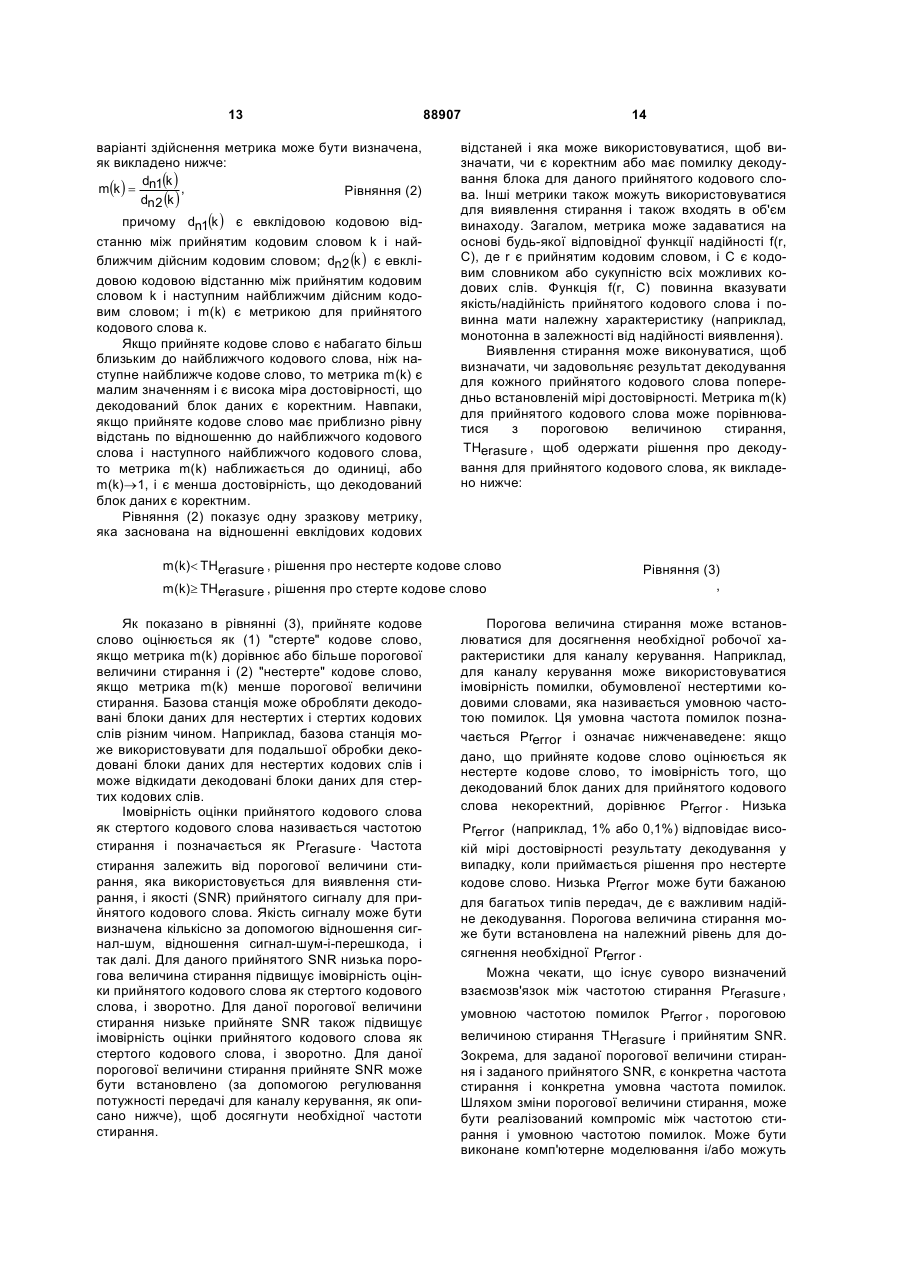

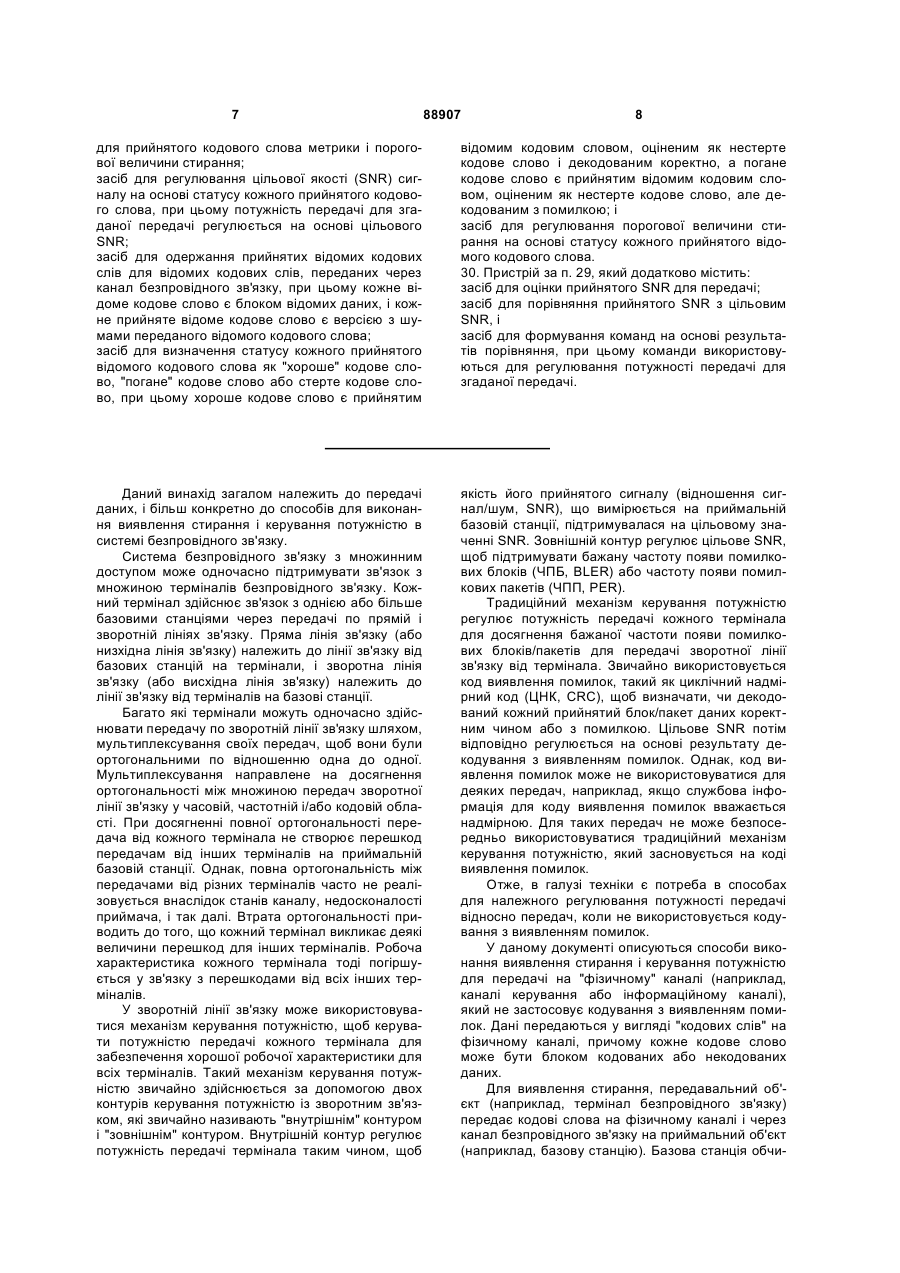

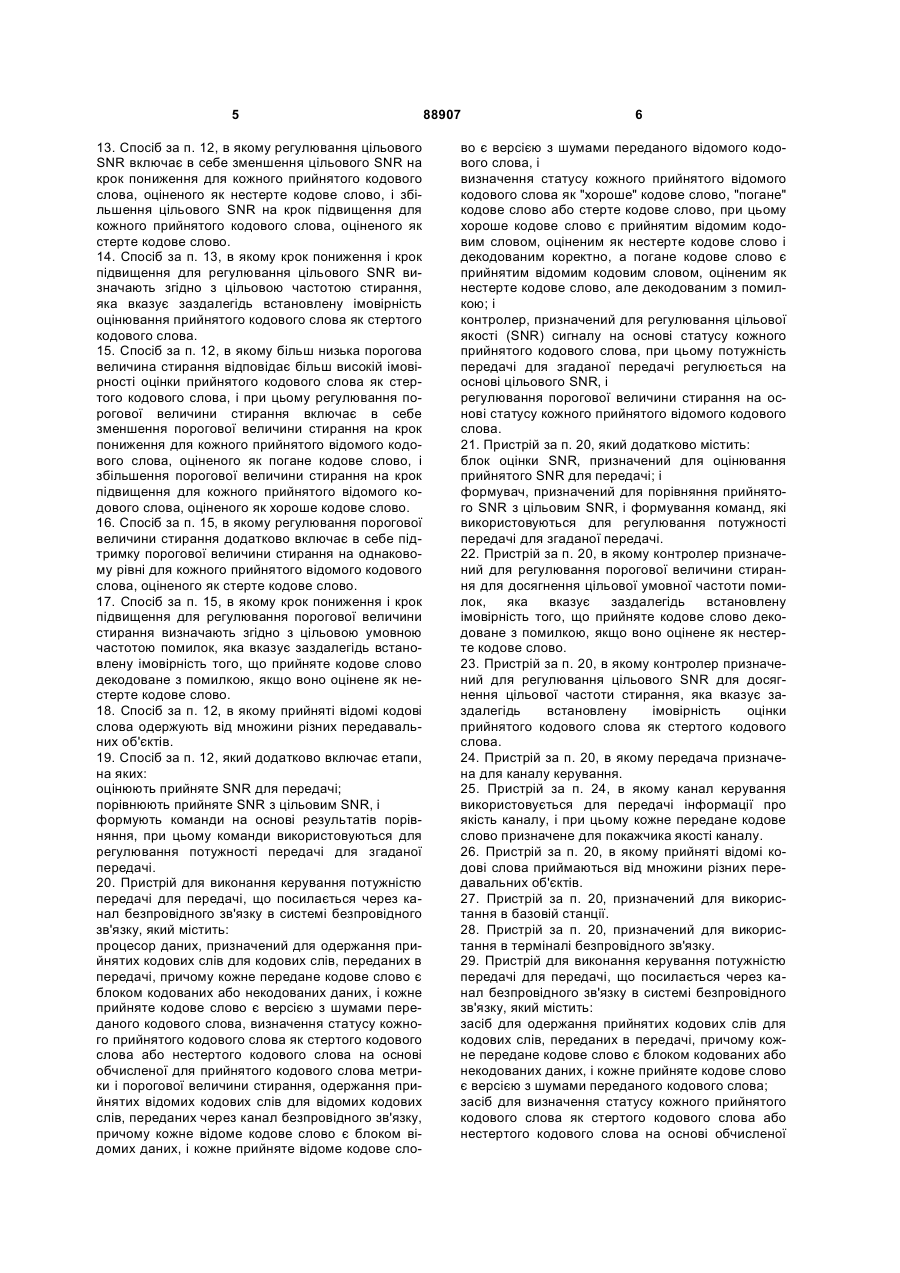

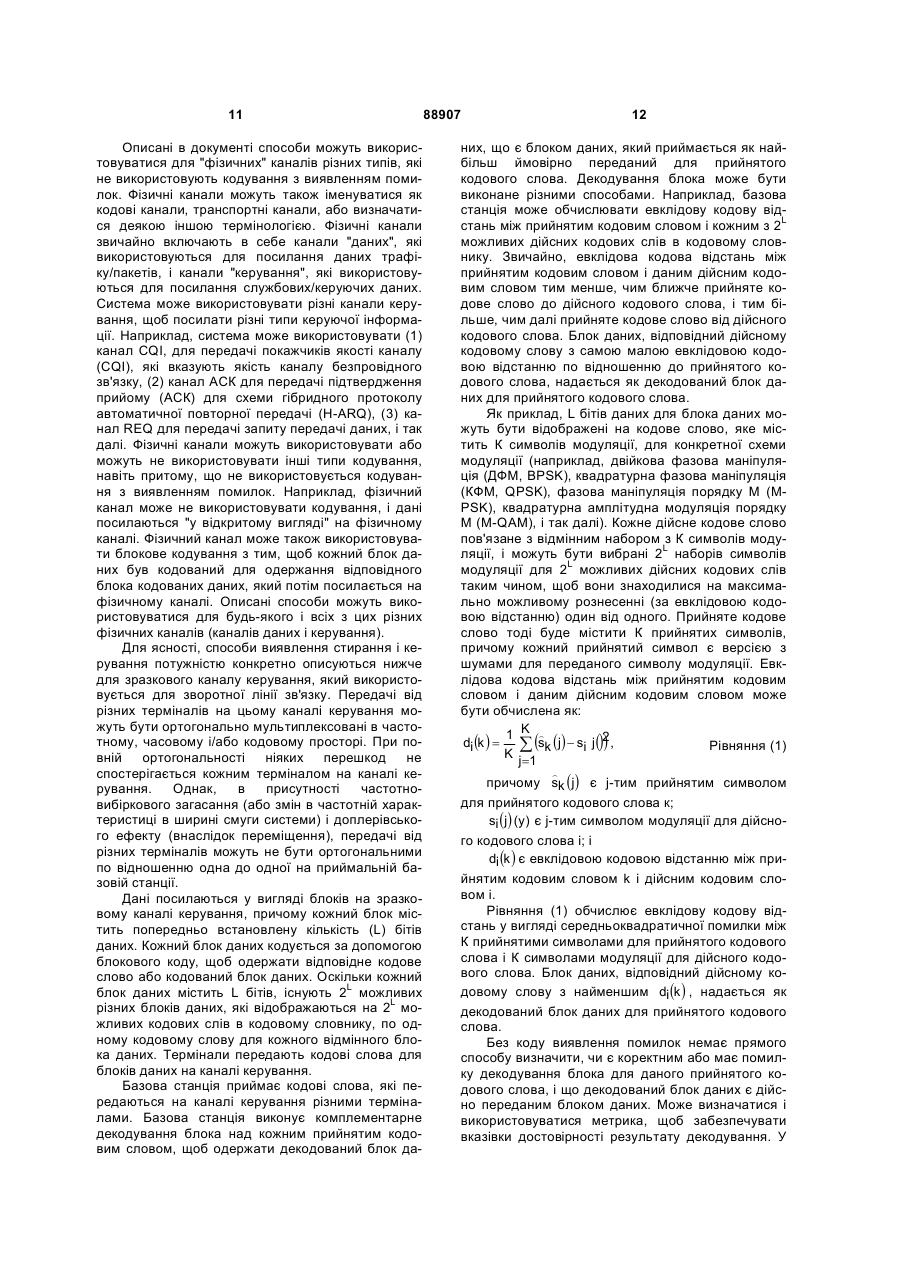

1. Спосіб виконання виявлення стирання в системі зв'язку, який включає етапи, на яких: одержують прийняті кодові слова для кодових слів, переданих через канал безпровідного зв'язку, причому кожне передане кодове слово є блоком кодованих або некодованих даних, і кожне прийняте кодове слово є версією з шумами переданого кодового слова; обчислюють метрику для кожного кодового слова з прийнятих кодових слів; порівнюють обчислену метрику для кожного прийнятого кодового слова з пороговою величиною стирання; оцінюють кожне прийняте кодове слово як стерте кодове слово або нестерте кодове слово на основі результату порівняння для прийнятого кодового слова; і динамічно регулюють порогову величину стирання для досягнення цільового рівня робочої характеристики для виявлення стирання, для чого одержують прийняті відомі кодові слова для відомих кодових слів, переданих через канал безпровідного зв'язку, причому кожне відоме кодове слово є блоком відомих даних, і кожне прийняте 2 (19) 1 3 ним кодовим словом, найближчим до прийнятого кодового слова, і евклідова кодова відстань до наступного найближчого дійсного кодового слова є евклідовою кодовою відстанню між прийнятим кодовим словом і дійсним кодовим словом, наступним найближчим до прийнятого кодового слова. 8. Спосіб за п. 1, в якому кожне передане кодове слово є блоком кодованих даних, одержаних за допомогою виконання блокового кодування над блоком некодованих даних. 9. Спосіб за п. 1, в якому кожне передане кодове слово не включає в склад код виявлення помилок. 10. Пристрій для виконання виявлення стирання в системі безпровідного зв'язку, який містить: блок обчислення метрики, призначений для одержання прийнятих кодових слів для кодових слів, переданих через канал безпровідного зв'язку, і обчислення метрики для кожного слова з прийнятих кодових слів, при цьому кожне передане кодове слово є блоком кодованих або некодованих даних, і при цьому кожне прийняте кодове слово є версією з шумами переданого кодового слова; виявник стирання, призначений для порівняння обчисленої метрики для кожного прийнятого кодового слова з пороговою величиною стирання і оцінювання кожного прийнятого кодового слова як стертого кодового слова або нестертого кодового слова на основі результату порівняння для прийнятого кодового слова; декодер, призначений для одержання прийнятих відомих кодових слів для відомих кодових слів, переданих через канал безпровідного зв'язку, причому кожне відоме кодове слово є блоком відомих даних, і кожне прийняте відоме кодове слово є версією з шумами переданого відомого кодового слова, декодування кожного прийнятого відомого кодового слова, оціненого як нестерте кодове слово, і визначення статусу кожного прийнятого відомого кодового слова як "хороше" кодове слово, "погане" кодове слово або стерте кодове слово, при цьому хороше кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово і декодованим коректно, а погане кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово, але декодованим з помилкою, блок регулювання, призначений для динамічного регулювання порогової величини стирання для досягнення цільового рівня робочої характеристики для виявлення стирання, при цьому блок регулювання призначений для регулювання порогової величини стирання на основі статусу кожного прийнятого відомого кодового слова. 11. Пристрій для виконання виявлення стирання в системі безпровідного зв'язку, який містить: засіб для одержання прийнятих кодових слів для кодових слів, переданих через канал безпровідного зв'язку, причому кожне передане кодове слово є блоком кодованих або некодованих даних, і кожне прийняте кодове слово є версією з шумами переданого кодового слова; засіб для обчислення метрики для кожного кодового слова з прийнятих кодових слів; 88907 4 засіб для порівняння обчисленої метрики для кожного прийнятого кодового слова з пороговою величиною стирання; засіб для оцінювання кожного прийнятого кодового слова як стертого кодового слова або нестертого кодового слова на основі результату порівняння для прийнятого кодового слова; засіб для одержання прийнятих відомих кодових слів для відомих кодових слів, переданих через канал безпровідного зв'язку, при цьому кожне відоме кодове слово є блоком відомих даних, і кожне прийняте відоме кодове слово є версією з шумами переданого відомого кодового слова; засіб для визначення статусу кожного кодового слова з прийнятих відомих кодових слів як "хороше" кодове слово, "погане" кодове слово або стерте кодове слово, при цьому хороше кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово і декодованим коректно, а погане кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово, але декодованим з помилкою; і засіб для динамічного регулювання порогової величини стирання для досягнення цільового рівня робочої характеристики для виявлення стирання шляхом регулювання порогової величини стирання на основі статусу кожного прийнятого відомого кодового слова. 12. Спосіб виконання керування потужністю для передачі, що посилається через канал безпровідного зв'язку в системі безпровідного зв'язку, який включає етапи, на яких: одержують прийняті кодові слова для кодових слів, переданих в передачі, причому кожне передане кодове слово є блоком кодованих або некодованих даних, і кожне прийняте кодове слово є версією з шумами переданого кодового слова; визначають статус кожного прийнятого кодового слова як стертого кодового слова або нестертого кодового слова на основі обчисленої для прийнятого кодового слова метрики і порогової величини стирання; регулюють цільову якість (SNR) сигналу на основі статусу кожного прийнятого кодового слова, при цьому потужність передачі для згаданої передачі регулюють на основі цільового SNR; одержують прийняті відомі кодові слова для відомих кодових слів, переданих через канал безпровідного зв'язку, причому кожне відоме кодове слово є блоком відомих даних, і кожне прийняте відоме кодове слово є версією з шумами переданого відомого кодового слова; визначають статус кожного прийнятого відомого кодового слова як "хороше" кодове слово, "погане" кодове слово або стерте кодове слово, при цьому хороше кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово і декодованим коректно, а погане кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово, але декодованим з помилкою; і регулюють порогову величину стирання на основі статусу кожного прийнятого відомого кодового слова. 5 13. Спосіб за п. 12, в якому регулювання цільового SNR включає в себе зменшення цільового SNR на крок пониження для кожного прийнятого кодового слова, оціненого як нестерте кодове слово, і збільшення цільового SNR на крок підвищення для кожного прийнятого кодового слова, оціненого як стерте кодове слово. 14. Спосіб за п. 13, в якому крок пониження і крок підвищення для регулювання цільового SNR визначають згідно з цільовою частотою стирання, яка вказує заздалегідь встановлену імовірність оцінювання прийнятого кодового слова як стертого кодового слова. 15. Спосіб за п. 12, в якому більш низька порогова величина стирання відповідає більш високій імовірності оцінки прийнятого кодового слова як стертого кодового слова, і при цьому регулювання порогової величини стирання включає в себе зменшення порогової величини стирання на крок пониження для кожного прийнятого відомого кодового слова, оціненого як погане кодове слово, і збільшення порогової величини стирання на крок підвищення для кожного прийнятого відомого кодового слова, оціненого як хороше кодове слово. 16. Спосіб за п. 15, в якому регулювання порогової величини стирання додатково включає в себе підтримку порогової величини стирання на однаковому рівні для кожного прийнятого відомого кодового слова, оціненого як стерте кодове слово. 17. Спосіб за п. 15, в якому крок пониження і крок підвищення для регулювання порогової величини стирання визначають згідно з цільовою умовною частотою помилок, яка вказує заздалегідь встановлену імовірність того, що прийняте кодове слово декодоване з помилкою, якщо воно оцінене як нестерте кодове слово. 18. Спосіб за п. 12, в якому прийняті відомі кодові слова одержують від множини різних передавальних об'єктів. 19. Спосіб за п. 12, який додатково включає етапи, на яких: оцінюють прийняте SNR для передачі; порівнюють прийняте SNR з цільовим SNR, і формують команди на основі результатів порівняння, при цьому команди використовуються для регулювання потужності передачі для згаданої передачі. 20. Пристрій для виконання керування потужністю передачі для передачі, що посилається через канал безпровідного зв'язку в системі безпровідного зв'язку, який містить: процесор даних, призначений для одержання прийнятих кодових слів для кодових слів, переданих в передачі, причому кожне передане кодове слово є блоком кодованих або некодованих даних, і кожне прийняте кодове слово є версією з шумами переданого кодового слова, визначення статусу кожного прийнятого кодового слова як стертого кодового слова або нестертого кодового слова на основі обчисленої для прийнятого кодового слова метрики і порогової величини стирання, одержання прийнятих відомих кодових слів для відомих кодових слів, переданих через канал безпровідного зв'язку, причому кожне відоме кодове слово є блоком відомих даних, і кожне прийняте відоме кодове сло 88907 6 во є версією з шумами переданого відомого кодового слова, і визначення статусу кожного прийнятого відомого кодового слова як "хороше" кодове слово, "погане" кодове слово або стерте кодове слово, при цьому хороше кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово і декодованим коректно, а погане кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово, але декодованим з помилкою; і контролер, призначений для регулювання цільової якості (SNR) сигналу на основі статусу кожного прийнятого кодового слова, при цьому потужність передачі для згаданої передачі регулюється на основі цільового SNR, і регулювання порогової величини стирання на основі статусу кожного прийнятого відомого кодового слова. 21. Пристрій за п. 20, який додатково містить: блок оцінки SNR, призначений для оцінювання прийнятого SNR для передачі; і формувач, призначений для порівняння прийнятого SNR з цільовим SNR, і формування команд, які використовуються для регулювання потужності передачі для згаданої передачі. 22. Пристрій за п. 20, в якому контролер призначений для регулювання порогової величини стирання для досягнення цільової умовної частоти помилок, яка вказує заздалегідь встановлену імовірність того, що прийняте кодове слово декодоване з помилкою, якщо воно оцінене як нестерте кодове слово. 23. Пристрій за п. 20, в якому контролер призначений для регулювання цільового SNR для досягнення цільової частоти стирання, яка вказує заздалегідь встановлену імовірність оцінки прийнятого кодового слова як стертого кодового слова. 24. Пристрій за п. 20, в якому передача призначена для каналу керування. 25. Пристрій за п. 24, в якому канал керування використовується для передачі інформації про якість каналу, і при цьому кожне передане кодове слово призначене для покажчика якості каналу. 26. Пристрій за п. 20, в якому прийняті відомі кодові слова приймаються від множини різних передавальних об'єктів. 27. Пристрій за п. 20, призначений для використання в базовій станції. 28. Пристрій за п. 20, призначений для використання в терміналі безпровідного зв'язку. 29. Пристрій для виконання керування потужністю передачі для передачі, що посилається через канал безпровідного зв'язку в системі безпровідного зв'язку, який містить: засіб для одержання прийнятих кодових слів для кодових слів, переданих в передачі, причому кожне передане кодове слово є блоком кодованих або некодованих даних, і кожне прийняте кодове слово є версією з шумами переданого кодового слова; засіб для визначення статусу кожного прийнятого кодового слова як стертого кодового слова або нестертого кодового слова на основі обчисленої 7 88907 8 для прийнятого кодового слова метрики і порогової величини стирання; засіб для регулювання цільової якості (SNR) сигналу на основі статусу кожного прийнятого кодового слова, при цьому потужність передачі для згаданої передачі регулюється на основі цільового SNR; засіб для одержання прийнятих відомих кодових слів для відомих кодових слів, переданих через канал безпровідного зв'язку, при цьому кожне відоме кодове слово є блоком відомих даних, і кожне прийняте відоме кодове слово є версією з шумами переданого відомого кодового слова; засіб для визначення статусу кожного прийнятого відомого кодового слова як "хороше" кодове слово, "погане" кодове слово або стерте кодове слово, при цьому хороше кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово і декодованим коректно, а погане кодове слово є прийнятим відомим кодовим словом, оціненим як нестерте кодове слово, але декодованим з помилкою; і засіб для регулювання порогової величини стирання на основі статусу кожного прийнятого відомого кодового слова. 30. Пристрій за п. 29, який додатково містить: засіб для оцінки прийнятого SNR для передачі; засіб для порівняння прийнятого SNR з цільовим SNR, і засіб для формування команд на основі результатів порівняння, при цьому команди використовуються для регулювання потужності передачі для згаданої передачі. Даний винахід загалом належить до передачі даних, і більш конкретно до способів для виконання виявлення стирання і керування потужністю в системі безпровідного зв'язку. Система безпровідного зв'язку з множинним доступом може одночасно підтримувати зв'язок з множиною терміналів безпровідного зв'язку. Кожний термінал здійснює зв'язок з однією або більше базовими станціями через передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій на термінали, і зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів на базові станції. Багато які термінали можуть одночасно здійснювати передачу по зворотній лінії зв'язку шляхом, мультиплексування своїх передач, щоб вони були ортогональними по відношенню одна до одної. Мультиплексування направлене на досягнення ортогональності між множиною передач зворотної лінії зв'язку у часовій, частотній і/або кодовій області. При досягненні повної ортогональності передача від кожного термінала не створює перешкод передачам від інших терміналів на приймальній базовій станції. Однак, повна ортогональність між передачами від різних терміналів часто не реалізовується внаслідок станів каналу, недосконалості приймача, і так далі. Втрата ортогональності приводить до того, що кожний термінал викликає деякі величини перешкод для інших терміналів. Робоча характеристика кожного термінала тоді погіршується у зв'язку з перешкодами від всіх інших терміналів. У зворотній лінії зв'язку може використовуватися механізм керування потужністю, щоб керувати потужністю передачі кожного термінала для забезпечення хорошої робочої характеристики для всіх терміналів. Такий механізм керування потужністю звичайно здійснюється за допомогою двох контурів керування потужністю із зворотним зв'язком, які звичайно називають "внутрішнім" контуром і "зовнішнім" контуром. Внутрішній контур регулює потужність передачі термінала таким чином, щоб якість його прийнятого сигналу (відношення сигнал/шум, SNR), що вимірюється на приймальній базовій станції, підтримувалася на цільовому значенні SNR. Зовнішній контур регулює цільове SNR, щоб підтримувати бажану частоту появи помилкових блоків (ЧПБ, BLER) або частоту появи помилкових пакетів (ЧПП, PER). Традиційний механізм керування потужністю регулює потужність передачі кожного термінала для досягнення бажаної частоти появи помилкових блоків/пакетів для передачі зворотної лінії зв'язку від термінала. Звичайно використовується код виявлення помилок, такий як циклічний надмірний код (ЦНК, CRC), щоб визначати, чи декодований кожний прийнятий блок/пакет даних коректним чином або з помилкою. Цільове SNR потім відповідно регулюється на основі результату декодування з виявленням помилок. Однак, код виявлення помилок може не використовуватися для деяких передач, наприклад, якщо службова інформація для коду виявлення помилок вважається надмірною. Для таких передач не може безпосередньо використовуватися традиційний механізм керування потужністю, який засновується на коді виявлення помилок. Отже, в галузі техніки є потреба в способах для належного регулювання потужності передачі відносно передач, коли не використовується кодування з виявленням помилок. У даному документі описуються способи виконання виявлення стирання і керування потужністю для передачі на "фізичному" каналі (наприклад, каналі керування або інформаційному каналі), який не застосовує кодування з виявленням помилок. Дані передаються у вигляді "кодових слів" на фізичному каналі, причому кожне кодове слово може бути блоком кодованих або некодованих даних. Для виявлення стирання, передавальний об'єкт (наприклад, термінал безпровідного зв'язку) передає кодові слова на фізичному каналі і через канал безпровідного зв'язку на приймальний об'єкт (наприклад, базову станцію). Базова станція обчи 9 слює метрику для кожного прийнятого кодового слова, як описано нижче, і порівнює обчислену метрику з пороговою величиною стирання. Базова станція оцінює кожне прийняте кодове слово "стерте" кодове слово або "нестерте" кодове слово на основі результату порівняння. Базова станція динамічно регулює порогову величину стирання для досягнення цільового рівня робочої характеристики, яка може бути визначена кількісно за допомогою цільової умовної частоти помилок, яка вказує імовірність того, що прийняте кодове слово декодоване з помилкою, хоч прийняте рішення, що воно є нестертим кодовим словом. Порогова величина стирання може регулюватися на основі прийнятих відомих кодових слів, які є прийнятими кодовими словами для відомих кодових слів, переданих терміналами, які здійснюють зв'язок з базовою станцією, як описано нижче. Настроювана порогова величина стирання може забезпечувати характеристику надійного виявлення стирання при різних станах каналу. Може використовуватися механізм керування потужністю з трьома контурами (внутрішній контур, зовнішній контур і третій контур), щоб керувати потужністю передачі для фізичного каналу. Внутрішній контур регулює потужність передачі для фізичного каналу, щоб підтримувати прийняте SNR на цільовому або близькому до нього значенні SNR. Зовнішній контур регулює цільове SNR на основі статусу прийнятих кодових слів ("стерте" або "нестерте") для досягнення цільової частоти стирання, яка є імовірністю оцінки прийнятого кодового слова як стертого кодового слова. Третій контур регулює порогову величину стирання на основі статусу прийнятих відомих кодових слів ("хороше", "погане" або стерте) для досягнення цільової умовної частоти помилок. Цільова частота стирання і цільова умовна частота помилок є двома мірами робочої характеристики для фізичного каналу. Різні аспекти і варіанти здійснення винаходу описані нижче більш детально. Ознаки і суть даного винаходу пояснюються в нижченаведеному докладному описі, що ілюструється кресленнями, на яких однакові посилальні позиції використовуються для відповідного позначення по всьому опису і на яких: Фіг.1 - система безпровідного зв'язку з множинним доступом; Фіг.2 - механізм керування потужністю з трьома контурами; Фіг.3А і 3В - процес оновлення другого і третього контурів для механізму керування потужністю, показаного на Фіг.2; Фіг.4 - канали даних і керування для схеми передачі даних; і Фіг.5 - блок-схема базової станції і термінала. Слово "зразковий" використовується в даному описі для позначення "використовується як приклад, екземпляр або ілюстрація". Будь-який варіант здійснення або конструктивне рішення, описане в документі як "зразкове", не повинно обов'язково розглядатися як переважне або переважне над іншими варіантами здійснення або конструктивними рішеннями. 88907 10 На Фіг.1 показана система 100 безпровідного зв'язку з множинним доступом. Система 100 включає в себе ряд базових станцій 110, які підтримують обмін інформацією для множини терміналів 120 безпровідного зв'язку. Базова станція є стаціонарною станцією, яка використовується для обміну інформацією з терміналами, і може також іменуватися як пункт доступу, Вузол В, або визначатися деякою іншою термінологією. Термінали 120 звичайно розосереджені по всій системі, і кожний термінал може бути нерухомим або мобільним. Термінал може також іменуватися як мобільна станція, користувацький пристрій (КП, UE), пристрій безпровідного зв'язку, або визначатися деякою іншою термінологією. Кожний термінал може обмінюватися інформацією з однією або більше базовими станціями по прямій і зворотній лініях зв'язку в будь-який даний момент. Це залежить від того, чи є термінал активним, чи підтримується гнучка передача обслуговування, і чи знаходиться термінал в процесі гнучкої передачі обслуговування. Для простоти на Фіг.1 показана тільки передача по зворотній лінії зв'язку. Контролер 130 системи сполучений з базовими станціями 110, забезпечує координацію і керування для цих базових станцій, і додатково керує маршрутизацією даних для терміналів, що обслуговуються цими базовими станціями. Описані способи виявлення стирання і керування потужністю можуть використовуватися для різних систем безпровідного зв'язку. Наприклад, ці способи можуть використовуватися для системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (OFDMA), і так далі. Система CDMA використовує мультиплексування з кодовим розділенням, і передачі для різних терміналів ортогоналізуються з використанням різних ортогональних кодів (наприклад, кодів Уолша) для прямої лінії зв'язку. Термінали використовують різні послідовності псевдовипадкових чисел (PN) для зворотної лінії зв'язку в CDMA і не є повністю ортогональними один до одного. Система TDMA використовує мультиплексування з часовим розділенням, і передачі для різних терміналів ортогоналізуються за допомогою передачі в різні часові інтервали. Система FDMA використовує мультиплексування з частотним розділенням, і передачі для різних терміналів ортогоналізуються за допомогою передачі в різних частотних піддіапазонах. Система OFDMA використовує мультиплексування (OFDM) з ортогональним частотним розділенням, яке ефективно ділить повну смугу частот системи на множину ортогональних піддіапазонів частот. Ці піддіапазони звичайно також іменуються як тони, піднесучі, елементи кодованого сигналу і частотні канали. Система OFDMA може використовувати різні схеми ортогонального мультиплексування і може використовувати будь-яку комбінацію мультиплексування з мультиплексування з часовим, частотним, і/або кодовим розділенням. 11 Описані в документі способи можуть використовуватися для "фізичних" каналів різних типів, які не використовують кодування з виявленням помилок. Фізичні канали можуть також іменуватися як кодові канали, транспортні канали, або визначатися деякою іншою термінологією. Фізичні канали звичайно включають в себе канали "даних", які використовуються для посилання даних трафіку/пакетів, і канали "керування", які використовуються для посилання службових/керуючих даних. Система може використовувати різні канали керування, щоб посилати різні типи керуючої інформації. Наприклад, система може використовувати (1) канал CQI, для передачі покажчиків якості каналу (CQI), які вказують якість каналу безпровідного зв'язку, (2) канал АСК для передачі підтвердження прийому (АСК) для схеми гібридного протоколу автоматичної повторної передачі (H-ARQ), (3) канал REQ для передачі запиту передачі даних, і так далі. Фізичні канали можуть використовувати або можуть не використовувати інші типи кодування, навіть притому, що не використовується кодування з виявленням помилок. Наприклад, фізичний канал може не використовувати кодування, і дані посилаються "у відкритому вигляді" на фізичному каналі. Фізичний канал може також використовувати блокове кодування з тим, щоб кожний блок даних був кодований для одержання відповідного блока кодованих даних, який потім посилається на фізичному каналі. Описані способи можуть використовуватися для будь-якого і всіх з цих різних фізичних каналів (каналів даних і керування). Для ясності, способи виявлення стирання і керування потужністю конкретно описуються нижче для зразкового каналу керування, який використовується для зворотної лінії зв'язку. Передачі від різних терміналів на цьому каналі керування можуть бути ортогонально мультиплексовані в частотному, часовому і/або кодовому просторі. При повній ортогональності ніяких перешкод не спостерігається кожним терміналом на каналі керування. Однак, в присутності частотновибіркового загасання (або змін в частотній характеристиці в ширині смуги системи) і доплерівського ефекту (внаслідок переміщення), передачі від різних терміналів можуть не бути ортогональними по відношенню одна до одної на приймальній базовій станції. Дані посилаються у вигляді блоків на зразковому каналі керування, причому кожний блок містить попередньо встановлену кількість (L) бітів даних. Кожний блок даних кодується за допомогою блокового коду, щоб одержати відповідне кодове слово або кодований блок даних. Оскільки кожний блок даних містить L бітів, існують 2L можливих різних блоків даних, які відображаються на 2L можливих кодових слів в кодовому словнику, по одному кодовому слову для кожного відмінного блока даних. Термінали передають кодові слова для блоків даних на каналі керування. Базова станція приймає кодові слова, які передаються на каналі керування різними терміналами. Базова станція виконує комплементарне декодування блока над кожним прийнятим кодовим словом, щоб одержати декодований блок да 88907 12 них, що є блоком даних, який приймається як найбільш ймовірно переданий для прийнятого кодового слова. Декодування блока може бути виконане різними способами. Наприклад, базова станція може обчислювати евклідову кодову відстань між прийнятим кодовим словом і кожним з 2L можливих дійсних кодових слів в кодовому словнику. Звичайно, евклідова кодова відстань між прийнятим кодовим словом і даним дійсним кодовим словом тим менше, чим ближче прийняте кодове слово до дійсного кодового слова, і тим більше, чим далі прийняте кодове слово від дійсного кодового слова. Блок даних, відповідний дійсному кодовому слову з самою малою евклідовою кодовою відстанню по відношенню до прийнятого кодового слова, надається як декодований блок даних для прийнятого кодового слова. Як приклад, L бітів даних для блока даних можуть бути відображені на кодове слово, яке містить К символів модуляції, для конкретної схеми модуляції (наприклад, двійкова фазова маніпуляція (ДФМ, BPSK), квадратурна фазова маніпуляція (КФМ, QPSK), фазова маніпуляція порядку М (MPSK), квадратурна амплітудна модуляція порядку М (M-QAM), і так далі). Кожне дійсне кодове слово пов'язане з відмінним набором з К символів модуляції, і можуть бути вибрані 2L наборів символів модуляції для 2L можливих дійсних кодових слів таким чином, щоб вони знаходилися на максимально можливому рознесенні (за евклідовою кодовою відстанню) один від одного. Прийняте кодове слово тоді буде містити К прийнятих символів, причому кожний прийнятий символ є версією з шумами для переданого символу модуляції. Евклідова кодова відстань між прийнятим кодовим словом і даним дійсним кодовим словом може бути обчислена як: 1 K ) di (k ) = å (sk (j) - si j ()2, ) Рівняння (1) K j =1 ) причому sk (j) є j-тим прийнятим символом для прийнятого кодового слова к; si (j) (у) є j-тим символом модуляції для дійсного кодового слова і; і di (k ) є евклідовою кодовою відстанню між прийнятим кодовим словом k і дійсним кодовим словом і. Рівняння (1) обчислює евклідову кодову відстань у вигляді середньоквадратичної помилки між К прийнятими символами для прийнятого кодового слова і К символами модуляції для дійсного кодового слова. Блок даних, відповідний дійсному кодовому слову з найменшим di (k ) , надається як декодований блок даних для прийнятого кодового слова. Без коду виявлення помилок немає прямого способу визначити, чи є коректним або має помилку декодування блока для даного прийнятого кодового слова, і що декодований блок даних є дійсно переданим блоком даних. Може визначатися і використовуватися метрика, щоб забезпечувати вказівки достовірності результату декодування. У 13 варіанті здійснення метрика може бути визначена, як викладено нижче: d (k ) m(k ) = n1 , Рівняння (2) dn2 (k ) причому dn1(k ) є евклідовою кодовою відстанню між прийнятим кодовим словом k і найближчим дійсним кодовим словом; dn2 (k ) є евклідовою кодовою відстанню між прийнятим кодовим словом k і наступним найближчим дійсним кодовим словом; і m(k) є метрикою для прийнятого кодового слова к. Якщо прийняте кодове слово є набагато більш близьким до найближчого кодового слова, ніж наступне найближче кодове слово, то метрика m(k) є малим значенням і є висока міра достовірності, що декодований блок даних є коректним. Навпаки, якщо прийняте кодове слово має приблизно рівну відстань по відношенню до найближчого кодового слова і наступного найближчого кодового слова, то метрика m(k) наближається до одиниці, або m(k)®1, і є менша достовірність, що декодований блок даних є коректним. Рівняння (2) показує одну зразкову метрику, яка заснована на відношенні евклідових кодових 88907 відстаней і яка може використовуватися, щоб визначати, чи є коректним або має помилку декодування блока для даного прийнятого кодового слова. Інші метрики також можуть використовуватися для виявлення стирання і також входять в об'єм винаходу. Загалом, метрика може задаватися на основі будь-якої відповідної функції надійності f(r, С), де r є прийнятим кодовим словом, і С є кодовим словником або сукупністю всіх можливих кодових слів. Функція f(r, С) повинна вказувати якість/надійність прийнятого кодового слова і повинна мати належну характеристику (наприклад, монотонна в залежності від надійності виявлення). Виявлення стирання може виконуватися, щоб визначати, чи задовольняє результат декодування для кожного прийнятого кодового слова попередньо встановленій мірі достовірності. Метрика m(k) для прийнятого кодового слова може порівнюватися з пороговою величиною стирання, THerasure , щоб одержати рішення про декодування для прийнятого кодового слова, як викладено нижче: m(k)< THerasure , рішення про нестерте кодове слово m(k)³ THerasure , рішення про стерте кодове слово Як показано в рівнянні (3), прийняте кодове слово оцінюється як (1) "стерте" кодове слово, якщо метрика m(k) дорівнює або більше порогової величини стирання і (2) "нестерте" кодове слово, якщо метрика m(k) менше порогової величини стирання. Базова станція може обробляти декодовані блоки даних для нестертих і стертих кодових слів різним чином. Наприклад, базова станція може використовувати для подальшої обробки декодовані блоки даних для нестертих кодових слів і може відкидати декодовані блоки даних для стертих кодових слів. Імовірність оцінки прийнятого кодового слова як стертого кодового слова називається частотою стирання і позначається як Prerasure . Частота стирання залежить від порогової величини стирання, яка використовується для виявлення стирання, і якості (SNR)прийнятого сигналу для прийнятого кодового слова. Якість сигналу може бути визначена кількісно за допомогою відношення сигнал-шум, відношення сигнал-шум-і-перешкода, і так далі. Для даного прийнятого SNR низька порогова величина стирання підвищує імовірність оцінки прийнятого кодового слова як стертого кодового слова, і зворотно. Для даної порогової величини стирання низьке прийняте SNR також підвищує імовірність оцінки прийнятого кодового слова як стертого кодового слова, і зворотно. Для даної порогової величини стирання прийняте SNR може бути встановлено (за допомогою регулювання потужності передачі для каналу керування, як описано нижче), щоб досягнути необхідної частоти стирання. 14 Рівняння (3) , Порогова величина стирання може встановлюватися для досягнення необхідної робочої характеристики для каналу керування. Наприклад, для каналу керування може використовуватися імовірність помилки, обумовленої нестертими кодовими словами, яка називається умовною частотою помилок. Ця умовна частота помилок позначається Prerror і означає нижченаведене: якщо дано, що прийняте кодове слово оцінюється як нестерте кодове слово, то імовірність того, що декодований блок даних для прийнятого кодового слова некоректний, дорівнює Prerror . Низька Prerror (наприклад, 1% або 0,1%) відповідає високій мірі достовірності результату декодування у випадку, коли приймається рішення про нестерте кодове слово. Низька Prerror може бути бажаною для багатьох типів передач, де є важливим надійне декодування. Порогова величина стирання може бути встановлена на належний рівень для досягнення необхідної Prerror . Можна чекати, що існує суворо визначений взаємозв'язок між частотою стирання Prerasure , умовною частотою помилок Prerror , пороговою величиною стирання THerasure і прийнятим SNR. Зокрема, для заданої порогової величини стирання і заданого прийнятого SNR, є конкретна частота стирання і конкретна умовна частота помилок. Шляхом зміни порогової величини стирання, може бути реалізований компроміс між частотою стирання і умовною частотою помилок. Може бути виконане комп'ютерне моделювання і/або можуть 15 88907 бути виконані емпіричні вимірювання для визначення або прогнозування взаємозв'язку між частотою стирання і умовною частотою помилок для різних значень порогової величини стирання і різних прийнятих SNR. Однак, в практичній системі, взаємозв'язки між цими чотирма параметрами можуть не бути відомими заздалегідь і можуть залежати від сценаріїв реалізації. Наприклад, конкретна порогова величина стирання, яка може досягати необхідної частоти стирання і умовної частоти помилок, може не бути відомою апріорно і може навіть змінюватися у часі, але ймовірно повільно. Крім того, не відомо, чи будуть "прогнозовані" взаємозв'язки між частотою стирання і умовною частотою помилок, одержані через моделювання або деякими іншими засобами, залишатися справедливими в реальних умовах використання. Механізм керування потужністю може використовуватися, щоб динамічно регулювати порогову величину стирання і прийняту SNR для реалізації необхідної робочої характеристики для каналу керування. Робоча характеристика каналу керування може бути визначена кількісно за допомогою цільової частоти стирання Prerasure (наприклад, частоти стирання в 10%, або Prerasure =0,1) і цільової умовної частоти помилок Prerror (наприклад, умовної частоти помилок в 1%, або Prerror =0,01), тобто парою ( Prerasure , Prerror ). На Фіг.2 показаний механізм 200 керування потужністю передачі, який може використовуватися для динамічного регулювання порогової величини стирання і керування потужністю передачі для передачі, що посилається по каналу керування від термінала на базову станцію. Механізм 200 Pcch (n + 1) = { cch (n) + DPup, для рішення UP, P Pcch (n) - DPdn, для рішення DOWN, причому Pcch (n) є потужністю передачі для інтервалу n оновлення (для) внутрішнього контуру; DPup - розмір кроку підвищення для потужності передачі; і DPdn - розмір кроку пониження для потужності передачі. Потужність передачі Pcch (n) і розміри DPup і DPdn кроків змін представлені в децибелах (дБ). Як показано в рівнянні (4), потужність передачі збільшується на DPup для кожного рішення UP і зменшується на DPdn для кожного рішення DOWN. Хоч для простоти вище не описано, рішення ТРС також може бути рішенням "холостакоманда" (без операції), якщо прийнята команда ТРС вважається дуже ненадійною, в цьому випадку потужність передачі може підтримуватися на тому ж рівні, або Pcch (n + 1) = Pcch(n). Розміри 16 керування потужністю включає в себе внутрішній контур 210 зовнішній контур 220 і третій контур 230. Внутрішній контур 210 намагається підтримувати для передачі прийняте SNR, як виміряний на базовій станції, наскільки можливо близьким до цільового SNR. Для внутрішнього контуру 210, блок 242 оцінки SNR на базовій станції оцінює прийняте SNR для передачі і видає прийняте SNR на формувач 244 керування потужністю передачі (КПП, ТРС). Формувач 244 ТРС приймає також цільове SNR для каналу керування, порівнює прийняте SNR з цільовим SNR, і формує команди ТРС на основі результатів порівняння. Кожна команда ТРС є або (1) командою UP (підвищити), яка приписує збільшення потужності передачі для каналу керування, або (2) командою DOWN (знизити), яка приписує зменшення потужності передачі. Базова станція передає на термінал команди ТРС по прямій лінії зв'язку (блок 260). Термінал приймає від базової станції і обробляє передачу прямої лінії зв'язку і видає прийняті команди ТРС на процесор 262 ТРС. Кожна прийнята команда ТРС є версією з шумами команди ТРС, посланою базовою станцією. Процесор 262 ТРС виявляє кожну прийняту команду ТРС і одержує рішення ТРС, яке може бути (1) рішенням UP, якщо прийнята команда ТРС розглядається як команда UP, або (2) рішенням DOWN, якщо прийнята команда ТРС розглядається як команда DOWN. Блок 264 регулювання потужності передачі (ТХ) регулює потужність передачі для процесу передачі на каналі керування на основі рішень ТРС від процесора 262 ТРС. Блок 264 може регулювати потужність передачі, як викладено нижче: Рівняння (4) DPup і DPdn кроків змін звичайно рівні, і можуть бути обидва встановлені в 1,0дБ, 0,5дБ, або деяке інше значення. Внаслідок втрати в тракті передачі, загасання і ефекту багатопроменевого поширення на зворотній лінії зв'язку (блок 240), які звичайно змінюються у часі і особливо для термінала мобільного зв'язку, прийняте SNR для процесу передачі на каналі керування безперервно флуктуює. Внутрішній контур 210 намагається підтримувати прийняте SNR на цільовому значенні SNR або близькому до нього в присутності змін в стані каналу зворотної лінії зв'язку. Зовнішній контур 220 постійно регулює цільове SNR для досягнення цільової частоти стирання для каналу керування. Блок 252 обчислення метрики обчислює метрику m(k) для кожного прийнятого кодового слова, одержаного від каналу керування, як описано вище. Блок 254 виявлення стирання виконує виявлення стирання для кожного прийнятого кодового слова на основі обчисленої метрики m(k) для кодового слова і порогової 17 88907 величини стирання і передає статус прийнятого кодового слова (або стерте, або нестерте) на блок 256 регулювання цільового SNR. Блок 256 регулювання цільового SNR приймає статус кожного прийнятого кодового слова і регулює цільове SNR для каналу керування, як викладено нижче: { SNRt arg et (k + 1) = SNR t arg et (k ) + DSNR, для стертого кодового слова SNRt arg et (k ) - DSNR, для нестертого кодового слова причому SNR t arg et (k ) є цільовим SNR для інтервалу k оновлення зовнішнього контуру; DSNRup, є розміром кроку підвищення для цільового SNR; і DSNRdn, є розміром кроку пониження для цільового SNR. Цільове SNR SNR t arg et (k ) і розміри DSNRup і DSNRdn, кроків змін представлені в дБ. Як показано в рівнянні (5), блок 256 зменшує цільове SNR на DSNRdn , якщо прийняте кодове слово вважається нестертим кодовим словом, що може вказувати, що прийняте SNR для каналу керування є більш високим, ніж необхідно. Навпаки, блок 256 підвищує цільове SNR на DSNRup якщо прийняте кодове слово вважається стертим кодовим словом, що може вказувати, що прийняте SNR для каналу керування є більш низьким, ніж необхідно. Розміри змін DSNRup і DSNRdn для регулювання цільового SNR можуть бути встановлені на основі нижченаведеного взаємозв'язку: æ 1 - Prerasure ö ÷, DSNRup = DSNRdn × ç Рівняння (6) ÷ ç Pr erasure ø è Наприклад, якщо цільовою частотою стирання для каналу керування є 10% (або Prerasure =0,1), то розмір кроку підвищення є 9-кратним розміром кроку пониження (або DSNRup = 9 · DSNRdn ). Якщо вибрано, що розмір кроку підвищення повинен бути 0,5дБ, то розміром кроку пониження є приблизно 0,056дБ. Більш великі значення для DSNRup і DSNRdn збільшують швидкість збіжно 18 Рівняння (5) сті для зовнішнього контуру 220. Велике значення для DSNRup також викликає більш велику флуктуацію або розкид значень цільового SNR в стійкому стані. Третій контур 230 динамічно регулює порогову величину стирання, щоб для каналу керування досягалася цільова умовна частота помилок. Термінал може передавати відоме кодове слово на каналі керування періодично або будь-якого разу, коли запускається. Базова станція приймає передане відоме кодове слово. Блок 252 обчислення метрики і виявник 254 стирання виконують виявлення стирання для кожного прийнятого відомого кодового слова на основі порогової величини стирання і таким же чином, як для прийнятих кодових слів. Оскільки кожне прийняте відоме кодове слово вважається нестертим, декодер 262 декодує прийняте відоме кодове слово і визначає, чи є декодований блок даних коректним або має помилку, що може бути виконано, оскільки кодове слово є відомим. Декодер 262 видає в блок 264 регулювання порогової величини стирання статус кожного прийнятого відомого кодового слова, яким може бути: (1) стерте кодове слово, (2) "хороше" кодове слово, якщо прийняте відоме кодове слово є нестертим кодовим слово і декодоване коректно, або (3) "погане" кодове слово, якщо прийняте відоме кодове слово є нестертим кодовим словом, але декодоване з помилкою. Блок 264 регулювання порогової величини стирання приймає статус прийнятих відомих кодових слів і регулює порогову величину стирання, як викладено нижче: { THerasure (1 + 1) = THerasure (1) + DTHup, для "хорошого" кодового слова, THerasure (1) - DTHdn, для "поганого" кодового слова, і THerasure (1), для стертого кодового слова причому THerasure (1), є пороговою величиною стирання для інтервалу 1 оновлення третього контуру; DTHup є розміром кроку підвищення для порогової величини стирання; і DTHdn є розміром кроку пониження для порогової величини стирання. Як показано в рівнянні (7), порогова величина стирання зменшується на DTHdn для кожного прийнятого відомого кодового слова, яке є "пога Рівняння (7) ним" кодовим словом. Більш низька порогова величина стирання відповідає більш суворому критерію виявлення стирання і приводить до того, що прийняті кодові слова більш ймовірно будуть вважатися стертими, що в свою чергу приводить до того, що прийняті кодові слова більш ймовірно повинні бути декодовані коректно, коли вважаються нестертими. Навпаки, порогова величина стирання збільшується на DTHup для кожного прийнятого відомого кодового слова, яке є "хорошим" кодовим словом. Більш висока порогова величина 19 стирання відповідає менш суворому критерію виявлення стирання, внаслідок чого прийняте кодове слово менш ймовірно буде вважатися стертим, що в свою чергу приводить до того, що прийняте кодове слово більш ймовірно буде декодоване з помилкою, коли вважається нестертим. Порогова величина стирання підтримується на однаковому рівні для прийнятих відомих кодових слів, які є стертими. Розміри змін DTHup і DTHdn для регулювання порогової величини стирання можуть бути встановлені на основі нижченаведеного взаємозв'язку: æ 1 - Prerror ö ÷ DTHdn = DTHup × ç Рівняння (8) ÷ ç Pr error ø è Наприклад, якщо цільовою умовною частотою помилок для каналу керування є 1%, то розміром кроку пониження є 99-кратний розмір кроку підвищення. Величина DTHup і DTHdn може бути визначена на основі очікуваної величини для прийнятих символів, необхідної швидкості збіжності для третього контуру, і можливо інших факторів. Загалом, регулювання порогової величини стирання залежить від задання метрики, яка використовується для виявлення стирання. Рівняння (7) і (8) засновані на метриці, заданій, як показано в рівнянні (2). Метрика також може задаватися іншими способами (наприклад, m(k)=dn2(k)/dn1(k), замість m(k)=dn1(k)/dn2(k), у випадку чого регулювання порогової величини стирання може бути модифіковане відповідно. Регульована порогова величина стирання також може використовуватися в комбінації з будь-якою методикою виявлення стирання для реалізації надійної робочої характеристики виявлення стирання для різних станів каналу. Порогова величина стирання, THerasure (1) , може динамічно регулюватися різним чином. У одному варіанті здійснення, базова станція підтримує окремий третій контур для кожного термінала, який здійснює зв'язок з базовою станцією. Цей варіант здійснення дозволяє регулювати порогову величину стирання для кожного термінала індивідуально, що забезпечує конкретне пристосування робочої характеристики каналу керування для термінала. Наприклад, різні термінали можуть мати різні цільові умовні частоти помилок, що може досягатися з використанням окремих третіх контурів для цих терміналів. У іншому варіанті здійснення, базова станція підтримує єдиний третій контур для всіх терміналів, які здійснюють зв'язок з базовою станцією. Загальна порогова величина стирання потім використовується для виявлення стирання для всіх цих терміналів, а також оновлюється на основі відомих кодових слів, прийнятих базовою станцією від цих терміналів. Цей варіант здійснення забезпечує хорошу робочу характеристику для всіх терміналів, якщо робоча характеристика каналу керування є стійкою для цих терміналів для різних станів каналу. Цей варіант здійснення враховує більш високу швидкість збіжності для третього контуру, а також зменшує 88907 20 службову інформацію, оскільки кожний термінал може передавати відоме кодове слово на більш низькій швидкості (наприклад, один раз в кожні декілька сотень мілісекунд). У наступному варіанті здійснення, єдиний третій контур підтримується базовою станцією для кожної групи терміналів, які мають однакову робочу характеристику каналу керування, і порогова величина стирання оновлюється на основі відомих кодових слів, прийнятих базовою станцією від всіх терміналів в групі. Внутрішній контур 210, зовнішній контур 220 і третій контур 230 звичайно оновлюються з різними швидкостями. Внутрішній контур 210 є контуром з самою високою швидкістю з цих трьох контурів, і потужність передачі для каналу керування може оновлюватися з конкретною швидкістю (наприклад, 150 разів за секунду). Зовнішній контур 220 є контуром з наступною за величиною швидкістю, і цільове SNR може оновлюватися будь-якого разу, коли приймається кодове слово на каналі керування. Третій контур 230 є самим повільним за швидкістю контуром, і порогова величина стирання може оновлюватися будь-якого разу, коли приймається відоме кодове слово на каналі керування. Швидкості оновлення для цих трьох контурів можуть бути вибрані для досягнення необхідної робочої характеристики для виявлення стирання і керування потужністю. Для описаного вище варіанта здійснення цільова умовна частота помилок Prerror використовується як один із заходів робочої характеристики для каналу керування, і третій контур проектується для досягнення цього значення Prerror . Також можуть використовуватися інші заходи робочої характеристики для каналу керування, і третій контур може проектуватися відповідно. Наприклад, для третього контуру може використовуватися цільова імовірність, що прийняте кодове слово декодується з помилкою, коли оцінюється як стерте. На Фіг.3А і 3В показана блок-схема процесу 300 для оновлення другого і третього контурів механізму 300 керування потужністю. Прийняте кодове слово k спочатку одержують від каналу керування (етап 312). Для прийнятого кодового слова обчислюється метрика m(k), наприклад, як описано вище, (етап 314) і порівнюється з пороговою величиною стирання (етап 316). Якщо обчислена метрика m(k) більше або дорівнює пороговій величині стирання, як визначається на етапі 320, і якщо прийняте кодове слово не є відомим кодовим словом, як визначається на етапі 322, то прийняте кодове слово оголошується як стерте кодове слово (етап 324). Цільове SNR збільшується на DSNRup , розмір кроку, якщо обчислена метрика m(k) більше або дорівнює пороговій величині стирання, незалежно від того, чи є відомим прийняте кодове слово, чи ні (етап 326). Після етапу 326 процес повертається на етап 312 для обробки наступного прийнятого кодового слова. Якщо обчислена метрика m(k) менше порогової величини стирання, як визначається на етапі 320, і якщо прийняте кодове слово не є відомим кодовим словом, як визначається на етапі 332, то 21 прийняте кодове слово оцінюється як нестерте кодове слово (етап 334), і цільове SNR зменшується на розмір кроку DTHdn (етап 336). Процес повертається на етап 312 для обробки наступного прийнятого кодового слова. Якщо обчислена метрика m(k) менше порогової величини стирання, як визначається на етапі 320, і якщо прийняте кодове слово не є відомим кодовим словом, як визначається на етапі 332, то (згідно Фіг.3В) прийняте кодове слово декодується (етап 340). Якщо декодування було коректним, як визначається на етапі 342, то прийняте відоме кодове слово оцінюється як "хороше" кодове слово (етап 344), і порогова величина стирання збільшується на розмір кроку DTHup (етап 346). Інакше, якщо мала місце помилка декодування, як визначається на етапі 342, то прийняте відоме кодове слово оцінюється як "погане" кодове слово (етап 354), і порогова величина стирання зменшується на розмір кроку DTHdn (етап 356). Від блоків 346 і 356 процес повертається на етап 312 за Фіг.3А для обробки наступного прийнятого кодового слова. Як зазначено вище, описані способи можуть використовуватися для різних типів фізичних каналів, які не використовують кодування з виявленням помилок. Використання цих способів для зразкової схеми передачі даних описане нижче. Для цієї схеми передачі термінал, для якого бажано приймати передачу прямої лінії зв'язку, оцінює якість прийнятого сигналу прямої лінії зв'язку для його обслуговуючої базової станції (наприклад, на основі пілот-сигналу, що передається базовою станцією). Оцінка якості прийнятого сигналу може бути перетворена на L-бітове значення, яке називається покажчиком (CQI) якості каналу. CQI може вказувати прийняте SNR для прямої лінії зв'язку, швидкість передачі даних, що підтримується для прямої лінії зв'язку, і так далі. У будь-якому випадку, над CQI виконується блокове кодування, щоб одержати кодове слово CQI. Як конкретний приклад, L може дорівнювати 4, і кодове слово CQI може містити 16 символів модуляції QPSK, або [si (1) si (2)...1si (16 )] . Термінал передає кодове слово CQI на каналі CQI (який є одним з каналів керування) на обслуговуючу базову станцію. Обслуговуюча базова станція приймає кодове слово CQI, послане на каналі CQI, і виконує виявлення стирання над прийнятим кодовим словом CQI. Якщо прийняте кодове слово CQI не є стертим, то обслуговуюча базова станція декодує прийняте кодове слово CQI і використовує декодований CQI, щоб планувати передачу даних для термінала. На Фіг.4 показаний набір даних і каналів керування, які використовуються для зразкової схеми передачі даних. Термінал вимірює якість прийнятого сигналу для прямої лінії зв'язку і передає кодове слово CQI на каналі CQI. Термінал постійно вимірює якість прямої лінії зв'язку і посилає оновлені кодові слова CQI на каналі CQI. Таким чином, відкидання прийнятих кодових слів CQI, які вважалися стертими, не погіршує робочу характеристику системи. Однак, прийняті кодові слова CQI, які 88907 22 вважалися нестертими, повинні мати високу якість, оскільки передача прямої лінії зв'язку може плануватися на основі інформації, що міститься в цих нестертих кодових словах CQI. Якщо термінал спланований для передачі прямої лінії зв'язку, то обслуговуюча базова станція обробляє пакети даних, щоб одержати кодовані пакети, і передає на термінал кодовані пакети на інформаційному каналі прямої лінії зв'язку. Для схеми гібридного протоколу автоматичної повторної передачі (Н-ARQ), кожний кодований пакет розділяється на множину підблоків і одноразово передається один підблок для кодованого пакета. Оскільки кожний підблок для даного кодованого пакета приймається на інформаційному каналі прямої лінії зв'язку, термінал намагається декодувати і відновлювати пакет на основі всіх підблоків, прийнятих для пакета на теперішній момент часу. Термінал здатний відновлювати пакет на основі часткової передачі, оскільки підблоки містять надмірну інформацію, яка є корисною для декодування у випадку, коли якість прийнятого сигналу є низькою, але не потрібна у разі хорошої якості прийнятого сигналу. Термінал потім передає підтвердження прийому (АСК) на каналі АСК, якщо пакет декодований коректно, або відсутність підтвердження прийому (NAK) в іншому випадку. Процес передачі для прямої лінії зв'язку продовжується таким чином доти, поки всі кодовані пакети не будуть передані на термінал. Описані способи можуть бути корисними для каналу CQI. Виявлення стирання може виконуватися на кожному прийнятому кодовому слові CQI, як описано вище. Потужність передачі для каналу CQI може регулюватися з використанням механізму 300 керування потужністю для реалізації необхідної робочої характеристики для каналу CQI (наприклад, необхідної частоти стирання і необхідної умовної частоти помилок). Потужність передачі для інших каналів керування (наприклад, каналу АСК) і інформаційних каналів зворотної лінії зв'язку також може бути встановлена на основі керованої-за-потужністю потужності передачі для каналу CQI. Для ясності, способи виявлення стирання і керування потужністю були описані конкретно для зворотної лінії зв'язку. Ці способи також можуть використовуватися для виявлення стирання і керування потужністю для передачі, що посилається по прямій лінії зв'язку. На Фіг.5 показана блок-схема варіанта виконання базової станції 110х і термінала 120х. У зворотній лінії зв'язку, в терміналі 120х, процесор 510 даних передачі (ТХ) приймає і обробляє (наприклад, форматує, кодує, здійснює перемежовування і модулює) дані трафіку зворотної лінії зв'язку (ЗЛЗ, RL) і забезпечує символи модуляції для даних трафіку. Процесор 510 даних ТХ також обробляє керуючі дані (наприклад, CQI) від контролера 520 і забезпечує символи модуляції для керуючих даних. Модулятор (MOD) 512 обробляє символи модуляції для даних трафіку і керуючих даних і символи пілот-сигналу і забезпечує послідовність комплексних значень елементарних сигналів. Обробка, яка виконується процесором 510 даних ТХ і 23 модулятором 512, залежить від системи. Наприклад, модулятор 512 може виконувати модуляцію OFDM, якщо система використовує OFDM. Блок (TMTR) 514 передавача формує (наприклад, перетворює в аналогову форму, посилює, фільтрує, і перетворює з підвищенням за частотою) послідовність елементарних сигналів і формує сигнал зворотної лінії зв'язку, який направляється через дуплексор (D) 516 і передається через антену 518. На базовій станції 110х, сигнал зворотної лінії зв'язку від термінала 120х приймається за допомогою антени 552, проходить через дуплексор 554 і подається на блок (RCVR) 556 приймача. Блок 556 приймача формує (наприклад, фільтрує, посилює і перетворює з пониженням за частотою) прийнятий сигнал і додатково оцифровує перетворений сигнал, щоб одержати потік вибірок даних. Демодулятор (DEMOD) 558 обробляє вибірки даних, щоб одержати оцінки символів. Процесор 560 даних прийому (RX) потім обробляє (наприклад, здійснює зворотне перемежовування і декодує) оцінки символів, щоб одержати декодовані дані для термінала 120х. Процесор 560 даних RX виконує також виявлення стирання і видає в контролер 570 статус кожного прийнятого кодового слова, яке використовується для керування потужністю. Обробка за допомогою демодулятора 558 і процесора 560 даних RX є комплементарною по відношенню до обробки, що виконується за допомогою модулятора 512 і процесора 510 даних ТХ, відповідно. Обробка для передачі прямої лінії зв'язку може бути виконана подібно описаній вище для зворотної лінії зв'язку. Обробка для передач зворотної лінії зв'язку і прямої лінії зв'язку звичайно визначається відповідно до системи. Для керування потужністю зворотної лінії зв'язку блок 574 оцінки SNR оцінює прийняте відношення SNR для термінала 120х і видає прийняте відношення SNR в формувач 576 ТРС. Формувач 576 ТРС приймає також цільове SNR і формує команди ТРС для термінала 120х. Команди ТРС обробляються процесором 582 даних ТХ, додатково обробляються модулятором 584, формуються блоком 586 передавача, проходять через дуплексор 554 і передаються через антену 552 на термінал 120х. У терміналі 120х сигнал прямої лінії зв'язку від базової станції 110х приймається за допомогою антени 518, проходить через дуплексор 516, перетворюється і оцифровується за допомогою блока 540 приймача, обробляється демодулятором 542 і додатково обробляється процесором 544 даних RX, щоб одержати прийняті команди ТРС. Процесор 524 ТРС потім виявляє прийняті команди ТРС, щоб одержати рішення ТРС, які використовуються для здійснення регулювання керування потужністю передачі. Модулятор 512 приймає сигнали регулювання від процесора 524 ТРС і регулює потужність передачі для передачі зворотної лінії зв'язку. Керування потужністю передачі для прямої лінії зв'язку може бути здійснене подібним чином. Контролери 520 і 570 керують різними блоками обробки в терміналі 120х і базовій станції 110х, відповідно. Контролер 520 і 570 може також вико 88907 24 нувати різні функції для виявлення стирання і керування потужністю для прямої лінії зв'язку і зворотної лінії зв'язку. Наприклад, кожний контролер може реалізувати функції блока оцінки SNR, формувача ТРС і блока регулювання цільового SNR для своєї лінії зв'язку. Контролер 570 і процесор 560 даних RX може також забезпечувати виконання процесу 300 за Фіг.3А і 3В. Запам'ятовуючі пристрої 522 і 572 зберігають дані і програмні коди для контролерів 520 і 570, відповідно. Описані способи виявлення стирання і керування потужністю можуть бути реалізовані за допомогою різних засобів. Наприклад, ці способи можуть бути здійснені у вигляді апаратних засобів, програмного забезпечення або їх комбінації. Для апаратного виконання блоки обробки, що використовуються для виконання виявлення стирання, і/або керування потужністю можуть бути здійснені в рамках однієї або декількох проблемноорієнтованих інтегральних мікросхем (ASIC), цифрових процесорів (DSP) сигналів, пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних пристроїв, розроблених для виконання описаних функцій або їх комбінації. Для програмного виконання описані способи можуть бути здійснені за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують описані функції. Програмні коди можуть зберігатися в запам'ятовуючому пристрої (наприклад, запам'ятовуючому пристрої 572 за Фіг.5) і виконуватися процесором (наприклад, контролером 570). Запам'ятовуючий пристрій може бути реалізований в рамках процесора або бути зовнішнім по відношенню до процесора. У цьому випадку він може бути комунікативно сполучений з процесором через різні засоби, як відомо в даній галузі техніки. Попередній опис розкритих варіантів здійснення призначений для того, щоб дати можливість будь-якому фахівцеві в даній галузі техніки реалізувати або використати даний винахід. Різні модифікації цих варіантів здійснення будуть очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені при цьому, можуть застосовуватися для інших варіантів здійснення без зміни суті або об'єму винаходу. Таким чином, даний винахід не обмежується описаними варіантами здійснення, а повинен відповідати самому широкому об'єму, сумісному з розкритими принципами і новими ознаками. Перелік посилальних позицій 130 Контролер системи 200 Передача по зворотній лінії зв'язку 210 Внутрішній контур 220 Зовнішній контур 230 Третій контур 240 Зворотна лінія зв'язку 242 Блок оцінки SNR 244 Формувач команд керування потужністю передачі 252 Блок обчислення метрики 254 Блок виявлення стирання 25 256 Блок регулювання цільового SNR 260 Пряма лінія зв'язку 262 Процесор ТРС 262 Декодер 264 Блок регулювання потужності передачі 264 Блок регулювання порогової величини стирання 312 Одержати прийняте кодове слово k з каналу керування 314 Обчислити метрику m(k) для прийнятого кодового слова k 316 Порівняти метрику m(k) з пороговою величиною THerasure 320 m(k)³ THerasure ? 322 Прийняте кодове слово є відомим кодовим словом ? 324 Оцінити прийняте кодове слово k як стерте кодове слово 326 Збільшити цільове SNR на DSNRup 332 Прийняте кодове слово є відомим кодовим словом ? 334 Оцінити прийняте кодове слово k як нестерте кодове слово 336 Зменшити цільове SNR на DSNRdn 340 Декодувати прийняте кодове слово 342 Помилка декодування? 88907 26 344 Оцінити прийняте кодове слово k як "хороше" кодове слово 346 Збільшити порогову величину стирання на DTNup 354 Оцінити прийняте кодове слово k як "погане" кодове слово 356 Зменшити порогову величину стирання на DTHdn 510 Процесор даних передачі (ТХ) 512 Модулятор 514 Передавач 522 Запам'ятовуючий пристрій 520 Контролер 524 Процесор ТРС 540 Приймач 542 Демодулятор 544 Процесор даних прийому 556 Приймач 558 Демодулятор 560 Процесор даних прийому 570 Контролер 572 Запам'ятовуючий пристрій 574 Блок оцінки SNR 576 Формувач команд керування потужністю передачі 582 Процесор даних передачі (ТХ) 584 Модулятор 586 Передавач 27 88907 28 29 Комп’ютерна верстка Л. Ціхановська 88907 Підписне 30 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
