Штучний зубопротезний альвеолярний відросток із коренем зуба (варіанти)

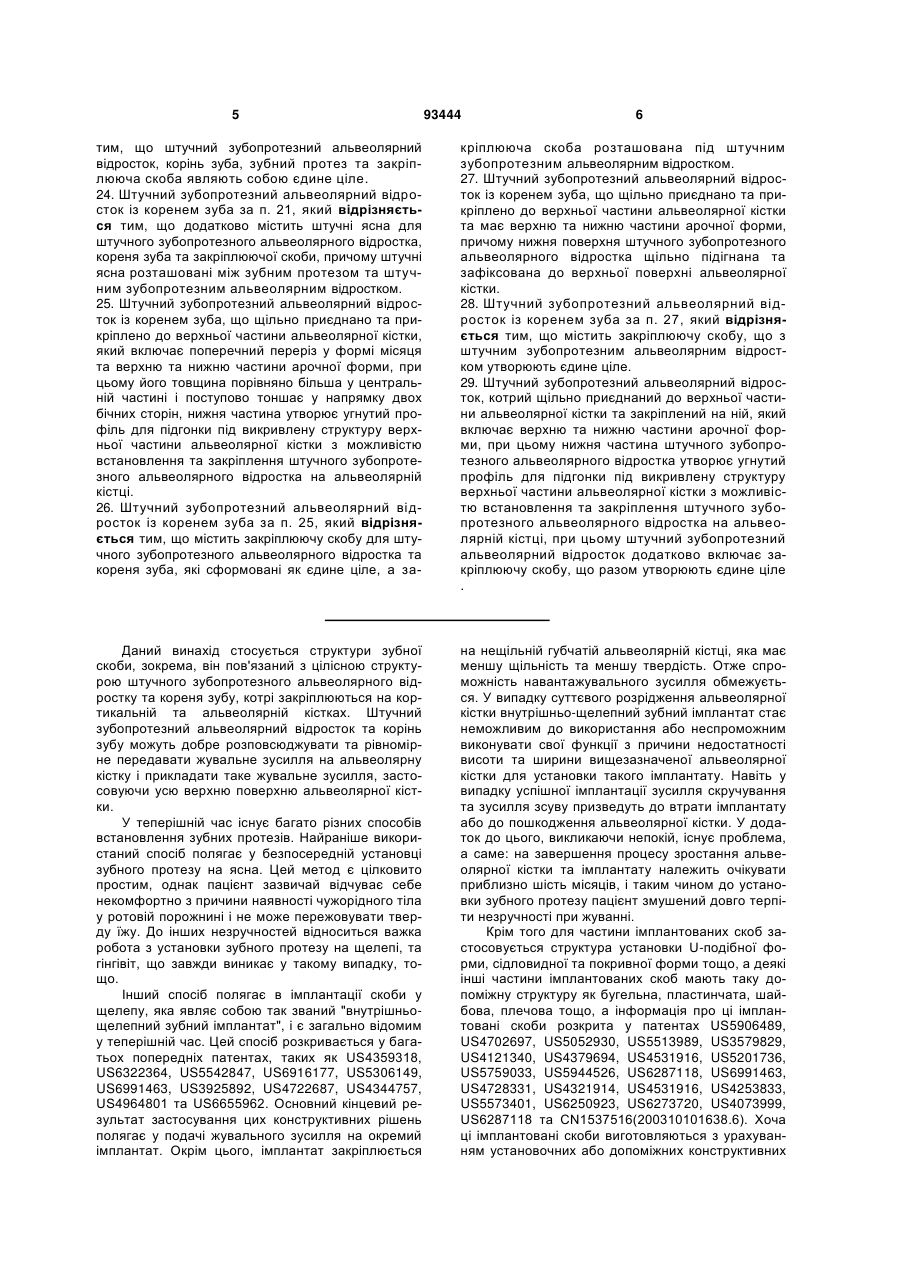

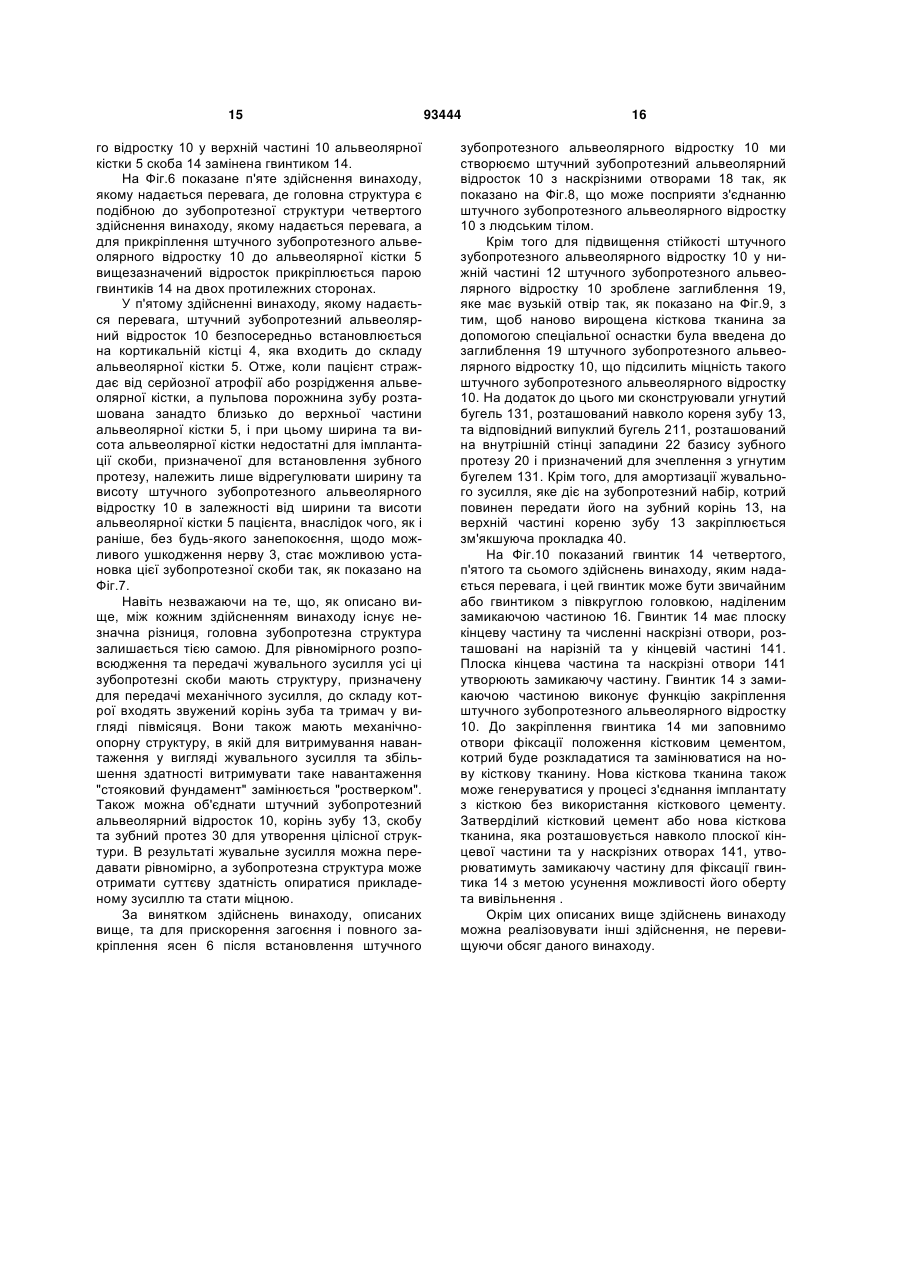

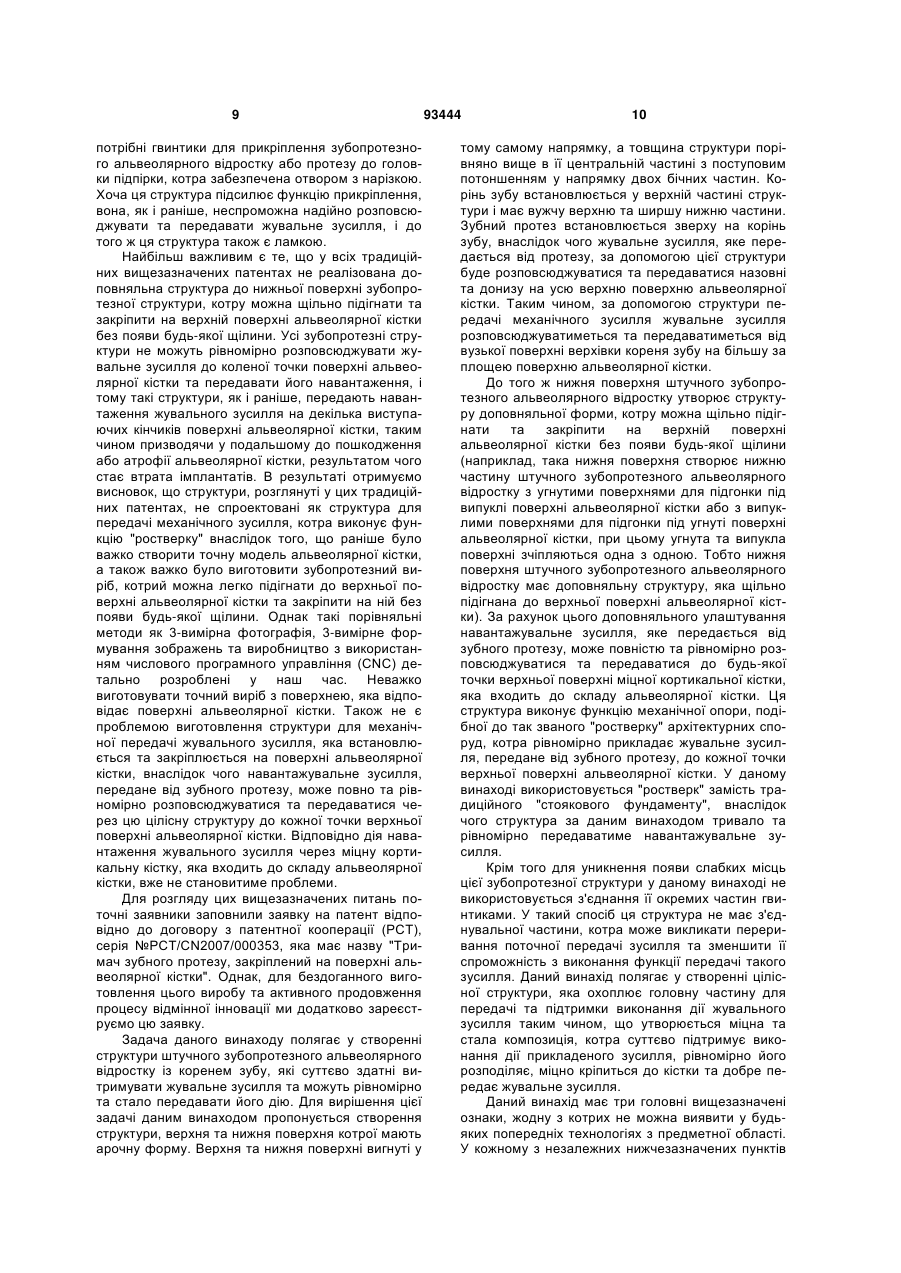

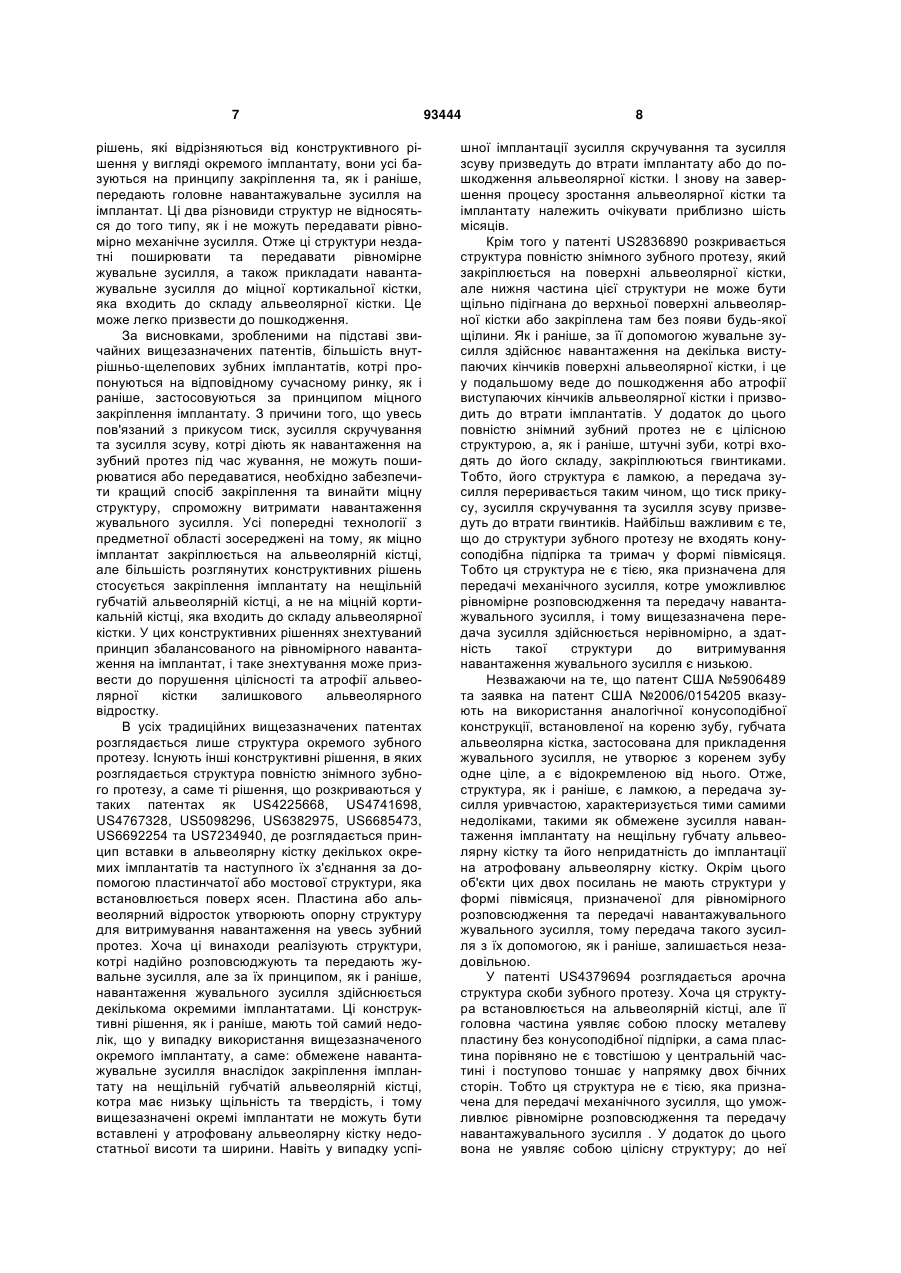

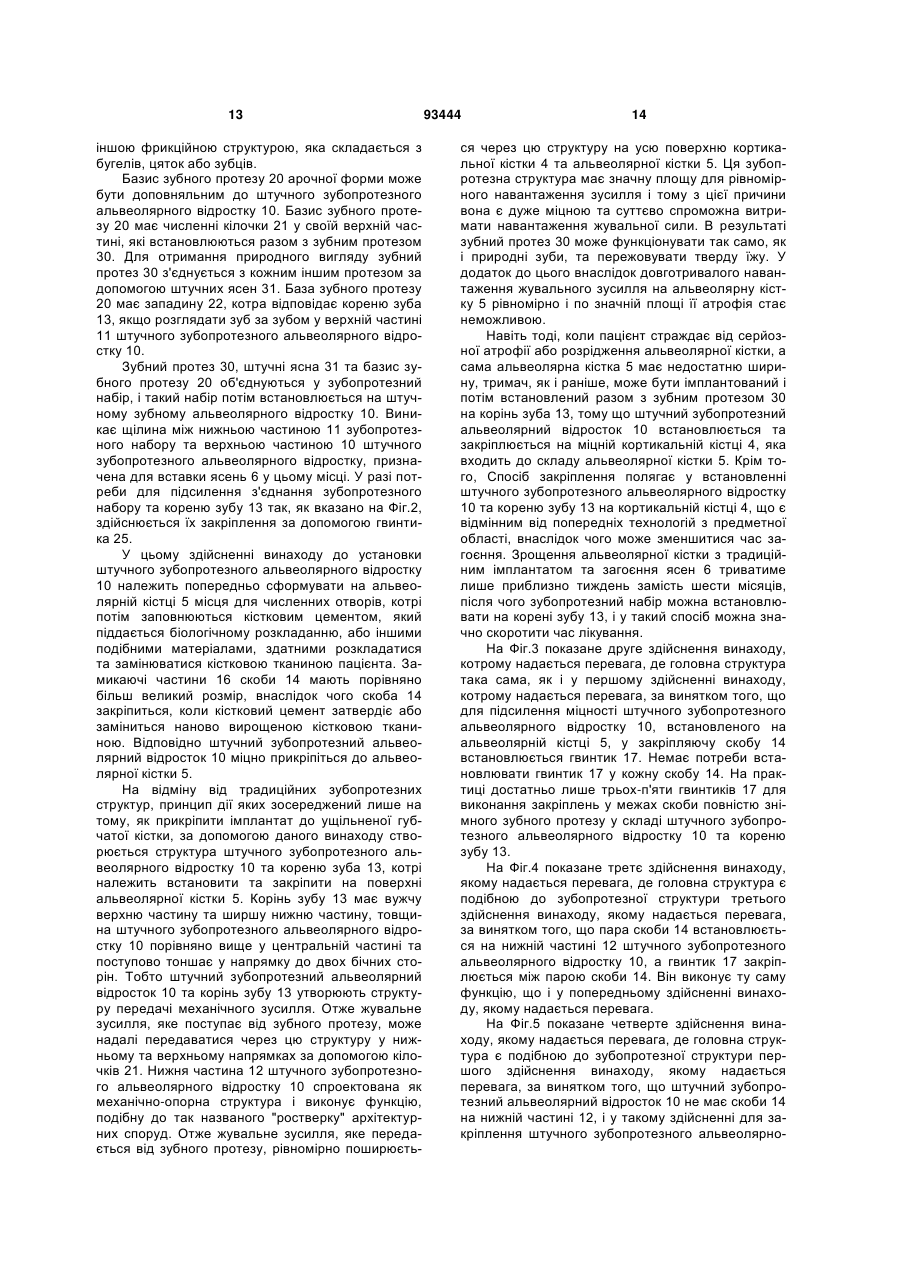

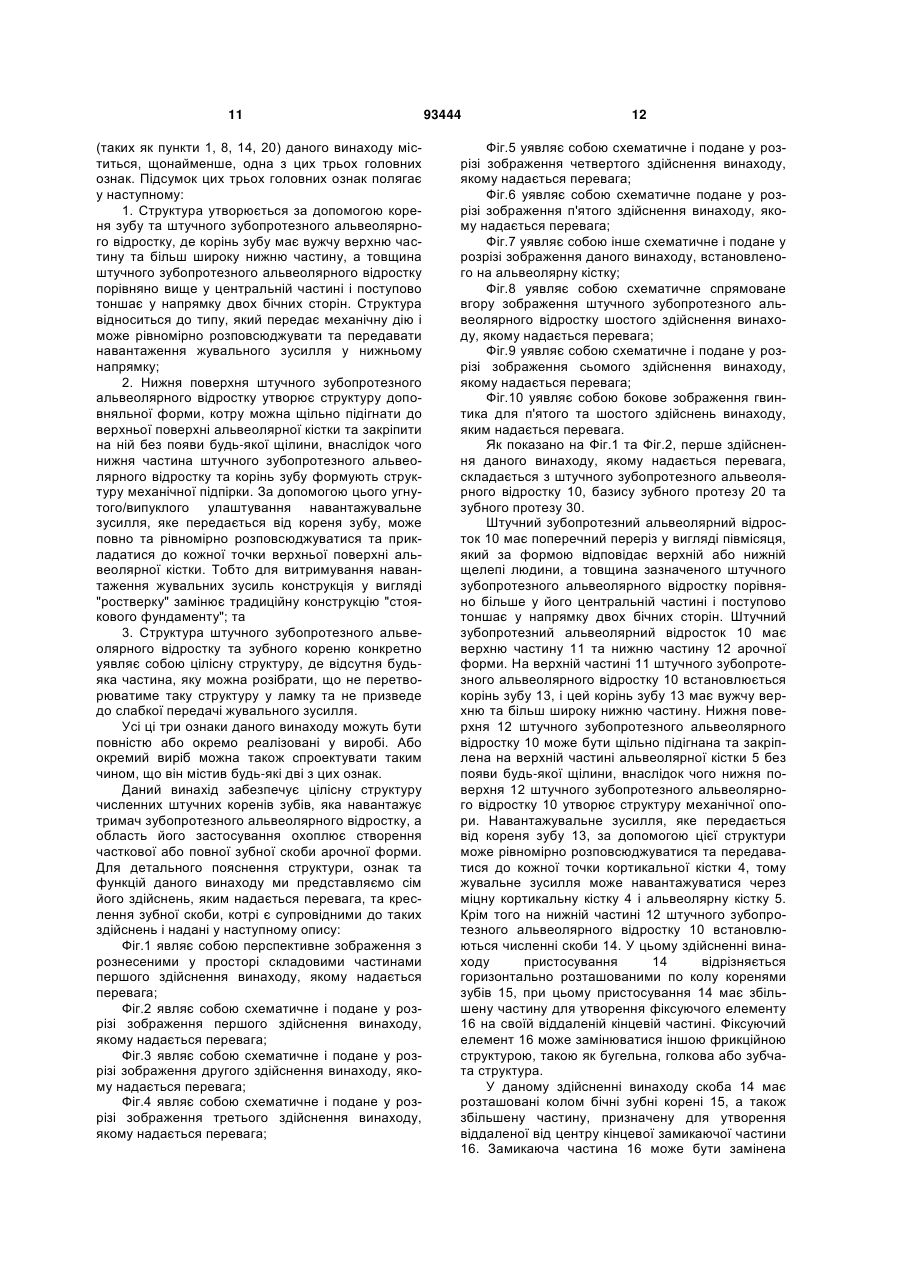

1. Штучний зубопротезний альвеолярний відросток із коренем зуба, що щільно приєднано та прикріплено до верхньої частини альвеолярної кістки, який включає верхню та нижню частини арочної форми, при цьому його товщина порівняно більша у центральній частині і поступово тоншає у напрямку двох бічних сторін, а на верхній частині вбудовано корінь зуба, що має вужчу верхню частину та ширшу нижню частину, причому нижня поверхня штучного зубопротезного альвеолярного відростка виконана з можливістю щільної підгонки до верхньої поверхні альвеолярної кістки, а штучний зубопротезний альвеолярний відросток та корінь зуба утворюють єдине ціле. 2. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 1, який відрізняється тим, що додатково включає базис зубного протеза із поперечним перерізом арочної форми, що має щонайменше один кілок, розташований на верхній частині бази арочної форми, причому верхня частина кожного кілочка вмонтована у зубний протез, нижня частина бази арочної форми має западину, що відповідає місцям розташування коренів зубів, а база зубного протеза розташована над штучним зубопротезним альвеолярним відростком і коренем зуба. 2 (19) 1 3 під викривлену структуру верхньої частини альвеолярної кістки для можливості встановлення та закріплення штучного зубопротезного альвеолярного відростка на альвеолярній кістці. 9. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 8, який відрізняється тим, що додатково включає зубний протез, розташований на верхній частині кореня зуба, при цьому нижня частина зубного протеза має западину, яка безпосередньо співпадає з коренем зуба, а штучний зубопротезний альвеолярний відросток, корінь зуба та зубний протез являють собою єдине ціле. 10. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 8, який відрізняється тим, що додатково включає закріплюючу скобу для закріплення штучного зубопротезного альвеолярного відростка та кореня зуба, розташовану під штучним зубопротезним альвеолярним відростком. 11. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 8, який відрізняється тим, що додатково включає зубний протез та закріплюючу скобу для закріплення штучного зубопротезного альвеолярного відростка та кореня зуба, яка розташована під штучним зубопротезним альвеолярним відростком, а зубний протез на верхній частині кореня зуба. 12. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 11, який відрізняється тим, що штучний зубопротезний альвеолярний відросток, корінь зуба, зубний протез та закріплююча скоба являють собою єдине ціле. 13. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 10, який відрізняється тим, що додатково включає штучні ясна для штучного зубопротезного альвеолярного відростка, корінь зуба та закріплюючу скобу, при цьому штучні ясна розташовані між зубним протезом та штучним зубопротезним альвеолярним відростком. 14. Штучний зубопротезний альвеолярний відросток із коренем зуба, що встановлено та закріплено на верхній частині альвеолярної кістки, який включає: верхню та нижню частини арочної форми, при цьому корінь зуба вбудований в верхню частину, а нижня частина штучного зубопротезного альвеолярного відростка утворює угнутий профіль для підгонки під викривлену структуру верхньої частини альвеолярної кістки з можливістю встановлення та закріплення штучного зубопротезного альвеолярного відростка на альвеолярній кістці, зубний протез, розташований на верхній частині кореня зуба, при цьому нижня частина зубного протеза має западину, яка безпосередньо співпадає з коренем зуба, причому штучний зубопротезний альвеолярний відросток та корінь зуба являють собою єдине ціле. 15. Штучний зубопротезний альвеолярний відросток із коренем зуба, що встановлено та закріплено на верхній частині альвеолярної кістки, який включає: верхню та нижню частини арочної форми, при цьому корінь зуба вбудований у верхню частину, а нижня частина штучного зубопротезного альвеолярного відростка утворює угнутий профіль 93444 4 для підгонки під викривлену структуру верхньої частини альвеолярної кістки з можливістю встановлення та закріплення штучного зубопротезного альвеолярного відростка на альвеолярній кістці, закріплюючу скобу для штучного зубопротезного альвеолярного відростка та кореня зуба, яка розташована під штучним альвеолярним відростком, причому штучний зубопротезний альвеолярний відросток, корінь зуба та зубний протез являють собою єдине ціле. 16. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 15, який відрізняється тим, що додатково включає зубний протез, розташований на верхній частині кореня зуба. 17. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 15, який відрізняється тим, що штучний зубопротезний альвеолярний відросток, корінь зуба, зубний протез та закріплююча скоба являють собою єдине ціле. 18. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 15, який відрізняється тим, що додатково включає штучні ясна для штучного зубопротезного альвеолярного відростка, кореня зуба та закріплюючої скоби, причому штучні ясна розташовані між зубним протезом та штучним зубопротезним альвеолярним відростком. 19. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 16, що встановлено та закріплено на верхній частині альвеолярної кістки, який включає: верхню та нижню частини арочної форми, при цьому корінь зуба з'єднаний з верхньою частиною, а нижня частина штучного зубопротезного альвеолярного відростка утворює додаткову форму до верхньої поверхні альвеолярної кістки так, що нижня поверхня прилягає до поверхні альвеолярної кістки без зазору та закріплюється на ній. 20. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 19, який відрізняється тим, що додатково включає зубний протез, розташований на верхній частині кореня зуба, при цьому нижня частина зубного протеза має западину, яка безпосередньо співпадає з коренем зуба, а штучний зубопротезний альвеолярний відросток, корінь зуба та зубний протез являють собою єдине ціле. 21. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 20, який відрізняється тим, що додатково включає закріплюючу скобу для закріплення штучного зубопротезного альвеолярного відростка та кореня зуба, причому штучний зубопротезний альвеолярний відросток, корінь зуба та закріплююча скоба утворюють єдине ціле, а закріплююча скоба розташована під штучним зубопротезним альвеолярним відростком. 22. Штучний зубопротезний альвеолярний відросток із коренем зуба за пп. 20 та 21, який відрізняється тим, що закріплюючу скобу для штучного зубопротезного альвеолярного відростка та кореня зуба розташовано під зубопротезним альвеолярним відростком, а протез - зверху на зубі. 23. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 22, який відрізняється 5 93444 6 тим, що штучний зубопротезний альвеолярний відросток, корінь зуба, зубний протез та закріплююча скоба являють собою єдине ціле. 24. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 21, який відрізняється тим, що додатково містить штучні ясна для штучного зубопротезного альвеолярного відростка, кореня зуба та закріплюючої скоби, причому штучні ясна розташовані між зубним протезом та штучним зубопротезним альвеолярним відростком. 25. Штучний зубопротезний альвеолярний відросток із коренем зуба, що щільно приєднано та прикріплено до верхньої частини альвеолярної кістки, який включає поперечний переріз у формі місяця та верхню та нижню частини арочної форми, при цьому його товщина порівняно більша у центральній частині і поступово тоншає у напрямку двох бічних сторін, нижня частина утворює угнутий профіль для підгонки під викривлену структуру верхньої частини альвеолярної кістки з можливістю встановлення та закріплення штучного зубопротезного альвеолярного відростка на альвеолярній кістці. 26. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 25, який відрізняється тим, що містить закріплюючу скобу для штучного зубопротезного альвеолярного відростка та кореня зуба, які сформовані як єдине ціле, а за кріплююча скоба розташована під штучним зубопротезним альвеолярним відростком. 27. Штучний зубопротезний альвеолярний відросток із коренем зуба, що щільно приєднано та прикріплено до верхньої частини альвеолярної кістки та має верхню та нижню частини арочної форми, причому нижня поверхня штучного зубопротезного альвеолярного відростка щільно підігнана та зафіксована до верхньої поверхні альвеолярної кістки. 28. Штучний зубопротезний альвеолярний відросток із коренем зуба за п. 27, який відрізняється тим, що містить закріплюючу скобу, що з штучним зубопротезним альвеолярним відростком утворюють єдине ціле. 29. Штучний зубопротезний альвеолярний відросток, котрий щільно приєднаний до верхньої частини альвеолярної кістки та закріплений на ній, який включає верхню та нижню частини арочної форми, при цьому нижня частина штучного зубопротезного альвеолярного відростка утворює угнутий профіль для підгонки під викривлену структуру верхньої частини альвеолярної кістки з можливістю встановлення та закріплення штучного зубопротезного альвеолярного відростка на альвеолярній кістці, при цьому штучний зубопротезний альвеолярний відросток додатково включає закріплюючу скобу, що разом утворюють єдине ціле . Даний винахід стосується структури зубної скоби, зокрема, він пов'язаний з цілісною структурою штучного зубопротезного альвеолярного відростку та кореня зубу, котрі закріплюються на кортикальній та альвеолярній кістках. Штучний зубопротезний альвеолярний відросток та корінь зубу можуть добре розповсюджувати та рівномірне передавати жувальне зусилля на альвеолярну кістку і прикладати таке жувальне зусилля, застосовуючи усю верхню поверхню альвеолярної кістки. У теперішній час існує багато різних способів встановлення зубних протезів. Найраніше використаний спосіб полягає у безпосередній установці зубного протезу на ясна. Цей метод є цілковито простим, однак пацієнт зазвичай відчуває себе некомфортно з причини наявності чужорідного тіла у ротовій порожнині і не може пережовувати тверду їжу. До інших незручностей відноситься важка робота з установки зубного протезу на щелепі, та гінгівіт, що завжди виникає у такому випадку, тощо. Інший спосіб полягає в імплантації скоби у щелепу, яка являє собою так званий "внутрішньощелепний зубний імплантат", і є загально відомим у теперішній час. Цей спосіб розкривається у багатьох попередніх патентах, таких як US4359318, US6322364, US5542847, US6916177, US5306149, US6991463, US3925892, US4722687, US4344757, US4964801 та US6655962. Основний кінцевий результат застосування цих конструктивних рішень полягає у подачі жувального зусилля на окремий імплантат. Окрім цього, імплантат закріплюється на нещільній губчатій альвеолярній кістці, яка має меншу щільність та меншу твердість. Отже спроможність навантажувального зусилля обмежується. У випадку суттєвого розрідження альвеолярної кістки внутрішньо-щелепний зубний імплантат стає неможливим до використання або неспроможним виконувати свої функції з причини недостатності висоти та ширини вищезазначеної альвеолярної кістки для установки такого імплантату. Навіть у випадку успішної імплантації зусилля скручування та зусилля зсуву призведуть до втрати імплантату або до пошкодження альвеолярної кістки. У додаток до цього, викликаючи непокій, існує проблема, а саме: на завершення процесу зростання альвеолярної кістки та імплантату належить очікувати приблизно шість місяців, і таким чином до установки зубного протезу пацієнт змушений довго терпіти незручності при жуванні. Крім того для частини імплантованих скоб застосовується структура установки U-подібної форми, сідловидної та покривної форми тощо, а деякі інші частини імплантованих скоб мають таку допоміжну структуру як бугельна, пластинчата, шайбова, плечова тощо, а інформація про ці імплантовані скоби розкрита у патентах US5906489, US4702697, US5052930, US5513989, US3579829, US4121340, US4379694, US4531916, US5201736, US5759033, US5944526, US6287118, US6991463, US4728331, US4321914, US4531916, US4253833, US5573401, US6250923, US6273720, US4073999, US6287118 та CN1537516(200310101638.6). Хоча ці імплантовані скоби виготовляються з урахуванням установочних або допоміжних конструктивних 7 рішень, які відрізняються від конструктивного рішення у вигляді окремого імплантату, вони усі базуються на принципу закріплення та, як і раніше, передають головне навантажувальне зусилля на імплантат. Ці два різновиди структур не відносяться до того типу, як і не можуть передавати рівномірно механічне зусилля. Отже ці структури нездатні поширювати та передавати рівномірне жувальне зусилля, а також прикладати навантажувальне зусилля до міцної кортикальної кістки, яка входить до складу альвеолярної кістки. Це може легко призвести до пошкодження. За висновками, зробленими на підставі звичайних вищезазначених патентів, більшість внутрішньо-щелепових зубних імплантатів, котрі пропонуються на відповідному сучасному ринку, як і раніше, застосовуються за принципом міцного закріплення імплантату. З причини того, що увесь пов'язаний з прикусом тиск, зусилля скручування та зусилля зсуву, котрі діють як навантаження на зубний протез під час жування, не можуть поширюватися або передаватися, необхідно забезпечити кращий спосіб закріплення та винайти міцну структуру, спроможну витримати навантаження жувального зусилля. Усі попередні технології з предметної області зосереджені на тому, як міцно імплантат закріплюється на альвеолярній кістці, але більшість розглянутих конструктивних рішень стосується закріплення імплантату на нещільній губчатій альвеолярній кістці, а не на міцній кортикальній кістці, яка входить до складу альвеолярної кістки. У цих конструктивних рішеннях знехтуваний принцип збалансованого на рівномірного навантаження на імплантат, і таке знехтування може призвести до порушення цілісності та атрофії альвеолярної кістки залишкового альвеолярного відростку. В усіх традиційних вищезазначених патентах розглядається лише структура окремого зубного протезу. Існують інші конструктивні рішення, в яких розглядається структура повністю знімного зубного протезу, а саме ті рішення, що розкриваються у таких патентах як US4225668, US4741698, US4767328, US5098296, US6382975, US6685473, US6692254 та US7234940, де розглядається принцип вставки в альвеолярну кістку декількох окремих імплантатів та наступного їх з'єднання за допомогою пластинчатої або мостової структури, яка встановлюється поверх ясен. Пластина або альвеолярний відросток утворюють опорну структуру для витримування навантаження на увесь зубний протез. Хоча ці винаходи реалізують структури, котрі надійно розповсюджують та передають жувальне зусилля, але за їх принципом, як і раніше, навантаження жувального зусилля здійснюється декількома окремими імплантатами. Ці конструктивні рішення, як і раніше, мають той самий недолік, що у випадку використання вищезазначеного окремого імплантату, а саме: обмежене навантажувальне зусилля внаслідок закріплення імплантату на нещільній губчатій альвеолярній кістці, котра має низьку щільність та твердість, і тому вищезазначені окремі імплантати не можуть бути вставлені у атрофовану альвеолярну кістку недостатньої висоти та ширини. Навіть у випадку успі 93444 8 шної імплантації зусилля скручування та зусилля зсуву призведуть до втрати імплантату або до пошкодження альвеолярної кістки. І знову на завершення процесу зростання альвеолярної кістки та імплантату належить очікувати приблизно шість місяців. Крім того у патенті US2836890 розкривається структура повністю знімного зубного протезу, який закріплюється на поверхні альвеолярної кістки, але нижня частина цієї структури не може бути щільно підігнана до верхньої поверхні альвеолярної кістки або закріплена там без появи будь-якої щілини. Як і раніше, за її допомогою жувальне зусилля здійснює навантаження на декілька виступаючих кінчиків поверхні альвеолярної кістки, і це у подальшому веде до пошкодження або атрофії виступаючих кінчиків альвеолярної кістки і призводить до втрати імплантатів. У додаток до цього повністю знімний зубний протез не є цілісною структурою, а, як і раніше, штучні зуби, котрі входять до його складу, закріплюються гвинтиками. Тобто, його структура є ламкою, а передача зусилля переривається таким чином, що тиск прикусу, зусилля скручування та зусилля зсуву призведуть до втрати гвинтиків. Найбільш важливим є те, що до структури зубного протезу не входять конусоподібна підпірка та тримач у формі півмісяця. Тобто ця структура не є тією, яка призначена для передачі механічного зусилля, котре уможливлює рівномірне розповсюдження та передачу навантажувального зусилля, і тому вищезазначена передача зусилля здійснюється нерівномірно, а здатність такої структури до витримування навантаження жувального зусилля є низькою. Незважаючи на те, що патент США №5906489 та заявка на патент США №2006/0154205 вказують на використання аналогічної конусоподібної конструкції, встановленої на кореню зубу, губчата альвеолярна кістка, застосована для прикладення жувального зусилля, не утворює з коренем зубу одне ціле, а є відокремленою від нього. Отже, структура, як і раніше, є ламкою, а передача зусилля уривчастою, характеризується тими самими недоліками, такими як обмежене зусилля навантаження імплантату на нещільну губчату альвеолярну кістку та його непридатність до імплантації на атрофовану альвеолярну кістку. Окрім цього об'єкти цих двох посилань не мають структури у формі півмісяця, призначеної для рівномірного розповсюдження та передачі навантажувального жувального зусилля, тому передача такого зусилля з їх допомогою, як і раніше, залишається незадовільною. У патенті US4379694 розглядається арочна структура скоби зубного протезу. Хоча ця структура встановлюється на альвеолярній кістці, але її головна частина уявляє собою плоску металеву пластину без конусоподібної підпірки, а сама пластина порівняно не є товстішою у центральній частині і поступово тоншає у напрямку двох бічних сторін. Тобтоця структура не є тією, яка призначена для передачі механічного зусилля, що уможливлює рівномірне розповсюдження та передачу навантажувального зусилля . У додаток до цього вона не уявляє собою цілісну структуру; до неї 9 потрібні гвинтики для прикріплення зубопротезного альвеолярного відростку або протезу до головки підпірки, котра забезпечена отвором з нарізкою. Хоча ця структура підсилює функцію прикріплення, вона, як і раніше, неспроможна надійно розповсюджувати та передавати жувальне зусилля, і до того ж ця структура також є ламкою. Найбільш важливим є те, що у всіх традиційних вищезазначених патентах не реалізована доповняльна структура до нижньої поверхні зубопротезної структури, котру можна щільно підігнати та закріпити на верхній поверхні альвеолярної кістки без появи будь-якої щілини. Усі зубопротезні структури не можуть рівномірно розповсюджувати жувальне зусилля до коленої точки поверхні альвеолярної кістки та передавати його навантаження, і тому такі структури, як і раніше, передають навантаження жувального зусилля на декілька виступаючих кінчиків поверхні альвеолярної кістки, таким чином призводячи у подальшому до пошкодження або атрофії альвеолярної кістки, результатом чого стає втрата імплантатів. В результаті отримуємо висновок, що структури, розглянуті у цих традиційних патентах, не спроектовані як структура для передачі механічного зусилля, котра виконує функцію "ростверку" внаслідок того, що раніше було важко створити точну модель альвеолярної кістки, а також важко було виготовити зубопротезний виріб, котрий можна легко підігнати до верхньої поверхні альвеолярної кістки та закріпити на ній без появи будь-якої щілини. Однак такі порівняльні методи як 3-вимірна фотографія, 3-вимірне формування зображень та виробництво з використанням числового програмного управління (CNC) детально розроблені у наш час. Неважко виготовувати точний виріб з поверхнею, яка відповідає поверхні альвеолярної кістки. Також не є проблемою виготовлення структури для механічної передачі жувального зусилля, яка встановлюється та закріплюється на поверхні альвеолярної кістки, внаслідок чого навантажувальне зусилля, передане від зубного протезу, може повно та рівномірно розповсюджуватися та передаватися через цю цілісну структуру до кожної точки верхньої поверхні альвеолярної кістки. Відповідно дія навантаження жувального зусилля через міцну кортикальну кістку, яка входить до складу альвеолярної кістки, вже не становитиме проблеми. Для розгляду цих вищезазначених питань поточні заявники заповнили заявку на патент відповідно до договору з патентної кооперації (РСТ), серія №PCT/CN2007/000353, яка має назву "Тримач зубного протезу, закріплений на поверхні альвеолярної кістки". Однак, для бездоганного виготовлення цього виробу та активного продовження процесу відмінної інновації ми додатково зареєструємо цю заявку. Задача даного винаходу полягає у створенні структури штучного зубопротезного альвеолярного відростку із коренем зубу, які суттєво здатні витримувати жувальне зусилля та можуть рівномірно та стало передавати його дію. Для вирішення цієї задачі даним винаходом пропонується створення структури, верхня та нижня поверхня котрої мають арочну форму. Верхня та нижня поверхні вигнуті у 93444 10 тому самому напрямку, а товщина структури порівняно вище в її центральній частині з поступовим потоншенням у напрямку двох бічних частин. Корінь зубу встановлюється у верхній частині структури і має вужчу верхню та ширшу нижню частини. Зубний протез встановлюється зверху на корінь зубу, внаслідок чого жувальне зусилля, яке передається від протезу, за допомогою цієї структури буде розповсюджуватися та передаватися назовні та донизу на усю верхню поверхню альвеолярної кістки. Таким чином, за допомогою структури передачі механічного зусилля жувальне зусилля розповсюджуватиметься та передаватиметься від вузької поверхні верхівки кореня зубу на більшу за площею поверхню альвеолярної кістки. До того ж нижня поверхня штучного зубопротезного альвеолярного відростку утворює структуру доповняльної форми, котру можна щільно підігнати та закріпити на верхній поверхні альвеолярної кістки без появи будь-якої щілини (наприклад, така нижня поверхня створює нижню частину штучного зубопротезного альвеолярного відростку з угнутими поверхнями для підгонки під випуклі поверхні альвеолярної кістки або з випуклими поверхнями для підгонки під угнуті поверхні альвеолярної кістки, при цьому угнута та випукла поверхні зчіпляються одна з одною. Тобто нижня поверхня штучного зубопротезного альвеолярного відростку має доповняльну структуру, яка щільно підігнана до верхньої поверхні альвеолярної кістки). За рахунок цього доповняльного улаштування навантажувальне зусилля, яке передається від зубного протезу, може повністю та рівномірно розповсюджуватися та передаватися до будь-якої точки верхньої поверхні міцної кортикальної кістки, яка входить до складу альвеолярної кістки. Ця структура виконує функцію механічної опори, подібної до так званого "ростверку" архітектурних споруд, котра рівномірно прикладає жувальне зусилля, передане від зубного протезу, до кожної точки верхньої поверхні альвеолярної кістки. У даному винаході використовується "ростверк" замість традиційного "стоякового фундаменту", внаслідок чого структура за даним винаходом тривало та рівномірно передаватиме навантажувальне зусилля. Крім того для уникнення появи слабких місць цієї зубопротезної структури у даному винаході не використовується з'єднання її окремих частин гвинтиками. У такий спосіб ця структура не має з'єднувальної частини, котра може викликати переривання поточної передачі зусилля та зменшити її спроможність з виконання функції передачі такого зусилля. Даний винахід полягає у створенні цілісної структури, яка охоплює головну частину для передачі та підтримки виконання дії жувального зусилля таким чином, що утворюється міцна та стала композиція, котра суттєво підтримує виконання дії прикладеного зусилля, рівномірно його розподіляє, міцно кріпиться до кістки та добре передає жувальне зусилля. Даний винахід має три головні вищезазначені ознаки, жодну з котрих не можна виявити у будьяких попередніх технологіях з предметної області. У кожному з незалежних нижчезазначених пунктів 11 (таких як пункти 1, 8, 14, 20) даного винаходу міститься, щонайменше, одна з цих трьох головних ознак. Підсумок цих трьох головних ознак полягає у наступному: 1. Структура утворюється за допомогою кореня зубу та штучного зубопротезного альвеолярного відростку, де корінь зубу має вужчу верхню частину та більш широку нижню частину, а товщина штучного зубопротезного альвеолярного відростку порівняно вище у центральній частині і поступово тоншає у напрямку двох бічних сторін. Структура відноситься до типу, який передає механічну дію і може рівномірно розповсюджувати та передавати навантаження жувального зусилля у нижньому напрямку; 2. Нижня поверхня штучного зубопротезного альвеолярного відростку утворює структуру доповняльної форми, котру можна щільно підігнати до верхньої поверхні альвеолярної кістки та закріпити на ній без появи будь-якої щілини, внаслідок чого нижня частина штучного зубопротезного альвеолярного відростку та корінь зубу формують структуру механічної підпірки. За допомогою цього угнутого/випуклого улаштування навантажувальне зусилля, яке передається від кореня зубу, може повно та рівномірно розповсюджуватися та прикладатися до кожної точки верхньої поверхні альвеолярної кістки. Тобто для витримування навантаження жувальних зусиль конструкція у вигляді "ростверку" замінює традиційну конструкцію "стоякового фундаменту"; та 3. Структура штучного зубопротезного альвеолярного відростку та зубного кореню конкретно уявляє собою цілісну структуру, де відсутня будьяка частина, яку можна розібрати, що не перетворюватиме таку структуру у ламку та не призведе до слабкої передачі жувального зусилля. Усі ці три ознаки даного винаходу можуть бути повністю або окремо реалізовані у виробі. Або окремий виріб можна також спроектувати таким чином, що він містив будь-які дві з цих ознак. Даний винахід забезпечує цілісну структуру численних штучних коренів зубів, яка навантажує тримач зубопротезного альвеолярного відростку, а область його застосування охоплює створення часткової або повної зубної скоби арочної форми. Для детального пояснення структури, ознак та функцій даного винаходу ми представляємо сім його здійснень, яким надається перевага, та креслення зубної скоби, котрі є супровідними до таких здійснень і надані у наступному опису: Фіг.1 являє собою перспективне зображення з рознесеними у просторі складовими частинами першого здійснення винаходу, якому надається перевага; Фіг.2 являє собою схематичне і подане у розрізі зображення першого здійснення винаходу, якому надається перевага; Фіг.3 являє собою схематичне і подане у розрізі зображення другого здійснення винаходу, якому надається перевага; Фіг.4 являє собою схематичне і подане у розрізі зображення третього здійснення винаходу, якому надається перевага; 93444 12 Фіг.5 уявляє собою схематичне і подане у розрізі зображення четвертого здійснення винаходу, якому надається перевага; Фіг.6 уявляє собою схематичне подане у розрізі зображення п'ятого здійснення винаходу, якому надається перевага; Фіг.7 уявляє собою інше схематичне і подане у розрізі зображення даного винаходу, встановленого на альвеолярну кістку; Фіг.8 уявляє собою схематичне спрямоване вгору зображення штучного зубопротезного альвеолярного відростку шостого здійснення винаходу, якому надається перевага; Фіг.9 уявляє собою схематичне і подане у розрізі зображення сьомого здійснення винаходу, якому надається перевага; Фіг.10 уявляє собою бокове зображення гвинтика для п'ятого та шостого здійснень винаходу, яким надається перевага. Як показано на Фіг.1 та Фіг.2, перше здійснення даного винаходу, якому надається перевага, складається з штучного зубопротезного альвеолярного відростку 10, базису зубного протезу 20 та зубного протезу 30. Штучний зубопротезний альвеолярний відросток 10 має поперечний переріз у вигляді півмісяця, який за формою відповідає верхній або нижній щелепі людини, а товщина зазначеного штучного зубопротезного альвеолярного відростку порівняно більше у його центральній частині і поступово тоншає у напрямку двох бічних сторін. Штучний зубопротезний альвеолярний відросток 10 має верхню частину 11 та нижню частину 12 арочної форми. На верхній частині 11 штучного зубопротезного альвеолярного відростку 10 встановлюється корінь зубу 13, і цей корінь зубу 13 має вужчу верхню та більш широку нижню частину. Нижня поверхня 12 штучного зубопротезного альвеолярного відростку 10 може бути щільно підігнана та закріплена на верхній частині альвеолярної кістки 5 без появи будь-якої щілини, внаслідок чого нижня поверхня 12 штучного зубопротезного альвеолярного відростку 10 утворює структуру механічної опори. Навантажувальне зусилля, яке передається від кореня зубу 13, за допомогою цієї структури може рівномірно розповсюджуватися та передаватися до кожної точки кортикальної кістки 4, тому жувальне зусилля може навантажуватися через міцну кортикальну кістку 4 і альвеолярну кістку 5. Крім того на нижній частині 12 штучного зубопротезного альвеолярного відростку 10 встановлюються численні скоби 14. У цьому здійсненні винаходу пристосування 14 відрізняється горизонтально розташованими по колу коренями зубів 15, при цьому пристосування 14 має збільшену частину для утворення фіксуючого елементу 16 на своїй віддаленій кінцевій частині. Фіксуючий елемент 16 може замінюватися іншою фрикційною структурою, такою як бугельна, голкова або зубчата структура. У даному здійсненні винаходу скоба 14 має розташовані колом бічні зубні корені 15, а також збільшену частину, призначену для утворення віддаленої від центру кінцевої замикаючої частини 16. Замикаюча частина 16 може бути замінена 13 іншою фрикційною структурою, яка складається з бугелів, цяток або зубців. Базис зубного протезу 20 арочної форми може бути доповняльним до штучного зубопротезного альвеолярного відростку 10. Базис зубного протезу 20 має численні кілочки 21 у своїй верхній частині, які встановлюються разом з зубним протезом 30. Для отримання природного вигляду зубний протез 30 з'єднується з кожним іншим протезом за допомогою штучних ясен 31. База зубного протезу 20 має западину 22, котра відповідає кореню зуба 13, якщо розглядати зуб за зубом у верхній частині 11 штучного зубопротезного альвеолярного відростку 10. Зубний протез 30, штучні ясна 31 та базис зубного протезу 20 об'єднуються у зубопротезний набір, і такий набір потім встановлюється на штучному зубному альвеолярного відростку 10. Виникає щілина між нижньою частиною 11 зубопротезного набору та верхньою частиною 10 штучного зубопротезного альвеолярного відростку, призначена для вставки ясень 6 у цьому місці. У разі потреби для підсилення з'єднання зубопротезного набору та кореню зубу 13 так, як вказано на Фіг.2, здійснюється їх закріплення за допомогою гвинтика 25. У цьому здійсненні винаходу до установки штучного зубопротезного альвеолярного відростку 10 належить попередньо сформувати на альвеолярній кістці 5 місця для численних отворів, котрі потім заповнюються кістковим цементом, який піддається біологічному розкладанню, або іншими подібними матеріалами, здатними розкладатися та замінюватися кістковою тканиною пацієнта. Замикаючі частини 16 скоби 14 мають порівняно більш великий розмір, внаслідок чого скоба 14 закріпиться, коли кістковий цемент затвердіє або заміниться наново вирощеною кістковою тканиною. Відповідно штучний зубопротезний альвеолярний відросток 10 міцно прикріпіться до альвеолярної кістки 5. На відміну від традиційних зубопротезних структур, принцип дії яких зосереджений лише на тому, як прикріпити імплантат до ущільненої губчатої кістки, за допомогою даного винаходу створюється структура штучного зубопротезного альвеолярного відростку 10 та кореню зуба 13, котрі належить встановити та закріпити на поверхні альвеолярної кістки 5. Корінь зубу 13 має вужчу верхню частину та ширшу нижню частину, товщина штучного зубопротезного альвеолярного відростку 10 порівняно вище у центральній частині та поступово тоншає у напрямку до двох бічних сторін. Тобто штучний зубопротезний альвеолярний відросток 10 та корінь зубу 13 утворюють структуру передачі механічного зусилля. Отже жувальне зусилля, яке поступає від зубного протезу, може надалі передаватися через цю структуру у нижньому та верхньому напрямках за допомогою кілочків 21. Нижня частина 12 штучного зубопротезного альвеолярного відростку 10 спроектована як механічно-опорна структура і виконує функцію, подібну до так названого "ростверку" архітектурних споруд. Отже жувальне зусилля, яке передається від зубного протезу, рівномірно поширюєть 93444 14 ся через цю структуру на усю поверхню кортикальної кістки 4 та альвеолярної кістки 5. Ця зубопротезна структура має значну площу для рівномірного навантаження зусилля і тому з цієї причини вона є дуже міцною та суттєво спроможна витримати навантаження жувальної сили. В результаті зубний протез 30 може функціонувати так само, як і природні зуби, та пережовувати тверду їжу. У додаток до цього внаслідок довготривалого навантаження жувального зусилля на альвеолярну кістку 5 рівномірно і по значній площі її атрофія стає неможливою. Навіть тоді, коли пацієнт страждає від серйозної атрофії або розрідження альвеолярної кістки, а сама альвеолярна кістка 5 має недостатню ширину, тримач, як і раніше, може бути імплантований і потім встановлений разом з зубним протезом 30 на корінь зуба 13, тому що штучний зубопротезний альвеолярний відросток 10 встановлюється та закріплюється на міцній кортикальній кістці 4, яка входить до складу альвеолярної кістки 5. Крім того, Спосіб закріплення полягає у встановленні штучного зубопротезного альвеолярного відростку 10 та кореню зубу 13 на кортикальній кістці 4, що є відмінним від попередніх технологій з предметної області, внаслідок чого може зменшитися час загоєння. Зрощення альвеолярної кістки з традиційним імплантатом та загоєння ясен 6 триватиме лише приблизно тиждень замість шести місяців, після чого зубопротезний набір можна встановлювати на корені зубу 13, і у такий спосіб можна значно скоротити час лікування. На Фіг.3 показане друге здійснення винаходу, котрому надається перевага, де головна структура така сама, як і у першому здійсненні винаходу, котрому надається перевага, за винятком того, що для підсилення міцності штучного зубопротезного альвеолярного відростку 10, встановленого на альвеолярній кістці 5, у закріпляючу скобу 14 встановлюється гвинтик 17. Немає потреби встановлювати гвинтик 17 у кожну скобу 14. На практиці достатньо лише трьох-п'яти гвинтиків 17 для виконання закріплень у межах скоби повністю знімного зубного протезу у складі штучного зубопротезного альвеолярного відростку 10 та кореню зубу 13. На Фіг.4 показане третє здійснення винаходу, якому надається перевага, де головна структура є подібною до зубопротезної структури третього здійснення винаходу, якому надається перевага, за винятком того, що пара скоби 14 встановлюється на нижній частині 12 штучного зубопротезного альвеолярного відростку 10, а гвинтик 17 закріплюється між парою скоби 14. Він виконує ту саму функцію, що і у попередньому здійсненні винаходу, якому надається перевага. На Фіг.5 показане четверте здійснення винаходу, якому надається перевага, де головна структура є подібною до зубопротезної структури першого здійснення винаходу, якому надається перевага, за винятком того, що штучний зубопротезний альвеолярний відросток 10 не має скоби 14 на нижній частині 12, і у такому здійсненні для закріплення штучного зубопротезного альвеолярно 15 го відростку 10 у верхній частині 10 альвеолярної кістки 5 скоба 14 замінена гвинтиком 14. На Фіг.6 показане п'яте здійснення винаходу, якому надається перевага, де головна структура є подібною до зубопротезної структури четвертого здійснення винаходу, якому надається перевага, а для прикріплення штучного зубопротезного альвеолярного відростку 10 до альвеолярної кістки 5 вищезазначений відросток прикріплюється парою гвинтиків 14 на двох протилежних сторонах. У п'ятому здійсненні винаходу, якому надається перевага, штучний зубопротезний альвеолярний відросток 10 безпосередньо встановлюється на кортикальній кістці 4, яка входить до складу альвеолярної кістки 5. Отже, коли пацієнт страждає від серйозної атрофії або розрідження альвеолярної кістки, а пульпова порожнина зубу розташована занадто близько до верхньої частини альвеолярної кістки 5, і при цьому ширина та висота альвеолярної кістки недостатні для імплантації скоби, призначеної для встановлення зубного протезу, належить лише відрегулювати ширину та висоту штучного зубопротезного альвеолярного відростку 10 в залежності від ширини та висоти альвеолярної кістки 5 пацієнта, внаслідок чого, як і раніше, без будь-якого занепокоєння, щодо можливого ушкодження нерву 3, стає можливою установка цієї зубопротезної скоби так, як показано на Фіг.7. Навіть незважаючи на те, що, як описано вище, між кожним здійсненням винаходу існує незначна різниця, головна зубопротезна структура залишається тією самою. Для рівномірного розповсюдження та передачі жувального зусилля усі ці зубопротезні скоби мають структуру, призначену для передачі механічного зусилля, до складу котрої входять звужений корінь зуба та тримач у вигляді півмісяця. Вони також мають механічноопорну структуру, в якій для витримування навантаження у вигляді жувального зусилля та збільшення здатності витримувати таке навантаження "стояковий фундамент" замінюється "ростверком". Також можна об'єднати штучний зубопротезний альвеолярний відросток 10, корінь зубу 13, скобу та зубний протез 30 для утворення цілісної структури. В результаті жувальне зусилля можна передавати рівномірно, а зубопротезна структура може отримати суттєву здатність опиратися прикладеному зусиллю та стати міцною. За винятком здійснень винаходу, описаних вище, та для прискорення загоєння і повного закріплення ясен 6 після встановлення штучного 93444 16 зубопротезного альвеолярного відростку 10 ми створюємо штучний зубопротезний альвеолярний відросток 10 з наскрізними отворами 18 так, як показано на Фіг.8, що може посприяти з'єднанню штучного зубопротезного альвеолярного відростку 10 з людським тілом. Крім того для підвищення стійкості штучного зубопротезного альвеолярного відростку 10 у нижній частині 12 штучного зубопротезного альвеолярного відростку 10 зроблене заглиблення 19, яке має вузькій отвір так, як показано на Фіг.9, з тим, щоб наново вирощена кісткова тканина за допомогою спеціальної оснастки була введена до заглиблення 19 штучного зубопротезного альвеолярного відростку 10, що підсилить міцність такого штучного зубопротезного альвеолярного відростку 10. На додаток до цього ми сконструювали угнутий бугель 131, розташований навколо кореня зубу 13, та відповідний випуклий бугель 211, розташований на внутрішній стінці западини 22 базису зубного протезу 20 і призначений для зчеплення з угнутим бугелем 131. Крім того, для амортизації жувального зусилля, яке діє на зубопротезний набір, котрий повинен передати його на зубний корінь 13, на верхній частині кореню зубу 13 закріплюється зм'якшуюча прокладка 40. На Фіг.10 показаний гвинтик 14 четвертого, п'ятого та сьомого здійснень винаходу, яким надається перевага, і цей гвинтик може бути звичайним або гвинтиком з півкруглою головкою, наділеним замикаючою частиною 16. Гвинтик 14 має плоску кінцеву частину та численні наскрізні отвори, розташовані на нарізній та у кінцевій частині 141. Плоска кінцева частина та наскрізні отвори 141 утворюють замикаючу частину. Гвинтик 14 з замикаючою частиною виконує функцію закріплення штучного зубопротезного альвеолярного відростку 10. До закріплення гвинтика 14 ми заповнимо отвори фіксації положення кістковим цементом, котрий буде розкладатися та замінюватися на нову кісткову тканину. Нова кісткова тканина також може генеруватися у процесі з'єднання імплантату з кісткою без використання кісткового цементу. Затверділий кістковий цемент або нова кісткова тканина, яка розташовується навколо плоскої кінцевої частини та у наскрізних отворах 141, утворюватимуть замикаючу частину для фіксації гвинтика 14 з метою усунення можливості його оберту та вивільнення . Окрім цих описаних вище здійснень винаходу можна реалізовувати інші здійснення, не перевищуючи обсяг даного винаходу. 17 93444 18 19 93444 20 21 93444 22 23 93444 24 25 Комп’ютерна верстка А. Рябко 93444 Підписне 26 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
