Ін’єкційна система (варіанти) та базова станція для неї

Номер патенту: 97854

Опубліковано: 26.03.2012

Автори: Дженнінгз Дуглас Іван, Бернелл Роузмері Луіз

Завантажити PDF файл.

Формула / Реферат

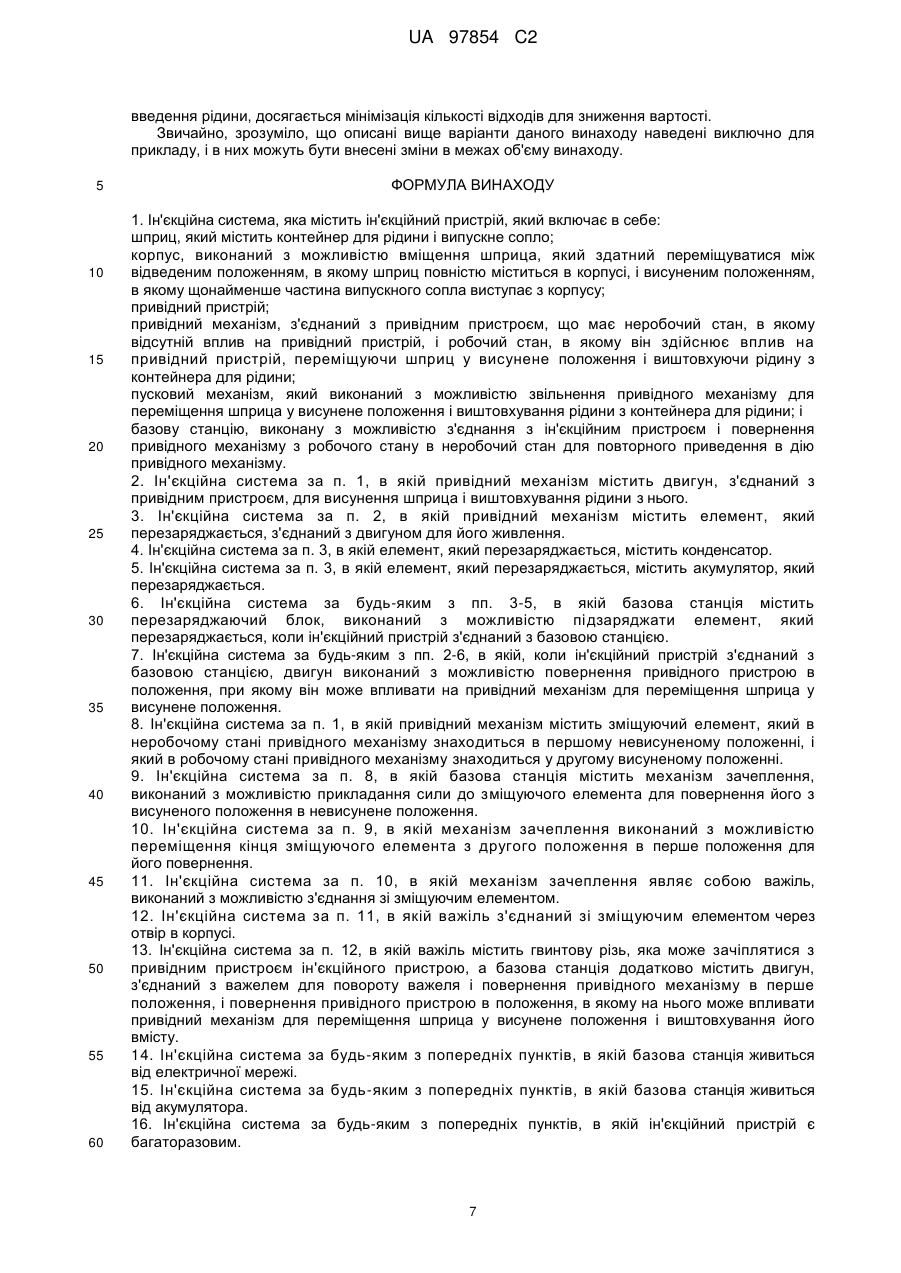

1. Ін'єкційна система, яка містить ін'єкційний пристрій, який включає в себе:

шприц, який містить контейнер для рідини і випускне сопло;

корпус, виконаний з можливістю вміщення шприца, який здатний переміщуватися між відведеним положенням, в якому шприц повністю міститься в корпусі, і висуненим положенням, в якому щонайменше частина випускного сопла виступає з корпусу;

привідний пристрій;

привідний механізм, з'єднаний з привідним пристроєм, що має неробочий стан, в якому відсутній вплив на привідний пристрій, і робочий стан, в якому він здійснює вплив на привідний пристрій, переміщуючи шприц у висунене положення і виштовхуючи рідину з контейнера для рідини;

пусковий механізм, який виконаний з можливістю звільнення привідного механізму для переміщення шприца у висунене положення і виштовхування рідини з контейнера для рідини; і

базову станцію, виконану з можливістю з'єднання з ін'єкційним пристроєм і повернення привідного механізму з робочого стану в неробочий стан для повторного приведення в дію привідного механізму.

2. Ін'єкційна система за п. 1, в якій привідний механізм містить двигун, з'єднаний з привідним пристроєм, для висунення шприца і виштовхування рідини з нього.

3. Ін'єкційна система за п. 2, в якій привідний механізм містить елемент, який перезаряджається, з'єднаний з двигуном для його живлення.

4. Ін'єкційна система за п. 3, в якій елемент, який перезаряджається, містить конденсатор.

5. Ін'єкційна система за п. 3, в якій елемент, який перезаряджається, містить акумулятор, який перезаряджається.

6. Ін'єкційна система за будь-яким з пп. 3-5, в якій базова станція містить перезаряджаючий блок, виконаний з можливістю підзаряджати елемент, який перезаряджається, коли ін'єкційний пристрій з'єднаний з базовою станцією.

7. Ін'єкційна система за будь-яким з пп. 2-6, в якій, коли ін'єкційний пристрій з'єднаний з базовою станцією, двигун виконаний з можливістю повернення привідного пристрою в положення, при якому він може впливати на привідний механізм для переміщення шприца у висунене положення.

8. Ін'єкційна система за п. 1, в якій привідний механізм містить зміщуючий елемент, який в неробочому стані привідного механізму знаходиться в першому невисуненому положенні, і який в робочому стані привідного механізму знаходиться у другому висуненому положенні.

9. Ін'єкційна система за п. 8, в якій базова станція містить механізм зачеплення, виконаний з можливістю прикладання сили до зміщуючого елемента для повернення його з висуненого положення в невисунене положення.

10. Ін'єкційна система за п. 9, в якій механізм зачеплення виконаний з можливістю переміщення кінця зміщуючого елемента з другого положення в перше положення для його повернення.

11. Ін'єкційна система за п. 10, в якій механізм зачеплення являє собою важіль, виконаний з можливістю з'єднання зі зміщуючим елементом.

12. Ін'єкційна система за п. 11, в якій важіль з'єднаний зі зміщуючим елементом через отвір в корпусі.

13. Ін'єкційна система за п. 12, в якій важіль містить гвинтову різь, яка може зачіплятися з привідним пристроєм ін'єкційного пристрою, а базова станція додатково містить двигун, з'єднаний з важелем для повороту важеля і повернення привідного механізму в перше положення, і повернення привідного пристрою в положення, в якому на нього може впливати привідний механізм для переміщення шприца у висунене положення і виштовхування його вмісту.

14. Ін'єкційна система за будь-яким з попередніх пунктів, в якій базова станція живиться від електричної мережі.

15. Ін'єкційна система за будь-яким з попередніх пунктів, в якій базова станція живиться від акумулятора.

16. Ін'єкційна система за будь-яким з попередніх пунктів, в якій ін'єкційний пристрій є багаторазовим.

17. Ін'єкційна система за п. 16, в якій шприц є змінним.

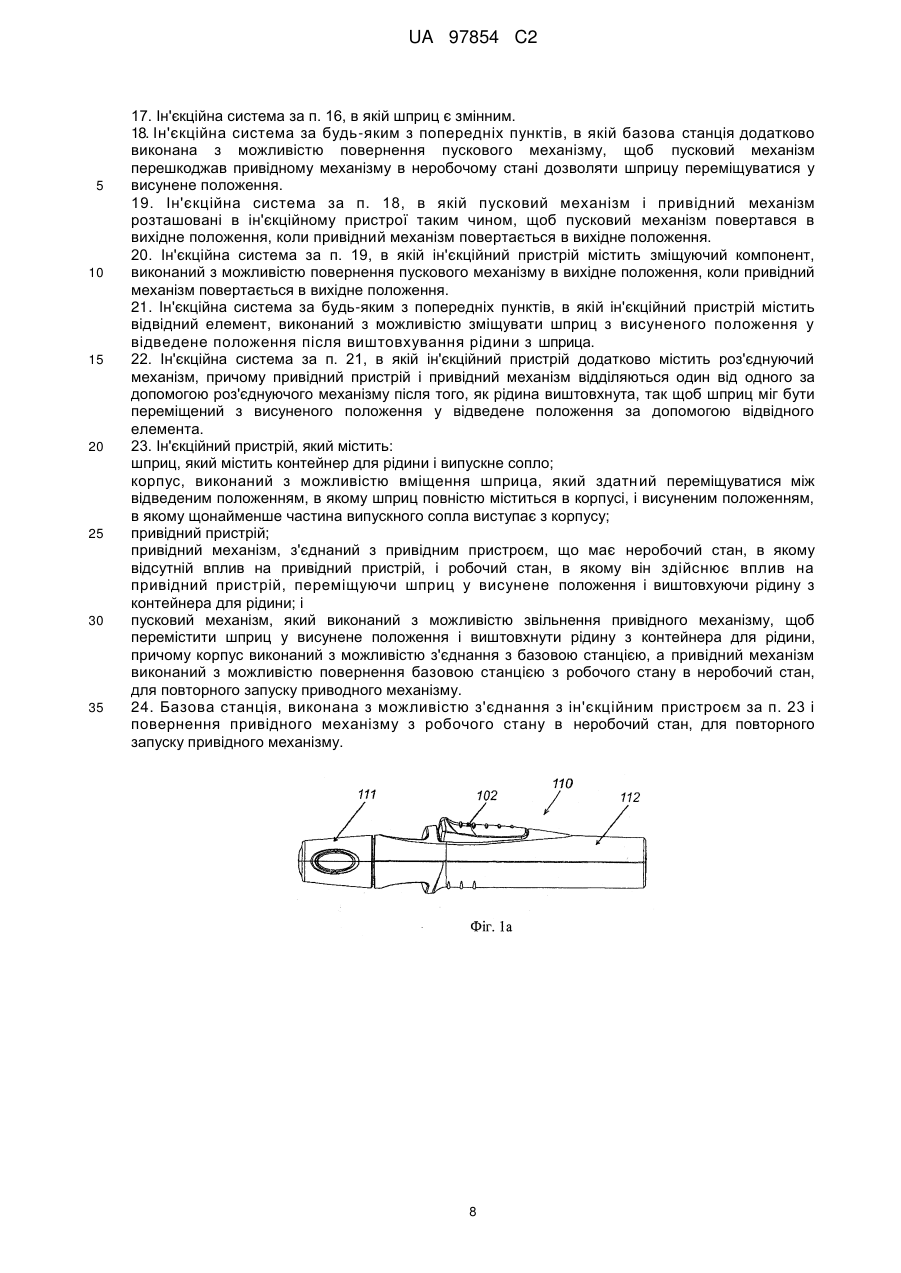

18. Ін'єкційна система за будь-яким з попередніх пунктів, в якій базова станція додатково виконана з можливістю повернення пускового механізму, щоб пусковий механізм перешкоджав привідному механізму в неробочому стані дозволяти шприцу переміщуватися у висунене положення.

19. Ін'єкційна система за п. 18, в якій пусковий механізм і привідний механізм розташовані в ін'єкційному пристрої таким чином, щоб пусковий механізм повертався в вихідне положення, коли привідний механізм повертається в вихідне положення.

20. Ін'єкційна система за п. 19, в якій ін'єкційний пристрій містить зміщуючий компонент, виконаний з можливістю повернення пускового механізму в вихідне положення, коли привідний механізм повертається в вихідне положення.

21. Ін'єкційна система за будь-яким з попередніх пунктів, в якій ін'єкційний пристрій містить відвідний елемент, виконаний з можливістю зміщувати шприц з висуненого положення у відведене положення після виштовхування рідини з шприца.

22. Ін'єкційна система за п. 21, в якій ін'єкційний пристрій додатково містить роз'єднуючий механізм, причому привідний пристрій і привідний механізм відділяються один від одного за допомогою роз'єднуючого механізму після того, як рідина виштовхнута, так щоб шприц міг бути переміщений з висуненого положення у відведене положення за допомогою відвідного елемента.

23. Ін'єкційний пристрій, який містить:

шприц, який містить контейнер для рідини і випускне сопло;

корпус, виконаний з можливістю вміщення шприца, який здатний переміщуватися між відведеним положенням, в якому шприц повністю міститься в корпусі, і висуненим положенням, в якому щонайменше частина випускного сопла виступає з корпусу;

привідний пристрій;

привідний механізм, з'єднаний з привідним пристроєм, що має неробочий стан, в якому відсутній вплив на привідний пристрій, і робочий стан, в якому він здійснює вплив на привідний пристрій, переміщуючи шприц у висунене положення і виштовхуючи рідину з контейнера для рідини; і

пусковий механізм, який виконаний з можливістю звільнення привідного механізму, щоб перемістити шприц у висунене положення і виштовхнути рідину з контейнера для рідини, причому корпус виконаний з можливістю з'єднання з базовою станцією, а привідний механізм виконаний з можливістю повернення базовою станцією з робочого стану в неробочий стан, для повторного запуску приводного механізму.

24. Базова станція, виконана з можливістю з'єднання з ін'єкційним пристроєм за п. 23 і повернення привідного механізму з робочого стану в неробочий стан, для повторного запуску привідного механізму.

Текст

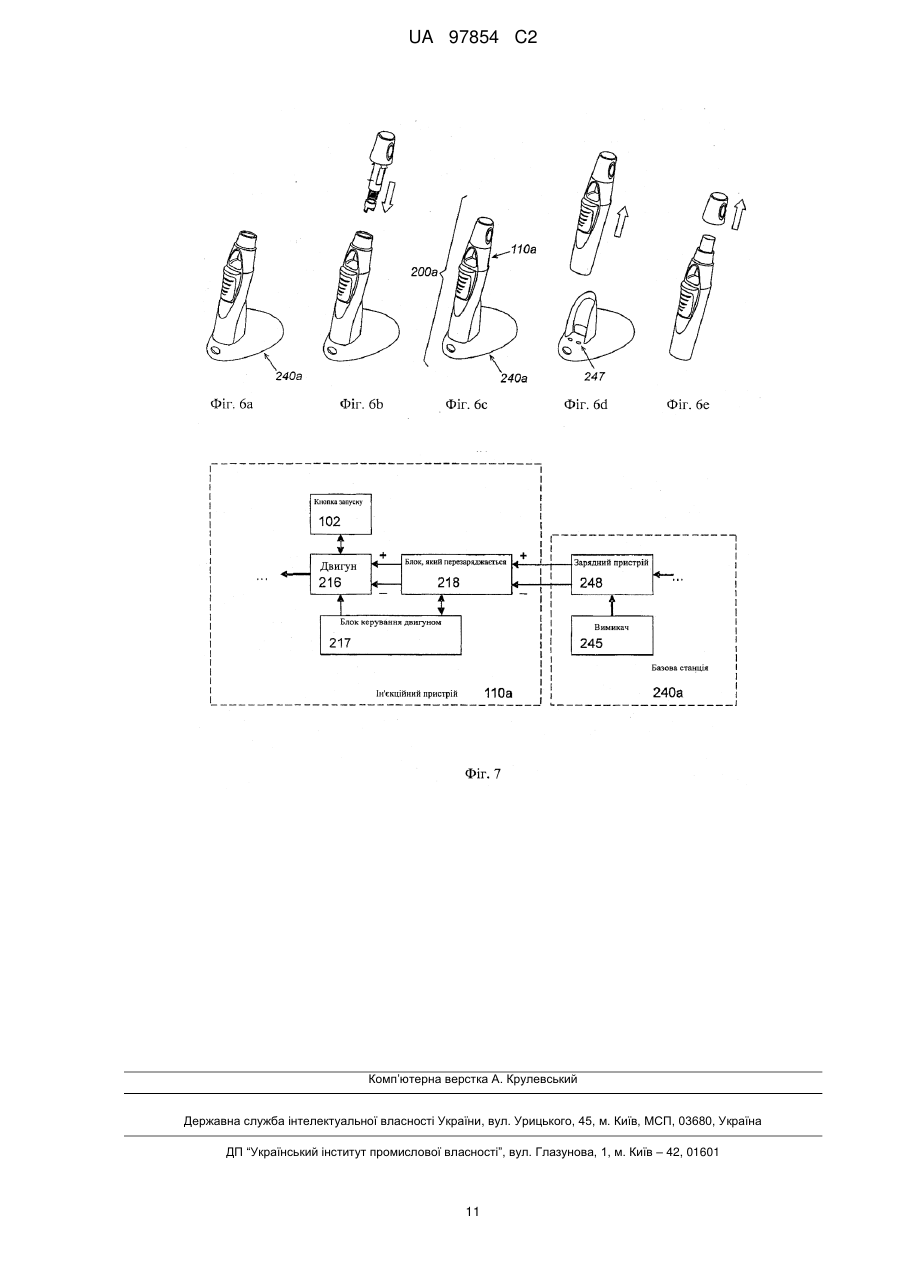

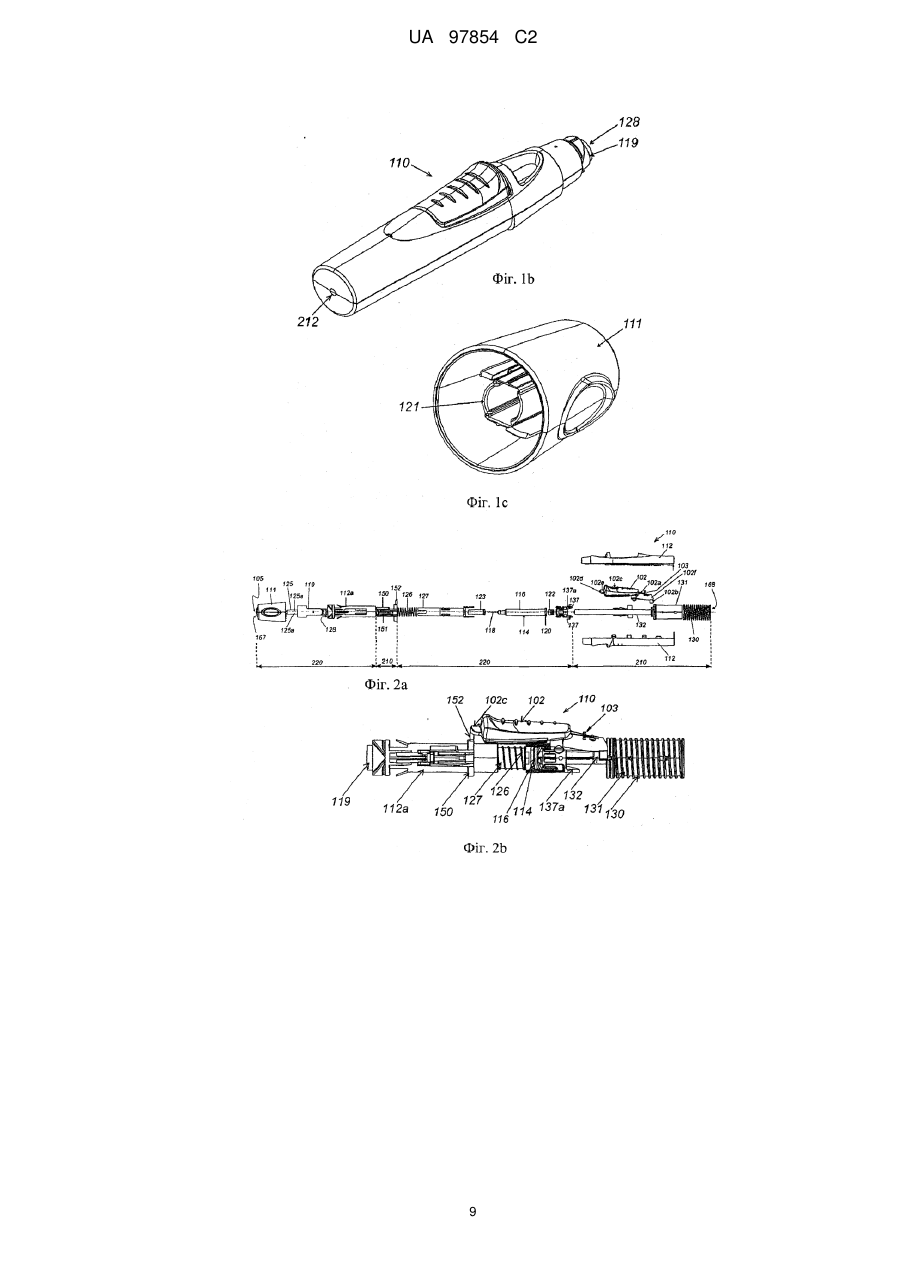

Реферат: Пропонується ін'єкційна система, яка містить ін'єкційний пристрій (210) і базову станцію (240), з'єднану з ін'єкційним пристроєм. Базова станція повертає привідний механізм ін'єкційного пристрою з робочого стану в неробочий стан, щоб можна було повторно запустити привідний механізм. UA 97854 C2 (12) UA 97854 C2 UA 97854 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується ін'єкційної системи, зокрема для використання спільно з багаторазовим ін'єкційним пристроєм, яка має шприц і яка висуває шприц, випускає його вміст і потім, після того, як вміст повністю випущений, автоматично відводить його назад. Відоме застосування автоматичних ін'єкційних пристроїв (також званих автоін'єкторами) для підшкірних ін'єкцій, зокрема для самостійного введення лікарських препаратів пацієнтами в домашніх умовах. Однією відомою характеристикою автоін'єктора є автоматична ін'єкція шляхом висунення голки шприца з корпусу автоін'єктора, за яким слідує введення лікарського засобу через голку шприца і відведення шприца назад. Пацієнту дуже зручно мати можливість самостійного проведення ін'єкції без допомоги лікаря, наприклад в надзвичайних ситуаціях або на регулярній основі при проведенні курсу лікування. Бажано, щоб автоін'єктор був простим і безпечним при застосуванні, щоб гарантувати успішність ін'єкції, що самостійно проводиться. Відомі ін'єкційні пристрої описані в документах WO 95/35126 і ЕР-А-0516473. У цих пристроях використовується привідна пружина і будь-який механізм роз'єднання, який звільняє шприц від дії привідної пружини і дозволяє відвести за допомогою поворотної пружини, коли передбачається, що його вміст випущений. Більшість існуючих автоін'єкторів є одноразовими. Однак, надавати для кожної ін'єкції цілий новий автоін'єктор дорого. Вартість може бути значно знижена шляхом створення ін'єкційного пристрою (або щонайменше його частини) багаторазового застосування. Однак, багаторазові автоін'єктори також мають деякі недоліки, наприклад вони можуть бути складні для збирання і/або можуть бути небезпечними для пацієнтів у випадку неправильного застосування. Ін'єкційна система за даним винаходом розроблена для розв'язання вищезгаданих проблем. У першому аспекті даного винаходу забезпечується ін'єкційна система, яка містить: ін'єкційний пристрій, який включає в себе: шприц, що містить контейнер для рідини і випускне сопло; корпус, виконаний з можливістю приймати шприц, який може переміщуватися між відведеним положенням, в якому шприц повністю міститься в корпусі, і висуненим положенням, в якому щонайменше частина випускного сопла виступає з корпусу; привідний пристрій; привідний механізм, з'єднаний з привідним пристроєм, що має неробочий стан, в якому він не впливає на привідний пристрій, і робочий стан, в якому він впливав на привідний пристрій і перемістив шприц у висунене положення і виштовхнув рідину з контейнера для рідини; пусковий механізм, який виконаний з можливістю звільнення привідного механізму, щоб перемістити шприц у висунене положення і виштовхнути рідину з контейнера для рідини; базову станцію, виконану з можливістю з'єднання з ін'єкційним пристроєм і повернення привідного механізму з робочого стану в неробочий стан, щоб можна було повторно привести в дію привідний механізм. Базова станція дозволяє ін'єкційному пристрою повертатися автоматично, без значного втручання з боку користувача, для забезпечення можливості надійного багаторазового застосування ін'єкційного пристрою. Сам ін'єкційний пристрій може бути виконаний як два окремих блоки: перший змінний блок і другий блок, що багато разів використовується. Коли ін'єкційний пристрій знову встановлений в свій неробочий стан, змінний блок може бути видалений після застосування пристрою і замінений новим змінним блоком. У одному варіанті здійснення даного винаходу привідний механізм містить зміщуючий елемент, який в неробочому стані привідного механізму знаходиться в першому невисуненому положенні, і який в робочому стані привідного механізму знаходиться у другому висуненому положенні. Базова станція може містити механізм зачеплення для додавання сили до зміщуючого елемента для його повернення з висуненого положення в невисунене положення. Переважно, для переміщення шприца у висунене положення кінець зміщуючого елемента виконаний з можливістю переміщення з першого положення у друге положення. Механізм зачеплення переміщує вказаний кінець зміщуючого елемента з другого положення в перше положення для його повернення. Переважно, механізм зачеплення являє собою важіль, виконаний з можливістю з'єднання зі зміщуючим елементом. Важіль з'єднується зі зміщуючим елементом через отвір в корпусі. Переважно, важіль містить гвинтову різь, яка виконана з можливістю зачіпляти привідний пристрій ін'єкційного пристрою, а базова станція додатково містить двигун, з'єднаний з важелем для обертання важеля і повернення привідного механізму в його перше положення і повернення привідного пристрою в положення, в якому він може приводитися в дію привідним механізмом для переміщення шприца у висунене положення і виштовхування його вмісту. У другому варіанті здійснення даного винаходу привідний механізм містить двигун для висунення шприца і виштовхування вмісту шприца. 1 UA 97854 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно привідний механізм містить перезаряджаючий елемент, який перезаряджається, для забезпечення живлення двигуна. Елемент, який перезаряджається, може містити конденсатор, який перезаряджається. Він може також містити акумулятор, який перезаряджається. Переважно, базова станція містить перезаряджаючий блок, виконаний з можливістю перезаряджати елемент, що перезаряджається, коли ін'єкційний пристрій з'єднаний з базовою станцією. Базова станція може одержувати живлення від електричної мережі. Вона також може одержувати живлення від акумулятора. Переважно, ін'єкційний пристрій за даним винаходом є багаторазовим. Шприц може бути змінним. Інші компоненти, взаємодіючі безпосередньо з шприцом, також можуть бути змінними. Такі компоненти утворюють змінний блок. Крім того, базова станція може бути додатково виконана з можливістю повернення пускового механізму в вихідне положення, щоб пусковий механізм оберігав привідний механізм, що знаходиться в неробочому стані, від переміщення шприца у висунене положення. Переважно, пусковий механізм і привідний механізм розташовані в ін'єкційному пристрої таким чином, щоб пусковий механізм повертався в вихідне положення при поверненні привідного механізму. Переважно, ін'єкційний пристрій містить другий зміщуючий елемент, виконаний з можливістю повернення пускового механізму в вихідне положення при поверненні привідного механізму. У ін'єкційному пристрої відвідний елемент може зміщувати шприц з висуненого положення у відведене положення після того, як рідина виштовхнута з шприца. Однак, привідний механізм буде як і раніше знаходитися в робочому положенні, незважаючи на те, що шприц переміщений у відведене положення. Це означає, що ін'єкційний пристрій не може бути повторно використаний шляхом простої заміни шприца. Переважно, ін'єкційний пристрій додатково містить роз'єднуючий механізм, причому привідний пристрій і привідний механізм від'єднуються один від одного за допомогою роз'єднуючого механізму після того, як виштовхнута рідина, щоб шприц міг бути переміщений з висуненого положення у відведене положення за допомогою відвідного елемента. У другому аспекті даного винаходу забезпечується ін'єкційний пристрій, який містить: шприц, який містить контейнер для рідини і випускне сопло; корпус, виконаний з можливістю приймати шприц, який може переміщуватися між відведеним положенням, в якому шприц повністю міститься в корпусі, і висуненим положенням, в якому щонайменше частина випускного сопла висувається з корпусу; привідний пристрій; привідний механізм, з'єднаний з привідним пристроєм, що має неробочий стан, в якому він не впливає на привідний пристрій, і робочий стан, в якому він впливав на привідний пристрій і перемістив шприц у висунене положення і виштовхнув рідину з контейнера для рідини; пусковий механізм, який виконаний з можливістю звільнення привідного механізму, щоб перемістити шприц у висунене положення і виштовхнути рідину з контейнера для рідини, причому корпус виконаний з можливістю з'єднання з базовою станцією, а Фіг. 7 - являє собою схематичний вигляд системи, зображеної на фіг. 6а-6е. Докладний опис креслень Фіг. 1a являє собою вигляд праворуч ін'єкційного пристрою 110 за даним винаходом. Ін'єкційний пристрій 110 має корпус 112, кришку 111, яка знімається з проксимального кінця 167 корпусу 112, і кнопку 102 запуску. Інші деталі пристрою будуть більш детально описані нижче. Фіг. 1b являє собою вигляд в перспективі ін'єкційного пристрою 110 за даним винаходом зі знятою з його кінця кришкою (не показана). Кінець корпусу 112 має вихідний отвір 128, з якого виступає кінець перехідної втулки 119. У корпусі 112 також є отвір 212, функція якого пояснюється нижче з посиланням на фіг. 3а-3е. Фіг. 1c являє собою вигляд в перспективі кришки 111 ін'єкційного пристрою 110 за даним винаходом. Кришка 111 має центральний виступ 121, який вставляється в перехідну втулку 119 при установці кришки 111 на корпус. Фіг. 2а являє собою вигляд праворуч з просторовим розділенням деталей ін'єкційного пристрою 110 за даним винаходом, а фіг. 2b являє собою вигляд праворуч компонентів ін'єкційного пристрою 110 за даним винаходом в зборі, без корпусу 112 або кришки 111. Ін'єкційний пристрій 110 містить два блоки компонентів: перший блок 210 багаторазового використання і другий змінний блок 220. Як видно на кресленнях, ін'єкційний пристрій 110 містить шприц для підшкірних ін'єкцій звичайного типу, включаючи в себе корпус 116 шприца, що закінчується на одному кінці випускним соплом, зокрема голкою 118 для підшкірних ін'єкцій, а на іншому кінці - фланцем 120. 2 UA 97854 C2 5 10 15 20 25 30 35 40 45 50 55 60 Стандартний поршень, який звичайно використовується для випускання шприца, який міститься 114 вручну, знятий і замінений привідним елементом (далі званий привідним елементом 132), який контактує з пробкою 122 в шприці 114. Пробка 122 містить в корпусі 116 шприца ліки (не показані), які повинні бути введені. Хоча показаний шприц є шприцом для підшкірних ін'єкцій, це необов'язково повинно бути так. З ін'єкційним пристроєм за даним винаходом також можуть бути використані черезшкірні або балістичні шкіряні і підшкірні шприци. Як показано на кресленнях, ін'єкційний пристрій 110 включає в себе поворотну пружину 126, яка зміщує шприц з висуненого положення, в якому голка 118 висунена з отвору 128 в порожнистому носику 112а корпусу 112, у відведене положення, при якому голка 118 міститься всередині корпусу 112. Поворотна пружина 126 діє на шприц через опорний елемент 127 шприца. Шприц може переміщуватися вздовж подовжньої осі 105 ін'єкційного пристрою 110, яка проходить центрально вздовж ін'єкційного пристрою від вихідного отвору 128 на його проксимальному кінці 167 до дистального кінця 168. На дистальному кінці 168 корпусу 112 є привідний механізм, який в даній заявці представлений у вигляді натискної привідної пружини 130. Привідна сила від привідної пружини 130 передається через привідний елемент 132 до шприца для переміщення його з відведеного положення у висунене положення і випускання його вмісту через голку 118. Привідний механізм здійснює цю роботу, діючи безпосередньо на ліки і шприц. Діючі через ліки гідростатистичні сили і, в меншій мірі, тертя спокою між пробкою 122 і корпусом шприца 116 спочатку забезпечують їх спільне переміщення, доти поки поворотна пружина 126 не впреться в опорний елемент 127 шприца або не зустріне будь-яку іншу перешкоду (не показана), яка затримає її переміщення. Ведуча муфта 131 приймає привідну силу від привідної пружини 130 і передає її на затримуючий поршень на привідному елементі 132. Привідний елемент 132 включає в себе порожнисту трубку, внутрішня поверхня якої може бути доступна через отвір 212. На бічній поверхні корпусу 112 є кнопка 102 запуску, яка, коли знаходиться в положенні зачеплення з проксимальним кінцем ведучої муфти 131, служить для утримання привідної пружини 130 в стисненому стані за допомогою контакту між фіксуючою поверхнею 102b і ведучою муфтою 131, коли кнопка 102 знаходиться в неробочому положенні. Кнопка 102 запуску може повертатися в корпусі 112 за допомогою поворотного штифта 102а. Коли до кнопки 102 запуску на поверхні 102с включення додається спрямований вниз тиск, (наприклад тиск спрямований в корпус 112), фіксуюча поверхня 102b переміщується вгору в напрямку від корпусу 112. У цьому робочому положенні кнопки 102 запуску фіксуюча поверхня 102b від'єднується від ведучої муфти 131, тим самим дозволяючи ведучій муфті 131 переміщуватися відносно корпусу 112 у напрямі до вихідного отвору 128 під дією привідної пружини 130. Ковзаюча муфта 119 може переміщуватися з висуненого положення (як показано на фіг. 1b), в якому вона виступає з вихідного отвору 128, у відведене положення в порожнистому носику 112а корпусу 112. Ковзаюча муфта 119 з'єднана з елементом 150 фіксації кнопки, який має пружні важелі 151, які зміщують ковзаючу муфту 119 у висунене положення, в якому її кінець виступає з кінця порожнистого носика 112а. Таким чином, додавання тиску до кінця ковзаючої муфти 119, наприклад шляхом притиснення кінця ковзаючої муфти 119 до тканини, спричиняє її переміщення у відведене положення в корпус 112; зменшення тиску спричиняє переміщення ковзаючої муфти 119 у висунене положення під дією зміщуючої сили з боку пружних важелів 151, діючих на бічну стінку корпусу 112. Елемент 150 фіксації кнопки має виступ 152 фіксації кнопки, який контактує з кінцем виступу 102d кнопки запуску на кнопці 102 запуску, коли ковзаюча муфта знаходиться у висуненому положенні. Виступ 102d кнопки запуску виступає в напрямку, загалом паралельному подовжній осі 105 ін'єкційного пристрою 110. Виступ 152 фіксації кнопки виступає в напрямку, загалом перпендикулярному подовжній осі 105 у напрямі до виступу 102d кнопки запуску. Виступ 102d кнопки запуску має отвір 102е, який може переміщуватися над виступом 152 фіксації кнопки, коли елемент 150 фіксації кнопки переміщений від вихідного отвору 128 (тобто, коли ковзаюча муфта 119 була переміщена всередину вихідного отвору 128 в своє відведене положення). У цьому положенні кнопка 102 запуску може бути переміщена в робоче положення шляхом повороту кнопки 102 запуску навколо поворотного штифта 102а в напрямку натиснення, прикладеного до поверхні 102с натиснення. Таким чином, елемент 150 фіксації кнопки і ковзаюча муфта 119 діють разом, щоб зафіксувати кнопку 102 запуску в робочому положенні (тобто, фіксуюча поверхня 10b контактує з кінцем ведучої муфти 131, не дозволяючи їй переміщуватися у бік вихідного отвору під дією зміщуючої сили стисненої привідної пружини 130). Коли ковзаюча муфта 119 переміщена у відведене положення (тобто, в незафіксоване положення) і кнопка 102 запуску повернена в своє робоче положення, робота пристрою 3 UA 97854 C2 5 10 15 20 25 30 35 40 45 50 55 60 відбувається таким чином. Спочатку привідна пружина 130 переміщує ведучу муфту 131, а ведуча муфта 131 переміщує привідний елемент 132. Привідний елемент 132 переміщується і завдяки тертю спокою і гідростатичним силам, діючим через ліки (не показані), переміщує корпус 116 шприца і опорний елемент 127 шприца, долаючи опір поворотної пружини 126. Поворотна пружина 126 стискається, і голка 118 для підшкірних ін'єкцій вийде з вихідного отвору 128 корпуса 112. Це продовжується доти, поки поворотна пружина 126 не стиснеться до межі або корпус шприца 116 не зустріне будь-яких інших перешкод (не показані), які затримають його переміщення. Оскільки тертя спокою між привідним елементом 132 і корпусом шприца 116 і гідростатистичні сили, діючими через ліки (не показані), що вводяться, недостатні для того, щоб протидіяти повній привідній силі, що утворюється привідною пружиною 130, то в цей момент привідний елемент 132 починає переміщуватися всередині корпусу шприца 116, і ліки (не показані) починають випускатися. Однак, динамічного тертя між привідним елементом 132 і корпусом шприца 116 і гідростатичних сил, діючими через ліки (не показані), що вводяться, досить для утримання поворотної пружини 126 в стисненому стані, тому голка 118 для підшкірних ін'єкцій залишається висуненою. Через деякий час привідний елемент 132 завершує свій шлях всередині корпусу 116 шприца і не може переміщуватися далі. У цей момент вміст шприца 114 повністю випущений, і сила, що утворюється привідною пружиною 130, працює на утримання привідного елемента 132 в його кінцевому положенні. Гнучкі фіксуючі важелі 132а, зв'язуючі ведучу муфту 131 з привідним елементом 132, досягають упора (не показаний) в корпусі 112. Цей упор переміщує гнучкі фіксуючі важелі 132а всередину з показаного положення в положення, при якому вони більше не зв'язують ведучу муфту 131 з привідним елементом 132, чому сприяють скошені поверхні на упорі. Як тільки це відбувається, ведуча муфта 131 більше не діє на привідний елемент 132, що дозволяє їм переміщуватися одна відносно одної. У цей момент, звичайно, шприц 114 звільняється, оскільки сили, що утворюються привідною пружиною 130, більш не передаються на шприц 114, і єдина сила, діюча на шприц, - це поворотна сила поворотної пружини 126. Таким чином, шприц 114 тепер повертається в своє відведене положення і ін'єкційний цикл завершується. Все це відбувається, звичайно, тільки у випадку, якщо кришка 111 знята з кінця корпусу 112. Кінець шприца герметизований за допомогою ковпачка 123. Центральний виступ 121 кришки, який вставляється в перехідну втулку 119, коли кришка 111 вміщена на корпус 112, містить утримуючий елемент 125, який фіксується всередині виступу 121. Утримуючий елемент 125 містить пружні виступи 125а, які спрямовані від вихідного отвору 128. Ці пружні виступи 125а деформуються, коли кришка 111 встановлюється на корпус 112 зверху ковпачка 123. Потім виступи 125а сильно стискають ковпачок 123, так щоб кінці виступів були злегка поглиблені в ковпачок 123, який може бути виготовлений з гуми. Це означає, що коли кришка 111 знята з корпусу 112, ковпачок 123 знімається з шприца 114 разом з кришкою. На фіг. 2а також показаний виступ 170 фіксації шприца, розташований на кнопці 102 на її дистальному кінці, який є проксимальним по відношенню до кінця, розташованого найбільш близько до отвору 128. Виступ 170 фіксації шприца виступає загалом перпендикулярно (по відношенню до подовжньої осі 105) в ін'єкційний пристрій 110 в напрямку подовжньої осі 105. Перший блок 210 багаторазового використання містить наступні компоненти: корпус 112, привідний елемент 132, ведучу муфту 131, привідну пружину 130, кнопку 102 запуску і елемент 150 фіксації кнопки. Другий змінний блок 220 містить наступні компоненти: кришку 111, захищену ковпачок голки 123, захисний утримуючий елемент 125, шприц 114, порожнистий носик 112а, опорний елемент 127 шприца, що ковзає муфту 119, елемент 137а включення фіксатора, з'єднаний з кінцем опорного елемента 127 шприца, і поворотну пружину 126. Змінний блок 220 призначений для вміщення в себе ліків і гострих компонентів ін'єкційного пристрою, щоб зменшити будь-яке можливе пошкодження або руйнування, викликане випадковим неправильним використанням або неналежною утилізацією ін'єкційного пристрою. Фіг. 3а-3е являють собою вигляди в перспективі ін'єкційної системи згідно з першим варіантом здійснення даного винаходу. Вони ілюструють роботу багаторазової ін'єкційної системи 200 за даним винаходом, яка містить базову станцію 240 і ін'єкційний пристрій 110, як описана вище. Як указано вище, ін'єкційний пристрій 110 включає в себе блок 210 багаторазового використання і змінний блок 220. Базова станція 240 містить основний корпус 242, що має плоску поверхню 243, виконану з можливістю установки базової станції на горизонтальній поверхні, такій як стіл; опорний елемент 244, виступаючий під невеликим кутом (наприклад кут лежить в діапазоні від 0 до 20 4 UA 97854 C2 5 10 15 20 25 30 35 40 45 50 55 60 градусів) до осі, перпендикулярної плоскої поверхні 243; і перемикач 245, виконаний з можливістю вмикатися і вимикатися для керування поверненням ін'єкційного пристрою 110. Опорний елемент 244 має форму і здатність підтримувати ін'єкційний пристрій 110, коли ін'єкційний пристрій 110 з'єднаний з базовою станцією 240. Пристрій з'єднання між ін'єкційним пристроєм 110 і базовою станцією 240 за даним винаходом показаний на фіг. 3d. Нарізний важіль 246 виступає з базової станції 240 в напрямку, загалом паралельному опорному елементу 244. Важіль 246 має дистальний кінець 246а, розташований на відстані від базової станції 240, і проксимальний кінець (не показаний), з'єднаний з двигуном (не показаний), що міститься в корпусі базової станції 242. Дистальний кінець 246а важеля виконаний з можливістю з'єднання з привідним елементом 132 ін'єкційного пристрою 110 через отвір 212 на дистальному кінці 168 корпусу ін'єкційного пристрою 112, коли ін'єкційний пристрій 110 встановлений на базову станцію 240 і підтримується опорним елементом 244. При такій конструкції важіль зчеплюється з роз'ємним нарізним пристроєм (не показаний), що міститься в порожнистій ведучій муфті 132, і прикріплюється до ведучої муфти 132. Важіль 246 виконаний з можливістю повернення ін'єкційного пристрою 110 з його робочого стану в неробочий стан шляхом обертання роз'ємного нарізного пристрою під дією двигуна, внаслідок чого вся ведуча муфта 132 переміщується до дистального кінця 168 корпусу 112. Коли ведуча муфта 132 переміщується у напрямі до дистального кінця 168 корпусу 112, які стискаються, крила 134 на протилежних боках привідного елемента 132 з'єднуються з фланцеподібними елементами (не показані), що містяться всередині порожнистої ведучої муфти 132, таким чином повертаючи привідний елемент 132, ведучу муфту 131 і привідну пружину 130 в їх первинний неробочий стан. У цьому стані еластичні фіксуючі важелі (не показані) на ведучій муфті 132 повторно зчеплюються з відповідними виступами (не показані) на ведучій муфті 131, таким чином з'єднуючи ведучу муфту 132 з привідним елементом 132. У альтернативних варіантах здійснення даного винаходу нарізний важіль 246 може бути замінений будь-якими іншими засобами, такими як спрямовуючий гвинт, зубчата рейка і шестерня, і шків. Кнопка 102 запуску також повертається в вихідне положення під дією пружної сили від пружини 103 повернення кнопки, розташованої на поверхні 102f дистального кінця кнопки 102 запуску. Ця пружна сила діє в напрямку, загалом перпендикулярному подовжній осі 105 ін'єкційного пристрою у напрямі до корпусу 112. При вмиканні кнопки 102 запуску, коли до поверхні 102с натиснення кнопки 102 запуску прикладається тиск, щоб кнопка 102 повернулася в своє робоче положення, пружина 103 повернення кнопки стискається і давить на корпус 112. Коли привідна пружина 130, ведуча муфта 131 і привідний елемент 132 повертаються, кнопка 102 запуску може повернутися, коли проксимальний кінець ведучої муфти 131 проходить фіксуючий виступ 102b, так що пружина 103 повернення кнопки повертає кнопку 102 запуску в неробоче положення і ведуча муфта 131 фіксується фіксуючим виступом 102b. Фіг. 3а являє собою вигляд в перспективі ін'єкційної системи 200 за даним винаходом після включення пристрою і його установки на базовій станції 240. Базова станція 240 повертає ін'єкційний пристрій 110 в вихідний стан. Після проведення ін'єкції змінний блок 220 ін'єкційного пристрою 110 викидається, щоб були видалені всі забруднені рідиною елементи ін'єкційного пристрою 110. Потім на базову станцію 240 і опорний елемент 244 встановлюється багаторазовий блок 210 ін'єкційної системи 110. Коли вимикач 245 включається, відбувається повернення в вихідне положення, як пояснено вище. Фіг. 3b являє собою вигляд в перспективі ін'єкційної системи 200 за даним винаходом безпосередньо перед установкою в корпус 112 блока 210 багаторазового застосування ін'єкційного пристрою 110 нового змінного блока 220 ін'єкційного пристрою 110. Фіг. 3c являє собою вигляд в перспективі ін'єкційної системи 200 за даним винаходом, коли ін'єкційний пристрій 110 повністю встановлений на базовій станції 240 після того, як новий змінний блок 220 вставлений в корпус 112 блока 210 багаторазового застосування ін'єкційного пристрою 110. Фіг. 3d являє собою вигляд в перспективі ін'єкційної системи 200 за даним винаходом, коли ін'єкційний пристрій 110 повністю знятий з базової станції 240. Фіг. 3e являє собою вигляд в перспективі ін'єкційного пристрою за даним винаходом, коли кришка 111 знята з ін'єкційного пристрою 110, щоб можна було провести ін'єкцію. У другому варіанті здійснення ін'єкційної системи за даним винаходом для проведення ін'єкції використовується електродвигун. У двигуна є друга функція, що полягає в поверненні привідного механізму після проведення ін'єкції. Електроживлення привідного пристрою двигуна забезпечується за допомогою елемента, який перезаряджається. Для підзарядки елемента, який перезаряджається, в ін'єкційному пристрої використовується базова станція. 5 UA 97854 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 4 являє собою вигляд в перспективі альтернативного ін'єкційного пристрою 110а, працюючого від електрики, згідно з другим варіантом здійснення даного винаходу. Коли ін'єкційний пристрій 110a з'єднаний з базовою станцією 240а і вимикач 245 включений, відбувається підзарядка ін'єкційного пристрою 110, працюючого від електрики. Фіг. 5а і 5b являють собою вигляди праворуч ін'єкційного пристрою 110а, зображеного на фіг. 4. Привідний елемент 132 з'єднаний з електродвигуном 216 через нарізний привідний вал 216а електродвигуна. Двигун 216 виконаний з можливістю приводити в рух привідний елемент 132 шляхом обертання нарізного привідного вала 216а в порожнистому привідному елементі 132, що містить нарізний елемент (не показаний). Таким чином, привідний елемент 132 переміщується у напрямі до проксимального кінця корпусу 167 і внаслідок цього шприц 114 переміщується для виконання ін'єкції. Повернення ін'єкційного пристрою 110a в вихідне положення може бути проведене шляхом керування двигуном 216 так, щоб він обертав нарізний привідний вал 216а в протилежному напрямі для повернення привідного елемента 132 і ведучої муфти 131 в вихідний неробочий стан (як указано вище відносно першого варіанта здійснення). Керування може здійснюватися блоком 217 керування двигуном. Наприклад після того, як ліки з шприца 114 повністю випущені і ін'єкційний пристрій 110a встановлено на базовій станції 240а, блок керування двигуном 217 одержує сигнал і керує двигуном 216 так, щоб він обертав нарізний привідний вал 216а в протилежному напрямі. Блок 217 керування двигуном може змінити на протилежний напрям електричного струму, що протікає через двигун 216, і, отже, змінити напрям обертання привідного вала 216а. Двигун 216 живиться від акумулятора, який перезаряджається, 218а або, альтернативно, пристрою іншого типу, який перезаряджається, наприклад конденсатора, який перезаряджається. У другому варіанті здійснення даного винаходу кнопка 102 запуску працює як перемикач, з'єднаний з блоком 217 керування. Як тільки включається кнопка 102 запуску, на двигун 216 подається живлення, так щоб запустити привідний елемент 132 і спричинити проведення ін'єкції шприцом 114. Фіг. 6а-6е являють собою вигляди в перспективі ін'єкційної системи 200а згідно з другим варіантом здійснення даного винаходу. Відмінність від ін'єкційного пристрою, зображеного на фіг. 3, полягає в тому, що двигуном, який приводить в дію електричний ін'єкційний пристрій 110a замінює механічний ін'єкційний пристрій 110, який приводиться в дію пружиною, і з'єднання між базовою станцією 240а і ін'єкційним пристроєм 110a виконане з можливістю підзарядки акумулятора, який перезаряджається 218а. На дистальному кінці корпусу 112 розташовані два електричних контактних елемента 214 елемента, який перезаряджається 218. Два контактних елементи 247 зарядного пристрою 248 базової станції 240а забезпечують взаємодію для підзарядки між базовою станцією 240а і ін'єкційним пристроєм 110а для підзарядки елемента 218 ін'єкційного пристрою, який перезаряджається 110а, як показано на фіг. 6d. Блок 217 керування двигуном визначає проходження електричного струму через контактні елементи 247 і керує двигуном 216 для повороту нарізного привідного вала 216а для повернення в вихідне положення привідного елемента 132, ведучої муфти 131 і кнопки 102 запуску. Фіг. 7 являє собою схематичну блок-схему системи, зображеної на фіг. 6а-6е. Зарядний пристрій 248 в базовій станції 240а підзаряджає блок 218 електричного ін'єкційного пристрою, який перезаряджається, 110a після того, як ін'єкційний пристрій 110a вміщений на базову станцію 240а і вимикач 245 вімкнений. Блок 218 ін'єкційного пристрою, який перезаряджається, 110а живить двигун 216 для переміщення привідного елемента 132 для висунення шприца 114 у напрямі до проксимального кінця 167 корпусу 112 для проведення ін'єкції. Керуюча схема 217 виконана з можливістю визначення протікання струму в ін'єкційний пристрій 110a від зарядного пристрою 248 і приведення в рух двигуна 216 для повернення ведучої муфти 131, привідного елемента 132 і кнопки 102 запуску в неробочий стан. Базова станція 240, 240а може живитися або від електричної мережі, або від акумулятора, щоб приводити в рух двигун в базовій станції 240, яка виконана так, щоб повертати в вихідне положення механічний привідний механізм згідно з першим варіантом здійснення даного винаходу, і/або забезпечувати енергією зарядний пристрій 248 в базовій станції 240а згідно з другим варіантом здійснення даного винаходу для зарядки блока 218 ін'єкційного пристрою, який перезаряджається 110а. Таким чином, шляхом забезпечення базової станції 240, 240а для повернення ін'єкційного пристрою 110, 110а і замін забруднених рідиною частин ін'єкційного пристрою 220 після проведення кожної ін'єкції нарівні з повторним використанням багаторазового блока 210 для 6 UA 97854 C2 введення рідини, досягається мінімізація кількості відходів для зниження вартості. Звичайно, зрозуміло, що описані вище варіанти даного винаходу наведені виключно для прикладу, і в них можуть бути внесені зміни в межах об'єму винаходу. 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА ВИНАХОДУ 1. Ін'єкційна система, яка містить ін'єкційний пристрій, який включає в себе: шприц, який містить контейнер для рідини і випускне сопло; корпус, виконаний з можливістю вміщення шприца, який здатний переміщуватися між відведеним положенням, в якому шприц повністю міститься в корпусі, і висуненим положенням, в якому щонайменше частина випускного сопла виступає з корпусу; привідний пристрій; привідний механізм, з'єднаний з привідним пристроєм, що має неробочий стан, в якому відсутній вплив на привідний пристрій, і робочий стан, в якому він здійснює вплив на привідний пристрій, переміщуючи шприц у висунене положення і виштовхуючи рідину з контейнера для рідини; пусковий механізм, який виконаний з можливістю звільнення привідного механізму для переміщення шприца у висунене положення і виштовхування рідини з контейнера для рідини; і базову станцію, виконану з можливістю з'єднання з ін'єкційним пристроєм і повернення привідного механізму з робочого стану в неробочий стан для повторного приведення в дію привідного механізму. 2. Ін'єкційна система за п. 1, в якій привідний механізм містить двигун, з'єднаний з привідним пристроєм, для висунення шприца і виштовхування рідини з нього. 3. Ін'єкційна система за п. 2, в якій привідний механізм містить елемент, який перезаряджається, з'єднаний з двигуном для його живлення. 4. Ін'єкційна система за п. 3, в якій елемент, який перезаряджається, містить конденсатор. 5. Ін'єкційна система за п. 3, в якій елемент, який перезаряджається, містить акумулятор, який перезаряджається. 6. Ін'єкційна система за будь-яким з пп. 3-5, в якій базова станція містить перезаряджаючий блок, виконаний з можливістю пі дзаряджати елемент, який перезаряджається, коли ін'єкційний пристрій з'єднаний з базовою станцією. 7. Ін'єкційна система за будь-яким з пп. 2-6, в якій, коли ін'єкційний пристрій з'єднаний з базовою станцією, двигун виконаний з можливістю повернення привідного пристрою в положення, при якому він може впливати на привідний механізм для переміщення шприца у висунене положення. 8. Ін'єкційна система за п. 1, в якій привідний механізм містить зміщуючий елемент, який в неробочому стані привідного механізму знаходиться в першому невисуненому положенні, і який в робочому стані привідного механізму знаходиться у другому висуненому положенні. 9. Ін'єкційна система за п. 8, в якій базова станція містить механізм зачеплення, виконаний з можливістю прикладання сили до зміщуючого елемента для повернення його з висуненого положення в невисунене положення. 10. Ін'єкційна система за п. 9, в якій механізм зачеплення виконаний з можливістю переміщення кінця зміщуючого елемента з другого положення в перше положення для його повернення. 11. Ін'єкційна система за п. 10, в якій механізм зачеплення являє собою важіль, виконаний з можливістю з'єднання зі зміщуючим елементом. 12. Ін'єкційна система за п. 11, в якій важіль з'єднаний зі зміщуючим елементом через отвір в корпусі. 13. Ін'єкційна система за п. 12, в якій важіль містить гвинтову різь, яка може зачіплятися з привідним пристроєм ін'єкційного пристрою, а базова станція додатково містить двигун, з'єднаний з важелем для повороту важеля і повернення привідного механізму в перше положення, і повернення привідного пристрою в положення, в якому на нього може впливати привідний механізм для переміщення шприца у висунене положення і виштовхування його вмісту. 14. Ін'єкційна система за будь-яким з попередніх пунктів, в якій базова станція живиться від електричної мережі. 15. Ін'єкційна система за будь-яким з попередніх пунктів, в якій базова станція живиться від акумулятора. 16. Ін'єкційна система за будь-яким з попередніх пунктів, в якій ін'єкційний пристрій є багаторазовим. 7 UA 97854 C2 5 10 15 20 25 30 35 17. Ін'єкційна система за п. 16, в якій шприц є змінним. 18. Ін'єкційна система за будь-яким з попередніх пунктів, в якій базова станція додатково виконана з можливістю повернення пускового механізму, щоб пусковий механізм перешкоджав привідному механізму в неробочому стані дозволяти шприцу переміщуватися у висунене положення. 19. Ін'єкційна система за п. 18, в якій пусковий механізм і привідний механізм розташовані в ін'єкційному пристрої таким чином, щоб пусковий механізм повертався в вихідне положення, коли привідний механізм повертається в вихідне положення. 20. Ін'єкційна система за п. 19, в якій ін'єкційний пристрій містить зміщуючий компонент, виконаний з можливістю повернення пускового механізму в вихідне положення, коли привідний механізм повертається в вихідне положення. 21. Ін'єкційна система за будь-яким з попередніх пунктів, в якій ін'єкційний пристрій містить відвідний елемент, виконаний з можливістю зміщувати шприц з висуненого положення у відведене положення після виштовхування рідини з шприца. 22. Ін'єкційна система за п. 21, в якій ін'єкційний пристрій додатково містить роз'єднуючий механізм, причому привідний пристрій і привідний механізм відділяються один від одного за допомогою роз'єднуючого механізму після того, як рідина виштовхнута, так щоб шприц міг бути переміщений з висуненого положення у відведене положення за допомогою відвідного елемента. 23. Ін'єкційний пристрій, який містить: шприц, який містить контейнер для рідини і випускне сопло; корпус, виконаний з можливістю вміщення шприца, який здатн ий переміщуватися між відведеним положенням, в якому шприц повністю міститься в корпусі, і висуненим положенням, в якому щонайменше частина випускного сопла виступає з корпусу; привідний пристрій; привідний механізм, з'єднаний з привідним пристроєм, що має неробочий стан, в якому відсутній вплив на привідний пристрій, і робочий стан, в якому він здійснює вплив на привідний пристрій, переміщуючи шприц у висунене положення і виштовхуючи рідину з контейнера для рідини; і пусковий механізм, який виконаний з можливістю звільнення привідного механізму, щоб перемістити шприц у висунене положення і виштовхнути рідину з контейнера для рідини, причому корпус виконаний з можливістю з'єднання з базовою станцією, а привідний механізм виконаний з можливістю повернення базовою станцією з робочого стану в неробочий стан, для повторного запуску приводного механізму. 24. Базова станція, виконана з можливістю з'єднання з ін'єкційним пристроєм за п. 23 і повернення привідного механізму з робочого стану в неробочий стан, для повторного запуску привідного механізму. 8 UA 97854 C2 9 UA 97854 C2 10 UA 97854 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11

Дивитися

Додаткова інформація

Назва патенту англійською

Injection system with base station

Автори англійською

Jennings, Douglas, Ivan, Burnell, Rosematy, Louise

Назва патенту російською

Инъекционная система (варианты) и базовая станция для нее

Автори російською

Дженнингз Дуглас Иван, Бернелл Роузмери Луиз

МПК / Мітки

МПК: A61M 5/32, A61M 5/20

Мітки: базова, варіанти, неї, ін'єкційна, станція, система
