Предмет одягу та спосіб його виготовлення

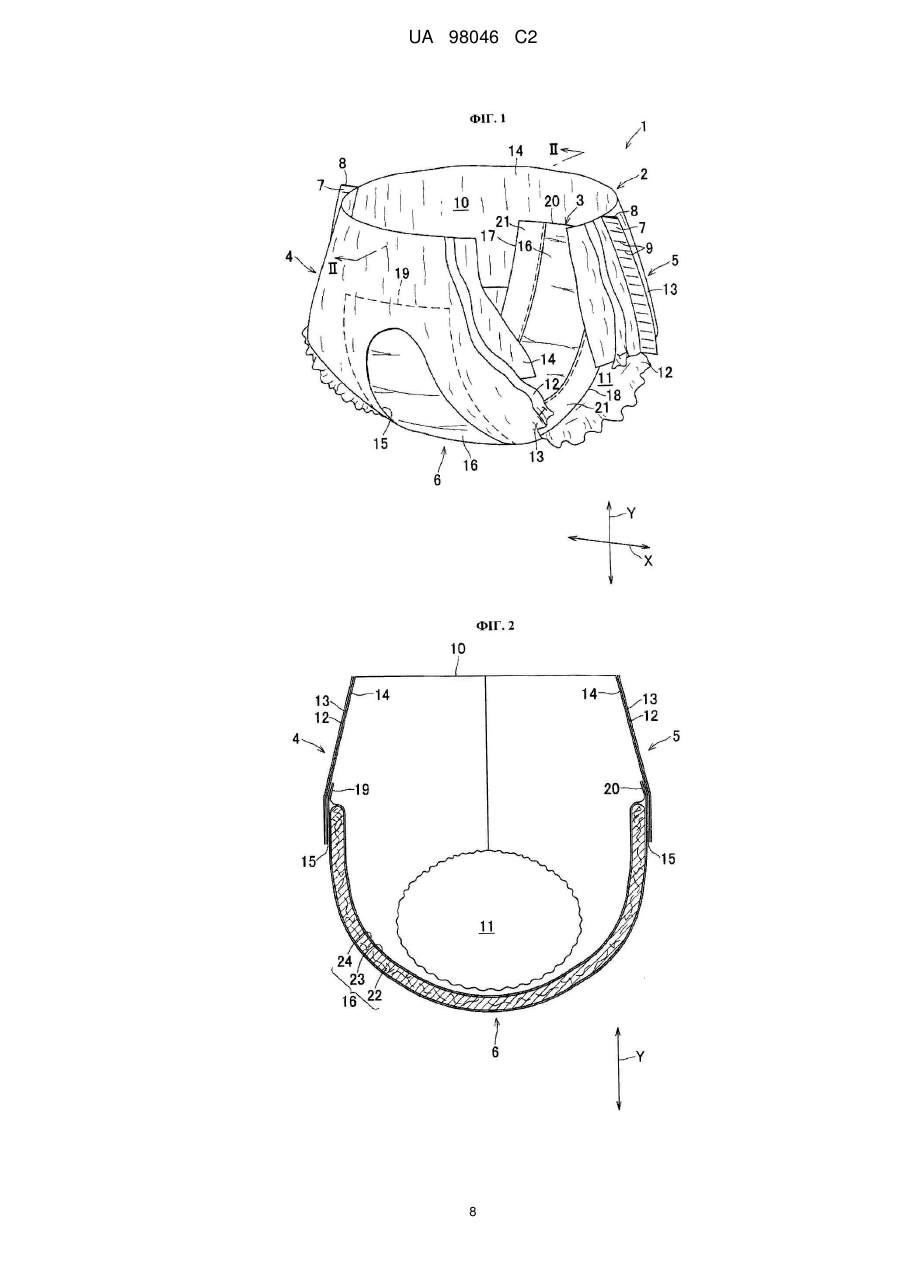

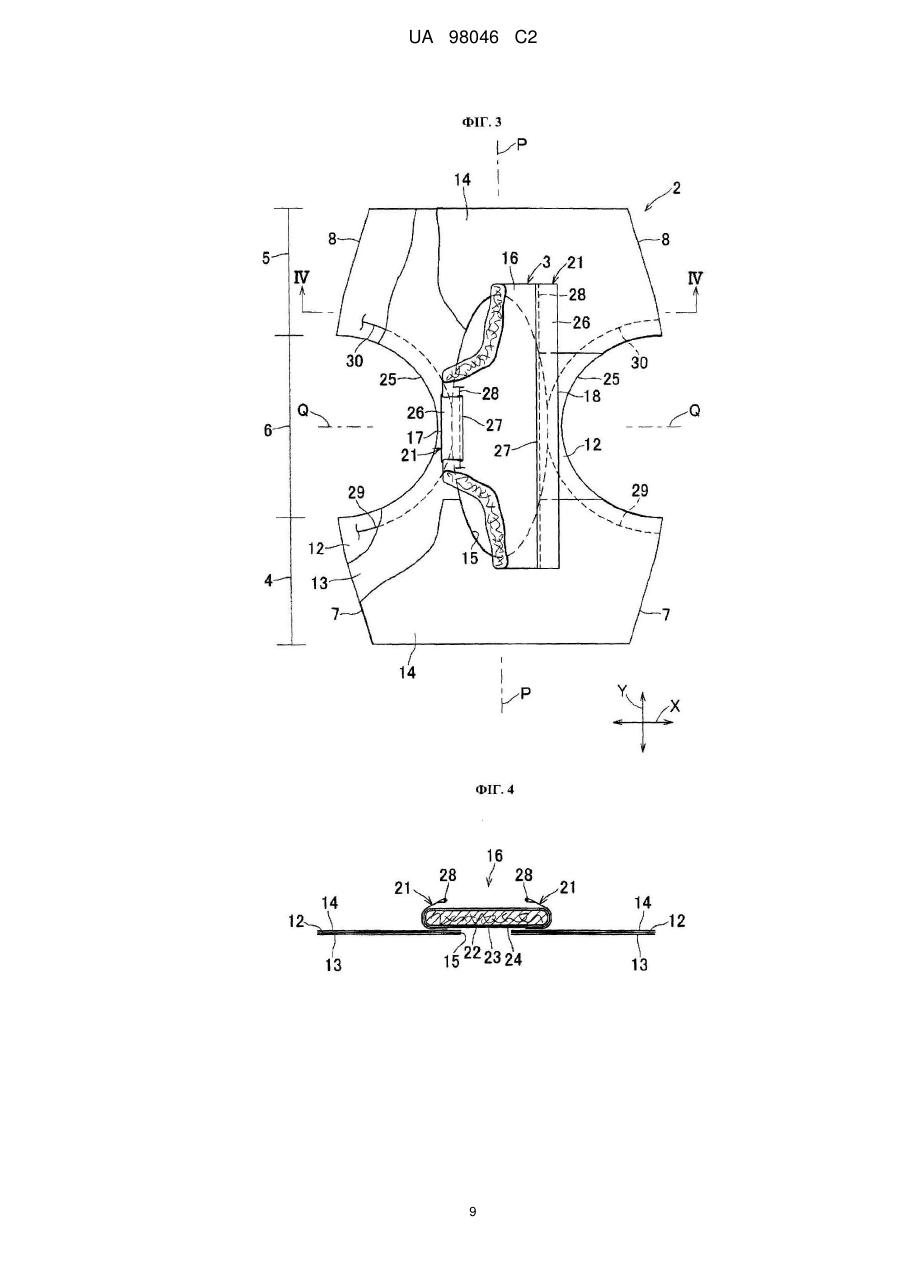

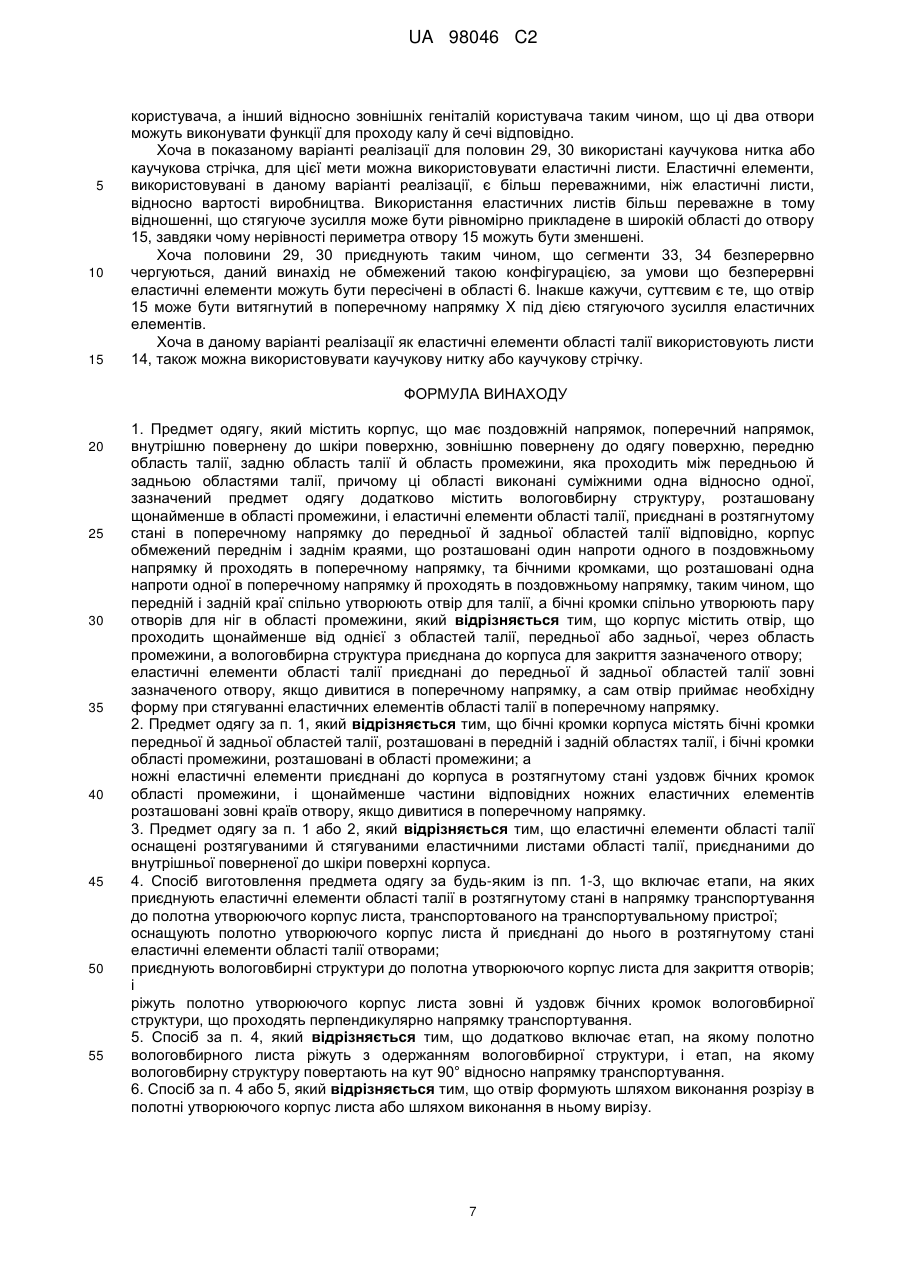

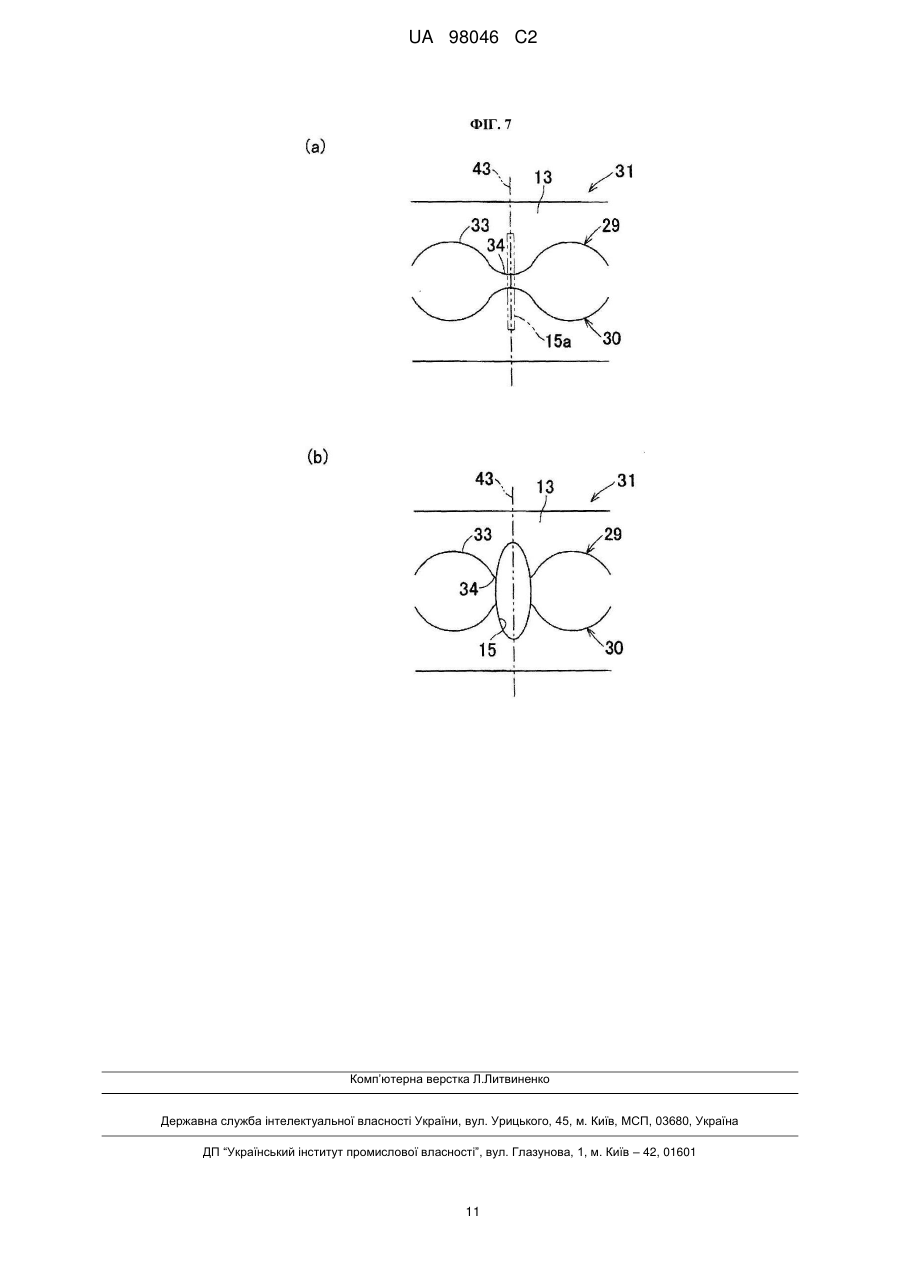

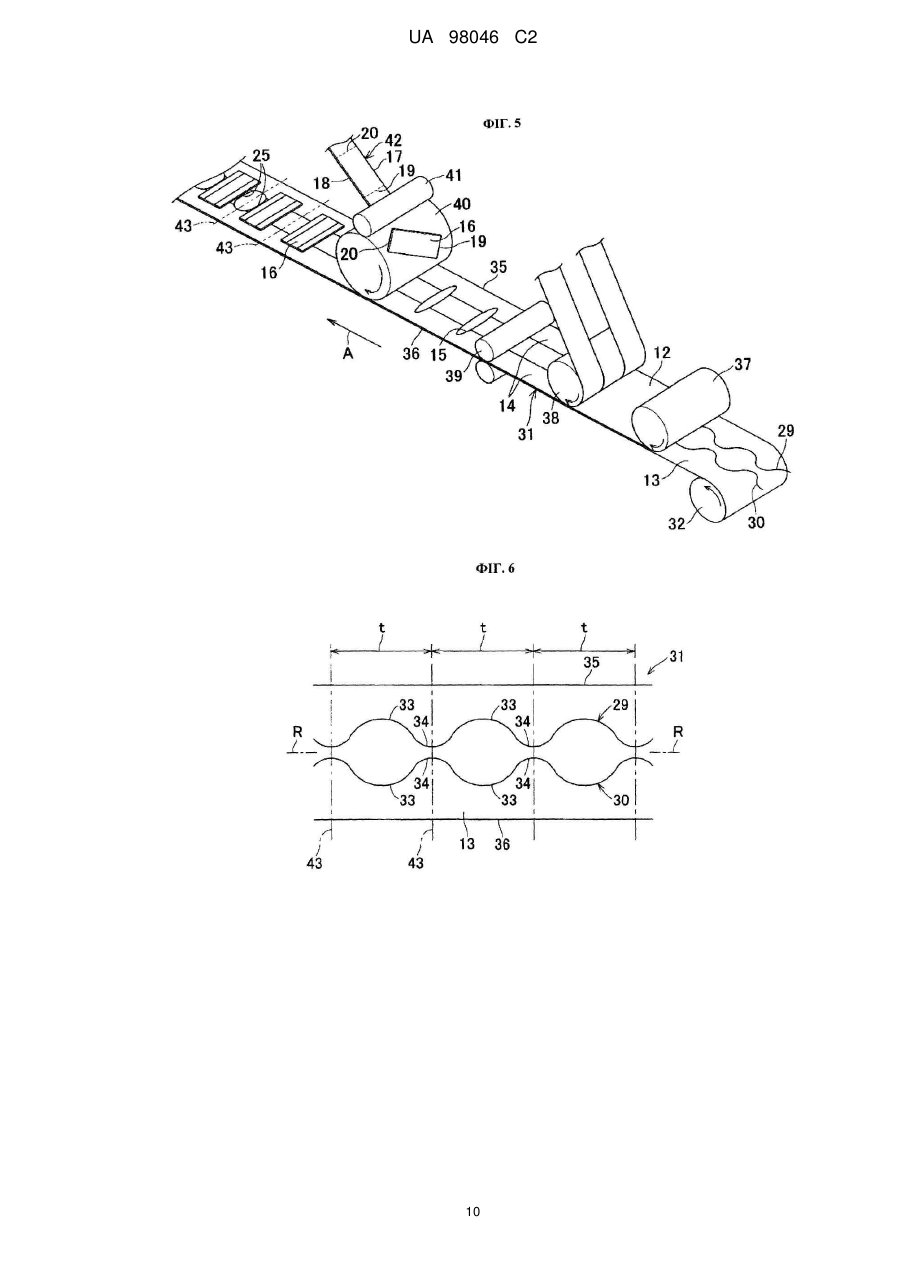

Реферат: Задачею даного винаходу є створення вдосконаленого предмета одягу, що забезпечує належне збільшення розміру отворів для ніг без появи протікання сечі. В області (6) промежини корпус (2) оснащений отвором, що проходить через внутрішній і зовнішній листи (12, 13) у напрямку товщини. Отвір (15) проходить через область (6) промежини в поздовжньому напрямку (Y) частково в передню й задню області (4, 5) талії і також через частини відповідних еластичних листів (14) області талії в напрямку товщини. Абсорбуюча прокладка (16), що виконує функцію асорбуючої структури (3), приєднана до поверненої до шкіри поверхні корпуса (2) для закриття отвору (15). Абсорбуюча прокладка (16) приєднана за допомогою зв'язуючого уздовж її обох бічних кромок (17, 18) до внутрішнього листа (12) і еластичних листів (14) області талії й уздовж її переднього й заднього країв (19, 20) до еластичних листів (14) області талії. UA 98046 C2 (12) UA 98046 C2 UA 98046 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до предметів одягу та способів їхнього виготовлення і, зокрема, до таких абсорбуючих предметів одягу, як підгузки одноразового використання, труси для приучення до туалету та труси для тих, хто страждає нетриманням, і способів їхнього виготовлення. Підгузки одноразового використання, оснащені еластичними елементами, приєднаними в передній і задній областях талії, відомі, наприклад, з JP 2001-478A (ПАТЕНТНИЙ ДОКУМЕНТ 1). Відповідно до цього ПАТЕНТНОГО ДОКУМЕНТА 1 підгузок головним чином містить корпус, що має передню область талії, задню область талії, область промежини, повернену до шкіри, сторону, повернену до одягу, сторону й абсорбуючу структуру, приєднану до внутрішньої поверхні корпуса, поверненої до тіла користувача. Корпус оснащений у його передній і задній областях еластичними елементами області талії, що проходять у поперечному напрямку й приєднані до нього в розтягнутому стані відповідно, таким чином, що абсорбуюча структура перекриває ці еластичні елементи області талії. Відповідно до ПАТЕНТНОГО ДОКУМЕНТА 1 спосіб виготовлення такого підгузка містить етапи, на яких приєднують абсорбуючі структури, розташовані на рівних проміжках, до полотна листа нетканого матеріалу, що утворює корпус; ріжуть полотно листа нетканого матеріалу, що утворює корпус, між кожною парою суміжних абсорбуючих структур і складають вдвічі полотно утворюючого корпус листа уздовж уявної поздовжньої центральної осі; і ріжуть полотно листа нетканого матеріалу, що утворює корпус, між кожною парою суміжних абсорбуючих структур, більш конкретно, вздовж уявної поперечної центральної осі відрізаної частини полотна листа нетканого матеріалу, що утворює корпус, з формуванням протилежних бічних кромок, які потім з'єднують одну з одною за допомогою зв'язуючого з формуванням отвору для талії й пари отворів для ніг у кожному підгузку. ПАТЕНТНИЙ ДОКУМЕНТ 1: JP 2001-478A У вищеописаному підгузку одноразового використання отвори для ніг можуть бути виконані більш широкими для полегшення розміщення в них ніг користувача й розміщення підгузка на тілі користувача. Для виконання отворів для ніг більш широкими необхідно збільшити розмір відрізної області полотна утворюючого корпус листа нетканого матеріалу в поздовжньому напрямку. Для збільшення розміру відрізної області було запропоновано збільшити величину проміжку між кожною парою суміжних абсорбуючих структур. Однак це призводить до збільшення кількості нетканого матеріалу, затрачуваного на виготовлення одного підгузка, і відповідно збільшення вартості виготовлення. Крім того, збільшення величини проміжку між кожною парою суміжних абсорбуючих структур призводить до відповідного збільшення розміру отвору для талії й надмірного збільшення числа складок, що формуються при стягуванні відповідних еластичних елементів для забезпечення належного прилягання отвору для талії до талії користувача. Збільшення числа складок призводить до надмірного збільшення проміжків між підгузком і тілом користувача, що викликає протікання тілесних рідин, наприклад сечі, і залишає сліди здавлювання на шкірі користувача. При формуванні отворів для ніг достатньо великого розміру без надмірного збільшення розміру отвору для талії ширина області промежини між парою отворів для ніг неминуче зменшується, що призводить до зменшення ширини абсорбуючої структури. Надмірне зменшення ширини абсорбуючої структури неминуче призводить до зменшення здатності поглинання сечі та до її витікання. Через вищеописаний недолік основною задачею даного винаходу є створення вдосконаленого предмета одягу, який забезпечує належне збільшення розміру отворів для ніг без появи протікання сечі. Відповідно до першого аспекту даного винаходу вищевказана задача вирішена за допомогою вдосконалення предмета одягу, що містить корпус, який має поздовжній напрямок, поперечний напрямок, внутрішню повернену до шкіри поверхню, зовнішню повернену до одягу поверхню, передню область талії, задню область талії й область промежини, що проходить між передньою й задньою областями талії, причому ці області виконані суміжними одна відносно одної, зазначений предмет одягу додатково містить вологовбирну структуру, розташовану щонайменше в області промежини, і еластичні елементи області талії, приєднані в розтягнутому стані в поперечному напрямку до передньої й задньої областей талії відповідно, корпус обмежений переднім і заднім краями, розташованими один напроти одного в поздовжньому напрямку й такими, що проходять в поперечному напрямку, і бічними кромками, розташованими одна напроти одної в поперечному напрямку й такими, що проходять в поздовжньому напрямку, таким чином, що передній і задній краї спільно утворюють отвір для талії, а бічні кромки спільно утворюють пару отворів для ніг в області промежини. 1 UA 98046 C2 5 10 15 20 25 30 35 40 45 50 55 60 Удосконалення відповідно до першого аспекту даного винаходу відрізняється тим, що корпус містить отвір, який проходить щонайменше від однієї з областей талії, передньої або задньої, через область промежини, вологовбирна структура приєднана до корпуса для закриття цього отвору, еластичні елементи області талії приєднані до передньої й задньої областей талії зовні цього отвору, якщо дивитися в поперечному напрямку, а сам отвір приймає необхідну форму при стягуванні еластичних елементів області талії в поперечному напрямку. Відповідно до одного з переважних варіантів реалізації першого аспекту даного винаходу бічні кромки корпуса містять бічні кромки передньої й задньої областей талії, розташовані в передній і задній областях талії, і бічні кромки області промежини, розташовані в області промежини; а ножні еластичні елементи приєднані до корпуса в розтягнутому стані уздовж бічних кромок області промежини, і щонайменше частини відповідних ножних еластичних елементів розташовані зовні отвору, якщо дивитися в поперечному напрямку. Згідно ще одному переважному варіанту реалізації першого аспекту даного винаходу еластичні елементи області талії оснащені розтягуючими й стягуючими еластичними листами області талії, приєднаними до внутрішньої поверненої до шкіри поверхні корпуса. Відповідно до другого аспекту даного винаходу вищевказана задача вирішена за допомогою вдосконалення способу виготовлення вищеописаного предмета одягу, що містить етапи, на яких еластичні елементи області талії приєднують у розтягнутому стані в напрямку транспортування до полотна утворюючого корпус листа, транспортованого на транспортувальному пристрої; оснащують полотно утворюючого корпус листа й приєднані до нього в розтягнутому стані еластичні елементи області талії отворами; приєднують вологовбирні структури до полотна утворюючого корпус листа для покриття отворів; і ріжуть полотно утворюючого корпус листа зовні й уздовж бічних кромок вологовбирної структури, що проходять перпендикулярно напрямку транспортування. Відповідно до одного з переважних варіантів реалізації другого аспекту даного винаходу спосіб додатково включає етап, на якому полотно вологовбирного листа ріжуть з одержанням вологовбирної структури, і етап, на якому вологовбирну структуру повертають на кут 90° відносно напрямка транспортування. Згідно ще одному переважному варіанту реалізації другого аспекту даного винаходу отвір формують шляхом виконання розрізу в полотні утворюючому корпус листа або шляхом виконання в ньому вирізу. Корпус містить отвір, що проходить щонайменше від однієї з областей талії, передньої або задньої, через область промежини, а вологовбирна структура приєднана до корпуса для покриття цього отвору. Отвір приймає необхідну форму при стягуванні еластичних елементів області талії, завдяки чому поперечний розмір отвору в областях талії може бути в цілому збільшений. Більш конкретно, навіть у випадку відносно глибокого вирізу в області промежини при формуванні отворів для ніг немає необхідності у зменшенні ширини вологовбирної структури, а протікання тілесних рідин виявляється надійно відверненим. Отвори для ніг можуть бути надійно збільшені, завдяки чому предмет одягу може бути безперешкодно одягнутий на тіло користувача. Еластичні елементи області талії розташовані зовні отвору, якщо дивитися в поперечному напрямку, таким чином, що стягуюче їх зусилля не прикладене до вологовбирної структури навіть при покритті отвору вологовбирною структурою. Завдяки цьому стягування еластичних елементів області талії не призводить до формування складок на вологовбирній структурі. Ножні еластичні елементи приєднані до корпуса в розтягнутому стані уздовж бічних кромок області промежини й зовні отвору, якщо дивитися в поперечному напрямку. Завдяки такій конфігурації ширина отвору може бути належним чином збільшена, а стягування ножних еластичних елементів не призводить до формування складок на вологовбирній структурі. Еластичні елементи області талії, що оснащені розтягуваними й стягуваними еластичними листами області талії, забезпечують еластичність отвору й призводять до зменшення нерівномірностей вздовж його периметра. Спосіб виготовлення вищеописаного предмета одягу включає етапи, на яких еластичні елементи області талії приєднують у розтягнутому стані в напрямку транспортування до утворюючого корпус листа полотна, транспортованого на транспортувальному пристрої; оснащують полотно утворюючого корпус листа й приєднані до нього в розтягнутому стані еластичні елементи області талії отворами; приєднують вологовбирні структури до полотна утворюючого корпус листа для покриття отворів; і ріжуть полотно утворюючого корпус листа зовні й уздовж бічних кромок вологовбирної структури, що проходять перпендикулярно напрямку транспортування. Таким чином, за допомогою декількох етапів можуть бути одержані предмети одягу, кожен з яких оснащений отвором. 2 UA 98046 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб додатково включає етап, на якому полотно вологовбирного листа ріжуть із одержанням вологовбирної структури, і етап, на якому вологовбирну структуру повертають на кут 90° відносно напрямку транспортування. Таким чином, вологовбирні структури також можуть бути приєднані до корпуса за допомогою декількох етапів. Виконання розрізу в полотні утворюючого корпус листа дозволяє суттєво полегшити формування отвору; а при формуванні отвору шляхом виконання в полотні вирізу ширина отвору може бути більше, ніж у випадку виконання розрізу. На фіг. 1 показане перспективне зображення підгузка. На фіг. 2 показаний перетин по лінії ІІ-ІІ, позначеній на фіг 1. На фіг. 3 показаний вид зверху підгузка, зображеного на фіг. 1, у плоско розгорнутому положенні. На фіг. 4 показаний перетин по лінії IV-IV, позначеній на фіг. 3. На фіг. 5 показана схема, що ілюструє спосіб виготовлення підгузка. На фіг. 6 показана пояснювальна схема способу виготовлення підгузка. На фіг. 7 показана пояснювальна схема способу виготовлення підгузка. 1 підгузок 2 корпус 3 вологовбирна структура 4 передня область талії 5 задня область талії 6 область промежини 14 еластичні елементи області талії 15 отвір 16 вологовбирна прокладка (вологовбирна структура) 29 передні половини еластичних елементів 30 задні половини еластичних елементів 31 полотно утворюючого корпус листа 42 полотно вологовбирного листа. Даний винахід описаний нижче з посиланнями на прикладені креслення на прикладі підгузка одноразового використання як типового варіанта реалізації абсорбуючого виробу згідно із даним винаходом. На фіг. 1 показане перспективне зображення підгузка 1, надягнутого на тіло користувача, із частковим розрізом для наочності. Як показано на фіг. 1, підгузок 1 містить головним чином корпус 2 і вологовбирну структуру 3. Корпус 2 виконаний у формі трусів і містить передню область 4 талії, задню область 5 талії й область 6 промежини, що проходить між областями 4, 5. Напрямок від області 4 до області 5 через область 6 іменується поздовжнім напрямком Y, а напрямок, перпендикулярний поздовжньому напрямку Y, іменується поперечним напрямком X. Відповідні бічні кромки 7, 7 області 4 вирівнюють і приєднують за допомогою зв'язуючого до відповідних бічних кромок 8, 8 області 5 у стиках 9, розташованих з інтервалами вздовж відповідних кромок 7, 8, з формуванням швів. Після цього область, обмежену областями 4, 5, оснащують отвором 10 для талії, а області, обмежені швами 9 й областю 6, оснащують парою отворів 11 для ніг відповідно. Корпус 2 містить внутрішній лист 12, що утворює повернену до шкіри поверхню, зовнішній лист 13, що утворює повернену до одягу поверхню, і еластичні листи 14 області талії, розташовані на поверненій до шкіри стороні листа 12. Як виробничий матеріал для листів 12, 13 можна використовувати, наприклад, повітропроникний нетканий матеріал. Як виробничий матеріал для листів 14 можна використовувати вологопроникний еластичний нетканий матеріал, що проходить відповідно між кожною парою кромок 7, 7 і між кожною парою кромок 8, 8. Листи 14, виготовлені з такого вологопроникного еластичного нетканого матеріалу, відповідно приєднують у розтягнутому стані в поперечному напрямку X до листа 12 в областях 4, 5 за допомогою термічного або ультразвукового зварювання або адгезиву. Корпус 2 оснащений у його області 6 отвором 15, що проходить через листи 12, 13 у напрямку товщини корпуса 2. Отвір 15 частково проходить через область 6 у поздовжньому напрямку Υ в області 4, 5 і через частини відповідних листів 14 також у напрямку товщини. Корпус 2 містить вологовбирну прокладку 16, використовувану як вологовбирну структуру 4 і приєднану до внутрішньої поверненої до шкіри поверхні корпуса 2 для покриття отвору 15. Прокладка 16 обмежена бічними кромками 17, 18, що розташовані одна напроти одної в поперечному напрямку X й проходять в поздовжньому напрямку Υ, та переднім і заднім краями 19, 20, що розташовані один напроти одного в поздовжньому напрямку Υ і проходять в поперечному напрямку X. Кромки 17, 18 прокладки 16 приєднані до листа 12 й листів 14 за допомогою адгезиву або термічного чи ультразвукового зварювання, а краї 19, 20 прокладки 16 3 UA 98046 C2 5 10 15 20 25 30 35 40 45 50 55 60 приєднані до листів 14 за допомогою адгезиву або термічного чи ультразвукового зварювання. Прокладка 16 оснащена уздовж її кромок 17, 18 одворотами 21, 21 для захисту від протікання відповідно. На фіг. 2 показаний перетин по лінії ІІ-ІІ, позначеній на фіг 1. Як зрозуміло з фіг. 2, прокладка 16 приєднана за допомогою зв'язуючого до внутрішньої поверненої до шкіри поверхні листів 14 таким чином, щоб покривати отвір 15 корпуса 2. Прокладка 16 містить вологопоглинаючу серцевину 22, вологопоглинаючий/вологорозповсюджуючий лист 23, наприклад папіросний папір, яким покрита серцевина 22, і поверхневий лист, виконаний з можливістю покриття листа 23. Хоча в даному варіанті реалізації як структура 3 використана така прокладка 16, зрозуміло, що даний винахід не обмежений таким варіантом реалізації, і може бути використана звичайна вологопоглинаюча прокладка 16. На фіг. 3 показаний вид зверху підгузка 1, передня й задня області якого відділені одна від одної в стиках 9 і який розгорнутий у поздовжньому напрямку Υ, а також у поперечному напрямку X таким чином, що області 4, 5, 6 виявляються розташованими в одній площині. Слід зазначити, що на фіг. 3 показане зображення із частковим розрізом для наочності. Підгузок 1 має поздовжню центральну вісь Р-Р, що розділяє його навпіл по довжині в поперечному напрямку X, і поперечну центральну вісь Q-Q, що розділяє його навпіл по довжині в поздовжньому напрямку Υ, причому підгузок 1 виконаний двостороннє симетричним відносно осі Р-Р. На фіг. 4 показаний розріз по лінії IV-IV, позначеній на фіг. 3. Як показано на фіг. 3, корпус 2 містить ножні бічні кромки 25, що утворені між кромками 7, 8 і проходять через область 6 у поздовжньому напрямку Υ. Корпус 2 вирізаний уздовж кромок 25 таким чином, щоб бути опуклим у напрямку осі Р-Р. Інакше кажучи, корпус 2 виконаний у такій формі, що його довжина в поперечному напрямку X менше поблизу осі Q-Q, ніж довжина в іншій області. Внаслідок цього корпус 2 у цілому має вигнуту всередину форму. Корпус 2 оснащений на його внутрішній поверненій до шкіри поверхні приєднаною до нього за допомогою зв'язуючого прокладкою 16. Прокладка 16 виконана прямокутної форми й приєднана за допомогою зв'язуючого до листа 12 для покриття отвору 15. Отвір 15 частково проходить в області 4, 5. Інакше кажучи, відповідні листи 14 також оснащені відповідними частинами отвору 15, а прокладка 16 приєднана за допомогою зв'язуючого до відповідних листів 14 в областях 4, 5. Прокладка 16 оснащена одворотами 21, сформованими з пари листів, що проходять у поздовжньому напрямку Υ симетрично відносно осі Р-Р. Ці листи можуть бути сформовані, наприклад, з нетканого матеріалу або переважно вологонепроникної пластмасової плівки. Одвороти 21 розташовані на внутрішній поверненій до шкіри поверхні прокладки 16 і містять закріплені кромки, які постійно приєднані за допомогою зв'язуючого до прокладки 16 уздовж кромок 26, що перекривають кромки 17, 18 прокладки 16, відповідно, і вільні кромки, виконані з можливістю підіймання над прокладкою 16 уздовж кромок 27, розташованих напроти кромок 26. Елементи 28, що проходять у поздовжньому напрямку Υ, приєднані уздовж відповідних кромок 27 у розтягнутому стані до відповідних одворотів 21 таким чином, що вільні кромки можуть бути підійняті над прокладкою 16 під дією стягуючого зусилля елементів 28. Зовні відповідних кромок 17, 18 прокладки 16, якщо дивитися в поперечному напрямку X, передня й задня половини 29, 30 ножних еластичних елементів, сформовані, наприклад, каучуковою ниткою або каучуковою стрічкою і приєднані до корпуса 2. Половини 29 проходять в область 4, а половини 30 проходять в область 5. Половини 29, 30 вигнуті уздовж кромок 25 і приєднані в розтягнутому стані до корпуса 2 відповідно. Отвір 15 перетинає половини 29, 30, внаслідок чого вони не виявляються безперервними в поперечному напрямку X. Вищеописаний підгузок 1 виготовляють шляхом послідовного здійснення етапів способу, як схематично показано на фіг. 5. На першому етапі полотно листа 13 транспортують за допомогою першого вала 32 у напрямку транспортування, зазначеному стрілкою А. Половини 29, 30 подають на полотно листа 13 і безперервно приєднують до нього в розтягнутому стані. На фіг. 6 проілюстрований спосіб приєднання половин 29, 30 до полотна листа 13. Як зрозуміло з фіг. 6, половини 29, 30 містять вилучені сегменти 33, уздовж яких половини 29, 30 розташовані на відносно великій відстані одна від одної, та зближені сегменти 34, уздовж яких половини 29, 30 розташовані поблизу одна одної, причому ці сегменти 33, 34 безперервно чергуються. Більш конкретно, половини 29, 30 вигнуті від відповідних місць сегментів 33, які розташовані ближче всього до верхнього й нижнього країв 35, 36 полотна листа 13, у напрямку осі R-R, що проходить посередині відрізка між краями 35, 36, далі проходять прямолінійно й по суті паралельно осі R-R уздовж сегментів 34 і знову згинаються в напрямку країв 35, 36. Якщо вважати відповідні сегменти, що проходять у напрямку транспортування від місць, розташованих ближче всього до країв 35, 36 відповідно, до суміжних місць, розташованих 4 UA 98046 C2 5 10 15 20 25 30 35 40 45 50 55 60 ближче всього до країв 35, 36, такими що дорівнюють одному циклу t, то один окремий підгузок 1 може бути виготовлений за один цикл t. На другому етапі, як зрозуміло з фіг. 5, полотно листа 12 подають у напрямку, зазначеному стрілкою А, за допомогою другого вала 37. Подаване таким чином полотно листа 12 приєднують за допомогою зв'язуючого або щільно прикріплюють до полотна листа 13 за допомогою половин 29, 30 з формуванням листа 31. На третьому етапі половини 29, 30 приєднують до полотна листа 31. Більш конкретно, пари полотен листів 14 подають за допомогою третього вала 38 у напрямку, зазначеному стрілкою А, до полотна листа 12, утворюючого полотно листа 31, і приєднують до поверхні полотна листа 12, поверненої від полотна листа 13. Полотна листів 14 приєднують у розтягнутому стані в напрямку транспортування до полотна листа 12, яке зміщують від осі R-R до країв 35, 36 відповідно. Інакше кажучи, поблизу осі R-R немає жодного з полотен листів 14. На четвертому етапі полотно листа 31 оснащують отворами 15 за допомогою ріжучого вала 39, розташованого за валом 38, якщо дивитися в напрямку транспортування. Вал 39 ріже полотно листа 31 у його напрямку товщини на рівних проміжках. На фіг. 7 схематично показане полотно листа 31 до й після різання. Слід зазначити, що на фіг. 7 лист 12 й листи 14 не показані з метою ілюстрації взаємного розташування отвору 15 і половин 29, 30. Лінія, вздовж якої полотно листа 31 ріжуть за допомогою вала 39, позначена пунктирною лінією 15а на фіг. 7(а). Як зрозуміло з фіг. 7(а), полотно листа 31 ріжуть разом з половинами 29, 30 у сегменті 34. Після різання листа 31 і половин 29, 30 уздовж лінії 15а місце відрізу виявляється розширеним вправо і вліво, як показано на фіг. 7(b), під дією стягуючого зусилля половин 29, 30, внаслідок чого формується отвір 15. На п'ятому етапі прокладку 16 приєднують до полотна листа 31 для покриття отвору 15. Прокладки 16 подають за допомогою четвертого вала 40 у напрямку, зазначеному стрілкою А, у формі вологовбирного полотна 42, виконаного безперервним у поздовжньому напрямку окремих прокладок 16. Полотно 42 ріжуть за допомогою ріжучого вала 41, функціонально зв'язаного з валом 40 і формують передній і задній краї 19, 20. Таким чином одержують окремі прокладки 16. Слід зазначити, що у випадку якщо прокладки 16 подають на полотно листа 31 без виконання належного повертання, окремі прокладки 16 виявляються зміщені на кут приблизно 90° відносно отворів 15, що проходять перпендикулярно краям 35, 36, внаслідок чого повне покриття отворів 15 прокладками 16 виявляється неможливим. Для усунення цього недоліку вал 40 виконаний з можливістю повороту прокладок 16 на кут приблизно 90° таким чином, що прокладки 16 можуть бути подані паралельно отвору 15. Поверхня подаваної таким чином на полотно листа 31 прокладки 16, що розташована напроти поверхні, оснащеної одворотами 21, приєднана до полотна листа 12, утворюючого полотно листа 31. На цьому етапі прокладку 16 приєднують до полотна листа 12 за допомогою адгезиву (не показаний). На шостому етапі між кожною парою суміжних прокладок 16, розташованих на рівних проміжках, формують ножні бічні кромки 25. Більш конкретно, між кожною парою суміжних прокладок 16 формують круглий отвір, що проходить через полотно листа 31 у напрямку товщини, з утворенням кромок 25. На сьомому етапі полотно листа 31, що оснащене кромками 25, складають у формі підгузка. Більш конкретно, полотно листа 31 складають уздовж центральної осі, що проходить посередині між краями 35, 36, і потім ріжуть його в складеному стані на рівних проміжках у місцях, зазначених уявлюваними лініями 43 відрізу на фіг. 5. Лінія 43 відповідає циклу t, зазначеному на фіг. 6, тобто середньої частини круглої кромки 25, якщо дивитися в напрямку транспортування. Шляхом різання полотна листа 31 і з'єднання вирізаних кромок одної з одною, одержаній заготовці надають форму підгузка, що показаний на фіг. 1. Вищеописані вирізані кромки утворюють кромки 17, 18 корпуса 2, а розташовані один на одному краї 35, 36 утворюють отвір 10. Вісь R-R відповідає осі Q-Q після відрізання полотна листа 31, і, отже, ці дві центральні осі по суті збігаються одна з одною. Підгузок 1 виготовляють відповідно до способу, який включає вищеописані етапи, що дозволяє виготовляти підгузки з високими темпами при малих витратах. При втриманні половин 29, 30, а також листів 14 вищеописаного підгузка 1 у розтягнутому стані, сформований отвір 15 може бути витягнутий під дією стягуючого зусилля половин 29, 30 і листів 14 назовні в напрямку X. Внаслідок цього розмір отвору 15 у напрямку X виявляється збільшеним. Прокладка 16 приєднана до корпуса для покриття збільшеного таким чином отвору 15. Після приєднання прокладки 16 половини 29, 30 й листи 14 можуть вільно стягатися. В області 6 отвір 15 проходить через половини 29, 30, завдяки чому їх стягуюче зусилля не прикладене до прокладки 16. Отвір 15 також частково проходить в області 6 через листи 14, 5 UA 98046 C2 5 10 15 20 25 30 35 40 45 50 55 60 завдяки чому стягуюче зусилля, що прикладене до прокладки 16, відповідно є зменшеним. Таким чином, прокладка 16 не стягується в напрямку X, а розмір отвору 15 може бути постійним. Половини 29, 30 приєднують в області промежини в розтягнутому стані в напрямку X і потім відрізають. Завдяки цьому в місцях області 6, у яких приєднані половини 29, 30, отвір 15 ефективно витягується під дією стягуючого зусилля в напрямку X. У такому підгузку 1 ширина області 6 після формування отвору 15 більше ширини цієї області 6 до формування отвору 15 у виді вирізу або до його витягування в напрямку X. Відповідно до цього кромки 25 можуть бути сформовані ближче до осі Р-Р для розширення отвору 11. Більш конкретно, розмір області 6 у напрямку X більше відповідного розміру отвору 10, тобто підгузок 1 має форму, що розкривається, на зразок віяла. Шляхом вибору такого розміру отвору для ніг можна запобігти застряванню ніг користувача в підгузку 1 і забезпечити безперешкодне розміщення підгузка 1 на тілі користувача. Також можна збільшити розмір отвору 11 винятково шляхом формування отвору 15 без необхідності збільшення довжини циклу t в напрямку транспортування у відповідності з отвором для ніг. Таким чином, можуть бути відповідним чином зменшені витрати. Крім того, отвір 10 не виявляється неефективно широким через відсутність необхідності збільшення довжини циклу t. Таким чином, завдяки ефективно збільшеному розміру області 10 можна запобігти утворенню складок в областях 4, 5. Завдяки запобіганню утворення складок в областях 4, 5 можна зменшити величину проміжку, який може формуватися між підгузком та тілом користувача, і, таким чином, забезпечити постійний тісний контакт областей 4, 5 з тілом користувача. Таким чином може бути відвернене протікання тілесних рідин, наприклад сечі, через отвір 10. Крім того, також можна запобігти утворенню відміток на шкірі користувача, що виникають при стисненні через наявність складок, шляхом запобігання утворення складок в областях 4, 5. При формуванні отвору 15 листи 12, 13 відрізають разом з половинами 29, 30 таким чином, що стягуюче зусилля цих еластичних елементів 29, 30 не прикладене до прокладки 16. Таким чином, завдяки стягуючому зусиллю цих еластичних елементів 29, 30 можна запобігти утворенню складок на прокладці 16. За відсутністю складок прокладка 16 може бути утримана в тісному контакті із промежиною користувача, завдяки чому тілесні рідини, наприклад сеча, можуть бути безпосередньо поглинені прокладкою 16 для запобігання їх контакту зі шкірою користувача. Отвір 15 розташований у відповідних частинах листів 14, суміжних з областю 6, таким чином, що цей отвір 15 може бути також витягнутий в напрямку X в областях 4, 5 зі збільшенням розміру підгузка в поперечному напрямку поблизу області 6 й у той же час запобіганням утворення складок на прокладці 16. Поблизу отвору 10 отвір 15 не проходить через листи 14, які ефективно діють на області 4, 5. Завдяки цьому форма підгузка виявляється витягнутою в напрямку області 6 таким чином, що області 4, 5 можуть бути утримані в тісному контакті зі шкірою користувача, а протікання тілесних рідин, наприклад сечі, може бути надійно відвернене. Прокладка 16 приєднана до корпуса 2 для покриття отвору 15 таким чином, що повернена до одягу поверхня прокладки 16 може бути помітна через лист 13 корпуса 2. Якщо на поверненій до одягу поверхні прокладки 16 виконані малюнки або написи, вони будуть помітні безпосередньо через лист 15. У даному варіанті реалізації плівка для захисту від протікання може бути розміщена між прокладкою 16 і листом 12 для покращення захисту від протікання. Також можна приєднати плівку для захисту від протікання до листа 13 після приєднання прокладки 16 до корпуса 2. Хоча в даному варіанті реалізації прокладка 16 приєднана до сторони листа 12, тобто внутрішньої, поверненої до шкіри поверхні, також можна приєднати прокладку 16 до сторони листа 13, тобто зовнішньої, поверненої до одягу поверхні. У випадку якщо прокладка 16 приєднана до зовнішньої, поверненої до одягу поверхні, нерівності, що контактують зі шкірою користувача, а також подразнення шкіри користувача можуть бути відповідно зменшені. Крім того, у випадку якщо на прокладці 16 виконані малюнки або написи, вони будуть безпосередньо помітні в широкій області. На етапі формування отвору 15 у полотні листа 31 може бути виконаний розріз, що проходить вертикально між краями 35, 36, або виріз, що має необхідну ширину в напрямку транспортування до овального отвору. Хоча в показаному варіанті реалізації отвір 15 проходить через область 6 у відповідні частини областей 4, 5, отвір 15 може проходити щонайменше через область 6. Також можна формувати декілька отворів 15, наприклад отвір, що проходить через область 4 частково в область 6, і отвір, що проходить через область 5 частково в область 6. При формуванні цих двох отворів один з них вирівнюють відносно заднього проходу 6 UA 98046 C2 5 10 15 користувача, а інший відносно зовнішніх геніталій користувача таким чином, що ці два отвори можуть виконувати функції для проходу калу й сечі відповідно. Хоча в показаному варіанті реалізації для половин 29, 30 використані каучукова нитка або каучукова стрічка, для цієї мети можна використовувати еластичні листи. Еластичні елементи, використовувані в даному варіанті реалізації, є більш переважними, ніж еластичні листи, відносно вартості виробництва. Використання еластичних листів більш переважне в тому відношенні, що стягуюче зусилля може бути рівномірно прикладене в широкій області до отвору 15, завдяки чому нерівності периметра отвору 15 можуть бути зменшені. Хоча половини 29, 30 приєднують таким чином, що сегменти 33, 34 безперервно чергуються, даний винахід не обмежений такою конфігурацією, за умови що безперервні еластичні елементи можуть бути пересічені в області 6. Інакше кажучи, суттєвим є те, що отвір 15 може бути витягнутий в поперечному напрямку X під дією стягуючого зусилля еластичних елементів. Хоча в даному варіанті реалізації як еластичні елементи області талії використовують листи 14, також можна використовувати каучукову нитку або каучукову стрічку. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Предмет одягу, який містить корпус, що має поздовжній напрямок, поперечний напрямок, внутрішню повернену до шкіри поверхню, зовнішню повернену до одягу поверхню, передню область талії, задню область талії й область промежини, яка проходить між передньою й задньою областями талії, причому ці області виконані суміжними одна відносно одної, зазначений предмет одягу додатково містить вологовбирну структуру, розташовану щонайменше в області промежини, і еластичні елементи області талії, приєднані в розтягнутому стані в поперечному напрямку до передньої й задньої областей талії відповідно, корпус обмежений переднім і заднім краями, що розташовані один напроти одного в поздовжньому напрямку й проходять в поперечному напрямку, та бічними кромками, що розташовані одна напроти одної в поперечному напрямку й проходять в поздовжньому напрямку, таким чином, що передній і задній краї спільно утворюють отвір для талії, а бічні кромки спільно утворюють пару отворів для ніг в області промежини, який відрізняється тим, що корпус містить отвір, що проходить щонайменше від однієї з областей талії, передньої або задньої, через область промежини, а вологовбирна структура приєднана до корпуса для закриття зазначеного отвору; еластичні елементи області талії приєднані до передньої й задньої областей талії зовні зазначеного отвору, якщо дивитися в поперечному напрямку, а сам отвір приймає необхідну форму при стягуванні еластичних елементів області талії в поперечному напрямку. 2. Предмет одягу за п. 1, який відрізняється тим, що бічні кромки корпуса містять бічні кромки передньої й задньої областей талії, розташовані в передній і задній областях талії, і бічні кромки області промежини, розташовані в області промежини; а ножні еластичні елементи приєднані до корпуса в розтягнутому стані уздовж бічних кромок області промежини, і щонайменше частини відповідних ножних еластичних елементів розташовані зовні країв отвору, якщо дивитися в поперечному напрямку. 3. Предмет одягу за п. 1 або 2, який відрізняється тим, що еластичні елементи області талії оснащені розтягуваними й стягуваними еластичними листами області талії, приєднаними до внутрішньої поверненої до шкіри поверхні корпуса. 4. Спосіб виготовлення предмета одягу за будь-яким із пп. 1-3, що включає етапи, на яких приєднують еластичні елементи області талії в розтягнутому стані в напрямку транспортування до полотна утворюючого корпус листа, транспортованого на транспортувальному пристрої; оснащують полотно утворюючого корпус листа й приєднані до нього в розтягнутому стані еластичні елементи області талії отворами; приєднують вологовбирні структури до полотна утворюючого корпус листа для закриття отворів; і ріжуть полотно утворюючого корпус листа зовні й уздовж бічних кромок вологовбирної структури, що проходять перпендикулярно напрямку транспортування. 5. Спосіб за п. 4, який відрізняється тим, що додатково включає етап, на якому полотно вологовбирного листа ріжуть з одержанням вологовбирної структури, і етап, на якому вологовбирну структуру повертають на кут 90° відносно напрямку транспортування. 6. Спосіб за п. 4 або 5, який відрізняється тим, що отвір формують шляхом виконання розрізу в полотні утворюючого корпус листа або шляхом виконання в ньому вирізу. 7 UA 98046 C2 8 UA 98046 C2 9 UA 98046 C2 10 UA 98046 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
