Модуляція даних у системі зв’язку

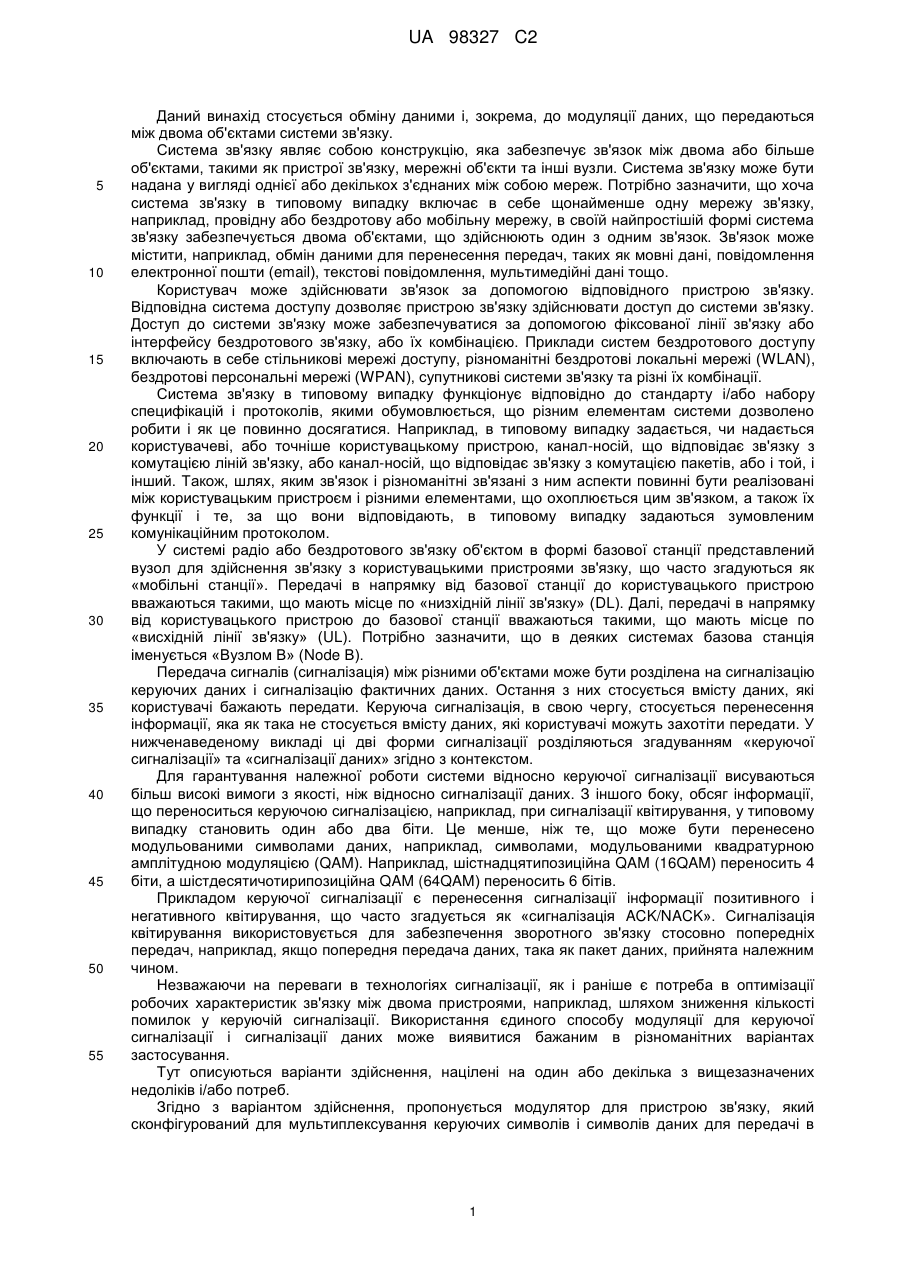

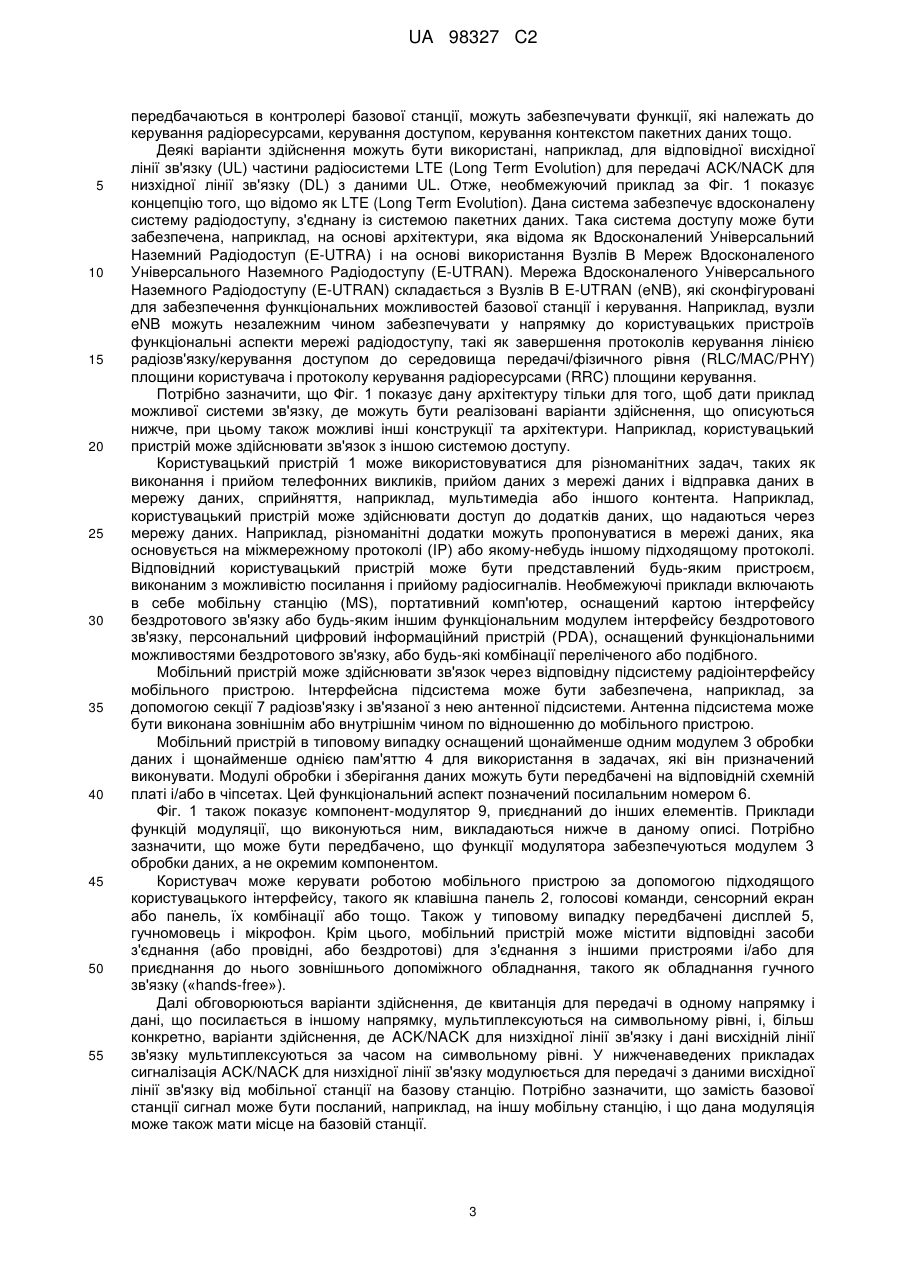

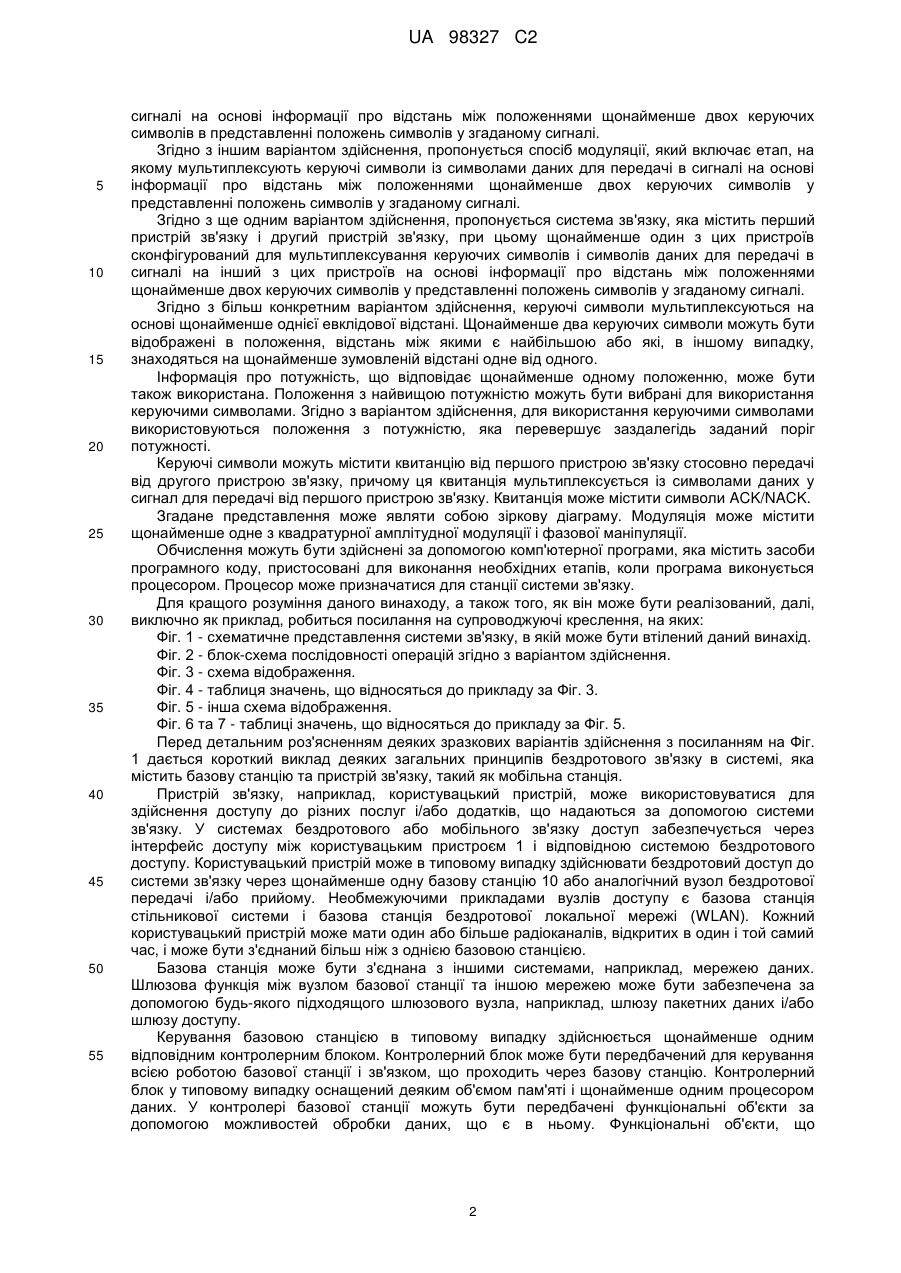

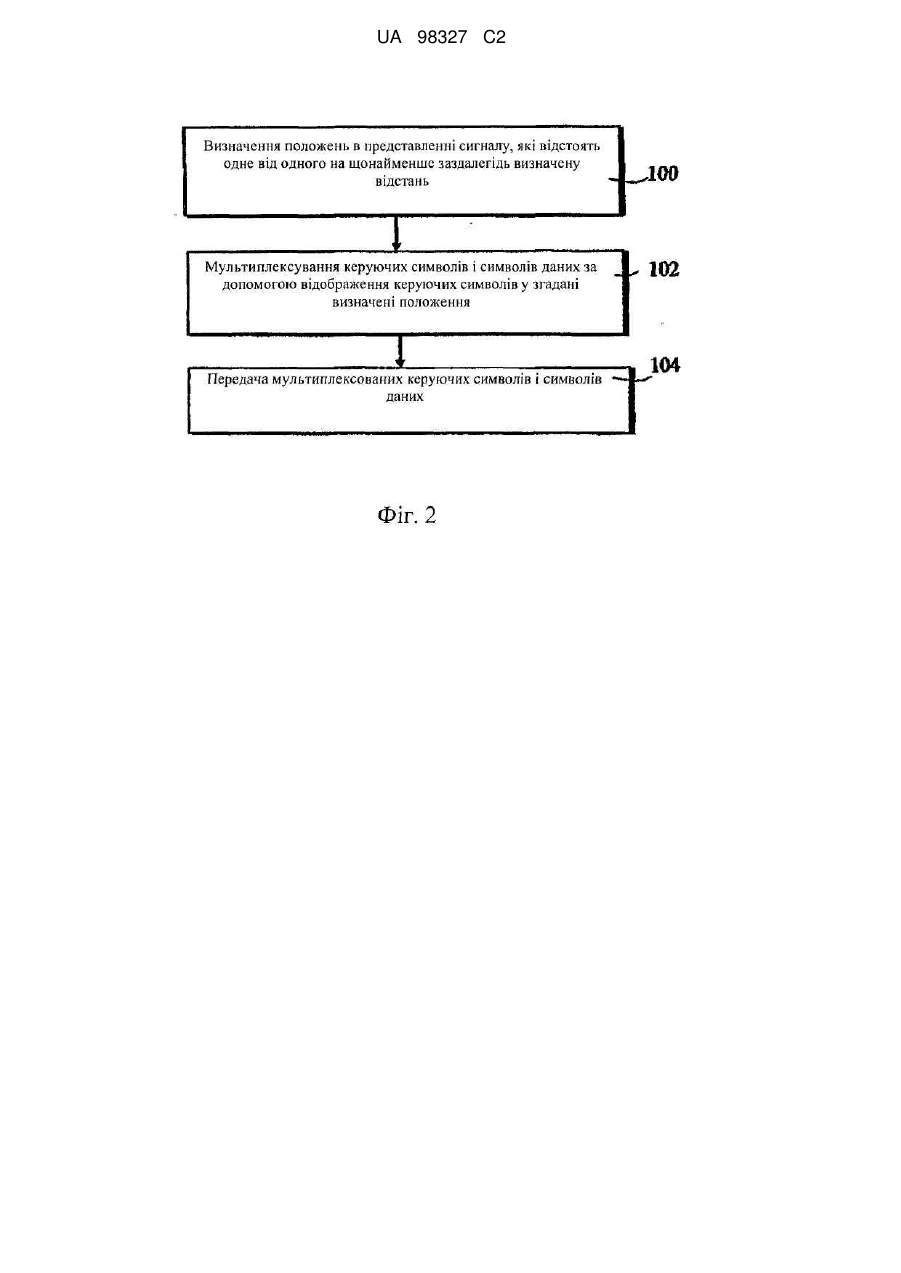

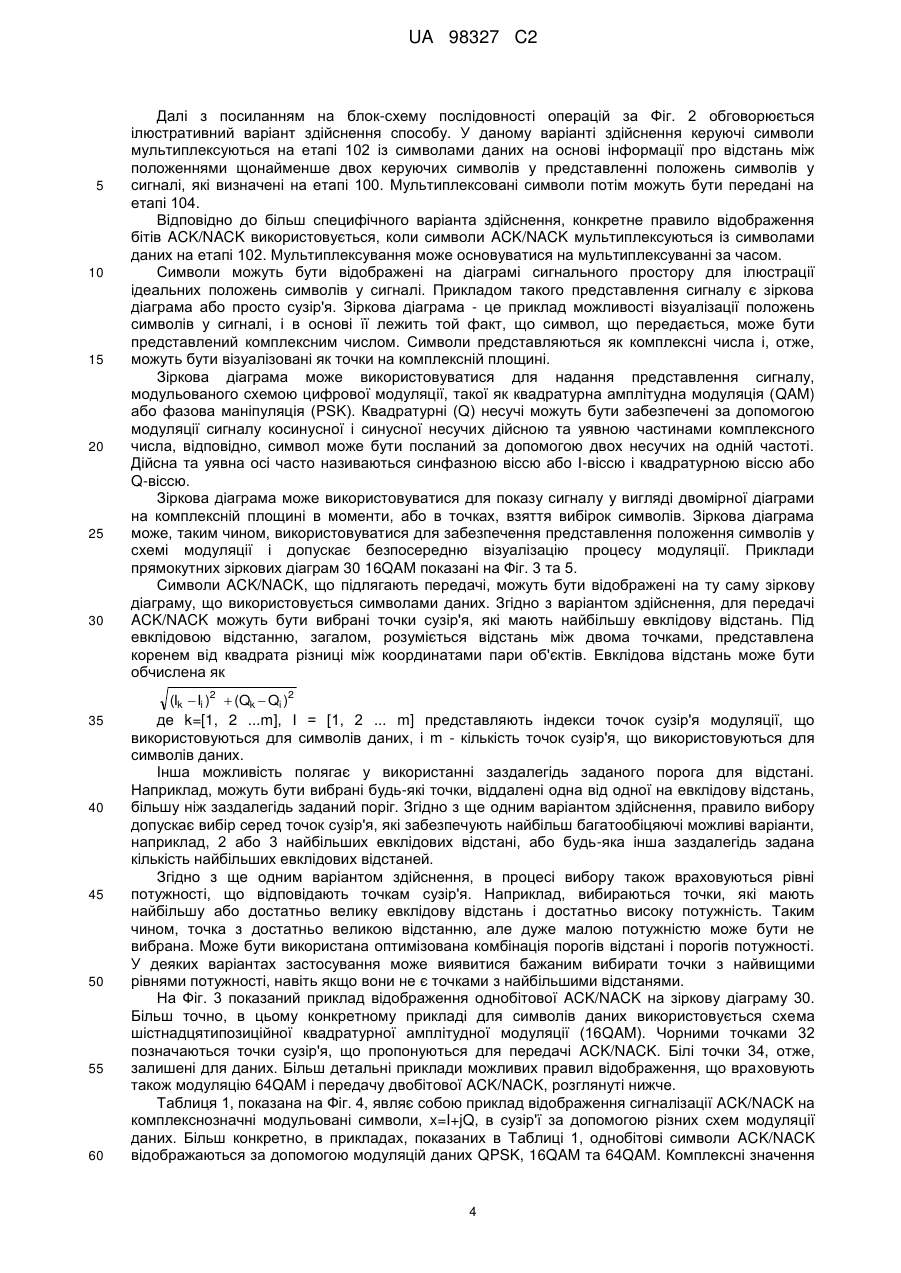

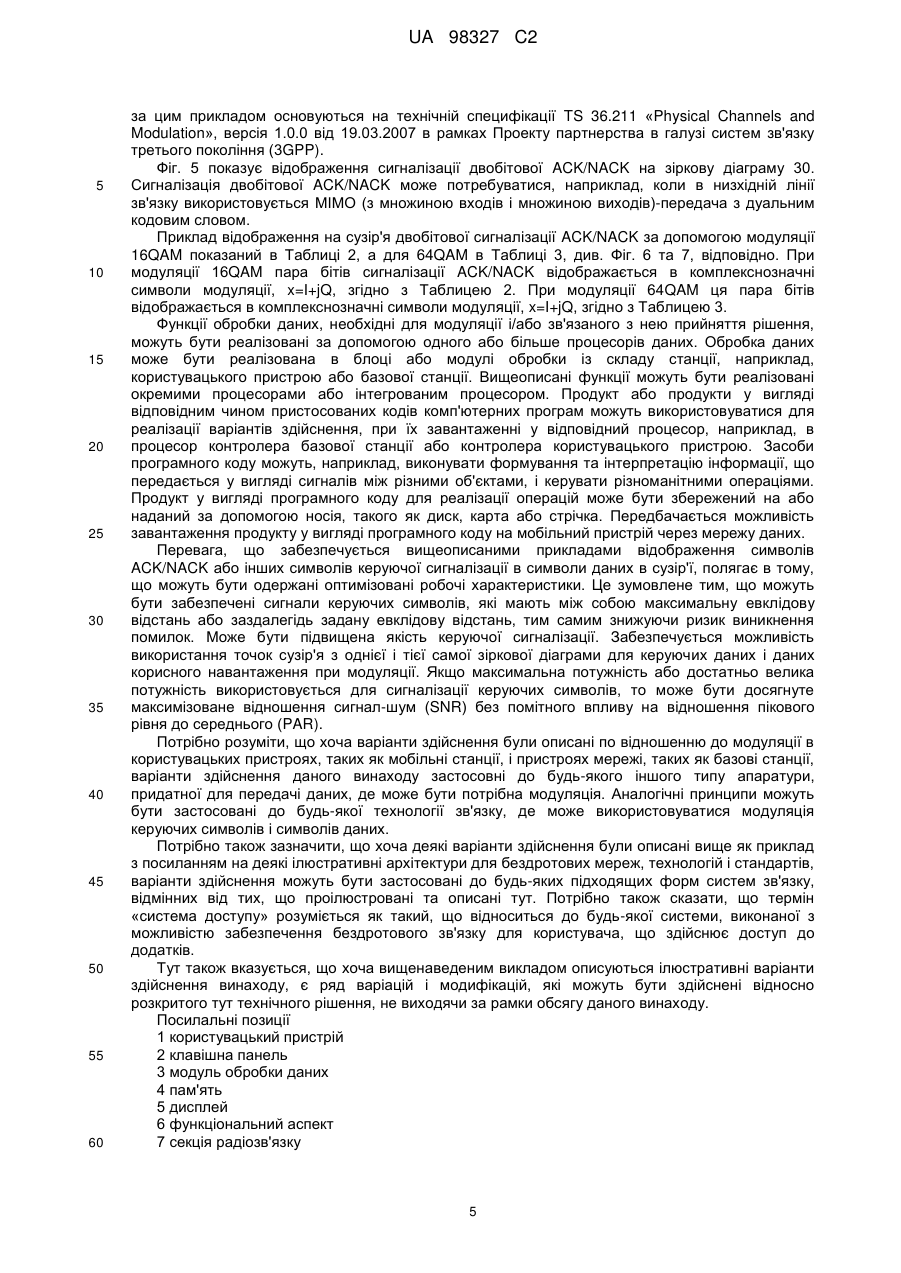

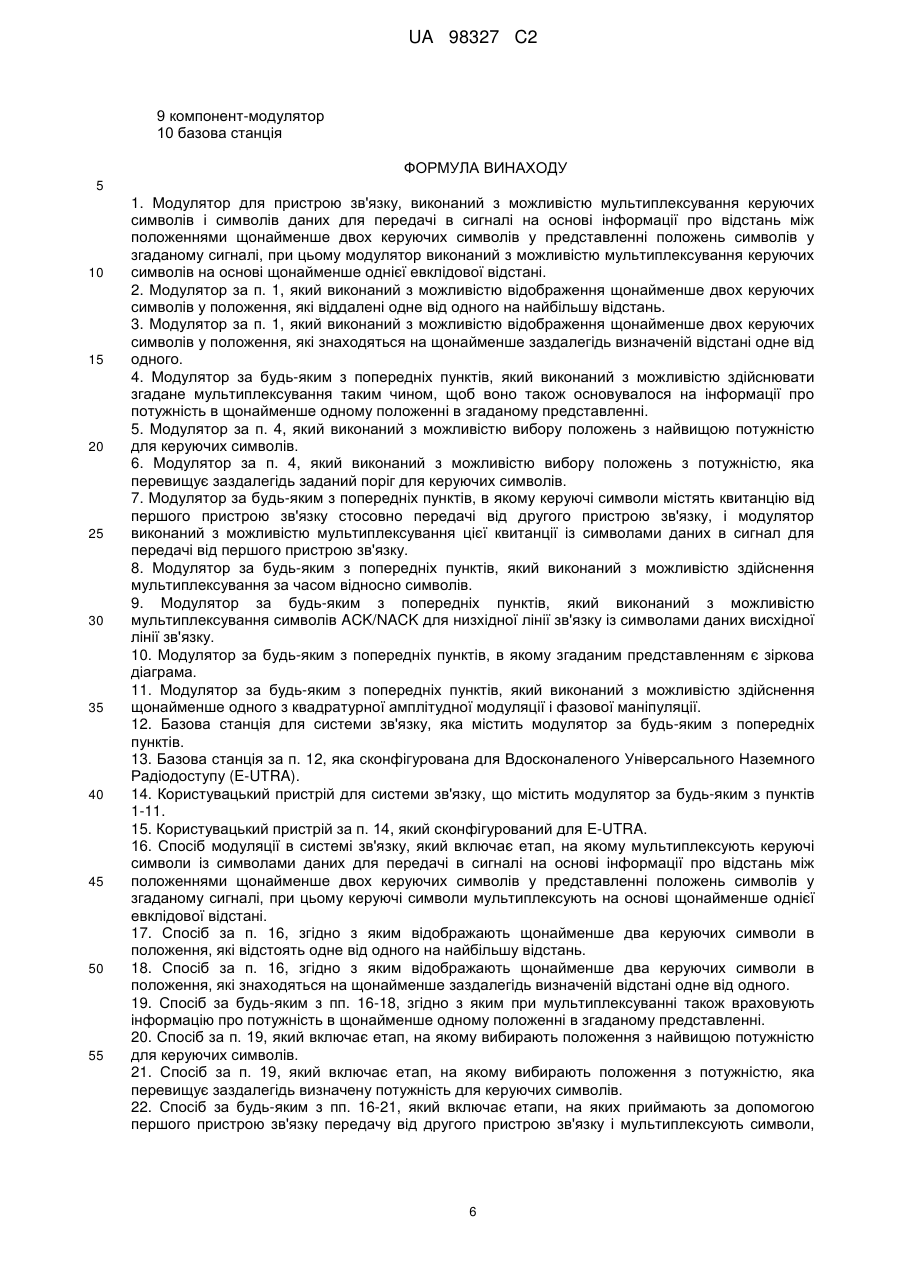

Реферат: Розкриті модулятор та спосіб модуляції для пристрою зв'язку. Модулятор виконаний з можливістю мультиплексування керуючих символів і символів даних для передачі в сигналі на основі інформації про відстань між положеннями щонайменше двох символів у представленні положень символів у цьому сигналі. UA 98327 C2 (12) UA 98327 C2 UA 98327 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується обміну даними і, зокрема, до модуляції даних, що передаються між двома об'єктами системи зв'язку. Система зв'язку являє собою конструкцію, яка забезпечує зв'язок між двома або більше об'єктами, такими як пристрої зв'язку, мережні об'єкти та інші вузли. Система зв'язку може бути надана у вигляді однієї або декількох з'єднаних між собою мереж. Потрібно зазначити, що хоча система зв'язку в типовому випадку включає в себе щонайменше одну мережу зв'язку, наприклад, провідну або бездротову або мобільну мережу, в своїй найпростішій формі система зв'язку забезпечується двома об'єктами, що здійснюють один з одним зв'язок. Зв'язок може містити, наприклад, обмін даними для перенесення передач, таких як мовні дані, повідомлення електронної пошти (email), текстові повідомлення, мультимедійні дані тощо. Користувач може здійснювати зв'язок за допомогою відповідного пристрою зв'язку. Відповідна система доступу дозволяє пристрою зв'язку здійснювати доступ до системи зв'язку. Доступ до системи зв'язку може забезпечуватися за допомогою фіксованої лінії зв'язку або інтерфейсу бездротового зв'язку, або їх комбінацією. Приклади систем бездротового доступу включають в себе стільникові мережі доступу, різноманітні бездротові локальні мережі (WLAN), бездротові персональні мережі (WPAN), супутникові системи зв'язку та різні їх комбінації. Система зв'язку в типовому випадку функціонує відповідно до стандарту і/або набору специфікацій і протоколів, якими обумовлюється, що різним елементам системи дозволено робити і як це повинно досягатися. Наприклад, в типовому випадку задається, чи надається користувачеві, або точніше користувацькому пристрою, канал-носій, що відповідає зв'язку з комутацією ліній зв'язку, або канал-носій, що відповідає зв'язку з комутацією пакетів, або і той, і інший. Також, шлях, яким зв'язок і різноманітні зв'язані з ним аспекти повинні бути реалізовані між користувацьким пристроєм і різними елементами, що охоплюється цим зв'язком, а також їх функції і те, за що вони відповідають, в типовому випадку задаються зумовленим комунікаційним протоколом. У системі радіо або бездротового зв'язку об'єктом в формі базової станції представлений вузол для здійснення зв'язку з користувацькими пристроями зв'язку, що часто згадуються як «мобільні станції». Передачі в напрямку від базової станції до користувацького пристрою вважаються такими, що мають місце по «низхідній лінії зв'язку» (DL). Далі, передачі в напрямку від користувацького пристрою до базової станції вважаються такими, що мають місце по «висхідній лінії зв'язку» (UL). Потрібно зазначити, що в деяких системах базова станція іменується «Вузлом В» (Node В). Передача сигналів (сигналізація) між різними об'єктами може бути розділена на сигналізацію керуючих даних і сигналізацію фактичних даних. Остання з них стосується вмісту даних, які користувачі бажають передати. Керуюча сигналізація, в свою чергу, стосується перенесення інформації, яка як така не стосується вмісту даних, які користувачі можуть захотіти передати. У нижченаведеному викладі ці дві форми сигналізації розділяються згадуванням «керуючої сигналізації» та «сигналізації даних» згідно з контекстом. Для гарантування належної роботи системи відносно керуючої сигналізації висуваються більш високі вимоги з якості, ніж відносно сигналізації даних. З іншого боку, обсяг інформації, що переноситься керуючою сигналізацією, наприклад, при сигналізації квітирування, у типовому випадку становить один або два біти. Це менше, ніж те, що може бути перенесено модульованими символами даних, наприклад, символами, модульованими квадратурною амплітудною модуляцією (QAM). Наприклад, шістнадцятипозиційна QAM (16QAM) переносить 4 біти, а шістдесятичотирипозиційна QAM (64QAM) переносить 6 бітів. Прикладом керуючої сигналізації є перенесення сигналізації інформації позитивного і негативного квітирування, що часто згадується як «сигналізація ACK/NACK». Сигналізація квітирування використовується для забезпечення зворотного зв'язку стосовно попередніх передач, наприклад, якщо попередня передача даних, така як пакет даних, прийнята належним чином. Незважаючи на переваги в технологіях сигналізації, як і раніше є потреба в оптимізації робочих характеристик зв'язку між двома пристроями, наприклад, шляхом зниження кількості помилок у керуючій сигналізації. Використання єдиного способу модуляції для керуючої сигналізації і сигналізації даних може виявитися бажаним в різноманітних варіантах застосування. Тут описуються варіанти здійснення, націлені на один або декілька з вищезазначених недоліків і/або потреб. Згідно з варіантом здійснення, пропонується модулятор для пристрою зв'язку, який сконфігурований для мультиплексування керуючих символів і символів даних для передачі в 1 UA 98327 C2 5 10 15 20 25 30 35 40 45 50 55 сигналі на основі інформації про відстань між положеннями щонайменше двох керуючих символів в представленні положень символів у згаданому сигналі. Згідно з іншим варіантом здійснення, пропонується спосіб модуляції, який включає етап, на якому мультиплексують керуючі символи із символами даних для передачі в сигналі на основі інформації про відстань між положеннями щонайменше двох керуючих символів у представленні положень символів у згаданому сигналі. Згідно з ще одним варіантом здійснення, пропонується система зв'язку, яка містить перший пристрій зв'язку і другий пристрій зв'язку, при цьому щонайменше один з цих пристроїв сконфігурований для мультиплексування керуючих символів і символів даних для передачі в сигналі на інший з цих пристроїв на основі інформації про відстань між положеннями щонайменше двох керуючих символів у представленні положень символів у згаданому сигналі. Згідно з більш конкретним варіантом здійснення, керуючі символи мультиплексуються на основі щонайменше однієї евклідової відстані. Щонайменше два керуючих символи можуть бути відображені в положення, відстань між якими є найбільшою або які, в іншому випадку, знаходяться на щонайменше зумовленій відстані одне від одного. Інформація про потужність, що відповідає щонайменше одному положенню, може бути також використана. Положення з найвищою потужністю можуть бути вибрані для використання керуючими символами. Згідно з варіантом здійснення, для використання керуючими символами використовуються положення з потужністю, яка перевершує заздалегідь заданий поріг потужності. Керуючі символи можуть містити квитанцію від першого пристрою зв'язку стосовно передачі від другого пристрою зв'язку, причому ця квитанція мультиплексується із символами даних у сигнал для передачі від першого пристрою зв'язку. Квитанція може містити символи ACK/NACK. Згадане представлення може являти собою зіркову діаграму. Модуляція може містити щонайменше одне з квадратурної амплітудної модуляції і фазової маніпуляції. Обчислення можуть бути здійснені за допомогою комп'ютерної програми, яка містить засоби програмного коду, пристосовані для виконання необхідних етапів, коли програма виконується процесором. Процесор може призначатися для станції системи зв'язку. Для кращого розуміння даного винаходу, а також того, як він може бути реалізований, далі, виключно як приклад, робиться посилання на супроводжуючі креслення, на яких: Фіг. 1 - схематичне представлення системи зв'язку, в якій може бути втілений даний винахід. Фіг. 2 - блок-схема послідовності операцій згідно з варіантом здійснення. Фіг. 3 - схема відображення. Фіг. 4 - таблиця значень, що відносяться до прикладу за Фіг. 3. Фіг. 5 - інша схема відображення. Фіг. 6 та 7 - таблиці значень, що відносяться до прикладу за Фіг. 5. Перед детальним роз'ясненням деяких зразкових варіантів здійснення з посиланням на Фіг. 1 дається короткий виклад деяких загальних принципів бездротового зв'язку в системі, яка містить базову станцію та пристрій зв'язку, такий як мобільна станція. Пристрій зв'язку, наприклад, користувацький пристрій, може використовуватися для здійснення доступу до різних послуг і/або додатків, що надаються за допомогою системи зв'язку. У системах бездротового або мобільного зв'язку доступ забезпечується через інтерфейс доступу між користувацьким пристроєм 1 і відповідною системою бездротового доступу. Користувацький пристрій може в типовому випадку здійснювати бездротовий доступ до системи зв'язку через щонайменше одну базову станцію 10 або аналогічний вузол бездротової передачі і/або прийому. Необмежуючими прикладами вузлів доступу є базова станція стільникової системи і базова станція бездротової локальної мережі (WLAN). Кожний користувацький пристрій може мати один або більше радіоканалів, відкритих в один і той самий час, і може бути з'єднаний більш ніж з однією базовою станцією. Базова станція може бути з'єднана з іншими системами, наприклад, мережею даних. Шлюзова функція між вузлом базової станції та іншою мережею може бути забезпечена за допомогою будь-якого підходящого шлюзового вузла, наприклад, шлюзу пакетних даних і/або шлюзу доступу. Керування базовою станцією в типовому випадку здійснюється щонайменше одним відповідним контролерним блоком. Контролерний блок може бути передбачений для керування всією роботою базової станції і зв'язком, що проходить через базову станцію. Контролерний блок у типовому випадку оснащений деяким об'ємом пам'яті і щонайменше одним процесором даних. У контролері базової станції можуть бути передбачені функціональні об'єкти за допомогою можливостей обробки даних, що є в ньому. Функціональні об'єкти, що 2 UA 98327 C2 5 10 15 20 25 30 35 40 45 50 55 передбачаються в контролері базової станції, можуть забезпечувати функції, які належать до керування радіоресурсами, керування доступом, керування контекстом пакетних даних тощо. Деякі варіанти здійснення можуть бути використані, наприклад, для відповідної висхідної лінії зв'язку (UL) частини радіосистеми LTE (Long Term Evolution) для передачі ACK/NACK для низхідної лінії зв'язку (DL) з даними UL. Отже, необмежуючий приклад за Фіг. 1 показує концепцію того, що відомо як LTE (Long Term Evolution). Дана система забезпечує вдосконалену систему радіодоступу, з'єднану із системою пакетних даних. Така система доступу може бути забезпечена, наприклад, на основі архітектури, яка відома як Вдосконалений Універсальний Наземний Радіодоступ (E-UTRA) і на основі використання Вузлів В Мереж Вдосконаленого Універсального Наземного Радіодоступу (E-UTRAN). Мережа Вдосконаленого Універсального Наземного Радіодоступу (E-UTRAN) складається з Вузлів В E-UTRAN (eNB), які сконфігуровані для забезпечення функціональних можливостей базової станції і керування. Наприклад, вузли eNB можуть незалежним чином забезпечувати у напрямку до користувацьких пристроїв функціональні аспекти мережі радіодоступу, такі як завершення протоколів керування лінією радіозв'язку/керування доступом до середовища передачі/фізичного рівня (RLC/MAC/PHY) площини користувача і протоколу керування радіоресурсами (RRC) площини керування. Потрібно зазначити, що Фіг. 1 показує дану архітектуру тільки для того, щоб дати приклад можливої системи зв'язку, де можуть бути реалізовані варіанти здійснення, що описуються нижче, при цьому також можливі інші конструкції та архітектури. Наприклад, користувацький пристрій може здійснювати зв'язок з іншою системою доступу. Користувацький пристрій 1 може використовуватися для різноманітних задач, таких як виконання і прийом телефонних викликів, прийом даних з мережі даних і відправка даних в мережу даних, сприйняття, наприклад, мультимедіа або іншого контента. Наприклад, користувацький пристрій може здійснювати доступ до додатків даних, що надаються через мережу даних. Наприклад, різноманітні додатки можуть пропонуватися в мережі даних, яка основується на міжмережному протоколі (IP) або якому-небудь іншому підходящому протоколі. Відповідний користувацький пристрій може бути представлений будь-яким пристроєм, виконаним з можливістю посилання і прийому радіосигналів. Необмежуючі приклади включають в себе мобільну станцію (MS), портативний комп'ютер, оснащений картою інтерфейсу бездротового зв'язку або будь-яким іншим функціональним модулем інтерфейсу бездротового зв'язку, персональний цифровий інформаційний пристрій (PDA), оснащений функціональними можливостями бездротового зв'язку, або будь-які комбінації переліченого або подібного. Мобільний пристрій може здійснювати зв'язок через відповідну підсистему радіоінтерфейсу мобільного пристрою. Інтерфейсна підсистема може бути забезпечена, наприклад, за допомогою секції 7 радіозв'язку і зв'язаної з нею антенної підсистеми. Антенна підсистема може бути виконана зовнішнім або внутрішнім чином по відношенню до мобільного пристрою. Мобільний пристрій в типовому випадку оснащений щонайменше одним модулем 3 обробки даних і щонайменше однією пам'яттю 4 для використання в задачах, які він призначений виконувати. Модулі обробки і зберігання даних можуть бути передбачені на відповідній схемній платі і/або в чіпсетах. Цей функціональний аспект позначений посилальним номером 6. Фіг. 1 також показує компонент-модулятор 9, приєднаний до інших елементів. Приклади функцій модуляції, що виконуються ним, викладаються нижче в даному описі. Потрібно зазначити, що можебути передбачено, що функції модулятора забезпечуються модулем 3 обробки даних, а не окремим компонентом. Користувач може керувати роботою мобільного пристрою за допомогою підходящого користувацького інтерфейсу, такого як клавішна панель 2, голосові команди, сенсорний екран або панель, їх комбінації або тощо. Також у типовому випадку передбачені дисплей 5, гучномовець і мікрофон. Крім цього, мобільний пристрій може містити відповідні засоби з'єднання (або провідні, або бездротові) для з'єднання з іншими пристроями і/або для приєднання до нього зовнішнього допоміжного обладнання, такого як обладнання гучного зв'язку («hands-free»). Далі обговорюються варіанти здійснення, де квитанція для передачі в одному напрямку і дані, що посилається в іншому напрямку, мультиплексуються на символьному рівні, і, більш конкретно, варіанти здійснення, де ACK/NACK для низхідної лінії зв'язку і дані висхідній лінії зв'язку мультиплексуються за часом на символьному рівні. У нижченаведених прикладах сигналізація ACK/NACK для низхідної лінії зв'язку модулюється для передачі з даними висхідної лінії зв'язку від мобільної станції на базову станцію. Потрібно зазначити, що замість базової станції сигнал може бути посланий, наприклад, на іншу мобільну станцію, і що дана модуляція може також мати місце на базовій станції. 3 UA 98327 C2 5 10 15 20 25 30 Далі з посиланням на блок-схему послідовності операцій за Фіг. 2 обговорюється ілюстративний варіант здійснення способу. У даному варіанті здійснення керуючі символи мультиплексуються на етапі 102 із символами даних на основі інформації про відстань між положеннями щонайменше двох керуючих символів у представленні положень символів у сигналі, які визначені на етапі 100. Мультиплексовані символи потім можуть бути передані на етапі 104. Відповідно до більш специфічного варіанта здійснення, конкретне правило відображення бітів ACK/NACK використовується, коли символи ACK/NACK мультиплексуються із символами даних на етапі 102. Мультиплексування може основуватися на мультиплексуванні за часом. Символи можуть бути відображені на діаграмі сигнального простору для ілюстрації ідеальних положень символів у сигналі. Прикладом такого представлення сигналу є зіркова діаграма або просто сузір'я. Зіркова діаграма - це приклад можливості візуалізації положень символів у сигналі, і в основі її лежить той факт, що символ, що передається, може бути представлений комплексним числом. Символи представляються як комплексні числа і, отже, можуть бути візуалізовані як точки на комплексній площині. Зіркова діаграма може використовуватися для надання представлення сигналу, модульованого схемою цифрової модуляції, такої як квадратурна амплітудна модуляція (QAM) або фазова маніпуляція (PSK). Квадратурні (Q) несучі можуть бути забезпечені за допомогою модуляції сигналу косинусної і синусної несучих дійсною та уявною частинами комплексного числа, відповідно, символ може бути посланий за допомогою двох несучих на одній частоті. Дійсна та уявна осі часто називаються синфазною віссю або І-віссю і квадратурною віссю або Q-віссю. Зіркова діаграма може використовуватися для показу сигналу у вигляді двомірної діаграми на комплексній площині в моменти, або в точках, взяття вибірок символів. Зіркова діаграма може, таким чином, використовуватися для забезпечення представлення положення символів у схемі модуляції і допускає безпосередню візуалізацію процесу модуляції. Приклади прямокутних зіркових діаграм 30 16QAM показані на Фіг. 3 та 5. Символи ACK/NACK, що підлягають передачі, можуть бути відображені на ту саму зіркову діаграму, що використовується символами даних. Згідно з варіантом здійснення, для передачі ACK/NACK можуть бути вибрані точки сузір'я, які мають найбільшу евклідову відстань. Під евклідовою відстанню, загалом, розуміється відстань між двома точками, представлена коренем від квадрата різниці між координатами пари об'єктів. Евклідова відстань може бути обчислена як (Ik  Ii )2  (Qk  Qi )2 35 40 45 50 55 60 де k=[1, 2 ...m], І = [1, 2 ... m] представляють індекси точок сузір'я модуляції, що використовуються для символів даних, і m - кількість точок сузір'я, що використовуються для символів даних. Інша можливість полягає у використанні заздалегідь заданого порога для відстані. Наприклад, можуть бути вибрані будь-які точки, віддалені одна від одної на евклідову відстань, більшу ніж заздалегідь заданий поріг. Згідно з ще одним варіантом здійснення, правило вибору допускає вибір серед точок сузір'я, які забезпечують найбільш багатообіцяючі можливі варіанти, наприклад, 2 або 3 найбільших евклідових відстані, або будь-яка інша заздалегідь задана кількість найбільших евклідових відстаней. Згідно з ще одним варіантом здійснення, в процесі вибору також враховуються рівні потужності, що відповідають точкам сузір'я. Наприклад, вибираються точки, які мають найбільшу або достатньо велику евклідову відстань і достатньо високу потужність. Таким чином, точка з достатньо великою відстанню, але дуже малою потужністю може бути не вибрана. Може бути використана оптимізована комбінація порогів відстані і порогів потужності. У деяких варіантах застосування може виявитися бажаним вибирати точки з найвищими рівнями потужності, навіть якщо вони не є точками з найбільшими відстанями. На Фіг. 3 показаний приклад відображення однобітової ACK/NACK на зіркову діаграму 30. Більш точно, в цьому конкретному прикладі для символів даних використовується схема шістнадцятипозиційної квадратурної амплітудної модуляції (16QAM). Чорними точками 32 позначаються точки сузір'я, що пропонуються для передачі ACK/NACK. Білі точки 34, отже, залишені для даних. Більш детальні приклади можливих правил відображення, що враховують також модуляцію 64QAM і передачу двобітової ACK/NACK, розглянуті нижче. Таблиця 1, показана на Фіг. 4, являє собою приклад відображення сигналізації ACK/NACK на комплекснозначні модульовані символи, x=I+jQ, в сузір'ї за допомогою різних схем модуляції даних. Більш конкретно, в прикладах, показаних в Таблиці 1, однобітові символи ACK/NACK відображаються за допомогою модуляцій даних QPSK, 16QAM та 64QAM. Комплексні значення 4 UA 98327 C2 5 10 15 20 25 30 35 40 45 50 55 60 за цим прикладом основуються на технічній специфікації TS 36.211 «Physical Channels and Modulation», версія 1.0.0 від 19.03.2007 в рамках Проекту партнерства в галузі систем зв'язку третього покоління (3GPP). Фіг. 5 показує відображення сигналізації двобітової ACK/NACK на зіркову діаграму 30. Сигналізація двобітової ACK/NACK може потребуватися, наприклад, коли в низхідній лінії зв'язку використовується ΜΙΜΟ (з множиною входів і множиною виходів)-передача з дуальним кодовим словом. Приклад відображення на сузір'я двобітової сигналізації ACK/NACK за допомогою модуляції 16QAM показаний в Таблиці 2, а для 64QAM в Таблиці 3, див. Фіг. 6 та 7, відповідно. При модуляції 16QAM пара бітів сигналізації ACK/NACK відображається в комплекснозначні символи модуляції, x=I+jQ, згідно з Таблицею 2. При модуляції 64QAM ця пара бітів відображається в комплекснозначні символи модуляції, x=I+jQ, згідно з Таблицею 3. Функції обробки даних, необхідні для модуляції і/або зв'язаного з нею прийняття рішення, можуть бути реалізовані за допомогою одного або більше процесорів даних. Обробка даних може бути реалізована в блоці або модулі обробки із складу станції, наприклад, користувацького пристрою або базової станції. Вищеописані функції можуть бути реалізовані окремими процесорами або інтегрованим процесором. Продукт або продукти у вигляді відповідним чином пристосованих кодів комп'ютерних програм можуть використовуватися для реалізації варіантів здійснення, при їх завантаженні у відповідний процесор, наприклад, в процесор контролера базової станції або контролера користувацького пристрою. Засоби програмного коду можуть, наприклад, виконувати формування та інтерпретацію інформації, що передається у вигляді сигналів між різними об'єктами, і керувати різноманітними операціями. Продукт у вигляді програмного коду для реалізації операцій може бути збережений на або наданий за допомогою носія, такого як диск, карта або стрічка. Передбачається можливість завантаження продукту у вигляді програмного коду на мобільний пристрій через мережу даних. Перевага, що забезпечується вищеописаними прикладами відображення символів ACK/NACK або інших символів керуючої сигналізації в символи даних в сузір'ї, полягає в тому, що можуть бути одержані оптимізовані робочі характеристики. Це зумовлене тим, що можуть бути забезпечені сигнали керуючих символів, які мають між собою максимальну евклідову відстань або заздалегідь задану евклідову відстань, тим самим знижуючи ризик виникнення помилок. Може бути підвищена якість керуючої сигналізації. Забезпечується можливість використання точок сузір'я з однієї і тієї самої зіркової діаграми для керуючих даних і даних корисного навантаження при модуляції. Якщо максимальна потужність або достатньо велика потужність використовується для сигналізації керуючих символів, то може бути досягнуте максимізоване відношення сигнал-шум (SNR) без помітного впливу на відношення пікового рівня до середнього (PAR). Потрібно розуміти, що хоча варіанти здійснення були описані по відношенню до модуляції в користувацьких пристроях, таких як мобільні станції, і пристроях мережі, таких як базові станції, варіанти здійснення даного винаходу застосовні до будь-якого іншого типу апаратури, придатної для передачі даних, де може бути потрібна модуляція. Аналогічні принципи можуть бути застосовані до будь-якої технології зв'язку, де може використовуватися модуляція керуючих символів і символів даних. Потрібно також зазначити, що хоча деякі варіанти здійснення були описані вище як приклад з посиланням на деякі ілюстративні архітектури для бездротових мереж, технологій і стандартів, варіанти здійснення можуть бути застосовані до будь-яких підходящих форм систем зв'язку, відмінних від тих, що проілюстровані та описані тут. Потрібно також сказати, що термін «система доступу» розуміється як такий, що відноситься до будь-якої системи, виконаної з можливістю забезпечення бездротового зв'язку для користувача, що здійснює доступ до додатків. Тут також вказується, що хоча вищенаведеним викладом описуються ілюстративні варіанти здійснення винаходу, є ряд варіацій і модифікацій, які можуть бути здійснені відносно розкритого тут технічного рішення, не виходячи за рамки обсягу даного винаходу. Посилальні позиції 1 користувацький пристрій 2 клавішна панель 3 модуль обробки даних 4 пам'ять 5 дисплей 6 функціональний аспект 7 секція радіозв'язку 5 UA 98327 C2 9 компонент-модулятор 10 базова станція ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Модулятор для пристрою зв'язку, виконаний з можливістю мультиплексування керуючих символів і символів даних для передачі в сигналі на основі інформації про відстань між положеннями щонайменше двох керуючих символів у представленні положень символів у згаданому сигналі, при цьому модулятор виконаний з можливістю мультиплексування керуючих символів на основі щонайменше однієї евклідової відстані. 2. Модулятор за п. 1, який виконаний з можливістю відображення щонайменше двох керуючих символів у положення, які віддалені одне від одного на найбільшу відстань. 3. Модулятор за п. 1, який виконаний з можливістю відображення щонайменше двох керуючих символів у положення, які знаходяться на щонайменше заздалегідь визначеній відстані одне від одного. 4. Модулятор за будь-яким з попередніх пунктів, який виконаний з можливістю здійснювати згадане мультиплексування таким чином, щоб воно також основувалося на інформації про потужність в щонайменше одному положенні в згаданому представленні. 5. Модулятор за п. 4, який виконаний з можливістю вибору положень з найвищою потужністю для керуючих символів. 6. Модулятор за п. 4, який виконаний з можливістю вибору положень з потужністю, яка перевищує заздалегідь заданий поріг для керуючих символів. 7. Модулятор за будь-яким з попередніх пунктів, в якому керуючі символи містять квитанцію від першого пристрою зв'язку стосовно передачі від другого пристрою зв'язку, і модулятор виконаний з можливістю мультиплексування цієї квитанції із символами даних в сигнал для передачі від першого пристрою зв'язку. 8. Модулятор за будь-яким з попередніх пунктів, який виконаний з можливістю здійснення мультиплексування за часом відносно символів. 9. Модулятор за будь-яким з попередніх пунктів, який виконаний з можливістю мультиплексування символів ACK/NACK для низхідної лінії зв'язку із символами даних висхідної лінії зв'язку. 10. Модулятор за будь-яким з попередніх пунктів, в якому згаданим представленням є зіркова діаграма. 11. Модулятор за будь-яким з попередніх пунктів, який виконаний з можливістю здійснення щонайменше одного з квадратурної амплітудної модуляції і фазової маніпуляції. 12. Базова станція для системи зв'язку, яка містить модулятор за будь-яким з попередніх пунктів. 13. Базова станція за п. 12, яка сконфігурована для Вдосконаленого Універсального Наземного Радіодоступу (E-UTRA). 14. Користувацький пристрій для системи зв'язку, що містить модулятор за будь-яким з пунктів 1-11. 15. Користувацький пристрій за п. 14, який сконфігурований для E-UTRA. 16. Спосіб модуляції в системі зв'язку, який включає етап, на якому мультиплексують керуючі символи із символами даних для передачі в сигналі на основі інформації про відстань між положеннями щонайменше двох керуючих символів у представленні положень символів у згаданому сигналі, при цьому керуючі символи мультиплексують на основі щонайменше однієї евклідової відстані. 17. Спосіб за п. 16, згідно з яким відображають щонайменше два керуючих символи в положення, які відстоять одне від одного на найбільшу відстань. 18. Спосіб за п. 16, згідно з яким відображають щонайменше два керуючих символи в положення, які знаходяться на щонайменше заздалегідь визначеній відстані одне від одного. 19. Спосіб за будь-яким з пп. 16-18, згідно з яким при мультиплексуванні також враховують інформацію про потужність в щонайменше одному положенні в згаданому представленні. 20. Спосіб за п. 19, який включає етап, на якому вибирають положення з найвищою потужністю для керуючих символів. 21. Спосіб за п. 19, який включає етап, на якому вибирають положення з потужністю, яка перевищує заздалегідь визначену потужність для керуючих символів. 22. Спосіб за будь-яким з пп. 16-21, який включає етапи, на яких приймають за допомогою першого пристрою зв'язку передачу від другого пристрою зв'язку і мультиплексують символи, 6 UA 98327 C2 5 10 15 що представляють квітирування першим пристроєм зв'язку цієї передачі, із символами даних в сигнал для передачі даних від першого пристрою зв'язку на другий пристрій зв'язку. 23. Спосіб за будь-яким з пп. 16-22, згідно з яким відносно символів виконують мультиплексування за часом. 24. Спосіб за будь-яким з пп. 16-23, згідно з яким мультиплексують символи ACK/NACK для низхідної лінії зв'язку із символами даних висхідної лінії зв'язку. 25. Машиночитаний носій, на якому записані засоби програмного коду, пристосовані для виконання будь-яких етапів за будь-яким з пп. 16-24, коли програма виконується процесором. 26. Машиночитаний носій за п. 25, при цьому процесор призначений для станції системи зв'язку. 27. Система зв'язку, яка містить перший пристрій зв'язку і другий пристрій зв'язку, при цьому щонайменше один з цих пристроїв виконаний з можливістю мультиплексування керуючих символів і символів даних для передачі в сигналі на інший з цих пристроїв на основі інформації про відстань між положеннями щонайменше двох керуючих символів у представленні положень символів в згаданому сигналі, при цьому згаданий щонайменше один пристрій виконаний з можливістю мультиплексування керуючих символів на основі щонайменше однієї евклідової відстані. 28. Система зв'язку за п. 27, в якій керуючі символи представляють квітирування першим пристроєм передачі від другого пристрою, і керуючі символи мультиплексуються із символами даних в сигнал для передачі даних від першого пристрою зв'язку на другий пристрій зв'язку. 7 UA 98327 C2 8 UA 98327 C2 9 UA 98327 C2 10 UA 98327 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
