Спосіб та пристрій для створення ідентифікаційної мітки для безпровідної мережі

Є ще 6 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Пристрій бездротового зв'язку, що містить:

процесор, виконаний з можливістю створення інформації, яка належить до розташування першої мережі зв'язку на основі одного або більше опорних сигналів від другої мережі зв'язку, причому інформація додатково містить ідентифікаційну мітку першої мережі зв'язку; і

пам'ять, виконану з можливістю зберігання згаданої інформації.

2. Пристрій бездротового зв'язку за п. 1, в якому ідентифікаційна мітка містить інформацію про фазу для одного або більше опорних сигналів.

3. Пристрій бездротового зв'язку за п. 1, в якому ідентифікаційна мітка містить інформацію про рівень сигналу для одного або більше опорних сигналів.

4. Пристрій бездротового зв'язку за п. 1, в якому ідентифікаційна мітка містить робочу частоту точки доступу в першій мережі зв'язку.

5. Пристрій бездротового зв'язку за п. 1, в якому процесор додатково виконаний з можливістю видалення інформації з пам'яті після того, як з тих пір, як процесор в останній раз мав доступ до першої мережі зв'язку та пройшов певний інтервал часу.

6. Пристрій бездротового зв'язку за п. 1, в якому перша бездротова мережа зв'язку є локальною мережею (LAN), а друга бездротова мережа зв'язку є глобальною мережею (WAN).

7. Машиночитаний носій, який включає в себе команди, що виконуються одним або більше процесорами, причому команди містять:

команди для створення інформації, яка належить до розташування першої мережі зв'язку на основі одного або більше опорних сигналів від другої мережі зв'язку, причому інформація додатково містить ідентифікаційну мітку першої мережі зв'язку; і

команди для зберігання згаданої інформації в пам'яті.

8. Спосіб бездротового зв’язку, який включає етапи, на яких:

створюють інформацію, яка належить до розташування першої мережі зв'язку на основі одного або більше опорних сигналів від другої мережі зв'язку, причому інформація додатково містить ідентифікаційну мітку першої мережі зв'язку; і

зберігають згадану інформацію в пам'яті.

9. Спосіб за п. 8, в якому ідентифікаційна мітка містить інформацію про фазу для одного або більше опорних сигналів.

10. Спосіб за п. 8, в якому ідентифікаційна мітка містить інформацію про рівень сигналу для одного або більше опорних сигналів.

11. Спосіб за п. 8, в якому ідентифікаційна мітка містить робочу частоту точки доступу в першій мережі зв'язку.

12. Пристрій бездротового зв'язку, який містить:

засіб для створення інформації, яка належить до розташування першої мережі зв'язку на основі одного або більше опорних сигналів від другої мережі зв'язку, причому інформація додатково містить ідентифікаційну мітку першої мережі зв'язку; і

засіб для зберігання згаданої інформації в пам'яті.

Текст

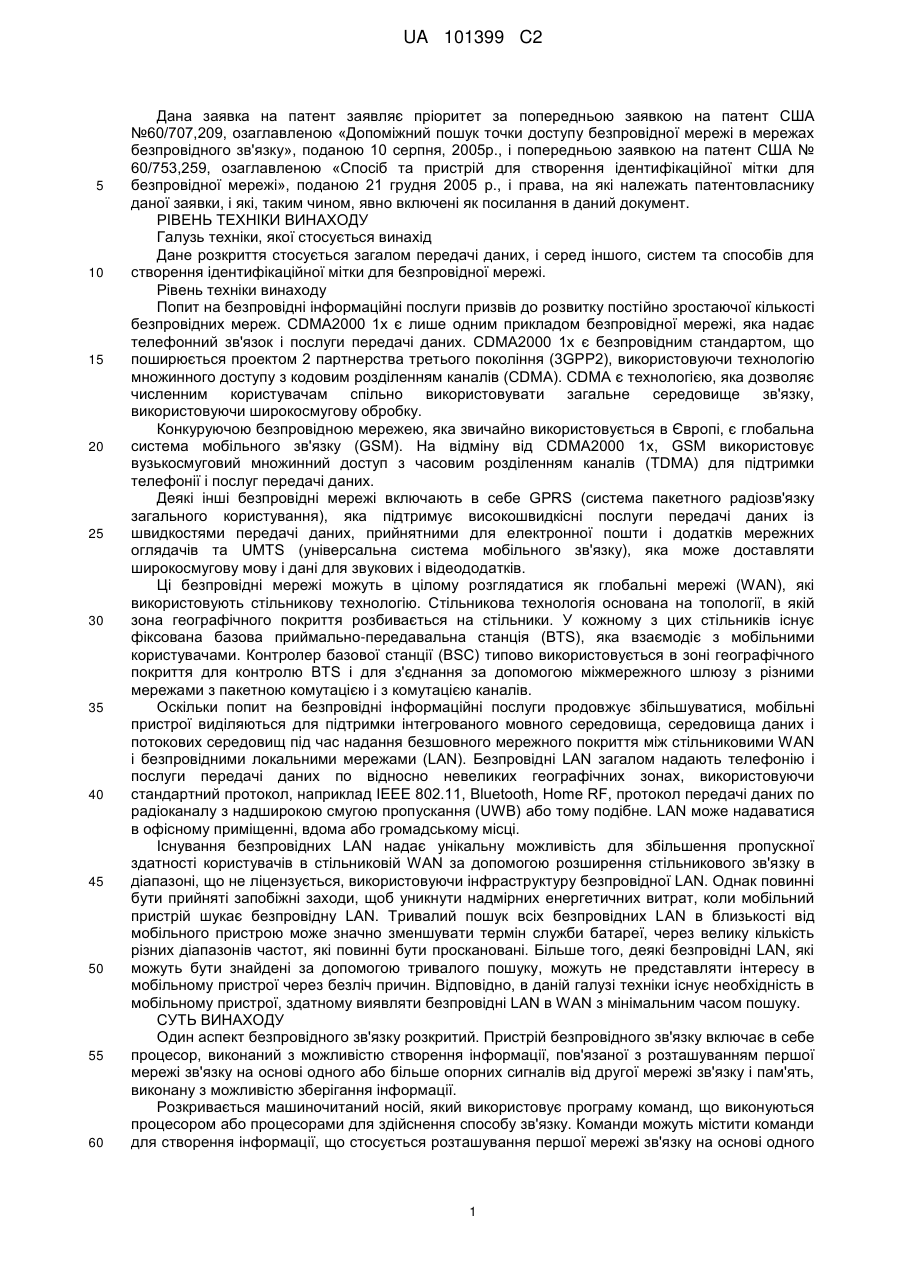

Реферат: Винахід стосується пристрою безпровідного зв'язку та способу для використання пристрою. Пристрій безпровідного зв'язку може використовуватися за допомогою надання доступу до інформації в пам'яті, причому згадана інформація стосується першої мережі зв'язку. Інформація з одним або більше опорними сигналами від другої мережі зв'язку використовується для визначення того, чи знаходиться пристрій безпровідного зв'язку поблизу від першої мережі зв'язку. UA 101399 C2 (12) UA 101399 C2 UA 101399 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент заявляє пріоритет за попередньою заявкою на патент США №60/707,209, озаглавленою «Допоміжний пошук точки доступу безпровідної мережі в мережах безпровідного зв'язку», поданою 10 серпня, 2005р., і попередньою заявкою на патент США № 60/753,259, озаглавленою «Спосіб та пристрій для створення ідентифікаційної мітки для безпровідної мережі», поданою 21 грудня 2005 p., і права, на які належать патентовласнику даної заявки, і які, таким чином, явно включені як посилання в даний документ. РІВЕНЬ ТЕХНІКИ ВИНАХОДУ Галузь техніки, якої стосується винахід Дане розкриття стосується загалом передачі даних, і серед іншого, систем та способів для створення ідентифікаційної мітки для безпровідної мережі. Рівень техніки винаходу Попит на безпровідні інформаційні послуги призвів до розвитку постійно зростаючої кількості безпровідних мереж. CDMA2000 1х є лише одним прикладом безпровідної мережі, яка надає телефонний зв'язок і послуги передачі даних. CDMA2000 1х є безпровідним стандартом, що поширюється проектом 2 партнерства третього покоління (3GPP2), використовуючи технологію множинного доступу з кодовим розділенням каналів (CDMA). CDMA є технологією, яка дозволяє численним користувачам спільно використовувати загальне середовище зв'язку, використовуючи широкосмугову обробку. Конкуруючою безпровідною мережею, яка звичайно використовується в Європі, є глобальна система мобільного зв'язку (GSM). На відміну від CDMA2000 1х, GSM використовує вузькосмуговий множинний доступ з часовим розділенням каналів (TDMA) для підтримки телефонії і послуг передачі даних. Деякі інші безпровідні мережі включають в себе GPRS (система пакетного радіозв'язку загального користування), яка підтримує високошвидкісні послуги передачі даних із швидкостями передачі даних, прийнятними для електронної пошти і додатків мережних оглядачів та UMTS (універсальна система мобільного зв'язку), яка може доставляти широкосмугову мову і дані для звукових і відеододатків. Ці безпровідні мережі можуть в цілому розглядатися як глобальні мережі (WAN), які використовують стільникову технологію. Стільникова технологія основана на топології, в якій зона географічного покриття розбивається на стільники. У кожному з цих стільників існує фіксована базова приймально-передавальна станція (BTS), яка взаємодіє з мобільними користувачами. Контролер базової станції (BSC) типово використовується в зоні географічного покриття для контролю BTS і для з'єднання за допомогою міжмережного шлюзу з різними мережами з пакетною комутацією і з комутацією каналів. Оскільки попит на безпровідні інформаційні послуги продовжує збільшуватися, мобільні пристрої виділяються для підтримки інтегрованого мовного середовища, середовища даних і потокових середовищ під час надання безшовного мережного покриття між стільниковими WAN і безпровідними локальними мережами (LAN). Безпровідні LAN загалом надають телефонію і послуги передачі даних по відносно невеликих географічних зонах, використовуючи стандартний протокол, наприклад IEEE 802.11, Bluetooth, Home RF, протокол передачі даних по радіоканалу з надширокою смугою пропускання (UWB) або тому подібне. LAN може надаватися в офісному приміщенні, вдома або громадському місці. Існування безпровідних LAN надає унікальну можливість для збільшення пропускної здатності користувачів в стільниковій WAN за допомогою розширення стільникового зв'язку в діапазоні, що не ліцензується, використовуючи інфраструктуру безпровідної LAN. Однак повинні бути прийняті запобіжні заходи, щоб уникнути надмірних енергетичних витрат, коли мобільний пристрій шукає безпровідну LAN. Тривалий пошук всіх безпровідних LAN в близькості від мобільного пристрою може значно зменшувати термін служби батареї, через велику кількість різних діапазонів частот, які повинні бути проскановані. Більше того, деякі безпровідні LAN, які можуть бути знайдені за допомогою тривалого пошуку, можуть не представляти інтересу в мобільному пристрої через безліч причин. Відповідно, в даній галузі техніки існує необхідність в мобільному пристрої, здатному виявляти безпровідні LAN в WAN з мінімальним часом пошуку. СУТЬ ВИНАХОДУ Один аспект безпровідного зв'язку розкритий. Пристрій безпровідного зв'язку включає в себе процесор, виконаний з можливістю створення інформації, пов'язаної з розташуванням першої мережі зв'язку на основі одного або більше опорних сигналів від другої мережі зв'язку і пам'ять, виконану з можливістю зберігання інформації. Розкривається машиночитаний носій, який використовує програму команд, що виконуються процесором або процесорами для здійснення способу зв'язку. Команди можуть містити команди для створення інформації, що стосується розташування першої мережі зв'язку на основі одного 1 UA 101399 C2 5 10 15 20 25 30 35 40 45 50 55 або більше опорних сигналів від другої мережі зв'язку, і команди для зберігання інформації в пам'яті. Розкривається спосіб зв'язку. Спосіб включає в себе створення інформації, що стосується розташування першої мережі зв'язку на основі одного або більше опорних сигналів від другої мережі зв'язку, і команди для зберігання інформації в пам'яті. Розкритий пристрій для зв'язку. Пристрій включає в себе засіб для створення інформації, що стосується розташування першої мережі зв'язку на основі одного або більше опорних сигналів від другої мережі зв'язку, і пам'ять, яка зберігає інформацію, створену засобом. Зрозуміло, що інші варіанти здійснення даного винаходу легко стануть очевидними фахівцям в даній галузі техніки з подальшого докладного опису, в якому різні варіанти здійснення винаходу показані та описані як ілюстрація. Як буде представлено, винахід допускає інші і відмінні варіанти здійснення, і його деякі деталі допускають модифікацію в різних інших відношеннях, всі без відхилення від суті та обсягу даного винаходу. Відповідно, креслення і докладний опис повинні розглядатися як пояснювальні за характером, а не як обмежувальні. Короткий опис креслень Різні аспекти даного винаходу проілюстровані як приклад, а не як обмеження, на доданих кресленнях, при цьому: Фіг. 1 є концептуальною схемою WAN з декількома безпровідними LAN, розподілених всюди; Фіг. 2 є концептуальною схемою WAN з численними стільниками і декількома безпровідними WAN, розподіленими всюди; Фіг. 3 є спрощеною блок-схемою пристрою безпровідного зв'язку; Фіг. 4 є концептуальною схемою, що ілюструє віртуальне розташування для точки доступу в безпровідній LAN; Фіг. 5 є концептуальною схемою процесу для створення інформації про розташування; Фіг. 6 є іншою спрощеною блок-схемою пристрою безпровідного зв'язку. Докладний опис Викладений нижче в зв'язку з доданими кресленнями докладний опис призначений як опис різних варіантів здійснення даного винаходу і не призначений, щоб представляти єдині варіанти здійснення, в яких даний винахід може бути здійснений на практиці. Подібний опис включає в себе конкретні деталі з метою забезпечення всебічного розуміння даного винаходу. Проте, фахівцям в даній галузі техніки буде очевидно, що даний винахід може бути здійснений на практиці без цих конкретних деталей. У деяких випадках добре відомі структури і компоненти показані в формі блок-схеми, щоб уникнути ускладнення розуміння ідей даного винаходу. Надалі в докладному описі будуть описані різні ідеї в контексті пристрою безпровідного зв'язку, який шукає безпровідну LAN в стільниковій WAN. Конкретні приклади безпровідного пристрою, що допускають функціонування в мережі CDMA2000 їх з можливостями IEEE 802.11, будуть описані, однак фахівці в даній галузі техніки легко братимуть до уваги, що принципи в цих прикладах можуть бути розширені до інших безпровідних пристроїв, що допускають доступ до численних мереж. Як приклад безпровідний пристрій може виконуватися з можливістю пошуку мереж WCDMA, які накладаються на мережу GSM. Відповідно, будь-яке посилання на стільниковий пристрій CDMA, що допускає зв'язок з мережею IEEE 802.11, або будь-який інший конкретний варіант здійснення має на увазі лише проілюструвати різні аспекти даного винаходу з розумінням, що ці аспекти мають широкий діапазон застосування. Фіг. 1 є концептуальною схемою стільникової WAN. Стільникова WAN 100 може використовувати будь-яку кількість стільників для надання безпровідного покриття по географічній зоні. BTS може надаватися в кожному стільнику WAN 100 для надання радіоінтерфейсу пристроям безпровідного зв'язку. BSC може використовуватися для керування і координації BTS в WAN 100 і для надання інтерфейсу різним мережам на основі пакетної комутації і комутації каналів. Для ілюстративних цілей єдиний стільник показаний на фіг. 1 з BTS 102, що обслуговує всі безпровідні пристрої під керуванням BSC 104. Центр 106 комутації мобільного зв'язку (MSC) може використовуватися для надання міжмережного шлюзу комутованої телефонної мережі 108 загального користування (PSTN) і мережі Інтернет 112. По всій стільниковій WAN 100 розподілені декілька безпровідних LAN. Для ілюстративних цілей показані три безпровідних LAN 110a-110c. Безпровідні LAN 110а-110с можуть бути мережами IEEE 802.11 або будь-якими іншими відповідними мережами. Кожна безпровідна LAN 110а-110с включає в себе одну або більше точок доступу (не показано) в Інтернет 112. MSC 106 або мобільний шлюз 116 (MGW) може використовуватися для взаємодії безпровідних LAN 110а110с з PSTN 108. Пристрій 114 безпровідного зв'язку може мати доступ до інших IP-пристроїв в Інтернеті 112 за допомогою безпровідної LAN або одного або більше BTS в WAN 100. 2 UA 101399 C2 5 10 15 20 25 30 35 40 45 50 55 60 Безпровідний пристрій 114 може бути будь-яким прийнятним пристроєм, що допускає і стільниковий зв'язок в WAN, і безпровідний зв'язок в LAN, наприклад безпровідний телефон, персональний цифровий помічник (PDA), портативний комп'ютер, персональний комп'ютер (PC), приймач-передавач, модем, камера, ігрова консоль або тому подібне. Оскільки безпровідний пристрій 114 пересувається по всій стільниковій WAN 100, він може пройти через зону покриття однієї або більше безпровідних LAN 110а-110с. В основному безпровідний пристрій 114 може виявляти присутність кожної безпровідної LAN 110а-110с за допомогою тривалого пошуку сигналів синхронізації, оскільки він пересувається по стільниковій WAN 100. Кожний раз, коли безпровідний пристрій 114 виявляє безпровідну LAN, він може вирішувати чи перемикатися, чи ні на безпровідну LAN для одержання доступу до PSTN 108. Однак цей процес вимагає, щоб безпровідний пристрій 114 сканував широкий діапазон частот, і призначення значних ресурсів для процесора, щоб підтримати пошук, що призводить до зростаючого енергоспоживання і зменшуваного терміну служби батареї. Більш економічним підходом в термінах енергоспоживання є пошук, тільки коли безпровідний пристрій 114 знаходиться в близькості від безпровідної LAN, прийнятної для надання доступу. Чи підходить, чи ні безпровідна LAN для доступу буде однозначно визначено для кожного безпровідного пристрою. За допомогою прикладу безпровідний пристрій може визначати, що безпровідна LAN підходить для надання доступу, оскільки вона використовується в будинку користувача або в його, або її адміністративній будівлі. Тому самому користувачеві може бути заборонений доступ до безпровідної LAN в адміністративному приміщенні конкурента по бізнесу або надсекретній державній установі. У деяких випадках може бути небажано надавати доступ до безпровідної LAN, що інакше надасть вільний доступ, який користувач пропускає під час їзди по шосе в автомобілі. В останньому випадку, навіть якщо виявлення подібної безпровідної LAN здійснене своєчасно, переадресація назад і вперед між стільниковою WAN та безпровідною LAN може являти собою небажані затримки і збільшувати імовірність роз'єднаного виклику. Тепер буде описаний варіант здійснення безпровідного пристрою, який шукає прийнятну WLAN, тільки в її близькості, з посиланням на фіг. 2. Фіг. 1 є концептуальною схемою стільникової WAN. BTS 102а-102с розташовується, відповідно, в кожному стільнику 202а-202с. Кожна BTS 102а-102с передає контрольний сигнал, який може використовуватися безпровідним пристроєм 114 для синхронізації з однією або більше BTS і для надання когерентної демодуляції сигналу, що передається, якщо безпровідний пристрій 114 синхронізується з BTS. Контрольні сигнали можуть бути широкосмуговими сигналами або будь-яким іншим типом відповідних опорних сигналів. У випадку широкосмугових контрольних сигналів кожний розповсюджується з різним зміщенням фази в тому самому коді PN. Фазове співвідношення може підтримуватися синхронізацією контрольних сигналів із загальним синхронізуючим сигналом, наприклад, системи супутникової навігації глобального позиціонування Navstar. Різні зміщення фази дозволяють відрізняти безпровідному пристрою 114 три BTS 102а-102с. Безпровідний пристрій 114 загалом створює з'єднання з BTS, яка має найсильніший контрольний сигнал. Оскільки безпровідний пристрій 114 пересувається по стільниковій WAN 100, він контролює контрольні сигнали від різних BTS 102а-102с, щоб допомагати переадресації, як тільки безпровідний пристрій 114 перетинає стільникові межі. Контрольні сигнали можуть також використовуватися для визначення відомостей про розташування безпровідних LAN, прийнятних для доступу за допомогою безпровідного пристрою 114. Як приклад безпровідний пристрій 114 може спостерігати в будь-якому конкретному розташуванні за допомогою WAN 100 n контрольних сигналів BTS з вимірним рівнем сигналу. Ці контрольні сигнали можуть характеризуватися одним або двома векторами, X i,..., xn, та уi,..., yD, де х є рівнем сигналу контрольного сигналу і у є фазою сигналу контрольного сигналу. Пара векторів є схематичною ідентифікаційною міткою або ознакою розташування безпровідного пристрою 114. Ця ідентифікаційна мітка може порівнюватися з базою даних, яка містить ідентифікаційну мітку кожної безпровідної LAN, прийнятної для доступу. Якщо безпровідний пристрій 114 повинен знайти ідентифікаційну мітку в базі даних, яка відповідає його поточній ідентифікаційній мітці, він може використовувати інформацію, що міститься в цьому вмісті для пошуку та одержання доступу у відповідній безпровідній LAN. Фіг. 3 - спрощена блок-схема, що ілюструє приклад системи безпровідного пристрою. Безпровідний пристрій 114 може бути реалізований множиною способів. Щонайменше в одному варіанті здійснення безпровідний пристрій 114 включає в себе процесор 302, який взаємодіє з множиною периферійних пристроїв через системну шину 304. Хоча процесор 302 показаний як єдиний об'єкт для цілей пояснення функціонування безпровідного пристрою 114, фахівці в даній 3 UA 101399 C2 5 10 15 20 25 30 35 40 45 50 55 60 галузі техніки зрозуміють, що функціональні можливості процесора 302 можуть бути реалізовані за допомогою одного або більше фізичних процесорів. Як приклад, процесор 302 може бути реалізований за допомогою мікропроцесора, який підтримує множину програмних прикладень. Ці програмні додатки можуть використовуватися для контролю і керування функціонуванням безпровідного пристрою 114, а також для надання інтерфейсу для клавіатури 305 і пристрою відображення 306. Процесор 302 може також включати в себе цифровий сигнальний процесор (DSP) (не показано), який виконує визначені функції обробки. Альтернативно, процесор 302 може бути реалізований за допомогою спеціалізованої інтегральної мікросхеми (ASIC), програмованої користувачем вентильної матриці (FPGA), програмованих логічних компонентів, дискретної вентильної або транзисторної логіки, дискретних компонентів апаратних засобів або тому подібного, або в однині або в поєднанні з мікропроцесором і/або DSP. Відповідно, термін «процесор» повинен тлумачитися широко для охоплення одного або більше об'єктів в безпровідному пристрої, які здатні обробляти цифрову інформацію немодульованої передачі. Спосіб, яким процесор 302 реалізований, буде залежати від конкретного додатка і конструктивних обмежень, що накладаються на всю систему. Фахівці в даній галузі техніки визнають взаємозамінність апаратного забезпечення, вбудованого ПО і конфігурацій ПО за цих обставин і як найкращим чином реалізувати описані функціональні можливості для кожного конкретного додатка. Периферійні пристрої можуть включати в себе пам'ять 308. Пам'ять 308 може бути реалізована множиною способів залежно від конкретного додатка і загальних конструктивних обмежень безпровідного пристрою. Як ілюстрація пам'ять 308 може включати в себе енергонезалежний постійний запам'ятовуючий пристрій для зберігання великих програм, наприклад базова система введення/виведення (BIOS) та операційна система. Ці програми можуть завантажуватися в оперативний запам'ятовуючий пристрій (RAM), який також є частиною пам'яті 308. Програмні додатки, які запускаються користувачем, можуть також завантажуватися в RAM з енергонезалежного постійного запам'ятовуючого пристрою. Пам'ять 308 може також включати в себе кеші для додаткового збільшення швидкості доступу до пам'яті за допомогою процесора 302. Фахівці в даній галузі техніки зрозуміють, що термін «пам'ять», який використовується за цією заявкою, включає в себе будь-який прийнятний запам'ятовуючий пристрій, чи зберігається подібний запам'ятовуючий пристрій в процесорі 302, чи є зовнішнім до процесора 302 або розподіляється за будь-якою кількістю об'єктів в безпровідному пристрої 114. Безпровідний пристрій 114 може також включати в себе стільниковий приймач-передавач 310 і приймач-передавач 312 безпровідної LAN. Щонайменше в одному варіанті здійснення безпровідного пристрою 114 стільниковий приймач-передавач 310 допускає підтримку зв'язку CDMA2000 1х і приймач-передавача 312 безпровідної LAN допускає підтримку зв'язку IEEE 802.11. В одному варіанті здійснення, який показаний на фіг. 3, кожний приймач-передавач 310, 312 має, відповідно, окрему антену 314, 316, але приймач-передавачі 310, 312 можуть спільно використовувати єдину широкосмугову антену широкосмуговою і можуть містити єдиний приймач-передавач або численні приймач-передавачі. Процесор 302 може виконуватися з можливістю підтримки бази даних, яка включає в себе ідентифікаційну мітку для кожної безпровідної LAN, прийнятної для надання доступу за допомогою безпровідного пристрою 114. База даних може підтримуватися в деякому енергонезалежному запам'ятовуючому пристрої в безпровідному пристрої 114 і завантажуватися в RAM, кеш і/або файлові регістри загального призначення під час функціонування. Разом з кожною ідентифікаційною міткою база даних може включати в себе ідентичність і робочу частоту відповідної безпровідної LAN. База даних може бути створена будь-якою множиною способів. У вигляді ілюстрації, база даних може бути створена за допомогою процесу навчання. В одному варіанті здійснення безпровідного пристрою 114 процес навчання може бути ініційований користувачем. У цьому варіанті здійснення безпровідний пристрій 114 не ініціює пошук невідомої безпровідної LAN сам по собі, але дозволяє користувачеві ініціювати пошук. Користувач може ініціювати пошук, роблячи одне або більше введень на клавіатурі 304 або натискаючи окрему клавішу (не показано) в безпровідному пристрої 114. Коли користувач ініціює пошук, процесор 302 сканує частоту приймач-передавача 312 безпровідної LAN в пошуку сигналу синхронізації від точки доступу. Якщо безпровідний пристрій 114 виявляє сигнал синхронізації від безпровідної LAN, ідентифікаційна мітка може бути створена і зберігатися в базі даних. Ідентифікаційна мітка в безпровідній LAN створюється із списку контрольних сигналів за допомогою стільникового приймач-передавача 310 з різних BTS в WAN. Приклад входу в базу даних для ідентифікаційної мітки безпровідної LAN показаний нижче. 4 UA 101399 C2 Ідентифікатор WAN А 5 10 15 20 25 30 35 40 45 50 55 Ідентифікатор BSS WLAN А1 Частота WLAN Рівень сигналу F1 s1(A1) ... sn(A1) Відхилення рівня сигналу d1(A1)... dn(A1) Фаза Відхилення фази P1(A1)… Pn(A1) q1(A1) qn(A1)... Перший стовпець стосується стільникової WAN. Хоча і не обговорюється, різні ідеї, описані в цій заявці, можуть розширятися в системі зв'язку з численними стільниковими WAN. Наприклад, безпровідний пристрій, що пересувається поза територією своєї домашньої мережі або в зарубіжній країні, може обслуговуватися мережею, яка відрізняється від мережі свого домашнього постачальника послуг. WAN, що відвідується, розташовується в цьому першому стовпці, якщо до відповідної безпровідної LAN можна одержати доступ за допомогою безпровідного пристрою. Другий стовпець стосується тотожності безпровідної LAN, наприклад МАС-адреса точки доступу або набір точки доступу для безпровідної LAN. Типово МАС-адреса включається в сигнал синхронізації, що передається точкою доступу в безпровідній LAN, і, отже, готова до доступу безпровідного пристрою 114. Третій стовпець стосується частоти, на яку настроювався приймач-передавач 312 безпровідної LAN, коли процесор 302 виявляв сигнал синхронізації від точки доступу. Два стовпці, що залишилися, включають в себе значення, які містять їх ідентифікаційні мітки. Вони включають в себе вимірювання рівня сигналу і фази сигналу для кожного контрольного сигналу, прийняті стільниковим приймач-передавачем 310 від n BTS в WAN. Рівень сигналу або фаза сигналу контрольного сигналу, які складають ідентифікаційну мітку, можуть мати значення, які розрізнюються (навіть для одного і того самого розташування) або які складно виміряти з високим ступенем точності. Таким чином, межа може бути вбудована в базу даних для ефективного збільшення розміру ідентифікаційної мітки. Ця межа представлена змінною «відхилення» в ідентифікаційній мітці. Приклад показаний нижче для введення в базу даних. Фіг. 4 є концептуальною блок-схемою, що ілюструє безпровідний пристрій в близькості від безпровідної LAN, прийнятної для надання доступу. Безпровідна LAN 110 включає в себе точку 102 доступу, розташовану на визначеній відстані від безпровідного пристрою 114. Ділянка 304, оточуюча точку 302 доступу, вказує віртуальне розташування точки 302 доступу. Віртуальне розташування точки 302 доступу може бути розширене збільшенням змінних відхилення та аналогічно звужене зменшенням змінних відхилення. Величина відхилення, що використовується при вимірюванні рівня сигналу і фази сигналу, буде відрізнятися залежно від конкретного додатка і загальних конструктивних обмежень, що накладаються на систему. Велике відхилення, наприклад, може відображати конструктивне рішення надати більшого значення виявленню безпровідної LAN за рахунок сигналів помилкової тривоги, які запускають некорисні пошуки кінцевої безпровідної LAN. Іншими словами, якщо змінні відхилення в ідентифікаційній мітці безпровідної LAN призводять до значно більшого віртуального розташування для точки 302 доступу, тоді безпровідний пристрій 114 може визначати, що він повинен шукати доступ до безпровідної LAN, коли він не знаходиться в межах сигналу синхронізації. Якщо, однак, віртуальне розташування точки доступу дуже маленьке, тоді можуть існувати приклади, де безпровідний пристрій 114 залишається з'єднаним із стільниковою WAN, навіть якщо він знаходиться в близькості від безпровідної LAN, прийнятної для надання доступу. Замість цього або крім того, спосіб навчання, щойно описаний, введення бази даних може створюватися, коли користувач посилає виклик по безпровідному пристрою 114, під час близькості від відповідної безпровідної LAN. Посилаючись на фіг. 3, процесор 302 сканує частоту приймач-передавача 312 безпровідної LAN в пошуку сигналу синхронізації кожний раз, коли користувач посилає виклик по безпровідному пристрою 114. Якщо процесор 302 виявляє сигнал синхронізації, він використовує контрольні сигнали BTS, що приймаються від WAN, для створення ідентифікаційної мітки безпровідної LAN. Ідентифікаційна мітка спільно з МАСадресою, що одержується від сигналу синхронізації, і частота настроювання приймачпередавача 312 безпровідної LAN можуть потім зберігатися в базі даних процесором 302. Недолік останнього способу в тому, що ідентифікаційна мітка для кожної безпровідної LAN, що виявляється процесором 302, створюється і зберігається в базі даних, навіть якщо в конкретній безпровідній LAN не цікава для безпровідного пристрою 114. Як приклад користувач в автомобілі, що рухається по шосе, може не бажати зберігати в базі даних ідентифікаційну 5 UA 101399 C2 5 10 15 20 25 30 35 40 45 50 55 60 мітку для безпровідної LAN, яку йому або їй трапляється перетинати під час посилання виклику. Для звернення до цієї ситуації процесор 302 може виконуватися з можливістю оновлення бази даних за допомогою ідентифікаційної мітки для безпровідної LAN, тільки коли процесор 302 виявляє цю безпровідну LAN безліч разів у визначеному інтервалі часу. Більш конкретно, коли користувач посилає виклик по безпровідному пристрою 114 в близькості від безпровідної LAN в перший раз, процесор 302 виявляє сигнал синхронізації та одержує МАС-адресу для відповідної точки доступу. Однак, замість створення ідентифікаційної мітки та оновлення бази даних процесор 302 тільки записує МАС-адресу в пам'яті 308, встановлює лічильник і відмічає час введення. У наступний момент користувач посилає виклик по безпровідному пристрою 114 в близькості від тієї самої безпровідної LAN, процесор 302 одержує МАС-адресу від сигналу синхронізації і порівнює МАС-адресу з існуючими записаними входами в пам'яті 308. Якщо відповідність знайдена, лічильник збільшується і його висновок порівнюється з пороговою величиною. Якщо результат лічильника задовольняє або перевищує порогову величину, процесор 302 створює ідентифікаційну мітку для безпровідної LAN і зберігає ідентифікаційну мітку в базі даних спільно з МАС-адресою і частотою настроювання приймач-передавача 312 безпровідної LAN. Якщо, з іншого боку, результат лічильника не задовольняє пороговій величині, тоді процесор 302 не оновлює базу даних. Якщо перевищуюча величина настроювання закінчилася, оскільки була зроблена відмітка часу до того, як результат лічильника досягне порогової величини, лічильник зменшується і відмітка часу, яка асоціюється з входом, що втратив силу, видаляється. Альтернативно процесор 302 може виконуватися з можливістю оновлення бази даних за допомогою ідентифікаційної мітки для безпровідної LAN тільки коли процесор 302 виявляє безпровідну LAN, тоді як безпровідний пристрій 114 є нерухомим. Цей спосіб запобігає оновленню бази даних від процесора 302 за допомогою ідентифікаційної мітки безпровідної LAN, яку користувачеві в автомобілі трапляється перетинати, коли відсилається виклик. Спосіб, яким безпровідний пристрій 114 визначає, чи пересувається він або є нерухомим, може реалізовуватися множиною форм. Як приклад процесор 302 може контролювати зміну в фазі контрольних сигналів, що приймаються стільниковим приймач-передавачем 310. Якщо фаза контрольних сигналів змінюється при настроюванні, передбачаючи номінальні умови середовища, процесор 302 визначає, що безпровідний пристрій 114 пересувається і, отже, не оновлює базу даних за допомогою ідентифікаційної мітки будь-якої безпровідної LAN, яку він може виявити. Якщо, з іншого боку, фаза контрольних сигналів відносно стабільна, процесор 302 визначає, що безпровідний пристрій 114 є нерухомим. Якщо зроблене це визначення, процесор 302 сканує частоту приймач-передавача 312 безпровідної LAN в пошуку сигналу синхронізації. Якщо успішно, процесор 302 одержує МАС-адресу від сигналу синхронізації, створює ідентифікаційну мітку, використовуючи контрольні сигнали BTS від WAN і потім вводить цю інформацію в базу даних спільно з частотою настроювання приймач-передавача 312 безпровідної LAN. У розширенні описаного способу навчання, якщо безпровідна LAN не знайдена під час сканування приймач-передавача 312 безпровідної LAN, тоді як безпровідний пристрій 114 є нерухомим, процесор 302 не повторює сканування доти, доки безпровідний пристрій 114 не пересунувся на достатню відстань від останнього невдалого сканування і він визначає, що безпровідний пристрій 114 є знов нерухомим. Цей принцип особливо корисний у випадку, якщо безпровідний пристрій 114 пересувається повільно (наприклад користувач ходить по торговому центру) і рух достатньо повільний, що він виявляється нерухомим через необхідний допуск помилки вимірювання, що асоціюється з рішенням ініціювати сканування приймач-передавача 312 безпровідної LAN. Інший приклад принципу навчання, який може застосовуватися процесором 302, включає в себе періодичні пошуки для безпровідної LAN. Таймер може використовуватися для формування періодичних тригерів, які змушують процесор 302 до режиму пошуку. У режимі пошуку процесор 302 сканує частоту приймач-передавача 312 безпровідної LAN в пошуку сигналу синхронізації від точки доступу. Якщо процесор 302 виявляє сигнал синхронізації, він одержує МАС-адресу для відповідної точки доступу, створює ідентифікаційну мітку для безпровідної LAN, використовуючи контрольні сигнали BTS від WAN, і вводить цю інформацію в базу даних спільно з частотою настроювання приймач-передавача 312 безпровідної LAN. Ті самі умови, що обговорюються раніше, можуть накладатися на процесор 302 для запобігання оновленню бази даних за допомогою безпровідних LAN, які є неприйнятними для надання доступу за допомогою безпровідного пристрою 114. Процесор 302 може додатково виконуватися з можливістю видалення з бази даних ідентифікаційних міток безпровідних LAN, які не надали доступ за допомогою безпровідного 6 UA 101399 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрою 114 для розширеного інтервалу часу. Ця функція може бути реалізована за допомогою створення лічильника або таймера для кожної ідентифікаційної мітки в базі даних. Лічильник або таймер для кожної ідентифікаційної мітки може бути скинутий кожний раз, коли до його відповідної безпровідної LAN надається доступ безпровідному пристрою. У цьому варіанті реалізації процесор 302 періодично видаляє з цієї бази даних всю інформацію, пов'язану з безпровідною LAN, чий лічильник або таймер закінчив функціонування. Альтернативно процесор 302 може відмічати час кожної ідентифікаційної мітки в базі даних кожний раз, коли надається доступ до її відповідної безпровідної LAN. За допомогою останнього підходу процесор 302 підтримує реальний таймер або інакше може приймати в реальному часі (наприклад від WAN), і видаляє інформацію в базі даних для кожної безпровідної LAN, яка має застарілу відмітку часу. Безпровідному пристрою 114 може бути також заздалегідь надана ідентифікаційна мітка однієї або більше безпровідних LAN. Тобто, ідентифікаційна мітка для безпровідної LAN разом з МАС-адресою для відповідної точки доступу і робоча частота безпровідної LAN можуть програмуватися в базі даних, коли безпровідний пристрій 114 активізується постачальником послуг. Попереднє надання може бути корисним, наприклад, коли підприємство випускає безпровідні телефони для всіх його службовців. Посилаючись на фіг. 1, безпровідний пристрій 114 підтримує ідентифікаційну мітку його поточного розташування з контрольних сигналів BTS в WAN 100. Ця ідентифікаційна мітка змінюється, оскільки безпровідний пристрій 114 пересувається. Як обговорювалося раніше, ідентифікаційна мітка для безпровідного пристрою 114, створена з n контрольних сигналів BTS, може характеризуватися двома векторами х 1,..., хn, та у1,..., уn. Ідентифікаційна мітка безпровідного пристрою 114 є безперервною або періодичною, порівнянною з ідентифікаційними мітками в базі даних для узгодження, використовуючи відповідний алгоритм. Алгоритм, який використовується, може розрізнюватися залежно від параметрів функціонування і загальних конструктивних обмежень системи. Для цілей ілюстрації приклад алгоритму, наданий нижче. |Xi-si|
