Спосіб і засіб посилення ерекції

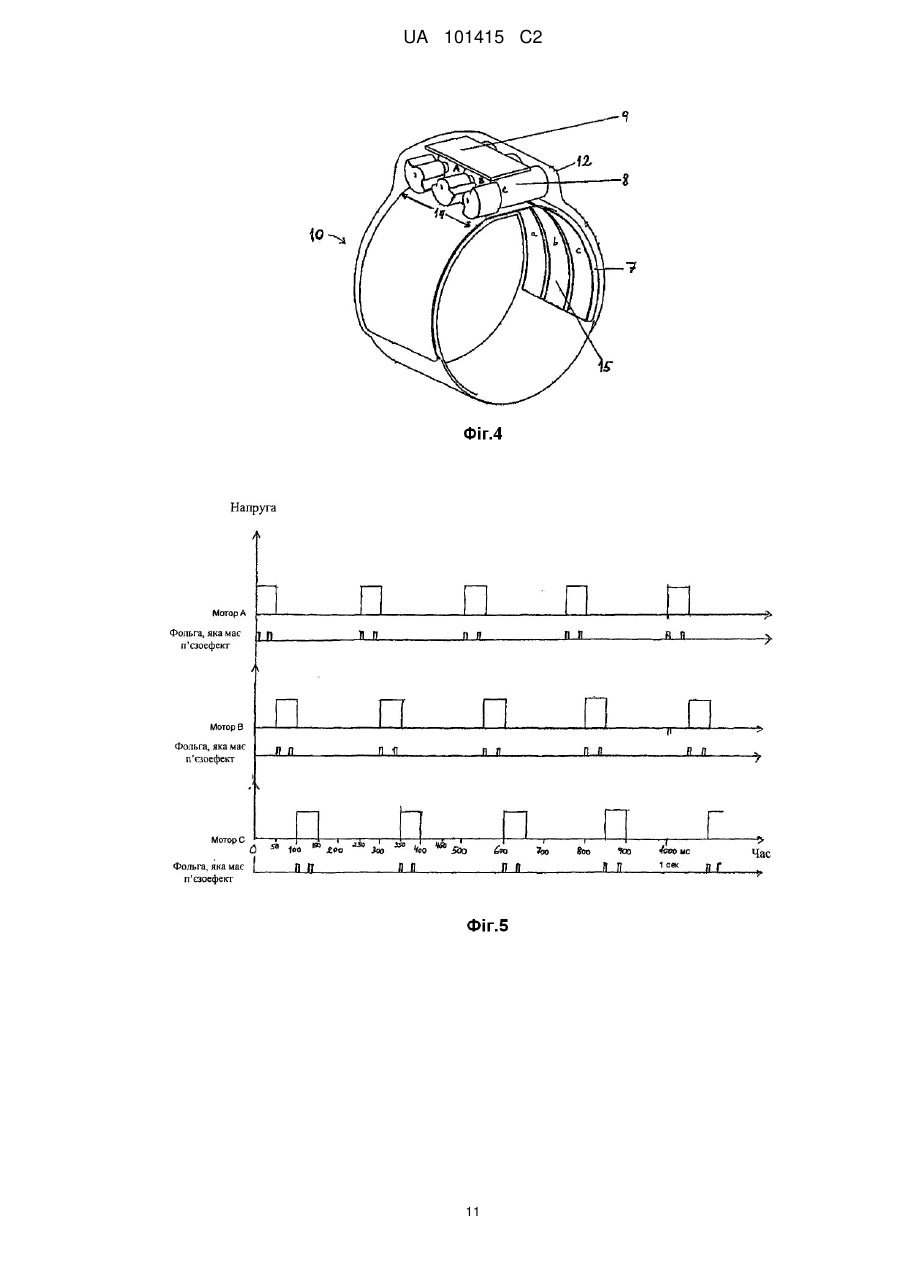

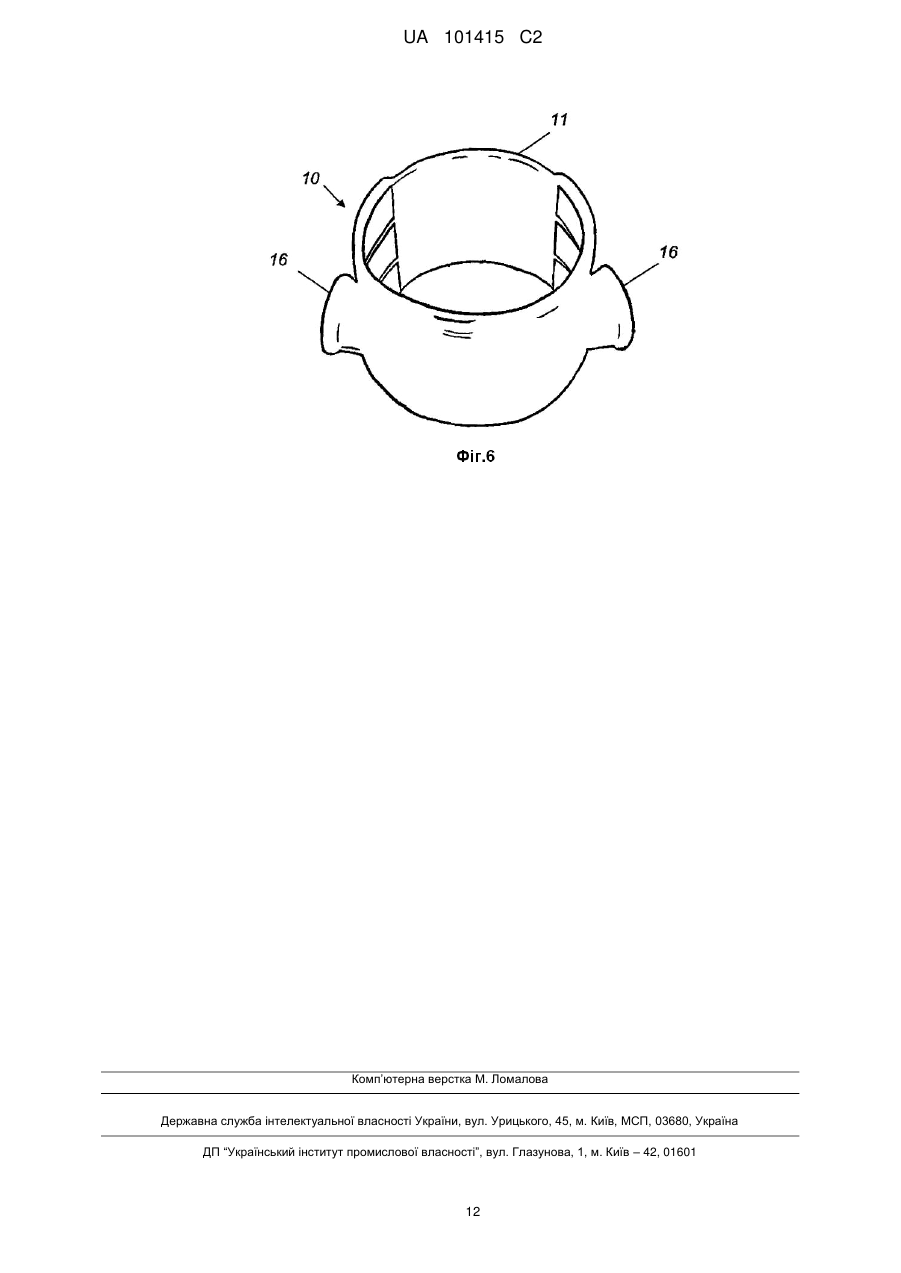

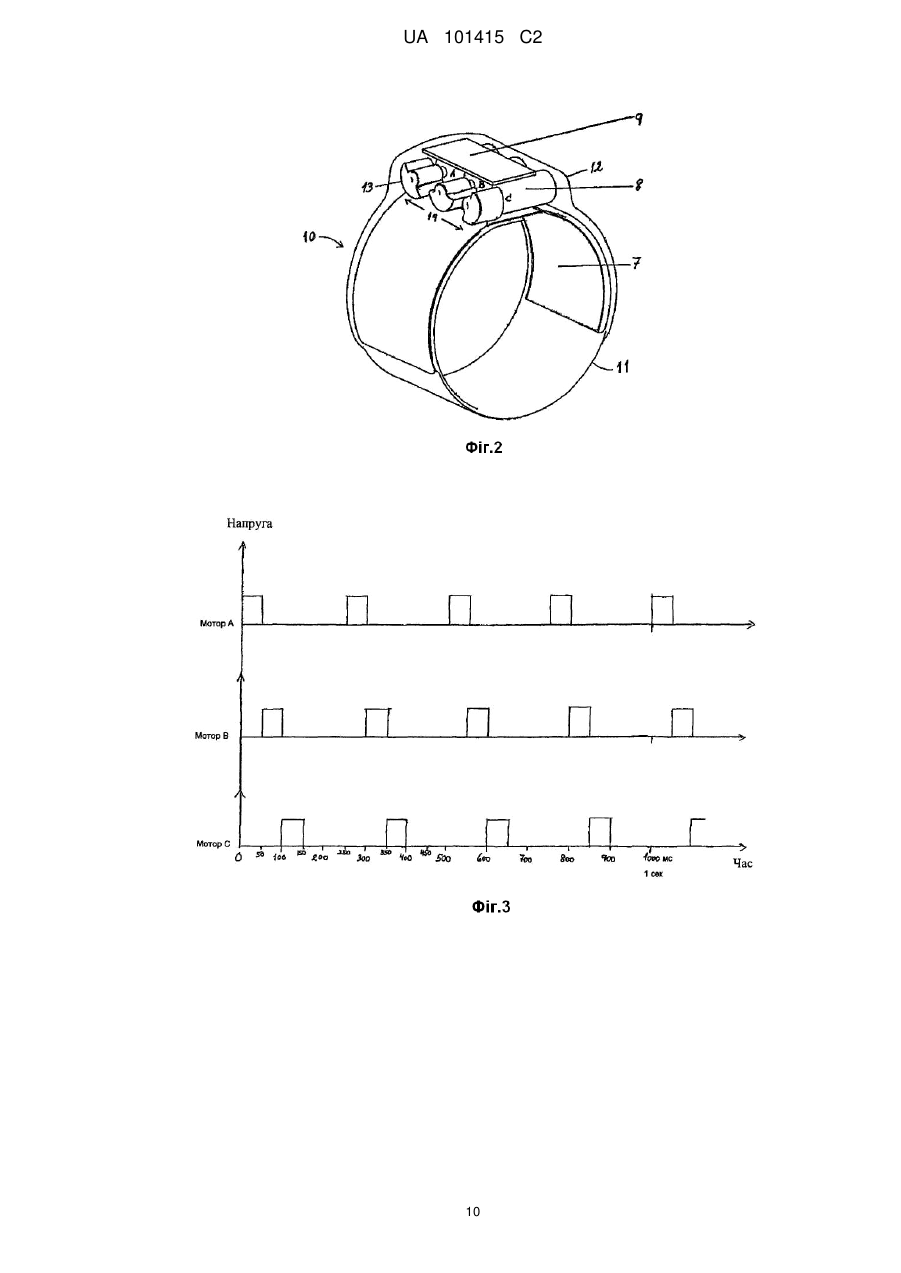

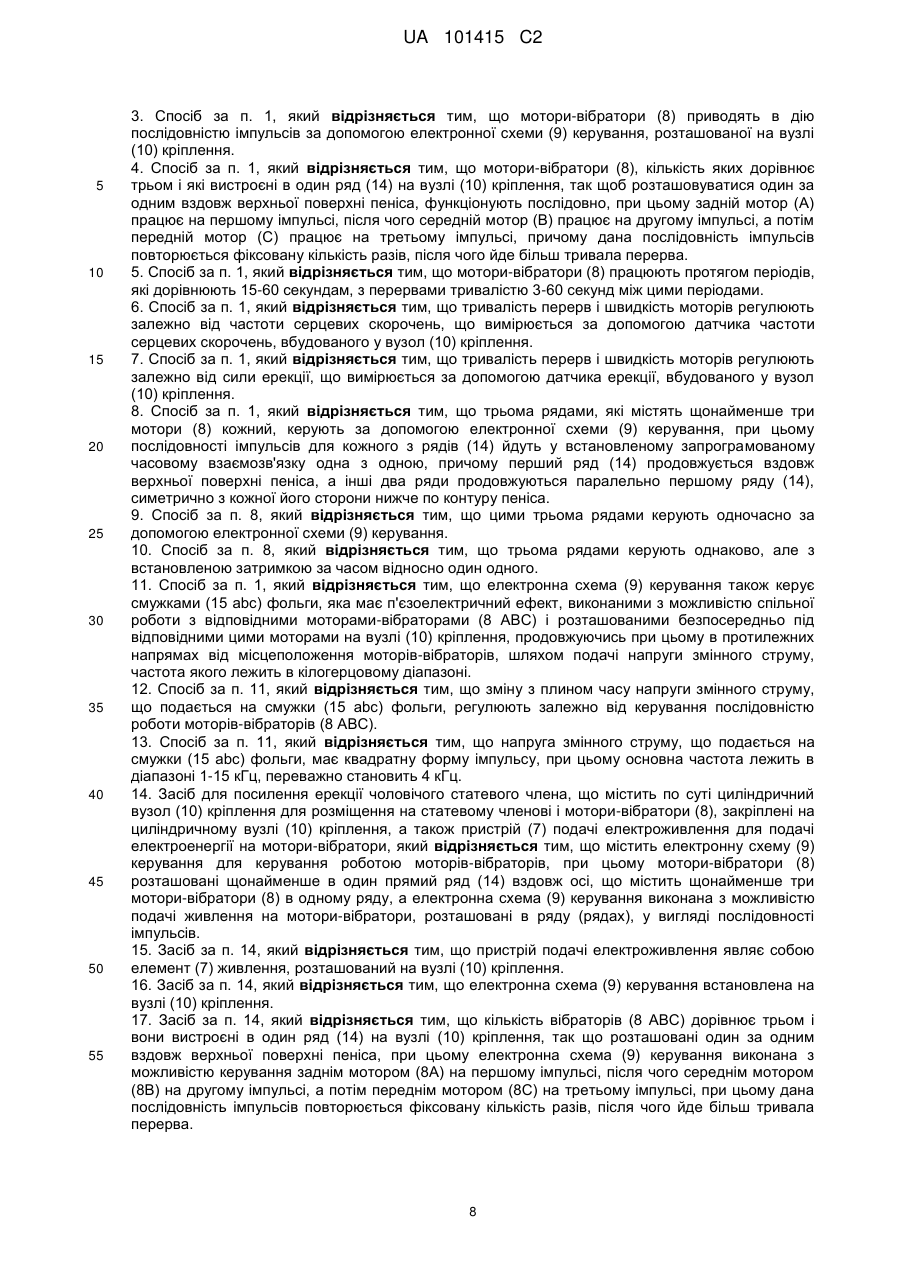

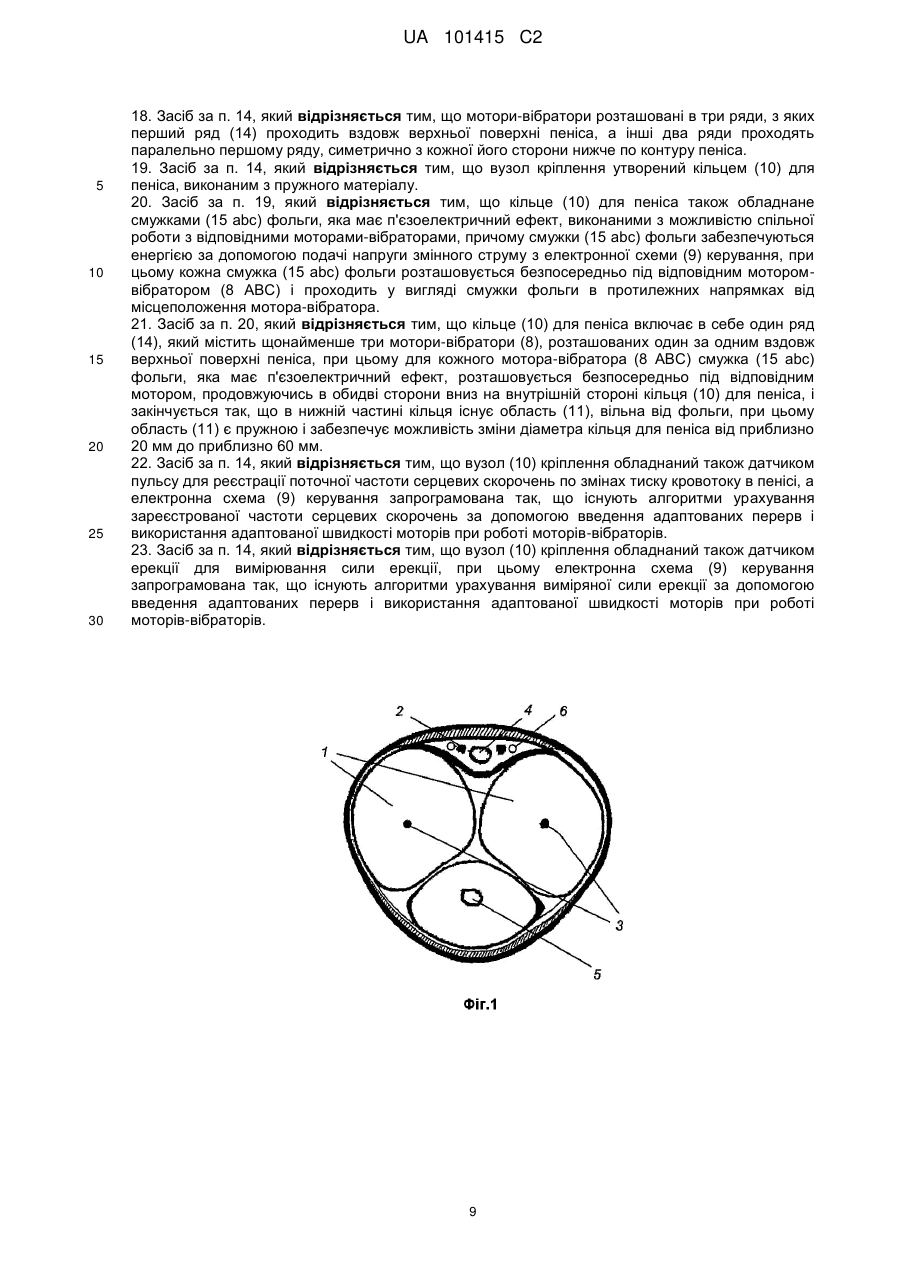

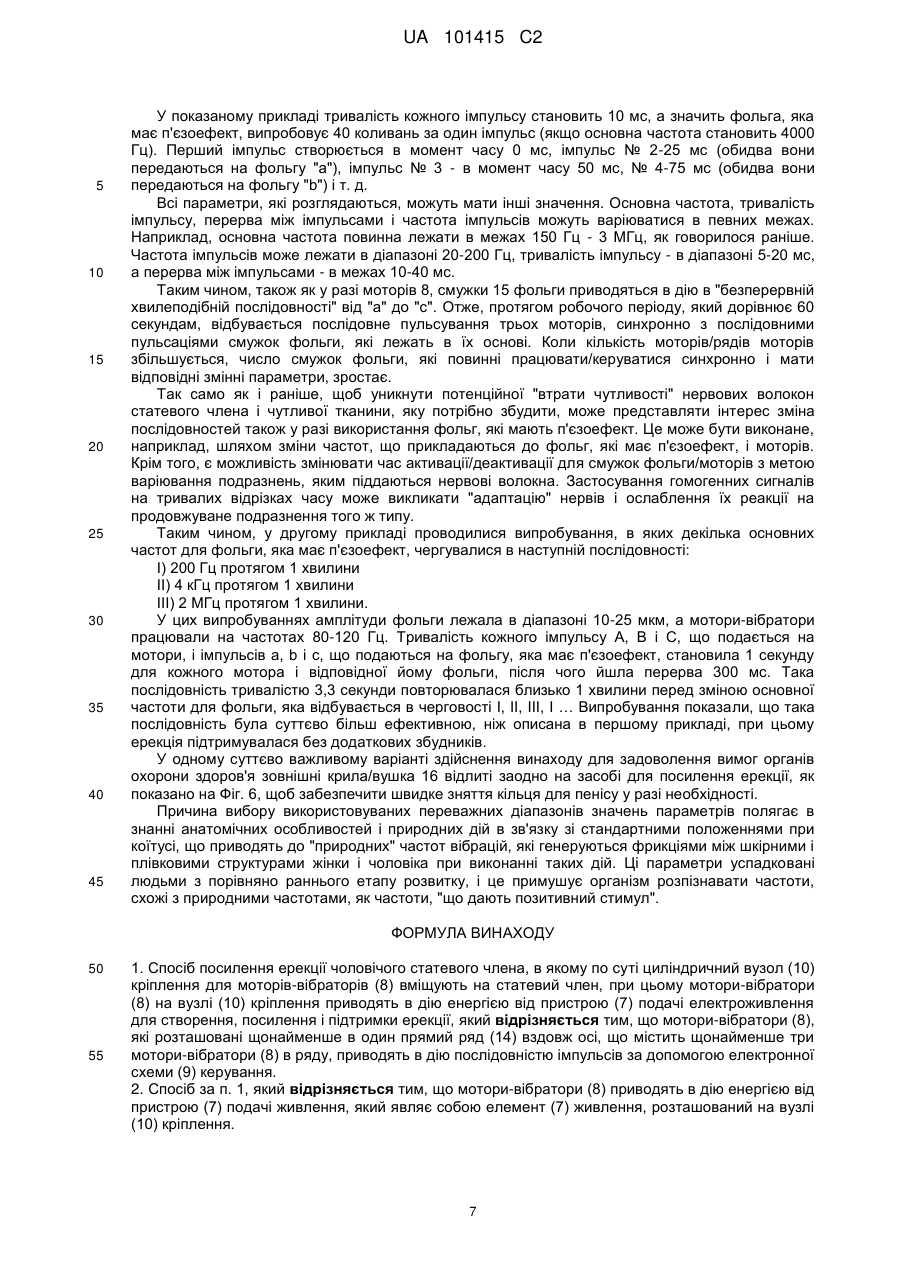

Реферат: Засіб для досягнення посилення ерекції включає в себе вузол (10) кріплення, що вміщується на пеніс, наприклад, у вигляді кільця для пеніса, виконаного по суті з пружного матеріалу. На вузлі (10) кріплення забезпечені один або декілька рядів (14) мініатюрних моторів-вібраторів (8 ABC), при цьому кожний ряд містить щонайменше три мотори. Для роботи моторів (8 ABC), що складають ряд (ряди) (14), в режимі послідовних імпульсів створені пристрій (7) подачі електроживлення і електронна схема (9) керування. Електронна схема (9) керування і пристрій (7) подачі електроживлення можуть розміщуватися на вузлі (10) кріплення. У одному варіанті здійснення під моторами-вібраторами (8 ABC) розташовані смужки (15 abc) фольги, яка має п'єзоелектричний ефект, робота яких керується в регульованому взаємозв'язку з роботою моторів для генерування механічних вібрацій, частота яких вища частоти моторів-вібраторів. UA 101415 C2 (12) UA 101415 C2 UA 101415 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід належить до способів і засобів забезпечення або щонайменше сприяння забезпеченню стану ерекції чоловічого статевого члена. Це може вимагатися у разі еректильної дисфункції, але також може знайти застосування у людей з нормальною еректильною функцією як додаткову стимуляцію в сфері сексуальних відносин. Попередній рівень техніки У нормальному випадку ерекція досягається шляхом механічної стимуляції, мануально або за допомогою вібраційного засобу, шляхом хімічної стимуляції або просто під фізіологічним впливом. Однак при наявності особливих медичних показників, таких як повний параліч або різні серйозні фізичні або психологічні захворювання, можливість досягнення ерекції може бути сильно знижена або навіть бути відсутньою зовсім. У цих випадках єдина можливість досягнення ерекції може бути пов'язана з використанням вібраційного засобу або хімічного впливу, звичайно за допомогою ін'єкцій або прийому таблетованих препаратів. Часто вібраційний засіб виявляється переважним рішенням, оскільки ін'єкції асоціюються з больовими відчуттями, а прийом таблетованих препаратів часто викликає значні побічні ефекти, як для людей в нормальній фізичній формі, так і для людей з серйозними порушеннями стану здоров'я. У деяких медичних установах використовують вібраційну платформу, на яку вміщують статевий член, але таке обладнання дуже громіздке і з ним важко працювати. На ринку доступні презервативи з вбудованим "вібратором", розраховані на "сприяння обом сторонам одночасно", ймовірно, як засіб для загальної стимуляції або додаткової розваги. Вібратор являє собою малий по розміру електромотор зі зміщеним або ексцентричним вантажем на обертовій осі. Доступні також "кільця для пенісу" з аналогічним моторомвібратором, тобто вироби, не призначені для заборони сім'явипорскування, але розраховані на підтримку ерекції шляхом запобігання відтоку крові від статевого члена. Приклад такого кільця для пенісу розкритий в міжнародній публікації WO 03/037242. У цій публікації описаний, так званий, "вібратор для пенісу", призначений для стимуляції як чоловічих, так і жіночих статевих органів в процесі статевого акту. Вібратор для пенісу по WO 03/037242 містить кільце або кільцеподібну стрічку із зовнішнім грушоподібним елементом, при цьому до грушоподібному елемента кріпляться малий по розміру "вібраційний мікроблок", а також блок живлення. Блок живлення обладнаний пусковим пристосуванням у вигляді ротаційної муфти, яка при повороті встановлює з'єднання з елементом живлення і замикає електричний ланцюг подачі живлення на вібраційний блок. Принцип дії полягає в тому, що запуск вібратора здійснюється поворотом ротаційної муфти, і далі він працює до повної розрядки елементів живлення або до вимкнення шляхом повороту муфти в протилежну сторону. Найбільш близьке технічне рішення розкрите в публікації WO 2007/105248, де, як і в WO 03/037242, представлене кільце для пенісу, призначене для придання стимулюючих механічних вібрацій як чоловічим, так і жіночим статевим органам в процесі статевого акту. Відмінність з публікацією WO 03/037242 полягає в тому, що в публікації WO 2007/105248 розкриті і показані два вібраційні мікроблоки. Один з блоків призначений для стимуляції пенісу, в той час як інший для стимуляції піхви. У одному варіанті здійснення два вібраційні блоки розташовані паралельно, але на протилежних "кінцях" кільця для пенісу, на якому вони встановлені. Для кожного вібраційний блока передбачений пусковий механізм, який спрацьовує по натисненню кнопки, який забезпечує безперервну роботу кожного вібраційного блока до розрядки відповідного елемента живлення або доти, поки клік-кнопка не буде переведена в положення зупинки. У публікації WO 1992/09962 описаний пристрій для розпізнавання і вимірювання кровотоку в статевому члені і еректильної функції з використанням п'єзоелектричних елементів. Протягом багатьох років ультразвукові системи використовувалися для фізичної терапії при лікуванні захворювань м'язової тканини і інших захворюваннях. Такі системи переважно працюють в діапазоні 1-3 МГц, а цей діапазон частот, як відомо, впливає на циркуляцію крові. Наприклад, в патентах США 4966131 і 5095890, Mettler Electronics, описані різні елементи в переносному пристрої для такого лікування. Відомо також, що на частотах в діапазоні 150-250 Гц вібрації з малою амплітудою (10-25 мкм) спричиняють розширення кровоносних судин шкіри, в той час як більш високі амплітуди (100-200 мкм) в тому ж частотному діапазоні приводять до стиснення кровоносних судин (див. CR Skoglund: "Vasodilatation in human skin induced by low-amplitude high-frequency vibration", Clinical physiology, 1989 Aug; 9(4):361-72). Дослідження, проведене Bovenzi і інш. ("Response of finger circulation to energy equivalent combinations of magnitude and duration of vibration, Occupational and Environmental Medicine, 2001 Mar; 58(3):185-93), показує, що вібрація на частоті 1 UA 101415 C2 5 10 15 20 25 30 35 40 45 50 55 125 Гц може знизити кровотік в шкірі, при цьому зниження кровотоку зростає із збільшенням часу експозиції. Результати дослідження, проведеного Bovenzi і інш., приблизно узгоджуються з результатами згаданих випробувань на високоамплітудну вібрацію, проведених Skoglund. Короткий виклад суті винаходу Задача даного винаходу головним чином полягає в сприянні досягнення, посилення і підтримування ерекції статевого члена, а також, але в меншій мірі, стимуляції партнера по сексу. Однак в певних випадках такий ефект також може бути досягнутий з використанням способу і засобу за даним винаходом. У доповнення до того, що в центрі уваги - вплив лише на чоловічий статевий орган, в даному винаході як відправна точка приймається, що ефект, отриманий з використанням вібраційного кільця для пенісу згідно з попереднім рівнем техніки, буде для багатьох людей недостатнім. Отже, існує потреба в більш сильному і більш ефективному збудженні статевого члена. Даний винахід виконаний з можливістю задоволення такої потреби. Таким чином, згідно з винаходом запропоновані спосіб посилення ерекції за п. 1 прикладеної формули винаходу, а також засіб для посилення ерекції за п. 14 прикладеної формули винаходу. Переважні варіанти здійснення винаходу стануть зрозумілі із залежних пунктів прикладеної формули винаходу. Винахід основується на представленні про те, що активація еректильних механізмів може бути посилена шляхом вібраційного масажу, що виконується вздовж статевого члена, з метою стимуляції притоку крові в статевий член. Короткий опис креслень У подальшому описі приклади варіантів здійснення даного винаходу будуть розглянуті детальніше з посиланням на прикладені креслення, на яких: Фіг. 1 зображає переріз чоловічого статевого члена; Фіг. 2 - основний варіант здійснення засобу, згідно з винаходом; Фіг. 3 - приклад робочої схеми для використання за допомогою засобу, показаного на Фіг. 2; Фіг. 4 - вдосконалений варіант здійснення засобу, згідно з винаходом; Фіг. 5 - приклад робочої схеми для використання за допомогою засобу, показаного на Фіг. 4; Фіг. 6 - запобіжне пристосування, рекомендоване для засобу, згідно з винаходом. Докладний опис переважного варіанту здійснення винаходу Недостатня ерекція у чоловіків добре відома проблема. Причина цього може мати фізичну або психологічну природу. У деяких випадках лікування може бути успішним, тобто еректильна функція пацієнта повертається до норми. У інших випадках подібне лікування неможливе, при цьому найкраще з можливих рішень зробити ерекцію можливою, незважаючи на глибинну проблему. У цьому випадку виникає необхідність в деякого роду "інтервенції" або сприянні, так щоб ерекція досягалася в принципово важливі моменти, звичайно при здійсненні статевого акту. У особливих випадках, коли люди мають істотні проблеми зі здоров'ям, лікар може сприяти в досягненні ерекції і, можливо, еякуляції або шляхом ін'єкції хімічної речовини, або з використанням механічного допоміжного засобу, як говорилося раніше. У одному аспекті даний винахід направлений на реалізацію останнього плану дій, але також має на меті забезпечити ефективний засіб, не пов'язаний з введенням хімічних препаратів, для самодопомоги, а також для застосування здоровими людьми, яка мають потребу в додатковому стимулюючому засобі в їх статевому житті. Як і в попередньому рівні техніки, описаному вище, засіб згідно з даним винаходом оснований на використанні малих вібраційних блоків. Такі вібраційні блоки містять малий по розміру електромотор постійного струму з ексцентрично розташованим вантажем на валу електромотора, так що при подачі на електромотор живлення і приведенні вала у обертання створюються механічні вібрації, частота яких дорівнює частоті обертання двигуна. Такі моторивібратори комерційно доступні у вигляді досить малих по розміру блоків, довжина яких складає менше 1 см, а діаметр - в межах 3 мм. З числа виробників таких малих по розміру моторіввібраторів можна згадати Shicoh Co.Ltd і Namiki Seimitsu Honseki K.K., обидві компанії з Японії. Швидкість обертання вала двигуна, тобто частота обертання, становить 50-200 Гц. На двигун може подаватися напруга постійного струму в діапазоні 1-5 вольт, а також подача живлення може забезпечуватися малими по розміру елементами живлення. Щоб винахід став більш зрозумілим, корисно детальніше вивчити внутрішню будову статевого члена, для чого звернемося до Фіг. 1, на якій показаний переріз статевого члена перпендикулярно його подовжньої осі. На кресленні показані два кавернозних тіла 1, які при ерекції заповнюються кров'ю, артерії 2 і 3, що забезпечують надходження крові, вена 4 для відведення крові, уретра 5, а також нервові закінчення 6. 2 UA 101415 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ерекцію бажано посилити шляхом стимулювання нервових закінчень за допомогою прикладання механічних вібрацій, аналогічно тому, що досягнуто на попередньому рівні техніки. Однак для подальшого посилення ерекції висувається ідея надання впливу на кровотік, який надходить в кавернозні тіла 1, шляхом масажу з використанням "переміщуваних вібрацій", особливо у верхній області, де розташовані артерії 2 і вена 4. Поступально поширювана вібрація приведе до збільшення притоку крові, при цьому з статевого члена буде відводитися менше крові, якщо масаж в зовнішньому напрямку буде продовжений. Для здійснення такого вищезазначеного масажу, як перший необмежувальний приклад або варіант здійснення винаходу, забезпечується вузол 10 кріплення для вібраційних блоків, виконаний у вигляді кільця для пенісу, як показано на Фіг. 2. По суті кільце 10 для пенісу містить кільце 11, виконане з пружного матеріалу, наприклад, такого як гума, силікон або латексний матеріал, тестований на алергічну здатність. Нижня частина кільця 10 переважно вільна від іншого пристосування, так що відкрита область, виконана з гуми, готова до розтягнення, щоб передбачити розширення, необхідне при ерекції статевого члена. При використанні в даному описі виразів "верх", "низ", "по сторонах" передбачається, що вони застосовуються відносно нормального положення, в якому рекомендується встановити кільце або, в більш загальному значенні, вузол кріплення. Користувач буде проінструктований, що правильним положенням є положення, при якому мотори-вібратори 8 знаходяться на верхній стороні статевого члена (який при цьому приймає уявне по суті горизонтальне положення, коли користувач знаходиться в положенні стоячи). Напрямки/положення повинні визначатися саме з урахуванням цих умов. Вузол 10 кріплення обладнаний розташованою в ряд групою 14 моторів-вібраторів 8 (в показаному прикладі - три мотори А, В, С), елементом 7 живлення, а також електронною схемою 9 керування. У даному прикладі елемент 7 живлення представлений у вигляді, так званої, "паперової батареї", яку можна розмістити так, що вона буде слідувати поверхні кільця і продовжуватися вздовж неї, або може бути вбудована в кільце або знаходитися на внутрішній поверхні кільця. Крім того, конструкція елемента живлення може бути виконана будь-якої придатної форми, наприклад, являти собою дискові або циліндричні батарейки малих розмірів, розташовані поруч з вібраційними блоками. Крім цього, в деяких варіантах здійснення електроживлення може подаватися по кабелю від зовнішнього джерела живлення, при цьому схема керування може однаково розташовуватися за межами вузла 10 кріплення. Такий варіант здійснення особливо придатний для пацієнтів, що знаходяться в умовах стаціонару. У варіанті здійснення на Фіг. 2 елемент 7 живлення, електронна схема 9 керування і моторивібратори 8 з'єднані проводами (не показані). Пускова кнопка або перемикач переважно розташовані на стороні підвищення 12, в яке вбудовані вібратори і схема керування (у варіанті здійснення із зовнішнім джерелом живлення і схемою керування увімкнення/вимкнення переважно також виконується зовні). Потрібно зазначити, що креслення на Фіг. 2 є схематичним і являє собою принципову схему. Маховики 13 мініатюрних моторів, які мають дисбаланс, таким чином, можуть вільно обертатися, тобто вони розташовані в окремих камерах (не показані). У вдосконаленому варіанті здійснення кільце/вузол кріплення для статевого члена включає в себе, переважно на нижній стороні складального вузла вібратора/пристрою керування, вузол датчика для реєстрації частоти серцевих скорочень (пульсу) користувача, що виконується або шляхом пасивного прослуховування артерій 2 у верхній частині статевого члена, або по більш вдосконаленій схемі з використанням ультразвукового дослідження і доплерографії кровотоку. Причина, по якій визначають частоту серцевих скорочень користувача, полягає в тому, щоб підстроїти інтенсивність вібрацій під фізичний стан користувача в теперішній момент, хорошим показником якого є діяльність серця. Далі регулювання можна виконувати шляхом настройки робочої схеми вібраторів, звичайно шляхом варіювання довжини і частоти появи проміжних перерв (подробиці нижче). Швидкість обертання моторів-вібраторів також може регулюватися. У вдосконаленому варіанті здійснення також є можливість вбудувати датчик ерекції, що визначає силу ерекції, наприклад, використовуючи технологію, схожу з RigiScan-технологією (подробиці нижче), або шляхом простого вимірювання тиску на внутрішній стороні кільця. Регулювання робочої схеми може також виконуватися залежно від результатів таких вимірювань. У конструкції, показаній на Фіг. 2, можливі деякі варіанти. По-перше, число вібраційний блоків 8 можна збільшити до чотирьох, п'яти і більше. Однак переважно, щоб такі мотори утворювали лінійний ряд 14, як показано на Фіг. 2. Є також можливість додатково посилити активізацію шляхом створення таких же груп вібраторів по боках, переважно симетрично, розташувавши по додатковому ряду на кожній стороні під кутом приблизно 60-90 нижче від вершини. У цьому випадку з'являється можливість активізувати також артерії 3 (див. Фіг. 1). 3 UA 101415 C2 5 10 15 20 25 30 35 40 45 50 55 Додатковий розширений варіант здійснення є результатом розміщення ще двох рядів нижче по контуру, так що по периферії розподіляються п'ять рядів вібраторів, при цьому перший ряд знаходиться "на вершині" контуру. Раніше згадувалося, що нижня частина кільця 10 переважно повинна бути вільна від "пристосування", щоб утворювати область розширення, однак в представленому прикладі із збільшеним числом рядів вібраторів кожна область між рядами вібраторів повинна являти собою таку область розширення. У одному варіанті здійснення верхній ряд вібраторів відсутній, так що основною задачею стає активізація артерій в кавернозних тілах 1, наприклад, використовуючи чотири ряди вібраторів, розташованих по боках. Верхні крайні ряди з числа чотирьох таких рядів вібраторів забезпечать також належний вплив на пучки 6 нервових закінчень. Далі будуть описані приклади режимів роботи засобу за винаходом. У варіанті здійснення, показаному на Фіг. 2, головна ідея полягає в тому, що вібраційні блоки 8 А, В, С повинні працювати по черзі, починаючи з найближчого до основи статевого члена (прийнятий лівим на кресленні), для створення масажних рухів в зовнішньому напрямку по довжині статевого члена. Кожний з вібраційний блоків 8 звичайно обертається з частотою в межах 50-200 Гц. У даному описі частота роботи вібратора прийнята рівною 80 Гц. На Фіг. 3 показана схема роботи моторів/вібратора. У нульовий момент часу на мотор А (найближчий до основи статевого члена) для приведення його в дію подається електроживлення протягом періоду часу, який дорівнює 50 мс, потім йде перерва на 200 мс. Далі живлення, що використовується для запуску, подається на мотор В з моменту часу 50 мс до моменту часу 100 мс, після чого йде пауза на 200 мс. Далі включається в роботу мотор С з моменту часу 100 мс до моменту часу 150 мс, після чого йде перерва на 200 мс. Далі повторно запускається мотор А з моменту часу 250 мс до моменту часу 300 мс, після чого йде перерва на 200 мс, і далі всі три мотори працюють в циклічному режимі з робочим періодом 60 секунд. Відповідно протягом цього робочого періоду мають місце почергове пульсування цих трьох моторів. Потрібно зазначити, що мотор може запускатися до того, як зупинений мотор, запущений раніше в цій послідовності. При частоті обертання, яка дорівнює 80 Гц, як вказувалося раніше, кожний з моторів, таким чином, здатний здійснити 4 оберти в межах часового вікна запуску, який дорівнює 50 мс, тобто створюється чотири вібраційні впливи кожним мотором за один раз. За 60-секундним робочим періодом йде перерва в роботі на 5-10 секунд, а після шести таких повних циклів - більш довга перерва, наприклад, на 30 секунд. У другому прикладі робочої схеми, в якій повторюються ті ж основні етапи, які показані на Фіг. 3, мотор А при першому запуску може працювати протягом 150 мс (тобто здійснити 12 вібрацій), після чого в перший раз запускається мотор В в момент часу 350 мс і працює протягом 150 мс до моменту часу 400 мс. Далі через 100 мс запускається мотор С, тобто в момент часу 500 мс, який працює протягом 150 мс до моменту часу 650 мс. Через 100 мс, тобто в момент часу 750 мс, у другий раз запускається мотор А, який працює протягом 150 мс до моменту часу 900 мс, а ще через 100 мс, тобто в момент часу 1000 мс = 1 с, у другий раз запускається мотор В і т. д. в тій же циклічній послідовності. Як виявляється, така послідовність є більш "повільною", ніж перша описана послідовність, при цьому відбувається перерва між роботою кожного мотора. По першій схемі мотори змінюють один одного до 12 разів за секунду, в той час як по другій схемі перемикання здійснюється 4 рази за секунду. Послідовність імпульсів може повторюватися 20 разів, тобто на часовому відрізку 15 секунд, перед тим як наступить більш тривала перерва, яка дорівнює 3 секундам, за якою, однак, піде ще більш тривала перерва в 10-15 секунд, яка встановлюється після 1 хвилини роботи. Програмування електронної схеми керування виконується за даними експериментів, щоб виробити послідовність, яка дасть позитивні результати для більшості користувачів. Однак є перспективи створення блоків зі схемами керування, що мають різні програми, або, використовуючи найбільш передові рішення, - опції для користувача по вибору програми. При використанні більше трьох вібраційний блоків 8 в групі 14 вібраторів, вистроєних вряд, запускається адаптована схема, яка включає в роботу окремі вібратори повторно і циклічно, забезпечуючи коротку перерву при переході від одного вібратора до іншого або не створюючи такої перерви, а також створюючи більш тривалу перерву по завершенню заданого робочого періоду, який дорівнює, наприклад, 1 хвилині. При використанні більшого числа рядів вібраторів, як обговорювалося раніше, схема роботи стає розширеною. Якщо ряди вібраторів однакові між собою, можна зробити так, щоб, наприклад, три ряди працювали повністю одночасно і по одній схемі. Однак більш переважним 4 UA 101415 C2 5 10 15 20 25 30 35 40 45 50 55 60 може виявитися існування певної затримки по часу між роботою верхнього ряду і двох бічних рядів. В решті не існує обмежень по вибору типу робочої схеми. Як говорилося раніше, може бути забезпечений засіб для керування інтенсивністю, яка задається робочою схемою, залежно від сигналів з вбудованих датчиків, що визначають частоту серцевих скорочень. Таким чином, тривалість перерв, наприклад, може бути збільшена, якщо частота серцевих скорочень підвищується до рівня вище бажаного. Функції і схеми, які обговорювалися в даному описі, можуть бути спільно реалізовані на схемних платах відповідного розміру для інтегрування з деяким числом мікро-вібраторів і мініатюрним джерелом живлення в такому вузлі кріплення, про який говорилося вище. Електронні програмовані мікросхеми - продукт усталеної в цей час технології. Крім того, існують загальноприйняті методики для вбудовування і спільного формування таких елементів, про які говорилося в даному описі, наприклад, в гумовому матеріалі у вигляді кільця або у варіантах створення презервативів. Завдяки циклічним коливанням при роботі розташованих в ряд моторів конструкція створює ефект "нагнітання насосом" в артеріях і венах в тілі статевого члена, який збільшує кровотік до кавернозних тіл статевого члена і знижує відтік крові. У поєднанні між собою ці ефекти забезпечують більш сильну ерекцію. Переважно винахід може бути виконаний з внутрішнім шароподібним елементом, що прикладає тиск до верхньої сторони статевого члена для додаткового обмеження відтоку крові через вену 4 (див. Фіг. 1). Засіб для посилення ерекції за винаходом допускає різні варіанти здійснення без якихнебудь обмежень і може бути реалізований, наприклад, у вигляді стискаючого кільця або наклеюватися як пластир або клейка стрічка. Інші можливі альтернативні варіанти реалізації використання у вигляді манжети або затиску. Його також можна встановити всередині колби вакуумного терапевтичного апарату. Для дослідження ефекту, що забезпечується даним винаходом, проводили клінічні експерименти і визначали, яка з робочих схем дає задовільні результати і в яких випадках результати були менш задовільними. Ряд параметрів може варіюватися, при цьому потрібні додаткові випробування. Проте, робочі схеми, представлені в даному описі, ймовірно, дають хороші результати. Ефект вимірювали, використовуючи прийняту методику проведення вимірювань "RigiScan", добре відому фахівцю в даній галузі техніки. Велика кількість різних комбінацій довжини імпульсу, частоти повторення імпульсів і тривалості перерв дали хороші результати. Значення довжини імпульсу, які можна рекомендувати для використання, лежать в межах 50-250 мс (що при частоті обертання двигуна, яка дорівнює 80 Гц, дозволяє отримати від чотирьох до двадцяти вібрацій на імпульс). Частота імпульсів, що забезпечує позитивні результати, лежить в діапазоні від 2 до 10 імпульсів за секунду. Перерви між окремими імпульсами можуть варіюватися в діапазоні 10-100 мс (тобто часова затримка від моменту зупинки одного мотора з групи моторів, розташованих вряд, до моменту запуску наступного мотора). Використовувані перерви в роботі можуть бути короткими, які складають 3 секунди, а також більш тривалими перервами, що складають до 60 секунд. Може бути використане будь-яке поєднання більш коротких і більш довгих перерв. Час роботи або тривалість роботи (яка складається з імпульсів і перерв) може варіюватися в межах 10-60 секунд. У одній і тій же робочій схемі існує можливість також змінювати деякі з вищеописаних параметрів по ходу роботи. Раніше згадувалася можливість безперервної зміни частоти настання і тривалості перерв на основі результатів вимірювання частоти серцевих скорочень у користувача, які надходять. Є також можливість протистояти схильності до "втрати чутливості", викликаної монотонними діями, шляхом зміни частоти імпульсів включення мотора, наприклад від 4 за секунду до 10 за секунду, від однієї послідовності до іншої, тобто, наприклад, в момент проміжної короткої перерви в 3 секунди, а потім назад після наступної короткої перерви. Ефект, що забезпечується даним винаходом, в особливих випадках, коли потрібне досягнення оргазму/еякуляції для пацієнтів, фізично нездатних на це (особливо при повному руйнуванні нервових з'єднань з абдомінальною областю), може бути посилений шляхом додавання додаткових моторів-вібраторів на краю голівки статевого члена. Це можна передбачити, наприклад, у варіанті здійснення з використанням манжети або презерватива, або, можливо, у варіанті здійснення з використанням пластиру. У цьому випадку переважно додатковий мотор-вібратор забезпечується на кожній стороні, симетрично вздовж нижньої поверхні голівки статевого члена. Подача електроживлення на такі мотори далі відбувається у вигляді частини послідовних імпульсів, розглянутих вище, наприклад, синхронно або із 5 UA 101415 C2 5 10 15 20 25 30 35 40 45 50 55 60 затримкою по часу після послідовностей імпульсів, які подаються на групи вібраторів, розташовані на бічних поверхнях стовбура статевого члена. Варіант здійснення з використанням Смужки фольги, яка має п'єзоефект Основуючись на інформації про те, що можна сприяти створенню і посиленню ерекції, використовуючи також механічні вібрації більш високої частоти, див., наприклад, публікації WO 01/70150 A1 і WO 2004/110320 A1, в обох з яких представлене застосування п'єзоелектричної фольги, автори винаходу також досліджували ефект поєднання розглянутих вище груп вібраторів і локально розміщених смужок фольги, яка має п'єзоефект. На Фіг. 4, на якій головним чином показаний той же варіант здійснення, як і на Фіг. 2, посилальна позиція 15 належить до смужок, які мають п'єзоефект, які продовжуються вниз на внутрішній стороні вузла 10 кріплення, і де кожна смужка належить до відповідного одного з трьох вібраторів 8. Смужки 15 фольги, яка має п'єзоефект, таким же чином продовжуються вниз і на протилежній внутрішній поверхні кільця 10, тобто три подовжені смужки 15 a, b, с розташовуються безпосередньо під відповідними вібраторами. У іншому варіанті здійснення, в якому є, наприклад, п'ять вібраторів 8, буде п'ять таких же смужок 15, які мають п'єзоефект. Крім того, при наявності, наприклад, трьох рядів вібраторів, як говорилося раніше, є дві альтернативні схеми розташування фольги, яка має п'єзоефект: по схемі 1 є ті ж фольги, які мають п'єзоефект, які використовуються при наявності однієї групи вібраторів, розташованих в ряд, тобто по схемі, поданій на Фіг. 4, але при цьому також є два додаткових ряди вібраторів по бічних сторонах. По схемі 2 є три ряди вібраторів з локально розміщеними, але відповідно більш короткими смужками фольги для кожного окремого вібратора, при цьому смужки проходять в тому ж обводовому напрямку, як показано на Фіг. 4, тобто "смужки на Фіг. 4" розрізані в поперечному напрямку на дев'ять смужок. Смужки 15 abc, які лежать в основі і мають п'єзоефект, призначені для дії синхронно з роботою моторів-вібраторів 8 ABC з метою подальшого посилення ерекції. Отже, робочі періоди системи моторів і системи фольг, які мають п'єзоефект, синхронізовані. Спонукальна причина об'єднання двох різних типів вібрації полягає у використанні "несучої хвилі", що створюється фольгою, яка має п'єзоефект, щоб підтримати і посилити ефект, який створюється вібраційними блоками. Зрозуміло, повинен існувати деякого роду ефект синергії, щонайменше коли використовуються ретельно підібрані робочі параметри для вібраторів і фольг, оскільки клінічні експерименти показали, що вплив на можливість досягнення ерекції при поєднанні фольг, які мають п'єзоефект, і вібраторів може бути більш сильним, ніж у разі "суми двох окремих ефектів". Розглянемо простий варіант реалізації такого поєднання, а саме такий варіант здійснення, як показаний на Фіг. 4. Потрібно відмітити, що хоч смужки 15 abc, які мають п'єзоефект, як показано, продовжуються вниз на ту ж довжину, що і (паперова) батарейка 7, це не завжди повинно бути саме так. Однак, як говорилося раніше, ставиться метою зберегти нижню область кільця 10 вільною від пристосувань, так щоб пружний матеріал в нижній області був здатний розширятися, щоб відповідати зміні охоплення статевого члена при наростанні ерекції, звичайно від діаметра близько 20 мм до приблизно 60 мм. Приклад робочої схеми показаний на Фіг. 5. У основі Фіг. 5 лежить Фіг. 3, при цьому на ній показана та ж сама робоча схема для вібраційних блоків, як і на Фіг. 3. Однак в цьому випадку додані окремі лінії з метою представлення прикладу роботи фольг, які має п'єзоефект, при цьому схема роботи для фольги "а" показана безпосередньо під схемою для мотора А і т. д. Потрібно зазначити, що в той час як діаграми роботи моторів показують історію зміни напруження, тобто напруження постійного струму як функцію часу, діаграми роботи фольги показують тільки період приведення в дію. Насправді фольга працює таким чином. У першому прикладі для збудження коливань в фользі використовують змінний струм частотою 4000 Гц (або частота лежить в діапазоні 2000-10000 Гц, переважно в діапазоні 30005000 Гц). Напруга змінного струму прикладається до фольги у вигляді коротких імпульсів, при цьому імпульс створюється в нульовий момент часу і передається на фольгу "а", що показано першою вертикальною межею на діаграмі безпосередньо під першим імпульсом, який надходить на мотор A. Після цього подача імпульсів продовжується з частотою проходження імпульсів 40 Гц, а це означає, що на відрізку часу, який відповідає тривалості першого імпульсу, що подається на мотор А, буде видано два таких імпульси. Далі імпульси передаються на фольгу "b" синхронно з першим імпульсом, який надходить на мотор В, після чого імпульси змінного струму продовжують синхронно супроводжувати імпульси, які поступають на мотор, протягом періоду часу, який дорівнює 1 секунді, як представлено на діаграмі. 6 UA 101415 C2 5 10 15 20 25 30 35 40 45 У показаному прикладі тривалість кожного імпульсу становить 10 мс, а значить фольга, яка має п'єзоефект, випробовує 40 коливань за один імпульс (якщо основна частота становить 4000 Гц). Перший імпульс створюється в момент часу 0 мс, імпульс № 2-25 мс (обидва вони передаються на фольгу "а"), імпульс № 3 - в момент часу 50 мс, № 4-75 мс (обидва вони передаються на фольгу "b") і т. д. Всі параметри, які розглядаються, можуть мати інші значення. Основна частота, тривалість імпульсу, перерва між імпульсами і частота імпульсів можуть варіюватися в певних межах. Наприклад, основна частота повинна лежати в межах 150 Гц - 3 МГц, як говорилося раніше. Частота імпульсів може лежати в діапазоні 20-200 Гц, тривалість імпульсу - в діапазоні 5-20 мс, а перерва між імпульсами - в межах 10-40 мс. Таким чином, також як у разі моторів 8, смужки 15 фольги приводяться в дію в "безперервній хвилеподібній послідовності" від "а" до "с". Отже, протягом робочого періоду, який дорівнює 60 секундам, відбувається послідовне пульсування трьох моторів, синхронно з послідовними пульсаціями смужок фольги, які лежать в їх основі. Коли кількість моторів/рядів моторів збільшується, число смужок фольги, які повинні працювати/керуватися синхронно і мати відповідні змінні параметри, зростає. Так само як і раніше, щоб уникнути потенційної "втрати чутливості" нервових волокон статевого члена і чутливої тканини, яку потрібно збудити, може представляти інтерес зміна послідовностей також у разі використання фольг, які мають п'єзоефект. Це може бути виконане, наприклад, шляхом зміни частот, що прикладаються до фольг, які має п'єзоефект, і моторів. Крім того, є можливість змінювати час активації/деактивації для смужок фольги/моторів з метою варіювання подразнень, яким піддаються нервові волокна. Застосування гомогенних сигналів на тривалих відрізках часу може викликати "адаптацію" нервів і ослаблення їх реакції на продовжуване подразнення того ж типу. Таким чином, у другому прикладі проводилися випробування, в яких декілька основних частот для фольги, яка має п'єзоефект, чергувалися в наступній послідовності: I) 200 Гц протягом 1 хвилини II) 4 кГц протягом 1 хвилини III) 2 МГц протягом 1 хвилини. У цих випробуваннях амплітуди фольги лежала в діапазоні 10-25 мкм, а мотори-вібратори працювали на частотах 80-120 Гц. Тривалість кожного імпульсу А, В і С, що подається на мотори, і імпульсів a, b і с, що подаються на фольгу, яка має п'єзоефект, становила 1 секунду для кожного мотора і відповідної йому фольги, після чого йшла перерва 300 мс. Така послідовність тривалістю 3,3 секунди повторювалася близько 1 хвилини перед зміною основної частоти для фольги, яка відбувається в черговості I, II, III, I … Випробування показали, що така послідовність була суттєво більш ефективною, ніж описана в першому прикладі, при цьому ерекція підтримувалася без додаткових збудників. У одному суттєво важливому варіанті здійснення винаходу для задоволення вимог органів охорони здоров'я зовнішні крила/вушка 16 відлиті заодно на засобі для посилення ерекції, як показано на Фіг. 6, щоб забезпечити швидке зняття кільця для пенісу у разі необхідності. Причина вибору використовуваних переважних діапазонів значень параметрів полягає в знанні анатомічних особливостей і природних дій в зв'язку зі стандартними положеннями при коїтусі, що приводять до "природних" частот вібрацій, які генеруються фрикціями між шкірними і плівковими структурами жінки і чоловіка при виконанні таких дій. Ці параметри успадковані людьми з порівняно раннього етапу розвитку, і це примушує організм розпізнавати частоти, схожі з природними частотами, як частоти, "що дають позитивний стимул". ФОРМУЛА ВИНАХОДУ 50 55 1. Спосіб посилення ерекції чоловічого статевого члена, в якому по суті циліндричний вузол (10) кріплення для моторів-вібраторів (8) вміщують на статевий член, при цьому мотори-вібратори (8) на вузлі (10) кріплення приводять в дію енергією від пристрою (7) подачі електроживлення для створення, посилення і підтримки ерекції, який відрізняється тим, що мотори-вібратори (8), які розташовані щонайменше в один прямий ряд (14) вздовж осі, що містить щонайменше три мотори-вібратори (8) в ряду, приводять в дію послідовністю імпульсів за допомогою електронної схеми (9) керування. 2. Спосіб за п. 1, який відрізняється тим, що мотори-вібратори (8) приводять в дію енергією від пристрою (7) подачі живлення, який являє собою елемент (7) живлення, розташований на вузлі (10) кріплення. 7 UA 101415 C2 5 10 15 20 25 30 35 40 45 50 55 3. Спосіб за п. 1, який відрізняється тим, що мотори-вібратори (8) приводять в дію послідовністю імпульсів за допомогою електронної схеми (9) керування, розташованої на вузлі (10) кріплення. 4. Спосіб за п. 1, який відрізняється тим, що мотори-вібратори (8), кількість яких дорівнює трьом і які вистроєні в один ряд (14) на вузлі (10) кріплення, так щоб розташовуватися один за одним вздовж верхньої поверхні пеніса, функціонують послідовно, при цьому задній мотор (А) працює на першому імпульсі, після чого середній мотор (В) працює на другому імпульсі, а потім передній мотор (С) працює на третьому імпульсі, причому дана послідовність імпульсів повторюється фіксовану кількість разів, після чого йде більш тривала перерва. 5. Спосіб за п. 1, який відрізняється тим, що мотори-вібратори (8) працюють протягом періодів, які дорівнюють 15-60 секундам, з перервами тривалістю 3-60 секунд між цими періодами. 6. Спосіб за п. 1, який відрізняється тим, що тривалість перерв і швидкість моторів регулюють залежно від частоти серцевих скорочень, що вимірюється за допомогою датчика частоти серцевих скорочень, вбудованого у вузол (10) кріплення. 7. Спосіб за п. 1, який відрізняється тим, що тривалість перерв і швидкість моторів регулюють залежно від сили ерекції, що вимірюється за допомогою датчика ерекції, вбудованого у вузол (10) кріплення. 8. Спосіб за п. 1, який відрізняється тим, що трьома рядами, які містять щонайменше три мотори (8) кожний, керують за допомогою електронної схеми (9) керування, при цьому послідовності імпульсів для кожного з рядів (14) йдуть у встановленому запрограмованому часовому взаємозв'язку одна з одною, причому перший ряд (14) продовжується вздовж верхньої поверхні пеніса, а інші два ряди продовжуються паралельно першому ряду (14), симетрично з кожної його сторони нижче по контуру пеніса. 9. Спосіб за п. 8, який відрізняється тим, що цими трьома рядами керують одночасно за допомогою електронної схеми (9) керування. 10. Спосіб за п. 8, який відрізняється тим, що трьома рядами керують однаково, але з встановленою затримкою за часом відносно один одного. 11. Спосіб за п. 1, який відрізняється тим, що електронна схема (9) керування також керує смужками (15 abc) фольги, яка має п'єзоелектричний ефект, виконаними з можливістю спільної роботи з відповідними моторами-вібраторами (8 ABC) і розташованими безпосередньо під відповідними цими моторами на вузлі (10) кріплення, продовжуючись при цьому в протилежних напрямах від місцеположення моторів-вібраторів, шляхом подачі напруги змінного струму, частота якого лежить в кілогерцовому діапазоні. 12. Спосіб за п. 11, який відрізняється тим, що зміну з плином часу напруги змінного струму, що подається на смужки (15 abc) фольги, регулюють залежно від керування послідовністю роботи моторів-вібраторів (8 ABC). 13. Спосіб за п. 11, який відрізняється тим, що напруга змінного струму, що подається на смужки (15 abc) фольги, має квадратну форму імпульсу, при цьому основна частота лежить в діапазоні 1-15 кГц, переважно становить 4 кГц. 14. Засіб для посилення ерекції чоловічого статевого члена, що містить по суті циліндричний вузол (10) кріплення для розміщення на статевому членові і мотори-вібратори (8), закріплені на циліндричному вузлі (10) кріплення, а також пристрій (7) подачі електроживлення для подачі електроенергії на мотори-вібратори, який відрізняється тим, що містить електронну схему (9) керування для керування роботою моторів-вібраторів, при цьому мотори-вібратори (8) розташовані щонайменше в один прямий ряд (14) вздовж осі, що містить щонайменше три мотори-вібратори (8) в одному ряду, а електронна схема (9) керування виконана з можливістю подачі живлення на мотори-вібратори, розташовані в ряду (рядах), у вигляді послідовності імпульсів. 15. Засіб за п. 14, який відрізняється тим, що пристрій подачі електроживлення являє собою елемент (7) живлення, розташований на вузлі (10) кріплення. 16. Засіб за п. 14, який відрізняється тим, що електронна схема (9) керування встановлена на вузлі (10) кріплення. 17. Засіб за п. 14, який відрізняється тим, що кількість вібраторів (8 ABC) дорівнює трьом і вони вистроєні в один ряд (14) на вузлі (10) кріплення, так що розташовані один за одним вздовж верхньої поверхні пеніса, при цьому електронна схема (9) керування виконана з можливістю керування заднім мотором (8А) на першому імпульсі, після чого середнім мотором (8В) на другому імпульсі, а потім переднім мотором (8С) на третьому імпульсі, при цьому дана послідовність імпульсів повторюється фіксовану кількість разів, після чого йде більш тривала перерва. 8 UA 101415 C2 5 10 15 20 25 30 18. Засіб за п. 14, який відрізняється тим, що мотори-вібратори розташовані в три ряди, з яких перший ряд (14) проходить вздовж верхньої поверхні пеніса, а інші два ряди проходять паралельно першому ряду, симетрично з кожної його сторони нижче по контуру пеніса. 19. Засіб за п. 14, який відрізняється тим, що вузол кріплення утворений кільцем (10) для пеніса, виконаним з пружного матеріалу. 20. Засіб за п. 19, який відрізняється тим, що кільце (10) для пеніса також обладнане смужками (15 abc) фольги, яка має п'єзоелектричний ефект, виконаними з можливістю спільної роботи з відповідними моторами-вібраторами, причому смужки (15 abc) фольги забезпечуються енергією за допомогою подачі напруги змінного струму з електронної схеми (9) керування, при цьому кожна смужка (15 abc) фольги розташовується безпосередньо під відповідним моторомвібратором (8 ABC) і проходить у вигляді смужки фольги в протилежних напрямках від місцеположення мотора-вібратора. 21. Засіб за п. 20, який відрізняється тим, що кільце (10) для пеніса включає в себе один ряд (14), який містить щонайменше три мотори-вібратори (8), розташованих один за одним вздовж верхньої поверхні пеніса, при цьому для кожного мотора-вібратора (8 ABC) смужка (15 abc) фольги, яка має п'єзоелектричний ефект, розташовується безпосередньо під відповідним мотором, продовжуючись в обидві сторони вниз на внутрішній стороні кільця (10) для пеніса, і закінчується так, що в нижній частині кільця існує область (11), вільна від фольги, при цьому область (11) є пружною і забезпечує можливість зміни діаметра кільця для пеніса від приблизно 20 мм до приблизно 60 мм. 22. Засіб за п. 14, який відрізняється тим, що вузол (10) кріплення обладнаний також датчиком пульсу для реєстрації поточної частоти серцевих скорочень по змінах тиску кровотоку в пенісі, а електронна схема (9) керування запрограмована так, що існують алгоритми урахування зареєстрованої частоти серцевих скорочень за допомогою введення адаптованих перерв і використання адаптованої швидкості моторів при роботі моторів-вібраторів. 23. Засіб за п. 14, який відрізняється тим, що вузол (10) кріплення обладнаний також датчиком ерекції для вимірювання сили ерекції, при цьому електронна схема (9) керування запрограмована так, що існують алгоритми урахування виміряної сили ерекції за допомогою введення адаптованих перерв і використання адаптованої швидкості моторів при роботі моторів-вібраторів. 9 UA 101415 C2 10 UA 101415 C2 11 UA 101415 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
