Пристрій для прискорення росту і відновлення газону

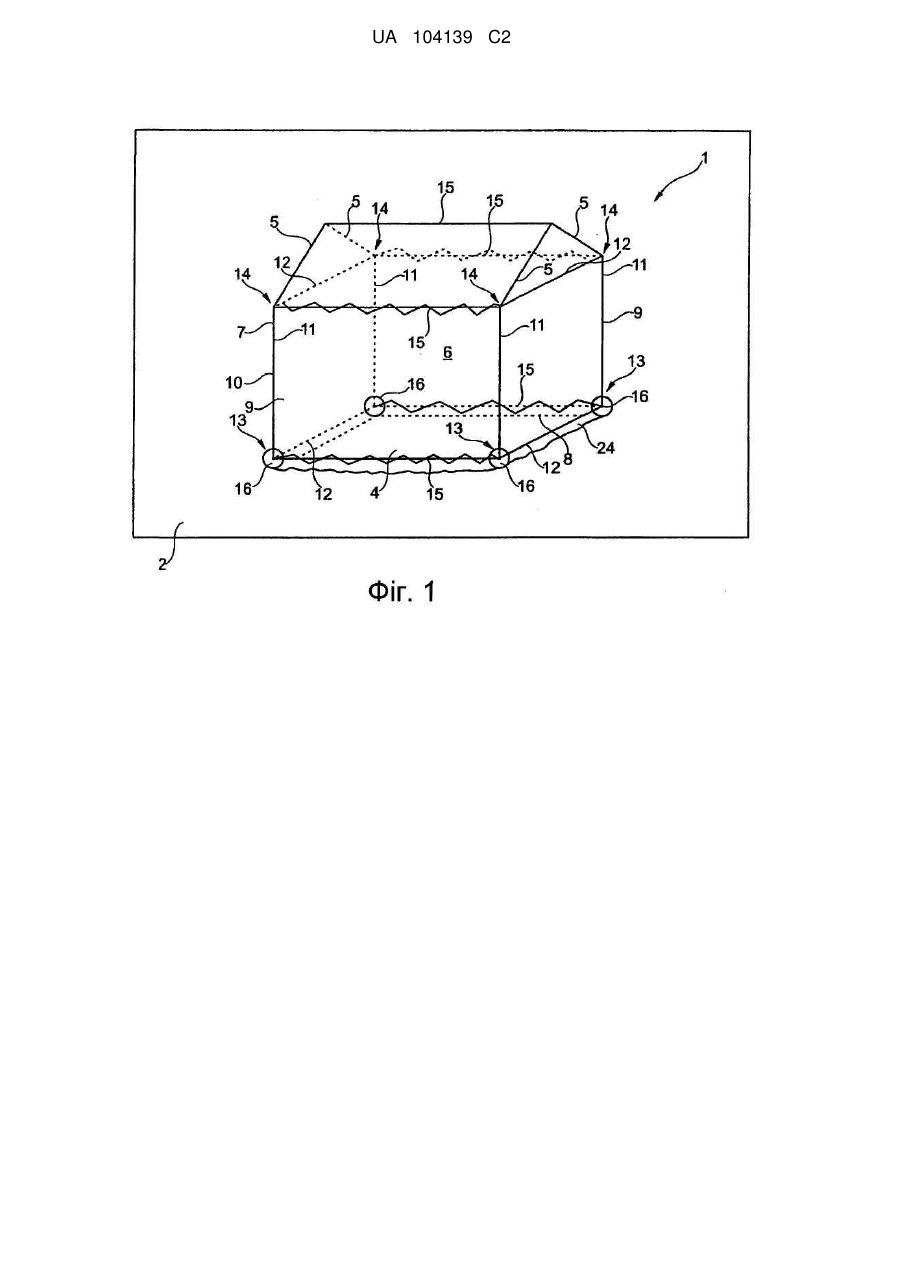

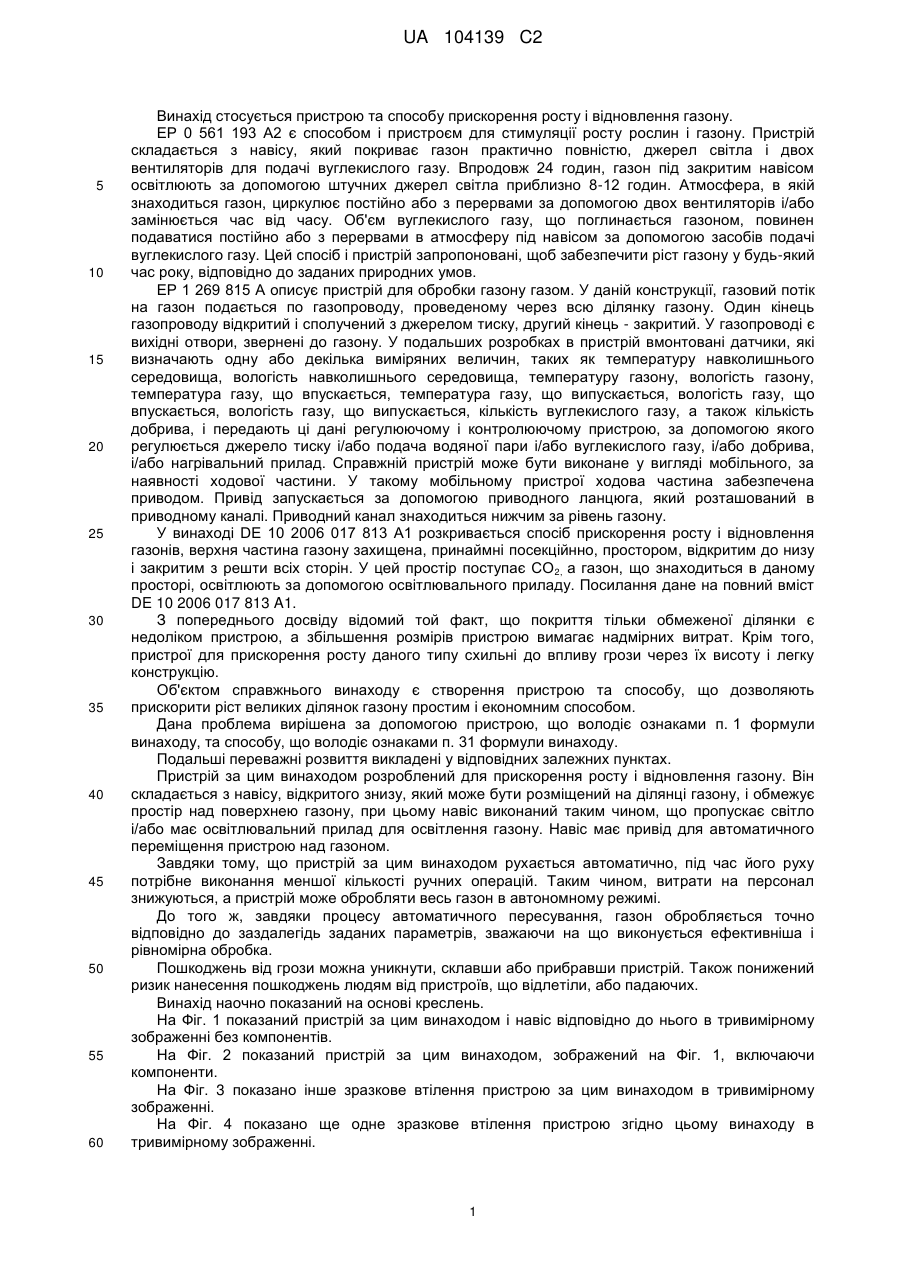

Реферат: Пристрій призначений для прискорення росту і відновлення ділянок газону (2). Він складається з навісу (3), відкритого знизу, і може бути розміщений на ділянці газону (2), обмежує простір (6) над ділянкою газону (2), навіс (3) виконаний таким чином, що пропускає світло, і/або має освітлювальний прилад (32) для освітлення ділянки газону (2). Пристрій має засоби введення газу СО2 під навіс (3). Навіс (3) виконаний з ходовим механізмом (17) для автоматичного пересування всього навісу (3) над ділянкою газону (2). UA 104139 C2 (12) UA 104139 C2 UA 104139 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою та способу прискорення росту і відновлення газону. EP 0 561 193 A2 є способом і пристроєм для стимуляції росту рослин і газону. Пристрій складається з навісу, який покриває газон практично повністю, джерел світла і двох вентиляторів для подачі вуглекислого газу. Впродовж 24 годин, газон під закритим навісом освітлюють за допомогою штучних джерел світла приблизно 8-12 годин. Атмосфера, в якій знаходиться газон, циркулює постійно або з перервами за допомогою двох вентиляторів і/або замінюється час від часу. Об'єм вуглекислого газу, що поглинається газоном, повинен подаватися постійно або з перервами в атмосферу під навісом за допомогою засобів подачі вуглекислого газу. Цей спосіб і пристрій запропоновані, щоб забезпечити ріст газону у будь-який час року, відповідно до заданих природних умов. EP 1 269 815 A описує пристрій для обробки газону газом. У даній конструкції, газовий потік на газон подається по газопроводу, проведеному через всю ділянку газону. Один кінець газопроводу відкритий і сполучений з джерелом тиску, другий кінець - закритий. У газопроводі є вихідні отвори, звернені до газону. У подальших розробках в пристрій вмонтовані датчики, які визначають одну або декілька виміряних величин, таких як температуру навколишнього середовища, вологість навколишнього середовища, температуру газону, вологість газону, температура газу, що впускається, температура газу, що випускається, вологість газу, що впускається, вологість газу, що випускається, кількість вуглекислого газу, а також кількість добрива, і передають ці дані регулюючому і контролюючому пристрою, за допомогою якого регулюється джерело тиску і/або подача водяної пари і/або вуглекислого газу, і/або добрива, і/або нагрівальний прилад. Справжній пристрій може бути виконане у вигляді мобільного, за наявності ходової частини. У такому мобільному пристрої ходова частина забезпечена приводом. Привід запускається за допомогою приводного ланцюга, який розташований в приводному каналі. Приводний канал знаходиться нижчим за рівень газону. У винаході DE 10 2006 017 813 A1 розкривається спосіб прискорення росту і відновлення газонів, верхня частина газону захищена, принаймні посекційнно, простором, відкритим до низу і закритим з решти всіх сторін. У цей простір поступає CO 2, а газон, що знаходиться в даному просторі, освітлюють за допомогою освітлювального приладу. Посилання дане на повний вміст DE 10 2006 017 813 A1. З попереднього досвіду відомий той факт, що покриття тільки обмеженої ділянки є недоліком пристрою, а збільшення розмірів пристрою вимагає надмірних витрат. Крім того, пристрої для прискорення росту даного типу схильні до впливу грози через їх висоту і легку конструкцію. Об'єктом справжнього винаходу є створення пристрою та способу, що дозволяють прискорити ріст великих ділянок газону простим і економним способом. Дана проблема вирішена за допомогою пристрою, що володіє ознаками п. 1 формули винаходу, та способу, що володіє ознаками п. 31 формули винаходу. Подальші переважні розвиття викладені у відповідних залежних пунктах. Пристрій за цим винаходом розроблений для прискорення росту і відновлення газону. Він складається з навісу, відкритого знизу, який може бути розміщений на ділянці газону, і обмежує простір над поверхнею газону, при цьому навіс виконаний таким чином, що пропускає світло і/або має освітлювальний прилад для освітлення газону. Навіс має привід для автоматичного переміщення пристрою над газоном. Завдяки тому, що пристрій за цим винаходом рухається автоматично, під час його руху потрібне виконання меншої кількості ручних операцій. Таким чином, витрати на персонал знижуються, а пристрій може обробляти весь газон в автономному режимі. До того ж, завдяки процесу автоматичного пересування, газон обробляється точно відповідно до заздалегідь заданих параметрів, зважаючи на що виконується ефективніша і рівномірна обробка. Пошкоджень від грози можна уникнути, склавши або прибравши пристрій. Також понижений ризик нанесення пошкоджень людям від пристроїв, що відлетіли, або падаючих. Винахід наочно показаний на основі креслень. На Фіг. 1 показаний пристрій за цим винаходом і навіс відповідно до нього в тривимірному зображенні без компонентів. На Фіг. 2 показаний пристрій за цим винаходом, зображений на Фіг. 1, включаючи компоненти. На Фіг. 3 показано інше зразкове втілення пристрою за цим винаходом в тривимірному зображенні. На Фіг. 4 показано ще одне зразкове втілення пристрою згідно цьому винаходу в тривимірному зображенні. 1 UA 104139 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 5 показано наступне зразкове втілення пристрою за цим винаходом в тривимірному зображенні. На Фіг. 6 показано інше зразкове втілення пристрою за цим винаходом в тривимірному зображенні. На Фіг. 7 показано інше зразкове втілення пристрою за цим винаходом в тривимірному зображенні. На Фіг. 8 показано інше зразкове втілення пристрою за цим винаходом в тривимірному зображенні. На Фіг. 9 показано інше зразкове втілення пристрою за цим винаходом в тривимірному зображенні в розгорненому стані. На Фіг. 10 показано інше зразкове втілення пристрою за цим винаходом в тривимірному зображенні в розібраному стані, і На Фіг. 11 показано інше зразкове втілення пристрою за цим винаходом в тривимірному зображенні. Пристрої 1 за цим винаходом призначені для прискорення росту газону 2, складаються з пересувного навісу 3, відкритого знизу, і служать для покриття ділянки газону 2. На Фіг. 1 показано перше зразкове втілення пристрою 1 за цим винаходом, при цьому на Фіг. 1 зображена рамкова конструкція 7 навісу 3 без компонентів, а на Фіг. 2 зображена рамкова конструкція 7 навісу 3, включаючи компоненти. Навіс 3 закриває простір 6 над ділянкою газону 4. Рамкова конструкція 7 має балки по краях навісу 3 у вигляді паралелепіпеда. Дві крайні стінки, розташовані напроти одна одної в подовжньому напрямку навісу, формують передню стінку 8 і задню стінку 9. Передня стінка 8 і задня стінка 9 формують прямокутну раму 10, створену двома вертикально і двома горизонтально розташованими балками 11, 12, в кожному випадку, які є частиною рамкової конструкції 7 навісу 3. Відповідні протилежні верхні і нижні кути 13, 14 прямокутних рам передньої і задньої стінок зв'язані один з одним в поздовжньому напрямку за допомогою поздовжніх балок 15. Поздовжні балки 15 і вертикальні балки обрамляють бічну стінку 22. Окрім передньої і задньої стінок 8, 9, навіс 3 і рамкова конструкція 7 мають дах 21 і бічні стінки 22. Дах 21 сформований у вигляді скатного даху. На конику даху розташована поздовжня балка 15, яка розташовується в поздовжньому напрямі і сполучена з верхніми кутами 13 за допомогою чотирьох двосхилих балок 5. Стінки переважно зроблені з плівки. Рамкова конструкція 7 і плівка формують тент. Плівка може бути прозорою. Даний прозорий плівковий матеріал створює парниковий ефект усередині пристрою, по аналогії з склом в традиційних теплицях. Поздовжні балки 15 виконані так, щоб їх можна було регулювати по довжині. Вони сполучають передню і задню стінки 8, 9 одну з одною в поздовжньому напрямку таким чином, що відстань між передньою і задньою стінками 8, 9 може варіюватися, наприклад, від 0,5 м до 7 м. Поздовжні балки виконані за типом гармошки. Також сполучні балки 15 можуть бути виконані таким чином, що їх довжина може регулюватися телескопічно (пневматично). Кожна з регульованих поздовжніх балок 15 має фіксатор (не показано на малюнку) для блокування балок або для їх подовження і складання в незаблокованому стані. Фіксатори сполучені з контроллером. У подовженому і складеному стані сполучні балки фіксуються фіксаторами, які приводяться в дію контроллером 20. Завдяки цьому навіс 3 складає стійку і міцну конструкцію, через що він має високу стійкість. Рамкова конструкція 7 і балки 11, 12, 15 навісу 3 зроблені з легкого і міцного матеріалу, наприклад, пластика, армованого скловолокном, або алюмінієвого порожнистого профілю. На нижній стороні нижні кути 13 передньої і задньої стінок 8, 9 оснащені коліщатками 16. Обидва коліщатка 16 передньої стінки 8 сполучені з двигуном 17, який обертає кожне з них. Разом з коліщатками 16 двигун 17 представляє ходовий блок. Обидва коліщатка 16 задньої сторони влаштовані так, щоб вони могли обертатися навколо вертикальної осі за допомогою підшипників 18. Коліщатка 16 оснащені гальмом 19, з метою запобігання яким-небудь небажаним обертальним рухам коліщаток 16 задньої стінки. Двигун 17 і гальмо 19 приєднані до контроллера 20. Ведені коліщатка 16 можуть вестися з різними швидкостями для можливості повороту пристрою 1. Таким чином, пристрій 1 є дуже маневреним і може точно переміщатися в межах найменшого простору. Крім того, пристрій 1 може бути складений, якщо коліщатка 16 задньої стінки 9 блокуються 2 UA 104139 C2 5 10 15 20 25 30 35 40 45 50 55 60 гальмом 19, а передня стінка 8 переміщається до задньої стінки 9 за допомогою двигунів 17. На нижніх горизонтальних балках 12 передньої і задньої стінок 8, 9, а також на нижніх сполучних балках 15 встановлені датчики 23, розподілені по периметру або навколо навісу з метою визначення перешкод і/або міток. Можливо, наприклад, встановити два датчики 23 на кожній стороні пристрою 1. На газоні 2 як мітки може бути розміщений дріт або можуть використовуватися, наприклад, світлові сигнали (лазер). Це дозволяє позначити ділянку, призначену для обробки, а також спростити управління пристроєм 1. Замість датчиків 23 або на додаток до цих датчиків також можна встановити датчики наближення (далекоміри) з метою запобігання зіткненню двох пристроїв 1, які роздільно рухаються по газону 2, або з метою запобігання зіткненню з перешкодою. Нижні сторони стінок 8, 9, 21, 22 містять фартухи 24 для ущільнення простору 6, обмеженого пристроєм 1, по відношенню до навколишнього середовища і газону 2. Крім того, у верхній частині пристрою 1 або на даху 21 встановлений прилад для вимірювання швидкості вітру з метою виміру швидкості вітру поблизу пристрою. Контроллер 20 оцінює дані, отримані приладом для вимірювання швидкості вітру 25. Контроллер 20 виконаний таким чином, що пристрій 1 переміщається над газоном 2 за допомогою двигуна 17 із заздалегідь встановленою швидкістю або залишається на місці протягом певного часу для забезпечення оптимального періоду обробки для кожної ділянки газону. При штормі або поривчастому вітрі контроллер 20 може скласти пристрій 1 до компактнішого або меншого формату, щоб зменшити поверхню, що піддається впливу вітру. Блокування коліщаток задньої стінки і зсув передньої стінки 8 до задньої стінки 9 скорочує загальну довжину пристрою 1. Також може бути передбачене транспортування пристрою 1 в укриття, де воно захищене від пошкоджень, що заподіюються вітром. Укриття сконструйоване таким чином, що воно може вміщати декілька таких пристроїв 1, принаймні, в зібраному стані. У верхній частині під дахом 21 розташовані засоби введення 26 для газу; засоби введення 26 є трубчастою конструкцією 27, протягнутою по всій довжині простору 6 або її частині. Труба або трубчата конструкція 27 містить отвори 28, через яких подається газ CO2. Газ CO2 надходить з контейнера для зберігання газу (не показано на малюнку), який сполучений з трубчастою конструкцією 27 за допомогою відповідної лінії живлення 29. З метою стеження за вмістом газу CO2 в закритому просторі 6 або в тенті, прилад вимірювання рівня CO2 або датчик CO2 30 переважно сполучений з контейнером для зберігання газу за допомогою трубопроводу 31, а контроллер 20 контролює/регулює вміст газу. На висоті h, виміряною від землі або газону, в навісі 3 або тенті передбачений освітлювальний прилад 32, який складається, наприклад, з люмінесцентних ламп, ламп розжарювання або газорозрядних ламп. Переважно використовувати лампи для фотосинтезу, наприклад, лампи виробництва компанії General Electric Comp., які продаються під маркою Lucalox PSL. Також як освітлювальний прилад 32 можна використовувати світлодіоди (СІД), випромінюючі світло в діапазоні довжини хвиль, відповідному для фотосинтезу. Якщо в землі під газоном 2 є пристрій підігріву газону 33, в закритому просторі 6 відбувається циркуляція газу CO2, який виходячи з трубчастої конструкції 27, далі розтікається або спускається до дна, конвекція приводить до руху газу CO 2 вгору в краєвих ділянках, якщо вводиться по центру. Було встановлено, що надходження тепла від освітлювального приладу 32 є абсолютно достатнім для розвитку такої конвекції, якої вистачає навіть для стадіонів, необладнаних системою підігріву газону. У зразковому втіленні, описаному вище, для подачі газу CO 2 використовується труба 27. Було встановлено, проте, що в контексті даного винаходу можливо використовувати окреме точкове сопло замість такої труби, оскільки конвекцією, що превалює в закритому просторі, забезпечується рівномірний розподіл газу CO2. Освітлювальний прилад 32 розташований на висоті h, яка варіюється від 1,40 м до 3 м, переважно - від 2,20 м до 2,50 м, трубопровід подачі CO 2 розташований на висоті приблизного від 20 см до 80 см над освітлювальним приладом. Інші зразкові втілення пристрою за цим винаходом володіють ознаками першого зразкового втілення, якщоне вказано інакше. Також можна виключити пристрій введення 26 і встановити освітлювальний прилад 32 на висоті h над газоном 4 від 10 см до приблизно від 0,5 м до 1 м. Таким чином, створюється досить мала висота пристрою 1, і дуже невелика поверхня, на яку діє вітер. 3 UA 104139 C2 5 10 15 20 25 30 35 40 45 50 55 60 У другому зразковому втіленні пристрою (Фіг. 3) горизонтальні і вертикальні балки передньої і задньої стінки виконані таким чином, що їх довжину можна регулювати. Таким чином, пристрій може сладатися не тільки по довжині, але і по ширині і висоті, щоб зменшити площу поверхні, що піддається дії вітру. У даному втіленні дах 21 має відповідні шарніри 34 на двосхилих балках 5 і у верхніх кутах передньої і задньої стінок 8, 9, щоб забезпечити можливість складання даху 21 (Фіг. 4). У іншому втіленні передбачені приводні двигуни (не показані на малюнку) для подовження і складання горизонтальних і вертикальних балок 11, 12 і подовжніх балок 15; ці приводні двигуни управляються контроллером 20. При такій конструкції пристрою двигуни 17 служать тільки для управління або повороту і переміщення пристрою 1. У іншому зразковому втіленні пристрою відповідно до справжнього винаходу (Фіг. 5) коліщатка 16 передньої стінки 8 приводяться в дію одним двигуном 17, сполученим з обома коліщатками приводним валом 50. Крім того, коліщатка передньої стінки сполучені з сервоприводом 51 для управління рухом пристрою. Коліщатка 16 задньої стінки сполучені з гальмом 19, щоб фіксувати задню стінку 9. У іншому зразковому втіленні (Фіг. 6), перед передньою стінкою 8 встановлені косарка і/або пристрій для розпушування газону (розпушувач) 35. Косарка і/або розпушувач 35 також управляються контроллером 20 і проводять додаткову обробку поверхні газону 4 (скошування і/або розпушування) зокрема, при переміщенні пристрою 1. Декілька пристроїв 1, описаних вище, можуть бути сполучені в ланцюжок (потяг). Кожен пристрій утворює одна ланка ланцюжка. За допомогою такого ланцюжка можна задіювати і обробити велику ділянку при використанні відносно невеликих ланок. Таким чином, надається можливість обробляти навіть рельєфні ландшафти, такі як корти для гольфу, оскільки завдяки різним нахилам окремих ланок ланцюжок може адаптуватися до різних рельєфів. Окремі ланки можуть з'єднуватися один з одним шарнірно таким чином, що вкривають простір над всім газоном. Цього можна добитися, прибравши, наприклад, відповідну передню і задню стінки. Окремі сегменти (або їх бічні стінки і дахи) сполучені один з одним герметично гнучкими шлангами. У іншому втіленні пристрою 1 за цим винаходом (Фіг. 7) даний пристрій виконується у вигляді тенту, стінки якого можна наповнювати повітрям на зразок надувного матраца. Їх можна надувати, наприклад, насосом 36. При дуже сильному вітрі стінки можна здувати. Таким чином, пристрій лежить на землі, а його поверхня не піддається дії вітру. Окремі стінки можуть містити окремі камери, наприклад, які сполучені одна з одною так, що утворюють об'єми, що сполучаються, для збільшення стійкості пристрою; вказані камери можна надувати за допомогою насоса 36, сполученого з контроллером 20. Повітря із стінок можна випускати через клапан 37, який може приводитися в дію контроллером 20. У інших втіленнях пристрою 1 за цим винаходом допускається конструкція стінок пристрою з скла або пластика, як, наприклад, поліметилметакрилат (ПММА), акрилове скло, Perspex®, Limacryl®, піакрил або O-glass. При використанні ламп відсутня крайня необхідність в тому, щоб стінки були прозорими. Контроллер 20 може бути сполучений з супутниковою системою навігації і/або з наземною системою навігації. У іншому втіленні пристрою 1 відповідно до цього винаходу, замість двигунів використовуються дві лебідки 38, 39 для переміщення пристрою 1. Перша лебідка 38 сполучена з нижньою поперечною балкою 12 задньої стінки 9 через трос 40. Другий трос 41 закріплений на нижній поперечній балці 12 передньої стінки 8 і зрушується за допомогою шківа 52, прикріпленого до нижньої поперечної балки 12 задньої стінки 9, щоб він виходив з пристрою в передньому кінці пристрою 1, і з'єднується з другою лебідкою 38. Приводячи в дію лебідки 38, 39, пристрій можна переміщати по газону. До того ж, пристрій може складатися і/або розкладатися, коли сполучні балки не зафіксовані. Пристрій можна переміщати в укриття за допомогою лебідок, щоб захистити його від пошкодження вітром. Для пересування пристрою 1 достатньо і лише однієї лебідки, якщо вказана лебідка закріплена, наприклад, на одній стороні газону, і оснащена петлевидним безкінечним тросом, який пропущений через шків на іншій стороні газону. Трос сполучений з пристроєм 1. Спосіб відповідно до цього винаходу описаний далі. Один або більш пристроїв відповідно до цього винаходу розміщуються на газоні, що підлягає обробці. 4 UA 104139 C2 5 10 15 20 25 30 35 40 45 50 55 60 По закінченню заздалегідь встановленого часу обробки контроллер включає двигуни так, щоб пристрій автоматично переміщався, наприклад, на довжину самого пристрою, для обробки наступної секції газону. Координати, згідно яким пристрій переміщається, можуть бути встановлені управляючою програмою, яка визначає рухи коліщаток, або сигналами датчиків, такими як дріт, прокладений на газоні або світлові сигнали, або навіть глобальною системою навігації. Догляд за газоном передбачає обробку газом CO2 і/або світлом. У разі шторму або грози, достатньо сильної, щоб погіршити роботу пристрою або пошкодити його, пристрій складається до компактніших розмірів. Контроллер отримує вказівка скрутити пристрій, наприклад, через оцінку даних, наданих приладом вимірювання швидкості вітру. Прилад для вимірювання швидкості вітру повідомляє інформацію про швидкість вітру на даний момент в безпосередній близькості від пристрою, і тому практично підходить для повідомлення параметрів для забезпечення безперебійного функціонування пристрою. При оцінці також враховується ступінь поривчастості вітру. Інформація для контроллера також може бути надана метеорологічною службою. Більш того, управляти пристроєм можна і уручну, наприклад, за допомогою пристрою дистанційного керування, і відповідно до умов погоди на даний момент. Складати пристрій можна відповідно до зразкових втілень, викладених вище, наприклад, зафіксувавши коліщатка передньої стінки за допомогою гальма, і придвинувши задню стінку до передньої за допомогою ведучих коліщаток задньої стінки. Таким чином, сполучні балки складаються, зменшуючи загальну довжину пристрою. Таким чином, поверхня пристрою, що піддається дії вітру, стає меншою, і пристрій може залишатися на газоні в більшості випадків. Також можна укоротити ширину і/або висоту пристрою, що також зменшує поверхню, що піддається зовнішній дії. Пристрій може бути автоматично переміщений у відповідне укриття, яке захищає пристрій від грози. Як додатковий догляд можна ввести функцію скошування і розпушування газону під час пересування пристрою, які виконується косаркою і пристроєм для розпушування газону. У інших зразкових втіленнях, якщо перша і друга лебідки, закріплені на протилежних сторонах футбольного поля, наприклад, пристрій може бути зібраний так само. При даній конструкції, трос другої лебідки фіксується і тягове зусилля прикладається до троса першої лебідки. Трос першої лебідки прикріплений до нижньої поперечної балки передньої стінки і відсувається за допомогою вільного шківа, що обертається, встановленого на нижній поперечній балці задньої стінки. Внаслідок чого передня стінка зміщується до задньої стінки до тих пір, поки пристрій не буде повністю складений. У іншому зразковому втіленні справжнього винаходу (Фіг. 9, 10), пристрій 1 складається з навісу 3 з рамковою конструкцією 7, в якій декілька профільних рам навісу 48 відповідно сполучені з поздовжніми балками 15, які можуть складатися і розтягуватися, як гармошки. Кожна профільна рама навісу має дві вертикальні балки 11, а також балочну конструкцію даху 49, розташовану між двома верхніми кінцями вертикальних балок. Кожна балочна конструкція даху 49 має горизонтальну балку 13 і дві двосхилі балки. Ділянки між двома профільними рамами навісу 48 складають секцію навісу 42 в кожному випадку. Довжина кожної секції навісу 42 складає приблизно 5 м, а ширина - приблизно 6 м. Від двох до п'яти таких секцій навісу 42 можуть формувати тунель, що покриває площу приблизно в 2 2 150 м . Газон стадіону (приблизно 7000 м ) може бути регенерований секціями за допомогою, наприклад, чотирьох таких тунелів. Окремі профільні рами навісу 48 даного тунеля на нижніх кінцях оснащені коліщатками 16, щоб їх можна було пересувати по газону 2 для відновлення. У складеному стані, довжина секцій навісу 42 становить приблизно 80 см, і навіс може бути переміщений за допомогою звичайного підйомного механізму - наприклад, вилкового навантажувача. Також пристрій може бути забезпечений двигуном для приведення коліщаток в рух, відповідно до зразкових втілень, описаних вище. На Фіг. 11 схематично показано декілька пристроїв зразкового втілення, ілюстрованого на Фіг. 9 і 10 у формі куба 1. Пристрої 1 зв'язані один з одним так, щоб їх можна було пересувати як єдине ціле. Цей зв'язок може бути здійснений за допомогою бруса 43, наприклад. Брус 43 пов'язаний з лебідкою 38 за допомогою троса 40. Пристрої можуть пересуватися по газону 2 зусиллям лебідки 38. Кожна секція навісу 42 оснащена освітлювальним приладом 32 у формі шести ламп, наприклад, на висоті h, виміряною від газону 2. Лампи є асиміляційними лампами від Phillips, 5 UA 104139 C2 5 10 15 20 25 30 35 40 45 призначеними спеціально для фотосинтезу, з потужністю наприклад, 600 Ватт, і щільністю 2 фотонного потоку в діапазоні від 100 до 200 µмоль/м с. Лампи встановлені на висоті h в діапазоні від 1,6 м до 2,0 м, переважно на 1,8 м. Лампи збільшують температуру навколишнього середовища приблизно на 10 °C. В більшості випадків це досить, щоб досягти температури від 3 °C до 5 °C взимку; дана температура є необхідною для забезпечення швидкого росту газону. При високих температурах навколишнього середовища може виявитися доцільним віддалити лампи від оброблюваної газом ділянки, оскільки вони виробляють велику частину теплової енергії. Надмірно високі температури можуть здійснювати згубну дію на ріст газону. Тому згідно іншим втіленням пристрій 1 за цим винаходом має освітлювальну секцію 44, в якій встановлені освітлювальні прилади 32, і секцію відновлення 45, в якій встановлені пристрої введення газу 26. Освітлювальна секція 44 відокремлена від секції відновлення 35 другою стелею 46, прозорою або проникною для світла. Друга стеля герметично закриває секцію відновлення 45 і встановлюється на висоті приблизного 50 см над землею. Лампи встановлюються в освітлювальній секції 44 під коником даху. Бічні стінки 22 оснащені вентиляційними засобами 47 у вигляді вентиляційних отворів 47 для розсіювання теплової енергії ламп. Якщо вся плівка є прозорою, то сонячне світло досягає газону, тому в денний час освітлювальні прилади 32 можуть бути відключені, що істотно економить енергію. Плівка переважно підбирається так, щоб пропускати світло зовні і відображати зсередини, наприклад, формуванням відзеркалювальної внутрішньої поверхні і матовою обробкою зовнішньої. Спеціальне розділення і/або відкриті вентиляційні отвори 47 запобігають додатковому нагріву секції відновлення 45. Втілення, показане на Фіг. 9, 10 і 11 також може бути реалізоване без додаткового розділення простору 6 на освітлювальну секцію 44 і секцію відновлення. Переважна концентрація CO2 - від 800 ч/млн CO2 і 2000 ч/млн CO2. Завдяки герметичній огорожі в закритому просторі або під тентом, тепло від освітлювальних засобів і, за наявності, тепло, що виробляється устаткуванням для підігріву газону, сприяють значному підвищенню температури, достатньому для росту трави, яка формує газон. Рівномірна концентрація унаслідок конвекційного розподілу досягається за рахунок тепла, що виробляється освітлювальними приладами, з одного боку, і устаткуванням для підігріву газону (при його наявності), з іншого боку. Спосіб і пристрій створюють оптимальні умови для газону навіть в холодні зимові місяці і при високому навантаженні на газон; це досягається простими засобами: вищою інтенсивністю світла, ніж денний, і високою концентрацією CO2 з достатньо високими температурами. Навіть у зимові місяці винахідники могли спостерігати ріст газонної трави, приблизно по 0,5 мм на годину. Температура навколишнього середовища складала приблизно від 5 °C до 6 °C. Температура, заміряна на газоні, була помітно вище. З одного боку, завдяки використанню системи підігріву грунту. Також, підвищенню температури сприяло вироблення тепла лампами, ефект утримання тепла тентом, а також концентрація CO2. Таким чином, температура газону досягала 21 °C. Площа тенту або закритого простору становить приблизно від 10 x 30 м до 15 x 30 м, або 2 2 величина площі варіюється від 30 м до 400 м . Менші тенти використовуються для обробки ділянок, які піддаються дуже високому тиску, наприклад, ділянка біля воріт. Для цього передбачено установку і роботу системи або пристрою та способу на певному місці протягом від чотирьох до дванадцяти годин, а також їх подальше переміщення для продовження роботи у іншому місці. Спосіб за цим винаходом і пристрій за цим винаходом володіють тією перевагою, що вони забезпечують дуже просту, ефективну і економну обробку великих ділянок газону. 50 Перелік номерів позицій 55 60 1 2 3 4 5 6 7 8 пристрій газон навіс ділянка газону двосхила балка простір рамкова конструкція передня стінка 6 UA 104139 C2 5 10 15 20 25 30 35 40 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 задня стінка прямокутна рама вертикальна балка горизонтальна балка верхній кут нижній кут поздовжні балки коліщатка двигун підшипник гальмо контроллер дах бічна стінка датчики фартух прилад вимірювання швидкості вітру засоби введення газу трубчаста конструкція отвори введення трубопровід датчик CO2 лінія освітлювальний прилад устаткування для підігріву газону шарніри косарка і пристрій для розпушування газону насос клапан перша лебідка друга лебідка перший трос другий трос секції навісу брус освітлювальна секція секція відновлення друга стеля вентиляційні отвори профільна рама навісу балочна конструкція даху приводний вал сервопривід шків 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Пристрій для прискорення росту і відновлення ділянок газону, що містить відкритий донизу навіс (3), який може бути розміщений над ділянкою газону (2) і що обмежує простір (6) над ділянкою газону (2), причому навіс (3) пропускає світло і/або має освітлювальний прилад (32) для освітлення ділянки газону (2), який відрізняється тим, що для подачі СО2 під навіс встановлені засоби введення СО2, причому навіс (3) виконаний з приводом для автоматичного переміщення всього навісу (3) над ділянкою газону (2) для прискорення росту і відновлення газону ділянками. 2. Пристрій за п. 1, який відрізняється тим, що привід є електроприводом. 3. Пристрій за пп. 1, 2, який відрізняється тим, що привід містить принаймні одну лебідку. 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що він виконаний таким, що складається. 5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що навіс (3) містить балки (15), що тягнуться в поздовжньому напрямі. 7 UA 104139 C2 5 10 15 20 25 30 35 40 45 50 55 6. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що довжина балок (11, 12, 15) може змінюватися. 7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що балки (11, 12, 15) мають фіксатори для блокування. 8. Пристрій за будь-яким з пп. 1-7, який відрізняється тим, що пристрій містить контролер (20). 9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що пристрій має прилад для вимірювання швидкості вітру (25). 10. Пристрій за будь-яким з пп. 1-9, який відрізняється тим, що пристрій має один або декілька датчиків (23). 11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що пристрій містить супутникову систему навігації для надання даних контролеру (20). 12. Пристрій за будь-яким з пп. 1-11, який відрізняється тим, що на нижньому краю навісу передбачені направлені вниз фартухи (24). 13. Пристрій за будь-яким з пп. 1-12, який відрізняється тим, що множина пристроїв, сполучених разом, формують потяг. 14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що в нього входить косарка і/або розпушувач (35). 15. Пристрій за будь-яким з пп. 1-14, який відрізняється тим, що освітлювальний прилад (32) встановлений на висоті від 0,1 м до 3 м над ділянкою газону. 16. Пристрій за будь-яким з пп. 1-15, який відрізняється тим, що засоби введення СО2 (26) встановлені над освітлювальним приладом (32). 17. Пристрій за будь-яким з пп. 1-16, який відрізняється тим, що засоби введення (26) встановлені в самій верхній частині або в найвищій точці навісу (3). 18. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що закритий простір (6) є тентом або тентоподібною конструкцією, виконаною з суттєво газонепроникних стінок. 19. Пристрій за будь-яким з пп. 1-18, який відрізняється тим, що стінка тенту містить газонепроникну плівку. 20. Пристрій за будь-яким з пп. 1-19, який відрізняється тим, що стінка тенту містить прозору плівку. 21. Пристрій за будь-яким з пп. 1-20, який відрізняється тим, що стінка тенту містить текстильний, зокрема, зносостійкий, шар. 22. Пристрій за будь-яким з пп. 1-21, який відрізняється тим, що стінка тенту виконана утепленою і містить шар листового пінопласту і/або повітряну камеру між двома плівковими стінками. 23. Пристрій за будь-яким з пп. 1-22, який відрізняється тим, що стінка тенту виконана з пузирчастої плівки. 24. Пристрій за будь-яким з пп. 1-23, який відрізняється тим, що декілька розташованих поруч пристроїв (1) сполучені один з одним. 25. Пристрій за будь-яким з пп. 1-24, який відрізняється тим, що засоби введення (26) є трубчастою конструкцією (27), протягнутою по всій довжині простору (6) або її частині, причому труба (26) або трубчаста конструкція (27) має отвори введення (28), з яких може виходити газ СО2. 26. Пристрій за будь-яким з пп. 1-25, який відрізняється тим, що додатково передбачений контейнер для зберігання газу CO2, сполучений з трубчастою конструкцією (27) за допомогою відповідного трубопроводу (29), причому в закритому просторі (6) або тенті встановлений прилад для вимірювання рівня СО2 або датчик СО2 (30) для контролю за вмістом СО2, при цьому вказаний датчик сполучений за допомогою трубопроводу (31) з контейнером для зберігання газу або окремими засобами, контролюючими/регулюючими вміст газу, і пристроєм для контролю/регулювання вмісту газу, виконаним так, щоб відбирати газ СО2 з контейнера для зберігання газу з можливістю регулювання. 27. Пристрій за будь-яким з пп. 1-26, який відрізняється тим, що освітлювальний прилад (32) складається з ламп розжарювання і/або газорозрядних ламп, паросвітних ламп і/або люмінесцентних ламп. 28. Пристрій за будь-яким з пп. 1-27, який відрізняється тим, що обмежений або закритий простір (6) має площу від 5 м х 6 м до 20 м х 40 м. 29. Пристрій за будь-яким з пп. 1-28, який відрізняється тим, що обмежений або закритий 2 2 простір (6) має площу від 30 м до 400 м . 8 UA 104139 C2 9 UA 104139 C2 10 UA 104139 C2 11 UA 104139 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
