Синхронізація бездротових навушників

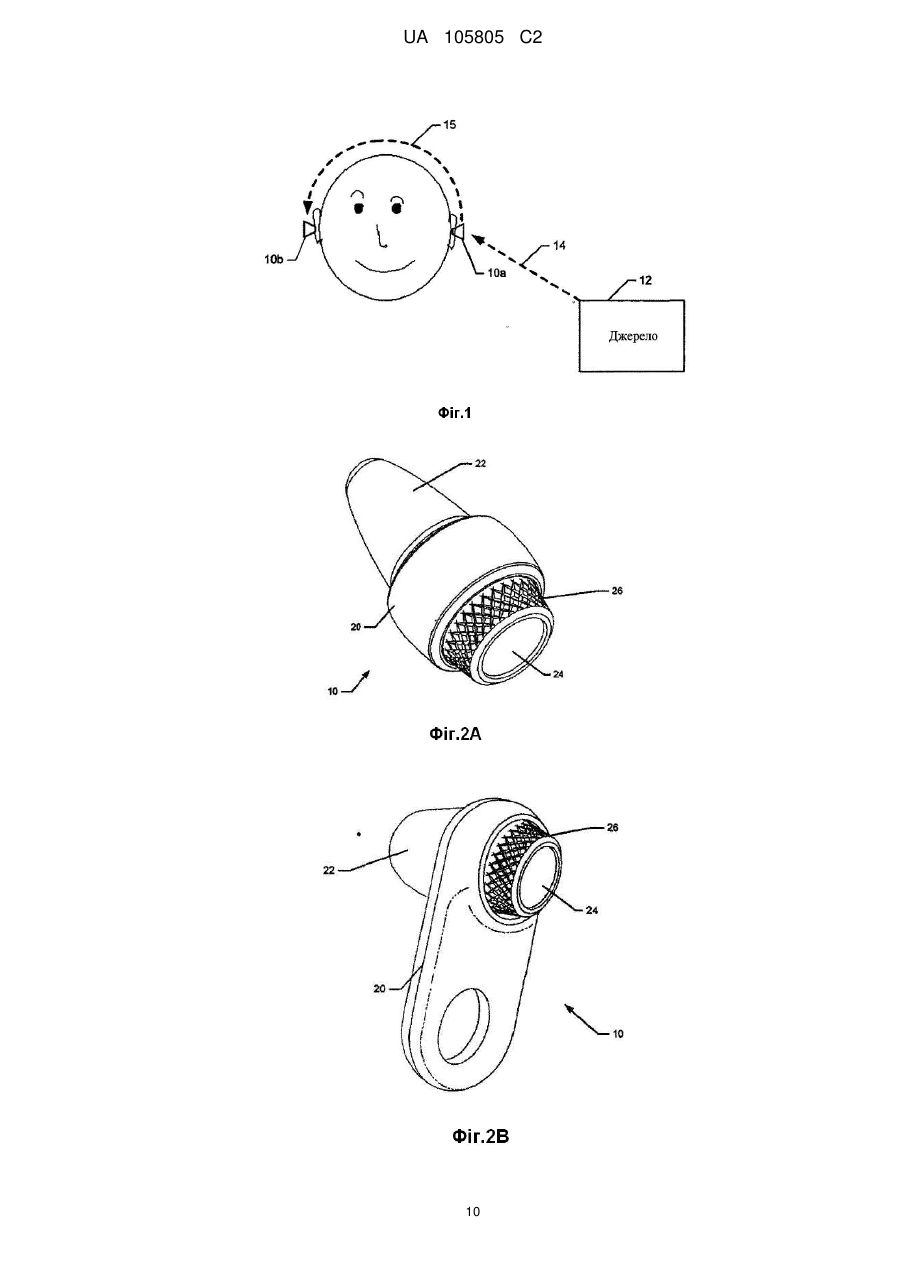

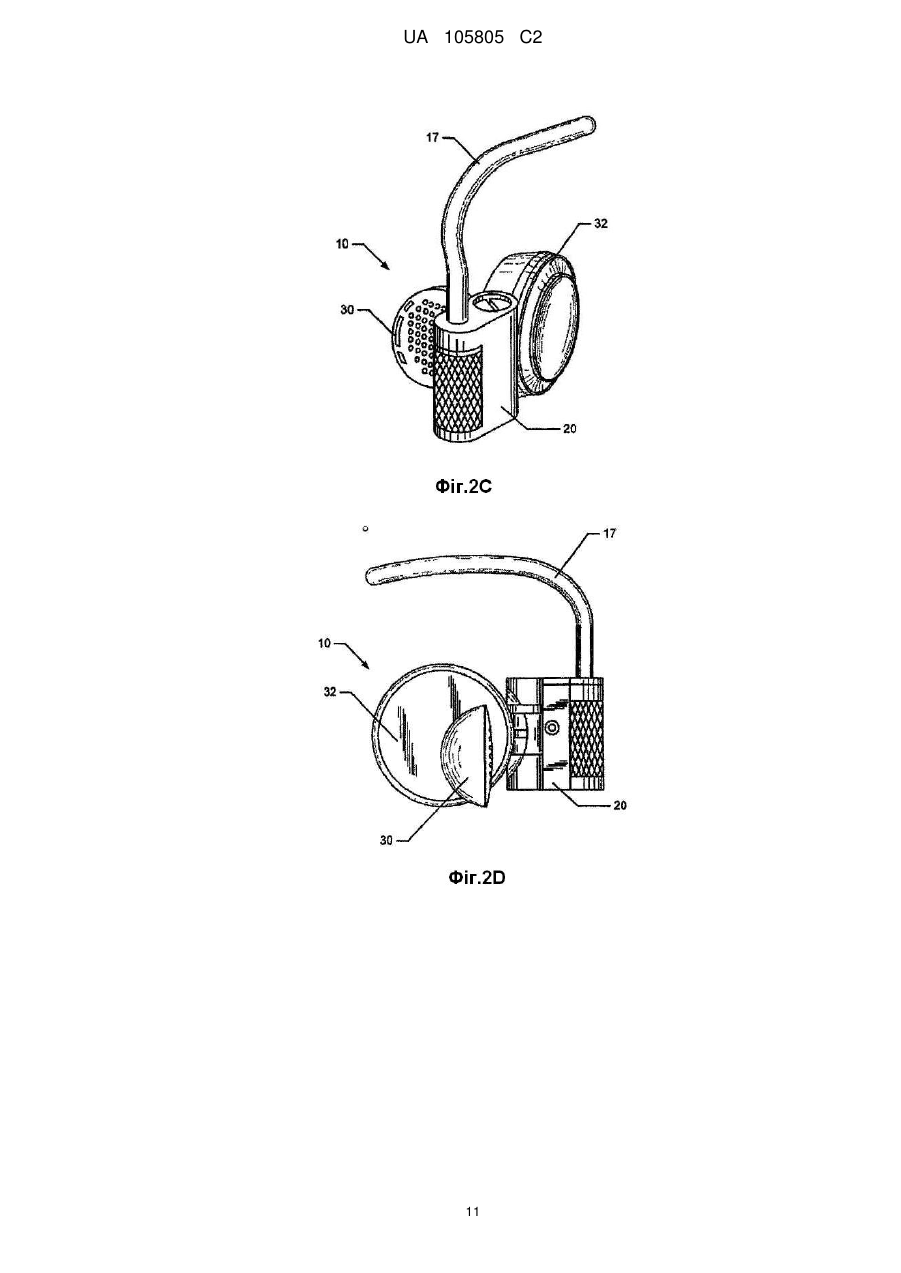

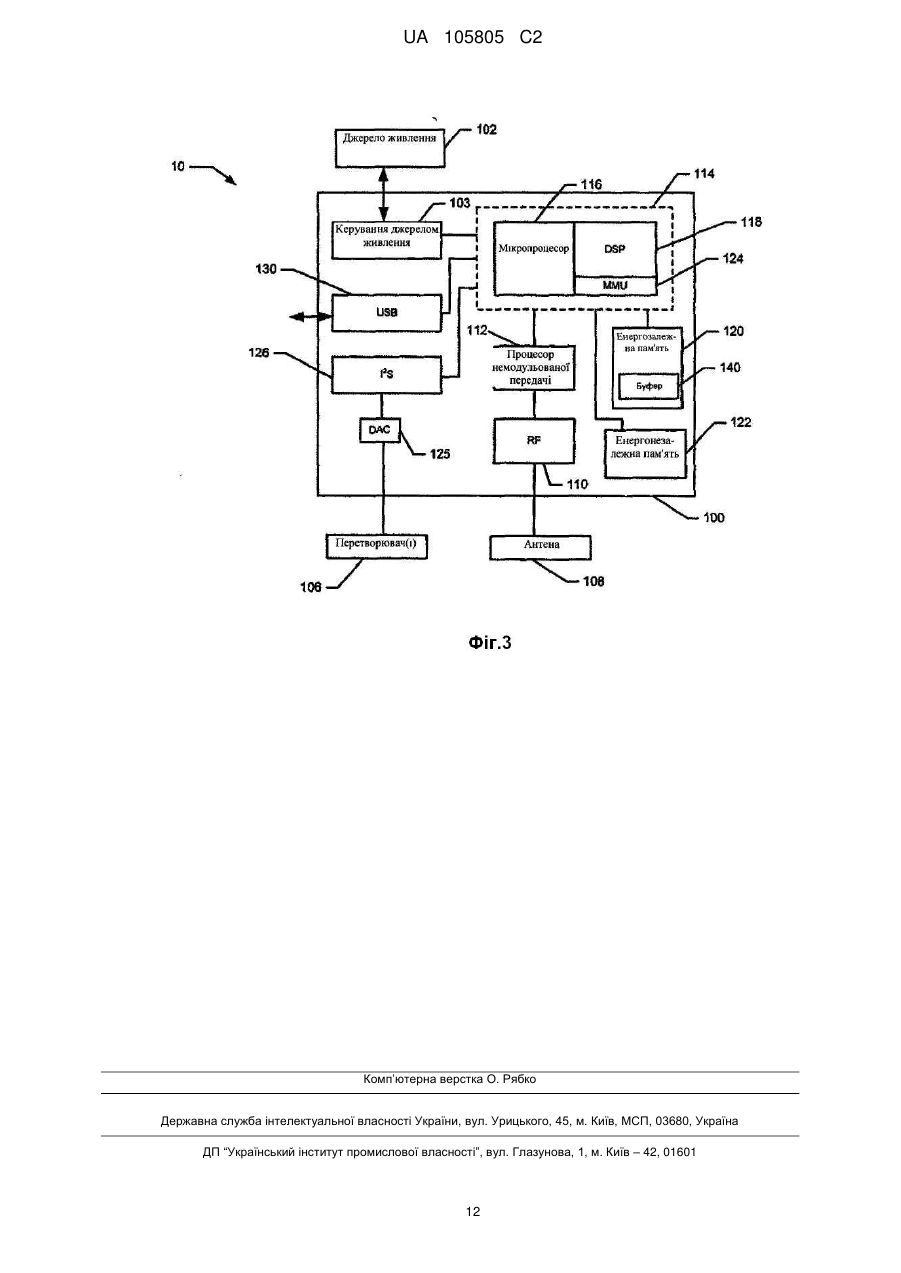

Реферат: Пристрої електроакустичного гучномовця, які синхронно відтворюють аудіо, прийняте від джерела. У одному варіанті здійснення один гучномовець діє як головний, а інший гучномовець діє як підпорядкований. Головний гучномовець приймає цифрові аудіодані від джерела і, в доповнення до відтворення цифрового аудіо, прийнятого від джерела, головний гучномовець ретранслює цифрове аудіо підпорядкованому гучномовцю. Головний гучномовець додатково відправляє дані синхронізації підпорядкованому гучномовцю, такі як дані, що вказують стан буфера або позицію відтворення головного гучномовця. Підпорядкований гучномовець використовує дані синхронізації від головного гучномовця, щоб регулювати, наприклад, стан свого буфера або позицію відтворення, так що два гучномовці відтворюють аудіо синхронно (наприклад, в межах тридцяти мілісекунд). У одному варіанті здійснення головний гучномовець використовує протокол на основі з'єднання, такий як TCP/IP, щоб передавати буферизовані аудіодані підпорядкованому гучномовцю, і використовує протокол без з'єднання, такий як UDP або ІСМР, для даних синхронізації. Крім того, гучномовці можуть змінювати ролі головного і підпорядкованого. UA 105805 C2 (12) UA 105805 C2 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід належить до галузі передачі і відтворення аудіоданих, а саме, до пристрою прийому, передачі і відтворення аудіоданих, що містить пристрої акустичного гучномовця, а також до способу синхронізації відтворення звуку пристроями акустичного гучномовця. Попередній рівень техніки Бездротові навушники або гарнітури добре відомі. Наприклад, заявка PCT/US09/39754, яка включена в даний документ по посиланню у всій своїй повноті, розкриває бездротовий навушник, який приймає і відтворює потокове цифрове аудіо. Коли користувач носить бездротові навушники на обох вухах, відтворення цифрового аудіопотоку переважно синхронізується, щоб зменшити або виключити ефект Хааса. Ефект Хааса - це психоакустичний ефект, що належить до групи акустичних явищ, відомих як ефект передування або закон першого фронту хвилі. Ці ефекти, в поєднанні з чутливою реакцією(ями) на інші фізичні відмінності (такі як різниці фаз) між звуками, що сприймаються, відповідають за здатність слухачів з двома вухами точно локалізувати звуки, що надходять з оточуючого їх простору. Коли два ідентичні звуки (тобто ідентичні звукові хвилі однакової інтенсивності, що сприймається) створюються двома джерелами на різних відстанях від слухача, звук, створений в найближчому місцеположенні, чується (надходить) першим. Для слухача це створює сприйняття того, що звук надходить з цього одного місцеположення внаслідок явища, яке може бути описане як "ненавмисне придушення чутливості", в якому сприйняття слухачем подальших звуків, що надходять, придушується. Ефект Хааса виникає, коли час надходження звуків відрізняється більше ніж на 30-40 мілісекунд. Коли час надходження (відносно слухача) двох аудіоджерел відрізняється значно більше, ніж на сорок (40) мілісекунд, звуки починають чутися як окремі. У цьому й полягає небажаний ефект при прослуховуванні аудіо в парі навушників. Короткий виклад суті винаходу У одному аспекті даний винахід спрямований на пристрої електроакустичних гучномовців, такі як навушники або інші типи гучномовців, які синхронно відтворюють аудіо, що приймається від джерела. У одному варіанті здійснення один гучномовець (наприклад, навушник) діє як головний, а інший гучномовець (наприклад, навушник) діє як підпорядкований. Головний гучномовець приймає цифрові аудіодані від джерела і, в доповнення до відтворення цифрового аудіо, прийнятого від джерела, головний гучномовець ретранслює цифрове аудіо підпорядкованому гучномовцю. Головний гучномовець додатково відправляє дані синхронізації підпорядкованому гучномовцю, такі як дані, які вказують стан буфера або позицію відтворення головного гучномовця. Підпорядкований гучномовець використовує дані синхронізації від головного гучномовця, щоб регулювати, наприклад, стан свого буфера або позицію відтворення, так що два гучномовці відтворюють аудіо синхронно (наприклад, в межах тридцяти мілісекунд). У одному варіанті здійснення головний гучномовець використовує протокол на основі з'єднання, такий як TCP/IP, щоб передавати буферизовані аудіодані підпорядкованому гучномовцю, і використовує протокол без з'єднання, такий як UDP, ICMP, або будь-який інший швидкий протокол з невеликим об'ємом службових даних, для даних синхронізації. Крім того, гучномовці можуть змінювати ролі головного і підпорядкованого. Короткий опис креслень Надалі винахід пояснюється описом переважних варіантів втілення винаходу з посиланнями на супровідні креслення, на яких: Фіг. 1 зображує пару бездротових навушників згідно з різними варіантами здійснення даного винаходу; Фіг. 2A-2D зображують різні варіанти здійснення бездротового навушника згідно з різними варіантами здійснення даного винаходу; і Фіг. 3 зображує функціональну схему бездротового навушника згідно з різними варіантами здійснення даного винаходу. Опис переважних варіантів здійснення винаходу Різні варіанти здійснення даного винаходу спрямовані на пристрої електроакустичних гучномовців, які обмінюються даними синхронізації так, що пристрої гучномовців синхронно відтворюють аудіо, прийняте від джерела. Різні варіанти здійснення даного винаходу описуються в даному документі з посиланням на бездротові навушники як пристрої гучномовців, хоч потрібно розуміти, що винахід не обмежений таким чином, і що різні типи гучномовців, крім навушників, можуть бути використані в інших варіантах здійснення. Крім того, навушники (або інші типи гучномовців) необов'язково повинні бути бездротовими. Фіг. 1 зображує схематичне представлення користувача, що носить два бездротові навушники 10a, 10b - по одному в кожному вусі. Як описано в даному документі, навушники 10a, 10b можуть приймати і синхронно відтворювати цифрові аудіодані, такі як потокове або 1 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 55 непотокове цифрове аудіо. У різних варіантах здійснення даного винаходу в будь-який даний момент часу протягом функціональної операції один з навушників може діяти як головний, а інший може діяти як підпорядкований. У таких варіантах здійснення головний навушник, наприклад, навушник 10a в цьому описі, приймає цифрові аудіодані від джерела 12 цифрового аудіо по лінії 14 зв'язку. Лінія 14 зв'язку може бути бездротовою або дротовою лінією зв'язку. Головний навушник 10a потім бездротовим чином передає прийняте потокове аудіо підпорядкованому навушнику 10b по бездротовій лінії 15 зв'язку. Два навушники 10a, 10b відтворюють аудіо майже синхронно для користувача, тобто переважно з різницею у часі надходження в 40-мілісекунд або менше, а переважніше з різницею в 30-мілісекунд або менше. У різних варіантах здійснення, як описано в заявці PCT/US09/39754, яка міститься в даному документі по посиланню у всій своїй повноті, джерело 12 може бути цифровим аудіопрогравачем (DAP), таким як mp3-плеєр або iPod, або будь-яким іншим відповідним джерелом цифрового аудіо, таким як портативний або персональний комп'ютер, який зберігає і/або відтворює цифрові аудіофайли і який зв'язаний з головним навушником 10a по лінії 14 зв'язку. Для варіантів здійснення, де лінія 14 зв'язку є бездротовою, може бути використаний будь-який відповідний протокол бездротового зв'язку. Переважно, бездротова лінія 14 зв'язку є Wi-Fi (наприклад, IEEE 802.11а/b/g/n) лінією зв'язку, хоча в інших варіантах здійснення можуть бути використані інші протоколи бездротового зв'язку, такі як WiMAX (IEEE 802.16), Bluetooth, Zigbee і UWB. Для варіантів здійснення, де лінія 14 зв'язку є дротовою лінією, може бути використаний будь-який відповідний протокол зв'язку, такий як Ethernet. Також джерело 12 може бути віддаленим сервером, таким як сервер (потокового або непотокового) цифрового аудіоконтенту, підключений до Інтернету, який зв'язується з головним навушником 10a, наприклад, через точку доступу бездротової мережі або через дротове з'єднання. Для варіантів здійснення, де лінія 14 зв'язку є бездротовою, бездротова лінія 15 зв'язку між головним навушником 10a і підпорядкованим навушником 10b може використовувати той же мережевий протокол для ретрансляції аудіо від музичного навушника 10a до підпорядкованого навушника 10b, що і бездротова лінія 14 зв'язку. У одному варіанті здійснення в ході роботи навушники можуть змінювати ролі головного і підпорядкованого. Тобто, наприклад, навушники 10a, 10b можуть бути запрограмовані так, що, якщо в будь-який даний момент часу навушник 10a діє як головний, а навушник 10b діє як підпорядкований, в подальший момент часу навушник 10a може перемкнутися, щоб бути підпорядкованим, а навушник 10b може прийняти на себе роль головного. Оскільки передавальний (наприклад, головний) навушник типово споживає більше енергії, ніж підпорядкований навушник, перемикання ролей може мати ефект вирівнювання витрати енергії джерела живлення (наприклад, акумулятора) двох навушників 10a, 10b. Перед докладнішим описом того, як може бути досягнута синхронізація аудіовідтворення, спочатку описуються деякі подробиці, що належать до зразкових навушників 10a, 10b, згідно з різними варіантами здійснення даного винаходу. Фіг. 2A і 2B зображують два різні варіанти здійснення навушників 10. Приклади, показані на Фіг. 2A і 2B, не є такими, що обмежують, і інші конфігурації знаходяться в рамках даного винаходу. Як показано на Фіг. 2A і 2B, навушник 10 може містити корпус 20. Корпус 20 може містити ділянку 22 для вушного каналу, який вставляється у вушний канал користувача навушника. У різних варіантах здійснення корпус 20 також може містити зовнішню ділянку 24, яка не вставляється у вушний канал користувача. Зовнішня ділянка 24 може містити ручку 26 керування або деякий інший елемент користувача керування (такий як дисковий регулятор, перемикач, що активується натисненням, важіль і т. д.) для регулювання форми ділянки 22 для вушного каналу. Тобто в різних варіантах здійснення активація (наприклад, обертання) ручки 26 керування може спричинити зміну форми частини 22 для вушного каналу, наприклад, розширення в радіальному напрямку, з метою щільного прилягання до всіх сторін вушного каналу користувача. Додаткові подробиці, що належать до такого навушника, що змінює форму, типу "краплі", описуються в заявці PCT/US08/88656, зареєстрованій 31 грудня 2008 року, озаглавленій "Adjustable Shape Earphone", яка міститься в даному документі по посиланню у всій своїй повноті. Навушник 10 також може містити схему приймача-передавача, розміщену в корпусі 20. Схема приймача-передавача, описана додатково нижче, може передавати і приймати бездротові сигнали. Схема приймачапередавача може бути розміщена на зовнішній ділянці 24 навушника 10 і/або на ділянці 22 для вушного каналу. Хоч зразкові навушники 10, показані на Фіг. 2A і 2B, включають в себе кнопку 26 для регулювання форми ділянки 22 для вушного каналу, даний винахід не обмежений таким чином, і в інших варіантах здійснення крім ручки 26 керування для регулювання ділянки 22 для вушного 2 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 55 каналу можуть бути використані інші засоби. Крім того, в інших варіантах здійснення навушник 10 може не містити ділянку 22, що змінює форму, для вушного каналу. У інших варіантах здійснення, як показано у варіанті здійснення, що ілюструється на фіг. 2C і 2D, навушник 10 може містити підвісну дужку 17, яка дозволяє притискувати до або вішати на вухо користувача навушник 10. Фіг. 2C є загальним виглядом навушника, а Фіг. 2D є виглядом збоку, згідно з варіантом здійснення. Як показано в ілюстрованому варіанті здійснення, навушник 10 може містити подвійні елементи 30, 32 гучномовця. Один з елементів 30 гучномовця (менший) має розмір, щоб вміщуватися в порожнину вушної раковини слухача, а інший елемент (більший) 32 - немає. Слухач може використовувати підвісну дужку, щоб позиціонувати навушник на вусі слухача. У зв'язку з цим підвісна дужка може містити горизонтальну секцію, яка спирається на верхній зовнішній вигин вуха слухача за верхньою ділянкою вушної раковини. Навушник може містити ручку керування з насічкою, яка дозволяє користувачеві тонко регулювати відстань між горизонтальною секцією підвісної дужки і елементами гучномовця, таким чином забезпечуючи, в таких варіантах здійснення, ще одну міру регулювання для користувача. Більше подробиць, що належать до такого двохелементного регульованого навушника, може бути знайдено в патентній заявці PCT/US09/44340, яка міститься в даному документі по посиланню у всій своїй повноті. Фіг. 3 зображує блок-схему одного з навушників 10a, 10b згідно з різними варіантами здійснення даного винаходу. Оскільки в різних варіантах здійснення навушники 10a, 10b запрограмовані, щоб мати можливість перемикати ролі головного і підпорядкованого, компоненти навушників 10a, 10b можуть бути однаковими. У ілюстрованому варіанті здійснення навушник 10 містить схему 100 приймача-передавача і пов'язані з нею периферійні компоненти. Периферійні компоненти навушника 10 можуть містити джерело 102 живлення, один або більше акустичних перетворювачів 106 (наприклад, гучномовців) і одну або більше антен 108. Схема 100 приймача-передавача і деякі з периферійних компонентів (такі як джерело 102 живлення і акустичні перетворювачі 106) можуть бути розміщені в корпусі 20 навушника 10 (див. Фіг. 2A2D). У інших варіантах здійснення навушник може містити додаткові периферійні компоненти, такі як мікрофон. У різних варіантах здійснення схема 100 приймача-передавача може бути здійснена як одна інтегральна схема (IC), така як однокристальна система (SoC), яка сприяє мініатюризації компонентів навушника 10, що переважно, якщо навушник 10 повинен бути відносно малим по розміру, таким як навушник, що вставляється у вухо, (див. Фіг. 2A-2B, наприклад). У альтернативних варіантах здійснення, однак, компоненти схеми 100 приймача-передавача можуть бути реалізовані за допомогою двох або більше роздільних інтегральних схем, таких як, наприклад, окремі інтегральні схеми для процесорів, запам'ятовуючого пристрою і Wi-Fi модуля. Джерело 102 живлення може містити, наприклад, батарею, що не перезаряджається, або, що перезаряджається (або батареї). У інших варіантах здійснення джерело 102 живлення може містити один або більше ультраконденсаторів (що іноді називаються суперконденсаторами), які заряджаються основним джерелом живлення. У варіантах здійснення, де джерело 102 живлення містить акумуляторний елемент, що перезаряджається, або ультраконденсатор, акумуляторний елемент або ультраконденсатор відповідно, можуть заряджатися для використання, наприклад, коли навушник 10 підключений до док-станції, або в дротовому, або бездротовому з'єднанні. Док-станція може бути підключена до або бути частиною комп'ютерного пристрою, такого як портативний або персональний комп'ютер (PC). У доповнення до заряду джерела 102 живлення, що перезаряджається, док-станція може спрощувати завантаження даних в і/або з навушника 10. У інших варіантах здійснення джерело 102 живлення може містити конденсатори, що пасивно заряджаються за допомогою високочастотного випромінювання, такі як описані в патенті США №7027311. Джерело 102 живлення може бути зв'язане з модулем 103 керування джерелом живлення схеми 100 приймача-передавача, який керує і спостерігає за джерелом 102 живлення. Акустичні перетворювачі 106 можуть бути елементом(ами) гучномовця для передачі звуку користувачеві навушника 10. Згідно з різними варіантами здійснення навушник 10 може містити один або більше акустичних перетворювачів 106. Для варіантів здійснення, що мають більше ніж один перетворювач, один перетворювач може бути більшим, ніж інший перетворювач, і схема розділення спектра звукового сигналу на канали (не показана) може передавати вищі частоти меншому перетворювачу і може передавати нижчі частоти більшому перетворювачу. Більше подробиць, що належать до навушників з подвійним елементом, надається в патенті США 5333206 корпорації Koss, який міститься в даному документі по посиланню у всій своїй повноті. 3 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 55 У разі головного навушника антена 108 може приймати бездротові сигнали від джерела 12 по бездротовій лінії 14 зв'язку. Антена 108 може також випромінювати сигнали підпорядкованому навушнику 10b по бездротовій лінії 15 зв'язку. У інших варіантах здійснення можуть бути використані окремі антени. Для варіантів здійснення, де лінії 14, 15 зв'язку є Wi-Fi лініями, Wi-Fi модуль 110 схеми 100 приймача-передавача в з'єднанні з антеною 108 може, серед іншого, модулювати і демодулювати сигнали, що передаються і приймаються антеною 108. Wi-Fi модуль 110 зв'язується з процесором 112 немодульованої передачі, який виконує інші функції, необхідні для навушника 10 для зв'язку за допомогою протоколу Wi-Fi (або іншого зв'язку). Процесор 112 немодульованої передачі може бути зв'язаний з процесорним блоком 114, який може містити мікропроцесор 116 і цифровий сигнальний процесор (DSP) 118. Мікропроцесор 116 може керувати різними компонентами схеми 100 приймача-передавача. DSP 118 може, наприклад, виконувати різні поліпшення якості звуку в цифровому аудіосигналі, прийнятому процесором 112 немодульованої передачі, що включають в себе придушення шумів і вирівнювання звуку. Процесорний блок 114 може бути пов'язаний з блоком 120 енергозалежної пам'яті і блоком 122 енергонезалежної пам'яті. Блок 124 керування пам'яттю може керувати доступом процесорного блока до блоків 120, 122 пам'яті. Енергонезалежна пам'ять 120 може містити, наприклад, схему оперативного запам'ятовуючого пристрою (RAM). Блок 122 енергонезалежної пам'яті може містити схеми постійного запам'ятовуючого пристрою (ROM) і/або флеш-пам'яті. Блоки 120, 122 пам'яті можуть зберігати вбудоване програмне забезпечення, яке виконується процесорним блоком 114. Виконання вбудованого програмного забезпечення процесорним блоком 114 може надавати різні функціональні можливості для навушника 10, що включають в себе описані в даному документі, що включають в себе синхронізацію відтворення аудіо між парою навушників. Цифрово-аналоговий перетворювач (DAC) 125 може перетворювати цифрові аудіосигнали від процесорного блока 114 в аналогову форму для передачі акустичному перетворювачу(ям) 2 106. I S-інтерфейс 126 або інший прийнятний інтерфейс послідовної або паралельної шини може надавати інтерфейс між процесорним блоком 114 і DAC 125. Схема 100 приймача-передавача також може містити USB або інший відповідний інтерфейс 130, який дозволяє навушнику 10 підключатися до зовнішнього пристрою через USB-кабель або іншу відповідну лінію зв'язку. Навушник 10a, що діє як головний, може буферизувати вхідні цифрові аудіодані в буфері 140 перед відправкою їх перетворювачу(ям) 106 для відтворення. Буфер 140 може бути частиною блока 120 енергозалежної пам'яті, як показано на фіг. 3, або буфер 140 може бути окремим. У різних варіантах здійснення дані, в байтах, для запасу аудіо на декілька секунд, наприклад запасу на три секунди або деяка інша величина, можуть бути буферизовані в буфері 140, який може бути кільцевим буфером. Головний навушник 10a також передає вхідне цифрове аудіо підпорядкованому навушнику 10b по лінії 15 зв'язку. Дані, які повинні бути передані підпорядкованому навушнику 10b, можуть бути передані з буфера передачі, який може бути тим же або відмінним від буфера 140. Крім того, головний навушник 10a може відправляти підпорядкованому навушнику 10b дані синхронізації, такі як поточна байтова позиція буфера 140 головного навушника 10a, що дозволяє підпорядкованому навушнику 10b синхронізувати своє відтворення цифрового аудіо з відтворенням цифрового аудіо головним навушником. Дані синхронізації можуть містити дані, що вказують стан буфера або позицію відтворення буфера 140 головного навушника 10a. Дані про стан буфера можуть включати в себе, наприклад, дані, що вказують індекси для підрахунків зчитувань і/або записів буфера. У одному варіанті здійснення головний навушник 10a передає буферизовані аудіодані за допомогою протоколу на основі з'єднання і використовує протокол без з'єднання для даних синхронізації. Наприклад, головний навушник 10a може передавати пакети даних для буферизованих аудіоданих підпорядкованому навушнику 10b за допомогою протоколу TCP/IP. Головний навушник 10a може передавати пакети даних для даних синхронізації підпорядкованому навушнику 10b за допомогою протоколу UDP. Головний навушник 10a може відправляти UDP-пакети даних періодично, наприклад, кожні 0,5, 1, 3, 5 або 10 секунд або з деяким іншим періодом. Процесорний блок 114 головного навушника 10a може бути запрограмований, щоб відправляти аудіо TCP/IP-пакет і UDP-пакети даних синхронізації підпорядкованому навушнику 10b за допомогою коду або вбудованого програмного забезпечення, збереженого в блоці пам'яті головного навушника 10a, такому як блок 122 енергонезалежної пам'яті. 4 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 55 60 При роботі як підпорядкований навушник 10 може бути запрограмований на основі коду або вбудованого програмного забезпечення, збереженого в блоці 122 енергонезалежної пам'яті підпорядкованого навушника 10b, щоб зберігати аудіо TCP/IP-пакети, прийняті від головного навушника 10a, в буфері 140 підпорядкованого навушника 10b. Коли підпорядкований навушник 10b приймає UDP-дані синхронізації від головного навушника 10a, підпорядкований навушник 10b може оновлювати або регулювати стан свого буфера або позицію відтворення в буфері 140, щоб відповідати стану буфера головного навушника. Після регулювання позиції свого буфера підпорядкований навушник 10b відтворює буферизовані аудіодані, збережені в буфері 140, за допомогою відрегульованої позиції буфера. Оскільки час передачі UDP-пакетів стану буфера від головного навушника 10a до підпорядкованого навушника 10b не завжди однаковий, в різних варіантах здійснення підпорядкований навушник 10b може, виконуючи код або вбудоване програмне забезпечення, збережене в блоці 122 енергонезалежної пам'яті, відстежувати часові інтервали між прийомом UDP-пакетів стану буфера від головного навушника 10a. Історія (або журнал) часових інтервалів може бути збережена в блоці 120 енергозалежної пам'яті підпорядкованого навушника 10b, і процесорний блок 114 може обчислювати і зберігати поточну статистику про часові інтервали, таку як абсолютні і змінні середні часові інтервали, абсолютні і змінні серединні часові інтервали, абсолютні і змінні стандартні відхилення і т. д. Підпорядкований навушник 10b може використовувати статистику часових інтервалів у визначенні того, наскільки можна відрегулювати стан свого буфера. Наприклад, якщо прийом конкретного UDP-пакету стану буфера від головного навушника 10a займає значно більше часу, ніж середній часовий інтервал між UDP-пакетами стану буфера, підпорядкований навушник 10b може регулювати стан свого буфера на менше, ніж у випадку, коли UDP-пакет стану буфера прийнятий близьким до середнього часового інтервалу. Альтернативно, підпорядкований навушник 10b може видаляти дані синхронізації з головного навушника 10a, якщо вони значно відрізняються від запланованого, або очікуваного, інтервалу. У іншому варіанті здійснення, в доповнення до відстеження статистики часових інтервалів, підпорядкований навушник 10b може відстежувати і реєструвати регулювання, яке він виконує кожний раз для свого буфера. Підпорядкований навушник 10b може потім оцінювати величину регулювання, яку потребуватиметься внести, на основі наступного UDP-пакету стану буфера, що приймається від головного навушника 10a, і регулює позицію свого буфера відносно періоду часу перед прийомом наступного UDP-пакету стану буфера, щоб зменшити міру регулювання, необхідну, коли наступний UDP-пакет стану буфера приймається від головного навушника 10a. Наприклад, якщо протягом часового періоду роботи підпорядкованому навушнику 10b необхідно безперервно регулювати свою позицію в своєму буфері 140, приблизно на N одиниць (наприклад, байт даних), кожний раз, коли підпорядкований навушник 10b приймає UDP-пакет стану буфера від головного навушника 10a, підпорядкований навушник 10b може обчислювати, що протягом в середньому х секунд між UDP-пакетами стану буфера він може регулювати позицію свого буфера на N/х позицій за секунду, так що, коли приймається наступний UDPпакет стану буфера від головного навушника 10a, міра регулювання, яке необхідно виконати підпорядкованому навушнику 10b для позиції свого буфера, зменшується. Крім UDP може бути використаний будь-який відповідний протокол з невеликим об'ємом службових даних, щоб передавати дані синхронізації від головного до підпорядкованого навушника. Наприклад, в іншому варіанті здійснення замість передачі UDP-пакетів стану буфера підпорядкованому навушнику 10b навушники 10 можуть обмінюватися повідомленнями за методом "запит/відгук", такими як повідомлення протоколу керуючих повідомлень в Інтернеті (ICMP). ICMP-повідомлення можуть бути, наприклад, повідомленнями "ехо-запиту" і "еховідповіді". Наприклад, головний навушник 10a може передавати ICMP-повідомлення "ехозапиту", а підпорядкований навушник 10b може, в свою чергу, передавати ICMP-повідомлення "ехо-відповіді" головному навушнику 10a. Підпорядкований навушник 10b може регулювати позицію свого буфера на основі ICMP-повідомлень, щоб синхронізуватися з головним навушником. У іншому варіанті здійснення навушники можуть обчислювати регулювання своїх внутрішніх таймерів на основі, для головного навушника, часової різниці між тим, коли він передав своє повідомлення, і тим, коли він прийняв відповідь від підпорядкованого навушника. Підпорядкований навушник може регулювати свій внутрішній таймер на основі часового періоду між тим, коли він передав свою відповідь, і наступним запитом, прийнятим від головного навушника. Як згадано вище, головний і підпорядкований навушники можуть змінювати ролі головного і підпорядкованого під час роботи. У одному варіанті здійснення один з навушників запрограмований починати як головний, при ввімкненні, а інший навушник, що діє як 5 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 55 60 підпорядкований, шукає адресу, таку як IP-адреса, головного навушника 10a, при ввімкненні. У одному варіанті здійснення навушники можуть змінювати ролі між головним і підпорядкованим після деякого заздалегідь визначеного часового періоду роботи. У такому варіанті здійснення, після заздалегідь визначеного часового періоду, підпорядкований навушник може приймати на себе роль головного, а головний навушник може приймати на себе роль підпорядкованого. У іншому варіанті здійснення дія користувача навушників може запускати перемикання. Наприклад, якщо користувач введе в дію елемент керування одного з навушників, щоб змінювати джерело, приведення в дію елемента керування користувачем може спричиняти зміну ролей навушників. У іншому варіанті здійснення навушники можуть містити схему, яка спостерігає в реальному часі за ресурсом акумулятора або напругою акумулятора джерела живлення навушника (наприклад, акумуляторного блока). Навушники 10a, 10b можуть змінювати ролі на основі реального часу, що залишився, роботи акумулятора навушників. Код або вбудоване програмне забезпечення, яке дозволяє навушникам змінювати ролі, може бути збережено в блоках 122 енергонезалежної пам'яті навушників і виконуватися процесорними блоками 114. У іншому варіанті здійснення, для того щоб синхронізувати навушники, до передачі пакетів стану буфера від головного до підпорядкованого, навушники будуть досягати синхронізованого відтворення цифрового звуку, синхронізуючи свої внутрішні таймери і використовуючи синхронізовані таймери, щоб починати відтворення в загальний запланований час. Якщо відтворення починається в один і той же час, навушники будуть залишатися синхронізованими, оскільки їх внутрішні таймери зберігаються синхронізованими під час відтворення. З метою синхронізації відтворення цифрового аудіо таймери повинні вважатися синхронізованими, якщо часова різниця між ними менша 30 мс, але переважно менша 500 мкс. Синхронізація таймерів може бути досягнута за допомогою використання цифрового або аналогового "тактового" радіоімпульсу або сигналу, який повинен транслюватися з частотою, вищою, ніж бажана часова різниця між двома таймерами (переважно на порядок величини), зовнішнім джерелом або одним з навушників. У одному варіанті здійснення тактовий сигнал може передаватися одним і тим же радіомодулем, що використовується для передачі аудіоданих між навушниками, але в інших варіантах здійснення кожний навушник може містити другий радіомодуль - один для тактового сигналу і один для цифрового аудіо. Радіомодуль для тактового сигналу переважно є радіомодулем з низьким споживанням енергії і вузькою смугою пропускання і переважно має малий радіус дії. У Wi-Fi варіанті здійснення, представленому раніше, головний навушник 10a може відправляти тактовий сигнал підпорядкованому навушнику 10b по другому радіоканалу, що надається другим радіомодулем, який відрізняється від Wi-Fi радіоканалу. Тому, згідно з різними варіантами здійснення, даний винахід спрямований на пристрій, який містить перший і другий пристрої акустичного гучномовця (наприклад, навушники). Перший пристрій акустичного гучномовця містить перший акустичний перетворювач і перший приймачпередавач, причому перший приймач-передавач приймає і передає бездротові сигнали. Другий пристрій акустичного гучномовця містить другий акустичний перетворювач і другий приймачпередавач, причому другий приймач-передавач приймає і передає бездротові сигнали. Перший і другий пристрої гучномовців зв'язані бездротовим чином. Перший пристрій акустичного гучномовця передає бездротовим чином другому пристрою акустичного гучномовця дані, які містять (1) цифрові аудіодані і (2) дані синхронізації. Цифрові аудіодані передаються по протоколу зв'язку на основі з'єднання, а дані синхронізації передаються по протоколу зв'язку без з'єднання. Згідно з різними реалізаціями, цифрові аудіодані, відправлені по протоколу зв'язку на основі з'єднання, містять пакети даних по протоколу TCP/IP. Дані синхронізації, відправлені по протоколу зв'язку без з'єднання, можуть містити пакети даних по протоколу UDP або ICMPповідомлення. Цифрові аудіодані, передані першим пристроєм акустичного гучномовця другому пристрою акустичного гучномовця, можуть містити прийняті цифрові аудіодані, які були буферизовані в першому буфері першого акустичного аудіопристрою і прийняті з бездротового цифрового джерела аудіо по першій бездротовій лінії зв'язку. Перший пристрій акустичного гучномовця може бездротовим чином передавати дані другому пристрою акустичного гучномовця по другій бездротовій лінії зв'язку. Перша бездротова лінія зв'язку може містити WiFi лінію зв'язку, і друга бездротова лінія зв'язку може містити Wi-Fi лінію зв'язку. Дані синхронізації можуть містити аудіодані відтворення першого пристрою акустичного гучномовця або дані синхронізації таймера (такі як тактовий сигнал). Дані синхронізації можуть містити дані про стан буфера першого буфера першого пристрою акустичного гучномовця. Другий пристрій акустичного гучномовця може містити другий буфер для буферизації цифрових аудіоданих, 6 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 прийнятих від першого пристрою акустичного гучномовця. Перший пристрій акустичного гучномовця може періодично передавати дані синхронізації другому пристрою акустичного гучномовця. Другий пристрій акустичного гучномовця може бути сконфігурований з можливістю відстежувати часові інтервали між прийомом даних синхронізації від першого пристрою акустичного гучномовця. Другий пристрій акустичного гучномовця може бути сконфігурований з можливістю обчислювати регулювання стану другого буфера другого пристрою акустичного гучномовця на основі відстежених часових інтервалів між прийомом даних синхронізації від першого пристрою акустичного гучномовця. Перший і другий пристрої акустичного гучномовця можуть бути сконфігуровані так, що після періоду роботи другий пристрій акустичного гучномовця передає бездротовим чином першому пристрою акустичного гучномовця (1) цифрові аудіодані по протоколу зв'язку на основі з'єднання і (2) дані синхронізації по протоколу зв'язку без з'єднання. У інших різних варіантах здійснення даний винахід спрямований на спосіб синхронізації відтворення аудіо першим і другим пристроями акустичного гучномовця (такими як навушники), в яких перший і другий пристрій акустичного гучномовця зв'язані бездротовим чином. Спосіб може містити передачу бездротовим чином першим пристроєм акустичного гучномовця другому пристрою акустичного гучномовця даних, які містять (1) цифрові аудіодані і (2) дані синхронізації. Цифрові аудіодані передаються по протоколу зв'язку на основі з'єднання, а дані синхронізації передаються по протоколу зв'язку без з'єднання. Згідно з різними реалізаціями спосіб може додатково містити етапи, на яких: приймають бездротовим чином першим пристроєм акустичного гучномовця цифрові аудіодані від бездротового цифрового джерела аудіо по першій бездротовій лінії зв'язку; і буферизують першим пристроєм акустичного гучномовця цифрові аудіодані з бездротового цифрового джерела аудіо в першому буфері першого пристрою акустичного гучномовця. Цифрові аудіодані, передані першим пристроєм акустичного гучномовця другому пристрою акустичного гучномовця, можуть містити цифрові аудіодані, буферизовані в першому буфері першого пристрою акустичного гучномовця. Спосіб може також містити етап, на якому відстежують другим пристроєм акустичного гучномовця часові інтервали між прийомом даних синхронізації від першого пристрою акустичного гучномовця. Спосіб може також містити етап, на якому обчислюють другим пристроєм акустичного гучномовця регулювання стану другого буфера другого пристрою акустичного гучномовця на основі відстежених часових інтервалів між прийомом даних синхронізації від першого пристрою акустичного гучномовця. Спосіб може також містити етап, на якому, після періоду роботи, передають бездротовим чином другим пристроєм акустичного гучномовця першому пристрою акустичного гучномовця (1) цифрові аудіодані по протоколу зв'язку на основі з'єднання і (2) дані синхронізації по протоколу зв'язку без з'єднання. Приклади, представлені в даному документі, призначені для ілюстрації потенційних і конкретних реалізацій варіантів здійснення. Зрозуміло, що приклади призначені, головним чином, для цілей ілюстрації для фахівців в даній галузі техніки. Конкретний аспект або аспекти прикладів не призначений(і), щоб обмежувати об'єм описаних варіантів здійснення. Креслення і описи варіантів здійснення були спрощені, щоб ілюструвати елементи, які є відповідними для зрозумілого пояснення варіантів здійснення, в той же час опускаючи, з метою ясності, інші елементи. У різних варіантах здійснення, розкритих в даному документі, один компонент може бути замінений множиною компонентів, і множина компонентів може бути замінена одним компонентом, щоб виконувати дану функцію або функції. За винятком того, де така заміна не зможе функціонувати, така заміна знаходиться в межах наміченого об'єму варіантів здійснення. У той час як в даному документі були описані різні варіанти здійснення, потрібно розуміти, що різні модифікації, зміни і адаптація в цих варіантах здійснення можуть бути зрозумілими фахівцям в даній галузі техніки з отриманням щонайменше деяких з переваг. Розкриті варіанти здійснення, отже, передбачають включення в себе всіх таких модифікацій, змін і адаптації без відступу від об'єму варіантів здійснення, які викладені в даному документі. ФОРМУЛА ВИНАХОДУ 55 1. Пристрій, що містить: перший пристрій акустичного гучномовця, що містить перший акустичний перетворювач і перший приймач-передавач, причому перший приймач-передавач приймає і передає бездротові сигнали; і другий пристрій акустичного гучномовця, що містить другий акустичний перетворювач 7 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 55 і другий приймач-передавач, причому другий приймач-передавач приймає і передає бездротові сигнали, а перший і другий пристрої гучномовців зв'язані бездротовим чином, при цьому: перший пристрій акустичного гучномовця передає бездротовим чином другому пристрою акустичного гучномовця дані, які містять (1) цифрові аудіодані і (2) дані синхронізації; перший пристрій акустичного гучномовця передає бездротовим чином цифрові аудіодані другому акустичному гучномовцю по протоколу зв'язку на основі з'єднання; і перший пристрій акустичного гучномовця передає бездротовим чином дані синхронізації другому акустичному гучномовцю по протоколу зв'язку без з'єднання. 2. Пристрій за п. 1, в якому цифрові аудіодані, відправлені по протоколу зв'язку на основі з'єднання, містять пакети даних по протоколу TCP/IP. 3. Пристрій за п. 1, в якому дані синхронізації, відправлені по протоколу зв'язку без з'єднання, містять пакети даних по протоколу UDP. 4. Пристрій за п. 1, в якому дані синхронізації, відправлені по протоколу зв'язку без з'єднання, містять ІСМР-повідомлення. 5. Пристрій за п. 1, в якому: цифрові аудіодані, відправлені по протоколу зв'язку на основі з'єднання, містять пакети даних по протоколу TCP/IP; і дані синхронізації, відправлені по протоколу зв'язку без з'єднання, містять пакети даних по протоколу UDP. 6. Пристрій за п. 1, в якому перший пристрій акустичного гучномовця містить перший навушник, а другий пристрій акустичного гучномовця містить другий навушник. 7. Пристрій за п. 1, в якому цифрові аудіодані, передані першим пристроєм акустичного гучномовця другому пристрою акустичного гучномовця, містять прийняті цифрові аудіодані, які були буферизовані в першому буфері першого акустичного аудіопристрою і прийняті з бездротового цифрового аудіоджерела по першій бездротовій лінії зв'язку. 8. Пристрій за п. 7, в якому перший пристрій акустичного гучномовця бездротовим чином передає дані другому пристрою акустичного гучномовця по другій бездротовій лінії зв'язку. 9. Пристрій за п. 8, в якому: перша бездротова лінія зв'язку містить Wi-Fi лінію зв'язку; і друга бездротова лінія зв'язку містить Wi-Fi лінію зв'язку. 10. Пристрій за п. 1, в якому дані синхронізації містять дані аудіовідтворення першого пристрою акустичного гучномовця. 11. Пристрій за п. 1, в якому дані синхронізації містять дані тактової синхронізації. 12. Пристрій за п. 11, в якому дані тактової синхронізації містять тактовий сигнал. 13. Пристрій за п. 7, в якому дані синхронізації містять дані стану буфера першого буфера першого пристрою акустичного гучномовця. 14. Пристрій за п. 7, в якому другий пристрій акустичного гучномовця містить другий буфер для буферизації цифрових аудіоданих, прийнятих від першого пристрою акустичного гучномовця. 15. Пристрій за п. 14, в якому перший пристрій акустичного гучномовця періодично передає дані синхронізації другому пристрою акустичного гучномовця. 16. Пристрій за п. 15, в якому другий пристрій акустичного гучномовця сконфігурований з можливістю відстежувати часові інтервали між прийомом даних синхронізації від першого пристрою акустичного гучномовця. 17. Пристрій за п. 16, в якому другий пристрій акустичного гучномовця сконфігурований з можливістю обчислення регулювання стану другого буфера другого пристрою акустичного гучномовця на основі відстежених часових інтервалів між прийомом даних синхронізації від першого пристрою акустичного гучномовця. 18. Пристрій за п. 1, в якому перший і другий пристрої акустичного гучномовця сконфігуровані так, що після періоду роботи другий пристрій акустичного гучномовця передає бездротовим чином першому пристрою акустичного гучномовця (1) цифрові аудіодані по протоколу зв'язку на основі з'єднання і (2) дані синхронізації по протоколу зв'язку без з'єднання. 19. Спосіб синхронізації відтворення аудіо першим і другим пристроями акустичного гучномовця, при цьому перший і другий пристрої акустичного гучномовця зв'язані бездротовим чином, причому спосіб включає етапи, на яких: передають бездротовим чином за допомогою першого пристрою акустичного гучномовця другому пристрою акустичного гучномовця дані, які містять (1) цифрові аудіодані і (2) дані синхронізації, при цьому: перший пристрій акустичного гучномовця передає бездротовим чином цифрові аудіодані другому пристрою акустичного гучномовця по протоколу зв'язку на основі з'єднання, і 8 UA 105805 C2 5 10 15 20 25 30 35 40 45 50 перший пристрій акустичного гучномовця передає бездротовим чином дані синхронізації другому пристрою акустичного гучномовця по протоколу зв'язку без з'єднання. 20. Спосіб за п. 19, в якому цифрові аудіодані, відправлені по протоколу зв'язку на основі з'єднання, містять пакети даних по протоколу TCP/IP. 21. Спосіб за п. 19, в якому дані синхронізації, відправлені по протоколу зв'язку без з'єднання, містять пакети даних по протоколу UDP. 22. Спосіб за п. 19, в якому дані синхронізації, відправлені по протоколу зв'язку без з'єднання, містять ІСМР-повідомлення. 23. Спосіб за п. 19, в якому: цифрові аудіодані, відправлені по протоколу зв'язку на основі з'єднання, містять пакети даних по протоколу TCP/IP; і дані синхронізації, відправлені по протоколу зв'язку без з'єднання, містять пакети даних по протоколу UDP. 24. Спосіб за п. 19, в якому перший пристрій акустичного гучномовця містить перший навушник, а другий пристрій акустичного гучномовця містить другий навушник. 25. Спосіб за п. 19, що додатково містить етапи, на яких: приймають бездротовим чином за допомогою першого пристрою акустичного гучномовця цифрові аудіодані від бездротового цифрового аудіоджерела по першій бездротовій лінії зв'язку; і буферизують за допомогою першого пристрою акустичного гучномовця цифрові аудіодані від бездротового цифрового аудіоджерела в першому буфері першого пристрою акустичного гучномовця, при цьому цифрові аудіодані, передані першим пристроєм акустичного гучномовця другому пристрою акустичного гучномовця, містять цифрові аудіодані, буферизовані в першому буфері першого пристрою акустичного гучномовця. 26. Спосіб за п. 25, в якому перший пристрій акустичного гучномовця бездротовим чином передає дані другому пристрою акустичного гучномовця по другій бездротовій лінії зв'язку. 27. Спосіб за п. 26, в якому: перша бездротова лінія зв'язку містить Wi-Fi лінію зв'язку; і друга бездротова лінія зв'язку містить Wi-Fi лінію зв'язку. 28. Спосіб за п. 19, в якому дані синхронізації містять дані відтворення аудіо першого пристрою акустичного гучномовця. 29. Спосіб за п. 19, в якому дані синхронізації містять дані тактової синхронізації. 30. Спосіб за п. 29, в якому дані тактової синхронізації містять тактовий сигнал. 31. Спосіб за п. 25, в якому дані синхронізації містять дані стану буфера першого буфера першого пристрою акустичного гучномовця. 32. Спосіб за п. 25, в якому другий пристрій акустичного гучномовця містить другий буфер для буферизації цифрових аудіоданих, прийнятих від першого пристрою акустичного гучномовця. 33. Спосіб за п. 32, в якому перший пристрій акустичного гучномовця періодично передає дані синхронізації другому пристрою акустичного гучномовця. 34. Спосіб за п. 33, що додатково включає етап, на якому відстежують, за допомогою другого пристрою акустичного гучномовця, часові інтервали між прийомом даних синхронізації від першого пристрою акустичного гучномовця. 35. Спосіб за п. 34, що додатково включає етап, на якому обчислюють за допомогою другого пристрою акустичного гучномовця регулювання стану другого буфера другого пристрою акустичного гучномовця на основі відстежених часових інтервалів між прийомом даних синхронізації від першого пристрою акустичного гучномовця. 36. Спосіб за п. 19, що додатково включає етап, на якому, після періоду роботи, передають бездротовим чином за допомогою другого пристрою акустичного гучномовця першому пристрою акустичного гучномовця (1) цифрові аудіодані по протоколу зв'язку на основі з'єднання і (2) дані синхронізації по протоколу зв'язку без з'єднання. 9 UA 105805 C2 10 UA 105805 C2 11 UA 105805 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
