Стенд для визначення акустичної ефективності протишумних навушників

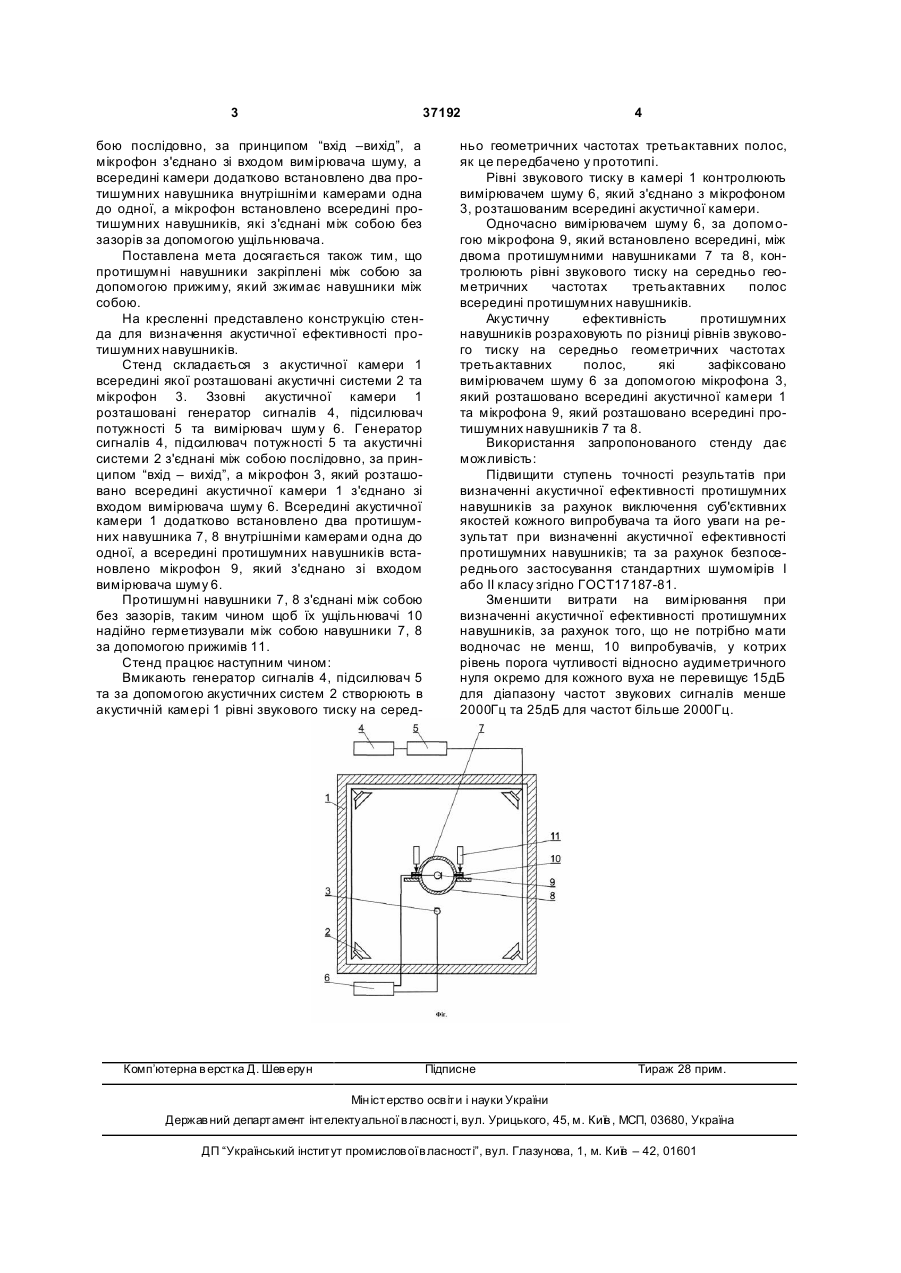

1. Стенд для визначення акустичної ефективності протишумних навушників, що складається з акустичної камери, всередині якої розташовані акустичні системи та мікрофон, а зовні акустичної 3 37192 бою послідовно, за принципом “вхід –вихід”, а мікрофон з'єднано зі входом вимірювача шуму, а всередині камери додатково встановлено два протишумних навушника внутрішніми камерами одна до одної, а мікрофон встановлено всередині протишумних навушників, які з'єднані між собою без зазорів за допомогою ущільнювача. Поставлена мета досягається також тим, що протишумні навушники закріплені між собою за допомогою прижиму, який зжимає навушники між собою. На кресленні представлено конструкцію стенда для визначення акустичної ефективності протишумних навушників. Стенд складається з акустичної камери 1 всередині якої розташовані акустичні системи 2 та мікрофон 3. Ззовні акустичної камери 1 розташовані генератор сигналів 4, підсилювач потужності 5 та вимірювач шум у 6. Генератор сигналів 4, підсилювач потужності 5 та акустичні системи 2 з'єднані між собою послідовно, за принципом “вхід – вихід”, а мікрофон 3, який розташовано всередині акустичної камери 1 з'єднано зі входом вимірювача шуму 6. Всередині акустичної камери 1 додатково встановлено два протишумних навушника 7, 8 внутрішніми камерами одна до одної, а всередині протишумних навушників встановлено мікрофон 9, який з'єднано зі входом вимірювача шуму 6. Протишумні навушники 7, 8 з'єднані між собою без зазорів, таким чином щоб їх ущільнювачі 10 надійно герметизували між собою навушники 7, 8 за допомогою прижимів 11. Стенд працює наступним чином: Вмикають генератор сигналів 4, підсилювач 5 та за допомогою акустичних систем 2 створюють в акустичній камері 1 рівні звукового тиску на серед Комп’ютерна в ерстка Д. Шев ерун 4 ньо геометричних частотах третьактавних полос, як це передбачено у прототипі. Рівні звукового тиску в камері 1 контролюють вимірювачем шуму 6, який з'єднано з мікрофоном 3, розташованим всередині акустичної камери. Одночасно вимірювачем шуму 6, за допомогою мікрофона 9, який встановлено всередині, між двома протишумними навушниками 7 та 8, контролюють рівні звукового тиску на середньо геометричних частотах третьактавних полос всередині протишумних навушників. Акустичну ефективність протишумних навушників розраховують по різниці рівнів звукового тиску на середньо геометричних частотах третьактавних полос, які зафіксовано вимірювачем шуму 6 за допомогою мікрофона 3, який розташовано всередині акустичної камери 1 та мікрофона 9, який розташовано всередині протишумних навушників 7 та 8. Використання запропонованого стенду дає можливість: Підвищити ступень точності результатів при визначенні акустичної ефективності протишумних навушників за рахунок виключення суб'єктивних якостей кожного випробувача та його уваги на результат при визначенні акустичної ефективності протишумних навушників; та за рахунок безпосереднього застосування стандартних шумомірів І або II класу згідно ГОСТ17187-81. Зменшити витрати на вимірювання при визначенні акустичної ефективності протишумних навушників, за рахунок того, що не потрібно мати водночас не менш, 10 випробувачів, у котрих рівень порога чутливості відносно аудиметричного нуля окремо для кожного вуха не перевищує 15дБ для діапазону частот звукових сигналів менше 2000Гц та 25дБ для частот більше 2000Гц. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
