Зубова борона

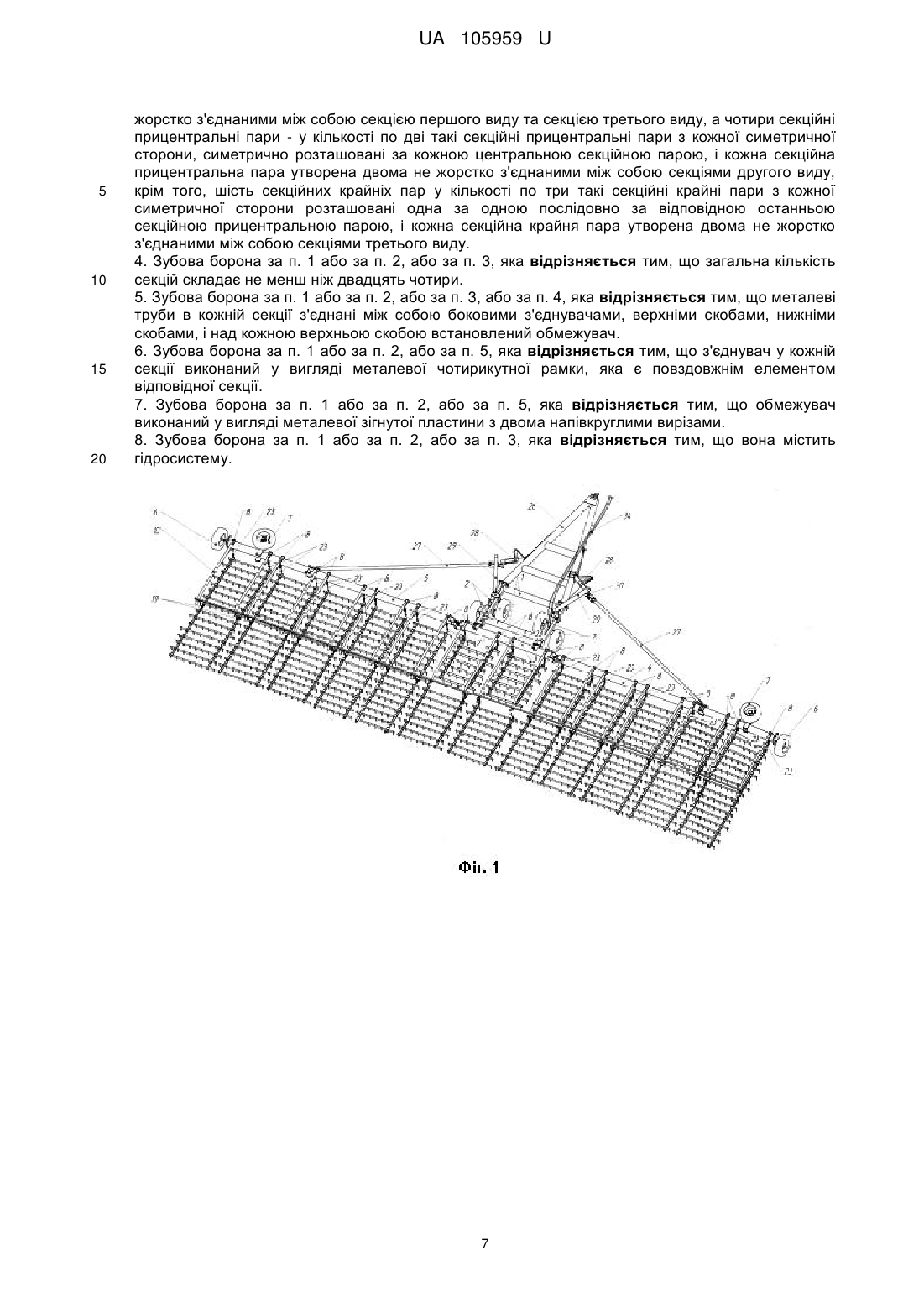

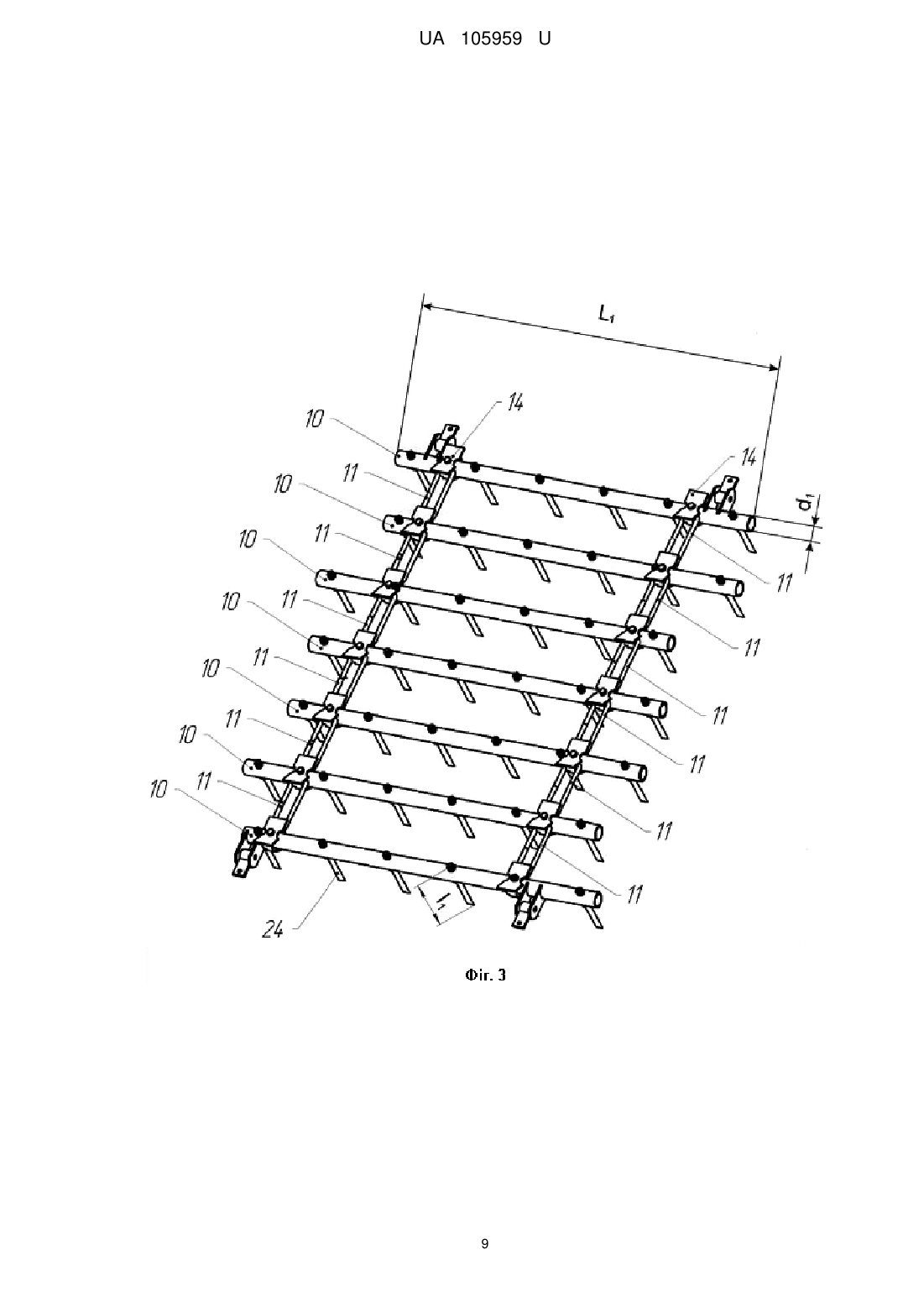

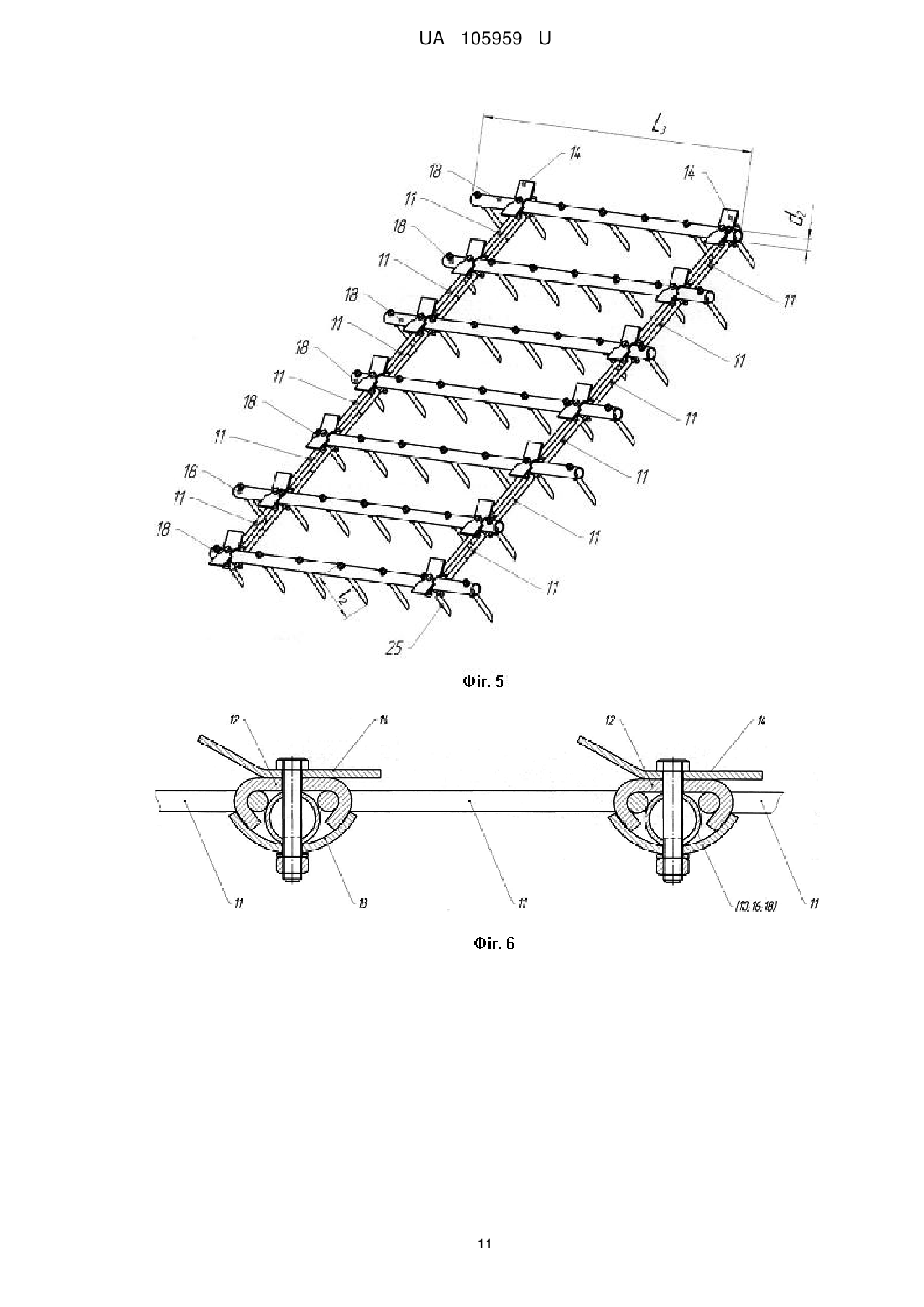

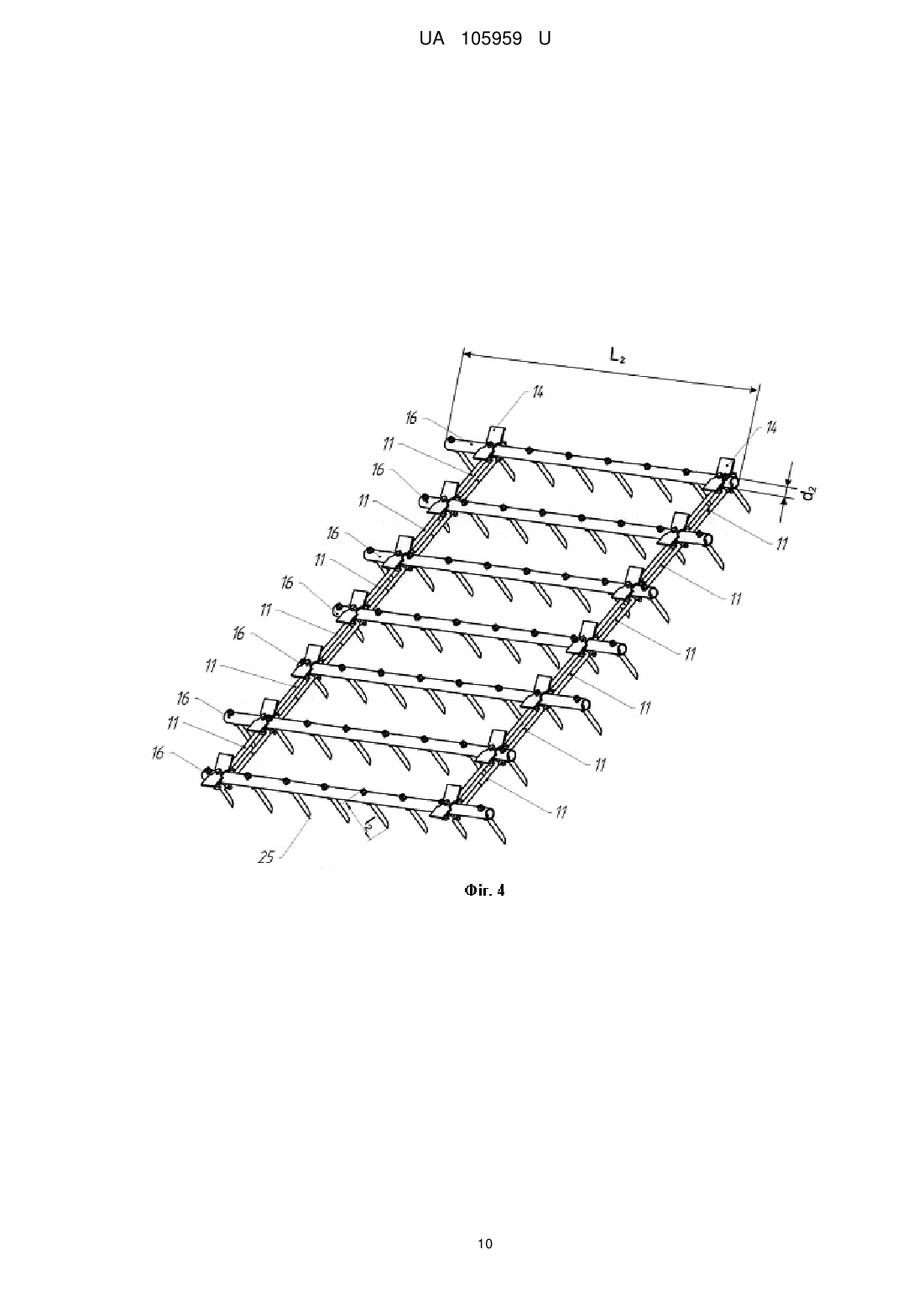

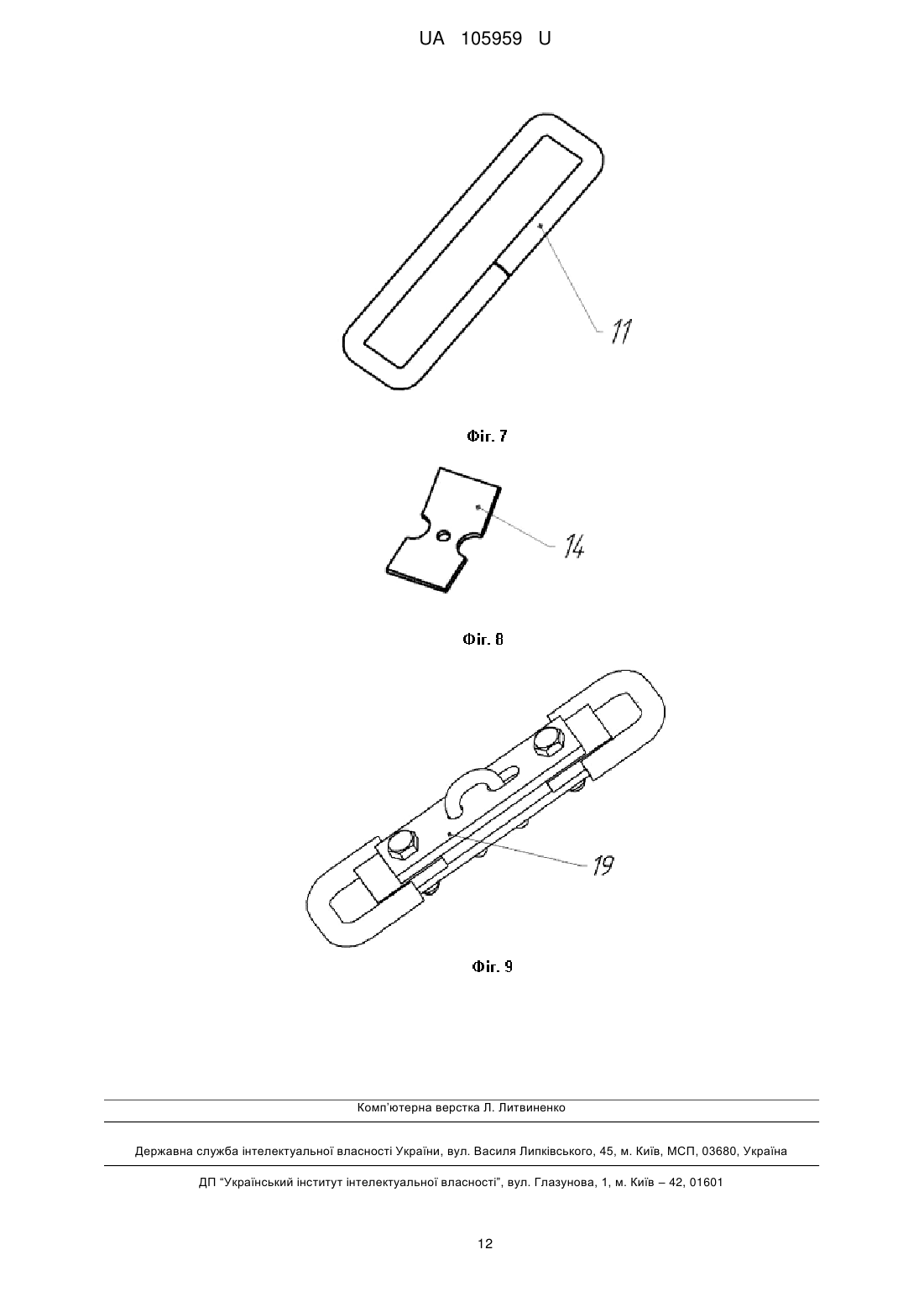

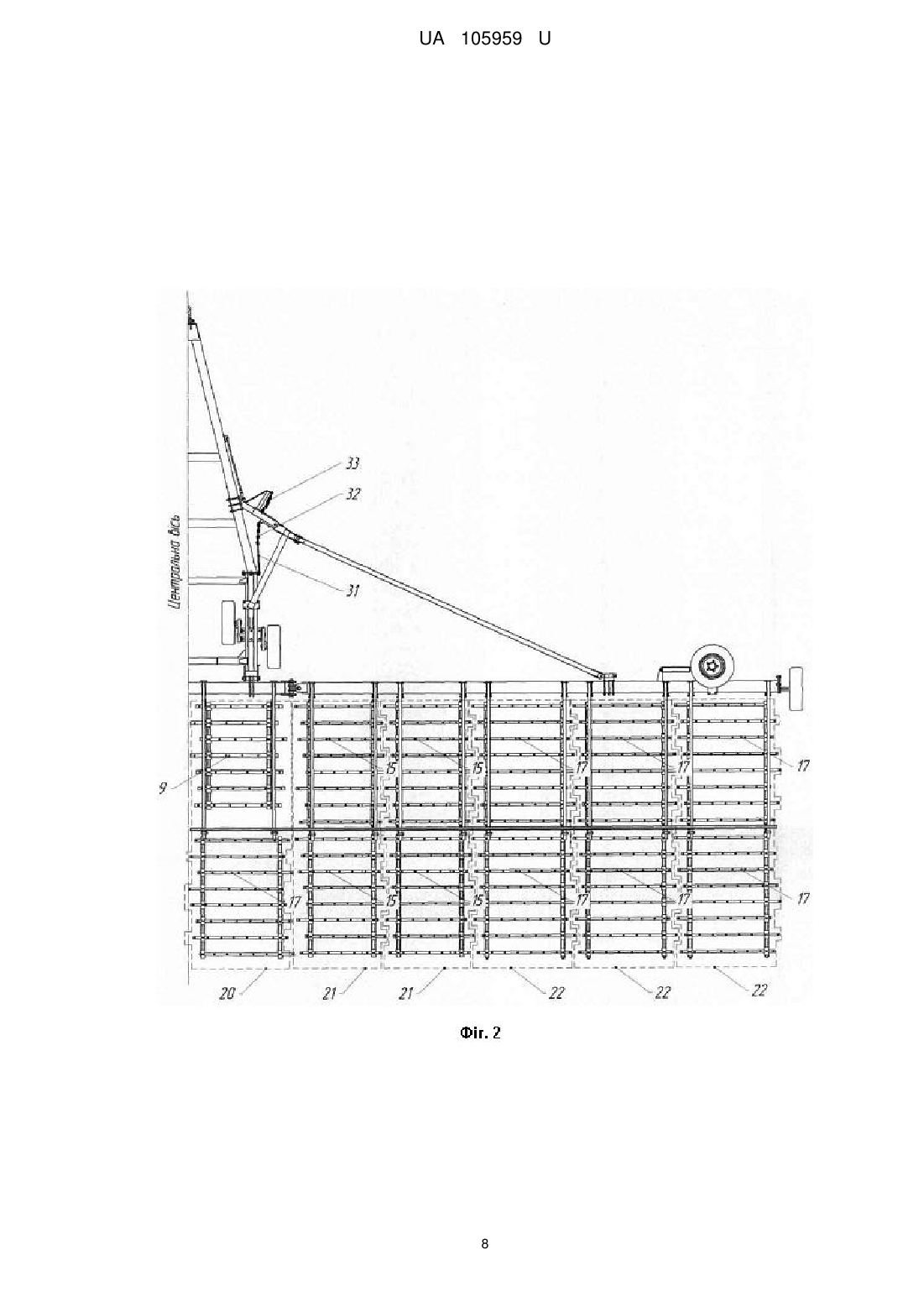

Реферат: Зубова борона містить раму, балки, до яких закріплені секції, що виконані зі скріплених між собою окремих поперечних та поздовжніх елементів з вертикально закріпленими на них зубами, ланцюги, з'єднувальні елементи, причіпний пристрій. В усіх секціях борони окремі поперечні елементи виконані у вигляді скріплених між собою паралельно розташованих металевих труб, і секції борони виконані у трьох різновидах, кожен з яких характеризується певними кількісними параметрами співвідношення діаметра металевих труб та їх довжин. Кожна секція першого виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:2528 відповідно. Кожна секція другого виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:3335 відповідно. Кожна секція третього виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:3840 відповідно. Кількість металевих труб у кожній секції першого виду складає не більш ніж сім, а кількість металевих труб у кожній секції другого виду та у кожній секції третього виду складає не менш ніж сім. Співвідношення довжини кожного зуба в секції першого виду до довжини кожного зуба в секції другого виду або до довжини кожного зуба в секції третього виду складає 1,151,3:1 відповідно. UA 105959 U (12) UA 105959 U UA 105959 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до зубових борін, які призначені для розпушення верхнього шару ґрунту, руйнування його кірки і вирівнювання гребенів, для обробітки полів з ціллю знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Відома зубова борона, яка складається з рами, зубів, інших елементів (Патент України на корисну модель № 57861, МПК А01В 19/02 публ. 10.03.2011, бюл. № 5 [1]). Це технічне рішення направлено на підвищення якості боронування та надійності, але така конструкція не дозволяє забезпечити підвищену ефективність розпушення верхнього шару ґрунту, самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Відома також зубова борона, яка складається з рами, зубів, поперечних та поздовжніх планок (Халанский В.М., Горбачева И.В. Сельскохозяйственные машины. Издательство "КолосС", Москва, 2003. [2]). Така борона призначена для боронування верхнього шару ґрунту, однак така конструкція не дозволяє забезпечити підвищену ефективність розпушення верхнього шару ґрунту, достатнє самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Відома зубова борона, яка складається з рами, зубів, планок (Патент Російської Федерації на винахід № 2278485, МПК А01В 19/02, 20.06.2006 [3]). Таке конструктивне виконання направлено на підвищення якості розпушення ґрунту, самоочищення, але воно має резерв для удосконалення щодо підвищення ефективності розпушення верхнього шару ґрунту, ефективності самоочищення зубів борони від рослинних решток, бур'янів. Відома також зубова борона, яка складається з поздовжніх та поперечних планок, до яких закріплені зуби (Патент України на винахід № 78354, МПК А01В 33/00, публ. 15.03.2007, бюл. № 3[4]). Це технічне рішення направлено на підвищення універсальності зубових борін - така борона може бути використана для обробки полів з різним агрофоном, але вона не дозволяє забезпечити підвищену ефективність розпушення верхнього шару ґрунту, самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Відома зубова борона, яка включає раму, зуби, інші елементи (Патент України на корисну модель № 43960, МПК А01В 19/00, публ. 10.09.2009, бюл. № 17 [5]). Така борона дозволяє підвищити якість боронування, надійність. Але вона не забезпечує підвищену ефективність рихлення верхнього шару ґрунту у значній мірі, самоочищення зубів борони від рослинних рештків, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Відома зубова борона, яка містить раму, зуби, планки (Патент Російської Федерації на корисну модель № 131558, МПК А01В 19/00, 27.08.2013 [6]). Конструкція цієї борони направлена на підвищення надійності її роботи, вирівнювання поверхні ґрунту, росту продуктивності, але вона не забезпечує підвищену ефективність розпушення верхнього шару ґрунту значною мірою, гарантоване самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Найближчим аналогом до заявленої корисної моделі є зубова борона, яка містить раму, балки, до яких закріплені секції, що виконані зі скріплених між собою окремих поперечних та поздовжніх елементів з вертикально закріпленими на них зубами, ланцюги, з'єднувальні елементи, причіпний пристрій (Ю.И. Воронов, Л.Η. Ковалев, А.Н. Устинов. Сельскохозяйственные машины. Издательство "Высшая школа", Москва, 1972, с. 57-60 [7]). Ця борона призначена для вирівнювання поверхні ґрунту перед посівом, для руйнування кірки, знищення бур'янів. Однак така борона не забезпечує при її використанні значного підвищення ефективності розпушення верхнього шару ґрунту, гарантоване самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. В основу корисної моделі поставлена задача створення удосконаленої зубової борони, яка б за рахунок нових елементів, їх взаємозв'язку, взаєморозташування, співвідношення кількісних параметрів, які характеризують складові елементи, дозволила б при її використанні забезпечити досягнення технічного результату, а саме - забезпечити підвищену на 25 % ефективність розпушення верхнього шару ґрунту, гарантоване повне самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях, а також поширити асортимент вітчизняного сільськогосподарського обладнання. Поставлена задача вирішується тим, що зубова борона містить раму, балки, до яких закріплені секції, що виконані зі скріплених між собою окремих поперечних та поздовжніх 1 UA 105959 U 5 10 15 20 25 30 35 40 45 50 55 60 елементів з вертикально закріпленими на них зубами, ланцюги, з'єднувальні елементи, причіпний пристрій. Новим в запропонованій зубовій бороні є те, що в усіх секціях окремі поперечні елементи борони виконані у вигляді скріплених між собою паралельно розташованих металевих труб; секції борони виконані у трьох різновидах, кожен з яких характеризується (певними) кількісними параметрами співвідношення діаметру металевих труб та їх довжин, а саме - кожна секція першого виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:2528 (від 1:25 до 1:28) відповідно; кожна секція другого виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:3335 (від 1:33 до 1:35) відповідно; кожна секція третього виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:3840 (від 1:38 до 1:40) відповідно; співвідношення довжини кожного зуба в секції першого виду до довжини кожного зуба в секції другого виду або до довжини кожного зуба в секції третього виду складає 1,151,3:1 (від 1,15:1 до 1,3:1) відповідно; при цьому кількість металевих труб у кожній секції першого виду складає не більш ніж сім, а кількість металевих труб у кожній секції другого виду та у кожній секції третього виду складає не менш ніж сім. Діаметр кожної металевої труби в секціях другого виду дорівнює діаметру кожної металевої труби в секціях третього виду, а діаметр кожної металевої труби в секціях першого виду більший, ніж діаметр кожної металевої труби в секціях другого виду або в секціях третього виду, при цьому співвідношення діаметра металевої труби в секції першого виду до діаметра металевої труби в секції другого виду або до діаметра металевої труби в секції третього виду складає 1,31,5:1 (від 1,3:1 до 1,5:1) відповідно. Секції борони скріплені між собою попарно не жорстко (з можливістю руху) - по дві секції в кожній секційній парі, і кожна така секційна пара закріплена тримачами до відповідних балок, при цьому усі секційні пари борони розташовані симетрично відносно центральної осі борони певним чином, а саме: дві секційні центральні пари розташовані по центру центральної осі борони, і кожна секційна центральна пара утворена не жорстко з'єднаними між собою секцією першого виду та секцією третього виду; чотири секційні прицентральні пари - у кількості по дві такі секційні прицентральні пари з кожної симетричної сторони, симетрично розташовані за кожною центральною секційною парою, і кожна секційна прицентральна пара утворена двома не жорстко з'єднаними між собою секціями другого виду; шість секційних крайніх пар у кількості по три такі секційні крайні пари з кожної симетричної сторони розташовані одна за одною послідовно за відповідною останньою секційною прицентральною парою, і кожна секційна крайня пара утворена двома не жорстко з'єднаними між собою секціями третього виду. Загальна кількість секцій складає не менш ніж двадцять чотири. Металеві труби в кожній секції з'єднані між собою боковими з'єднувачами, верхніми скобами, нижніми скобами, і над кожною верхньою скобою встановлений обмежувач. З'єднувач у кожній секції виконаний у вигляді металевої чотирикутної рамки, яка є повздовжнім елементом відповідної секції. Обмежувач виконаний у вигляді металевої зігнутої пластини з двома напівкруглими вирізами. Борона містить гідросистему. Практична реалізація - промислова здатність запропонованої зубової борони описана нижче. Запропонована зубова борона у статичному стані: Борона містить раму 1 з чотирма пневматичними колесами 2. До рами 1 шарнірно прикріплена центральна балка 3, до якої шарнірно закріплені симетрично бокові балки 4 і 5. По краях бокових балок 4 і 5 встановлені робочі колеса 6. Транспортні колеса 7 закріплені на бокових балках 4 та 5. До центральної балки 3 та до бокових балок 4 і 5 закріплені двадцять чотири тримачі 8. Робочими органами борони є секції, загальна кількість яких складає не менш ніж двадцять чотири. Кожна секція борони виконана зі скріплених між собою поперечних окремих елементів у вигляді паралельно розташованих між собою металевих труб, які зміщені одна відносно одної згідно з вимогами до конструкцій борін для забезпечення рівномірних відстаней між боріздками, які утворюються зубами при боронуванні. Секції борони виконані у трьох різновидах (мають три види), що характеризуються певними - різними за параметрами співвідношеннями діаметрів металевих труб та їх довжин. Кожна секція першого виду 9 2 UA 105959 U 5 10 15 20 25 30 35 40 45 50 55 60 виконана з однакових металевих за довжиною та діаметром труб зі співвідношенням діаметра d1 кожної металевої труби та її довжини L1 від 1:25 до 1:28 відповідно, таких секцій 9 - не менш ніж дві; металеві труби 10 з'єднані між собою боковими з'єднувачами 11, верхніми скобами 12, нижніми скобами 13, над верхньою скобою 13 встановлений обмежувач 14 (фіг. 3). З'єднувач 11 виконаний у вигляді металевої чотирикутної рамки (фіг. 7), яка є повздовжнім елементом відповідної секції: з'єднувачі 11 з кожної бокової сторони кожної секції розташовані послідовно. Обмежувач 14 виконаний у вигляді металевої зігнутої пластини з двома напівкруглими вирізами (фіг. 8). Кількість металевих труб 10 у кожній секції першого виду 9 складає не більш ніж сім. Кожна секція другого виду 15 виконана з однакових за довжиною та діаметром металевих труб 16 зі співвідношенням діаметра d2 кожної металевої труби 16 та її довжини L2 від 1:33 до 1:35 відповідно, таких секцій 15 - не менш ніж вісім; металеві труби 16 з'єднані між собою з'єднувачами 11, верхніми скобами 12, нижніми скобами 13, над верхньою скобою 13 встановлений обмежувач 14 (фіг. 4). Кількість металевих труб 16 у кожній секції другого виду 15 складає не менш ніж сім. Кожна секція третього виду 17 виконана з однакових за довжиною та діаметром металевих труб 18 зі співвідношенням діаметра d2 кожної металевої труби та її довжини L3 від 1:38 до 1:40 відповідно, таких секцій 17 - не менш ніж чотирнадцять; металеві труби 18 з'єднані між собою з'єднувачами 11, верхніми скобами 12, нижніми скобами 13, над верхньою скобою 13 встановлений обмежувач 14 (фіг. 5). Кількість металевих труб 18 у кожній секції третього виду 17 складає не менш ніж сім. Діаметр d2 кожної металевої труби 16 в секціях другого виду 15 дорівнює діаметру d2 кожної металевої труби 18 в секціях третього виду 17 (тому ці діаметри зазначені однаково d2), а діаметр d1 кожної металевої труби 10 в секціях першого виду 9 більший, ніж діаметр d2 кожної металевої труби 16 в секціях другого виду 17 або діаметра кожної металевої труби 18 в секціях третього виду 17: співвідношення діаметра d1 металевої труби 10 в секції першого виду 9 до діаметра d2 металевої труби 16 в секції другого виду 15 або металевої труби 18 в секції третього виду 18 складає від 1,3:1 до 1,5:1 відповідно. Кожні дві секції борони скріплені між собою в секційні пари (тобто скріплені попарно) двома з'єднувальними петлевидними елементами 19 (фіг. 8). Кожна така секційна пара закріплена до тримачів 8. Усі секційні пари борони утворені певним видом секцій та розташовані симетрично відносно центральної осі борони наступним чином. Кожна з двох секційних центральних пар 20 утворена з'єднаними між собою секцією першого виду 9 та секцією третього виду 17. Кожна з двох секційних центральних пар 20 симетрично розташована по обидві сторони центральної осі борони. Кожна з чотирьох секційних прицентральних пар 21 утворена двома з'єднаними між собою секціями другого виду 15. Чотири секційні прицентральні пари 21 розташовані симетрично - у кількості по дві такі секційні пари 21 з кожної симетричної сторони, за кожною центральною секційною парою 20. Кожна з шести секційних крайніх пар 22 утворена двома з'єднаними між собою секціями третього виду 17. Шість секційних крайніх пар 22 розташовані симетрично - у кількості по три такі секційні пари 22 з кожної симетричної сторони одна за одною (послідовно) за останньою секційною прицентральною парою 21. Кожна з секційних пар 20, 21 та 22 ланцюгами 23 прикріплені до тримачів 8. На кожній металевій трубі кожної секції перпендикулярно (вертикально) закріплені зуби, що мають ромбічну форму у перерізі. Кількість зубів на кожній металевій трубі в секціях борони складає: в секції першого виду 9 - не менш ніж шість зубів 24 (l1 - довжина зуба 9 - фіг. 3), в секції другого виду 15 - не менш ніж вісім зубів 25 (l2 - довжина зуба 25 - фіг. 4), в секції третього виду 17 - не менш ніж сім зубів 25 (12 - довжина зуба 25 - фіг. 5). Довжина l2 кожного зуба 25 в секціях другого виду 15 дорівнює довжині l2 кожного зуба у секціях третього виду 17 (тобто їх довжини однакові, тому зазначені однаково l2), а довжина l1 кожного зуба в секціях першого виду 9 більша, ніж довжина l2 кожного зуба в секціях другого виду 15 або в секціях третього виду 17: співвідношення довжини кожного зуба 24 в секції першого виду 9 до довжини кожного зуба 25 в секції другого виду 15 або до довжини кожного зуба 25 в секції третього виду 17 складає від 1,15:1 до 1,3:1. Усі зуби 24 та 25 закріплені на відповідних металевих трубах стандартними елементами самостопорними гайками, які як стандартні дрібні елементи цифровими позиціями не зазначені. З'єднувачі 11 у кожній секції борони являють собою послідовно розташовані повздовжні елементи. 3 UA 105959 U 5 10 15 20 25 30 35 40 45 50 55 Бокові балки 4 і 5 з'єднані з причіпним пристроєм 26 трикутної форми розтяжками 27 з замковим механізмом 28, та поворотним важелем 29, вісь 30 якого входить в замковий механізм 28 (фіг. 1). Між центральною балкою 3 і розтяжками 27 закріплений трос 31 з його ланцюгом 32 і пружиною 33. Трос 31 дозволяє автоматизувати процес складання і розкладання борони (фіг. 2). Гідросистема 34 (фіг. 1) містить гідроциліндри та інші стандартні конструктивні складові (цифровими позиціями як стандартні складові не зазначені). Суть запропонованої корисної моделі пояснено графічними зображеннями: Фіг. 1 - Загальний вигляд борони (по сім металевих труб у кожній секції першого виду, по вісім металевих труб у кожній секції другого виду та у кожній секції другого виду). Фіг. 2 - Одна (права) симетрична половина борони з цифровими зазначеннями секцій 9 першого, секцій 15 другого виду та секцій 17 третього виду та секційних пар 20, 21, 22. Фіг. 3 - Секція 9 першого виду (окреме зображення у випадку, коли кількість металевих труб складає сім). Фіг. 4 - Секція 15 другого виду (окреме зображення у випадку, коли кількість металевих труб складає сім). Фіг. 5 - Секція 17 третього виду (окреме зображення у випадку, коли кількість металевих труб складає сім). Фіг. 6 - Поперечний розріз з'єднання металевих труб в секції першого виду, в секції другого виду, в секції третього виду. Фіг. 7 - З'єднувач 11. Фіг. 8 - Обмежувач 14. Фіг. 9 - З'єднувальний петлевиглядовий металевий елемент 19. Специфікаційний перелік цифрових позначень елементів запропонованої борони: 1 - рама; 2 - пневматичні колеса; 3 - центральна балка; 4, 5 - бокові балки; 6 - робочі колеса; 7 - транспортні колеса; 8 - тримачі (у загальній кількості 24 тримача); 9 - секція першого виду; 10 - металева труба секції 9 першого виду; 11 - з'єднувач; 12 - верхня скоба; 13 - нижня скоба; 14 - обмежувач; 15 - секція другого виду; 16 - металева труба секції 15 другого виду; 17 - секція третього виду; 18 - металева труба секції 17 третього виду; 19 - з'єднувальний петлевидний металевий елемент; 20 - секційна центральна пара; 21 - секційна прицентральна пара; 22 - секційна крайня пара; 23 - ланцюг; 24 - зуб секції першого виду; 25 - зуб секції другого виду; зуб секції третього виду; 26 - причіпний пристрій; 27 - розтяжка; 28 - замковий механізм; 29 - поворотний важіль; 30 - вісь поворотного важеля; 31 - трос; 32 - ланцюг троса 31; 33 - пружина; 34 - гідросистема.Запропонована зубова борона працює наступним чином. 4 UA 105959 U 5 10 15 20 25 30 35 40 45 50 55 60 Спочатку для роботи борону налагоджують. Спеціальних органів управління ця борона не має. В робоче та в транспортне положення борона переводиться за допомогою гідросистеми 34 гідророзподільником із кабіни тракториста. Для роботи борону переводять із транспортного положення в робоче. Борона при роботі опирається на пневматичні колеса 2 рами 1 і на робочі колеса 6, а при транспортуванні - на пневматичні колеса 2 і на транспортні колеса 8. При робочому положенні борони трос 31 провисає, не заважаючи зачепу замкового механізму 28, а при транспортному положенні трос 31 натягується, і замковий механізм 28 виходить із зачеплення з віссю 30 поворотного важеля 29 і всі секції борони піднімаються від землі. Центральна балка 3 і бокові балки 4 і 5 повинні бути на одній лінії. Секції борони не повинні зачіпатися одна за одну. При русі борони секції 20, 21, 22 (підвішені на ланцюгах 23) погойдуються зі сторони в сторону, вверх-вниз, вправо-вліво і рухаються хвилеподібно, копіюючи рельєф поверхні, що сприяє вирівнюванню обробленого поля. Зуби 24 і зуби 25 гострим ребром, подібно ножу, легко врізаються в ґрунт і розбивають його на грудочки, руйнують ґрунтову кірку, розпушують верхній шар ґрунту, знищують бур'яни, особливо в стадії "білої ниточки". При забиванні зубів рослинними рештками та бур'янами усі металеві труби усіх секцій 20, 21, 22 провертаються до моменту, коли відповідні обмежувачі 14 упруться в з'єднувачі 11, зуби усіх секцій стають з нахилом до напрямку руху борони і рослинні рештки та бур'ян легко сповзають з них, а кожна металева труба незалежно одна від одної повертається у попереднє положення. Кожен обмежувач 14 знову утворює необхідний кут з відповідним з'єднувачем 11. Секції першого виду 9 з більшими за довжиною зубами 24 заробляють слід після транспортних коліс 2, при цьому кожен зуб робить свою самостійну борозну (боріздку) і не попадає в сусідню боріздку; боріздки, що залишаються після проходу зубів, знаходяться на однакових відстанях одна від одної. Сукупність усіх ознак запропонованої зубової борони, її нові ознаки дозволяють при її використанні забезпечити досягнення технічного результату, а саме - досягти підвищеної на 25 % ефективності розпушення верхнього шару ґрунту, гарантоване повне самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях, а також поширити асортимент вітчизняного сільськогосподарського обладнання. За рахунок нових ознак - виготовлення окремих поперечних елементів в усіх секціях борони у вигляді скріплених між собою паралельно розташованих металевих труб, виконання секцій борони у трьох різновидах, кожен з яких характеризується певними кількісними параметрами співвідношення діаметра металевих труб та їх довжин - у кожній секції першого виду співвідношенням діаметра металевої труби та її довжини від 1:25 до 1:28 відповідно, в кожній секції другого виду співвідношенням діаметра металевої труби та її довжини від 1:33 до 1:35 відповідно, у кожній секції третього виду співвідношенням діаметра металевої труби та її довжини від 1:38 до 1:40 відповідно, співвідношення довжини кожного зуба в секції першого виду до довжини кожного зуба в секції другого виду або до довжини кожного зуба в секції третього виду від 1,15:1 до 1,3:1 відповідно, певної кількості металевих труб в секціях кожного виду при використанні запропонованої зубової борони забезпечується досягнення технічного результату - підвищення на 25 % ефективності розпушення верхнього шару ґрунту, гарантоване повне самоочищення зубів борони від рослинних решток, бур'янів, знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях, а також поширення асортименту вітчизняного сільськогосподарського обладнання. Саме така конструкція рухомих секцій борони забезпечує оптимальний ступінь дроблення ґрунту, механічний вплив зубів борони на поверхню ґрунту, руйнування його кірки і вирівнювання гребенів. При цьому створюється рівномірний розпушуваний шар ґрунту, зменшується випаровування вологи, гарантовано повністю самоочищаються зуби борони від рослинних решток, бур'янів, здійснюється знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Досягнення технічного результату посилюється завдяки тому, що секції борони скріплені не жорстко (з можливістю руху) попарно - по дві секції в кожній секційній парі, і кожна така секційна пара закріплена тримачами до відповідних балок, усі секційні пари розташовані симетрично відносно центральної осі борони певним чином, загальна кількість секцій - не менш ніж двадцять чотири, запропоноване співвідношення діаметрів металевих труб, з'єднання металевих труб в кожній секції боковими з'єднувачами, верхніми скобами, нижніми скобами, наявність над кожною верхньою скобою обмежувача певної форми - кожна металева труба в кожній секції борони провертається (за необхідністю) незалежно від інших металевих труб секцій завдяки провертанню верхньої скоби у з'єднувач, при цьому максимальне провертання верхньої скоби обмежується обмежувачем. 5 UA 105959 U 5 10 15 20 25 30 35 40 45 50 55 60 Кількісні межі співвідношень параметрів, які характеризують конструкцію запропонованої зубової борони, саме у запропонованих співвідношеннях дозволяють при використанні борони досягти технічного результату - за межами цих характеристик технічний результат не досягається. Запропонований діапазон таких параметрів дозволяє також виробляти зубові борони диференційовано згідно з умовами їх використання. Запропонована зубова борона випробувана при обробці ґрунтів різного механічного складу. Результати випробувань показали, що необхідну якість роботи з досягненням технічного результату ця зубова борона забезпечує і може використовуватися у всіх ґрунтово-кліматичних зонах. Така борона призначена для розпушення верхнього шару ґрунту і вирівнювання гребенів, для обробітки полів з ціллю знищення бур'янів в стадії ниткового кореня, для руйнування ґрунтової кірки, для знищення однорічних бур'янів на парових полях. Використання запропонованої борони при боронуванні ґрунтів дозволяє забезпечити підвищену на 25 % ефективність розпушення верхнього шару ґрунту, гарантоване повне самоочищення зубів борони від рослинних решток, бур'янів та знищення бур'янів в стадії ниткового кореня та однорічних бур'янів на парових полях. Виробництво запропонованої борони дозволяє також поширити асортимент сучасного сільськогосподарського обладнання. Джерела інформації: 1. Патент України на корисну модель № 57861, МПК А01В 19/02 публ. 10.03.2011, бюл. № 5. 2. Халанский В.М., Горбачева И.В. Сельскохозяйственные машины. Издательство "КолосС", Москва, 2003. 3. Патент Російської Федерації на винахід № 2278485, МПК А01В 19/02, 20.06.2006. 4. Патент України на винахід № 78354, МПК А01В 33/00 публ. 15.03.2007, бюл. № 3. 5. Патент України на корисну модель № 43960, МПК А01В 19/00, публ. 10.09.2009, бюл. № 17. 6. Патент Російської Федерації на корисну модель № 131558, МПК А01В 19/00, 27.08.2013. 7. Ю.И. Воронов, Л.Н. Ковалев, А.Н. Устинов. Сельскохозяйственные машины. Издательство "Высшая школа", Москва, 1972, с. 57-60 – найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Зубова борона, яка містить раму, балки, до яких закріплені секції, що виконані зі скріплених між собою окремих поперечних та поздовжніх елементів з вертикально закріпленими на них зубами, ланцюги, з'єднувальні елементи, причіпний пристрій, яка відрізняється тим, що в усіх секціях борони окремі поперечні елементи виконані у вигляді скріплених між собою паралельно розташованих металевих труб, і секції борони виконані у трьох різновидах, кожен з яких характеризується певними кількісними параметрами співвідношення діаметра металевих труб та їх довжин, а саме кожна секція першого виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:2528 відповідно, а кожна секція другого виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:3335 відповідно, і кожна секція третього виду виконана з однакових за довжиною та діаметром металевих труб, кожна з яких характеризується співвідношенням діаметра металевої труби та її довжини 1:3840 відповідно, при цьому кількість металевих труб у кожній секції першого виду складає не більш ніж сім, а кількість металевих труб у кожній секції другого виду та у кожній секції третього виду складає не менш ніж сім, крім того, співвідношення довжини кожного зуба в секції першого виду до довжини кожного зуба в секції другого виду або до довжини кожного зуба в секції третього виду складає 1,151,3:1 відповідно. 2. Зубова борона за п. 1, яка відрізняється тим, що діаметр кожної металевої труби в секціях другого виду дорівнює діаметру кожної металевої труби в секціях третього виду, а діаметр кожної металевої труби в секціях першого виду більший, ніж діаметр кожної металевої труби в секціях другого виду або в секціях третього виду, при цьому співвідношення діаметра металевої труби в секції першого виду до діаметра металевої труби в секції другого виду або до діаметра металевої труби в секції третього виду складає 1,31,5:1 відповідно. 3. Зубова борона за п. 1 або за п. 2, яка відрізняється тим, що секції борони не жорстко скріплені між собою попарно - по дві секції в кожній секційній парі, і кожна така секційна пара закріплена тримачами до відповідних балок, при цьому усі секційні пари борони розташовані симетрично відносно центральної осі борони певним чином, а саме дві секційні центральні пари розташовані по центру центральної осі борони, і кожна секційна центральна пара утворена не 6 UA 105959 U 5 10 15 20 жорстко з'єднаними між собою секцією першого виду та секцією третього виду, а чотири секційні прицентральні пари - у кількості по дві такі секційні прицентральні пари з кожної симетричної сторони, симетрично розташовані за кожною центральною секційною парою, і кожна секційна прицентральна пара утворена двома не жорстко з'єднаними між собою секціями другого виду, крім того, шість секційних крайніх пар у кількості по три такі секційні крайні пари з кожної симетричної сторони розташовані одна за одною послідовно за відповідною останньою секційною прицентральною парою, і кожна секційна крайня пара утворена двома не жорстко з'єднаними між собою секціями третього виду. 4. Зубова борона за п. 1 або за п. 2, або за п. 3, яка відрізняється тим, що загальна кількість секцій складає не менш ніж двадцять чотири. 5. Зубова борона за п. 1 або за п. 2, або за п. 3, або за п. 4, яка відрізняється тим, що металеві труби в кожній секції з'єднані між собою боковими з'єднувачами, верхніми скобами, нижніми скобами, і над кожною верхньою скобою встановлений обмежувач. 6. Зубова борона за п. 1 або за п. 2, або за п. 5, яка відрізняється тим, що з'єднувач у кожній секції виконаний у вигляді металевої чотирикутної рамки, яка є повздовжнім елементом відповідної секції. 7. Зубова борона за п. 1 або за п. 2, або за п. 5, яка відрізняється тим, що обмежувач виконаний у вигляді металевої зігнутої пластини з двома напівкруглими вирізами. 8. Зубова борона за п. 1 або за п. 2, або за п. 3, яка відрізняється тим, що вона містить гідросистему. 7 UA 105959 U 8 UA 105959 U 9 UA 105959 U 10 UA 105959 U 11 UA 105959 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
