Пристрій для пневматичного транспортування сипких матеріалів

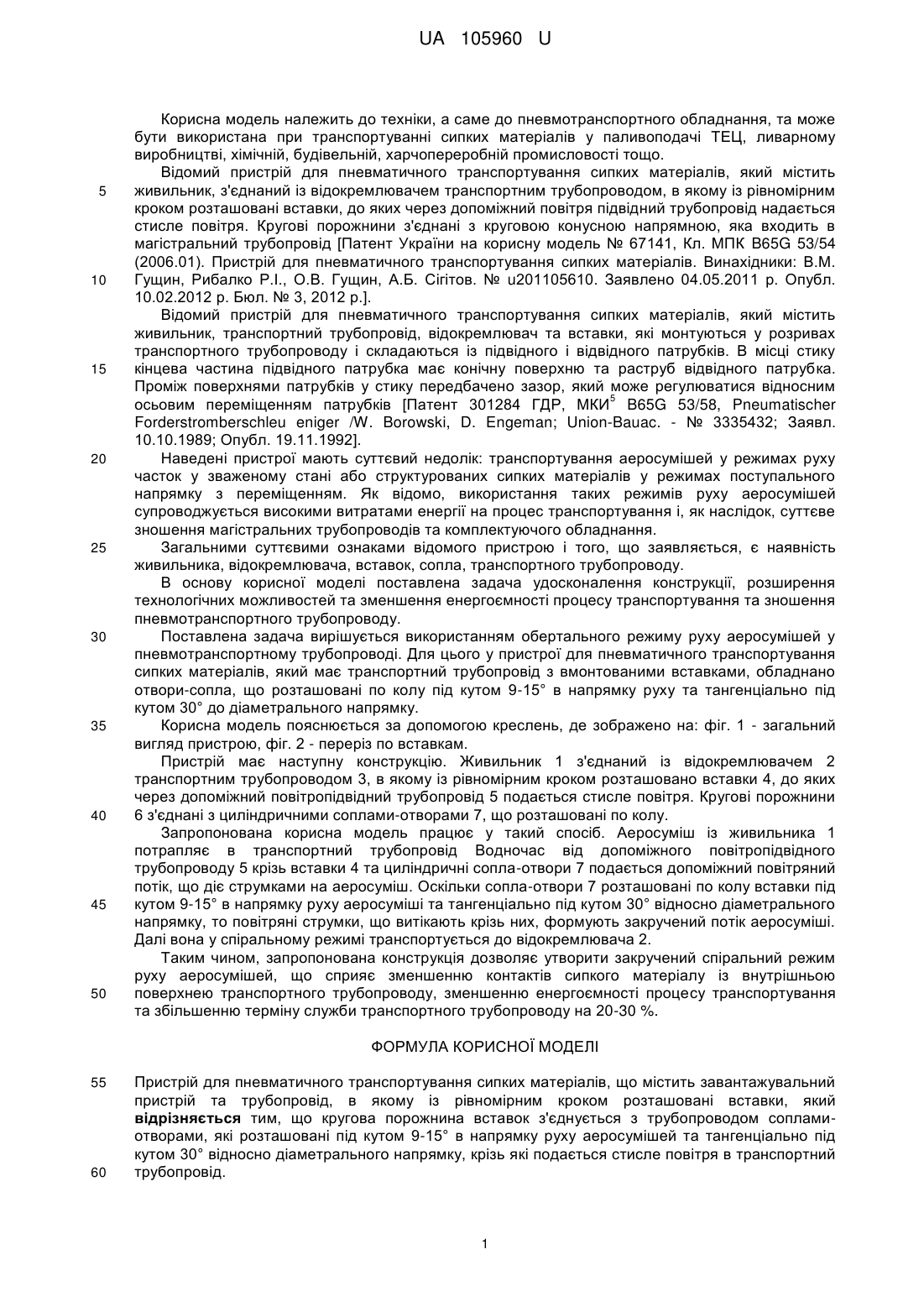

Реферат: Пристрій для пневматичного транспортування сипких матеріалів містить завантажувальний пристрій та трубопровід, в якому із рівномірним кроком розташовані вставки. Кругова порожнина вставок з'єднується з трубопроводом соплами-отворами, які розташовані під кутом 9-15° в напрямку руху аеросумішей та тангенціально під кутом 30° відносно діаметрального напрямку, крізь які подається стисле повітря в транспортний трубопровід. UA 105960 U (54) ПРИСТРІЙ ДЛЯ ПНЕВМАТИЧНОГО ТРАНСПОРТУВАННЯ СИПКИХ МАТЕРІАЛІВ UA 105960 U UA 105960 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки, а саме до пневмотранспортного обладнання, та може бути використана при транспортуванні сипких матеріалів у паливоподачі ТЕЦ, ливарному виробництві, хімічній, будівельній, харчопереробній промисловості тощо. Відомий пристрій для пневматичного транспортування сипких матеріалів, який містить живильник, з'єднаний із відокремлювачем транспортним трубопроводом, в якому із рівномірним кроком розташовані вставки, до яких через допоміжний повітря підвідний трубопровід надається стисле повітря. Кругові порожнини з'єднані з круговою конусною напрямною, яка входить в магістральний трубопровід [Патент України на корисну модель № 67141, Кл. МПК B65G 53/54 (2006.01). Пристрій для пневматичного транспортування сипких матеріалів. Винахідники: В.М. Гущин, Рибалко Р.І., О.В. Гущин, А.Б. Сігітов. № u201105610. Заявлено 04.05.2011 р. Опубл. 10.02.2012 р. Бюл. № 3, 2012 р.]. Відомий пристрій для пневматичного транспортування сипких матеріалів, який містить живильник, транспортний трубопровід, відокремлювач та вставки, які монтуються у розривах транспортного трубопроводу і складаються із підвідного і відвідного патрубків. В місці стику кінцева частина підвідного патрубка має конічну поверхню та раструб відвідного патрубка. Проміж поверхнями патрубків у стику передбачено зазор, який може регулюватися відносним 5 осьовим переміщенням патрубків [Патент 301284 ГДР, МКИ B65G 53/58, Pneumatischer Forderstromberschleu eniger /W. Borowski, D. Engeman; Union-Bauac. - № 3335432; Заявл. 10.10.1989; Опубл. 19.11.1992]. Наведені пристрої мають суттєвий недолік: транспортування аеросумішей у режимах руху часток у зваженому стані або структурованих сипких матеріалів у режимах поступального напрямку з переміщенням. Як відомо, використання таких режимів руху аеросумішей супроводжується високими витратами енергії на процес транспортування і, як наслідок, суттєве зношення магістральних трубопроводів та комплектуючого обладнання. Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є наявність живильника, відокремлювача, вставок, сопла, транспортного трубопроводу. В основу корисної моделі поставлена задача удосконалення конструкції, розширення технологічних можливостей та зменшення енергоємності процесу транспортування та зношення пневмотранспортного трубопроводу. Поставлена задача вирішується використанням обертального режиму руху аеросумішей у пневмотранспортному трубопроводі. Для цього у пристрої для пневматичного транспортування сипких матеріалів, який має транспортний трубопровід з вмонтованими вставками, обладнано отвори-сопла, що розташовані по колу під кутом 9-15° в напрямку руху та тангенціально під кутом 30° до діаметрального напрямку. Корисна модель пояснюється за допомогою креслень, де зображено на: фіг. 1 - загальний вигляд пристрою, фіг. 2 - переріз по вставкам. Пристрій має наступну конструкцію. Живильник 1 з'єднаний із відокремлювачем 2 транспортним трубопроводом 3, в якому із рівномірним кроком розташовано вставки 4, до яких через допоміжний повітропідвідний трубопровід 5 подається стисле повітря. Кругові порожнини 6 з'єднані з циліндричними соплами-отворами 7, що розташовані по колу. Запропонована корисна модель працює у такий спосіб. Аеросуміш із живильника 1 потрапляє в транспортний трубопровід Водночас від допоміжного повітропідвідного трубопроводу 5 крізь вставки 4 та циліндричні сопла-отвори 7 подається допоміжний повітряний потік, що діє струмками на аеросуміш. Оскільки сопла-отвори 7 розташовані по колу вставки під кутом 9-15° в напрямку руху аеросуміші та тангенціально під кутом 30° відносно діаметрального напрямку, то повітряні струмки, що витікають крізь них, формують закручений потік аеросуміші. Далі вона у спіральному режимі транспортується до відокремлювача 2. Таким чином, запропонована конструкція дозволяє утворити закручений спіральний режим руху аеросумішей, що сприяє зменшенню контактів сипкого матеріалу із внутрішньою поверхнею транспортного трубопроводу, зменшенню енергоємності процесу транспортування та збільшенню терміну служби транспортного трубопроводу на 20-30 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для пневматичного транспортування сипких матеріалів, що містить завантажувальний пристрій та трубопровід, в якому із рівномірним кроком розташовані вставки, який відрізняється тим, що кругова порожнина вставок з'єднується з трубопроводом сопламиотворами, які розташовані під кутом 9-15° в напрямку руху аеросумішей та тангенціально під кутом 30° відносно діаметрального напрямку, крізь які подається стисле повітря в транспортний трубопровід. 1 UA 105960 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
