Зубова борона

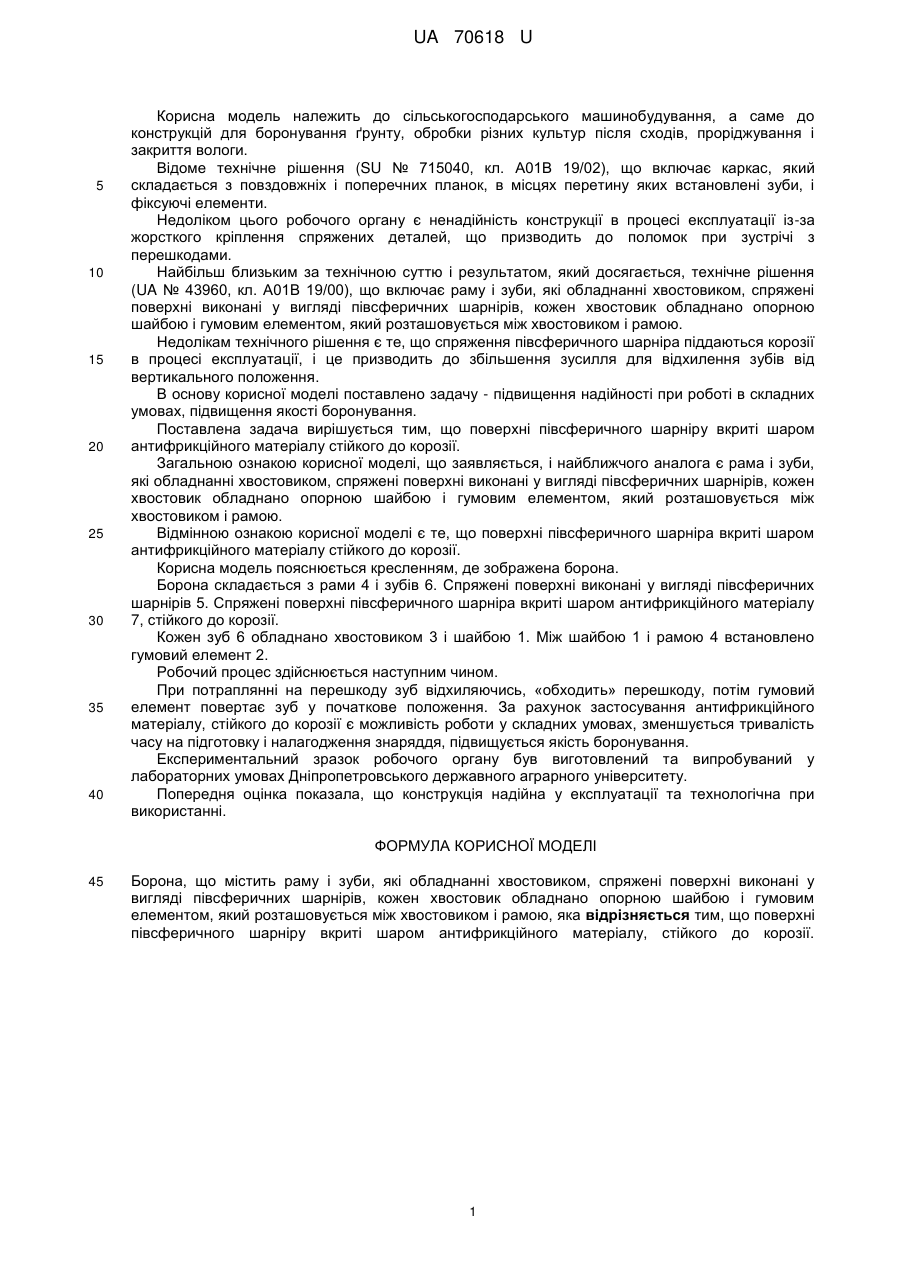

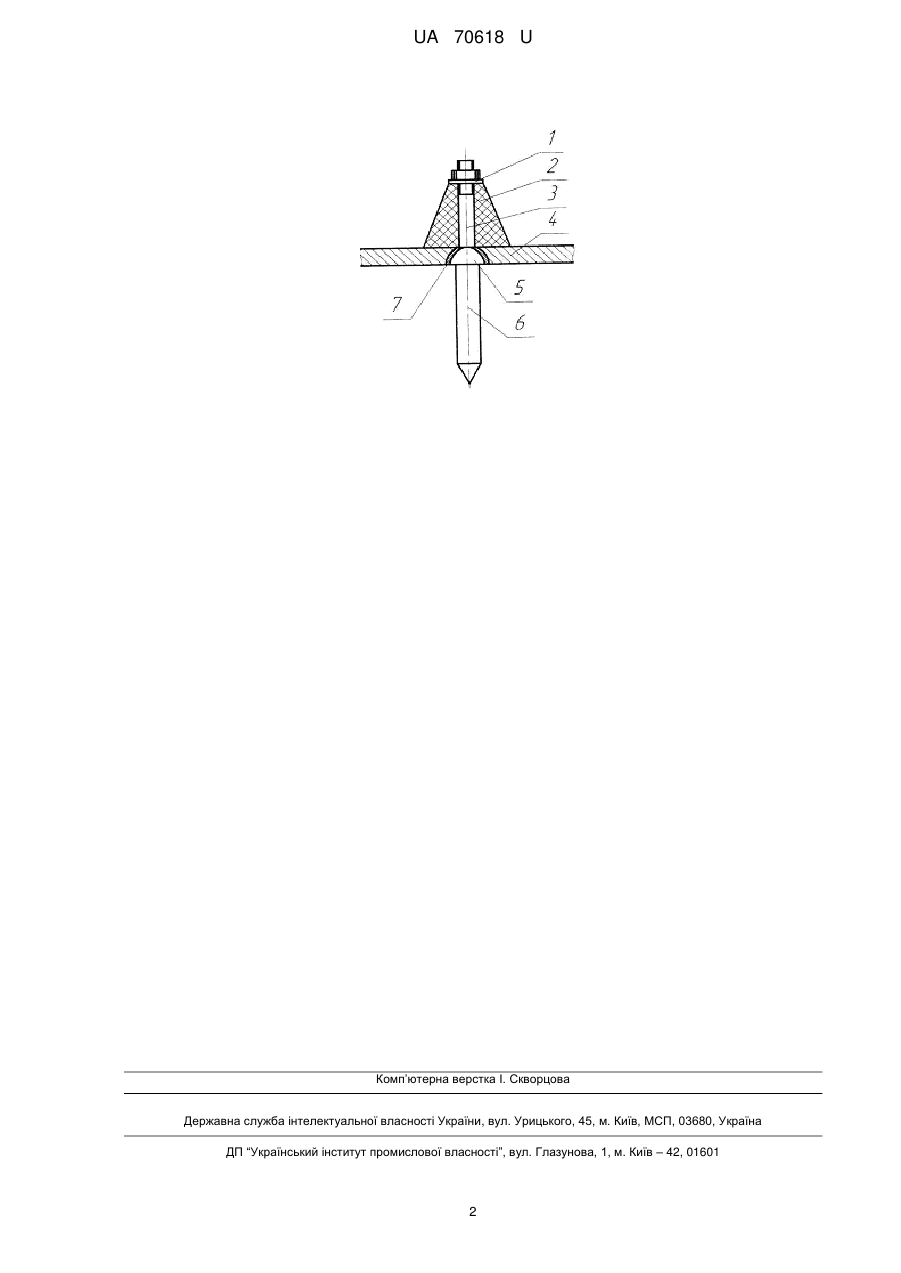

Реферат: UA 70618 U UA 70618 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, а саме до конструкцій для боронування ґрунту, обробки різних культур після сходів, проріджування і закриття вологи. Відоме технічне рішення (SU № 715040, кл. А01В 19/02), що включає каркас, який складається з повздовжніх і поперечних планок, в місцях перетину яких встановлені зуби, і фіксуючі елементи. Недоліком цього робочого органу є ненадійність конструкції в процесі експлуатації із-за жорсткого кріплення спряжених деталей, що призводить до поломок при зустрічі з перешкодами. Найбільш близьким за технічною суттю і результатом, який досягається, технічне рішення (UA № 43960, кл. А01В 19/00), що включає раму і зуби, які обладнанні хвостовиком, спряжені поверхні виконані у вигляді півсферичних шарнірів, кожен хвостовик обладнано опорною шайбою і гумовим елементом, який розташовується між хвостовиком і рамою. Недолікам технічного рішення є те, що спряження півсферичного шарніра піддаються корозії в процесі експлуатації, і це призводить до збільшення зусилля для відхилення зубів від вертикального положення. В основу корисної моделі поставлено задачу - підвищення надійності при роботі в складних умовах, підвищення якості боронування. Поставлена задача вирішується тим, що поверхні півсферичного шарніру вкриті шаром антифрикційного матеріалу стійкого до корозії. Загальною ознакою корисної моделі, що заявляється, і найближчого аналога є рама і зуби, які обладнанні хвостовиком, спряжені поверхні виконані у вигляді півсферичних шарнірів, кожен хвостовик обладнано опорною шайбою і гумовим елементом, який розташовується між хвостовиком і рамою. Відмінною ознакою корисної моделі є те, що поверхні півсферичного шарніра вкриті шаром антифрикційного матеріалу стійкого до корозії. Корисна модель пояснюється кресленням, де зображена борона. Борона складається з рами 4 і зубів 6. Спряжені поверхні виконані у вигляді півсферичних шарнірів 5. Спряжені поверхні півсферичного шарніра вкриті шаром антифрикційного матеріалу 7, стійкого до корозії. Кожен зуб 6 обладнано хвостовиком 3 і шайбою 1. Між шайбою 1 і рамою 4 встановлено гумовий елемент 2. Робочий процес здійснюється наступним чином. При потраплянні на перешкоду зуб відхиляючись, «обходить» перешкоду, потім гумовий елемент повертає зуб у початкове положення. За рахунок застосування антифрикційного матеріалу, стійкого до корозії є можливість роботи у складних умовах, зменшується тривалість часу на підготовку і налагодження знаряддя, підвищується якість боронування. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна у експлуатації та технологічна при використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Борона, що містить раму і зуби, які обладнанні хвостовиком, спряжені поверхні виконані у вигляді півсферичних шарнірів, кожен хвостовик обладнано опорною шайбою і гумовим елементом, який розташовується між хвостовиком і рамою, яка відрізняється тим, що поверхні півсферичного шарніру вкриті шаром антифрикційного матеріалу, стійкого до корозії. 1 UA 70618 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
