Керування безпекою радіоканалу сигналізації для режиму окремої безперервності голосового виклику на радіоінтерфейсі

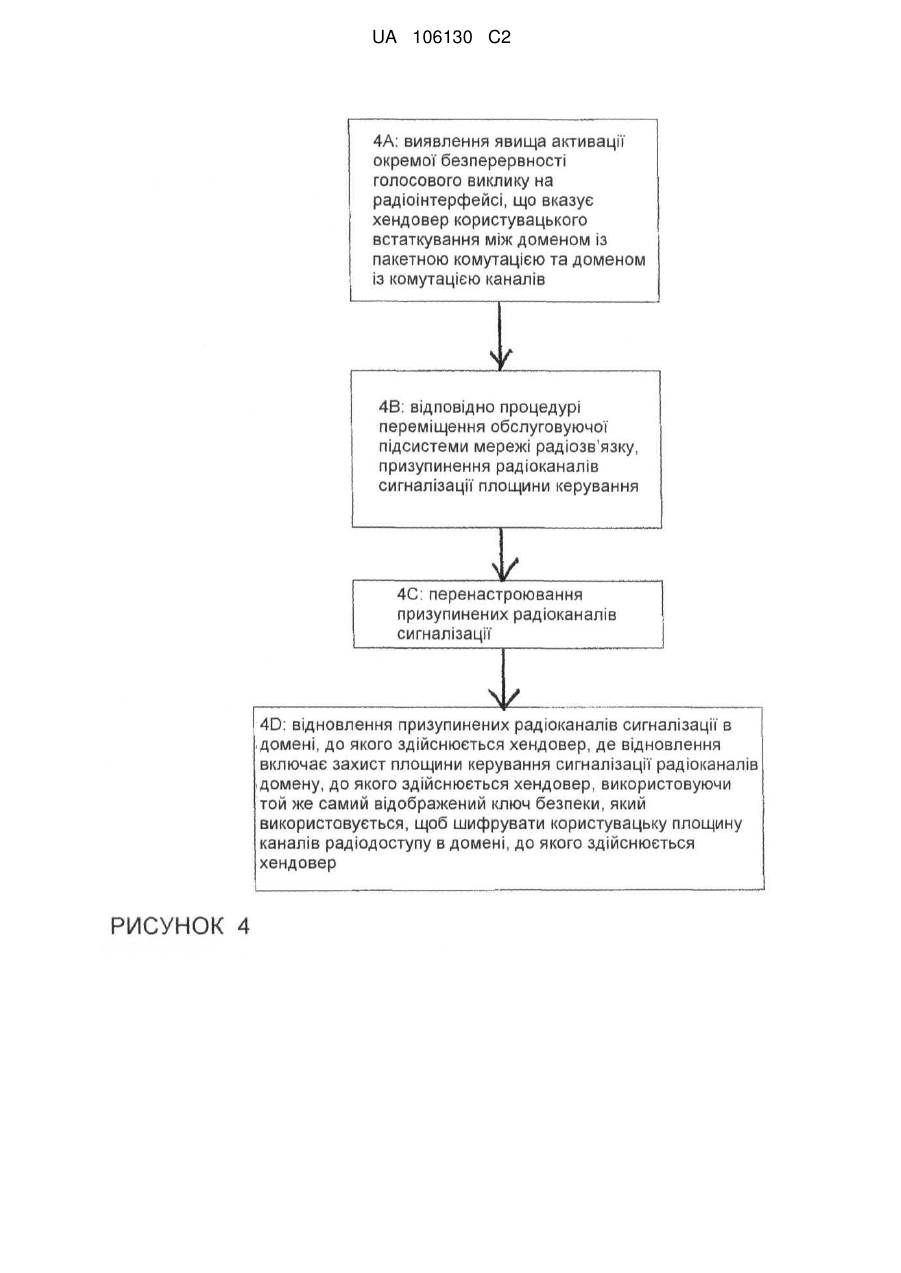

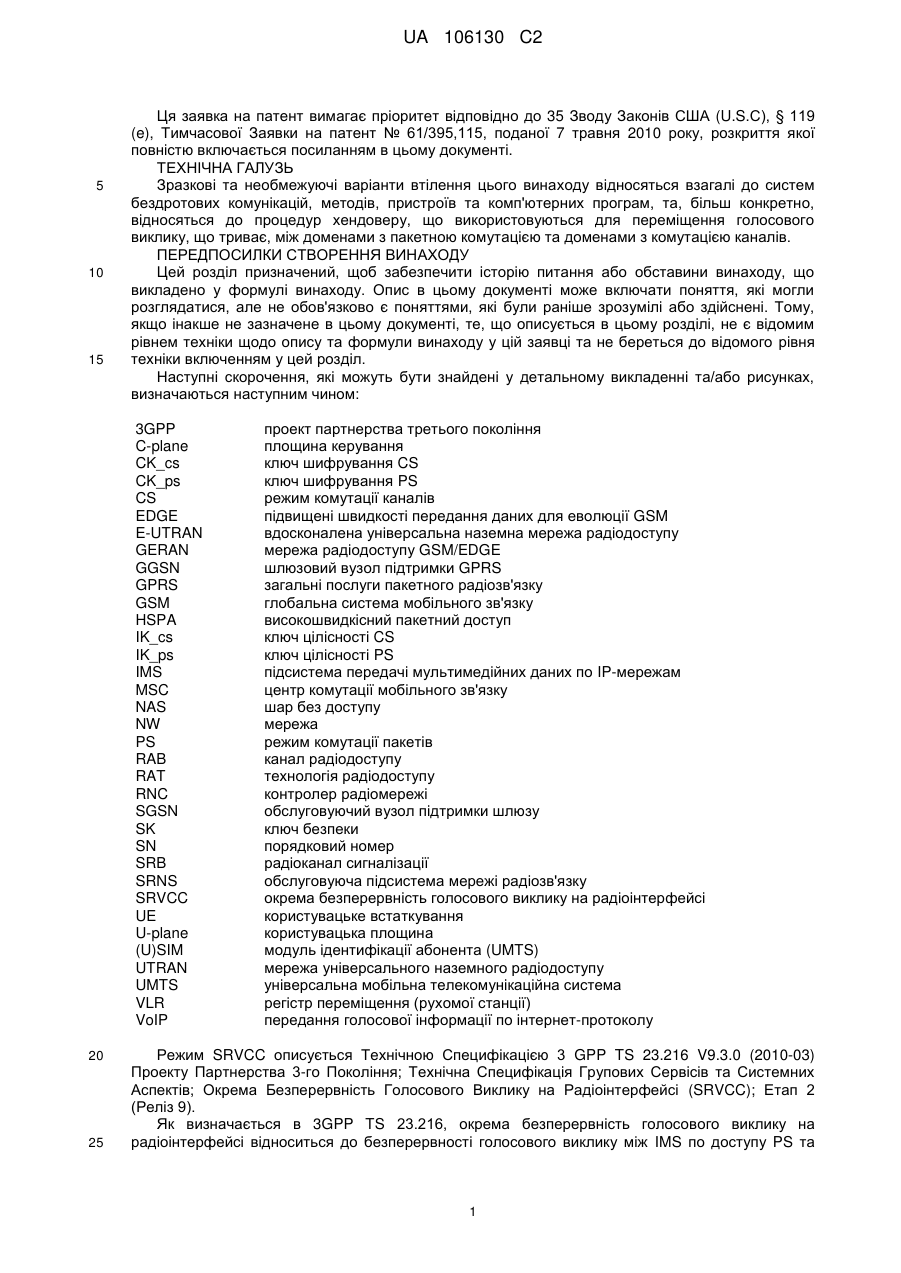

Реферат: Зразкові варіанти втілення винаходу забезпечують принаймні метод, обладнання та комп'ютерну програму для виявлення явища активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів (4А), відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, призупинення радіоканалів сигналізації площини керування (4В), перенастроювання призупинених радіоканалів сигналізації (4С) та відновлення призупинених радіоканалів сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер (4D). UA 106130 C2 (12) UA 106130 C2 UA 106130 C2 5 10 15 Ця заявка на патент вимагає пріоритет відповідно до 35 Зводу Законів США (U.S.С), § 119 (e), Тимчасової Заявки на патент № 61/395,115, поданої 7 травня 2010 року, розкриття якої повністю включається посиланням в цьому документі. ТЕХНІЧНА ГАЛУЗЬ Зразкові та необмежуючі варіанти втілення цього винаходу відносяться взагалі до систем бездротових комунікацій, методів, пристроїв та комп'ютерних програм, та, більш конкретно, відносяться до процедур хендоверу, що використовуються для переміщення голосового виклику, що триває, між доменами з пакетною комутацією та доменами з комутацією каналів. ПЕРЕДПОСИЛКИ СТВОРЕННЯ ВИНАХОДУ Цей розділ призначений, щоб забезпечити історію питання або обставини винаходу, що викладено у формулі винаходу. Опис в цьому документі може включати поняття, які могли розглядатися, але не обов'язково є поняттями, які були раніше зрозумілі або здійснені. Тому, якщо інакше не зазначене в цьому документі, те, що описується в цьому розділі, не є відомим рівнем техніки щодо опису та формули винаходу у цій заявці та не береться до відомого рівня техніки включенням у цей розділ. Наступні скорочення, які можуть бути знайдені у детальному викладенні та/або рисунках, визначаються наступним чином: 3GPP C-plane CK_cs CK_ps CS EDGE E-UTRAN GERAN GGSN GPRS GSM HSPA IK_cs IK_ps IMS MSC NAS NW PS RAB RAT RNC SGSN SK SN SRB SRNS SRVCC UE U-plane (U)SIM UTRAN UMTS VLR VoIP 20 25 проект партнерства третього покоління площина керування ключ шифрування CS ключ шифрування PS режим комутації каналів підвищені швидкості передання даних для еволюції GSM вдосконалена універсальна наземна мережа радіодоступу мережа радіодоступу GSM/EDGE шлюзовий вузол підтримки GPRS загальні послуги пакетного радіозв'язку глобальна система мобільного зв'язку високошвидкісний пакетний доступ ключ цілісності CS ключ цілісності PS підсистема передачі мультимедійних даних по IP-мережам центр комутації мобільного зв'язку шар без доступу мережа режим комутації пакетів канал радіодоступу технологія радіодоступу контролер радіомережі обслуговуючий вузол підтримки шлюзу ключ безпеки порядковий номер радіоканал сигналізації обслуговуюча підсистема мережі радіозв'язку окрема безперервність голосового виклику на радіоінтерфейсі користувацьке встаткування користувацька площина модуль ідентифікації абонента (UMTS) мережа універсального наземного радіодоступу універсальна мобільна телекомунікаційна система регістр переміщення (рухомої станції) передання голосової інформації по інтернет-протоколу Режим SRVCC описується Технічною Специфікацією 3 GPP TS 23.216 V9.3.0 (2010-03) Проекту Партнерства 3-го Покоління; Технічна Специфікація Групових Сервісів та Системних Аспектів; Окрема Безперервність Голосового Виклику на Радіоінтерфейсі (SRVCC); Етап 2 (Реліз 9). Як визначається в 3GPP TS 23.216, окрема безперервність голосового виклику на радіоінтерфейсі відноситься до безперервності голосового виклику між IMS по доступу PS та 1 UA 106130 C2 5 10 15 20 25 30 35 40 45 50 55 доступу CS для викликів, які закріплені в IMS. Передбачається UE здатне до передачі/одержання на тільки одній із цих мереж доступу у встановлений час. 3GPP SRVCC UE визначається як UE, що є вдосконаленим для безперервності сервісу IMS з додатковими здатностями UE, описаними в 3GPP TS 23.216 для SRVCC між E-UTRAN та 3 GPP UTRAN та / або між E-UTRAN та 3 GPP GERAN та / або між UTRAN (HSPA) та 3 GPP UTRAN та 3 GPP GERAN. SRVCC дозволяє голосовому виклику бути переданим від з'єднання PS до з'єднання CS. Як може бути зрозуміле, це є по суті хендовер від виклику VoIP по каналу даних до традиційного голосового виклику по каналу із комутацією каналів. Особливість SRVCC дозволяє відкачку VoIP через забезпечення взаємодії між старими та новими системами. Посилання може також бути зроблене на Технічну Специфікацію 3 GPP TS 33.102 V9.2.0 (2010-03) Проекту Партнерства 3-го Покоління; Технічна Специфікація Групових Сервісів та Системних Аспектів; 3G Безпека; Архітектура безпеки (Реліз 9), та на Технічну Специфікацію 3GPP TS 33.401 V9.3.1 (2010-04) Проекту Партнерства 3-го Покоління; Технічна Специфікація Групових Сервісів та Системних Аспектів; 3GPP Еволюція Системної Архітектури (SAE); Архітектура безпеки (Реліз 9). Наприклад, 3 GPP TS 33.401, Секція 14, "SRVCC між E-UTRAN та UTRAN/GERAN із комутацією каналів" посилається 3 GPP TS 23.216. Однак, 3 GPP TS 23.216 не має справи з, принаймні, деякими питаннями безпеки, пов'язаними з хендовером між доменами NAS. Зокрема, методи для керування ключами відсутні. КОРОТКЕ ВИКЛАДЕННЯ СУТІ ВИНАХОДУ. У зразковому аспекті винаходу є метод, що включає виявлення явища активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів, відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, призупинення радіоканалів сигналізації площини керування, перенастроювання призупинених радіоканалів сигналізації, та відновлюючи призупинені радіоканали сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер. В іншому зразковому аспекті винаходу є обладнання, що включає принаймні один процесор даних, та принаймні один комп'ютерно-зчитуваємий запам'ятовуючий пристрій, що включає код комп'ютерної програми, де принаймні один комп'ютерно-зчитуваємий запам'ятовуючий пристрій та код комп'ютерної програми зконфігуровані принаймні з одним процесором, щоб змушувати обладнання принаймні: виявляти явище активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів, відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, призупиняти радіоканали сигналізації площини керування, перенастроювати призупинені радіоканали сигналізації, та відновлювати призупинені радіоканали сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер. В ще іншому зразковому аспекті винаходу є обладнання, що включає: засоби для виявлення явища активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів, засоби, відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, для призупинення радіоканалів сигналізації площини керування, засоби для перенастроювання призупинених радіоканалів сигналізації, та засобу для відновлювання призупинених радіоканалів сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер. КОРОТКИЙ ОПИС РИСУНКІВ: Вищезгадані та інші аспекти втілень даного винаходу стають більш очевидними в наступному Детальному Описі, якщо розглядати у поєднанні із приєднаними Рисунками, де: 2 UA 106130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Рисунок 1 - спрощена блок-схема системної архітектури, яка є релевантною до зразкових варіантів втілення цього винаходу. Рисунок 2 пояснює звичайну сигналізацію для випадку UTRAN до UTRAN. Рисунок 3 пояснює сигналізацію для випадку UTRAN до UTRAN відповідно до зразкових варіантів втілення цього винаходу. Рисунок 4 - логічна схема послідовності операцій, яка кожна пояснює роботу методу, та результат виконання команд комп'ютерної програми, втілених на комп'ютерно-зчитуваємому запам'ятовуючому пристрої, відповідно до зразкових варіантіввтілення цього винаходу. ДЕТАЛІЗОВАНИЙ ОПИС: Відображення ключів було стандартизовано в Технічній Специфікації 3 GPP TS 25.331 V9.2.1 (2010-04) Проекту Партнерства 3-го Покоління; Технічна Специфікація Мережі Групи Радіодоступу; Керування Радіо Ресурсами (RRC); Специфікація Протоколу (Реліз 9). Принаймні один аспект безпеки залишався невирішеним, маючи потенціал, щоб в остаточному підсумку стримувати практичне застосування. Більш конкретно, невирішена проблема відноситься до зміни шифрування та цілісності для радіоканалів сигналізації (SRB) під час SRVCC. Зразкові варіанти втілення цього винаходу мають відношення та звертаються принаймні до цієї проблеми. Термін "шифрування та цілісність" звичайно згадується як "захист", та може бути зрозумілий як такий у наступному описі зразкових варіантів втілення. Рисунок 1 показує зразкову системну архітектуру, яка є релевантною до зразкових варіантів втілення. На Рисунку 1 є UE 10, який спочатку контактує із PS NW для VoIP (через інтерфейс Uu), та що який потім переміщується (передається) до CS NW, щоб продовжити голосовий виклик, знову через інтерфейс Uu. Відповідно є джерело (оригінальний) RNC 12А та ціль (подальший) RNC 12В. RNC 12A зв'язується з SGSN 14 через інтерфейс lu-ps. Цільовий RNC 12В також зв'язується з SGSN 14 через інтерфейс lu-ps, також будучи пов'язаним із сервером MSC (MSC плюс VLR) через інтерфейс lu-cs. SGSN 14 має з'єднання через інтерфейс Gn до GGSN 18. GGSN 18 зв'язується з IMS 20 через інтерфейс Gi. MSC 16 також зв'язується з IMS 20. Може бути помічено на Рисунку 1, що вихідним RNC 12A та цільовим RNC 12B може бути той же самий RNC. Діаграми сигналізації, показані на Рисунках 2 та 3 та обговорені нижче, передбачають необмежуючий випадок, що є окремий RNC для випадку використання UTRAN до UTRAN. На Рисунку 1 RNC 12, SGSN 14, сервер MSC 16, GGSN 18 та IMS 20 можуть загально вважатися утворюючими мережу (NW). Відмітимо також, що Рисунок 1 показує лише одну можливу та необмежуючу конфігурацію NW. Інші варіанти NW та інші технології радіодоступу робляться очевидними у вищезгаданих 3 GPP TS 23.216. Також може бути відмічено на Рисунку 1, що голосовий виклик закріплений в IMS 20 та може бути спрямований через домени CS або PS. Голосовий виклик продовжує текти через IMS 20, але може вважатися переміщеним: наприклад, у межах UE 10; від вихідного RAN до цільового RAN; від SGSN 14 до сервера MSC 16. Керування неголосовими каналами не показане на Рисунку 1 для спрощення опису. Рисунок 1 також показує зразковий процесор (обробки) даних 1, пов'язаний з запам'ятовуючим пристроєм 2, що зберігає код комп'ютерної програми (програмне забезпечення SW) 3. Також показаний відповідний модуль введення / виведення (I/O) /схема 4, що забезпечує двоспрямовані можливості з'єднання між процесором (обробки) даних 1 та зовнішніми засобами / системами. Проілюстровані компоненти 1, 2, 3 та 4, можуть розумітися як такі, що формують технічний базис апаратного та програмного забезпечення кожного з UE 10, RNC 12А, 12В, SGSN 14, сервер MSC 16, GGSN 18 та IMS 20. У кожному випадку SW 3, як передбачається, включає команди програми, які, виконані відповідним процесором (обробки) даних 1, виконують відповідні хост-пристрою операції. У деяких з цих пристроїв SW 3 будуть включати команди програми, зконфігуровані для виконання методів відповідно до зразкових варіантів втілення цього винаходу. Для випадку UE 10 схема введення / виведення 4 може бути здійснена, використовуючи принаймні один бездротовий (наприклад, радіочастотний) приймачепередавач для двоспрямованої можливості з'єднання з RNC 12A, 12В через вузол бездротового мережевого доступу, такий як базова станція або Вузол В або розвинений Вузол В (eNB), не показаний на Рисунку 1. Взагалі, різні варіанти втілення UE 10 можуть включати, але не обмежуються цим, мобільні телефони та будь-який інший тип мобільного пристрою, що має здатності бездротового зв'язку та здатні до підтримки голосового виклику. Комп'ютерно-зчитуваємий запам'ятовуючий пристрій 3 UA 106130 C2 5 10 15 20 25 30 35 40 45 50 55 2 може бути будь-якого типу, що відповідає локальному технічному середовищу, та може бути реалізований, використовуючи будь-яку відповідну технологію зберігання даних, такий як пристрій пам'яті, що базується на напівпровідниках, оперативна пам'ять, постійний запам'ятовуючий пристрій, програмувальний постійний запам'ятовуючий пристрій, флешпам'ять, магнітні запам'ятовуючі пристрої та системи, оптичні запам'ятовуючі пристрої та системи, зафіксований запам'ятовуючий пристрій та запам'ятовуючий пристрій, що може видалятися. Процесор (обробки) даних 1 може мати будь-який тип, що відповідає до локального технічного середовища, та може включати один або більшу кількість комп'ютерів загального призначення, комп'ютерів спеціального призначення, мікропроцесорів, процесорів цифрового сигналу (DSP) та процесорів, заснованих на багатоядерної архітектурі процесора, як необмежуючі приклади. Проблема, яка виникає в умовній системі, має відношення то точки хендоверу від PS до CS домену. У цей час SRB можуть бути захищені або попереднім CS або PS набором ключів, де "попередні" означає набір ключів, що використовується до хендоверу. Проблема виникає, коли SRB (С-площина) були захищені попереднім CS набором ключів, та під час SRVCC новий CS набір ключів відображається для шифрування CS RAB (U-площина). Результат дозволяє UE 10 та NW обслуговувати два різні CS ключі, один набір для С-площини та один набір для Uплощини. Такий стан є неприпустимим та представляє випадок помилки. Принаймні вищезгадана умова(ви), якщо відбувається як визначено, призведе до невпевненого та нежиттєздатного стану UE 10 та NW. Відповідно до зразкових варіантів втілення цього винаходу забезпечуються декілька методів для подолання вищезгаданої проблеми. У першому методі, та після хендоверу від PS до CS домену RAB, UE 10 та NW завжди використовують відображені CS ключі з метою захисту SRB. Цей метод уникає випадку, коли два CS ключі існують та повинні обслуговуватись. По суті у всіх випадках потім ключі безпеки, використовувані, щоб захищати SRB, заміщаються такими ж самими відображеними CS ключами, що використовувались для шифрування CS RAB. Цей підхід, однак, може ввести нову проблему відносно синхронізації зміни шифрування SRB. Це питання розглядається та вирішується за допомогою другого методу. У другому методі зміна захисту на SRB використовує синхронізацію UE 10 та NW порядкових номерів SRB (SN). Для випадку використання SRVCC від UTRAN до UTRAN, який використовує повідомлення ініціалізації радіоканалу, немає ніякого доступного методу синхронізації порядкового номера (SN). Також, у цьому варіанті втілення метод синхронізації використовується, як раніше використовувався для переміщення SRNS. У цьому випадку всі SRB призупинені, перенастроювані та відновлені керованим способом, який задовольняє процедурі переміщення SRNS. Тому будь-яка процедура SRVCC поводиться, начебто зміна RNC відбулася. У такий спосіб цей другий метод полегшує виконання першого методу. Як відомо у рівні техніки, переміщення SRNS використовується, щоб перемістити управління з'єднання UE із вихідного (старого обслуговування) RNC до цільового (нового обслуговування) RNC. Це означає, що як площина керування так й користувацька площина переміщаються до цільового (нового обслуговування) RNC. Посилання щодо переміщення SRNS може бути зроблене на, наприклад, Технічну Специфікацію 3 GPP TS 25.303 V9.0.0 (2009-12) Проекту Партнерства 3-го Покоління; Технічна Специфікація Групи Мережі Радіодоступу; Процедури проміжного шару у Зв'язаному Режимі (Реліз 9), конкретно секція 6.4.8, Переміщення SRNS, сторінки 53-61. Відмічаємо, що процедура, використовувана тут, задовольняє Процедурі переміщення SRNS, принаймні настільки, що процедура синхронізації SN повторно використовується, якщо фактично відбулося Переміщення SRNS. Зразкові варіанти втілення цього винаходу можуть також використовуватися, щоб змінити захист SRB в іншому напрямку (від CS до PS домену), де подібні методи можуть використовуватися. Приклади, зображені на Рисунках 2 та 3 для простоти показують лише випадок UTRAN до UTRAN (тобто, випадок інтра-RAT), однак використання зразкових варіантів втілення може бути розширене на інші радіотехнології також, так само як на випадки Інтра-RAT. Рисунок 2 показує умовний випадок для взаємодій між UE 10 та NW. У 2А виклик VoIP встановлюється по домену PS. 2В указує, що U-площина захищена з PS SK. 2C указує, що Сплощина захищена або CS SK або PS SK, із захистом, вирівняним, використовуючи SN Сплощини. У 2D SRVCC виконується від домену UTRAN PS до UTRAN CS домену. 2Е указує, що U-площина захищена з CS SK відображеним від PS SK. Однак, як позначено в 2F можна 4 UA 106130 C2 5 10 15 20 25 30 35 40 45 50 55 помітити, що вищезгадане питання виникає, як у відповідності до неясних поточних умов так й у тому, як захистити канали С-площини, тобто, використовуючи PS CK або CS CK. Звертаючись тепер до Рисунка 3, вищезгадана проблема розглядається та вирішується відповідно до зразкових варіантів втілення цього винаходу. Відмічаємо, що операції 3А, 3В, 3С, 3D та 3Е можуть бути ідентичними операціям 2А, 2В, 2С, 2D та 2Е, відповідно, Рисунка 2. Однак, як показано в 3F канали С-площини використовують CS SK відображене від PS SK, подібно до каналів U-площини. SN С-площини, використовувані для каналів С-площини, повторно синхронізуються, використовуючи метод процедури переміщення SRNS, тобто, SRB призупинено, перенастроюване та відновлено керованим способом, відповідно процедурою переміщення SRNS. Відмітимо, що, завдяки другому методу, розкритому вище, може використовуватися варіант, коли повідомлення ініціалізації радіоканалу обновляється, щоб включати здатність синхронізації SN. Цей підхід, однак, не знижує переваги, отримані через використання першого методу. Зразкові варіанти втілення можуть бути реалізовані, принаймні частково, переглядом певної специфікації та документів стандартів. Наприклад, в 3GPP TS 25.331 деякі або всі наступні підрозділи можуть бути переглянуті: 8.1.12, Керування методом безпеки; 8.2.2.3, Приймання установки радіоканалу або переконфігурація радіоканалу або роз'єднання радіоканалу або переконфігурація каналу транспортування через або переконфігурація повідомлення каналу транспортування або регулювання UE цільового стільнику HS-SCCH; 8.2.2.4, Передавання повідомлення відповіді UE, нормальний випадок; 8.6.3.4, інформація режиму Шифрування; 8.6.3.5, інформація режиму Захисту цілісності; 8.6.4.2, інформація RAB для установки; 8.6.4.3 інформація RB для установки; та 8.6.3.15, інформація SR-VCC, як необмежуючі приклади. Принаймні один технічний ефект, який досягається, полягає в тому, що безпека підтримується для SRB через процедуру SRVCC, уникаючи складних ситуацій керування ключа. Принаймні один подальший технічний ефект, який досягається, полягає в тому, що ніякі слабості безпеки не вводяться в процедуру SRVCC. Інший технічний ефект, який досягається, полягає в тому, що SRB SN синхронізація використовує процедуру безпечного перезапуску, яка була доведена в попередньому розгортанні NW. Базуючись на вищенаведеному, повинне бути очевидно, що зразкові варіанти втілення цього винаходу забезпечують метод, обладнання та комп'ютерну програму(и), щоб пристосувати хендовер SRVCC між PS та CS доменами без втрати захисту SRB C-площини та не вводячи неоднозначності та недозволених системних станів. Рисунок 4 - логічна схема послідовності операцій, яка пояснює функціонування методу, та результат виконання команд із комп'ютерної програми, відповідно до зразкових варіантів втілення цього винаходу. Відповідно до цих зразкових варіантів втілення метод виконує, у блоці 4А, етап виявлення явища активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів. У блоці 4В, відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, є етап призупинення радіоканалів сигналізації площини керування; у блоці 4С є етап перенастроювання призупинених радіоканалів сигналізації; та в Блоку 4D є етап відновлення призупинених радіоканалів сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист площини керування сигналізації радіоканалів домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати користувацьку площину каналів радіодоступу в домені, до якого здійснюється хендовер. Метод як на Рисунку 4, де домен, до якого здійснюється хендовер, є доменом із комутацією каналів. Метод як на Рисунку 4, де домен, до якого здійснюється хендовер, є доменом із комутацією пакетів. Метод як на Рисунку 4, де хендовер є від голосового виклику голосової інформації через Інтернет протокол до канально-комутованого голосового виклику. Метод як на Рисунку 4, де хендовер є від канально-комутованого голосового виклику до голосового виклику голосової інформації через Інтернет протокол. Метод як у будь-якому з попередніх двох параграфів, де виклик закріплений в підсистемі передачі мультимедійних даних по ІР-мережам. Метод як у кожному з попередніх параграфів, де радіоканали сигналізації площини керування та канали радіодоступу користувацької площини встановлюються між користувацьким устаткуванням та контролером радіомережі, де хендовер окремої 5 UA 106130 C2 5 10 15 20 25 30 35 40 45 50 55 безперервності голосового виклику на радіоінтерфейсі досягається в межах окремого контроллера радіомережі або досягається між двома контролерами радіомережі. Метод як у кожному з попередніх параграфів, де хендовер окремої безперервності голосового виклику на радіоінтерфейсі досягається як хендовер технології інтра-радіо доступу або як хендовер технології інтер-радіо доступу. Різні блоки, показані на Рисунку 4, можуть бути розглянуті як етапи методу, та/або як операції, які випливають із дії коду комп'ютерної програми, та/або як множина з'єднаних елементів логічної схеми, побудованих, щоб виконати пов'язану функцію(ї). Зразкові варіанти втілення в такий спосіб також охоплюють постійний комп'ютернозчитуваємий носій, який містить команди програми, де виконання команд програми принаймні одним процесором призводить до виконання операцій, які включають виконання методів, зображених на Рисунку 4. Взагалі, різні зразкові варіанти втілення можуть бути реалізовані в апаратному забезпеченні або схемах спеціального призначення, програмному забезпеченні, логічній схемі або будь-якій їх комбінації. Наприклад, деякі аспекти можуть бути реалізовані в апаратному забезпеченні, у той час як інші аспекти можуть бути реалізовані у вбудованих програмах або програмному забезпеченні, яке може бути виконане контролером, мікропроцесором або іншим обчислювальним пристроєм, хоча винахід не обмежується цим. У той час як різний аспекти зразкових варіантів втілення цього винаходу можуть бути пояснені та описані як блок-схеми, схеми послідовності операцій або використовувати деяке інше графічне представлення, добре розуміється, що ці блоки, обладнання, системи, методи або методики, описані тут, можуть бути реалізовані в, як необмежуючі приклади, апаратних засобах, програмному забезпеченні, вбудованих програмах, схемах спеціального призначення або логічних схемах, апаратних засобах загального призначення або контролері або інших обчислювальних пристроях, або деякої їх комбінації. В такий спосіб зразкові варіанти втілення також охоплюють обладнання, що включає процесор та запам'ятовуючий пристрій, що містить код комп'ютерної програми. Запам'ятовуючий пристрій та код комп'ютерної програми зконфігуровані щоб, із процесором, змушувати обладнання принаймні виявляти явище активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів та, відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, призупиняти радіоканали сигналізації площини керування, перенастроювати призупинені радіоканали сигналізації та відновлювати призупинені радіоканали сигналізації в домені, до якого здійснюється хендовер, із тим, щоб захищати радіоканали сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер. Зразкові варіанти втілення також охоплюють обладнання, що включає засоби для виявлення явища активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів; засоби, функціонуючі відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, для призупинення радіоканалів сигналізації площини керування, для перенастроювання призупинених радіоканалів сигналізації; та для відновлювання призупинених радіоканалів сигналізації в домені, до якого здійснюється хендовер, де відновлювання включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер. В такий спосіб зразкові варіанти втілення також охоплюють обладнання, що включає процесор та запам'ятовуючий пристрій, що містить код комп'ютерної програми. Запам'ятовуючий пристрій та код комп'ютерної програми зконфігуровані щоб, із процесором, змушувати обладнання принаймні виявляти явище активації окремої безперервності голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування та, відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, призупиняти радіоканали сигналізації площини керування, перенастроювати призупинені радіоканали сигналізації та відновлювати призупинені радіоканали сигналізації в домені, до якого здійснюється хендовер, із тим, щоб захищати радіоканали сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ 6 UA 106130 C2 5 10 15 20 25 30 35 40 безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер. Потрібно розуміти, що, принаймні деякі аспекти зразкових варіантів втілення винаходів можуть бути реалізовані в різних компонентах, таких як чипи та модулі інтегральних схем, та що зразкові варіанти втілення цього винаходу можуть бути реалізовані в обладнанні, що втілюється як інтегральна схема. Інтегральна схема, або схеми, може включати компоненти схеми (так само як можливо вбудовані програми) для того, щоб втілити принаймні один або більшу кількість процесор даних або процесорів даних, процесор або процесори цифрового сигналу, схему немодульованого передавання та радіочастотну схему, які є конфігуруємими із тим, щоб функціонувати відповідно до зразкових варіантів втілення цього винаходу. Різні модифікації та адаптації до вищезазначених зразкових варіантів втілення цього винаходу можуть стати очевидними для кваліфікованих у відповідних галузях техніки через вищезазначений опис, якщо розглядати в поєднанні із супровідними Рисунками. Однак, будь-які та всі модифікації будуть усе ще перебувати у обсязі необмежуючих та зразкових варіантів втілення цього винаходу. Наприклад, та в той час як зразкові варіанти втілення були описані вище, принаймні частково, в контексті системи UTRAN, потрібно розуміти, що зразкові варіанти втілення цього винаходу не обмежуються для використання з тільки цим окремим типом системи бездротового зв'язку, та що вони можуть використовуватися, щоб сприяти в інших системах бездротового зв'язку та технологіях радіодоступу. Потрібно відмітити, що терміни "зв'язані", "з'єднаний", або будь-який їх різновид, означає будь-який зв'язок або з'єднання, як пряме так й непряме, між двома або більше елементами, та може охоплювати присутність одного або більше проміжних елементів між двома елементами, які "зв'язуються" або "з'єднуються" разом. З'єднання або зв'язування між елементами можуть бути фізичним, логічними, або їх комбінацією. Як використовується тут, два елементи, можуть розглядатися як "зв'язані" або "з'єднані" разом за допомогою одного або більше дротів, кабелів та/або, друкованих електричних з'єднань, так само як за допомогою електромагнітної енергії, такої як електромагнітна енергія, що має довжини хвилі в радіочастотному діапазоні, мікрохвильовому діапазоні та оптичному (як видимому так й невидимому) діапазоні, як кілька необмежуючих та невичерпних прикладів. Крім того, різні найменування, використовувані для описаних параметрів, ключів безпеки та т.п. не призначені бути обмеженими у будь-якому відношенні, оскільки ці параметри та ключі безпеки можуть бути ідентифіковані будь-якими відповідними найменуваннями. Крім того, різні найменування, призначені для різних елементів мережі (наприклад, RC, SGSN, IMS, та т.д.), не призначені бути обмеженими у будь-якому відношенні, оскільки ці різні елементи мережі можуть бути ідентифіковані будь-якими відповідними назвами. Крім того, деякі з функцій різних необмежуючих та зразкових варіантів втілення цього винаходу можуть бути вигідно використані без відповідного використання інших особливостей. Також, вищезазначений опис, потрібно вважати лише ілюстративним щодо принципів, ідей та зразкових варіантів втілення цього винаходу, а не обмежуючи його. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Спосіб зв'язку, що включає: виявлення безперервної активації окремого голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів; відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, призупинення керування рівнем сигналізації радіоканалів; перенастроювання призупинених радіоканалів сигналізації; та відновлення призупинених радіоканалів сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується, щоб шифрувати канали радіодоступу користувацької площини в домені, до якого здійснюється хендовер. 2. Спосіб за п. 1, що включає один з доменів, який є переданим від домену із комутацією каналів до домену з пакетною комутацією або домен передається від домену з пакетною комутацією до домену із комутацією каналів. 7 UA 106130 C2 5 10 15 20 25 30 35 40 45 50 55 60 3. Спосіб за п. 1, де хендовером є хендовер від голосового виклику за протоколом голосу через Інтернет до голосового виклику канальної комутації або від голосового виклику канальної комутації до голосового виклику за протоколом голосу через Інтернет. 4. Спосіб за п. 3, де виклик закріплений в підсистемі передачі мультимедійних даних по ІРмережам. 5. Спосіб за п. 1, де радіоканали сигналізації площини керування та канали радіодоступу користувацької площини встановлюються між користувацьким устаткуванням та контроллером радіомережі, де хендовер безперервності окремого голосового виклику на радіоінтерфейсі досягається в межах окремого контроллера радіомережі або досягається між двома контроллерами радіомережі. 6. Спосіб за п. 1, де хендовером безперервності окремого голосового виклику на радіоінтерфейсі є хендовер технології інтрарадіодоступу або інший передавач технології інтеррадіодоступу. 7. Запам'ятовуючий пристрій з кодом комп'ютерної програми, сконфігурований принаймні з одним процесором даних для здійснення способу за п. 1. 8. Пристрій зв'язку, що включає: принаймні один процесор; та принаймні один комп'ютерно-зчитуваний запам'ятовуючий пристрій, що містить код комп'ютерної програми, де принаймні один комп'ютерно-зчитуваний запам'ятовуючий пристрій та код комп'ютерної програми сконфігуровані принаймні з одним процесором даних для здійснення пристроєм принаймні наступного: виявлення безперервної активації окремого голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів; відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, призупинення керування рівнем сигналізації радіоканалів; перенастроювання призупинених радіоканалів сигналізації; та відновлення призупинених радіоканалів сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, який використовується для шифрування каналів радіодоступу користувацької площини в домені, до якого здійснюється хендовер. 9. Пристрій за п. 8, що має один домен, що передається від домену із комутацією каналів до домену із пакетною комутацією, або домен, що передається від домену із пакетною комутацією до домену із комутацією каналів. 10. Пристрій за п. 8, в якому хендовер є хендовером від голосового виклику за протоколом голосу через Інтернет до голосового виклику канальної комутації або від голосового виклику канальної комутації до голосового виклику за протоколом голосу через Інтернет. 11. Пристрій за п. 10, де виклик закріплений в підсистемі передачі мультимедійних даних по ІРмережам. 12. Пристрій за п. 8, де принаймні один комп'ютерно-зчитуваний запам'ятовуючий пристрій та код комп'ютерної програми сконфігуровані принаймні з одним процесором даних для встановлення керування радіоканалів сигналізації та канали радіодоступу користувацької площини між користувацьким устаткуванням та контроллером радіомережі, де хендовер безперервності окремого голосового виклику на радіоінтерфейсі досягається в межах окремого контролера радіомережі або досягається між двома контролерами радіомережі. 13. Пристрій за п. 8, де хендовером безперервності окремого голосового виклику на радіоінтерфейсі є хендовер технології інтрарадіодоступу або інший передавач технології інтеррадіодоступу. 14. Пристрій за п. 8, який має інтегральну схему, розташовану в межах мобільної платформи. 15. Пристрій зв'язку, що включає: засоби для виявлення безперервної активації окремого голосового виклику на радіоінтерфейсі, що вказує хендовер користувацького встаткування між доменом із пакетною комутацією та доменом із комутацією каналів; засоби, відповідно процедурі переміщення обслуговуючої підсистеми мережі радіозв'язку, для призупинення керування рівнем сигналізації радіоканалів; засоби для перенастроювання призупинених радіоканалів сигналізації; та: засоби для відновлення призупинених радіоканалів сигналізації в домені, до якого здійснюється хендовер, де відновлення включає захист радіоканалів сигналізації площини керування домену, до якого здійснюється хендовер, використовуючи той же самий відображений ключ безпеки, 8 UA 106130 C2 5 який використовується, для шифрування каналів радіодоступу користувацької площини в домені, до якого здійснюється хендовер. 16. Пристрій за п. 15, де засоби для виявлення, засоби для призупинення, засоби для перенастроювання та засоби для відновлення включають принаймні один комп'ютернозчитуваний запам'ятовуючий пристрій, що містить код комп'ютерної програми та принаймні один процесор. 9 UA 106130 C2 10 UA 106130 C2 11 UA 106130 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
