Шльовка

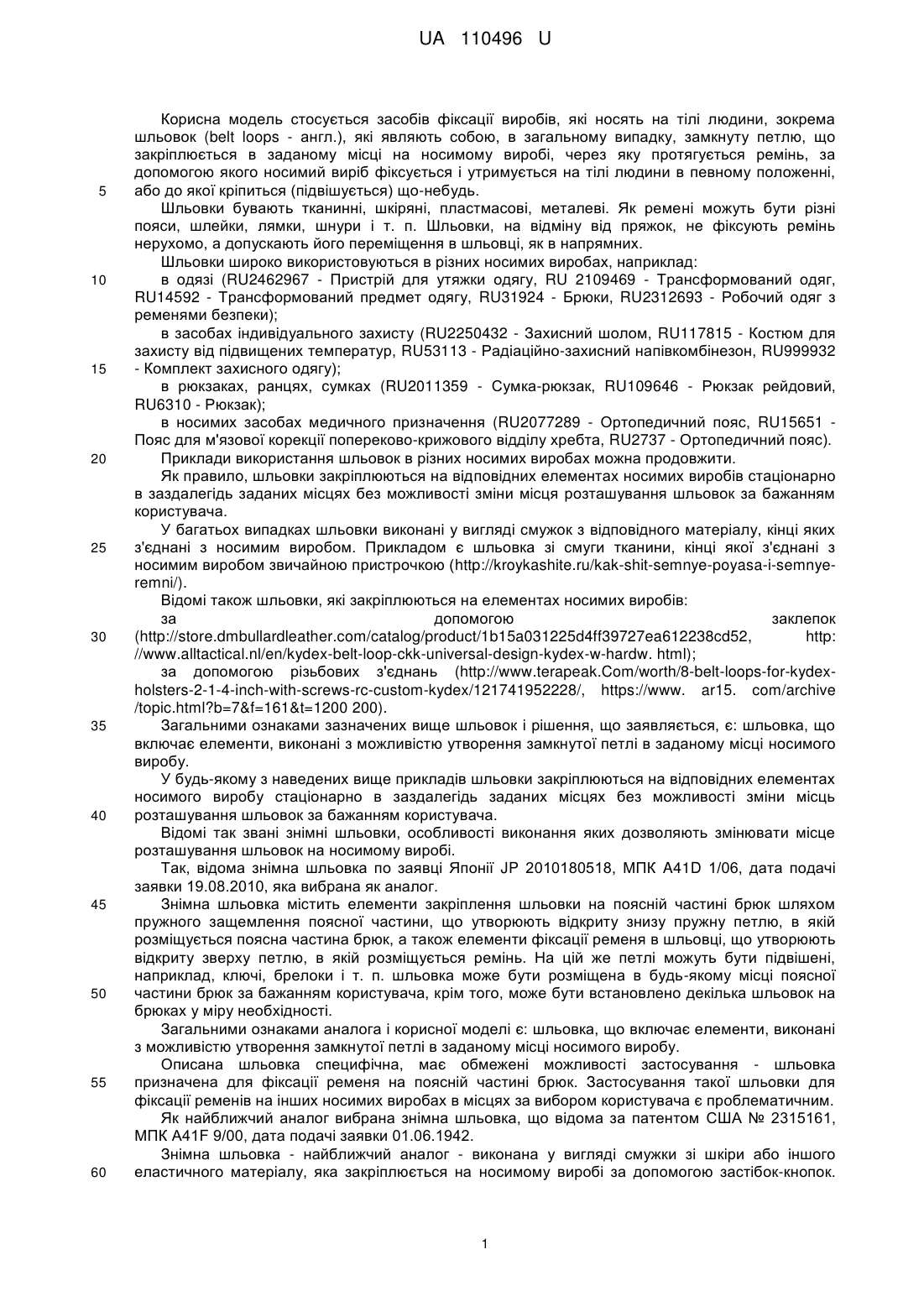

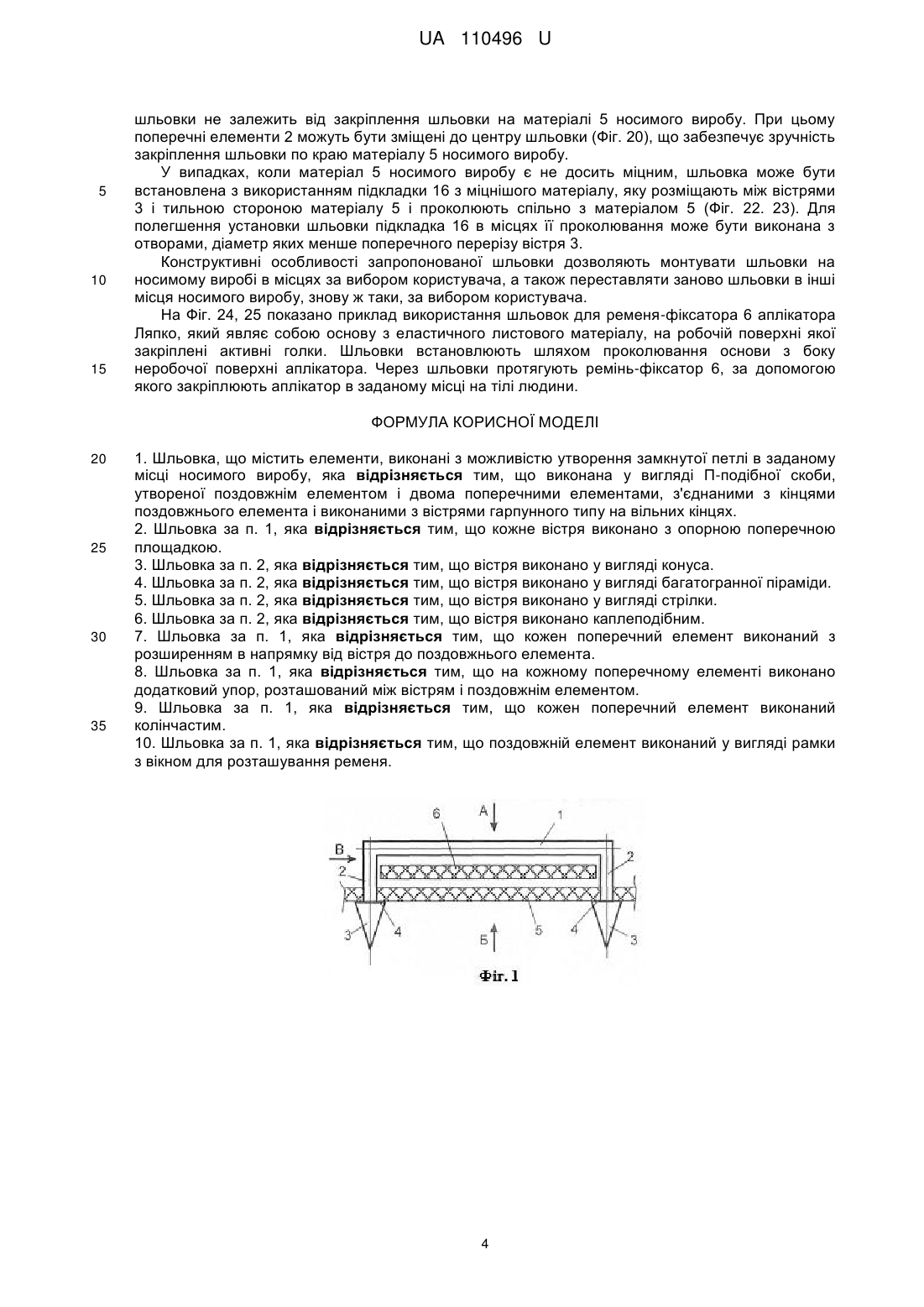

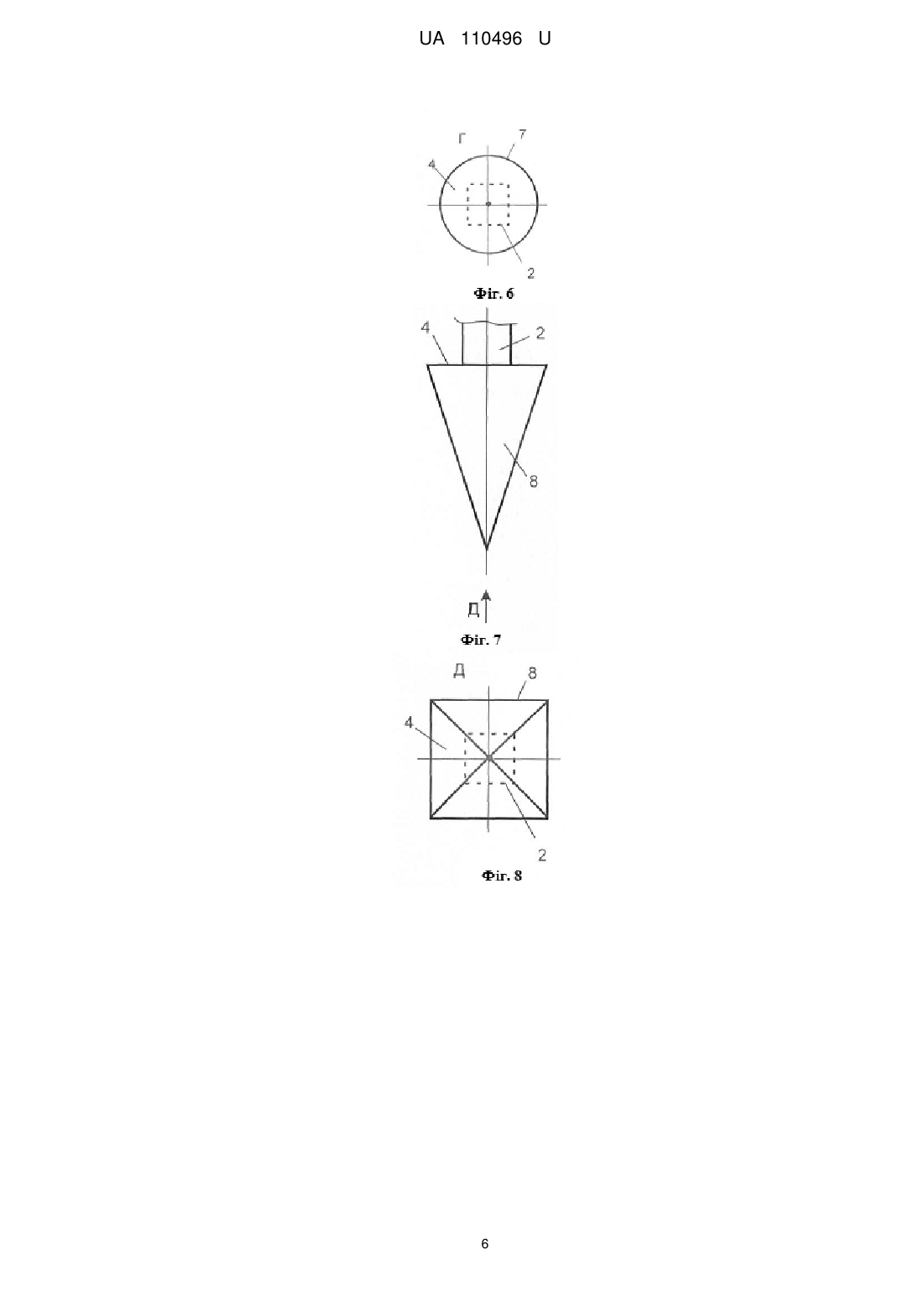

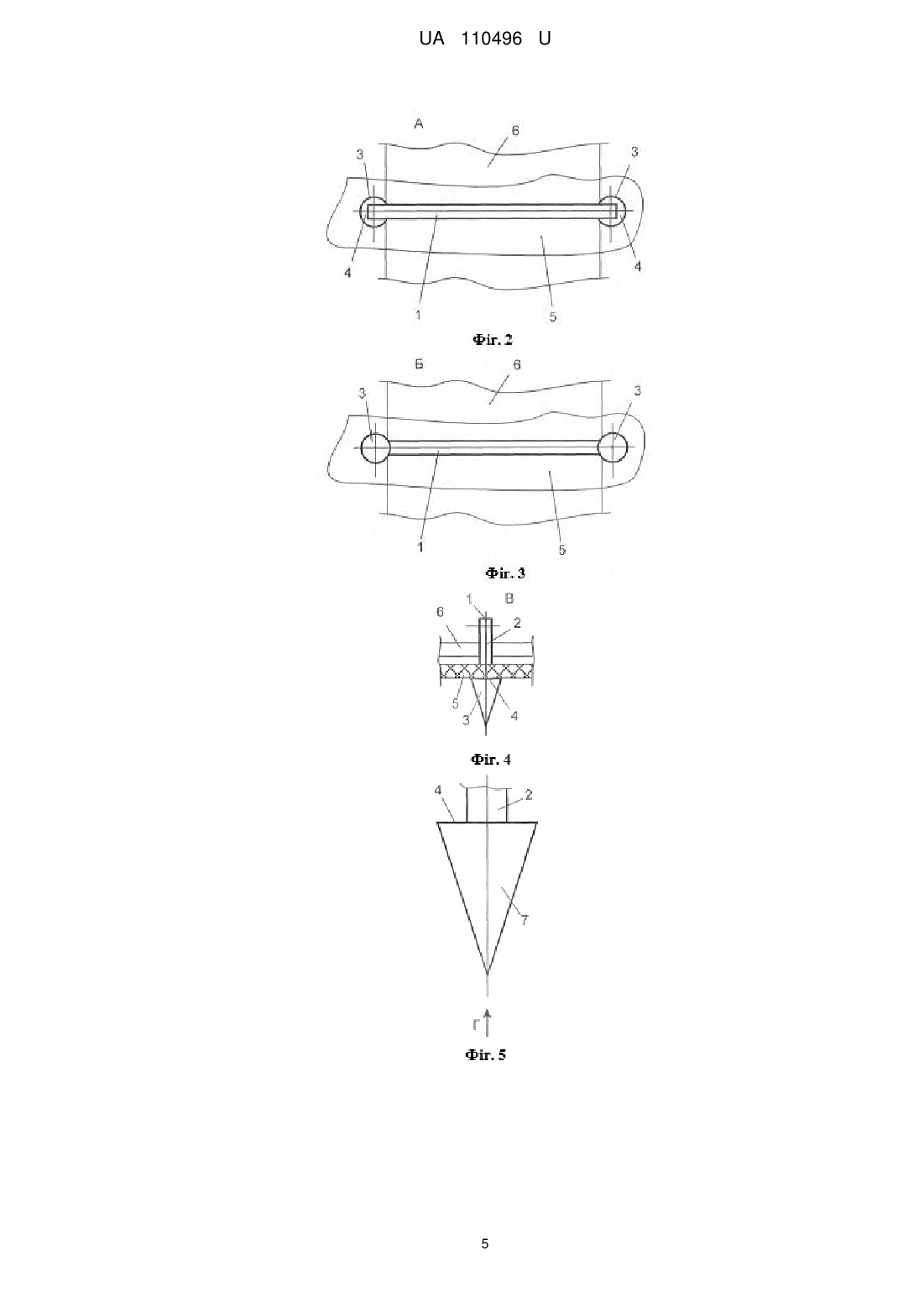

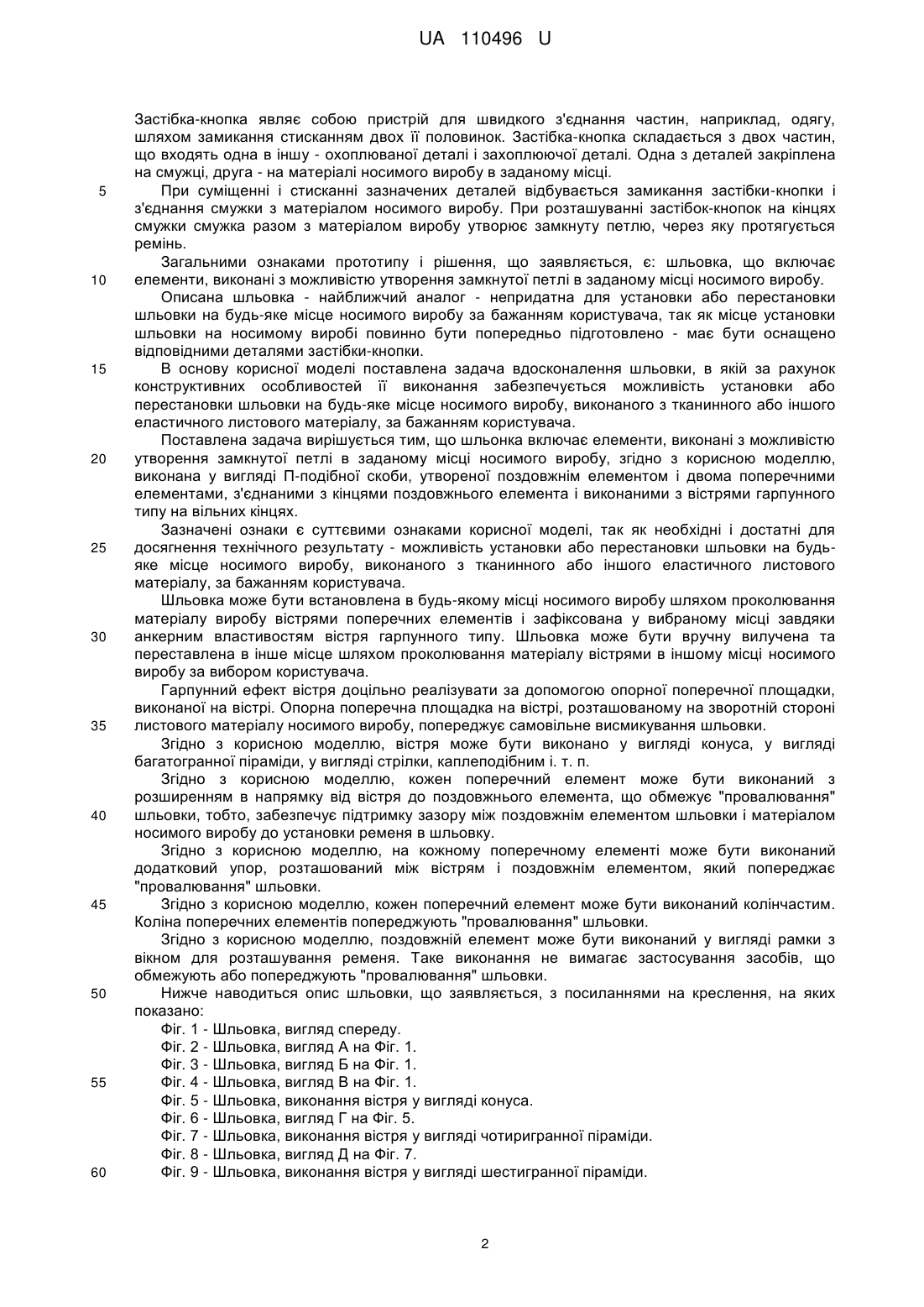

Реферат: Шльовка містить елементи, виконані з можливістю утворення замкнутої петлі в заданому місці носимого виробу. Виконана шльовка у вигляді П-подібної скоби, утвореної поздовжнім елементом і двома поперечними елементами, з'єднаними з кінцями поздовжнього елемента і виконаними з вістрями гарпунного типу на вільних кінцях. UA 110496 U (54) ШЛЬОВКА UA 110496 U UA 110496 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується засобів фіксації виробів, які носять на тілі людини, зокрема шльовок (belt loops - англ.), які являють собою, в загальному випадку, замкнуту петлю, що закріплюється в заданому місці на носимому виробі, через яку протягується ремінь, за допомогою якого носимий виріб фіксується і утримується на тілі людини в певному положенні, або до якої кріпиться (підвішується) що-небудь. Шльовки бувають тканинні, шкіряні, пластмасові, металеві. Як ремені можуть бути різні пояси, шлейки, лямки, шнури і т. п. Шльовки, на відміну від пряжок, не фіксують ремінь нерухомо, а допускають його переміщення в шльовці, як в напрямних. Шльовки широко використовуються в різних носимих виробах, наприклад: в одязі (RU2462967 - Пристрій для утяжки одягу, RU 2109469 - Трансформований одяг, RU14592 - Трансформований предмет одягу, RU31924 - Брюки, RU2312693 - Робочий одяг з ременями безпеки); в засобах індивідуального захисту (RU2250432 - Захисний шолом, RU117815 - Костюм для захисту від підвищених температур, RU53113 - Радіаційно-захисний напівкомбінезон, RU999932 - Комплект захисного одягу); в рюкзаках, ранцях, сумках (RU2011359 - Сумка-рюкзак, RU109646 - Рюкзак рейдовий, RU6310 - Рюкзак); в носимих засобах медичного призначення (RU2077289 - Ортопедичний пояс, RU15651 Пояс для м'язової корекції попереково-крижового відділу хребта, RU2737 - Ортопедичний пояс). Приклади використання шльовок в різних носимих виробах можна продовжити. Як правило, шльовки закріплюються на відповідних елементах носимих виробів стаціонарно в заздалегідь заданих місцях без можливості зміни місця розташування шльовок за бажанням користувача. У багатьох випадках шльовки виконані у вигляді смужок з відповідного матеріалу, кінці яких з'єднані з носимим виробом. Прикладом є шльовка зі смуги тканини, кінці якої з'єднані з носимим виробом звичайною пристрочкою (http://kroykashite.ru/kak-shit-semnye-poyasa-i-semnyeremni/). Відомі також шльовки, які закріплюються на елементах носимих виробів: за допомогою заклепок (http://store.dmbullardleather.com/catalog/product/1b15a031225d4ff39727ea612238cd52, http: //www.alltactical.nl/en/kydex-belt-loop-ckk-universal-design-kydex-w-hardw. html); за допомогою різьбових з'єднань (http://www.terapeak.Com/worth/8-belt-loops-for-kydexholsters-2-1-4-inch-with-screws-rc-custom-kydex/121741952228/, https://www. ar15. com/archive /topic.html?b=7&f=161&t=1200 200). Загальними ознаками зазначених вище шльовок і рішення, що заявляється, є: шльовка, що включає елементи, виконані з можливістю утворення замкнутої петлі в заданому місці носимого виробу. У будь-якому з наведених вище прикладів шльовки закріплюються на відповідних елементах носимого виробу стаціонарно в заздалегідь заданих місцях без можливості зміни місць розташування шльовок за бажанням користувача. Відомі так звані знімні шльовки, особливості виконання яких дозволяють змінювати місце розташування шльовок на носимому виробі. Так, відома знімна шльовка по заявці Японії JP 2010180518, МПК A41D 1/06, дата подачі заявки 19.08.2010, яка вибрана як аналог. Знімна шльовка містить елементи закріплення шльовки на поясній частині брюк шляхом пружного защемлення поясної частини, що утворюють відкриту знизу пружну петлю, в якій розміщується поясна частина брюк, а також елементи фіксації ременя в шльовці, що утворюють відкриту зверху петлю, в якій розміщується ремінь. На цій же петлі можуть бути підвішені, наприклад, ключі, брелоки і т. п. шльовка може бути розміщена в будь-якому місці поясної частини брюк за бажанням користувача, крім того, може бути встановлено декілька шльовок на брюках у міру необхідності. Загальними ознаками аналога і корисної моделі є: шльовка, що включає елементи, виконані з можливістю утворення замкнутої петлі в заданому місці носимого виробу. Описана шльовка специфічна, має обмежені можливості застосування - шльовка призначена для фіксації ременя на поясній частині брюк. Застосування такої шльовки для фіксації ременів на інших носимих виробах в місцях за вибором користувача є проблематичним. Як найближчий аналог вибрана знімна шльовка, що відома за патентом США № 2315161, МПК А41F 9/00, дата подачі заявки 01.06.1942. Знімна шльовка - найближчий аналог - виконана у вигляді смужки зі шкіри або іншого еластичного матеріалу, яка закріплюється на носимому виробі за допомогою застібок-кнопок. 1 UA 110496 U 5 10 15 20 25 30 35 40 45 5055 60 Застібка-кнопка являє собою пристрій для швидкого з'єднання частин, наприклад, одягу, шляхом замикання стисканням двох її половинок. Застібка-кнопка складається з двох частин, що входять одна в іншу - охоплюваної деталі і захоплюючої деталі. Одна з деталей закріплена на смужці, друга - на матеріалі носимого виробу в заданому місці. При суміщенні і стисканні зазначених деталей відбувається замикання застібки-кнопки і з'єднання смужки з матеріалом носимого виробу. При розташуванні застібок-кнопок на кінцях смужки смужка разом з матеріалом виробу утворює замкнуту петлю, через яку протягується ремінь. Загальними ознаками прототипу і рішення, що заявляється, є: шльовка, що включає елементи, виконані з можливістю утворення замкнутої петлі в заданому місці носимого виробу. Описана шльовка - найближчий аналог - непридатна для установки або перестановки шльовки на будь-яке місце носимого виробу за бажанням користувача, так як місце установки шльовки на носимому виробі повинно бути попередньо підготовлено - має бути оснащено відповідними деталями застібки-кнопки. В основу корисної моделі поставлена задача вдосконалення шльовки, в якій за рахунок конструктивних особливостей її виконання забезпечується можливість установки або перестановки шльовки на будь-яке місце носимого виробу, виконаного з тканинного або іншого еластичного листового матеріалу, за бажанням користувача. Поставлена задача вирішується тим, що шльонка включає елементи, виконані з можливістю утворення замкнутої петлі в заданому місці носимого виробу, згідно з корисною моделлю, виконана у вигляді Π-подібної скоби, утвореної поздовжнім елементом і двома поперечними елементами, з'єднаними з кінцями поздовжнього елемента і виконаними з вістрями гарпунного типу на вільних кінцях. Зазначені ознаки є суттєвими ознаками корисної моделі, так як необхідні і достатні для досягнення технічного результату - можливість установки або перестановки шльовки на будьяке місце носимого виробу, виконаного з тканинного або іншого еластичного листового матеріалу, за бажанням користувача. Шльовка може бути встановлена в будь-якому місці носимого виробу шляхом проколювання матеріалу виробу вістрями поперечних елементів і зафіксована у вибраному місці завдяки анкерним властивостям вістря гарпунного типу. Шльовка може бути вручну вилучена та переставлена в інше місце шляхом проколювання матеріалу вістрями в іншому місці носимого виробу за вибором користувача. Гарпунний ефект вістря доцільно реалізувати за допомогою опорної поперечної площадки, виконаної на вістрі. Опорна поперечна площадка на вістрі, розташованому на зворотній стороні листового матеріалу носимого виробу, попереджує самовільне висмикування шльовки. Згідно з корисною моделлю, вістря може бути виконано у вигляді конуса, у вигляді багатогранної піраміди, у вигляді стрілки, каплеподібним і. т. п. Згідно з корисною моделлю, кожен поперечний елемент може бути виконаний з розширенням в напрямку від вістря до поздовжнього елемента, що обмежує "провалювання" шльовки, тобто, забезпечує підтримку зазору між поздовжнім елементом шльовки і матеріалом носимого виробу до установки ременя в шльовку. Згідно з корисною моделлю, на кожному поперечному елементі може бути виконаний додатковий упор, розташований між вістрям і поздовжнім елементом, який попереджає "провалювання" шльовки. Згідно з корисною моделлю, кожен поперечний елемент може бути виконаний колінчастим. Коліна поперечних елементів попереджують "провалювання" шльовки. Згідно з корисною моделлю, поздовжній елемент може бути виконаний у вигляді рамки з вікном для розташування ременя. Таке виконання не вимагає застосування засобів, що обмежують або попереджують "провалювання" шльовки. Нижче наводиться опис шльовки, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Шльовка, вигляд спереду. Фіг. 2 - Шльовка, вигляд А на Фіг. 1. Фіг. 3 - Шльовка, вигляд Б на Фіг. 1. Фіг. 4 - Шльовка, вигляд В на Фіг. 1. Фіг. 5 - Шльовка, виконання вістря у вигляді конуса. Фіг. 6 - Шльовка, вигляд Г на Фіг. 5. Фіг. 7 - Шльовка, виконання вістря у вигляді чотиригранної піраміди. Фіг. 8 - Шльовка, вигляд Д на Фіг. 7. Фіг. 9 - Шльовка, виконання вістря у вигляді шестигранної піраміди. 2 UA 110496 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 10 - Шльовка, вигляд Ε на Фіг. 9. Фіг. 11 - Шльовка, виконання вістря у вигляді стріли. Фіг. 12 - Шльовка, вигляд Ж на Фіг. 11. Фіг. 13 - Шльовка, виконання вістря у вигляді краплі. Фіг. 14 - Шльовка, вигляд К на Фіг. 13. Фіг. 15 - Шльовка, вигляд В на Фіг 1, з розширеними поперечними елементами. Фіг. 16 - Шльовка, вигляд спереду, з упорами на поперечних елементах. Фіг. 17 - Шльовка, розріз Л-Л на Фіг. 16. Фіг. 18 - Шльовка, вигляд спереду, колінчасте виконання поперечних елементів. Фіг. 19 - Шльовка, вигляд спереду, виконання поздовжнього елемента у вигляді рамки. Фіг. 20 - Шльовка, вигляд спереду, виконання поздовжнього елемента у вигляді рамки зі зміщеними до центру поперечними елементами. Фіг. 21 - Шльовка, розріз М-М на Фіг. 19, 20. Фіг. 22 - Шльовка, вигляд спереду, виконання з прокладкою. Фіг. 23 - Шльовка, вигляд Η на Фіг. 22. Фіг. 24 - Шльовка, приклад застосування для аплікатора Ляпко, вигляд зверху. Фіг. 25 - Шльовка, розріз П-П на Фіг. 24. Шльовка, виконана у вигляді П-подібної скоби, утвореної поздовжнім елементом 1 і двома поперечними елементами 2, з'єднаними з кінцями поздовжнього елемента 1 і виконаними з вістрями 3 гарпунного типу на вільних кінцях поперечних елементів 2. Кожне вістря 3 виконано з опорною поперечною площадкою 4. При проколюванні вістрями 3 тканинного матеріалу 5 (або будь-якого іншого еластичного листового матеріалу), з якого виготовлено носимий виріб, шльовка разом з матеріалом 5 носимого виробу, утворює замкнуту петлю, через яку протягується ремінь 6 або до якої кріпиться (підвішується) що-небудь. При цьому вістря 3 розташовуються зі зворотного боку листового матеріалу 5. Опорні поперечні площадки 4 попереджують самовільне висмикування шльовки з матеріалу 5 (Фіг. 1, 2, 3, 4). При необхідності шльовка може бути витягнута із матеріалу 5 вручну шляхом докладання відповідного зусилля в напрямку висмикування шльовки з матеріалу 5 з урахуванням його еластичних властивостей. Після цього шльовка може бути встановлена в іншому місці носимого виробу шляхом проколювання вістрями 3 тканинного матеріалу 5 в іншому місці носимого виробу за вибором користувача. Вістря 3 може мати різне виконання. На Фіг. 5, 6 показано приклад виконання вістря 3 у вигляді конуса 7, основа якого виконує функцію опорної поперечної площадки 4, розміри якої перевищують розміри поперечного перерізу елемента 2 шльовки. На Фіг. 7, 8, 9, 10 показано приклад виконання вістря 3 у вигляді багатогранної піраміди 8 (Фіг 7, 8 - чотиригранна піраміда, Фіг. 9, 10 - шестигранна піраміда). Основи пірамід 8 виконують функцію опорної поперечної площадки 4, розміри якої перевищують розміри поперечного перетину елемента 2 шльовки. На Фіг. 11, 12 показано приклад виконання вістря 3 у вигляді стрілки 9, елементи 10 якої утворюють опорну поперечну площадку 4, розміри якої перевищують розміри поперечного перерізу елемента 2 шльовки. На Фіг. 13, 14 показано приклад виконання вістря 3 у вигляді краплі 11, округлена поверхня 12 якої виконує функцію опорної поперечної площадки, розміри якої перевищують розміри поперечного перерізу елемента 2 шльовки. Шльовка може мати засоби, що обмежують або попереджують її "провалювання", тобто засоби, які підтримують зазор між поздовжнім елементом 1 і матеріалом 5 носимого виробу до установки ременя 6 в шльовку. На Фіг. 15 показано приклад виконання шльовки, в якій кожен поперечний елемент 2 виконаний з розширеним в напрямку від вістря 3 до поздовжнього елемента 1. Таке виконання обмежує "провалювання" шльовки. На Фіг. 16, 17 показано приклад виконання шльовки, в якій на кожному поперечному елементі 2 виконаний додатковий упор 13, розташований між вістрям 3 і поздовжнім елементом 1. Зазначений упор 13 попереджує "провалювання" шльовки. На Фіг. 18, показано приклад виконання шльовки, в якій кожен поперечний елемент 2 виконаний колінчастим, тобто, з коліном 14. Коліна 14 попереджують "провалювання" шльовки. Поздовжній елемент 1 може бути виконаний у вигляді рамки з вікном 15 для розташування ременя 6 (Фіг. 19, 21). Таке виконання шльовки не вимагає застосування засобів, що обмежують або попереджують "провалювання" шльовки, так як вікно 15 в поздовжньому елементі 1 3 UA 110496 U 5 10 15 шльовки не залежить від закріплення шльовки на матеріалі 5 носимого виробу. При цьому поперечні елементи 2 можуть бути зміщені до центру шльовки (Фіг. 20), що забезпечує зручність закріплення шльовки по краю матеріалу 5 носимого виробу. У випадках, коли матеріал 5 носимого виробу є не досить міцним, шльовка може бути встановлена з використанням підкладки 16 з міцнішого матеріалу, яку розміщають між вістрями 3 і тильною стороною матеріалу 5 і проколюють спільно з матеріалом 5 (Фіг. 22. 23). Для полегшення установки шльовки підкладка 16 в місцях її проколювання може бути виконана з отворами, діаметр яких менше поперечного перерізу вістря 3. Конструктивні особливості запропонованої шльовки дозволяють монтувати шльовки на носимому виробі в місцях за вибором користувача, а також переставляти заново шльовки в інші місця носимого виробу, знову ж таки, за вибором користувача. На Фіг. 24, 25 показано приклад використання шльовок для ременя-фіксатора 6 аплікатора Ляпко, який являє собою основу з еластичного листового матеріалу, на робочій поверхні якої закріплені активні голки. Шльовки встановлюють шляхом проколювання основи з боку неробочої поверхні аплікатора. Через шльовки протягують ремінь-фіксатор 6, за допомогою якого закріплюють аплікатор в заданому місці на тілі людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Шльовка, що містить елементи, виконані з можливістю утворення замкнутої петлі в заданому місці носимого виробу, яка відрізняється тим, що виконана у вигляді П-подібної скоби, утвореної поздовжнім елементом і двома поперечними елементами, з'єднаними з кінцями поздовжнього елемента і виконаними з вістрями гарпунного типу на вільних кінцях. 2. Шльовка за п. 1, яка відрізняється тим, що кожне вістря виконано з опорною поперечною площадкою. 3. Шльовка за п. 2, яка відрізняється тим, що вістря виконано у вигляді конуса. 4. Шльовка за п. 2, яка відрізняється тим, що вістря виконано у вигляді багатогранної піраміди. 5. Шльовка за п. 2, яка відрізняється тим, що вістря виконано у вигляді стрілки. 6. Шльовка за п. 2, яка відрізняється тим, що вістря виконано каплеподібним. 7. Шльовка за п. 1, яка відрізняється тим, що кожен поперечний елемент виконаний з розширенням в напрямку від вістря до поздовжнього елемента. 8. Шльовка за п. 1, яка відрізняється тим, що на кожному поперечному елементі виконано додатковий упор, розташований між вістрям і поздовжнім елементом. 9. Шльовка за п. 1, яка відрізняється тим, що кожен поперечний елемент виконаний колінчастим. 10. Шльовка за п. 1, яка відрізняється тим, що поздовжній елемент виконаний у вигляді рамки з вікном для розташування ременя. 4 UA 110496 U 5 UA 110496 U 6 UA 110496 U 7 UA 110496 U 8 UA 110496 U 9 UA 110496 U 10 UA 110496 U 11 UA 110496 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
