Телескопічна всмоктуюча трубка пилососа

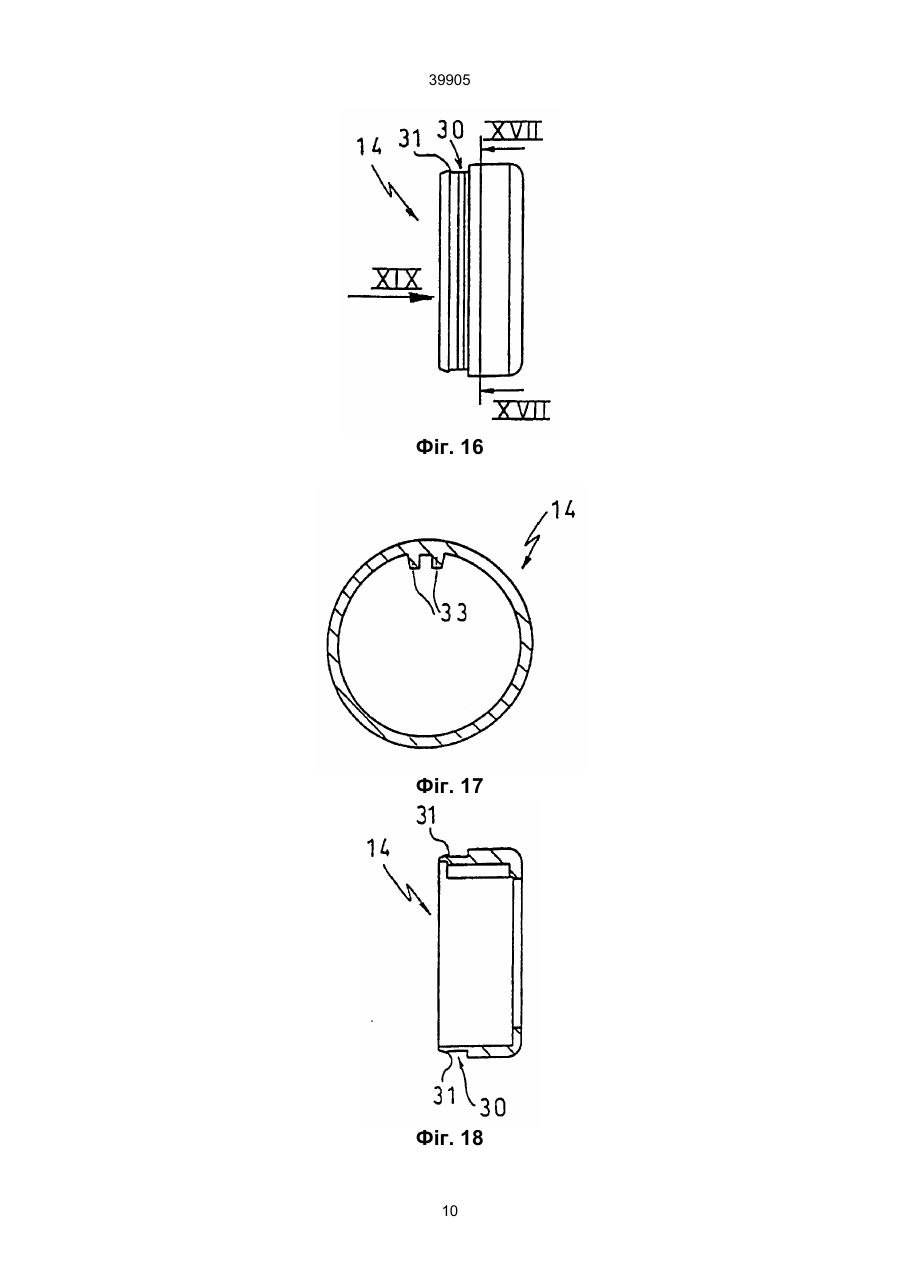

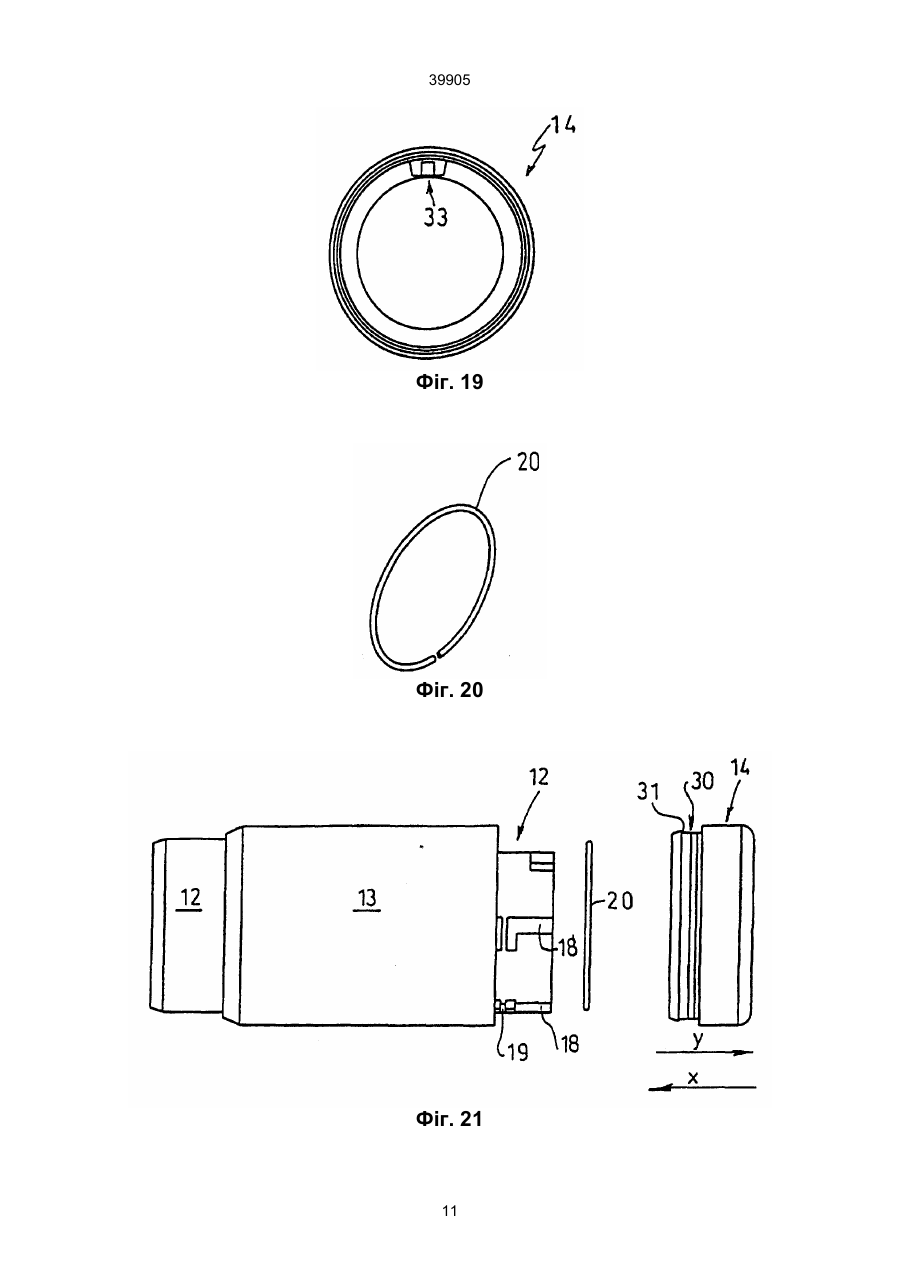

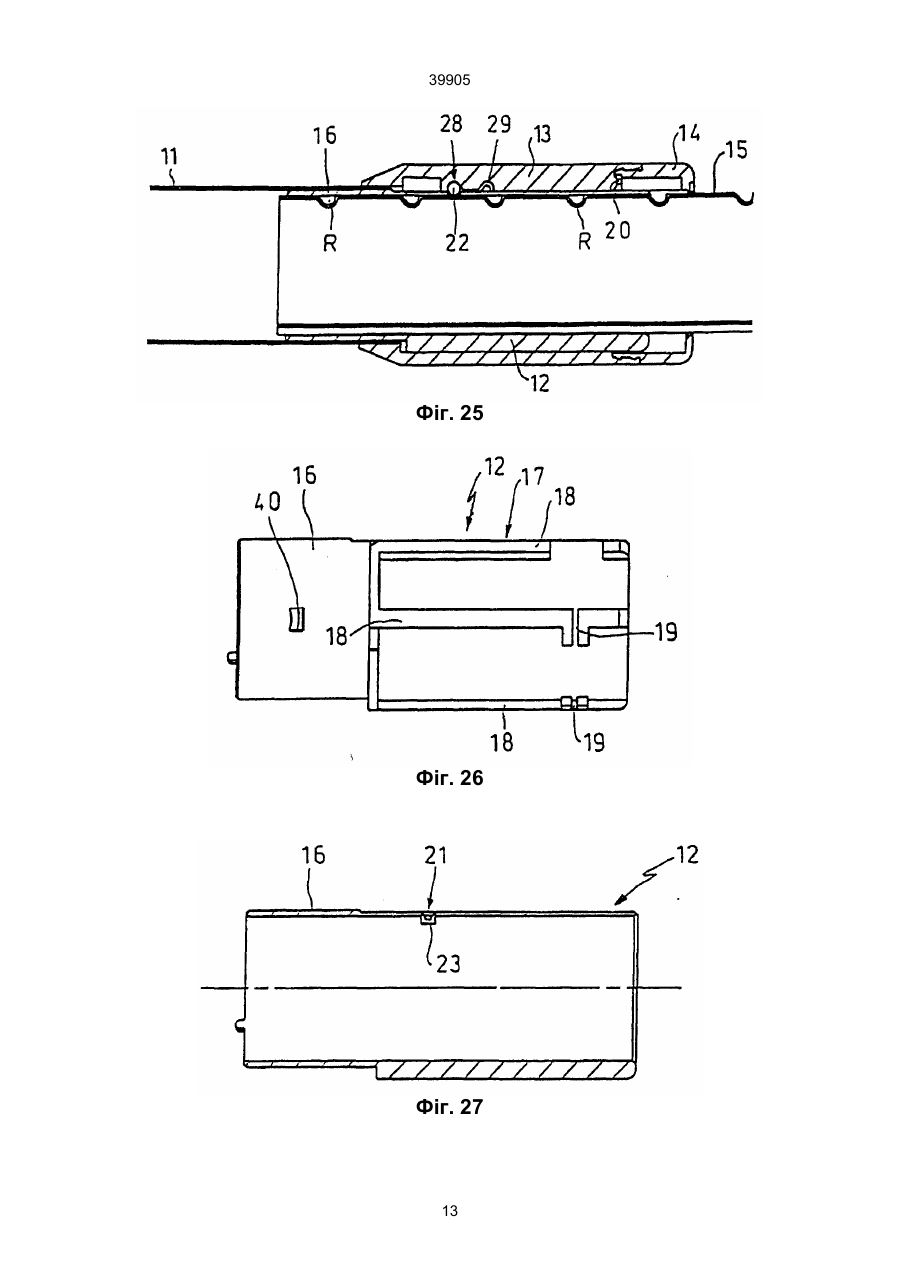

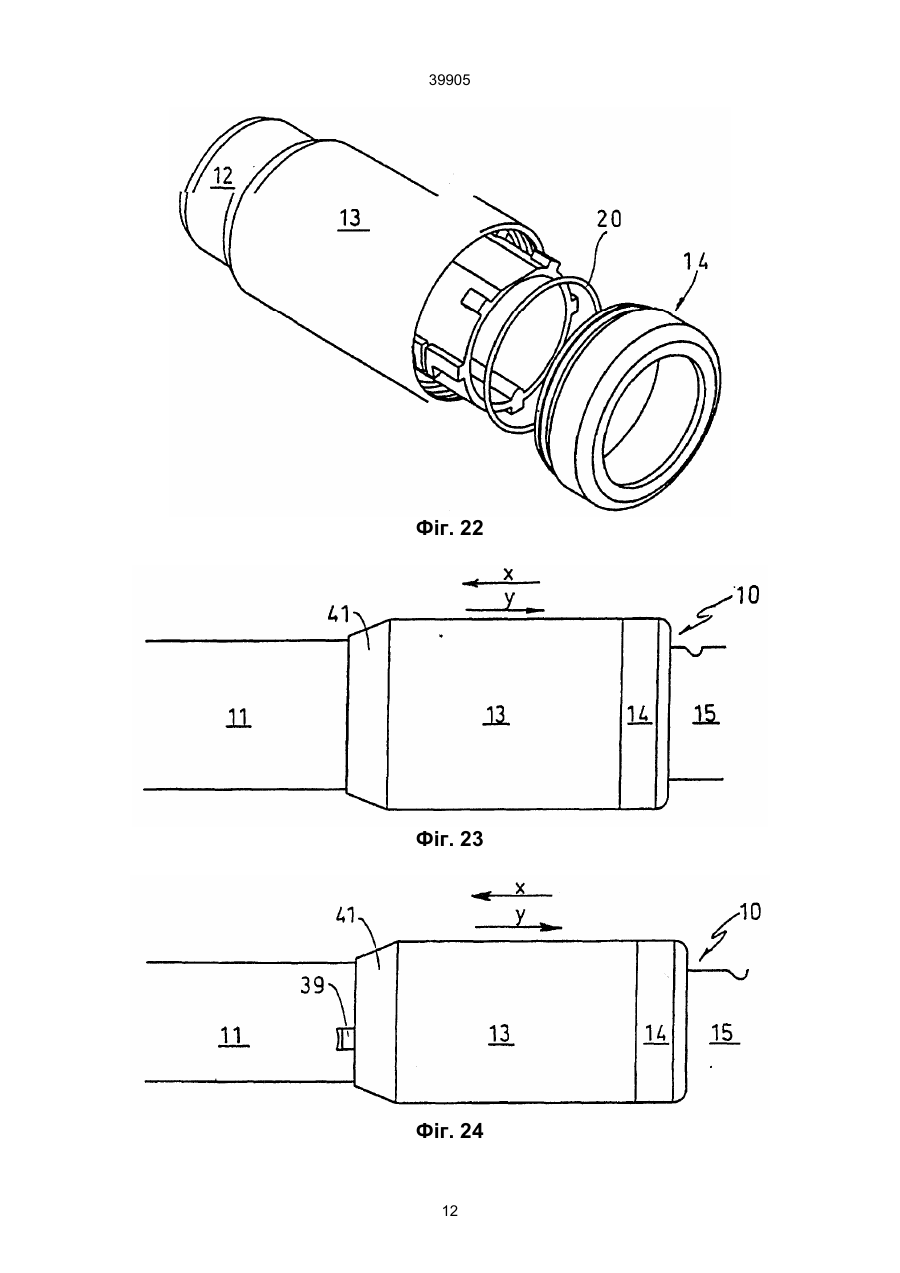

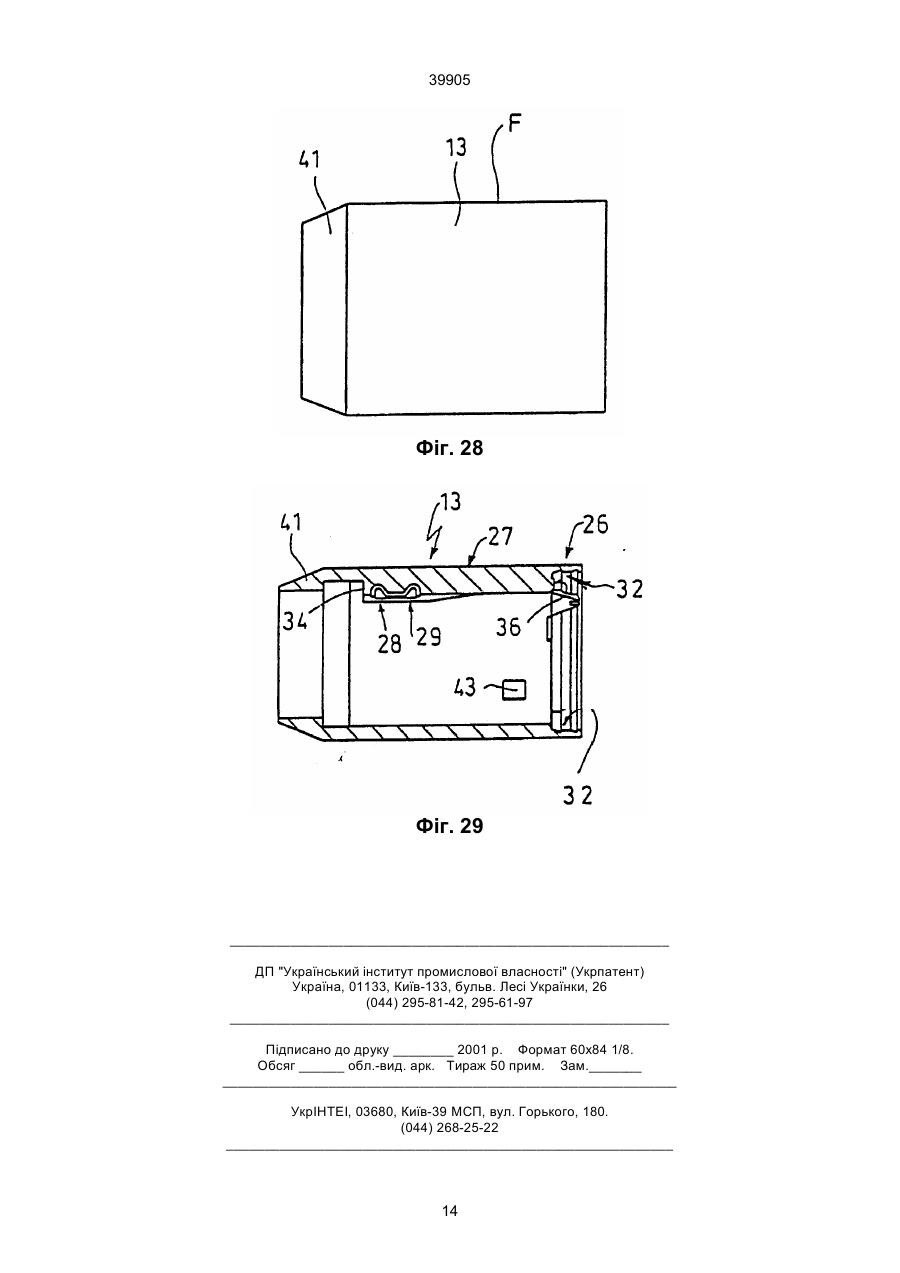

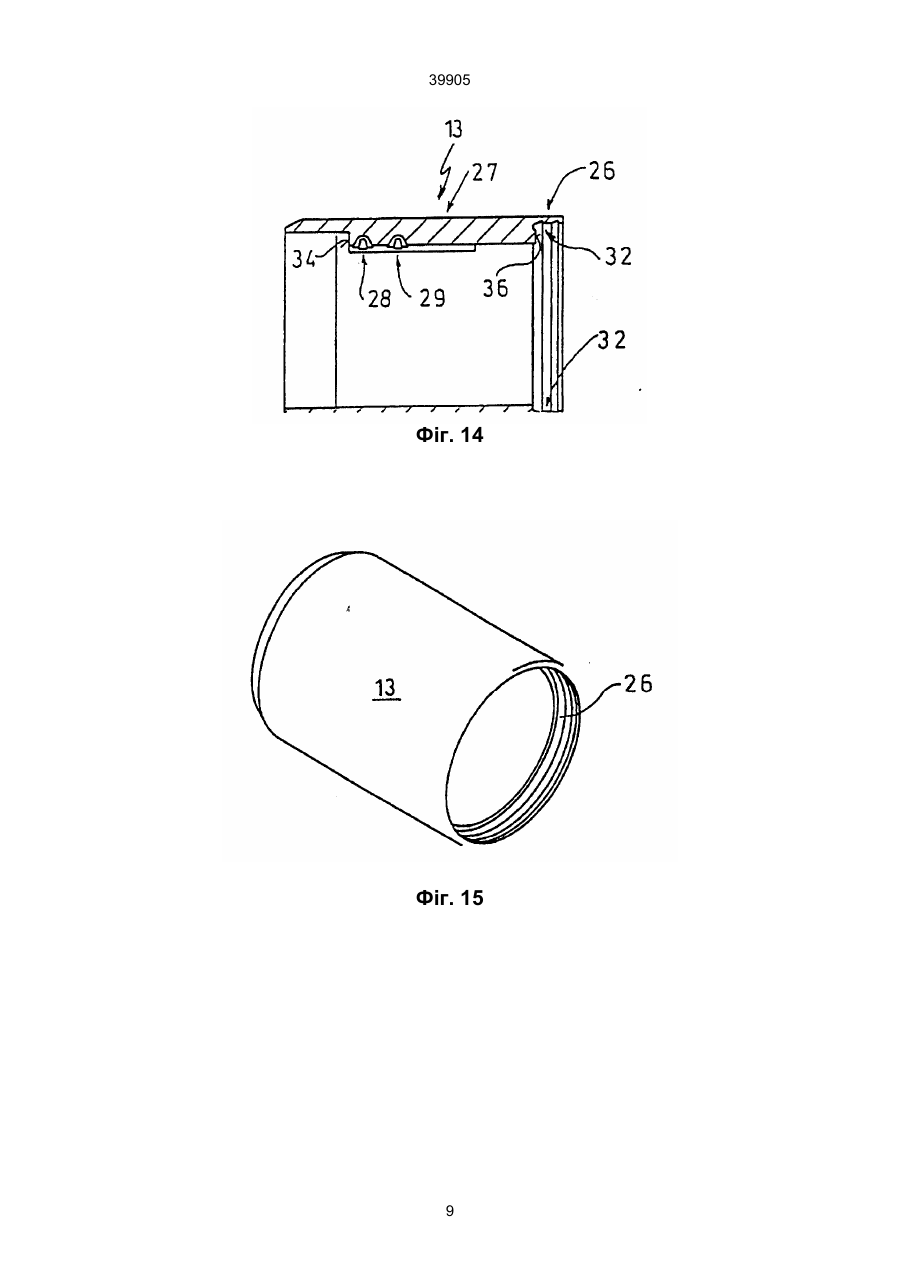

1. Телескопічна всмоктуюча трубка пилососа, яка містить зовнішню трубку, внутрішню трубку з розміщеною на ній фіксаторною накладкою, яка проходить в осьовому напрямі, принаймні один стопорний елемент, який взаємодіє з растровим заглибленням фіксаторної накладки і утримується всередині напрямної втулки, яку встановлено на зовнішній трубці з частковим охопленням внутрішньої трубки, при цьому напрямну втулку оточено втулкою для маніпулювання, яка має принаймні одну порожнину для зміщення стопорного елемента, до того ж між напрямною втулкою і втулкою для маніпулювання розміщено принаймні один пружинний елемент для забезпечення положення фіксації, яка відрізняється тим, що на протилежному відносно зовнішньої трубки кінці втулки для маніпулювання встановлено з'єднаний рухомо зі згаданою втулкою для маніпулювання кільцевий ковпачок з можливістю переміщення відносно напрямної втулки, і що між втулкою для маніпулювання і кільцевим ковпачком виконано паз для розміщення розташованого на зовнішній поверхні напрямної втулки пружинного елемента для забезпечення принаймні осьового напряму зворотного руху. 2. Всмоктуюча трубка пилососа згідно з п. 1, яка відрізняється тим, що пружинний елемент виконано у вигляді вигнутої у формі кільця стрижневої пружини. 3. Всмоктуюча трубка пилососа, згідно з п. 1 або 2, C2 (54) ТЕЛЕСКОПІЧНА ВСМОКТУЮЧА ТРУБКА ПИЛОСОСА 39905 прямною втулкою та втулкою для маніпулювання розміщено принаймні один пружинний елемент для забезпечення положення фіксації. Така телескопічна всмоктуюча трубка пилососа вже відома з патенту США US-PS 3351363. В цій публікації описано всмоктуючу трубку пилососа, яка поряд з внутрішнім кільцеподібним пластмасовим елементом має також зовнішній кільцеподібний елемент, який несе механізм для маніпулювання. Окрім того, між внутрішнім та зовнішнім пластмасовими елементами розміщено дві пружини стискання. Однак, це відоме рішення має суттєвий недолік, який полягає в тому, що такий пристрій відносно важко збирати. Тому в основу винаходу покладено завдання створення такого встановлювального пристрою телескопічної трубки для всмоктуючої трубки пилососа, яке б дозволило здійснювати зборку з найменшими витратами. Вирішення цього завдання випливає з ознак пункту 1 формули винаходу, зокрема з ознак його відрізняльної частини, згідно з якою на протилежному до зовнішньої трубки кінці втулки для маніпулювання встановлено рухомо з'єднаний зі згаданою втулкою для маніпулювання кільцевий ковпачок з можливістю переміщення відносно напрямної втулки, і що між втулкою для маніпулювання та кільцевим ковпачком виконано паз для розташування розміщеного на зовнішній поверхні напрямної втулки пружинного елемента для забезпечення осьового напряму зворотного руху. Пристрій згідно з винаходом має істотну перевагу, яка полягає в тому, що його можна особливо легко збирати. По суті пристрій має тільки три основних складових деталі, а саме: напрямну втулку, втулку для маніпулювання та кільцевий ковпачок, які всі можуть бути дуже простим способом розміщені на телескопічній трубці. Так, насамперед, напрямну втулку закріплено на зовнішній трубці за допомогою затискача, при цьому після закладки стопорного елемента втулка для маніпулювання насувається на напрямну втулку. Після завершуючого цей етап зборки закріплення пружинного елемента кільцевий ковпачок нарешті може бути з'єднано з можливістю зміщування з втулкою для маніпулювання таким чином, що пристрій є готовим до експлуатації. Окрім того, перевага пристрою згідно з винаходом також полягає ще в тому, що його виконано дуже зручним чином і в ергономічному відношенні, оскільки вся зовнішня поверхня втулки для маніпулювання слугує як поверхня захвату, тобто ручка. З німецького патенту DE-PS 3916531 вже, в принципі, відомо застосування кільцевої або стрижневої пружини в зв'язку з телескопічною всмоктуючою трубкою для пилососа, проте при цьому мова йде про різнорідний рівень техніки, а не про рівень техніки згідно з обмежувальною частиною формули винаходу. Приклад виконання пристрою згідно з винаходом може також характеризуватись тим, що пружинний елемент виконано у вигляді вигнутої у формі кільця стрижневої пружини, яку закріплено принаймні частково уздовж зовнішнього кола напрямної втулки. Згідно з найкращим прикладом виконання пристрою у відповідності до винаходу втулка для маніпулювання та кільцевий ковпачок фіксовані нерознімно одне до одного за допомогою фіксатора з пилоподібним зубцем, який має зубчате зачеплення в напрямі насуву. В принципі також можливе виконання з'єднання втулки для маніпулювання із роз'ємним кільцевим ковпачком, наприклад, шляхом різьбового з'єднання. Згідно з самим найкращим прикладом виконання винаходу існуюче в напрямній втулці заглиблення для розташування стопорного елемента має пристрій для утримання і, принаймні, для переміщення стопорного елемента в радіальному напрямі. Таке виконання дозволяє надійним способом здійснювати повну попередню зборку встановлювального пристрою таким чином, що під час попередньої зборки стопорний елемент не може випадати із встановлювального пристрою. Такого типу пристрій для утримання стопорного елемента може бути виконано, наприклад, таким чином, що напрямна втулка на ділянці заглиблення містить спрямовані одна до одної напрямні, в яких утримується стопорний елемент передбаченими для цього відповідно на обох кінцях напрямними цапфами. Наступні переваги винаходу випливають з нижченаведеного опису приклада виконання з посиланням на креслення, на яких показано: фіг. 1 - встановлювальний пристрій для телескопічної всмоктуючої трубки пилососа, вигляд збоку; фіг. 2 - поздовжній зріз встановлювального пристрою згідно з фіг. 1; фіг. З - збільшений зріз частини фіг. 2; фіг. 4 - зображення згідно з фіг. 1 в розімкненому стані; фіг. 5 - поздовжній зріз згідно з фіг. 4; фіг. 6 - збільшений зріз частини фіг. 5; фіг. 7 - напрямна втулка, вигляд збоку; фіг. 8 - перспективне зображення напрямної втулки згідно з фіг. 7; фіг. 9 - поздовжній зріз напрямної втулки згідно з фіг. 7; фіг. 10 - збільшений зріз частини фіг. 9; фіг. 11 - збільшений зріз частини фіг. 8; фіг. 12 - перспективне зображення стопорного елемента; фіг. 13 - втулка для маніпулювання, вигляд збоку; фіг. 14 - поздовжній зріз втулки для маніпулювання згідно з фіг. 13; фіг. 15 - перспективне зображення втулки для маніпулювання згідно з фіг. 13; фіг. 16 - кільцевий ковпачок, вигляд збоку; фіг. 17 - поперечний зріз кільцевого ковпачка за лінією зрізу XVII - XVII з фіг. 16; фіг. 18 - поперечний зріз кільцевого ковпачка згідно з фіг. 16; фіг. 19 - фронтальне зображення кільцевого ковпачка за строкою XIX з фіг. 16; фіг. 20 - перспективне зображення кільцевої пружини; фіг. 21 - встановлювальний пристрій в частково розібраному вигляді; 2 39905 фіг. 22 - перспективне зображення встановлювального пристрою згідно-з фіг. 21; фіг. 23 - інший приклад виконання встановлювального пристрою для телескопічної всмоктуючої трубки пилососа, вигляд збоку; фіг. 24 - зображення згідно з фіг. 23 в розімкненому вигляді; фіг. 25 - поздовжній зріз згідно з фіг. 24; фіг. 26 - напрямна втулка згідно з фіг. 23 і далі, вигляд збоку; фіг. 27 - поздовжній зріз напрямної втулки згідно з фіг. 26; фіг. 28 - втулка для маніпулювання згідно з фіг. 23 і далі, вигляд збоку; фіг. 29 - поздовжній зріз втулки для маніпулювання згідно з фіг. 28. На кресленнях встановлювальний пристрій телескопічної трубки позначено цифрою для посилання 10. Встановлювальний пристрій такого типу 10 містить закріплену на зовнішній трубці 11 напрямну втулку 12, розміщену на напрямній втулці 12 з можливістю переміщення в поздовжньому напрямі втулку 13 для маніпулювання та з'єднаний з втулкою 13 з можливістю переміщення кільцевий ковпачок 14, при цьому всередині напрямної втулки 12 проходить внутрішня трубка 15. В той час як на фіг. 1 - 3 встановлювальний пристрій 10 показано в зімкненому стані, на фіг. 4 6 його показано в розімкненому стані. На фіг. 7 і далі показано напрямну втулку 12. Напрямна втулка 12 має закріплену на зовнішній трубці 11 ділянку 16 і, по суті, протилежну втулці 13 для маніпулювання ділянку 17. Ділянку 17 напрямної втулки 12 забезпечено напрямними ребрами, які з боків і в нижній частині утворюють ділянками кільцеві пази 19 для встановлення кільцевої пружини 20 (див. фіг. 20). У верхній частині напрямної втулки 12 кільцевий паз 19 розширюється в зоні напрямних ребер 18 для створення зони А переміщення кільцевої пружини 20, принцип роботи якої далі буде пояснено більш детально. На перспективному зображенні фіг. 8 можна бачити на внутрішній поверхні засіб V фіксації від провертання у вигляді поздовжнього ребра, яке (на кресленні не показано) входить у зачеплення з поздовжнім пазом внутрішньої трубки 15. Окрім того, напрямну втулку 12 забезпечено виконаним перпендикулярно до її поздовжнього напряму заглибленням 21 для розміщення в ньому показаного на фіг. 12 стопорного елемента 22. Як, зокрема, показано на фіг. 9 - 11, заглиблення 21 на обох кінцях має відповідно кишенеподібну напрямну 23, яка під час попередньої зборки дозволяє закласти забезпечений на торцях цапфами 24 стопорний елемент 22 зверху в заглиблення 21 без його випадання. На фіг. 13 - 15 показано втулку 13 для маніпулювання; на них можна побачити ділянку 25 нахлисту, яка в зібраному стані більше або менше насувається на ділянку 16 напрямної втулки 12, ділянку 26 для закріплення на ній кільцевого ковпачка 14 і розташовану між нею ділянку 27, яка на внутрішній стороні труби має дві виїмки 28 і 29 для стопорного елемента 22. Зовнішня поверхня F втулки 13 для маніпулювання слугує також як поверхня маніпулювання для призначеної для користувача ручки, при цьому цю поверхню маніпулювання (на кресленні не показано) може бути також виконано ергономічне зручної форми, наприклад, у вигляді підігнаної під ручку форми. На фіг. 16 - 19 зображено кільцевий ковпачок 14. Цей ковпачок 14 має ділянку 30 для кріплення, на якій виконано фіксаторні виступи 31, які взаємодіють з виконаним у вигляді зубців пили внутрішнім засобом 32 фіксації ділянки 26 втулки 13 для маніпулювання. Окрім того, зокрема з фіг. 17 випливає, що кільцевий ковпачок 14 на своєму внутрішньому боці має розташовані на відстані один від одного контрупори 33, принцип дії яких буде пояснено далі в описі. На фіг. 20 показано кільцеву пружину 20, яка під час зборки встановлювального пристрою 10 розташовується в кільцевому пазу 19 на зовнішній поверхні напрямної втулки 12. Принцип дії цієї пружини 20 також пояснюється далі. Зборка встановлювального пристрою 10 може здійснюватись як окремо від зовнішньої 11 і внутрішньої 15 трубок (комплектна зборка), так і в поєднанні з зовнішньою 11 та внутрішньою 15 трубками. Перш за все в заглиблення 21 напрямної втулки 12 закладається стопорний елемент 22, при цьому останній утримується в ньому за рахунок кишенеподібних напрямних 23. Потім втулку 13 для маніпулювання може бути насунуто на напрямну втулку 12 в Х-напрямі настільки, що опорне плічко 34 упреться в протилежне плічко 35 напрямної втулки 12. В цьому положенні (див. фіг. 21) призначений для встановлення кільцевої пружини 20 кільцевий паз 19 є вільним, таким чином, що кільцеву пружину 20 може бути позиційовано на напрямній втулці 12. Після встановлення кільцевої пружини 20 і зворотного насуву (в Y-напрямі) втулки 13 для маніпулювання до упору в поверхню 36 плічка на кільцевій пружині 20 кільцевий ковпачок 14 може бути насунуто на напрямну втулку 12 в Х-напрямі до положення, в якому ділянки для кріплення 26 і 30, тобто внутрішні зубці 32 та фіксаторні виступи 31 стійко зачепляться між собою. Завдяки такому типу рухомого з'єднання втулки 13 для маніпулювання та кільцевого ковпачка 14 кільцева пружина 20 виявляється щільно затиснутою між згаданим вище плічком 36 і контрупорами 33 кільцевого ковпачка в кільцевому пазу 37. Приклад такого з'єднання можна бачити, зокрема, на фіг. 3 і 6. За рахунок затискання кільцевої пружини 20 в кільцевому пазу між втулкою для маніпулювання та кільцевим ковпачком 14 забезпечується те, що рухомий вузол, який складається з втулки 13 для маніпулювання та кільцевого ковпачка 14, після одного маніпулювання повертається знову в нульове положення (розтиснуте положення кільцевої пружини 20). Це нульове положення кільцевої пружини 20 відповідає показаному на фіг. 1 – 3 положенню фіксації встановлювального пристрою 10. При цьому заглиблення 21 затулене стопорною поверхнею 38 втулки 13 для маніпулювання, завдяки чому стопорний елемент 22 утримується в фіксаторному пазу R внутрішньої трубки 15. Якщо ж втулка 13 для маніпулювання разом з кільцевим ковпачком 14 переміщується в Y 3 39905 напрямі, одержується зображене на фіг. 4-6 розімкнене положення встановлювального пристрою 10. В цьому положенні над заглибленням 21, включаючи розташований в ньому стопорний елемент 22, розміщено виїмку 28, таким чином, що під час встановлення внутрішньої трубки 15 відносно зовнішньої трубки 11 стопорний елемент 22 може зміщуватись догори. На фіг. 23 - 29 показано інший приклад виконання встановлювального пристрою 10. Зокрема при порівнянні фіг. 23, 24 і 25 з фіг. 1, 4 і 5 вбачається різниця обох форм виконання. А саме, в прикладі виконання згідно з фіг. 23 - 29 існує напрямна втулка 12 з ділянкою 16 зі зменшеним діаметром, таким чином, що ділянка 16 може всуватись в зовнішню трубку 11 і фіксуватись. Це здійснюється за допомогою виконаної на зовнішній трубці 11 виїмки 39, а також передбаченого на ділянці 16 напрямної втулки 12 фіксаторного виступу 40. Окрім того, втулку 13 для маніпулювання забезпечено в напрямі до зовнішньої трубки 11, яка сходиться на конус кінцевою частиною 41, яка охоплює кінцеву зону 42 зовнішньої трубки 11 як в зімкненому, так і в розімкненому стані. А також втулка 13 для маніпулювання ще має додатково на своїй внутрішній поверхні виступ 43, який слугує як засіб для упору. А саме, виступ 43 повинен перешкоджати пересуванню втулки 13 для маніпулювання в Y-напрямі на неприпустимо велику відстань. За такої форми виконання зборка ще більше спрощується. На основі зміненої конструкції напрямної втулки 12 та втулки 13 для маніпулювання не тільки стопорний елемент 22 може вставлятись перед зборкою встановлювального пристрою 10, але спочатку також може бути вставлено в напрямну втулку 12 кільцеву пружину 20. Після цього етапу зборки втулку 13 для маніпулювання завдяки зменшеному діаметру ділянки 16 напрямної втулки 12 у порівнянні з першим прикладом виконання може бути насунуто в Y-напрямі за рахунок дуже незначної пружної деформації ділянки 16 до упору плічка 36 втулки 13 для маніпулювання в кільцеву пружину 20. А потім, як і згідно з першим прикладом виконання винаходу, необхідно закріпити кільцевий ковпачок 14 на втулці 13 для маніпулювання. Фіг. 1 4 39905 Фіг. 2 Фіг. 3 Фіг. 4 5 39905 Фіг. 5 Фіг. 6 Фіг. 7 6 39905 Фіг. 8 Фіг. 9 Фіг. 10 7 39905 Фіг. 11 Фіг. 12 Фіг. 13 8 39905 Фіг. 14 Фіг. 15 9 39905 Фіг. 16 Фіг. 17 Фіг. 18 10 39905 Фіг. 19 Фіг. 20 Фіг. 21 11 39905 Фіг. 22 Фіг. 23 Фіг. 24 12 39905 Фіг. 25 Фіг. 26 Фіг. 27 13 39905 Фіг. 28 Фіг. 29 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 14
