Брущатий камінь з бетону

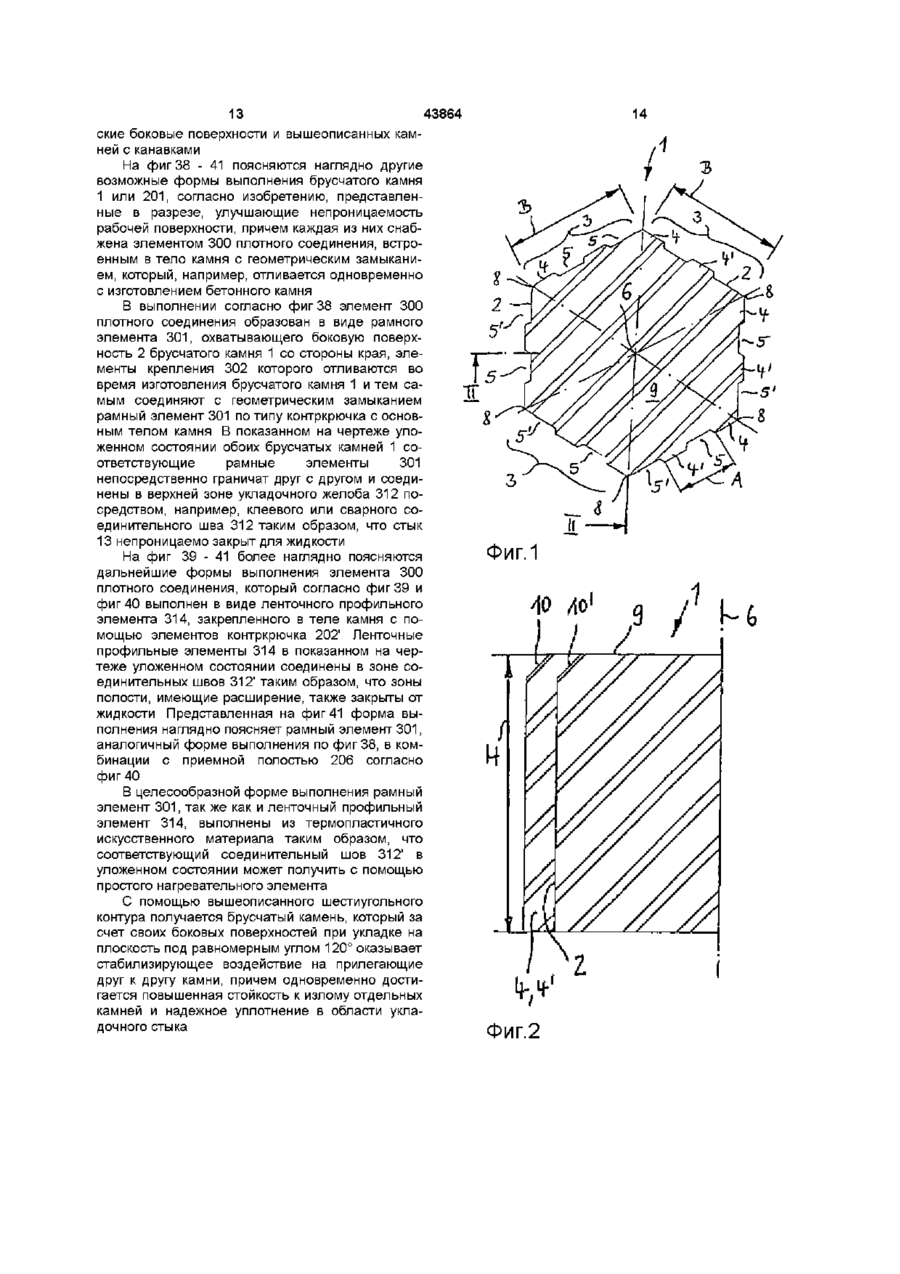

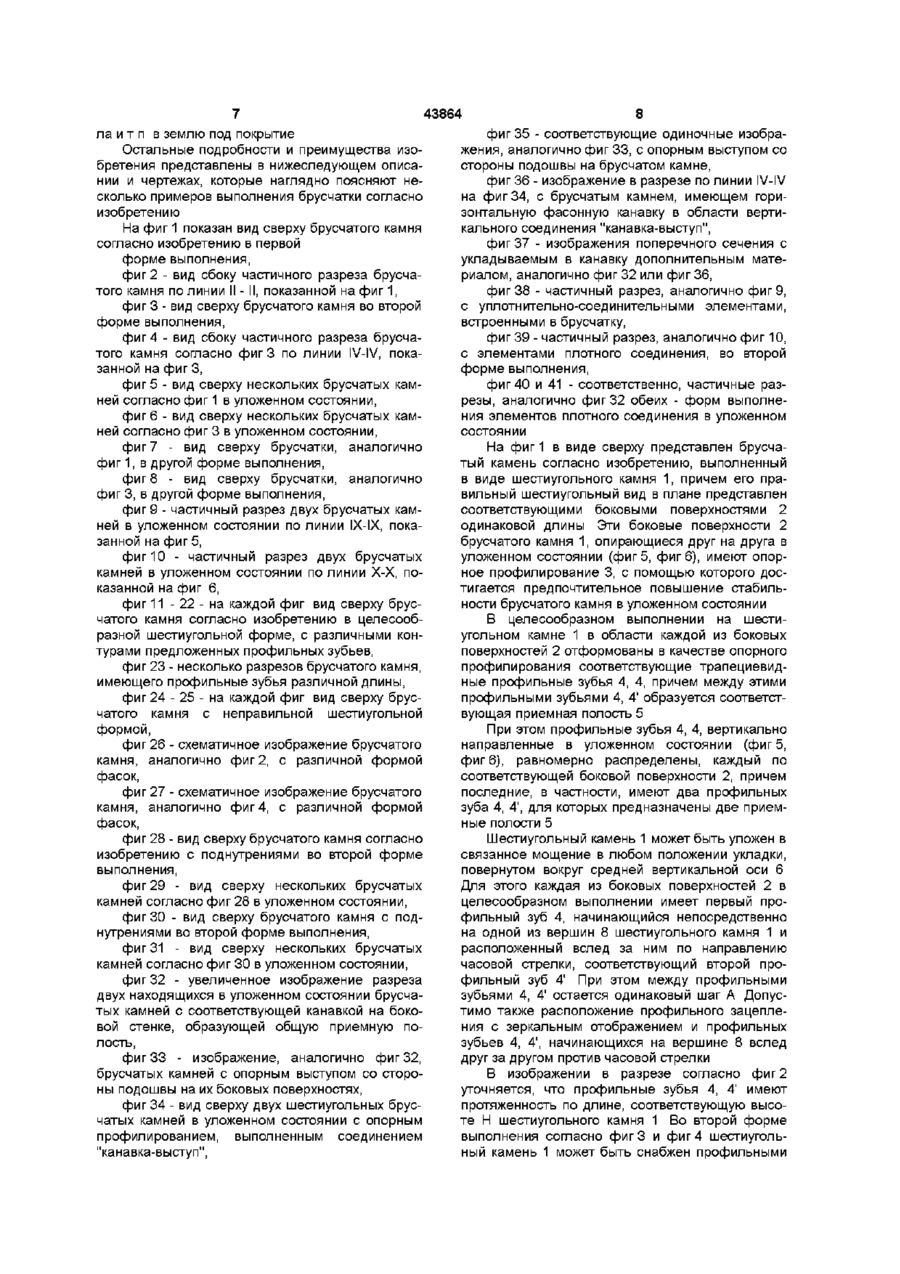

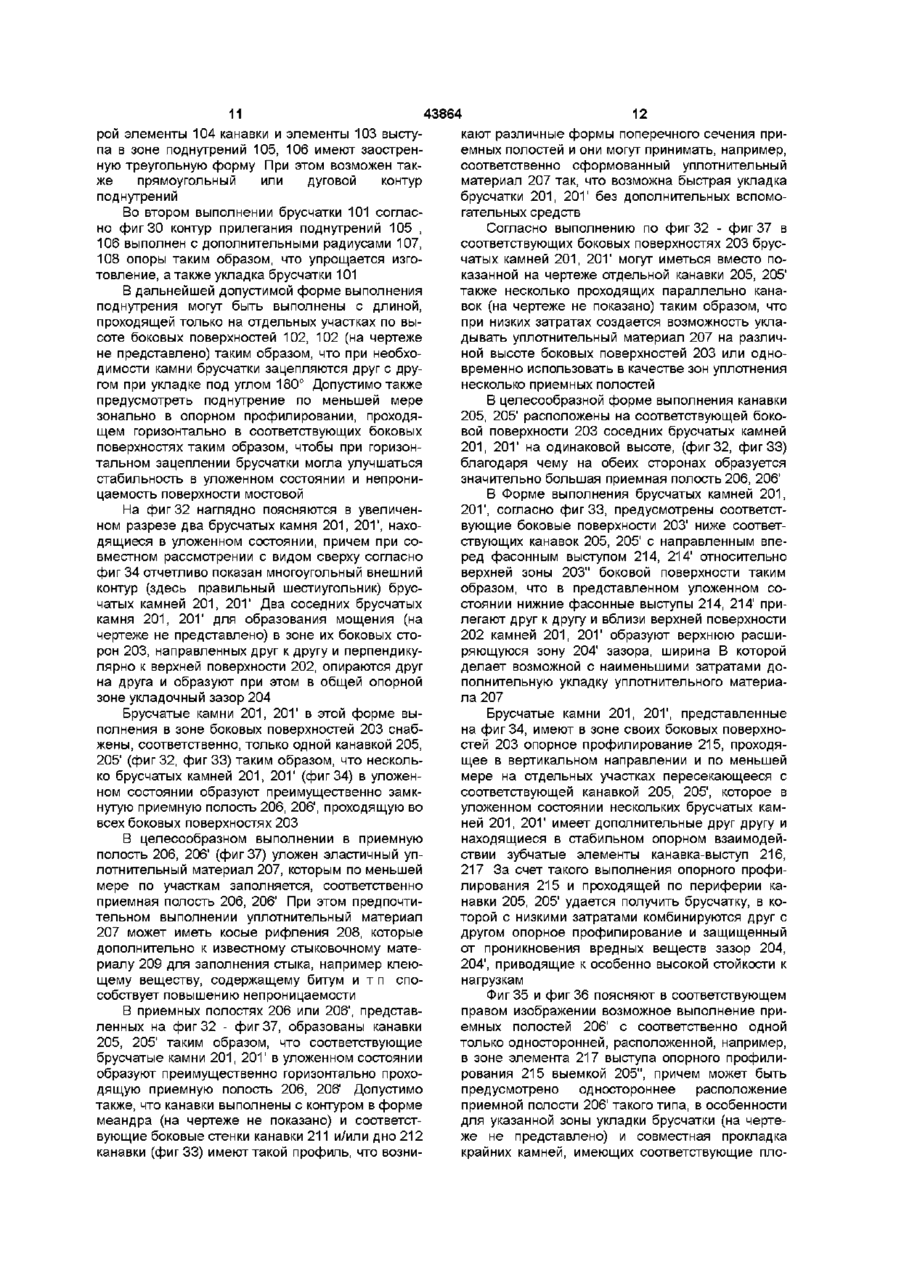

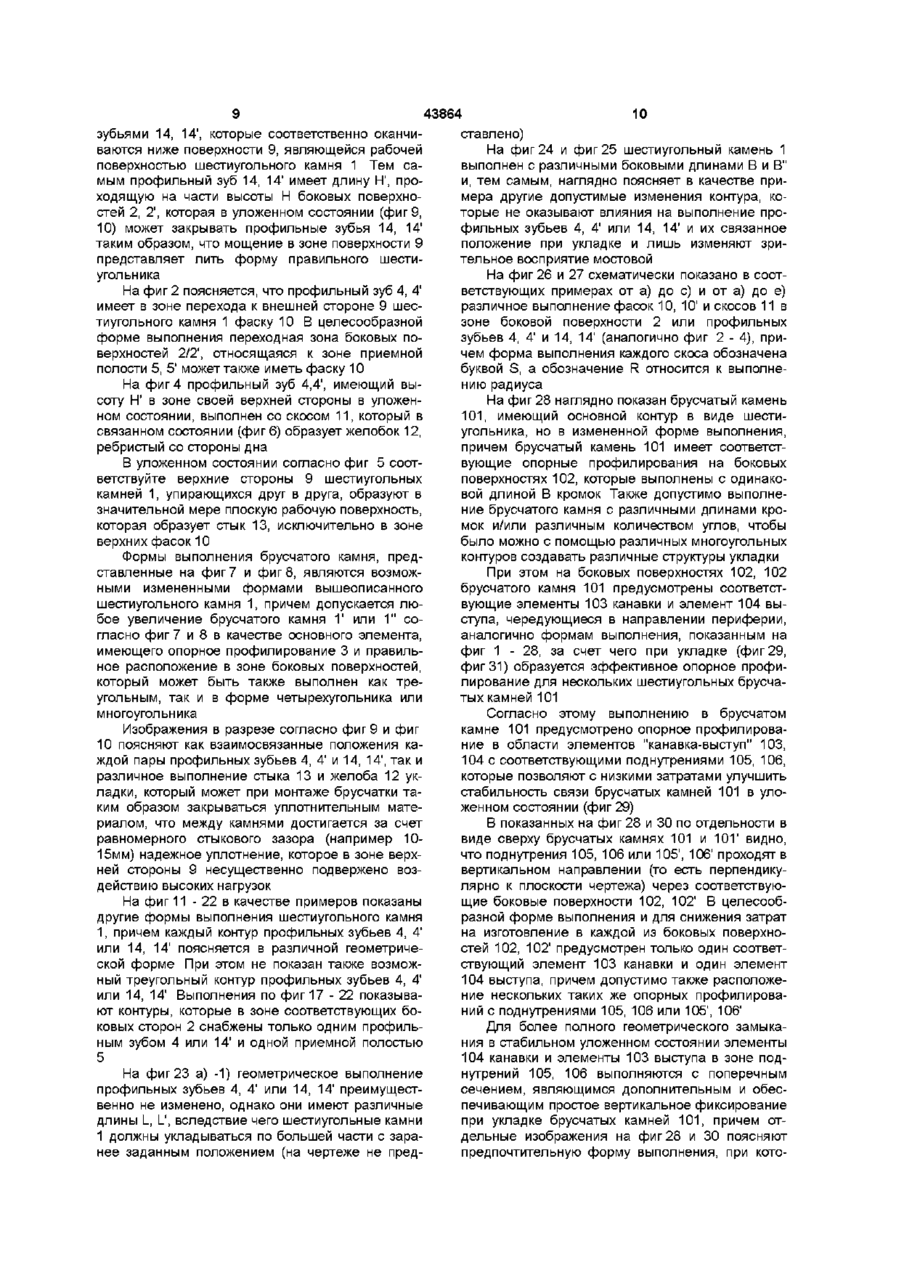

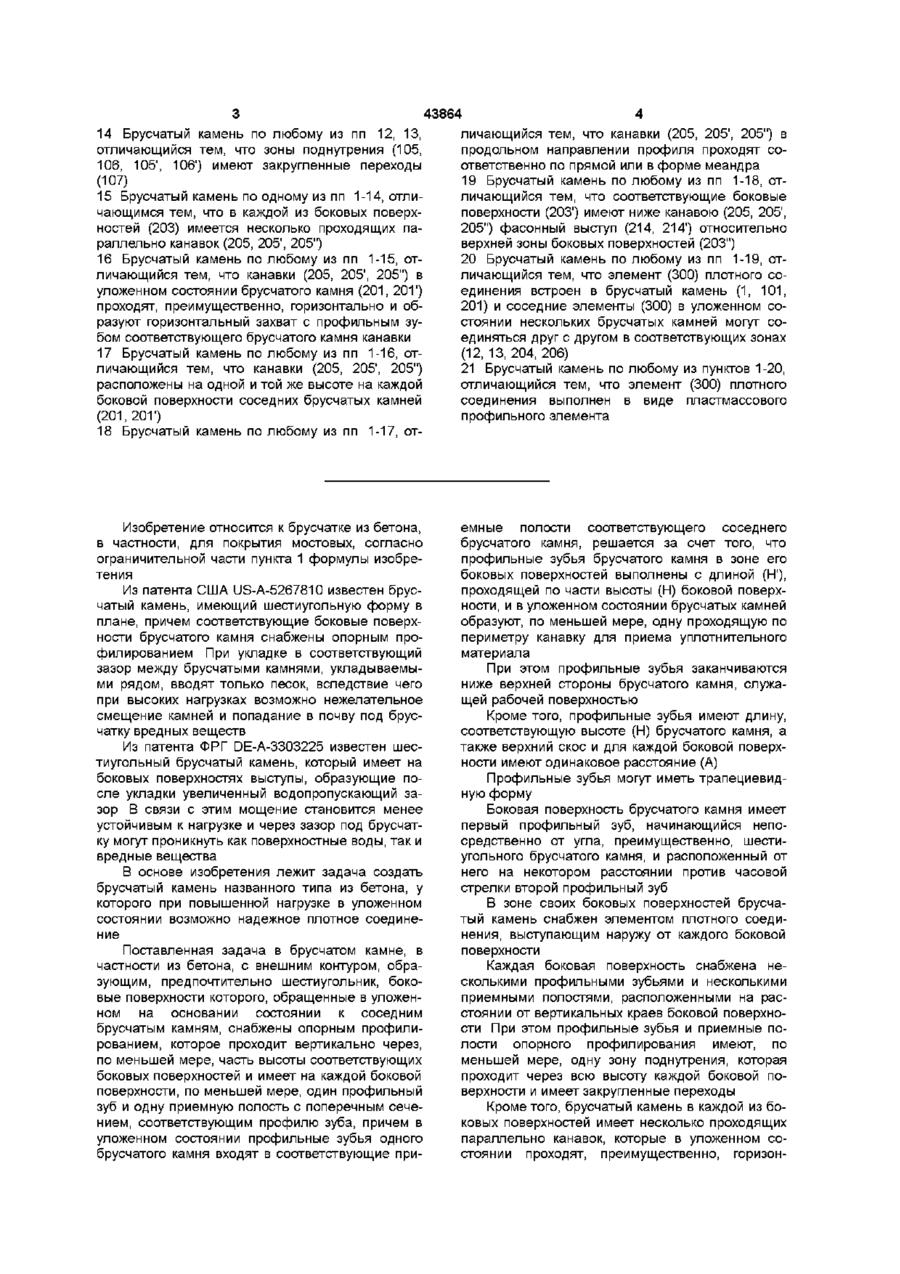

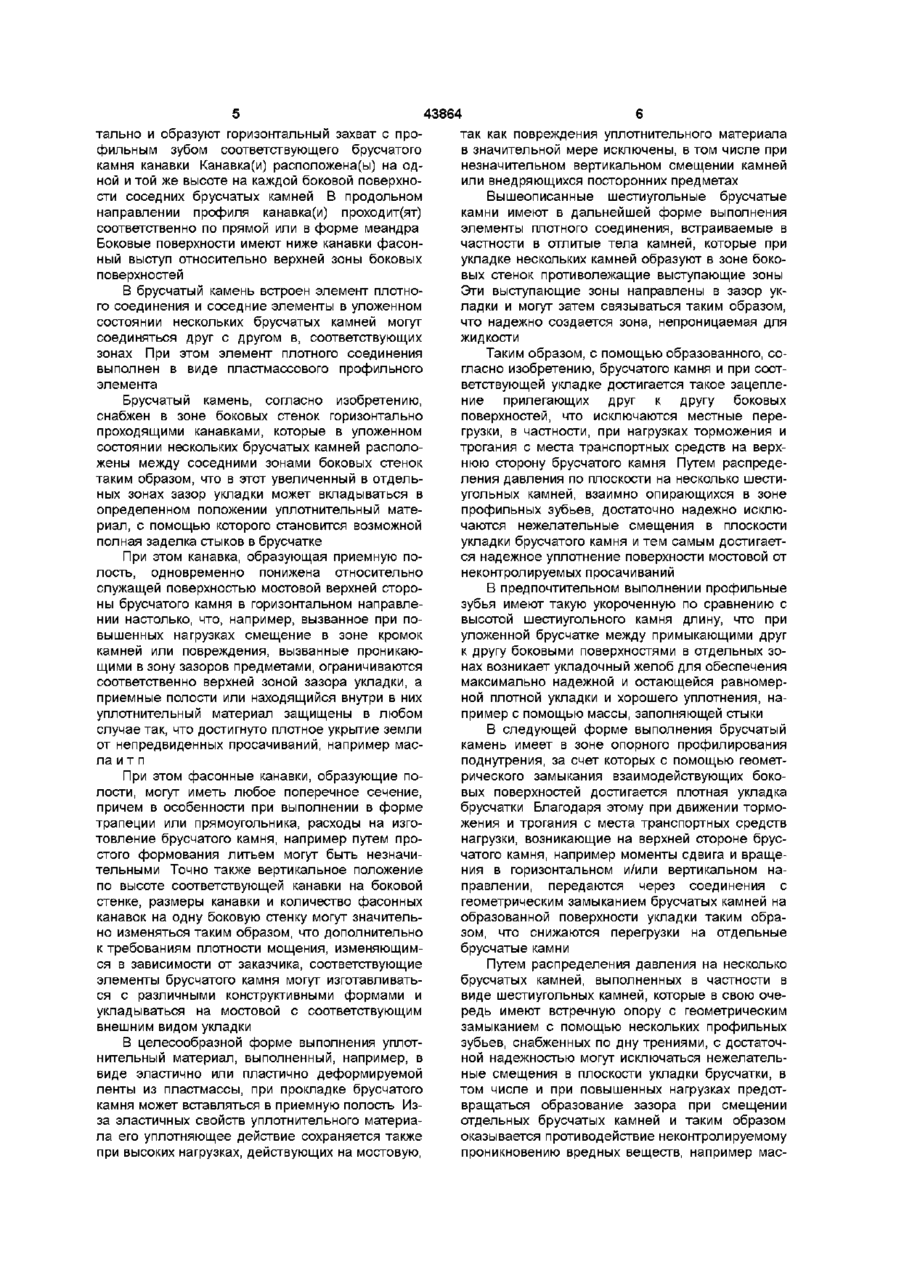

1 Брусчатый камень, в частности из бетона с внешним контуром, образующим, предпочтительно шестиугольник, боковые поверхности (2, 102, 203) которого снабжены опорным профилированием (3, 103, 104, 215), которое проходит вертикально через, по меньшей мере, часть высоты соответствующих боковых поверхностей (2, 102, 203) и имеет на каждой боковой поверхности (2, 102, 203), по меньшей мере, один профильный зуб (4, 4', 14, 14', 104, 217) и одну приемную полость (5, 103, 105) с поперечным сечением, соответствующим профилю зуба, причем в уложенном состоянии профильные зубья (4, 4', 14, 14', 104, 217) одного брусчатого камня (1, 101, 201) входят в соответствующие приемные полости (5, 103, 105) соответствующего соседнего брусчатого камня (1, 101, 201), отличающийся тем, что профильные зубья (14, 14') брусчатого камня (1, 101, 201) в зоне его боковых поверхностей (2, 102, 203) выполнены с длиной (Н1), проходящей по части высоты (Н) боковой поверхности (2), и в уложенном состоянии брусчатых камней (1, 101, 201) образуют, по меньшей мере, одну проходящую по периметру канавку (12, 205, 205', 205") для приема уплотнительного материала (207, 208,209) 2 Брусчатый камень по п 1, отличающийся тем, что профильные зубья (14, 14') заканчиваются ниже верхней стороны (9) брусчатого камня (1), служащей рабочей поверхностью 3 Брусчатый камень по п 1 или 2, отличающийся тем, что профильные зубья (14, 14') имеют верхний скос (10,11) 4 Брусчатый камень по любому из пп 1-3, отличающийся тем, что боковые поверхности (2) имеют в зоне перехода к верхней стороне (9) брусчатого камня (1) между профильными зубьями (4, 4') фаску (10') 5 Брусчатый камень по любому из пп 1-4, отличающийся тем, что на каждой боковой поверхности (2) расположен, по меньшей мере, один профильный зуб (4, 4') и одна приемная полость (5) на расстоянии от вертикальных краев (8) боковой поверхности (2) 6 Брусчатый камень по любому из пп 1-5, отличающийся тем, что профильные зубья (4, 4', 14,14', 104, 217) выполнены трапециевидными 7 Брусчатый камень по любому из пп 1-6, отличающийся тем, что каждая боковая поверхность (2, 102, 203) снабжена несколькими профильными зубьями (4, 4', 14,14, 104, 217) и несколькими приемными полостями (5,103, 205) 8 Брусчатый камень по любому из пп 1-7, отличающийся тем, что каждая боковая поверхность (2) имеет первый профильный зуб (4, 14), начинающийся непосредственно от угла (8), преимущественно, шестиугольного брусчатого камня (1), и расположенный от него на некотором расстоянии против часовой стрелки второй профильный зуб (41, 14') 9 Брусчатый камень по п 8, отличающийся тем, что профильные зубья (4, 4', 14, 14') каждой боковой поверхности (2) имеют одинаковый шаг (А) 10 Брусчатый камень по любому из пп 1-9, отличающийся тем, что профильные зубья (4, 4') имеют длину, соответствующую высоте (Н) брусчатого камня (1) 11 Брусчатый камень по любому из пп 1-10, отличающийся тем, что в зоне своих боковых поверхностей (2, 102, 203) он снабжен элементом (300) плотного соединения, выступающим наружу от каждой боковой поверхности (2, 102, 203) 12 Брусчатый камень по любому из пп 1-11, отличающийся тем, что профильные зубья (4, 4', 14,14') и приемные полости (5, 103, 205) опорного профилирования (103, 104) имеют, по меньшей мере, одну зону поднутрения (105, 106, 105', 106') 13 Брусчатый камень по п 12, отличающийся тем, что зона поднутрения (105, 106, 105', 106') проходит через всю высоту каждой боковой поверхности (102, 102') О (О 00 го 14 Брусчатый камень по любому из пп 12, 13, отличающийся тем, что зоны поднутрения (105, 106, 105', 106') имеют закругленные переходы (107) 15 Брусчатый камень по одному из пп 1-14, отличающимся тем, что в каждой из боковых поверхностей (203) имеется несколько проходящих параллельно канавок (205, 205', 205") 16 Брусчатый камень по любому из пп 1-15, отличающийся тем, что канавки (205, 205', 205") в уложенном состоянии брусчатого камня (201, 201') проходят, преимущественно, горизонтально и образуют горизонтальный захват с профильным зубом соответствующего брусчатого камня канавки 17 Брусчатый камень по любому из пп 1-16, отличающийся тем, что канавки (205, 205', 205") расположены на одной и той же высоте на каждой боковой поверхности соседних брусчатых камней (201, 201') 18 Брусчатый камень по любому из пп 1-17, от Изобретение относится к брусчатке из бетона, в частности, для покрытия мостовых, согласно ограничительной части пункта 1 формулы изобретения Из патента США US-A-5267810 известен брусчатый камень, имеющий шестиугольную форму в плане, причем соответствующие боковые поверхности брусчатого камня снабжены опорным профилированием При укладке в соответствующий зазор между брусчатыми камнями, укладываемыми рядом, вводят только песок, вследствие чего при высоких нагрузках возможно нежелательное смещение камней и попадание в почву под брусчатку вредных веществ Из патента ФРГ DE-A-3303225 известен шестиугольный брусчатый камень, который имеет на боковых поверхностях выступы, образующие после укладки увеличенный водопропускающий зазор В связи с этим мощение становится менее устойчивым к нагрузке и через зазор под брусчатку могут проникнуть как поверхностные воды, так и вредные вещества В основе изобретения лежит задача создать брусчатый камень названного типа из бетона, у которого при повышенной нагрузке в уложенном состоянии возможно надежное плотное соединение Поставленная задача в брусчатом камне, в частности из бетона, с внешним контуром, образующим, предпочтительно шестиугольник, боковые поверхности которого, обращенные в уложенном на основании состоянии к соседним брусчатым камням, снабжены опорным профилированием, которое проходит вертикально через, по меньшей мере, часть высоты соответствующих боковых поверхностей и имеет на каждой боковой поверхности, по меньшей мере, один профильный зуб и одну приемную полость с поперечным сечением, соответствующим профилю зуба, причем в уложенном состоянии профильные зубья одного брусчатого камня входят в соответствующие при 43864 личающийся тем, что канавки (205, 205', 205") в продольном направлении профиля проходят соответственно по прямой или в форме меандра 19 Брусчатый камень по любому из пп 1-18, отличающийся тем, что соответствующие боковые поверхности (203') имеют ниже канавою (205, 205', 205") фасонный выступ (214, 214') относительно верхней зоны боковых поверхностей (203") 20 Брусчатый камень по любому из пп 1-19, отличающийся тем, что элемент (300) плотного соединения встроен в брусчатый камень (1, 101, 201) и соседние элементы (300) в уложенном состоянии нескольких брусчатых камней могут соединяться друг с другом в соответствующих зонах (12, 13, 204, 206) 21 Брусчатый камень по любому из пунктов 1-20, отличающийся тем, что элемент (300) плотного соединения выполнен в виде пластмассового профильного элемента емные полости соответствующего соседнего брусчатого камня, решается за счет того, что профильные зубья брусчатого камня в зоне его боковых поверхностей выполнены с длиной (Н1), проходящей по части высоты (Н) боковой поверхности, и в уложенном состоянии брусчатых камней образуют, по меньшей мере, одну проходящую по периметру канавку для приема уплотнительного материала При этом профильные зубья заканчиваются ниже верхней стороны брусчатого камня, служащей рабочей поверхностью Кроме того, профильные зубья имеют длину, соответствующую высоте (Н) брусчатого камня, а также верхний скос и для каждой боковой поверхности имеют одинаковое расстояние (А) Профильные зубья могут иметь трапециевидную форму Боковая поверхность брусчатого камня имеет первый профильный зуб, начинающийся непосредственно от угла, преимущественно, шестиугольного брусчатого камня, и расположенный от него на некотором расстоянии против часовой стрелки второй профильный зуб В зоне своих боковых поверхностей брусчатый камень снабжен элементом плотного соединения, выступающим наружу от каждого боковой поверхности Каждая боковая поверхность снабжена несколькими профильными зубьями и несколькими приемными полостями, расположенными на расстоянии от вертикальных краев боковой поверхности При этом профильные зубья и приемные полости опорного профилирования имеют, по меньшей мере, одну зону поднутрения, которая проходит через всю высоту каждой боковой поверхности и имеет закругленные переходы Кроме того, брусчатый камень в каждой из боковых поверхностей имеет несколько проходящих параллельно канавок, которые в уложенном состоянии проходят, преимущественно, горизон 43864 тально и образуют горизонтальный захват с протак как повреждения уплотнительного материала фильным зубом соответствующего брусчатого в значительной мере исключены, в том числе при камня канавки Канавка(и) расположена(ы) на однезначительном вертикальном смещении камней ной и той же высоте на каждой боковой поверхноили внедряющихся посторонних предметах сти соседних брусчатых камней В продольном Вышеописанные шестиугольные брусчатые направлении профиля канавка(и) проход ит(ят) камни имеют в дальнейшей форме выполнения соответственно по прямой или в форме меандра элементы плотного соединения, встраиваемые в Боковые поверхности имеют ниже канавки фасончастности в отлитые тела камней, которые при ный выступ относительно верхней зоны боковых укладке нескольких камней образуют в зоне бокоповерхностей вых стенок противолежащие выступающие зоны Эти выступающие зоны направлены в зазор укВ брусчатый камень встроен элемент плотноладки и могут затем связываться таким образом, го соединения и соседние элементы в уложенном что надежно создается зона, непроницаемая для состоянии нескольких брусчатых камней могут жидкости соединяться друг с другом в, соответствующих зонах При этом элемент плотного соединения Таким образом, с помощью образованного, совыполнен в виде пластмассового профильного гласно изобретению, брусчатого камня и при соотэлемента ветствующей укладке достигается такое зацепление прилегающих друг к другу боковых Брусчатый камень, согласно изобретению, поверхностей, что исключаются местные переснабжен в зоне боковых стенок горизонтально грузки, в частности, при нагрузках торможения и проходящими канавками, которые в уложенном трогания с места транспортных средств на верхсостоянии нескольких брусчатых камней располонюю сторону брусчатого камня Путем распредежены между соседними зонами боковых стенок ления давления по плоскости на несколько шеститаким образом, что в этот увеличенный в отдельугольных камней, взаимно опирающихся в зоне ных зонах зазор укладки может вкладываться в профильных зубьев, достаточно надежно исклюопределенном положении уплотнительный матечаются нежелательные смещения в плоскости риал, с помощью которого становится возможной укладки брусчатого камня и тем самым достигаетполная заделка стыков в брусчатке ся надежное уплотнение поверхности мостовой от При этом канавка, образующая приемную понеконтролируемых просачиваний лость, одновременно понижена относительно служащей поверхностью мостовой верхней стороВ предпочтительном выполнении профильные ны брусчатого камня в горизонтальном направлезубья имеют такую укороченную по сравнению с нии настолько, что, например, вызванное при повысотой шестиугольного камня длину, что при вышенных нагрузках смещение в зоне кромок уложенной брусчатке между примыкающими друг камней или повреждения, вызванные проникаюк другу боковыми поверхностями в отдельных зощими в зону зазоров предметами, ограничиваются нах возникает укладочный желоб для обеспечения соответственно верхней зоной зазора укладки, а максимально надежной и остающейся равномерприемные полости или находящийся внутри в них ной плотной укладки и хорошего уплотнения, науплотнительный материал защищены в любом пример с помощью массы, заполняющей стыки случае так, что достигнуто плотное укрытие земли В следующей форме выполнения брусчатый от непредвиденных просачиваний, например маскамень имеет в зоне опорного профилирования ла и т п поднутрения, за счет которых с помощью геометрического замыкания взаимодействующих бокоПри этом фасонные канавки, образующие повых поверхностей достигается плотная укладка лости, могут иметь любое поперечное сечение, брусчатки Благодаря этому при движении тормопричем в особенности при выполнении в форме жения и трогания с места транспортных средств трапеции или прямоугольника, расходы на изгонагрузки, возникающие на верхней стороне брустовление брусчатого камня, например путем прочатого камня, например моменты сдвига и вращестого формования литьем могут быть незначиния в горизонтальном и/или вертикальном нательными Точно также вертикальное положение правлении, передаются через соединения с по высоте соответствующей канавки на боковой геометрическим замыканием брусчатых камней на стенке, размеры канавки и количество фасонных образованной поверхности укладки таким обраканавок на одну боковую стенку могут значительзом, что снижаются перегрузки на отдельные но изменяться таким образом, что дополнительно брусчатые камни к требованиям плотности мощения, изменяющимся в зависимости от заказчика, соответствующие Путем распределения давления на несколько элементы брусчатого камня могут изготавливатьбрусчатых камней, выполненных в частности в ся с различными конструктивными формами и виде шестиугольных камней, которые в свою очеукладываться на мостовой с соответствующим редь имеют встречную опору с геометрическим внешним видом укладки замыканием с помощью нескольких профильных зубьев, снабженных по дну трениями, с достаточВ целесообразной форме выполнения уплотной надежностью могут исключаться нежелательнительный материал, выполненный, например, в ные смещения в плоскости укладки брусчатки, в виде эластично или пластично деформируемой том числе и при повышенных нагрузках предотленты из пластмассы, при прокладке брусчатого вращаться образование зазора при смещении камня может вставляться в приемную полость Изотдельных брусчатых камней и таким образом за эластичных свойств уплотнительного материаоказывается противодействие неконтролируемому ла его уплотняющее действие сохраняется также проникновению вредных веществ, например маепри высоких нагрузках, действующих на мостовую, 43864 ла и т п в землю под покрытие Остальные подробности и преимущества изобретения представлены в нижеследующем описании и чертежах, которые наглядно поясняют несколько примеров выполнения брусчатки согласно изобретению На фиг 1 показан вид сверху брусчатого камня согласно изобретению в первой форме выполнения, фиг 2 - вид сбоку частичного разреза брусчатого камня по линии II - II, показанной на фиг 1, фиг 3 - вид сверху брусчатого камня во второй форме выполнения, фиг 4 - вид сбоку частичного разреза брусчатого камня согласно фигЗ по линии IV-IV, показанной на фиг 3, фиг 5 - вид сверху нескольких брусчатых камней согласно фиг 1 в уложенном состоянии, фиг 6 - вид сверху нескольких брусчатых камней согласно фиг 3 в уложенном состоянии, фиг 7 - вид сверху брусчатки, аналогично фиг 1, в другой форме выполнения, фиг 8 - вид сверху брусчатки, аналогично фиг 3, в другой форме выполнения, фиг 9 - частичный разрез двух брусчатых камней в уложенном состоянии по линии IX-IX, показанной на фиг 5, фиг 10 - частичный разрез двух брусчатых камней в уложенном состоянии по линии Х-Х, показанной на фиг 6, фиг 11 - 22 - на каждой фиг вид сверху брусчатого камня согласно изобретению в целесообразной шестиугольной форме, с различными контурами предложенных профильных зубьев, фиг 23 - несколько разрезов брусчатого камня, имеющего профильные зубья различной длины, фиг 24 - 25 - на каждой фиг вид сверху брусчатого камня с неправильной шестиугольной формой, фиг 26 - схематичное изображение брусчатого камня, аналогично фиг 2, с различной формой фасок, фиг 27 - схематичное изображение брусчатого камня, аналогично фиг 4, с различной формой фасок, фиг 28 - вид сверху брусчатого камня согласно изобретению с поднутрениями во второй форме выполнения, фиг 29 - вид сверху нескольких брусчатых камней согласно фиг 28 в уложенном состоянии, фиг 30 - вид сверху брусчатого камня с поднутрениями во второй форме выполнения, фиг 31 - вид сверху нескольких брусчатых камней согласно фиг 30 в уложенном состоянии, фиг 32 - увеличенное изображение разреза двух находящихся в уложенном состоянии брусчатых камней с соответствующей канавкой на боковой стенке, образующей общую приемную полость, фиг 33 - изображение, аналогично фиг 32, брусчатых камней с опорным выступом со стороны подошвы на их боковых поверхностях, фиг 34 - вид сверху двух шестиугольных брусчатых камней в уложенном состоянии с опорным профилированием, выполненным соединением "канавка-выступ", 8 фиг 35 - соответствующие одиночные изображения, аналогично фиг 33, с опорным выступом со стороны подошвы на брусчатом камне, фиг 36 - изображение в разрезе по линии IV-IV на фиг 34, с брусчатым камнем, имеющем горизонтальную фасонную канавку в области вертикального соединения "канавка-выступ", фиг 37 - изображения поперечного сечения с укладываемым в канавку дополнительным материалом, аналогично фиг 32 или фиг 36, фиг 38 - частичный разрез, аналогично фиг 9, с уплотнительно-соединительными элементами, встроенными в брусчатку, фиг 39 - частичный разрез, аналогично фиг 10, с элементами плотного соединения, во второй форме выполнения, фиг 40 и 41 - соответственно, частичные разрезы, аналогично фиг 32 обеих - форм выполнения элементов плотного соединения в уложенном состоянии На фиг 1 в виде сверху представлен брусчатый камень согласно изобретению, выполненный в виде шестиугольного камня 1, причем его правильный шестиугольный вид в плане представлен соответствующими боковыми поверхностями 2 одинаковой длины Эти боковые поверхности 2 брусчатого камня 1, опирающиеся друг на друга в уложенном состоянии (фиг 5, фиг 6), имеют опорное профилирование 3, с помощью которого достигается предпочтительное повышение стабильности брусчатого камня в уложенном состоянии В целесообразном выполнении на шестиугольном камне 1 в области каждой из боковых поверхностей 2 отформованы в качестве опорного профилирования соответствующие трапециевидные профильные зубья 4, 4, причем между этими профильными зубьями 4, 4' образуется соответствующая приемная полость 5 При этом профильные зубья 4, 4, вертикально направленные в уложенном состоянии (фиг 5, фиг 6), равномерно распределены, каждый по соответствующей боковой поверхности 2, причем последние, в частности, имеют два профильных зуба 4, 4', для которых предназначены две приемные полости 5 Шестиугольный камень 1 может быть уложен в связанное мощение в любом положении укладки, повернутом вокруг средней вертикальной оси 6 Для этого каждая из боковых поверхностей 2 в целесообразном выполнении имеет первый профильный зуб 4, начинающийся непосредственно на одной из вершин 8 шестиугольного камня 1 и расположенный вслед за ним по направлению часовой стрелки, соответствующий второй профильный зуб 4' При этом между профильными зубьями 4, 4' остается одинаковый шаг А Допустимо также расположение профильного зацепления с зеркальным отображением и профильных зубьев 4, 4', начинающихся на вершине 8 вслед друг за другом против часовой стрелки В изображении в разрезе согласно фиг 2 уточняется, что профильные зубья 4, 4' имеют протяженность по длине, соответствующую высоте Н шестиугольного камня 1 Во второй форме выполнения согласно фигЗ и фиг 4 шестиугольный камень 1 может быть снабжен профильными 43864 10 зубьями 14, 14', которые соответственно оканчиставлено) ваются ниже поверхности 9, являющейся рабочей На фиг 24 и фиг 25 шестиугольный камень 1 поверхностью шестиугольного камня 1 Тем савыполнен с различными боковыми длинами В и В" мым профильный зуб 14, 14' имеет длину Н', прои, тем самым, наглядно поясняет в качестве приходящую на части высоты Н боковых поверхномера другие допустимые изменения контура, костей 2, 2', которая в уложенном состоянии (фиг 9, торые не оказывают влияния на выполнение про10) может закрывать профильные зубья 14, 14' фильных зубьев 4, 4' или 14, 14' и их связанное таким образом, что мощение в зоне поверхности 9 положение при укладке и лишь изменяют зрипредставляет лить форму правильного шестительное восприятие мостовой угольника На фиг 26 и 27 схематически показано в соответствующих примерах от а) до с) и от а) до е) На фиг 2 поясняется, что профильный зуб 4, 4' различное выполнение фасок 10, 10' и скосов 11 в имеет в зоне перехода к внешней стороне 9 шесзоне боковой поверхности 2 или профильных тиугольного камня 1 фаску 10 В целесообразной зубьев 4, 4' и 14, 14' (аналогично фиг 2 - 4), приформе выполнения переходная зона боковых почем форма выполнения каждого скоса обозначена верхностей 2/2', относящаяся к зоне приемной буквой S, а обозначение R относится к выполнеполости 5, 5' может также иметь фаску 10 нию радиуса На фиг 4 профильный зуб 4,4', имеющий высоту Н' в зоне своей верхней стороны в уложенНа фиг 28 наглядно показан брусчатый камень ном состоянии, выполнен со скосом 11, который в 101, имеющий основной контур в виде шестисвязанном состоянии (фиг 6) образует желобок 12, угольника, но в измененной форме выполнения, ребристый со стороны дна причем брусчатый камень 101 имеет соответствующие опорные профилирования на боковых В уложенном состоянии согласно фиг 5 соотповерхностях 102, которые выполнены с одинаковетствуйте верхние стороны 9 шестиугольных вой длиной В кромок Также допустимо выполнекамней 1, упирающихся друг в друга, образуют в ние брусчатого камня с различными длинами крозначительной мере плоскую рабочую поверхность, мок и/или различным количеством углов, чтобы которая образует стык 13, исключительно в зоне было можно с помощью различных многоугольных верхних фасок 10 контуров создавать различные структуры укладки Формы выполнения брусчатого камня, представленные на фиг 7 и фиг 8, являются возможПри этом на боковых поверхностях 102, 102 ными измененными формами вышеописанного брусчатого камня 101 предусмотрены соответстшестиугольного камня 1, причем допускается лювующие элементы 103 канавки и элемент 104 выбое увеличение брусчатого камня 1' или 1" соступа, чередующиеся в направлении периферии, гласно фиг 7 и 8 в качестве основного элемента, аналогично формам выполнения, показанным на имеющего опорное профилирование 3 и правильфиг 1 - 28, за счет чего при укладке (фиг 29, ное расположение в зоне боковых поверхностей, фиг 31) образуется эффективное опорное профикоторый может быть также выполнен как трелирование для нескольких шестиугольных брусчаугольным, так и в форме четырехугольника или тых камней 101 многоугольника Согласно этому выполнению в брусчатом камне 101 предусмотрено опорное профилироваИзображения в разрезе согласно фиг 9 и фиг ние в области элементов "канавка-выступ" 103, 10 поясняют как взаимосвязанные положения ка104 с соответствующими поднутрениями 105, 106, ждой пары профильных зубьев 4, 4' и 14, 14', так и которые позволяют с низкими затратами улучшить различное выполнение стыка 13 и желоба 12 укстабильность связи брусчатых камней 101 в улоладки, который может при монтаже брусчатки таженном состоянии (фиг 29) ким образом закрываться уплотнительным материалом, что между камнями достигается за счет В показанных на фиг 28 и 30 по отдельности в равномерного стыкового зазора (например 10виде сверху брусчатых камнях 101 и 101' видно, 15мм) надежное уплотнение, которое в зоне верхчто поднутрения 105, 106 или 105', 106' проходят в ней стороны 9 несущественно подвержено возвертикальном направлении (то есть перпендикудействию высоких нагрузок лярно к плоскости чертежа) через соответствующие боковые поверхности 102, 102' В целесообНа фиг 11 - 22 в качестве примеров показаны разной форме выполнения и для снижения затрат другие формы выполнения шестиугольного камня на изготовление в каждой из боковых поверхно1, причем каждый контур профильных зубьев 4, 4' стей 102, 102' предусмотрен только один соответили 14, 14' поясняется в различной геометричествующий элемент 103 канавки и один элемент ской форме При этом не показан также возмож104 выступа, причем допустимо также расположеный треугольный контур профильных зубьев 4, 4' ние нескольких таких же опорных профилироваили 14, 14' Выполнения по фиг 17 - 22 показываний с поднутрениями 105, 106 или 105', 106' ют контуры, которые в зоне соответствующих боковых сторон 2 снабжены только одним профильДля более полного геометрического замыканым зубом 4 или 14' и одной приемной полостью ния в стабильном уложенном состоянии элементы 5 104 канавки и элементы 103 выступа в зоне поднутрений 105, 106 выполняются с поперечным На фиг 23 а) -1) геометрическое выполнение сечением, являющимся дополнительным и обеспрофильных зубьев 4, 4' или 14, 14' преимущестпечивающим простое вертикальное фиксирование венно не изменено, однако они имеют различные при укладке брусчатых камней 101, причем отдлины L, L', вследствие чего шестиугольные камни дельные изображения на фиг 28 и 30 поясняют 1 должны укладываться по большей части с зарапредпочтительную форму выполнения, при котонее заданным положением (на чертеже не пред 12 11 43864 рой элементы 104 канавки и элементы 103 выстукают различные формы поперечного сечения припа в зоне поднутрений 105, 106 имеют заостренемных полостей и они могут принимать, например, ную треугольную форму При этом возможен таксоответственно сформованный уплотнительный же прямоугольный или дуговой контур материал 207 так, что возможна быстрая укладка поднутрений брусчатки 201, 201' без дополнительных вспомогательных средств Во втором выполнении брусчатки 101 согласно фиг 30 контур прилегания поднутрений 105 , Согласно выполнению по фиг 32 - фиг 37 в 106 выполнен с дополнительными радиусами 107, соответствующих боковых поверхностях 203 брус108 опоры таким образом, что упрощается изгочатых камней 201, 201' могут иметься вместо потовление, а также укладка брусчатки 101 казанной на чертеже отдельной канавки 205, 205' также несколько проходящих параллельно канаВ дальнейшей допустимой форме выполнения вок (на чертеже не показано) таким образом, что поднутрения могут быть выполнены с длиной, при низких затратах создается возможность уклапроходящей только на отдельных участках по выдывать уплотнительный материал 207 на различсоте боковых поверхностей 102, 102 (на чертеже ной высоте боковых поверхностей 203 или одноне представлено) таким образом, что при необховременно использовать в качестве зон уплотнения димости камни брусчатки зацепляются друг с друнесколько приемных полостей гом при укладке под углом 180° Допустимо также предусмотреть поднутрение по меньшей мере В целесообразной форме выполнения канавки зонально в опорном профилировании, проходя205, 205' расположены на соответствующей бокощем горизонтально в соответствующих боковых вой поверхности 203 соседних брусчатых камней поверхностях таким образом, чтобы при горизон201, 201' на одинаковой высоте, (фиг 32, фиг 33) тальном зацеплении брусчатки могла улучшаться благодаря чему на обеих сторонах образуется стабильность в уложенном состоянии и непронизначительно большая приемная полость 206, 206' цаемость поверхности мостовой В Форме выполнения брусчатых камней 201, 201', согласно фиг 33, предусмотрены соответстНа фиг 32 наглядно поясняются в увеличенвующие боковые поверхности 203' ниже соответном разрезе два брусчатых камня 201, 201', нахоствующих канавок 205, 205' с направленным впедящиеся в уложенном состоянии, причем при соред фасонным выступом 214, 214' относительно вместном рассмотрении с видом сверху согласно верхней зоны 203" боковой поверхности таким фиг 34 отчетливо показан многоугольный внешний образом, что в представленном уложенном соконтур (здесь правильный шестиугольник) брусстоянии нижние фасонные выступы 214, 214' причатых камней 201, 201' Два соседних брусчатых легают друг к другу и вблизи верхней поверхности камня 201, 201' для образования мощения (на 202 камней 201, 201' образуют верхнюю расшичертеже не представлено) в зоне их боковых сторяющуюся зону 204' зазора, ширина В которой рон 203, направленных друг к другу и перпендикуделает возможной с наименьшими затратами долярно к верхней поверхности 202, опираются друг полнительную укладку уплотнительного материана друга и образуют при этом в общей опорной ла 207 зоне укладочный зазор 204 Брусчатые камни 201, 201' в этой форме выполнения в зоне боковых поверхностей 203 снабжены, соответственно, только одной канавкой 205, 205' (фиг 32, фиг 33) таким образом, что несколько брусчатых камней 201, 201' (фиг 34) в уложенном состоянии образуют преимущественно замкнутую приемную полость 206, 206', проходящую во всех боковых поверхностях 203 В целесообразном выполнении в приемную полость 206, 206' (фиг 37) уложен эластичный уплотнительный материал 207, которым по меньшей мере по участкам заполняется, соответственно приемная полость 206, 206' При этом предпочтительном выполнении уплотнительный материал 207 может иметь косые рифления 208, которые дополнительно к известному стыковочному материалу 209 для заполнения стыка, например клеющему веществу, содержащему битум и т п способствует повышению непроницаемости В приемных полостях 206 или 206', представленных на фиг 32 - фиг 37, образованы канавки 205, 205' таким образом, что соответствующие брусчатые камни 201, 201' в уложенном состоянии образуют преимущественно горизонтально проходящую приемную полость 206, 206' Допустимо также, что канавки выполнены с контуром в форме меандра (на чертеже не показано) и соответствующие боковые стенки канавки 211 и/или дно 212 канавки (фиг 33) имеют такой профиль, что возни Брусчатые камни 201, 201', представленные на фиг 34, имеют в зоне своих боковых поверхностей 203 опорное профилирование 215, проходящее в вертикальном направлении и по меньшей мере на отдельных участках пересекающееся с соответствующей канавкой 205, 205', которое в уложенном состоянии нескольких брусчатых камней 201, 201' имеет дополнительные друг другу и находящиеся в стабильном опорном взаимодействии зубчатые элементы канавка-выступ 216, 217 За счет такого выполнения опорного профилирования 215 и проходящей по периферии канавки 205, 205' удается получить брусчатку, в которой с низкими затратами комбинируются друг с другом опорное профилирование и защищенный от проникновения вредных веществ зазор 204, 204', приводящие к особенно высокой стойкости к нагрузкам Фиг 35 и фиг 36 поясняют в соответствующем правом изображении возможное выполнение приемных полостей 206' с соответственно одной только односторонней, расположенной, например, в зоне элемента 217 выступа опорного профилирования 215 выемкой 205", причем может быть предусмотрено одностороннее расположение приемной полости 206' такого типа, в особенности для указанной зоны укладки брусчатки (на чертеже не представлено) и совместная прокладка крайних камней, имеющих соответствующие пло 13 43864 ские боковые поверхности и вышеописанных камней с канавками На фиг 38 - 41 поясняются наглядно другие возможные формы выполнения брусчатого камня 1 или 201, согласно изобретению, представленные в разрезе, улучшающие непроницаемость рабочей поверхности, причем каждая из них снабжена элементом 300 плотного соединения, встроенным в тело камня с геометрическим замыканием, который, например, отливается одновременно с изготовлением бетонного камня В выполнении согласно фиг 38 элемент 300 плотного соединения образован в виде рамного элемента 301, охватывающего боковую поверхность 2 брусчатого камня 1 со стороны края, элементы крепления 302 которого отливаются во время изготовления брусчатого камня 1 и тем самым соединяют с геометрическим замыканием рамный элемент 301 по типу контркрючка с основным телом камня В показанном на чертеже уложенном состоянии обоих брусчатых камней 1 соответствующие рамные элементы 301 непосредственно граничат друг с другом и соединены в верхней зоне укладочного желоба 312 посредством, например, клеевого или сварного соединительного шва 312 таким образом, что стык 13 непроницаемо закрыт для жидкости На фиг 39 - 41 более наглядно поясняются дальнейшие формы выполнения элемента 300 плотного соединения, который согласно фиг 39 и фиг 40 выполнен в виде ленточного профильного элемента 314, закрепленного в теле камня с помощью элементов контркрючка 202' Ленточные профильные элементы 314 в показанном на чертеже уложенном состоянии соединены в зоне соединительных швов 312' таким образом, что зоны полости, имеющие расширение, также закрыты от жидкости Представленная на фиг 41 форма выполнения наглядно поясняет рамный элемент 301, аналогичный форме выполнения по фиг 38, в комбинации с приемной полостью 206 согласно фиг 40 В целесообразной форме выполнения рамный элемент 301, так же как и ленточный профильный элемент 314, выполнены из термопластичного искусственного материала таким образом, что соответствующий соединительный шов 312' в уложенном состоянии может получить с помощью простого нагревательного элемента С помощью вышеописанного шестиугольного контура получается брусчатый камень, который за счет своих боковых поверхностей при укладке на плоскость под равномерным углом 120° оказывает стабилизирующее воздействие на прилегающие друг к другу камни, причем одновременно достигается повышенная стойкость к излому отдельных камней и надежное уплотнение в области укладочного стыка 14 ъ Фиг.1 Гчэ w w w J w 0 0 2 O ) 43864 17 18 Фиг.11 Фиг.9 Фиг.12 лл 40 А Фиг.Ю Фиг.13 19 43864 14 Фиг.14 Фиг.17 V- 4 Фиг.15 Фиг.18 Фиг.19 Фиг.16 43864 L< Фиг.20 Фиг.23 Фиг.21 44 1 АЧ Фиг.24 Фиг.22 43864 Фиг.28 404 Фиг.26 Фиг.29 44,П' з Л Фиг.27 402 Фиг.ЗО 25 26 404 Фиг.31 206 Фиг.32 2651 Фиг.38 Фиг.ЗЗ 27 28 43864 4ъ т* гол Ш \ Фиг.39 Zo-t Фиг.41 Фиг.40 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
