Екстрактор жеребного для видалення каменів із сечовода

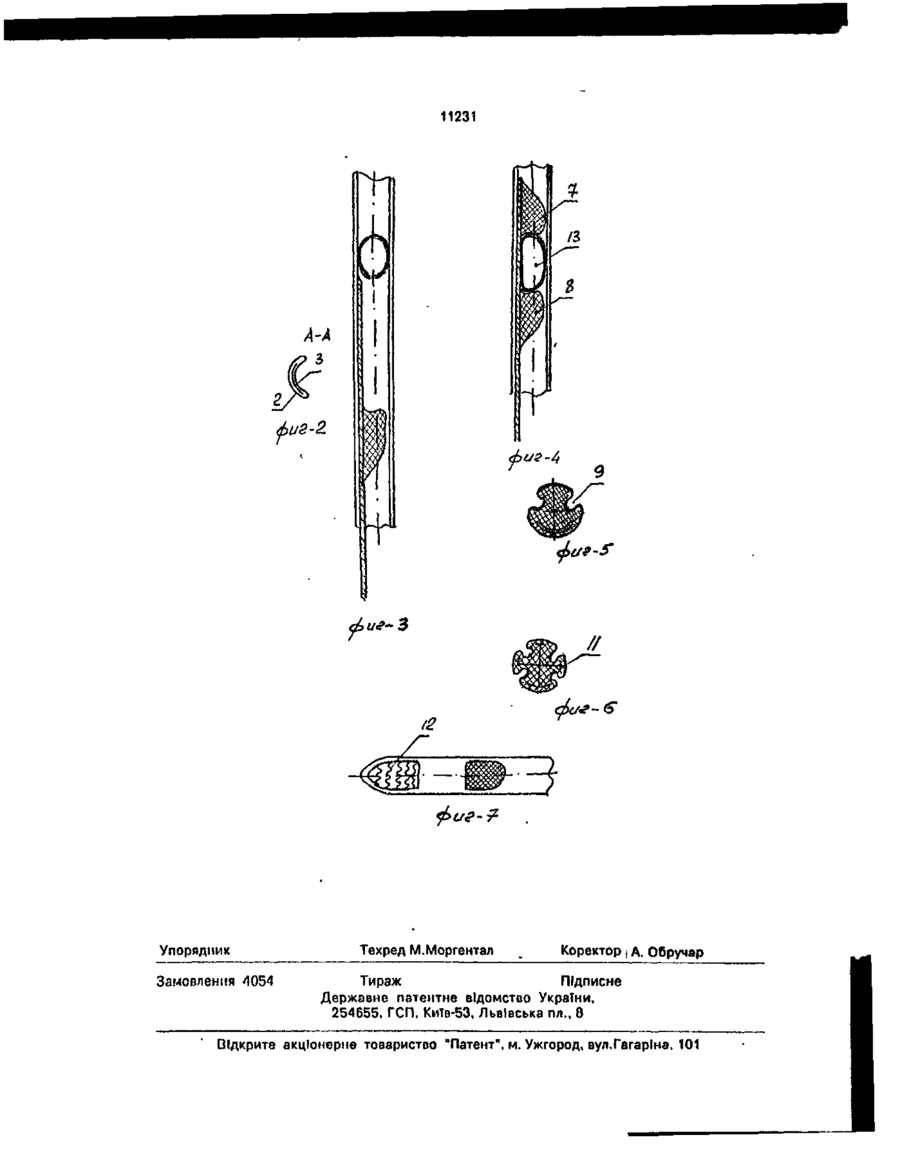

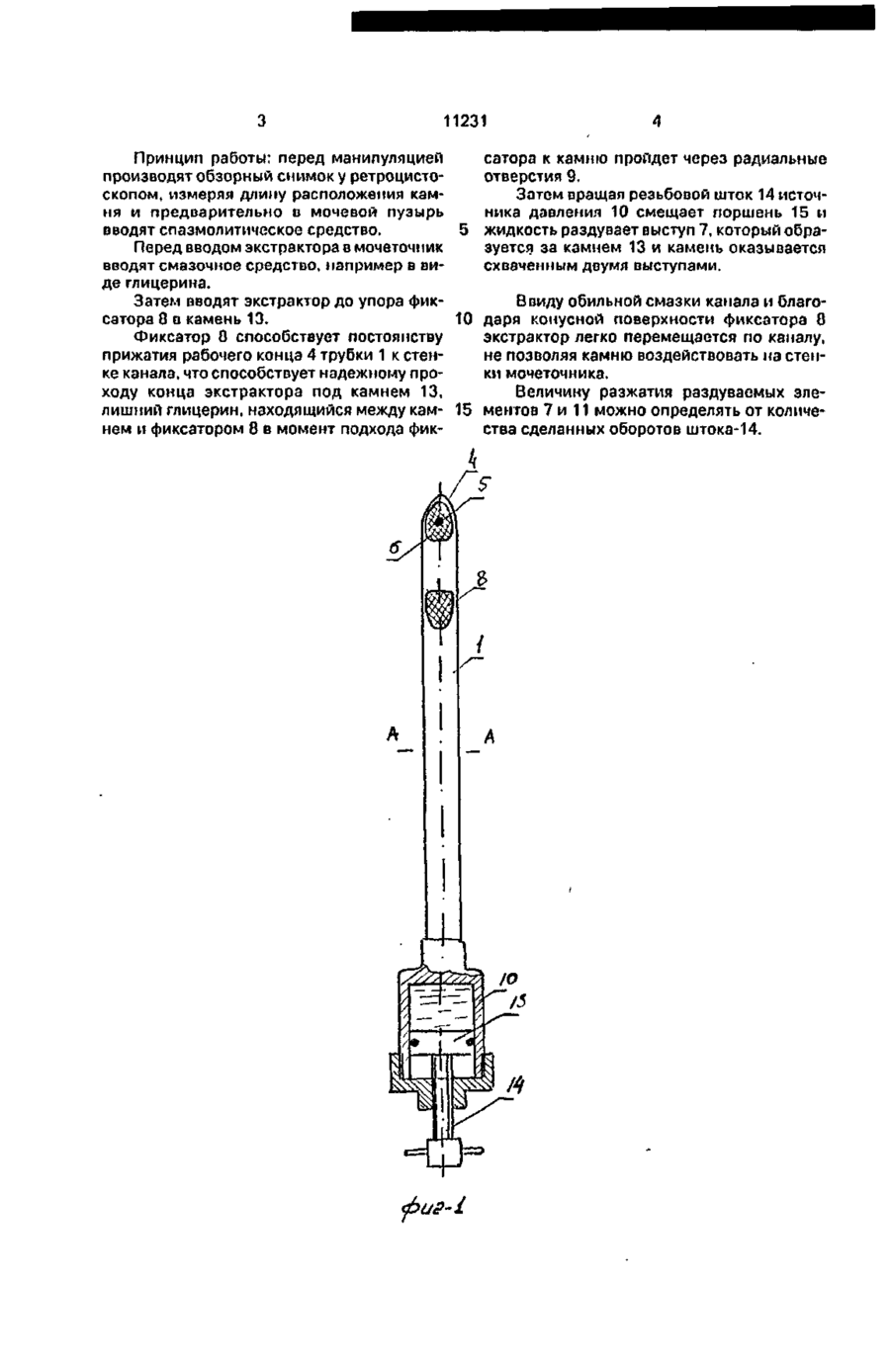

1. Экстрактор для удаления камней из мочеточника, выполненный в виде направляющей трубки с раздуваемым элементом для захвата камня на рабочем конце и воз духоводом, соединяющим раздуваемый элемент с источником давления, о т л и ч а ю щ и й с я тем, что направляющая трубка выполнена уплощенной с вогнутой поверхностью и снабжена фиксатором камня, размещенным на рабочем конце направляющей трубки на некотором расстоянии от раздуваемого элемента. 2. Экстрактор по п. 1 , о т л и ч а ю щ и й с я тем, что фиксатор направляющей трубки выполнен упругозластичным. 3. Экстрактор по п. 1 , о т л и ч а ю щ и й с я тем, что фиксатор направляющей трубки выполнен раздуваемым и соединен с источником давления. Изобретение относится к области медицины, в частности к инструменту для удаления камней из мочеточника. Цель - уменьшение травматичности операции. Сущность изобретения поясняется чертежом, где на ф'иг. 1 изображен общий вид экстрактора; на фиг. 2 - разрез по А-А фиг. 1; на фиг. 3 показано проведение экстрактора под камнем, на фиг. 4 показан захват камня; на фиг. 5 показано сечение по В-В фиг. 1; на фиг. б показан вариант фиксатора и иа фиг. 7 показан вариант раздуваемого элемента. Экстрактор состоит из катетора 1 в виде направляющей трубки, выполненной уплощенной с вогнутой поверхностью 2 с внутренним проходом 3 с полукруглым заостренным рабочим концом 4. Катетор выполняется из металла или пластмассы или полимера. На конце катетора 1 имеется отверстие 5, которое гумировано резиной 6 или приклеено, образуя раздуваемый элемент 7, а от него на небольшим расстоянии расположен фиксатор 8 камня, выполненного из упруго эластичного материала, например резины или полимера с радиальными прорезями 9. Фиксатор имеет конусный вид. На противоположном конце катетора расположен источник давления 10, например шприц с винтовым штоком. В качестве раздуваемой среды используются безвредные жидкости: дистиллированная вода, глицерин или питательные растворы. На фиг. 6 показан фиксатор также выполненный в виде раздуваемого элемента 11. Чтобы раздуваемые элементы 7 или 11 не могли увеличиться больше диаметра протока при вулканизации, в него можно вводить изогнутые нити при проволоку 12. С > со о 11231 Принцип работы: перед манипуляцией сатора к камню пройдет через радиальные производят обзорный снимок у ретроцистоотверстия 9. скопом, измеряя длину расположения камЗатем вращая резьбовой шток 14 источня и предварительно в мочевой пузырь ника давления 10 смещает поршень 15 и вводят спазмолитическое средство. 5 жидкость раздувает выступ 7, который обраПеред вводом экстрактора в мочеточник зуется за камнем 13 и камень оказывается схваченным двумя выступами. вводят смазочное средство, например в виде глицерина. Ввиду обильной смазки канала и благоЗатем вводят экстрактор до упора фиксатора 8 в камень 13. 10 даря конусной поверхности фиксатора 8 Фиксатор 8 способствует постоянству экстрактор легко перемещается по каналу, прижатия рабочего конца 4 трубки 1 к стенне позволяя камню воздействовать на стенке канала, что способствует надежному проки мочеточника. ходу конца экстрактора под камнем 13, Величину разжатия раздуваемых элелишний глицерин, находящийся между кам- 15 ментов 7 и 11 можно определять от количенем и фиксатором 8 в момент подхода фикства сделанных оборотов штока-14. 11231 иг-2 >~3 (2 2 Упорядник Замовлення 1054 Техред М.Моргентал Коректор j А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
