Система автоматичного керування, контролю та реєстрації параметрів газотурбінного двигуна

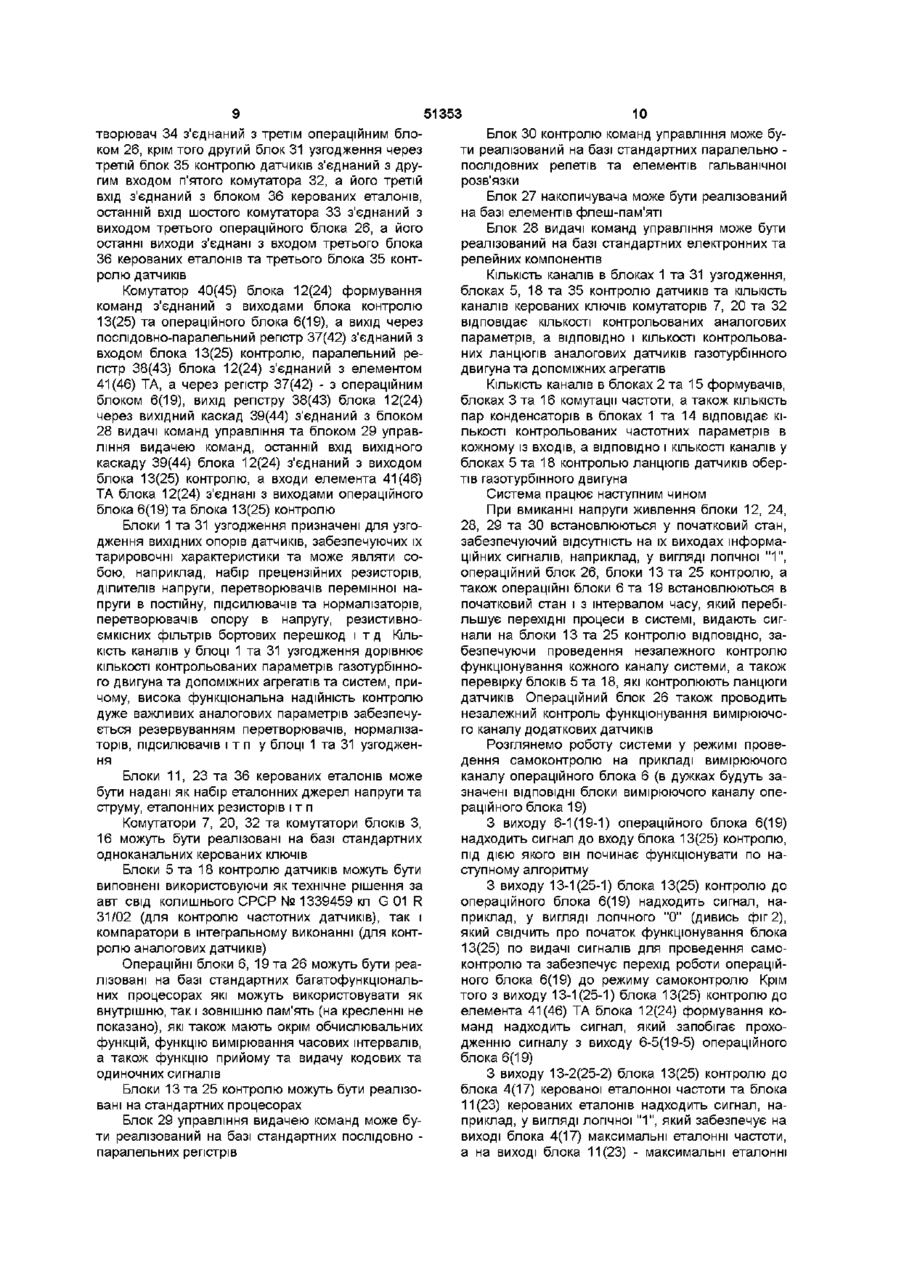

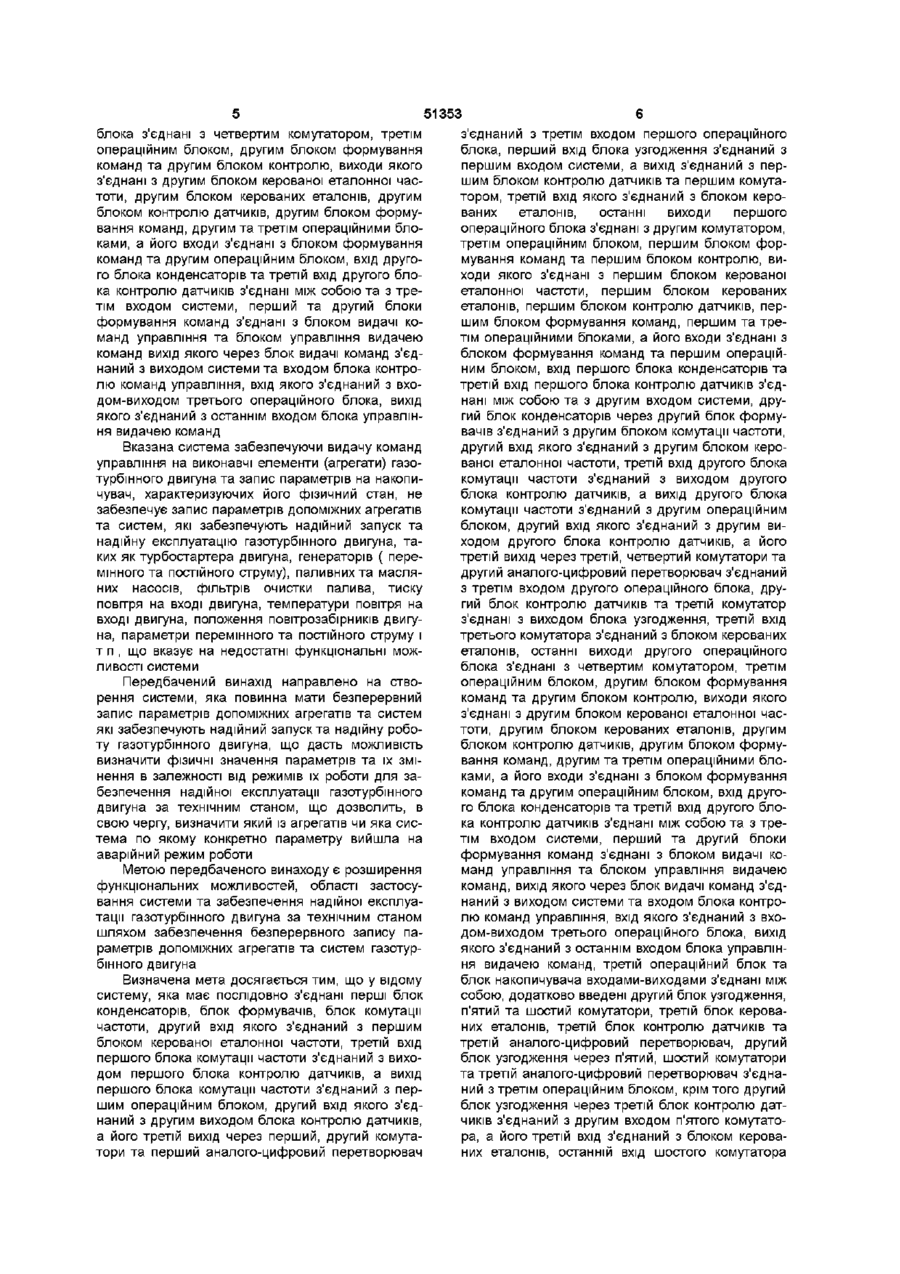

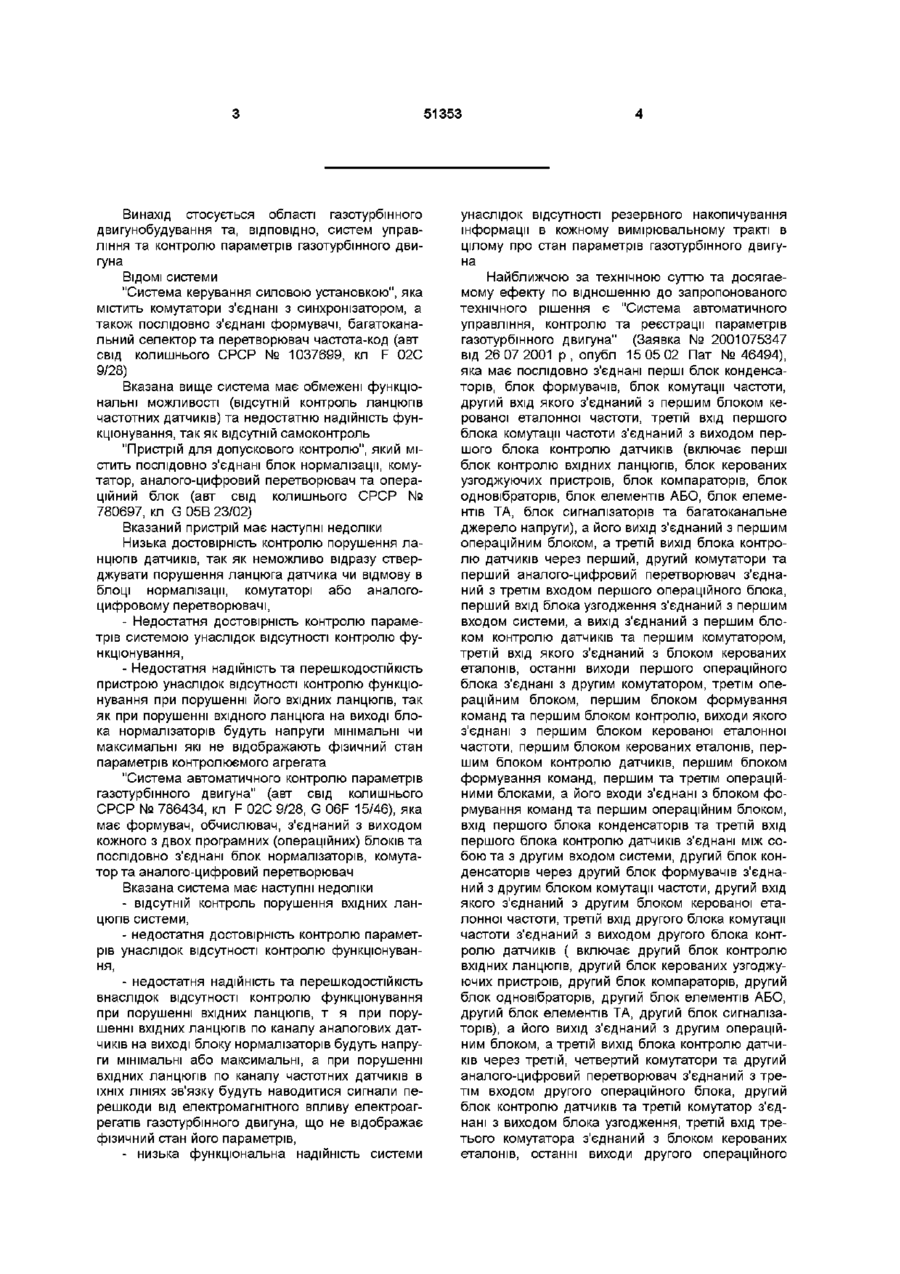

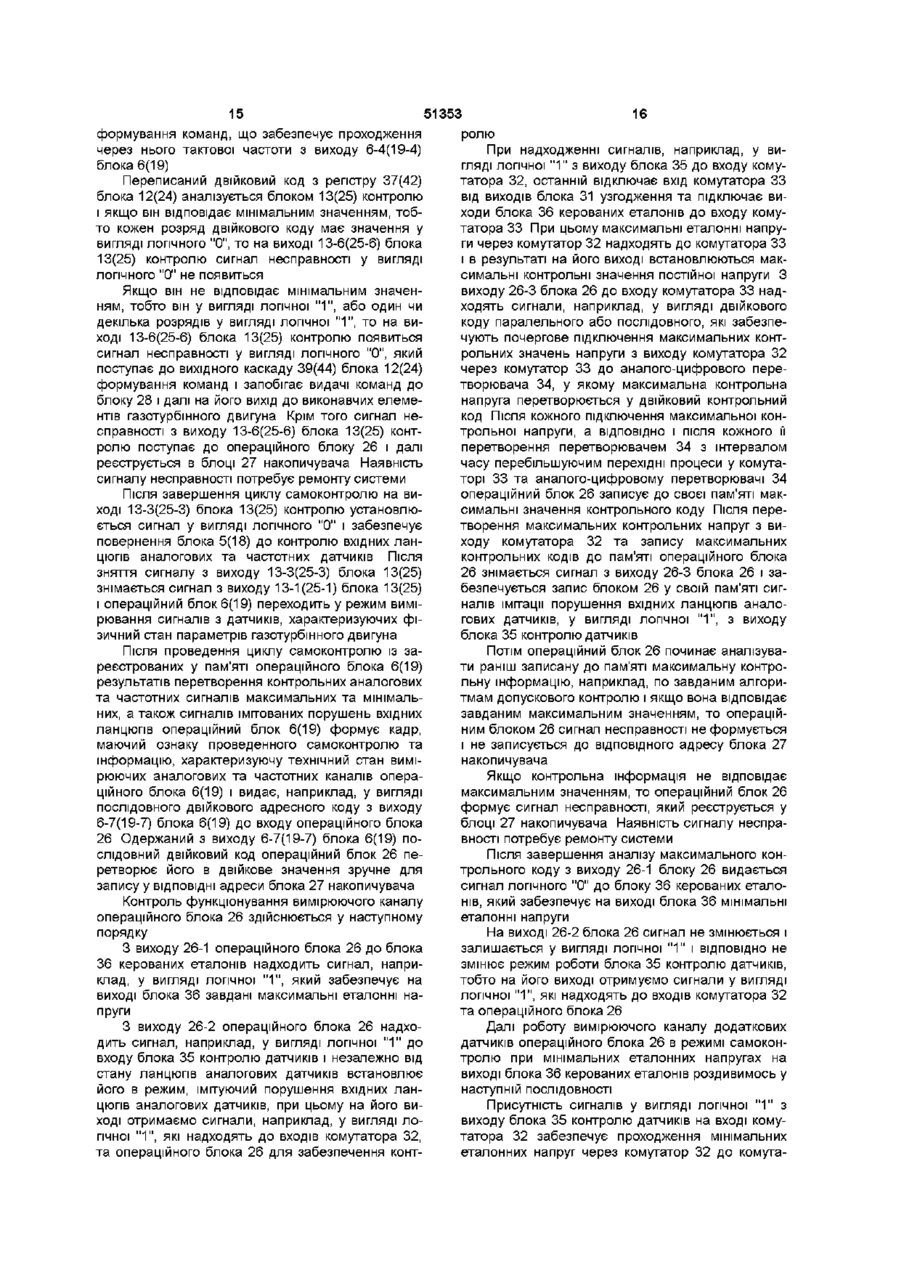

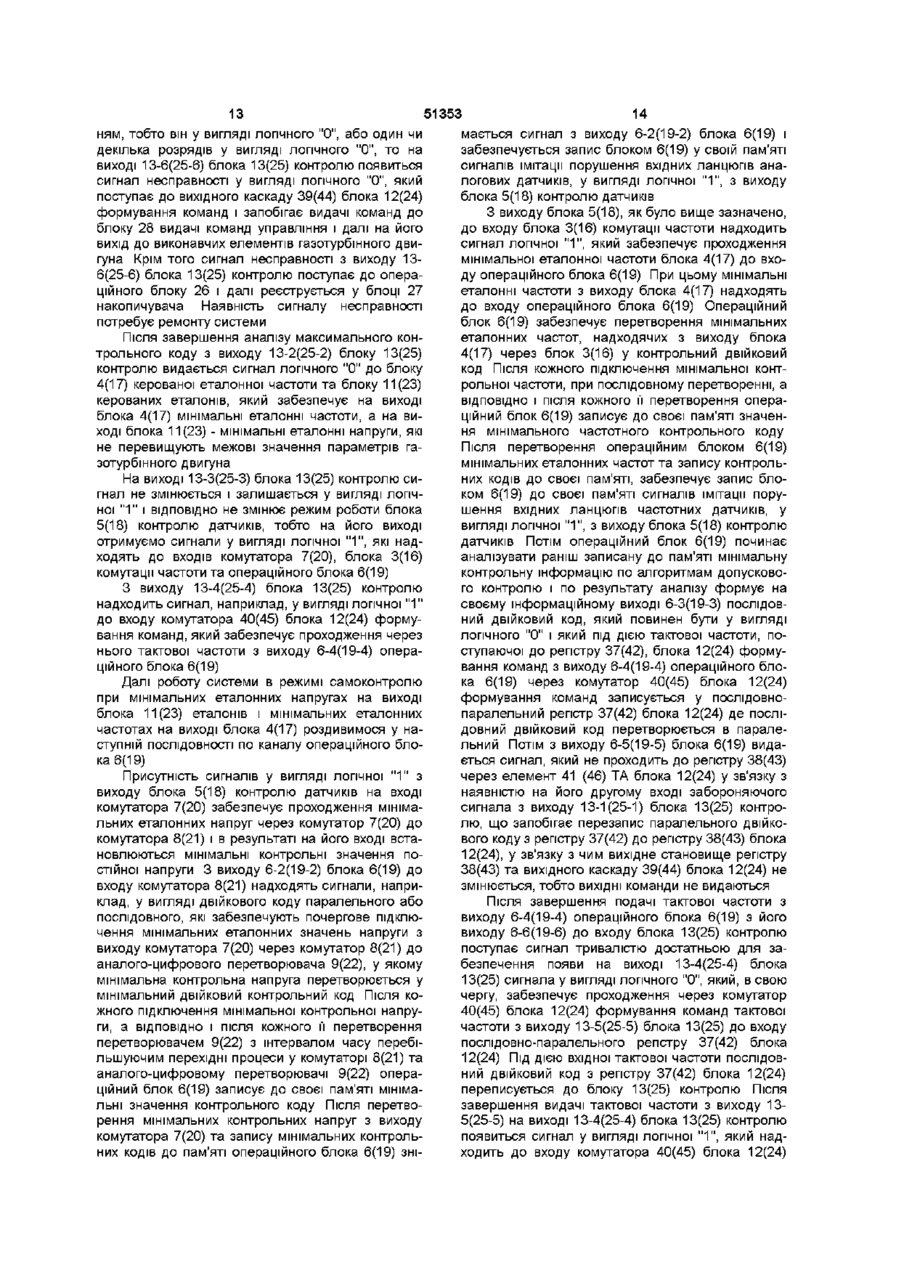

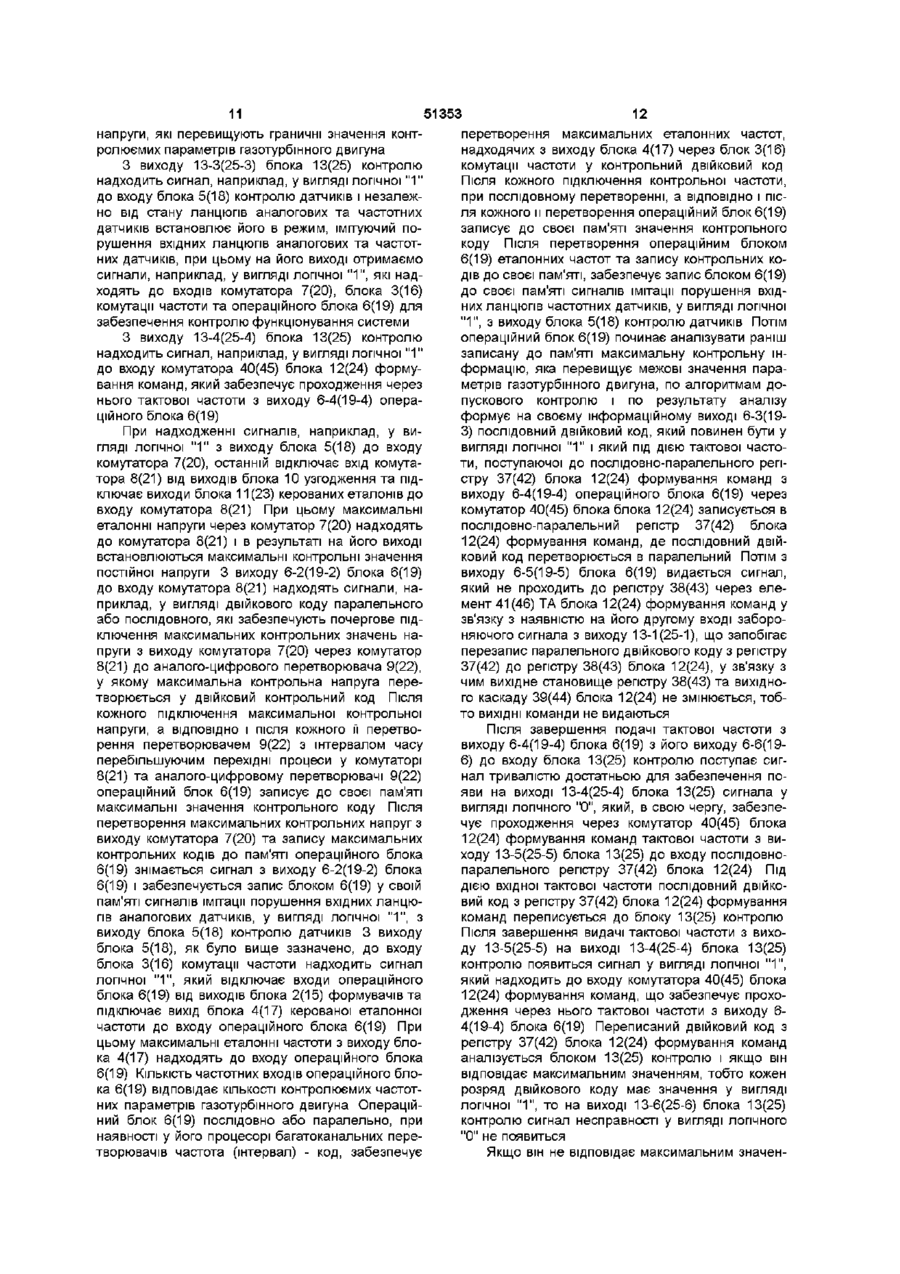

Система автоматичного керування, контролю та реєстрації параметрів газотурбінного двигуна, яка має послідовно з'єднані перший блок конденсаторів, блок формувачів, блок комутації частоти, другий вхід якого з'єднаний з першим блоком керованої еталонної частоти, третій вхід першого блока комутації частоти з'єднаний з виходом першого блока контролю датчиків, а вихід першого блока комутації частоти з'єднаний з першим операційним блоком, другий вхід якого з'єднаний з другим виходом блока контролю датчиків, а його третій вихід через перший, другий комутатори та перший аналого-цифровий перетворювач з'єднаний з третім входом першого операційного блока, вхід блока узгодження з'єднаний з першим входом системи, а вихід з'єднаний з першим блоком контролю датчиків та першим комутатором, третій вхід якого з'єднаний з блоком керованих еталонів, останні виходи першого операційного блока з'єднані з другим комутатором, третім операційним блоком, першим блоком формування команд та першим блоком контролю, виходи якого з'єднані з першим блоком керованої еталонної частоти, першим блоком керованих еталонів, першим блоком контролю датчиків, першим блоком формування команд, першим та третім операційними блоками, а його останній вхід з'єднаний з блоком формування команд, вхід першого блока конденсаторів та третій вхід першого блока контролю датчиків з'єднані між собою та з другим входом системи, другий блок конденсаторів через другий блок формувачів з'єднаний з другим блоком комутації частоти, другий вхід якого з'єднаний з другим блоком керованої еталонної частоти, третій вхід другого блока комутації частоти з'єднаний з виходом другого блока контролю датчиків, а вихід другого блока комутації частоти з'єднаний з другим операційним блоком, другий вхід якого з'єднаний з другим виходом другого блока контролю датчиків, а його третій вихід через третій, четвертий комутатори та другий аналогоцифровий перетворювач з'єднаний з третім входом другого операційного блока, другий блок контролю датчиків та третій комутатор з'єднані з виходом блока узгодження, третій вхід третього комутатора з'єднаний з другим блоком керованих еталонів, останні виходи другого операційного блока з'єднані з четвертим комутатором, третім операційним блоком, другим блоком формування команд та другим блоком контролю, виходи якого з'єднані з другим блоком керованої еталонної частоти, другим блоком керованих еталонів, другим блоком контролю датчиків, другим блоком формування команд, другим та третім операційними блоками, а його останній вхід з'єднаний з блоком формування команд, вхід другого блока конденсаторів та третій вхід другого блока контролю датчиків з'єднані між собою та з третім входом системи, перший та другий блоки формування команд з'єднані з блоком видачі команд управління та блоком управління видачею команд, вихід якого через блок видачі команд управління з'єднаний з виходом системи та входом блока контролю команд управління, вхід якого з'єднаний з входомвиходом третього операційного блока, вихід якого з'єднаний з останнім входом блока управління видачею команд, третій операційний блок та блок накопичувана входами-виходами з'єднані між собою, яка відрізняється тим, що в систему додатково введені другий блок узгодження, п'ятий та шостий комутатори, третій блок керованих еталонів, третій блок контролю датчиків та третій аналого-цифровий перетворювач, другий блок узгодження через п'ятий, шостий комутатори та третій аналого-цифровий перетворювач з'єднаний з третім операційним блоком, крім того другий блок узгодження через третій блок контролю датчиків з'єднаний з другим входом п'ятого комутатора, а його третій вхід з'єднаний з блоком керованих еталонів, останній вхід шостого комутатора з'єднаний з виходом третього операційного блока, а його останні виходи з'єднані з входом третього блока керованих еталонів та третього блока контролю датчиків, другий вихід якого з'єднаний з останнім входом третього операційного блока CO Ю CO Ю 51353 Винахід стосується області газотурбінного двигунобудування та, ВІДПОВІДНО, систем управління та контролю параметрів газотурбінного двигуна ВІДОМІ системи "Система керування силовою установкою", яка містить комутатори з'єднані з синхронізатором, а також послідовно з'єднані формувачі, багатоканальний селектор та перетворювач частота-код (авт свід колишнього СРСР № 1037699, кл F 02C 9/28) Вказана вище система має обмежені функціональні можливості (відсутній контроль ланцюгів частотних датчиків) та недостатню надійність функціонування, так як відсутній самоконтроль "Пристрій для допускового контролю", який містить послідовно з'єднані блок нормалізації, комутатор, аналого-цифровий перетворювач та операційний блок (авт свід колишнього СРСР № 780697, кл G 05В 23/02) Вказаний пристрій має наступні недоліки Низька достовірність контролю порушення ланцюгів датчиків, так як неможливо відразу стверджувати порушення ланцюга датчика чи відмову в блоці нормалізації, комутаторі або аналогоцифровому перетворювачі, - Недостатня достовірність контролю параметрів системою унаслідок відсутності контролю функціонування, - Недостатня надійність та перешкодостійкість пристрою унаслідок відсутності контролю функціонування при порушенні його вхідних ланцюгів, так як при порушенні вхідного ланцюга на виході блока нормалізаторів будуть напруги мінімальні чи максимальні які не відображають фізичний стан параметрів контролюємого агрегата "Система автоматичного контролю параметрів газотурбінного двигуна" (авт свід колишнього СРСР № 786434, кл F 02C 9/28, G 06F 15/46), яка має формувач, обчислювач, з'єднаний з виходом кожного з двох програмних (операційних) блоків та послідовно з'єднані блок нормалізаторів, комутатор та аналого-цифровий перетворювач Вказана система має наступні недоліки - відсутній контроль порушення вхідних ланцюгів системи, - недостатня достовірність контролю параметрів унаслідок відсутності контролю функціонування, - недостатня надійність та перешкодостійкість внаслідок відсутності контролю функціонування при порушенні вхідних ланцюгів, т я при порушенні вхідних ланцюгів по каналу аналогових датчиків на виході блоку нормалізаторів будуть напруги мінімальні або максимальні, а при порушенні вхідних ланцюгів по каналу частотних датчиків в їхніх ЛІНІЯХ зв'язку будуть наводитися сигнали перешкоди від електромагнітного впливу електроагрегатів газотурбінного двигуна, що не відображає фізичний стан його параметрів, - низька функціональна надійність системи унаслідок відсутності резервного накопичування інформації в кожному вимірювальному тракті в цілому про стан параметрів газотурбінного двигуна Найближчою за технічною суттю та досягаемому ефекту по відношенню до запропонованого технічного рішення є "Система автоматичного управління, контролю та реєстрації параметрів газотурбінного двигуна" (Заявка № 2001075347 від 26 07 2001 р.опубл 15 05 02 Пат №46494), яка має послідовно з'єднані перші блок конденсаторів, блок формувачів, блок комутації частоти, другий вхід якого з'єднаний з першим блоком керованої еталонної частоти, третій вхід першого блока комутації частоти з'єднаний з виходом першого блока контролю датчиків (включає перші блок контролю вхідних ланцюгів, блок керованих узгоджуючих пристроїв, блок компараторів, блок одновібраторів, блок елементів АБО, блок елементів ТА, блок сигналізаторів та багатоканальне джерело напруги), а його вихід з'єднаний з першим операційним блоком, а третій вихід блока контролю датчиків через перший, другий комутатори та перший аналого-цифровий перетворювач з'єднаний з третім входом першого операційного блока, перший вхід блока узгодження з'єднаний з першим входом системи, а вихід з'єднаний з першим блоком контролю датчиків та першим комутатором, третій вхід якого з'єднаний з блоком керованих еталонів, останні виходи першого операційного блока з'єднані з другим комутатором, третім операційним блоком, першим блоком формування команд та першим блоком контролю, виходи якого з'єднані з першим блоком керованої еталонної частоти, першим блоком керованих еталонів, першим блоком контролю датчиків, першим блоком формування команд, першим та третім операційними блоками, а його входи з'єднані з блоком формування команд та першим операційним блоком, вхід першого блока конденсаторів та третій вхід першого блока контролю датчиків з'єднані між собою та з другим входом системи, другий блок конденсаторів через другий блок формувачів з'єднаний з другим блоком комутації частоти, другий вхід якого з'єднаний з другим блоком керованої еталонної частоти, третій вхід другого блока комутації частоти з'єднаний з виходом другого блока контролю датчиків ( включає другий блок контролю вхідних ланцюгів, другий блок керованих узгоджуючих пристроїв, другий блок компараторів, другий блок одновібраторів, другий блок елементів АБО, другий блок елементів ТА, другий блок сигналізаторів), а його вихід з'єднаний з другим операційним блоком, а третій вихід блока контролю датчиків через третій, четвертий комутатори та другий аналого-цифровий перетворювач з'єднаний з третім входом другого операційного блока, другий блок контролю датчиків та третій комутатор з'єднані з виходом блока узгодження, третій вхід третього комутатора з'єднаний з блоком керованих еталонів, останні виходи другого операційного 51353 з єднаний з третім входом першого операційного блока, перший вхід блока узгодження з'єднаний з першим входом системи, а вихід з'єднаний з першим блоком контролю датчиків та першим комутатором, третій вхід якого з'єднаний з блоком керованих еталонів, останні виходи першого операційного блока з'єднані з другим комутатором, третім операційним блоком, першим блоком формування команд та першим блоком контролю, виходи якого з'єднані з першим блоком керованої еталонної частоти, першим блоком керованих еталонів, першим блоком контролю датчиків, першим блоком формування команд, першим та третім операційними блоками, а його входи з'єднані з блоком формування команд та першим операційним блоком, вхід першого блока конденсаторів та третій вхід першого блока контролю датчиків з'єднані між собою та з другим входом системи, другий блок конденсаторів через другий блок формувачів з'єднаний з другим блоком комутації частоти, другий вхід якого з'єднаний з другим блоком кероВказана система забезпечуючи видачу команд ваної еталонної частоти, третій вхід другого блока управління на виконавчі елементи (агрегати) газокомутації частоти з'єднаний з виходом другого турбінного двигуна та запис параметрів на накопиблока контролю датчиків, а вихід другого блока чувач, характеризуючих його фізичний стан, не комутації частоти з'єднаний з другим операційним забезпечує запис параметрів допоміжних агрегатів блоком, другий вхід якого з'єднаний з другим вита систем, які забезпечують надійний запуск та ходом другого блока контролю датчиків, а його надійну експлуатацію газотурбінного двигуна, татретій вихід через третій, четвертий комутатори та ких як турбостартера двигуна, генераторів ( передругий аналого-цифровий перетворювач з'єднаний мінного та постійного струму), паливних та масляз третім входом другого операційного блока, друних насосів, фільтрів очистки палива, тиску гий блок контролю датчиків та третій комутатор повітря на вході двигуна, температури повітря на з'єднані з виходом блока узгодження, третій вхід вході двигуна, положення повітрозабірників двигутретього комутатора з'єднаний з блоком керованих на, параметри перемінного та постійного струму і еталонів, останні виходи другого операційного т п , що вказує на недостатні функціональні можблока з'єднані з четвертим комутатором, третім ливості системи операційним блоком, другим блоком формування Передбачений винахід направлено на ствокоманд та другим блоком контролю, виходи якого рення системи, яка повинна мати безперервний з'єднані з другим блоком керованої еталонної часзапис параметрів допоміжних агрегатів та систем тоти, другим блоком керованих еталонів, другим які забезпечують надійний запуск та надійну робоблоком контролю датчиків, другим блоком формуту газотурбінного двигуна, що дасть можливість вання команд, другим та третім операційними бловизначити фізичні значення параметрів та їх зміками, а його входи з'єднані з блоком формування нення в залежності від режимів їх роботи для закоманд та другим операційним блоком, вхід другобезпечення надійної експлуатації газотурбінного го блока конденсаторів та третій вхід другого блодвигуна за технічним станом, що дозволить, в ка контролю датчиків з'єднані між собою та з тресвою чергу, визначити який із агрегатів чи яка систім входом системи, перший та другий блоки тема по якому конкретно параметру вийшла на формування команд з'єднані з блоком видачі коаварійний режим роботи манд управління та блоком управління видачею команд, вихід якого через блок видачі команд з'єдМетою передбаченого винаходу є розширення наний з виходом системи та входом блока контрофункціональних можливостей, області застосулю команд управління, вхід якого з'єднаний з вховання системи та забезпечення надійної експлуадом-виходом третього операційного блока, вихід тації газотурбінного двигуна за технічним станом якого з'єднаний з останнім входом блока управліншляхом забезпечення безперервного запису паня видачею команд, третій операційний блок та раметрів допоміжних агрегатів та систем газотурблок накопичувача входами-виходами з'єднані між бінного двигуна собою, додатково введені другий блок узгодження, Визначена мета досягається тим, що у відому п'ятий та шостий комутатори, третій блок керовасистему, яка має послідовно з'єднані перші блок них еталонів, третій блок контролю датчиків та конденсаторів, блок формувачів, блок комутації третій аналого-цифровий перетворювач, другий частоти, другий вхід якого з'єднаний з першим блок узгодження через п'ятий, шостий комутатори блоком керованої еталонної частоти, третій вхід та третій аналого-цифровий перетворювач з'єднапершого блока комутації частоти з'єднаний з вихоний з третім операційним блоком, крім того другий дом першого блока контролю датчиків, а вихід блок узгодження через третій блок контролю датпершого блока комутації частоти з'єднаний з перчиків з'єднаний з другим входом п'ятого комутатошим операційним блоком, другий вхід якого з'єдра, а його третій вхід з'єднаний з блоком керовананий з другим виходом блока контролю датчиків, них еталонів, останній вхід шостого комутатора а його третій вихід через перший, другий комутатори та перший аналого-цифровий перетворювач блока з'єднані з четвертим комутатором, третім операційним блоком, другим блоком формування команд та другим блоком контролю, виходи якого з'єднані з другим блоком керованої еталонної частоти, другим блоком керованих еталонів, другим блоком контролю датчиків, другим блоком формування команд, другим та третім операційними блоками, а його входи з'єднані з блоком формування команд та другим операційним блоком, вхід другого блока конденсаторів та третій вхід другого блока контролю датчиків з'єднані між собою та з третім входом системи, перший та другий блоки формування команд з'єднані з блоком видачі команд управління та блоком управління видачею команд вихід якого через блок видачі команд з'єднаний з виходом системи та входом блока контролю команд управління, вхід якого з'єднаний з входом-виходом третього операційного блока, вихід якого з'єднаний з останнім входом блока управління видачею команд 51353 8 виходом блока 5 контролю датчиків, а його третій вихід через перший комутатор 7, другий комутатор 8 та перший аналого-цифровий перетворювач 9 з'єднаний з третім входом першого операційного блока 6, перший вхід блока 10 узгодження з'єднаний з першим входом системи, а вихід з'єднаний з першим блоком 5 контролю датчиків та першим комутатором 7, третій вхід якого з'єднаний з першим блоком 11 керованих еталонів, останні виходи першого операційного блока 6 з'єднані з другим комутатором 8, третім операційним блоком 26, першим блоком 12 формування команд та першим блоком 13 контролю, виходи якого з'єднані з першим блоком 4 керованої еталонної частоти, першим блоком 11 керованих еталонів, першим блоком 5 контролю датчиків, першим блоком 12 формування команд, першим операційним блоком 6 та третім операційним блоком 26, а його входи з'єднані з блоком 12 формування команд та першим операційним блоком 6, вхід блока 1 конденсаторів та третій вхід першого блока 5 контролю датчиків з'єднані між собою та з другим входом системи, другий блок 14 конденсаторів через другий блок 15 формувачів з'єднаний з другим блоком 16 комутації частоти, другий вхід якого з'єднаний з другим блоком 17 керованої еталонної частоти, третій вхід другого блока 16 комутації частоти з'єднаний з виходом другого блока 18 контролю датчиків, а вихід блока 16 комутації частоти з'єднаний з другим операційним блоком 19, другий вхід якого з'єднаний другим виходом другого блока 18 контролю датчиків, а його третій вихід через третій комутатор 20, четвертий комутатор 21 та другий аналого-цифровий перетворювач 22 з'єднаний з третім входом другого операційного блока 19, другий блок 18 контролю датчиків та третій комутатор 20 з'єднані з виходом блока 10 узгодження, третій вхід третього комутатора 20 з'єднаний з другим блоком 23 керованих еталонів, останні виходи другого операційного блока 19 з'єднані з четвертим комутатором 21, третім операційним блоком 26, другим блоком 24 формування команд та другим блоком 25 контролю, виходи якого з'єднані з другим блоком 17 керованої еталонної частоти, другим блоком 23 керованих еталонів, другим блоком 18 контролю датчиків, другим блоком 24 формування команд, другим операційним блоком 19 та третім операційним блоком 26, а його входи з'єднані з блоком 24 формування команд та другим операційним блоком 19, вхід другого блока 14 конденсаторів та третій вхід другого блока 18 контролю датчиків з'єднані між собою та з третім входом системи, перший блок 12 формування команд та другий блок 24 формування команд з'єднані з блоком 28 видачі команд управління та блоком 29 управління видачею команд, вихід якого через блок 28 видачі команд управління з'єднаний з виходом системи та входом блока ЗО контролю команд управління, вхід якого з'єднаний з входом-виходом третього операБлок 1 конденсаторів через блок 2 формувачів ційного блока 26, вихід якого з'єднаний з останнім з'єднаний з блоком 3 комутації частоти, другий входом блока 29 управління видачею команд, тревхід якого з'єднаний з першим блоком 4 керованої тій операційний блок 26 та блок 27 накопичувача еталонної частоти, третій вхід першого блока З входами-виходами з'єднані між собою, другий блок комутації частоти з'єднаний з виходом першого 31 узгодження через п'ятий комутатор 32, шостий блока 5 контролю датчиків, а вихід блока 3 комукомутатор 33 та третій аналого-цифровий перетації частоти з'єднаний з першим операційним блоком 6, другий вхід якого з'єднаний з другим з'єднаний з виходом третього операційного блока, а його останні виходи з'єднані з входом третього блока керованих еталонів та третього блока контролю датчиків Введення в систему додаткових ознак, а саме другого блока узгодження, п'ятого та шостого комутатора, блока керованих еталонів, третього блока контролю датчиків та третього аналогоцифрового перетворювача, дозволяє забезпечити запис параметрів допоміжних агрегатів та систем які забезпечують роботу газотурбінного двигуна, що дасть можливість визначити фізичні значення параметрів та їх змінення в залежності від режимів їх роботи для забезпечення надійної експлуатації газотурбінного двигуна за технічним станом, що дозволить, в свою чергу, визначити який із агрегатів чи яка система по якому конкретно параметру вийшла на аварійний режим роботи Як видно з вищевказаного, запропоноване технічне рішення має суттєві ознаки, які дозволяють розширити функціональні можливості, область застосування системи та забезпечити надійну експлуатацію газотурбінного двигуна за технічним станом шляхом забезпечення непреривного запису параметрів допоміжних агрегатів та систем газотурбінного двигуна Принцип роботи системи пояснюється кресленнями де на фіг 1 показана структурна схема системи, на фіг 2 - діаграма роботи першого та другого блока контролю Система містить перший блок 1 конденсаторів, перший блок 2 формувачів, перший блок 3 комутації частоти, перший блок 4 керованої еталонної частоти, перший блок 5 контролю датчиків, перший операційний блок 6, перший комутатор 7, другий комутатор 8, перший аналого-цифровий перетворювач 9, блок 10 узгодження, перший блок 11 керованих еталонів, перший блок 12 формування команд, перший блок 13 контролю, другий блок 14 конденсаторів, другий блок 15 формувачів, другий блок 16 комутації частоти, другий блок 17 керованої еталонної частоти, другий блок 18 контролю датчиків, другий операційний блок 19, третій комутатор 20, четвертий комутатор 21, другий аналогоцифровий перетворювач 22, другий блок 23 керованих еталонів, другий блок 24 формування команд, другий блок 25 контролю, третій операційний блок 26, блок 27 накопичувача, блок 28 видачі команд управління, блок 29 управління видачею команд, блок ЗО контролю команд управління, другий блок 31 узгодження, п'ятий комутатор 32, шостий комутатор 33, третій аналого-цифровий перетворювач 34, третій блок 35 контролю датчиків, третій блок 36 керованих еталонів Блок 12 (24) формування команд включає послідовнопаралельний регістр 37 (42), паралельний регістр 38 (43), вихідний каскад 39 (44), комутатор 40 (45), елемент ТА 41 (46) 51353 творювач 34 з'єднаний з третім операційним блоком 26, крім того другий блок 31 узгодження через третій блок 35 контролю датчиків з'єднаний з другим входом п'ятого комутатора 32, а його третій вхід з'єднаний з блоком 36 керованих еталонів, останній вхід шостого комутатора 33 з'єднаний з виходом третього операційного блока 26, а його останні виходи з'єднані з входом третього блока 36 керованих еталонів та третього блока 35 контролю датчиків Комутатор 40(45) блока 12(24) формування команд з'єднаний з виходами блока контролю 13(25) та операційного блока 6(19), а вихід через послідовно-паралельний регістр 37(42) з'єднаний з входом блока 13(25) контролю, паралельний регістр 38(43) блока 12(24) з'єднаний з елементом 41(46) ТА, а через регістр 37(42) - з операційним блоком 6(19), вихід регістру 38(43) блока 12(24) через вихідний каскад 39(44) з'єднаний з блоком 28 видачі команд управління та блоком 29 управління видачею команд, останній вхід вихідного каскаду 39(44) блока 12(24) з'єднаний з виходом блока 13(25) контролю, а входи елемента 41(46) ТА блока 12(24) з'єднані з виходами операційного блока 6(19) та блока 13(25) контролю Блоки 1 та 31 узгодження призначені для узгодження вихідних опорів датчиків, забезпечуючих їх тарировочні характеристики та може являти собою, наприклад, набір прецензійних резисторів, ділителів напруги, перетворювачів перемінної напруги в постійну, підсилювачів та нормалізаторів, перетворювачів опору в напругу, резистивноємкісних фільтрів бортових перешкод і т д КІЛЬКІСТЬ каналів у блоці 1 та 31 узгодження дорівнює КІЛЬКОСТІ контрольованих параметрів газотурбінного двигуна та допоміжних агрегатів та систем, причому, висока функціональна надійність контролю дуже важливих аналогових параметрів забезпечується резервуванням перетворювачів, нормалізаторів, підсилювачів і т п у блоці 1 та 31 узгодження Блоки 1 1 , 23 та 36 керованих еталонів може бути надані як набір еталонних джерел напруги та струму, еталонних резисторів і т п Комутатори 7, 20, 32 та комутатори блоків З, 16 можуть бути реалізовані на базі стандартних одноканальних керованих ключів Блоки 5 та 18 контролю датчиків можуть бути виповнені використовуючи як технічне рішення за авт свід колишнього СРСР № 1339459 кп G 01 R 31/02 (для контролю частотних датчиків), так і компаратори в інтегральному виконанні (для контролю аналогових датчиків) Операційні блоки 6, 19 та 26 можуть бути реалізовані на базі стандартних багатофункціональних процесорах які можуть використовувати як внутрішню, так і зовнішню пам'ять (на кресленні не показано), які також мають окрім обчислювальних функцій, функцію вимірювання часових інтервалів, а також функцію прийому та видачу кодових та одиночних сигналів Блоки 13 та 25 контролю можуть бути реалізовані на стандартних процесорах Блок 29 управління видачею команд може бути реалізований на базі стандартних послідовно паралельних регістрів 10 Блок ЗО контролю команд управління може бути реалізований на базі стандартних паралельно послідовних репетів та елементів гальванічної розв'язки Блок 27 накопичувача може бути реалізований на базі елементів флеш-пам'яті Блок 28 видачі команд управління може бути реалізований на базі стандартних електронних та релейних компонентів КІЛЬКІСТЬ каналів в блоках 1 та 31 узгодження, блоках 5, 18 та 35 контролю датчиків та КІЛЬКІСТЬ каналів керованих ключів комутаторів 7, 20 та 32 відповідає КІЛЬКОСТІ контрольованих аналогових параметрів, а ВІДПОВІДНО І КІЛЬКОСТІ контрольова них ланцюгів аналогових датчиків газотурбінного двигуна та допоміжних агрегатів КІЛЬКІСТЬ каналів в блоках 2 та 15 формувачів, блоках 3 та 16 комутації частоти, а також КІЛЬКІСТЬ пар конденсаторів в блоках 1 та 14 відповідає КІЛЬКОСТІ контрольованих частотних параметрів в кожному із входів, а ВІДПОВІДНО І КІЛЬКОСТІ каналів у блоках 5 та 18 контролью ланцюгів датчиків обертів газотурбінного двигуна Система працює наступним чином При вмиканні напруги живлення блоки 12, 24, 28, 29 та ЗО встановлюються у початковий стан, забезпечуючий відсутність на їх виходах інформаційних сигналів, наприклад, у вигляді логічної " 1 " , операційний блок 26, блоки 13 та 25 контролю, а також операційні блоки 6 та 19 встановлюються в початковий стан і з інтервалом часу, який перебільшує перехідні процеси в системі, видають сигнали на блоки 13 та 25 контролю ВІДПОВІДНО, забезпечуючи проведення незалежного контролю функціонування кожного каналу системи, а також перевірку блоків 5 та 18, які контролюють ланцюги датчиків Операційний блок 26 також проводить незалежний контроль функціонування вимірюючого каналу додаткових датчиків Розглянемо роботу системи у режимі проведення самоконтролю на прикладі вимірюючого каналу операційного блока 6 (в дужках будуть зазначені ВІДПОВІДНІ блоки вимірюючого каналу операційного блока 19) З виходу 6-1(19-1) операційного блока 6(19) надходить сигнал до входу блока 13(25) контролю, під дією якого він починає функціонувати по наступному алгоритму З виходу 13-1(25-1) блока 13(25) контролю до операційного блока 6(19) надходить сигнал, наприклад, у вигляді логічного "0" (дивись фіг 2), який свідчить про початок функціонування блока 13(25) по видачі сигналів для проведення самоконтролю та забезпечує перехід роботи операційного блока 6(19) до режиму самоконтролю Крім того з виходу 13-1(25-1) блока 13(25) контролю до елемента 41(46) ТА блока 12(24) формування команд надходить сигнал, який запобігає проходженню сигналу з виходу 6-5(19-5) операційного блока 6(19) З виходу 13-2(25-2) блока 13(25) контролю до блока 4(17) керованої еталонної частоти та блока 11(23) керованих еталонів надходить сигнал, наприклад, у вигляді логічної " 1 " , який забезпечує на виході блока 4(17) максимальні еталонні частоти, а на виході блока 11(23) - максимальні еталонні 11 51353 12 напруги, які перевищують граничні значення контперетворення максимальних еталонних частот, ролюємих параметрів газотурбінного двигуна надходячих з виходу блока 4(17) через блок 3(16) З виходу 13-3(25-3) блока 13(25) контролю комутації частоти у контрольний двійковий код надходить сигнал, наприклад, у вигляді логічної " 1 " Після КОЖНОГО підключення контрольної частоти, до входу блока 5(18) контролю датчиків і незалежпри послідовному перетворенні, а ВІДПОВІДНО І ПІСно від стану ланцюгів аналогових та частотних ЛЯ кожного и перетворення операційний блок 6(19) датчиків встановлює його в режим, імітуючий позаписує до своєї пам'яті значення контрольного рушення вхідних ланцюгів аналогових та частоткоду Після перетворення операційним блоком них датчиків, при цьому на його виході отримаємо 6(19) еталонних частот та запису контрольних косигнали, наприклад, у вигляді логічної " 1 " , які наддів до своєї пам'яті, забезпечує запис блоком 6(19) ходять до входів комутатора 7(20), блока 3(16) до своєї пам'яті сигналів імітації порушення вхідкомутації частоти та операційного блока 6(19) для них ланцюгів частотних датчиків, у вигляді логічної забезпечення контролю функціонування системи "1", з виходу блока 5(18) контролю датчиків Потім операційний блок 6(19) починає аналізувати раніш З виходу 13-4(25-4) блока 13(25) контролю записану до пам'яті максимальну контрольну іннадходить сигнал, наприклад, у вигляді логічної " 1 " формацію, яка перевищує межові значення парадо входу комутатора 40(45) блока 12(24) формуметрів газотурбінного двигуна, по алгоритмам довання команд, який забезпечує проходження через пускового контролю і по результату аналізу нього тактової частоти з виходу 6-4(19-4) операформує на своєму інформаційному виході 6-3(19ційного блока 6(19) 3) послідовний двійковий код, який повинен бути у При надходженні сигналів, наприклад, у вивигляді логічної " 1 " і який під дією тактової частогляді логічної " 1 " з виходу блока 5(18) до входу ти, поступаючої до послідовно-паралельного регікомутатора 7(20), останній відключає вхід комутастру 37(42) блока 12(24) формування команд з тора 8(21) від виходів блока 10 узгодження та підвиходу 6-4(19-4) операційного блока 6(19) через ключає виходи блока 11 (23) керованих еталонів до комутатор 40(45) блока блока 12(24) записується в входу комутатора 8(21) При цьому максимальні послідовно-паралельний регістр 37(42) блока еталонні напруги через комутатор 7(20) надходять 12(24) формування команд, де послідовний двійдо комутатора 8(21) і в результаті на його виході ковий код перетворюється в паралельний Потім з встановлюються максимальні контрольні значення виходу 6-5(19-5) блока 6(19) видається сигнал, постійної напруги 3 виходу 6-2(19-2) блока 6(19) який не проходить до регістру 38(43) через еледо входу комутатора 8(21) надходять сигнали, намент 41(46) ТА блока 12(24) формування команд у приклад, у вигляді двійкового коду паралельного зв'язку з наявністю на його другому вході забороабо послідовного, які забезпечують почергове підняючого сигнала з виходу 13-1(25-1), що запобігає ключення максимальних контрольних значень наперезапис паралельного двійкового коду з регістру пруги з виходу комутатора 7(20) через комутатор 37(42) до регістру 38(43) блока 12(24), у зв'язку з 8(21) до аналого-цифрового перетворювача 9(22), чим вихідне становище регістру 38(43) та вихідноу якому максимальна контрольна напруга перего каскаду 39(44) блока 12(24) не змінюється, тобтворюється у двійковий контрольний код Після то ВИХІДНІ команди не видаються кожного підключення максимальної контрольної напруги, а ВІДПОВІДНО І ПІСЛЯ КОЖНОГО її перетво рення перетворювачем 9(22) з інтервалом часу перебільшуючим перехідні процеси у комутаторі 8(21) та аналого-цифровому перетворювачі 9(22) операційний блок 6(19) записує до своєї пам'яті максимальні значення контрольного коду Після перетворення максимальних контрольних напруг з виходу комутатора 7(20) та запису максимальних контрольних кодів до пам'яті операційного блока 6(19) знімається сигнал з виходу 6-2(19-2) блока 6(19) і забезпечується запис блоком 6(19) у своїй пам'яті сигналів імітації порушення вхідних ланцюгів аналогових датчиків, у вигляді логічної " 1 " , з виходу блока 5(18) контролю датчиків 3 виходу блока 5(18), як було вище зазначено, до входу блока 3(16) комутації частоти надходить сигнал логічної " 1 " , який відключає входи операційного блока 6(19) від виходів блока 2(15) формувачів та підключає вихід блока 4(17) керованої еталонної частоти до входу операційного блока 6(19) При цьому максимальні еталонні частоти з виходу блока 4(17) надходять до входу операційного блока 6(19) КІЛЬКІСТЬ частотних входів операційного блока 6(19) відповідає КІЛЬКОСТІ контролюємих частотних параметрів газотурбінного двигуна Операційний блок 6(19) послідовно або паралельно, при наявності у його процесорі багатоканальних перетворювачів частота (інтервал) - код, забезпечує Після завершення подачі тактової частоти з виходу 6-4(19-4) блока 6(19) з його виходу 6-6(196) до входу блока 13(25) контролю поступає сигнал тривалістю достатньою для забезпечення появи на виході 13-4(25-4) блока 13(25) сигнала у вигляді логічного "0", який, в свою чергу, забезпечує проходження через комутатор 40(45) блока 12(24) формування команд тактової частоти з виходу 13-5(25-5) блока 13(25) до входу послідовнопаралельного регістру 37(42) блока 12(24) Під дією вхідної тактової частоти послідовний двійковий код з регістру 37(42) блока 12(24) формування команд переписується до блоку 13(25) контролю Після завершення видачі тактової частоти з виходу 13-5(25-5) на виході 13-4(25-4) блока 13(25) контролю появиться сигнал у вигляді логічної " 1 " , який надходить до входу комутатора 40(45) блока 12(24) формування команд, що забезпечує проходження через нього тактової частоти з виходу 64(19-4) блока 6(19) Переписаний двійковий код з регістру 37(42) блока 12(24) формування команд аналізується блоком 13(25) контролю і якщо він відповідає максимальним значенням, тобто кожен розряд двійкового коду має значення у вигляді логічної " 1 " , то на виході 13-6(25-6) блока 13(25) контролю сигнал несправності у вигляді логічного "0" не появиться Якщо він не відповідає максимальним значен 14 13 51353 ням, тобто він у вигляді логічного "0", або один чи мається сигнал з виходу 6-2(19-2) блока 6(19) і декілька розрядів у вигляді логічного "0", то на забезпечується запис блоком 6(19) у своїй пам'яті виході 13-6(25-6) блока 13(25) контролю появиться сигналів імітації порушення вхідних ланцюгів анасигнал несправності у вигляді логічного "0", який логових датчиків, у вигляді логічної " 1 " , з виходу поступає до вихідного каскаду 39(44) блока 12(24) блока 5(18) контролю датчиків формування команд і запобігає видачі команд до З виходу блока 5(18), як було вище зазначено, блоку 28 видачі команд управління і далі на його до входу блока 3(16) комутації частоти надходить вихід до виконавчих елементів газотурбінного двисигнал логічної " 1 " , який забезпечує проходження гуна Крім того сигнал несправності з виходу 13мінімальної еталонної частоти блока 4(17) до вхо6(25-6) блока 13(25) контролю поступає до операду операційного блока 6(19) При цьому мінімальні ційного блоку 26 і далі реєструється у блоці 27 еталонні частоти з виходу блока 4(17) надходять накопичувача Наявність сигналу несправності до входу операційного блока 6(19) Операційний потребує ремонту системи блок 6(19) забезпечує перетворення мінімальних еталонних частот, надходячих з виходу блока Після завершення аналізу максимального кон4(17) через блок 3(16) у контрольний двійковий трольного коду з виходу 13-2(25-2) блоку 13(25) код Після КОЖНОГО підключення мінімальної контконтролю видається сигнал логічного "0" до блоку рольної частоти, при послідовному перетворенні, а 4(17) керованої еталонної частоти та блоку 11(23) ВІДПОВІДНО і після кожного її перетворення операкерованих еталонів, який забезпечує на виході ційний блок 6(19) записує до своєї пам'яті значенблока 4(17) мінімальні еталонні частоти, а на виня мінімального частотного контрольного коду ході блока 11(23) - мінімальні еталонні напруги, які Після перетворення операційним блоком 6(19) не перевищують межові значення параметрів гамінімальних еталонних частот та запису контрользотурбінного двигуна них кодів до своєї пам'яті, забезпечує запис блоНа виході 13-3(25-3) блока 13(25) контролю сиком 6(19) до своєї пам'яті сигналів імітації поругнал не змінюється і залишається у вигляді логічшення вхідних ланцюгів частотних датчиків, у ної " 1 " і ВІДПОВІДНО не змінює режим роботи блока вигляді логічної "1", з виходу блока 5(18) контролю 5(18) контролю датчиків, тобто на його виході датчиків Потім операційний блок 6(19) починає отримуємо сигнали у вигляді логічної " 1 " , які наданалізувати раніш записану до пам'яті мінімальну ходять до входів комутатора 7(20), блока 3(16) контрольну інформацію по алгоритмам допусковокомутації частоти та операційного блока 6(19) го контролю і по результату аналізу формує на З виходу 13-4(25-4) блока 13(25) контролю своєму інформаційному виході 6-3(19-3) послідовнадходить сигнал, наприклад, у вигляді логічної " 1 " ний двійковий код, який повинен бути у вигляді до входу комутатора 40(45) блока 12(24) формулогічного "0" і який під дією тактової частоти, повання команд, який забезпечує проходження через ступаючої до регістру 37(42), блока 12(24) формунього тактової частоти з виходу 6-4(19-4) операвання команд з виходу 6-4(19-4) операційного блоційного блока 6(19) ка 6(19) через комутатор 40(45) блока 12(24) Далі роботу системи в режимі самоконтролю формування команд записується у послідовнопри мінімальних еталонних напругах на виході паралельний регістр 37(42) блока 12(24) де посліблока 11 (23) еталонів і мінімальних еталонних довний двійковий код перетворюється в паралечастотах на виході блока 4(17) роздивимося у нальний Потім З виходу 6-5(19-5) блока 6(19) видаступній ПОСЛІДОВНОСТІ по каналу операційного блоється сигнал, який не проходить до регістру 38(43) ка 6(19) через елемент 41 (46) ТА блока 12(24) у зв'язку з Присутність сигналів у вигляді логічної " 1 " з наявністю на його другому вході забороняючого виходу блока 5(18) контролю датчиків на вході сигнала з виходу 13-1(25-1) блока 13(25) контрокомутатора 7(20) забезпечує проходження мінімалю, що запобігає перезапис паралельного двійкольних еталонних напруг через комутатор 7(20) до вого коду з регістру 37(42) до регістру 38(43) блока комутатора 8(21) і в результаті на його вході вста12(24), у зв'язку з чим вихідне становище регістру новлюються мінімальні контрольні значення по38(43) та вихідного каскаду 39(44) блока 12(24) не стійної напруги 3 виходу 6-2(19-2) блока 6(19) до змінюється, тобто ВИХІДНІ команди не видаються входу комутатора 8(21) надходять сигнали, наприклад, у вигляді двійкового коду паралельного або Після завершення подачі тактової частоти з послідовного, які забезпечують почергове підклювиходу 6-4(19-4) операційного блока 6(19) з його чення мінімальних еталонних значень напруги з виходу 6-6(19-6) до входу блока 13(25) контролю виходу комутатора 7(20) через комутатор 8(21) до поступає сигнал тривалістю достатньою для зааналого-цифрового перетворювача 9(22), у якому безпечення появи на виході 13-4(25-4) блока мінімальна контрольна напруга перетворюється у 13(25) сигнала у вигляді логічного "0", який, в свою мінімальний двійковий контрольний код Після КОчергу, забезпечує проходження через комутатор ЖНОГО підключення мінімальної контрольної напру40(45) блока 12(24) формування команд тактової ги, а ВІДПОВІДНО і після кожного її перетворення частоти з виходу 13-5(25-5) блока 13(25) до входу перетворювачем 9(22) з інтервалом часу перебіпослідовно-паралельного регістру 37(42) блока льшуючим перехідні процеси у комутаторі 8(21) та 12(24) Під ДІЄЮ ВХІДНОЇ тактової частоти послідованалого-цифровому перетворювачі 9(22) операний двійковий код з регістру 37(42) блока 12(24) ційний блок 6(19) записує до своєї пам'яті мінімапереписується до блоку 13(25) контролю Після льні значення контрольного коду Після перетвозавершення видачі тактової частоти з виходу 13рення мінімальних контрольних напруг з виходу 5(25-5) на виході 13-4(25-4) блока 13(25) контролю комутатора 7(20) та запису мінімальних контрольпоявиться сигнал у вигляді логічної " 1 " , який надних кодів до пам'яті операційного блока 6(19) зніходить до входу комутатора 40(45) блока 12(24) 15 формування команд, що забезпечує проходження через нього тактової частоти з виходу 6-4(19-4) блока 6(19) Переписаний двійковий код з регістру 37(42) блока 12(24) аналізується блоком 13(25) контролю і якщо він відповідає мінімальним значенням, тобто кожен розряд двійкового коду має значення у вигляді логічного "0", то на виході 13-6(25-6) блока 13(25) контролю сигнал несправності у вигляді логічного "0" не появиться Якщо він не відповідає мінімальним значенням, тобто він у вигляді логічної " 1 " , або один чи декілька розрядів у вигляді логічної " 1 " , то на виході 13-6(25-6) блока 13(25) контролю появиться сигнал несправності у вигляді логічного "0", який поступає до вихідного каскаду 39(44) блока 12(24) формування команд і запобігає видачі команд до блоку 28 і далі на його вихід до виконавчих елементів газотурбінного двигуна Крім того сигнал несправності з виходу 13-6(25-6) блока 13(25) контролю поступає до операційного блоку 26 і далі реєструється в блоці 27 накопичувача Наявність сигналу несправності потребує ремонту системи Після завершення циклу самоконтролю на виході 13-3(25-3) блока 13(25) контролю установлюється сигнал у вигляді логічного "0" і забезпечує повернення блока 5(18) до контролю вхідних ланцюгів аналогових та частотних датчиків Після зняття сигналу з виходу 13-3(25-3) блока 13(25) знімається сигнал з виходу 13-1(25-1) блока 13(25) і операційний блок 6(19) переходить у режим вимірювання сигналів з датчиків, характеризуючих фізичний стан параметрів газотурбінного двигуна Після проведення циклу самоконтролю із зареєстрованих у пам'яті операційного блока 6(19) результатів перетворення контрольних аналогових та частотних сигналів максимальних та мінімальних, а також сигналів імітованих порушень вхідних ланцюгів операційний блок 6(19) формує кадр, маючий ознаку проведенного самоконтролю та інформацію, характеризуючу технічний стан вимірюючих аналогових та частотних каналів операційного блока 6(19) і видає, наприклад, у вигляді послідовного двійкового адресного коду з виходу 6-7(19-7) блока 6(19) до входу операційного блока 26 Одержаний з виходу 6-7(19-7) блока 6(19) послідовний двійковий код операційний блок 26 перетворює його в двійкове значення зручне для запису у ВІДПОВІДНІ адреси блока 27 накопичувача Контроль функціонування вимірюючого каналу операційного блока 26 здійснюється у наступному порядку З виходу 26-1 операційного блока 26 до блока 36 керованих еталонів надходить сигнал, наприклад, у вигляді логічної " 1 " , який забезпечує на виході блока 36 завдані максимальні еталонні напруги З виходу 26-2 операційного блока 26 надходить сигнал, наприклад, у вигляді логічної " 1 " до входу блока 35 контролю датчиків і незалежно від стану ланцюгів аналогових датчиків встановлює його в режим, імітуючий порушення вхідних ланцюгів аналогових датчиків, при цьому на його виході отримаємо сигнали, наприклад, у вигляді логічної " 1 " , які надходять до входів комутатора 32, та операційного блока 26 для забезпечення конт 51353 16 ролю При надходженні сигналів, наприклад, у вигляді логічної " 1 " з виходу блока 35 до входу комутатора 32, останній відключає вхід комутатора 33 від виходів блока 31 узгодження та підключає виходи блока 36 керованих еталонів до входу комутатора 33 При цьому максимальні еталонні напруги через комутатор 32 надходять до комутатора 33 і в результаті на його виході встановлюються максимальні контрольні значення постійної напруги З виходу 26-3 блока 26 до входу комутатора 33 надходять сигнали, наприклад, у вигляді двійкового коду паралельного або послідовного, які забезпечують почергове підключення максимальних контрольних значень напруги з виходу комутатора 32 через комутатор 33 до аналого-цифрового перетворювача 34, у якому максимальна контрольна напруга перетворюється у двійковий контрольний код Після КОЖНОГО підключення максимальної контрольної напруги, а ВІДПОВІДНО І ПІСЛЯ КОЖНОГО її перетворення перетворювачем 34 з інтервалом часу перебільшуючим перехідні процеси у комутаторі 33 та аналого-цифровому перетворювачі 34 операційний блок 26 записує до своєї пам'яті максимальні значення контрольного коду Після перетворення максимальних контрольних напруг з виходу комутатора 32 та запису максимальних контрольних кодів до пам'яті операційного блока 26 знімається сигнал з виходу 26-3 блока 26 і забезпечується запис блоком 26 у своїй пам'яті сигналів імітації порушення вхідних ланцюгів аналогових датчиків, у вигляді логічної " 1 " , з виходу блока 35 контролю датчиків Потім операційний блок 26 починає аналізувати раніш записану до пам'яті максимальну контрольну інформацію, наприклад, по завданим алгоритмам допускового контролю і якщо вона відповідає завданим максимальним значенням, то операційним блоком 26 сигнал несправності не формується і не записується до ВІДПОВІДНОГО адресу блока 27 накопичувача Якщо контрольна інформація не відповідає максимальним значенням, то операційний блок 26 формує сигнал несправності, який реєструється у блоці 27 накопичувача Наявність сигналу несправності потребує ремонту системи Після завершення аналізу максимального контрольного коду з виходу 26-1 блоку 26 видається сигнал логічного "0" до блоку 36 керованих еталонів, який забезпечує на виході блока 36 мінімальні еталонні напруги На виході 26-2 блока 26 сигнал не змінюється і залишається у вигляді логічної " 1 " і ВІДПОВІДНО не змінює режим роботи блока 35 контролю датчиків, тобто на його виході отримуємо сигнали у вигляді логічної " 1 " , які надходять до входів комутатора 32 та операційного блока 26 Далі роботу вимірюючого каналу додаткових датчиків операційного блока 26 в режимі самоконтролю при мінімальних еталонних напругах на виході блока 36 керованих еталонів роздивимось у наступній ПОСЛІДОВНОСТІ Присутність сигналів у вигляді логічної " 1 " з виходу блока 35 контролю датчиків на вході комутатора 32 забезпечує проходження мінімальних еталонних напруг через комутатор 32 до комута 18 17 51353 тора 33 і в результаті на його виході встановлюякого блок 26 переходить до режиму зчитування ються мінімальні контрольні значення постійної накопиченої інформації в блоці 27 і передачі її до напруги 3 виходу 26-3 блока 26 до входу комутаназемного зчитувального обладнання Наземне тора 33 надходять сигнали, наприклад, у вигляді зчитувальне обладнання отриману інформацію двійкового коду паралельного або послідовного, документує, наприклад, у вигляді протоколу по які забезпечують почергове підключення мінімальякому видно мають місце чи ні порушення в виміних контрольних значень напруги з виходу комутарюючих каналах операційного блоку 6(19) та 26 тора 32 через комутатор 33 до аналого-цифрового Контроль функціонування системи може здійперетворювача 34, у якому мінімальна контрольна снюватись також за запитами, наприклад, як з міснапруга перетворюється у мінімальний двійковий ця бортінженера так і автоматизованої системи контрольний код Після КОЖНОГО підключення мініконтролю параметрів літака за описаним вище мальної контрольної напруги, а ВІДПОВІДНО І ПІСЛЯ алгоритмом кожного и перетворення перетворювачем 34 з інПісля завершення циклу самоконтролю опетервалом часу перебільшуючим перехідні процеси раційні блоки 6 та 19 переходять до режиму виміу комутаторі 33 та аналого-цифровому перетворювання сигналів з датчиків, характеризуючих фірювачі 34 операційний блок 26 записує до своєї зичний стан параметрів газотурбінного двигуна, а пам'яті мінімальні значення контрольного коду операційний блок 26 переходять до режиму виміПісля перетворення мінімальних контрольних нарювання сигналів з датчиків, характеризуючих фіпруг з виходу комутатора 32 та запису мінімальних зичний стан допоміжних агрегатів та систем газоконтрольних кодів до пам'яті операційного блока турбінного двигуна 26 знімається сигнал з виходу 26-3 блока 26 і заПри відсутності порушень ланцюгів аналогобезпечується запис блоком 26 у своїй пам'яті сигвих датчиків операційних блоків 6 та 19 системи з налів імітації порушення вхідних ланцюгів аналовиходу блока 5 до входу комутатора 7 надходять гових датчиків, у вигляді логічної " 1 " , з виходу сигнали у вигляді логічного рівня "0", які підключаблока 35 контролю датчиків ють виходи блока 10 узгодження до комутатора 8, а при відсутності порушень ланцюгів тих же аналоПотім операційний блок 26 починає аналізувагових датчиків системи з виходу блока 18 до входу ти раніш записану до пам'яті мінімальну контролькомутатора 20 надходять сигнали у вигляді логічну інформацію, наприклад, по завданим алгоритного рівня "0", які підключають виходи блока 10 мам допускового контролю і якщо вона відповідає узгодження до комутатора 21 завданим мінімальним значенням, то операційним блоком 26 сигнал несправності не формується і не Розглянемо роботу системи в режимі провезаписується до ВІДПОВІДНОГО адресу блока 27 надення контролю сигналів, характеризуючих фізичкопичувача ний стан параметрів газотурбінного двигуна, на прикладі вимірюючого каналу операційного блока Якщо контрольна інформація не відповідає мі6 (в дужках будуть зазначені ВІДПОВІДНІ блоки винімальним значенням, то операційний блок 26 фомірюючого каналу операційного блока 19) рмує сигнал несправності, який реєструється у блоці 27 накопичувача Наявність сигналу неспраСигнали від аналогових датчиків контролюєвності потребує ремонту системи мих параметрів газотурбінного двигуна (на кресленні не показані) надходять до блока 10 узгоПісля завершення циклу самоконтролю на видження, де здійснюється узгодження вихідних ході 26-2 операційного блока 26 установлюється характеристик датчиків та нормалізація вхідних сигнал у вигляді логічного "0" і забезпечує поверсигналів з датчиків і видачі нормалізованих сигнанення блока 35 до контролю вхідних ланцюгів лів у вигляді постійної напруги, зручної для переаналогових датчиків творення як у цифрову форму, так і для функціоПісля ЗНЯТТЯ сигналу з виходу 26-2 операційнування блоків 5 та 18 контролю датчиків, через ного блока 26 він переходить у режим вимірюванкомутатори 7 і 20 на входи комутаторів 8 та 21 ня сигналів з датчиків, характеризуючих фізичний ВІДПОВІДНО КІЛЬКІСТЬ каналів у блоці 10 відповідає стан допоміжних агрегатів та систем газотурбінноКІЛЬКОСТІ підключених до його входу датчиків З го двигуна виходу блока 10 узгодження сигнали, величини Після проведення циклу самоконтролю із заяких пропорційні сигналам з датчиків (порушення реєстрованих у пам'яті операційного блока 26 ревхідних ланцюгів відсутнє), надходять до блока зультатів перетворення контрольних аналогових 5(18) з виходу якого до входів блока 6(19), та косигналів максимальних та мінімальних, а також мутатора 7(20) надходять сигнали логічного рівня сигналів імітованих порушень вхідних ланцюгів "0", які свідчать про відсутність порушення вхідних операційний блок 26 формує кадр, маючий ознаку ланцюгів Окрім того, сигнали з виходу блока 10 проведенного самоконтролю та інформацію, харачерез комутатор 20 надходять також до комутатоктеризуючу технічний стан вимірюючого аналогора 21 Величини напруг на виходах блока 10 змівого каналу операційного блока 26 нюються пропорційно зміненню контрольованих Як видно з вище зазначеного результати пропараметрів газотурбінного двигуна веденого самоконтролю вимірюючих каналів аналогових операційного блока 26, аналогових та часПроцес вимірювання, обробки, формування тотних операційного блока 6(19) реєструються в вихідних управляючих команд, реєстрація на наблоці 27 накопичувача які потім зчитуються через копичувачі виданих системою управляючих коопераційний блок 26 за допомогою зчитувального манд та інформації про стан параметрів газотуробладнання яке на вхід операційного блока 26 по бінного двигуна, а також видача команд системою ланцюгу зв'язку видає сигнали, наприклад, у випри непрацюючому газотурбінному двигуні здійсгляді послідовного двійкового коду під впливом нюється у наступному порядку 20 19 51353 При працюючому газотурбінному двигуні сигблока 6(19), по контролю параметрів газотурбіннонали від аналогових датчиків вхід 1 надходять до го двигуна, функціонує вимірюючий канал вхід 2 блоку 10 узгодження, які перетворюються у завда(вхід 3) частотних датчиків, з'єднаний з операційний рівень постійної напруги зручної як для аналоним блоком 6(19), у наступному порядку го-цифрового перетворювання, так і для викорисСигнали від частотних датчиків вхід 2 (вхід 3) тання блоком 5(18) контролю датчиків Канали контрольованих параметрів (на кресленні не покаконтролю датчиків блоку 5(18) налагоджуються на зані) у вигляді перемінної напруги, періоди прохорівень напруги нижче чим рівень напруги, який дження яких пропорційні числам обертів газотурвідповідає, наприклад, польовому рівню тиску у бінного двигуна, надходять через блок 1 (14) магістралях повітряних, пальних та масляних двиконденсаторів до блока 2(15) формувачів де і пегуна Канали блоку 5(18) контролю датчиків підретворюються в імпульси прямокутної форми З ключаються до ланцюгів датчиків через блок 10 блоку 2(15) формувачів прямокутні імпульси надузгодження При порушенні вхідних ланцюгів анаходять через блок 3(16) комутації частоти до входу логових датчиків або ВІДМОВІ ВІДПОВІДНОГО канала операційного блока 6(19) блока 10 з виходу блока 5(18) видаються сигнали При відсутності відмов у ланцюгах частотних до комутатора 7(20) для підключення ВІДПОВІДНОГО датчиків на вході операційного блока 6(19) присутеталону блока 11(23) до комутатора 8(21) і далі до ні ПОСЛІДОВНОСТІ прямокутних імпульсів, періоди аналога - цифрового перетворювача 9(22) та до яких пропорційні числу обертів обертаючихся часопераційного блока 6(19) для забезпечення реєсттин газотурбінного двигуна рації порушення вхідного ланцюга датчика У наслідок функціонування операційного блока 6(19) за описаним вище алгоритмом перетворюВід частотних датчиків вхід 2(3) перемінний ються аналогові сигнали, які надходять з виходу сигнал, пропорційний частоті обертання ротору блока 10 узгодження через комутатори 7(20) та двигуна, наприклад, високого та низького тиску, 8(21), а також через перетворювач 9(22) до входу надходить до блоку 2(15) формувачів, який форблока 6(19), у двійковий код, імпульсні ПОСЛІДОВНОмує, наприклад, однополярні прямокутні імпульси, СТІ, ЯКІ надходять з виходу блока 3(16), у двійковий які надходять до блока 3(16) комутації частоти код, а також сигнали, які свідчать про порушення в Ланцюги частотних датчиків підключені до блоку ланцюгах аналогових та частотних датчиків з ви5(18) контролю датчиків Канали контролю частотходу блока 5(18) контролю датчиків, які фіксуються них датчиків блоку 5(18) при порушенні вхідних у пам'яті операційного блока 6(19) Після провеланцюгів видають сигнали до операційного блока дення циклу реєстрації у пам'яті операційного бло6(19) для забезпечення їх реєстрації та до блока ка 6(19) результатів перетворення вхідних анало3(16) комутації частоти для підключення ВІДПОВІДНІ гових та частотних сигналів, а також стан вхідних еталонної частоти блока 4(17) до операційного ланцюгів операційний блок 6(19) починає аналізублока 6(19) вати раніш записану до пам'яті інформацію, харакПроцес вимірювання, обробки, формування теризуючу стан параметрів газотурбінного двигуна вихідних управляючих команд, реєстрація у накопо алгоритмам допускового контролю пичувачах виданих системою управляючих команд та інформації про стан параметрів кожного газотурбінного двигуна,а також видача команд системою при непрацюючих газотурбінних двигунах здійснюється у наступному порядку З виходу 6-2(19-2) блока 6(19) до входу комутатора 8(21) надходять сигнали, які забезпечують почергове підключення нормалізованих напруг з виходу комутатора 7(20) через комутатор 8(21) до аналого-цифрового перетворювача 9(22), в якому постійна напруга перетворюється у двійковий код, величина якого пропорційна значенню контролюємого параметра Після кожного підключення нормалізованої напруги, а ВІДПОВІДНО І ПІСЛЯ КОЖНОГО її перетворення перетворювачем 9(22) з інтервалом часу перебільшуючим перехідні процеси у комутаторі 8(21) та аналого-цифровому перетворювачі 9(22) операційний блок 6(19) записує до своєї пам'яті значення двійкового коду, характеризуючого фізичний стан параметрів газотурбінного двигуна Після завершення перетворення сигналів з блока 10 узгодження та запису результатів перетворення до пам'яті блока 6(19) припиняється подача кодових комбінацій по ланцюгу 6-2(19-2) з блоку 6(19) до комутатора 8(21) і забезпечується запис сигналів (при порушеннях ланцюгів датчиків сигнал буде у вигляді логічної "1") з виходу блока 5(18) контролю датчиків до пам'яті блока 6(19) Після завершення функціонування вимірюючого каналу аналогових параметрів операційного Якщо один або кілька параметрів газотурбінного двигуна перший раз достигли свого максимального значення з виходу 6-1(19-1) операційного блока 6(19) надходить сигнал до входу блока 13(25), під дією якого він починає функціонувати по описаному вище алгоритму самоконтролю Після закінчення самоконтролю на виходах 13-1(251), 13-4(25-4) блока 13(25) установлюються сигнали у вигляді логічного рівня " 1 " , які надходять до блоку 12(24) формування команд і через ВІДПОВІДНІ його елементи 40(45), 41(46) забезпечують проходження сигналів з виходів 6-4(19-4), 6-5(19-5) операційного блока 6(19) Крім того при відсутності несправностей у вимірюючих каналах операційного блока 6(19) на виході 13-6(25-6) установлюється сигнал логічного рівня " 1 " , який забезпечує проходження сигналів з виходу блока 38(43) до вихідного каскаду 39(44) блока 12(24) Після завершення циклу самоконтролю по результату вимірювання сигналів, характеризуючих фізичний стан параметрів газотурбінного двигуна, операційні блоки 6 та 19 знову переходять до режиму вимірювання сигналів з датчиків Після проведення циклу реєстрації у пам'яті операційного блока 6(19) результатів перетворення вхідних аналогових та частотних сигналів, а також стан вхідних ланцюгів операційний блок 6(19) починає аналізувати раніш записану до пам'яті інформацію, характеризуючу стан параметрів 22 21 51353 газотурбінного двигуна по алгоритмам допускового для запису у ВІДПОВІДНІ адреси накопичувача блоконтролю ка 27 Цим і завершується цикл запису параметрів газотурбінного двигуна, стан ланцюгів датчиків та Якщо один або кілька тих же параметрів газотехнічний стан вимірюючих каналів системи у натурбінного двигуна в друге достигли свого максикопичувач блока 27, після чого цикл роботи системального значення операційний блок 6(19) форми повторюється мує на своєму інформаційному виході 6-3(19-3) послідовний двійковий код у якому у ВІДПОВІДНИХ Наявність ідентичної інформації з виходів 6-7 розрядах установлюються ЛОГІЧНІ рівні " 1 " Посліблока 6 та 19-7 блока 19 на вході операційного довний двійковий код з виходу 6-3(19-3) операційблока 26 дозволяє забезпечити високу надійність ного блока 6(19) під дією тактової частоти, постунакопичення інформації у блоці 27 про фізичний паючої до регістру 37(42) блока 12(24) з виходу 6стан параметрів газотурбінного двигуна які конт4(19-4) блока 6(19) через комутатор 40(45) блока ролюються по каналам операційних блоків 6 та 19 12(24) записується у послідовно-паралельний реПри відсутності порушень ланцюгів аналогогістр 37(42) блока 12(24) формування команд, де вих датчиків операційного блока 26 системи з випослідовний двійковий код перетворюється в паходу блока 35 до входу комутатора 32 надходять ралельний Потім З виходу 6-5(19-5) блока 6(19) сигнали у вигляді логічного рівня "0", які підключавидається сигнал, який проходить до регістру ють виходи блока 31 узгодження до комутатора 38(43) через елемент 41(46) ТА блока 12(24) у 32 зв'язку з наявністю на його другому вході сигналу з Розглянемо роботу операційного блока 26 в виходу 13-1(25-1) блока 13(25) контролю, який режимі проведення контролю сигналів, характеридозволяє перезапис паралельного двійкового коду зуючих фізичний стан параметрів допоміжних агз регістру 37(42) до регістру 38(43) блока 12(24) регатів та систем газотурбінного двигуна формування команд Сигнали від аналогових датчиків контролюєСигнали з виходу паралельного регістру мих параметрів допоміжних агрегатів та систем 38(43) через вихідний каскад 39(44) блока 12(24) газотурбінного двигуна (на кресленні не показані) формування команд поступають на вхід блока 28 надходять до блока 31 узгодження, де здійснюєтьвидачі команд управління у якому включаються ся узгодження вихідних характеристик датчиків та ВІДПОВІДНІ електронні ключі або електромеханічні нормалізація вхідних сигналів з датчиків і видачі реле тих параметрів які достигли свого граничного нормалізованих сигналів у вигляді постійної напрузначення і які, в свою чергу, включають ВІДПОВІДНІ ги, зручної як для перетворення у цифрову форму, агрегати газотурбінного двигуна, наприклад, систак і для функціонування блока 35 контролю даттеми запуску як на землі так і у повітрі, системи чиків енергозабезпечення і т п і цикл вимірювання паКІЛЬКІСТЬ каналів в блоці 31 узгодження відпораметрів та видача управляючих команд, при певідає КІЛЬКОСТІ підключених до його входу датчиків ревищенні параметрами свого межового значення, З виходу блока 31 узгодження сигнали, величини повторюється яких пропорційні сигналам з датчиків (порушення вхідних ланцюгів відсутнє), надходять до блока 35 Крім того сигнал, який свідчить, що газотурбінз виходу якого до входів операційного блока 26, та ний двигун працює, з виходу каскаду 39(44) блока комутатора 32 надходять сигнали логічного рівня 12(24) поступає до блоку 29 управління видачею "0", які свідчать про відсутність порушення вхідних команд і блокує його роботу ланцюгів Окрім того, сигнали з виходу блока 31 Таким чином, на виконавчі елементи та систечерез комутатор 32 надходять також до комутатоми газотурбінного двигуна команди (сигнали) про ра 33 Величини напруг на виходах блока 31 змідосягнення граничних (межових) рівней обмеженнюються пропорційно зміненню контрольованих ня параметрів потрапляють тільки після автоматипараметрів допоміжних агрегатів чного проходження самоконтролю, відсутністю відмов у вимірюючих каналах та ланцюгах датчиПроцес вимірювання та реєстрація на накопиків і тільки при послідуючому підтвердженні досягчувачі інформації про стан параметрів допоміжних нення параметром свого межового значення агрегатів та систем газотурбінного двигуна наступному порядку Після завершення формування управляючих команд для включення агрегатів газотурбінного При працюючих допоміжних агрегатах та сисдвигуна із зареєстрованих у пам'яті операційного темах газотурбінного двигуна сигнали від аналогоблока 6(19) результатів перетворення вхідних вих датчиків вхід 4 надходять до блоку 31 узгоаналогових та частотних сигналів, а також стан дження, які перетворюються у завданий рівень вхідних ланцюгів операційний блок 6(19) формує постійної напруги зручної як для аналогокадр, маючий інформацію характеризуючу фізичцифрового перетворювання, так і для використанний стан параметрів газотурбінного двигуна, лання блоком 35 контролю датчиків Канали контролю цюгів його датчиків та технічний стан самої систедатчиків блоку 35 налагоджуються на рівень нами і видає, наприклад, у вигляді послідовного пруги нижче чим рівень напруги, який відповідає, двійкового адресного коду з виходу 6-7(19-7) блока наприклад, польовому рівню тиску у магістралях 6(19) до входу операційного блока 26 повітряних, пальних та масляних допоміжних систем Канали блоку 35 контролю датчиків підклюОтриманий з виходу 6-7 або 19-7 блока 6 або чаються до ланцюгів датчиків через блок 31 узго19 ВІДПОВІДНО послідовний двійковий код ( в заледження При порушенні вхідних ланцюгів жності від організації прийому інформації, з одного аналогових датчиків або ВІДМОВІ ВІДПОВІДНОГО каканалу чи з двох одночасно, а також в залежності нала блока 31 з виходу блока 35 видаються сигнавід наявності відмов в каналах) операційний блок ли до комутатора 32 для підключення ВІДПОВІДНОГО 26 перетворює його в двійкове значення зручне 24 23 51353 еталону блока 36 до комутатора 33 і далі до анаПісля завершення польотів літака або наземлога - цифрового перетворювача 34 та до операних газовок (випробувань) двигунів до виходу опеційного блока 26 для забезпечення реєстрації раційного блока 26 підключається зчитувальне приладдя, яке на його вхід по ланцюгу зв'язку виПроцес вимірювання та реєстрація у накопидає інформацію, наприклад, у вигляді послідовночувачі інформації про стан параметрів допоміжних го двійкового коду, під впливом якого блок 26 песистем газотурбінного двигуна здійснюється у нареходить до режиму зчитування накопиченої ступному порядку інформації блоком 27 При цьому операційний З виходу 26-3 блока 26 до входу комутатора блок 26 видає у блок 27 ПОСЛІДОВНІ адресні кодові 33 надходять сигнали, які забезпечують почергове значення для забезпечення послідовного зчитупідключення нормалізованих напруг з виходу ковання двійкового коду ( накопиченої інформації), мутатора 32 через комутатор 33 до аналогочерез операційний блок 26 цифрового перетворювача 34, у якому постійна напруга перетворюється у двійковий код, величина Зчитана інформація надсилається до центру якого пропорційна значенню контролюємого парадешифрування польотних даних, де аналізується метра Після КОЖНОГО підключення нормалізованої стан вихідних команд системи, стан параметрів напруги, а ВІДПОВІДНО І ПІСЛЯ КОЖНОГО її перетводопоміжних систем та газотурбінного двигуна і рення перетворювачем 34 з інтервалом часу пеланцюгів їх датчиків та технічний стан самої сисребільшуючим перехідні процеси у комутаторі 33 теми і по результату аналізу визначається або та аналого-цифровому перетворювачі 34 операнеобхідність проведення різноманітних профілакційний блок 26 записує до своєї пам'яті значення тичних (ремонтних) заходів або послідуюча ексдвійкового коду, характеризуючого фізичний стан плуатація системи та двигуна параметрів допоміжних систем та агрегатів газотуПри непрацюючому двигуні, наприклад, на рбінного двигуна Після завершення перетворення етапі виробництва літака чи після його капітальносигналів з блока 31 узгодження та запису резульго ремонту, а також при проведені регламентних татів перетворення до пам'яті блока 26 припиняробіт, пошуку відмов у ланцюгах виконавчих елеється подача кодових комбінацій по ланцюгу 26-3 з ментів чи перевірці функціонування самих викоблоку 26 до комутатора 33 і забезпечується запис навчих елементів (агрегатів) до системи підключасигналів (при порушеннях ланцюгів датчиків сигється наземне обладнання, яке на вхід нал буде у вигляді логічної "1") з виходу блока 35 операційного блока 26 по лінії зв'язку видає ПОСЛІконтролю датчиків до пам'яті блока 26 ДОВНОСТІ однополярного чи різнополярного двійкового коду, під впливом якого блок 26 переходить у Після проведення циклу реєстрації у пам'яті режим контролю стану вихідних ланцюгів системи операційного блока 6(19) результатів перетворента видачі кодових посилок до блоку 29 управління ня вхідних аналогових сигналів, а також стан вхідвидачею команд них ланцюгів операційний блок 26 формує кадр, маючий інформацію характеризуючу фізичний При непрацюючому газотурбінному двигуні стан параметрів допоміжних систем газотурбінного команди у вигляді напруги плюс 27 вольт на виході двигуна, ланцюгів їх датчиків і операційний блок 26 блока 28 повинні бути відсутні Видача команд записує у ВІДПОВІДНІ адреси накопичувача блока блоком 28 свідчить про його несправність Для 27 визначення справності системи підключене до блоку 26 зчитувальне обладнання видає кодові Цим і завершується цикл запису параметрів посилки і блок 26 переходить у режим контролю допоміжних систем газотурбінного двигуна, стан наявності вихідних команд блока 28 Далі система ланцюгів їх датчиків у накопичувач блока 27, після працює за описаним вище алгоритмом контролю чого цикл роботи вимірюючого каналу операційнокоманд управління при працюючому двигуні Після го блока 26 повторюється завершення циклу контролю вихідних команд блок Реєстрація вихідних команд управління систе26, наприклад, видає сигнал у наземне зчитувальми виконується у наступному порядку не приладдя, яке в свою чергу, видає кодову поПри працюючому двигуні ВИХІДНІ команди, насилку у блок 26 для зчитування зафіксованої інприклад, у вигляді бортової напруги, величина якої формації і подальшого визначення наявності може бути, наприклад, полюс 27 вольт, з блока 28 видачі помилкових команд системою У випадку надходять на виконавчі елементи і водночас надвидачі блоком 28 помилкових команд система ходять до входу блока ЗО контролю команд управбракується і замість установлюється справна сисління Блок ЗО забезпечує гальванічну розв'язку тема бортової мережі літака і напруги живлення блоків і елементів даної системи для забезпечення її пеДля перевірки видачі команд блоком 28 сисрешкодостійкості, а також по сигналу з операційнотеми, при непрацюючих двигунах, а також для пего блока 26 формує на своєму виході, наприклад, ревірки працездатності виконавчих елементів (різоднополярний послідовний двійковий код (харакних агрегатів літака і газотурбінного двигуна ) і теризує стан вихідних управляючих команд систеланцюгів зв'язку з ними, наприклад, при виконанні ми), який надходить до входу операційного блока регламентних робіт чи перевірці бортових ланцю26 і реєструється в його пам'яті, а потім переписугів та працездатності агрегатів при виробництві ється у ВІДПОВІДНІ адреси накопичувача блока 27 літака чи після капітального ремонту наземне зчитувальне обладнання видає кодові посилки у блок Цим і завершується цикл запису параметрів 26, який переходить режим роботи з блоком 29 газотурбінного двигуна, стан ланцюгів датчиків, управління видачею команд При цьому режимі з стан вихідних управляючих команд системи та виходу блока 26 до входу блока 29 надходить, технічний стан самої системи у накопичувач блока наприклад, послідовний двійковий код, який в 27, після чого цикл роботи системи повторюється 25 51353 26 ньому перетворюється у паралельний двійковий видачею команд на виконавчі агрегати двигуна та код У наслідку перетворення на виході блока 29 літака з'являються сигнали, які впливаючи на ВІДПОВІДНІ Надане технічне рішення за рахунок забезпеВИХІДНІ елементи блока 28, наприклад, на реле, у чення надійної реєстрації інформації, яка характенаслідку чого реле спрацьовує, замикає свої конризує технічний стан параметрів допоміжних систакти і на виході блока 28, а ВІДПОВІДНО І на виході тем газотурбінного двигуна та газотурбінного системи з'являється команда, наприклад, у вигляді двигуна, стан ланцюгів датчиків, стан вихідних напруги плюс 27 вольт Наявність команди на викоманд системи, а також технічний стан самої сисході системи свідчить про справність блока 28 ситеми управління, контролю та реєстрації дозвостеми, а відсутність команд свідчить про відмову лить забезпечити надійну експлуатацію газотурсистеми ВИХІДНІ команди блока 28 при справності бінного двигуна і самої системи за технічним ланцюгів зв'язку включає ВІДПОВІДНИЙ агрегат літастаном, скоротити час на усунення відмов в облака чи двигуна днанні двигуна, літака та ланцюгів датчиків і як наслідок підвищити надійність та знизити вартість Спрацьовування агрегату свідчить про справексплуатації двигуна, а також скоротити бездію ність його самого і лінії зв'язку з ним У випадку не літака спрацювання агрегату з'ясовується причина відмови, яка полягає у перевірці наявності вихідної Крім того проведення контролю видачі команд команди з блоку 28 (перевіряється за описаним з виходу системи і видачі команд системою для вище алгоритмом контролю видачі управляючих перевірки функціонування різних агрегатів і їх ЛІНІЙ команд при працюючому двигуні ), лінії зв'язку і зв'язку при непрацюючому двигуні дозволить вифункціонування самого агрегату Виявленні незначити який конкретно виконавчий агрегат у ВІДсправності усуваються Для визначення наявності МОВІ, або визначити відмову у відповідному ланвихідної команди, а ВІДПОВІДНО І справності систецюгу агрегату двигуна або літака, і як наслідок ми підключене до блока 26 наземне зчитувальне скоротити час пошуку відмов агрегатів і їх ланцюобладнання видає кодові посилки і блок 26 перегів ходить у режим контролю наявності вихідних коЗапропоноване технічне рішення також дозвоманд з блоку 28 ляє забезпечити високу функціональну надійність системи (забезпечується незалежним резервуванДалі система працює за описаним вище алгоням трактів вимірювання обертів та оптимальним ритмом контролю команд управління при працююпоблоковим резервуванням вимірюючого тракту чому двигуні Цим і закінчується перевірка систеаналогових датчиків з забезпеченням в кожному ми, агрегатів двигуна та літака і ЛІНІЙ зв'язку з каналі повної інформації про стан газотурбінного ними двигуна), перешкодостійкість та достовірність конДля надійного запобігання видачі помилкових тролю параметрів (забезпечується незалежним команд управління блоком 29, при працюючому автоматичним контролем функціонування, з видадвигуні, на його входи з виходів блоків 12 та 24 чею контрольних кодів, при порушеннях вхідних надходять сигнали, наприклад, у вигляді логічного ланцюгів частотних і аналогових датчиків) "0" які блокують роботу блока 29 Цим і запобігається несанкціонований вплив блока 29 на роботу Як видно з вищевказаного, запропоноване блока 28 видачі команд управління при працюютехнічне рішення має високу функціональну надійчому двигуні ність, достовірність контролю параметрів, перешкодостійкість та розширені функціональні можОчікуваний винахід дозволяє підвищити безливості, що забезпечує безпечність польотів пеку польотівза рахунок виключення аварійних літака ситуацій на борту літака за допомогою проведення самоконтролю вимірюючих каналів системи перед 27 51353 28 Вхщ-ввхщ Вхід 4 Послідовнопаралельний 42 регістр Фіг Л 6-1 -і 6-2 6-3 6-4 _J 6-5 6-6 Фіг. 2
