З’єднувач для приєднання зварювального пальника

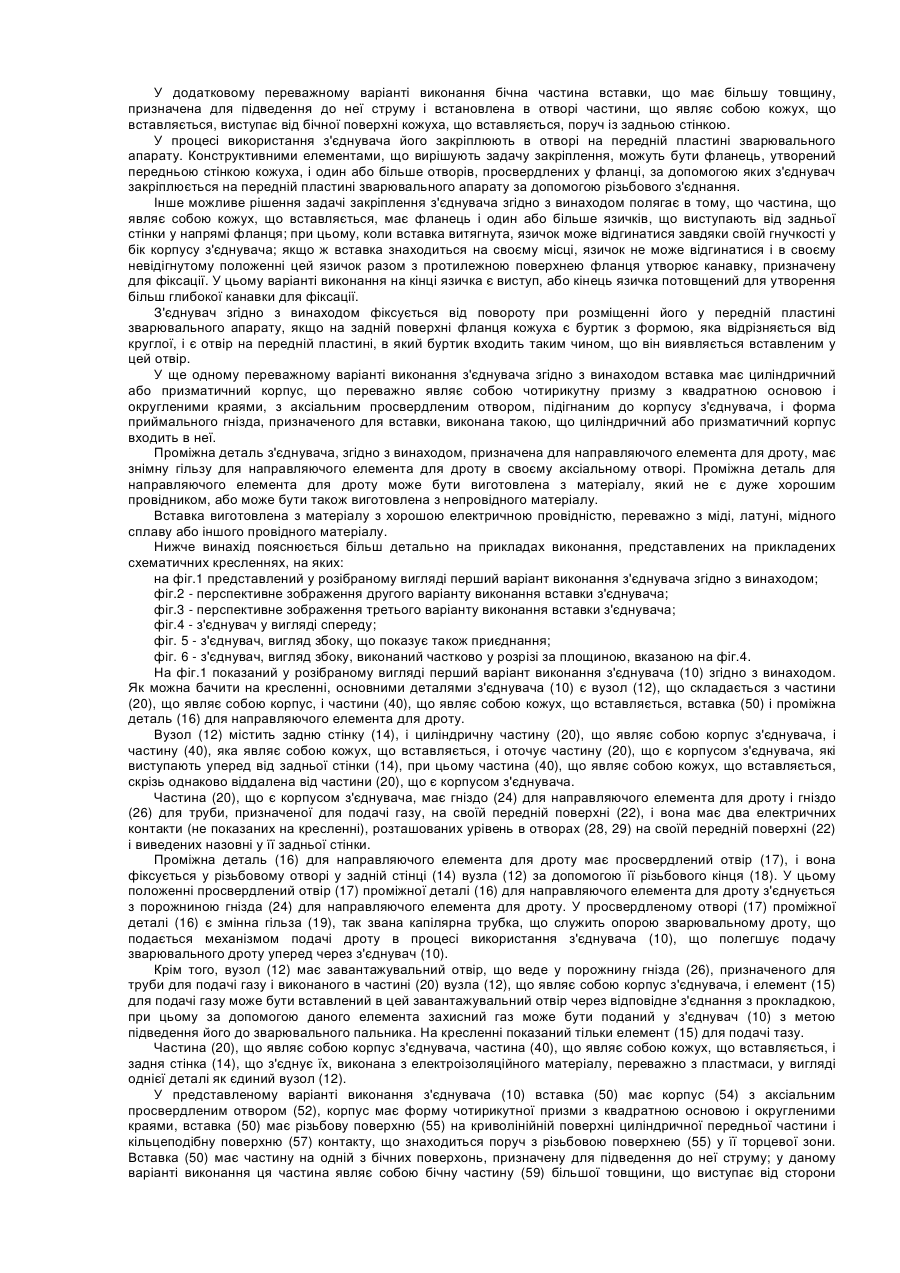

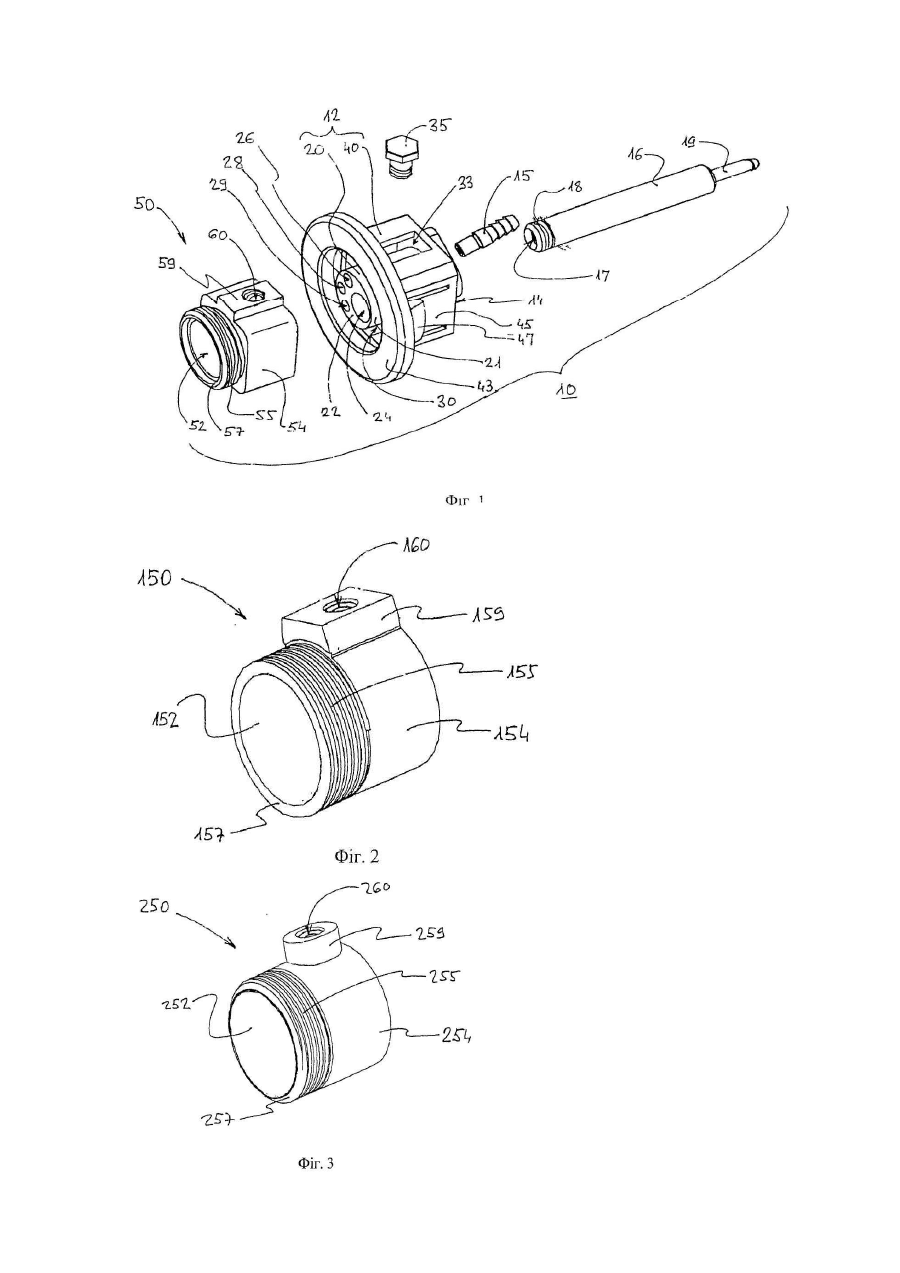

1. З'єднувач для приєднання зварювального пальника, що містить корпус, гніздо для направляючого елемента для дроту і гніздо для труби для подачі газу у передній зоні корпусу, один або більше електричних контактів, розташованих урівень на передній пластині і виведених назовні у задній поверхні корпусу, проміжну деталь для направляючого елемента для дроту, приєднану до гнізда для направляючого елемента для дроту позаду, і ввідний провід, що веде у гніздо для труби для подачі газу, вставку, виконану з електропровідного матеріалу, з різьбовою поверхнею і контактною поверхнею, розташованою поруч з нею, і кожух, що вставляється, виготовлений з ізоляційного матеріалу і оточуючий корпус з боку, виконаного з такою формою, яка підходить для встановлення з'єднувача, який відрізняється тим, що корпус з'єднувача і кожух, що вставляється, виконані з ізоляційного матеріалу, переважно пластмаси, у вигляді єдиного вузла (12) або однієї деталі, частини якої з'єднані за допомогою задньої стінки (14), крім того, він має вставку (50, 150, 250), що виготовлена з електропровідного матеріалу і має різьбову поверхню (55, 155, 255) і контактну поверхню, переважно кільцеподібну поверхню (57, 157, 257) контакту, при цьому дана вставка (50, 150, 250) може бути встановлена у гнізді (30), утвореному бічною поверхнею (21) частини (20) цього вузла (12), що являє собою корпус з'єднувача, і поверхнею (41) частини (40) цього вузла (12), що являє собою кожух, що вставляється, при цьому поверхня, згадана останньою, протилежна вказаній бічній поверхні (21), вставка (50, 150, 250) має частину на своїй бічній поверхні, призначену для підведення до неї струму, і є отвір (33) на бічній стінці частини (40), що являє собою кожух, що вставляється, який залишає незакритою бічну поверхню вставки (50, 150, 250), призначену для підведення до неї струму, і вставка (50, 150, 250) зафіксована від повороту у гнізді (30) за рахунок відповідності за формою і/або за рахунок захоплення пристрою, приєднаного до тієї сторони вставки (50, 150, 250), яка призначена для підведення до неї струму, на краю отвору (33).

2. З'єднувач за п. 1, який відрізняється тим, що вставка (50, 150, 250) зафіксована від витягнення її з гнізда (30) за рахунок конструкції, при якій бічна поверхня вставки, призначена для підведення до неї струму, або пристрій, приєднаний до бічної поверхні вставки (50, 150, 250), призначеної для підведення до неї струму, захоплюється на краю отвору (33).

3. З'єднувач за п. 1 або п. 2, який відрізняється тим, що бічна поверхня вставки (50, 150, 250), призначена для підведення до неї струму, являє собою бічну частину (59, 159, 259) більшої товщини, яка вставлена у отвір (33) на бічній стінці частини (40), що є кожухом, що вставляється, і переважно виступає з нього, якщо вставка (50, 150, 250) знаходиться у положенні, при якому вона вставлена у гніздо (30).

4. З'єднувач за будь-яким з пп. 1-3, який відрізняється тим, що вставка (50, 150, 250) має різьбовий отвір (60, 160, 260) у своїй бічній частині, призначеній для того, щоб забезпечити можливість підведення струму до вставки.

5. З'єднувач за будь-яким з пп. 1-4, який відрізняється тим, що бічна частина (59, 159, 259) вставки (50, 150, 250), що має більшу товщину і вставлена у отвір (33), виступає від бічної поверхні частини (40), що являє собою кожух, що вставляється, поруч із задньою стінкою (14).

6. З'єднувач за будь-яким з пп. 1-5, який відрізняється тим, що конструктивними елементами для кріплення є фланець (43), утворений на передній пластині частини (40), що являє собою кожух, що вставляється, і один або більше отворів (44), просвердлених у фланці (43).

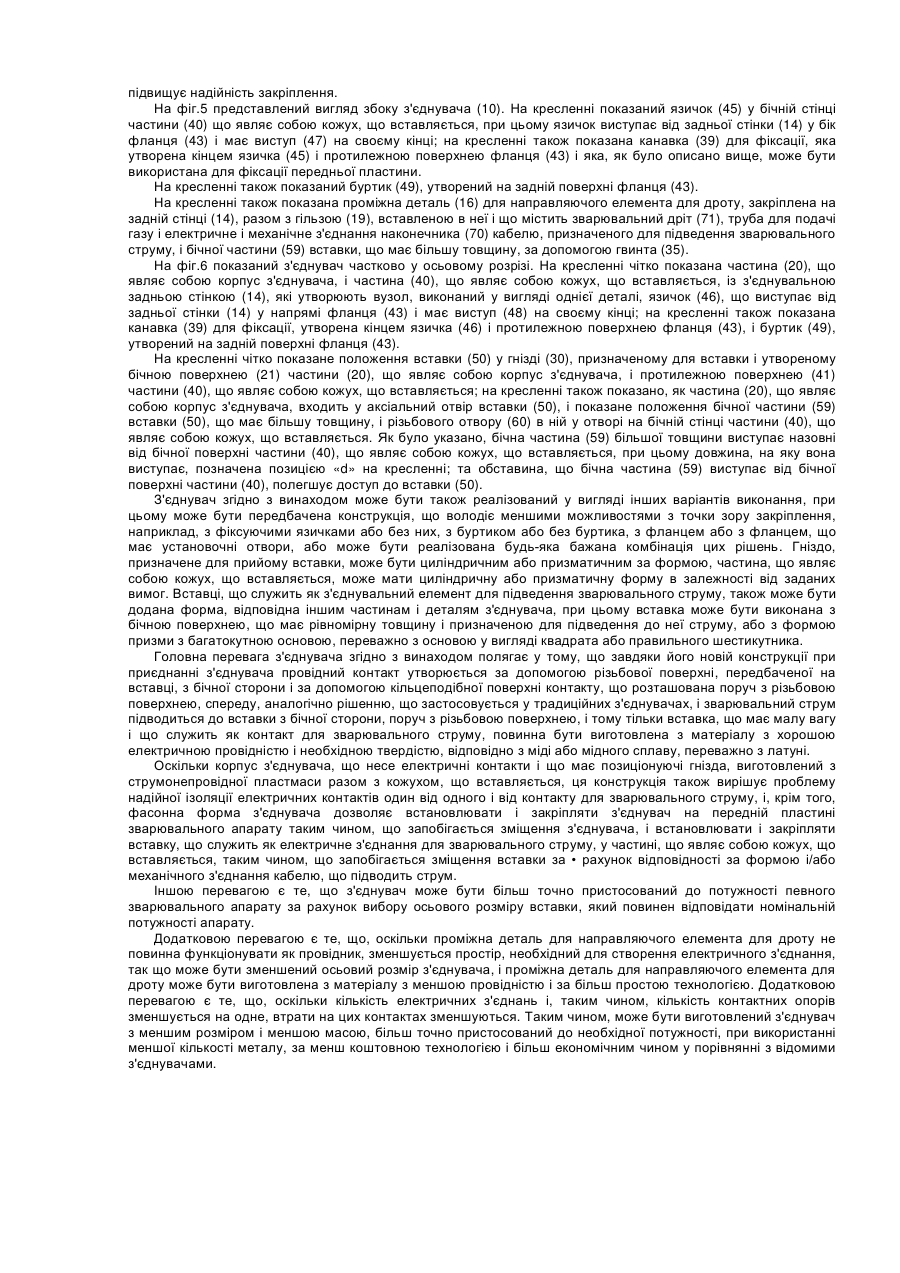

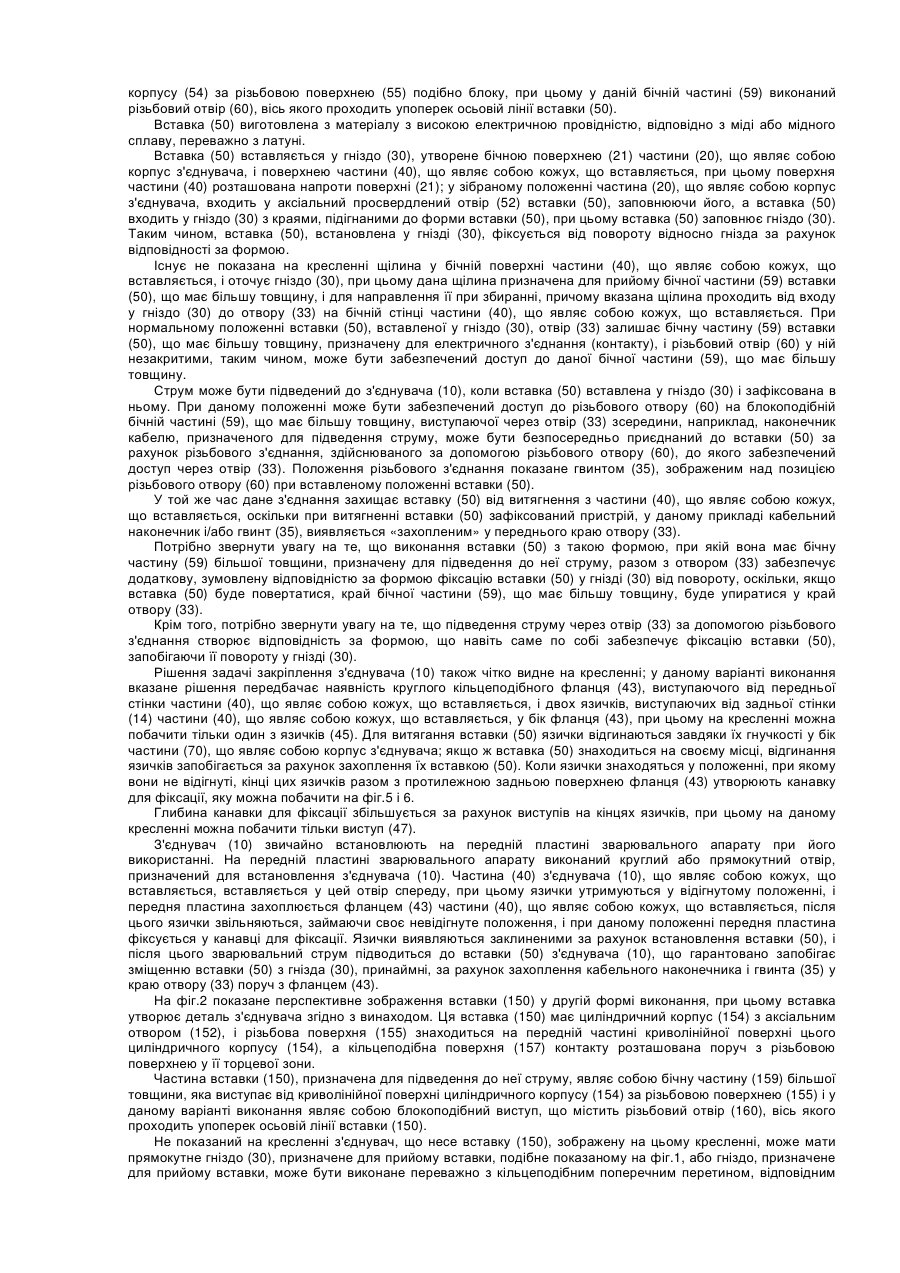

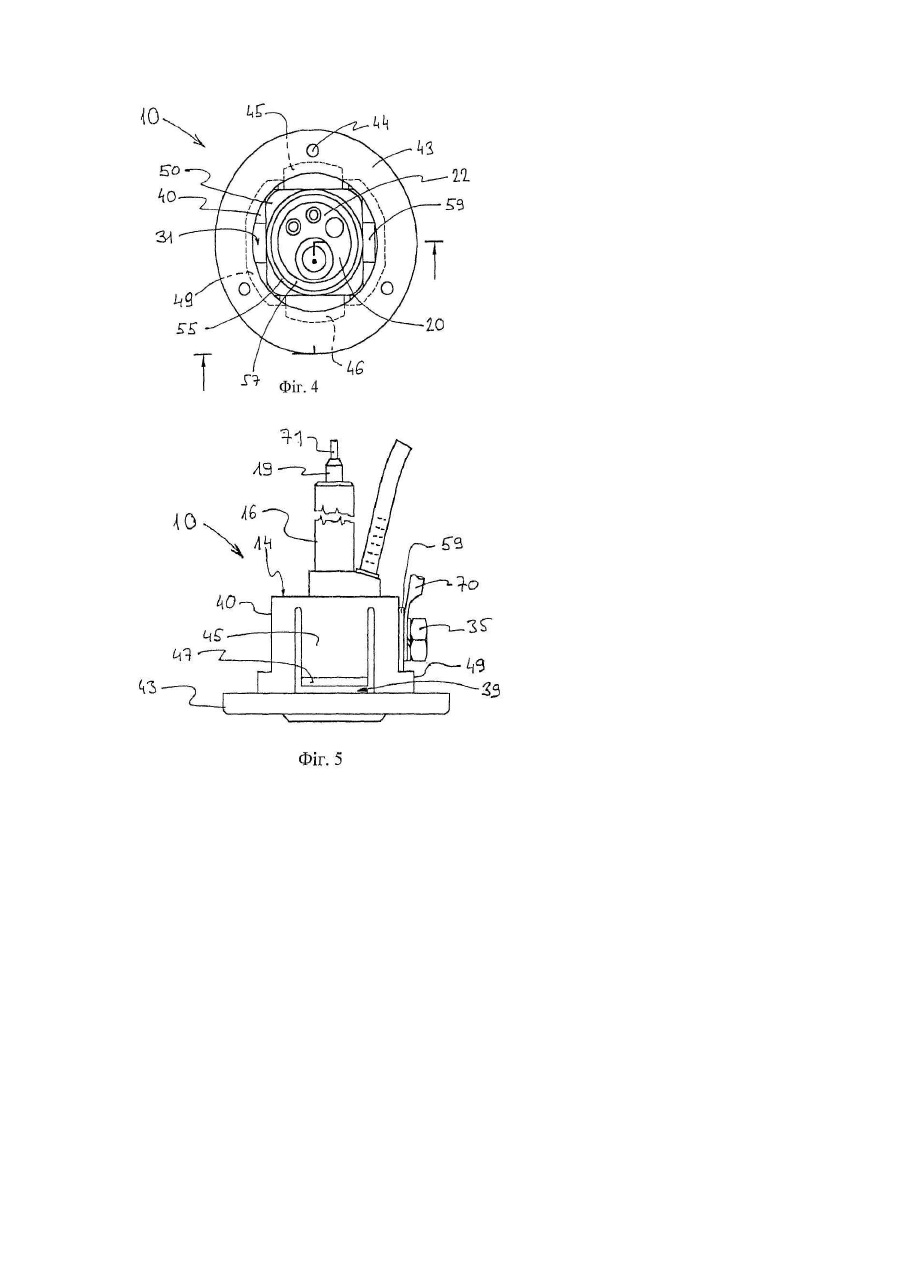

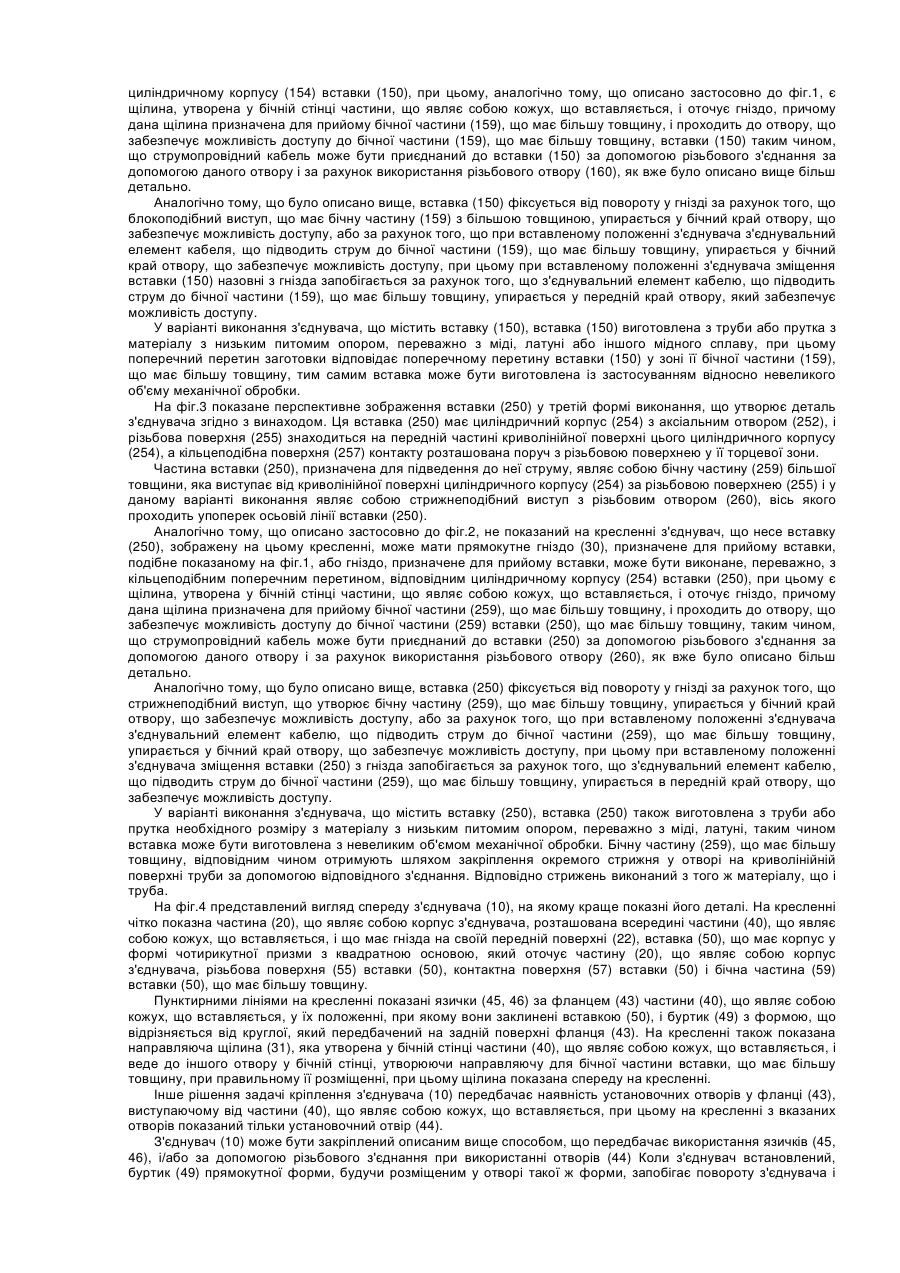

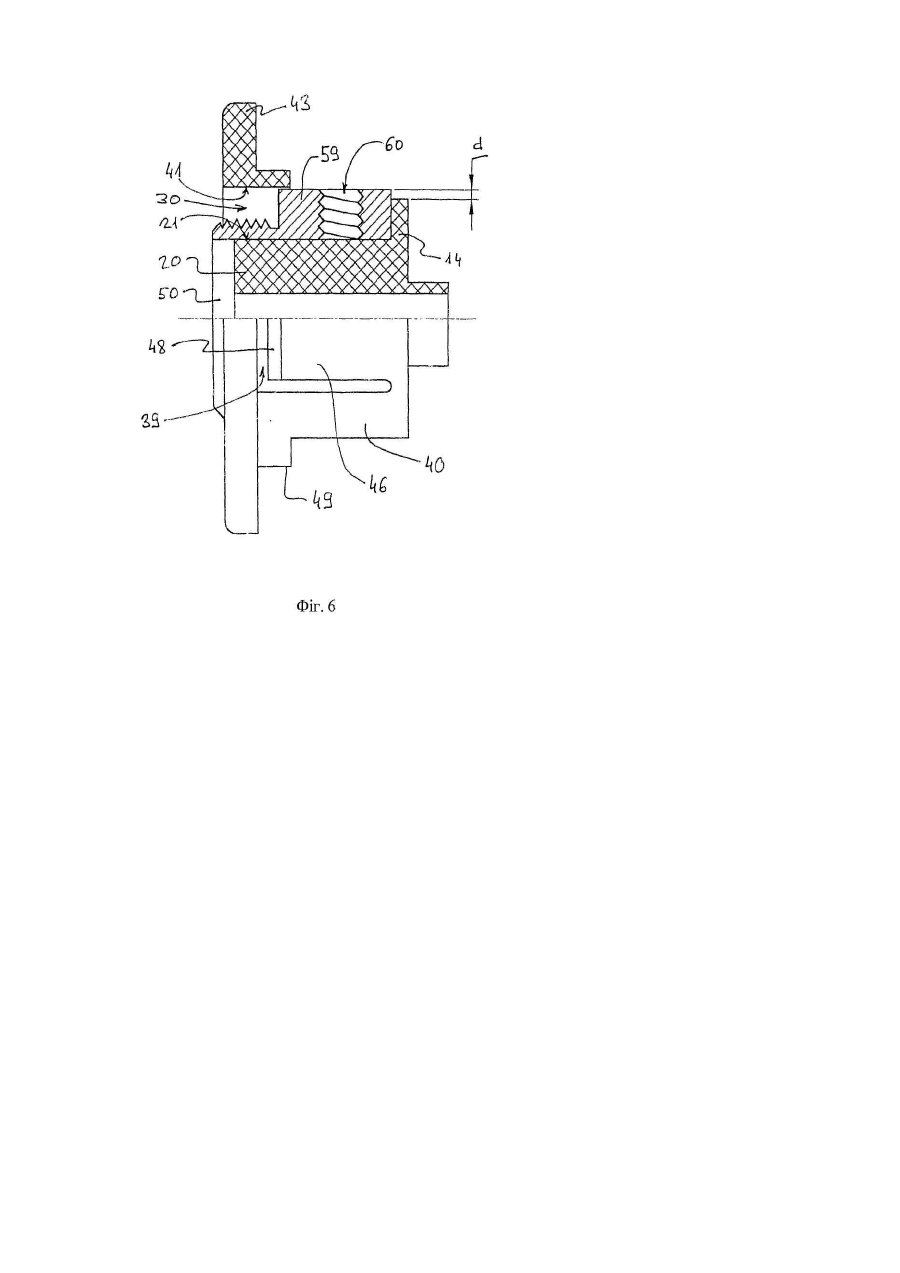

7. З'єднувач за будь-яким з пп. 1-6, який відрізняється тим, що для закріплення частина (40), що являє собою кожух, що вставляється, має фланець (43), що виступає від її передньої пластини, і один або більше язичків (45, 46), що виступають від її задньої стінки (14) у напрямі фланця (43), при цьому, коли вставка (50, 150, 250) витягнута, язичок (45, 46) має можливість відгинатися завдяки своїй гнучкості у бік частини (20), що являє собою корпус з'єднувача, при цьому, якщо вставка (50, 150, 250) знаходиться на своєму місці, запобігається відгинання язичка (45, 46), у своєму невідігненому положенні цей язичок (45, 46) разом з протилежною поверхнею фланця (43) утворює канавку (39), призначену для фіксації.

8. З'єднувач за п. 7, який відрізняється тим, що на кінці язичка (45, 46) є виступ (47, 48), або кінець язичка (45,46) потовщений.

9. З'єднувач за будь-яким з пп. 1-8, який відрізняється тим, що частина (40), яка являє собою кожух, що вставляється, має буртик (49), що сполучається, який розташований за фланцем (43) цієї частини і має форму, яка відрізняється від круглої.

10. З'єднувач за будь-яким з пп. 1-9, який відрізняється тим, що вставка (50, 150, 250) має циліндричний або призматичний корпус, переважно у вигляді чотирикутної призми з квадратною основою і округленими краями, з аксіальним отвором (52, 152, 252), підігнаним до частини (20), що являє собою корпус з'єднувача, і форма гнізда (30), призначеного для прийому вставки (50, 150, 250), виконана такою, що циліндричний або призматичний корпус (54, 154, 254) входить у це гніздо.
