Енергозберігаюча фасадна система “стімоль”

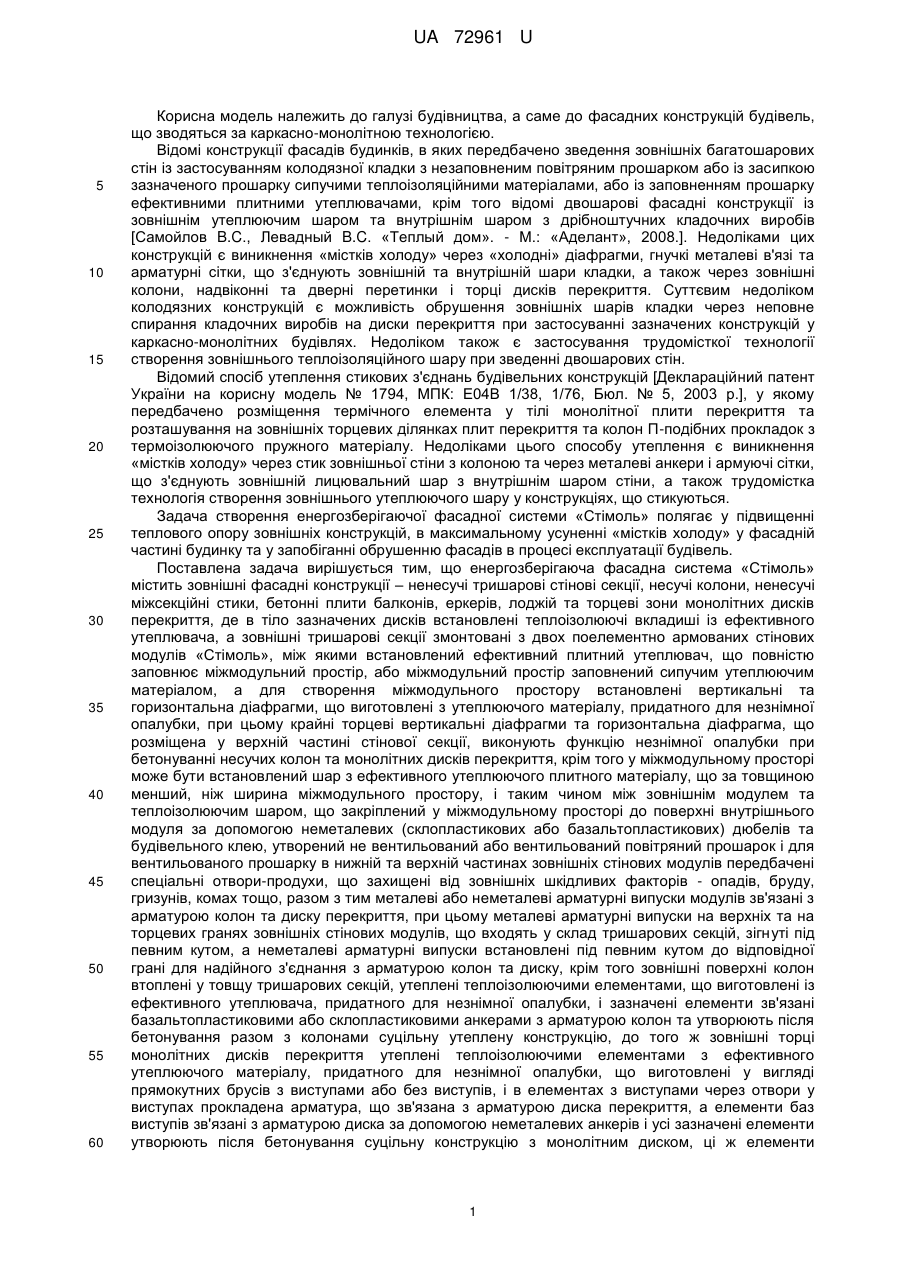

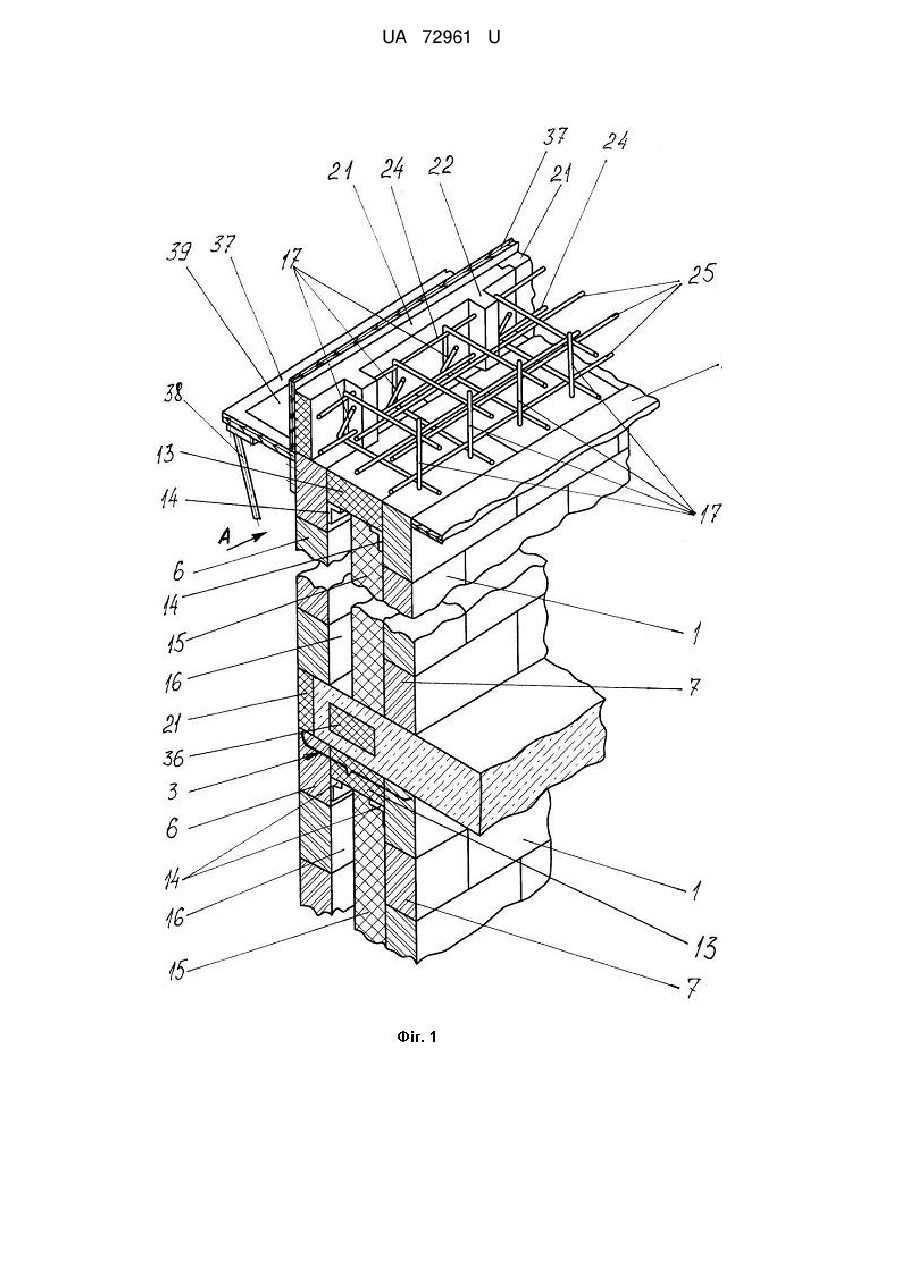

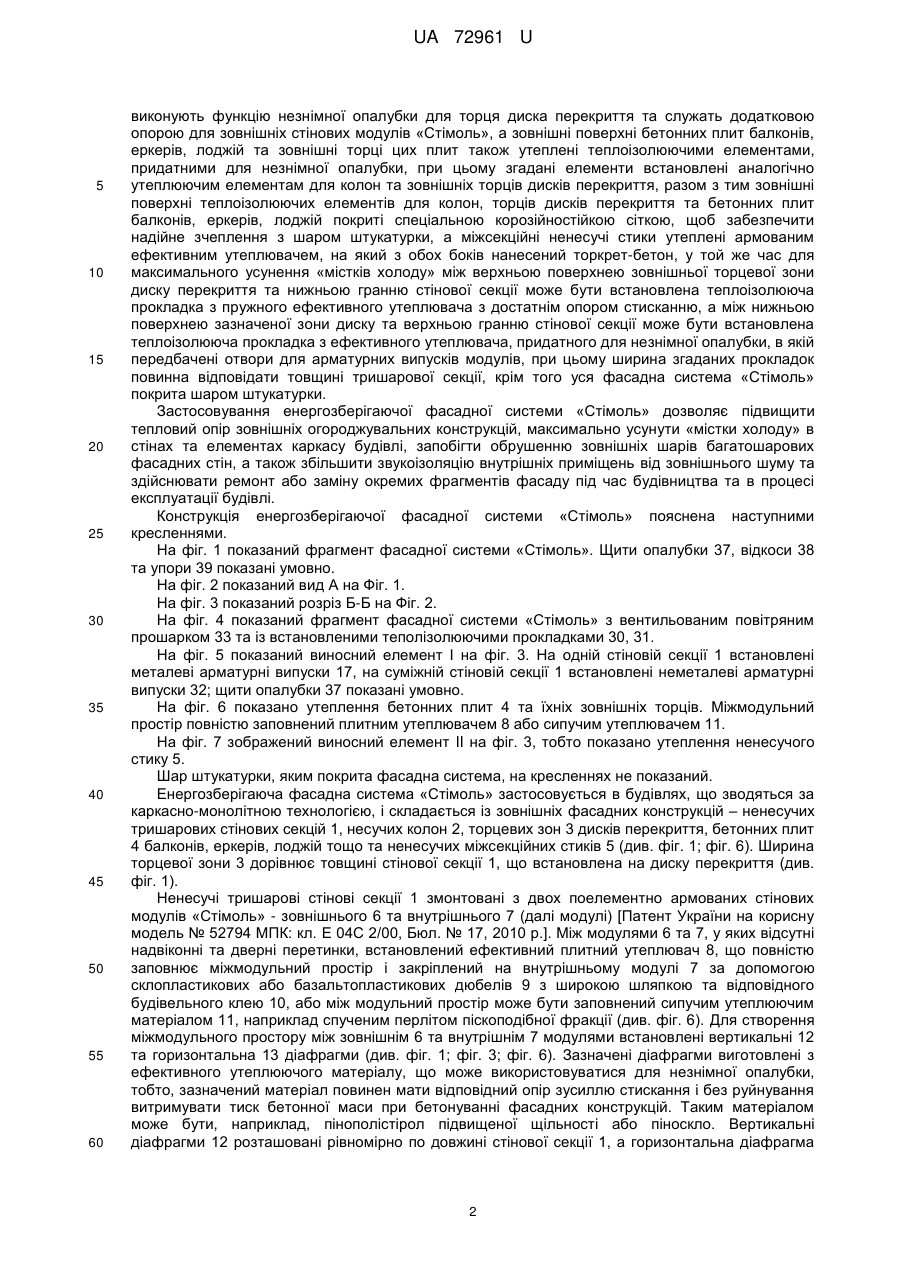

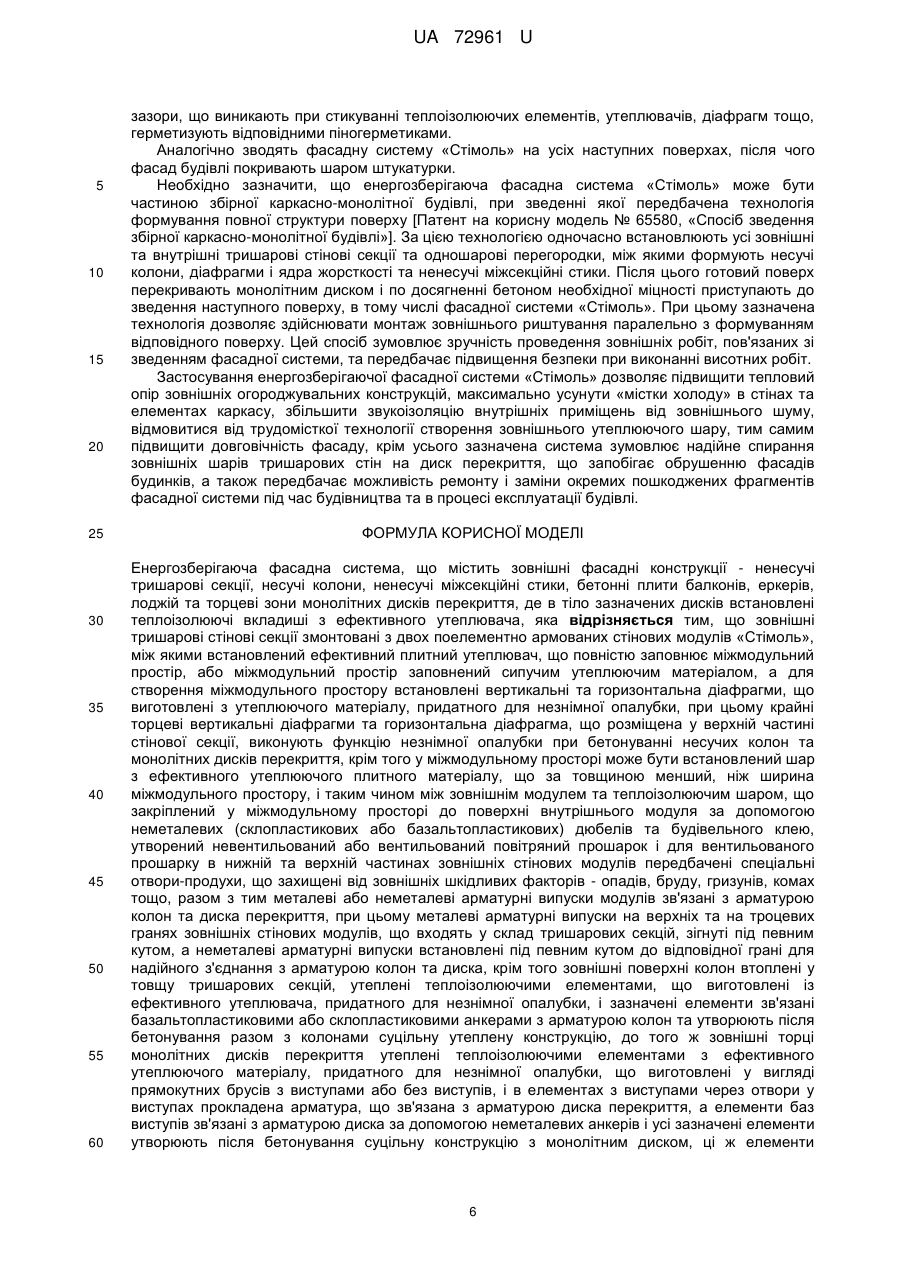

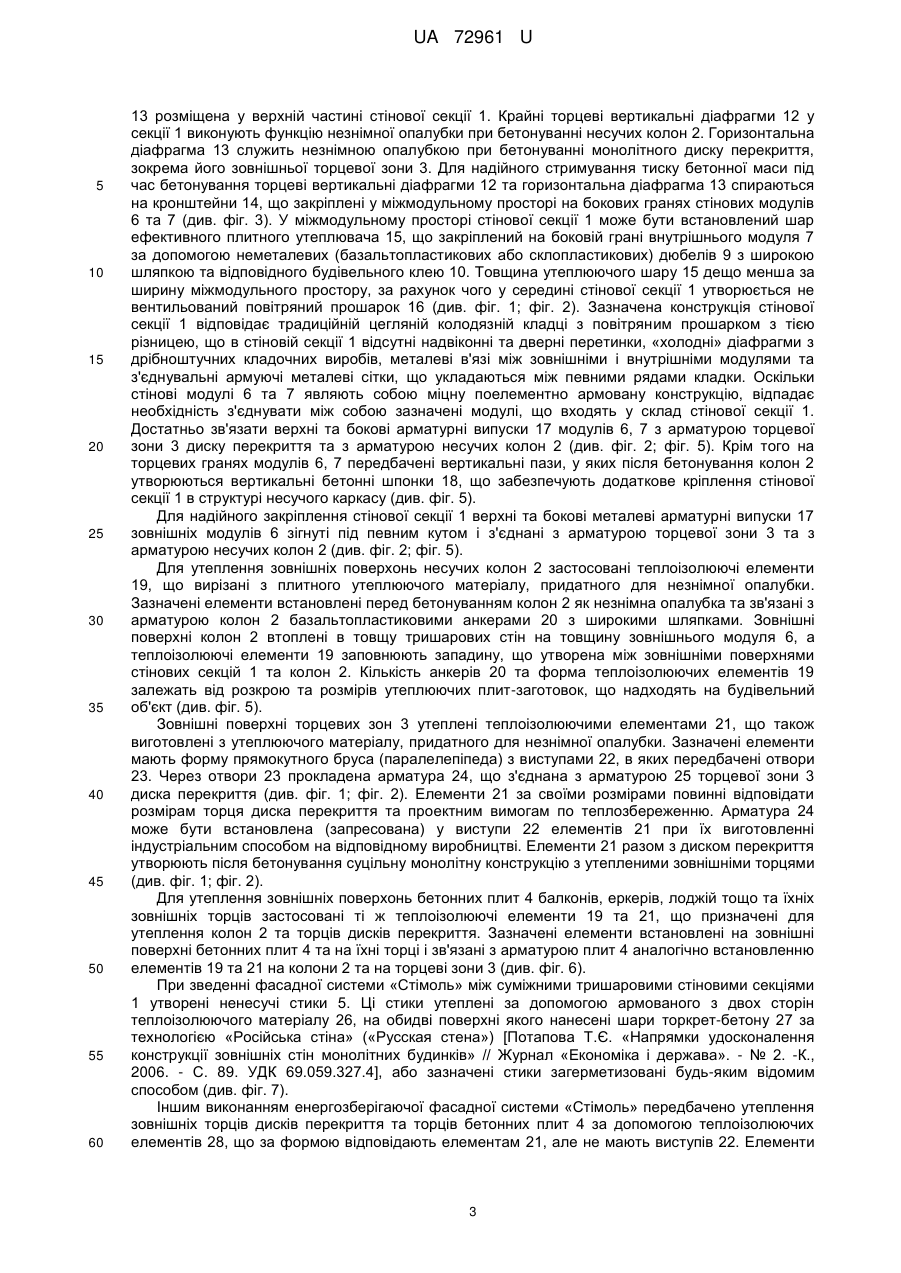

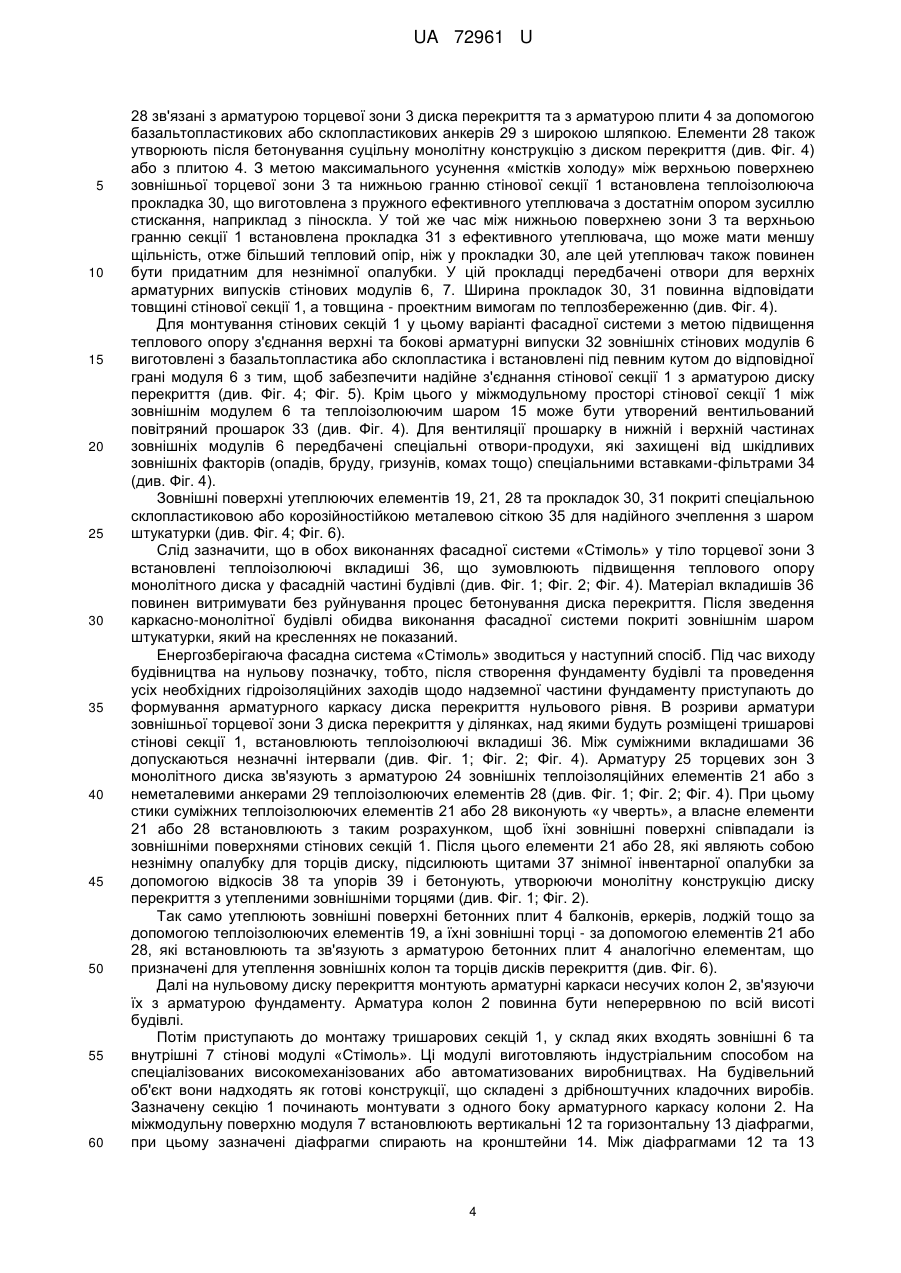

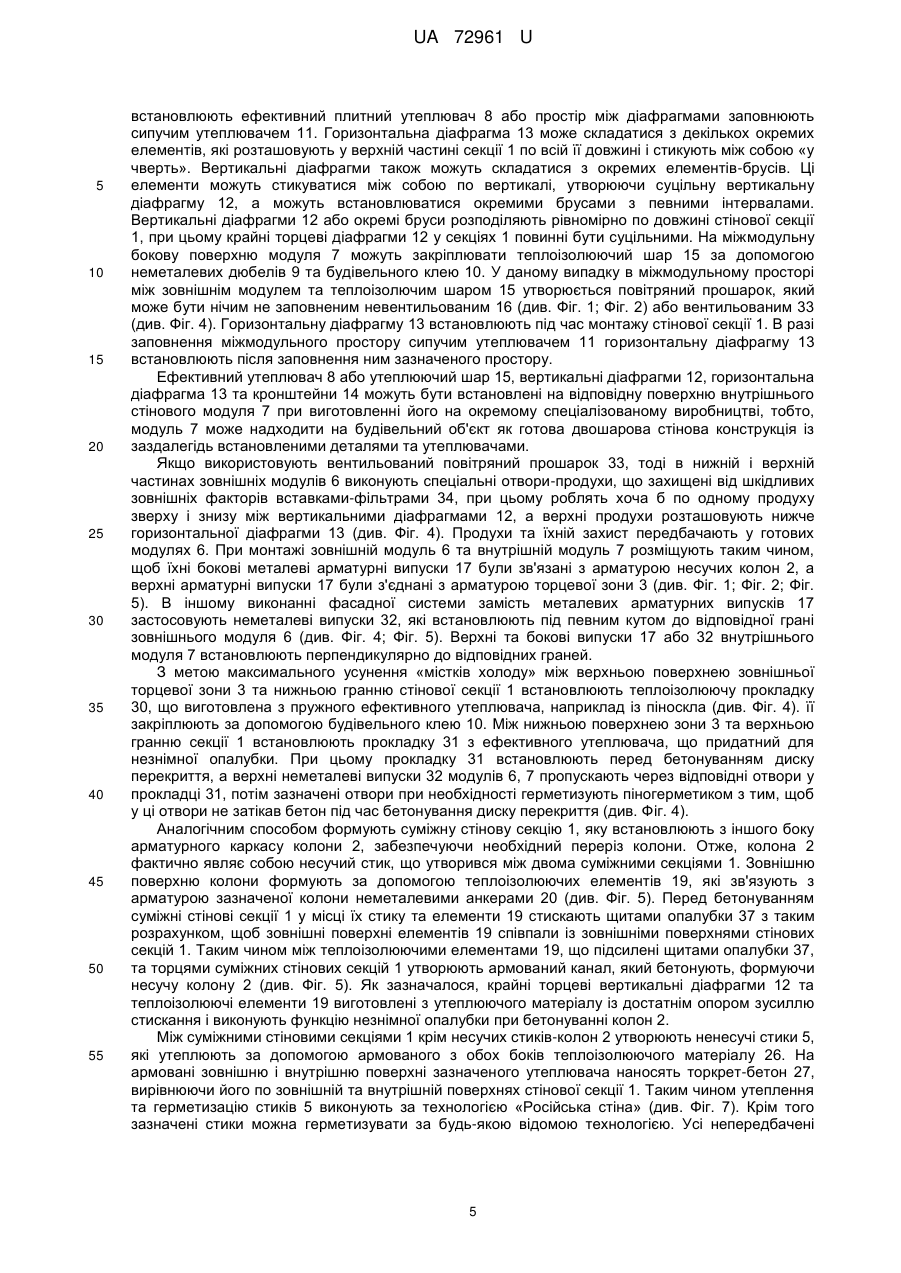

Реферат: UA 72961 U UA 72961 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до фасадних конструкцій будівель, що зводяться за каркасно-монолітною технологією. Відомі конструкції фасадів будинків, в яких передбачено зведення зовнішніх багатошарових стін із застосуванням колодязної кладки з незаповненим повітряним прошарком або із засипкою зазначеного прошарку сипучими теплоізоляційними матеріалами, або із заповненням прошарку ефективними плитними утеплювачами, крім того відомі двошарові фасадні конструкції із зовнішнім утеплюючим шаром та внутрішнім шаром з дрібноштучних кладочних виробів [Самойлов B.C., Левадный B.C. «Теплый дом». - Μ.: «Аделант», 2008.]. Недоліками цих конструкцій є виникнення «містків холоду» через «холодні» діафрагми, гнучкі металеві в'язі та арматурні сітки, що з'єднують зовнішній та внутрішній шари кладки, а також через зовнішні колони, надвіконні та дверні перетинки і торці дисків перекриття. Суттєвим недоліком колодязних конструкцій є можливість обрушення зовнішніх шарів кладки через неповне спирання кладочних виробів на диски перекриття при застосуванні зазначених конструкцій у каркасно-монолітних будівлях. Недоліком також є застосування трудомісткої технології створення зовнішнього теплоізоляційного шару при зведенні двошарових стін. Відомий спосіб утеплення стикових з'єднань будівельних конструкцій [Деклараційний патент України на корисну модель № 1794, МПК: Е04В 1/38, 1/76, Бюл. № 5, 2003 р.], у якому передбачено розміщення термічного елемента у тілі монолітної плити перекриття та розташування на зовнішніх торцевих ділянках плит перекриття та колон П-подібних прокладок з термоізолюючого пружного матеріалу. Недоліками цього способу утеплення є виникнення «містків холоду» через стик зовнішньої стіни з колоною та через металеві анкери і армуючі сітки, що з'єднують зовнішній лицювальний шар з внутрішнім шаром стіни, а також трудомістка технологія створення зовнішнього утеплюючого шару у конструкціях, що стикуються. Задача створення енергозберігаючої фасадної системи «Стімоль» полягає у підвищенні теплового опору зовнішніх конструкцій, в максимальному усуненні «містків холоду» у фасадній частині будинку та у запобіганні обрушенню фасадів в процесі експлуатації будівель. Поставлена задача вирішується тим, що енергозберігаюча фасадна система «Стімоль» містить зовнішні фасадні конструкції – ненесучі тришарові стінові секції, несучі колони, ненесучі міжсекційні стики, бетонні плити балконів, еркерів, лоджій та торцеві зони монолітних дисків перекриття, де в тіло зазначених дисків встановлені теплоізолюючі вкладиші із ефективного утеплювача, а зовнішні тришарові секції змонтовані з двох поелементно армованих стінових модулів «Стімоль», між якими встановлений ефективний плитний утеплювач, що повністю заповнює міжмодульний простір, або міжмодульний простір заповнений сипучим утеплюючим матеріалом, а для створення міжмодульного простору встановлені вертикальні та горизонтальна діафрагми, що виготовлені з утеплюючого матеріалу, придатного для незнімної опалубки, при цьому крайні торцеві вертикальні діафрагми та горизонтальна діафрагма, що розміщена у верхній частині стінової секції, виконують функцію незнімної опалубки при бетонуванні несучих колон та монолітних дисків перекриття, крім того у міжмодульному просторі може бути встановлений шар з ефективного утеплюючого плитного матеріалу, що за товщиною менший, ніж ширина міжмодульного простору, і таким чином між зовнішнім модулем та теплоізолюючим шаром, що закріплений у міжмодульному просторі до поверхні внутрішнього модуля за допомогою неметалевих (склопластикових або базальтопластикових) дюбелів та будівельного клею, утворений не вентильований або вентильований повітряний прошарок і для вентильованого прошарку в нижній та верхній частинах зовнішніх стінових модулів передбачені спеціальні отвори-продухи, що захищені від зовнішніх шкідливих факторів - опадів, бруду, гризунів, комах тощо, разом з тим металеві або неметалеві арматурні випуски модулів зв'язані з арматурою колон та диску перекриття, при цьому металеві арматурні випуски на верхніх та на торцевих гранях зовнішніх стінових модулів, що входять у склад тришарових секцій, зігнуті під певним кутом, а неметалеві арматурні випуски встановлені під певним кутом до відповідної грані для надійного з'єднання з арматурою колон та диску, крім того зовнішні поверхні колон втоплені у товщу тришарових секцій, утеплені теплоізолюючими елементами, що виготовлені із ефективного утеплювача, придатного для незнімної опалубки, і зазначені елементи зв'язані базальтопластиковими або склопластиковими анкерами з арматурою колон та утворюють після бетонування разом з колонами суцільну утеплену конструкцію, до того ж зовнішні торці монолітних дисків перекриття утеплені теплоізолюючими елементами з ефективного утеплюючого матеріалу, придатного для незнімної опалубки, що виготовлені у вигляді прямокутних брусів з виступами або без виступів, і в елементах з виступами через отвори у виступах прокладена арматура, що зв'язана з арматурою диска перекриття, а елементи баз виступів зв'язані з арматурою диска за допомогою неметалевих анкерів і усі зазначені елементи утворюють після бетонування суцільну конструкцію з монолітним диском, ці ж елементи 1 UA 72961 U 5 10 15 20 25 30 35 40 45 50 55 60 виконують функцію незнімної опалубки для торця диска перекриття та служать додатковою опорою для зовнішніх стінових модулів «Стімоль», а зовнішні поверхні бетонних плит балконів, еркерів, лоджій та зовнішні торці цих плит також утеплені теплоізолюючими елементами, придатними для незнімної опалубки, при цьому згадані елементи встановлені аналогічно утеплюючим елементам для колон та зовнішніх торців дисків перекриття, разом з тим зовнішні поверхні теплоізолюючих елементів для колон, торців дисків перекриття та бетонних плит балконів, еркерів, лоджій покриті спеціальною корозійностійкою сіткою, щоб забезпечити надійне зчеплення з шаром штукатурки, а міжсекційні ненесучі стики утеплені армованим ефективним утеплювачем, на який з обох боків нанесений торкрет-бетон, у той же час для максимального усунення «містків холоду» між верхньою поверхнею зовнішньої торцевої зони диску перекриття та нижньою гранню стінової секції може бути встановлена теплоізолююча прокладка з пружного ефективного утеплювача з достатнім опором стисканню, а між нижньою поверхнею зазначеної зони диску та верхньою гранню стінової секції може бути встановлена теплоізолююча прокладка з ефективного утеплювача, придатного для незнімної опалубки, в якій передбачені отвори для арматурних випусків модулів, при цьому ширина згаданих прокладок повинна відповідати товщині тришарової секції, крім того уся фасадна система «Стімоль» покрита шаром штукатурки. Застосовування енергозберігаючої фасадної системи «Стімоль» дозволяє підвищити тепловий опір зовнішніх огороджувальних конструкцій, максимально усунути «містки холоду» в стінах та елементах каркасу будівлі, запобігти обрушенню зовнішніх шарів багатошарових фасадних стін, а також збільшити звукоізоляцію внутрішніх приміщень від зовнішнього шуму та здійснювати ремонт або заміну окремих фрагментів фасаду під час будівництва та в процесі експлуатації будівлі. Конструкція енергозберігаючої фасадної системи «Стімоль» пояснена наступними кресленнями. На фіг. 1 показаний фрагмент фасадної системи «Стімоль». Щити опалубки 37, відкоси 38 та упори 39 показані умовно. На фіг. 2 показаний вид А на Фіг. 1. На фіг. 3 показаний розріз Б-Б на Фіг. 2. На фіг. 4 показаний фрагмент фасадної системи «Стімоль» з вентильованим повітряним прошарком 33 та із встановленими теполізолюючими прокладками 30, 31. На фіг. 5 показаний виносний елемент І на фіг. 3. На одній стіновій секції 1 встановлені металеві арматурні випуски 17, на суміжній стіновій секції 1 встановлені неметалеві арматурні випуски 32; щити опалубки 37 показані умовно. На фіг. 6 показано утеплення бетонних плит 4 та їхніх зовнішніх торців. Міжмодульний простір повністю заповнений плитним утеплювачем 8 або сипучим утеплювачем 11. На фіг. 7 зображений виносний елемент II на фіг. 3, тобто показано утеплення ненесучого стику 5. Шар штукатурки, яким покрита фасадна система, на кресленнях не показаний. Енергозберігаюча фасадна система «Стімоль» застосовується в будівлях, що зводяться за каркасно-монолітною технологією, і складається із зовнішніх фасадних конструкцій – ненесучих тришарових стінових секцій 1, несучих колон 2, торцевих зон 3 дисків перекриття, бетонних плит 4 балконів, еркерів, лоджій тощо та ненесучих міжсекційних стиків 5 (див. фіг. 1; фіг. 6). Ширина торцевої зони 3 дорівнює товщині стінової секції 1, що встановлена на диску перекриття (див. фіг. 1). Ненесучі тришарові стінові секції 1 змонтовані з двох поелементно армованих стінових модулів «Стімоль» - зовнішнього 6 та внутрішнього 7 (далі модулі) [Патент України на корисну модель № 52794 МПК: кл. Ε 04С 2/00, Бюл. № 17, 2010 р.]. Між модулями 6 та 7, у яких відсутні надвіконні та дверні перетинки, встановлений ефективний плитний утеплювач 8, що повністю заповнює міжмодульний простір і закріплений на внутрішньому модулі 7 за допомогою склопластикових або базальтопластикових дюбелів 9 з широкою шляпкою та відповідного будівельного клею 10, або між модульний простір може бути заповнений сипучим утеплюючим матеріалом 11, наприклад спученим перлітом піскоподібної фракції (див. фіг. 6). Для створення міжмодульного простору між зовнішнім 6 та внутрішнім 7 модулями встановлені вертикальні 12 та горизонтальна 13 діафрагми (див. фіг. 1; фіг. 3; фіг. 6). Зазначені діафрагми виготовлені з ефективного утеплюючого матеріалу, що може використовуватися для незнімної опалубки, тобто, зазначений матеріал повинен мати відповідний опір зусиллю стискання і без руйнування витримувати тиск бетонної маси при бетонуванні фасадних конструкцій. Таким матеріалом може бути, наприклад, пінополістірол підвищеної щільності або піноскло. Вертикальні діафрагми 12 розташовані рівномірно по довжині стінової секції 1, а горизонтальна діафрагма 2 UA 72961 U 5 10 15 20 25 30 35 40 45 50 55 60 13 розміщена у верхній частині стінової секції 1. Крайні торцеві вертикальні діафрагми 12 у секції 1 виконують функцію незнімної опалубки при бетонуванні несучих колон 2. Горизонтальна діафрагма 13 служить незнімною опалубкою при бетонуванні монолітного диску перекриття, зокрема його зовнішньої торцевої зони 3. Для надійного стримування тиску бетонної маси під час бетонування торцеві вертикальні діафрагми 12 та горизонтальна діафрагма 13 спираються на кронштейни 14, що закріплені у міжмодульному просторі на бокових гранях стінових модулів 6 та 7 (див. фіг. 3). У міжмодульному просторі стінової секції 1 може бути встановлений шар ефективного плитного утеплювача 15, що закріплений на боковій грані внутрішнього модуля 7 за допомогою неметалевих (базальтопластикових або склопластикових) дюбелів 9 з широкою шляпкою та відповідного будівельного клею 10. Товщина утеплюючого шару 15 дещо менша за ширину міжмодульного простору, за рахунок чого у середині стінової секції 1 утворюється не вентильований повітряний прошарок 16 (див. фіг. 1; фіг. 2). Зазначена конструкція стінової секції 1 відповідає традиційній цегляній колодязній кладці з повітряним прошарком з тією різницею, що в стіновій секції 1 відсутні надвіконні та дверні перетинки, «холодні» діафрагми з дрібноштучних кладочних виробів, металеві в'язі між зовнішніми і внутрішніми модулями та з'єднувальні армуючі металеві сітки, що укладаються між певними рядами кладки. Оскільки стінові модулі 6 та 7 являють собою міцну поелементно армовану конструкцію, відпадає необхідність з'єднувати між собою зазначені модулі, що входять у склад стінової секції 1. Достатньо зв'язати верхні та бокові арматурні випуски 17 модулів 6, 7 з арматурою торцевої зони 3 диску перекриття та з арматурою несучих колон 2 (див. фіг. 2; фіг. 5). Крім того на торцевих гранях модулів 6, 7 передбачені вертикальні пази, у яких після бетонування колон 2 утворюються вертикальні бетонні шпонки 18, що забезпечують додаткове кріплення стінової секції 1 в структурі несучого каркасу (див. фіг. 5). Для надійного закріплення стінової секції 1 верхні та бокові металеві арматурні випуски 17 зовнішніх модулів 6 зігнуті під певним кутом і з'єднані з арматурою торцевої зони 3 та з арматурою несучих колон 2 (див. фіг. 2; фіг. 5). Для утеплення зовнішніх поверхонь несучих колон 2 застосовані теплоізолюючі елементи 19, що вирізані з плитного утеплюючого матеріалу, придатного для незнімної опалубки. Зазначені елементи встановлені перед бетонуванням колон 2 як незнімна опалубка та зв'язані з арматурою колон 2 базальтопластиковими анкерами 20 з широкими шляпками. Зовнішні поверхні колон 2 втоплені в товщу тришарових стін на товщину зовнішнього модуля 6, а теплоізолюючі елементи 19 заповнюють западину, що утворена між зовнішніми поверхнями стінових секцій 1 та колон 2. Кількість анкерів 20 та форма теплоізолюючих елементів 19 залежать від розкрою та розмірів утеплюючих плит-заготовок, що надходять на будівельний об'єкт (див. фіг. 5). Зовнішні поверхні торцевих зон 3 утеплені теплоізолюючими елементами 21, що також виготовлені з утеплюючого матеріалу, придатного для незнімної опалубки. Зазначені елементи мають форму прямокутного бруса (паралелепіпеда) з виступами 22, в яких передбачені отвори 23. Через отвори 23 прокладена арматура 24, що з'єднана з арматурою 25 торцевої зони 3 диска перекриття (див. фіг. 1; фіг. 2). Елементи 21 за своїми розмірами повинні відповідати розмірам торця диска перекриття та проектним вимогам по теплозбереженню. Арматура 24 може бути встановлена (запресована) у виступи 22 елементів 21 при їх виготовленні індустріальним способом на відповідному виробництві. Елементи 21 разом з диском перекриття утворюють після бетонування суцільну монолітну конструкцію з утепленими зовнішніми торцями (див. фіг. 1; фіг. 2). Для утеплення зовнішніх поверхонь бетонних плит 4 балконів, еркерів, лоджій тощо та їхніх зовнішніх торців застосовані ті ж теплоізолюючі елементи 19 та 21, що призначені для утеплення колон 2 та торців дисків перекриття. Зазначені елементи встановлені на зовнішні поверхні бетонних плит 4 та на їхні торці і зв'язані з арматурою плит 4 аналогічно встановленню елементів 19 та 21 на колони 2 та на торцеві зони 3 (див. фіг. 6). При зведенні фасадної системи «Стімоль» між суміжними тришаровими стіновими секціями 1 утворені ненесучі стики 5. Ці стики утеплені за допомогою армованого з двох сторін теплоізолюючого матеріалу 26, на обидві поверхні якого нанесені шари торкрет-бетону 27 за технологією «Російська стіна» («Русская стена») [Потапова Т.Є. «Напрямки удосконалення конструкції зовнішніх стін монолітних будинків» // Журнал «Економіка і держава». - № 2. -К., 2006. - С. 89. УДК 69.059.327.4], або зазначені стики загерметизовані будь-яким відомим способом (див. фіг. 7). Іншим виконанням енергозберігаючої фасадної системи «Стімоль» передбачено утеплення зовнішніх торців дисків перекриття та торців бетонних плит 4 за допомогою теплоізолюючих елементів 28, що за формою відповідають елементам 21, але не мають виступів 22. Елементи 3 UA 72961 U 5 10 15 20 25 30 35 40 45 50 55 60 28 зв'язані з арматурою торцевої зони 3 диска перекриття та з арматурою плити 4 за допомогою базальтопластикових або склопластикових анкерів 29 з широкою шляпкою. Елементи 28 також утворюють після бетонування суцільну монолітну конструкцію з диском перекриття (див. Фіг. 4) або з плитою 4. З метою максимального усунення «містків холоду» між верхньою поверхнею зовнішньої торцевої зони 3 та нижньою гранню стінової секції 1 встановлена теплоізолююча прокладка 30, що виготовлена з пружного ефективного утеплювача з достатнім опором зусиллю стискання, наприклад з піноскла. У той же час між нижньою поверхнею зони 3 та верхньою гранню секції 1 встановлена прокладка 31 з ефективного утеплювача, що може мати меншу щільність, отже більший тепловий опір, ніж у прокладки 30, але цей утеплювач також повинен бути придатним для незнімної опалубки. У цій прокладці передбачені отвори для верхніх арматурних випусків стінових модулів 6, 7. Ширина прокладок 30, 31 повинна відповідати товщині стінової секції 1, а товщина - проектним вимогам по теплозбереженню (див. Фіг. 4). Для монтування стінових секцій 1 у цьому варіанті фасадної системи з метою підвищення теплового опору з'єднання верхні та бокові арматурні випуски 32 зовнішніх стінових модулів 6 виготовлені з базальтопластика або склопластика і встановлені під певним кутом до відповідної грані модуля 6 з тим, щоб забезпечити надійне з'єднання стінової секції 1 з арматурою диску перекриття (див. Фіг. 4; Фіг. 5). Крім цього у міжмодульному просторі стінової секції 1 між зовнішнім модулем 6 та теплоізолюючим шаром 15 може бути утворений вентильований повітряний прошарок 33 (див. Фіг. 4). Для вентиляції прошарку в нижній і верхній частинах зовнішніх модулів 6 передбачені спеціальні отвори-продухи, які захищені від шкідливих зовнішніх факторів (опадів, бруду, гризунів, комах тощо) спеціальними вставками-фільтрами 34 (див. Фіг. 4). Зовнішні поверхні утеплюючих елементів 19, 21, 28 та прокладок 30, 31 покриті спеціальною склопластиковою або корозійностійкою металевою сіткою 35 для надійного зчеплення з шаром штукатурки (див. Фіг. 4; Фіг. 6). Слід зазначити, що в обох виконаннях фасадної системи «Стімоль» у тіло торцевої зони 3 встановлені теплоізолюючі вкладиші 36, що зумовлюють підвищення теплового опору монолітного диска у фасадній частині будівлі (див. Фіг. 1; Фіг. 2; Фіг. 4). Матеріал вкладишів 36 повинен витримувати без руйнування процес бетонування диска перекриття. Після зведення каркасно-монолітної будівлі обидва виконання фасадної системи покриті зовнішнім шаром штукатурки, який на кресленнях не показаний. Енергозберігаюча фасадна система «Стімоль» зводиться у наступний спосіб. Під час виходу будівництва на нульову позначку, тобто, після створення фундаменту будівлі та проведення усіх необхідних гідроізоляційних заходів щодо надземної частини фундаменту приступають до формування арматурного каркасу диска перекриття нульового рівня. В розриви арматури зовнішньої торцевої зони 3 диска перекриття у ділянках, над якими будуть розміщені тришарові стінові секції 1, встановлюють теплоізолюючі вкладиші 36. Між суміжними вкладишами 36 допускаються незначні інтервали (див. Фіг. 1; Фіг. 2; Фіг. 4). Арматуру 25 торцевих зон 3 монолітного диска зв'язують з арматурою 24 зовнішніх теплоізоляційних елементів 21 або з неметалевими анкерами 29 теплоізолюючих елементів 28 (див. Фіг. 1; Фіг. 2; Фіг. 4). При цьому стики суміжних теплоізолюючих елементів 21 або 28 виконують «у чверть», а власне елементи 21 або 28 встановлюють з таким розрахунком, щоб їхні зовнішні поверхні співпадали із зовнішніми поверхнями стінових секцій 1. Після цього елементи 21 або 28, які являють собою незнімну опалубку для торців диску, підсилюють щитами 37 знімної інвентарної опалубки за допомогою відкосів 38 та упорів 39 і бетонують, утворюючи монолітну конструкцію диску перекриття з утепленими зовнішніми торцями (див. Фіг. 1; Фіг. 2). Так само утеплюють зовнішні поверхні бетонних плит 4 балконів, еркерів, лоджій тощо за допомогою теплоізолюючих елементів 19, а їхні зовнішні торці - за допомогою елементів 21 або 28, які встановлюють та зв'язують з арматурою бетонних плит 4 аналогічно елементам, що призначені для утеплення зовнішніх колон та торців дисків перекриття (див. Фіг. 6). Далі на нульовому диску перекриття монтують арматурні каркаси несучих колон 2, зв'язуючи їх з арматурою фундаменту. Арматура колон 2 повинна бути неперервною по всій висоті будівлі. Потім приступають до монтажу тришарових секцій 1, у склад яких входять зовнішні 6 та внутрішні 7 стінові модулі «Стімоль». Ці модулі виготовляють індустріальним способом на спеціалізованих високомеханізованих або автоматизованих виробництвах. На будівельний об'єкт вони надходять як готові конструкції, що складені з дрібноштучних кладочних виробів. Зазначену секцію 1 починають монтувати з одного боку арматурного каркасу колони 2. На міжмодульну поверхню модуля 7 встановлюють вертикальні 12 та горизонтальну 13 діафрагми, при цьому зазначені діафрагми спирають на кронштейни 14. Між діафрагмами 12 та 13 4 UA 72961 U 5 10 15 20 25 30 35 40 45 50 55 встановлюють ефективний плитний утеплювач 8 або простір між діафрагмами заповнюють сипучим утеплювачем 11. Горизонтальна діафрагма 13 може складатися з декількох окремих елементів, які розташовують у верхній частині секції 1 по всій її довжині і стикують між собою «у чверть». Вертикальні діафрагми також можуть складатися з окремих елементів-брусів. Ці елементи можуть стикуватися між собою по вертикалі, утворюючи суцільну вертикальну діафрагму 12, а можуть встановлюватися окремими брусами з певними інтервалами. Вертикальні діафрагми 12 або окремі бруси розподіляють рівномірно по довжині стінової секції 1, при цьому крайні торцеві діафрагми 12 у секціях 1 повинні бути суцільними. На міжмодульну бокову поверхню модуля 7 можуть закріплювати теплоізолюючий шар 15 за допомогою неметалевих дюбелів 9 та будівельного клею 10. У даному випадку в міжмодульному просторі між зовнішнім модулем та теплоізолючим шаром 15 утворюється повітряний прошарок, який може бути нічим не заповненим невентильованим 16 (див. Фіг. 1; Фіг. 2) або вентильованим 33 (див. Фіг. 4). Горизонтальну діафрагму 13 встановлюють під час монтажу стінової секції 1. В разі заповнення міжмодульного простору сипучим утеплювачем 11 горизонтальну діафрагму 13 встановлюють після заповнення ним зазначеного простору. Ефективний утеплювач 8 або утеплюючий шар 15, вертикальні діафрагми 12, горизонтальна діафрагма 13 та кронштейни 14 можуть бути встановлені на відповідну поверхню внутрішнього стінового модуля 7 при виготовленні його на окремому спеціалізованому виробництві, тобто, модуль 7 може надходити на будівельний об'єкт як готова двошарова стінова конструкція із заздалегідь встановленими деталями та утеплювачами. Якщо використовують вентильований повітряний прошарок 33, тоді в нижній і верхній частинах зовнішніх модулів 6 виконують спеціальні отвори-продухи, що захищені від шкідливих зовнішніх факторів вставками-фільтрами 34, при цьому роблять хоча б по одному продуху зверху і знизу між вертикальними діафрагмами 12, а верхні продухи розташовують нижче горизонтальної діафрагми 13 (див. Фіг. 4). Продухи та їхній захист передбачають у готових модулях 6. При монтажі зовнішній модуль 6 та внутрішній модуль 7 розміщують таким чином, щоб їхні бокові металеві арматурні випуски 17 були зв'язані з арматурою несучих колон 2, а верхні арматурні випуски 17 були з'єднані з арматурою торцевої зони 3 (див. Фіг. 1; Фіг. 2; Фіг. 5). В іншому виконанні фасадної системи замість металевих арматурних випусків 17 застосовують неметалеві випуски 32, які встановлюють під певним кутом до відповідної грані зовнішнього модуля 6 (див. Фіг. 4; Фіг. 5). Верхні та бокові випуски 17 або 32 внутрішнього модуля 7 встановлюють перпендикулярно до відповідних граней. З метою максимального усунення «містків холоду» між верхньою поверхнею зовнішньої торцевої зони 3 та нижньою гранню стінової секції 1 встановлюють теплоізолюючу прокладку 30, що виготовлена з пружного ефективного утеплювача, наприклад із піноскла (див. Фіг. 4). її закріплюють за допомогою будівельного клею 10. Між нижньою поверхнею зони 3 та верхньою гранню секції 1 встановлюють прокладку 31 з ефективного утеплювача, що придатний для незнімної опалубки. При цьому прокладку 31 встановлюють перед бетонуванням диску перекриття, а верхні неметалеві випуски 32 модулів 6, 7 пропускають через відповідні отвори у прокладці 31, потім зазначені отвори при необхідності герметизують піногерметиком з тим, щоб у ці отвори не затікав бетон під час бетонування диску перекриття (див. Фіг. 4). Аналогічним способом формують суміжну стінову секцію 1, яку встановлюють з іншого боку арматурного каркасу колони 2, забезпечуючи необхідний переріз колони. Отже, колона 2 фактично являє собою несучий стик, що утворився між двома суміжними секціями 1. Зовнішню поверхню колони формують за допомогою теплоізолюючих елементів 19, які зв'язують з арматурою зазначеної колони неметалевими анкерами 20 (див. Фіг. 5). Перед бетонуванням суміжні стінові секції 1 у місці їх стику та елементи 19 стискають щитами опалубки 37 з таким розрахунком, щоб зовнішні поверхні елементів 19 співпали із зовнішніми поверхнями стінових секцій 1. Таким чином між теплоізолюючими елементами 19, що підсилені щитами опалубки 37, та торцями суміжних стінових секцій 1 утворюють армований канал, який бетонують, формуючи несучу колону 2 (див. Фіг. 5). Як зазначалося, крайні торцеві вертикальні діафрагми 12 та теплоізолюючі елементи 19 виготовлені з утеплюючого матеріалу із достатнім опором зусиллю стискання і виконують функцію незнімної опалубки при бетонуванні колон 2. Між суміжними стіновими секціями 1 крім несучих стиків-колон 2 утворюють ненесучі стики 5, які утеплюють за допомогою армованого з обох боків теплоізолюючого матеріалу 26. На армовані зовнішню і внутрішню поверхні зазначеного утеплювача наносять торкрет-бетон 27, вирівнюючи його по зовнішній та внутрішній поверхнях стінової секції 1. Таким чином утеплення та герметизацію стиків 5 виконують за технологією «Російська стіна» (див. Фіг. 7). Крім того зазначені стики можна герметизувати за будь-якою відомою технологією. Усі непередбачені 5 UA 72961 U 5 10 15 20 25 30 35 40 45 50 55 60 зазори, що виникають при стикуванні теплоізолюючих елементів, утеплювачів, діафрагм тощо, герметизують відповідними піногерметиками. Аналогічно зводять фасадну систему «Стімоль» на усіх наступних поверхах, після чого фасад будівлі покривають шаром штукатурки. Необхідно зазначити, що енергозберігаюча фасадна система «Стімоль» може бути частиною збірної каркасно-монолітної будівлі, при зведенні якої передбачена технологія формування повної структури поверху [Патент на корисну модель № 65580, «Спосіб зведення збірної каркасно-монолітної будівлі»]. За цією технологією одночасно встановлюють усі зовнішні та внутрішні тришарові стінові секції та одношарові перегородки, між якими формують несучі колони, діафрагми і ядра жорсткості та ненесучі міжсекційні стики. Після цього готовий поверх перекривають монолітним диском і по досягненні бетоном необхідної міцності приступають до зведення наступного поверху, в тому числі фасадної системи «Стімоль». При цьому зазначена технологія дозволяє здійснювати монтаж зовнішнього риштування паралельно з формуванням відповідного поверху. Цей спосіб зумовлює зручність проведення зовнішніх робіт, пов'язаних зі зведенням фасадної системи, та передбачає підвищення безпеки при виконанні висотних робіт. Застосування енергозберігаючої фасадної системи «Стімоль» дозволяє підвищити тепловий опір зовнішніх огороджувальних конструкцій, максимально усунути «містки холоду» в стінах та елементах каркасу, збільшити звукоізоляцію внутрішніх приміщень від зовнішнього шуму, відмовитися від трудомісткої технології створення зовнішнього утеплюючого шару, тим самим підвищити довговічність фасаду, крім усього зазначена система зумовлює надійне спирання зовнішніх шарів тришарових стін на диск перекриття, що запобігає обрушенню фасадів будинків, а також передбачає можливість ремонту і заміни окремих пошкоджених фрагментів фасадної системи під час будівництва та в процесі експлуатації будівлі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Енергозберігаюча фасадна система, що містить зовнішні фасадні конструкції - ненесучі тришарові секції, несучі колони, ненесучі міжсекційні стики, бетонні плити балконів, еркерів, лоджій та торцеві зони монолітних дисків перекриття, де в тіло зазначених дисків встановлені теплоізолюючі вкладиші з ефективного утеплювача, яка відрізняється тим, що зовнішні тришарові стінові секції змонтовані з двох поелементно армованих стінових модулів «Стімоль», між якими встановлений ефективний плитний утеплювач, що повністю заповнює міжмодульний простір, або міжмодульний простір заповнений сипучим утеплюючим матеріалом, а для створення міжмодульного простору встановлені вертикальні та горизонтальна діафрагми, що виготовлені з утеплюючого матеріалу, придатного для незнімної опалубки, при цьому крайні торцеві вертикальні діафрагми та горизонтальна діафрагма, що розміщена у верхній частині стінової секції, виконують функцію незнімної опалубки при бетонуванні несучих колон та монолітних дисків перекриття, крім того у міжмодульному просторі може бути встановлений шар з ефективного утеплюючого плитного матеріалу, що за товщиною менший, ніж ширина міжмодульного простору, і таким чином між зовнішнім модулем та теплоізолюючим шаром, що закріплений у міжмодульному просторі до поверхні внутрішнього модуля за допомогою неметалевих (склопластикових або базальтопластикових) дюбелів та будівельного клею, утворений невентильований або вентильований повітряний прошарок і для вентильованого прошарку в нижній та верхній частинах зовнішніх стінових модулів передбачені спеціальні отвори-продухи, що захищені від зовнішніх шкідливих факторів - опадів, бруду, гризунів, комах тощо, разом з тим металеві або неметалеві арматурні випуски модулів зв'язані з арматурою колон та диска перекриття, при цьому металеві арматурні випуски на верхніх та на троцевих гранях зовнішніх стінових модулів, що входять у склад тришарових секцій, зігнуті під певним кутом, а неметалеві арматурні випуски встановлені під певним кутом до відповідної грані для надійного з'єднання з арматурою колон та диска, крім того зовнішні поверхні колон втоплені у товщу тришарових секцій, утеплені теплоізолюючими елементами, що виготовлені із ефективного утеплювача, придатного для незнімної опалубки, і зазначені елементи зв'язані базальтопластиковими або склопластиковими анкерами з арматурою колон та утворюють після бетонування разом з колонами суцільну утеплену конструкцію, до того ж зовнішні торці монолітних дисків перекриття утеплені теплоізолюючими елементами з ефективного утеплюючого матеріалу, придатного для незнімної опалубки, що виготовлені у вигляді прямокутних брусів з виступами або без виступів, і в елементах з виступами через отвори у виступах прокладена арматура, що зв'язана з арматурою диска перекриття, а елементи баз виступів зв'язані з арматурою диска за допомогою неметалевих анкерів і усі зазначені елементи утворюють після бетонування суцільну конструкцію з монолітним диском, ці ж елементи 6 UA 72961 U 5 10 15 виконують функцію незнімної опалубки для торця диску перекриття та служать додатковою опорою для зовнішніх стінових модулів «Стімоль», а зовнішні поверхні бетонних плит балконів, еркерів, лоджій та зовнішні торці цих плит також утеплені теплоізолюючими елементами, придатними для незнімної опалубки, при цьому згадані елементи встановлені аналогічно утеплюючим елементам для колон та зовнішніх торців дисків перекриття, разом з тим зовнішні поверхні теплоізолюючих елементів для колон, торців дисків перекриття та бетонних плит балконів, еркерів, лоджій покриті спеціальною корозійностійкою сіткою, щоб забезпечити надійне зчеплення з шаром штукатурки, а міжсекційні ненесучі стики утеплені армованим ефективним утеплювачем, на який з обох боків нанесений торкрет-бетон, у той же час для максимального усунення «містків холоду» між верхньою поверхнею зовнішньої торцевої зони диску перекриття та нижньою гранню стінової секції може бути встановлена теплоізолююча прокладка з пружного ефективного утеплювача з достатнім опором стисканню, а між нижньою поверхнею зазначеної зони диска та верхньою гранню стінової секції може бути встановлена теплоізолююча прокладка з ефективного утеплювача, придатного для незнімної опалубки, в якій передбачені отвори для арматурних випусків модулів, при цьому ширина згаданих прокладок повинна відповідати товщині тришарової секції, крім того уся фасадна система «Стімоль» покрита шаром штукатурки. 7 UA 72961 U 8 UA 72961 U 9 UA 72961 U 10 UA 72961 U 11 UA 72961 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
