Комбінована металево-пластикова фасадна будівельна система

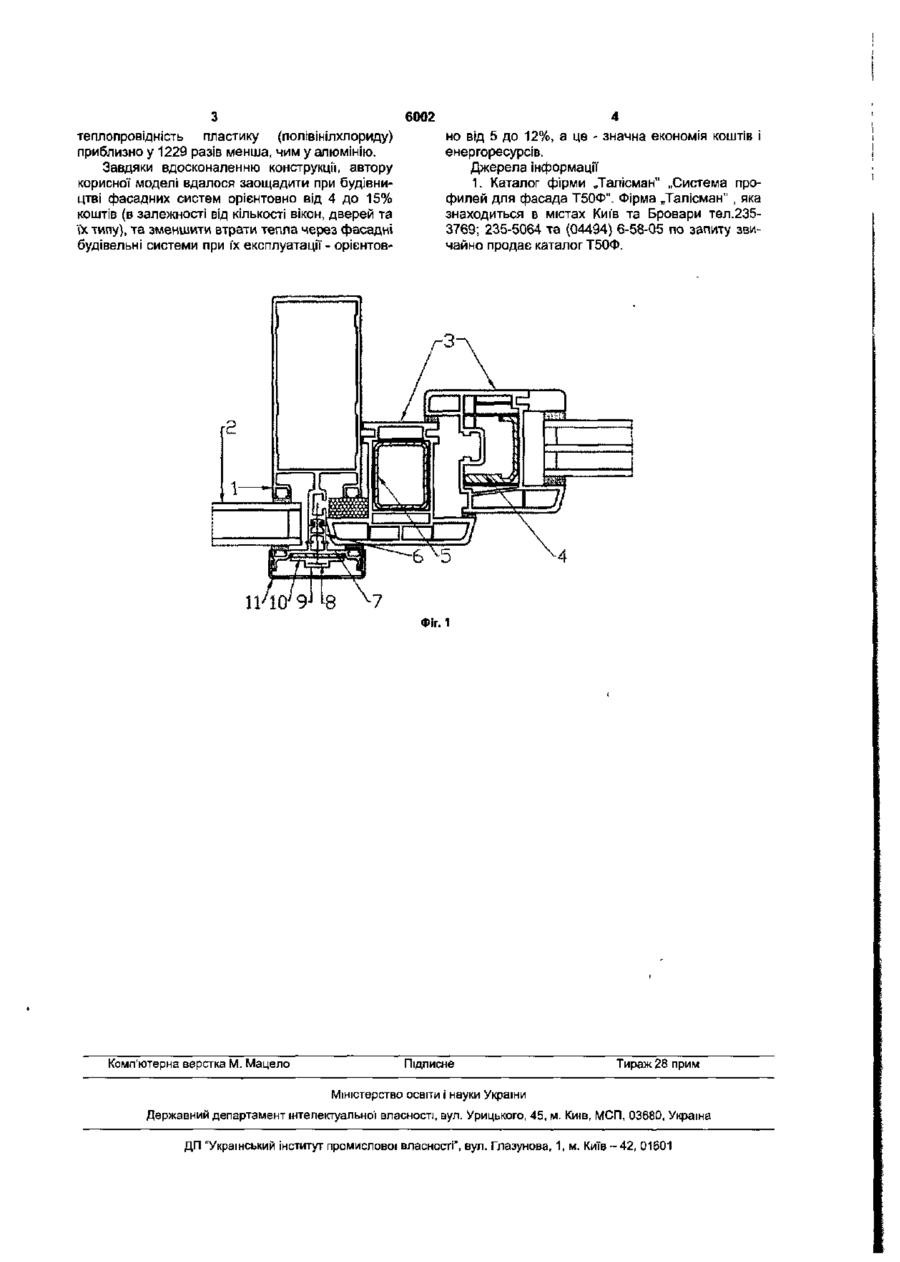

1. Комбінована металево-пластикова фасадна будівельна система, що містить стойки, вікна, двері, теплоізолюючі пакети (склопакети, сендвіч Корисна модель відноситься до галузі будівництва, зокрема до виробництва фасадних систем Із металевих (алюмінієвих, стальних) сплавів. На Україні відома фасадна система фірми „Талісман", яка знаходиться в містах Київ та Бровари Фірма виробляє фасадну систему марки Т50Ф [І] сторінки 100-71, 100-72. Недоліками фасадної системи Т50Ф фірми „Талісман" є те, що її вікна, двері, елементи кріплення вікон, дверей, теплоізолюючих пакетів (наприклад склопакетів, сендвіч-панелей та інших) зроблені з алюмінієвого сплаву, а значить - більш дорогі і теплопровідні. В основу корисної моделі поставлено задачу шляхом установки в фасад пластикових (металопластикових) вікон, дверей, елементів кріплення вікон, дверей та теплоізолюючих пакетів забезпечити зменшення ціни виготовлення фасаду і одночасно збільшення опору теплопередачі за рахунок вдосконалення конструкції. Поставлена задача вирішується тим, що в комбінованій (металево-пластиковій) фасадній будівельній системі, що містить вікна, двері, елементи кріплення вікон, дверей та теплоізолюючих пакетів, згідно з корисною моделлю вікна, двері, елементи їх кріплення та елементи кріплення теплоізолюючих пакетів виконані з пластичних мас. Крім того, вікна, двері, елементи їх кріплення та елементи кріплення теплоізолюючих пакетів армовані підсилювачами. панелі) та елементи їх кріплення, яка відрізняється тим, що вікна, двері, елементи їх кріплення та елементи кріплення теплоізолюючих пакетів виконані із пластичних мас. 2. Система за п 1, яка відрізняється тим, що вікна, двері, елементи їх кріплення та елементи кріплення теплоізолюючих пакетів армовані підсилювачами Суть корисної моделі на комбіновану фасадну будівельну систему, в тому, що вікна, двері, елементи кріплення вікон, дверей та теплоізолюючих пакетів будуть зроблені з пластику (метал опла стику), але основне вітрове навантаження та вагу скла, як і раніше, несуть (витримують) стойки та ригелі (імпости) із металевого сплаву. При цьому фасадна система буде і дешевша і тепліша Суть корисної моделі пояснюється за допомогою креслення: Фіг.1 - поперечний переріз профілів в районі однієї із стойок фасаду. Приклад 1. Фіг.1 Беруть переріз профілів в районі однієї із стойок фасаду, яка зроблена із алюмінієвого сплаву (поз.1), де зліва знаходиться засклення із скла, яке не відкривається, це так називаємо „глухе" засклення (поз.2), а справа пластикове (металопластикове) вікно або це можуть бути І двері (поз.З), які армовано підсилювачами (поз 4 і 5) І „глухе" засклення і вікно (двері) притискають до стойки (поз 1) через теплоізолюючий профіль (поз 6) за допомогою елементів кріплення, в які входять' пластикові притискні планки (поз,7), гвинти (поз.8), пластикові ковпачки (поз.9), підсилювачі притискної планки (поз.10) та пластикові кришечки притискної планки (поз 11), Ковпачки (поз 9) і кришечки (поз.11) в два контури теплоізолюють гвинти (поз.8) і підсилювачі (поз.10) від передачі тепла від стойки (поз.1) до притискної планки (поз.7) і її кришечки (поз.11). Ця теплоізоляція надійна ще й тому, що CM о о 6002 теплопровідність пластику (полівінілхлориду) приблизно у 1229 разів менша, чим у алюмінію. Завдяки вдосконаленню конструкції, автору корисної моделі вдалося заощадити при будівництві фасадних систем орієнтовно від 4 до 15% коштів (в залежності від кількості вікон, дверей та їх типу), та зменшити втрати тепла через фасадні будівельні системи при їх експлуатації- орієнтов l l ' 1 0 ' 9 J L8 V но від 5 до 12%, а це - значна економія коштів і енергоресурсів. Джерела інформації 1. Каталог фірми „Талісман" „Система профилей для фасада Т50Ф". Фірма „Талісман" , яка знаходиться в містах Київ та Бровари тел.2353769; 235-5064 та (04494) 6-58-05 по запиту звичайно продає каталог Т50Ф. 7 Фіг. 1 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуально'і власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
