Вентильована фасадна система

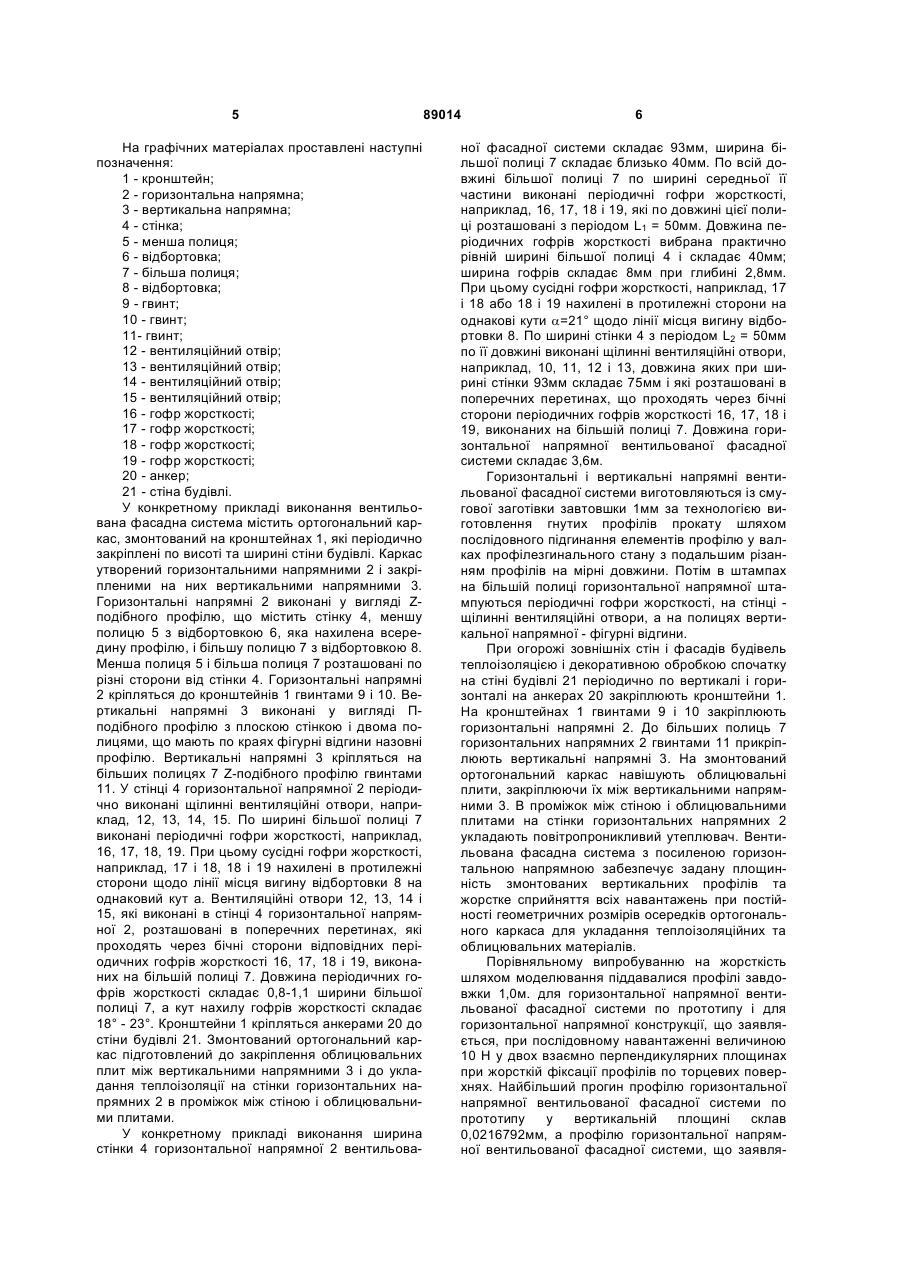

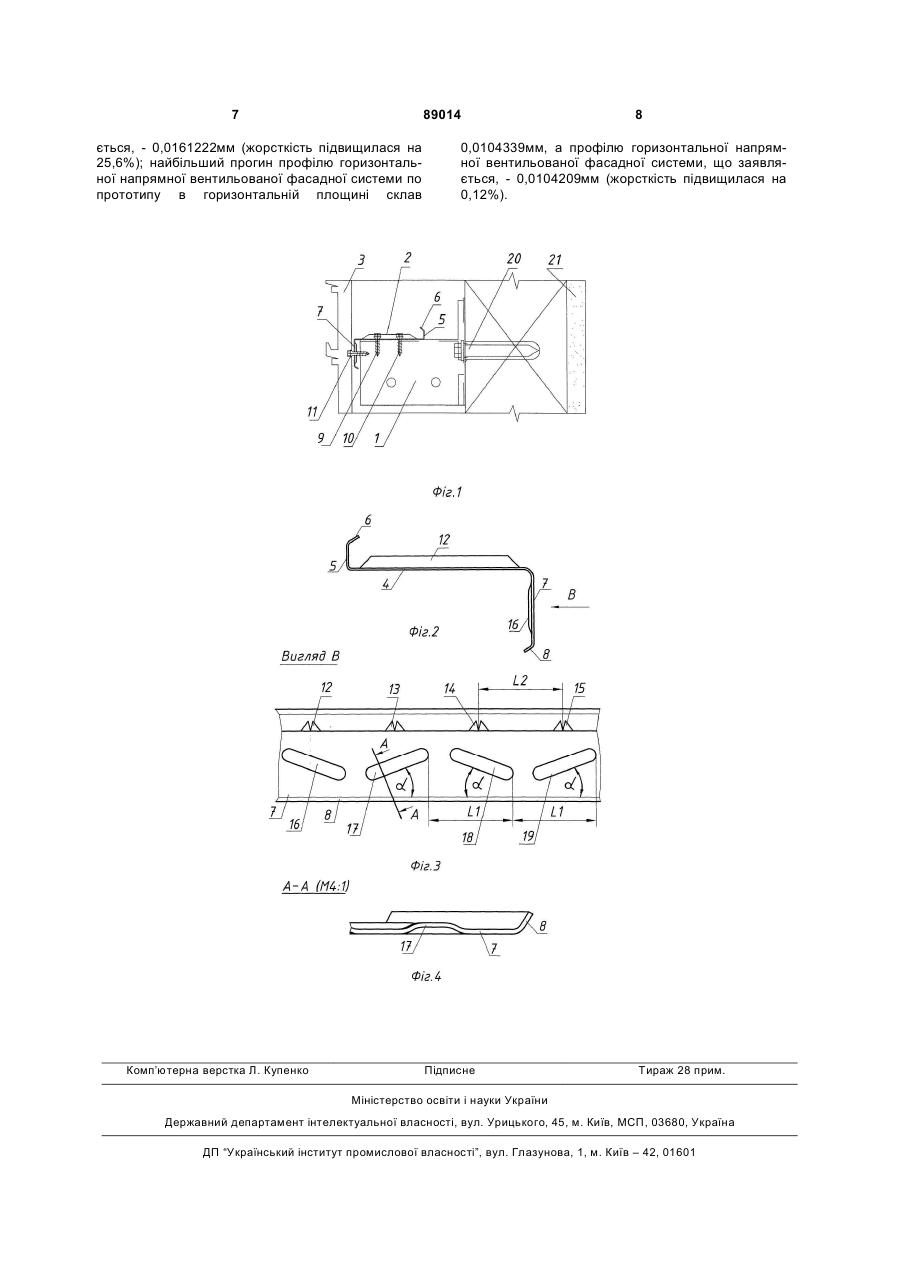

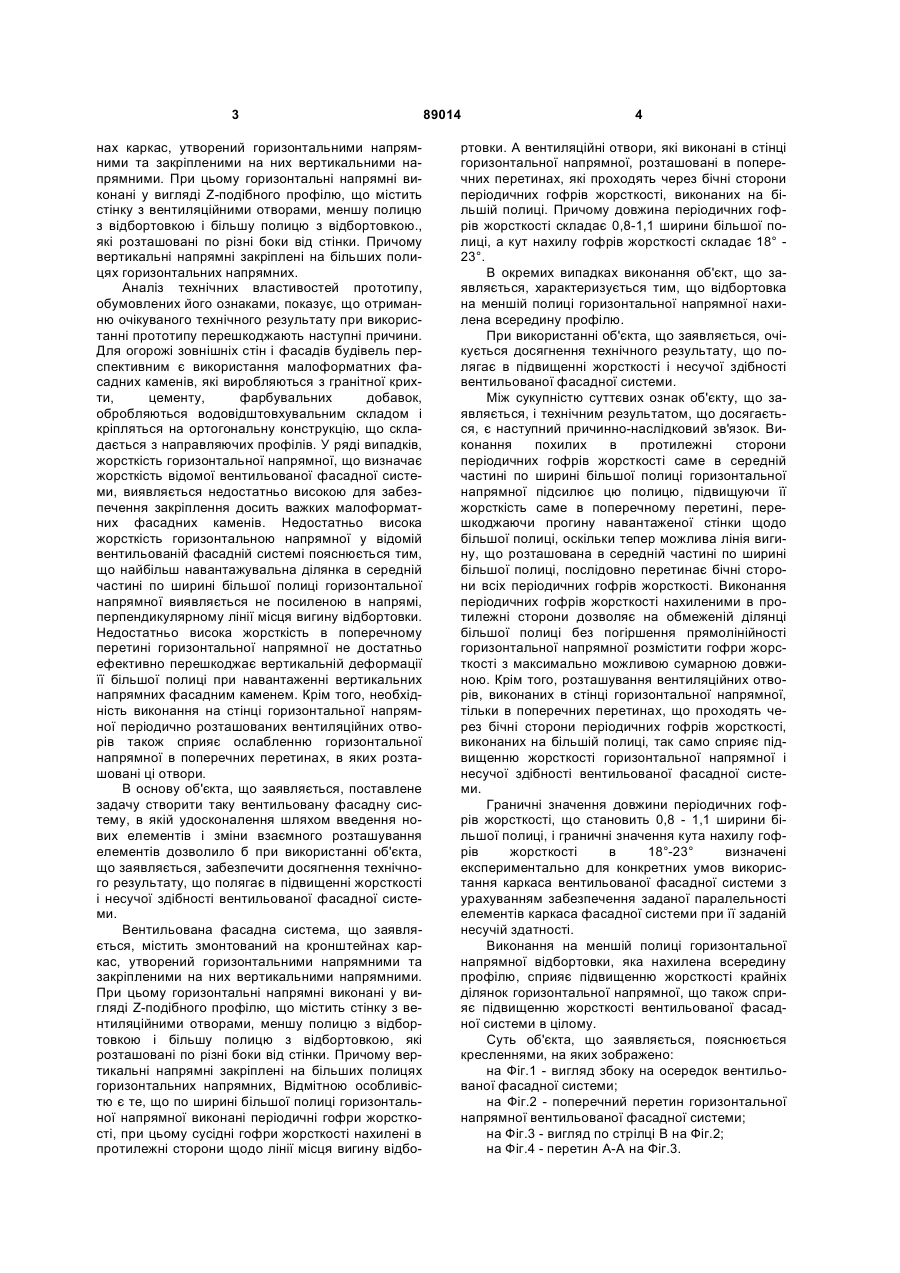

1. Вентильована фасадна система, що містить змонтований на кронштейнах каркас, утворений горизонтальними напрямними та закріпленими на них вертикальними напрямними, при цьому гори зонтальні напрямні виконані у вигляді Z-подібного профілю, що містить стінку з вентиляційними отворами, меншу полицю з відбортовкою і більшу полицю з відбортовкою, які розташовані по різні боки від стінки, причому вертикальні напрямні закріплені на більших полицях горизонтальних напрямних, яка відрізняється тим, що по ширині більшої полиці горизонтальної напрямної виконані періодичні гофри жорсткості, при цьому сусідні гофри жорсткості нахилені в протилежні сторони щодо лінії місця вигину відбортовки, а вентиляційні отвори, які виконані в стінці горизонтальної напрямної, розташовані в поперечних перерізах, які проходять через бічні сторони періодичних гофрів жорсткості, виконаних на більшій полиці, причому довжина періодичних гофрів жорсткості складає 0,8-1,1 ширини більшої полиці, а кут нахилу гофрів жорсткості складає 18°-23°. 2. Вентильована фасадна система за п. 1, яка відрізняється тим, що відбортовка на меншій полиці горизонтальної напрямної нахилена всередину профілю. C2 1 3 нах каркас, утворений горизонтальними напрямними та закріпленими на них вертикальними напрямними. При цьому горизонтальні напрямні виконані у вигляді Z-подібного профілю, що містить стінку з вентиляційними отворами, меншу полицю з відбортовкою і більшу полицю з відбортовкою., які розташовані по різні боки від стінки. Причому вертикальні напрямні закріплені на більших полицях горизонтальних напрямних. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що отриманню очікуваного технічного результату при використанні прототипу перешкоджають наступні причини. Для огорожі зовнішніх стін і фасадів будівель перспективним є використання малоформатних фасадних каменів, які виробляються з гранітної крихти, цементу, фарбувальних добавок, обробляються водовідштовхувальним складом і кріпляться на ортогональну конструкцію, що складається з направляючих профілів. У ряді випадків, жорсткість горизонтальної напрямної, що визначає жорсткість відомої вентильованої фасадної системи, виявляється недостатньо високою для забезпечення закріплення досить важких малоформатних фасадних каменів. Недостатньо висока жорсткість горизонтальною напрямної у відомій вентильованій фасадній системі пояснюється тим, що найбільш навантажувальна ділянка в середній частині по ширині більшої полиці горизонтальної напрямної виявляється не посиленою в напрямі, перпендикулярному лінії місця вигину відбортовки. Недостатньо висока жорсткість в поперечному перетині горизонтальної напрямної не достатньо ефективно перешкоджає вертикальній деформації її більшої полиці при навантаженні вертикальних напрямних фасадним каменем. Крім того, необхідність виконання на стінці горизонтальної напрямної періодично розташованих вентиляційних отворів також сприяє ослабленню горизонтальної напрямної в поперечних перетинах, в яких розташовані ці отвори. В основу об'єкта, що заявляється, поставлене задачу створити таку вентильовану фасадну систему, в якій удосконалення шляхом введення нових елементів і зміни взаємного розташування елементів дозволило б при використанні об'єкта, що заявляється, забезпечити досягнення технічного результату, що полягає в підвищенні жорсткості і несучої здібності вентильованої фасадної системи. Вентильована фасадна система, що заявляється, містить змонтований на кронштейнах каркас, утворений горизонтальними напрямними та закріпленими на них вертикальними напрямними. При цьому горизонтальні напрямні виконані у вигляді Z-подібного профілю, що містить стінку з вентиляційними отворами, меншу полицю з відбортовкою і більшу полицю з відбортовкою, які розташовані по різні боки від стінки. Причому вертикальні напрямні закріплені на більших полицях горизонтальних напрямних, Відмітною особливістю є те, що по ширині більшої полиці горизонтальної напрямної виконані періодичні гофри жорсткості, при цьому сусідні гофри жорсткості нахилені в протилежні сторони щодо лінії місця вигину відбо 89014 4 ртовки. А вентиляційні отвори, які виконані в стінці горизонтальної напрямної, розташовані в поперечних перетинах, які проходять через бічні сторони періодичних гофрів жорсткості, виконаних на більшій полиці. Причому довжина періодичних гофрів жорсткості складає 0,8-1,1 ширини більшої полиці, а кут нахилу гофрів жорсткості складає 18° 23°. В окремих випадках виконання об'єкт, що заявляється, характеризується тим, що відбортовка на меншій полиці горизонтальної напрямної нахилена всередину профілю. При використанні об'єкта, що заявляється, очікується досягнення технічного результату, що полягає в підвищенні жорсткості і несучої здібності вентильованої фасадної системи. Між сукупністю суттєвих ознак об'єкту, що заявляється, і технічним результатом, що досягається, є наступний причинно-наслідковий зв'язок. Виконання похилих в протилежні сторони періодичних гофрів жорсткості саме в середній частині по ширині більшої полиці горизонтальної напрямної підсилює цю полицю, підвищуючи її жорсткість саме в поперечному перетині, перешкоджаючи прогину навантаженої стінки щодо більшої полиці, оскільки тепер можлива лінія вигину, що розташована в середній частині по ширині більшої полиці, послідовно перетинає бічні сторони всіх періодичних гофрів жорсткості. Виконання періодичних гофрів жорсткості нахиленими в протилежні сторони дозволяє на обмеженій ділянці більшої полиці без погіршення прямолінійності горизонтальної напрямної розмістити гофри жорсткості з максимально можливою сумарною довжиною. Крім того, розташування вентиляційних отворів, виконаних в стінці горизонтальної напрямної, тільки в поперечних перетинах, що проходять через бічні сторони періодичних гофрів жорсткості, виконаних на більшій полиці, так само сприяє підвищенню жорсткості горизонтальної напрямної і несучої здібності вентильованої фасадної системи. Граничні значення довжини періодичних гофрів жорсткості, що становить 0,8 - 1,1 ширини більшої полиці, і граничні значення кута нахилу гофрів жорсткості в 18°-23° визначені експериментально для конкретних умов використання каркаса вентильованої фасадної системи з урахуванням забезпечення заданої паралельності елементів каркаса фасадної системи при її заданій несучій здатності. Виконання на меншій полиці горизонтальної напрямної відбортовки, яка нахилена всередину профілю, сприяє підвищенню жорсткості крайніх ділянок горизонтальної напрямної, що також сприяє підвищенню жорсткості вентильованої фасадної системи в цілому. Суть об'єкта, що заявляється, пояснюється кресленнями, на яких зображено: на Фіг.1 - вигляд збоку на осередок вентильованої фасадної системи; на Фіг.2 - поперечний перетин горизонтальної напрямної вентильованої фасадної системи; на Фіг.3 - вигляд по стрілці В на Фіг.2; на Фіг.4 - перетин А-А на Фіг.3. 5 На графічних матеріалах проставлені наступні позначення: 1 - кронштейн; 2 - горизонтальна напрямна; 3 - вертикальна напрямна; 4 - стінка; 5 - менша полиця; 6 - відбортовка; 7 - більша полиця; 8 - відбортовка; 9 - гвинт; 10 - гвинт; 11- гвинт; 12 - вентиляційний отвір; 13 - вентиляційний отвір; 14 - вентиляційний отвір; 15 - вентиляційний отвір; 16 - гофр жорсткості; 17 - гофр жорсткості; 18 - гофр жорсткості; 19 - гофр жорсткості; 20 - анкер; 21 - стіна будівлі. У конкретному прикладі виконання вентильована фасадна система містить ортогональний каркас, змонтований на кронштейнах 1, які періодично закріплені по висоті та ширині стіни будівлі. Каркас утворений горизонтальними напрямними 2 і закріпленими на них вертикальними напрямними 3. Горизонтальні напрямні 2 виконані у вигляді Zподібного профілю, що містить стінку 4, меншу полицю 5 з відбортовкою 6, яка нахилена всередину профілю, і більшу полицю 7 з відбортовкою 8. Менша полиця 5 і більша полиця 7 розташовані по різні сторони від стінки 4. Горизонтальні напрямні 2 кріпляться до кронштейнів 1 гвинтами 9 і 10. Вертикальні напрямні 3 виконані у вигляді Пподібного профілю з плоскою стінкою і двома полицями, що мають по краях фігурні відгини назовні профілю. Вертикальні напрямні 3 кріпляться на більших полицях 7 Z-подібного профілю гвинтами 11. У стінці 4 горизонтальної напрямної 2 періодично виконані щілинні вентиляційні отвори, наприклад, 12, 13, 14, 15. По ширині більшої полиці 7 виконані періодичні гофри жорсткості, наприклад, 16, 17, 18, 19. При цьому сусідні гофри жорсткості, наприклад, 17 і 18, 18 і 19 нахилені в протилежні сторони щодо лінії місця вигину відбортовки 8 на однаковий кут а. Вентиляційні отвори 12, 13, 14 і 15, які виконані в стінці 4 горизонтальної напрямної 2, розташовані в поперечних перетинах, які проходять через бічні сторони відповідних періодичних гофрів жорсткості 16, 17, 18 і 19, виконаних на більшій полиці 7. Довжина періодичних гофрів жорсткості складає 0,8-1,1 ширини більшої полиці 7, а кут нахилу гофрів жорсткості складає 18° - 23°. Кронштейни 1 кріпляться анкерами 20 до стіни будівлі 21. Змонтований ортогональний каркас підготовлений до закріплення облицювальних плит між вертикальними напрямними 3 і до укладання теплоізоляції на стінки горизонтальних напрямних 2 в проміжок між стіною і облицювальними плитами. У конкретному прикладі виконання ширина стінки 4 горизонтальної напрямної 2 вентильова 89014 6 ної фасадної системи складає 93мм, ширина більшої полиці 7 складає близько 40мм. По всій довжині більшої полиці 7 по ширині середньої її частини виконані періодичні гофри жорсткості, наприклад, 16, 17, 18 і 19, які по довжині цієї полиці розташовані з періодом L1 = 50мм. Довжина періодичних гофрів жорсткості вибрана практично рівній ширині більшої полиці 4 і складає 40мм; ширина гофрів складає 8мм при глибині 2,8мм. При цьому сусідні гофри жорсткості, наприклад, 17 і 18 або 18 і 19 нахилені в протилежні сторони на однакові кути a=21° щодо лінії місця вигину відбортовки 8. По ширині стінки 4 з періодом L2 = 50мм по її довжині виконані щілинні вентиляційні отвори, наприклад, 10, 11, 12 і 13, довжина яких при ширині стінки 93мм складає 75мм і які розташовані в поперечних перетинах, що проходять через бічні сторони періодичних гофрів жорсткості 16, 17, 18 і 19, виконаних на більшій полиці 7. Довжина горизонтальної напрямної вентильованої фасадної системи складає 3,6м. Горизонтальні і вертикальні напрямні вентильованої фасадної системи виготовляються із смугової заготівки завтовшки 1мм за технологією виготовлення гнутих профілів прокату шляхом послідовного підгинання елементів профілю у валках профілезгинального стану з подальшим різанням профілів на мірні довжини. Потім в штампах на більшій полиці горизонтальної напрямної штампуються періодичні гофри жорсткості, на стінці щілинні вентиляційні отвори, а на полицях вертикальної напрямної - фігурні відгини. При огорожі зовнішніх стін і фасадів будівель теплоізоляцією і декоративною обробкою спочатку на стіні будівлі 21 періодично по вертикалі і горизонталі на анкерах 20 закріплюють кронштейни 1. На кронштейнах 1 гвинтами 9 і 10 закріплюють горизонтальні напрямні 2. До більших полиць 7 горизонтальних напрямних 2 гвинтами 11 прикріплюють вертикальні напрямні 3. На змонтований ортогональний каркас навішують облицювальні плити, закріплюючи їх між вертикальними напрямними 3. В проміжок між стіною і облицювальними плитами на стінки горизонтальних напрямних 2 укладають повітропроникливий утеплювач. Вентильована фасадна система з посиленою горизонтальною напрямною забезпечує задану площинність змонтованих вертикальних профілів та жорстке сприйняття всіх навантажень при постійності геометричних розмірів осередків ортогонального каркаса для укладання теплоізоляційних та облицювальних матеріалів. Порівняльному випробуванню на жорсткість шляхом моделювання піддавалися профілі завдовжки 1,0м. для горизонтальної напрямної вентильованої фасадної системи по прототипу і для горизонтальної напрямної конструкції, що заявляється, при послідовному навантаженні величиною 10 Η у двох взаємно перпендикулярних площинах при жорсткій фіксації профілів по торцевих поверхнях. Найбільший прогин профілю горизонтальної напрямної вентильованої фасадної системи по прототипу у вертикальній площині склав 0,0216792мм, а профілю горизонтальної напрямної вентильованої фасадної системи, що заявля 7 89014 ється, - 0,0161222мм (жорсткість підвищилася на 25,6%); найбільший прогин профілю горизонтальної напрямної вентильованої фасадної системи по прототипу в горизонтальній площині склав Комп’ютерна верстка Л. Купенко 8 0,0104339мм, а профілю горизонтальної напрямної вентильованої фасадної системи, що заявляється, - 0,0104209мм (жорсткість підвищилася на 0,12%). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
