Закупорювальний засіб для посудини з рідиною

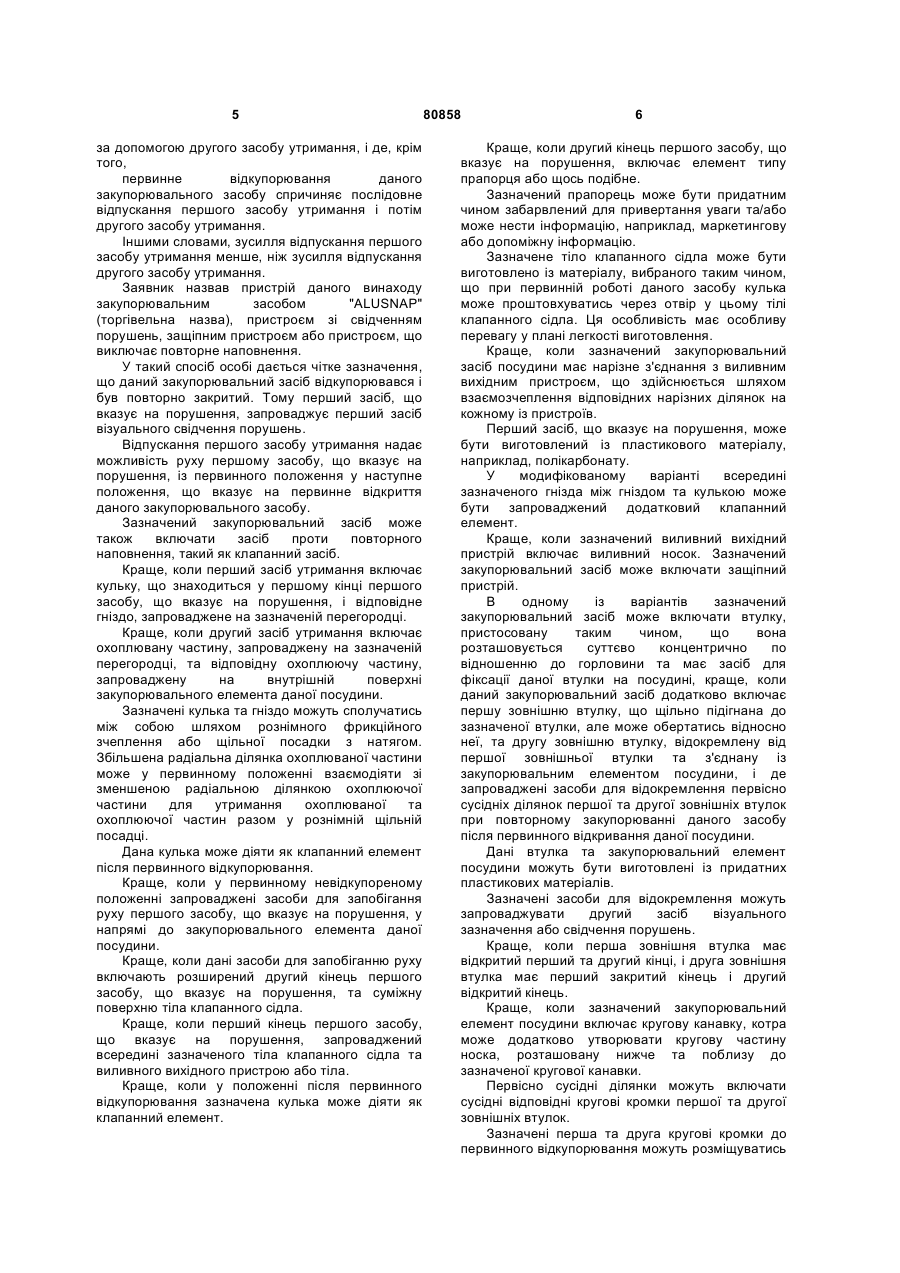

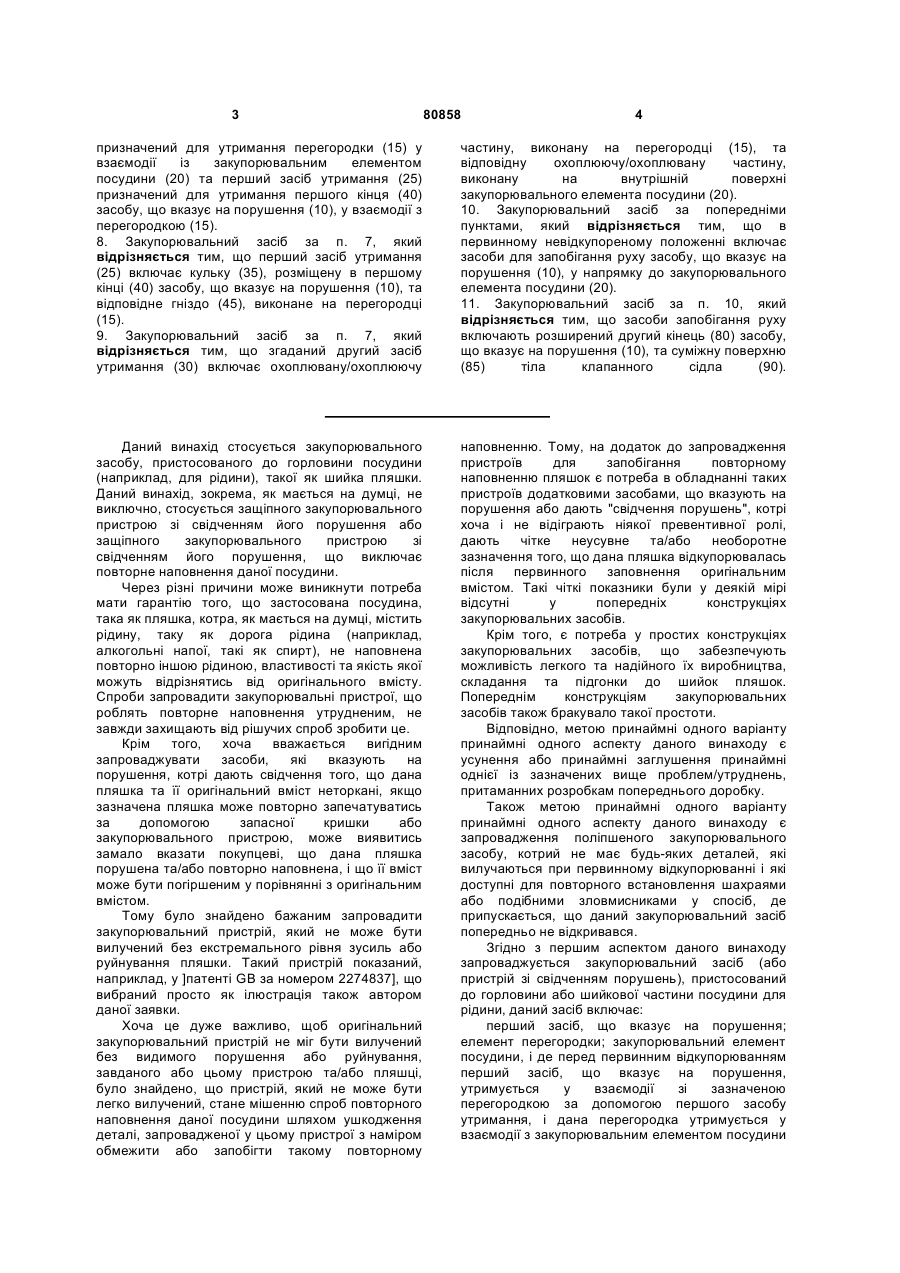

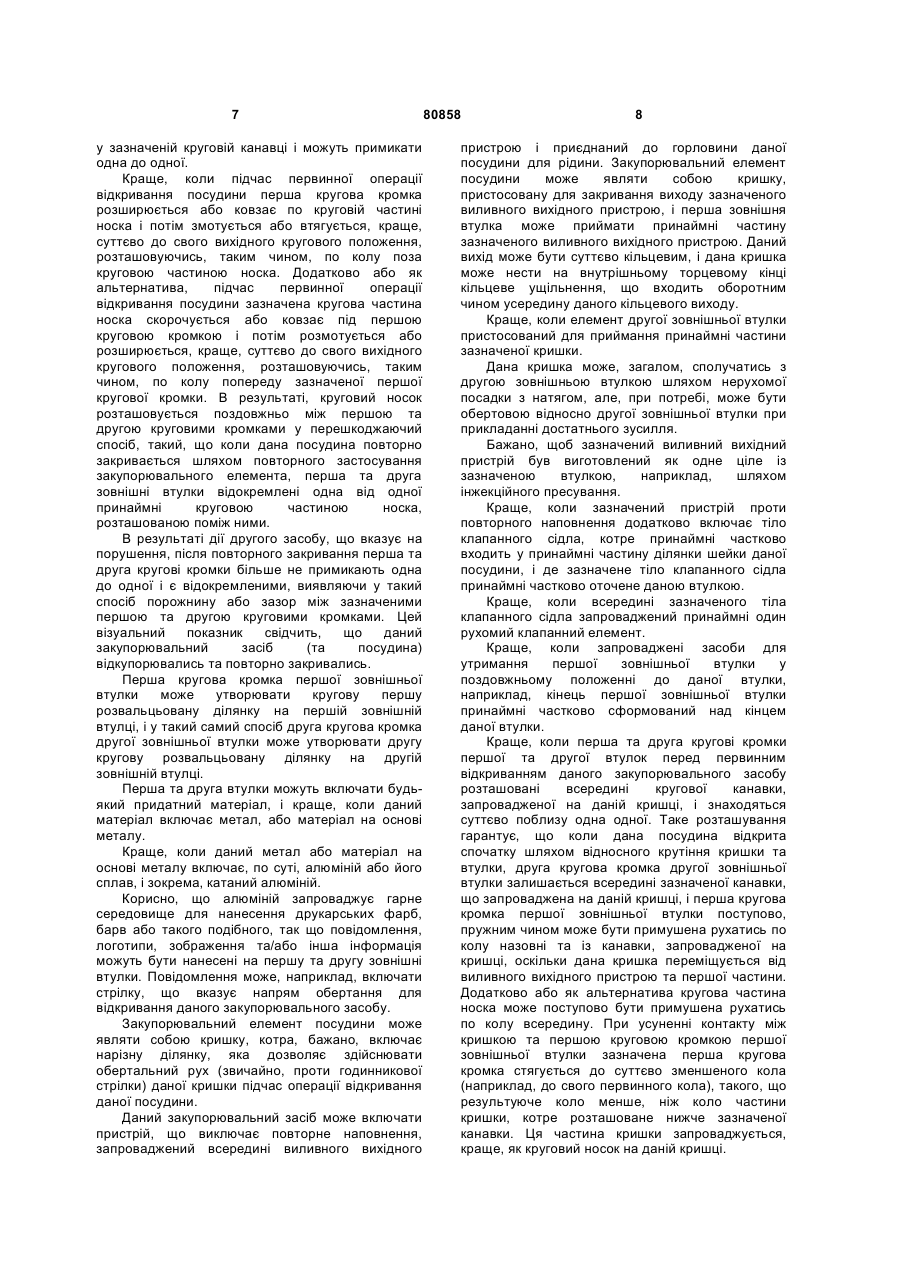

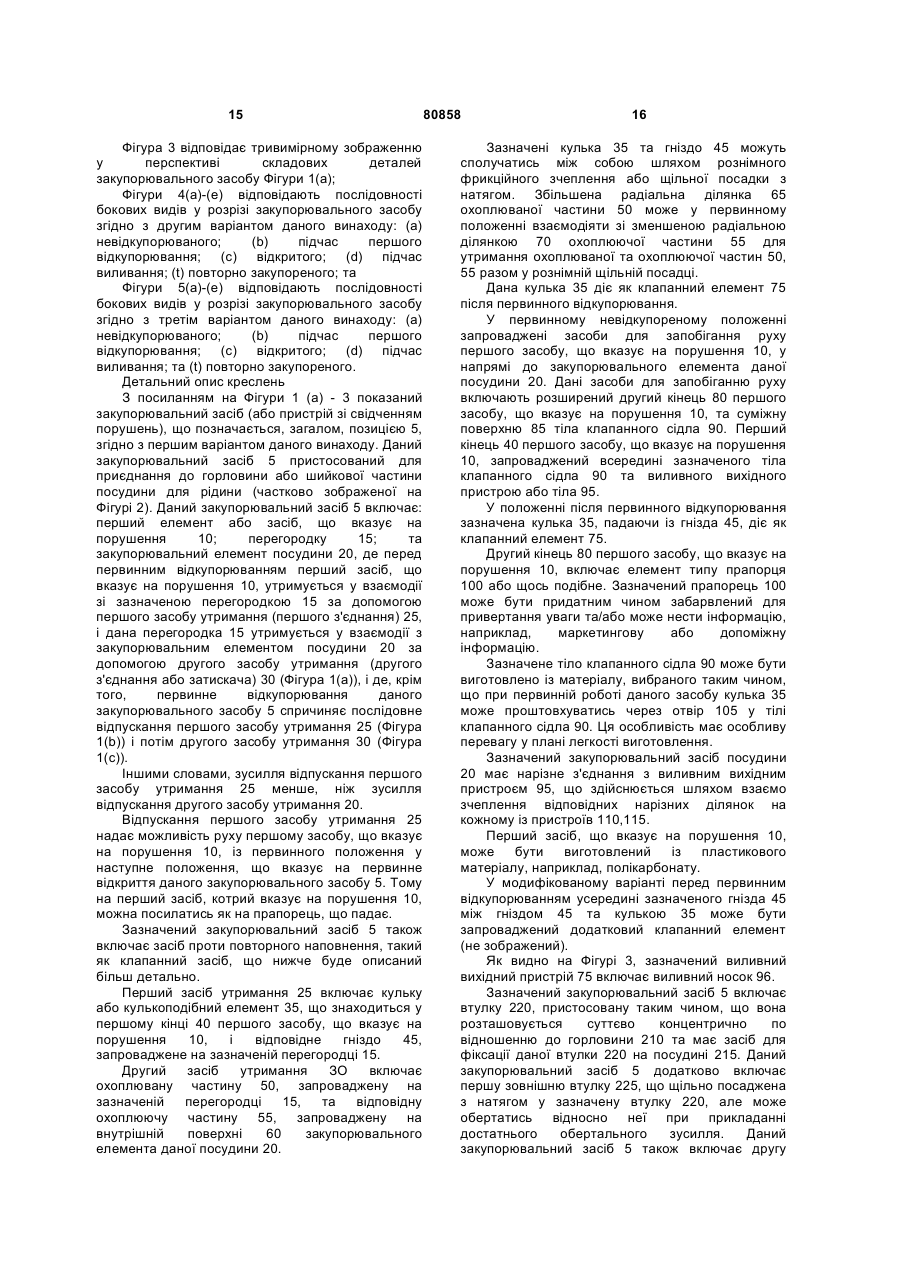

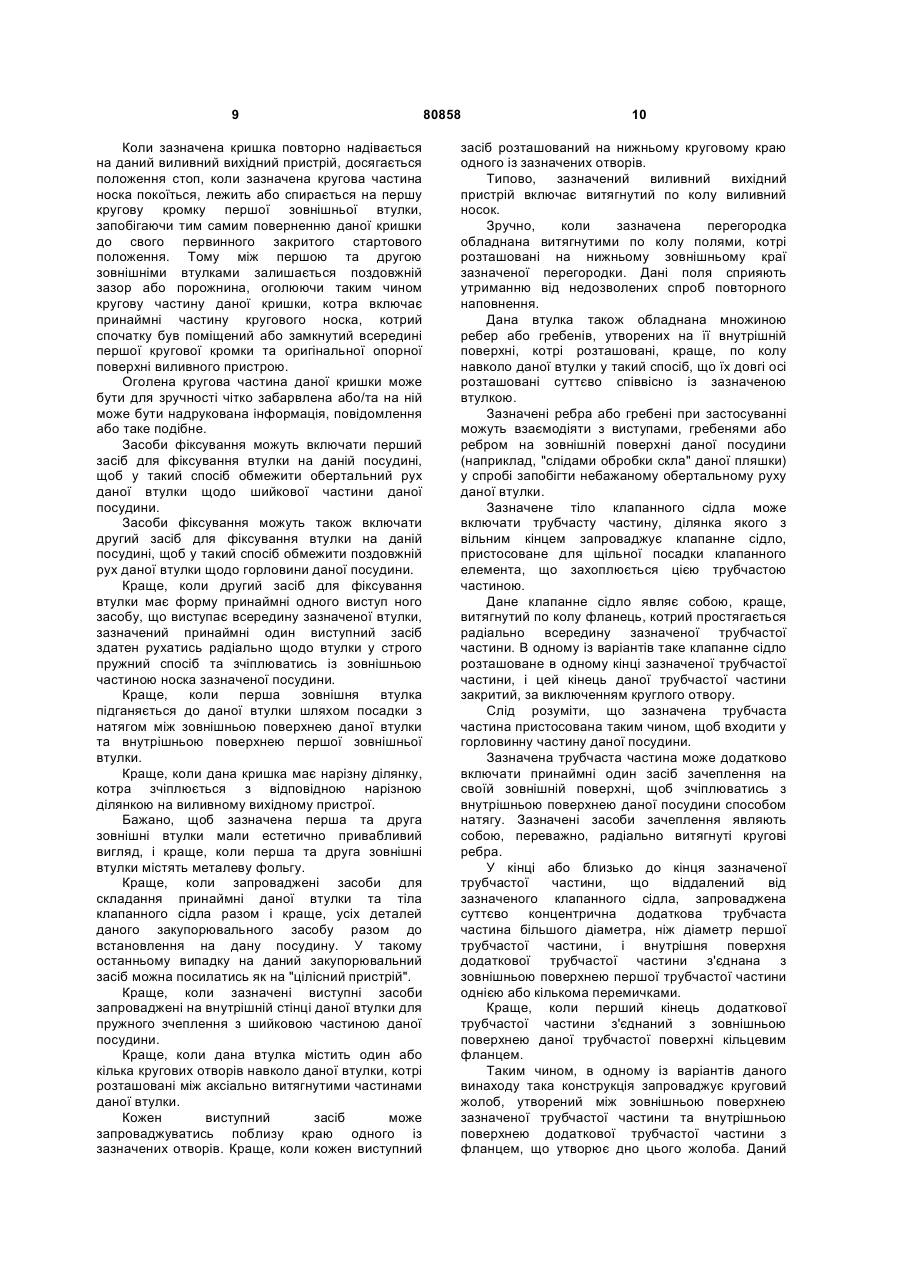

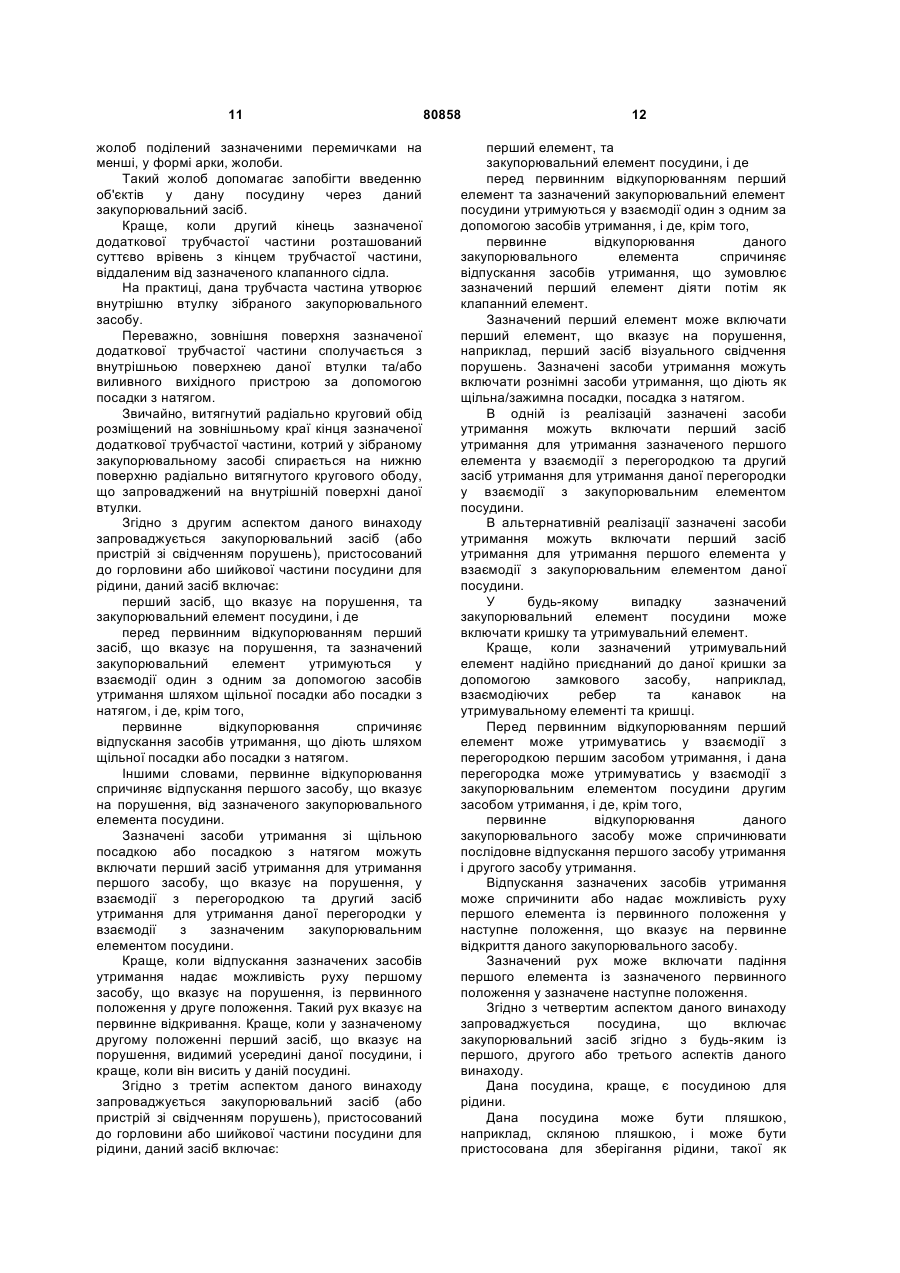

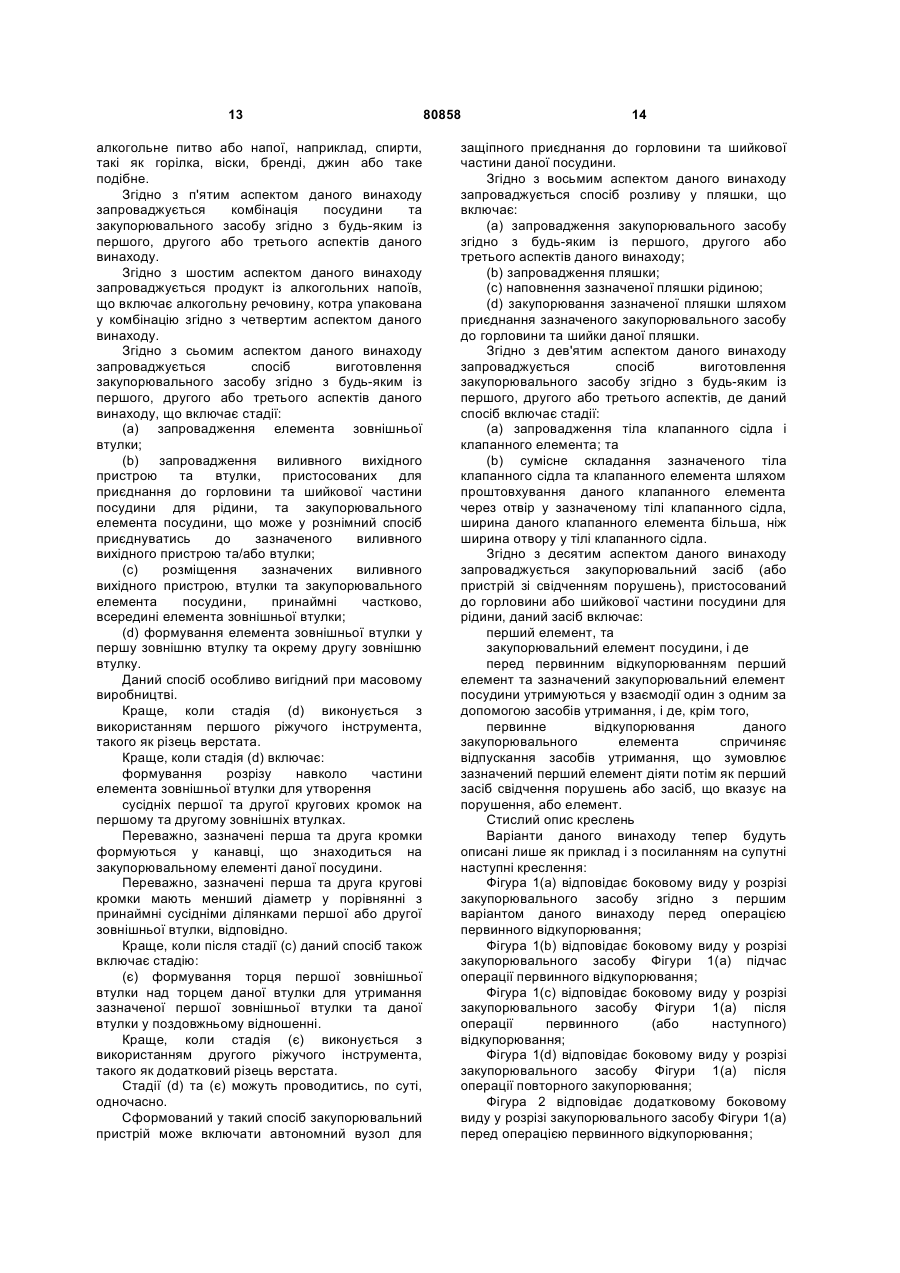

1. Закупорювальний засіб (5), пристосований до приєднання до горловини (210) або шийкової частини посудини для рідини, який включає: втулку (220), пристосовану таким чином, що вона розташовується суттєво концентрично по відношенню до горловини (210), засіб (325) для фіксації даної втулки (220) на посудині, виливний вихідний пристрій (95) з отвором для рідини, пристосований таким чином, щоб прикріплюватися до горловини (210) посудини, закупорювальний елемент посудини (20), поворотним чином пристосований на згаданому виливному вихідному пристрої (95), пристосований для того, щоб відкривати та закривати отвір для рідини виливного пристрою (95), пристрій, що виключає повторне наповнення (290), всередині згаданого виливного вихідного пристрою (95), причому згадана втулка (220) пристосована для приймання принаймні частини згаданого пристрою, що виключає повторне наповнення (290), причому згаданий пристрій, що виключає повторне наповнення (290), має трубчасту частину (410), вільний кінець (415) якої спрямовує тіло (90) до клапанного сідла (420), засіб, що вказує на порушення (10), що встановлено у згадану трубчасту частину (410), причому згаданий засіб, що вказує на порушення (10), містить перший кінець (40) і другий кінець (80), який відрізняється тим, що включає перший засіб утримання (25) для утримування першого кінця (40) засобу, що вказує на порушення (10), 2 (19) 1 3 80858 4 призначений для утримання перегородки (15) у взаємодії із закупорювальним елементом посудини (20) та перший засіб утримання (25) призначений для утримання першого кінця (40) засобу, що вказує на порушення (10), у взаємодії з перегородкою (15). 8. Закупорювальний засіб за п. 7, який відрізняється тим, що перший засіб утримання (25) включає кульку (35), розміщену в першому кінці (40) засобу, що вказує на порушення (10), та відповідне гніздо (45), виконане на перегородці (15). 9. Закупорювальний засіб за п. 7, який відрізняється тим, що згаданий другий засіб утримання (30) включає охоплювану/охоплюючу частину, виконану на перегородці (15), та відповідну охоплюючу/охоплювану частину, виконану на внутрішній поверхні закупорювального елемента посудини (20). 10. Закупорювальний засіб за попередніми пунктами, який відрізняється тим, що в первинному невідкупореному положенні включає засоби для запобігання руху засобу, що вказує на порушення (10), у напрямку до закупорювального елемента посудини (20). 11. Закупорювальний засіб за п. 10, який відрізняється тим, що засоби запобігання руху включають розширений другий кінець (80) засобу, що вказує на порушення (10), та суміжну поверхню (85) тіла клапанного сідла (90). Даний винахід стосується закупорювального засобу, пристосованого до горловини посудини (наприклад, для рідини), такої як шийка пляшки. Даний винахід, зокрема, як мається на думці, не виключно, стосується защіпного закупорювального пристрою зі свідченням його порушення або защіпного закупорювального пристрою зі свідченням його порушення, що виключає повторне наповнення даної посудини. Через різні причини може виникнути потреба мати гарантію того, що застосована посудина, така як пляшка, котра, як мається на думці, містить рідину, таку як дорога рідина (наприклад, алкогольні напої, такі як спирт), не наповнена повторно іншою рідиною, властивості та якість якої можуть відрізнятись від оригінального вмісту. Спроби запровадити закупорювальні пристрої, що роблять повторне наповнення утрудненим, не завжди захищають від рішучих спроб зробити це. Крім того, хоча вважається вигідним запроваджувати засоби, які вказують на порушення, котрі дають свідчення того, що дана пляшка та її оригінальний вміст неторкані, якщо зазначена пляшка може повторно запечатуватись за допомогою запасної кришки або закупорювального пристрою, може виявитись замало вказати покупцеві, що дана пляшка порушена та/або повторно наповнена, і що її вміст може бути погіршеним у порівнянні з оригінальним вмістом. Тому було знайдено бажаним запровадити закупорювальний пристрій, який не може бути вилучений без екстремального рівня зусиль або руйнування пляшки. Такий пристрій показаний, наприклад, у ]патенті GB за номером 2274837], що вибраний просто як ілюстрація також автором даної заявки. Хоча це дуже важливо, щоб оригінальний закупорювальний пристрій не міг бути вилучений без видимого порушення або руйнування, завданого або цьому пристрою та/або пляшці, було знайдено, що пристрій, який не може бути легко вилучений, стане мішенню спроб повторного наповнення даної посудини шляхом ушкодження деталі, запровадженої у цьому пристрої з наміром обмежити або запобігти такому повторному наповненню. Тому, на додаток до запровадження пристроїв для запобігання повторному наповненню пляшок є потреба в обладнанні таких пристроїв додатковими засобами, що вказують на порушення або дають "свідчення порушень", котрі хоча і не відіграють ніякої превентивної ролі, дають чітке неусувне та/або необоротне зазначення того, що дана пляшка відкупорювалась після первинного заповнення оригінальним вмістом. Такі чіткі показники були у деякій мірі відсутні у попередніх конструкціях закупорювальних засобів. Крім того, є потреба у простих конструкціях закупорювальних засобів, що забезпечують можливість легкого та надійного їх виробництва, складання та підгонки до шийок пляшок. Попереднім конструкціям закупорювальних засобів також бракувало такої простоти. Відповідно, метою принаймні одного варіанту принаймні одного аспекту даного винаходу є усунення або принаймні заглушення принаймні однієї із зазначених вище проблем/утруднень, притаманних розробкам попереднього доробку. Також метою принаймні одного варіанту принаймні одного аспекту даного винаходу є запровадження поліпшеного закупорювального засобу, котрий не має будь-яких деталей, які вилучаються при первинному відкупорюванні і які доступні для повторного встановлення шахраями або подібними зловмисниками у спосіб, де припускається, що даний закупорювальний засіб попередньо не відкривався. Згідно з першим аспектом даного винаходу запроваджується закупорювальний засіб (або пристрій зі свідченням порушень), пристосований до горловини або шийкової частини посудини для рідини, даний засіб включає: перший засіб, що вказує на порушення; елемент перегородки; закупорювальний елемент посудини, і де перед первинним відкупорюванням перший засіб, що вказує на порушення, утримується у взаємодії зі зазначеною перегородкою за допомогою першого засобу утримання, і дана перегородка утримується у взаємодії з закупорювальним елементом посудини 5 за допомогою другого засобу утримання, і де, крім того, первинне відкупорювання даного закупорювального засобу спричиняє послідовне відпускання першого засобу утримання і потім другого засобу утримання. Іншими словами, зусилля відпускання першого засобу утримання менше, ніж зусилля відпускання другого засобу утримання. Заявник назвав пристрій даного винаходу закупорювальним засобом "ALUSNAP" (торгівельна назва), пристроєм зі свідченням порушень, защіпним пристроєм або пристроєм, що виключає повторне наповнення. У такий спосіб особі дається чітке зазначення, що даний закупорювальний засіб відкупорювався і був повторно закритий. Тому перший засіб, що вказує на порушення, запроваджує перший засіб візуального свідчення порушень. Відпускання першого засобу утримання надає можливість руху першому засобу, що вказує на порушення, із первинного положення у наступне положення, що вказує на первинне відкриття даного закупорювального засобу. Зазначений закупорювальний засіб може також включати засіб проти повторного наповнення, такий як клапанний засіб. Краще, коли перший засіб утримання включає кульку, що знаходиться у першому кінці першого засобу, що вказує на порушення, і відповідне гніздо, запроваджене на зазначеній перегородці. Краще, коли другий засіб утримання включає охоплювану частину, запроваджену на зазначеній перегородці, та відповідну охоплюючу частину, запроваджену на внутрішній поверхні закупорювального елемента даної посудини. Зазначені кулька та гніздо можуть сполучатись між собою шляхом рознімного фрикційного зчеплення або щільної посадки з натягом. Збільшена радіальна ділянка охоплюваної частини може у первинному положенні взаємодіяти зі зменшеною радіальною ділянкою охоплюючої частини для утримання охоплюваної та охоплюючої частин разом у рознімній щільній посадці. Дана кулька може діяти як клапанний елемент після первинного відкупорювання. Краще, коли у первинному невідкупореному положенні запроваджені засоби для запобігання руху першого засобу, що вказує на порушення, у напрямі до закупорювального елемента даної посудини. Краще, коли дані засоби для запобіганню руху включають розширений другий кінець першого засобу, що вказує на порушення, та суміжну поверхню тіла клапанного сідла. Краще, коли перший кінець першого засобу, що вказує на порушення, запроваджений всередині зазначеного тіла клапанного сідла та виливного вихідного пристрою або тіла. Краще, коли у положенні після первинного відкупорювання зазначена кулька може діяти як клапанний елемент. 80858 6 Краще, коли другий кінець першого засобу, що вказує на порушення, включає елемент типу прапорця або щось подібне. Зазначений прапорець може бути придатним чином забарвлений для привертання уваги та/або може нести інформацію, наприклад, маркетингову або допоміжну інформацію. Зазначене тіло клапанного сідла може бути виготовлено із матеріалу, вибраного таким чином, що при первинній роботі даного засобу кулька може проштовхуватись через отвір у цьому тілі клапанного сідла. Ця особливість має особливу перевагу у плані легкості виготовлення. Краще, коли зазначений закупорювальний засіб посудини має нарізне з'єднання з виливним вихідним пристроєм, що здійснюється шляхом взаємозчеплення відповідних нарізних ділянок на кожному із пристроїв. Перший засіб, що вказує на порушення, може бути виготовлений із пластикового матеріалу, наприклад, полікарбонату. У модифікованому варіанті всередині зазначеного гнізда між гніздом та кулькою може бути запроваджений додатковий клапанний елемент. Краще, коли зазначений виливний вихідний пристрій включає виливний носок. Зазначений закупорювальний засіб може включати защіпний пристрій. В одному із варіантів зазначений закупорювальний засіб може включати втулку, пристосовану таким чином, що вона розташовується суттєво концентрично по відношенню до горловини та має засіб для фіксації даної втулки на посудині, краще, коли даний закупорювальний засіб додатково включає першу зовнішню втулку, що щільно підігнана до зазначеної втулки, але може обертатись відносно неї, та другу зовнішню втулку, відокремлену від першої зовнішньої втулки та з'єднану із закупорювальним елементом посудини, і де запроваджені засоби для відокремлення первісно сусідніх ділянок першої та другої зовнішніх втулок при повторному закупорюванні даного засобу після первинного відкривання даної посудини. Дані втулка та закупорювальний елемент посудини можуть бути виготовлені із придатних пластикових матеріалів. Зазначені засоби для відокремлення можуть запроваджувати другий засіб візуального зазначення або свідчення порушень. Краще, коли перша зовнішня втулка має відкритий перший та другий кінці, і друга зовнішня втулка має перший закритий кінець і другий відкритий кінець. Краще, коли зазначений закупорювальний елемент посудини включає кругову канавку, котра може додатково утворювати кругову частину носка, розташовану нижче та поблизу до зазначеної кругової канавки. Первісно сусідні ділянки можуть включати сусідні відповідні кругові кромки першої та другої зовнішніх втулок. Зазначені перша та друга кругові кромки до первинного відкупорювання можуть розміщуватись 7 у зазначеній круговій канавці і можуть примикати одна до одної. Краще, коли підчас первинної операції відкривання посудини перша кругова кромка розширюється або ковзає по круговій частині носка і потім змотується або втягується, краще, суттєво до свого вихідного кругового положення, розташовуючись, таким чином, по колу поза круговою частиною носка. Додатково або як альтернатива, підчас первинної операції відкривання посудини зазначена кругова частина носка скорочується або ковзає під першою круговою кромкою і потім розмотується або розширюється, краще, суттєво до свого вихідного кругового положення, розташовуючись, таким чином, по колу попереду зазначеної першої кругової кромки. В результаті, круговий носок розташовується поздовжньо між першою та другою круговими кромками у перешкоджаючий спосіб, такий, що коли дана посудина повторно закривається шляхом повторного застосування закупорювального елемента, перша та друга зовнішні втулки відокремлені одна від одної принаймні круговою частиною носка, розташованою поміж ними. В результаті дії другого засобу, що вказує на порушення, після повторного закривання перша та друга кругові кромки більше не примикають одна до одної і є відокремленими, виявляючи у такий спосіб порожнину або зазор між зазначеними першою та другою круговими кромками. Цей візуальний показник свідчить, що даний закупорювальний засіб (та посудина) відкупорювались та повторно закривались. Перша кругова кромка першої зовнішньої втулки може утворювати кругову першу розвальцьовану ділянку на першій зовнішній втулці, і у такий самий спосіб друга кругова кромка другої зовнішньої втулки може утворювати другу кругову розвальцьовану ділянку на другій зовнішній втулці. Перша та друга втулки можуть включати будьякий придатний матеріал, і краще, коли даний матеріал включає метал, або матеріал на основі металу. Краще, коли даний метал або матеріал на основі металу включає, по суті, алюміній або його сплав, і зокрема, катаний алюміній. Корисно, що алюміній запроваджує гарне середовище для нанесення друкарських фарб, барв або такого подібного, так що повідомлення, логотипи, зображення та/або інша інформація можуть бути нанесені на першу та другу зовнішні втулки. Повідомлення може, наприклад, включати стрілку, що вказує напрям обертання для відкривання даного закупорювального засобу. Закупорювальний елемент посудини може являти собою кришку, котра, бажано, включає нарізну ділянку, яка дозволяє здійснювати обертальний рух (звичайно, проти годинникової стрілки) даної кришки підчас операції відкривання даної посудини. Даний закупорювальний засіб може включати пристрій, що виключає повторне наповнення, запроваджений всередині виливного вихідного 80858 8 пристрою і приєднаний до горловини даної посудини для рідини. Закупорювальний елемент посудини може являти собою кришку, пристосовану для закривання виходу зазначеного виливного вихідного пристрою, і перша зовнішня втулка може приймати принаймні частину зазначеного виливного вихідного пристрою. Даний вихід може бути суттєво кільцевим, і дана кришка може нести на внутрішньому торцевому кінці кільцеве ущільнення, що входить оборотним чином усередину даного кільцевого виходу. Краще, коли елемент другої зовнішньої втулки пристосований для приймання принаймні частини зазначеної кришки. Дана кришка може, загалом, сполучатись з другою зовнішньою втулкою шляхом нерухомої посадки з натягом, але, при потребі, може бути обертовою відносно другої зовнішньої втулки при прикладанні достатнього зусилля. Бажано, щоб зазначений виливний вихідний пристрій був виготовлений як одне ціле із зазначеною втулкою, наприклад, шляхом інжекційного пресування. Краще, коли зазначений пристрій проти повторного наповнення додатково включає тіло клапанного сідла, котре принаймні частково входить у принаймні частину ділянки шейки даної посудини, і де зазначене тіло клапанного сідла принаймні частково оточене даною втулкою. Краще, коли всередині зазначеного тіла клапанного сідла запроваджений принаймні один рухомий клапанний елемент. Краще, коли запроваджені засоби для утримання першої зовнішньої втулки у поздовжньому положенні до даної втулки, наприклад, кінець першої зовнішньої втулки принаймні частково сформований над кінцем даної втулки. Краще, коли перша та друга кругові кромки першої та другої втулок перед первинним відкриванням даного закупорювального засобу розташовані всередині кругової канавки, запровадженої на даній кришці, і знаходяться суттєво поблизу одна одної. Таке розташування гарантує, що коли дана посудина відкрита спочатку шляхом відносного крутіння кришки та втулки, друга кругова кромка другої зовнішньої втулки залишається всередині зазначеної канавки, що запроваджена на даній кришці, і перша кругова кромка першої зовнішньої втулки поступово, пружним чином може бути примушена рухатись по колу назовні та із канавки, запровадженої на кришці, оскільки дана кришка переміщується від виливного вихідного пристрою та першої частини. Додатково або як альтернатива кругова частина носка може поступово бути примушена рухатись по колу всередину. При усуненні контакту між кришкою та першою круговою кромкою першої зовнішньої втулки зазначена перша кругова кромка стягується до суттєво зменшеного кола (наприклад, до свого первинного кола), такого, що результуюче коло менше, ніж коло частини кришки, котре розташоване нижче зазначеної канавки. Ця частина кришки запроваджується, краще, як круговий носок на даній кришці. 9 Коли зазначена кришка повторно надівається на даний виливний вихідний пристрій, досягається положення стоп, коли зазначена кругова частина носка покоїться, лежить або спирається на першу кругову кромку першої зовнішньої втулки, запобігаючи тим самим поверненню даної кришки до свого первинного закритого стартового положення. Тому між першою та другою зовнішніми втулками залишається поздовжній зазор або порожнина, оголюючи таким чином кругову частину даної кришки, котра включає принаймні частину кругового носка, котрий спочатку був поміщений або замкнутий всередині першої кругової кромки та оригінальної опорної поверхні виливного пристрою. Оголена кругова частина даної кришки може бути для зручності чітко забарвлена або/та на ній може бути надрукована інформація, повідомлення або таке подібне. Засоби фіксування можуть включати перший засіб для фіксування втулки на даній посудині, щоб у такий спосіб обмежити обертальний рух даної втулки щодо шийкової частини даної посудини. Засоби фіксування можуть також включати другий засіб для фіксування втулки на даній посудині, щоб у такий спосіб обмежити поздовжній рух даної втулки щодо горловини даної посудини. Краще, коли другий засіб для фіксування втулки має форму принаймні одного виступ ного засобу, що виступає всередину зазначеної втулки, зазначений принаймні один виступний засіб здатен рухатись радіально щодо втулки у строго пружний спосіб та зчіплюватись із зовнішньою частиною носка зазначеної посудини. Краще, коли перша зовнішня втулка підганяється до даної втулки шляхом посадки з натягом між зовнішньою поверхнею даної втулки та внутрішньою поверхнею першої зовнішньої втулки. Краще, коли дана кришка має нарізну ділянку, котра зчіплюється з відповідною нарізною ділянкою на виливному вихідному пристрої. Бажано, щоб зазначена перша та друга зовнішні втулки мали естетично привабливий вигляд, і краще, коли перша та друга зовнішні втулки містять металеву фольгу. Краще, коли запроваджені засоби для складання принаймні даної втулки та тіла клапанного сідла разом і краще, усіх деталей даного закупорювального засобу разом до встановлення на дану посудину. У такому останньому випадку на даний закупорювальний засіб можна посилатись як на "цілісний пристрій". Краще, коли зазначені виступні засоби запроваджені на внутрішній стінці даної втулки для пружного зчеплення з шийковою частиною даної посудини. Краще, коли дана втулка містить один або кілька кругових отворів навколо даної втулки, котрі розташовані між аксіально витягнутими частинами даної втулки. Кожен виступний засіб може запроваджуватись поблизу краю одного із зазначених отворів. Краще, коли кожен виступний 80858 10 засіб розташований на нижньому круговому краю одного із зазначених отворів. Типово, зазначений виливний вихідний пристрій включає витягнутий по колу виливний носок. Зручно, коли зазначена перегородка обладнана витягнутими по колу полями, котрі розташовані на нижньому зовнішньому краї зазначеної перегородки. Дані поля сприяють утриманню від недозволених спроб повторного наповнення. Дана втулка також обладнана множиною ребер або гребенів, утворених на її внутрішній поверхні, котрі розташовані, краще, по колу навколо даної втулки у такий спосіб, що їх довгі осі розташовані суттєво співвісно із зазначеною втулкою. Зазначені ребра або гребені при застосуванні можуть взаємодіяти з виступами, гребенями або ребром на зовнішній поверхні даної посудини (наприклад, "слідами обробки скла" даної пляшки) у спробі запобігти небажаному обертальному руху даної втулки. Зазначене тіло клапанного сідла може включати трубчасту частину, ділянка якого з вільним кінцем запроваджує клапанне сідло, пристосоване для щільної посадки клапанного елемента, що захоплюється цією трубчастою частиною. Дане клапанне сідло являє собою, краще, витягнутий по колу фланець, котрий простягається радіально всередину зазначеної трубчастої частини. В одному із варіантів таке клапанне сідло розташоване в одному кінці зазначеної трубчастої частини, і цей кінець даної трубчастої частини закритий, за виключенням круглого отвору. Слід розуміти, що зазначена трубчаста частина пристосована таким чином, щоб входити у горловинну частину даної посудини. Зазначена трубчаста частина може додатково включати принаймні один засіб зачеплення на своїй зовнішній поверхні, щоб зчіплюватись з внутрішньою поверхнею даної посудини способом натягу. Зазначені засоби зачеплення являють собою, переважно, радіально витягнуті кругові ребра. У кінці або близько до кінця зазначеної трубчастої частини, що віддалений від зазначеного клапанного сідла, запроваджена суттєво концентрична додаткова трубчаста частина більшого діаметра, ніж діаметр першої трубчастої частини, і внутрішня поверхня додаткової трубчастої частини з'єднана з зовнішньою поверхнею першої трубчастої частини однією або кількома перемичками. Краще, коли перший кінець додаткової трубчастої частини з'єднаний з зовнішньою поверхнею даної трубчастої поверхні кільцевим фланцем. Таким чином, в одному із варіантів даного винаходу така конструкція запроваджує круговий жолоб, утворений між зовнішньою поверхнею зазначеної трубчастої частини та внутрішньою поверхнею додаткової трубчастої частини з фланцем, що утворює дно цього жолоба. Даний 11 жолоб поділений зазначеними перемичками на менші, у формі арки, жолоби. Такий жолоб допомагає запобігти введенню об'єктів у дану посудину через даний закупорювальний засіб. Краще, коли другий кінець зазначеної додаткової трубчастої частини розташований суттєво врівень з кінцем трубчастої частини, віддаленим від зазначеного клапанного сідла. На практиці, дана трубчаста частина утворює внутрішню втулку зібраного закупорювального засобу. Переважно, зовнішня поверхня зазначеної додаткової трубчастої частини сполучається з внутрішньою поверхнею даної втулки та/або виливного вихідного пристрою за допомогою посадки з натягом. Звичайно, витягнутий радіально круговий обід розміщений на зовнішньому краї кінця зазначеної додаткової трубчастої частини, котрий у зібраному закупорювальному засобі спирається на нижню поверхню радіально витягнутого кругового ободу, що запроваджений на внутрішній поверхні даної втулки. Згідно з другим аспектом даного винаходу запроваджується закупорювальний засіб (або пристрій зі свідченням порушень), пристосований до горловини або шийкової частини посудини для рідини, даний засіб включає: перший засіб, що вказує на порушення, та закупорювальний елемент посудини, і де перед первинним відкупорюванням перший засіб, що вказує на порушення, та зазначений закупорювальний елемент утримуються у взаємодії один з одним за допомогою засобів утримання шляхом щільної посадки або посадки з натягом, і де, крім того, первинне відкупорювання спричиняє відпускання засобів утримання, що діють шляхом щільної посадки або посадки з натягом. Іншими словами, первинне відкупорювання спричиняє відпускання першого засобу, що вказує на порушення, від зазначеного закупорювального елемента посудини. Зазначені засоби утримання зі щільною посадкою або посадкою з натягом можуть включати перший засіб утримання для утримання першого засобу, що вказує на порушення, у взаємодії з перегородкою та другий засіб утримання для утримання даної перегородки у взаємодії з зазначеним закупорювальним елементом посудини. Краще, коли відпускання зазначених засобів утримання надає можливість руху першому засобу, що вказує на порушення, із первинного положення у друге положення. Такий рух вказує на первинне відкривання. Краще, коли у зазначеному другому положенні перший засіб, що вказує на порушення, видимий усередині даної посудини, і краще, коли він висить у даній посудині. Згідно з третім аспектом даного винаходу запроваджується закупорювальний засіб (або пристрій зі свідченням порушень), пристосований до горловини або шийкової частини посудини для рідини, даний засіб включає: 80858 12 перший елемент, та закупорювальний елемент посудини, і де перед первинним відкупорюванням перший елемент та зазначений закупорювальний елемент посудини утримуються у взаємодії один з одним за допомогою засобів утримання, і де, крім того, первинне відкупорювання даного закупорювального елемента спричиняє відпускання засобів утримання, що зумовлює зазначений перший елемент діяти потім як клапанний елемент. Зазначений перший елемент може включати перший елемент, що вказує на порушення, наприклад, перший засіб візуального свідчення порушень. Зазначені засоби утримання можуть включати рознімні засоби утримання, що діють як щільна/зажимна посадки, посадка з натягом. В одній із реалізацій зазначені засоби утримання можуть включати перший засіб утримання для утримання зазначеного першого елемента у взаємодії з перегородкою та другий засіб утримання для утримання даної перегородки у взаємодії з закупорювальним елементом посудини. В альтернативній реалізації зазначені засоби утримання можуть включати перший засіб утримання для утримання першого елемента у взаємодії з закупорювальним елементом даної посудини. У будь-якому випадку зазначений закупорювальний елемент посудини може включати кришку та утримувальний елемент. Краще, коли зазначений утримувальний елемент надійно приєднаний до даної кришки за допомогою замкового засобу, наприклад, взаємодіючих ребер та канавок на утримувальному елементі та кришці. Перед первинним відкупорюванням перший елемент може утримуватись у взаємодії з перегородкою першим засобом утримання, і дана перегородка може утримуватись у взаємодії з закупорювальним елементом посудини другим засобом утримання, і де, крім того, первинне відкупорювання даного закупорювального засобу може спричинювати послідовне відпускання першого засобу утримання і другого засобу утримання. Відпускання зазначених засобів утримання може спричинити або надає можливість руху першого елемента із первинного положення у наступне положення, що вказує на первинне відкриття даного закупорювального засобу. Зазначений рух може включати падіння першого елемента із зазначеного первинного положення у зазначене наступне положення. Згідно з четвертим аспектом даного винаходу запроваджується посудина, що включає закупорювальний засіб згідно з будь-яким із першого, другого або третього аспектів даного винаходу. Дана посудина, краще, є посудиною для рідини. Дана посудина може бути пляшкою, наприклад, скляною пляшкою, і може бути пристосована для зберігання рідини, такої як 13 алкогольне питво або напої, наприклад, спирти, такі як горілка, віски, бренді, джин або таке подібне. Згідно з п'ятим аспектом даного винаходу запроваджується комбінація посудини та закупорювального засобу згідно з будь-яким із першого, другого або третього аспектів даного винаходу. Згідно з шостим аспектом даного винаходу запроваджується продукт із алкогольних напоїв, що включає алкогольну речовину, котра упакована у комбінацію згідно з четвертим аспектом даного винаходу. Згідно з сьомим аспектом даного винаходу запроваджується спосіб виготовлення закупорювального засобу згідно з будь-яким із першого, другого або третього аспектів даного винаходу, що включає стадії: (a) запровадження елемента зовнішньої втулки; (b) запровадження виливного вихідного пристрою та втулки, пристосованих для приєднання до горловини та шийкової частини посудини для рідини, та закупорювального елемента посудини, що може у рознімний спосіб приєднуватись до зазначеного виливного вихідного пристрою та/або втулки; (c) розміщення зазначених виливного вихідного пристрою, втулки та закупорювального елемента посудини, принаймні частково, всередині елемента зовнішньої втулки; (d) формування елемента зовнішньої втулки у першу зовнішню втулку та окрему другу зовнішню втулку. Даний спосіб особливо вигідний при масовому виробництві. Краще, коли стадія (d) виконується з використанням першого ріжучого інструмента, такого як різець верстата. Краще, коли стадія (d) включає: формування розрізу навколо частини елемента зовнішньої втулки для утворення сусідніх першої та другої кругових кромок на першому та другому зовнішніх втулках. Переважно, зазначені перша та друга кромки формуються у канавці, що знаходиться на закупорювальному елементі даної посудини. Переважно, зазначені перша та друга кругові кромки мають менший діаметр у порівнянні з принаймні сусідніми ділянками першої або другої зовнішньої втулки, відповідно. Краще, коли після стадії (с) даний спосіб також включає стадію: (є) формування торця першої зовнішньої втулки над торцем даної втулки для утримання зазначеної першої зовнішньої втулки та даної втулки у поздовжньому відношенні. Краще, коли стадія (є) виконується з використанням другого ріжучого інструмента, такого як додатковий різець верстата. Стадії (d) та (є) можуть проводитись, по суті, одночасно. Сформований у такий спосіб закупорювальний пристрій може включати автономний вузол для 80858 14 защіпного приєднання до горловини та шийкової частини даної посудини. Згідно з восьмим аспектом даного винаходу запроваджується спосіб розливу у пляшки, що включає: (a) запровадження закупорювального засобу згідно з будь-яким із першого, другого або третього аспектів даного винаходу; (b) запровадження пляшки; (c) наповнення зазначеної пляшки рідиною; (d) закупорювання зазначеної пляшки шляхом приєднання зазначеного закупорювального засобу до горловини та шийки даної пляшки. Згідно з дев'ятим аспектом даного винаходу запроваджується спосіб виготовлення закупорювального засобу згідно з будь-яким із першого, другого або третього аспектів, де даний спосіб включає стадії: (a) запровадження тіла клапанного сідла і клапанного елемента; та (b) сумісне складання зазначеного тіла клапанного сідла та клапанного елемента шляхом проштовхування даного клапанного елемента через отвір у зазначеному тілі клапанного сідла, ширина даного клапанного елемента більша, ніж ширина отвору у тілі клапанного сідла. Згідно з десятим аспектом даного винаходу запроваджується закупорювальний засіб (або пристрій зі свідченням порушень), пристосований до горловини або шийкової частини посудини для рідини, даний засіб включає: перший елемент, та закупорювальний елемент посудини, і де перед первинним відкупорюванням перший елемент та зазначений закупорювальний елемент посудини утримуються у взаємодії один з одним за допомогою засобів утримання, і де, крім того, первинне відкупорювання даного закупорювального елемента спричиняє відпускання засобів утримання, що зумовлює зазначений перший елемент діяти потім як перший засіб свідчення порушень або засіб, що вказує на порушення, або елемент. Стислий опис креслень Варіанти даного винаходу тепер будуть описані лише як приклад і з посиланням на супутні наступні креслення: Фігура 1(а) відповідає боковому виду у розрізі закупорювального засобу згідно з першим варіантом даного винаходу перед операцією первинного відкупорювання; Фігура 1(b) відповідає боковому виду у розрізі закупорювального засобу Фігури 1(а) підчас операції первинного відкупорювання; Фігура 1(с) відповідає боковому виду у розрізі закупорювального засобу Фігури 1(а) після операції первинного (або наступного) відкупорювання; Фігура 1(d) відповідає боковому виду у розрізі закупорювального засобу Фігури 1(а) після операції повторного закупорювання; Фігура 2 відповідає додатковому боковому виду у розрізі закупорювального засобу Фігури 1(а) перед операцією первинного відкупорювання; 15 Фігура 3 відповідає тривимірному зображенню у перспективі складових деталей закупорювального засобу Фігури 1(а); Фігури 4(а)-(e) відповідають послідовності бокових видів у розрізі закупорювального засобу згідно з другим варіантом даного винаходу: (а) невідкупорюваного; (b) підчас першого відкупорювання; (с) відкритого; (d) підчас виливання; (t) повторно закупореного; та Фігури 5(а)-(e) відповідають послідовності бокових видів у розрізі закупорювального засобу згідно з третім варіантом даного винаходу: (а) невідкупорюваного; (b) підчас першого відкупорювання; (с) відкритого; (d) підчас виливання; та (t) повторно закупореного. Детальний опис креслень З посиланням на Фігури 1 (а) - 3 показаний закупорювальний засіб (або пристрій зі свідченням порушень), що позначається, загалом, позицією 5, згідно з першим варіантом даного винаходу. Даний закупорювальний засіб 5 пристосований для приєднання до горловини або шийкової частини посудини для рідини (частково зображеної на Фігурі 2). Даний закупорювальний засіб 5 включає: перший елемент або засіб, що вказує на порушення 10; перегородку 15; та закупорювальний елемент посудини 20, де перед первинним відкупорюванням перший засіб, що вказує на порушення 10, утримується у взаємодії зі зазначеною перегородкою 15 за допомогою першого засобу утримання (першого з'єднання) 25, і дана перегородка 15 утримується у взаємодії з закупорювальним елементом посудини 20 за допомогою другого засобу утримання (другого з'єднання або затискача) 30 (Фігура 1(а)), і де, крім того, первинне відкупорювання даного закупорювального засобу 5 спричиняє послідовне відпускання першого засобу утримання 25 (Фігура 1(b)) і потім другого засобу утримання 30 (Фігура 1(с)). Іншими словами, зусилля відпускання першого засобу утримання 25 менше, ніж зусилля відпускання другого засобу утримання 20. Відпускання першого засобу утримання 25 надає можливість руху першому засобу, що вказує на порушення 10, із первинного положення у наступне положення, що вказує на первинне відкриття даного закупорювального засобу 5. Тому на перший засіб, котрий вказує на порушення 10, можна посилатись як на прапорець, що падає. Зазначений закупорювальний засіб 5 також включає засіб проти повторного наповнення, такий як клапанний засіб, що нижче буде описаний більш детально. Перший засіб утримання 25 включає кульку або кулькоподібний елемент 35, що знаходиться у першому кінці 40 першого засобу, що вказує на порушення 10, і відповідне гніздо 45, запроваджене на зазначеній перегородці 15. Другий засіб утримання ЗО включає охоплювану частину 50, запроваджену на зазначеній перегородці 15, та відповідну охоплюючу частину 55, запроваджену на внутрішній поверхні 60 закупорювального елемента даної посудини 20. 80858 16 Зазначені кулька 35 та гніздо 45 можуть сполучатись між собою шляхом рознімного фрикційного зчеплення або щільної посадки з натягом. Збільшена радіальна ділянка 65 охоплюваної частини 50 може у первинному положенні взаємодіяти зі зменшеною радіальною ділянкою 70 охоплюючої частини 55 для утримання охоплюваної та охоплюючої частин 50, 55 разом у рознімній щільній посадці. Дана кулька 35 діє як клапанний елемент 75 після первинного відкупорювання. У первинному невідкупореному положенні запроваджені засоби для запобігання руху першого засобу, що вказує на порушення 10, у напрямі до закупорювального елемента даної посудини 20. Дані засоби для запобіганню руху включають розширений другий кінець 80 першого засобу, що вказує на порушення 10, та суміжну поверхню 85 тіла клапанного сідла 90. Перший кінець 40 першого засобу, що вказує на порушення 10, запроваджений всередині зазначеного тіла клапанного сідла 90 та виливного вихідного пристрою або тіла 95. У положенні після первинного відкупорювання зазначена кулька 35, падаючи із гнізда 45, діє як клапанний елемент 75. Другий кінець 80 першого засобу, що вказує на порушення 10, включає елемент типу прапорця 100 або щось подібне. Зазначений прапорець 100 може бути придатним чином забарвлений для привертання уваги та/або може нести інформацію, наприклад, маркетингову або допоміжну інформацію. Зазначене тіло клапанного сідла 90 може бути виготовлено із матеріалу, вибраного таким чином, що при первинній роботі даного засобу кулька 35 може проштовхуватись через отвір 105 у тілі клапанного сідла 90. Ця особливість має особливу перевагу у плані легкості виготовлення. Зазначений закупорювальний засіб посудини 20 має нарізне з'єднання з виливним вихідним пристроєм 95, що здійснюється шляхом взаємо зчеплення відповідних нарізних ділянок на кожному із пристроїв 110,115. Перший засіб, що вказує на порушення 10, може бути виготовлений із пластикового матеріалу, наприклад, полікарбонату. У модифікованому варіанті перед первинним відкупорюванням усередині зазначеного гнізда 45 між гніздом 45 та кулькою 35 може бути запроваджений додатковий клапанний елемент (не зображений). Як видно на Фігурі 3, зазначений виливний вихідний пристрій 75 включає виливний носок 96. Зазначений закупорювальний засіб 5 включає втулку 220, пристосовану таким чином, що вона розташовується суттєво концентрично по відношенню до горловини 210 та має засіб для фіксації даної втулки 220 на посудині 215. Даний закупорювальний засіб 5 додатково включає першу зовнішню втулку 225, що щільно посаджена з натягом у зазначену втулку 220, але може обертатись відносно неї при прикладанні достатнього обертального зусилля. Даний закупорювальний засіб 5 також включає другу 17 зовнішню втулку 230, відокремлену від першої зовнішньої втулки 225 та з'єднану із закупорювальним елементом посудини або кришкою 20. Між первісно невідкупорюваними першою та другою зовнішніми втулками 225, 230 запроваджена витягнута по колу лінія розрізу 231 (дивись Фігуру 1(а)), утворена як буде описано нижче. Зазначена лінія розрізу 231 тягнеться на 360° навколо засобу закупорювання 5 і розділяє першу та другу зовнішні втулки 225, 230. Дана лінія розрізу 231 може не сприйматись або принаймні майже не сприйматись неозброєним оком. Запроваджені також засоби для відокремлення первісно сусідніх ділянок першої та другої зовнішніх втулок 225, 230 при повторному закупорюванні даного закупорювального засобу 5 після первинного відкривання даної посудини 215, як буде більш детально описано нижче, засоби для відокремлення, котрі включають засоби, що вказують на порушення або дають свідчення порушень. Перша зовнішня втулка 225 має відкритий перший та другий кінці 240, 245, і друга зовнішня втулка 230 має перший закритий кінець 250 і другий відкритий кінець 255. Зазначена кришка 20 включає кругову канавку 260 і додатково запроваджує кругову частину носка 265, розташовану нижче та поблизу кругової канавки 260. Первісно сусідні ділянки включають первісно сусідні відповідні кругові кромки 270, 275 першої та другої зовнішніх втулок 225, 230. Зазначені перша та друга кругові кромки 270, 275 до первинного відкупорювання розташовані у зазначеній круговій канавці 260 і примикають одна до одної. Підчас первинної операції відкривання посудини перша кругова кромка 270 розширюється або ковзає по круговій частині носка 265 і потім змотується або стягується суттєво до свого вихідного кругового положення, розміщуючись, таким чином, радіально за круговою частиною носка 265. Додатково або як альтернатива, підчас первинної операції відкривання посудини зазначена кругова частина носка 265 скорочується або ковзає під першою круговою кромкою 270 і потім розмотується або розширюється суттєво до свого вихідного кругового положення, розміщуючись, таким чином, радіально попереду зазначеної першої кругової кромки 270. В результаті такої дії або таких дій кругова частина носка 265 розміщується поздовжньо між першою та другою круговими кромками 270, 275 у перешкоджаючий спосіб, такий, що коли дана посудина 215 повторно закривається шляхом повторного надівання кришки 20, перша та друга зовнішні втулки 225, 230 відокремлені одна від одної круговою частиною носка 265, розташованою поміж ними. В результаті такого розташування, після повторного закривання зазначені перша та друга кругові кромки 270, 275 більше не примикають одна до одної і є відокремленими, виявляючи у такий спосіб порожнину або зазор, що включає канавку 260 та частину носка 265 між зазначеними 80858 18 першою та другою круговими кромками 270, 275. Цей візуальний показник свідчить, що даний закупорювальний засіб 5 (та посудина 215) відкупорювались та повторно закривались, і таким чином запроваджує додаткові засоби, що вказують на порушення або дають свідчення порушень. У модифікованому варіанті у або близько до першої кругової кромки 270 першої зовнішньої втулки 225 може запроваджуватись перша кругова розвальцьована ділянка на першій зовнішній втулці 225, і у такий самий спосіб друга кругова кромка 275 другої зовнішньої втулки 230 може запроваджувати другу кругову розвальцьовану ділянку на другій зовнішній втулці 230 близько до другої кругової кромки 275. Перша та друга втулки 225, 230 виготовлені із будь-якого придатного матеріалу, наприклад, металу або матеріалу на основі металу. У цьому випадку даний метал включає, по суті, алюміній або його сплав, наприклад, катаний алюміній. Алюміній запроваджує гарне середовище для нанесення друкарських фарб, барв або такого подібного, так що повідомлення, логотипи, зображення, назви та інша інформація може бути нанесена на першу та другу зовнішні втулки 225, 230. Кришка 20 включає ділянку з внутрішньою різзю 110, котра взаємодіє з зовнішньою різзю ділянки 115 на втулці 220 або виливним вихідним пристроєм 95 і дозволяє здійснювати обертальний рух (звичайно, проти годинникової стрілки) даної кришки 20 підчас операції відкривання даної посудини, та протиобертальний рух (звичайно, за годинниковою стрілкою) кришки 20 підчас операції закривання (повторного закупорювання) даної посудини. Даний закупорювальний засіб 5 включає пристрій, що виключає повторне наповнення 290, який містить клапанний елемент 75 і запроваджує виливний вихідний пристрій 95, пристосований для приєднання до горловини 10 даної посудини 215 для рідини. Кришка 20 пристосована для закривання виходу 300 зазначеного виливного вихідного пристрою 95, і перша зовнішня втулка 225 може, при потребі, приймати принаймні частину зазначеного виливного вихідного пристрою 95. Зазначений вихід 300 є суттєво кільцевим, і кришка 235 несе на внутрішньому торцевому кінці 305 кільцеве ущільнення 310, що входить оборотним чином усередину даного кільцевого виходу 300. Зазначений кільцевий вихід 300 визначає круговий виливний носок 96. Друга зовнішня втулка 230 пристосована для приймання зазначеної кришки 20. Дана кришка 20, загалом, сполучається з другою зовнішньою втулкою 230 шляхом щільної посадки з натягом, але може бути обертовою відносно другої зовнішньої втулки 235 при прикладанні достатнього зусилля. Наприклад, при повторному закупорюванні закупорювального засобу 5, коли кругова частина носка 265 спирається на першу кругову кромку 270, додатковий рух повторного закупорювання (наприклад, поворот другої зовнішньої втулки 225 у напрямку годинникової стрілки) може призвести до того, що кришка 20 19 залишиться нерухомою, а зовнішня втулка 225 буде обертатись відносно неї. Крім того, друга кругова кромка 275 утримує другу зовнішню втулку 230 у поздовжньому положенні щодо кришки 20. Зазначений виливний вихідний пристрій 95, у даному варіанті, виготовлений як одне ціле із зазначеною втулкою 220, наприклад, шляхом інжекційного пресування. Зазначений пристрій проти повторного наповнення 290 додатково включає тіло клапанного сідла 90, котре принаймні частково входить у принаймні частину шийкової ділянки 211 даної посудини 215, зазначене тіло клапанного сідла 90 принаймні частково оточене втулкою 220. Усередині зазначеного тіла клапанного сідла 90 запроваджений рухомий клапанний елемент 75. Неповоротний клапан утворений тілом клапанного сідла 90 та клапанним елементом 75, котрий закритий у нормальному вертикальному положенні пляшки 215, і дозволяє рідинам витікати із пляшки 215 при операції виливання, але обмежує вливання рідини у пляшку 215 шляхом елементарних несанкціонованих операцій наповнення або з використанням навіть більш складних методів, котрі можуть включати спроби введення предметів, трубок або такого подібного у горловину пляшки 210. Запроваджені засоби для утримання першої зовнішньої втулки 225 у поздовжньому положенні щодо втулки 220, наприклад, кінець 226 першої зовнішньої втулки 225 сформований (зігнутий) над кінцем 220 втулки 220. Зазначені перша та друга кругові кромки 270, 275 першої та другої зовнішніх втулок 225, 230 перед первинним відкриванням даного закупорювального засобу 5 розташовані всередині кругової канавки 260, запровадженої на даній кришці 20, і знаходяться суттєво поблизу одна одної. Таке розташування гарантує, що коли дана посудина 215 відкрита спочатку шляхом відносного крутіння кришки 20 та втулки 220, друга кругова кромка 275 другої зовнішньої втулки 230 залишається всередині зазначеної канавки 260, що запроваджена на даній кришці 20, і перша кругова кромка 270 першої зовнішньої втулки 225 поступово, пружним чином може бути примушена рухатись по колу назовні та із канавки 260, запровадженої на кришці 235, оскільки дана кришка 235 переміщується від виливного вихідного пристрою 295 та частини першої зовнішньої втулки 225. Додатково або як альтернатива, як зазначалось вище, кругова частина носка 265 може поступово, пружним чином рухатись по колу всередину. При усуненні контакту між кришкою 20 та першою круговою кромкою 270 першої зовнішньої втулки 225 зазначена перша кругова кромка 270 стягується до суттєво зменшеного кола (наприклад, до свого первинного кола), такого, що результуюче коло менше, ніж коло частини кришки, котре розташоване нижче зазначеної канавки 260, наприклад, кругової частини носка 265. Коли зазначена кришка 20 повторно надівається на даний виливний вихідний пристрій 95, досягається положення стоп, коли зазначена 80858 20 кругова частина носка 95 покоїться, лежить або спирається на першу кругову кромку 270 першої зовнішньої втулки 225, запобігаючи тим самим поверненню даної кришки 235 до свого первинного стартового (закритого) положення. Тому між першою та другою зовнішніми втулками 225, 230 залишається поздовжній зазор або порожнина, оголюючи тим самим периферичну частину даної кришки 20, котра включає принаймні частину кругового носка 265, що спочатку була поміщена або замкнута всередині першої зовнішньої втулки 225. Додаткова порожнина (не зображена) також існує між нижнім краєм кришки 20 та оригінальною опорною поверхнею 320 виливного вихідного пристрою 95. Для зручності, зазначена оголена периферична частина даної кришки 20 може бути помітно забарвлена, або/та на ній може бути надрукована інформація, повідомлення або таке подібне. Засоби фіксування включають перший засіб 325 для фіксування втулки 220 на даній посудині 215, щоб у такий спосіб обмежити обертальний рух даної втулки 220 щодо шийкової частини 211 даної посудини 215. Засоби фіксування можуть також включати другий засіб 330 для фіксування втулки 220 на даній посудині 215, щоб у такий спосіб обмежити поздовжній рух даної втулки 220 щодо горловини 210 даної посудини 215. Зазначений другий засіб 330 для фіксування втулки 220 має форму принаймні одного виступного засобу 330, що виступає всередину зазначеної втулки 220, зазначений принаймні один виступний засіб 330 здатен рухатись радіально щодо втулки 230 у жорстко пружний спосіб та зчіплюватись із зовнішньою частиною носка 212 зазначеної посудини 215. Зазначена перша зовнішня втулка 225 підганяється до даної втулки 220 шляхом посадки з натягом між зовнішньою поверхнею 340 даної втулки 220 та внутрішньою поверхнею 345 першої зовнішньої втулки 225. Дана кришка 20 має нарізну ділянку 285, котра зчіплюється з відповідною нарізною ділянкою 115 на виливному вихідному пристрої 95. Бажано, щоб зазначені перша та друга зовнішні втулки 225, 230 мали естетично привабливий вигляд, і як такі, перша та друга зовнішні втулки 225, 230 містять металеву фольгу. Запроваджені засоби 346 для сумісного складання даної втулки 220 та тіла клапанного сідла 90 до встановлення на дану посудину 215, у такий спосіб, щоб забезпечити взаємодію відповідних ребер та канавок. Зазначені виступні засоби 330 запроваджені на внутрішній стінці даної втулки 220 для пружного зчеплення шийкової частини 211 та зовнішньої частини носка 212 даної посудини 215. Зазначена втулка 220 містить один або кілька кругових отворів 315 навколо втулки 220, котрі розташовані між аксіально витягнутими частинами даної втулки 220. Кожен виступний засіб 330 запроваджений поблизу краю одного із зазначених отворів 315. 21 Як видно на даному закупорювальному засобі 5, кожен виступний засіб 330 розташований на нижньому круговому краї 360 одного із зазначених отворів 315. Зазначена перегородка 15 обладнана витягнутими по колу полями 390, котрі розташовані на нижньому зовнішньому краї 395 зазначеної перегородки 15. Дана втулка 220 також обладнана множиною ребер (або гребенів) 405, утворених на її внутрішній поверхні 410, котрі у цьому варіанті розташовані по колу навколо даної втулки 220, і їх довгі осі розташовані суттєво співвісно із зазначеною втулкою 220. Зазначені ребра 405 при застосуванні утворюють перший засіб 325 для запобігання обертанню і взаємодіють з виступами, гребенями або подібним (не зображені) на зовнішній поверхні даної посудини 215 (включаючи так звані "сліди обробки скла" даної пляшки) у спробі запобігти небажаному обертальному руху даної втулки 220. Деякий незначний люфт у напрямі за годинниковою стрілкою або проти годинникової стрілки може мати місце, допоки ребро або ребра 405, що діють відносно гребеня або гребенів, не знайдуть положення стоп. Проте, безперервне прикладання сили спричинить обертання першої зовнішньої втулки 235 та/або другої зовнішньої втулки 230 відносно втулки 220 та/або кришки 235, відповідно. Зазначене тіло клапанного сідла 90 включає трубчасту частину 410, ділянка якого з вільним кінцем 415 запроваджує клапанне сідло 420, пристосоване для щільної посадки клапанного елемента 7, що захоплюється цією трубчастою частиною 410. Дане клапанне сідло 420 включає витягнутий по колу фланець 421, котрий простягається радіально всередину зазначеної трубчастої частини 410. У цьому варіанті дане клапанне сідло 420 розташоване в одному кінці зазначеної трубчастої частини 410, і цей кінець даної трубчастої частини 410 закритий, за виключенням отвору, котрий в цьому разі є круговим отвором 425. Зазначена трубчаста частина 410 пристосована таким чином, щоб суттєво входити у горловинну 210 частину даної посудини 215. Зазначена трубчаста частина 410 додатково включає принаймні один засіб зачеплення 430 на своїй зовнішній поверхні 235, щоб зчіплюватись з внутрішньою поверхнею 440 даної посудини 215 способом натягу. Зазначені засоби зачеплення 430 включають радіально витягнуті кругові ребра. У кінці або близько до кінця зазначеної трубчастої частини 410, що віддалений від зазначеного клапанного сідла 420, запроваджена суттєво концентрична додаткова трубчаста частина 445 більшого діаметра, ніж діаметр першої трубчастої частини 410, і внутрішня поверхня 445 додаткової трубчастої частини 445 з'єднана з зовнішньою поверхнею 455 першої трубчастої частини 410 однією або кількома додатковими перемичками 460. Крім того, перший кінець 465 додаткової трубчастої частини 445 з'єднаний з зовнішньою поверхнею 455 даної 80858 22 трубчастої частини 410 кільцевим фланцем 475. Така конструкція запроваджує круговий жолоб 480, утворений між зовнішньою поверхнею 470 зазначеної трубчастої частини 410 та внутрішньою поверхнею 450 додаткового трубчастого тіла 475 з фланцем 75, що утворює дно цього жолоба. Даний жолоб 480 поділений зазначеними перемичками 460 на менші, у формі арки, жолоби 485. Такий жолоб 480 та/або жолоби 485 допомагають запобігти введенню предметів у дану посудину 215 через даний закупорювальний засіб 5. Другий кінець 490 зазначеної додаткової трубчастої частини 445 розташований суттєво врівень з кінцем 495 трубчастої частини 410, віддаленим від зазначеного клапанного сідла 420. На практиці, дана трубчаста частина 410 утворює внутрішню втулку зібраного закупорювального засобу 5. Зовнішня поверхня 500 зазначеного додаткового трубчастого тіла 445 сполучається з внутрішньою поверхнею 505 даної втулки 420 шляхом посадки з натягом. Звичайно, витягнутий радіально круговий обід 510 розміщений на зовнішньому краї 515 кінця зазначеного додаткового трубчастого тіла 445, котрий у зібраному закупорювальному засобі 5 спирається на нижню поверхню радіально витягнутого всередину кругового ободу 425, що запроваджений на внутрішній поверхні даної втулки 220. Дана посудина 215, є, краще, посудиною для рідини. Дана посудина 215, найбільш вірогідно, є пляшкою, наприклад, скляною пляшкою, що придатна для зберігання рідини, такої як алкогольне питво або напої, наприклад, спирти, такі як горілка, віски, бренді, джин або таке подібне. Типово, дана пляшка 215 виготовлена зі скла або, як альтернатива, із пластика, перша та друга зовнішні втулки 225, 230 із алюмінію, кришка 20 із поліетилену низької щільності, втулка 220 та виливний вихідний пристрій 95 із жорсткого пружного пластика, такого як поліпропілен або полістирол, і які у цьому варіанті виготовлені із полістиролу, що одержується під торгівельною назвою STYROLUX (стиролюс), перший засіб, що вказує на порушення 10, із полікарбонату, і тіло клапанного сідла 315 із поліетилену низької щільності. Спосіб виготовлення закупорювального засобу 5 згідно з даним винаходом включає стадії: (a) запровадження елемента зовнішньої втулки 224; (b) запровадження виливного вихідного пристрою 95 та втулки 220, пристосованих для приєднання до горловини та/або шийкової частини 210, 211 посудини 215 для рідини, та закупорювального елемента посудини 20, що може у рознімний спосіб приєднуватись до зазначеного виливного вихідного пристрою 95 та/або втулки 220; (c) розміщення зазначених виливного вихідного пристрою 95, втулки 220 та закупорювального елемента посудини 20, 23 принаймні частково, всередині елемента зовнішньої втулки 224; (d) формування елемента зовнішньої втулки 224 у першу зовнішню втулку 225 та окрему другу зовнішню втулку 230. Як зазначалось вище, зазначена кулька 35 може вводитись у тіло клапанного сідла 90 шляхом проштовхування кульки 35 через отвір 425. Цей спосіб особливо вигідний у масовому виробництві. Стадія (d) виконується з використанням першого ріжучого інструмента, такого як різець верстата (не зображений). Стадія (d) включає: формування розрізу навколо частини елемента зовнішньої втулки 224 для утворення сусідніх першої та другої кругових кромок 270 на першій та другій зовнішніх втулках 225, 230. У такий спосіб зазначене лезо утворює лінію розрізу 231, що згадувалась вище. Як видно із Фігури 1(а), де передбачено, зазначені перша та друга кругові кромки формуються у круговій канавці 260, що знаходиться на закупорювальному елементі даної посудини 20. Крім того, як видно, зазначені перша та друга кругові кромки 275 мають менший діаметр у порівнянні з принаймні сусідніми ділянками першої або другої зовнішніх втулок 225,230, відповідно. Після стадії (с) даний спосіб також включає стадію: (е) формування торця 226 першої зовнішньої втулки 225 над торцем 320 даної втулки 220 для утримання зазначеної першої зовнішньої втулки 225 та даної втулки 220 у поздовжньому відношенні. Стадія (є) виконується з використанням другого ріжучого інструмента, такого як додатковий різець (не зображений) верстата. Стадії (d) та (є) можуть проводитись, по суті, одночасно, наприклад, із міркувань швидкості виготовлення. Сформований у такий спосіб закупорювальний засіб 5 включає автономний вузол для защіпного приєднання до горловини та шийкової частини 210, 211 зазначеної посудини 215. Спосіб розливу у пляшки згідно з даним винаходом, що включає: (a) запровадження закупорювального засобу 5; (b) запровадження пляшки 215; (c) наповнення зазначеної пляшки 215 рідиною; (d) закупорювання зазначеної пляшки 215 шляхом приєднання зазначеного закупорювального засобу 5 до горловини та шийкової частини 210, 211 даної пляшки 215. З посиланням тепер на Фігури 4(а)-(е), зображені послідовності бокових видів у розрізі закупорювального засобу (пристрою зі свідченням порушень), позначеного, загалом, позицією 5а, згідно з другим варіантом даного винаходу. У багатьох відношеннях другий варіант схожий з першим варіантом, що описаний вище, подібні деталі позначені подібними номерами, але з індексом "а". Проте, у другому варіанті другий засіб утримання 30а включає охоплюючу частину 50а, запроваджену на зазначеній перегородці 15а, та 80858 24 відповідну охоплювану частину 55а, запроваджену на внутрішній поверхні 60а утримувального елемента або закупорювальної пробки 61а. Як видно із Фігури 4(а), охоплююча частина 50а та охоплювана частина 55а спочатку утримуються разом шляхом посадки з натягом, яка відпускається при первинному відкупорюванні. Крім того, зазначений утримувальний елемент 61а міцно приєднаний до закупорювального елемента 20а за допомогою замкового засобу 62а, тобто взаємодіючих ребер та канавок на утримувальному елементі 61а та закупорювальному елементі 20а. З посиланням, нарешті, на Фігури 5(а)-(е), зображені послідовності бокових видів у розрізі закупорювального засобу (пристрою зі свідченням порушень), позначеного, загалом, позицією 5Ь, згідно з третім варіантом даного винаходу. У багатьох відношеннях третій варіант схожий з першим та другим варіантами, що описані вище, подібні деталі позначені подібними номерами, але з індексом "b". Проте, у третьому варіанті відсутня зазначена перегородка або другий засіб утримання. У цьому разі перший засіб утримання 25b до первинного відкупорювання утримує перший елемент 10b у взаємодії з закупорювальним елементом посудини 20b. Перший засіб утримання 25b включає охоплюючу частину 50b, запроваджену на кульці 35b, та відповідну охоплювану частину 55b, запроваджену на внутрішній поверхні 60b утримувального елемента або закупорювальної пробки 61b. Як видно із Фігури 5(а), охоплююча частина 50b та охоплювана частина 55b первісно утримуються разом шляхом посадки з натягом, яка відпускається при первинному відкриванні. Третій варіант запроваджує ряд переваг над другими розкритими варіантами, наприклад, потреба лише в одному засобі утримання. У модифікації до другого та третього варіантів посадка з натягом між охоплюючою частиною 50b, та охоплюваною частиною 55b може бути модифікована шляхом запровадження між ними примусового затискача, наприклад, взаємодіючих канавок та ребер, кульки та гнізда або такого іншого. Слід розуміти, що описані тут варіанти даного винаходу подані лише як приклад без будь-яких обмежень, і що модифікації можуть бути зроблені без відходу від обсягу даного винаходу. Особливо слід ураховувати, що перший засіб утримання слабший, ніж другий засіб утримання, але як перший, так і другий засоби утримання достатньо міцні для минущих цілей. Слід також ураховувати, що застосування рознімних, зі щільною посадкою, першого та, при потребі, другого засобу утримання запроваджує особливо просте у виготовленні, складанні та використанні вирішення зазначених вище проблем у даній галузі. Слід також ураховувати, що даний винахід запроваджує особливо необхідний та елегантний цілісний защіпковий пристрій, котрий має функціональні переваги щодо пристроїв, відомих у 25 цій галузі, так само як і підвищену естетичну привабливість. У модифікації друга зовнішня втулка та/або перша зовнішня втулка можуть включати накатані або зазублені поверхні для полегшення захоплювання при відкриванні та повторному відкриванні, та/або закупорюванні і повторному закупорюванні даного закупорювального засобу. Нарешті, слід ураховувати, що у принаймні одному розкритому варіанті закупорювального засобу даного винаходу перед первинним відкупорюванням перша та друга кругові кромки першої та другої зовнішніх втулок, по суті, граничать одна з одною і можуть навіть спиратись одна на одну. Проте, краще, коли вони не з'єднуються разом, наприклад, по будь-якій крихкій або послабленій розривній лінії, крихкими або послабленими витками або крихкою та/або відокремлюваною петлею, а краще є окремими та відділеними одна від одної. 80858 26 27 80858 28
