Закупорювальний пристрій для пляшки з рідиною

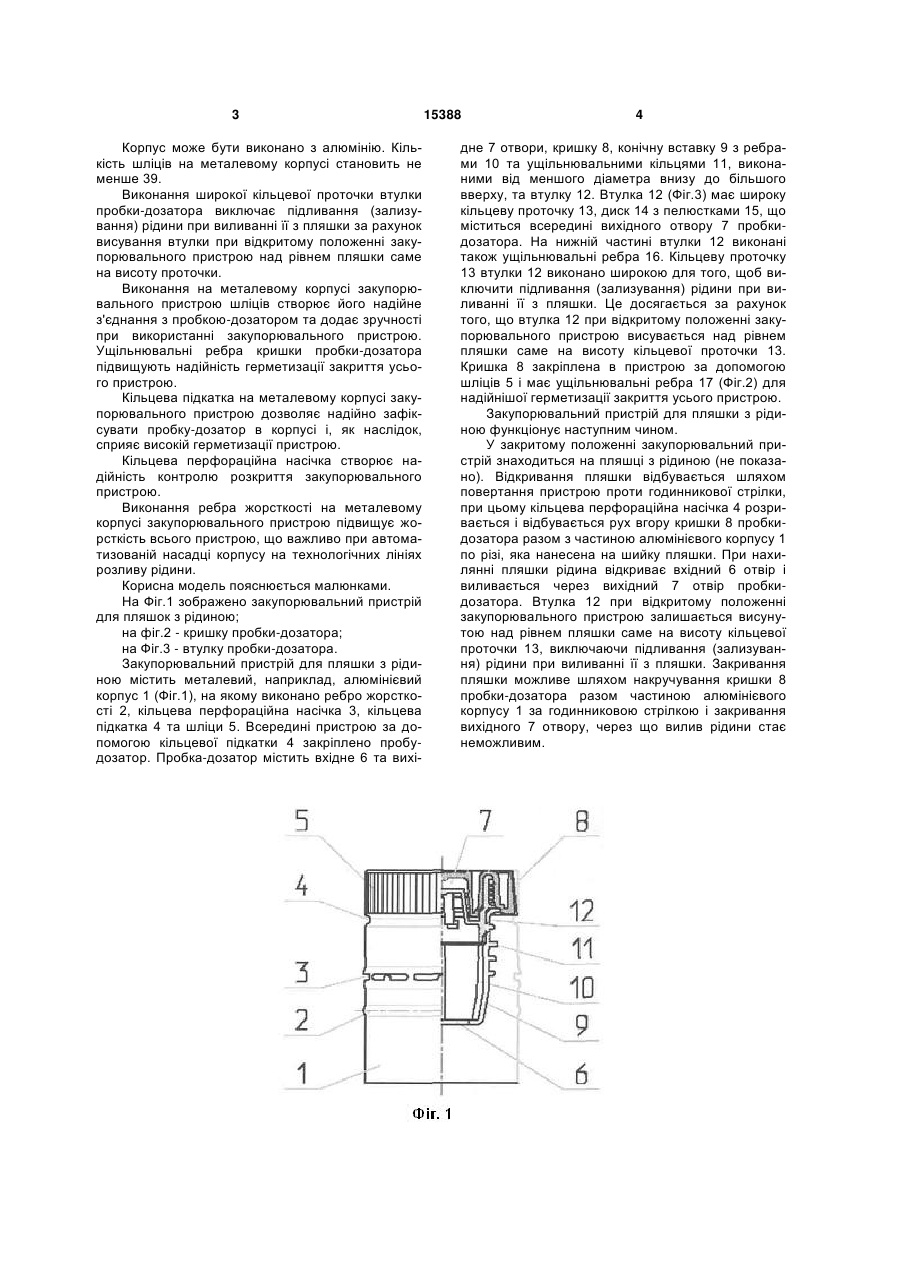

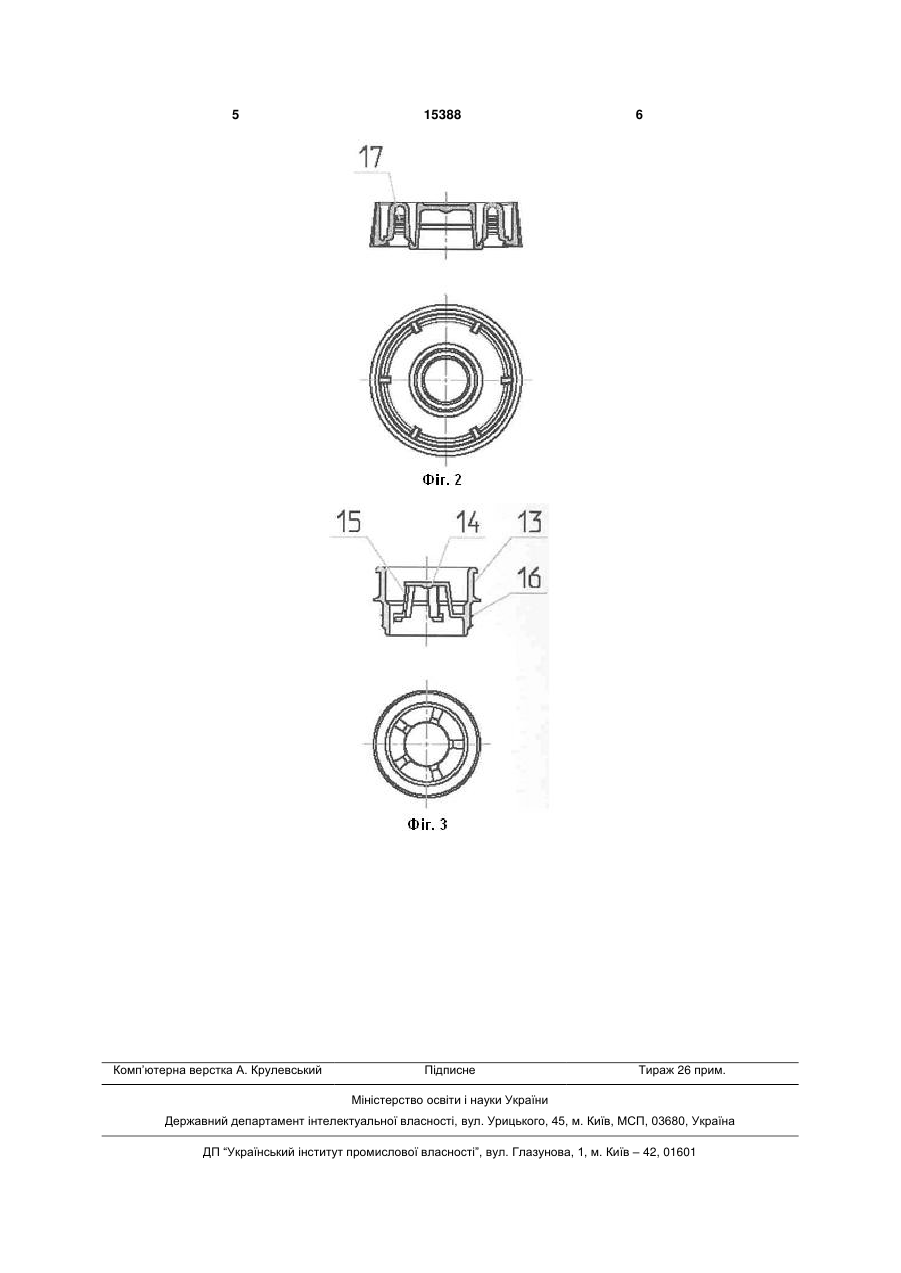

1. Закупорювальний пристрій для пляшки з рідиною, що містить металевий корпус, на якому виконано шліци, кільцеву перфораційну насічку, ребро жорсткості та кільцеву підкатку, за допомогою якої всередині металевого корпусу закріплено пробку-дозатор, що містить вхідний та вихідний отвори, кришку, конічну вставку, який відрізняється тим, що пробка-дозатор додатково містить 3 Корпус може бути виконано з алюмінію. Кількість шліців на металевому корпусі становить не менше 39. Виконання широкої кільцевої проточки втулки пробки-дозатора виключає підливання (зализування) рідини при виливанні її з пляшки за рахунок висування втулки при відкритому положенні закупорювального пристрою над рівнем пляшки саме на висоту проточки. Виконання на металевому корпусі закупорювального пристрою шліців створює його надійне з'єднання з пробкою-дозатором та додає зручності при використанні закупорювального пристрою. Ущільнювальні ребра кришки пробки-дозатора підвищують надійність герметизації закриття усього пристрою. Кільцева підкатка на металевому корпусі закупорювального пристрою дозволяє надійно зафіксувати пробку-дозатор в корпусі і, як наслідок, сприяє високій герметизації пристрою. Кільцева перфораційна насічка створює надійність контролю розкриття закупорювального пристрою. Виконання ребра жорсткості на металевому корпусі закупорювального пристрою підвищує жорсткість всього пристрою, що важливо при автоматизованій насадці корпусу на технологічних лініях розливу рідини. Корисна модель пояснюється малюнками. На Фіг.1 зображено закупорювальний пристрій для пляшок з рідиною; на фіг.2 - кришку пробки-дозатора; на Фіг.3 - втулку пробки-дозатора. Закупорювальний пристрій для пляшки з рідиною містить металевий, наприклад, алюмінієвий корпус 1 (Фіг.1), на якому виконано ребро жорсткості 2, кільцева перфораційна насічка 3, кільцева підкатка 4 та шліци 5. Всередині пристрою за допомогою кільцевої підкатки 4 закріплено пробудозатор. Пробка-дозатор містить вхідне 6 та вихі 15388 4 дне 7 отвори, кришку 8, конічну вставку 9 з ребрами 10 та ущільнювальними кільцями 11, виконаними від меншого діаметра внизу до більшого вверху, та втулку 12. Втулка 12 (Фіг.3) має широку кільцеву проточку 13, диск 14 з пелюстками 15, що міститься всередині вихідного отвору 7 пробкидозатора. На нижній частині втулки 12 виконані також ущільнювальні ребра 16. Кільцеву проточку 13 втулки 12 виконано широкою для того, щоб виключити підливання (зализування) рідини при виливанні її з пляшки. Це досягається за рахунок того, що втулка 12 при відкритому положенні закупорювального пристрою висувається над рівнем пляшки саме на висоту кільцевої проточки 13. Кришка 8 закріплена в пристрою за допомогою шліців 5 і має ущільнювальні ребра 17 (Фіг.2) для надійнішої герметизації закриття усього пристрою. Закупорювальний пристрій для пляшки з рідиною функціонує наступним чином. У закритому положенні закупорювальний пристрій знаходиться на пляшці з рідиною (не показано). Відкривання пляшки відбувається шляхом повертання пристрою проти годинникової стрілки, при цьому кільцева перфораційна насічка 4 розривається і відбувається рух вгору кришки 8 пробкидозатора разом з частиною алюмінієвого корпусу 1 по різі, яка нанесена на шийку пляшки. При нахилянні пляшки рідина відкриває вхідний 6 отвір і виливається через вихідний 7 отвір пробкидозатора. Втулка 12 при відкритому положенні закупорювального пристрою залишається висунутою над рівнем пляшки саме на висоту кільцевої проточки 13, виключаючи підливання (зализування) рідини при виливанні її з пляшки. Закривання пляшки можливе шляхом накручування кришки 8 пробки-дозатора разом частиною алюмінієвого корпусу 1 за годинниковою стрілкою і закривання вихідного 7 отвору, через що вилив рідини стає неможливим. 5 Комп’ютерна верстка А. Крулевський 15388 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
