Спосіб та пристрій для присвоєння простору уолша в комунікаційній системі (варіанти)

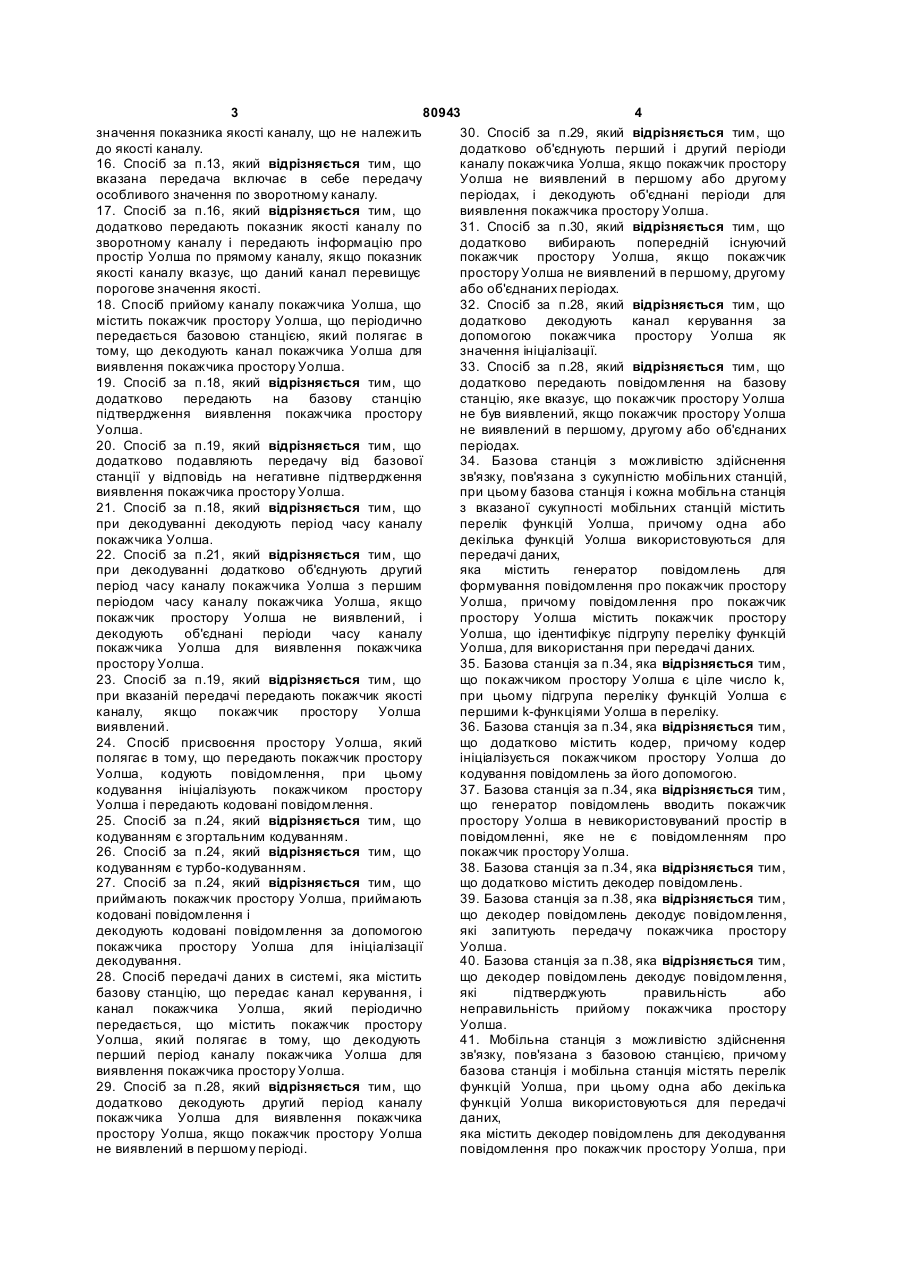

1. Спосіб присвоєння простору Уолша, який полягає в тому, що передають покажчик простору Уолша від базової станції на одну або декілька мобільних станцій, при цьому покажчик простору Уолша визначає число функцій Уолша для використання при демодуляції даних з програмованого переліку функцій Уолша. 2. Спосіб за п.1, який відрізняється тим, що додатково завантажують програмований перелік функцій Уолша в базовій станції і в одній або декількох мобільних станціях, який містить заданий перелік функцій Уолша. 3. Спосіб за п.1, який відрізняється тим, що передають перелік функцій Уолша від базової станції на одну або декілька мобільних станцій для програмування переліку функцій Уолша. 4. Спосіб за п.1, який відрізняється тим, що змінюють покажчик простору Уолша у відповідь на доступну потужність передачі, що змінюється, і повторно передають покажчик простору Уолша після змін, що відбулися в ньому. 2 (19) 1 3 80943 4 значення показника якості каналу, що не належить 30. Спосіб за п.29, який відрізняється тим, що до якості каналу. додатково об'єднують перший і другий періоди 16. Спосіб за п.13, який відрізняється тим, що каналу покажчика Уолша, якщо покажчик простору вказана передача включає в себе передачу Уолша не виявлений в першому або другому особливого значення по зворотному каналу. періодах, і декодують об'єднані періоди для 17. Спосіб за п.16, який відрізняється тим, що виявлення покажчика простору Уолша. додатково передають показник якості каналу по 31. Спосіб за п.30, який відрізняється тим, що зворотному каналу і передають інформацію про додатково вибирають попередній існуючий простір Уолша по прямому каналу, якщо показник покажчик простору Уолша, якщо покажчик якості каналу вказує, що даний канал перевищує простору Уолша не виявлений в першому, другому порогове значення якості. або об'єднаних періодах. 18. Спосіб прийому каналу покажчика Уолша, що 32. Спосіб за п.28, який відрізняється тим, що містить покажчик простору Уолша, що періодично додатково декодують канал керування за передається базовою станцією, який полягає в допомогою покажчика простору Уолша як тому, що декодують канал покажчика Уолша для значення ініціалізації. виявлення покажчика простору Уолша. 33. Спосіб за п.28, який відрізняється тим, що 19. Спосіб за п.18, який відрізняється тим, що додатково передають повідомлення на базову додатково передають на базову станцію станцію, яке вказує, що покажчик простору Уолша підтвердження виявлення покажчика простору не був виявлений, якщо покажчик простору Уолша Уолша. не виявлений в першому, другому або об'єднаних 20. Спосіб за п.19, який відрізняється тим, що періодах. додатково подавляють передачу від базової 34. Базова станція з можливістю здійснення станції у відповідь на негативне підтвердження зв'язку, пов'язана з сукупністю мобільних станцій, виявлення покажчика простору Уолша. при цьому базова станція і кожна мобільна станція 21. Спосіб за п.18, який відрізняється тим, що з вказаної сукупності мобільних станцій містить при декодуванні декодують період часу каналу перелік функцій Уолша, причому одна або покажчика Уолша. декілька функцій Уолша використовуються для 22. Спосіб за п.21, який відрізняється тим, що передачі даних, при декодуванні додатково об'єднують другий яка містить генератор повідомлень для період часу каналу покажчика Уолша з першим формування повідомлення про покажчик простору періодом часу каналу покажчика Уолша, якщо Уолша, причому повідомлення про покажчик покажчик простору Уолша не виявлений, і простору Уолша містить покажчик простору декодують об'єднані періоди часу каналу Уолша, що ідентифікує підгрупу переліку функцій покажчика Уолша для виявлення покажчика Уолша, для використання при передачі даних. простору Уолша. 35. Базова станція за п.34, яка відрізняється тим, 23. Спосіб за п.19, який відрізняється тим, що що покажчиком простору Уолша є ціле число k, при вказаній передачі передають покажчик якості при цьому підгрупа переліку функцій Уолша є каналу, якщо покажчик простору Уолша першими k-функціями Уолша в переліку. виявлений. 36. Базова станція за п.34, яка відрізняється тим, 24. Спосіб присвоєння простору Уолша, який що додатково містить кодер, причому кодер полягає в тому, що передають покажчик простору ініціалізується покажчиком простору Уолша до Уолша, кодують повідомлення, при цьому кодування повідомлень за його допомогою. кодування ініціалізують покажчиком простору 37. Базова станція за п.34, яка відрізняється тим, Уолша і передають кодовані повідомлення. що генератор повідомлень вводить покажчик 25. Спосіб за п.24, який відрізняється тим, що простору Уолша в невикористовуваний простір в кодуванням є згортальним кодуванням. повідомленні, яке не є повідомленням про 26. Спосіб за п.24, який відрізняється тим, що покажчик простору Уолша. кодуванням є турбо-кодуванням. 38. Базова станція за п.34, яка відрізняється тим, 27. Спосіб за п.24, який відрізняється тим, що що додатково містить декодер повідомлень. приймають покажчик простору Уолша, приймають 39. Базова станція за п.38, яка відрізняється тим, кодовані повідомлення і що декодер повідомлень декодує повідомлення, декодують кодовані повідомлення за допомогою які запитують передачу покажчика простору покажчика простору Уолша для ініціалізації Уолша. декодування. 40. Базова станція за п.38, яка відрізняється тим, 28. Спосіб передачі даних в системі, яка містить що декодер повідомлень декодує повідомлення, базову станцію, що передає канал керування, і які підтверджують правильність або канал покажчика Уолша, який періодично неправильність прийому покажчика простору передається, що містить покажчик простору Уолша. Уолша, який полягає в тому, що декодують 41. Мобільна станція з можливістю здійснення перший період каналу покажчика Уолша для зв'язку, пов'язана з базовою станцією, причому виявлення покажчика простору Уолша. базова станція і мобільна станція містять перелік 29. Спосіб за п.28, який відрізняється тим, що функцій Уолша, при цьому одна або декілька додатково декодують другий період каналу функцій Уолша використовуються для передачі покажчика Уолша для виявлення покажчика даних, простору Уолша, якщо покажчик простору Уолша яка містить декодер повідомлень для декодування не виявлений в першому періоді. повідомлення про покажчик простору Уолша, при 5 80943 6 цьому повідомлення про покажчик простору підтвердження з особливим значенням, що не Уолша включає в себе покажчик простору Уолша, належить до підтвердження даних. що ідентифікує підгрупу переліку функцій Уолша, 48. Мобільна станція за п.44, яка відрізняється для використання при передачі даних. тим, що декодер повідомлень формує сигнал 42. Мобільна станція за п.41, яка відрізняється помилки, якщо декодування повідомлення про тим, що покажчик простору Уолша є цілим числом покажчик простору Уолша не є успішним, і k, при цьому підгрупа переліку функцій Уолша генератор повідомлень формує повідомлення, яке являє собою перші k-функцій Уолша в переліку. запитує інформацію про простір Уолша, у 43. Мобільна станція за п.41, яка відрізняється відповідь на сигнал помилки. тим, що додатково містить декодер, при цьому 49. Мобільна станція за п.45, яка відрізняється декодер ініціалізується покажчиком простору тим, що декодер повідомлень містить засіб для Уолша до декодування повідомлень за його запам'ятовування попереднього повідомлення, допомогою. засіб для об'єднання запам'ятованого 44. Мобільна станція за п.41, яка відрізняється попереднього повідомлення з поточним тим, що додатково містить генератор повідомлень повідомленням, при цьому об'єднані повідомлення для формування повідомлення, що запитує використовуються при декодуванні повідомлень. інформацію про простір Уолша. 50. Система зв'язку, що містить засіб для передачі 45. Мобільна станція за п.44, яка відрізняється покажчика простору Уолша від першої станції на тим, що повідомлення, яке запитує інформацію другу станцію, при цьому покажчик простору про простір Уолша, є повідомленням про показник Уолша визначає число функцій Уолша для якості каналу з особливим значенням, яке не використання при демодуляції даних з належить до якості каналу. програмованого переліку функцій Уолша. 46. Мобільна станція за п.44, яка відрізняється 51. Носій інформації, що зчитується процесором, тим, що повідомлення, яке запитує інформацію виконаний з можливістю здійснення передачі про простір Уолша, є повідомленням про показник покажчика простору Уолша з першої станції на швидкості з особливим значенням, яке не другу станцію, при цьому покажчик простору належить до швидкості. Уолша визначає число функцій Уолша для 47. Мобільна станція за п.44, яка відрізняється використання при демодуляції даних з тим, що повідомлення, яке запитує інформацію програмованого переліку функцій Уолша. про простір Уолша, є повідомленням Даний винахід загалом відноситься до зв'язку, і зокрема - до вдосконалених і, що володіють новизною, способу і пристрою для привласнення простору Уолша в системі зв'язку. Системи радіозв'язку широко використовуються для забезпечення різних типів зв'язку, таких як передача даних і мови. Ці системи можна здійснювати на основі методів багатостанційного доступу з кодовим розділенням каналів (БДКР, CDMA), багатостанційного доступу з часовим розділенням каналів (БДТР, CDMA) і інших методів модуляції. Система БДКР дає деякі переваги в порівнянні з іншими типами систем, включаючи підвищену пропускну спроможність системи. Система БДКР може бути виконана з підтримкою одного або декількох стандартів БДКР, таких як (1) «Стандарт сумісності мобільної станції-базової станції для дворежимної стільникової широкосмугової системи з використанням сигналу з розширеним спектром ТІА/ЕІА-95-В" (стандарт IS-95); (2) стандарт, що пропонується консорціумом «Проект Співпраці 3го Покоління» (ЗПСП, 3GPP) і розроблений в ряді документів, включаючи Документи №№3G TS 25.211, 3G TS 25.212, 3G TS 25.213 і 3G TS 25.214 (стандарт W-CDMA), (3) стандарт, що пропонується консорціумом «Проект-2 Співпраці 3го Покоління» (ЗПСП2, 3GPP2) і розроблений в «Стандарті фізичного рівня для систем з використанням сигналу з розширеним спектром CDMA2000 TR-45.5» (стандарт IS-2000), і (4) деякі інші стандарти. У вказаних стандартах наявний спектр, одночасно спільно використовується деяким числом користувачів, і для забезпечення відповідної якості для тих видів послуг, в яких затримка недопустима, наприклад, в мовному зв'язку, застосовується, наприклад, технологія «м'якої передачі обслуговування». Також надаються послуги передачі даних. Останнім часом запропоновані системи, які підвищують пропускну спроможність для послуг передачі даних за рахунок застосування модуляції більш високого порядку, за рахунок дуже оперативної зворотної передачі відношення «несуча/перешкода» (Н/П) від мобільної станції, за рахунок дуже швидкого планування і шляхом планування тих видів послуг, до яких пред'являються більш помірні вимоги по затримці. Прикладом такої діючої тільки для передачі даних системи, що використовує цю методику, є система з високою швидкістю передачі даних (ВШПД, HDR), яка відповідає стандарту TIA/EIA/IS-856 (стандарт IS-856). На відміну від згаданих стандартів система IS856 використовує весь наявний спектр в кожному стільниковому осередку, для передачі даних одному користувачеві в момент часу, вибраний, виходячи з якості лінії зв'язку. При цьому система затрачує більш значну частку часу для передачі даних на підвищених швидкостях, коли стан каналу хороший, і тим самим економить ресурси для забезпечення передачі на недостатніх 7 80943 8 швидкостях. Нетто-підсумок: підвищена пропускна одноразово здійснює передачу тільки на одну спроможність при передачі даних, більш високі мобільну станцію по ПКПД, хоча багато які пікові швидкості передачі даних і підвищена користувачі можуть в даному стільниковому середня продуктивність. осередку в цей час користува тися послугами Системи можуть забезпечувати передачу пакетної передачі. Мобільні станції вибирають для даних, для яких недопустима затримка: мовні передачі по прямій лінії зв'язку на основі деякого канали або канали передачі даних згідно зі алгоритму планування. Один з таких алгоритмів стандартом IS-2000; і також послуги передачі розкривають в [патенті США №6335922 на пакетних даних, наприклад, згідно зі стандартом «Method and Apparatus for Forward Link Rate IS-856. Одна з таких систем описана в пропозиції, Scheduling»], виданому 01 січня 2002p. представленій в ЗПСП2 компаніями LG Electronics, правонаступнику даного винаходу. LSI Logic, Lucent Technologies, Nortel Networks, Внаслідок імпульсного характеру пакетних Qualcomm Inc., Samsung. Ця пропозиція даних деякі призначені для користувача з'єднання розроблена в документах під назвою: «Updated даних можуть знаходитися не в активному стані. Ці Joint Physical Layer Proposal for lxEV-DV», мобільні станції входять в стан, відомий як представленому в ЗПСП2 за № C50-20010611-009 недіючий (тимчасово невикористовуваний) в від 11 червня 2001p.; «Results of L3NQS Simulation багатьох стандартах БДКР [див. TIA/EIA/IS-707, Study», представленому в ЗПСП2 як документ за Data Service Options for Spread Spectrum System]. №С50-20010820-011 від 20 серпня 2001p.; Якщо у мобільної або базових станцій є дані для «System Simulation Results for the L3NQS передачі, то використовується сигнал для Framework Proposal for cdma 2000 lx-EVDV», введення мобільної станції в канал трафіка. Час представленому в ЗПСП2 за №C50-20010820-012 від часу користувачі можуть виходити зі від 20 серпня 2001p. Далі ці документи згадуються стільникового осередку або входити в нього, а інші як пропозиція 1xEV-D V. можуть встановлювати або припиняти своє Система, що описується в пропозиції 1xEV-DV, з'єднання. Щоб отримати дані по ПКПД, кожна звичайно містить канали чотирьох класів: мобільна станція повинна також мати коди, що допоміжні канали, канали IS-95 і IS-2000, що використовуються для даного ПКПД Уолша, які динамічно змінюються, прямий канал пакетних також називаються простором Уолша. Оскільки даних (ПКПД, F-PDCH) і деякі запасні канали. простір Уолша буде динамічно змінюватися у часі, Привласнення (надання) допоміжних каналів і може змінюватися від осередку до осередку (або змінюються повільно, і можуть залишатися секторів в стільниковому осередку), то інформацію незмінними місяцями. Вони звичайно змінюються, про простір Уолша доведеться передавати різним коли відбуваються значні зміни в конфігурації користувачам в межах кожного стільникового мережі. Канали IS-95 і IS-2000, що динамічно осередку, включаючи мобільні станції, що змінюються, розподіляють за викликами, або їх виходять з недіючого стану. У відомому рівні використовують для послуг пакетної передачі типу техніки є необхідність привласнення простору «Деблокування з 0 по В» згідно з IS-95 або ISУолша для ефективного розподілу простору 2000. Звичайно доступна потужність базової Уолша по різних користувачах, при цьому зводячи станції, що залишається після привласнення до мінімуму використання ресурсів системи для допоміжних каналів і каналів, що динамічно його розподілу. змінюються, призначається для ПКПД для інших Варіанти здійснення даного винаходу, що видів послуг передачі даних. ПКПД звичайно розкриваються, направлені на привласнення використовують для тих видів послуг передачі простору Уолша для ефективного розподілу даних, для яких затримка є менш недопустимою; простору Уолша по різних користувачах, при при цьому канали IS-2000 використовуються для цьому зводячи до мінімуму використання ресурсів тих видів послуг передачі даних, для яких системи для його розподілу. Згідно з однією з затримка є більш недопустимою. особливостей даного винаходу в базовій станції і в ПКПД, аналогічно каналу трафіка згідно зі мобільних станціях міститься перелік функцій стандартом IS-856, використовується для передачі Уолша. Покажчик простору Уолша передають для даних на найвищій можливій швидкості передачі зазначення, які саме функції Уолша з переліку даних одному користувачеві в кожному повинні використовуватися в зв'язку. Покажчик стільниковому осередку одноразово. Згідно з ISпростору Уолша коректують згідно з доступною 856 вся потужність базової станції і весь простір потужністю передачі, що динамічно змінюється, функцій Уолша доступні при передачі даних на або згідно з використанням функцій в даній мобільну станцію. Але в системі 1xEV-D V, що базовій станції. Запропоновані способи, за пропонується, деяка потужність базової станції і допомогою яких мобільна станція може запитати деякі функції Уолша розподіляють допоміжним інформацію про простір Уолша. Згідно з ще однією каналам і існуючим видам послуг згідно з IS-95 і особливістю даного винаходу йде безперервне CDMA20000. Забезпечувана швидкість передачі мовлення каналу покажчика простору Уолша для даних насамперед залежить від доступної мобільних станцій, щоб виявити в ньому покажчик потужності і кодів Уолша після того, як потужність і простору Уолша. Згідно з ще однією особливістю коди Уолша будуть надані допоміжним каналам, даного винаходу покажчик простору Уолша каналам IS-95 і IS-2000. Дані, що передаються на використовують для ініціалізації згортальних ПКПД, розширюють за допомогою одного або кодерів і декодерів для зменшення помилок, що декількох кодів Уолша. вводяться під час прийому покажчиків простору У схемі, що пропонується, базова станція Уолша. 9 80943 10 Даний винахід пропонує способи і системні підключених до контролера базової станції (КБС, компоненти, які здійснюють різні особливості, BSC). Вузол послуг пакетних даних (ВППД, PDSN), варіанти і ознаки даного винаходу, що описується що використовується для передачі даних в більш детально нижче. мережу, таку як Інтернет, і прийому даних з неї, Перелік фігур креслень підключається до КБС в одній або декількох Ознаки, характер і переваги даного винаходу базових станціях, щоб забезпечувати пакетними стануть більш очевидними з докладного опису, що послугами тих, що знаходяться в зв'язку з ними приводиться нижче, в сукупності з кресленнями, на мобільні станції через одну або декілька ППБС. У яких аналогічні посилальні позначення скрізь відповідних місцеположеннях в системі 100 зв'язку вказують аналогічні компоненти і на яких: для пакетних даних можна використати різні відомі Фіг.1 - система радіозв'язку, що надає зв'язок з рівня техніки протоколи. Ці подробиці деякому числу користувачів і яку можна здійснити представлені на Фіг.1. згідно з різними особливостями даного винаходу; Як указано вище, система, яка подібна до Фіг.2 - показує базову станцію, що наводиться описуваних в пропозиції 1xEV-DV, використовує як приклад; потужність, що залишається після того, як Фіг.3 - показує мобільну станцію, що потужність буде розподілена для забезпечення наводиться як приклад; таких існуючих каналів як канал передачі мови Фіг.4 - блок-схема, що ілюструє варіант (мовного зв'язку), щоб здійснювати передачу на здійснення способу передачі покажчика простору самій високій здійсненній швидкості на одну Уолша; мобільну станцію одноразово. Система 1xEV-DV Фіг.5 - блок-схема варіанту здійснення може також здійснювати передачу на декілька способу, згідно з яким, як варіант, покажчик мобільних станцій одночасно; і цей режим також простору Уолша включений в інший пакет забезпечений в об'ємі даного винаходу. Канал повідомлення; даних для прямої передачі називається прямим Фіг.6 показує спосіб, за допомогою якого каналом пакетних даних (ПКПД, F-PDCH). Вибір мобільна станція може повідомити на базову мобільної станції для передачі оснований в станцію про потребу в інформації про простір основному на показниках якості каналу, які Уолша; передаються на базову станцію кожною мобільною Фіг.7 показує альтернативний спосіб, за станцією при з'єднанні для передачі пакетних допомогою якого мобільна станція може даних. Повідомлення про показник якості каналу повідомити на базову станцію про потребу в передаються на базову станцію по каналу, що інформації про простір Уолша; називається зворотним каналом показника якості Фіг.8 показує ще один альтернативний спосіб, каналу (ЗКПЯК, R-CQICH). Базова станція буде за допомогою якого мобільна станція може ухилятися від ведення передачі на мобільну повідомити на базову станцію про потребу в станцію, якість каналу якої в даний час поганий, і інформації про простір Уолша; замість цього буде вести передачу на високій Фіг.9 показує взаємозв'язок синхронізації між швидкості на іншу мобільну станцію, і повернеться передачею WALSHSPACE по ПКПУ і до першої після того, як якість її каналу використанням WALSHSPACE на ПКПД; поліпшиться. Фіг.10 - блок-схема варіанту здійснення Базова станція використовує один або способу прийому ПКПУ; декілька каналів управління, що відносяться до Фіг.11 - блок-схема варіанту здійснення даного прямого каналу передачі даних. Одним з способу прийому ПКПУ і використання ініціалізації цих каналів є прямий первинний канал управління згортального декодера як блокування для пакетними даними (ППКУПД, F-PPDCCH), інший зменшення помилок, що приймаються по ПКПУ, і прямий вторинний канал управління пакетними Фіг.12 - блок-схема, що ілюструє здійснення даними (ПВКУПД, F-SPDCCH). Канали управління способу передачі інформації про простір Уолша можна використати для передачі мовної під час передачі обслуговування. інформації на всі мобільні станції, або для Відомості, які підтверджують можливість передачі окремих повідомлень на одну мобільну здійснення винаходу станцію. Керуюче повідомлення може вказувати, Фіг.1 схематично зображає систему 100 яка саме мобільна станція повинна прийняти дані радіозв'язку, що забезпечує деяке число по ППКУПД, швидкість передачі даних, число користувачів і виконану з можливістю виконання пакетів і аналогічну інформацію. різних особливостей даного винаходу. Систему Можна виробити протокол передачі і 100 можна виконати для реалізації одного або повторної передачі, щоб гарантувати надходження декількох стандартів і/або рішень БДКР пакетів на мобільні станції саме в їх вигляді, що (наприклад, стандарт W-CDMA, стандарт IS-95, передається. Мобільна станція, прийнявши пакет стандарт IS-2000, стандарт IS-856, пропозиція по прямому каналу передачі даних, посилає на 1xEV-DV). Для простоти показано, базову станцію підтвердження про це. Це підтвердження можна послати по зворотному Загальне застосування для системи 100 каналу підтвердження (ЗКП, R-ACKCH). Якщо зв'язку полягає в наданні послуг пакетних даних після того, як базова станція здійснить передачу для мобільних станцій, включаючи підключення до на мобільну станцію, підтвердження від мобільної Інтернету. Базова станція 104 може містити одну станції в базову станцію не надійде, то базова або декілька приймально-передавальних станція може повторно передати пакет. У варіанті підсистем базової станції (ППБС, BTS), здійснення, що приводиться як приклад, базова 11 80943 12 станція буде робити чотири спроби передати радіочастотне перетворення з пониженням пакет. частоти, демодуляція (псевдошумове стиснення і Мобільні станції можуть також передавати дані покриття Уолша), комбінування, обернене на базову станцію по зворотній лінії зв'язку. Один чергування, декодування і ін. канал для передачі даних по зворотній лінії зв'язку Дані, що надходять в приймач 220, можуть названий зворотним додатковим каналом (ЗДК, Rмати різне призначення, одним з яких показаний SCH). Канал управління зворотної лінії зв'язку, що декодер 230 повідомлень. Декодер 230 використовується для зазначення швидкості повідомлень декодує різні повідомлення, що передачі даних по ЗДК, називається зворотним присилаються однією або декількома мобільними каналом показника швидкості передачі даних станціями, наприклад, повідомлення зворотної (ЗКПШПД, R-RICH). лінії зв'язку, що згадуються вище. Генератор 240 Дані, що передаються по прямому каналу повідомлень спрацьовує на декодер 230 передачі даних, або ПКПД, можна розширити за повідомлень тим, що деякі повідомлення прямої допомогою одного або декількох кодів Уолша. У лінії зв'язку формуються у відповідь на варіанті здійснення, що приводиться як приклад, інформацію, що міститься в повідомленнях дані можна обробляти з допомогою до 28 кодів зворотної лінії зв'язку. Приклади цього детально Уолша. Як указано вище, величина потужності приводяться нижче. Типова базова станція може передачі, доступна для передачі по ПКПД, і число містити центральний процесор (ЦП, CPV) або потрібних каналів Уолша змінюються із зміною процесор цифрових сигналів (ПЦС, DSP) для числа каналів передачі мови і інших каналів взаємного з'єднання різних функціональних блоків, передачі даних. Необхідно, щоб базова станція що описуються нижче, і для управління ними (ЦП сповіщала мобільним станціям число каналів або ПЦС не показані). Фактично різні показані на Уолша, що використовуються під час майбутніх Фіг.2 блоки, включаючи генератор 240 передач, вказувала певні канали Уолша і порядок, повідомлень і декодер 230 повідомлень, можуть відповідно до якого дані будуть модулюватися в бути видами обробки, що виконується в ЦП або каналах Уолша. Цю сукупну інформацію можна ПЦС. Функціональні блоки вказані тільки для визначити терміном «простір Уолша». ясності пояснення, оскільки фахівцям в даній Фіг.2 показує приклад базової станції 104. Для області техніки будуть ясні багато які способи ясності показана тільки підгрупа компонентів, що здійснення блоків спеціальної апаратури, що відноситься до даного опису. Сигнали прямої лінії вказуються тут, ЦП або ПЦС, або їх комбінацій в зв'язку передаються від антени 210, яка також об'ємі даного винаходу. Лінія зв'язку між приймає сигнали зворотної лінії зв'язку. Сигнали декодером 230 повідомлень і генератором 240 прямої лінії зв'язку формуються в передавачі 250, повідомлень може включати в себе різні, не який сполучається з підключеним до нього показані, блоки, наприклад, що згадуються вище кодером 260. Передавач 250 може обробляти, за ЦП і ПЦС. відомими з рівня техніки способами, дані для Фіг.3 показує приклад мобільної станції 106. передачі. Прикладами цієї обробки можуть бути: Для ясності показана тільки підгрупа компонентів, покриття Уолша, псевдошумове розширення, що відносяться до даного опису. Сигнали чергування, кодування, така радіочастотна зворотної лінії зв'язку передають з антени 310, яка обробка як перетворення з підвищенням частоти, приймає сигнали прямої лінії зв'язку. Сигнали модуляція несучої і т.п. Під час передачі даних по зворотної лінії зв'язку формуються в передавачі ПКПД передавач 250 покриває відповідні символи 350. Передавач 350 може обробляти дані для даних за допомогою відповідних функцій Уолша передачі за допомогою способів відомого рівня згідно з поточним простором Уолша. Кодер 260 техніки. Прикладами цієї обробки є: покриття може бути частиною передавача 250, але на Фіг.2 Уолша, псевдошумове розширення, чергування, для ясності опису, що приводиться нижче, він кодування, така радіочастотна обробка, як показаний як окремий елемент. Кодер 260 може перетворення з підвищенням частоти і модуляцію використати різні схеми кодування, включаючи несучої і ін. У числі інших даних, які можна кодування відповідно до контролю за допомогою передавати по зворотній лінії зв'язку за допомогою циклічного надмірного коду (КЦНК, CRC), передавача 350 і антени 310, є повідомлення, що згортальне або блокове кодування, турбоформуються в генераторі 340 повідомлень. кодування і ін. У числі даних, які можна передати Повідомленнями, що формуються в генераторі по прямій лінії зв'язку за допомогою передавача 340 повідомлень, можуть бути такі керуючі 250 і антени 210, наприклад пакетних даних згідно повідомлення, як якість каналу, підтвердження, з Фіг.1, є повідомлення, сформовані в генераторі інформація про швидкість передачі даних і ін. 240 повідомлень. Повідомлення, сформовані в Приклади включають в себе: ЗКПЯК, ЗКП і генераторі 240 повідомлень, можуть бути ЗКПШПД, кожний з яких обробляють і передають в керуючими повідомленнями для передачі по передавачі 350. ППКУПД або ПВКУПД, які обробляються в Сигнали прямої лінії зв'язку прямують від передавачі 250 і передаються ним. антени 310 в приймач 320, в якому дані Сигнали зворотної лінії зв'язку надходять з витягуються з сигналів прямої лінії зв'язку за антени 210 в приймач 220, в якому з сигналів допомогою різних способів обробки, відомих з зворотної лінії зв'язку витягуються дані за рівня техніки. Прикладами обробки, що допомогою різних відомих з рівня техніки різних виконується в приймачі 320, є посилення, способів обробки. Приклади обробки, які може радіочастотне перетворення з пониженням виконувати приймач 220: посилення, частоти, демодуляція (псевдошумове стиснення і 13 80943 14 розкриття Уолша), комбінування, обернене який спосіб вибору функцій Уолша. Перелік, що чергування, декодування і ін. Декодер 360 застосовується за умовчанням, показаний на Фіг.4 підключений до приймача 320 і здійснює з ним у вигляді блока 410 прийняття рішення. Якщо зв'язок. Декодер 360 може бути частиною перелік за умовчанням не використовується, то приймача 320, але для ясності опису, що блок 420 повідомляє перелік простору Уолша. приводиться нижче, він показаний як окремий Якщо порядок модуляції за умовчанням, такий як елемент на Фіг.3. Декодер 360 може здійснювати порядок переліку Уолша, не визначений, то декодування згідно з однією або декількома порядок модуляції можна визначити мовленням відомими з рівня техніки схемами. Прикладами є порядку модуляції також в блоці 410. КЦНК-декодери, згортальні декодери, турбодекодери і ін. Приймаючи дані по ПКПД, приймач Таблиця 1 320 розкриває відповідні символи даних за допомогою відповідних функцій Уолша, заданих в поточному просторі Уолша. Дані, що надходять з приймача 320, можуть мати різні призначення, одним з яких є декодер 330 повідомлень. Декодер 330 повідомлень декодує різні повідомлення від однієї або декількох базових станцій, наприклад, повідомлення прямої лінії зв'язку, що згадуються вище. Генератор 340 повідомлень спрацьовує на декодер 330 повідомлень тим, що деякі повідомлення зворотної лінії зв'язку формуються у відповідь на інформацію, що міститься в повідомленнях прямої лінії зв'язку. Приклади цього детально приводяться нижче. Типова базова станція може містити центральний процесор (ЦП) або процесор цифрових сигналів (ПЦС) для взаємного з'єднання нижче різних функціональних блоків, що описуються, і управління ними (ЦП або ПЦС не показані). Фактично різні показані на Фіг.3 блоки, включаючи генератор 340 повідомлень і декодер 330 повідомлень, можуть бути видами обробки, що виконується в ЦП або ПЦС. Функціональні блоки вказані тільки для ясності пояснення, оскільки фахівцям в даній області техніки будуть ясні багато які способи здійснення блоків спеціальної апаратури, що указуються тут, ЦП або ПЦС, або їх комбінацій в об'ємі даного винаходу. Лінія зв'язку між декодером 330 Після визначення загального простору Уолша повідомлень і генератором 340 повідомлень може підпростір, що використовується для певної включати в себе різні, не показані, блоки, передачі по ПКПД, можна указати одним числом, наприклад, що згадуються вище за ЦП і ПЦС. що називається тут покажчиком простору Уолша, Фіг.4 ілюструє блок-схему здійснення способу або WALSH_SPACE. Покажчик простору Уолша повідомлення інформації простору Уолша в вказує число використовуваних функцій Уолша. мобільні станції. Перелік Уолша і відповідний йому порядок Повідомлення направляють по мовному модуляції потім можна використати з покажчиком каналу, який названий прямим мовним каналом простору Уолша, щоб визначити функції Уолша управління (ПМКУ, F-BCCH) і містить числа Уолша для використання в передачі даних. Приклад і число каналів для різних прямих каналів, підпростору Уолша, відповідний WALSH_SPACE, включаючи ППКУПД, ПМКУТТД і ПКПД. У варіанті що дорівнює шести, показаний в Таблиці 2. У здійснення ПКПД, що приводиться як приклад, цьому прикладі використовуються шість функцій може використати до 28 функцій Уолша. Перелік Уолша: 31, 15, 30, 14, 29 і 13, і саме в цьому функцій, що використовуються для передачі і порядку. Простір Уолша повинен бути переданий прийому ПКПД, тут названий переліком Уолша. спочатку на всі мобільні станції в блоці 430. Якщо Згідно з альтернативним здійсненням замість в просторі Уолша відбувається зміна, то треба передачі переліку Уолша по ПМКУ передати покажчик простору Уолша, щоб використовується перелік за умовчанням. Приклад визначити новий простір Уолша. Це показано на переліку Уолша представлений в Таблиці 1. У Фіг. 4 в блоці 440 прийняття рішення, де хід цьому прикладі функціями Уолша є 31, 15, 30, 14 і процесу повертається в блок 440 прийняття т.д. Крім переліку Уолша базова станція і мобільні рішення, якщо простір Уолша не змінився, але станції повинні погодити порядок, в якому символи прямує в блок 430, щоб передати покажчик застосовуються для різних функцій Уолша, щоб простору Уолша, якщо той змінився. сприяти відповідному декодуванню. Одним з рішень є використання порядку переліку Уолша, Таблиця 2 хоч об'єм даного винаходу включає в себе будь 15 80943 16 бітовим числом, вказуючим число використовуваних функцій Уолша. Повідомлення можна передати по каналу управління. У варіанті здійснення, що приводиться як приклад, повідомлення покажчика простору Уолша можна передати по ПВКУПД. У рамках даного винаходу можна забезпечити будь-яке число різних таблиць. Таблиця 3 показує альтернативний простір Уолша за умовчанням, доцільний як перелік Уолша за умовчанням для розподілу каналів Уолша під час передачі даних по такому каналу як ПКПД. Таблиця 3 У варіанті здійснення, що приводиться як приклад, покажчик простору Уолша передають в повідомленні, приклад якого представлений в Таблиці 4. У цьому прикладі повідомлення має 13 інформаційних бітів, в якому 6 бітів призначені для ідентифікатора управління багатостанційним доступом (МАС_ID), і 7 бітів використовуються для характеристики структури пакету. У варіанті здійснення, що приводиться як приклад, MAC_ID, що дорівнює 0, вказує управління, яке можна використати для мовлення на всі мобільні станції, контролюючі передачі даної базової станції. З числа 7 бітів, що залишаються, два біти використовуються для зазначення типу інформації, і ще інші 5 бітів вказують число використовуваних функцій Уолша. У цьому прикладі CON_INFO_TYPE можна використати для зазначення того, що повідомлення містить покажчик простору Уолша. WALSH_SPACE є 5 Таблиця 4 Згідно з пропозицією 1xEV-D V повідомлення каналу управління, такого як ПВКУПД, можна передавати з допомогою 1-, 2- або 4-інтервальних пакетів. Якщо використовується 8-інтервальний формат ПКПД, то використовується 4інтервальний формат ПВКУПД. Тому можна використати інші 4 інтервали для передачі WALSH_SPACE в 4-інтервальному повідомленні ПВКУПД. Якщо 8-інтервальні передачі ПВМКУПД не використовуються, то можливо, що повідомлення покажчика простору Уолша потрібно буде передати по ПВКУПД, використовуючи пропускну спроможність прямої лінії зв'язку. Фіг.5 показує блок-схему варіанту здійснення цього способу. Хід процесу повертається назад від блока 510 прийняття рішення, якщо коректування Уолша не потрібно. Якщо коректування Уолша потрібно, то процес переходить до блока 520, щоб визначити, чи є час, коли ПКПД передається, а повідомлення управління не передається. Якщо це так, то процес переходить до блока 530 і передає повідомлення покажчика простору Уолша за допомогою запасного керуючого повідомлення. Якщо немає, то процес переходить до блока 540 і передає покажчик простору Уолша за допомогою спеціального керуючого повідомлення. Один з випадків, коли частка 8-інтервальних пакетів низька, відбувається, коли канал використовують для роботи тільки з даними (доступні всі 28 кодів Уолша). У цьому випадку при зміні в просторі Уолша може бути потрібна спеціальна передача повідомлення покажчика простору Уолша по каналу управління, внаслідок чого знизиться загальна пропускна спроможність системи. Але в таких випадках простір Уолша значно не змінюється, і тому це позначиться на загальній пропускній спроможності системи мінімально. Простір Уолша може змінюватися більш динамічно, якщо деяка частина каналу буде призначена для мовного зв'язку або для видів послуг, що не є послугами ПКПД. У цьому випадку частка 8-інтервальних передач підвищиться, оскільки величина доступної потужності знизиться. Як правило, кожен раз, коли базова станція буде змінювати простір Уолша, буде передаватися покажчик простору Уолша. У варіанті здійснення, що приводиться як приклад, інформацію про простір Уолша можна передати на мобільну станцію під час встановлення виклику за допомогою розширеного повідомлення про надання каналу (РПНК, ЕСАМ) згідно зі 17 80943 18 стандартом IS-2000. етапі 830 особливе значення передають по Якщо згодом простір Уолша змінюється, то одному з інших зворотних каналів управління. базова станція може скоректувати мобільну Наприклад, можна використати значення на каналі станцію за допомогою повідомлення ПВКУПД з показника швидкості, такому як ЗКПШПД, який покажчиком простору Уолша. інакше не використовується крім як для Крім цього, можуть виникнути випадки, коли зазначення дійсної швидкості. Або особливе мобільній станції може зажадатися повідомити значення можна передати по каналу базовій станції про те, що їй потрібна інформація підтвердження, такому як ЗКП. Інший спосіб про простір Уолша. Наприклад, у мобільної станції передбачає спеціальний канал саме для цієї може виникнути необхідність зробити корекцію за функції. За допомогою іншого каналу базова допомогою інформації про простір Уолша, коли станція отримує інформацію про показник якості вона здійснює передачу обслуговування або коли каналу від мобільної станції, і тому базова станція вона дає запит про те, щоб ПКПД-передачі може використати інформацію про показник якості здійснювалися з нового стільникового осередку каналу, щоб вибрати час для передачі інформації або сектора. Мобільна станція може повідомити на про простір Уолша, коли якість каналу стане базову станцію про цю необхідність різними хорошою. У результаті підвищується імовірність способами. того, що мобільна станція буде точно отримувати Згідно з варіантом здійснення, показаним на інформацію, знижується величина потужності для Фіг.6, мобільній станції необхідна інформація про передачі інформації про простір Уолша, або і те, і простір Уолша як показано на етапі 610. інше разом. Мобільний пристрій повідомляє про це базовій Щоб визначити імовірність погрішності в станції не за допомогою передачі показника якості прийомі інформації про простір Уолша, коли від зворотного каналу, а з допомогою, наприклад, мобільної станції не надходить зворотне ЗКПЯК. Якщо базова станція не приймає ЗКПЯК, повідомлення про якість сигналу, то вона не передає дані на мобільну станцію, а використовується довгострокова статистика замість цього може передати інформацію про завмирань. Наприклад, у разі 1-процентного простір Уолша. Згідно з альтернативним варіантом коефіцієнта помилок прямого каналу (КППК, FER) здійснення, показаним на Фіг.7, мобільна станція для каналу управління в гіршому випадку потрібно реагує на потребу, що виникла в інформації про 18дБ відношення Eb/Nt (енергія з розрахунку на простір Уолша, етап 710, тим, що посилає один біт/тепловий шум), в умовах 1-канального особливе значення по ЗКПЯК, наприклад, яке не релеєвського завмирання з приблизним використовується для звичайної роботи. Це значенням 30км/год. Необхідне відношення Ec/Ior згадане останнім технічне рішення доцільне, якщо (енергія з розрахунку на один елемент передачі від мобільної станції іноді не сигналу/загальна енергія, що передається від приймаються. базової станції) визначається наступним Щоб базова станція передала інформацію про рівнянням: простір Уолша по прямій лінії зв'язку, можна Ec æ Eb ö æ R öæ 1 ö ÷ ç ÷ç ÷ = ç використати будь-який з цих способів. За (1) Ior ç Nc ÷ è W øè G ø è ø допомогою альтернативного способу згідно з Фіг.7 , особливе значення по ЗКПЯК можна використати де R - швидкість передачі даних, W - ширина для полегшення коректування інформації про смуги передачі, G - геометрія (відношення простір Уолша під час передачі обслуговування потужності стільникового осередку, який або коли надходить запит, щоб стільниковий контролює мобільна станція, до всіх інших осередок або сектор, які вже знаходяться в стільникових осередків), в дБ. Повідомлення активному стані, здійснювали передачу на містить 29 бітів, і тому необхідне Ес/Іоr для одного мобільну станцію. ЗКПЯК містить інформацію про інтервалу становить 0,7дБ-G. Ясно, що ця відношення несуча-перешкода (Н/П), що потужність недостатня для її виявлення поблизу відноситься до певної базової станції. Після краю стільникового осередку (G=0дБ, або менше). здійснення передачі обслуговування мобільна Але якщо інформацію про простір Уолша станція може передати це особливе значення із повторюють, то після двох повторів потрібен буде зазначенням нової базової станції, і базова станція 1-процентний КППК (передбачивши, що буде знати, що їй необхідно передати інформацію завмирання між двома повторами незалежне), і про простір Уолша. Система, що використовує тоді Eb/Nt складе біля 8дБ; і Ес/Іоr, необхідне для покриття Уолша для повідомлень Н/П, для одно-інтервального випадку, становитиме -10,3дБнаправлення повідомлень на певну базову G. Загальна енергія, з точки зору Ес/Іоr, станцію розкривається в патентній заявці, що становитиме -7,3-G. Таким чином, за допомогою знаходиться на спільному розгляді [США відносно великої частини потужності каналу на №08/963386 на «Method and Apparatus for Higher мобільну станцію можна надійно передати вказівку Rate Packet Data Transmission», поданої 03 простору Уолша. Нижче приводиться опис листопада 1997] і передана правонаступнику альтернативних варіантів здійснення, для яких не даного винаходу. потрібна така велика частина потужності каналу, Фіг.8 ілюструє ще один спосіб повідомлення щоб здійснити надійну передачу. про потребу в інформації про простір Уолша, Альтернативний спосіб повідомлення показаний на етапі 810. На етапі 820 мобільна інформації про простір Уолша полягає у станція передає показник якості каналу, використанні каналу багатостанційного доступу, наприклад, по ЗКПЯК, в звичайному порядку. На що безперервно передається, з кодовим 19 80943 20 розділенням. У даному описі цей канал названий що простір Уолша не був прийнятий, щоб не вести прямим каналом покажчика Уолша (ПКПУ, Fпередачу, поки мобільна станція не зможе знов WICH). Застосування цього способу має ту здійснювати прийом. Мобільна станція може перевагу, що простір Уолша можна передати з повідомити про це, не передавши показник якості меншою потужністю. Мобільна станція може каналу, такий як ЗКПЯК - Фіг.6. Або можна об'єднати енергію за рахунок повторення передати особливе значення показника якості інформації про простір Уолша. Часове рознесення каналу - Фіг.7. Інші альтернативні зворотні канали за рахунок повторення може згладити процеси можна також використати для зазначення завмирання. Крім цього, мобільним станціям не відсутності декодування дійсного простору Уолша треба повідомляти базовій станції про те, що ним мобільною станцією, наприклад, зворотний канал необхідна інформація про простір Уолша, оскільки показника швидкості, або ЗКПШПД, або канал ця інформація повідомляється безперервно. підтвердження - ЗКП. Згідно з варіантом здійснення для ПКПУ, що Якщо мобільна станція не приймає приводиться як приклад, можна використати кадр правильним чином покажчик простору Уолша по тривалістю 20мс і довжиною в 256 функцій Уолша. ПКПУ в одному кадрі, то вона може об'єднати При цьому з розрахунку на один кадр буде 96 кодові символи, прийняті в попередньому кадрі, з символів. Можна використати простий блоковий кодовими символами поточного кадру. За ра хунок код, такий як код (24, 7), який повторюється чотири цього забезпечуються додаткові 3дБ енергії для рази, що аналогічно використовується для декодування покажчика простору Уолша. Але ЗКПШПД згідно з пропозицією 1xEV-D V. якщо покажчик простору Уолша змінюється від Базова станція безперервно передає ПКПУ. однієї передачі до наступної, тобто велика Якщо простір Уолша змінюється, то базова станція імовірність того, що дана передача не буде передає в ефір новий покажчик простору Уолша декодована. Тому це технічне рішення буде, на один кадр, плюс декілька (наприклад, два) ймовірно, використане, коли покажчик простору інтервали завчасно до фактичної зміни. Для Уолша не буде змінюватися дуже часто. ефірних інтерфейсів згідно з IS-95 і CDMA2000 Блок-схема варіанту здійснення способу тривалість інтервалу дорівнює групі управління передачі і прийому ПКПУ, що приводиться як потужністю, довжина обох - 1,25мс. Фіг.9 показує приклад, показана на Фіг.10. Блок 1010 вказує, що цю відносну синхронізацію. WALSH_SPACE базова станція безперервно передає ПКПУ. Далі передають на ПКПУ. 20мс, плюс деяке число процес переходить до блока 1020, в якому (наприклад, два) інтервалів, потім 16 інтервалів, мобільна станція приймає наступний кадр ПКПУ. відповідних скоректованому WALSH_SPACE, Далі процес переходить до блока 1030 прийняття передають по ПКПД. рішення. Якщо в блоці 1030 прийняття рішення Мобільна станція декодує ПКПУ в кожному ПКПУ був декодований вірно, то процес кадрі. Якщо ПКПУ вірно не приймається, то переходить до блока 1040, щоб передати показник мобільна станція може в цьому випадку якості зворотного каналу, наприклад, по ЗКПЯК. застосувати різні методи. Один з них полягає в Потім процес повертається в блок 1020 для тому, що беруть попереднє значення прийому наступного кадру. WALSH_SPACE, яке доцільне, якщо Якщо в блоці 1030 прийняття рішення ПКПУ WALSH_SPACE не змінюється дуже часто. Другий: не був вірно декодований, то процес переходить очікування нової передачі ПКПУ. Інші методи, до блока 1050 і об'єднує (комбінує) символи цього подібні до тих, що описуються в зв'язку з Фіг.6-8, і кадру з символами попереднього кадру. Потім які можна використати мобільною станцією, процес переходить до блока 1060 прийняття полягають в повідомленні базової станції. Хоч, як рішення. У блоці 1060 прийняття рішення, якщо указано вище, немає необхідності в тому, щоб ПКПУ декодований вірно з комбінованих символів, базова станція знала, що мобільна станція не то процес переходить до блока 1040 і передає прийняла інформацію Уолша вірно, оскільки показник якості зворотного каналу, як вказано інформація передається безперервно, є інші вище. Якщо комбіновані символи декодовані обставини, які можуть зробити це повідомлення невірно, то процес переходить до блока 1020 для доцільним. прийому наступного кадру, як вказаний вище, або Наприклад, згідно з пропозицією 1xEV-DV: процес переходить до додаткового блока 1070 використовується схема повторної передачі, і тому (вказаного пунктиром), щоб повідомити базову пакет можна доставляти в мобільну станцію до станцію про те, що ПКПУ був прийнятий невірно. чотирьох разів, чекаючи підтвердження пакету. Різні способи для повідомлення базової станції Якщо мобільна станція не має правильний простір описані вище, включаючи відмову від передачі Уолша, то всі чотири передачі ймовірно будуть показника якості зворотного каналу, передачу прийняті з помилками (навіть якщо якість каналу особливого значення показника якості каналу, була хорошою під час передач). Протокол передачу особливого значення по іншому верхнього рівня для повторної передачі зворотному каналу і т.п. Від блока 1070 спосіб (наприклад, протокол лінії радіозв'язку (RLP)) буде переходить до блока 1020, щоб прийняти відповідним чином застосований для цієї ситуації, наступний кадр. Таблиця 6 приводить різні але ресурси і пропускна спроможність системи можливі результати з використанням різних будуть розтрачува тися при веденні передачі на правил прийняття рішення; при цьому результати мобільну станцію, яка не в змозі її прийняти. Тому декодування використовуються для двох для базової станції може стати бажаним послідовних кадрів: і-1 та і. отримання вказівки від мобільної станції про те, Альтернативний варіант здійснення з окремим 21 80943 22 ущільненим каналом з кодовим розділенням, визначити, чи правильно був декодований таким як ПКПУ, можна використати для вирішення, попередній кадр і-1. Якщо так, то спосіб в деякій мірі, проблем, пов'язаних з мобільною переходить до блока 1155 і використовує станцією, що приймає невірне значення WALSH_SPACE попереднього кадру. Необхідності WALSH_SPACE по ПКПУ. У одному з варіантів об'єднувати кадри немає, оскільки якщо простір здійснення кодер контролю за допомогою Уолша не змінений, то дійсне попереднє значення циклічного надмірного коду (КЦНК) в базовій WALSH_SPACE; і якщо воно змінене, то станції і мобільній станції ініціалізується за об'єднання двох різних значень буде так чи інакше допомогою поточного значення WALSH_SPACE. мати помилки. Якщо простір Уолша змінений, то Наприклад, кодер 260 в базовій станції і декодер дуже вірогідно, що канал управління не буде 360 в мобільній станції можна використати для декодованим, оскільки ініціалізація декодера обчислення відповідного КЦНК. Якщо мобільна відбуватися не буде. Відбувається ініціалізація станція не скоректувала свій варіант декодера з допомогою WALSH_SPACE в блоці WALSH_SPACE правильно, коли базова станція 1160, канал управління даними декодується в його змінила, то малоймовірно, що заголовок блоці 1165; в блоці 1170 відбувається приріст і; в пакету буде вірно декодований в ПВКУПД. Тому блоці 1110 здійснюється прийом наступного кадру; мобільна станція не прийме суб-пакет для даної і процес повторюється. передачі. Як можлива альтернатива початковий Якщо в блоці 1125 прийняття рішення стан кодера виправлення помилок (наприклад, попередній кадр і-1 не був декодований вірно, то згортального кодера) в базовій станції (260) і процес переходить до блока 1130 для мобільній станції (360) ініціалізується за комбінування символів обох кадрів. Спосіб допомогою поточного значення WALSH_SPACE. переходить до блока 1135 прийняття рішення для Треба зазначити, що інші правила (наприклад, що визначення, чи декодований комбінований кадр приводяться в Таблиці 6), що описуються тут, належно. Якщо так, то використовується можна також використати в цьому WALSH_SPACE комбінованих кадрів. Декодер альтернативному варіанті здійснення. ініціалізується за допомогою WALSH_SPACE в Таблиця 6 блоці 1160; канал управління даними декодується в блоці 1165; в блоці 1170 відбувається приріст і; в блоці 1110 приймається наступний кадр і; і процес повторюється. Якщо в блоці 1135 прийняття рішення комбінований кадр не декодований належно, то процес переходить до блока 1145. Використовується попереднє наявне WALSH_SPACE. Якщо простір Уолша не змінений, то це значення буде дійсним. Якщо воно змінене, то, як раніше, канал управління не буде декодований належно за допомогою цього значення WALSH_SPACE як ініціалізація декодера. Декодер ініціалізується в блоці 1160 за Як і раніше, якщо мобільна станція не має допомогою WALSH_SPACE; канал управління вірного зазначення WALSH_SPACE, можливо даними декодується в блоці 1165; в блоці 1170 внаслідок передачі обслуговування, або є відбувається приріст на і; в блоці 1110 помилки, прийняті при корекції по ПКПУ, то здійснюється прийом наступного кадру і; і процес мобільна станція може повідомити про це базовій повторюється. Або, як указано додатковим блоком станції за допомогою будь-кого з способів, що 1150 між блоками 1145 і 1160 (пунктиром), згадуються вище відносно Фіг.6-8. Базова станція мобільна станція може повідомити базову станцію потім може припинити передачу даних, поки не про те, що ПКПУ не був вірно прийнятий за здійснить вірний прийом WALSH_SPACE. допомогою одного з способів, що описуються Внаслідок цього виключається витрачання вище. Необхідно зазначити, що згідно з ресурсів системи на передачу даних на мобільну альтернативними варіантами здійснення блок станцію, яка не в змозі їх вірно прийняти. 1150 сповіщає базову станцію про те, що ПКПУ Фіг.11 показує блок-схему варіанту здійснення коли-небудь не прийнятий вірно, що мобільна цього способу, що викладається тут. Мобільна станція не здійснила вірний прийом ПКПУ. станція приймає кадр і в блоці 1110. Спосіб Звичайно для високонадійного каналу переходить до блока 1115, щоб визначити, чи потрібна значна потужність передачі, особливо в декодований кадр і вірно. Якщо так, то умовах повільного завмирання. Але потужність, використовується WALSH_SPACE, що є в кадрі і. необхідна для безперервно ПКПУ, що Декодер ініціалізується за допомогою передається, буде більш низкою. Це пояснюється WALSH_SPACE в блоці 1160, канал управління повторенням WALSH_SPACE, внаслідок чого даними декодується в блоці 1165, в блоці 1170 забезпечується ефективне чергування 40мс у відбувається приріст і; в блоці 1110 здійснюється варіанті здійснення, що приводиться як приклад. прийом наступного кадру і; і процес повторюється. При цьому, якщо мобільна станція зазнає Якщо в блоці 1115 прийняття рішення завмирання, то відношення несуча-перешкода декодування кадру і було невірним, то спосіб (Н/П) низьке, і базова станція не буде здійснювати переходить до блока 1125 прийняття рішення, щоб передачу на мобільну станцію по каналу пакетних 23 80943 24 даних, такому як ПКПД. Тому для мобільної станції Потім процес переходить до блока 1230 прийняття немає необхідності мати вірну інформацію про рішення для визначення, чи можна використати простір Уолша. Вірна інформація про простір той або інший перелік. Якщо так, то спосіб Уолша потрібна тільки коли якість каналу переходить до блока 1250 і здійснює передачу поліпшується, внаслідок чого базова станція може обслуговування, використовуючи для цього один з вибирати мобільну станцію для передачі. діючих переліків. Якщо немає, то процес У варіанті здійснення, що приводиться як переходить до блока 1240 і передає приклад, Eb/Nt близько 4дБ для даного каналу скоректований перелік функцій Уолша на мобільну може бути достатнім. Оскільки швидкість передачі станцію для використання. Потім процес даних досить низька, то необхідне Ес/Іоr може переходить до передачі обслуговування в блоці складати біля - 33дБ. Для забезпечення цього 1250. Ec/Ior. потрібна дуже невелика пропускна Треба зазначити, що у всіх варіантах спроможність прямої лінії зв'язку. здійснення, що викладаються вище, етапи способу Різні варіанти здійснення даного винаходу, можна взаємно замінювати, не виходячи з об'єму деякі з яких описані вище, можна також даного винаходу. застосувати для ситуацій передачі Фахівцям в даній області техніки буде ясно, обслуговування. До передачі обслуговування що цю інформацію і сигнали можна представити базова станція може послати на мобільну станцію за допомогою різних технологій і методик. різні повідомлення. Поле NGHBR_CONFIG Наприклад, дані, інструкції, команди, сигнали, біти, універсального повідомлення про перелік сусідніх символи і елементи сигналу, що згадуються в станцій (УППС, VNLM) або інше повідомлення про даному описі, можна представити у вигляді перелік сусідніх станцій вказує, чи присутні значень напруження, струму, електромагнітних ППКУПД і ПВКУПД, і чи є привласнені ним функції хвиль, магнітних полів або часток, оптичних полів Уолша тими ж, що і в даній базовій станції. або часток, або у вигляді їх поєднань. Наприклад, якщо поле NGHBR_CONFIG дорівнює Фахівцям в даній області техніки буде ясно, «000», то вони однакові. Тоді замість повторного що різні логічні блоки, що приводяться для використання полів NGHBR_CONFIG в УППС пояснення, модулі, схеми і виконання алгоритмів, можна створити нове поле що згадуються в зв'язку з варіантами здійснення, NGHBR_CONFIG_PDCH для передачі інформації. які розкриваються тут, можна виконати у вигляді У цьому випадку один біт може указати, чи електронної апаратури, засобів комп'ютерного присутні ППКУПД і ПВКУПД, і чи є привласнені програмного забезпечення, або у вигляді поєднань ним функції Уолша тими ж, що і функції в даній того і іншого. Для пояснення цієї взаємозамінності базовій станції. апаратних і програмних засобів різні компоненти, Коли мобільна станція приймає від базової що приводяться як пояснення, блоки, модулі, станції повідомлення про передачу схеми і етапи описуються вище загалом з точки обслуговування, то базова станція звичайно зору їх функціональних можливостей. їх апаратне негайно після передачі обслуговування передає або програмне виконання залежить від розширене повідомлення про коректування конкретного застосування і конструктивних переліку сусідніх станцій. Базова станція може обмежень, що накладається на систему загалом. включити в це повідомлення наступну інформацію: Фахівці в даній області техніки можуть здійснити чи є в наявності ППКУПД і ПВКУПД; привласнені вказані функціональні можливості різними функції Уолша для ППКУПД і ПВКУПД, і перелік способами для кожного окремого застосування, функцій Уолша для ПКПД. Треба зазначити, що але ці рішення по виконанню не треба тлумачити один біт може представляти перші дві позиції. як відхилення від об'єму даного винаходу. Можна використати ще два біти, з яких перший Різні логічні блоки, що приводяться для вказує, чи використовується перелік функцій пояснення, модулі і схеми, що описуються в Уолша для ПКПД за умовчанням; другий вказує, зв'язку з варіантами здійснення, які розкриваються чи можна використати наявний перелік функцій тут, можна виконати або реалізувати за Уолша для ПКПД (якщо він не є переліком за допомогою універсального процесора, процесора умовчанням). Якщо перелік за умовчанням або цифрових сигналів (ПЦС), спеціалізованої наявний перелік функцій Уолша для ПКПД не інтегральної схеми (СІС), що програмується для використовується, то базова станція повинна певного застосування матриці логічних елементів передати на мобільну станцію перелік функцій або іншого логічного пристрою, який Уолша для ПКПД. Замість розширеного програмується, дискретного логічного елемента повідомлення про коректування переліку сусідніх або транзисторної логічної схеми, дискретних станцій базова станція може передати цю апаратних компонентів, або за допомогою будьінформацію в повідомленні про передачу якого їх поєднання для виконання функцій, що обслуговування, наприклад, в повідомленні про згадуються тут. Універсальний процесор може напрям передачі обслуговування. бути мікропроцесором, але, як варіант, цей Фіг.12 показує блок-схему варіанту здійснення процесор може бути будь-яким звичайним цього способу передачі обслуговування. У блоці процесором, контролером, мікроконтролером або 1210 базова станція дає команду мобільній станції кінцевим автоматом. Процесор можна також про передачу обслуговування. У блоці 1220 виконати у вигляді комбінації обчислювальних базова станція передає повідомлення, яке вказує, пристроїв, наприклад, комбінації ПЦС і чи можна використати перелік функцій Уолша за мікропроцесора, сукупності мікропроцесорів, умовчанням або наявний перелік функцій Уолша. одного або декількох процесорів на основі ПЦС, 25 80943 або у вигляді будь-якої іншої такої конфігурації. Операції способу або алгоритму, що описуються в зв'язку з варіантами здійснення, що розкриваються тут, можна виконати безпосередньо в апаратурі, в програмному модулі, що виконується процесором, або в поєднанні і того, і іншого. Програмний модуль може знаходитися в ОЗУ, флеш-пам'я ті, ПЗУ, СППЗУ, ЕСППЗУ, регістрах, на жорсткому диску, знімному диску, КД-ПЗУ (CD-ROM), або у будь-якому іншому вигляді носія інформації відомого рівня техніки. Носій інформації, що приводиться як приклад, пов'язаний з процесором, який виконаний з можливістю зчитування інформації з носія інформації або з можливістю запису інформації на нього. Або носій інформації може бути складовою частиною процесора. Процесор і носій інформації можуть знаходитися в СІС. СІС може знаходитися в призначеному для користувача прикінцевому пристрої. Або процесор і носій інформації можуть бути виконані у вигляді дискретних компонентів в призначеному для користувача прикінцевому пристрої. Опис варіантів здійснення, що розкриваються, який викладається вище, даний для того, щоб фа хівець зміг здійснити або використати даний винахід. Фахівцям в даній області техніки будуть очевидні різні модифікації в цих варіантах здійснення, і тут загальні принципи, що визначаються можна застосувати для інших варіантів здійснення в рамках суті і об'єму даного винаходу. Тому даний винахід не обмежується ілюстрованими тут варіантами здійснення, і йому надається самий широкий об'єм згідно з принципами, що розкриваються тут і новими ознаками. 26 27 80943 28
