Формування швидкості безпровідного зв’язку

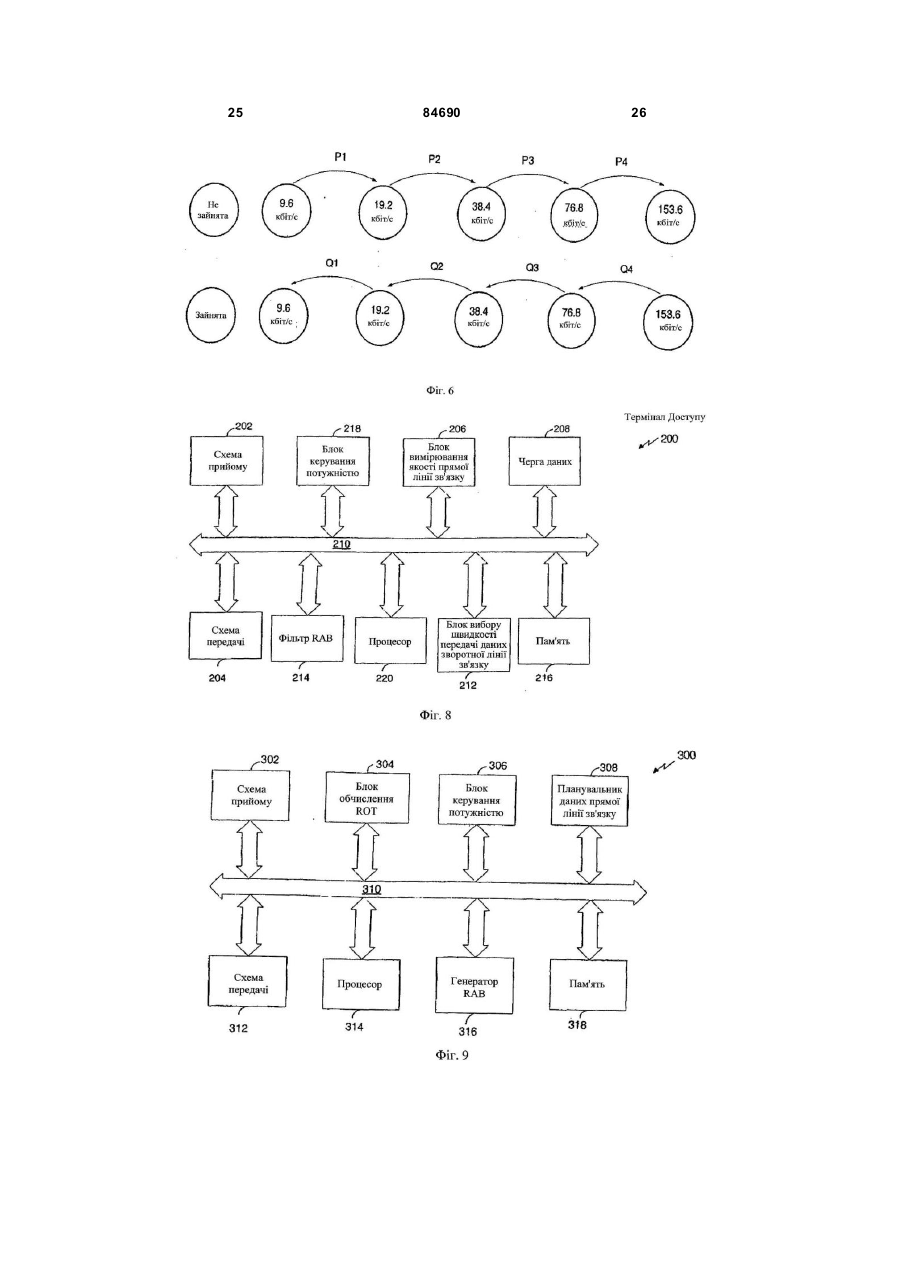

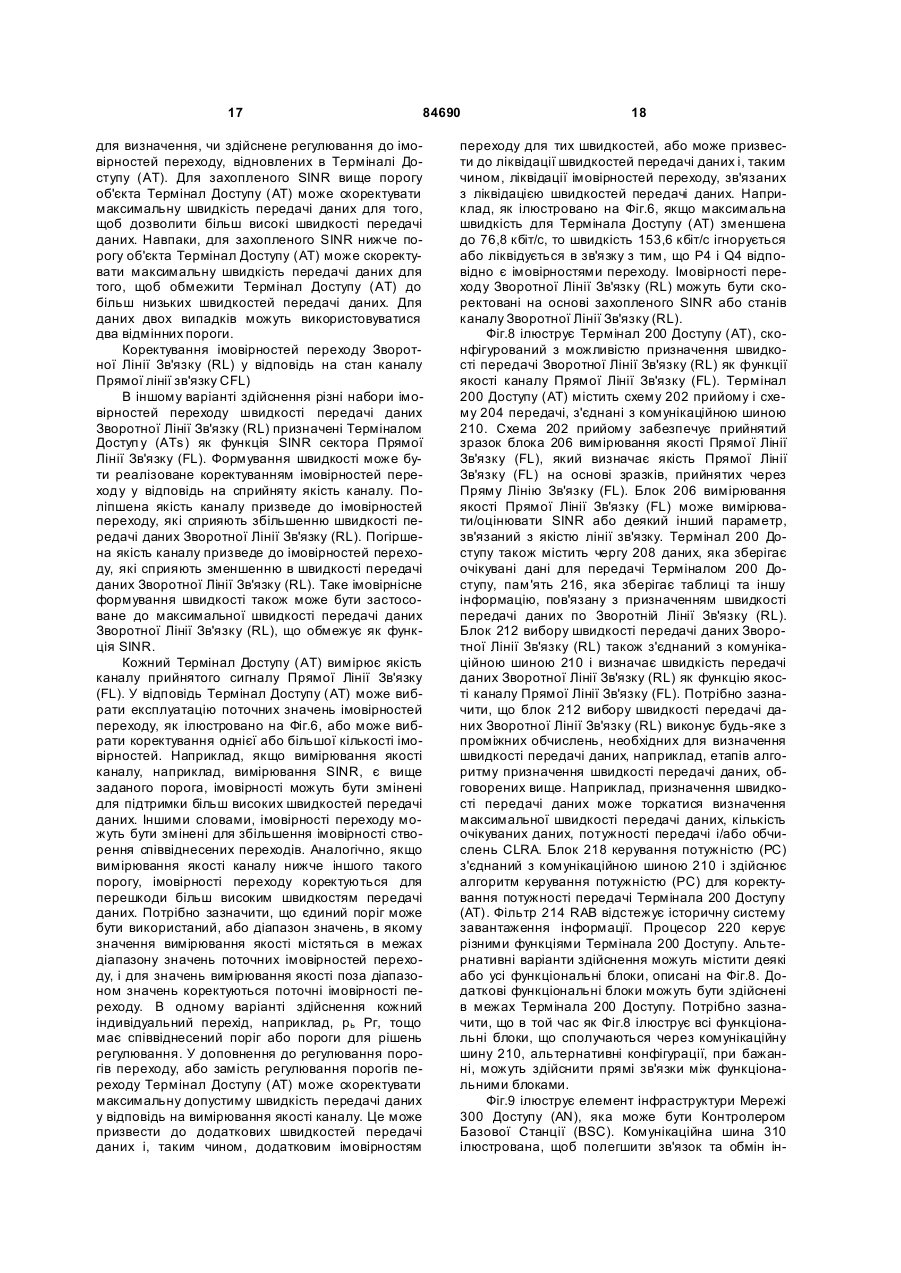

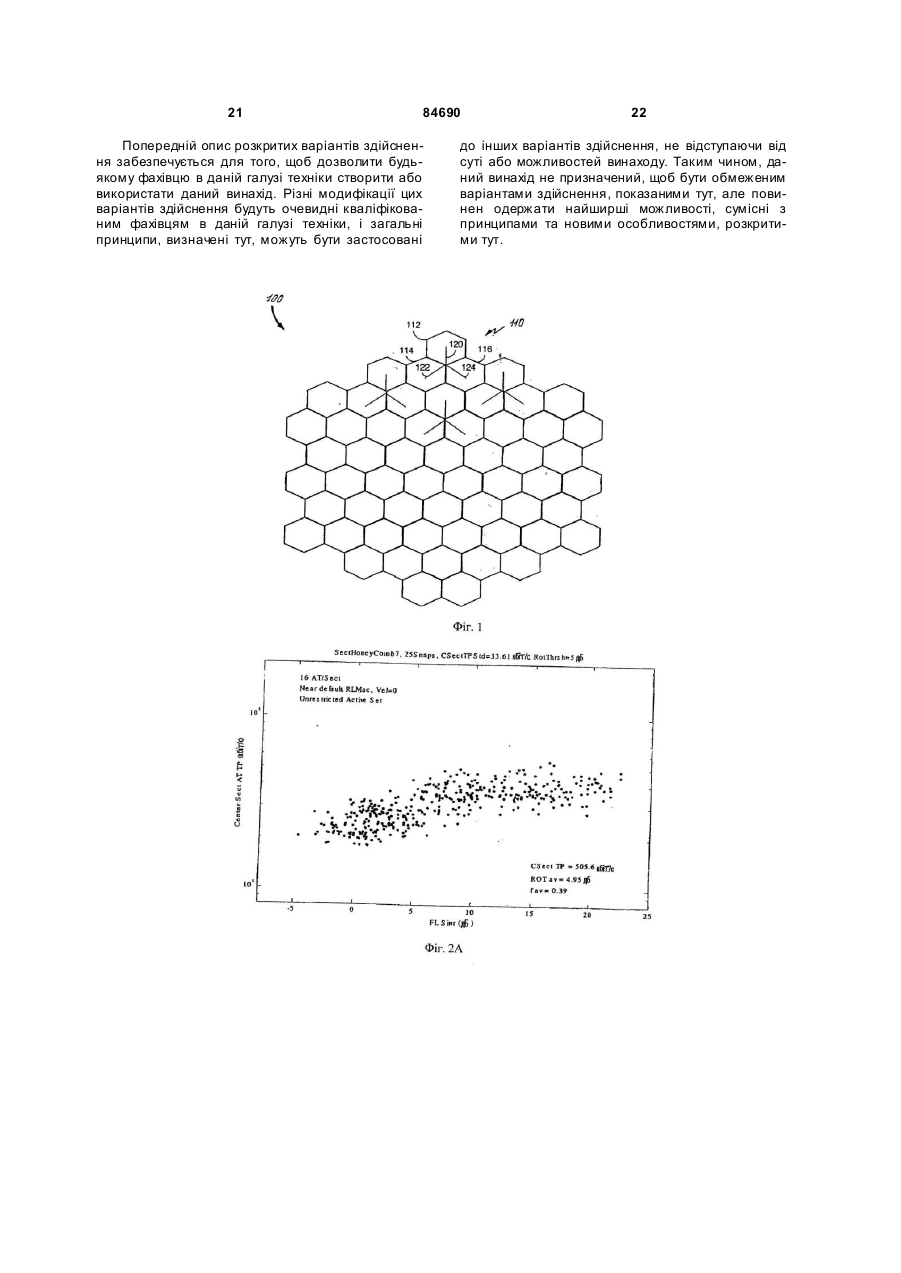

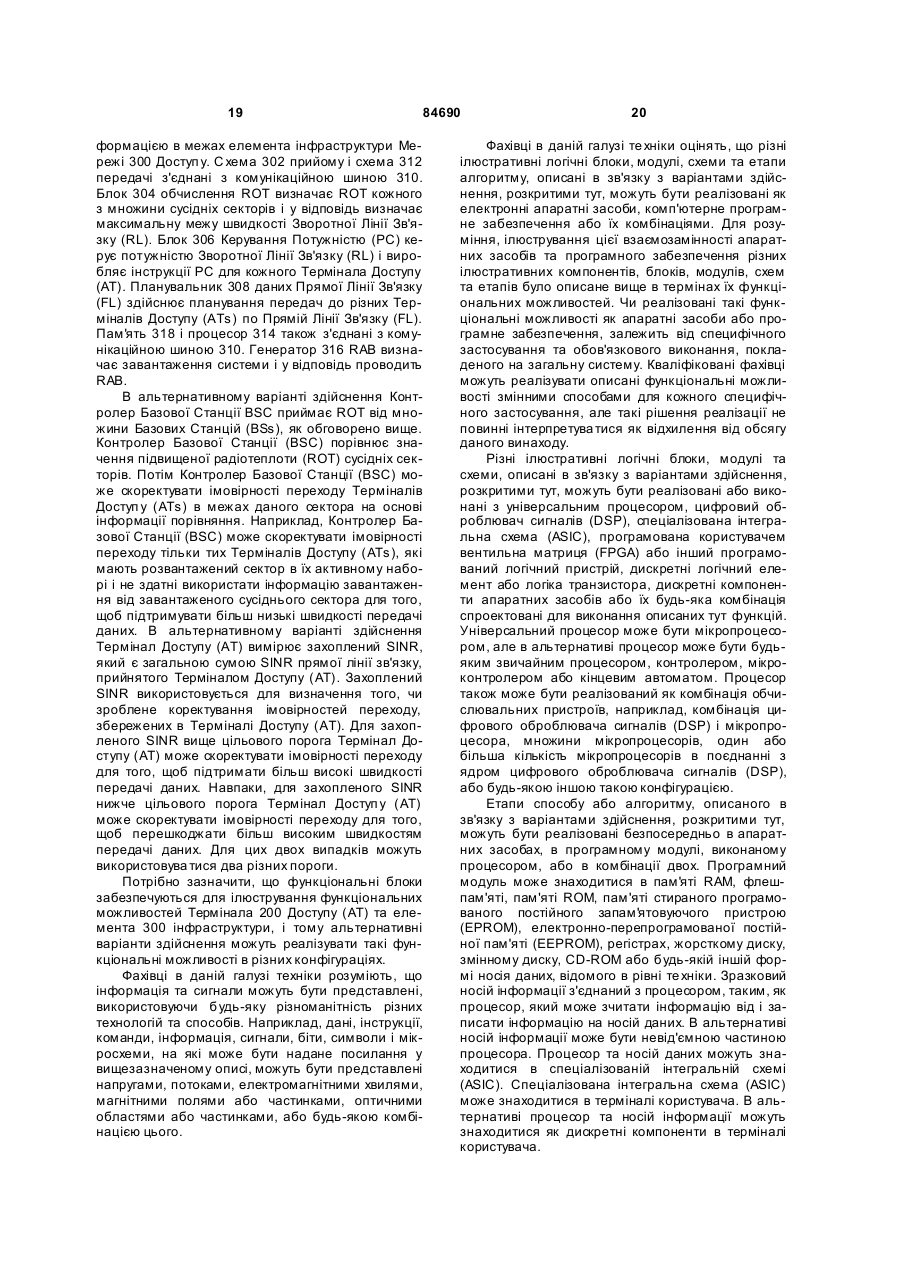

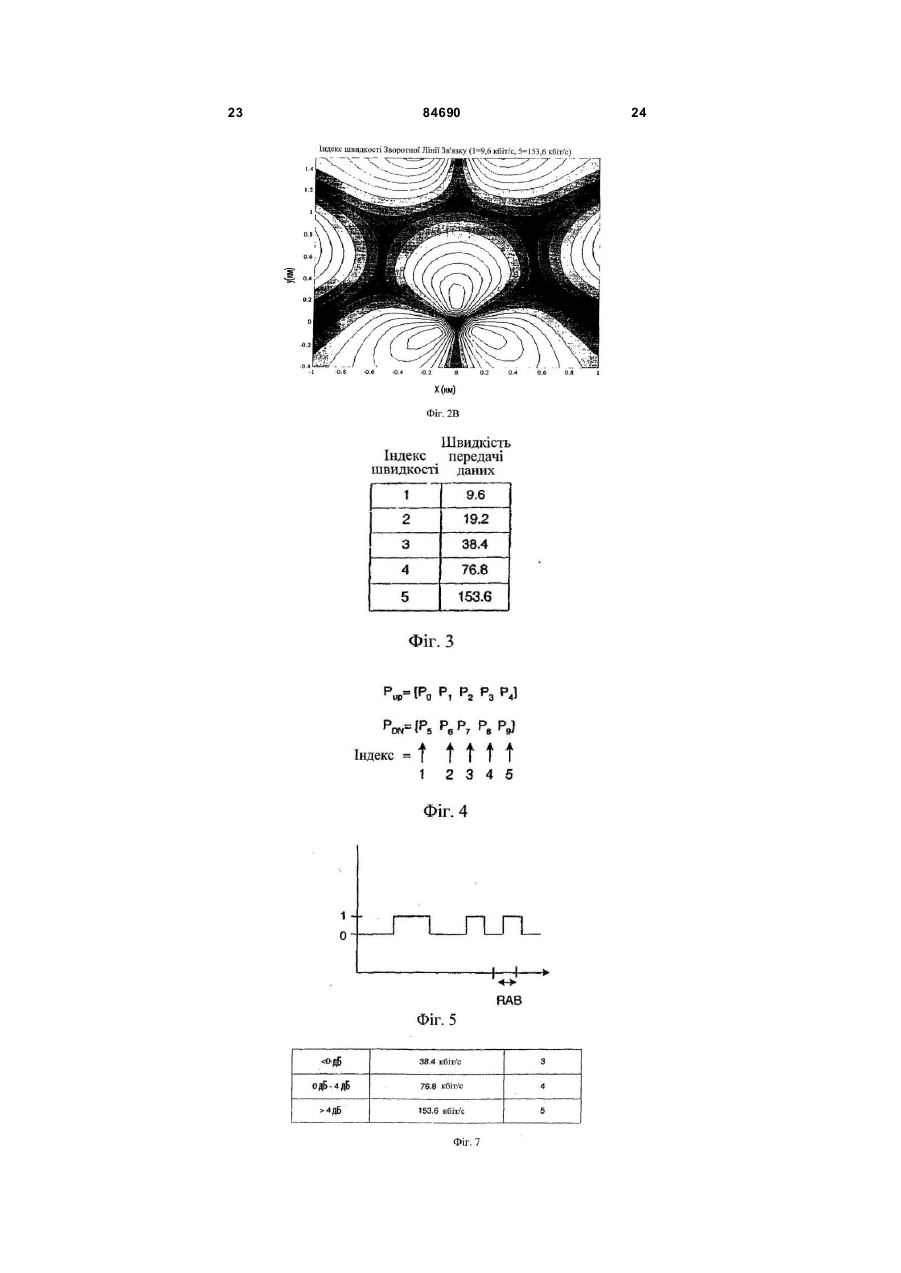

1. Спосіб призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який полягає в тому, що визначають якість каналу прямої лінії зв'язку; визначають максимальну швидкість передачі даних зворотної лінії зв'язку як функцію якості каналу прямої лінії зв'язку і передають дані по зворотній лінії зв'язку на швидкості передачі даних, яка менша або дорівнює максимальній швидкості передачі даних зворотної лінії зв'язку. 2. Спосіб за п. 1, в якому визначення якості каналу прямої лінії зв'язку включає в себе етап, на якому вимірюють відношення сигналу до шуму прямої лінії зв'язку сектора обслуговування, і при цьому визначення максимальної швидкості передачі даних зворотної лінії зв'язку включає в себе етап, на якому порівнюють відношення сигналу до шуму прямої лінії зв'язку сектора обслуговування з пороговою величиною. 3. Спосіб за п. 2, в якому зворотна лінія зв'язку підтримує множину швидкостей передачі даних, і при цьому задають імовірності переходу на переходи між множиною швидкостей передачі даних. 4. Спосіб за п. 1, в якому визначення якості каналу включає в себе етап, на якому визначають якість каналу прямої лінії зв'язку за допомогою вимірю 2 (19) 1 3 84690 показника перевищення потужності над тепловим шумом. 8. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який містить засіб для визначення якості каналу прямої лінії зв'язку; засіб для визначення максимальної швидкості передачі даних зворотної лінії зв'язку як функції якості каналу прямої лінії зв'язку і засіб для передачі даних по зворотній лінії зв'язку із швидкістю передачі даних, яка менша або дорівнює максимальній швидкості передачі даних зворотної лінії зв'язку. 9. Пристрій за п. 8, в якому засіб для визначення якості каналу прямої лінії зв'язку містить засіб для вимірювання відношення сигналу до шуму прямої лінії зв'язку, і при цьому засіб для визначення максимальної швидкості передачі даних зворотної лінії зв'язку містить засіб для порівняння відношення сигналу до шуму прямої лінії зв'язку з пороговою величиною. 10. Пристрій за п. 9, в якому зворотна лінія зв'язку підтримує множину швидкостей передачі даних, і при цьому задані імовірності переходу на переходи між множиною швидкостей передачі даних. 11. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який містить засіб для визначення запиту керування швидкістю передачі даних, що ідентифікує швидкість передачі даних для зворотної лінії зв'язку; засіб для визначення максимальної швидкості передачі даних зворотної лінії зв'язку як функції запиту керування швидкістю передачі даних; і засіб для передачі даних по зворотній лінії зв'язку на швидкості передачі даних, яка менша або дорівнює максимальній швидкості передачі даних зворотної лінії зв'язку. 12. Пристрій за п. 11, в якому засіб для визначення запиту керування швидкістю передачі даних містить засіб для вимірювання відношення сигналу до шуму прямої лінії зв'язку і засіб для порівняння відношення сигналу до шуму прямої лінії зв'язку з пороговою величиною. 13. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який містить засіб для визначення якості каналу зворотної лінії зв'язку; засіб для визначення максимальної швидкості передачі даних зворотної лінії зв'язку як функції якості каналу зворотної лінії зв'язку і засіб для передачі даних по зворотній лінії зв'язку на швидкості, яка менша або дорівнює максимальній швидкості передачі даних зворотної лінії зв'язку. 14. Пристрій за п. 13, в якому засіб для визначення якості каналу зворотної лінії зв'язку містить засіб для передачі пілот-сигналу зворотної лінії зв'язку, що має відповідну потужність передачі пілот-сигналу; 4 засіб для обчислення середньої потужності передачі пілот-сигналу зворотної лінії зв'язку; засіб для обчислення миттєвої потужності передачі пілот-сигналу зворотної лінії зв'язку; засіб для порівняння миттєвої потужності передачі пілот-сигналу зворотної лінії зв'язку із середньою потужністю передачі пілот-сигналу зворотної лінії зв'язку. 15. Пристрій за п. 14, в якому засіб для обчислення середньої потужності передачі пілот-сигналу зворотної лінії зв'язку включає в себе засіб для фільтрації потужності передачі пілот-сигналу в першій кількості з часових інтервалів. 16. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який містить засіб для вимірювання першого значення показника перевищення потужності над тепловим шумом прямої лінії зв'язку для першого сектора; засіб для вимірювання другого значення показника перевищення потужності над тепловим шумом прямої лінії зв'язку для другого сектора; засіб для порівняння першого значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом і засіб для встановлення максимальної швидкості передачі даних зворотної лінії зв'язку на основі порівняння першого значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом. 17. Пристрій за п. 16, в якому перший і другий сектори є сусідніми. 18. Пристрій за п. 17, в якому засіб для встановлення максимальної швидкості передачі даних зворотної лінії зв'язку містить засіб для визначення різниці між першим та другим значеннями показника перевищення потужності над тепловим шумом і засіб для порівняння різниці з пороговою величиною. 19. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який містить запам'я товуючий пристрій, виконаний з можливістю зберігання зчитуваних комп'ютером інструкцій, і блок обробки, з'єднаний із запам'ятовуючим пристроєм і виконаний з можливістю визначення якості каналу прямої лінії зв'язку; визначення максимальної швидкості передачі даних зворотної лінії зв'язку як функції якості каналу прямої лінії зв'язку і передачі даних по зворотній лінії зв'язку на швидкості, яка менша або дорівнює максимальній швидкості передачі даних зворотної лінії зв'язку. 20. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який містить запам'я товуючий пристрій, виконаний з можливістю зберігання зчитуваних комп'ютером інструкцій, і блок обробки, з'єднаний із запам'ятовуючим пристроєм і виконаний з можливістю 5 84690 визначення запиту керування швидкістю передачі даних, що ідентифікує швидкість передачі даних для зворотної лінії зв'язку; визначення максимальної швидкості передачі даних зворотної лінії зв'язку як функції запиту керування швидкістю передачі даних і передачі даних по зворотній лінії зв'язку на швидкості передачі даних, яка менша або дорівнює максимальній швидкості передачі даних зворотної лінії зв'язку. 21. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, який містить запам'я товуючий пристрій, виконаний з можливістю зберігання зчитуваних комп'ютером інструкцій, і блок обробки, з'єднаний із запам'ятовуючим пристроєм і виконаний з можливістю вимірювання першого значення показника перевищення потужності над тепловим шумом прямої лінії зв'язку для першого сектора; вимірювання другого значення показника перевищення потужності над тепловим шумом прямої лінії зв'язку для другого сектора; порівняння першого значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом і встановлення максимальної швидкості передачі даних зворотної лінії зв'язку на основі порівняння першого значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом. 22. Спосіб призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі даних мають відповідний набір імовірностей переходу для переходів між множиною швидкостей передачі даних, який полягає в тому, що коректують щонайменше одну з імовірностей переходу і застосовують імовірності переходу для визначення швидкості передачі даних для зворотної лінії зв'язку. 23. Спосіб призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі даних мають відповідні набори імовірностей переходу для переходів між множиною швидкостей передачі даних, яка полягає в тому, що визначають необхідний профіль швидкості передачі; коректують щонайменше одну з імовірностей переходу для досягнення необхідного профілю швидкості передачі і передають імовірності переходу через радіолінію. 24. Спосіб за п. 23, в якому профіль швидкості передачі характеризує пропускну здатність системи як функцію якості каналу. 25. Спосіб за п. 24, в якому профіль швидкості передачі характеризує пропускну здатність системи як функцію відстані від термінала доступу. 26. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного 6 зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі мають відповідний набір імовірностей переходу для переходів між множиною швидкостей передачі даних, який містить засіб коректування щонайменше однієї з імовірностей переходу і засіб для застосування імовірностей переходу для визначення швидкості передачі даних для зворотної лінії зв'язку. 27. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі даних мають відповідний набір імовірностей переходу для переходів між множиною швидкостей передачі даних, який містить засіб для визначення необхідного профілю швидкості передачі; засіб для коректування щонайменше однієї з імовірностей переходу для досягнення необхідного профілю швидкості передачі і засіб для передачі імовірностей переходу через радіолінію. 28. Пристрій за п. 27, в якому профіль швидкості передачі характеризує пропускну здатність системи як функцію якості каналу. 29. Пристрій за п. 28, в якому профіль швидкості передачі характеризує пропускну здатність системи як функцію відстані від термінала доступу. 30. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі даних мають відповідний набір імовірностей переходу для переходів між множиною швидкостей передачі даних, який містить запам'я товуючий пристрій, виконаний з можливістю зберігання зчитуваних комп'ютером інструкцій, і блок обробки, з'єднаний із запам'ятовуючим пристроєм і виконаний з можливістю коректування щонайменше однієї з імовірностей переходу і застосування імовірностей переходу для визначення швидкості передачі даних для зворотної лінії зв'язку. 31. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі даних мають відповідний набір імовірностей переходу для переходів між множиною швидкостей передачі даних, який містить запам'я товуючий пристрій, виконаний з можливістю зберігання зчитуваних комп'ютером інструкцій, і блок обробки, з'єднаний із запам'ятовуючим пристроєм і виконаний з можливістю визначення необхідного профілю швидкості передачі; коректування щонайменше однієї з імовірностей переходу, для досягнення бажаного профілю швидкості передачі, і передачі імовірностей переходу через радіолінію. 32. Спосіб призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі даних мають 7 84690 8 відповідний набір імовірностей переходу для переходів між множиною швидкостей передачі даних, який полягає в тому, що приймають перше значення показника перевищення потужності над тепловим шумом від першої базової станції, зв'язаної з першим сектором; приймають друге значення показника перевищення потужності над тепловим шумом від другої базової станції, зв'язаної з другим сектором, причому перший сектор і другий сектор є сусідніми секторами; порівнюють перше значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом і коректують набір імовірностей переходу на основі порівняння першого значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом. 33. Спосіб за п. 32, в якому коректування набору імовірностей переходу включає в себе етапи, на яких визначають різницю між першим та другим значеннями показника перевищення потужності над тепловим шумом і порівнюють різницю з пороговою величиною. 34. Пристрій для призначення швидкості передачі зворотної лінії зв'язку в системі безпровідного зв'язку, яка підтримує множину швидкостей передачі даних, причому швидкості передачі даних мають відповідний набір імовірностей переходу для переходів між множиною швидкостей передачі даних, який містить засіб для прийому першого значення показника перевищення потужності над тепловим шумом від першої базової станції, зв'язаної з першим сектором; засіб для прийому другого значення показника перевищення потужності надтепловим шумом від другої базової станції, зв'язаної з другим сектором, причому перший сектор і другий сектор є сусідніми секторами; засіб для порівняння першого значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом і засіб для коректування набору імовірностей переходу на основі порівняння першого значення показника перевищення потужності над тепловим шумом з другим значенням показника перевищення потужності над тепловим шумом. Даний винахід має відношення, загалом, до безпровідного зв'язку, і, більш конкретно, до призначення швидкості передачі зворотної лінії зв'язку для передач пакетних даних. У системі безпровідного зв'язку, наприклад, в системі, яка підтримує пакетовані передачі даних, радіолінія для передач від Мережі Доступу (AN), або інфраструктури системи, на Термінал Доступу або віддаленому користувачеві, названа низхідною лінією зв'язку або Прямою Лінією Зв'язку (FL). Радіолінія для передач від Термінала Доступу (AT) до Мережі Доступу (AN) названа як висхідна лінія зв'язку або Зворотна Лінія Зв'язку (RL). Кожний Термінал Доступу (AT) визначає відповідну швидкість передачі даних для передач по Зворотній Лінії Зв'язку (RL). Різні способи для визначення швидкостей передачі Зворотної Лінії Зв'язку (RL) від Термінала Доступу (AT) описані в «SYSTEM AND METHOD FOR PERSISTENCE-VECTORBASED MODIFIC ATION OF USAGE R ATE ASSIGNMENT» Gadi Karmi, та інш., які мають заявку на патент США №09/410199, яка подана 30 вересня 1999р.[зараз патент США №6 535 523, виданий 18 березня 2003р.] і належить заявнику даної заявки. У системі високошвидкісної передачі даних, наприклад, в системі, яка підтримує «cdma2000 High Rate Packet Data Air Interface Specification», що названа тут як «lxEV-DO» або IS-856, Термінал Доступ у (AT) автономно визначає швидкість передачі даних для передач по Зворотній Лінії Зв'язку (RL) на основі імовірнісного алгоритму, який обчислює обсяг очікуваних даних, доступної потужності передачі або можливість PA (Підсилювача Потужності), обчислення розподілу ресурсу замкненого контуру, і максимальну швидкість передачі даних в Термінал Доступу (AT) Мережею Доступу (AN). Мережа Доступу (AN) визначає імовірності для кожного з можливих переходів швидкості, які Термінал Доступу (AT) може здійснити. Кожний Термінал Доступу (AT) використовує ті ж самі імовірності, які задані і встановлені в кожному Терміналі Доступ у (AT). Додатково, кожний Термінал Доступу (AT) обладнаний пристроєм керування потужністю для динамічного регулювання потужності передачі. Регулювання потужності передачі в Терміналі Доступу (AT) компенсує зміну в місцеположенні Термінала Доступу (AT), затінення (екранування) і завмирання, що відчувається Терміналом Доступу (AT), і швидкості передачі даних. По мірі того, як Термінал Доступу (AT) віддаляється від Базової Станції (BS) в Активному Наборі (AS) Термінала Доступ у (AT), потужність передачі Термінала Доступу (AT) збільшується для того, щоб компенсувати. Звичайно, по мірі того, як Термінал Доступу (AT) наближається до межі сектора, перешкода, викликана даним Терміналом Доступу (AT), по відношенню до інших Терміналів Доступу (AT), збільшується через збільшення потужності передачі Термінала Доступу (AT). Оскільки алгоритм призначення швидкості передачі розглядає потужність передачі, Термінал Доступ у (AT), що знаходиться далеко від Мережі Доступ у (AN), або іншим чином відчуває поганий стан каналу відносно інших Терміналів Доступу (AT), може бути схильний до низьких швидкостей передачі даних протягом тривалого періоду часу. Однак в багатьох системах зв'язку потрібно забезпечити рівний ступінь обслуговування, іншими 9 84690 словами, кожному Терміналу Доступу (AT) надати приблизно рівні можливості для передачі даних по Зворотній Лінії Зв'язку (RL) безвідносно стану каналу, щоб не стави ти в невигідне положення Термінал Доступу (AT) за переміщення в межах системи. Однак цей механізм не бере до уваги перешкоду від Термінала Доступ у (AT). Результати збільшення швидкості передачі даних призводять до збільшення перешкоди, спричиненої Терміналом Доступу (AT), іншим Терміналам Доступу (AT) в системі, і тому бажано перешкоджати і/або заборонити даному Терміналу Доступ у (AT) передачу на більш високих швидкостях, в тому числі, якщо даний Термінал Доступу (AT), ймовірно, викличе надмірну перешкоду іншим Терміналам Доступу (AT) в системі. Крім того, потрібно, щоб кожний Термінал Доступу (AT) передавав на максимальній швидкості, зумовленій при рівній перешкоді, беручи до уваги усі Термінали Доступ у (ATs) в системі. Тому існує потреба для призначення швидкості передачі Термінала Доступу (AT), яке врівноважує якість обслуговування цілі з бажанням максимізувати пропускну здатність системи. Також існує потреба для призначення швидкості передачі Термінала Доступу (AT), яке забезпечує стійку Зворотну Лінію Зв'язку (RL) і зменшує перешкоди іншим користувачам. Додатково існує потреба в призначенні швидкості передачі зворотної лінії зв'язку для досягнення кращого контролю над перешкодою іншого стільника і поліпшення стабільності системи. Фіг.1 являє собою стільникову систему зв'язку, яка підтримує пакетовані передачі даних. Фіг.2А являє собою ілюстрацію профілю пропускної здатності як функцію якості каналу прямої лінії зв'язку для множини терміналів доступу. Фіг.2В являє собою ілюстрацію профілю швидкості для зворотної лінії зв'язку в системі безпровідного зв'язку. Фіг.3 являє собою таблицю швидкостей передачі даних, доступних в системі зв'язку. Фіг.4 являє собою ілюстрацію імовірностей переходу, що використовуються для призначення швидкості передачі зворотної лінії зв'язку в системі зв'язку. Фіг.5 являє собою діаграму зворотних бітів активності у високошвидкісній системі зв'язку. Фіг.6 являє собою ілюстрацію імовірностей переходу в системі безпровідного зв'язку. Фіг.7 являє собою таблицю для визначення максимальної швидкості передачі даних по зворотній лінії зв'язку як функції відношення сигналу прямої лінії зв'язку до перешкоди і шуму. Фіг.8 являє собою Термінал Доступу. Фіг.9 являє собою елемент інфраструктури Мережі Доступу. Галузь безпровідного зв'язку має множину застосувань, включаючи, наприклад, радіотелефони, пейджинговий зв'язок, безпровідні місцеві лінії зв'язку, «кишенькові» комп'ютери (PDAs), інтернеттелефонія і супутникові системи зв'язку. Особливо важливе застосування в телефонних стільникових системах для мобільних абонентів. Як використовується тут, термін «стільникова» система охоп 10 лює частоти і стільникових і Персональних Послуг Зв'язку (PCS). Різні повітряні (радіо) інтерфейси були розвинені для таких телефонних стільникових систем як, наприклад, Множинний Доступ з Частотним Розділенням каналів (FDMA), Множинний Доступ з Часовим Розділенням або Ущільненням каналів (TDMA) і Множинний Доступ з Кодовим Розділенням Каналів (CDMA). У зв'язку з цим були встановлені різні внутрішні і зовнішні стандарти, такі як, наприклад, Мобільний Телефонний Зв'язок (AMPS), Глобальна Система Мобільного Зв'язку (GSM і Часовий Стандарт 95 (IS-95). IS-95 і його похідні, IS-95A, IS-95B, ANSI J-STD-008 (що часто спільно згадуються тут як IS-95), і запропоновані високошвидкісні системи передачі даних оголошені Асоціацією Промисловості Засобів Зв'язку (TIA) та іншими широко відомими стандартами. Стільникові телефонні системи, сконфігуровані відповідно до використання IS-95 стандартів, використовують технології обробки сигналу CDMA для забезпечення високоефективного і стійкого обслуговування стільникового телефону. Зразкові стільникові телефонні системи, сконфігуровані, по суті, відповідно до використання IS-95 стандартів, описані в Патентах США №5 103 459 та 4 901 307, які належать заявнику даної заявки. Зразкова система, що використовує технології CD MA, cdma2000 ITU-R Технологія Радіопередачі (RTT) Представлення Кандидата (згадується тут як cdma2000), випущений TIA. Стандарт для cdma2000 представлений у версіях проекту документа IS-2000 і був схвалений TIA та 3GPP2. Інший стандарт CDMA - стандарт W-CDMA, як, наприклад, здійснений в 3rd Generation Partnership Project «3GPP». Номери Документа 3G TS 25.211, 3G TS 25.212, 3G TS 25.213 і 3G TS 25.214. Телекомунікаційні стандарти, процитовані вище, - приклади тільки деяких з різних систем зв'язку, які можуть бути здійснені. Фіг.1 ілюструє стільникову систему 100 зв'язку згідно з одним варіантом здійснення. Система 100 включає в себе множину чарунок, кожна з яких покриває деяку географічну область. Кожна з множини чарунок включає в себе множину секторів. Наприклад, чарунка 110 включає в себе сектори 112, 114 та 116. Кожний з секторів визначається за допомогою антени. Як ілюстровано, елемент антени 120 направлений в межах сектора 112; елемент антени 122 направлений в межах сектора 114; і елемент антени 124 направлений в межах сектора 116. Приклади більш віддалених структур антени і компонування базової станції ілюстровані на Фіг.1. Система 100 забезпечується як приклад для подальшого обговорення. Потрібно зазначити, що альтернативні системи можуть здійснювати альтернативне компонування і конфігурації, де кількість елементів антени на сектор і кількість секторів на чарунку може змінюватися. Потрібно зазначити, що альтернативні варіанти здійснення можуть мати різну термінологію для подібних функціональних блоків і можуть містити в собі різні конфігурації компонентів і функціональних блоків. Фіг.2А ілюструє гра фік пропускної здатності для кожного з множини Терміналів Доступу (ATs) в системі 100 як функції асоційованої якості каналу 11 84690 Прямої Лінії Зв'язку (FL). Вигляд графіка відображає профіль Зворотної Лінії Зв'язку (RL) для Терміналів Доступу (ATs) в системі. Як ілюстровано, пропускна здатність Термінала Доступу (AT) приблизно пропорційна відношенню сигналу сектора обслуговування Прямої Лінії Зв'язку (FL) до перешкоди і шуму (SINR). Взагалі, чим ближче Термінал Доступу (AT) до антени сектора, тим вище SINR і тому вище пропускна здатність. Ці алгоритми передбачають, що в середньому стани каналу на прямій і зворотній лініях зв'язку є симетричними. Як ілюстровано, поточний алгоритм призначення швидкості передачі Зворотної Лінії Зв'язку (RL) не призводить до рівного ступеня обслуговування для Терміналів Доступ у (ATs), розташованих далеко від антени сектора. Коли Термінал Доступу (AT) знаходиться в стані м'якої передачі обслуговування, його службовий канал і передачі трафіка декодуються в множині чарунок. Формування швидкості Зворотної Лінії Зв'язку (RL) може бути основане на критеріях, інших, ніж SINR сектора обслуговування Прямої Лінії Зв'язку (FL). Критерії формування швидкості можуть бути основані на захопленому SINR Прямої Лінії Зв'язку (FL) (тобто, загальна сума SINR всіх пілот-сигналів в активному наборі), як обговорено тут нижче. Фіг.2В ілюструє профіль швидкості для Зворотної Лінії Зв'язку (RL), враховуючи множину секторів і множину мобільних станцій або Терміналів Доступ у (ATs). Як ілюстровано, це - контурний графік швидкості Зворотної Лінії Зв'язку (RL) на основі SINR Прямої Лінії Зв'язку (FL) в розташуванні мультисектора. Світлі області відповідають кращим станам каналу, причому стан каналу погіршується з відстанню від передавача. Межі сектора перекриваються на фігурі. Потрібно визначити профіль Зворотної Лінії Зв'язку (RL), який підтримує різноманітність необхідних послуг для множини Терміналів Доступу (ATs) в системі 100. Потрібно зазначити, що формування швидкості Зворотної Лінії Зв'язку (RL) не повинне перешкоджати використанню даного обслуговування мобільної станції. Наприклад, відеоконференцзв'язок може вимагати 64 кбіт/с, і тому всім мобільним станціям може бути дозволено передавати в 76,8 кбіт/с, як необхідно. Забезпечення рівного Ступеня Обслуговування може не бути вимогою для всіх систем. Необхідна форма профілю визначається на основі цілей і вимог даної системи. Визначення необхідної форми профілю і здійснення способу призначення швидкості передачі для досягнення необхідної форми взагалі згадується як «формування швидкості». В одному варіанті здійснення формування швидкості торкається динамічного призначення швидкості передачі в Терміналі Доступу (AT) і визначено модифікацію алгоритму призначення швидкості передачі, щоб розглянути якісну міру Прямої Лінії Зв'язку (FL), наприклад, SINR сектора обслуговування. Таке призначення швидкості передачі Зворотної Лінії Зв'язку (RL), також назване формуванням швидкості, обмежує перешкоди від терміналів в зонах передачі обслуговування. Це досягнуте або за допомогою обмеження максимальної швидкості Зворотної Лінії Зв'язку (RL) або за допомогою зме 12 ншення імовірності того, що термінал в зонах передачі обслуговування передає на найвищих швидкостях, причому терміналам в зоні передачі обслуговування дозволено передавати на найвищи х швидкостях у випадку розвантаженої системи. Алгоритм призначення швидкості передачі Термінал Доступу (AT) здійснює алгоритм призначення швидкості передачі, який розглядає: 1) очікувані дані; 2) доступну потужність передачі для трафіка, яка визначається на основі різниці між потужністю передачі службового каналу і максимальною потужністю передачі; 3) Розподіл Ресурсу Замкненого Контуру (CLRA); і 4) максимальну швидкість передачі даних. Алгоритм визначає швидкість передачі даних, зв'язану з кожним з цих чотирьох розглядів, і вибирає мінімальну швидкість. Термінал Доступ у (AT) періодично оновлює швидкість передачі даних. У 1xEV-DO системі Термінал Доступу (AT) оновлює швидкість передачі даних кожні 16 слотів, однак альтернативні системи можуть здійснювати іншу схему для оновлення швидкості передачі даних. Очікувані дані мають співвіднесену швидкість передачі даних, R1, яка збільшується пропорційно з кількістю даних в черзі даних в Терміналі Доступу (AT). Дані Зворотної Лінії Зв'язку (RL), дозволені для передачі, можуть бути обмежені доступною висотою Підсилювача Потужності (PA). Ця швидкість R2
