Мережний пристрій безпровідного зв’язку, запрограмований для ідентифікації і виключення ймовірних помилок, пов’язаних з багатопроменевим поширенням, і підвищення точності корекції помилки сплячого тактового ген

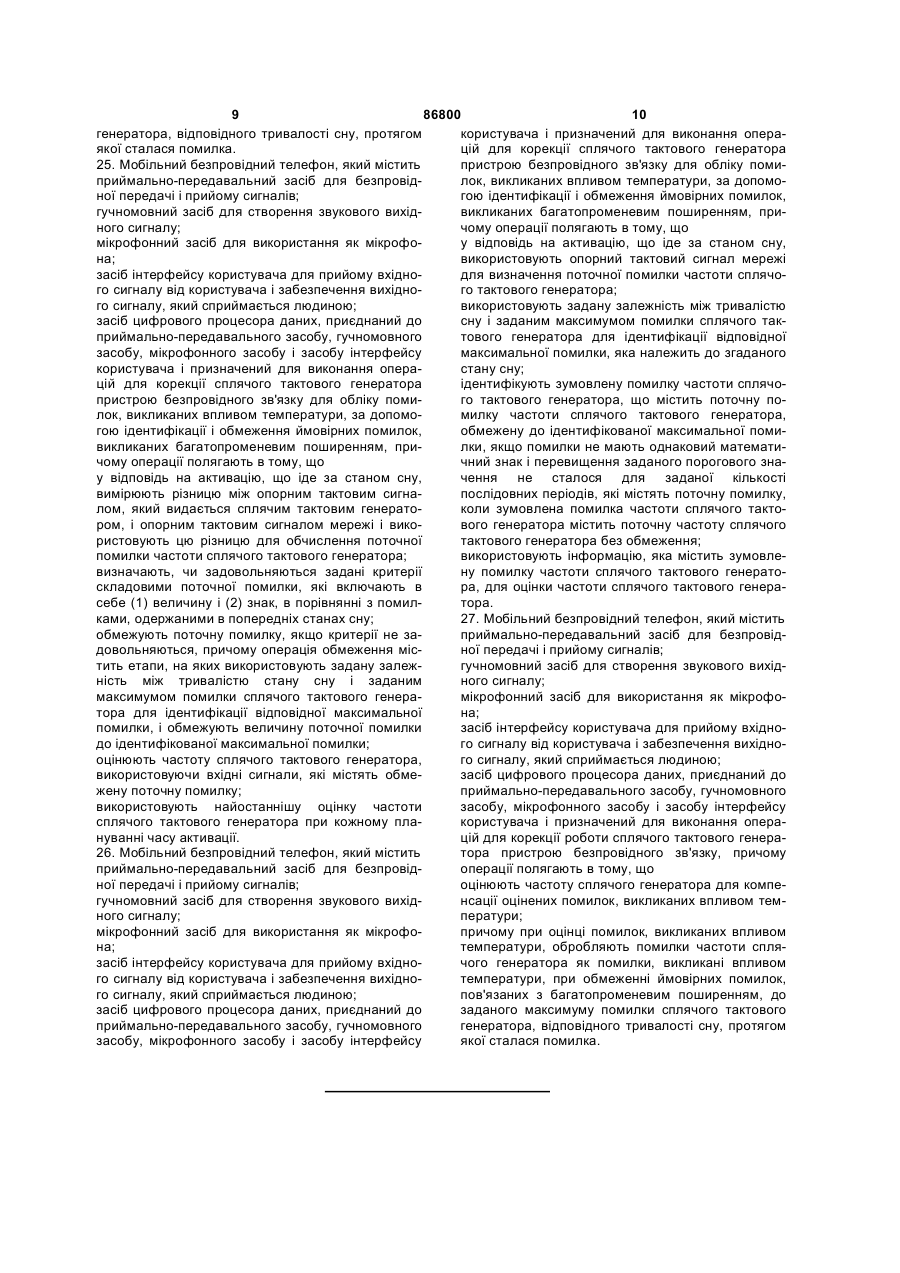

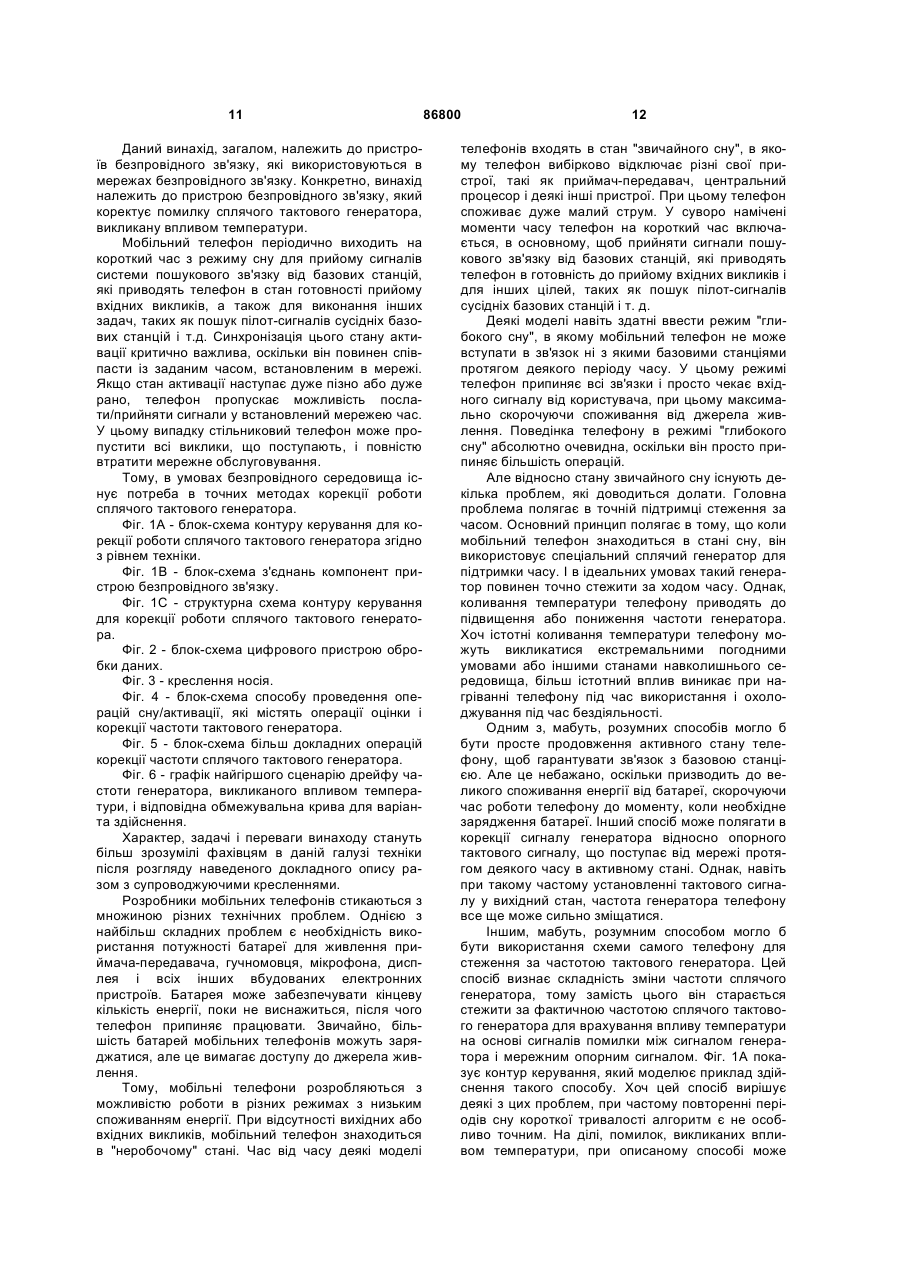

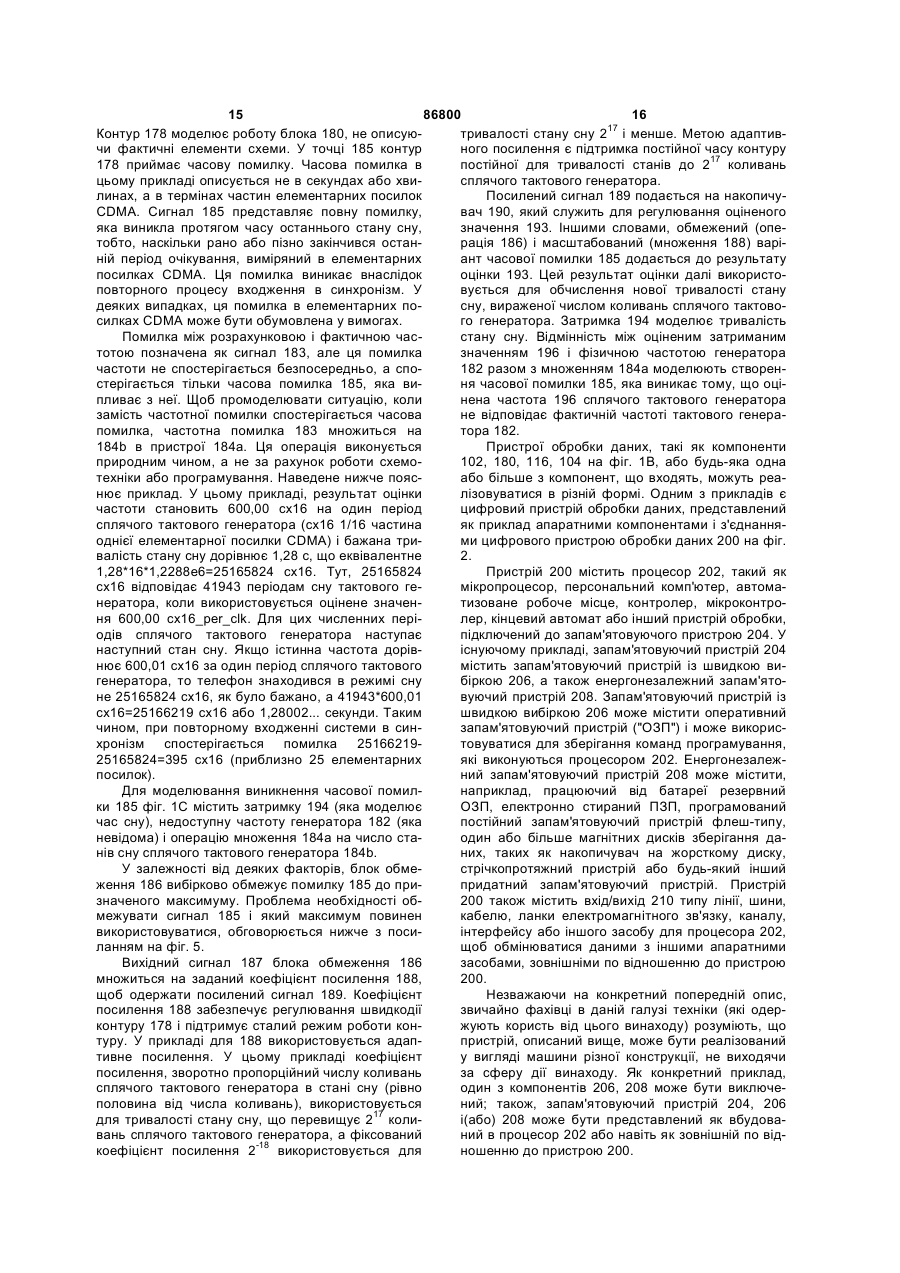

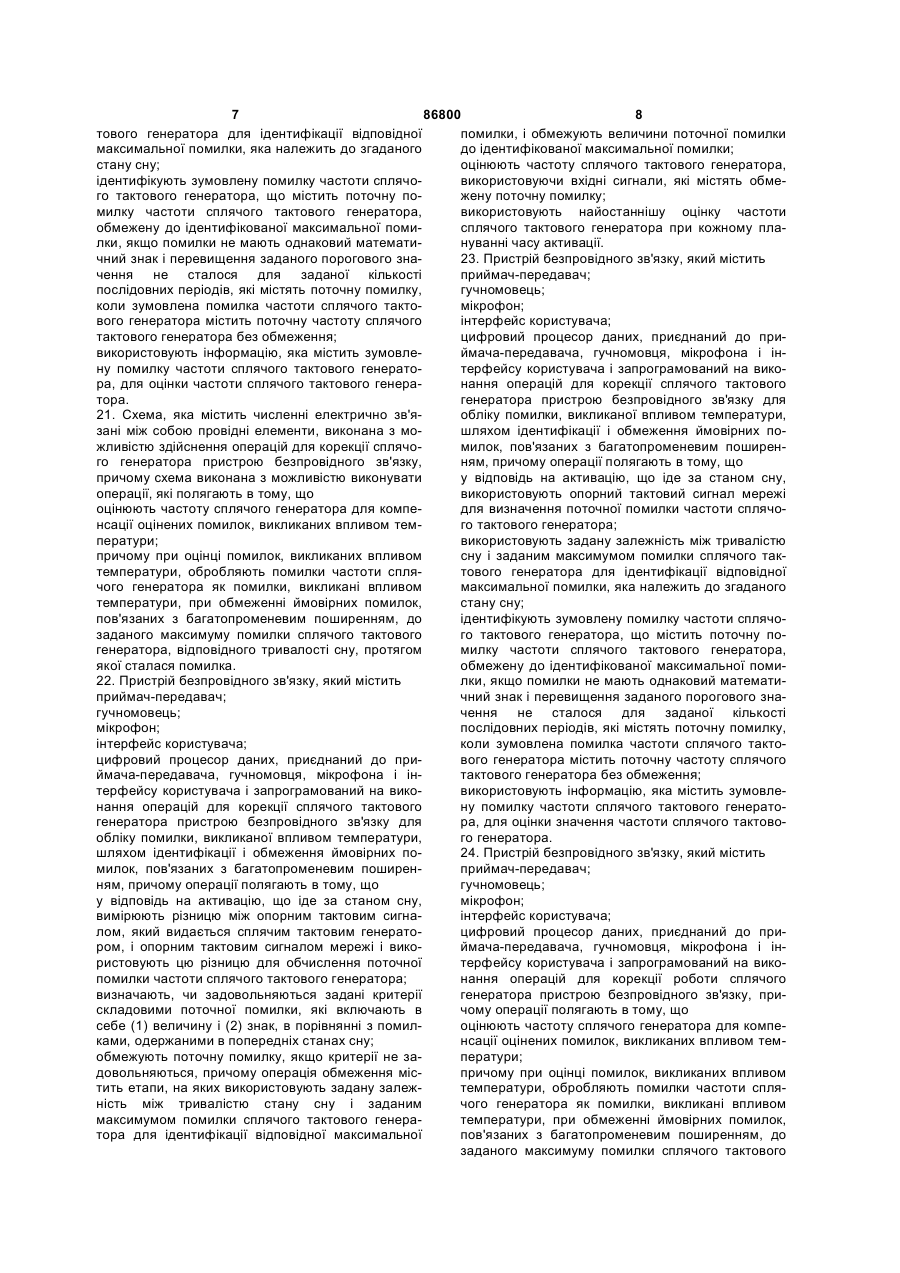

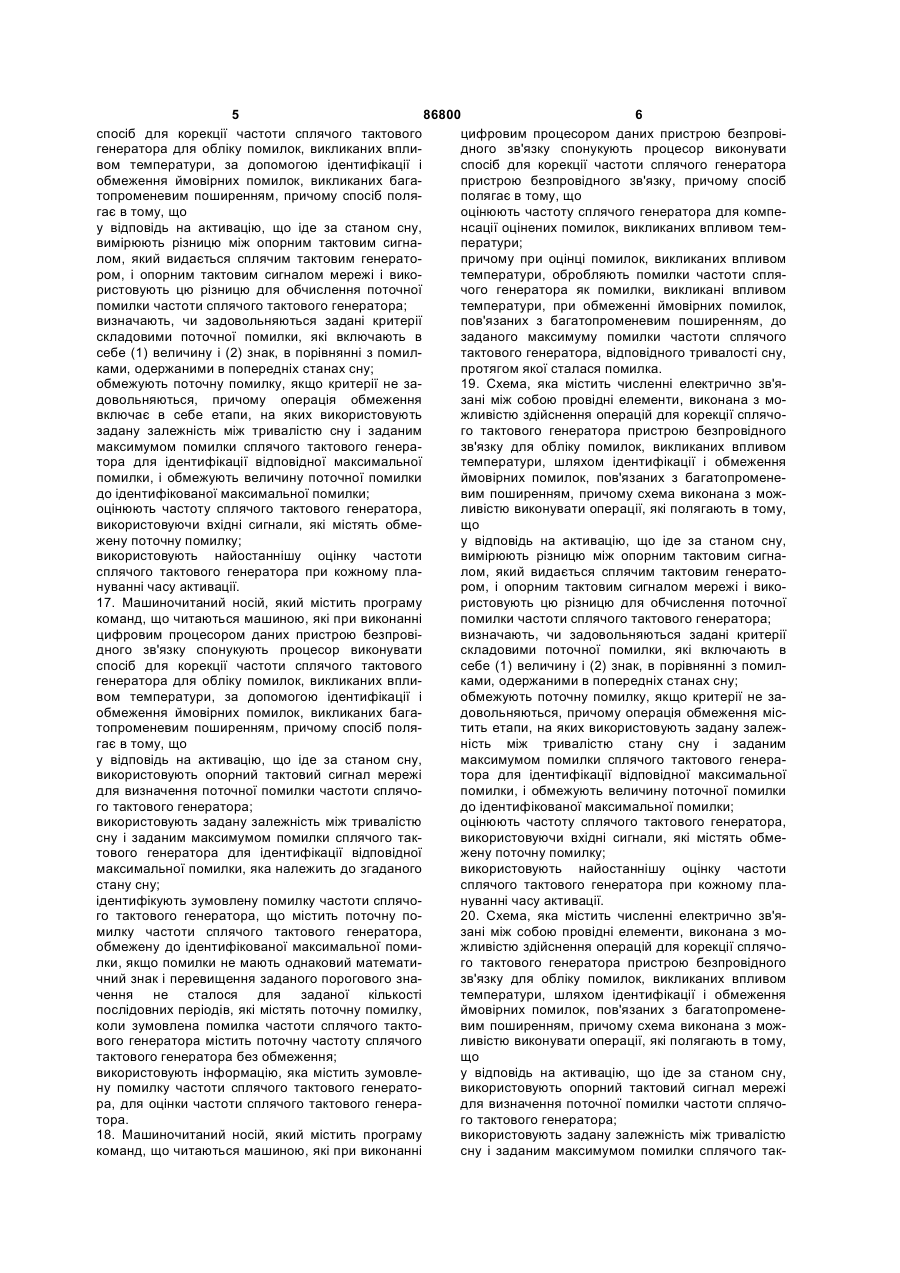

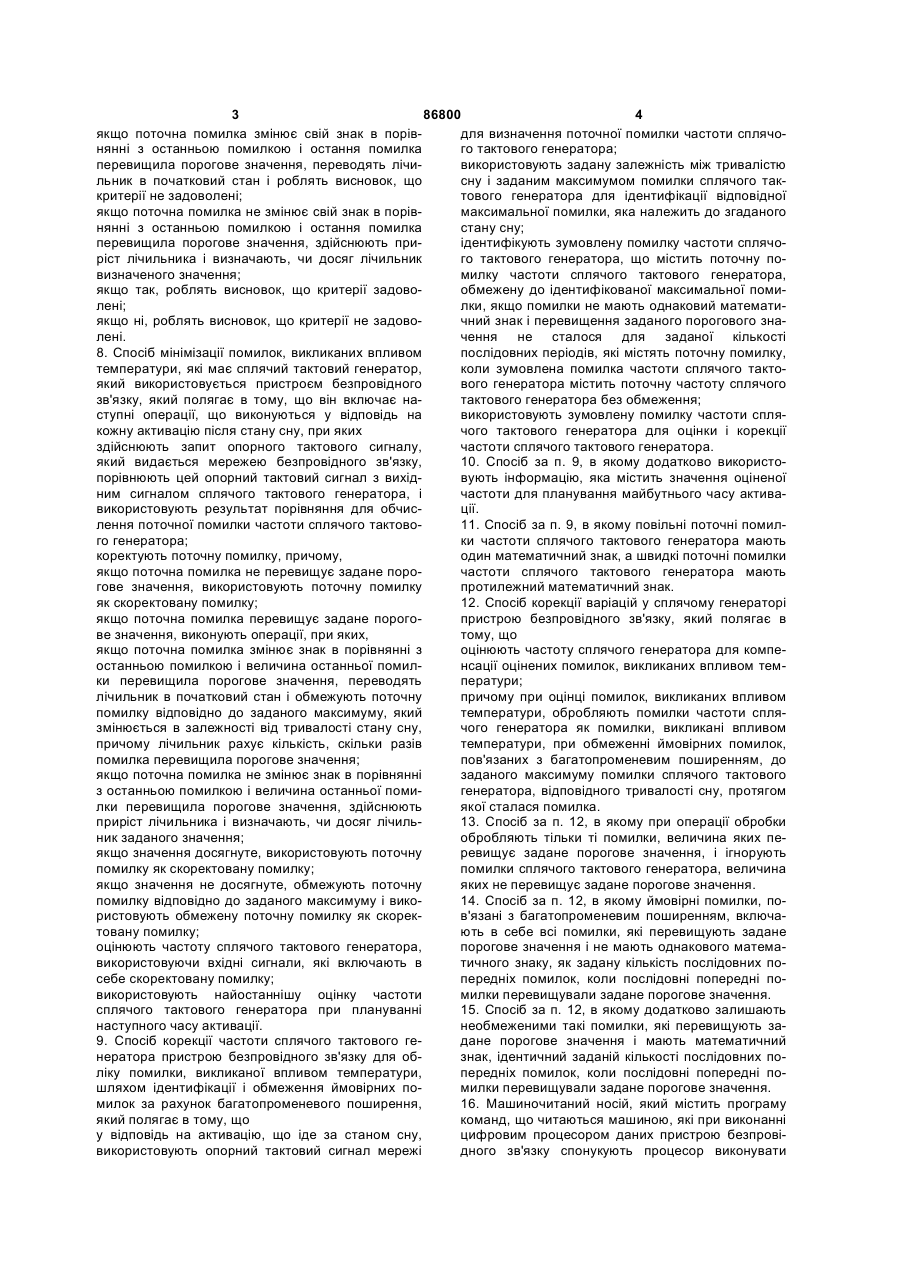

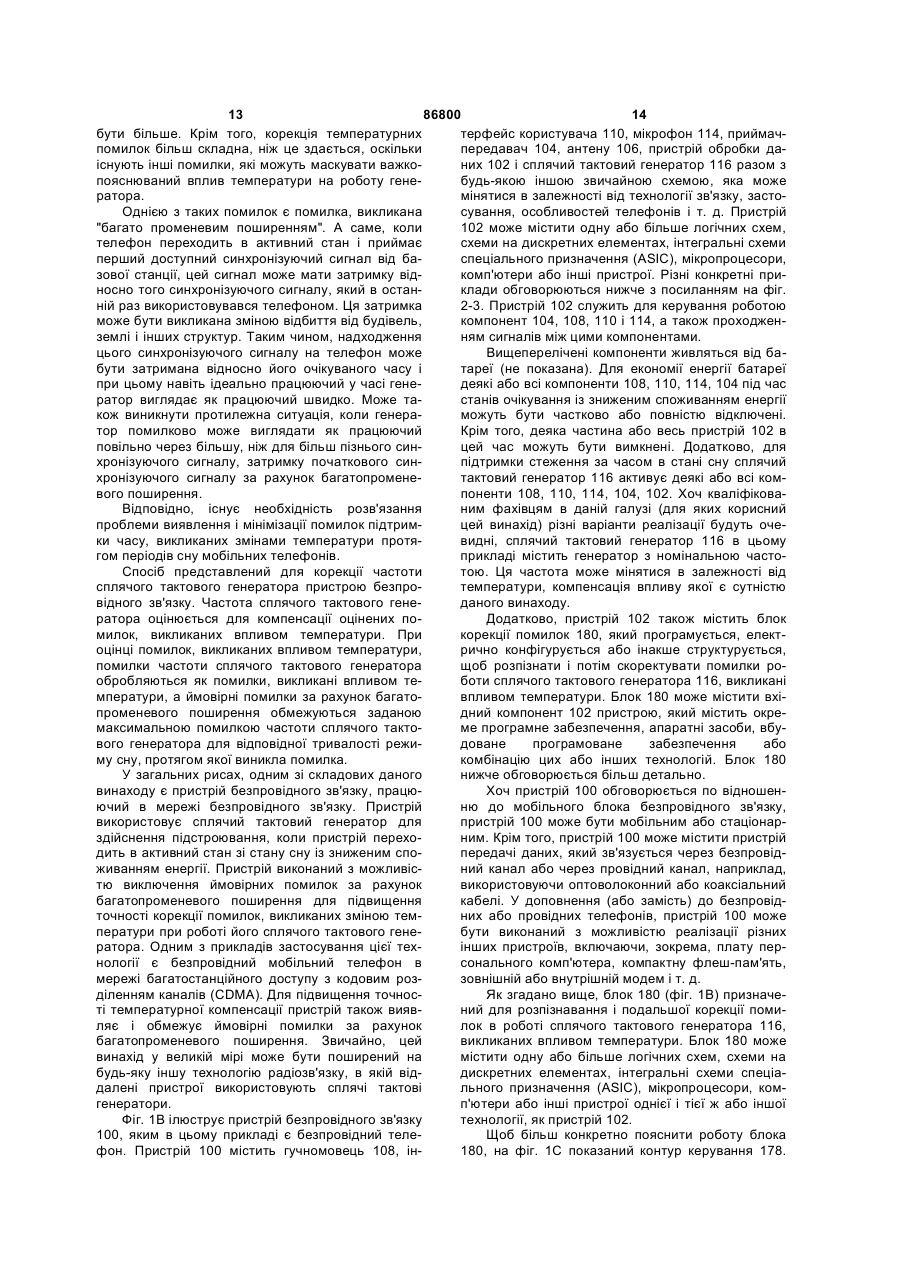

1. Спосіб корекції частоти сплячого тактового генератора пристрою безпровідного зв'язку для обліку помилок, викликаних впливом температури, за допомогою ідентифікації і обмеження ймовірних помилок, викликаних багатопроменевим поширенням, який полягає у тому, що: у відповідь на активізацію, яка іде за станом сну, вимірюють різницю між опорним тактовим сигналом, який видається сплячим тактовим генератором, і опорним тактовим сигналом мережі і використовують цю різницю для обчислення поточної помилки частоти сплячого тактового генератора; визначають, чи задовольняються задані критерії складовими поточної помилки, які включають в себе (1) величину і (2) знак, в порівнянні з помилками, одержаними в попередніх станах сну; обмежують поточну помилку, якщо критерії не задовольняються, причому операція обмеження включає в себе етапи, на яких використовують задану залежність між тривалістю стану сну і заданим максимумом помилки сплячого тактового генератора для ідентифікації відповідної максимальної помилки і обмежують величину поточної помилки до ідентифікованої максимальної помилки; оцінюють частоту сплячого тактового генератора, використовуючи вхідні сигнали, які містять обмежену поточну помилку; 2 (19) 1 3 86800 4 якщо поточна помилка змінює свій знак в порівдля визначення поточної помилки частоти сплячонянні з останньою помилкою і остання помилка го тактового генератора; перевищила порогове значення, переводять лічивикористовують задану залежність між тривалістю льник в початковий стан і роблять висновок, що сну і заданим максимумом помилки сплячого таккритерії не задоволені; тового генератора для ідентифікації відповідної якщо поточна помилка не змінює свій знак в порівмаксимальної помилки, яка належить до згаданого нянні з останньою помилкою і остання помилка стану сну; перевищила порогове значення, здійснюють приідентифікують зумовлену помилку частоти сплячоріст лічильника і визначають, чи досяг лічильник го тактового генератора, що містить поточну повизначеного значення; милку частоти сплячого тактового генератора, якщо так, роблять висновок, що критерії задовообмежену до ідентифікованої максимальної помилені; лки, якщо помилки не мають однаковий математиякщо ні, роблять висновок, що критерії не задовочний знак і перевищення заданого порогового зналені. чення не сталося для заданої кількості 8. Спосіб мінімізації помилок, викликаних впливом послідовних періодів, які містять поточну помилку, температури, які має сплячий тактовий генератор, коли зумовлена помилка частоти сплячого тактоякий використовується пристроєм безпровідного вого генератора містить поточну частоту сплячого зв'язку, який полягає в тому, що він включає натактового генератора без обмеження; ступні операції, що виконуються у відповідь на використовують зумовлену помилку частоти сплякожну активацію після стану сну, при яких чого тактового генератора для оцінки і корекції здійснюють запит опорного тактового сигналу, частоти сплячого тактового генератора. який видається мережею безпровідного зв'язку, 10. Спосіб за п. 9, в якому додатково використопорівнюють цей опорний тактовий сигнал з вихідвують інформацію, яка містить значення оціненої ним сигналом сплячого тактового генератора, і частоти для планування майбутнього часу активавикористовують результат порівняння для обчисції. лення поточної помилки частоти сплячого тактово11. Спосіб за п. 9, в якому повільні поточні помилго генератора; ки частоти сплячого тактового генератора мають коректують поточну помилку, причому, один математичний знак, а швидкі поточні помилки якщо поточна помилка не перевищує задане порочастоти сплячого тактового генератора мають гове значення, використовують поточну помилку протилежний математичний знак. як скоректовану помилку; 12. Спосіб корекції варіацій у сплячому генераторі якщо поточна помилка перевищує задане порогопристрою безпровідного зв'язку, який полягає в ве значення, виконують операції, при яких, тому, що якщо поточна помилка змінює знак в порівнянні з оцінюють частоту сплячого генератора для компеостанньою помилкою і величина останньої помилнсації оцінених помилок, викликаних впливом темки перевищила порогове значення, переводять ператури; лічильник в початковий стан і обмежують поточну причому при оцінці помилок, викликаних впливом помилку відповідно до заданого максимуму, який температури, обробляють помилки частоти сплязмінюється в залежності від тривалості стану сну, чого генератора як помилки, викликані впливом причому лічильник рахує кількість, скільки разів температури, при обмеженні ймовірних помилок, помилка перевищила порогове значення; пов'язаних з багатопроменевим поширенням, до якщо поточна помилка не змінює знак в порівнянні заданого максимуму помилки сплячого тактового з останньою помилкою і величина останньої помигенератора, відповідного тривалості сну, протягом лки перевищила порогове значення, здійснюють якої сталася помилка. приріст лічильника і визначають, чи досяг лічиль13. Спосіб за п. 12, в якому при операції обробки ник заданого значення; обробляють тільки ті помилки, величина яких пеякщо значення досягнуте, використовують поточну ревищує задане порогове значення, і ігнорують помилку як скоректовану помилку; помилки сплячого тактового генератора, величина якщо значення не досягнуте, обмежують поточну яких не перевищує задане порогове значення. помилку відповідно до заданого максимуму і вико14. Спосіб за п. 12, в якому ймовірні помилки, пористовують обмежену поточну помилку як скорекв'язані з багатопроменевим поширенням, включатовану помилку; ють в себе всі помилки, які перевищують задане оцінюють частоту сплячого тактового генератора, порогове значення і не мають однакового матемавикористовуючи вхідні сигнали, які включають в тичного знаку, як задану кількість послідовних посебе скоректовану помилку; передніх помилок, коли послідовні попередні повикористовують найостаннішу оцінку частоти милки перевищували задане порогове значення. сплячого тактового генератора при плануванні 15. Спосіб за п. 12, в якому додатково залишають наступного часу активації. необмеженими такі помилки, які перевищують за9. Спосіб корекції частоти сплячого тактового гедане порогове значення і мають математичний нератора пристрою безпровідного зв'язку для обзнак, ідентичний заданій кількості послідовних поліку помилки, викликаної впливом температури, передніх помилок, коли послідовні попередні пошляхом ідентифікації і обмеження ймовірних помилки перевищували задане порогове значення. милок за рахунок багатопроменевого поширення, 16. Машиночитаний носій, який містить програму який полягає в тому, що команд, що читаються машиною, які при виконанні у відповідь на активацію, що іде за станом сну, цифровим процесором даних пристрою безпровівикористовують опорний тактовий сигнал мережі дного зв'язку спонукують процесор виконувати 5 86800 6 спосіб для корекції частоти сплячого тактового цифровим процесором даних пристрою безпровігенератора для обліку помилок, викликаних вплидного зв'язку спонукують процесор виконувати вом температури, за допомогою ідентифікації і спосіб для корекції частоти сплячого генератора обмеження ймовірних помилок, викликаних багапристрою безпровідного зв'язку, причому спосіб топроменевим поширенням, причому спосіб поляполягає в тому, що гає в тому, що оцінюють частоту сплячого генератора для компеу відповідь на активацію, що іде за станом сну, нсації оцінених помилок, викликаних впливом темвимірюють різницю між опорним тактовим сигнаператури; лом, який видається сплячим тактовим генератопричому при оцінці помилок, викликаних впливом ром, і опорним тактовим сигналом мережі і викотемператури, обробляють помилки частоти спляристовують цю різницю для обчислення поточної чого генератора як помилки, викликані впливом помилки частоти сплячого тактового генератора; температури, при обмеженні ймовірних помилок, визначають, чи задовольняються задані критерії пов'язаних з багатопроменевим поширенням, до складовими поточної помилки, які включають в заданого максимуму помилки частоти сплячого себе (1) величину і (2) знак, в порівнянні з помилтактового генератора, відповідного тривалості сну, ками, одержаними в попередніх станах сну; протягом якої сталася помилка. обмежують поточну помилку, якщо критерії не за19. Схема, яка містить численні електрично зв'ядовольняються, причому операція обмеження зані між собою провідні елементи, виконана з мовключає в себе етапи, на яких використовують жливістю здійснення операцій для корекції сплячозадану залежність між тривалістю сну і заданим го тактового генератора пристрою безпровідного максимумом помилки сплячого тактового генеразв'язку для обліку помилок, викликаних впливом тора для ідентифікації відповідної максимальної температури, шляхом ідентифікації і обмеження помилки, і обмежують величину поточної помилки ймовірних помилок, пов'язаних з багатопроменедо ідентифікованої максимальної помилки; вим поширенням, причому схема виконана з можоцінюють частоту сплячого тактового генератора, ливістю виконувати операції, які полягають в тому, використовуючи вхідні сигнали, які містять обмещо жену поточну помилку; у відповідь на активацію, що іде за станом сну, використовують найостаннішу оцінку частоти вимірюють різницю між опорним тактовим сигнасплячого тактового генератора при кожному плалом, який видається сплячим тактовим генератонуванні часу активації. ром, і опорним тактовим сигналом мережі і вико17. Машиночитаний носій, який містить програму ристовують цю різницю для обчислення поточної команд, що читаються машиною, які при виконанні помилки частоти сплячого тактового генератора; цифровим процесором даних пристрою безпровівизначають, чи задовольняються задані критерії дного зв'язку спонукують процесор виконувати складовими поточної помилки, які включають в спосіб для корекції частоти сплячого тактового себе (1) величину і (2) знак, в порівнянні з помилгенератора для обліку помилок, викликаних впликами, одержаними в попередніх станах сну; вом температури, за допомогою ідентифікації і обмежують поточну помилку, якщо критерії не заобмеження ймовірних помилок, викликаних багадовольняються, причому операція обмеження містопроменевим поширенням, причому спосіб полятить етапи, на яких використовують задану залежгає в тому, що ність між тривалістю стану сну і заданим у відповідь на активацію, що іде за станом сну, максимумом помилки сплячого тактового генеравикористовують опорний тактовий сигнал мережі тора для ідентифікації відповідної максимальної для визначення поточної помилки частоти сплячопомилки, і обмежують величину поточної помилки го тактового генератора; до ідентифікованої максимальної помилки; використовують задану залежність між тривалістю оцінюють частоту сплячого тактового генератора, сну і заданим максимумом помилки сплячого таквикористовуючи вхідні сигнали, які містять обметового генератора для ідентифікації відповідної жену поточну помилку; максимальної помилки, яка належить до згаданого використовують найостаннішу оцінку частоти стану сну; сплячого тактового генератора при кожному плаідентифікують зумовлену помилку частоти сплячонуванні часу активації. го тактового генератора, що містить поточну по20. Схема, яка містить численні електрично зв'ямилку частоти сплячого тактового генератора, зані між собою провідні елементи, виконана з мообмежену до ідентифікованої максимальної помижливістю здійснення операцій для корекції сплячолки, якщо помилки не мають однаковий математиго тактового генератора пристрою безпровідного чний знак і перевищення заданого порогового зназв'язку для обліку помилок, викликаних впливом чення не сталося для заданої кількості температури, шляхом ідентифікації і обмеження послідовних періодів, які містять поточну помилку, ймовірних помилок, пов'язаних з багатопроменеколи зумовлена помилка частоти сплячого тактовим поширенням, причому схема виконана з можвого генератора містить поточну частоту сплячого ливістю виконувати операції, які полягають в тому, тактового генератора без обмеження; що використовують інформацію, яка містить зумовлеу відповідь на активацію, що іде за станом сну, ну помилку частоти сплячого тактового генератовикористовують опорний тактовий сигнал мережі ра, для оцінки частоти сплячого тактового генерадля визначення поточної помилки частоти сплячотора. го тактового генератора; 18. Машиночитаний носій, який містить програму використовують задану залежність між тривалістю команд, що читаються машиною, які при виконанні сну і заданим максимумом помилки сплячого так 7 86800 8 тового генератора для ідентифікації відповідної помилки, і обмежують величини поточної помилки максимальної помилки, яка належить до згаданого до ідентифікованої максимальної помилки; стану сну; оцінюють частоту сплячого тактового генератора, ідентифікують зумовлену помилку частоти сплячовикористовуючи вхідні сигнали, які містять обмего тактового генератора, що містить поточну пожену поточну помилку; милку частоти сплячого тактового генератора, використовують найостаннішу оцінку частоти обмежену до ідентифікованої максимальної помисплячого тактового генератора при кожному плалки, якщо помилки не мають однаковий математинуванні часу активації. чний знак і перевищення заданого порогового зна23. Пристрій безпровідного зв'язку, який містить чення не сталося для заданої кількості приймач-передавач; послідовних періодів, які містять поточну помилку, гучномовець; коли зумовлена помилка частоти сплячого тактомікрофон; вого генератора містить поточну частоту сплячого інтерфейс користувача; тактового генератора без обмеження; цифровий процесор даних, приєднаний до привикористовують інформацію, яка містить зумовлеймача-передавача, гучномовця, мікрофона і інну помилку частоти сплячого тактового генератотерфейсу користувача і запрограмований на викора, для оцінки частоти сплячого тактового генеранання операцій для корекції сплячого тактового тора. генератора пристрою безпровідного зв'язку для 21. Схема, яка містить численні електрично зв'яобліку помилки, викликаної впливом температури, зані між собою провідні елементи, виконана з мошляхом ідентифікації і обмеження ймовірних пожливістю здійснення операцій для корекції сплячомилок, пов'язаних з багатопроменевим поширенго генератора пристрою безпровідного зв'язку, ням, причому операції полягають в тому, що причому схема виконана з можливістю виконувати у відповідь на активацію, що іде за станом сну, операції, які полягають в тому, що використовують опорний тактовий сигнал мережі оцінюють частоту сплячого генератора для компедля визначення поточної помилки частоти сплячонсації оцінених помилок, викликаних впливом темго тактового генератора; ператури; використовують задану залежність між тривалістю причому при оцінці помилок, викликаних впливом сну і заданим максимумом помилки сплячого тактемператури, обробляють помилки частоти сплятового генератора для ідентифікації відповідної чого генератора як помилки, викликані впливом максимальної помилки, яка належить до згаданого температури, при обмеженні ймовірних помилок, стану сну; пов'язаних з багатопроменевим поширенням, до ідентифікують зумовлену помилку частоти сплячозаданого максимуму помилки сплячого тактового го тактового генератора, що містить поточну погенератора, відповідного тривалості сну, протягом милку частоти сплячого тактового генератора, якої сталася помилка. обмежену до ідентифікованої максимальної поми22. Пристрій безпровідного зв'язку, який містить лки, якщо помилки не мають однаковий математиприймач-передавач; чний знак і перевищення заданого порогового знагучномовець; чення не сталося для заданої кількості мікрофон; послідовних періодів, які містять поточну помилку, інтерфейс користувача; коли зумовлена помилка частоти сплячого тактоцифровий процесор даних, приєднаний до привого генератора містить поточну частоту сплячого ймача-передавача, гучномовця, мікрофона і інтактового генератора без обмеження; терфейсу користувача і запрограмований на виковикористовують інформацію, яка містить зумовленання операцій для корекції сплячого тактового ну помилку частоти сплячого тактового генератогенератора пристрою безпровідного зв'язку для ра, для оцінки значення частоти сплячого тактовообліку помилки, викликаної впливом температури, го генератора. шляхом ідентифікації і обмеження ймовірних по24. Пристрій безпровідного зв'язку, який містить милок, пов'язаних з багатопроменевим поширенприймач-передавач; ням, причому операції полягають в тому, що гучномовець; у відповідь на активацію, що іде за станом сну, мікрофон; вимірюють різницю між опорним тактовим сигнаінтерфейс користувача; лом, який видається сплячим тактовим генератоцифровий процесор даних, приєднаний до приром, і опорним тактовим сигналом мережі і викоймача-передавача, гучномовця, мікрофона і інристовують цю різницю для обчислення поточної терфейсу користувача і запрограмований на викопомилки частоти сплячого тактового генератора; нання операцій для корекції роботи сплячого визначають, чи задовольняються задані критерії генератора пристрою безпровідного зв'язку, прискладовими поточної помилки, які включають в чому операції полягають в тому, що себе (1) величину і (2) знак, в порівнянні з помилоцінюють частоту сплячого генератора для компеками, одержаними в попередніх станах сну; нсації оцінених помилок, викликаних впливом темобмежують поточну помилку, якщо критерії не заператури; довольняються, причому операція обмеження міспричому при оцінці помилок, викликаних впливом тить етапи, на яких використовують задану залежтемператури, обробляють помилки частоти спляність між тривалістю стану сну і заданим чого генератора як помилки, викликані впливом максимумом помилки сплячого тактового генератемператури, при обмеженні ймовірних помилок, тора для ідентифікації відповідної максимальної пов'язаних з багатопроменевим поширенням, до заданого максимуму помилки сплячого тактового 9 86800 10 генератора, відповідного тривалості сну, протягом користувача і призначений для виконання операякої сталася помилка. цій для корекції сплячого тактового генератора 25. Мобільний безпровідний телефон, який містить пристрою безпровідного зв'язку для обліку помиприймально-передавальний засіб для безпровідлок, викликаних впливом температури, за допомоної передачі і прийому сигналів; гою ідентифікації і обмеження ймовірних помилок, гучномовний засіб для створення звукового вихідвикликаних багатопроменевим поширенням, приного сигналу; чому операції полягають в тому, що мікрофонний засіб для використання як мікрофоу відповідь на активацію, що іде за станом сну, на; використовують опорний тактовий сигнал мережі засіб інтерфейсу користувача для прийому вхіднодля визначення поточної помилки частоти сплячого сигналу від користувача і забезпечення вихідного тактового генератора; го сигналу, який сприймається людиною; використовують задану залежність між тривалістю засіб цифрового процесора даних, приєднаний до сну і заданим максимумом помилки сплячого такприймально-передавального засобу, гучномовного тового генератора для ідентифікації відповідної засобу, мікрофонного засобу і засобу інтерфейсу максимальної помилки, яка належить до згаданого користувача і призначений для виконання операстану сну; цій для корекції сплячого тактового генератора ідентифікують зумовлену помилку частоти сплячопристрою безпровідного зв'язку для обліку помиго тактового генератора, що містить поточну полок, викликаних впливом температури, за допомомилку частоти сплячого тактового генератора, гою ідентифікації і обмеження ймовірних помилок, обмежену до ідентифікованої максимальної помивикликаних багатопроменевим поширенням, прилки, якщо помилки не мають однаковий математичому операції полягають в тому, що чний знак і перевищення заданого порогового знау відповідь на активацію, що іде за станом сну, чення не сталося для заданої кількості вимірюють різницю між опорним тактовим сигнапослідовних періодів, які містять поточну помилку, лом, який видається сплячим тактовим генератоколи зумовлена помилка частоти сплячого тактором, і опорним тактовим сигналом мережі і викового генератора містить поточну частоту сплячого ристовують цю різницю для обчислення поточної тактового генератора без обмеження; помилки частоти сплячого тактового генератора; використовують інформацію, яка містить зумовлевизначають, чи задовольняються задані критерії ну помилку частоти сплячого тактового генератоскладовими поточної помилки, які включають в ра, для оцінки частоти сплячого тактового генерасебе (1) величину і (2) знак, в порівнянні з помилтора. ками, одержаними в попередніх станах сну; 27. Мобільний безпровідний телефон, який містить обмежують поточну помилку, якщо критерії не заприймально-передавальний засіб для безпровіддовольняються, причому операція обмеження місної передачі і прийому сигналів; тить етапи, на яких використовують задану залежгучномовний засіб для створення звукового вихідність між тривалістю стану сну і заданим ного сигналу; максимумом помилки сплячого тактового генерамікрофонний засіб для використання як мікрофотора для ідентифікації відповідної максимальної на; помилки, і обмежують величину поточної помилки засіб інтерфейсу користувача для прийому вхіднодо ідентифікованої максимальної помилки; го сигналу від користувача і забезпечення вихіднооцінюють частоту сплячого тактового генератора, го сигналу, який сприймається людиною; використовуючи вхідні сигнали, які містять обмезасіб цифрового процесора даних, приєднаний до жену поточну помилку; приймально-передавального засобу, гучномовного використовують найостаннішу оцінку частоти засобу, мікрофонного засобу і засобу інтерфейсу сплячого тактового генератора при кожному плакористувача і призначений для виконання оперануванні часу активації. цій для корекції роботи сплячого тактового генера26. Мобільний безпровідний телефон, який містить тора пристрою безпровідного зв'язку, причому приймально-передавальний засіб для безпровідоперації полягають в тому, що ної передачі і прийому сигналів; оцінюють частоту сплячого генератора для компегучномовний засіб для створення звукового вихіднсації оцінених помилок, викликаних впливом темного сигналу; ператури; мікрофонний засіб для використання як мікрофопричому при оцінці помилок, викликаних впливом на; температури, обробляють помилки частоти сплязасіб інтерфейсу користувача для прийому вхідночого генератора як помилки, викликані впливом го сигналу від користувача і забезпечення вихіднотемператури, при обмеженні ймовірних помилок, го сигналу, який сприймається людиною; пов'язаних з багатопроменевим поширенням, до засіб цифрового процесора даних, приєднаний до заданого максимуму помилки сплячого тактового приймально-передавального засобу, гучномовного генератора, відповідного тривалості сну, протягом засобу, мікрофонного засобу і засобу інтерфейсу якої сталася помилка. 11 Даний винахід, загалом, належить до пристроїв безпровідного зв'язку, які використовуються в мережах безпровідного зв'язку. Конкретно, винахід належить до пристрою безпровідного зв'язку, який коректує помилку сплячого тактового генератора, викликану впливом температури. Мобільний телефон періодично виходить на короткий час з режиму сну для прийому сигналів системи пошукового зв'язку від базових станцій, які приводять телефон в стан готовності прийому вхідних викликів, а також для виконання інших задач, таких як пошук пілот-сигналів сусідніх базових станцій і т.д. Синхронізація цього стану активації критично важлива, оскільки він повинен співпасти із заданим часом, встановленим в мережі. Якщо стан активації наступає дуже пізно або дуже рано, телефон пропускає можливість послати/прийняти сигнали у встановлений мережею час. У цьому випадку стільниковий телефон може пропустити всі виклики, що поступають, і повністю втратити мережне обслуговування. Тому, в умовах безпровідного середовища існує потреба в точних методах корекції роботи сплячого тактового генератора. Фіг. 1А - блок-схема контуру керування для корекції роботи сплячого тактового генератора згідно з рівнем техніки. Фіг. 1В - блок-схема з'єднань компонент пристрою безпровідного зв'язку. Фіг. 1С - структурна схема контуру керування для корекції роботи сплячого тактового генератора. Фіг. 2 - блок-схема цифрового пристрою обробки даних. Фіг. 3 - креслення носія. Фіг. 4 - блок-схема способу проведення операцій сну/активації, які містять операції оцінки і корекції частоти тактового генератора. Фіг. 5 - блок-схема більш докладних операцій корекції частоти сплячого тактового генератора. Фіг. 6 - графік найгіршого сценарію дрейфу частоти генератора, викликаного впливом температури, і відповідна обмежувальна крива для варіанта здійснення. Характер, задачі і переваги винаходу стануть більш зрозумілі фахівцям в даній галузі техніки після розгляду наведеного докладного опису разом з супроводжуючими кресленнями. Розробники мобільних телефонів стикаються з множиною різних технічних проблем. Однією з найбільш складних проблем є необхідність використання потужності батареї для живлення приймача-передавача, гучномовця, мікрофона, дисплея і всіх інших вбудованих електронних пристроїв. Батарея може забезпечувати кінцеву кількість енергії, поки не виснажиться, після чого телефон припиняє працювати. Звичайно, більшість батарей мобільних телефонів можуть заряджатися, але це вимагає доступу до джерела живлення. Тому, мобільні телефони розробляються з можливістю роботи в різних режимах з низьким споживанням енергії. При відсутності вихідних або вхідних викликів, мобільний телефон знаходиться в "неробочому" стані. Час від часу деякі моделі 86800 12 телефонів входять в стан "звичайного сну", в якому телефон вибірково відключає різні свої пристрої, такі як приймач-передавач, центральний процесор і деякі інші пристрої. При цьому телефон споживає дуже малий струм. У суворо намічені моменти часу телефон на короткий час включається, в основному, щоб прийняти сигнали пошукового зв'язку від базових станцій, які приводять телефон в готовність до прийому вхідних викликів і для інших цілей, таких як пошук пілот-сигналів сусідніх базових станцій і т. д. Деякі моделі навіть здатні ввести режим "глибокого сну", в якому мобільний телефон не може вступати в зв'язок ні з якими базовими станціями протягом деякого періоду часу. У цьому режимі телефон припиняє всі зв'язки і просто чекає вхідного сигналу від користувача, при цьому максимально скорочуючи споживання від джерела живлення. Поведінка телефону в режимі "глибокого сну" абсолютно очевидна, оскільки він просто припиняє більшість операцій. Але відносно стану звичайного сну існують декілька проблем, які доводиться долати. Головна проблема полягає в точній підтримці стеження за часом. Основний принцип полягає в тому, що коли мобільний телефон знаходиться в стані сну, він використовує спеціальний сплячий генератор для підтримки часу. І в ідеальних умовах такий генератор повинен точно стежити за ходом часу. Однак, коливання температури телефону приводять до підвищення або пониження частоти генератора. Хоч істотні коливання температури телефону можуть викликатися екстремальними погодними умовами або іншими станами навколишнього середовища, більш істотний вплив виникає при нагріванні телефону під час використання і охолоджування під час бездіяльності. Одним з, мабуть, розумних способів могло б бути просте продовження активного стану телефону, щоб гарантувати зв'язок з базовою станцією. Але це небажано, оскільки призводить до великого споживання енергії від батареї, скорочуючи час роботи телефону до моменту, коли необхідне зарядження батареї. Інший спосіб може полягати в корекції сигналу генератора відносно опорного тактового сигналу, що поступає від мережі протягом деякого часу в активному стані. Однак, навіть при такому частому установленні тактового сигналу у вихідний стан, частота генератора телефону все ще може сильно зміщатися. Іншим, мабуть, розумним способом могло б бути використання схеми самого телефону для стеження за частотою тактового генератора. Цей спосіб визнає складність зміни частоти сплячого генератора, тому замість цього він старається стежити за фактичною частотою сплячого тактового генератора для врахування впливу температури на основі сигналів помилки між сигналом генератора і мережним опорним сигналом. Фіг. 1А показує контур керування, який моделює приклад здійснення такого способу. Хоч цей спосіб вирішує деякі з цих проблем, при частому повторенні періодів сну короткої тривалості алгоритм є не особливо точним. На ділі, помилок, викликаних впливом температури, при описаному способі може 13 86800 14 бути більше. Крім того, корекція температурних терфейс користувача 110, мікрофон 114, приймачпомилок більш складна, ніж це здається, оскільки передавач 104, антену 106, пристрій обробки даіснують інші помилки, які можуть маскувати важконих 102 і сплячий тактовий генератор 116 разом з пояснюваний вплив температури на роботу генебудь-якою іншою звичайною схемою, яка може ратора. мінятися в залежності від технології зв'язку, застоОднією з таких помилок є помилка, викликана сування, особливостей телефонів і т. д. Пристрій "багато променевим поширенням". А саме, коли 102 може містити одну або більше логічних схем, телефон переходить в активний стан і приймає схеми на дискретних елементах, інтегральні схеми перший доступний синхронізуючий сигнал від баспеціального призначення (ASIC), мікропроцесори, зової станції, цей сигнал може мати затримку відкомп'ютери або інші пристрої. Різні конкретні приносно того синхронізуючого сигналу, який в останклади обговорюються нижче з посиланням на фіг. ній раз використовувався телефоном. Ця затримка 2-3. Пристрій 102 служить для керування роботою може бути викликана зміною відбиття від будівель, компонент 104, 108, 110 і 114, а також проходженземлі і інших структур. Таким чином, надходження ням сигналів між цими компонентами. цього синхронізуючого сигналу на телефон може Вищеперелічені компоненти живляться від бабути затримана відносно його очікуваного часу і тареї (не показана). Для економії енергії батареї при цьому навіть ідеально працюючий у часі генедеякі або всі компоненти 108, 110, 114, 104 під час ратор виглядає як працюючий швидко. Може тастанів очікування із зниженим споживанням енергії кож виникнути протилежна ситуація, коли генераможуть бути частково або повністю відключені. тор помилково може виглядати як працюючий Крім того, деяка частина або весь пристрій 102 в повільно через більшу, ніж для більш пізнього синцей час можуть бути вимкнені. Додатково, для хронізуючого сигналу, затримку початкового синпідтримки стеження за часом в стані сну сплячий хронізуючого сигналу за рахунок багатопроменетактовий генератор 116 активує деякі або всі комвого поширення. поненти 108, 110, 114, 104, 102. Хоч кваліфіковаВідповідно, існує необхідність розв'язання ним фахівцям в даній галузі (для яких корисний проблеми виявлення і мінімізації помилок підтримцей винахід) різні варіанти реалізації будуть очеки часу, викликаних змінами температури протявидні, сплячий тактовий генератор 116 в цьому гом періодів сну мобільних телефонів. прикладі містить генератор з номінальною частоСпосіб представлений для корекції частоти тою. Ця частота може мінятися в залежності від сплячого тактового генератора пристрою безпротемператури, компенсація впливу якої є сутністю відного зв'язку. Частота сплячого тактового генеданого винаходу. ратора оцінюється для компенсації оцінених поДодатково, пристрій 102 також містить блок милок, викликаних впливом температури. При корекції помилок 180, який програмується, електоцінці помилок, викликаних впливом температури, рично конфігурується або інакше структурується, помилки частоти сплячого тактового генератора щоб розпізнати і потім скоректувати помилки рообробляються як помилки, викликані впливом теботи сплячого тактового генератора 116, викликані мператури, а ймовірні помилки за рахунок багатовпливом температури. Блок 180 може містити вхіпроменевого поширення обмежуються заданою дний компонент 102 пристрою, який містить окремаксимальною помилкою частоти сплячого тактоме програмне забезпечення, апаратні засоби, вбувого генератора для відповідної тривалості режидоване програмоване забезпечення або му сну, протягом якої виникла помилка. комбінацію цих або інших технологій. Блок 180 У загальних рисах, одним зі складових даного нижче обговорюється більш детально. винаходу є пристрій безпровідного зв'язку, працюХоч пристрій 100 обговорюється по відношенючий в мережі безпровідного зв'язку. Пристрій ню до мобільного блока безпровідного зв'язку, використовує сплячий тактовий генератор для пристрій 100 може бути мобільним або стаціонарздійснення підстроювання, коли пристрій перехоним. Крім того, пристрій 100 може містити пристрій дить в активний стан зі стану сну із зниженим спопередачі даних, який зв'язується через безпровідживанням енергії. Пристрій виконаний з можливісний канал або через провідний канал, наприклад, тю виключення ймовірних помилок за рахунок використовуючи оптоволоконний або коаксіальний багатопроменевого поширення для підвищення кабелі. У доповнення (або замість) до безпровідточності корекції помилок, викликаних зміною темних або провідних телефонів, пристрій 100 може ператури при роботі його сплячого тактового генебути виконаний з можливістю реалізації різних ратора. Одним з прикладів застосування цієї техінших пристроїв, включаючи, зокрема, плату пернології є безпровідний мобільний телефон в сонального комп'ютера, компактну флеш-пам'ять, мережі багатостанційного доступу з кодовим роззовнішній або внутрішній модем і т. д. діленням каналів (CDMA). Для підвищення точносЯк згадано вище, блок 180 (фіг. 1В) призначеті температурної компенсації пристрій також виявний для розпізнавання і подальшої корекції помиляє і обмежує ймовірні помилки за рахунок лок в роботі сплячого тактового генератора 116, багатопроменевого поширення. Звичайно, цей викликаних впливом температури. Блок 180 може винахід у великій мірі може бути поширений на містити одну або більше логічних схем, схеми на будь-яку іншу технологію радіозв'язку, в якій віддискретних елементах, інтегральні схеми спеціадалені пристрої використовують сплячі тактові льного призначення (ASIC), мікропроцесори, комгенератори. п'ютери або інші пристрої однієї і тієї ж або іншої Фіг. 1В ілюструє пристрій безпровідного зв'язку технології, як пристрій 102. 100, яким в цьому прикладі є безпровідний телеЩоб більш конкретно пояснити роботу блока фон. Пристрій 100 містить гучномовець 108, ін180, на фіг. 1С показаний контур керування 178. 15 86800 16 Контур 178 моделює роботу блока 180, не описуютривалості стану сну 217 і менше. Метою адаптивчи фактичні елементи схеми. У точці 185 контур ного посилення є підтримка постійної часу контуру 178 приймає часову помилку. Часова помилка в постійної для тривалості станів до 217 коливань цьому прикладі описується не в секундах або хвисплячого тактового генератора. линах, а в термінах частин елементарних посилок Посилений сигнал 189 подається на накопичуCDMA. Сигнал 185 представляє повну помилку, вач 190, який служить для регулювання оціненого яка виникла протягом часу останнього стану сну, значення 193. Іншими словами, обмежений (опетобто, наскільки рано або пізно закінчився останрація 186) і масштабований (множення 188) варіній період очікування, виміряний в елементарних ант часової помилки 185 додається до результату посилках CDMA. Ця помилка виникає внаслідок оцінки 193. Цей результат оцінки далі використоповторного процесу входження в синхронізм. У вується для обчислення нової тривалості стану деяких випадках, ця помилка в елементарних посну, вираженої числом коливань сплячого тактовосилках CDMA може бути обумовлена у вимогах. го генератора. Затримка 194 моделює тривалість Помилка між розрахунковою і фактичною часстану сну. Відмінність між оціненим затриманим тотою позначена як сигнал 183, але ця помилка значенням 196 і фізичною частотою генератора частоти не спостерігається безпосередньо, а спо182 разом з множенням 184а моделюють створенстерігається тільки часова помилка 185, яка виня часової помилки 185, яка виникає тому, що оціпливає з неї. Щоб промоделювати ситуацію, коли нена частота 196 сплячого тактового генератора замість частотної помилки спостерігається часова не відповідає фактичній частоті тактового генерапомилка, частотна помилка 183 множиться на тора 182. 184b в пристрої 184а. Ця операція виконується Пристрої обробки даних, такі як компоненти природним чином, а не за рахунок роботи схемо102, 180, 116, 104 на фіг. 1В, або будь-яка одна техніки або програмування. Наведене нижче поясабо більше з компонент, що входять, можуть реанює приклад. У цьому прикладі, результат оцінки лізовуватися в різній формі. Одним з прикладів є частоти становить 600,00 сх16 на один період цифровий пристрій обробки даних, представлений сплячого тактового генератора (сх16 1/16 частина як приклад апаратними компонентами і з'єднанняоднієї елементарної посилки CDMA) і бажана трими цифрового пристрою обробки даних 200 на фіг. валість стану сну дорівнює 1,28 с, що еквівалентне 2. 1,28*16*1,2288е6=25165824 сх16. Тут, 25165824 Пристрій 200 містить процесор 202, такий як сх16 відповідає 41943 періодам сну тактового гемікропроцесор, персональний комп'ютер, автоманератора, коли використовується оцінене значентизоване робоче місце, контролер, мікроконтроня 600,00 cx16_per_clk. Для цих численних перілер, кінцевий автомат або інший пристрій обробки, одів сплячого тактового генератора наступає підключений до запам'ятовуючого пристрою 204. У наступний стан сну. Якщо істинна частота дорівіснуючому прикладі, запам'ятовуючий пристрій 204 нює 600,01 сх16 за один період сплячого тактового містить запам'ятовуючий пристрій із швидкою вигенератора, то телефон знаходився в режимі сну біркою 206, а також енергонезалежний запам'ятоне 25165824 сх16, як було бажано, а 41943*600,01 вуючий пристрій 208. Запам'ятовуючий пристрій із сх16=25166219 сх16 або 1,28002... секунди. Таким швидкою вибіркою 206 може містити оперативний чином, при повторному входженні системи в синзапам'ятовуючий пристрій ("ОЗП") і може викорисхронізм спостерігається помилка 25166219товуватися для зберігання команд програмування, 25165824=395 сх16 (приблизно 25 елементарних які виконуються процесором 202. Енергонезалежпосилок). ний запам'ятовуючий пристрій 208 може містити, Для моделювання виникнення часової помилнаприклад, працюючий від батареї резервний ки 185 фіг. 1С містить затримку 194 (яка моделює ОЗП, електронно стираний ПЗП, програмований час сну), недоступну частоту генератора 182 (яка постійний запам'ятовуючий пристрій флеш-типу, невідома) і операцію множення 184а на число стаодин або більше магнітних дисків зберігання данів сну сплячого тактового генератора 184b. них, таких як накопичувач на жорсткому диску, У залежності від деяких факторів, блок обместрічкопротяжний пристрій або будь-який інший ження 186 вибірково обмежує помилку 185 до припридатний запам'ятовуючий пристрій. Пристрій значеного максимуму. Проблема необхідності об200 також містить вхід/вихід 210 типу лінії, шини, межувати сигнал 185 і який максимум повинен кабелю, ланки електромагнітного зв'язку, каналу, використовуватися, обговорюється нижче з посиінтерфейсу або іншого засобу для процесора 202, ланням на фіг. 5. щоб обмінюватися даними з іншими апаратними Вихідний сигнал 187 блока обмеження 186 засобами, зовнішніми по відношенню до пристрою множиться на заданий коефіцієнт посилення 188, 200. щоб одержати посилений сигнал 189. Коефіцієнт Незважаючи на конкретний попередній опис, посилення 188 забезпечує регулювання швидкодії звичайно фахівці в даній галузі техніки (які одерконтуру 178 і підтримує сталий режим роботи конжують користь від цього винаходу) розуміють, що туру. У прикладі для 188 використовується адаппристрій, описаний вище, може бути реалізований тивне посилення. У цьому прикладі коефіцієнт у вигляді машини різної конструкції, не виходячи посилення, зворотно пропорційний числу коливань за сферу дії винаходу. Як конкретний приклад, сплячого тактового генератора в стані сну (рівно один з компонентів 206, 208 може бути виключеполовина від числа коливань), використовується ний; також, запам'ятовуючий пристрій 204, 206 для тривалості стану сну, що перевищує 217 колиі(або) 208 може бути представлений як вбудовавань сплячого тактового генератора, а фіксований ний в процесор 202 або навіть як зовнішній по відкоефіцієнт посилення 2-18 використовується для ношенню до пристрою 200. 17 86800 18 На відміну від цифрового пристрою обробки Як згадано вище, одним з аспектів роботи даданих, описаного вище, інший варіант здійснення ного винаходу є процес, задача якого полягає у винаходу використовує замість виконуваних компрогнозі роботи сплячого тактового генератора з п'ютером команд логічну схему, щоб реалізовуваурахуванням помилок, викликаних впливом темти різні оброблювальні пристрої, як описано вище. ператури, які в іншому випадку можуть створювати У залежності від конкретних вимог застосування перешкоду точній підтримці часу під час стану сну відносно швидкодії, витрат, витрат на інструменти із зниженим споживанням енергії. Зокрема, ці поі т.п., ця логічна схема може здійснюватися шлядробиці роботи описуються в контексті схеми, нахом створення інтегральних схем спеціального веденої на фіг. 1В, де це застосовно. призначення (ASIC), які містять тисячі крихітних Фіг. 4 показує послідовність операцій для вивбудованих мікротранзисторів. Така ASIC може конання операцій сну/активації, щоб оцінити і підбути реалізована за допомогою технологій CMOS, строїти частоту сплячого тактового генератора. На TTL, VLSI або іншої придатної технології. Інші альетапі 402 оцінюється початкове значення частоти тернативи включають чип для цифрової обробки генератора. Результат може містити результат сигналів (DSP), схеми на дискретних елементах оцінки частоти в Герцах або інших одиницях вимі(таких як резистори, конденсатори, діоди, котушки рювання, результат оцінки тривалості одного коіндуктивності і мікротранзистори), програмовану ливання ("період тактового генератора") сплячого вентильну матрицю (FPGA), програмовану логічну тактового генератора (тобто, частота" ), результат матрицю (PLA), програмований логічний пристрій оцінки іншого часового еталону (такого, як елеме(PLD) і т.п. нтарні посилки CDMA), що припадає на один періПісля опису різних структурних ознак далі опиод сплячого тактового генератора, або будь-яку суються деякі аспекти роботи даного винаходу. іншу корисну аналогічну величину. Наприклад, Усюди, де реалізовуються які-небудь функціоспочатку оцінене значення може бути 600/16 еленальні можливості даного винаходу з використанментарних посилок CDMA на період сплячого такням однієї або декількох виконуваних машиною тового генератора. Це значення може бути задапослідовностей програм, такі послідовності можуть ним при проектуванні/виготовленні, здійснюватися в різних формах носія сигналу. У програмованим при запуску пристрою 100, що відконтексті фіг. 2 такий носій сигналу може містити, бувається після захоплення мережею сигналу наприклад, запам'ятовуючий пристрій 204 або інпристрою 100, який повторно викликається з енерший носій сигналу, такий як змінний носій 300 для гонезалежної пам'яті при кожному початковому зберігання даних (фіг. 3), прямо або непрямо дозапуску обладнання 102, і т.д. ступний за допомогою процесора 202. Незалежно На етапі 404 компоненти пристрою 100 (такі як від того, чи містяться вони в запам'ятовуючому 102, 108, 110, 114, 104 і т.д.) входять в стан сну на пристрої 206, на носії 300 сигналу або десь в інпризначений час. Сплячий тактовий генератор 116 шому місці, команди можуть зберігатися на багавстановлюється на активацію пристрою 102 в інтьох придатних для машинного зчитування носіях ший призначений час, який вимірюється в перідля зберігання даних. Деякі приклади включають в одах сплячого тактового генератора. На етапі 406 себе запам'ятовуючий пристрій прямого доступу сплячий тактовий генератор 116 перемикає при(наприклад, звичайний "накопичувач на магнітних стрій 102, щоб активувати його в призначений час. дисках", матриця недорогих дисків з надмірністю Виконання етапів 404, 406 може проводитися згід("RAID") або інший пристрій зберігання даних пряно з методами, які вже добре відомі в даній галузі мого доступу ("DASD")), запам'ятовуючий пристрій техніки. послідовного доступу, такий як магнітна або оптиПотім послідовність 400 виконує операцію кочна стрічка, електронна енергонезалежна пам'ять рекції 407, яка додатково містить етапи 408, 410, (наприклад, ROM, EPROM, флеш-PROM, або 412. Операція 407 може виконуватися, наприклад, EEPROM), ОЗП з резервною батареєю, оптичний за допомогою контуру керування 178 на фіг. 1С. запам'ятовуючий пристрій (наприклад, CD-ROM, Етап 407 служить для прогнозування частоти WORM, DVD, цифрова оптична стрічка), "перфосплячого тактового генератора, яке враховує будьровані" паперові карти або інший придатний носій яку помилку частоти сплячого тактового генератосигналу, включаючи аналогові або цифрові засоби ра, викликану впливом температури протягом зв'язку і аналогові ланки і ланки зв'язку і безпровіостаннього стану сну (404). На етапі 408 блок 180 дний зв'язок. У пояснюючому прикладі здійснення вимірює помилку між очікуваною і фактичною часвинаходу, придатні для машинного зчитування тотами сплячого тактового генератора 116. Вона команди можуть містити об'єктний код програмноможе визначатися, наприклад, першим визначенго забезпечення, компільований на такій мові, як ням фактичного часу, в який активується блок 100 асемблер, Сі і т. д. (етап 406) відповідно до забезпечуваного мереНа відміну від носія сигналу, описаного вище, жею опорного тактового сигналу, з подальшим деякі або будь-які функціональні можливості данообчисленням різниці між фактичним часом актиго винаходу для виконання команд можуть здійсвації і часом активації, індукованим сплячим гененюватися з використанням логічної схеми замість ратором тактового сигналу, і далі, обчисленням процесора. Така логічна схема, таким чином, випомилкової частоти сплячого генератора тактового конується з можливістю проведення операцій зі сигналу 116, яка в результаті повинна привести до здійснення деякого або будь-якого аспекту спосопомилкового часу активації. бу, запропонованого в даному винаході. Логічна На етапі 410 блок 180 вибірково "обмежує" схема може бути реалізована з використанням помилку, виміряну на етапі 408. А саме, на основі множини різних типів схем, як описано вище. величини помилки і першопричини помилки блок 19 86800 20 180 вибірково обмежує помилку до встановленого не обмежені, а великі помилки (можливо, через максимального значення. Це допомагає при коребагатопроменеве поширення) належно аналізуктуванні температурної помилки сплячого тактовоються, починаючи з етапу 507. Для типових періго генератора виключити з розгляду помилки, поодів сну помилки найгіршого випадку, які відбував'язані з багатопроменевим поширенням. У ються через викликаний впливом температури прикладі здійснення етап 410 використовує задану дрейф генератора, значно менші помилок, що залежність між тривалістю стану сну і заданою звичайно викликаються зміною умов багатопромемаксимальною помилкою сплячого тактового геневого поширення. Характер графіка 602 (описанератора, щоб ідентифікувати відповідну максиний нижче) також гарантує, що помилки, які момальну помилку, і вибірково обмежує поточну пожуть бути викликані перемиканням генератора або милку до ідентифікованої максимальної помилки. подібним шумом, не обмежуються для уникнення Фіг. 6 показує приклад графіка максимальної позбою. милки сплячого тактового генератора для різного Як згадано вище, малі помилки обробляються часу режиму сну. Подробиці виконання обмеження на етапі 508. Ці помилки, оскільки вони малі, ймобільш детально обговорюються нижче з посиланвірно, відбуваються через вплив температури, ням на фіг. 5. шуму або іншого впливу, відмінного від багатоДалі, на етапі 412 блок 180 оцінює фактичну променевого поширення. Цей етап (508) встановробочу частоту сплячого тактового генератора лює в початковий стан лічильник послідовних ве116, використовуючи обмежену помилку (одержаликих помилок одного і того ж знаку і поточна ну на етапі 410). У прикладі здійснення це виконупомилка не обмежується (етап 516). Цей лічильник ється шляхом регулювання попереднього резульмістить схемний пристрій (не показаний), програмтату оцінки, який одержаний на етапі 402, якщо не забезпечення, вбудоване програмне забезпестандартна програма 400 закінчується з першого чення або іншу технологію, яка реалізовується як разу, або який в іншому випадку одержаний вначастина блока 180 або принаймні доступна йому. слідок останнього виконання етапу 412. Хоч вибір і Оскільки поточна помилка в цьому випадку не обобмеження помилок мають новизну, операція оцімежується, сама поточна помилка є вихідним сигнки фактичної робочої частоти сплячого тактового налом (522) для використання при регулюванні генератора, основана на певних виміряних помилзначення, оціненого на етапі 412 (фіг. 4). Після ках, відома з рівня техніки і, більш того, реалізовуетапу 522 стандартна програма 500 повертається ється в різних комерційно доступних виробах типу на етап 504, щоб прийняти помилку для наступнотелефону Verizon, модель 7135, працюючого в го стану сну. системі CDMA. Що стосується великих помилок, то їх обробка При наявності підготовленого скоректованого починається з етапу 507. Великі помилки можуть результату оцінки робочої частоти сплячого тактовідбуватися через вплив температури або шуму, а вого генератора 116 на етапі 414 далі відбуваєтьтакож через багатопроменеве поширення. Етап ся очікування доти, поки пристрій 102 не сигналі507 запитує, чи перевищила знов порогове зназує про появу наступного стану сну, і коли це чення остання помилка (при останньому стані сну). відбувається, керування повертається на етап 404. Якщо не перевищила, в лічильнику послідовних Відповідно, коли етап 404 виконується наступного великих помилок одного і того ж знаку встановлюразу, пристрій 102 використовує скоректований ється одиниця (етап 509) і поточна помилка обмерезультат оцінки робочої частоти (одержаний на жується на етапі 520. Ця помилка (після обмеженетапі 412) при плануванні значення частоти спляня) потім використовується (522) для оцінки чого тактового генератора, яке буде відповідати частоти тактового генератора. Далі послідовність наступному часу активації (406). 500 повертається на етап 504, щоб прийняти наНа фіг. 5 показаний приклад стандартної проступну помилку за період сну. грами обмеження 500 для здійснення етапу 410, Навпаки, якщо остання помилка була велика, показаного на фіг. 4. Етап 502 встановлює лічильетап 510 запитує, чи змінювався математичний ник на нуль. Цей лічильник буде рахувати кількість знак поточної помилки в порівнянні з останньою виникнень великих помилок, що ідуть одна за одпомилкою. Один математичний знак використовуною, яка, ймовірно, є ознакою помилки, викликаної ється для опису помилок, при яких частота сплявпливом температури. Помилки через багатопрочого тактового генератора швидко змінюється відменеве поширення не можуть безперервно давати носно останнього стану сну, а протилежний один і той же математичний знак. математичний знак використовується для опису Етап 504 приймає "поточну" помилку (від етапомилок, при яких частота сплячого тактового гепу 408). Етап 506 порівнює помилку із заданим нератора змінюється повільно. Тому, в залежності пороговим значенням помилки. Якщо поточна повід того, помилка більше нуля (один знак) або мемилка перевищує порогове значення помилки, нше нуля (інший знак), це вказує на те, що останетап 506 переходить до етапу 507 (описаного нижній стан закінчився раніше або пізніше. че). Якщо поточна помилка не перевищує порогоЯкщо етап 520 виявляє зміну знаку, помилка ве значення помилки, етап 506 переходить до може відбуватися за рахунок багатопроменевого етапу 508 (також описаного нижче). У пояснюючопоширення або через температуру. Відповідно, му прикладі порогове значення містить графік 602, лічильник встановлюється в початковий стан (етап наведений на фіг. 6 (описаний нижче). Порівняння 518) і поточна помилка обмежується (етап 520). поточної помилки з графіком 602 гарантує, що меМета обмеження поточної помилки на етапі 520 нші помилки (можливо, викликані температурою полягає в зменшенні значення тремтіння частоти, або шумами) направляються на етап 508, де вони одержуваного при оцінці частоти сплячого такто 21 86800 22 вого генератора. У даному прикладі обмеження щоб уникнути помилки за рахунок обмеження, яка помилки відбувається згідно з графіком 602, покаможе викликатися шумом, процесом перемикання заним на фіг. 6 і описаним нижче більш детально. сплячого тактового генератора 116 або іншими Після етапу 520 поточна помилка є вихідним сигджерелами, не пов'язаними з температурними налом (522) для використання при регулюванні помилками. Накладення обмеження за допомогою результату оцінки частоти на етапі 412 (фіг. 4). ділянки 604, таким чином, запобігає збою, тремПотім послідовність 500 повертається на етап 504, тінню і непотрібному аналізу непередбачуваних і щоб прийняти наступну помилку за період сну. ймовірно недоречних помилок. На відміну від попереднього сценарію, етап Фахівці, які володіють знаннями і досвідом в 512 (замість етапу 518) використовується, якщо на даній галузі техніки, розуміють, що інформація і етапі 510 виявляється, що поточна помилка не сигнали можуть бути представлені за допомогою змінила знак в порівнянні з останньою помилкою, використання великої різноманітності різних техяка перевищила порогове значення помилки. При нологій і способів. Наприклад, дані, інструкції, котаких обставинах помилка може мати місце тільки манди, інформація, сигнали, розряди, символи і через вплив температури, що може бути підтверелементарні посилки, на які може робитися посиджено ознакою, яка поступає від лічильника (як лання в наведеному вище описі, можуть бути обговорюється нижче більш детально). Етап 512 представлені напругами, струмами, електромагнідає приріст лічильнику, щоб зареєструвати відсуттними хвилями, магнітними полями або частинканість зміни знаку; в даному прикладі це досягаєтьми, оптичними полями або частинками або будься шляхом додавання одиниці. Етап 514 потім заякою їх комбінацією. питує, чи досяг лічильник певного порогового Фахівці, які володіють знаннями і досвідом в значення лічильника. У цьому прикладі порогове даній галузі техніки, далі можуть визначити, що значення лічильника встановлене рівним двом, різні наведені для прикладу логічні блоки, модулі, але це число може мінятися (вручну, адаптивно, схеми і етапи алгоритму, описані в зв'язку з приемпірично або іншим способом) для прогнозуванкладами здійснення, розкритими тут, можуть бути ня більш суттєвих проблем, пов'язаних з багатореалізовані як електронний пристрій, програмне променевим поширенням (використовуючи великі забезпечення або їх комбінації. Щоб ясно продепорогові значення лічильника), або менш суттєвих монструвати цю взаємозамінність пристроїв і протемпературних змін (використовуючи менші порограмного забезпечення, різні, наведені як приклад, гові значення). блоки, модулі, схеми і етапи були описані вище в Якщо лічильник не досяг порогового значення загальному вигляді з точки зору їх функціональних лічильника, етап 514 переходить до етапу 520; можливостей. Чи будуть такі функціональні можпоточна помилка може мати місце через багатоливості здійснюватися як пристрій або як програмпроменеве поширення або температуру, через що не забезпечення, залежить від конкретного застосаме, поки сказати неможливо. Таким чином, посування і конструктивних обмежень, що милка обмежується на етапі 520 і потім етап 522 накладаються на систему загалом. Кваліфіковані повторюється, як розглянуто вище. фахівці можуть здійснювати описані функціональні З іншого боку, якщо етап 514 виявляє, що ліможливості різними способами для кожного конкчильник досяг порогового значення, помилка явно ретного застосування, але такі реалізації рішення відбувається не через багатопроменеве поширенне повинні тлумачитися як такі, що приводять до ня, а, можливо, через температуру. Відповідно, відхилення від об'єму даного винаходу. помилка не обмежується (етап 516) і це значення є Різні, наведені для прикладу, логічні блоки, вихідним сигналом (етап 522), який використовумодулі і схеми, описані в зв'язку з варіантами здійється при регулюванні значення, оціненого на етаснення, розкритими тут, можуть здійснюватися або пі 412 (фіг. 4). Потім стандартна програма повервиконуватися з використанням універсального тається на етап 504, щоб прийняти помилку за процесора, процесора цифрової обробки сигналів наступний період сну. (DSP), інтегральної схеми спеціального признаНа фіг. 6 показаний графік 600, який пояснює чення (ASIC), програмованої вентильної матриці приклад здійснення для обмеження максимуму, (FPGA) або іншого програмованого логічного приякий повинен використовуватися на етапі 520. Гострою, дискретного логічного елемента або транризонтальна вісь представляє час сну, а вертиказисторних логічних, дискретних схемних компольна вісь представляє помилку тактового генеранент або будь-якої їх комбінації, призначеної для тора, викликану впливом температури. Межа 608 виконання описаних тут функцій. Універсальний показує теоретичний сценарій найбільш гіршого процесор може бути мікропроцесором, але, альтетемпературного дрейфу, розроблений авторами рнативно, процесор може бути будь-яким звичайданого винаходу в процесі дослідження і створенним процесором, контролером, мікроконтролером ня винаходу. Межа 602 показує модифіковане або кінцевим автоматом. Процесор може також представлення межі 608, яка містить ділянки 604, бути реалізований як комбінація обчислювальних 606. Ділянка 606 є лінійною апроксимацією межі пристроїв, наприклад, комбінація DSP і мікропро608 вище порогового значення помилки 605, яка цесора, множина мікропроцесорів, один або деківикористовується з метою економії обчислювальлька мікропроцесорів в поєднанні з ядром DSP, них ресурсів шляхом застосування математично або як будь-яка інша така конфігурація. більш простого лінійного обмеження. Ділянка 604 є Етапи способу або алгоритму, описані в зв'язбазовим мінімумом, який цілеспрямовано не доку з прикладами здійснення, розкритими тут, мождержується теоретичної межі 608. А саме, ділянка на реалізувати безпосередньо в пристрої, в модулі 604 встановлена з досить високим значенням, програмного забезпечення, виконуваного проце 23 86800 24 сором, або в їх комбінації. Модуль програмного 108 Гучномовець забезпечення може постійно бути присутнім в опе110 Інтерфейс користувача ративному запам'ятовуючому пристрої, у флеш114 Мікрофон пам'яті, в постійному запам'ятовуючому пристрої, 116 Сплячий тактовий генератор в електронно програмованому запам'ятовуючому 186 Обмеження пристрої, в електронно стираному програмовано200 Цифровий пристрій обробки даних му запам'ятовуючому пристрої, в регістрах, на жо202 Процесор рсткому диску, змінному диску, компакт-диску або 204 Запам'ятовуючий пристрій на будь-якій іншій формі носія даних, відомій в 206 Запам'ятовуючий пристрій зі швидкою витехніці. Носій даних об'єднується з процесором біркою так, що процесор може зчитувати інформацію з 208 Енергонезалежний запам'ятовуючий приносія даних і записувати інформацію на носій дастрій них. Альтернативно, носій даних може бути вбудо210 Введення/виведення ваний в процесор. Процесор і носій даних можуть 402 Визначити значення частоти генератора постійно бути присутніми в ASIC. 404 Сон Крім того, метою попереднього опису розкри406 Активація тих прикладів здійснення є надання можливості 407 Корекція фахівцеві в даній галузі техніки реалізувати або 408 Виміряти помилку використати даний винахід. Різні модифікації цих 410 Обмежити помилку прикладів здійснення будуть абсолютно очевидні 412 Відрегулювати визначене значення фахівцям в даній галузі техніки, і вихідні принципи, 414 Готовий для сну? визначені тут, можуть застосовуватися у інших 502 Ініціалізувати лічильник випадках здійснення, не відходячи від суті або 504 Прийняти помилку об'єму винаходу. Таким чином, задача даного ви506 Величина? находу полягає у відповідності самій широкій сфе507 Остання помилка була великою? рі дії, сумісній з принципами і новими ознаками, 508 Перевести лічильник у вихідний стан розкритими тут, не обмежуючись наведеними тут 509 Встановити в лічильнику "1" варіантами здійснення. 510 Знак змінився в порівнянні з останньою Слово "типовий" використовується тут, щоб помилкою? означати "слугує як приклад, випадок або ілюстра512 Збільшити значення в лічильнику ція". Будь-який варіант здійснення, описаний тут як 514 Лічильник досяг порогового значення? "типовий", не обов'язково повинен розглядатися як 516 Немає обмеження переважний або який має переваги в порівнянні з 518 Перевести лічильник у вихідний стан іншими варіантами здійснення. 520 Обмежити помилку Перелік посилальних позицій 522 Вивід помилки для використання при 102 Пристрій обробки даних обчисленні відрегульованого визначеного значен104 Приймач-передавач ня в залежності від температури 25 86800 26 27 Комп’ютерна верстка В. Мацело 86800 Підписне 28 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
