Індукторний трифазний різнополюсний вентильний генератор

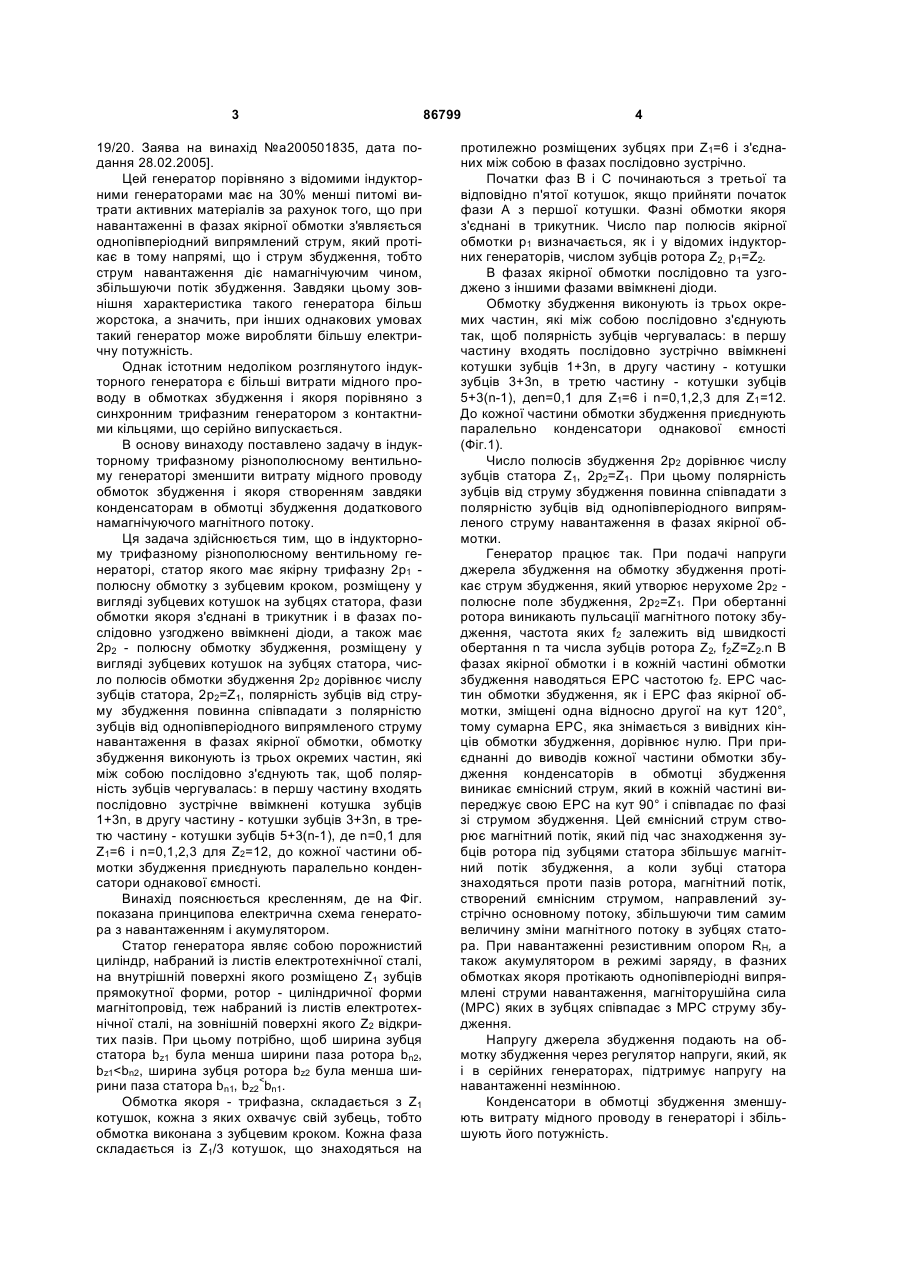

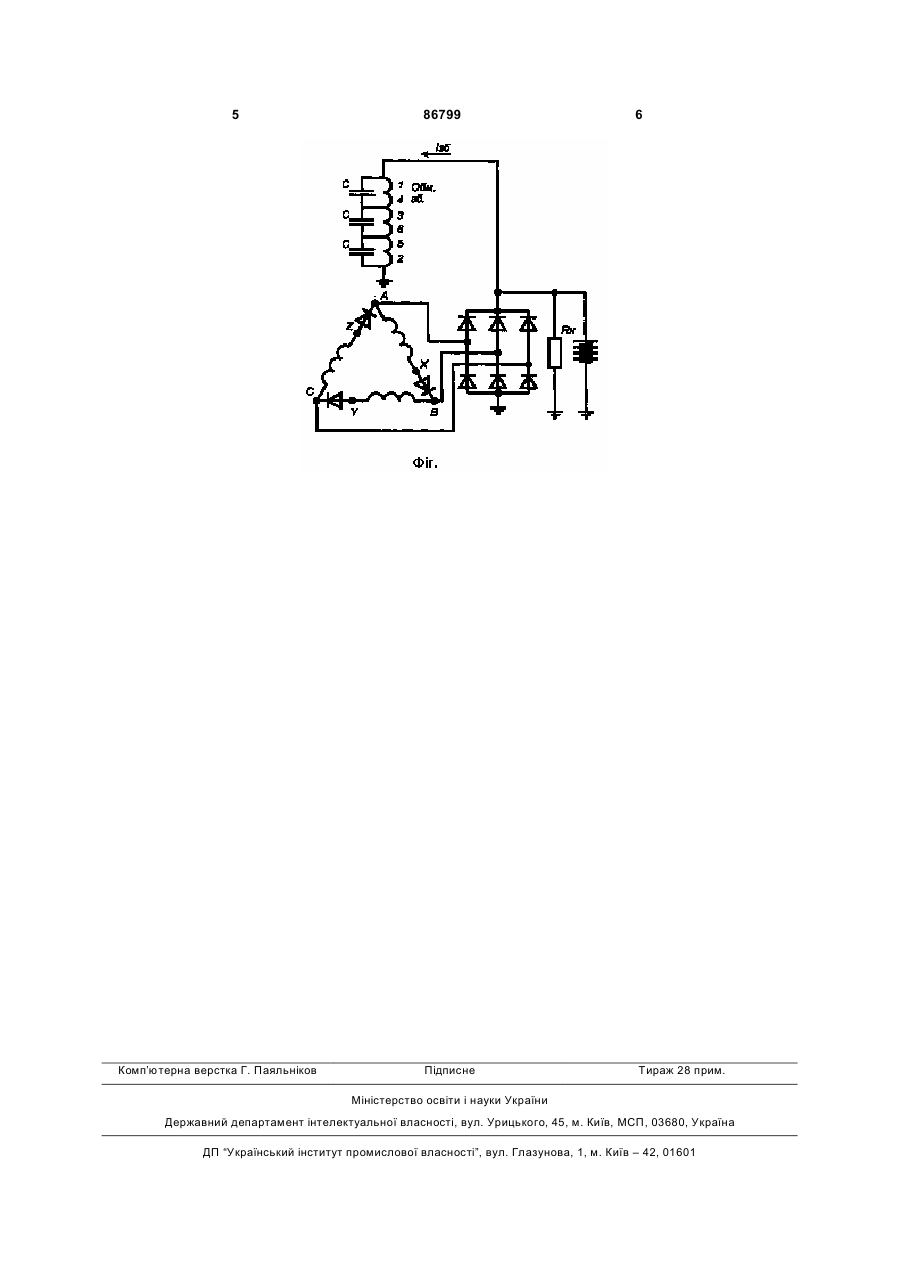

Індукторний трифазний різнополюсний вентильний генератор, статор якого має якірну трифазну 2р1 - полюсну обмотку з зубцевим кроком, розміщену у вигляді зубцевих котушок на зубцях статора, фази обмотки якоря з'єднані в трикутник і в фазах послідовно узгоджено ввімкнені діоди, а 3 19/20. Заява на винахід №а200501835, дата подання 28.02.2005]. Цей генератор порівняно з відомими індукторними генераторами має на 30% менші питомі витрати активних матеріалів за рахунок того, що при навантаженні в фазах якірної обмотки з'являється однопівперіодний випрямлений струм, який протікає в тому напрямі, що і струм збудження, тобто струм навантаження діє намагнічуючим чином, збільшуючи потік збудження. Завдяки цьому зовнішня характеристика такого генератора більш жорстока, а значить, при інших однакових умовах такий генератор може виробляти більшу електричну потужність. Однак істотним недоліком розглянутого індукторного генератора є більші витрати мідного проводу в обмотках збудження і якоря порівняно з синхронним трифазним генератором з контактними кільцями, що серійно випускається. В основу винаходу поставлено задачу в індукторному трифазному різнополюсному вентильному генераторі зменшити витрату мідного проводу обмоток збудження і якоря створенням завдяки конденсаторам в обмотці збудження додаткового намагнічуючого магнітного потоку. Ця задача здійснюється тим, що в індукторному трифазному різнополюсному вентильному генераторі, статор якого має якірну трифазну 2р1 полюсну обмотку з зубцевим кроком, розміщену у вигляді зубцевих котушок на зубцях статора, фази обмотки якоря з'єднані в трикутник і в фазах послідовно узгоджено ввімкнені діоди, а також має 2р2 - полюсну обмотку збудження, розміщену у вигляді зубцевих котушок на зубцях статора, число полюсів обмотки збудження 2р2 дорівнює числу зубців статора, 2р2=Z1, полярність зубців від струму збудження повинна співпадати з полярністю зубців від однопівперіодного випрямленого струму навантаження в фазах якірної обмотки, обмотку збудження виконують із трьох окремих частин, які між собою послідовно з'єднують так, щоб полярність зубців чергувалась: в першу частину входять послідовно зустрічне ввімкнені котушка зубців 1+3n, в другу частину - котушки зубців 3+3n, в третю частину - котушки зубців 5+3(n-1), де n=0,1 для Z1=6 і n=0,1,2,3 для Z2=12, до кожної частини обмотки збудження приєднують паралельно конденсатори однакової ємності. Винахід пояснюється кресленням, де на Фіг. показана принципова електрична схема генератора з навантаженням і акумулятором. Статор генератора являє собою порожнистий циліндр, набраний із листів електротехнічної сталі, на внутрішній поверхні якого розміщено Z1 зубців прямокутної форми, ротор - циліндричної форми магнітопровід, теж набраний із листів електротехнічної сталі, на зовнішній поверхні якого Z2 відкритих пазів. При цьому потрібно, щоб ширина зубця статора bz1 була менша ширини паза ротора bn2, bz1
