М’яка пачка стрижнеподібних курильних виробів, її внутрішня і зовнішня обгортки

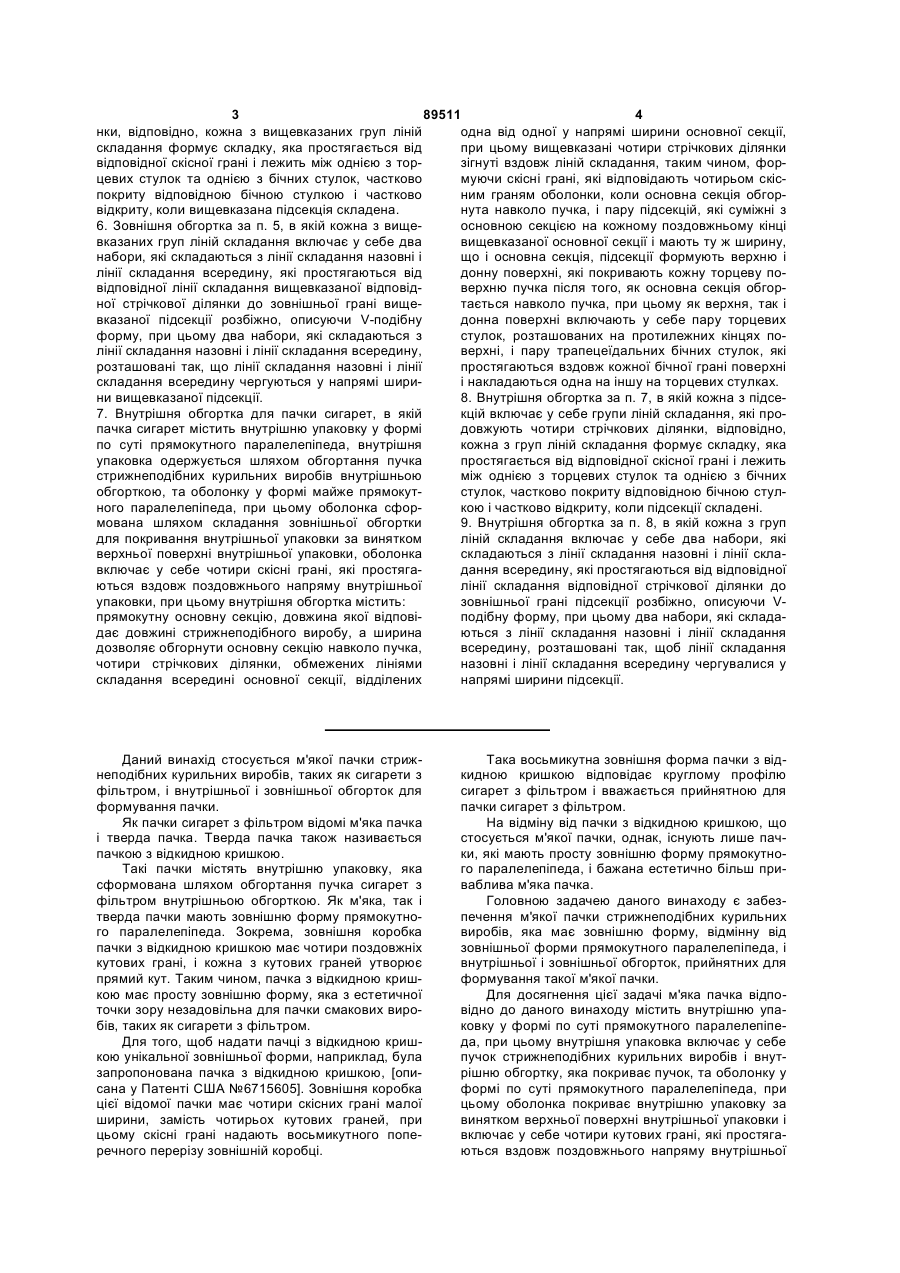

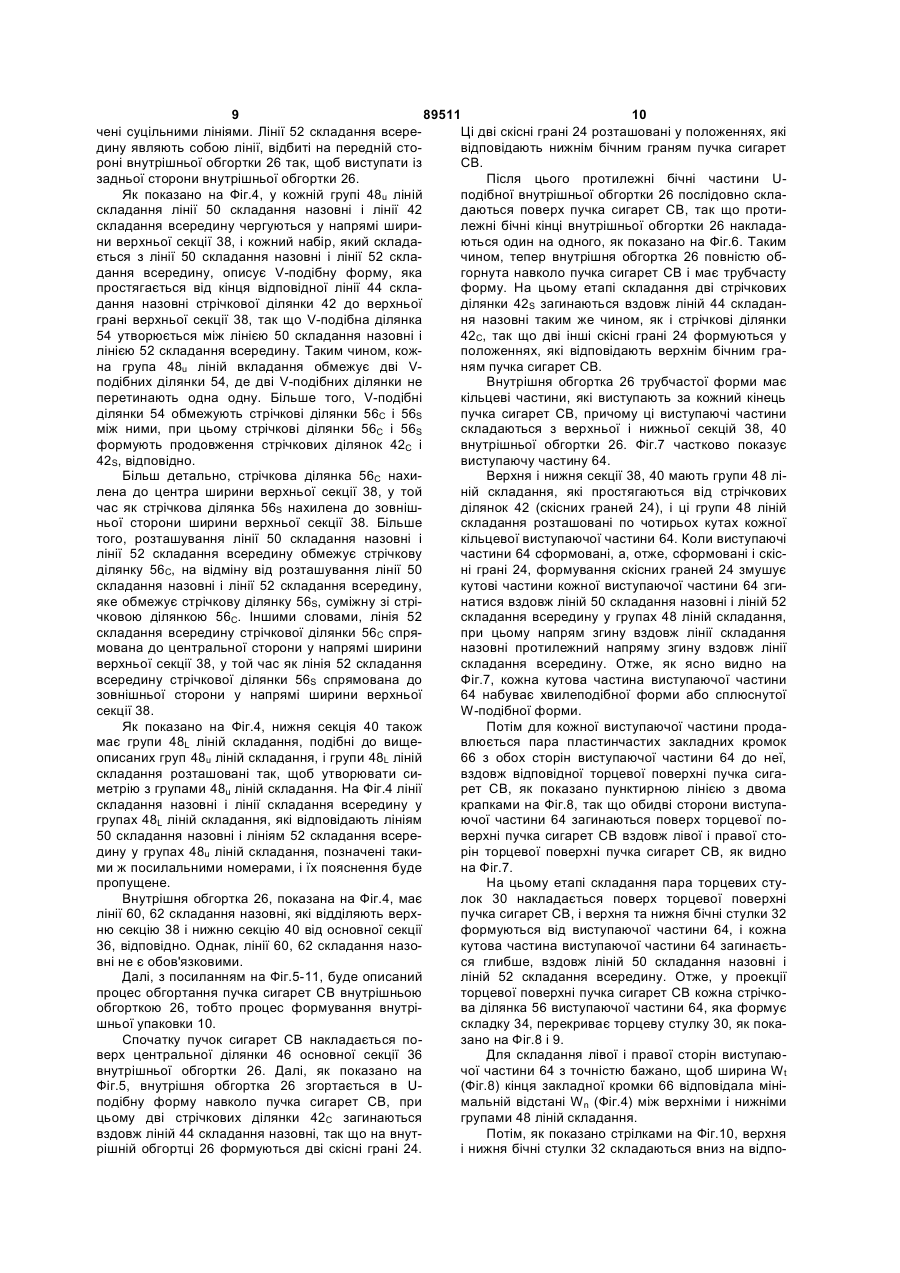

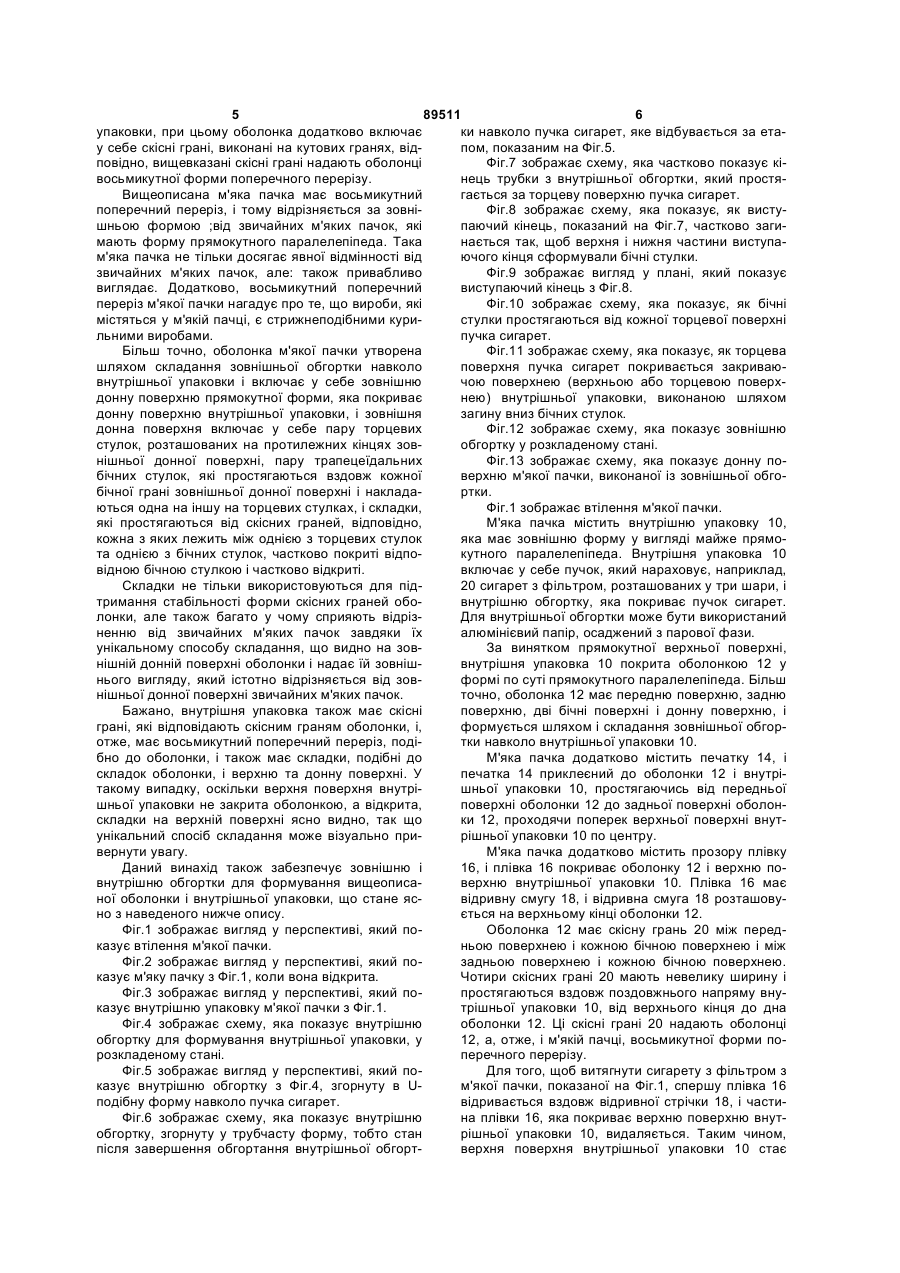

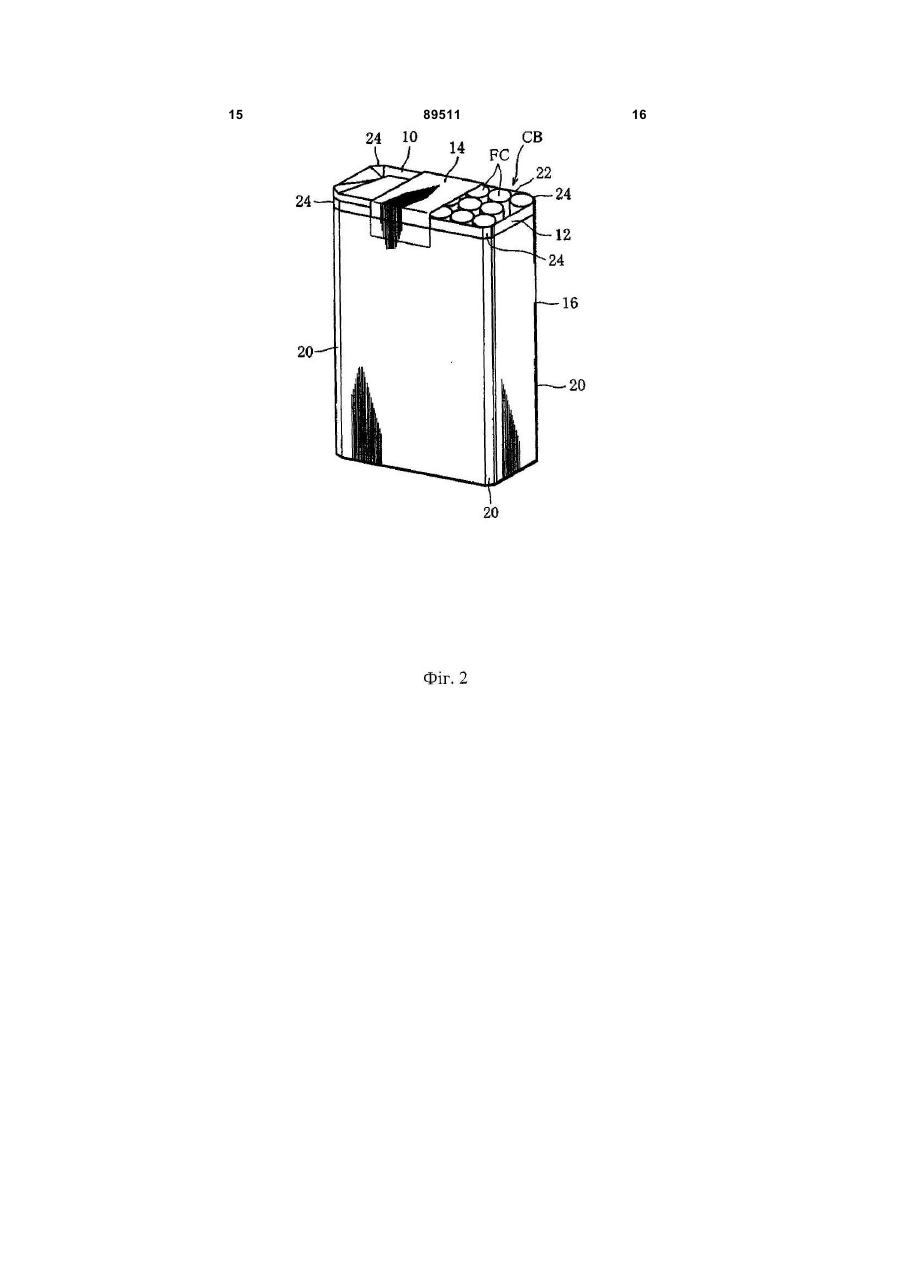

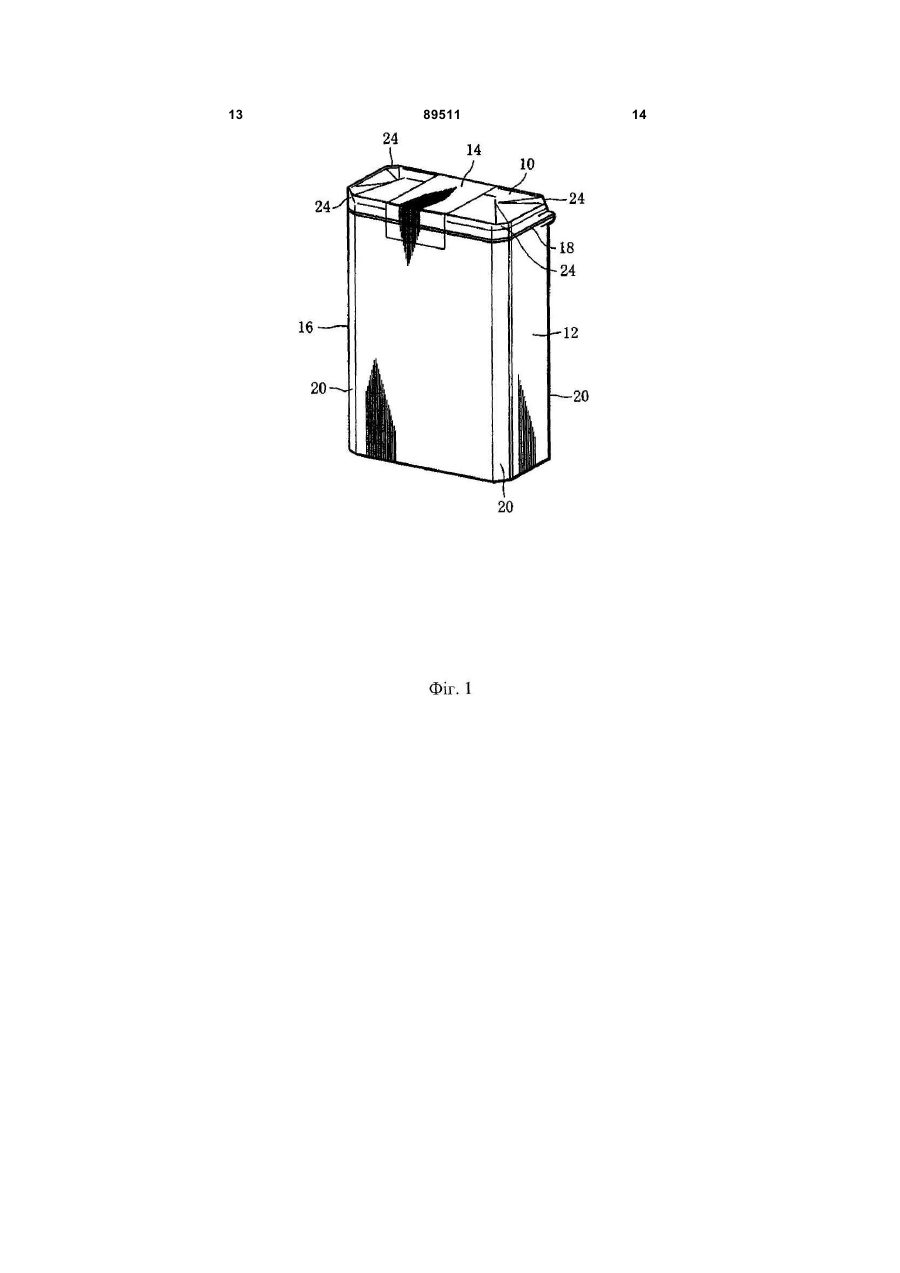

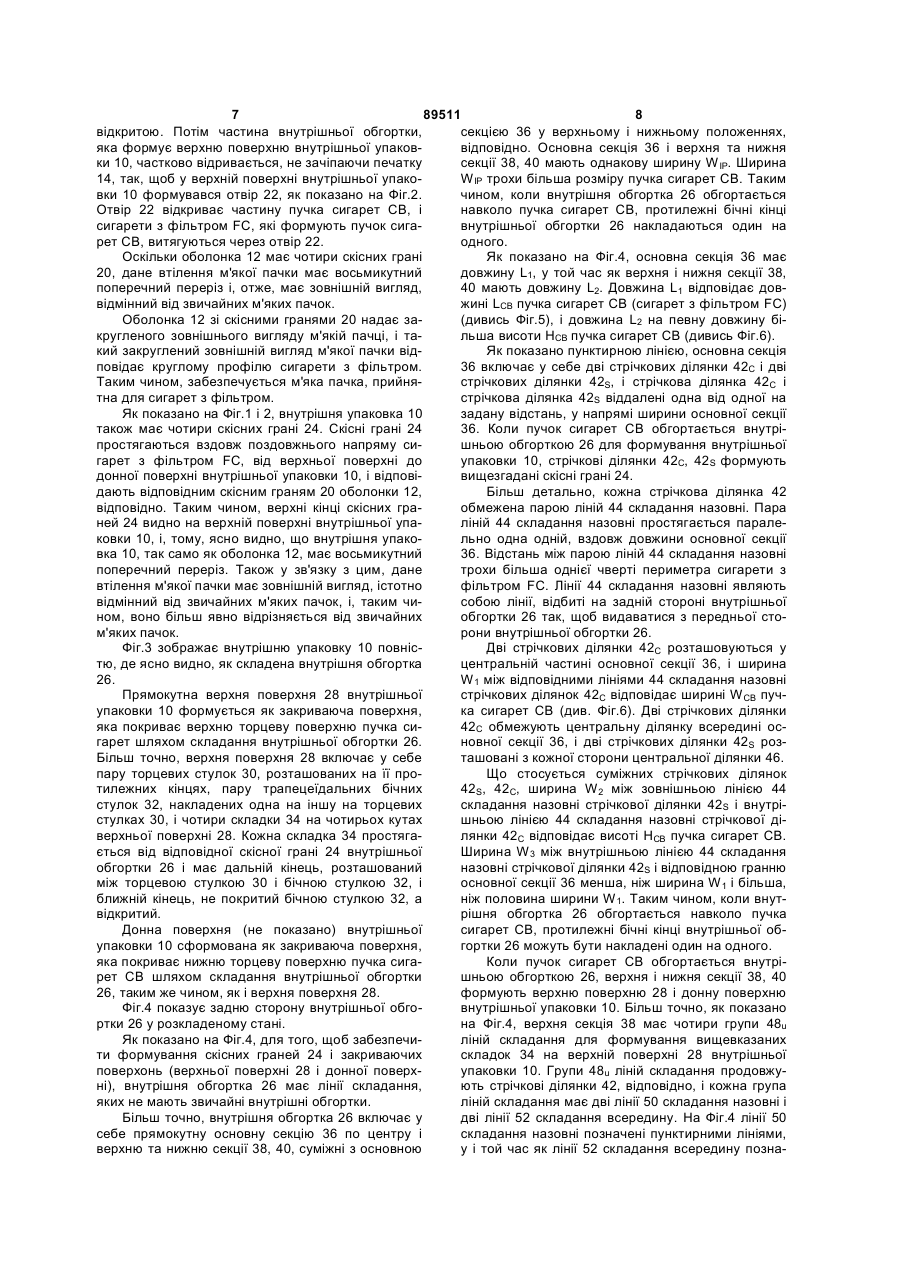

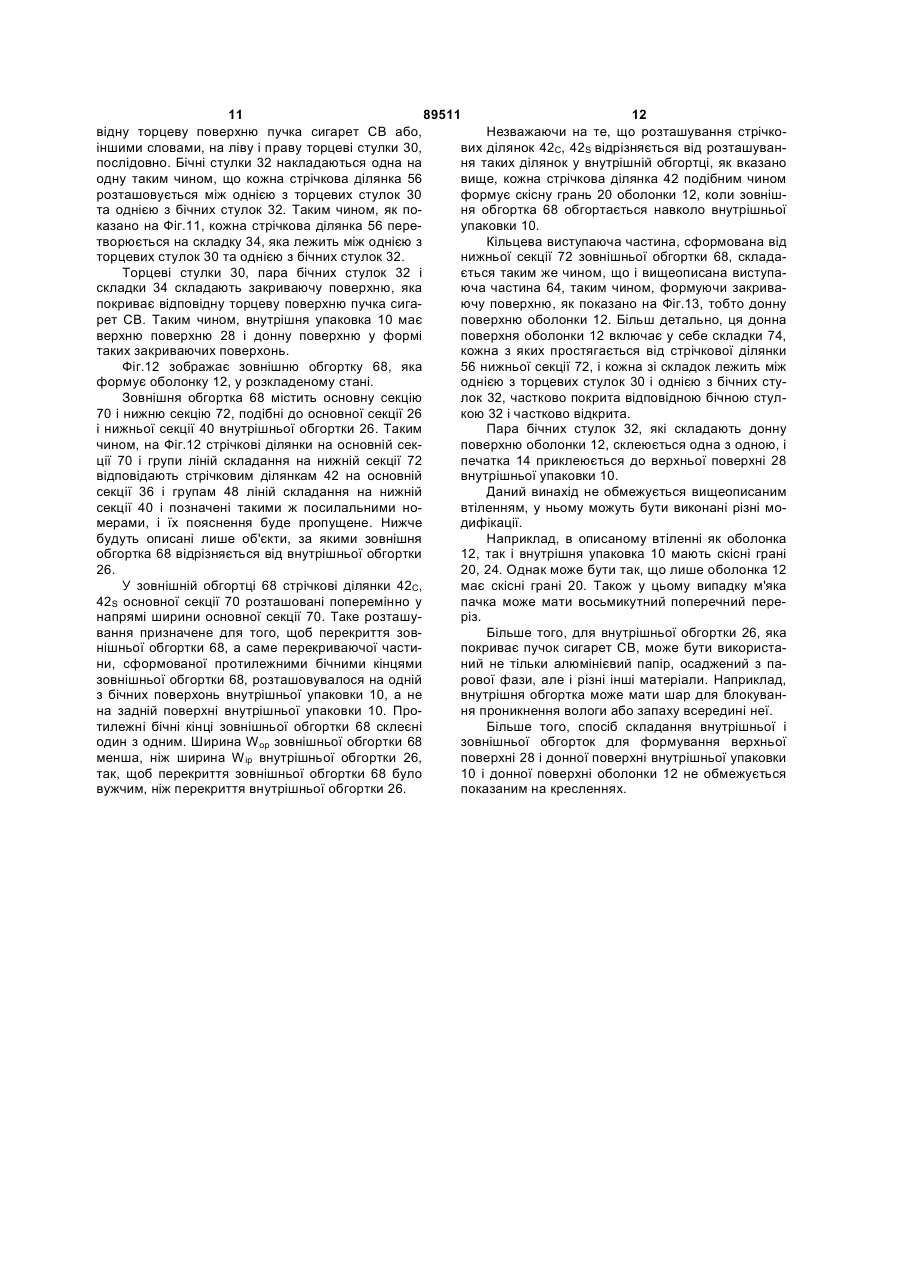

1. М'яка пачка стрижнеподібних курильних виробів, яка містить: внутрішню упаковку у формі по суті прямокутного паралелепіпеда, при цьому внутрішня упаковка включає у себе пучок стрижнеподібних курильних виробів і внутрішню обгортку, яка покриває пучок, та оболонку у формі по суті прямокутного паралелепіпеда, яка покриває внутрішню упаковку за винятком верхньої поверхні внутрішньої упаковки і включає у себе чотири кутових грані, які простягаються вздовж поздовжнього напряму внутрішньої упаковки, при цьому вищевказана оболонка додатково включає у себе скісні грані, сформовані на відповідних кутових гранях так, що скісні грані надають вищевказаній оболонці восьмикутної форми поперечного перерізу, та вищевказана оболонка утворена шляхом складання зовнішньої обгортки навколо внутрішньої упаковки і включає у себе зовнішню донну поверхню прямокутної форми, яка покриває донну поверхню внутрішньої упаковки, і зовнішня донна поверхня включає у себе пару торцевих стулок, розташованих на протилежних кінцях зовнішньої донної поверхні, пару трапецеїдальних бічних стулок, які простягаються вздовж кожної бічної грані зовнішньої донної поверхні і накладаються одна на іншу на торцевих стулках, і складки, які простягаються від відповідних скісних граней, причому кожна зі складок лежить між однією з торцевих стулок та однією з бічних стулок, частково покрита відповідною бічною стулкою і частково відкрита. 2. М'яка пачка за п. 1, в якій внутрішня упаковка сформована шляхом складання внутрішньої обгортки і має скісні грані, які відповідають скісним граням вищевказаної оболонки, при цьому скісні грані надають внутрішній упаковці восьмикутної форми 2 (19) 1 3 89511 4 нки, відповідно, кожна з вищевказаних груп ліній одна від одної у напрямі ширини основної секції, складання формує складку, яка простягається від при цьому вищевказані чотири стрічкових ділянки відповідної скісної грані і лежить між однією з торзігнуті вздовж ліній складання, таким чином, форцевих стулок та однією з бічних стулок, частково муючи скісні грані, які відповідають чотирьом скіспокриту відповідною бічною стулкою і частково ним граням оболонки, коли основна секція обгорвідкриту, коли вищевказана підсекція складена. нута навколо пучка, і пару підсекцій, які суміжні з 6. Зовнішня обгортка за п. 5, в якій кожна з вищеосновною секцією на кожному поздовжньому кінці вказаних груп ліній складання включає у себе два вищевказаної основної секції і мають ту ж ширину, набори, які складаються з лінії складання назовні і що і основна секція, підсекції формують верхню і лінії складання всередину, які простягаються від донну поверхні, які покривають кожну торцеву повідповідної лінії складання вищевказаної відповідверхню пучка після того, як основна секція обгорної стрічкової ділянки до зовнішньої грані вищетається навколо пучка, при цьому як верхня, так і вказаної підсекції розбіжно, описуючи V-подібну донна поверхні включають у себе пару торцевих форму, при цьому два набори, які складаються з стулок, розташованих на протилежних кінцях полінії складання назовні і лінії складання всередину, верхні, і пару трапецеїдальних бічних стулок, які розташовані так, що лінії складання назовні і лінії простягаються вздовж кожної бічної грані поверхні складання всередину чергуються у напрямі шириі накладаються одна на іншу на торцевих стулках. ни вищевказаної підсекції. 8. Внутрішня обгортка за п. 7, в якій кожна з підсе7. Внутрішня обгортка для пачки сигарет, в якій кцій включає у себе групи ліній складання, які пропачка сигарет містить внутрішню упаковку у формі довжують чотири стрічкових ділянки, відповідно, по суті прямокутного паралелепіпеда, внутрішня кожна з груп ліній складання формує складку, яка упаковка одержується шляхом обгортання пучка простягається від відповідної скісної грані і лежить стрижнеподібних курильних виробів внутрішньою між однією з торцевих стулок та однією з бічних обгорткою, та оболонку у формі майже прямокутстулок, частково покриту відповідною бічною стулного паралелепіпеда, при цьому оболонка сфоркою і частково відкриту, коли підсекції складені. мована шляхом складання зовнішньої обгортки 9. Внутрішня обгортка за п. 8, в якій кожна з груп для покривання внутрішньої упаковки за винятком ліній складання включає у себе два набори, які верхньої поверхні внутрішньої упаковки, оболонка складаються з лінії складання назовні і лінії склавключає у себе чотири скісні грані, які простягадання всередину, які простягаються від відповідної ються вздовж поздовжнього напряму внутрішньої лінії складання відповідної стрічкової ділянки до упаковки, при цьому внутрішня обгортка містить: зовнішньої грані підсекції розбіжно, описуючи Vпрямокутну основну секцію, довжина якої відповіподібну форму, при цьому два набори, які склададає довжині стрижнеподібного виробу, а ширина ються з лінії складання назовні і лінії складання дозволяє обгорнути основну секцію навколо пучка, всередину, розташовані так, щоб лінії складання чотири стрічкових ділянки, обмежених лініями назовні і лінії складання всередину чергувалися у складання всередині основної секції, відділених напрямі ширини підсекції. Даний винахід стосується м'якої пачки стрижнеподібних курильних виробів, таких як сигарети з фільтром, і внутрішньої і зовнішньої обгорток для формування пачки. Як пачки сигарет з фільтром відомі м'яка пачка і тверда пачка. Тверда пачка також називається пачкою з відкидною кришкою. Такі пачки містять внутрішню упаковку, яка сформована шляхом обгортання пучка сигарет з фільтром внутрішньою обгорткою. Як м'яка, так і тверда пачки мають зовнішню форму прямокутного паралелепіпеда. Зокрема, зовнішня коробка пачки з відкидною кришкою має чотири поздовжніх кутових грані, і кожна з кутових граней утворює прямий кут. Таким чином, пачка з відкидною кришкою має просту зовнішню форму, яка з естетичної точки зору незадовільна для пачки смакових виробів, таких як сигарети з фільтром. Для того, щоб надати пачці з відкидною кришкою унікальної зовнішньої форми, наприклад, була запропонована пачка з відкидною кришкою, [описана у Патенті США №6715605]. Зовнішня коробка цієї відомої пачки має чотири скісних грані малої ширини, замість чотирьох кутових граней, при цьому скісні грані надають восьмикутного поперечного перерізу зовнішній коробці. Така восьмикутна зовнішня форма пачки з відкидною кришкою відповідає круглому профілю сигарет з фільтром і вважається прийнятною для пачки сигарет з фільтром. На відміну від пачки з відкидною кришкою, що стосується м'якої пачки, однак, існують лише пачки, які мають просту зовнішню форму прямокутного паралелепіпеда, і бажана естетично більш приваблива м'яка пачка. Головною задачею даного винаходу є забезпечення м'якої пачки стрижнеподібних курильних виробів, яка має зовнішню форму, відмінну від зовнішньої форми прямокутного паралелепіпеда, і внутрішньої і зовнішньої обгорток, прийнятних для формування такої м'якої пачки. Для досягнення цієї задачі м'яка пачка відповідно до даного винаходу містить внутрішню упаковку у формі по суті прямокутного паралелепіпеда, при цьому внутрішня упаковка включає у себе пучок стрижнеподібних курильних виробів і внутрішню обгортку, яка покриває пучок, та оболонку у формі по суті прямокутного паралелепіпеда, при цьому оболонка покриває внутрішню упаковку за винятком верхньої поверхні внутрішньої упаковки і включає у себе чотири кутових грані, які простягаються вздовж поздовжнього напряму внутрішньої 5 89511 6 упаковки, при цьому оболонка додатково включає ки навколо пучка сигарет, яке відбувається за етау себе скісні грані, виконані на кутових гранях, відпом, показаним на Фіг.5. повідно, вищевказані скісні грані надають оболонці Фіг.7 зображає схему, яка частково показує ківосьмикутної форми поперечного перерізу. нець трубки з внутрішньої обгортки, який простяВищеописана м'яка пачка має восьмикутний гається за торцеву поверхню пучка сигарет. поперечний переріз, і тому відрізняється за зовніФіг.8 зображає схему, яка показує, як вистушньою формою ;від звичайних м'яких пачок, які паючий кінець, показаний на Фіг.7, частково загимають форму прямокутного паралелепіпеда. Така нається так, щоб верхня і нижня частини виступам'яка пачка не тільки досягає явної відмінності від ючого кінця сформували бічні стулки. звичайних м'яких пачок, але: також привабливо Фіг.9 зображає вигляд у плані, який показує виглядає. Додатково, восьмикутний поперечний виступаючий кінець з Фіг.8. переріз м'якої пачки нагадує про те, що вироби, які Фіг.10 зображає схему, яка показує, як бічні містяться у м'якій пачці, є стрижнеподібними куристулки простягаються від кожної торцевої поверхні льними виробами. пучка сигарет. Більш точно, оболонка м'якої пачки утворена Фіг.11 зображає схему, яка показує, як торцева шляхом складання зовнішньої обгортки навколо поверхня пучка сигарет покривається закриваювнутрішньої упаковки і включає у себе зовнішню чою поверхнею (верхньою або торцевою поверхдонну поверхню прямокутної форми, яка покриває нею) внутрішньої упаковки, виконаною шляхом донну поверхню внутрішньої упаковки, і зовнішня загину вниз бічних стулок. донна поверхня включає у себе пару торцевих Фіг.12 зображає схему, яка показує зовнішню стулок, розташованих на протилежних кінцях зовобгортку у розкладеному стані. нішньої донної поверхні, пару трапецеїдальних Фіг.13 зображає схему, яка показує донну побічних стулок, які простягаються вздовж кожної верхню м'якої пачки, виконаної із зовнішньої обгобічної грані зовнішньої донної поверхні і накладартки. ються одна на іншу на торцевих стулках, і складки, Фіг.1 зображає втілення м'якої пачки. які простягаються від скісних граней, відповідно, М'яка пачка містить внутрішню упаковку 10, кожна з яких лежить між однією з торцевих стулок яка має зовнішню форму у вигляді майже прямота однією з бічних стулок, частково покриті відпокутного паралелепіпеда. Внутрішня упаковка 10 відною бічною стулкою і частково відкриті. включає у себе пучок, який нараховує, наприклад, Складки не тільки використовуються для під20 сигарет з фільтром, розташованих у три шари, і тримання стабільності форми скісних граней обовнутрішню обгортку, яка покриває пучок сигарет. лонки, але також багато у чому сприяють відрізДля внутрішньої обгортки може бути використаний ненню від звичайних м'яких пачок завдяки їх алюмінієвий папір, осаджений з парової фази. унікальному способу складання, що видно на зовЗа винятком прямокутної верхньої поверхні, нішній донній поверхні оболонки і надає їй зовнішвнутрішня упаковка 10 покрита оболонкою 12 у нього вигляду, який істотно відрізняється від зовформі по суті прямокутного паралелепіпеда. Більш нішньої донної поверхні звичайних м'яких пачок. точно, оболонка 12 має передню поверхню, задню Бажано, внутрішня упаковка також має скісні поверхню, дві бічні поверхні і донну поверхню, і грані, які відповідають скісним граням оболонки, і, формується шляхом і складання зовнішньої обгоротже, має восьмикутний поперечний переріз, подітки навколо внутрішньої упаковки 10. бно до оболонки, і також має складки, подібні до М'яка пачка додатково містить печатку 14, і складок оболонки, і верхню та донну поверхні. У печатка 14 приклеєний до оболонки 12 і внутрітакому випадку, оскільки верхня поверхня внутрішньої упаковки 10, простягаючись від передньої шньої упаковки не закрита оболонкою, а відкрита, поверхні оболонки 12 до задньої поверхні оболонскладки на верхній поверхні ясно видно, так що ки 12, проходячи поперек верхньої поверхні внутунікальний спосіб складання може візуально прирішньої упаковки 10 по центру. вернути увагу. М'яка пачка додатково містить прозору плівку Даний винахід також забезпечує зовнішню і 16, і плівка 16 покриває оболонку 12 і верхню повнутрішню обгортки для формування вищеописаверхню внутрішньої упаковки 10. Плівка 16 має ної оболонки і внутрішньої упаковки, що стане ясвідривну смугу 18, і відривна смуга 18 розташовуно з наведеного нижче опису. ється на верхньому кінці оболонки 12. Фіг.1 зображає вигляд у перспективі, який поОболонка 12 має скісну грань 20 між передказує втілення м'якої пачки. ньою поверхнею і кожною бічною поверхнею і між Фіг.2 зображає вигляд у перспективі, який позадньою поверхнею і кожною бічною поверхнею. казує м'яку пачку з Фіг.1, коли вона відкрита. Чотири скісних грані 20 мають невелику ширину і Фіг.3 зображає вигляд у перспективі, який попростягаються вздовж поздовжнього напряму внуказує внутрішню упаковку м'якої пачки з Фіг.1. трішньої упаковки 10, від верхнього кінця до дна Фіг.4 зображає схему, яка показує внутрішню оболонки 12. Ці скісні грані 20 надають оболонці обгортку для формування внутрішньої упаковки, у 12, а, отже, і м'якій пачці, восьмикутної форми порозкладеному стані. перечного перерізу. Фіг.5 зображає вигляд у перспективі, який поДля того, щоб витягнути сигарету з фільтром з казує внутрішню обгортку з Фіг.4, згорнуту в Uм'якої пачки, показаної на Фіг.1, спершу плівка 16 подібну форму навколо пучка сигарет. відривається вздовж відривної стрічки 18, і частиФіг.6 зображає схему, яка показує внутрішню на плівки 16, яка покриває верхню поверхню внутобгортку, згорнуту у трубчасту форму, тобто стан рішньої упаковки 10, видаляється. Таким чином, після завершення обгортання внутрішньої обгортверхня поверхня внутрішньої упаковки 10 стає 7 89511 8 відкритою. Потім частина внутрішньої обгортки, секцією 36 у верхньому і нижньому положеннях, яка формує верхню поверхню внутрішньої упаковвідповідно. Основна секція 36 і верхня та нижня ки 10, частково відривається, не зачіпаючи печатку секції 38, 40 мають однакову ширину W IP. Ширина 14, так, щоб у верхній поверхні внутрішньої упакоWIP трохи більша розміру пучка сигарет СВ. Таким вки 10 формувався отвір 22, як показано на Фіг.2. чином, коли внутрішня обгортка 26 обгортається Отвір 22 відкриває частину пучка сигарет СВ, і навколо пучка сигарет СВ, протилежні бічні кінці сигарети з фільтром FC, які формують пучок сигавнутрішньої обгортки 26 накладаються один на рет СВ, витягуються через отвір 22. одного. Оскільки оболонка 12 має чотири скісних грані Як показано на Фіг.4, основна секція 36 має 20, дане втілення м'якої пачки має восьмикутний довжину L1, у той час як верхня і нижня секції 38, поперечний переріз і, отже, має зовнішній вигляд, 40 мають довжину L2. Довжина L1 відповідає доввідмінний від звичайних м'яких пачок. жині LCB пучка сигарет СВ (сигарет з фільтром FC) Оболонка 12 зі скісними гранями 20 надає за(дивись Фіг.5), і довжина L2 на певну довжину бікругленого зовнішнього вигляду м'якій пачці, і тальша висоти НСВ пучка сигарет СВ (дивись Фіг.6). кий закруглений зовнішній вигляд м'якої пачки відЯк показано пунктирною лінією, основна секція повідає круглому профілю сигарети з фільтром. 36 включає у себе дві стрічкових ділянки 42С і дві Таким чином, забезпечується м'яка пачка, прийнястрічкових ділянки 42S, і стрічкова ділянка 42С і тна для сигарет з фільтром. стрічкова ділянка 42S віддалені одна від одної на Як показано на Фіг.1 і 2, внутрішня упаковка 10 задану відстань, у напрямі ширини основної секції також має чотири скісних грані 24. Скісні грані 24 36. Коли пучок сигарет СВ обгортається внутріпростягаються вздовж поздовжнього напряму сишньою обгорткою 26 для формування внутрішньої гарет з фільтром FC, від верхньої поверхні до упаковки 10, стрічкові ділянки 42С, 42S формують донної поверхні внутрішньої упаковки 10, і відповівищезгадані скісні грані 24. дають відповідним скісним граням 20 оболонки 12, Більш детально, кожна стрічкова ділянка 42 відповідно. Таким чином, верхні кінці скісних граобмежена парою ліній 44 складання назовні. Пара ней 24 видно на верхній поверхні внутрішньої упаліній 44 складання назовні простягається паралековки 10, і, тому, ясно видно, що внутрішня упакольно одна одній, вздовж довжини основної секції вка 10, так само як оболонка 12, має восьмикутний 36. Відстань між парою ліній 44 складання назовні поперечний переріз. Також у зв'язку з цим, дане трохи більша однієї чверті периметра сигарети з втілення м'якої пачки має зовнішній вигляд, істотно фільтром FC. Лінії 44 складання назовні являють відмінний від звичайних м'яких пачок, і, таким чисобою лінії, відбиті на задній стороні внутрішньої ном, воно більш явно відрізняється від звичайних обгортки 26 так, щоб видаватися з передньої стом'яких пачок. рони внутрішньої обгортки 26. Фіг.3 зображає внутрішню упаковку 10 повнісДві стрічкових ділянки 42С розташовуються у тю, де ясно видно, як складена внутрішня обгортка центральній частині основної секції 36, і ширина 26. W1 між відповідними лініями 44 складання назовні Прямокутна верхня поверхня 28 внутрішньої стрічкових ділянок 42С відповідає ширині WCB пучупаковки 10 формується як закриваюча поверхня, ка сигарет СВ (див. Фіг.6). Дві стрічкових ділянки яка покриває верхню торцеву поверхню пучка си42С обмежують центральну ділянку всередині осгарет шляхом складання внутрішньої обгортки 26. новної секції 36, і дві стрічкових ділянки 42S розБільш точно, верхня поверхня 28 включає у себе ташовані з кожної сторони центральної ділянки 46. пару торцевих стулок 30, розташованих на її проЩо стосується суміжних стрічкових ділянок тилежних кінцях, пару трапецеїдальних бічних 42S, 42С, ширина W2 між зовнішньою лінією 44 стулок 32, накладених одна на іншу на торцевих складання назовні стрічкової ділянки 42S і внутрістулках 30, і чотири складки 34 на чотирьох кутах шньою лінією 44 складання назовні стрічкової діверхньої поверхні 28. Кожна складка 34 простягалянки 42С відповідає висоті НСВ пучка сигарет СВ. ється від відповідної скісної грані 24 внутрішньої Ширина W3 між внутрішньою лінією 44 складання обгортки 26 і має дальній кінець, розташований назовні стрічкової ділянки 42S і відповідною гранню між торцевою стулкою 30 і бічною стулкою 32, і основної секції 36 менша, ніж ширина W1 і більша, ближній кінець, не покритий бічною стулкою 32, а ніж половина ширини W1. Таким чином, коли внутвідкритий. рішня обгортка 26 обгортається навколо пучка Донна поверхня (не показано) внутрішньої сигарет СВ, протилежні бічні кінці внутрішньої обупаковки 10 сформована як закриваюча поверхня, гортки 26 можуть бути накладені один на одного. яка покриває нижню торцеву поверхню пучка сигаКоли пучок сигарет СВ обгортається внутрірет СВ шляхом складання внутрішньої обгортки шньою обгорткою 26, верхня і нижня секції 38, 40 26, таким же чином, як і верхня поверхня 28. формують верхню поверхню 28 і донну поверхню Фіг.4 показує задню сторону внутрішньої обговнутрішньої упаковки 10. Більш точно, як показано ртки 26 у розкладеному стані. на Фіг.4, верхня секція 38 має чотири групи 48u Як показано на Фіг.4, для того, щоб забезпечиліній складання для формування вищевказаних ти формування скісних граней 24 і закриваючих складок 34 на верхній поверхні 28 внутрішньої поверхонь (верхньої поверхні 28 і донної поверхупаковки 10. Групи 48u ліній складання продовжуні), внутрішня обгортка 26 має лінії складання, ють стрічкові ділянки 42, відповідно, і кожна група яких не мають звичайні внутрішні обгортки. ліній складання має дві лінії 50 складання назовні і Більш точно, внутрішня обгортка 26 включає у дві лінії 52 складання всередину. На Фіг.4 лінії 50 себе прямокутну основну секцію 36 по центру і складання назовні позначені пунктирними лініями, верхню та нижню секції 38, 40, суміжні з основною у і той час як лінії 52 складання всередину позна 9 89511 10 чені суцільними лініями. Лінії 52 складання всереЦі дві скісні грані 24 розташовані у положеннях, які дину являють собою лінії, відбиті на передній стовідповідають нижнім бічним граням пучка сигарет роні внутрішньої обгортки 26 так, щоб виступати із СВ. задньої сторони внутрішньої обгортки 26. Після цього протилежні бічні частини UЯк показано на Фіг.4, у кожній групі 48u ліній подібної внутрішньої обгортки 26 послідовно скласкладання лінії 50 складання назовні і лінії 42 даються поверх пучка сигарет СВ, так що протискладання всередину чергуються у напрямі ширилежні бічні кінці внутрішньої обгортки 26 накладани верхньої секції 38, і кожний набір, який складаються один на одного, як показано на Фіг.6. Таким ється з лінії 50 складання назовні і лінії 52 склачином, тепер внутрішня обгортка 26 повністю обдання всередину, описує V-подібну форму, яка горнута навколо пучка сигарет СВ і має трубчасту простягається від кінця відповідної лінії 44 склаформу. На цьому етапі складання дві стрічкових дання назовні стрічкової ділянки 42 до верхньої ділянки 42S загинаються вздовж ліній 44 складанграні верхньої секції 38, так що V-подібна ділянка ня назовні таким же чином, як і стрічкові ділянки 54 утворюється між лінією 50 складання назовні і 42С, так що дві інші скісні грані 24 формуються у лінією 52 складання всередину. Таким чином, кожположеннях, які відповідають верхнім бічним грана група 48u ліній вкладання обмежує дві Vням пучка сигарет СВ. подібних ділянки 54, де дві V-подібних ділянки не Внутрішня обгортка 26 трубчастої форми має перетинають одна одну. Більше того, V-подібні кільцеві частини, які виступають за кожний кінець ділянки 54 обмежують стрічкові ділянки 56С і 56S пучка сигарет СВ, причому ці виступаючі частини між ними, при цьому стрічкові ділянки 56С і 56S складаються з верхньої і нижньої секцій 38, 40 формують продовження стрічкових ділянок 42С і внутрішньої обгортки 26. Фіг.7 частково показує 42S, відповідно. виступаючу частину 64. Більш детально, стрічкова ділянка 56С нахиВерхня і нижня секції 38, 40 мають групи 48 лілена до центра ширини верхньої секції 38, у той ній складання, які простягаються від стрічкових час як стрічкова ділянка 56S нахилена до зовнішділянок 42 (скісних граней 24), і ці групи 48 ліній ньої сторони ширини верхньої секції 38. Більше складання розташовані по чотирьох кутах кожної того, розташування лінії 50 складання назовні і кільцевої виступаючої частини 64. Коли виступаючі лінії 52 складання всередину обмежує стрічкову частини 64 сформовані, а, отже, сформовані і скісділянку 56С, на відміну від розташування лінії 50 ні грані 24, формування скісних граней 24 змушує складання назовні і лінії 52 складання всередину, кутові частини кожної виступаючої частини 64 згияке обмежує стрічкову ділянку 56S, суміжну зі стрінатися вздовж ліній 50 складання назовні і ліній 52 чковою ділянкою 56С. Іншими словами, лінія 52 складання всередину у групах 48 ліній складання, складання всередину стрічкової ділянки 56С спряпри цьому напрям згину вздовж лінії складання мована до центральної сторони у напрямі ширини назовні протилежний напряму згину вздовж лінії верхньої секції 38, у той час як лінія 52 складання складання всередину. Отже, як ясно видно на всередину стрічкової ділянки 56S спрямована до Фіг.7, кожна кутова частина виступаючої частини зовнішньої сторони у напрямі ширини верхньої 64 набуває хвилеподібної форми або сплюснутої секції 38. W-подібної форми. Як показано на Фіг.4, нижня секція 40 також Потім для кожної виступаючої частини продамає групи 48L ліній складання, подібні до вищевлюється пара пластинчастих закладних кромок описаних груп 48u ліній складання, і групи 48L ліній 66 з обох сторін виступаючої частини 64 до неї, складання розташовані так, щоб утворювати сивздовж відповідної торцевої поверхні пучка сигаметрію з групами 48u ліній складання. На Фіг.4 лінії рет СВ, як показано пунктирною лінією з двома складання назовні і лінії складання всередину у крапками на Фіг.8, так що обидві сторони виступагрупах 48L ліній складання, які відповідають лініям ючої частини 64 загинаються поверх торцевої по50 складання назовні і лініям 52 складання всереверхні пучка сигарет СВ вздовж лівої і правої стодину у групах 48u ліній складання, позначені такирін торцевої поверхні пучка сигарет СВ, як видно ми ж посилальними номерами, і їх пояснення буде на Фіг.7. пропущене. На цьому етапі складання пара торцевих стуВнутрішня обгортка 26, показана на Фіг.4, має лок 30 накладається поверх торцевої поверхні лінії 60, 62 складання назовні, які відділяють верхпучка сигарет СВ, і верхня та нижня бічні стулки 32 ню секцію 38 і нижню секцію 40 від основної секції формуються від виступаючої частини 64, і кожна 36, відповідно. Однак, лінії 60, 62 складання назокутова частина виступаючої частини 64 загинаєтьвні не є обов'язковими. ся глибше, вздовж ліній 50 складання назовні і Далі, з посиланням на Фіг.5-11, буде описаний ліній 52 складання всередину. Отже, у проекції процес обгортання пучка сигарет СВ внутрішньою торцевої поверхні пучка сигарет СВ кожна стрічкообгорткою 26, тобто процес формування внутріва ділянка 56 виступаючої частини 64, яка формує шньої упаковки 10. складку 34, перекриває торцеву стулку 30, як покаСпочатку пучок сигарет СВ накладається позано на Фіг.8 і 9. верх центральної ділянки 46 основної секції 36 Для складання лівої і правої сторін виступаювнутрішньої обгортки 26. Далі, як показано на чої частини 64 з точністю бажано, щоб ширина Wt Фіг.5, внутрішня обгортка 26 згортається в U(Фіг.8) кінця закладної кромки 66 відповідала мініподібну форму навколо пучка сигарет СВ, при мальній відстані Wn (Фіг.4) між верхніми і нижніми цьому дві стрічкових ділянки 42С загинаються групами 48 ліній складання. вздовж ліній 44 складання назовні, так що на внутПотім, як показано стрілками на Фіг.10, верхня рішній обгортці 26 формуються дві скісні грані 24. і нижня бічні стулки 32 складаються вниз на відпо 11 89511 12 відну торцеву поверхню пучка сигарет СВ або, Незважаючи на те, що розташування стрічкоіншими словами, на ліву і праву торцеві стулки 30, вих ділянок 42C, 42S відрізняється від розташуванпослідовно. Бічні стулки 32 накладаються одна на ня таких ділянок у внутрішній обгортці, як вказано одну таким чином, що кожна стрічкова ділянка 56 вище, кожна стрічкова ділянка 42 подібним чином розташовується між однією з торцевих стулок 30 формує скісну грань 20 оболонки 12, коли зовнішта однією з бічних стулок 32. Таким чином, як поня обгортка 68 обгортається навколо внутрішньої казано на Фіг.11, кожна стрічкова ділянка 56 переупаковки 10. творюється на складку 34, яка лежить між однією з Кільцева виступаюча частина, сформована від торцевих стулок 30 та однією з бічних стулок 32. нижньої секції 72 зовнішньої обгортки 68, складаТорцеві стулки 30, пара бічних стулок 32 і ється таким же чином, що і вищеописана виступаскладки 34 складають закриваючу поверхню, яка юча частина 64, таким чином, формуючи закривапокриває відповідну торцеву поверхню пучка сигаючу поверхню, як показано на Фіг.13, тобто донну рет СВ. Таким чином, внутрішня упаковка 10 має поверхню оболонки 12. Більш детально, ця донна верхню поверхню 28 і донну поверхню у формі поверхня оболонки 12 включає у себе складки 74, таких закриваючих поверхонь. кожна з яких простягається від стрічкової ділянки Фіг.12 зображає зовнішню обгортку 68, яка 56 нижньої секції 72, і кожна зі складок лежить між формує оболонку 12, у розкладеному стані. однією з торцевих стулок 30 і однією з бічних стуЗовнішня обгортка 68 містить основну секцію лок 32, частково покрита відповідною бічною стул70 і нижню секцію 72, подібні до основної секції 26 кою 32 і частково відкрита. і нижньої секції 40 внутрішньої обгортки 26. Таким Пара бічних стулок 32, які складають донну чином, на Фіг.12 стрічкові ділянки на основній секповерхню оболонки 12, склеюється одна з одною, і ції 70 і групи ліній складання на нижній секції 72 печатка 14 приклеюється до верхньої поверхні 28 відповідають стрічковим ділянкам 42 на основній внутрішньої упаковки 10. секції 36 і групам 48 ліній складання на нижній Даний винахід не обмежується вищеописаним секції 40 і позначені такими ж посилальними новтіленням, у ньому можуть бути виконані різні момерами, і їх пояснення буде пропущене. Нижче дифікації. будуть описані лише об'єкти, за якими зовнішня Наприклад, в описаному втіленні як оболонка обгортка 68 відрізняється від внутрішньої обгортки 12, так і внутрішня упаковка 10 мають скісні грані 26. 20, 24. Однак може бути так, що лише оболонка 12 У зовнішній обгортці 68 стрічкові ділянки 42С, має скісні грані 20. Також у цьому випадку м'яка 42S основної секції 70 розташовані поперемінно у пачка може мати восьмикутний поперечний перенапрямі ширини основної секції 70. Таке розташуріз. вання призначене для того, щоб перекриття зовБільше того, для внутрішньої обгортки 26, яка нішньої обгортки 68, а саме перекриваючої частипокриває пучок сигарет СВ, може бути використани, сформованої протилежними бічними кінцями ний не тільки алюмінієвий папір, осаджений з пазовнішньої обгортки 68, розташовувалося на одній рової фази, але і різні інші матеріали. Наприклад, з бічних поверхонь внутрішньої упаковки 10, а не внутрішня обгортка може мати шар для блокуванна задній поверхні внутрішньої упаковки 10. Проня проникнення вологи або запаху всередині неї. тилежні бічні кінці зовнішньої обгортки 68 склеєні Більше того, спосіб складання внутрішньої і один з одним. Ширина Wop зовнішньої обгортки 68 зовнішньої обгорток для формування верхньої менша, ніж ширина Wip внутрішньої обгортки 26, поверхні 28 і донної поверхні внутрішньої упаковки так, щоб перекриття зовнішньої обгортки 68 було 10 і донної поверхні оболонки 12 не обмежується вужчим, ніж перекриття внутрішньої обгортки 26. показаним на кресленнях. 13 89511 14 15 89511 16 17 89511 18 19 89511 20 21 89511 22 23 89511 24 25 89511 26 27 Комп’ютерна верстка В. Мацело 89511 Підписне 28 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
