Спосіб модернізації об’єкта бронетанкової техніки типу т-72

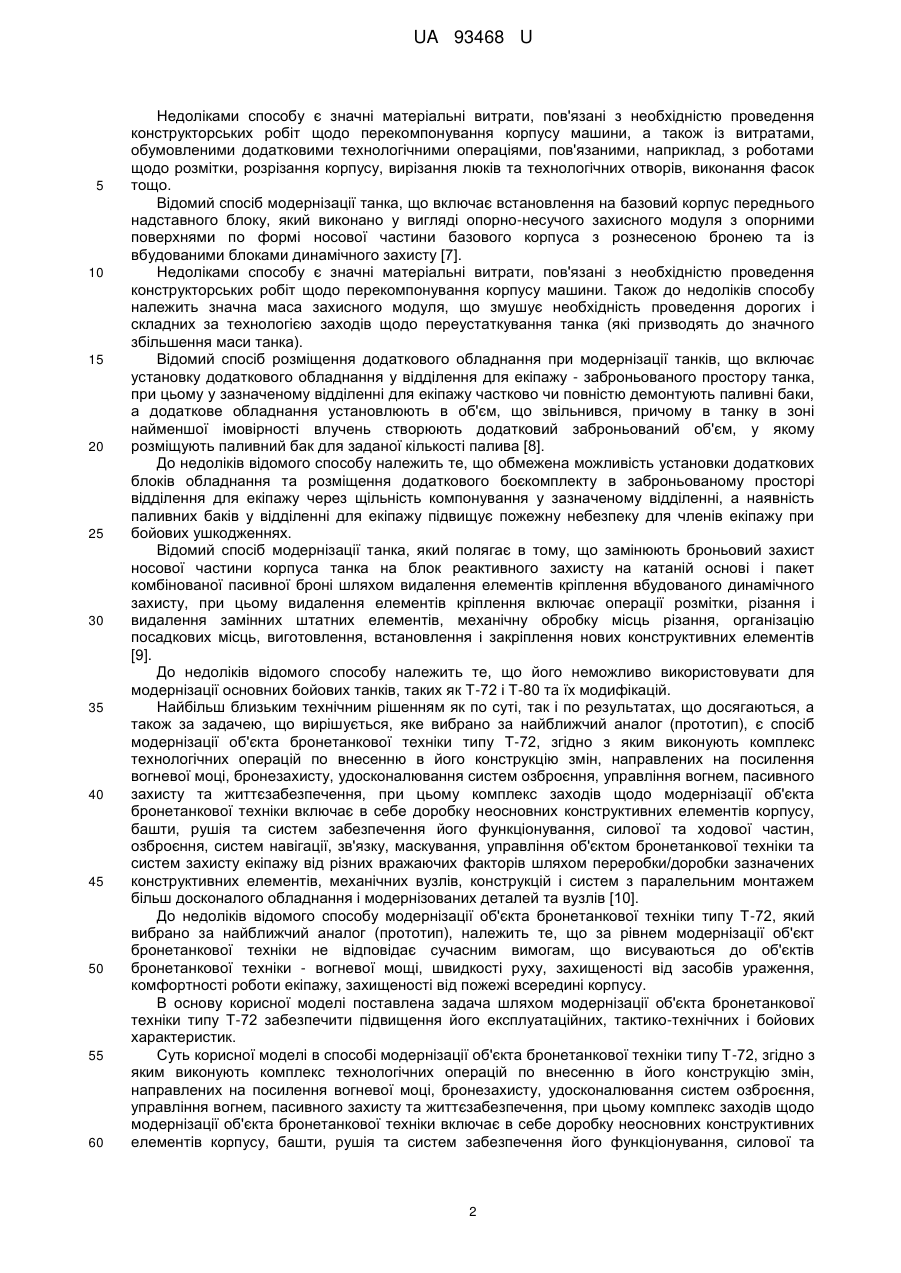

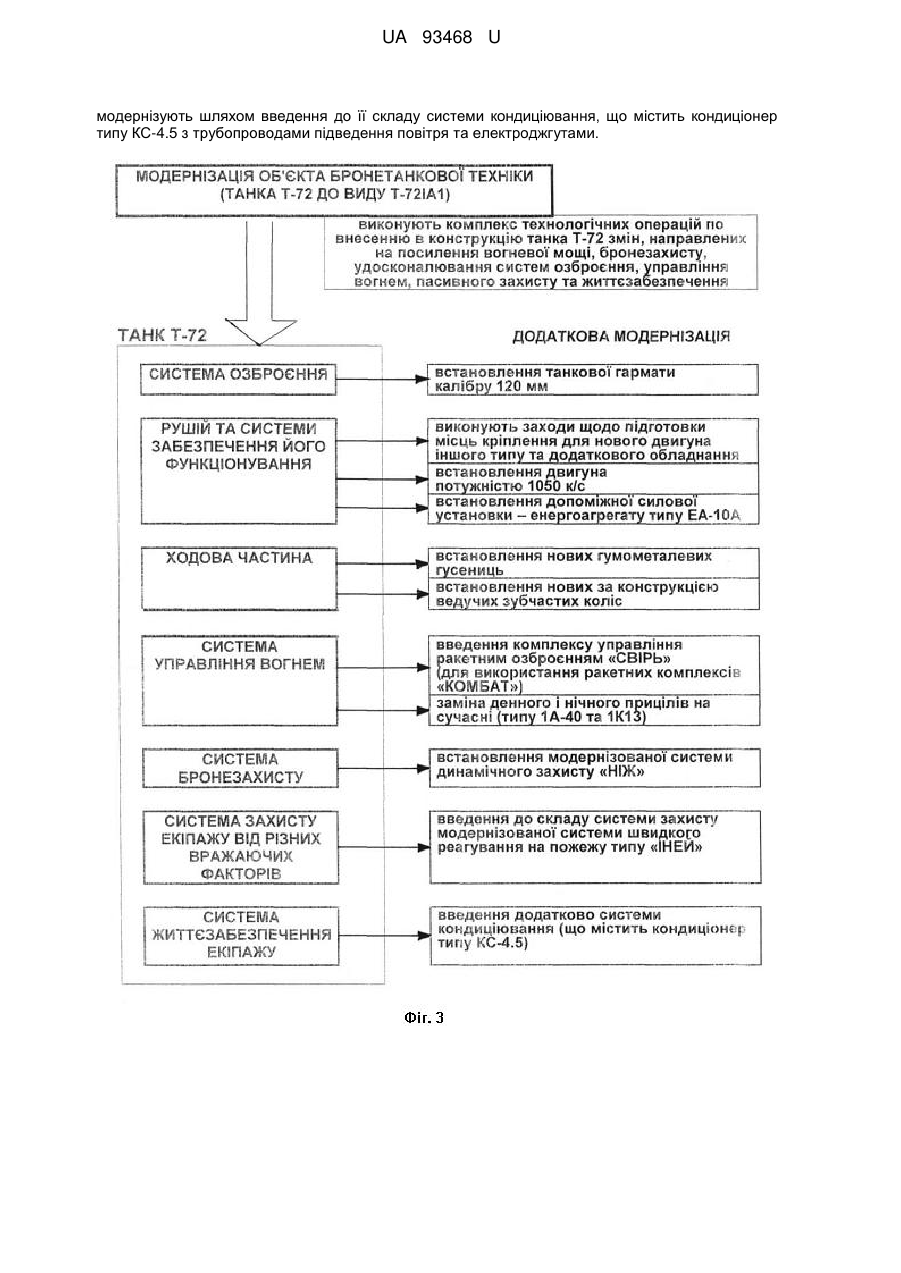

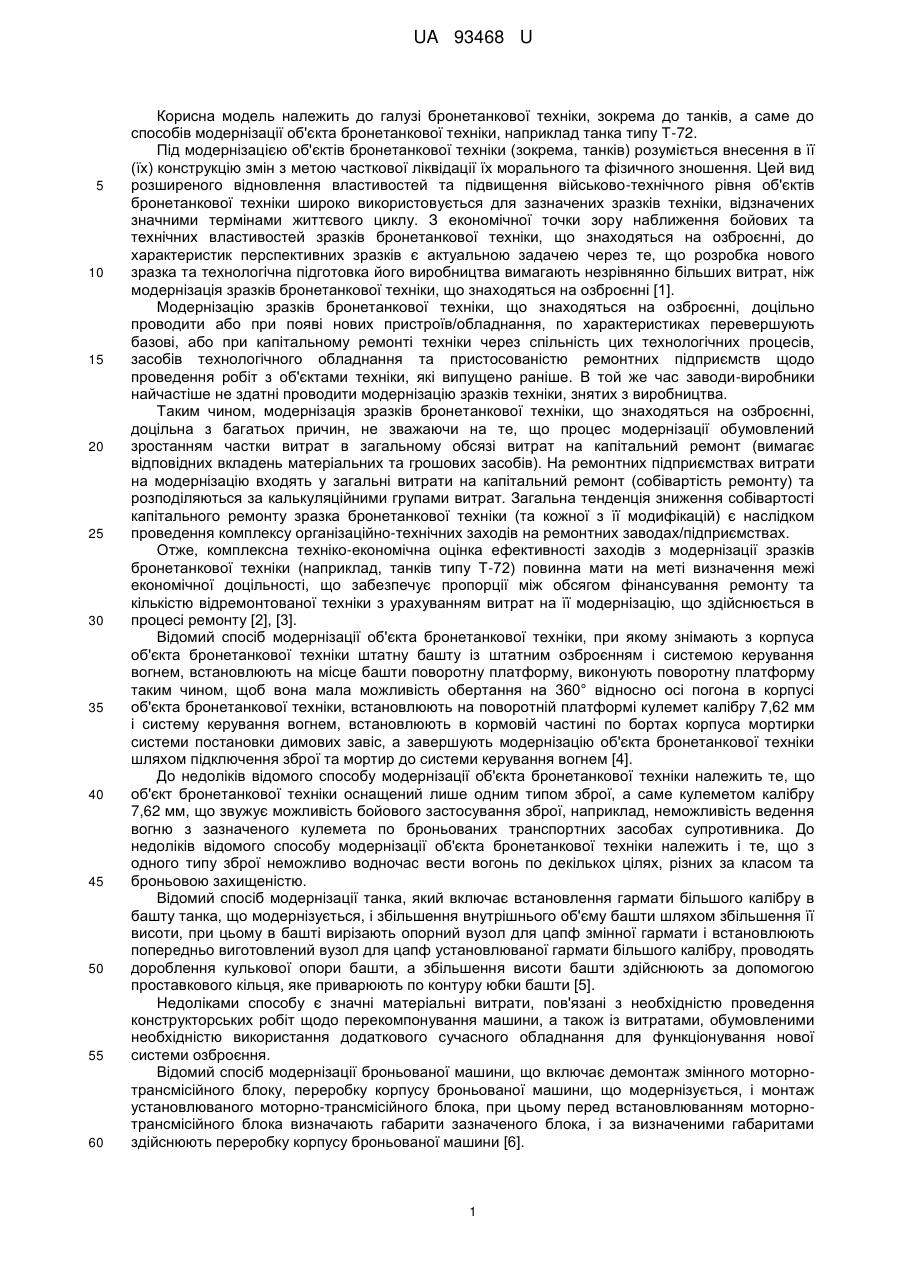

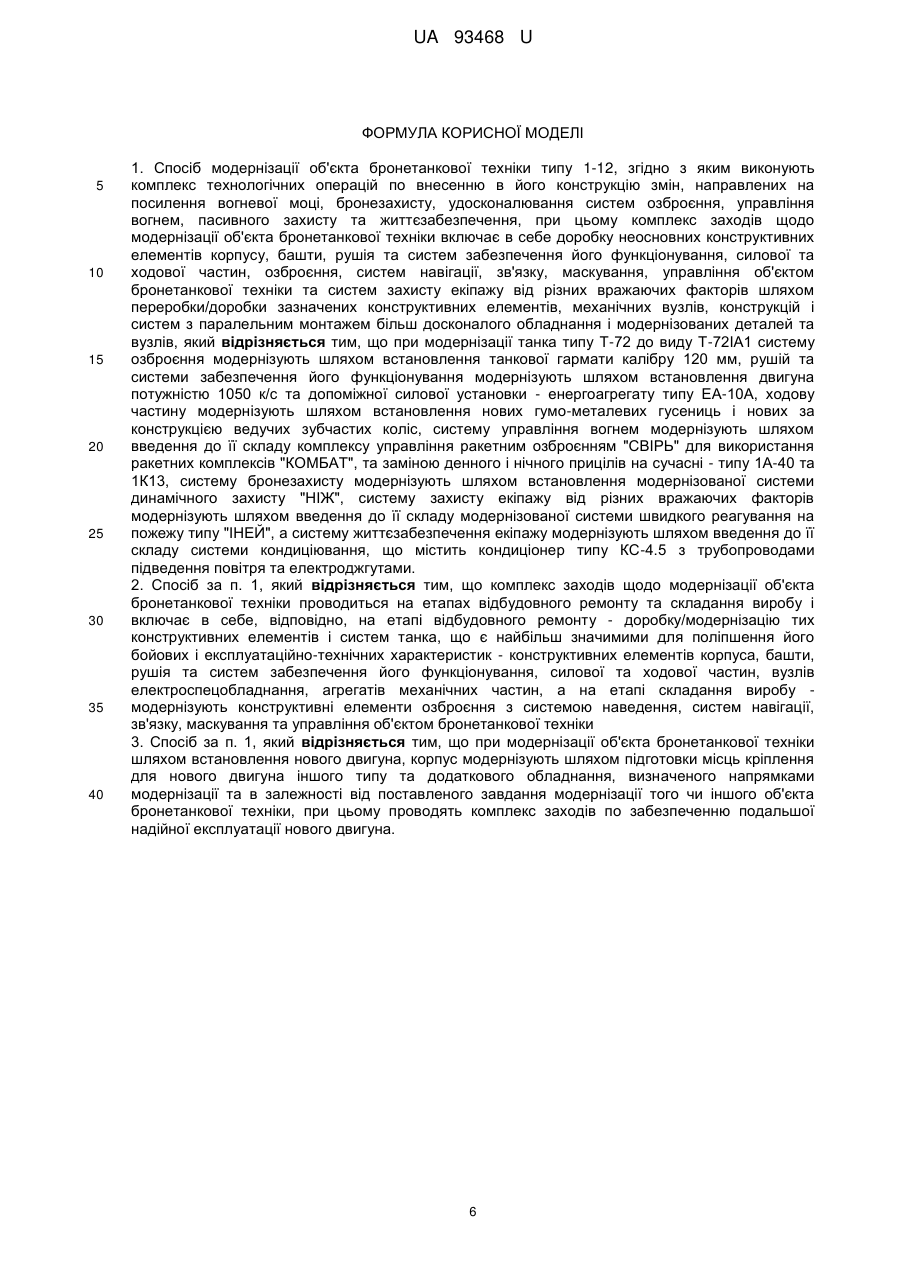

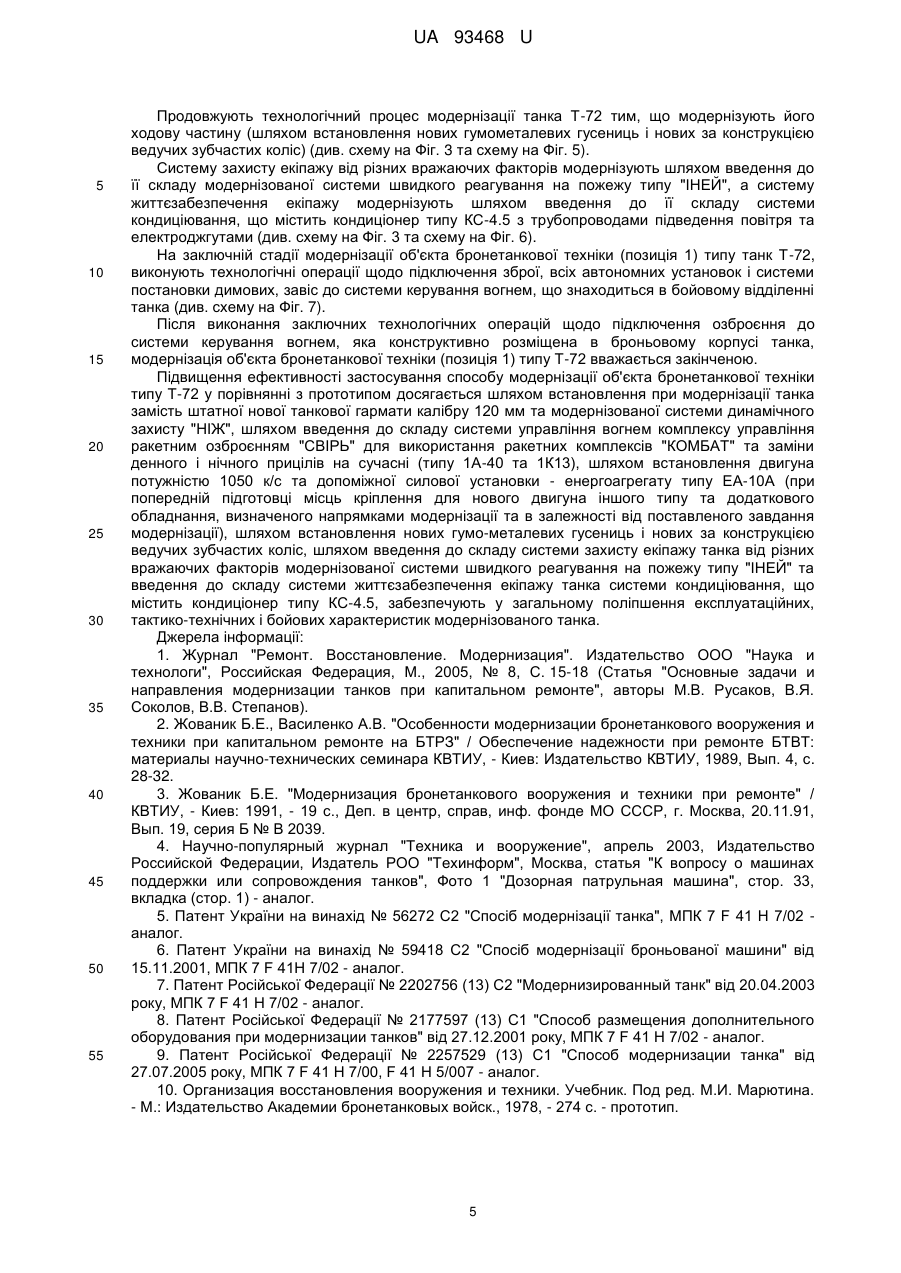

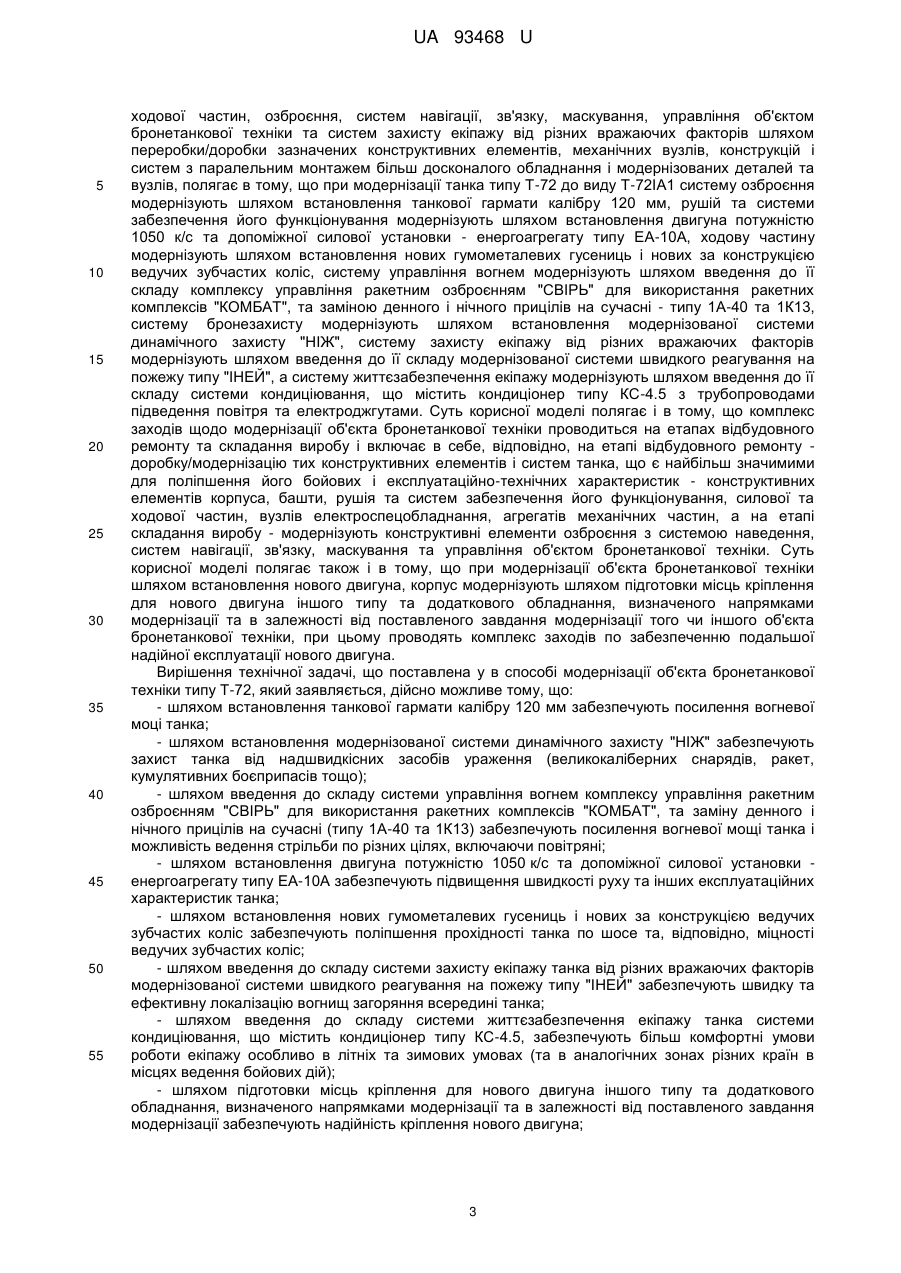

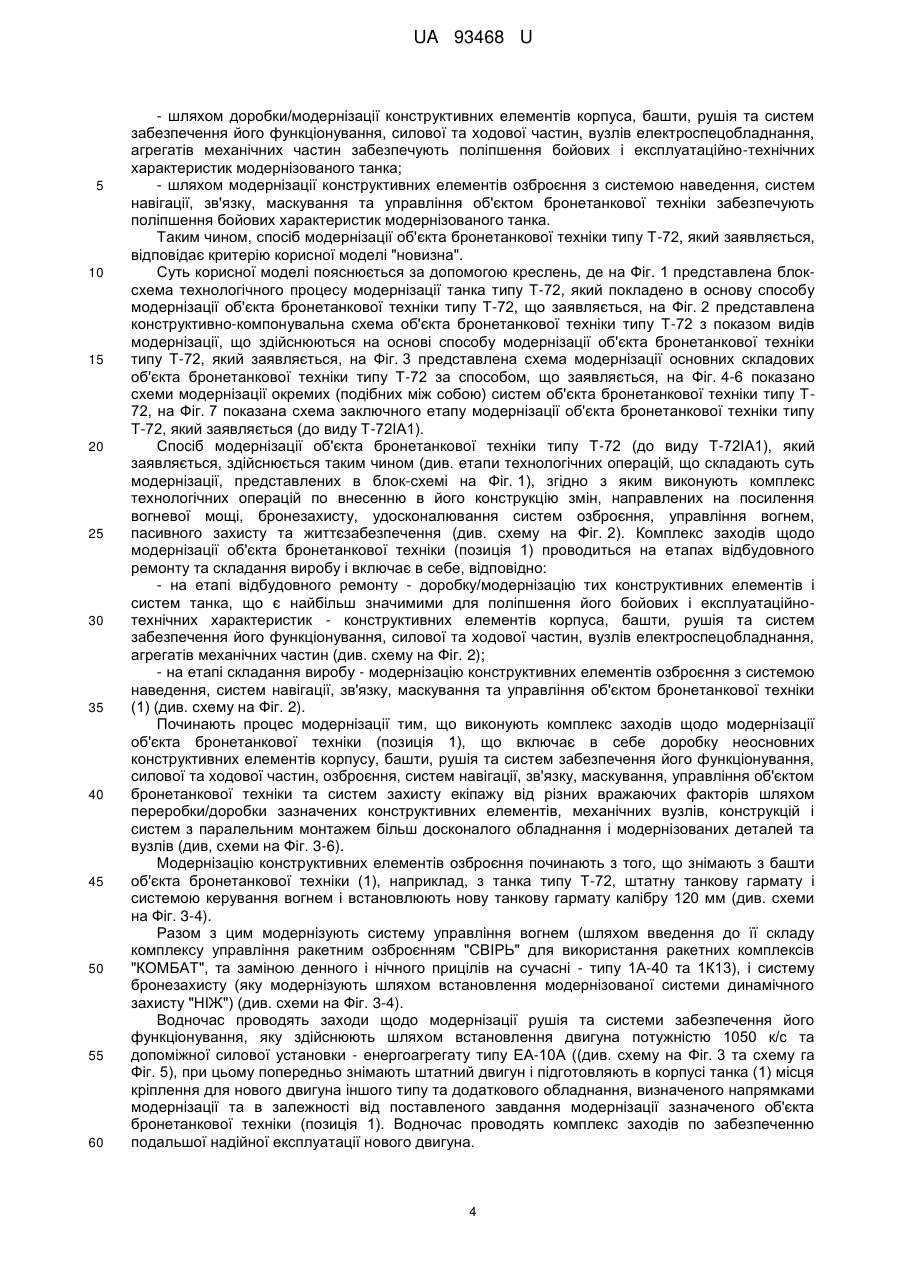

Реферат: Спосіб модернізації об'єкта бронетанкової техніки типу 1-12, згідно з яким виконують комплекс технологічних операцій по внесенню в його конструкцію змін, направлених на посилення вогневої моці, бронезахисту, удосконалювання систем озброєння, управління вогнем, пасивного захисту та життєзабезпечення, при цьому комплекс заходів щодо модернізації об'єкта бронетанкової техніки включає в себе доробку неосновних конструктивних елементів корпусу, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, озброєння, систем навігації, зв'язку, маскування, управління об'єктом бронетанкової техніки та систем захисту екіпажу від різних вражаючих факторів шляхом переробки/доробки зазначених конструктивних елементів, механічних вузлів, конструкцій і систем з паралельним монтажем більш досконалого обладнання і модернізованих деталей та вузлів. При модернізації танка типу Т-72 до виду Т-72ІА1 систему озброєння модернізують шляхом встановлення танкової гармати калібру 120 мм, рушій та системи забезпечення його функціонування модернізують шляхом встановлення двигуна потужністю 1050 к/с та допоміжної силової установки - енергоагрегату типу ЕА-10А, ходову частину модернізують шляхом встановлення нових гумо-металевих гусениць і нових за конструкцією ведучих зубчастих коліс, систему управління вогнем модернізують шляхом введення до її складу комплексу управління ракетним озброєнням "СВІРЬ" для використання ракетних комплексів "КОМБАТ", та заміною денного і нічного прицілів на сучасні - типу 1А-40 та 1К13, систему бронезахисту модернізують шляхом встановлення модернізованої системи динамічного захисту "НІЖ", систему захисту екіпажу від різних вражаючих факторів модернізують шляхом введення до її складу модернізованої системи швидкого реагування на пожежу типу "ІНЕЙ", а систему життєзабезпечення екіпажу UA 93468 U (12) UA 93468 U модернізують шляхом введення до її складу системи кондиціювання, що містить кондиціонер типу КС-4.5 з трубопроводами підведення повітря та електроджгутами. UA 93468 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі бронетанкової техніки, зокрема до танків, а саме до способів модернізації об'єкта бронетанкової техніки, наприклад танка типу Т-72. Під модернізацією об'єктів бронетанкової техніки (зокрема, танків) розуміється внесення в її (їх) конструкцію змін з метою часткової ліквідації їх морального та фізичного зношення. Цей вид розширеного відновлення властивостей та підвищення військово-технічного рівня об'єктів бронетанкової техніки широко використовується для зазначених зразків техніки, відзначених значними термінами життєвого циклу. З економічної точки зору наближення бойових та технічних властивостей зразків бронетанкової техніки, що знаходяться на озброєнні, до характеристик перспективних зразків є актуальною задачею через те, що розробка нового зразка та технологічна підготовка його виробництва вимагають незрівнянно більших витрат, ніж модернізація зразків бронетанкової техніки, що знаходяться на озброєнні [1]. Модернізацію зразків бронетанкової техніки, що знаходяться на озброєнні, доцільно проводити або при появі нових пристроїв/обладнання, по характеристиках перевершують базові, або при капітальному ремонті техніки через спільність цих технологічних процесів, засобів технологічного обладнання та пристосованістю ремонтних підприємств щодо проведення робіт з об'єктами техніки, які випущено раніше. В той же час заводи-виробники найчастіше не здатні проводити модернізацію зразків техніки, знятих з виробництва. Таким чином, модернізація зразків бронетанкової техніки, що знаходяться на озброєнні, доцільна з багатьох причин, не зважаючи на те, що процес модернізації обумовлений зростанням частки витрат в загальному обсязі витрат на капітальний ремонт (вимагає відповідних вкладень матеріальних та грошових засобів). На ремонтних підприємствах витрати на модернізацію входять у загальні витрати на капітальний ремонт (собівартість ремонту) та розподіляються за калькуляційними групами витрат. Загальна тенденція зниження собівартості капітального ремонту зразка бронетанкової техніки (та кожної з її модифікацій) є наслідком проведення комплексу організаційно-технічних заходів на ремонтних заводах/підприємствах. Отже, комплексна техніко-економічна оцінка ефективності заходів з модернізації зразків бронетанкової техніки (наприклад, танків типу Т-72) повинна мати на меті визначення межі економічної доцільності, що забезпечує пропорції між обсягом фінансування ремонту та кількістю відремонтованої техніки з урахуванням витрат на її модернізацію, що здійснюється в процесі ремонту [2], [3]. Відомий спосіб модернізації об'єкта бронетанкової техніки, при якому знімають з корпуса об'єкта бронетанкової техніки штатну башту із штатним озброєнням і системою керування вогнем, встановлюють на місце башти поворотну платформу, виконують поворотну платформу таким чином, щоб вона мала можливість обертання на 360° відносно осі погона в корпусі об'єкта бронетанкової техніки, встановлюють на поворотній платформі кулемет калібру 7,62 мм і систему керування вогнем, встановлюють в кормовій частині по бортах корпуса мортирки системи постановки димових завіс, а завершують модернізацію об'єкта бронетанкової техніки шляхом підключення зброї та мортир до системи керування вогнем [4]. До недоліків відомого способу модернізації об'єкта бронетанкової техніки належить те, що об'єкт бронетанкової техніки оснащений лише одним типом зброї, а саме кулеметом калібру 7,62 мм, що звужує можливість бойового застосування зброї, наприклад, неможливість ведення вогню з зазначеного кулемета по броньованих транспортних засобах супротивника. До недоліків відомого способу модернізації об'єкта бронетанкової техніки належить і те, що з одного типу зброї неможливо водночас вести вогонь по декількох цілях, різних за класом та броньовою захищеністю. Відомий спосіб модернізації танка, який включає встановлення гармати більшого калібру в башту танка, що модернізується, і збільшення внутрішнього об'єму башти шляхом збільшення її висоти, при цьому в башті вирізають опорний вузол для цапф змінної гармати і встановлюють попередньо виготовлений вузол для цапф установлюваної гармати більшого калібру, проводять дороблення кулькової опори башти, а збільшення висоти башти здійснюють за допомогою проставкового кільця, яке приварюють по контуру юбки башти [5]. Недоліками способу є значні матеріальні витрати, пов'язані з необхідністю проведення конструкторських робіт щодо перекомпонування машини, а також із витратами, обумовленими необхідністю використання додаткового сучасного обладнання для функціонування нової системи озброєння. Відомий спосіб модернізації броньованої машини, що включає демонтаж змінного моторнотрансмісійного блоку, переробку корпусу броньованої машини, що модернізується, і монтаж установлюваного моторно-трансмісійного блока, при цьому перед встановлюванням моторнотрансмісійного блока визначають габарити зазначеного блока, і за визначеними габаритами здійснюють переробку корпусу броньованої машини [6]. 1 UA 93468 U 5 10 15 20 25 30 35 40 45 50 55 60 Недоліками способу є значні матеріальні витрати, пов'язані з необхідністю проведення конструкторських робіт щодо перекомпонування корпусу машини, а також із витратами, обумовленими додатковими технологічними операціями, пов'язаними, наприклад, з роботами щодо розмітки, розрізання корпусу, вирізання люків та технологічних отворів, виконання фасок тощо. Відомий спосіб модернізації танка, що включає встановлення на базовий корпус переднього надставного блоку, який виконано у вигляді опорно-несучого захисного модуля з опорними поверхнями по формі носової частини базового корпуса з рознесеною бронею та із вбудованими блоками динамічного захисту [7]. Недоліками способу є значні матеріальні витрати, пов'язані з необхідністю проведення конструкторських робіт щодо перекомпонування корпусу машини. Також до недоліків способу належить значна маса захисного модуля, що змушує необхідність проведення дорогих і складних за технологією заходів щодо переустаткування танка (які призводять до значного збільшення маси танка). Відомий спосіб розміщення додаткового обладнання при модернізації танків, що включає установку додаткового обладнання у відділення для екіпажу - заброньованого простору танка, при цьому у зазначеному відділенні для екіпажу частково чи повністю демонтують паливні баки, а додаткове обладнання установлюють в об'єм, що звільнився, причому в танку в зоні найменшої імовірності влучень створюють додатковий заброньований об'єм, у якому розміщують паливний бак для заданої кількості палива [8]. До недоліків відомого способу належить те, що обмежена можливість установки додаткових блоків обладнання та розміщення додаткового боєкомплекту в заброньованому просторі відділення для екіпажу через щільність компонування у зазначеному відділенні, а наявність паливних баків у відділенні для екіпажу підвищує пожежну небезпеку для членів екіпажу при бойових ушкодженнях. Відомий спосіб модернізації танка, який полягає в тому, що замінюють броньовий захист носової частини корпуса танка на блок реактивного захисту на катаній основі і пакет комбінованої пасивної броні шляхом видалення елементів кріплення вбудованого динамічного захисту, при цьому видалення елементів кріплення включає операції розмітки, різання і видалення замінних штатних елементів, механічну обробку місць різання, організацію посадкових місць, виготовлення, встановлення і закріплення нових конструктивних елементів [9]. До недоліків відомого способу належить те, що його неможливо використовувати для модернізації основних бойових танків, таких як Т-72 і Т-80 та їх модифікацій. Найбільш близьким технічним рішенням як по суті, так і по результатах, що досягаються, а також за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб модернізації об'єкта бронетанкової техніки типу Т-72, згідно з яким виконують комплекс технологічних операцій по внесенню в його конструкцію змін, направлених на посилення вогневої моці, бронезахисту, удосконалювання систем озброєння, управління вогнем, пасивного захисту та життєзабезпечення, при цьому комплекс заходів щодо модернізації об'єкта бронетанкової техніки включає в себе доробку неосновних конструктивних елементів корпусу, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, озброєння, систем навігації, зв'язку, маскування, управління об'єктом бронетанкової техніки та систем захисту екіпажу від різних вражаючих факторів шляхом переробки/доробки зазначених конструктивних елементів, механічних вузлів, конструкцій і систем з паралельним монтажем більш досконалого обладнання і модернізованих деталей та вузлів [10]. До недоліків відомого способу модернізації об'єкта бронетанкової техніки типу Т-72, який вибрано за найближчий аналог (прототип), належить те, що за рівнем модернізації об'єкт бронетанкової техніки не відповідає сучасним вимогам, що висуваються до об'єктів бронетанкової техніки - вогневої мощі, швидкості руху, захищеності від засобів ураження, комфортності роботи екіпажу, захищеності від пожежі всередині корпусу. В основу корисної моделі поставлена задача шляхом модернізації об'єкта бронетанкової техніки типу Т-72 забезпечити підвищення його експлуатаційних, тактико-технічних і бойових характеристик. Суть корисної моделі в способі модернізації об'єкта бронетанкової техніки типу Т-72, згідно з яким виконують комплекс технологічних операцій по внесенню в його конструкцію змін, направлених на посилення вогневої моці, бронезахисту, удосконалювання систем озброєння, управління вогнем, пасивного захисту та життєзабезпечення, при цьому комплекс заходів щодо модернізації об'єкта бронетанкової техніки включає в себе доробку неосновних конструктивних елементів корпусу, башти, рушія та систем забезпечення його функціонування, силової та 2 UA 93468 U 5 10 15 20 25 30 35 40 45 50 55 ходової частин, озброєння, систем навігації, зв'язку, маскування, управління об'єктом бронетанкової техніки та систем захисту екіпажу від різних вражаючих факторів шляхом переробки/доробки зазначених конструктивних елементів, механічних вузлів, конструкцій і систем з паралельним монтажем більш досконалого обладнання і модернізованих деталей та вузлів, полягає в тому, що при модернізації танка типу Т-72 до виду Т-72ІА1 систему озброєння модернізують шляхом встановлення танкової гармати калібру 120 мм, рушій та системи забезпечення його функціонування модернізують шляхом встановлення двигуна потужністю 1050 к/с та допоміжної силової установки - енергоагрегату типу ЕА-10А, ходову частину модернізують шляхом встановлення нових гумометалевих гусениць і нових за конструкцією ведучих зубчастих коліс, систему управління вогнем модернізують шляхом введення до її складу комплексу управління ракетним озброєнням "СВІРЬ" для використання ракетних комплексів "КОМБАТ", та заміною денного і нічного прицілів на сучасні - типу 1А-40 та 1К13, систему бронезахисту модернізують шляхом встановлення модернізованої системи динамічного захисту "НІЖ", систему захисту екіпажу від різних вражаючих факторів модернізують шляхом введення до її складу модернізованої системи швидкого реагування на пожежу типу "ІНЕЙ", а систему життєзабезпечення екіпажу модернізують шляхом введення до її складу системи кондиціювання, що містить кондиціонер типу КС-4.5 з трубопроводами підведення повітря та електроджгутами. Суть корисної моделі полягає і в тому, що комплекс заходів щодо модернізації об'єкта бронетанкової техніки проводиться на етапах відбудовного ремонту та складання виробу і включає в себе, відповідно, на етапі відбудовного ремонту доробку/модернізацію тих конструктивних елементів і систем танка, що є найбільш значимими для поліпшення його бойових і експлуатаційно-технічних характеристик - конструктивних елементів корпуса, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, вузлів електроспецобладнання, агрегатів механічних частин, а на етапі складання виробу - модернізують конструктивні елементи озброєння з системою наведення, систем навігації, зв'язку, маскування та управління об'єктом бронетанкової техніки. Суть корисної моделі полягає також і в тому, що при модернізації об'єкта бронетанкової техніки шляхом встановлення нового двигуна, корпус модернізують шляхом підготовки місць кріплення для нового двигуна іншого типу та додаткового обладнання, визначеного напрямками модернізації та в залежності від поставленого завдання модернізації того чи іншого об'єкта бронетанкової техніки, при цьому проводять комплекс заходів по забезпеченню подальшої надійної експлуатації нового двигуна. Вирішення технічної задачі, що поставлена у в способі модернізації об'єкта бронетанкової техніки типу Т-72, який заявляється, дійсно можливе тому, що: - шляхом встановлення танкової гармати калібру 120 мм забезпечують посилення вогневої моці танка; - шляхом встановлення модернізованої системи динамічного захисту "НІЖ" забезпечують захист танка від надшвидкісних засобів ураження (великокаліберних снарядів, ракет, кумулятивних боєприпасів тощо); - шляхом введення до складу системи управління вогнем комплексу управління ракетним озброєнням "СВІРЬ" для використання ракетних комплексів "КОМБАТ", та заміну денного і нічного прицілів на сучасні (типу 1А-40 та 1К13) забезпечують посилення вогневої мощі танка і можливість ведення стрільби по різних цілях, включаючи повітряні; - шляхом встановлення двигуна потужністю 1050 к/с та допоміжної силової установки енергоагрегату типу ЕА-10А забезпечують підвищення швидкості руху та інших експлуатаційних характеристик танка; - шляхом встановлення нових гумометалевих гусениць і нових за конструкцією ведучих зубчастих коліс забезпечують поліпшення прохідності танка по шосе та, відповідно, міцності ведучих зубчастих коліс; - шляхом введення до складу системи захисту екіпажу танка від різних вражаючих факторів модернізованої системи швидкого реагування на пожежу типу "ІНЕЙ" забезпечують швидку та ефективну локалізацію вогнищ загоряння всередині танка; - шляхом введення до складу системи життєзабезпечення екіпажу танка системи кондиціювання, що містить кондиціонер типу КС-4.5, забезпечують більш комфортні умови роботи екіпажу особливо в літніх та зимових умовах (та в аналогічних зонах різних країн в місцях ведення бойових дій); - шляхом підготовки місць кріплення для нового двигуна іншого типу та додаткового обладнання, визначеного напрямками модернізації та в залежності від поставленого завдання модернізації забезпечують надійність кріплення нового двигуна; 3 UA 93468 U 5 10 15 20 25 30 35 40 45 50 55 60 - шляхом доробки/модернізації конструктивних елементів корпуса, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, вузлів електроспецобладнання, агрегатів механічних частин забезпечують поліпшення бойових і експлуатаційно-технічних характеристик модернізованого танка; - шляхом модернізації конструктивних елементів озброєння з системою наведення, систем навігації, зв'язку, маскування та управління об'єктом бронетанкової техніки забезпечують поліпшення бойових характеристик модернізованого танка. Таким чином, спосіб модернізації об'єкта бронетанкової техніки типу Т-72, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 представлена блоксхема технологічного процесу модернізації танка типу Т-72, який покладено в основу способу модернізації об'єкта бронетанкової техніки типу Т-72, що заявляється, на Фіг. 2 представлена конструктивно-компонувальна схема об'єкта бронетанкової техніки типу Т-72 з показом видів модернізації, що здійснюються на основі способу модернізації об'єкта бронетанкової техніки типу Т-72, який заявляється, на Фіг. 3 представлена схема модернізації основних складових об'єкта бронетанкової техніки типу Т-72 за способом, що заявляється, на Фіг. 4-6 показано схеми модернізації окремих (подібних між собою) систем об'єкта бронетанкової техніки типу Т72, на Фіг. 7 показана схема заключного етапу модернізації об'єкта бронетанкової техніки типу Т-72, який заявляється (до виду Т-72ІА1). Спосіб модернізації об'єкта бронетанкової техніки типу Т-72 (до виду Т-72ІА1), який заявляється, здійснюється таким чином (див. етапи технологічних операцій, що складають суть модернізації, представлених в блок-схемі на Фіг. 1), згідно з яким виконують комплекс технологічних операцій по внесенню в його конструкцію змін, направлених на посилення вогневої мощі, бронезахисту, удосконалювання систем озброєння, управління вогнем, пасивного захисту та життєзабезпечення (див. схему на Фіг. 2). Комплекс заходів щодо модернізації об'єкта бронетанкової техніки (позиція 1) проводиться на етапах відбудовного ремонту та складання виробу і включає в себе, відповідно: - на етапі відбудовного ремонту - доробку/модернізацію тих конструктивних елементів і систем танка, що є найбільш значимими для поліпшення його бойових і експлуатаційнотехнічних характеристик - конструктивних елементів корпуса, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, вузлів електроспецобладнання, агрегатів механічних частин (див. схему на Фіг. 2); - на етапі складання виробу - модернізацію конструктивних елементів озброєння з системою наведення, систем навігації, зв'язку, маскування та управління об'єктом бронетанкової техніки (1) (див. схему на Фіг. 2). Починають процес модернізації тим, що виконують комплекс заходів щодо модернізації об'єкта бронетанкової техніки (позиція 1), що включає в себе доробку неосновних конструктивних елементів корпусу, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, озброєння, систем навігації, зв'язку, маскування, управління об'єктом бронетанкової техніки та систем захисту екіпажу від різних вражаючих факторів шляхом переробки/доробки зазначених конструктивних елементів, механічних вузлів, конструкцій і систем з паралельним монтажем більш досконалого обладнання і модернізованих деталей та вузлів (див, схеми на Фіг. 3-6). Модернізацію конструктивних елементів озброєння починають з того, що знімають з башти об'єкта бронетанкової техніки (1), наприклад, з танка типу Т-72, штатну танкову гармату і системою керування вогнем і встановлюють нову танкову гармату калібру 120 мм (див. схеми на Фіг. 3-4). Разом з цим модернізують систему управління вогнем (шляхом введення до її складу комплексу управління ракетним озброєнням "СВІРЬ" для використання ракетних комплексів "КОМБАТ", та заміною денного і нічного прицілів на сучасні - типу 1А-40 та 1К13), і систему бронезахисту (яку модернізують шляхом встановлення модернізованої системи динамічного захисту "НІЖ") (див. схеми на Фіг. 3-4). Водночас проводять заходи щодо модернізації рушія та системи забезпечення його функціонування, яку здійснюють шляхом встановлення двигуна потужністю 1050 к/с та допоміжної силової установки - енергоагрегату типу ЕА-10А ((див. схему на Фіг. 3 та схему га Фіг. 5), при цьому попередньо знімають штатний двигун і підготовляють в корпусі танка (1) місця кріплення для нового двигуна іншого типу та додаткового обладнання, визначеного напрямками модернізації та в залежності від поставленого завдання модернізації зазначеного об'єкта бронетанкової техніки (позиція 1). Водночас проводять комплекс заходів по забезпеченню подальшої надійної експлуатації нового двигуна. 4 UA 93468 U 5 10 15 20 25 30 35 40 45 50 55 Продовжують технологічний процес модернізації танка Т-72 тим, що модернізують його ходову частину (шляхом встановлення нових гумометалевих гусениць і нових за конструкцією ведучих зубчастих коліс) (див. схему на Фіг. 3 та схему на Фіг. 5). Систему захисту екіпажу від різних вражаючих факторів модернізують шляхом введення до її складу модернізованої системи швидкого реагування на пожежу типу "ІНЕЙ", а систему життєзабезпечення екіпажу модернізують шляхом введення до її складу системи кондиціювання, що містить кондиціонер типу КС-4.5 з трубопроводами підведення повітря та електроджгутами (див. схему на Фіг. 3 та схему на Фіг. 6). На заключній стадії модернізації об'єкта бронетанкової техніки (позиція 1) типу танк Т-72, виконують технологічні операції щодо підключення зброї, всіх автономних установок і системи постановки димових, завіс до системи керування вогнем, що знаходиться в бойовому відділенні танка (див. схему на Фіг. 7). Після виконання заключних технологічних операцій щодо підключення озброєння до системи керування вогнем, яка конструктивно розміщена в броньовому корпусі танка, модернізація об'єкта бронетанкової техніки (позиція 1) типу Т-72 вважається закінченою. Підвищення ефективності застосування способу модернізації об'єкта бронетанкової техніки типу Т-72 у порівнянні з прототипом досягається шляхом встановлення при модернізації танка замість штатної нової танкової гармати калібру 120 мм та модернізованої системи динамічного захисту "НІЖ", шляхом введення до складу системи управління вогнем комплексу управління ракетним озброєнням "СВІРЬ" для використання ракетних комплексів "КОМБАТ" та заміни денного і нічного прицілів на сучасні (типу 1А-40 та 1К13), шляхом встановлення двигуна потужністю 1050 к/с та допоміжної силової установки - енергоагрегату типу ЕА-10А (при попередній підготовці місць кріплення для нового двигуна іншого типу та додаткового обладнання, визначеного напрямками модернізації та в залежності від поставленого завдання модернізації), шляхом встановлення нових гумо-металевих гусениць і нових за конструкцією ведучих зубчастих коліс, шляхом введення до складу системи захисту екіпажу танка від різних вражаючих факторів модернізованої системи швидкого реагування на пожежу типу "ІНЕЙ" та введення до складу системи життєзабезпечення екіпажу танка системи кондиціювання, що містить кондиціонер типу КС-4.5, забезпечують у загальному поліпшення експлуатаційних, тактико-технічних і бойових характеристик модернізованого танка. Джерела інформації: 1. Журнал "Ремонт. Восстановление. Модернизация". Издательство ООО "Наука и технологи", Российская Федерация, М., 2005, № 8, С. 15-18 (Статья "Основные задачи и направления модернизации танков при капитальном ремонте", авторы М.В. Русаков, В.Я. Соколов, В.В. Степанов). 2. Жованик Б.Е., Василенко А.В. "Особенности модернизации бронетанкового вооружения и техники при капитальном ремонте на БТРЗ" / Обеспечение надежности при ремонте БТВТ: материалы научно-технических семинара КВТИУ, - Киев: Издательство КВТИУ, 1989, Вып. 4, с. 28-32. 3. Жованик Б.Е. "Модернизация бронетанкового вооружения и техники при ремонте" / КВТИУ, - Киев: 1991, - 19 с., Деп. в центр, справ, инф. фонде МО СССР, г. Москва, 20.11.91, Вып. 19, серия Б № В 2039. 4. Научно-популярный журнал "Техника и вооружение", апрель 2003, Издательство Российской Федерации, Издатель РОО "Техинформ", Москва, статья "К вопросу о машинах поддержки или сопровождения танков", Фото 1 "Дозорная патрульная машина", стор. 33, вкладка (стор. 1) - аналог. 5. Патент України на винахід № 56272 С2 "Спосіб модернізації танка", МПК 7 F 41 Н 7/02 аналог. 6. Патент України на винахід № 59418 С2 "Спосіб модернізації броньованої машини" від 15.11.2001, МПК 7 F 41Н 7/02 - аналог. 7. Патент Російської Федерації № 2202756 (13) С2 "Модернизированный танк" від 20.04.2003 року, МПК 7 F 41 Н 7/02 - аналог. 8. Патент Російської Федерації № 2177597 (13) С1 "Способ размещения дополнительного оборудования при модернизации танков" від 27.12.2001 року, МПК 7 F 41 Н 7/02 - аналог. 9. Патент Російської Федерації № 2257529 (13) С1 "Способ модернизации танка" від 27.07.2005 року, МПК 7 F 41 Н 7/00, F 41 Н 5/007 - аналог. 10. Организация восстановления вооружения и техники. Учебник. Под ред. М.И. Марютина. - М.: Издательство Академии бронетанковых войск., 1978, - 274 с. - прототип. 5 UA 93468 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 1. Спосіб модернізації об'єкта бронетанкової техніки типу 1-12, згідно з яким виконують комплекс технологічних операцій по внесенню в його конструкцію змін, направлених на посилення вогневої моці, бронезахисту, удосконалювання систем озброєння, управління вогнем, пасивного захисту та життєзабезпечення, при цьому комплекс заходів щодо модернізації об'єкта бронетанкової техніки включає в себе доробку неосновних конструктивних елементів корпусу, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, озброєння, систем навігації, зв'язку, маскування, управління об'єктом бронетанкової техніки та систем захисту екіпажу від різних вражаючих факторів шляхом переробки/доробки зазначених конструктивних елементів, механічних вузлів, конструкцій і систем з паралельним монтажем більш досконалого обладнання і модернізованих деталей та вузлів, який відрізняється тим, що при модернізації танка типу Т-72 до виду Т-72ІА1 систему озброєння модернізують шляхом встановлення танкової гармати калібру 120 мм, рушій та системи забезпечення його функціонування модернізують шляхом встановлення двигуна потужністю 1050 к/с та допоміжної силової установки - енергоагрегату типу ЕА-10А, ходову частину модернізують шляхом встановлення нових гумо-металевих гусениць і нових за конструкцією ведучих зубчастих коліс, систему управління вогнем модернізують шляхом введення до її складу комплексу управління ракетним озброєнням "СВІРЬ" для використання ракетних комплексів "КОМБАТ", та заміною денного і нічного прицілів на сучасні - типу 1А-40 та 1К13, систему бронезахисту модернізують шляхом встановлення модернізованої системи динамічного захисту "НІЖ", систему захисту екіпажу від різних вражаючих факторів модернізують шляхом введення до її складу модернізованої системи швидкого реагування на пожежу типу "ІНЕЙ", а систему життєзабезпечення екіпажу модернізують шляхом введення до її складу системи кондиціювання, що містить кондиціонер типу КС-4.5 з трубопроводами підведення повітря та електроджгутами. 2. Спосіб за п. 1, який відрізняється тим, що комплекс заходів щодо модернізації об'єкта бронетанкової техніки проводиться на етапах відбудовного ремонту та складання виробу і включає в себе, відповідно, на етапі відбудовного ремонту - доробку/модернізацію тих конструктивних елементів і систем танка, що є найбільш значимими для поліпшення його бойових і експлуатаційно-технічних характеристик - конструктивних елементів корпуса, башти, рушія та систем забезпечення його функціонування, силової та ходової частин, вузлів електроспецобладнання, агрегатів механічних частин, а на етапі складання виробу модернізують конструктивні елементи озброєння з системою наведення, систем навігації, зв'язку, маскування та управління об'єктом бронетанкової техніки 3. Спосіб за п. 1, який відрізняється тим, що при модернізації об'єкта бронетанкової техніки шляхом встановлення нового двигуна, корпус модернізують шляхом підготовки місць кріплення для нового двигуна іншого типу та додаткового обладнання, визначеного напрямками модернізації та в залежності від поставленого завдання модернізації того чи іншого об'єкта бронетанкової техніки, при цьому проводять комплекс заходів по забезпеченню подальшої надійної експлуатації нового двигуна. 6 UA 93468 U 7 UA 93468 U 8 UA 93468 U 9 UA 93468 U 10 UA 93468 U 11 UA 93468 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
