Об’єкт бронетанкової техніки

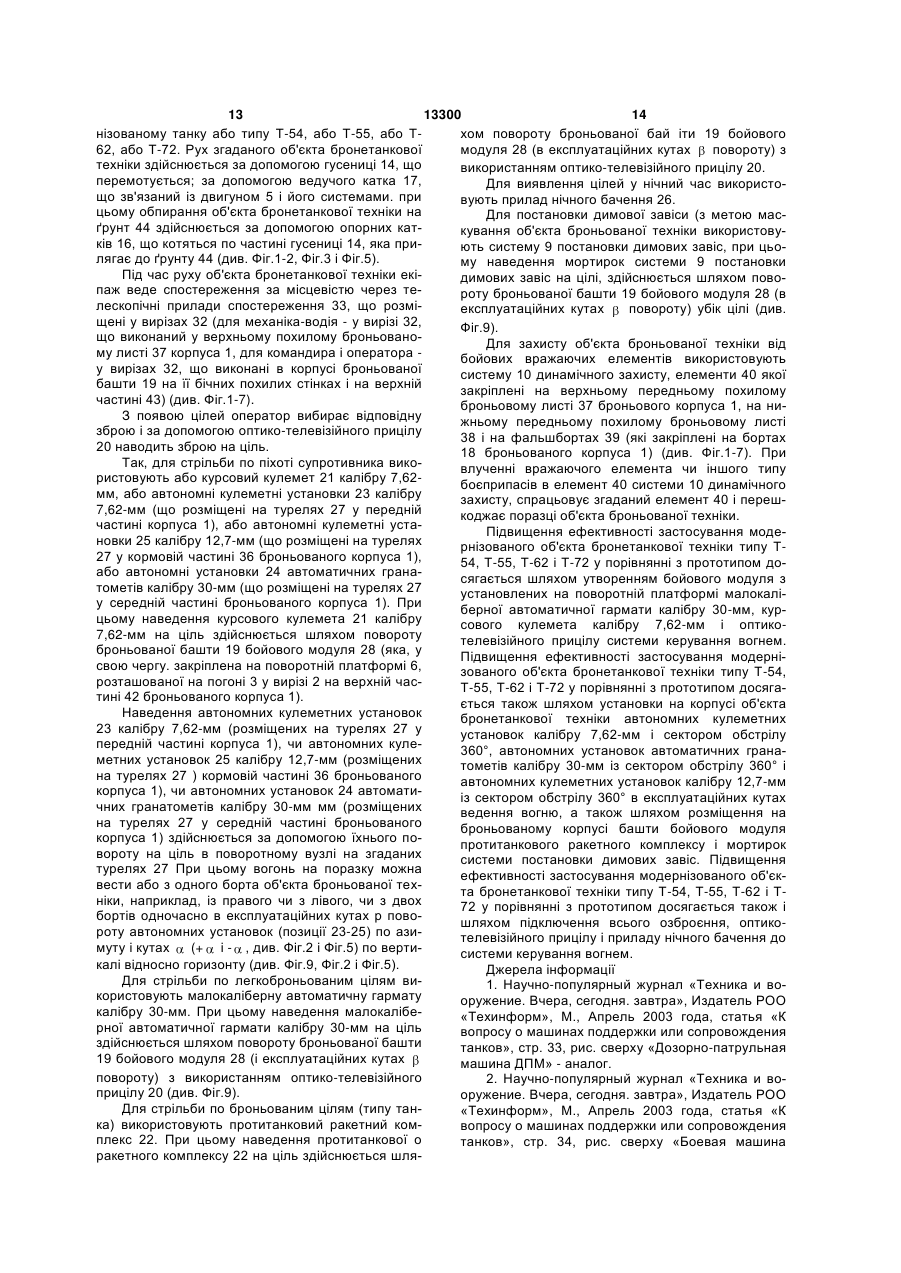

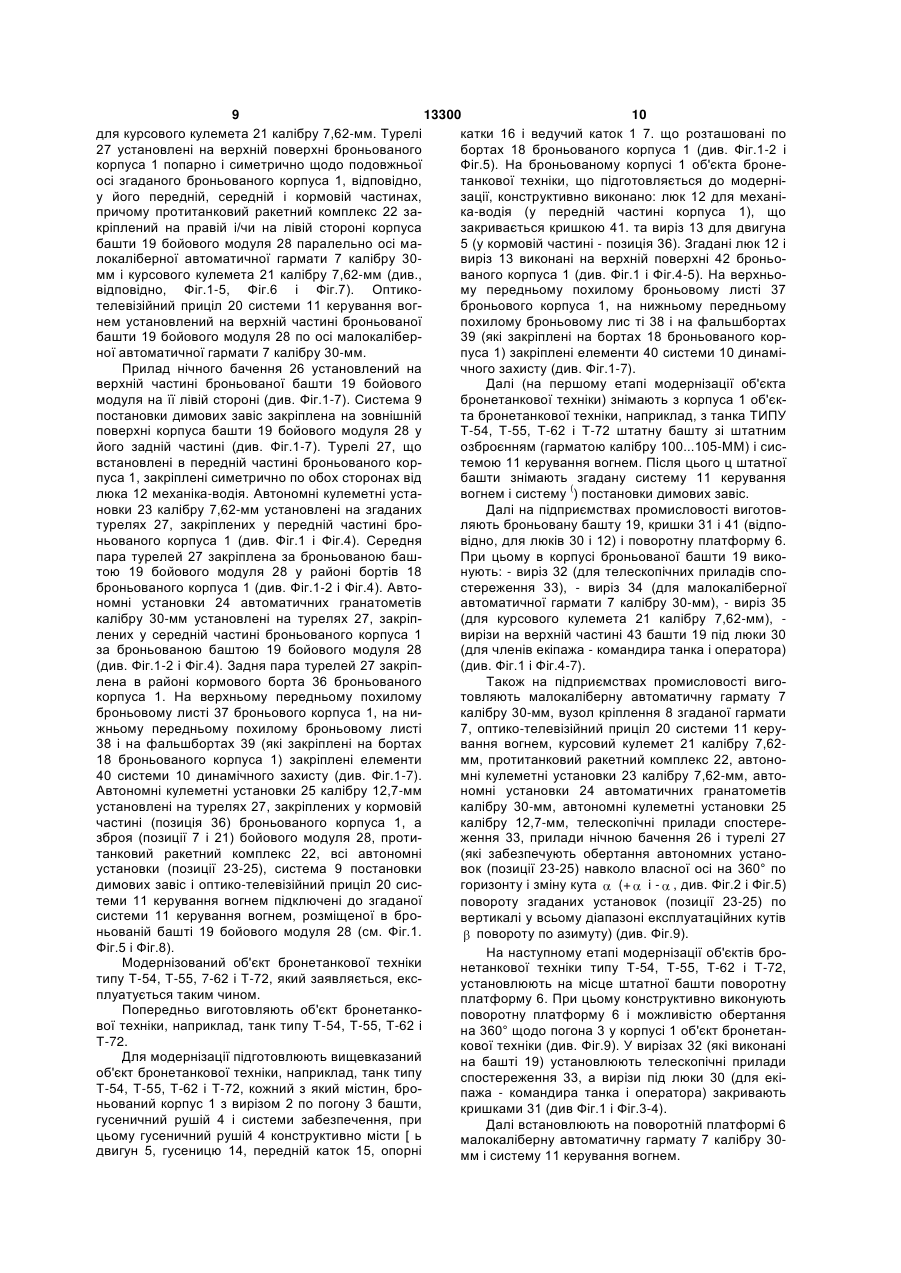

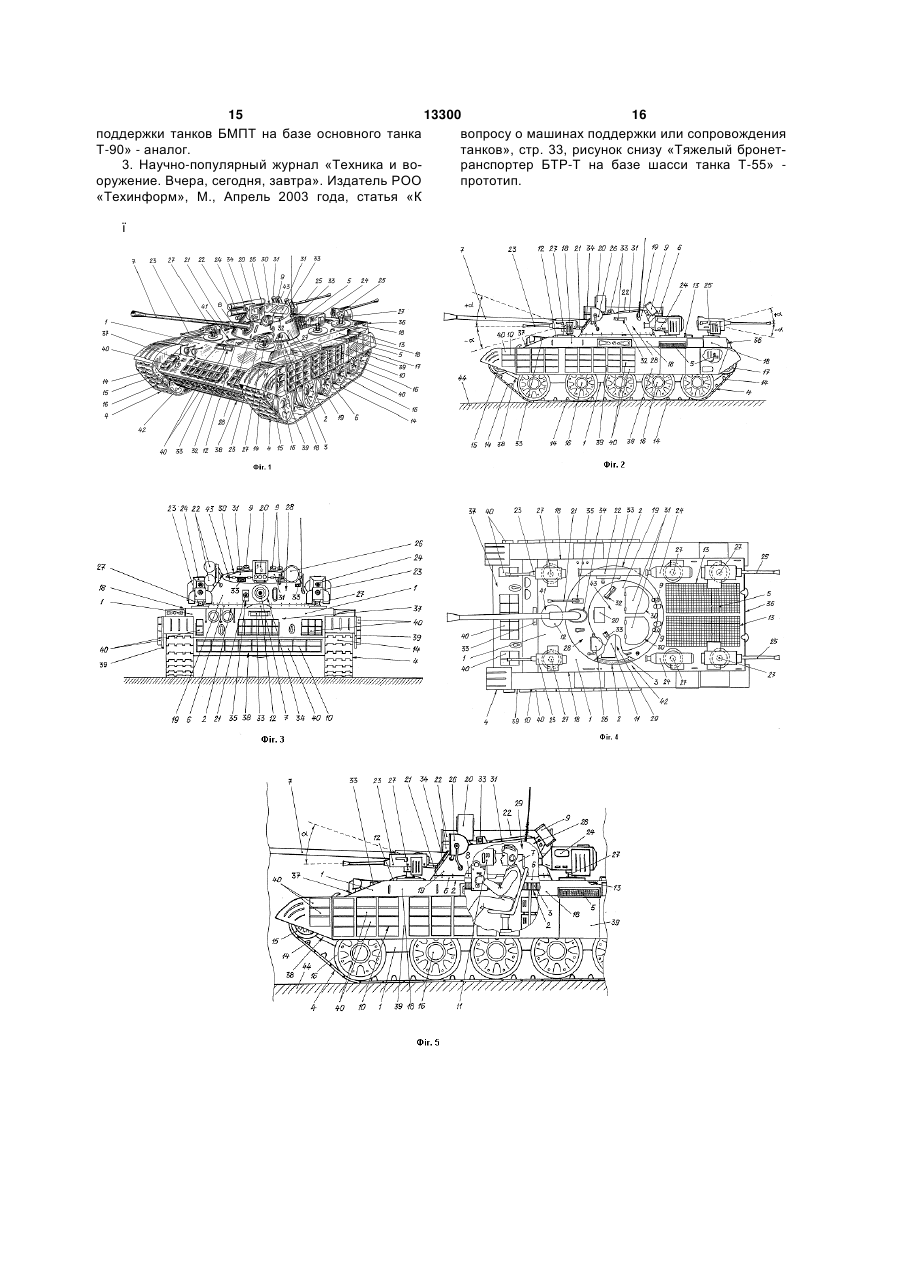

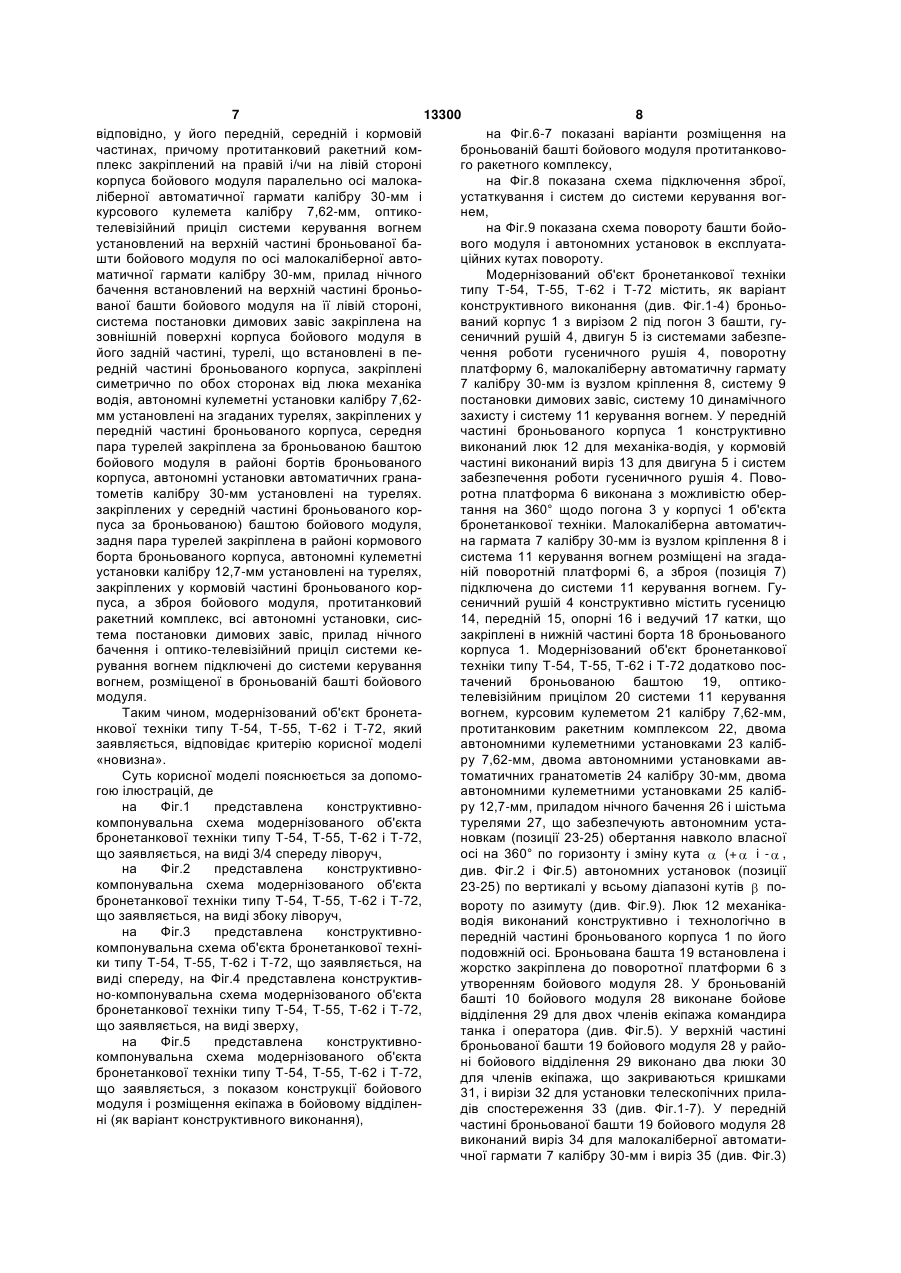

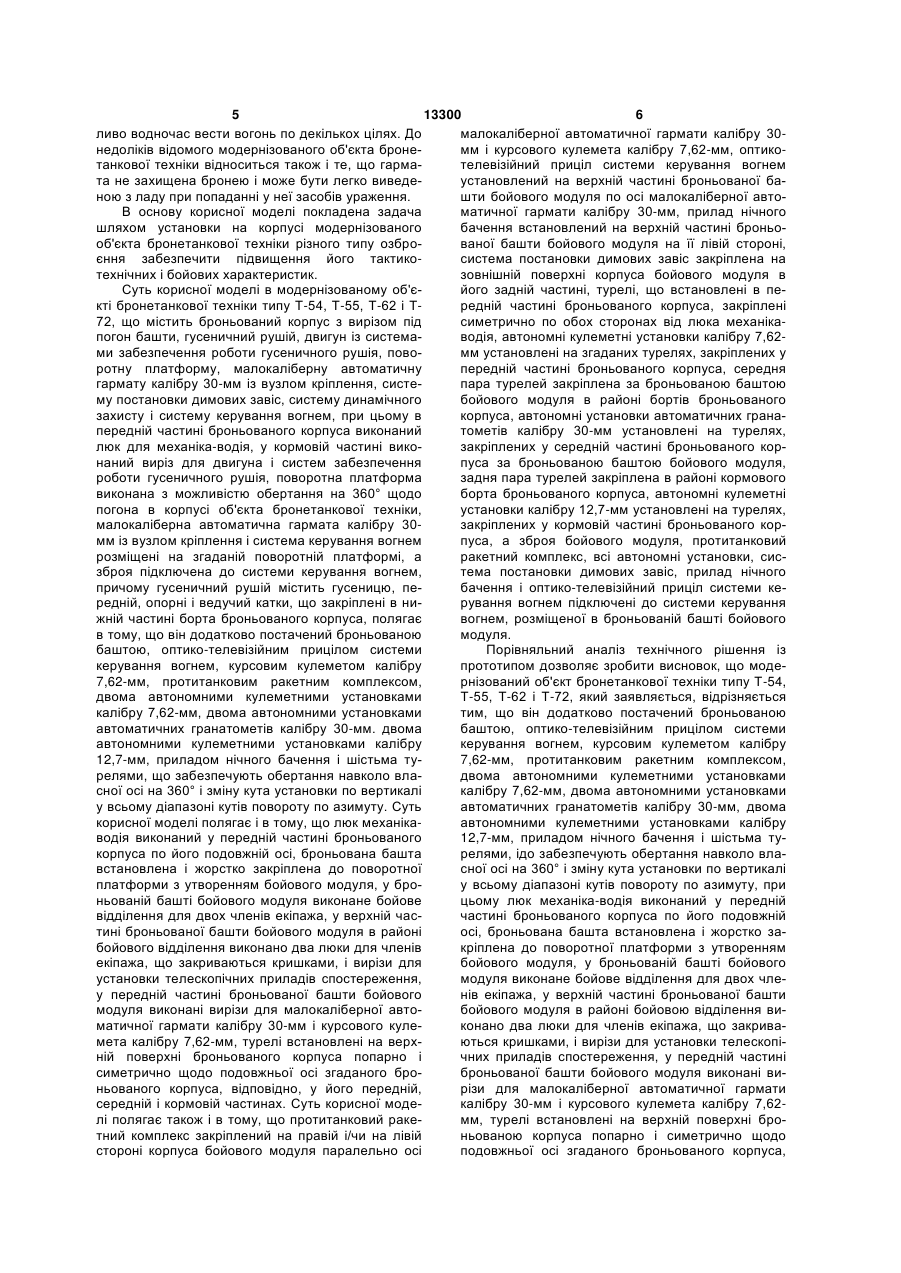

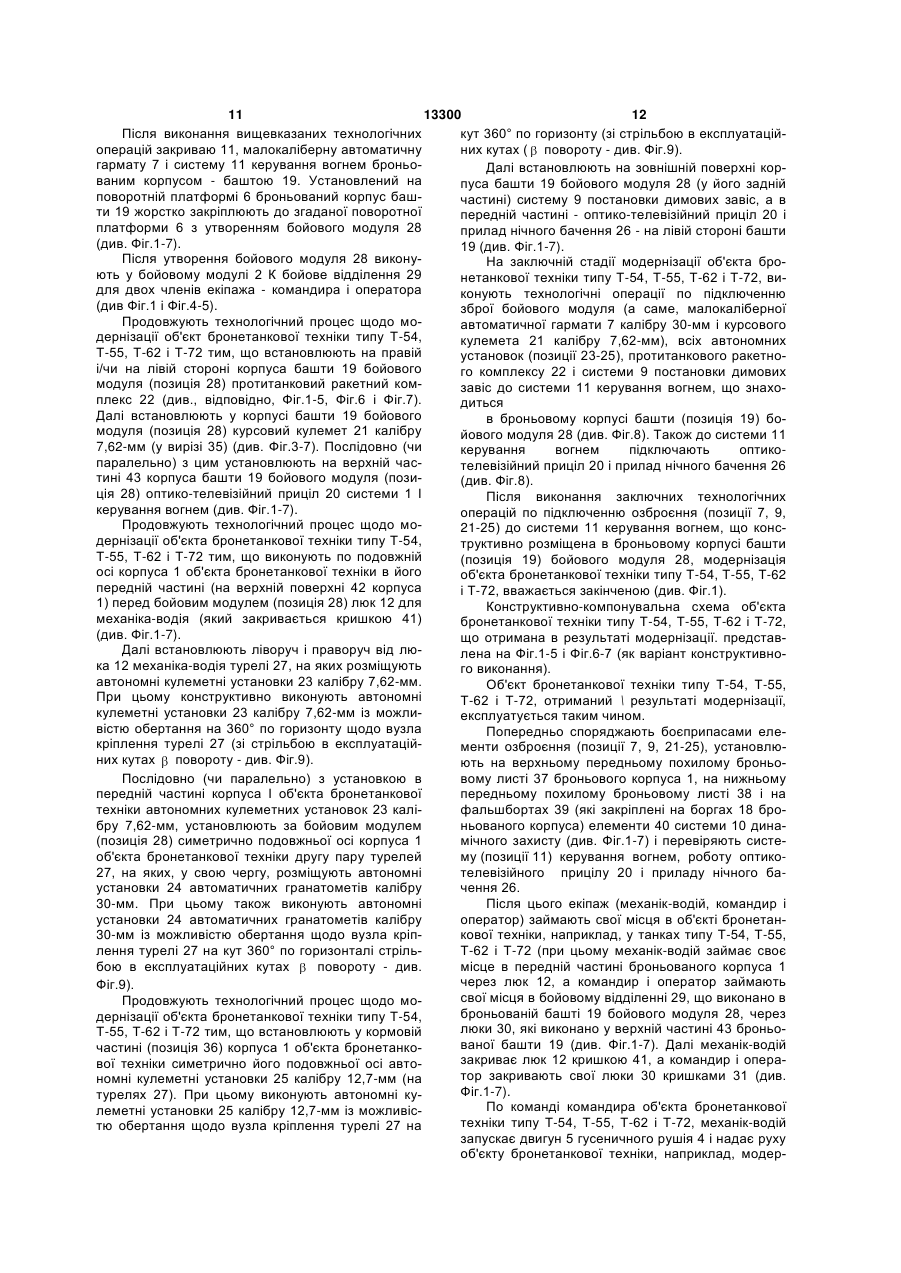

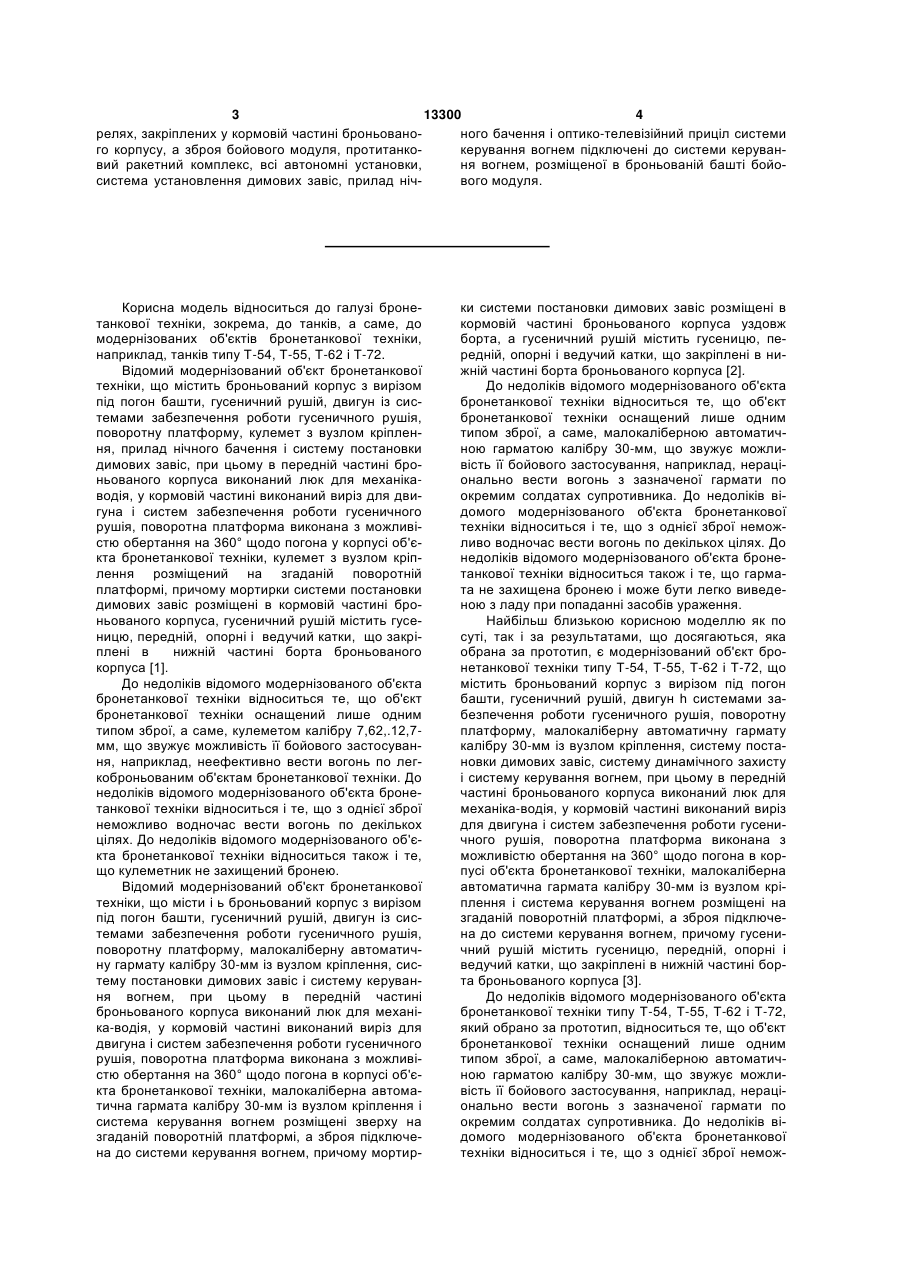

Об'єкт бронетанкової техніки, що містить броньований корпус з вирізом під погон башти, гусеничний рушій, двигун із системами забезпечення роботи гусеничного рушія, поворотну платформу, малокаліберну автоматичну гармату калібру 30-мм із вузлом кріплення, систему установлення димових завіс, систему динамічного захисту і систему керування вогнем, при цьому в передній частині броньованого корпусу виконаний люк для механіка-водія, у кормовій частині виконаний виріз для двигуна і систем забезпечення роботи гусеничного рушія, поворотна платформа виконана з можливістю обертання на 360° щодо погона в корпусі об'єкта бронетанкової техніки, малокаліберна автоматична гармата калібру 30-мм із вузлом кріплення і система керування вогнем розміщені на згаданій поворотній платформі, а зброя підключена до системи керування вогнем, причому гусеничний рушій містить гусеницю, передній, опорні і ведучий катки, що закріплені в нижній частині борта броньованого корпусу, який відрізняється тим, що він оснащений броньованою баштою, оптико-телевізійним прицілом системи керування вогнем, курсовим кулеметом калібру 7,62-мм, протитанковим ракетним комплексом, двома автономними кулеметними установками калібру 7,62-мм, двома автономними установками автоматичних гранатометів калібру 30-мм, двома автономними кулеметними установками калібру 12,7-мм, приладом нічного бачення і шістьма турелями, що забезпечують обертання навколо власної осі на 360° по горизонту і зміну кута установки по вертикалі у всьому 2 (19) 1 3 13300 4 релях, закріплених у кормовій частині броньованоного бачення і оптико-телевізійний приціл системи го корпусу, а зброя бойового модуля, протитанкокерування вогнем підключені до системи керуванвий ракетний комплекс, всі автономні установки, ня вогнем, розміщеної в броньованій башті бойосистема установлення димових завіс, прилад нічвого модуля. Корисна модель відноситься до галузі бронетанкової техніки, зокрема, до танків, а саме, до модернізованих об'єктів бронетанкової техніки, наприклад, танків типу Т-54, Т-55, Т-62 і Т-72. Відомий модернізований об'єкт бронетанкової техніки, що містить броньований корпус з вирізом під погон башти, гусеничний рушій, двигун із системами забезпечення роботи гусеничного рушія, поворотну платформу, кулемет з вузлом кріплення, прилад нічного бачення і систему постановки димових завіс, при цьому в передній частині броньованого корпуса виконаний люк для механікаводія, у кормовій частині виконаний виріз для двигуна і систем забезпечення роботи гусеничного рушія, поворотна платформа виконана з можливістю обертання на 360° щодо погона у корпусі об'єкта бронетанкової техніки, кулемет з вузлом кріплення розміщений на згаданій поворотній платформі, причому мортирки системи постановки димових завіс розміщені в кормовій частині броньованого корпуса, гусеничний рушій містить гусеницю, передній, опорні і ведучий катки, що закріплені в нижній частині борта броньованого корпуса [1]. До недоліків відомого модернізованого об'єкта бронетанкової техніки відноситься те, що об'єкт бронетанкової техніки оснащений лише одним типом зброї, а саме, кулеметом калібру 7,62,.12,7мм, що звужує можливість її бойового застосування, наприклад, неефективно вести вогонь по легкоброньованим об'єктам бронетанкової техніки. До недоліків відомого модернізованого об'єкта бронетанкової техніки відноситься і те, що з однієї зброї неможливо водночас вести вогонь по декількох цілях. До недоліків відомого модернізованого об'єкта бронетанкової техніки відноситься також і те, що кулеметник не захищений бронею. Відомий модернізований об'єкт бронетанкової техніки, що місти і ь броньований корпус з вирізом під погон башти, гусеничний рушій, двигун із системами забезпечення роботи гусеничного рушія, поворотну платформу, малокаліберну автоматичну гармату калібру 30-мм із вузлом кріплення, систему постановки димових завіс і систему керування вогнем, при цьому в передній частині броньованого корпуса виконаний люк для механіка-водія, у кормовій частині виконаний виріз для двигуна і систем забезпечення роботи гусеничного рушія, поворотна платформа виконана з можливістю обертання на 360° щодо погона в корпусі об'єкта бронетанкової техніки, малокаліберна автоматична гармата калібру 30-мм із вузлом кріплення і система керування вогнем розміщені зверху на згаданій поворотній платформі, а зброя підключена до системи керування вогнем, причому мортир ки системи постановки димових завіс розміщені в кормовій частині броньованого корпуса уздовж борта, а гусеничний рушій містить гусеницю, передній, опорні і ведучий катки, що закріплені в нижній частині борта броньованого корпуса [2]. До недоліків відомого модернізованого об'єкта бронетанкової техніки відноситься те, що об'єкт бронетанкової техніки оснащений лише одним типом зброї, а саме, малокаліберною автоматичною гарматою калібру 30-мм, що звужує можливість її бойового застосування, наприклад, нераціонально вести вогонь з зазначеної гармати по окремим солдатах супротивника. До недоліків відомого модернізованого об'єкта бронетанкової техніки відноситься і те, що з однієї зброї неможливо водночас вести вогонь по декількох цілях. До недоліків відомого модернізованого об'єкта бронетанкової техніки відноситься також і те, що гармата не захищена бронею і може бути легко виведеною з ладу при попаданні засобів ураження. Найбільш близькою корисною моделлю як по суті, так і за результатами, що досягаються, яка обрана за прототип, є модернізований об'єкт бронетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, що містить броньований корпус з вирізом під погон башти, гусеничний рушій, двигун h системами забезпечення роботи гусеничного рушія, поворотну платформу, малокаліберну автоматичну гармату калібру 30-мм із вузлом кріплення, систему постановки димових завіс, систему динамічного захисту і систему керування вогнем, при цьому в передній частині броньованого корпуса виконаний люк для механіка-водія, у кормовій частині виконаний виріз для двигуна і систем забезпечення роботи гусеничного рушія, поворотна платформа виконана з можливістю обертання на 360° щодо погона в корпусі об'єкта бронетанкової техніки, малокаліберна автоматична гармата калібру 30-мм із вузлом кріплення і система керування вогнем розміщені на згаданій поворотній платформі, а зброя підключена до системи керування вогнем, причому гусеничний рушій містить гусеницю, передній, опорні і ведучий катки, що закріплені в нижній частині борта броньованого корпуса [3]. До недоліків відомого модернізованого об'єкта бронетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, який обрано за прототип, відноситься те, що об'єкт бронетанкової техніки оснащений лише одним типом зброї, а саме, малокаліберною автоматичною гарматою калібру 30-мм, що звужує можливість її бойового застосування, наприклад, нераціонально вести вогонь з зазначеної гармати по окремим солдатах супротивника. До недоліків відомого модернізованого об'єкта бронетанкової техніки відноситься і те, що з однієї зброї немож 5 13300 6 ливо водночас вести вогонь по декількох цілях. До малокаліберної автоматичної гармати калібру 30недоліків відомого модернізованого об'єкта бронемм і курсового кулемета калібру 7,62-мм, оптикотанкової техніки відноситься також і те, що гармателевізійний приціл системи керування вогнем та не захищена бронею і може бути легко виведеустановлений на верхній частині броньованої баною з ладу при попаданні у неї засобів ураження. шти бойового модуля по осі малокаліберної автоВ основу корисної моделі покладена задача матичної гармати калібру 30-мм, прилад нічного шляхом установки на корпусі модернізованого бачення встановлений на верхній частині броньооб'єкта бронетанкової техніки різного типу озброваної башти бойового модуля на її лівій стороні, єння забезпечити підвищення його тактикосистема постановки димових завіс закріплена на технічних і бойових характеристик. зовнішній поверхні корпуса бойового модуля в Суть корисної моделі в модернізованому об'єйого задній частині, турелі, що встановлені в пекті бронетанкової техніки типу Т-54, Т-55, Т-62 і Тредній частині броньованого корпуса, закріплені 72, що містить броньований корпус з вирізом під симетрично по обох сторонах від люка механікапогон башти, гусеничний рушій, двигун із системаводія, автономні кулеметні установки калібру 7,62ми забезпечення роботи гусеничного рушія, повомм установлені на згаданих турелях, закріплених у ротну платформу, малокаліберну автоматичну передній частині броньованого корпуса, середня гармату калібру 30-мм із вузлом кріплення, систепара турелей закріплена за броньованою баштою му постановки димових завіс, систему динамічного бойового модуля в районі бортів броньованого захисту і систему керування вогнем, при цьому в корпуса, автономні установки автоматичних гранапередній частині броньованого корпуса виконаний тометів калібру 30-мм установлені на турелях, люк для механіка-водія, у кормовій частині викозакріплених у середній частині броньованого корнаний виріз для двигуна і систем забезпечення пуса за броньованою баштою бойового модуля, роботи гусеничного рушія, поворотна платформа задня пара турелей закріплена в районі кормового виконана з можливістю обертання на 360° щодо борта броньованого корпуса, автономні кулеметні погона в корпусі об'єкта бронетанкової техніки, установки калібру 12,7-мм установлені на турелях, малокаліберна автоматична гармата калібру 30закріплених у кормовій частині броньованого кормм із вузлом кріплення і система керування вогнем пуса, а зброя бойового модуля, протитанковий розміщені на згаданій поворотній платформі, а ракетний комплекс, всі автономні установки, сисзброя підключена до системи керування вогнем, тема постановки димових завіс, прилад нічного причому гусеничний рушій містить гусеницю, пебачення і оптико-телевізійний приціл системи кередній, опорні і ведучий катки, що закріплені в нирування вогнем підключені до системи керування жній частині борта броньованого корпуса, полягає вогнем, розміщеної в броньованій башті бойового в тому, що він додатково постачений броньованою модуля. баштою, оптико-телевізійним прицілом системи Порівняльний аналіз технічного рішення із керування вогнем, курсовим кулеметом калібру прототипом дозволяє зробити висновок, що моде7,62-мм, протитанковим ракетним комплексом, рнізований об'єкт бронетанкової техніки типу Т-54, двома автономними кулеметними установками Т-55, Т-62 і Т-72, який заявляється, відрізняється калібру 7,62-мм, двома автономними установками тим, що він додатково постачений броньованою автоматичних гранатометів калібру 30-мм. двома баштою, оптико-телевізійним прицілом системи автономними кулеметними установками калібру керування вогнем, курсовим кулеметом калібру 12,7-мм, приладом нічного бачення і шістьма ту7,62-мм, протитанковим ракетним комплексом, релями, що забезпечують обертання навколо владвома автономними кулеметними установками сної осі на 360° і зміну кута установки по вертикалі калібру 7,62-мм, двома автономними установками у всьому діапазоні кутів повороту по азимуту. Суть автоматичних гранатометів калібру 30-мм, двома корисної моделі полягає і в тому, що люк механікаавтономними кулеметними установками калібру водія виконаний у передній частині броньованого 12,7-мм, приладом нічного бачення і шістьма тукорпуса по його подовжній осі, броньована башта релями, ідо забезпечують обертання навколо влавстановлена і жорстко закріплена до поворотної сної осі на 360° і зміну кута установки по вертикалі платформи з утворенням бойового модуля, у броу всьому діапазоні кутів повороту по азимуту, при ньованій башті бойового модуля виконане бойове цьому люк механіка-водія виконаний у передній відділення для двох членів екіпажа, у верхній часчастині броньованого корпуса по його подовжній тині броньованої башти бойового модуля в районі осі, броньована башта встановлена і жорстко забойового відділення виконано два люки для членів кріплена до поворотної платформи з утворенням екіпажа, що закриваються кришками, і вирізи для бойового модуля, у броньованій башті бойового установки телескопічних приладів спостереження, модуля виконане бойове відділення для двох члеу передній частині броньованої башти бойового нів екіпажа, у верхній частині броньованої башти модуля виконані вирізи для малокаліберної автобойового модуля в районі бойовою відділення виматичної гармати калібру 30-мм і курсового кулеконано два люки для членів екіпажа, що закривамета калібру 7,62-мм, турелі встановлені на верхються кришками, і вирізи для установки телескопіній поверхні броньованого корпуса попарно і чних приладів спостереження, у передній частині симетрично щодо подовжньої осі згаданого броброньованої башти бойового модуля виконані виньованого корпуса, відповідно, у його передній, різи для малокаліберної автоматичної гармати середній і кормовій частинах. Суть корисної модекалібру 30-мм і курсового кулемета калібру 7,62лі полягає також і в тому, що протитанковий ракемм, турелі встановлені на верхній поверхні бротний комплекс закріплений на правій і/чи на лівій ньованою корпуса попарно і симетрично щодо стороні корпуса бойового модуля паралельно осі подовжньої осі згаданого броньованого корпуса, 7 13300 8 відповідно, у його передній, середній і кормовій на Фіг.6-7 показані варіанти розміщення на частинах, причому протитанковий ракетний комброньованій башті бойового модуля протитанковоплекс закріплений на правій і/чи на лівій стороні го ракетного комплексу, корпуса бойового модуля паралельно осімалокана Фіг.8 показана схема підключення зброї, ліберної автоматичної гармати калібру 30-мм і устаткування і систем до системи керування вогкурсового кулемета калібру 7,62-мм, оптиконем, телевізійний приціл системи керування вогнем на Фіг.9 показана схема повороту башти бойоустановлений на верхній частині броньованої бавого модуля і автономних установок в експлуаташти бойового модуля по осі малокаліберної автоційних кутах повороту. матичної гармати калібру 30-мм, прилад нічного Модернізований об'єкт бронетанкової техніки бачення встановлений на верхній частині броньотипу Т-54, Т-55, Т-62 і Т-72 містить, як варіант ваної башти бойового модуля на її лівій стороні, конструктивного виконання (див. Фіг.1-4) броньосистема постановки димових завіс закріплена на ваний корпус 1 з вирізом 2 під погон 3 башти, гузовнішній поверхні корпуса бойового модуля в сеничний рушій 4, двигун 5 із системами забезпейого задній частині, турелі, що встановлені в печення роботи гусеничного рушія 4, поворотну редній частині броньованого корпуса, закріплені платформу 6, малокаліберну автоматичну гармату симетрично по обох сторонах від люка механіка 7 калібру 30-мм із вузлом кріплення 8, систему 9 водія, автономні кулеметні установки калібру 7,62постановки димових завіс, систему 10 динамічного мм установлені на згаданих турелях, закріплених у захисту і систему 11 керування вогнем. У передній передній частині броньованого корпуса, середня частині броньованого корпуса 1 конструктивно пара турелей закріплена за броньованою баштою виконаний люк 12 для механіка-водія, у кормовій бойового модуля в районі бортів броньованого частині виконаний виріз 13 для двигуна 5 і систем корпуса, автономні установки автоматичних граназабезпечення роботи гусеничного рушія 4. Повотометів калібру 30-мм установлені на турелях. ротна платформа 6 виконана з можливістю оберзакріплених у середній частині броньованого кортання на 360° щодо погона 3 у корпусі 1 об'єкта пуса за броньованою) баштою бойового модуля, бронетанкової техніки. Малокаліберна автоматичзадня пара турелей закріплена в районі кормового на гармата 7 калібру 30-мм із вузлом кріплення 8 і борта броньованого корпуса, автономні кулеметні система 11 керування вогнем розміщені на згадаустановки калібру 12,7-мм установлені на турелях, ній поворотній платформі 6, а зброя (позиція 7) закріплених у кормовій частині броньованого корпідключена до системи 11 керування вогнем. Гупуса, а зброя бойового модуля, протитанковий сеничний рушій 4 конструктивно містить гусеницю ракетний комплекс, всі автономні установки, сис14, передній 15, опорні 16 і ведучий 17 катки, що тема постановки димових завіс, прилад нічного закріплені в нижній частині борта 18 броньованого бачення і оптико-телевізійний приціл системи кекорпуса 1. Модернізований об'єкт бронетанкової рування вогнем підключені до системи керування техніки типу Т-54, Т-55, Т-62 і Т-72 додатково посвогнем, розміщеної в броньованій башті бойового тачений броньованою баштою 19, оптикомодуля. телевізійним прицілом 20 системи 11 керування Таким чином, модернізований об'єкт бронетавогнем, курсовим кулеметом 21 калібру 7,62-мм, нкової техніки типу Т-54, Т-55, Т-62 і Т-72, який протитанковим ракетним комплексом 22, двома заявляється, відповідає критерію корисної моделі автономними кулеметними установками 23 каліб«новизна». ру 7,62-мм, двома автономними установками авСуть корисної моделі пояснюється за допомотоматичних гранатометів 24 калібру 30-мм, двома гою ілюстрацій, де автономними кулеметними установками 25 калібна Фіг.1 представлена конструктивнору 12,7-мм, приладом нічного бачення 26 і шістьма компонувальна схема модернізованого об'єкта турелями 27, що забезпечують автономним устабронетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, новкам (позиції 23-25) обертання навколо власної що заявляється, на виді 3/4 спереду ліворуч, осі на 360° по горизонту і зміну кута (+ і - , на Фіг.2 представлена конструктивнодив. Фіг.2 і Фіг.5) автономних установок (позиції компонувальна схема модернізованого об'єкта 23-25) по вертикалі у всьому діапазоні кутів побронетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, вороту по азимуту (див. Фіг.9). Люк 12 механікащо заявляється, на виді збоку ліворуч, водія виконаний конструктивно і технологічно в на Фіг.3 представлена конструктивнопередній частині броньованого корпуса 1 по його компонувальна схема об'єкта бронетанкової техніподовжній осі. Броньована башта 19 встановлена і ки типу Т-54, Т-55, Т-62 і Т-72, що заявляється, на жорстко закріплена до поворотної платформи 6 з виді спереду, на Фіг.4 представлена конструктивутворенням бойового модуля 28. У броньованій но-компонувальна схема модернізованого об'єкта башті 10 бойового модуля 28 виконане бойове бронетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, відділення 29 для двох членів екіпажа командира що заявляється, на виді зверху, танка і оператора (див. Фіг.5). У верхній частині на Фіг.5 представлена конструктивноброньованої башти 19 бойового модуля 28 у райокомпонувальна схема модернізованого об'єкта ні бойового відділення 29 виконано два люки 30 бронетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, для членів екіпажа, що закриваються кришками що заявляється, з показом конструкції бойового 31, і вирізи 32 для установки телескопічних приламодуля і розміщення екіпажа в бойовому відділендів спостереження 33 (див. Фіг.1-7). У передній ні (як варіант конструктивного виконання), частині броньованої башти 19 бойового модуля 28 виконаний виріз 34 для малокаліберної автоматичної гармати 7 калібру 30-мм і виріз 35 (див. Фіг.3) 9 13300 10 для курсового кулемета 21 калібру 7,62-мм. Турелі катки 16 і ведучий каток 1 7. що розташовані по 27 установлені на верхній поверхні броньованого бортах 18 броньованого корпуса 1 (див. Фіг.1-2 і корпуса 1 попарно і симетрично щодо подовжньої Фіг.5). На броньованому корпусі 1 об'єкта бронеосі згаданого броньованого корпуса 1, відповідно, танкової техніки, що підготовляється до модерніу його передній, середній і кормовій частинах, зації, конструктивно виконано: люк 12 для механіпричому протитанковий ракетний комплекс 22 зака-водія (у передній частині корпуса 1), що кріплений на правій і/чи на лівій стороні корпуса закривається кришкою 41. та виріз 13 для двигуна башти 19 бойового модуля 28 паралельно осі ма5 (у кормовій частині - позиція 36). Згадані люк 12 і локаліберної автоматичної гармати 7 калібру 30виріз 13 виконані на верхній поверхні 42 броньомм і курсового кулемета 21 калібру 7,62-мм (див., ваного корпуса 1 (див. Фіг.1 і Фіг.4-5). На верхньовідповідно, Фіг.1-5, Фіг.6 і Фіг.7). Оптикому передньому похилому броньовому листі 37 телевізійний приціл 20 системи 11 керування вогброньового корпуса 1, на нижньому передньому нем установлений на верхній частині броньованої похилому броньовому лис ті 38 і на фальшбортах башти 19 бойового модуля 28 по осі малокалібер39 (які закріплені на бортах 18 броньованого корної автоматичної гармати 7 калібру 30-мм. пуса 1) закріплені елементи 40 системи 10 динаміПрилад нічного бачення 26 установлений на чного захисту (див. Фіг.1-7). верхній частині броньованої башти 19 бойового Далі (на першому етапі модернізації об'єкта модуля на її лівій стороні (див. Фіг.1-7). Система 9 бронетанкової техніки) знімають з корпуса 1 об'єкпостановки димових завіс закріплена на зовнішній та бронетанкової техніки, наприклад, з танка ТИПУ поверхні корпуса башти 19 бойового модуля 28 у Т-54, Т-55, Т-62 і Т-72 штатну башту зі штатним його задній частині (див. Фіг.1-7). Турелі 27, що озброєнням (гарматою калібру 100...105-ММ) і сисвстановлені в передній частині броньованого кортемою 11 керування вогнем. Після цього ц штатної пуса 1, закріплені симетрично по обох сторонах від башти знімають згадану систему 11 керування люка 12 механіка-водія. Автономні кулеметні уставогнем і систему () постановки димових завіс. новки 23 калібру 7,62-мм установлені на згаданих Далі на підприємствах промисловості виготовтурелях 27, закріплених у передній частині броляють броньовану башту 19, кришки 31 і 41 (відпоньованого корпуса 1 (див. Фіг.1 і Фіг.4). Середня відно, для люків 30 і 12) і поворотну платформу 6. пара турелей 27 закріплена за броньованою башПри цьому в корпусі броньованої башти 19 викотою 19 бойового модуля 28 у районі бортів 18 нують: - виріз 32 (для телескопічних приладів споброньованого корпуса 1 (див. Фіг.1-2 і Фіг.4). Автостереження 33), - виріз 34 (для малокаліберної номні установки 24 автоматичних гранатометів автоматичної гармати 7 калібру 30-мм), - виріз 35 калібру 30-мм установлені на турелях 27, закріп(для курсового кулемета 21 калібру 7,62-мм), лених у середній частині броньованого корпуса 1 вирізи на верхній частині 43 башти 19 під люки 30 за броньованою баштою 19 бойового модуля 28 (для членів екіпажа - командира танка і оператора) (див. Фіг.1-2 і Фіг.4). Задня пара турелей 27 закріп(див. Фіг.1 і Фіг.4-7). лена в районі кормового борта 36 броньованого Також на підприємствах промисловості вигокорпуса 1. На верхньому передньому похилому товляють малокаліберну автоматичну гармату 7 броньовому листі 37 броньового корпуса 1, на никалібру 30-мм, вузол кріплення 8 згаданої гармати жньому передньому похилому броньовому листі 7, оптико-телевізійний приціл 20 системи 11 керу38 і на фальшбортах 39 (які закріплені на бортах вання вогнем, курсовий кулемет 21 калібру 7,6218 броньованого корпуса 1) закріплені елементи мм, протитанковий ракетний комплекс 22, автоно40 системи 10 динамічного захисту (див. Фіг.1-7). мні кулеметні установки 23 калібру 7,62-мм, автоАвтономні кулеметні установки 25 калібру 12,7-мм номні установки 24 автоматичних гранатометів установлені на турелях 27, закріплених у кормовій калібру 30-мм, автономні кулеметні установки 25 частині (позиція 36) броньованого корпуса 1, а калібру 12,7-мм, телескопічні прилади спостерезброя (позиції 7 і 21) бойового модуля 28, протиження 33, прилади нічною бачення 26 і турелі 27 танковий ракетний комплекс 22, всі автономні (які забезпечують обертання автономних устаноустановки (позиції 23-25), система 9 постановки вок (позиції 23-25) навколо власної осі на 360° по димових завіс і оптико-телевізійний приціл 20 сисгоризонту і зміну кута (+ і - , див. Фіг.2 і Фіг.5) теми 11 керування вогнем підключені до згаданої повороту згаданих установок (позиції 23-25) по системи 11 керування вогнем, розміщеної в бровертикалі у всьому діапазоні експлуатаційних кутів ньованій башті 19 бойового модуля 28 (см. Фіг.1. повороту по азимуту) (див. Фіг.9). Фіг.5 і Фіг.8). На наступному етапі модернізації об'єктів броМодернізований об'єкт бронетанкової техніки нетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, типу Т-54, Т-55, 7-62 і Т-72, який заявляється, ексустановлюють на місце штатної башти поворотну плуатується таким чином. платформу 6. При цьому конструктивно виконують Попередньо виготовляють об'єкт бронетанкоповоротну платформу 6 і можливістю обертання вої техніки, наприклад, танк типу Т-54, Т-55, Т-62 і на 360° щодо погона 3 у корпусі 1 об'єкт бронетанТ-72. кової техніки (див. Фіг.9). У вирізах 32 (які виконані Для модернізації підготовлюють вищевказаний на башті 19) установлюють телескопічні прилади об'єкт бронетанкової техніки, наприклад, танк типу спостереження 33, а вирізи під люки 30 (для екіТ-54, Т-55, Т-62 і Т-72, кожний з який містин, бропажа - командира танка і оператора) закривають ньований корпус 1 з вирізом 2 по погону 3 башти, кришками 31 (див Фіг.1 і Фіг.3-4). гусеничний рушій 4 і системи забезпечення, при Далі встановлюють на поворотній платформі 6 цьому гусеничний рушій 4 конструктивно місти [ ь малокаліберну автоматичну гармату 7 калібру 30двигун 5, гусеницю 14, передній каток 15, опорні мм і систему 11 керування вогнем. 11 13300 12 Після виконання вищевказаних технологічних кут 360° по горизонту (зі стрільбою в експлуатаційоперацій закриваю 11, малокаліберну автоматичну них кутах ( повороту - див. Фіг.9). гармату 7 і систему 11 керування вогнем броньоДалі встановлюють на зовнішній поверхні корваним корпусом - баштою 19. Установлений на пуса башти 19 бойового модуля 28 (у його задній поворотній платформі 6 броньований корпус башчастині) систему 9 постановки димових завіс, а в ти 19 жорстко закріплюють до згаданої поворотної передній частині - оптико-телевізійний приціл 20 і платформи 6 з утворенням бойового модуля 28 прилад нічного бачення 26 - на лівій стороні башти (див. Фіг.1-7). 19 (див. Фіг.1-7). Після утворення бойового модуля 28 виконуНа заключній стадії модернізації об'єкта броють у бойовому модулі 2 К бойове відділення 29 нетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, видля двох членів екіпажа - командира і оператора конують технологічні операції по підключенню (див Фіг.1 і Фіг.4-5). зброї бойового модуля (а саме, малокаліберної Продовжують технологічний процес щодо моавтоматичної гармати 7 калібру 30-мм і курсового дернізації об'єкт бронетанкової техніки типу Т-54, кулемета 21 калібру 7,62-мм), всіх автономних Т-55, Т-62 і Т-72 тим, що встановлюють на правій установок (позиції 23-25), протитанкового ракетноі/чи на лівій стороні корпуса башти 19 бойового го комплексу 22 і системи 9 постановки димових модуля (позиція 28) протитанковий ракетний комзавіс до системи 11 керування вогнем, що знахоплекс 22 (див., відповідно, Фіг.1-5, Фіг.6 і Фіг.7). диться Далі встановлюють у корпусі башти 19 бойового в броньовому корпусі башти (позиція 19) бомодуля (позиція 28) курсовий кулемет 21 калібру йового модуля 28 (див. Фіг.8). Також до системи 11 7,62-мм (у вирізі 35) (див. Фіг.3-7). Послідовно (чи керування вогнем підключають оптикопаралельно) з цим установлюють на верхній частелевізійний приціл 20 і прилад нічного бачення 26 тині 43 корпуса башти 19 бойового модуля (пози(див. Фіг.8). ція 28) оптико-телевізійний приціл 20 системи 1 І Після виконання заключних технологічних керування вогнем (див. Фіг.1-7). операцій по підключенню озброєння (позиції 7, 9, Продовжують технологічний процес щодо мо21-25) до системи 11 керування вогнем, що консдернізації об'єкта бронетанкової техніки типу Т-54, труктивно розміщена в броньовому корпусі башти Т-55, Т-62 і Т-72 тим, що виконують по подовжній (позиція 19) бойового модуля 28, модернізація осі корпуса 1 об'єкта бронетанкової техніки в його об'єкта бронетанкової техніки типу Т-54, Т-55, Т-62 передній частині (на верхній поверхні 42 корпуса і Т-72, вважається закінченою (див. Фіг.1). 1) перед бойовим модулем (позиція 28) люк 12 для Конструктивно-компонувальна схема об'єкта механіка-водія (який закривається кришкою 41) бронетанкової техніки типу Т-54, Т-55, Т-62 і Т-72, (див. Фіг.1-7). що отримана в результаті модернізації. представДалі встановлюють ліворуч і праворуч від люлена на Фіг.1-5 і Фіг.6-7 (як варіант конструктивнока 12 механіка-водія турелі 27, на яких розміщують го виконання). автономні кулеметні установки 23 калібру 7,62-мм. Об'єкт бронетанкової техніки типу Т-54, Т-55, При цьому конструктивно виконують автономні Т-62 і Т-72, отриманий \ результаті модернізації, кулеметні установки 23 калібру 7,62-мм із можлиексплуатується таким чином. вістю обертання на 360° по горизонту щодо вузла Попередньо споряджають боєприпасами елекріплення турелі 27 (зі стрільбою в експлуатаційменти озброєння (позиції 7, 9, 21-25), установлюних кутах повороту - див. Фіг.9). ють на верхньому передньому похилому броньоПослідовно (чи паралельно) з установкою в вому листі 37 броньового корпуса 1, на нижньому передній частині корпуса І об'єкта бронетанкової передньому похилому броньовому листі 38 і на техніки автономних кулеметних установок 23 каліфальшбортах 39 (які закріплені на боргах 18 бробру 7,62-мм, установлюють за бойовим модулем ньованого корпуса) елементи 40 системи 10 дина(позиція 28) симетрично подовжньої осі корпуса 1 мічного захисту (див. Фіг.1-7) і перевіряють систеоб'єкта бронетанкової техніки другу пару турелей му (позиції 11) керування вогнем, роботу оптико27, на яких, у свою чергу, розміщують автономні телевізійного прицілу 20 і приладу нічного баустановки 24 автоматичних гранатометів калібру чення 26. 30-мм. При цьому також виконують автономні Після цього екіпаж (механік-водій, командир і установки 24 автоматичних гранатометів калібру оператор) займають свої місця в об'єкті бронетан30-мм із можливістю обертання щодо вузла кріпкової техніки, наприклад, у танках типу Т-54, Т-55, лення турелі 27 на кут 360° по горизонталі стрільТ-62 і Т-72 (при цьому механік-водій займає своє місце в передній частині броньованого корпуса 1 бою в експлуатаційних кутах повороту - див. через люк 12, а командир і оператор займають Фіг.9). свої місця в бойовому відділенні 29, що виконано в Продовжують технологічний процес щодо моброньованій башті 19 бойового модуля 28, через дернізації об'єкта бронетанкової техніки типу Т-54, люки 30, які виконано у верхній частині 43 броньоТ-55, Т-62 і Т-72 тим, що встановлюють у кормовій ваної башти 19 (див. Фіг.1-7). Далі механік-водій частині (позиція 36) корпуса 1 об'єкта бронетанкозакриває люк 12 кришкою 41, а командир і операвої техніки симетрично його подовжньої осі автотор закривають свої люки 30 кришками 31 (див. номні кулеметні установки 25 калібру 12,7-мм (на Фіг.1-7). турелях 27). При цьому виконують автономні куПо команді командира об'єкта бронетанкової леметні установки 25 калібру 12,7-мм із можливістехніки типу Т-54, Т-55, Т-62 і Т-72, механік-водій тю обертання щодо вузла кріплення турелі 27 на запускає двигун 5 гусеничного рушія 4 і надає руху об'єкту бронетанкової техніки, наприклад, модер 13 13300 14 нізованому танку або типу Т-54, або Т-55, або Тхом повороту броньованої бай іти 19 бойового 62, або Т-72. Рух згаданого об'єкта бронетанкової модуля 28 (в експлуатаційних кутах повороту) з техніки здійснюється за допомогою гусениці 14, що використанням оптико-телевізійного прицілу 20. перемотується; за допомогою ведучого катка 17, Для виявлення цілей у нічний час використощо зв'язаний із двигуном 5 і його системами. при вують прилад нічного бачення 26. цьому обпирання об'єкта бронетанкової техніки на Для постановки димової завіси (з метою масґрунт 44 здійснюється за допомогою опорних каткування об'єкта броньованої техніки використовуків 16, що котяться по частині гусениці 14, яка приють систему 9 постановки димових завіс, при цьолягає до ґрунту 44 (див. Фіг.1-2, Фіг.3 і Фіг.5). му наведення мортирок системи 9 постановки Під час руху об'єкта бронетанкової техніки екідимових завіс на цілі, здійснюється шляхом повопаж веде спостереження за місцевістю через тероту броньованої башти 19 бойового модуля 28 (в лескопічні прилади спостереження 33, що розміексплуатаційних кутах повороту) убік цілі (див. щені у вирізах 32 (для механіка-водія - у вирізі 32, Фіг.9). що виконаний у верхньому похилому броньованоДля захисту об'єкта броньованої техніки від му листі 37 корпуса 1, для командира і оператора бойових вражаючих елементів використовують у вирізах 32, що виконані в корпусі броньованої систему 10 динамічного захисту, елементи 40 якої башти 19 на її бічних похилих стінках і на верхній закріплені на верхньому передньому похилому частині 43) (див. Фіг.1-7). броньовому листі 37 броньового корпуса 1, на ниЗ появою цілей оператор вибирає відповідну жньому передньому похилому броньовому листі зброю і за допомогою оптико-телевізійного прицілу 38 і на фальшбортах 39 (які закріплені на бортах 20 наводить зброю на ціль. 18 броньованого корпуса 1) (див. Фіг.1-7). При Так, для стрільби по піхоті супротивника виковлученні вражаючого елемента чи іншого типу ристовують або курсовий кулемет 21 калібру 7,62боєприпасів в елемент 40 системи 10 динамічного мм, або автономні кулеметні установки 23 калібру захисту, спрацьовує згаданий елемент 40 і переш7,62-мм (що розміщені на турелях 27 у передній коджає поразці об'єкта броньованої техніки. частині корпуса 1), або автономні кулеметні устаПідвищення ефективності застосування моденовки 25 калібру 12,7-мм (що розміщені на турелях рнізованого об'єкта бронетанкової техніки типу Т27 у кормовій частині 36 броньованого корпуса 1), 54, Т-55, Т-62 і Т-72 у порівнянні з прототипом доабо автономні установки 24 автоматичних гранасягається шляхом утворенням бойового модуля з тометів калібру 30-мм (що розміщені на турелях 27 установлених на поворотній платформі малокаліу середній частині броньованого корпуса 1). При берної автоматичної гармати калібру 30-мм, курцьому наведення курсового кулемета 21 калібру сового кулемета калібру 7,62-мм і оптико7,62-мм на ціль здійснюється шляхом повороту телевізійного прицілу системи керування вогнем. броньованої башти 19 бойового модуля 28 (яка, у Підвищення ефективності застосування модернісвою чергу. закріплена на поворотній платформі 6, зованого об'єкта бронетанкової техніки типу Т-54, розташованої на погоні 3 у вирізі 2 на верхній часТ-55, Т-62 і Т-72 у порівнянні з прототипом досягатині 42 броньованого корпуса 1). ється також шляхом установки на корпусі об'єкта Наведення автономних кулеметних установок бронетанкової техніки автономних кулеметних 23 калібру 7,62-мм (розміщених на турелях 27 у установок калібру 7,62-мм і сектором обстрілу передній частині корпуса 1), чи автономних куле360°, автономних установок автоматичних гранаметних установок 25 калібру 12,7-мм (розміщених тометів калібру 30-мм із сектором обстрілу 360° і на турелях 27 ) кормовій частині 36 броньованого автономних кулеметних установок калібру 12,7-мм корпуса 1), чи автономних установок 24 автоматиіз сектором обстрілу 360° в експлуатаційних кутах чних гранатометів калібру 30-мм мм (розміщених ведення вогню, а також шляхом розміщення на на турелях 27 у середній частині броньованого броньованому корпусі башти бойового модуля корпуса 1) здійснюється за допомогою їхнього попротитанкового ракетного комплексу і мортирок вороту на ціль в поворотному вузлі на згаданих системи постановки димових завіс. Підвищення турелях 27 При цьому вогонь на поразку можна ефективності застосування модернізованого об'єквести або з одного борта об'єкта броньованої техта бронетанкової техніки типу Т-54, Т-55, Т-62 і Тніки, наприклад, із правого чи з лівого, чи з двох 72 у порівнянні з прототипом досягається також і бортів одночасно в експлуатаційних кутах р повошляхом підключення всього озброєння, оптикороту автономних установок (позиції 23-25) по азителевізійного прицілу і приладу нічного бачення до муту і кутах (+ і - , див. Фіг.2 і Фіг.5) по вертисистеми керування вогнем. калі відносно горизонту (див. Фіг.9, Фіг.2 і Фіг.5). Джерела інформації Для стрільби по легкоброньованим цілям ви1. Научно-популярный журнал «Техника и вокористовують малокаліберну автоматичну гармату оружение. Вчера, сегодня. завтра», Издатель РОО калібру 30-мм. При цьому наведення малокалібе«Техинформ», М., Апрель 2003 года, статья «К рної автоматичної гармати калібру 30-мм на ціль вопросу о машинах поддержки или сопровождения здійснюється шляхом повороту броньованої башти танков», стр. 33, рис. сверху «Дозорно-патрульная 19 бойового модуля 28 (і експлуатаційних кутах машина ДПМ» - аналог. повороту) з використанням оптико-телевізійного 2. Научно-популярный журнал «Техника и воприцілу 20 (див. Фіг.9). оружение. Вчера, сегодня. завтра», Издатель РОО Для стрільби по броньованим цілям (типу тан«Техинформ», М., Апрель 2003 года, статья «К ка) використовують протитанковий ракетний комвопросу о машинах поддержки или сопровождения плекс 22. При цьому наведення протитанкової о танков», стр. 34, рис. сверху «Боевая машина ракетного комплексу 22 на ціль здійснюється шля 15 13300 16 поддержки танков БМПТ на базе основного танка вопросу о машинах поддержки или сопровождения Т-90» - аналог. танков», стр. 33, рисунок снизу «Тяжелый бронет3. Научно-популярный журнал «Техника и воранспортер БТР-Т на базе шасси танка Т-55» оружение. Вчера, сегодня, завтра». Издатель РОО прототип. «Техинформ», М., Апрель 2003 года, статья «К ї 17 Комп’ютерна верстка Н. Лисенко 13300 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
