Пристрій для демонстрації інформації з растровою структурою освітлювальних елементів

1. Пристрій для демонстрації інформації з растровою структурою освітлювальних елементів, що містить принаймні два світлопровідні елементи у вигляді полірованих пластин, суміжні поверхні яких встановлені одна до одної з проміжком між собою, принаймні одна з полірованих поверхонь оптично погоджена з наборами точкових джерел світла, які управляються електронним блоком програмного управління, який відрізняється тим, що як випромінювальна поверхня у пристрої використана принаймні одна з торцевих поверхонь світлопровідного елемента, яка направлена у бік спостерігача і яка оптично не погоджена з точковими джерелами світла, при цьому компактне об'єднання упорядкованої множини конформних один до одного світлопровідних елементів розміщене в корпусі і створює освітлювальний блок пристрою, кожний проміжок між суміжними і конформними одна до одної поверхнями світлопровідних елементів заповнений пружно деформуючим, хімічно нейтральним і світловідбиваючим матеріалом, що має властивості адгезії до поверхонь світлопровідних елементів, а торцеві поверхні кожного світлопровідного елемента, які розміщені напроти випромінювальної поверхні, оснащені світловідбиваючим покриттям.

2. Пристрій за п. 1, який відрізняється тим, що геометричні параметри світлопровідних елементів в освітлювальному блоці вибрані в інтервалах 5·dmіn≤L, Н≤100·dmin, де L, H - довжина і висота, а dmin - мінімальна товщина світлопровідного елемента відповідно.

3. Пристрій за будь-яким з пп. 1-2, який відрізняється тим, що точкові джерела світла оптично погоджені принаймні з однією полірованою торцевою поверхнею, розташованою перпендикулярно щодо випромінюючої поверхні, а випромінююча поверхня світлопровідного елемента виконана такою, що дифузно пропускає світло.

4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що корпус освітлювального блока пристрою виконано з монолітного світловідбиваючого матеріалу, оснащеного, по кількості світлопровідних елементів, рахунковою множиною наскрізних прорізів з шириною, яка перевищує ширину світлопровідних елементів, при цьому торцева випромінююча поверхня кожного із світлопровідних елементів вказаного освітлювального блока оснащена принаймні одним виступом, довжина якого погоджена із довжиною відповідного прорізу у корпусі, а висота виступу вибрана більшою, ніж товщина монолітного світловідбиваючого матеріалу корпусу, причому довжини вказаних виступів LП і відповідних їм прорізів вибрані з різними значеннями із інтервалу d≤LП<LK, де LK - максимальна довжина корпусу.

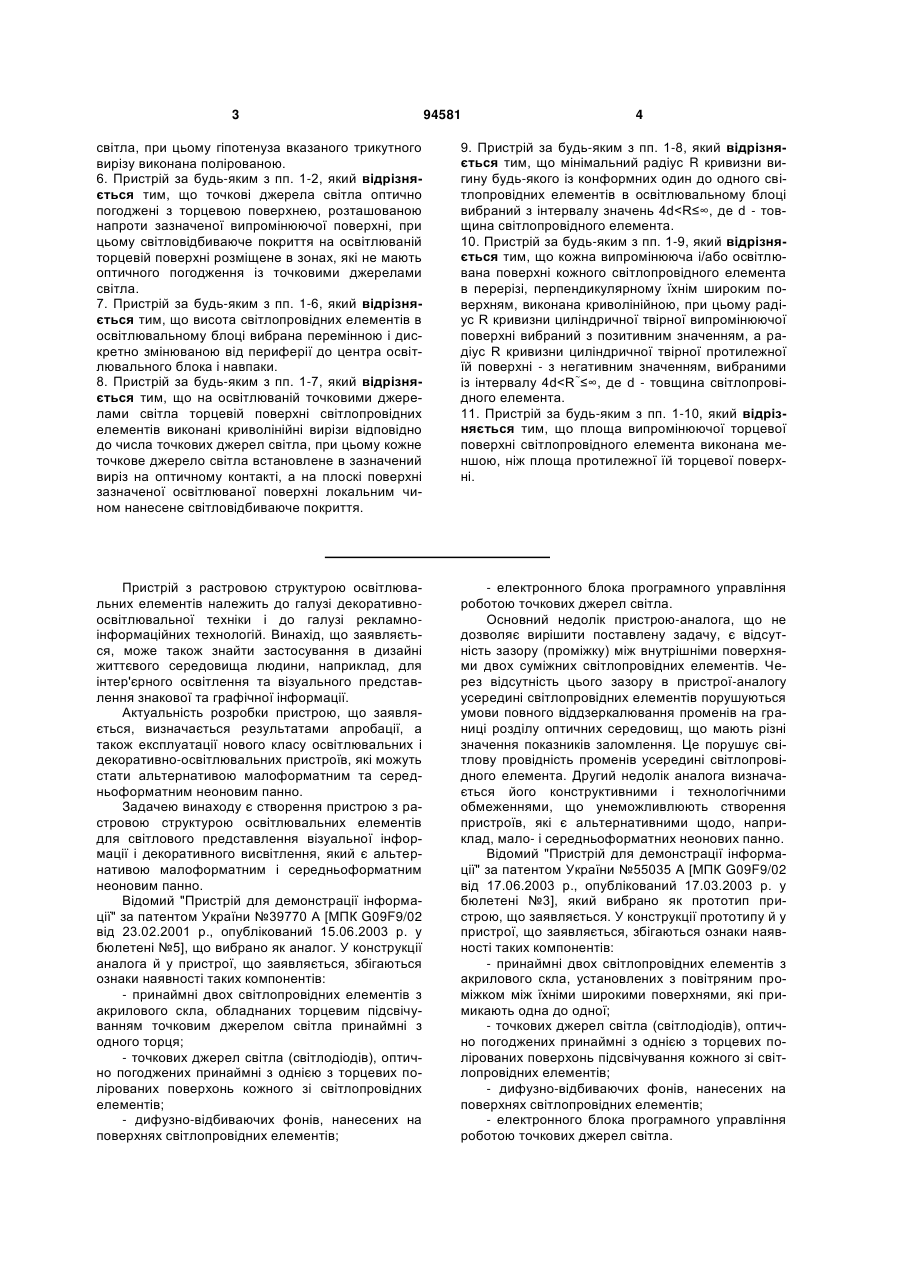

5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що освітлювальна торцева поверхня світлопровідного елемента, яка розташована напроти її випромінюючої поверхні, оснащена принаймні одним додатковим вирізом у вигляді прямокутного трикутника, малий катет якого оптично погоджений із додатковим точковим джерелом світла, при цьому гіпотенуза вказаного трикутного вирізу виконана полірованою.

6. Пристрій за будь-яким з пп. 1-2, який відрізняється тим, що точкові джерела світла оптично погоджені з торцевою поверхнею, розташованою напроти зазначеної випромінюючої поверхні, при цьому світловідбиваюче покриття на освітлюваній торцевій поверхні розміщене в зонах, які не мають оптичного погодження із точковими джерелами світла.

7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що висота світлопровідних елементів в освітлювальному блоці вибрана перемінною і дискретно змінюваною від периферії до центра освітлювального блока і навпаки.

8. Пристрій за будь-яким з пп. 1-7, який відрізняється тим, що на освітлюваній точковими джерелами світла торцевій поверхні світлопровідних елементів виконані криволінійні вирізи відповідно до числа точкових джерел світла, при цьому кожне точкове джерело світла встановлене в зазначений виріз на оптичному контакті, а на плоскі поверхні зазначеної освітлюваної поверхні локальним чином нанесене світловідбиваюче покриття.

9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що мінімальний радіус R кривизни вигину будь-якого із конформних один до одного світлопровідних елементів в освітлювальному блоці вибраний з інтервалу значень 4d<R≤∞, де d - товщина світлопровідного елемента.

10. Пристрій за будь-яким з пп. 1-9, який відрізняється тим, що кожна випромінююча і/або освітлювана поверхні кожного світлопровідного елемента в перерізі, перпендикулярному їхнім широким поверхням, виконана криволінійною, при цьому радіус R кривизни циліндричної твірної випромінюючої поверхні вибраний з позитивним значенням, а радіус R кривизни циліндричної твірної протилежної їй поверхні - з негативним значенням, вибраними із інтервалу 4d<R~≤∞, де d - товщина світлопровідного елемента.

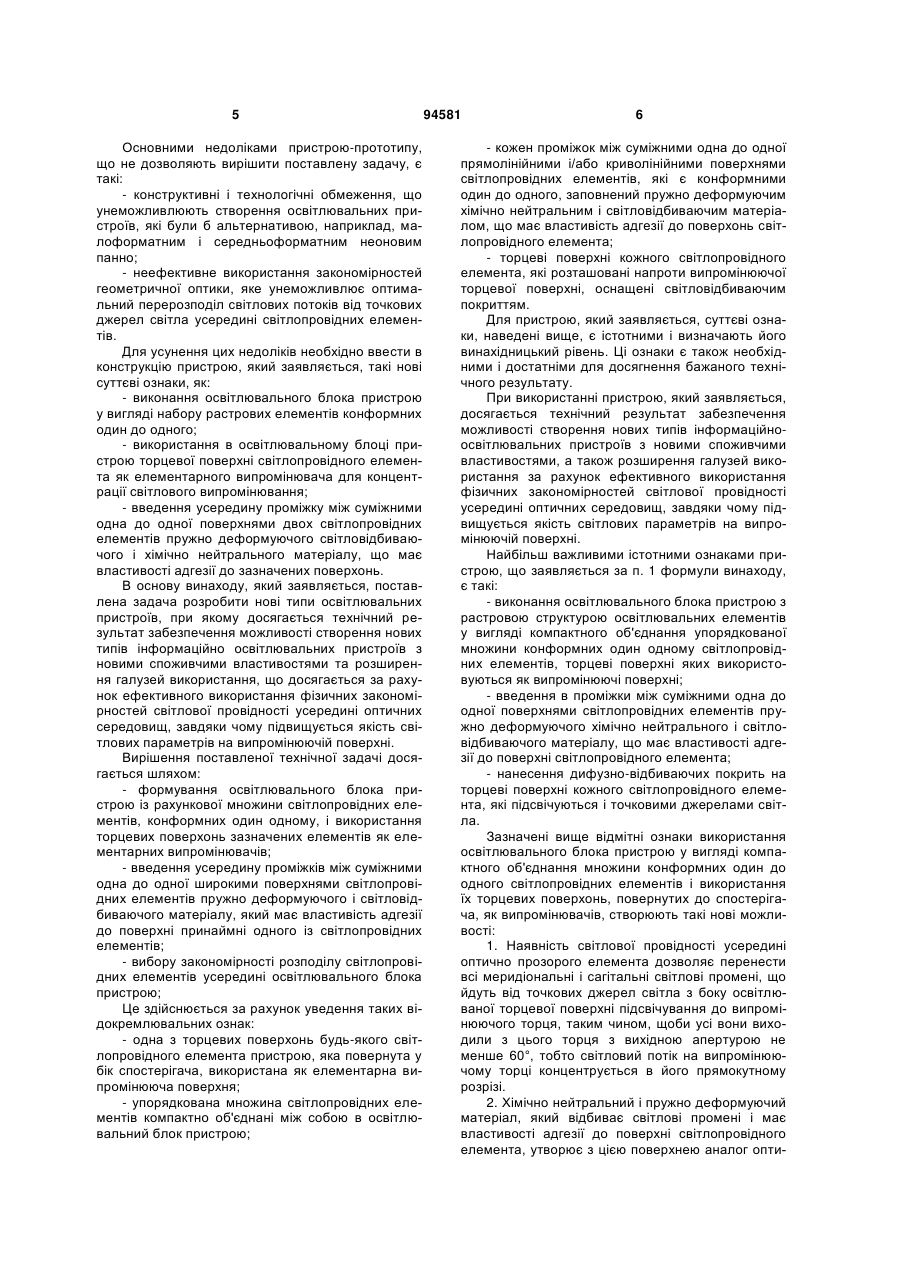

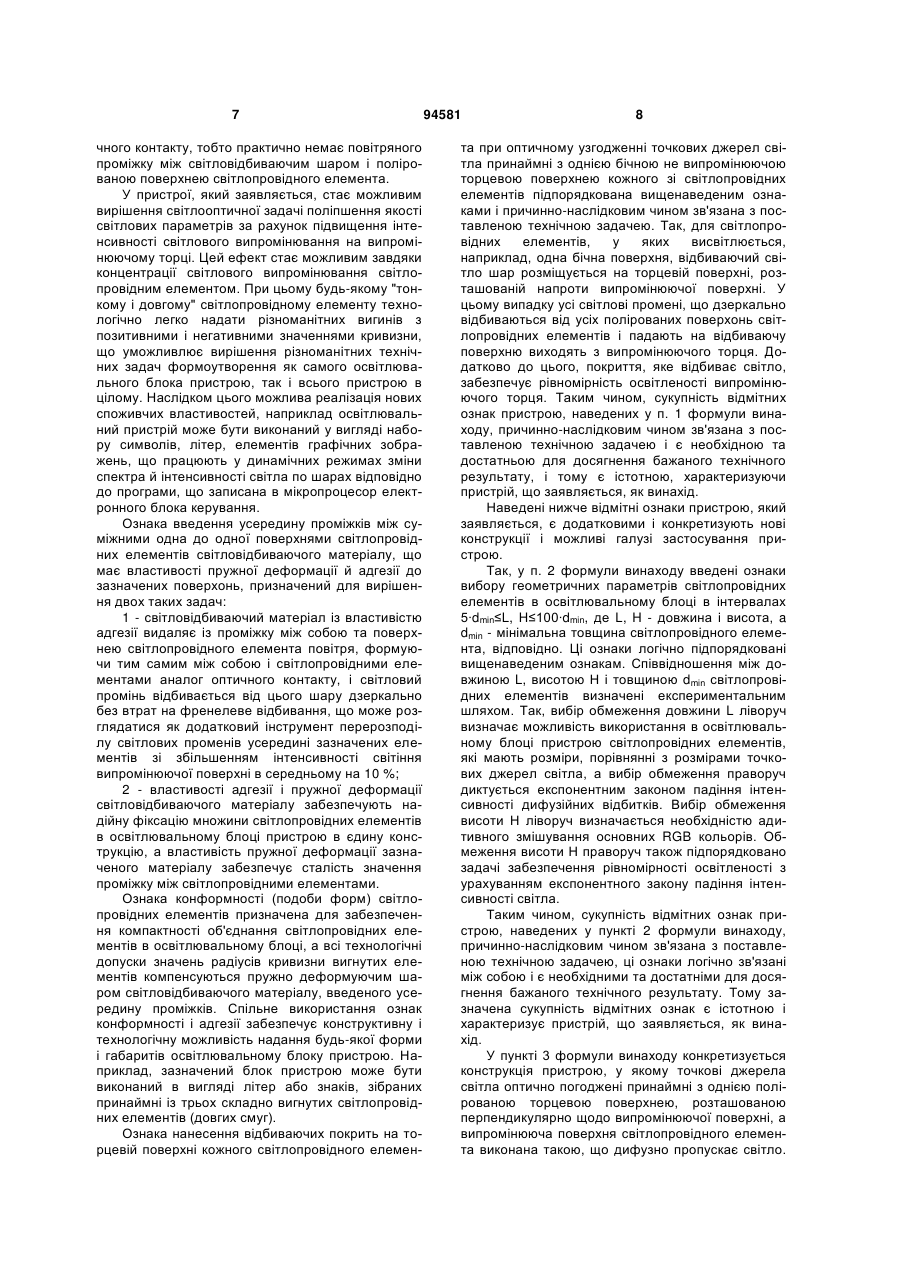

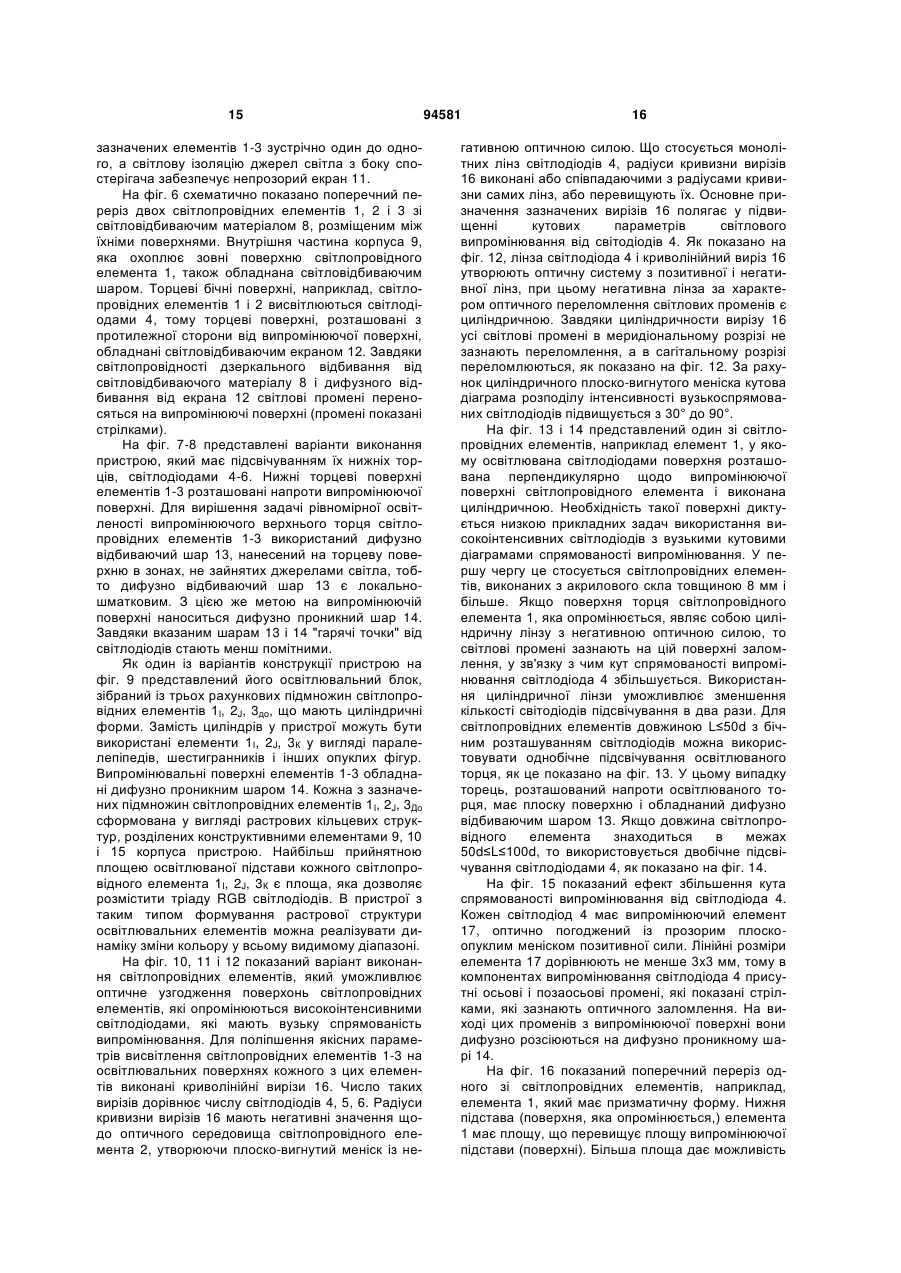

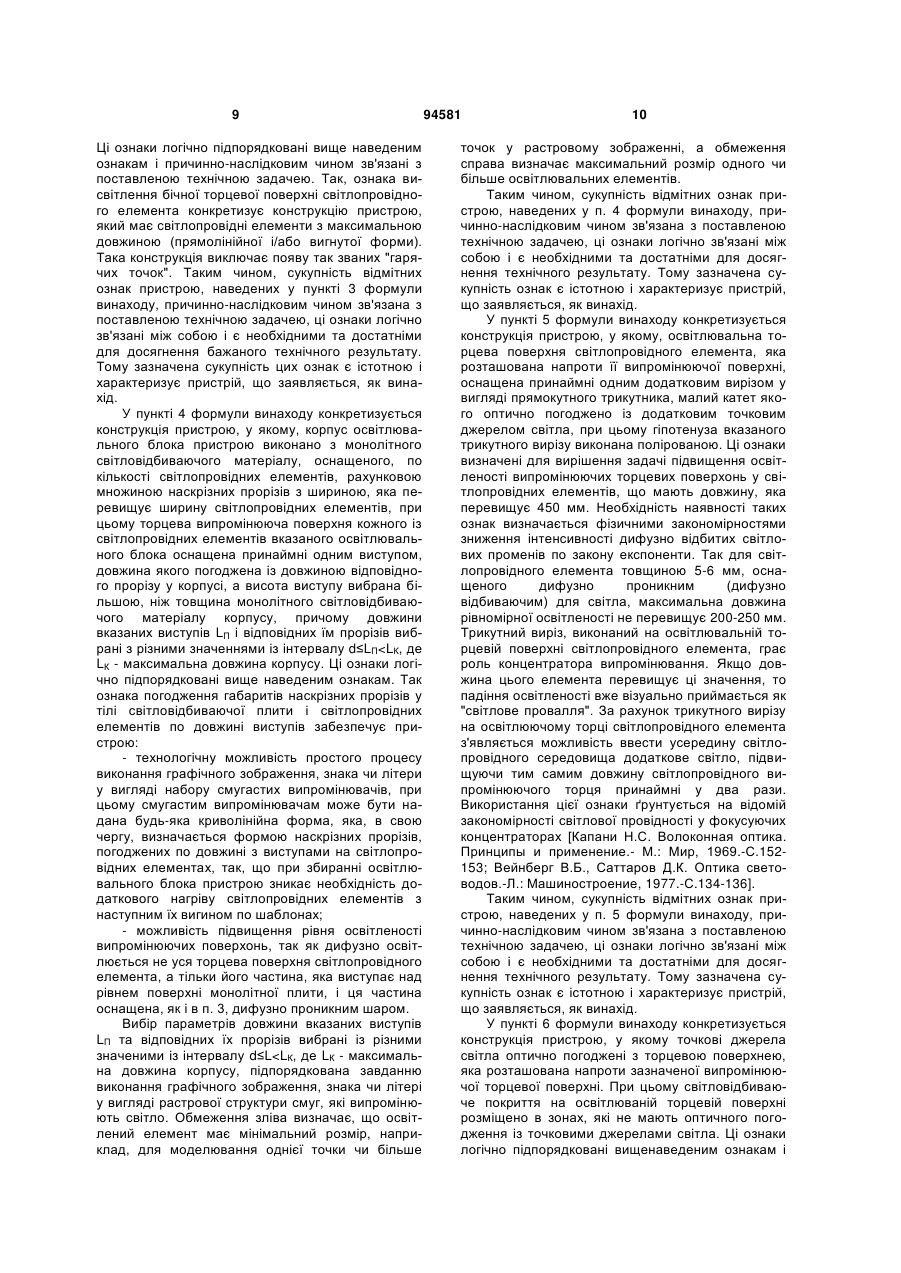

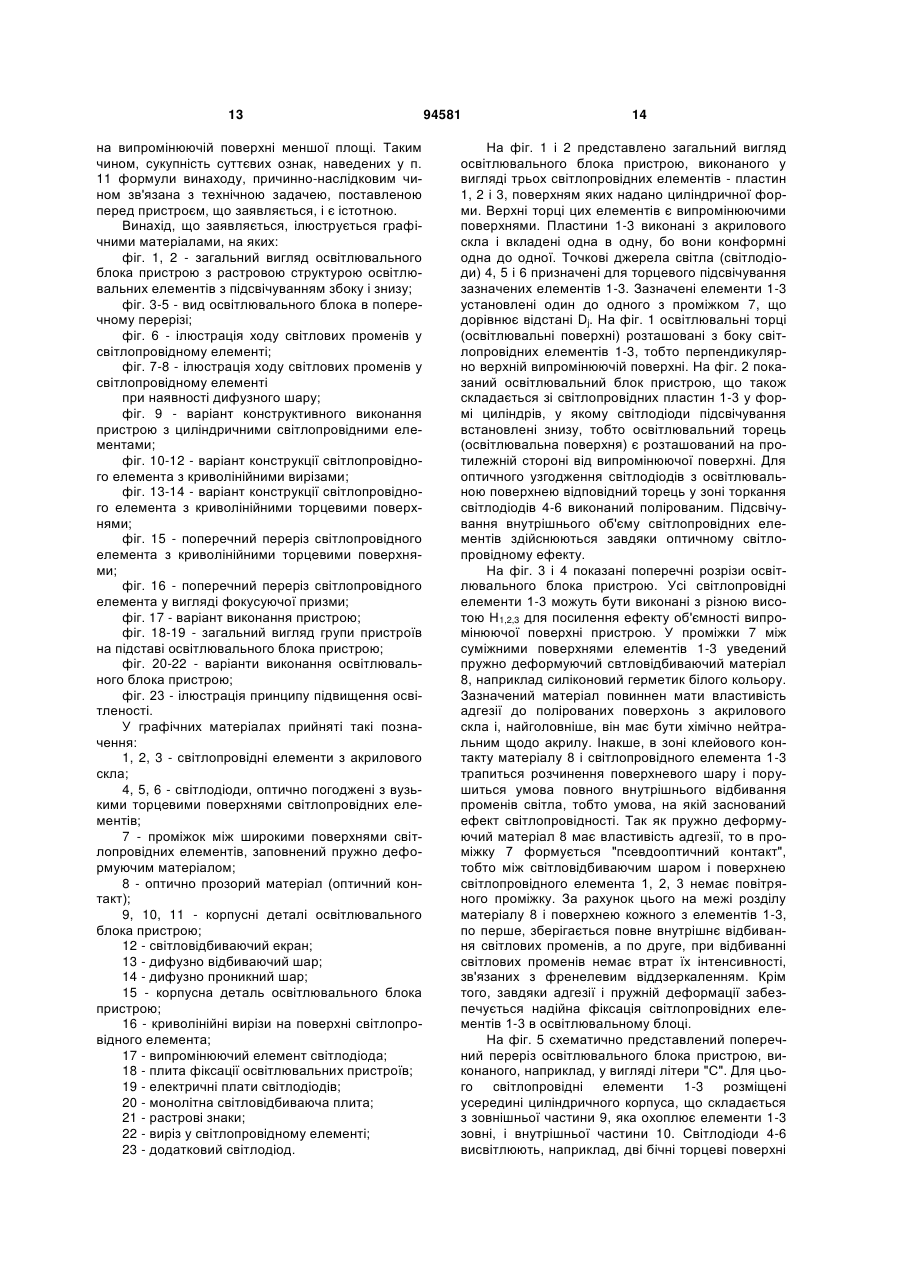

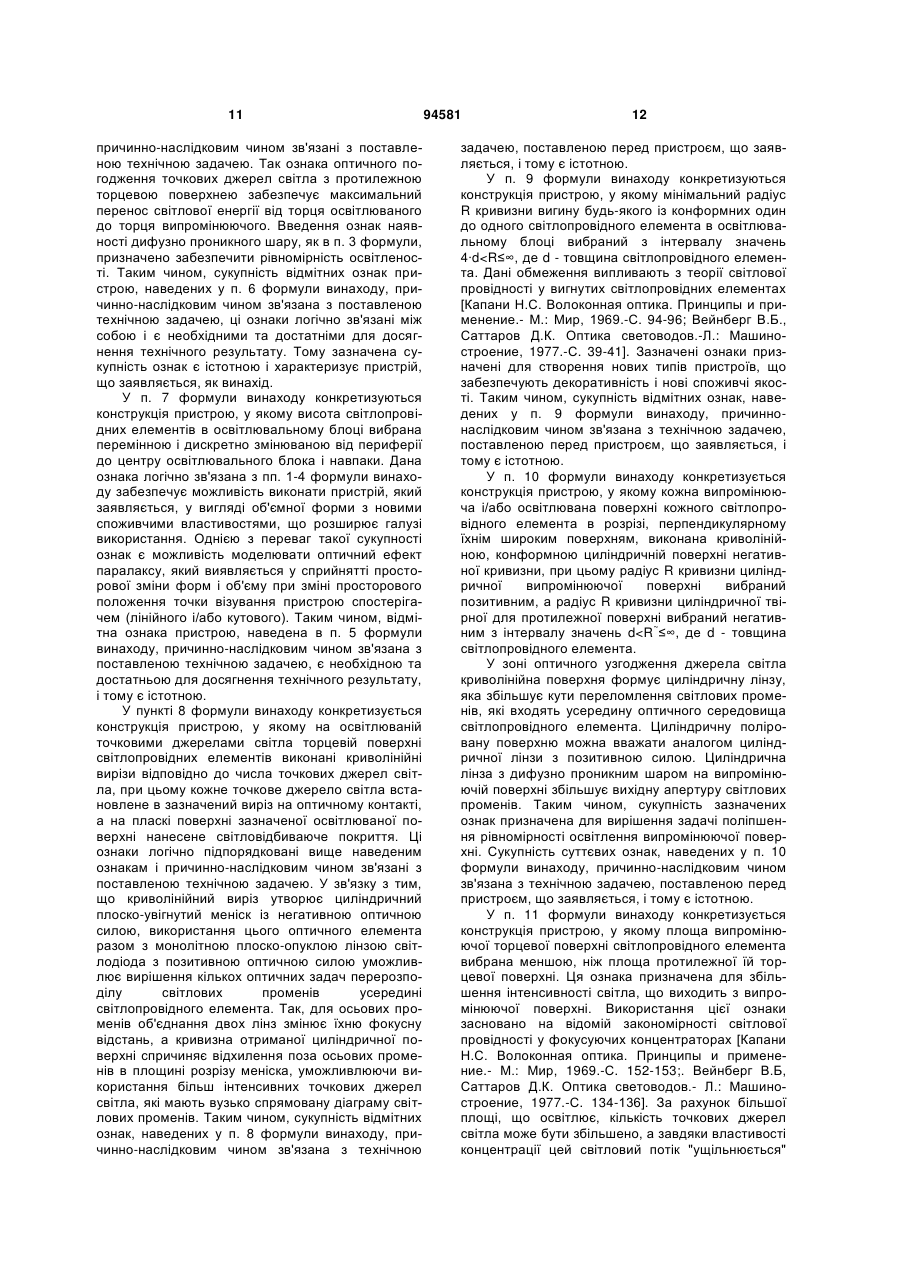

11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що площа випромінюючої торцевої поверхні світлопровідного елемента виконана меншою, ніж площа протилежної їй торцевої поверхні.
