Маховичний двигун внутрішнього згоряння
Номер патенту: 37548
Опубліковано: 15.05.2001
Формула / Реферат
Маховичний двигун внутрішнього згоряння, який містить блок циліндрів з поршяями, які поступово рухаються в них, головки блока, впускний та випускний трубопроводи, систему живлення та інші елементи, який відрізняється тим , що блок виконано у вигляді рівномірно розташованих по колу циліндрів і в зборі з головками блока, поршнями та іншими деталями утворює порожнистий маховик, який опирається поршнями через пружинні повідки на похилі диски двох валів відбору потужності, які установлені в підшипниках кронштейнів рами так, що їх осі обертання лежать в одній площині і перетинаються всередині маховика, при обертанні якого поршні сусідніх циліндрів, які з'єднані з різними валами відбору потужності, рухаються взаємно протилежно.
Текст

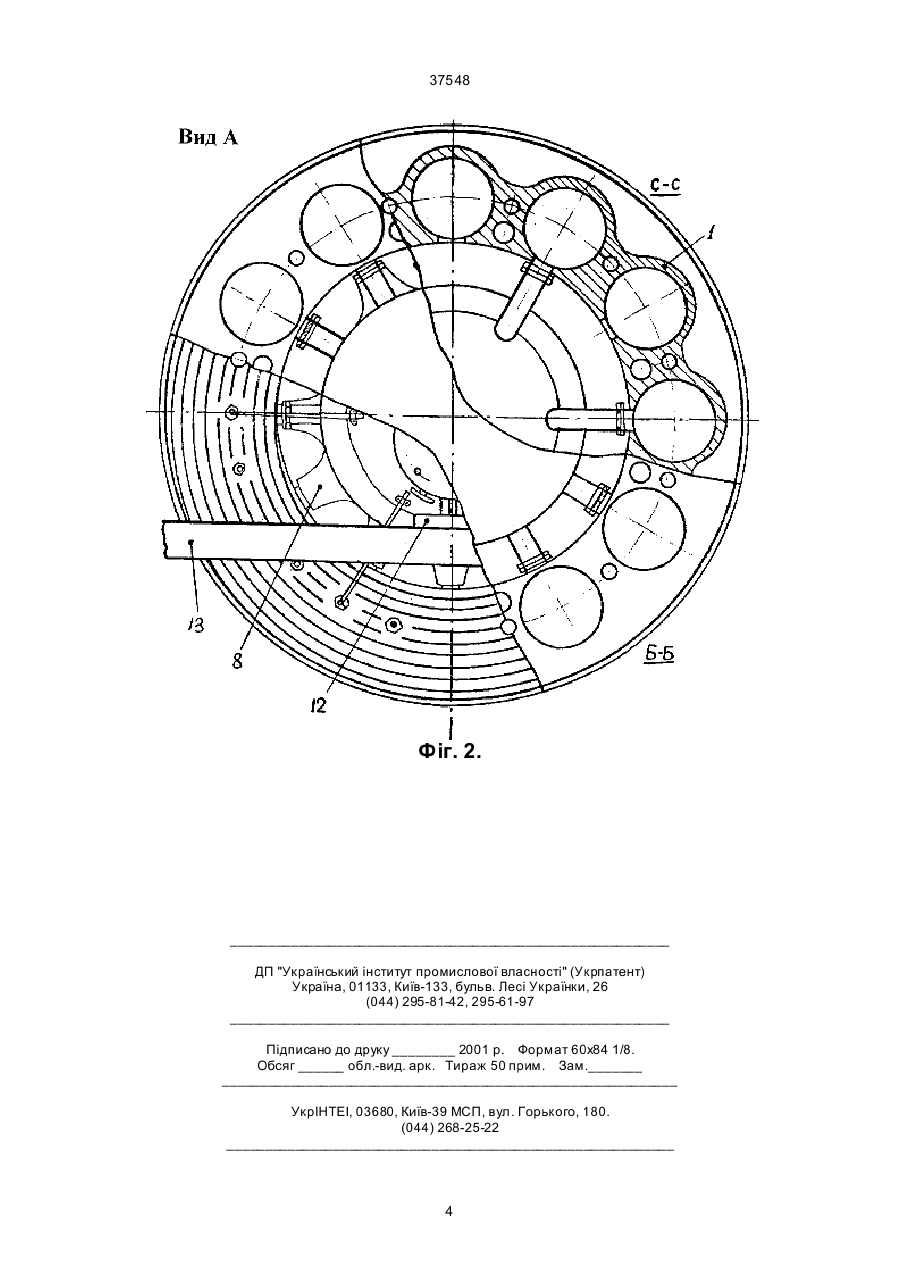

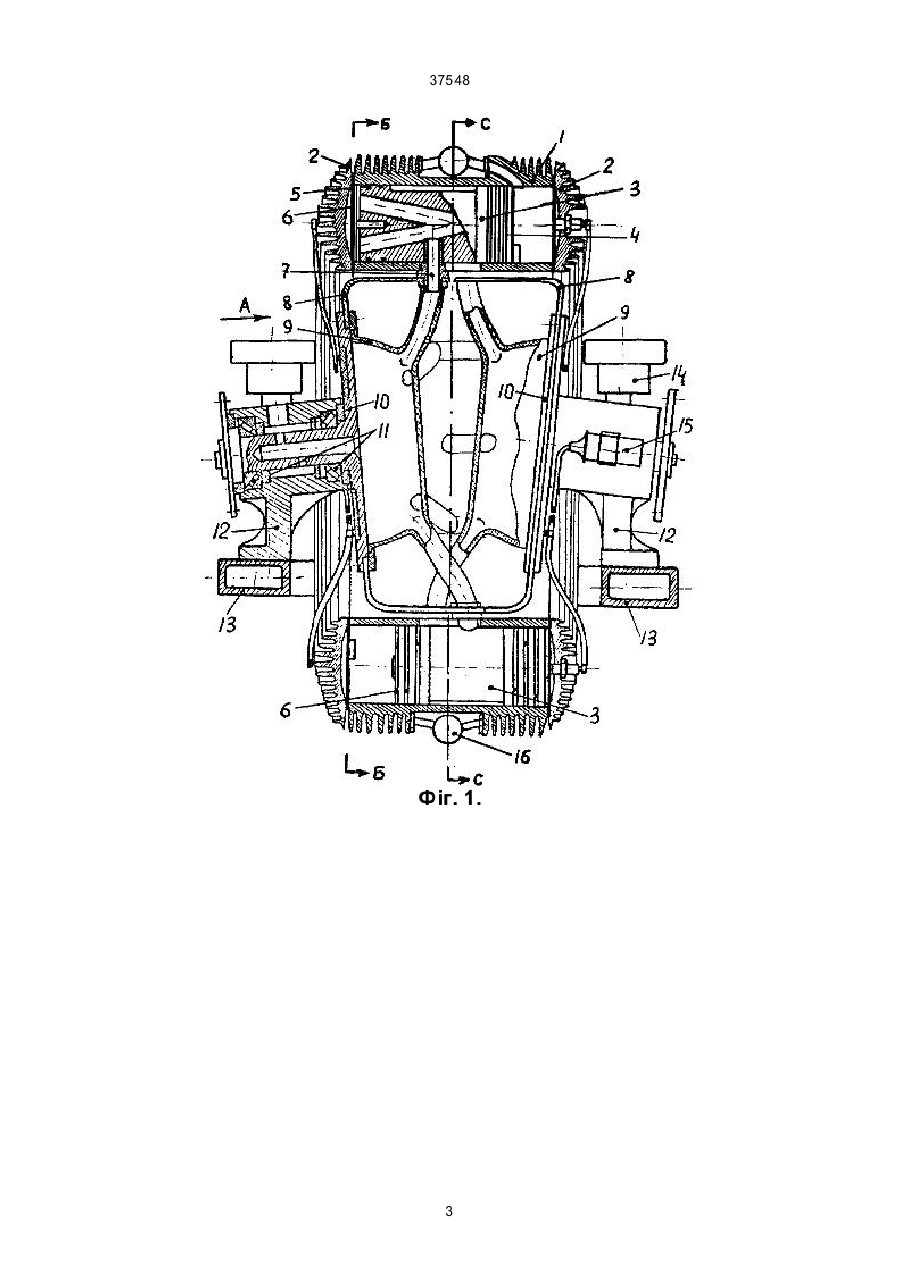

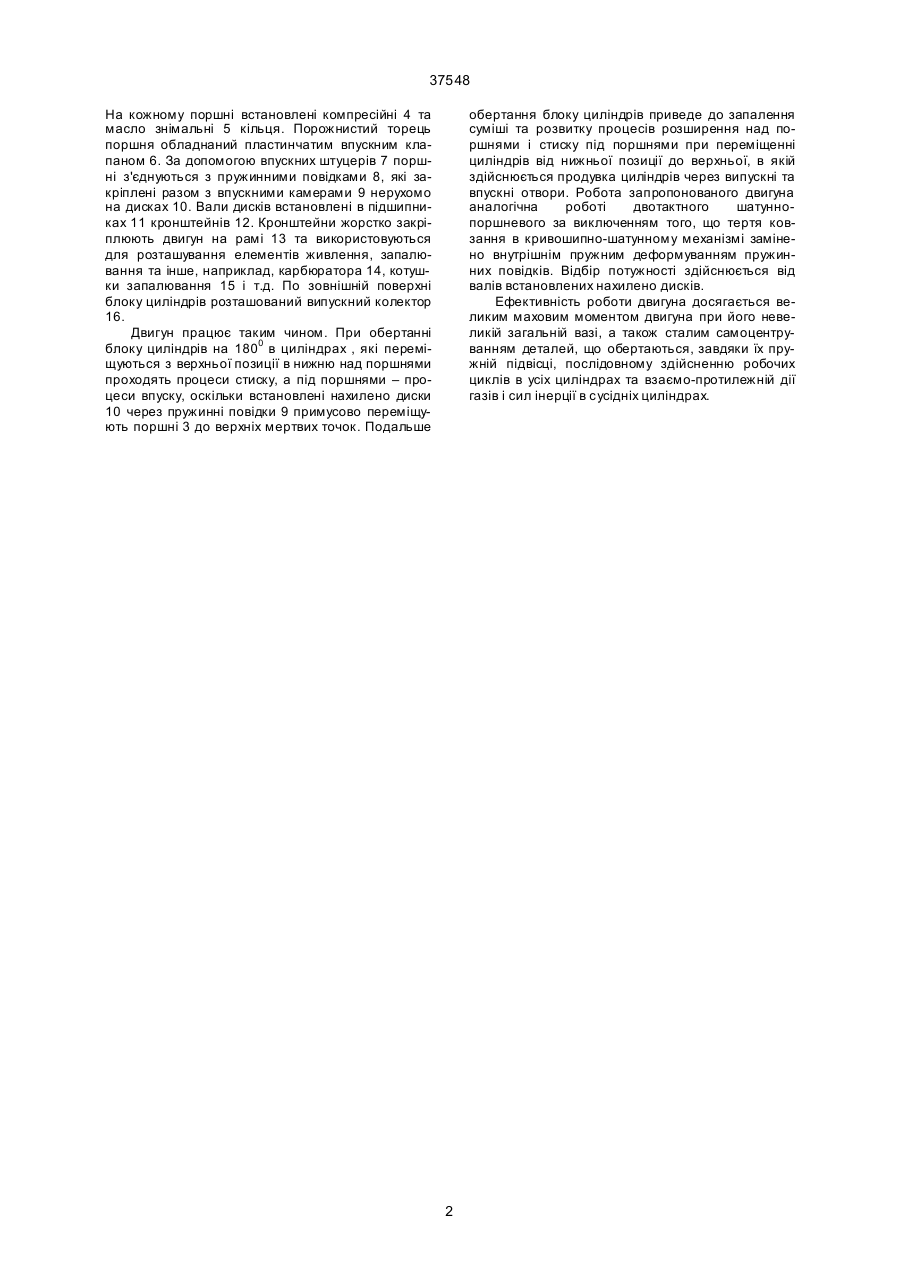

Маховичний двигун внутрішнього згоряння, який містить блок циліндрів з поршнями, які поступово рухаються в них, головки блока, впускний та випускний трубопроводи, систему живлення та 37548 На кожному поршні встановлені компресійні 4 та масло знімальні 5 кільця. Порожнистий торець поршня обладнаний пластинчатим впускним клапаном 6. За допомогою впускних штуцерів 7 поршні з'єднуються з пружинними повідками 8, які закріплені разом з впускними камерами 9 нерухомо на дисках 10. Вали дисків встановлені в підшипниках 11 кронштейнів 12. Кронштейни жорстко закріплюють двигун на рамі 13 та використовуються для розташування елементів живлення, запалювання та інше, наприклад, карбюратора 14, котушки запалювання 15 і т.д. По зовнішній поверхні блоку циліндрів розташований випускний колектор 16. Двигун працює таким чином. При обертанні блоку циліндрів на 1800 в циліндрах , які переміщуються з верхньої позиції в нижню над поршнями проходять процеси стиску, а під поршнями – процеси впуску, оскільки встановлені нахилено диски 10 через пружинні повідки 9 примусово переміщують поршні 3 до верхніх мертвих точок. Подальше обертання блоку циліндрів приведе до запалення суміші та розвитку процесів розширення над поршнями і стиску під поршнями при переміщенні циліндрів від нижньої позиції до верхньої, в якій здійснюється продувка циліндрів через випускні та впускні отвори. Робота запропонованого двигуна аналогічна роботі двотактного шатуннопоршневого за виключенням того, що тертя ковзання в кривошипно-шатунному механізмі замінено внутрішнім пружним деформуванням пружинних повідків. Відбір потужності здійснюється від валів встановлених нахилено дисків. Ефективність роботи двигуна досягається великим маховим моментом двигуна при його невеликій загальній вазі, а також сталим самоцентруванням деталей, що обертаються, завдяки їх пружній підвісці, послідовному здійсненню робочих циклів в усіх циліндрах та взаємо-протилежній дії газів і сил інерції в сусідніх циліндрах. 2 37548 Фіг. 1. 3 37548 Фіг. 2. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFlywheel type combustion engine
Автори англійськоюRebenko Ivan Maksymovych, Rebenko Vktor Ivanovych
Назва патенту російськоюМаховичный двигатель внутреннего сгорания
Автори російськоюРебенко Иван Максимович, Ребенко Виктор Иванович
МПК / Мітки
МПК: F02B 53/00, F02B 55/00
Мітки: внутрішнього, згоряння, маховичний, двигун
Код посилання
