Пристрій з растровою структурою знаків і/або літер

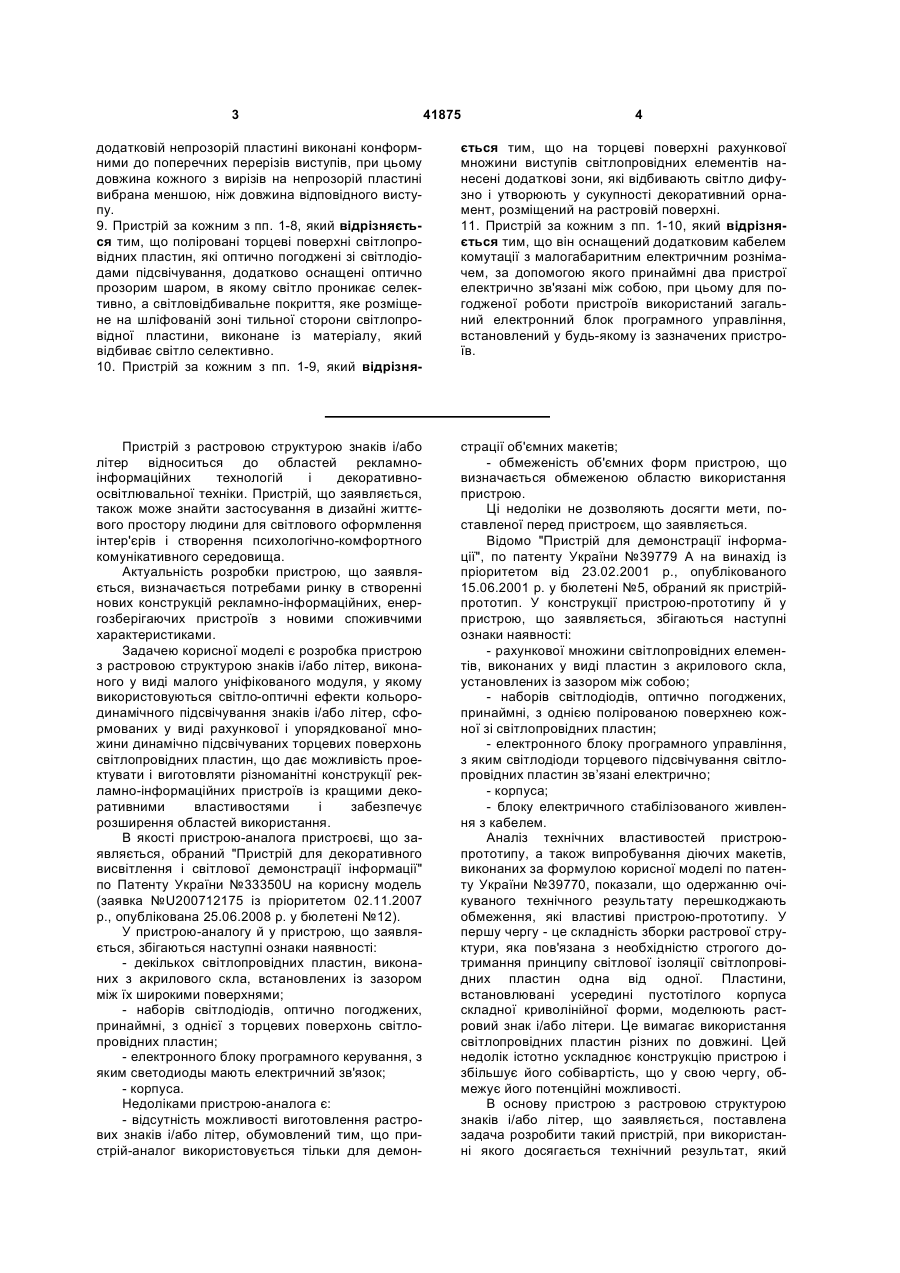

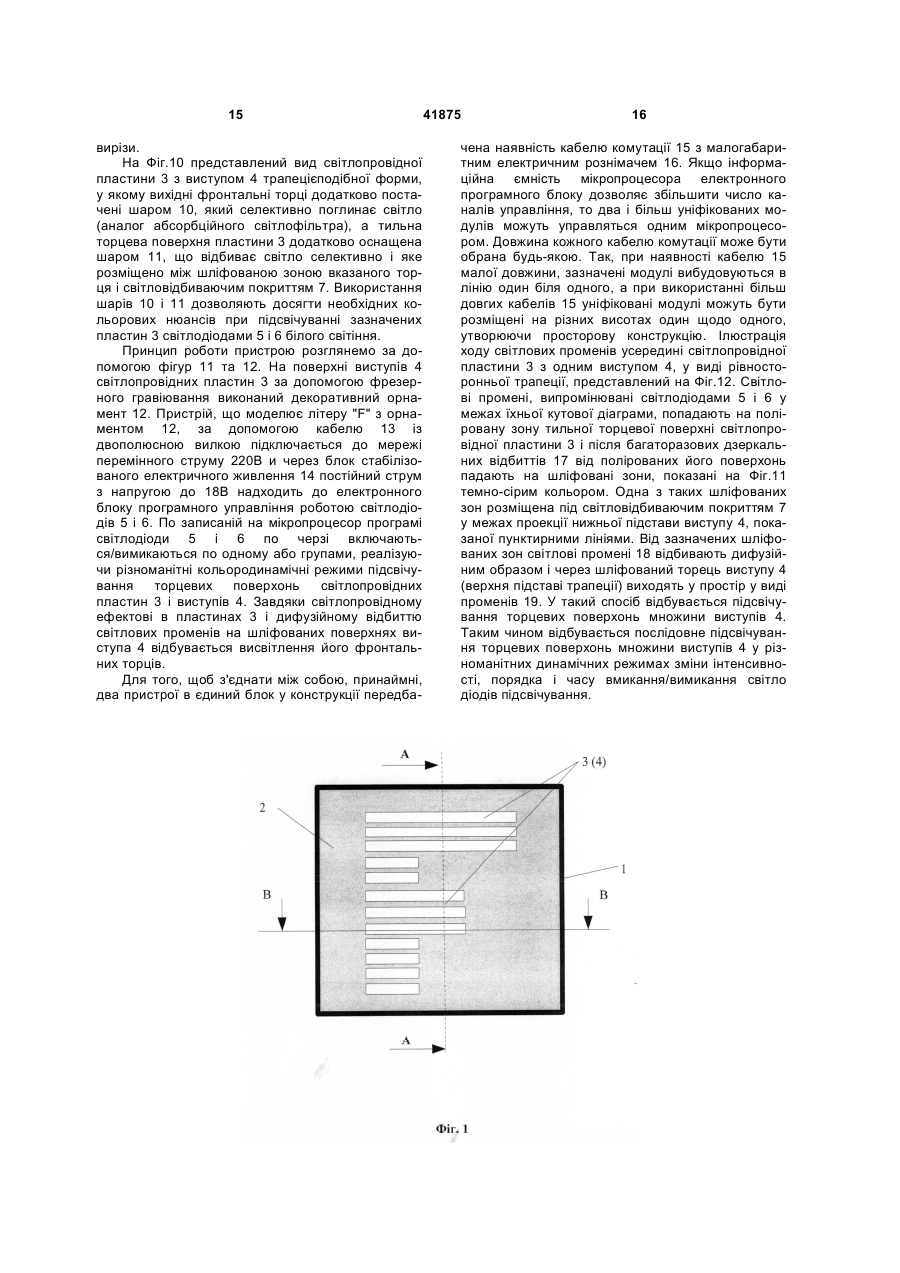

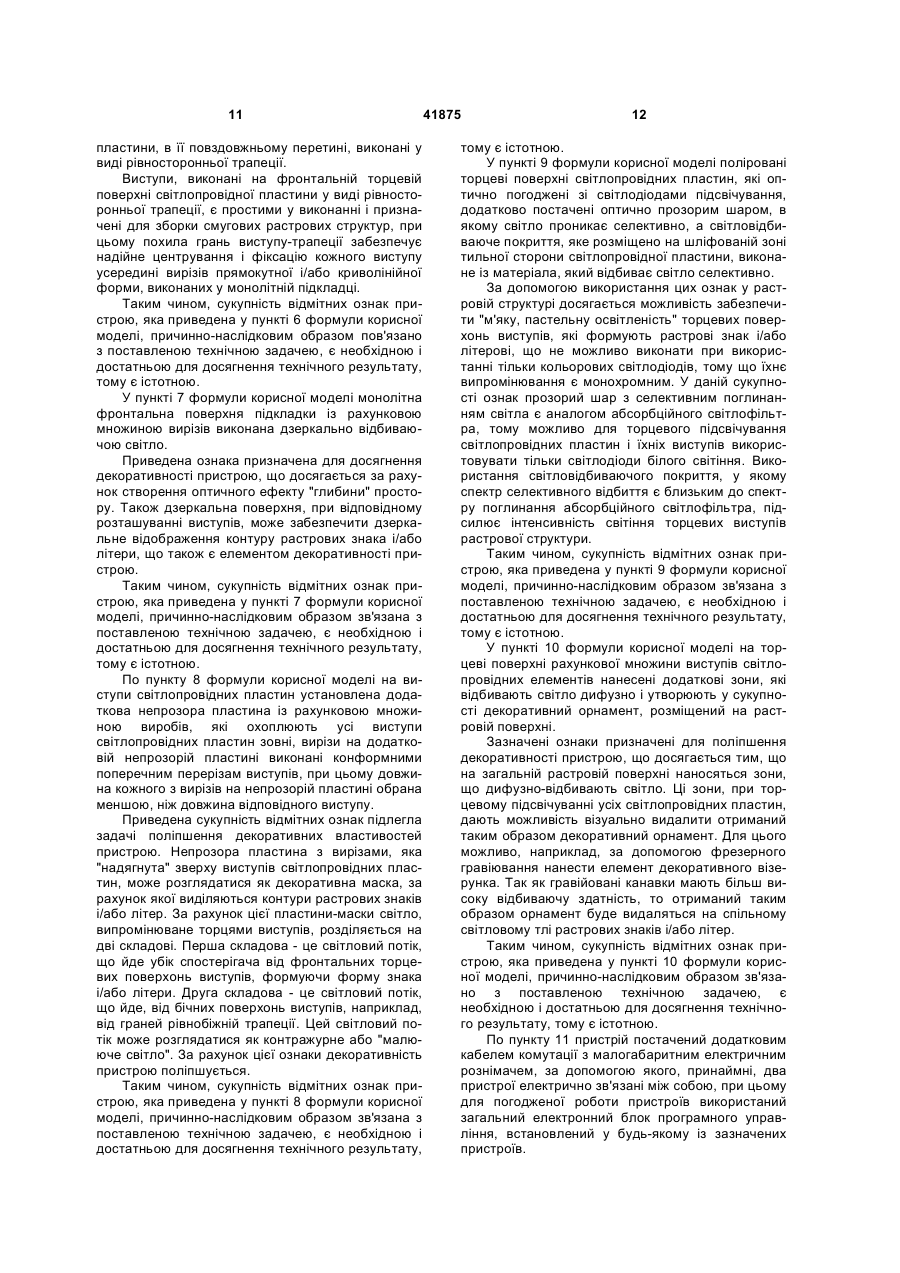

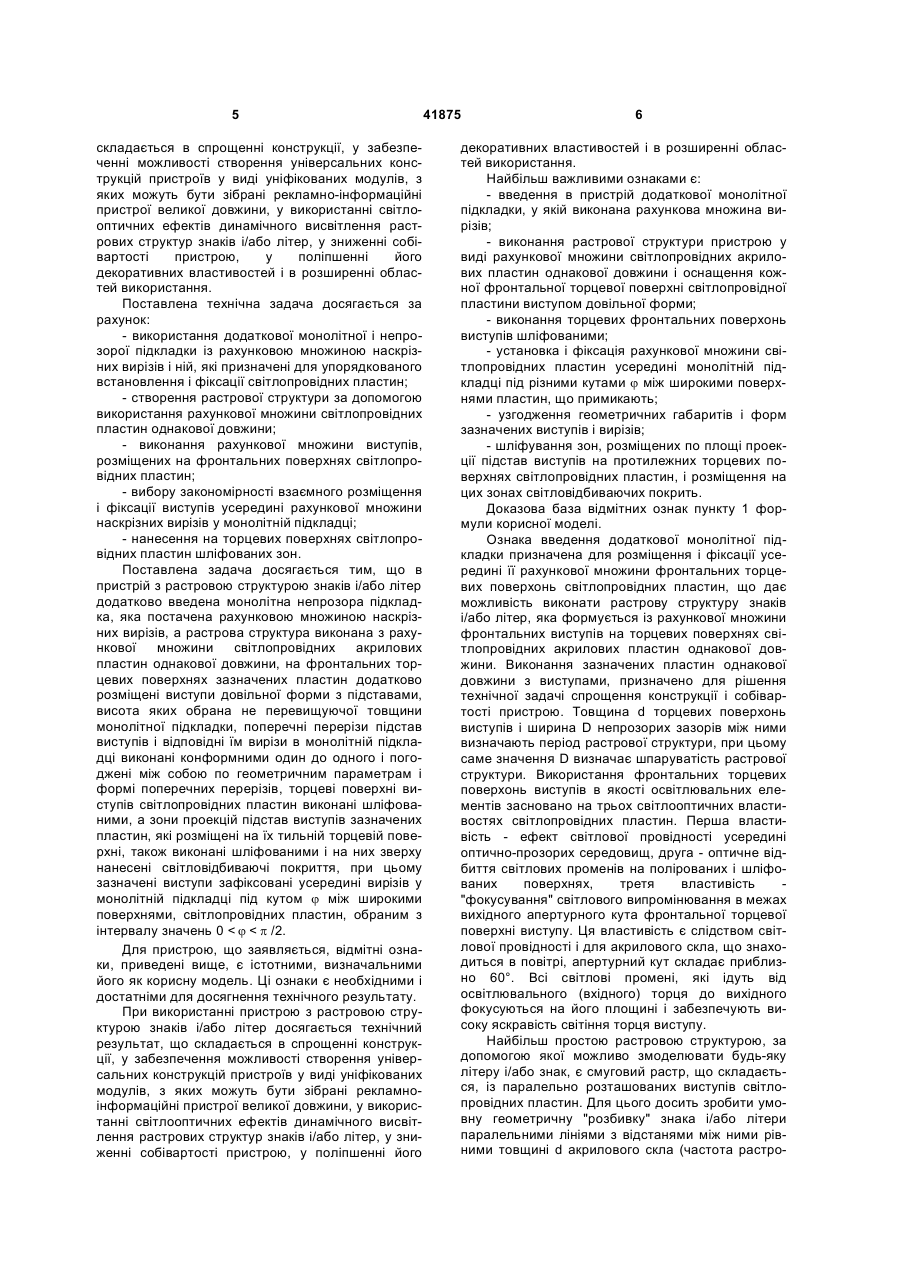

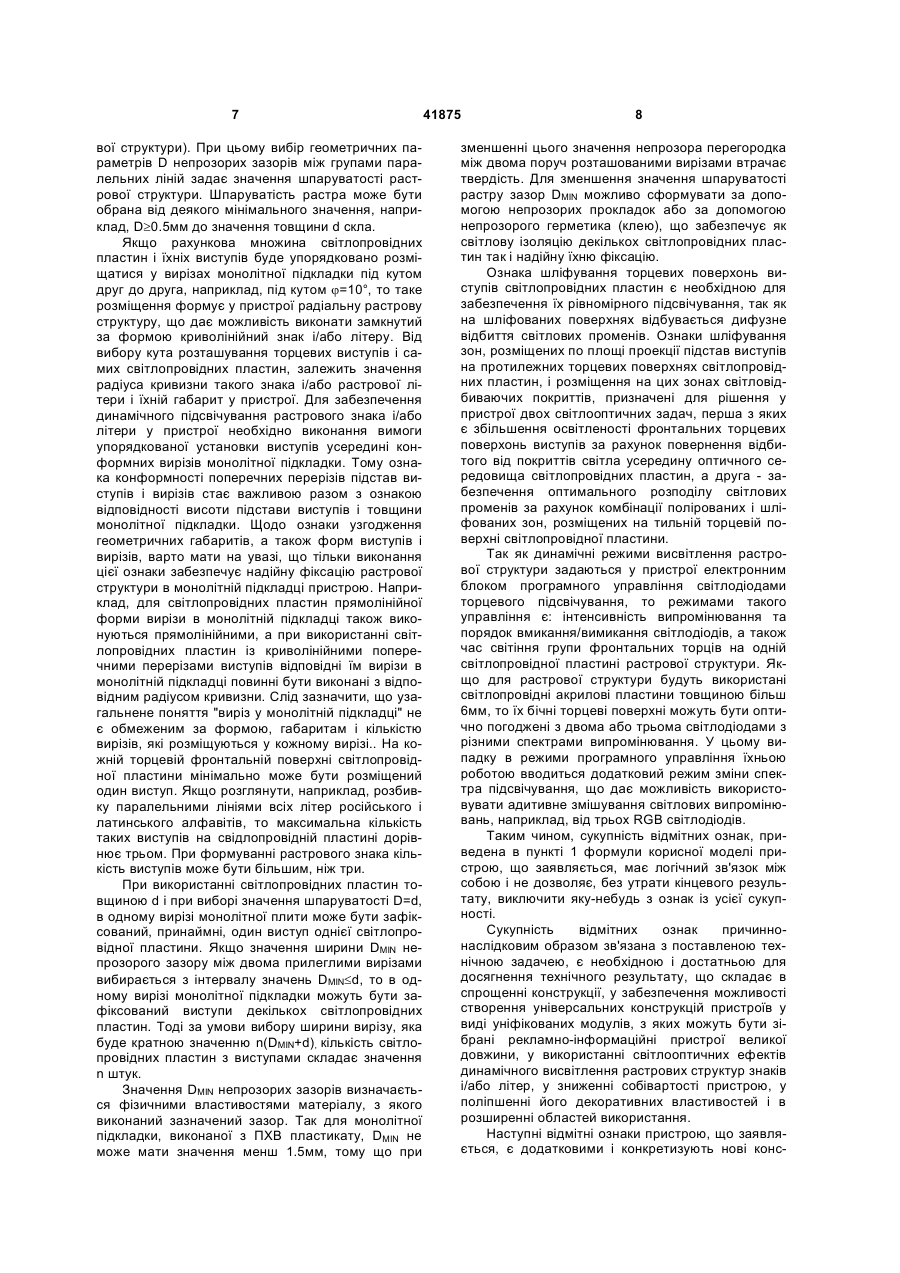

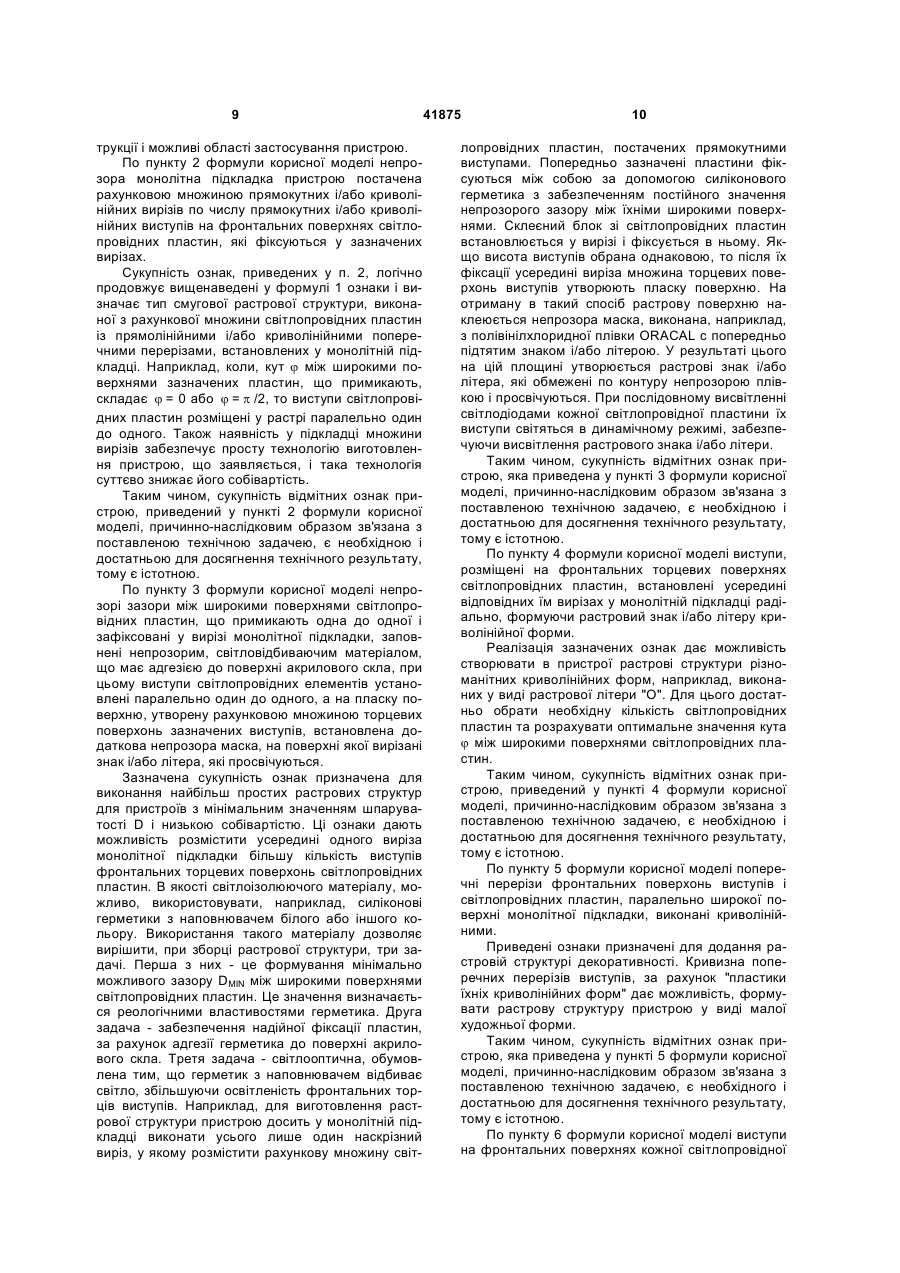

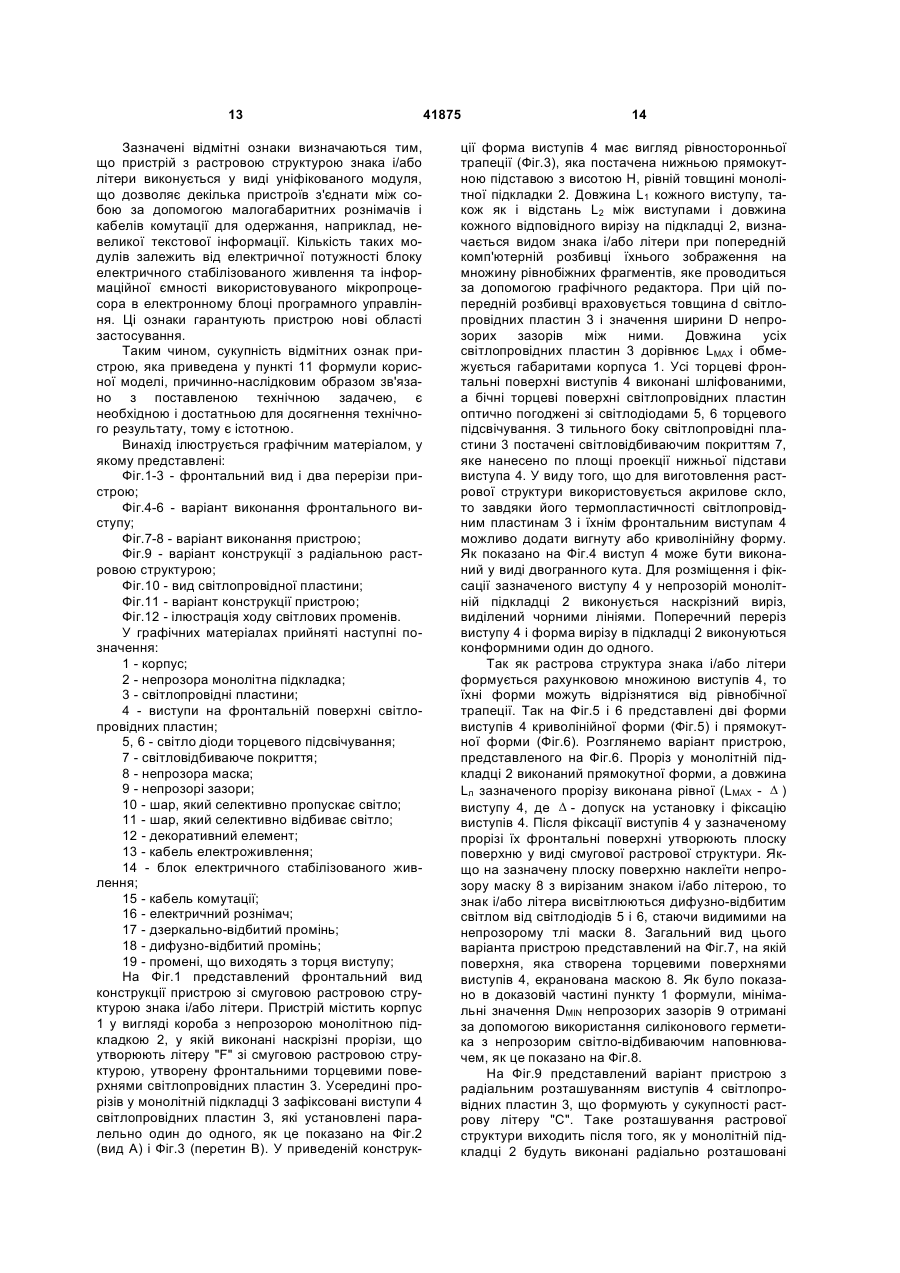

1. Пристрій з растровою структурою знаків і/або літер, що містить корпус з розміщеною усередині рахунковою множиною світлопровідних елементів, установлених із зазором між їх широкими поверхнями, які примикають, утворюючи растрову структуру, набори світлодіодів, оптично погоджених принаймні з однією полірованою торцевою поверхнею кожної зі світлопровідних пластин, електронний блок програмного управління, з яким світлодіоди електрично зв'язані, а також блок стабілізованого електричного живлення з кабелем, який відрізняється тим, що в пристій додатково введена монолітна непрозора підкладка, яка оснащена рахунковою множиною наскрізних вирізів, а растрова структура виконана з рахункової множини світлопровідних акрилових пластин однакової довжини, на фронтальних торцевих поверхнях зазначених пластин додатково розміщені виступи довільної форми з підставами, вибрана висота яких не перевищує товщини монолітної підкладки, поперечні перерізи підстав виступів і відповідні їм вирізи в монолітній підкладці виконані конформними один до одного і погоджені між собою за геометричними параметрами і формою поперечних перерізів, торцеві поверхні виступів світлопровідних пластин виконані шліфованими, а зони проекцій підстав виступів зазначених пластин, які розміщені на їх тильній торцевій поверхні, також виконані шліфованими і на них зверху нанесені світловідбивальні покриття, при цьому зазначені виступи зафіксовані усередині вирізів у монолітній підкладці під кутом φ між широкими поверхнями світлопровідних пластин, вибраним з інтервалу значень 0 £ j £ π/ 2 . 2 (19) 1 3 41875 4 додатковій непрозорій пластині виконані конформними до поперечних перерізів виступів, при цьому довжина кожного з вирізів на непрозорій пластині вибрана меншою, ніж довжина відповідного виступу. 9. Пристрій за кожним з пп. 1-8, який відрізняється тим, що поліровані торцеві поверхні світлопровідних пластин, які оптично погоджені зі світлодіодами підсвічування, додатково оснащені оптично прозорим шаром, в якому світло проникає селективно, а світловідбивальне покриття, яке розміщене на шліфованій зоні тильної сторони світлопровідної пластини, виконане із матеріалу, який відбиває світло селективно. 10. Пристрій за кожним з пп. 1-9, який відрізня ється тим, що на торцеві поверхні рахункової множини виступів світлопровідних елементів нанесені додаткові зони, які відбивають світло дифузно і утворюють у сукупності декоративний орнамент, розміщений на растровій поверхні. 11. Пристрій за кожним з пп. 1-10, який відрізняється тим, що він оснащений додатковим кабелем комутації з малогабаритним електричним рознімачем, за допомогою якого принаймні два пристрої електрично зв'язані між собою, при цьому для погодженої роботи пристроїв використаний загальний електронний блок програмного управління, встановлений у будь-якому із зазначених пристроїв. Пристрій з растровою структурою знаків і/або літер відноситься до областей рекламноінформаційних технологій і декоративноосвітлювальної техніки. Пристрій, що заявляється, також може знайти застосування в дизайні життєвого простору людини для світлового оформлення інтер'єрів і створення психологічно-комфортного комунікативного середовища. Актуальність розробки пристрою, що заявляється, визначається потребами ринку в створенні нових конструкцій рекламно-інформаційних, енергозберігаючих пристроїв з новими споживчими характеристиками. Задачею корисної моделі є розробка пристрою з растровою структурою знаків і/або літер, виконаного у виді малого уніфікованого модуля, у якому використовуються світло-оптичні ефекти кольородинамічного підсвічування знаків і/або літер, сформованих у виді рахункової і упорядкованої множини динамічно підсвічуваних торцевих поверхонь світлопровідних пластин, що дає можливість проектувати і виготовляти різноманітні конструкції рекламно-інформаційних пристроїв із кращими декоративними властивостями і забезпечує розширення областей використання. В якості пристрою-аналога пристроєві, що заявляється, обраний "Пристрій для декоративного висвітлення і світлової демонстрації інформації" по Патенту України №33350U на корисну модель (заявка №U200712175 із пріоритетом 02.11.2007 p., опублікована 25.06.2008 р. у бюлетені №12). У пристрою-аналогу й у пристрою, що заявляється, збігаються наступні ознаки наявності: - декількох світлопровідних пластин, виконаних з акрилового скла, встановлених із зазором між їх широкими поверхнями; - наборів світлодіодів, оптично погоджених, принаймні, з однієї з торцевих поверхонь світлопровідних пластин; - електронного блоку програмного керування, з яким светодиоды мають електричний зв'язок; - корпуса. Недоліками пристрою-аналога є: - відсутність можливості виготовлення растрових знаків і/або літер, обумовлений тим, що пристрій-аналог використовується тільки для демон страції об'ємних макетів; - обмеженість об'ємних форм пристрою, що визначається обмеженою областю використання пристрою. Ці недоліки не дозволяють досягти мети, поставленої перед пристроєм, що заявляється. Відомо "Пристрій для демонстрації інформації", по патенту України №39779 А на винахід із пріоритетом від 23.02.2001 p., опублікованого 15.06.2001 р. у бюлетені №5, обраний як пристрійпрототип. У конструкції пристрою-прототипу й у пристрою, що заявляється, збігаються наступні ознаки наявності: - рахункової множини світлопровідних елементів, виконаних у виді пластин з акрилового скла, установлених із зазором між собою; - наборів світлодіодів, оптично погоджених, принаймні, з однією полірованою поверхнею кожної зі світлопровідних пластин; - електронного блоку програмного управління, з яким світлодіоди торцевого підсвічування світлопровідних пластин зв’язані електрично; - корпуса; - блоку електричного стабілізованого живлення з кабелем. Аналіз технічних властивостей пристроюпрототипу, а також випробування діючих макетів, виконаних за формулою корисної моделі по патенту України №39770, показали, що одержанню очікуваного технічного результату перешкоджають обмеження, які властиві пристрою-прототипу. У першу чергу - це складність зборки растрової структури, яка пов'язана з необхідністю строгого дотримання принципу світлової ізоляції світлопровідних пластин одна від одної. Пластини, встановлювані усередині пустотілого корпуса складної криволінійної форми, моделюють растровий знак і/або літери. Це вимагає використання світлопровідних пластин різних по довжині. Цей недолік істотно ускладнює конструкцію пристрою і збільшує його собівартість, що у свою чергу, обмежує його потенційні можливості. В основу пристрою з растровою структурою знаків і/або літер, що заявляється, поставлена задача розробити такий пристрій, при використанні якого досягається технічний результат, який 5 складається в спрощенні конструкції, у забезпеченні можливості створення універсальних конструкцій пристроїв у виді уніфікованих модулів, з яких можуть бути зібрані рекламно-інформаційні пристрої великої довжини, у використанні світлооптичних ефектів динамічного висвітлення растрових структур знаків і/або літер, у зниженні собівартості пристрою, у поліпшенні його декоративних властивостей і в розширенні областей використання. Поставлена технічна задача досягається за рахунок: - використання додаткової монолітної і непрозорої підкладки із рахунковою множиною наскрізних вирізів і ній, які призначені для упорядкованого встановлення і фіксації світлопровідних пластин; - створення растрової структури за допомогою використання рахункової множини світлопровідних пластин однакової довжини; - виконання рахункової множини виступів, розміщених на фронтальних поверхнях світлопровідних пластин; - вибору закономірності взаємного розміщення і фіксації виступів усередині рахункової множини наскрізних вирізів у монолітній підкладці; - нанесення на торцевих поверхнях світлопровідних пластин шліфованих зон. Поставлена задача досягається тим, що в пристрій з растровою структурою знаків і/або літер додатково введена монолітна непрозора підкладка, яка постачена рахунковою множиною наскрізних вирізів, а растрова структура виконана з рахункової множини світлопровідних акрилових пластин однакової довжини, на фронтальних торцевих поверхнях зазначених пластин додатково розміщені виступи довільної форми з підставами, висота яких обрана не перевищуючої товщини монолітної підкладки, поперечні перерізи підстав виступів і відповідні їм вирізи в монолітній підкладці виконані конформними один до одного і погоджені між собою по геометричним параметрам і формі поперечних перерізів, торцеві поверхні виступів світлопровідних пластин виконані шліфованими, а зони проекцій підстав виступів зазначених пластин, які розміщені на їх тильній торцевій поверхні, також виконані шліфованими і на них зверху нанесені світловідбиваючі покриття, при цьому зазначені виступи зафіксовані усередині вирізів у монолітній підкладці під кутом j між широкими поверхнями, світлопровідних пластин, обраним з інтервалу значень 0 < j < p /2. Для пристрою, що заявляється, відмітні ознаки, приведені вище, є істотними, визначальними його як корисну модель. Ці ознаки є необхідними і достатніми для досягнення технічного результату. При використанні пристрою з растровою структурою знаків і/або літер досягається технічний результат, що складається в спрощенні конструкції, у забезпечення можливості створення універсальних конструкцій пристроїв у виді уніфікованих модулів, з яких можуть бути зібрані рекламноінформаційні пристрої великої довжини, у використанні світлооптичних ефектів динамічного висвітлення растрових структур знаків і/або літер, у зниженні собівартості пристрою, у поліпшенні його 41875 6 декоративних властивостей і в розширенні областей використання. Найбільш важливими ознаками є: - введення в пристрій додаткової монолітної підкладки, у якій виконана рахункова множина вирізів; - виконання растрової структури пристрою у виді рахункової множини світлопровідних акрилових пластин однакової довжини і оснащення кожної фронтальної торцевої поверхні світлопровідної пластини виступом довільної форми; - виконання торцевих фронтальних поверхонь виступів шліфованими; - установка і фіксація рахункової множини світлопровідних пластин усередині монолітній підкладці під різними кутами j між широкими поверхнями пластин, що примикають; - узгодження геометричних габаритів і форм зазначених виступів і вирізів; - шліфування зон, розміщених по площі проекції підстав виступів на протилежних торцевих поверхнях світлопровідних пластин, і розміщення на цих зонах світловідбиваючих покрить. Доказова база відмітних ознак пункту 1 формули корисної моделі. Ознака введення додаткової монолітної підкладки призначена для розміщення і фіксації усередині її рахункової множини фронтальних торцевих поверхонь світлопровідних пластин, що дає можливість виконати растрову структуру знаків і/або літер, яка формується із рахункової множини фронтальних виступів на торцевих поверхнях світлопровідних акрилових пластин однакової довжини. Виконання зазначених пластин однакової довжини з виступами, призначено для рішення технічної задачі спрощення конструкції і собівартості пристрою. Товщина d торцевих поверхонь виступів і ширина D непрозорих зазорів між ними визначають період растрової структури, при цьому саме значення D визначає шпаруватість растрової структури. Використання фронтальних торцевих поверхонь виступів в якості освітлювальних елементів засновано на трьох світлооптичних властивостях світлопровідних пластин. Перша властивість - ефект світлової провідності усередині оптично-прозорих середовищ, друга - оптичне відбиття світлових променів на полірованих і шліфованих поверхнях, третя властивість "фокусування" світлового випромінювання в межах вихідного апертурного кута фронтальної торцевої поверхні виступу. Ця властивість є слідством світлової провідності і для акрилового скла, що знаходиться в повітрі, апертурний кут складає приблизно 60°. Всі світлові промені, які ідуть від освітлювального (вхідного) торця до вихідного фокусуються на його площині і забезпечують високу яскравість світіння торця виступу. Найбільш простою растровою структурою, за допомогою якої можливо змоделювати будь-яку літеру і/або знак, є смуговий растр, що складається, із паралельно розташованих виступів світлопровідних пластин. Для цього досить зробити умовну геометричну "розбивку" знака і/або літери паралельними лініями з відстанями між ними рівними товщині d акрилового скла (частота растро 7 вої структури). При цьому вибір геометричних параметрів D непрозорих зазорів між групами паралельних ліній задає значення шпаруватості растрової структури. Шпаруватість растра може бути обрана від деякого мінімального значення, наприклад, D³0.5мм до значення товщини d скла. Якщо рахункова множина світлопровідних пластин і їхніх виступів буде упорядковано розміщатися у вирізах монолітної підкладки під кутом друг до друга, наприклад, під кутом j=10°, то таке розміщення формує у пристрої радіальну растрову структуру, що дає можливість виконати замкнутий за формою криволінійний знак і/або літеру. Від вибору кута розташування торцевих виступів і самих світлопровідних пластин, залежить значення радіуса кривизни такого знака і/або растрової літери і їхній габарит у пристрої. Для забезпечення динамічного підсвічування растрового знака і/або літери у пристрої необхідно виконання вимоги упорядкованої установки виступів усередині конформних вирізів монолітної підкладки. Тому ознака конформності поперечних перерізів підстав виступів і вирізів стає важливою разом з ознакою відповідності висоти підстави виступів і товщини монолітної підкладки. Щодо ознаки узгодження геометричних габаритів, а також форм виступів і вирізів, варто мати на увазі, що тільки виконання цієї ознаки забезпечує надійну фіксацію растрової структури в монолітній підкладці пристрою. Наприклад, для світлопровідних пластин прямолінійної форми вирізи в монолітній підкладці також виконуються прямолінійними, а при використанні світлопровідних пластин із криволінійними поперечними перерізами виступів відповідні їм вирізи в монолітній підкладці повинні бути виконані з відповідним радіусом кривизни. Слід зазначити, що узагальнене поняття "виріз у монолітній підкладці" не є обмеженим за формою, габаритам і кількістю вирізів, які розміщуються у кожному вирізі.. На кожній торцевій фронтальній поверхні світлопровідної пластини мінімально може бути розміщений один виступ. Якщо розглянути, наприклад, розбивку паралельними лініями всіх літер російського і латинського алфавітів, то максимальна кількість таких виступів на свідлопровідній пластині дорівнює трьом. При формуванні растрового знака кількість виступів може бути більшим, ніж три. При використанні світлопровідних пластин товщиною d і при виборі значення шпаруватості D=d, в одному вирізі монолітної плити може бути зафіксований, принаймні, один виступ однієї світлопровідної пластини. Якщо значення ширини DMIN непрозорого зазору між двома прилеглими вирізами вибирається з інтервалу значень DMIN£d, то в одному вирізі монолітної підкладки можуть бути зафіксований виступи декількох світлопровідних пластин. Тоді за умови вибору ширини вирізу, яка буде кратною значенню n(DMIN+d), кількість світлопровідних пластин з виступами складає значення n штук. Значення DMIN непрозорих зазорів визначається фізичними властивостями матеріалу, з якого виконаний зазначений зазор. Так для монолітної підкладки, виконаної з ПХВ пластикату, DMIN не може мати значення менш 1.5мм, тому що при 41875 8 зменшенні цього значення непрозора перегородка між двома поруч розташованими вирізами втрачає твердість. Для зменшення значення шпаруватості растру зазор DMIN можливо сформувати за допомогою непрозорих прокладок або за допомогою непрозорого герметика (клею), що забезпечує як світлову ізоляцію декількох світлопровідних пластин так і надійну їхню фіксацію. Ознака шліфування торцевих поверхонь виступів світлопровідних пластин є необхідною для забезпечення їх рівномірного підсвічування, так як на шліфованих поверхнях відбувається дифузне відбиття світлових променів. Ознаки шліфування зон, розміщених по площі проекції підстав виступів на протилежних торцевих поверхнях світлопровідних пластин, і розміщення на цих зонах світловідбиваючих покриттів, призначені для рішення у пристрої двох світлооптичних задач, перша з яких є збільшення освітленості фронтальних торцевих поверхонь виступів за рахунок повернення відбитого від покриттів світла усередину оптичного середовища світлопровідних пластин, а друга - забезпечення оптимального розподілу світлових променів за рахунок комбінації полірованих і шліфованих зон, розміщених на тильній торцевій поверхні світлопровідної пластини. Так як динамічні режими висвітлення растрової структури задаються у пристрої електронним блоком програмного управління світлодіодами торцевого підсвічування, то режимами такого управління є: інтенсивність випромінювання та порядок вмикання/вимикання світлодіодів, а також час світіння групи фронтальних торців на одній світлопровідної пластині растрової структури. Якщо для растрової структури будуть використані світлопровідні акрилові пластини товщиною більш 6мм, то їх бічні торцеві поверхні можуть бути оптично погоджені з двома або трьома світлодіодами з різними спектрами випромінювання. У цьому випадку в режими програмного управління їхньою роботою вводиться додатковий режим зміни спектра підсвічування, що дає можливість використовувати адитивне змішування світлових випромінювань, наприклад, від трьох RGB світлодіодів. Таким чином, сукупність відмітних ознак, приведена в пункті 1 формули корисної моделі пристрою, що заявляється, має логічний зв'язок між собою і не дозволяє, без утрати кінцевого результату, виключити яку-небудь з ознак із усієї сукупності. Сукупність відмітних ознак причиннонаслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, що складає в спрощенні конструкції, у забезпечення можливості створення універсальних конструкцій пристроїв у виді уніфікованих модулів, з яких можуть бути зібрані рекламно-інформаційні пристрої великої довжини, у використанні світлооптичних ефектів динамічного висвітлення растрових структур знаків і/або літер, у зниженні собівартості пристрою, у поліпшенні його декоративних властивостей і в розширенні областей використання. Наступні відмітні ознаки пристрою, що заявляється, є додатковими і конкретизують нові конс 9 трукції і можливі області застосування пристрою. По пункту 2 формули корисної моделі непрозора монолітна підкладка пристрою постачена рахунковою множиною прямокутних і/або криволінійних вирізів по числу прямокутних і/або криволінійних виступів на фронтальних поверхнях світлопровідних пластин, які фіксуються у зазначених вирізах. Сукупність ознак, приведених у п. 2, логічно продовжує вищенаведені у формулі 1 ознаки і визначає тип смугової растрової структури, виконаної з рахункової множини світлопровідних пластин із прямолінійними і/або криволінійними поперечними перерізами, встановлених у монолітній підкладці. Наприклад, коли, кут j між широкими поверхнями зазначених пластин, що примикають, складає j = 0 або j = p /2, то виступи світлопровідних пластин розміщені у растрі паралельно один до одного. Також наявність у підкладці множини вирізів забезпечує просту технологію виготовлення пристрою, що заявляється, і така технологія суттєво знижає його собівартість. Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 2 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 3 формули корисної моделі непрозорі зазори між широкими поверхнями світлопровідних пластин, що примикають одна до одної і зафіксовані у вирізі монолітної підкладки, заповнені непрозорим, світловідбиваючим матеріалом, що має адгезією до поверхні акрилового скла, при цьому виступи світлопровідних елементів установлені паралельно один до одного, а на пласку поверхню, утворену рахунковою множиною торцевих поверхонь зазначених виступів, встановлена додаткова непрозора маска, на поверхні якої вирізані знак і/або літера, які просвічуються. Зазначена сукупність ознак призначена для виконання найбільш простих растрових структур для пристроїв з мінімальним значенням шпаруватості D і низькою собівартістю. Ці ознаки дають можливість розмістити усередині одного виріза монолітної підкладки більшу кількість виступів фронтальних торцевих поверхонь світлопровідних пластин. В якості світлоізолюючого матеріалу, можливо, використовувати, наприклад, силіконові герметики з наповнювачем білого або іншого кольору. Використання такого матеріалу дозволяє вирішити, при зборці растрової структури, три задачі. Перша з них - це формування мінімально можливого зазору DMIN між широкими поверхнями світлопровідних пластин. Це значення визначається реологічними властивостями герметика. Друга задача - забезпечення надійної фіксації пластин, за рахунок адгезії герметика до поверхні акрилового скла. Третя задача - світлооптична, обумовлена тим, що герметик з наповнювачем відбиває світло, збільшуючи освітленість фронтальних торців виступів. Наприклад, для виготовлення растрової структури пристрою досить у монолітній підкладці виконати усього лише один наскрізний виріз, у якому розмістити рахункову множину світ 41875 10 лопровідних пластин, постачених прямокутними виступами. Попередньо зазначені пластини фіксуються між собою за допомогою силіконового герметика з забезпеченням постійного значення непрозорого зазору між їхніми широкими поверхнями. Склеєний блок зі світлопровідних пластин встановлюється у вирізі і фіксується в ньому. Якщо висота виступів обрана однаковою, то після їх фіксації усередині виріза множина торцевих поверхонь виступів утворюють пласку поверхню. На отриману в такий спосіб растрову поверхню наклеюється непрозора маска, виконана, наприклад, з полівінілхлоридної плівки ORACAL с попередньо підтятим знаком і/або літерою. У результаті цього на цій площині утворюється растрові знак і/або літера, які обмежені по контуру непрозорою плівкою і просвічуються. При послідовному висвітленні світлодіодами кожної світлопровідної пластини їх виступи світяться в динамічному режимі, забезпечуючи висвітлення растрового знака і/або літери. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 3 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 4 формули корисної моделі виступи, розміщені на фронтальних торцевих поверхнях світлопровідних пластин, встановлені усередині відповідних їм вирізах у монолітній підкладці радіально, формуючи растровий знак і/або літеру криволінійної форми. Реалізація зазначених ознак дає можливість створювати в пристрої растрові структури різноманітних криволінійних форм, наприклад, виконаних у виді растрової літери "О". Для цього достатньо обрати необхідну кількість світлопровідних пластин та розрахувати оптимальне значення кута j між широкими поверхнями світлопровідних пластин. Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 4 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 5 формули корисної моделі поперечні перерізи фронтальних поверхонь виступів і світлопровідних пластин, паралельно широкої поверхні монолітної підкладки, виконані криволінійними. Приведені ознаки призначені для додання растровій структурі декоративності. Кривизна поперечних перерізів виступів, за рахунок "пластики їхніх криволінійних форм" дає можливість, формувати растрову структуру пристрою у виді малої художньої форми. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 5 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідного і достатньою для досягнення технічного результату, тому є істотною. По пункту 6 формули корисної моделі виступи на фронтальних поверхнях кожної світлопровідної 11 пластини, в її повздовжньому перетині, виконані у виді рівносторонньої трапеції. Виступи, виконані на фронтальній торцевій поверхні світлопровідної пластини у виді рівносторонньої трапеції, є простими у виконанні і призначені для зборки смугових растрових структур, при цьому похила грань виступу-трапеції забезпечує надійне центрування і фіксацію кожного виступу усередині вирізів прямокутної і/або криволінійної форми, виконаних у монолітній підкладці. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 6 формули корисної моделі, причинно-наслідковим образом пов'язано з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. У пункті 7 формули корисної моделі монолітна фронтальна поверхня підкладки із рахунковою множиною вирізів виконана дзеркально відбиваючою світло. Приведена ознака призначена для досягнення декоративності пристрою, що досягається за рахунок створення оптичного ефекту "глибини" простору. Також дзеркальна поверхня, при відповідному розташуванні виступів, може забезпечити дзеркальне відображення контуру растрових знака і/або літери, що також є елементом декоративності пристрою. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 7 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 8 формули корисної моделі на виступи світлопровідних пластин установлена додаткова непрозора пластина із рахунковою множиною виробів, які охоплюють усі виступи світлопровідних пластин зовні, вирізи на додатковій непрозорій пластині виконані конформними поперечним перерізам виступів, при цьому довжина кожного з вирізів на непрозорій пластині обрана меншою, ніж довжина відповідного виступу. Приведена сукупність відмітних ознак підлегла задачі поліпшення декоративних властивостей пристрою. Непрозора пластина з вирізами, яка "надягнута" зверху виступів світлопровідних пластин, може розглядатися як декоративна маска, за рахунок якої виділяються контури растрових знаків і/або літер. За рахунок цієї пластини-маски світло, випромінюване торцями виступів, розділяється на дві складові. Перша складова - це світловий потік, що йде убік спостерігача від фронтальних торцевих поверхонь виступів, формуючи форму знака і/або літери. Друга складова - це світловий потік, що йде, від бічних поверхонь виступів, наприклад, від граней рівнобіжній трапеції. Цей світловий потік можерозглядатися як контражурне або "малююче світло". За рахунок цієї ознаки декоративність пристрою поліпшується. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 8 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, 41875 12 тому є істотною. У пункті 9 формули корисної моделі поліровані торцеві поверхні світлопровідних пластин, які оптично погоджені зі світлодіодами підсвічування, додатково постачені оптично прозорим шаром, в якому світло проникає селективно, а світловідбиваюче покриття, яке розміщено на шліфованій зоні тильної сторони світлопровідної пластини, виконане із матеріала, який відбиває світло селективно. За допомогою використання цих ознак у растровій структурі досягається можливість забезпечити "м'яку, пастельну освітленість" торцевих поверхонь виступів, які формують растрові знак і/або літерові, що не можливо виконати при використанні тільки кольорових світлодіодів, тому що їхнє випромінювання є монохромним. У даній сукупності ознак прозорий шар з селективним поглинанням світла є аналогом абсорбційного світлофільтра, тому можливо для торцевого підсвічування світлопровідних пластин і їхніх виступів використовувати тільки світлодіоди білого світіння. Використання світловідбиваючого покриття, у якому спектр селективного відбиття є близьким до спектру поглинання абсорбційного світлофільтра, підсилює інтенсивність світіння торцевих виступів растрової структури. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 9 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. У пункті 10 формули корисної моделі на торцеві поверхні рахункової множини виступів світлопровідних елементів нанесені додаткові зони, які відбивають світло дифузно і утворюють у сукупності декоративний орнамент, розміщений на растровій поверхні. Зазначені ознаки призначені для поліпшення декоративності пристрою, що досягається тим, що на загальній растровій поверхні наносяться зони, що дифузно-відбивають світло. Ці зони, при торцевому підсвічуванні усіх світлопровідних пластин, дають можливість візуально видалити отриманий таким образом декоративний орнамент. Для цього можливо, наприклад, за допомогою фрезерного гравіювання нанести елемент декоративного візерунка. Так як гравійовані канавки мають більш високу відбиваючу здатність, то отриманий таким образом орнамент буде видаляться на спільному світловому тлі растрових знаків і/або літер. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 10 формули корисної моделі, причинно-наслідковим образом зв'язано з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 11 пристрій постачений додатковим кабелем комутації з малогабаритним електричним рознімачем, за допомогою якого, принаймні, два пристрої електрично зв'язані між собою, при цьому для погодженої роботи пристроїв використаний загальний електронний блок програмного управління, встановлений у будь-якому із зазначених пристроїв. 13 Зазначені відмітні ознаки визначаються тим, що пристрій з растровою структурою знака і/або літери виконується у виді уніфікованого модуля, що дозволяє декілька пристроїв з'єднати між собою за допомогою малогабаритних рознімачів і кабелів комутації для одержання, наприклад, невеликої текстової інформації. Кількість таких модулів залежить від електричної потужності блоку електричного стабілізованого живлення та інформаційної ємності використовуваного мікропроцесора в електронному блоці програмного управління. Ці ознаки гарантують пристрою нові області застосування. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 11 формули корисної моделі, причинно-наслідковим образом зв'язано з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. Винахід ілюструється графічним матеріалом, у якому представлені: Фіг.1-3 - фронтальний вид і два перерізи пристрою; Фіг.4-6 - варіант виконання фронтального виступу; Фіг.7-8 - варіант виконання пристрою; Фіг.9 - варіант конструкції з радіальною растровою структурою; Фіг.10 - вид світлопровідної пластини; Фіг.11 - варіант конструкції пристрою; Фіг.12 - ілюстрація ходу світлових променів. У графічних матеріалах прийняті наступні позначення: 1 - корпус; 2 - непрозора монолітна підкладка; 3 - світлопровідні пластини; 4 - виступи на фронтальній поверхні світлопровідних пластин; 5, 6 - світло діоди торцевого підсвічування; 7 - світловідбиваюче покриття; 8 - непрозора маска; 9 - непрозорі зазори; 10 - шар, який селективно пропускає світло; 11 - шар, який селективно відбиває світло; 12 - декоративний елемент; 13 - кабель електроживлення; 14 - блок електричного стабілізованого живлення; 15 - кабель комутації; 16 - електричний рознімач; 17 - дзеркально-відбитий промінь; 18 - дифузно-відбитий промінь; 19 - промені, що виходять з торця виступу; На Фіг.1 представлений фронтальний вид конструкції пристрою зі смуговою растровою структурою знака і/або літери. Пристрій містить корпус 1 у вигляді короба з непрозорою монолітною підкладкою 2, у якій виконані наскрізні прорізи, що утворюють літеру "F" зі смуговою растровою структурою, утворену фронтальними торцевими поверхнями світлопровідних пластин 3. Усередині прорізів у монолітній підкладці 3 зафіксовані виступи 4 світлопровідних пластин 3, які установлені паралельно один до одного, як це показано на Фіг.2 (вид А) і Фіг.3 (перетин В). У приведеній конструк 41875 14 ції форма виступів 4 має вигляд рівносторонньої трапеції (Фіг.3), яка постачена нижньою прямокутною підставою з висотою Н, рівній товщині монолітної підкладки 2. Довжина L1 кожного виступу, також як і відстань L2 між виступами і довжина кожного відповідного вирізу на підкладці 2, визначається видом знака і/або літери при попередній комп'ютерній розбивці їхнього зображення на множину рівнобіжних фрагментів, яке проводиться за допомогою графічного редактора. При цій попередній розбивці враховується товщина d світлопровідних пластин 3 і значення ширини D непрозорих зазорів між ними. Довжина усіх світлопровідних пластин 3 дорівнює LMАХ і обмежується габаритами корпуса 1. Усі торцеві фронтальні поверхні виступів 4 виконані шліфованими, а бічні торцеві поверхні світлопровідних пластин оптично погоджені зі світлодіодами 5, 6 торцевого підсвічування. З тильного боку світлопровідні пластини 3 постачені світловідбиваючим покриттям 7, яке нанесено по площі проекції нижньої підстави виступа 4. У виду того, що для виготовлення растрової структури використовується акрилове скло, то завдяки його термопластичності світлопровідним пластинам 3 і їхнім фронтальним виступам 4 можливо додати вигнуту або криволінійну форму. Як показано на Фіг.4 виступ 4 може бути виконаний у виді двогранного кута. Для розміщення і фіксації зазначеного виступу 4 у непрозорій монолітній підкладці 2 виконується наскрізний виріз, виділений чорними лініями. Поперечний переріз виступу 4 і форма вирізу в підкладці 2 виконуються конформними один до одного. Так як растрова структура знака і/або літери формується рахунковою множиною виступів 4, то їхні форми можуть відрізнятися від рівнобічної трапеції. Так на Фіг.5 і 6 представлені дві форми виступів 4 криволінійної форми (Фіг.5) і прямокутної форми (Фіг.6). Розглянемо варіант пристрою, представленого на Фіг.6. Проріз у монолітній підкладці 2 виконаний прямокутної форми, а довжина Lл зазначеного прорізу виконана рівної (LMAX - D ) виступу 4, де D - допуск на установку і фіксацію виступів 4. Після фіксації виступів 4 у зазначеному прорізі їх фронтальні поверхні утворюють плоску поверхню у виді смугової растрової структури. Якщо на зазначену плоску поверхню наклеїти непрозору маску 8 з вирізаним знаком і/або літерою, то знак і/або літера висвітлюються дифузно-відбитим світлом від світлодіодів 5 і 6, стаючи видимими на непрозорому тлі маски 8. Загальний вид цього варіанта пристрою представлений на Фіг.7, на якій поверхня, яка створена торцевими поверхнями виступів 4, екранована маскою 8. Як було показано в доказовій частині пункту 1 формули, мінімальні значення DMIN непрозорих зазорів 9 отримані за допомогою використання силіконового герметика з непрозорим світло-відбиваючим наповнювачем, як це показано на Фіг.8. На Фіг.9 представлений варіант пристрою з радіальним розташуванням виступів 4 світлопровідних пластин 3, що формують у сукупності растрову літеру "С". Таке розташування растрової структури виходить після того, як у монолітній підкладці 2 будуть виконані радіально розташовані 15 вирізи. На Фіг.10 представлений вид світлопровідної пластини 3 з виступом 4 трапецієподібної форми, у якому вихідні фронтальні торці додатково постачені шаром 10, який селективно поглинає світло (аналог абсорбційного світлофільтра), а тильна торцева поверхня пластини 3 додатково оснащена шаром 11, що відбиває світло селективно і яке розміщено між шліфованою зоною вказаного торця і світловідбиваючим покриттям 7. Використання шарів 10 і 11 дозволяють досягти необхідних кольорових нюансів при підсвічуванні зазначених пластин 3 світлодіодами 5 і 6 білого світіння. Принцип роботи пристрою розглянемо за допомогою фігур 11 та 12. На поверхні виступів 4 світлопровідних пластин 3 за допомогою фрезерного гравіювання виконаний декоративний орнамент 12. Пристрій, що моделює літеру "F" з орнаментом 12, за допомогою кабелю 13 із двополюсною вилкою підключається до мережі перемінного струму 220В и через блок стабілізованого електричного живлення 14 постійний струм з напругою до 18В надходить до електронного блоку програмного управління роботою світлодіодів 5 і 6. По записаній на мікропроцесор програмі світлодіоди 5 і 6 по черзі включаються/вимикаються по одному або групами, реалізуючи різноманітні кольородинамічні режими підсвічування торцевих поверхонь світлопровідних пластин 3 і виступів 4. Завдяки світлопровідному ефектові в пластинах 3 і дифузійному відбиттю світлових променів на шліфованих поверхнях виступа 4 відбувається висвітлення його фронтальних торців. Для того, щоб з'єднати між собою, принаймні, два пристрої в єдиний блок у конструкції передба 41875 16 чена наявність кабелю комутації 15 з малогабаритним електричним рознімачем 16. Якщо інформаційна ємність мікропроцесора електронного програмного блоку дозволяє збільшити число каналів управління, то два і більш уніфікованих модулів можуть управляться одним мікропроцесором. Довжина кожного кабелю комутації може бути обрана будь-якою. Так, при наявності кабелю 15 малої довжини, зазначені модулі вибудовуються в лінію один біля одного, а при використанні більш довгих кабелів 15 уніфіковані модулі можуть бути розміщені на різних висотах один щодо одного, утворюючи просторову конструкцію. Ілюстрація ходу світлових променів усередині світлопровідної пластини 3 з одним виступом 4, у виді рівносторонньої трапеції, представлений на Фіг.12. Світлові промені, випромінювані світлодіодами 5 і 6 у межах їхньої кутової діаграми, попадають на поліровану зону тильної торцевої поверхні світлопровідної пластини 3 і після багаторазових дзеркальних відбиттів 17 від полірованих його поверхонь падають на шліфовані зони, показані на Фіг.11 темно-сірим кольором. Одна з таких шліфованих зон розміщена під світловідбиваючим покриттям 7 у межах проекції нижньої підстави виступу 4, показаної пунктирними лініями. Від зазначених шліфованих зон світлові промені 18 відбивають дифузійним образом і через шліфований торець виступу 4 (верхня підставі трапеції) виходять у простір у виді променів 19. У такий спосіб відбувається підсвічування торцевих поверхонь множини виступів 4. Таким чином відбувається послідовне підсвічування торцевих поверхонь множини виступів 4 у різноманітних динамічних режимах зміни інтенсивності, порядка і часу вмикання/вимикання світло діодів підсвічування. 17 41875 18 19 41875 20 21 41875 22 23 41875 24 25 41875 26 27 Комп’ютерна верстка А. Крулевський 41875 Підписне 28 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
