Закупорювальний засіб

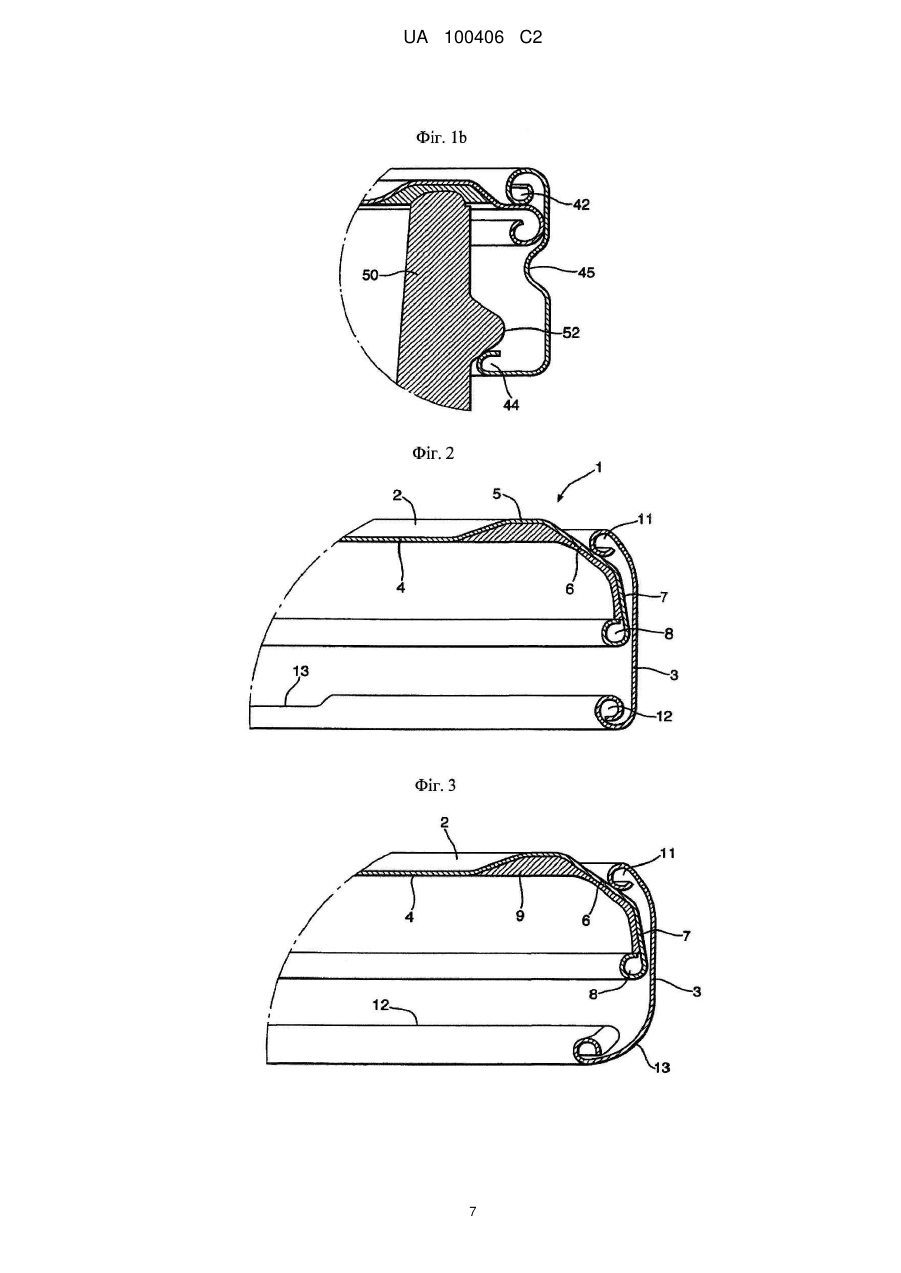

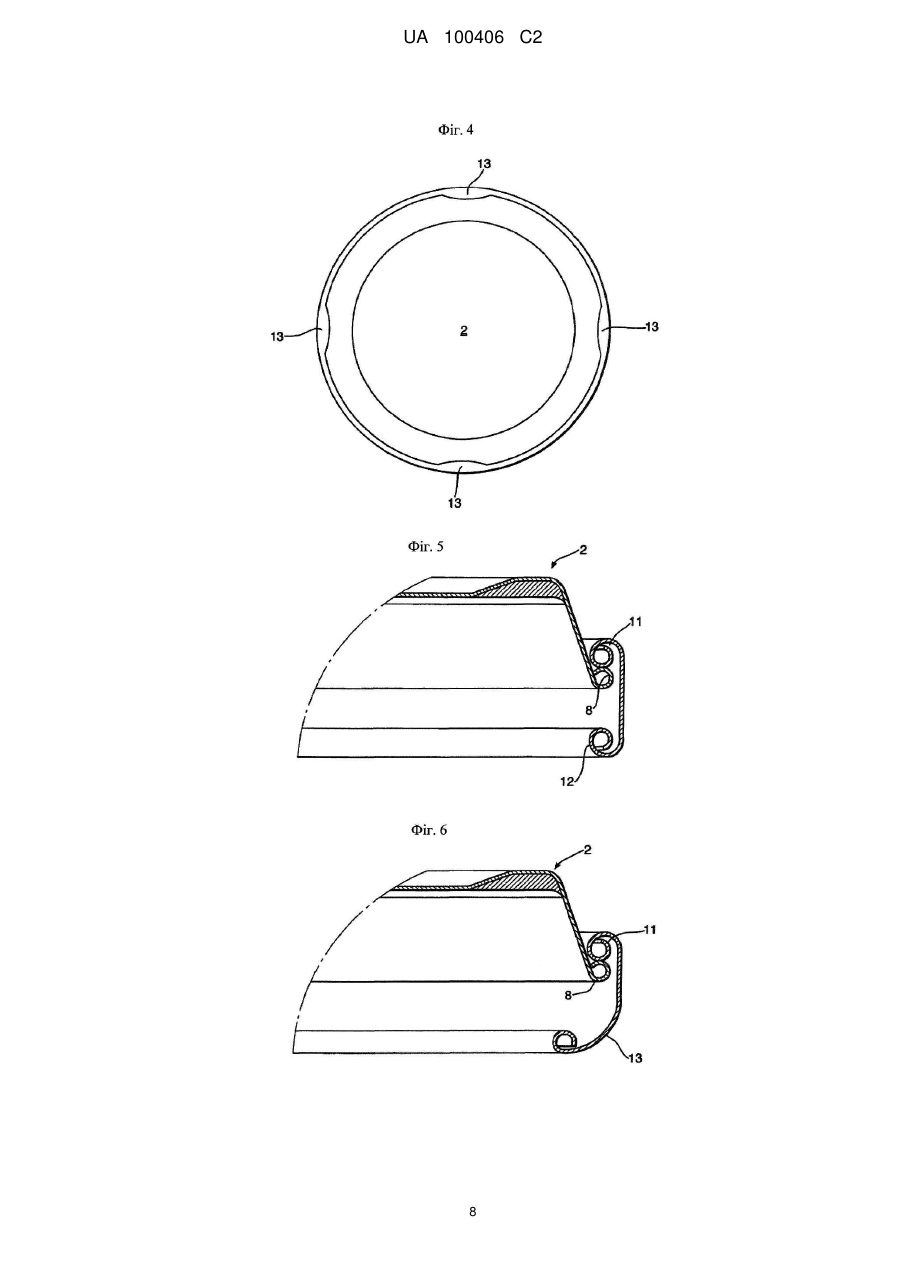

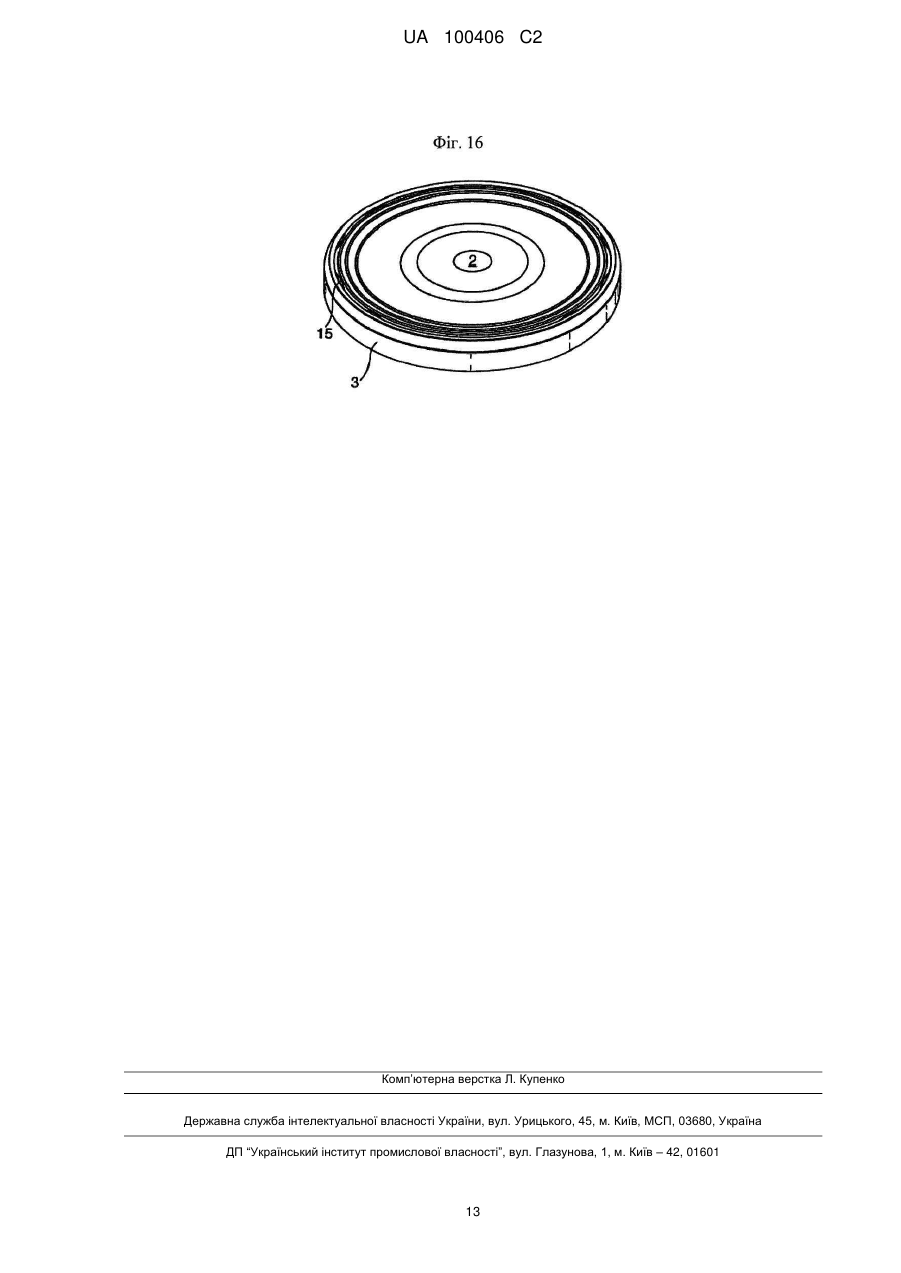

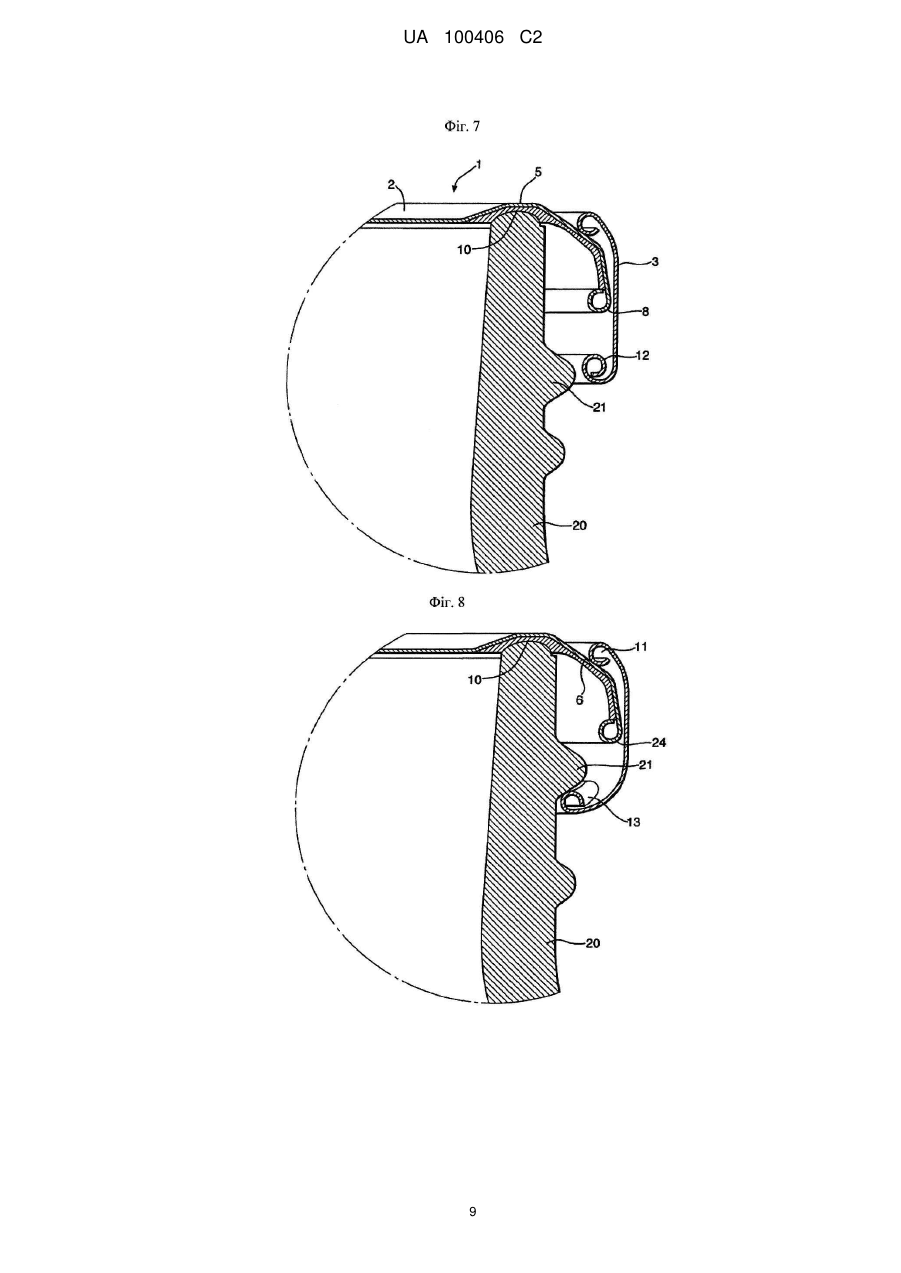

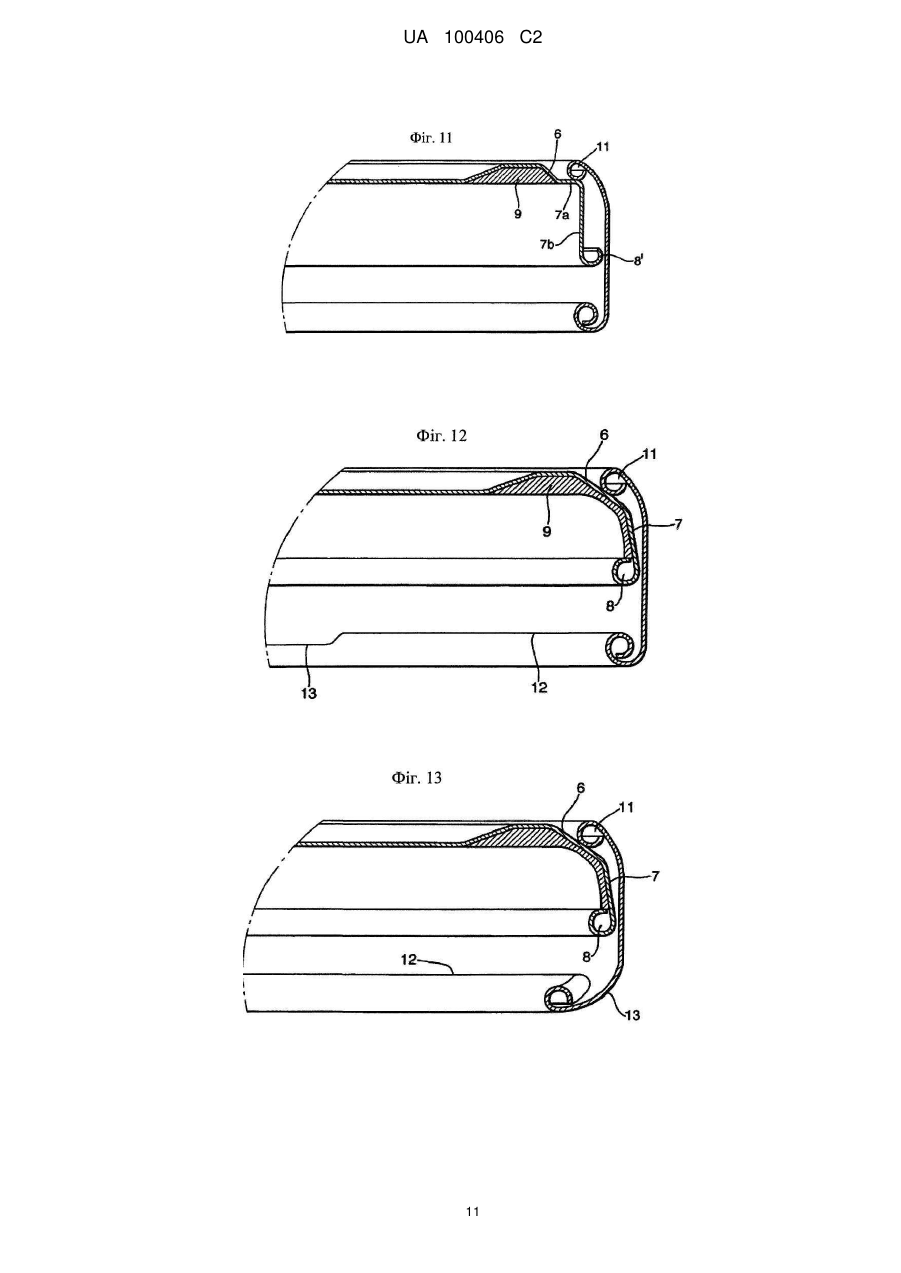

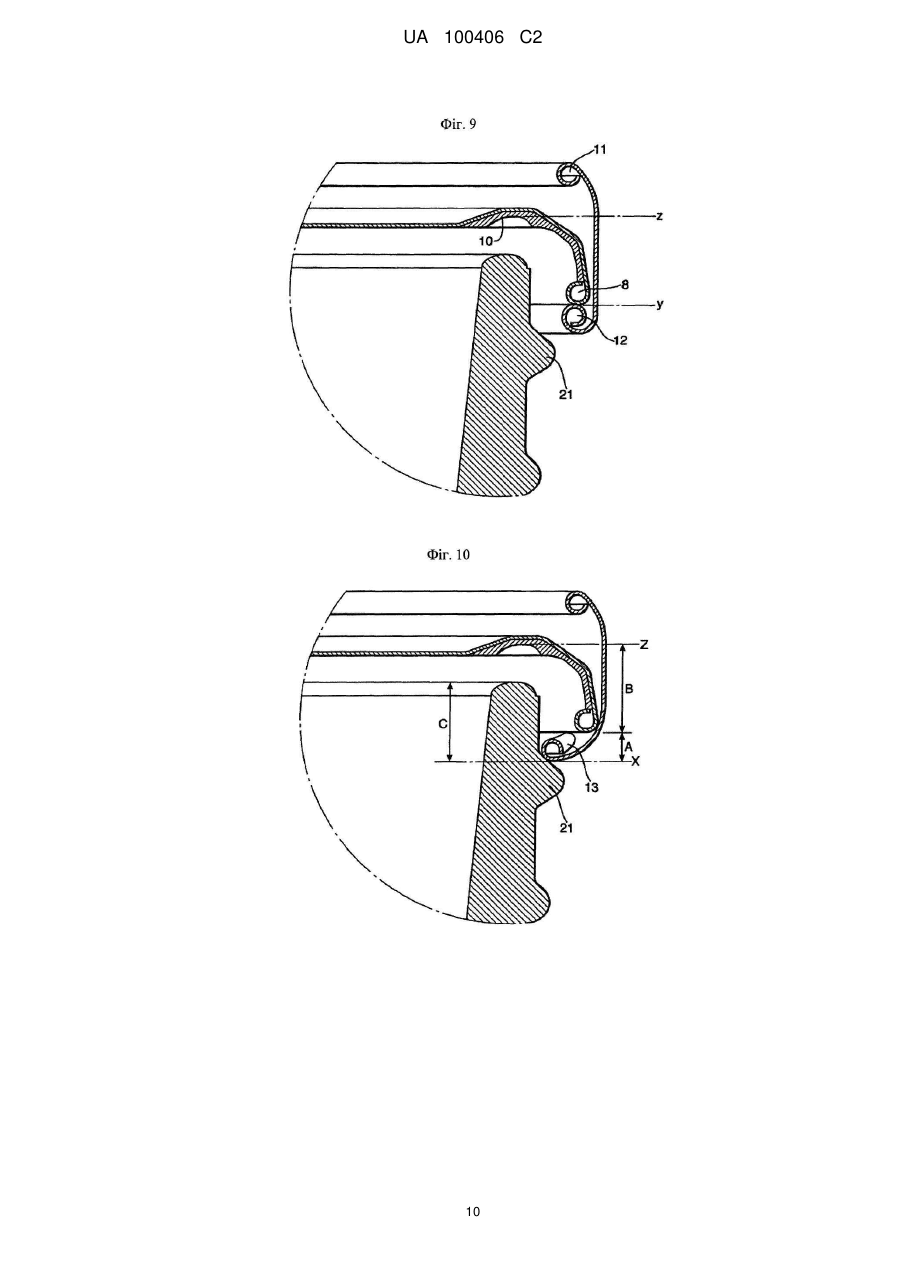

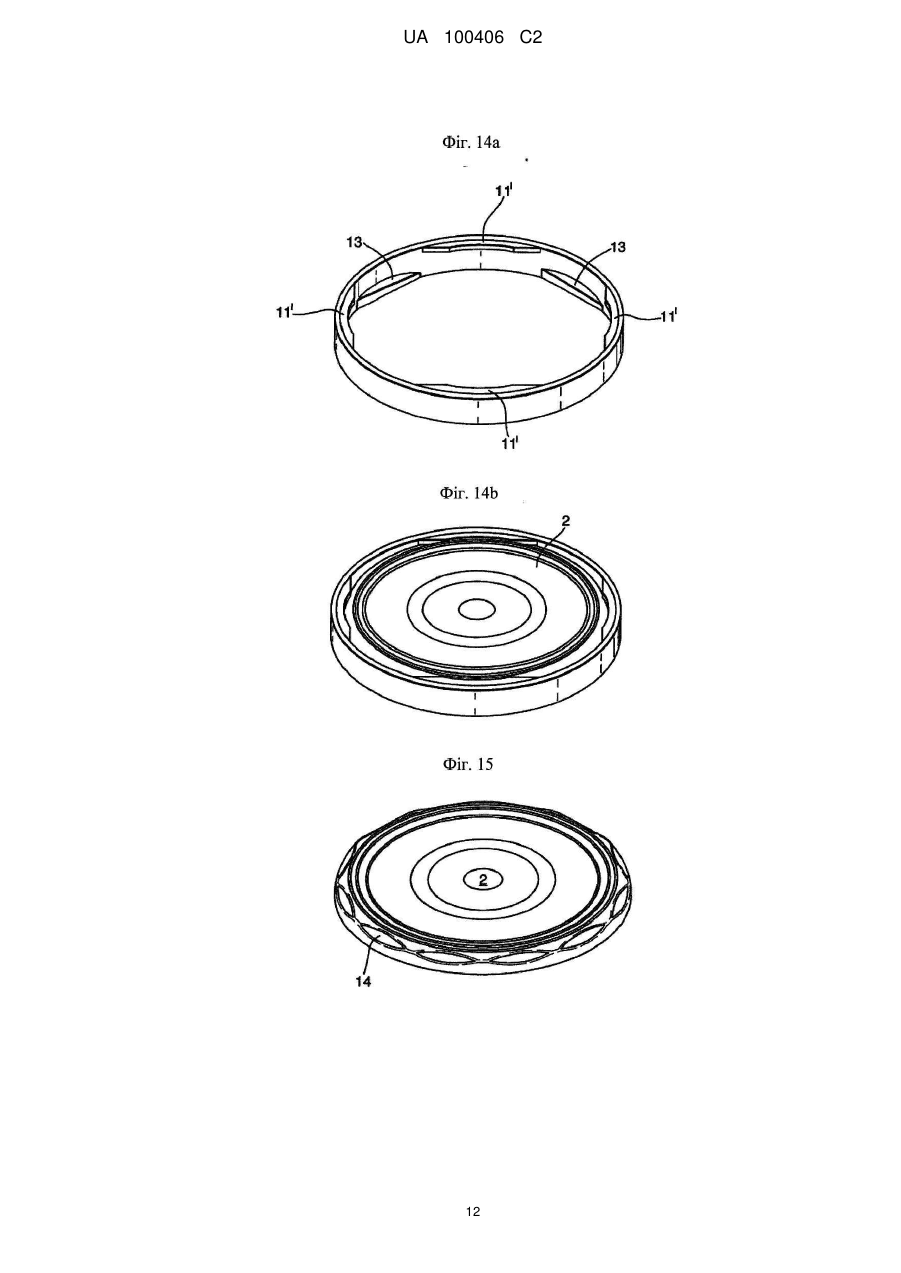

Реферат: Двокомпонентний закупорювальний засіб (1), який має диск (2) і юбку (3). В одному прикладі стінка юбки між верхнім і нижнім ободами є гладкою, завдяки чому диск може переміщатися між ободами. Типово у металевій юбці або кільці елементом верхнього обода є завиток (11), а елементом нижнього обода є завитий край (12) з рознесеними на рівну відстань виступами (13) на стінці юбки. UA 100406 C2 (12) UA 100406 C2 UA 100406 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ТЕХНІКИ [0001] Цей винахід відноситься до закупорювального засобу. Зокрема, він відноситься до сполучення закупорювального засобу й тари, причому тара типово має нарізку. Закупорювальний засіб представляє собою двокомпонентний тип закупорювального засобу, який містить внутрішню ковпачкову або дискову частину і кільцеву або юбкову частину. РІВЕНЬ ТЕХНІКИ [0002] Двокомпонентні закупорювальні засоби типово містять ковпачок або диск, який утримується на тарі юбкою, яка іноді зветься кільцем або оверкапом. Ці дві частини можуть бути з одного матеріалу або з різних матеріалів, як у комбінованому закупорювальному засобі або "комбо-ковпачку" (combo-cap), в якому використовуються металевий диск і пластмасова юбка. Юбка часто має нарізку або виступи, які взаємодіють з доповнюючими їх елементами на горлі тари. Для утворення ущільнення між диском і горлом тари на диск зазвичай наносять ущільнювальний матеріал. [0003] Є багато прикладів двокомпонентних закупорювальних засобів, з яких описаний у документі US 3446381 A (Подеста й інші (Podesta et al)) є одним зі старіших прикладів. У цьому патенті описується двокомпонентний металевий ковпачок з окремим диском і "гільзоподібною" юбкою. Ще один двокомпонентний металевий ковпачок того самого винахідника описаний у документі US 3836033 A (Подеста). У документі US 3836033 A диск має крайову частину, яка виступає за горло тари, кільцеву частину, яка сидить на верхньому краю горла тари, і середню частину, яка закриває отвір тари. При повороті кільцевої частини по верхньому краю горла тари уся середня частина диска переміщається між увігнутою й опуклою конфігураціями. Обидва ці закупорювальні засоби можуть використовуватися для тари, такої, як скляні пляшки, банки тощо. [0004] Крім того, поширеним є передбачувати гвинтову нарізку або виступи на юбці, незалежно від того, з якого вона матеріалу - з металу або пластмаси. Наприклад, юбка може бути частиною нарізного зовнішнього ковпачка, як описано у документі US 4473163 B (компанія ERNST & CO.), в якому зовнішній ковпачок при відкручуванні відриває внутрішній ковпачок від тари за принципом важеля. Це особливо переважно, коли закупорювальний засіб використовується для пакування харчових продуктів, які під час обробки "натягують" негативний тиск, часто званий "вакуумом". Цей вакуум створює суттєвий опір відкриванню. Двокомпонентний ковпачок, описаний у документі EP 1686070 A (компанія PLATO PRODUCT CONSULTANTS V.O.F.), має спеціальний елемент для зменшення крутного моменту при відкриванні. Цей елемент є схожим до заглиблення, яке під час відкривання піднімає дископодібний внутрішній ковпачок, щоб здолати сили між банкою і закупорювальним засобом, які створюють ущільнення упаковки. [0005] Двокомпонентна конструкція закупорювального засобу уможливлює контрольоване розривання ущільнення тари. Початкове крутіння юбки іноді використовується для активування елемента захисту від підробки, такого, як розривання стрічки захисту від підробки, при цьому диск залишається ущільненим на тарі. Після цього ще один елемент може передбачатися на юбці, щоб відривати диск від тари за принципом важеля і при цьому розривати ущільнення між диском і тарою, щоб усунути будь-яку різницю між внутрішнім тиском у тарі і зовнішнім оточенням. Це двоступеневе відкривання зменшує крутний момент, необхідний для відкриття закупорювального засобу, і дозволяє легше знімати закупорювальний засіб. [0006] Хоча відомі елементи, такі, як ці, можуть зменшити зусилля, необхідне для порушення вакууму, ще й досі є проблеми, притаманні вимогам щодо комбінованих зусиль при відкриванні - зусилля на відкручування й зусилля на порушення вакууму. Цей винахід має на меті вирішити ці проблеми. РОЗКРИТТЯ ВИНАХОДУ [0007] Відповідно до цього винаходу, пропонується система, яка включає тару та двокомпонентний закупорювальний засіб, який містить диск і юбку, в якому диск має ущільнення й оточуючий обід і з можливістю переміщення утримується між виступаючим всередину ободом на верхньому кінці юбки і кільцевим внутрішнім виступом на стінці юбки та/або виступами на нижньому кінці стінки юбки, причому закупорювальний засіб призначений для використання з тарою, і сума відстані (B) між ущільненням і точкою контакту обода диска і нижнього обода юбки плюс ефективна товщина (A) виступів є більшою, ніж відстань (C) між верхом нарізки на тарі і верхом тари. [0008] Термін "диск" використовується для визначення компонента внутрішнього ковпачка у цілому і не призначений для того, щоб домислювати, що цей компонент представляє собою просто тонкий круглий компонент. Переважно, центральна частина диска представляє собою практично плоску панель, і радіально зовні цієї панелі диск профільований для ущільнення 1 UA 100406 C2 5 10 15 20 25 30 35 40 45 50 55 60 тари, до якої закупорювальний засіб прикріплюється, про що докладніше йдеться нижче. [0009] Таким чином, запропонований закупорювальний засіб можна виготовити з достатньо жорсткого матеріалу, наприклад, з одного шматка металу (наприклад, сталі), і як описано в документі WO/2008/053014. У будь-якому випадку диск закупорювального засобу не призначений бути занадто гнучким або таким, що може переміщатися з увігнутого положення у опукле і повертатися в увігнуте положення, як вимагається у документі US 3836033 A, який є еквівалентним документу FR 2177118. [0010] Ефективна товщина виступів - це аксіальна відстань (A) між положенням (X), яке є точкою контакту між виступом і верхом нарізки тари, і положенням (Y), яке є точкою контакту обода диска й обода юбки. Ці посилання відносяться до фіг. 9 і 10 цієї заявки. Зрозуміло, що винахід застосовний лише до закупорювальних засобів, які мають глибину юбки, яка більша, ніж глибина простого оверкапа або кришки. [0011] Тарою, яку пропонований закупорювальний засіб призначений закривати, може бути банка або пляшка (зі скла або пластмаси) або навіть металева банка. Хоча звичайним використанням для пропонованого закупорювального засобу є використання зі скляною банкою, у цій заявці вирази вживаються взаємозамінно. Банка зазвичай містить нарізку, але замість нарізки можуть використовуватися одна або кілька хвиль, кулачків або виступів. Крім того, на банці може передбачатися одна безперервна різь, як у прикатаній нарізці. [0012] Під час відкривання пропонованого закупорювального засобу перша стадія прикладання крутного моменту до обертання юбки і вивільнення виступу від нижнього боку нарізки є чітко окремою від другої стадії, яка необхідна для того, щоб відірвати диск за принципом важеля аксіально від тари діянням сили між верхом нарізки і нижнім боком обода диска. Таким чином, немає потреби у спробі ковзати ущільнення частини диска відносно верха банки, і диск може гучно клацнути, коли при першому відкриванні розривається ущільнення. [0013] Міцність виступів, потрібних, щоб відірвати диск за принципом важеля від банки під час відкривання, є меншою за міцність, необхідну для виступів на звичайному закручуваному закупорювальному засобі, оскільки пропоновані виступи мусять чинити опір лише роздавлюванню між нарізкою і диском і не мають чинити опір згину. Таким чином, для виготовлення юбки можна використовувати тонкіший матеріал. Хоча для оптимальних бар'єрних властивостей, наприклад, диск зазвичай є з металу, юбка може бути з пластмаси або металу. [0014] Найпереважнішим варіантом здійснення винаходу є повністю металевий закупорювальний засіб. Звичайно, якби обидві частини закупорювального засобу були виготовлені з одного шматка металу, це б дало зниження собівартості, збереження довкілля і ресурсів, особливо коли панелі й кільця були змішані й підібрані з металевих листів або дисків, з яких вони були утворені. Крім того, метал можна було б прикрашати, і прикрашення юбки (кільця) і диска підганяти для естетичних цілей, наприклад. [0015] Якщо закупорювальний засіб виготовлений з металу, металом переважно є сталь. Товщина сталі може бути меншою, ніж товщина, що використовується для виготовлення вакуумних закручуваних закупорювальних засобів. Таким чином, сталь, використовувана для пропонованих закупорювальних засобів, може бути тоншою за 0,14 мм для закупорювальних засобів з номінальним діаметром 48 мм і менше, тоншою за 0,15 мм для закупорювальних засобів з номінальним діаметром 48 мм і менше, тоншою за 0,16 мм для закупорювальних засобів з номінальним діаметром 66 мм і менше, тоншою за 0,17 мм для закупорювальних засобів з номінальним діаметром 77 мм і менше, тоншою за 0,18 мм для закупорювальних засобів з номінальним діаметром 82 мм і менше і тоншою за 0,20 мм для закупорювальних засобів з номінальним діаметром 110 мм і менше. Метал може металом з полімерним покриттям. [0016] Зазвичай виступаючий всередину обід наверху металевої юбки завитий всередину, щоб сховати верхній край обрізу. Це не лише покращує зовнішній вигляд юбки, а ще й забезпечує безпечний край. Нижній кінець юбки також зазвичай завитий всередину, щоб сховати нижній край обрізу юбки і забезпечити гладку поверхню, по якій штовхати обід диска при відкриванні. Обід металевої дискової частини зазвичай завитий (всередину або назовні), щоб сховати край обрізу диска, і дискова частина може ущільнюватися або навіть наповнюватися сполукою або ущільнювальним матеріалом. Захист краю обрізу може підсилюватися звичайними технологічними процесами, такими, як використання нанесених валиком лаків. Звичайно, усі краї обрізу після обрізки можуть покриватися. [0017] Радіус кривизни будь-якої із завитих зон, на юбці або на диску, типово є меншим за 0,4 мм. Це придає добрий зовнішній вигляд і гладкість на дотик і запобігає пошкодженню декоративних або захисних покрить, яке могло б трапитися, якщо завиток був би занадто 2 UA 100406 C2 5 10 15 20 25 30 35 40 45 50 55 60 щільним, наприклад. [0018] Виступаючий всередину обід на верхньому кінці юбкової частини може бути розривним так, що частини виступаючого всередину обода передбачені лише там, де немає виступу навпроти. Це спрощує виготовлення кільця, особливо якщо кільце виготовлене з пластмаси, оскільки виштовхування з форми є простішим, і вставка диска в гнучкіше кільце є легшою. [0019] В одному варіанті здійснення висота обода диска може змінюватися по його колу. В альтернативному варіанті здійснення змінюється висота або товщина виступів юбки або примикаючи завитих зон. У ще одному варіанті здійснення може змінюватися висота або товщина верху нарізки тари. Будь-які з цих альтернатив мають ту перевагу, що на другій стадії відкривання зусилля, необхідне, щоб відірвати диск за принципом важеля від верху тари, зосереджене в одній частині кола, і, відтак, потрібен менший крутний момент. [0020] Будь-яка або обидві з поверхонь диска і юбки, які контактують між собою, коли тара закрита, можуть бути хвилястими або містити виступи/заглиблення, щоб створювати проміжок або проміжки між юбкою і диском. Це рішення зменшує площу, яка могла б залипати при поводженні, а будь-який проміжок або проміжки забезпечують вентиляцію між юбкою і диском. У цих закупорювальних засобах після наповнення й закриття тари простори між юбкою, диском і тарою висихають ефективніше. Крім того, можна запобігти випадковому переміщенню юбки, і можна забезпечити свідчення переміщення, такого, як відкриття. Гнучкість панелі та/або кільця уможливлює вивільнення злиплих поверхонь або індивідуально (диск/кільце), або після складення у закупорювальні засоби. Додання твердого або рідкого ковзного матеріалу або не липких покриттів може обмежити потрібний крутний момент і мінімізувати приставання. [0021] Для захисту від підробки або щоб запобігти випадковому переміщенню кільця, юбка може приєднуватися до диска розривним матеріалом або смужкою. [0022] Якщо закупорювальний засіб використовується для закривання тари, верх юбки в одному варіанті здійснення типово є трохи вищим, ніж верх диска, перед тим, як закупорювальний засіб затягується на банці, і може злегка згинатися у комбінації з диском, щоб стати практично врівень, коли необхідна щільність досягнута. Таким чином, перетягуванню закупорювального засобу у так званих "закупорювальних машинах для ковпачків з приводом від верхнього паса" можна запобігти. [0023] Хоча пропонований закупорювальний засіб не потребує, щоб уся середня частина диска переміщувалася між увігнутою й опуклою конфігураціями, як описано у документі US 3836033, середня частина закупорювальних засобів різних типів доволі часто має малу центральну частину з двома стійкими станами або "кнопку", яка рухається, коли внутрішній вакуум вивільняється і vice versa (навпаки - лат.). Цей елемент вакуумної пробки може включатися в диск за нашим винаходом, але це не відіграє ніякої ролі у будь-якому повороті або у ущільненні самої тари. СТИСЛИЙ ОПИС ФІГУР ГРАФІЧНОГО МАТЕРІАЛУ [0024] Далі наведений опис переважних варіанті здійснення винаходу, лише як приклад, із посиланнями на графічні матеріали, на яких: [0025] фіг. 1A і 1B представляють собою часткові бічні розрізи суцільнометалевого закупорювального засобу з кільцевим виступом на стінці юбки; [0026] фіг. 2 представляє собою частковий бічний розріз через завиток закупорювального засобу з плоскою стінкою; фіг. 3 представляє собою частковий бічний розріз через виступ закупорювального засобу на фіг. 2; фіг. 4 представляє собою вигляд знизу, на якому показані чотири виступи; фіг. 5 представляє собою частковий бічний розріз через завиток альтернативного закупорювального засобу із зовнішнім завитком диска; фіг. 6 представляє собою частковий бічний розріз на фіг. 5 через виступ закупорювального засобу; фіг. 7 представляє собою частковий бічний розріз через завиток закупорювального засобу на фіг. 2 і 3 у закритому положенні на банці; фіг. 8 представляє собою частковий бічний розріз через виступ закупорювального засобу на фіг. 2 і 3 у закритому положенні на банці фіг. 9 представляє собою частковий бічний розріз через завиток закупорювального засобу на фіг. 2 і 3 над банкою після відкриття; фіг. 10 представляє собою частковий бічний розріз через виступ закупорювального засобу на фіг. 2 і 3 над банкою після відкриття; фіг. 11 представляє собою частковий бічний розріз через завиток закупорювального засобу 3 UA 100406 C2 5 10 15 20 25 30 35 40 45 50 55 60 із зовнішнім завитком на диску; фіг. 12 представляє собою частковий бічний розріз через завиток закупорювального засобу з верхом кільця над диском; фіг. 13 представляє собою частковий бічний розріз через виступ закупорювального засобу на фіг. 12; фіг. 14a і 14b представляють собою загальні вигляди кільця закупорювального засобу і закупорювального засобу з чотирма частинами обода, що виступають всередину навпроти проміжків між виступами; фіг. 15 представляє собою загальний вигляд диска, який має "лиски"; й фіг. 16 представляє собою загальний вигляд диска на фіг. 15, вставленого в кільце. СПОСІБ (СПОСОБИ) ЗДІЙСНЕННЯ ВИНАХОДУ [0027] Фіг. 1A і 1B представляє собою бічні розрізи двокомпонентного закупорювального засобу, виготовленого, наприклад, відповідно до неопублікованої заявки на видачу патенту PCT/EP2007/061744. Альтернативно, кільце можна було б виготовити окремо такими способами, як зварювання (наприклад, лазерне зварювання), гаряче штампування видавлюванням, або використовуючи екструзію. Це, природно, означає, що кільце не обов'язково виготовлене з металу, хоча для пропонованих закупорювальних засобів метал є переважним матеріалом. Закупорювальний засіб містить металевий диск 30, обрізаний край якого захищений завитком 32, і кругове кільце 40. Диск 30 захоплений в кільці 40 двома завитками 42, 43 на протилежних аксіальних кінцях кільця. Фіг. 1A представляє собою розріз через завиток 43, а фіг. 1B - розріз через виступ 44. [0028] Для нежорсткої установки диска 30 у кільці 40 передбачений / передбачені утримуючий елемент або елементи 45, який дозволяє / які дозволяють диску 30 вільно обертатися відносно кільця 40 й обмежує / обмежують аксіальне переміщення. Утримуючий елемент 45 може бути у вигляді рознесених виступів по колу кільця 40 або, альтернативно, може представляти собою круговий буртик, повний (суцільний) або сегментований. Навколо внутрішньої периферії диска 30 передбачений канал 34, який оточує плоску центральну панель, і цей канал використовується для утримування ущільнювального матеріалу 36. Наявність каналу 34 забезпечує належне розміщення ущільнювального матеріалу для сполучення з горлом тари 50, а також зменшує кількість ущільнювального матеріалу 36 через його кращий і точніший розподіл. На фіг. 1A і 1B показана також частина нарізки 52. При відкриванні відкручування закупорювального засобу примушує виступи 44 переміщатися по нарізці 52, примушуючи утримуючий елемент 45 штовхати завиток 32 диска вверх, піднімаючи диск 30 з тари 50. [0029] Фіг. 2 і 3 ілюструють суцільнометалевий двокомпонентний закупорювальний засіб 1, маючий дискову частину 2 і юбкову або кільцеву частину 3. Диск 2 має плоску центральну панель 4, яка оточена канавкою 5, що виступає вверх, плечем 6, круговим кільцем 7 і закінчується у поверненому всередину завитку 8. Канавка 5 профільована таким чином, щоб утримувати ущільнювальний матеріал або інший матеріал 9, у цьому прикладі від краю плоскої центральної панелі 4 до завитка 8. [0030] Юбка 3 на фіг. 2 і 3 має повернені всередину завитки 11 і 12 на обох - верхньому й нижньому - кінцях і виступи 13 (зазвичай, чотири на рівній відстані між собою) на нижньому краї. Найчіткіше виступи 13 показані на вигляді знизу на фіг. 4. Верх юбки (кільце) на фіг. 2 і 3 є нижчим рівня верха каналу 5, тому цей варіант здійснення іноді зветься "кільце під диском" або "диск над кільцем". [0031] Конструктивне виконання "кільце під диском" є гладким на дотик. Коли закупорювальний засіб використовується для закриття наповненої тари, менший ризик задирання кільця. З цих причин таке конструктивне виконання є найпереважнішим форматом для винаходу. Альтернативний закупорювальний засіб типу "диск над кільцем" може мати панель диска, що проходить назовні верхнього завитка кільця. [0032] Якщо тара - скляна банка, яка закривається закупорювальним засобом типу "кільце під диском", це дуже зручно для штабелювання. Верх закупорювального засобу може утворювати гніздо з буртиком для штабелювання навколо нижнього краю банки зверху. [0033] У своєму вигляді незалежно від будь-якої тари диск 2 може вільно переміщатися між нижнім положенням, в якому завиток на диску впирається в завиток 12 та/або виступ 13, і верхнім положенням, як показано, в якому диск впирається в завиток 11. Плече 6 диска на фіг. 2 і 3 торкається верхнього завитка 11. При відповідному формуванні диска ущільнювальний матеріал 9 міг би, звичайно, міститися локальніше. [0034] Кожен завиток може бути може внутрішній або зовнішнім (оберненим) з кільцем над панеллю або під нею. Завитки можуть бути частково або повністю замкненими, спиратися на 4 UA 100406 C2 5 10 15 20 25 30 35 40 45 50 55 60 елементи диска 2 або кільця 3 або в них; можливі й інші варіанти. В одному варіанті здійснення, як показано на фіг. 5 і 6, завиток 8 диска може бути зовнішнім, а верхній завиток 11 - внутрішнім так, що поверхня завитка 11 кільця, що спочатку була на одному боці (переважно, декоративному боці) металевого листа, контактує із завитком 8 диска, що спочатку був на іншому боці металевого листа. У цьому варіанті здійснення контактуючі поверхні можуть мати різні покриття, або одна з них може взагалі бути без покриття, щоб запобігти злипанню схожих покрить, і можливо неприкрашена поверхня зовнішньої частини завитка 8 диска може бути скритою від очей, якщо дивитися ззовні закупорювального засобу. На фіг. 5 показаний внутрішній верхній завиток 11, який спирається на зовнішній завиток 8 диска, на розрізі через нижній завиток 12, а на фіг. 6 показаний той самий закупорювальний засіб на розрізі через нижню виступ 13. [0035] Багато ознак закупорювальних засобів стануть зрозумілішими, якщо розглянути використання закупорювальних засобів для закриття тари. Хоча будь-яким пропонованим закупорювальним засобом можна було б закривати будь-яку тару з нарізним горлом, на кресленнях на фіг. 7-10 показана скляна банка, яка має дуже відмінну нарізку. [0036] На фіг. 7 і 8 показаний закупорювальний засіб фіг. 2 і 3, який закриває скляну банку 20. Коли закупорювальний засіб встановлюється на скляній банці, верх банки втискається в ущільнювальний матеріал 9, утворюючи відтиск і покрашене ущільнення 10. Юбка (кільце) обертається, і виступ 13 переміщується під нарізкою 21, тягнучи диск донизу. [0037] Відносні положення покрашеного ущільнення 10, нижнього боку обода 24 диска і виступи 13, що виступає всередину, можна бачити на фіг. 8. Ущільнення утворюється тією частиною ущільнювального матеріалу 9, яка притиснута банкою 20. [0038] У закритому положенні на фіг. 7 і 8 плече 6 притискається до верхнього завитка 11 на юбці, а виступи 13 притискаються до нижнього боку нарізок 21. У закритому положенні на фіг. 8 виступ знаходиться від нарізкою скляної банки, ефективно втягуючи диск на місце і стискаючи ущільнювальний матеріал. [0039] Зустрічне обертання кільця спричиняє переміщення виступів в положення над суміжними нарізками, а прикладання додаткового крутного моменту спричиняє підняття диска і повне відкриття закупорювального засобу (див. фіг. 9 і 10). У відкритому положенні користувач вже повернув кільце так, що виступ 13 тепер спирається на верх нарізної частини 21 (фіг. 10), а суміжна частина нижнього завитка 12 перемістилася у контакт з низом завитка 8 диска (фіг. 9). Переміщення завитків у контакт один з одним піднімає диск із розірванням ущільнення. [0040] В остаточному положенні, показаному на фіг. 10, виступ 13 контактує з гвинтовою нарізкою 21 у положенні X. На фіг. 9 точка контакту завитків 8 і 12 показана як Y. Ефективна товщина виступів, тобто аксіальна відстань між X і Y, - це відстань A. Аксіальна (вертикальна) відстань від найвищої частини Z стиснутого матеріалу (ущільнення 10) до низу завитка 8 диска це відстань B. Відстань від кінця скла (верха тари) до верха нарізки 21 - це відстань C. [0041] Для того щоб розірвати ущільнення, сума відстаней A+B має бути більшою за відстань C. Тому до мілких подібних до ковпачка закупорювальних засобів цей винахід не може бути застосований. [0042] Альтернативний варіант, показаний на фіг. 11, має зовнішній завиток 8'. На фіг. 11 показано також, як ущільнювальний матеріал 9 може міститися локальніше при формуванні диска 2 двома частинами: верхня кругова кільцева або горизонтальна частина 7a поруч із плечем 6 і залежна або вертикальна частина 7b, яка закінчується у зовнішньому завиткові 8'. Це є, звичайно, варіант, який може використовуватися у будь-якому з інших варіантів здійснення винаходу. [0043] На фіг. 11 показане кільце вище рівня верху канавки 5, як це має місце у закупорювальному засобі типу "кільце над диском". [0044] Варіант здійснення на фіг. 12 і 13, який також відноситься до типу "кільце над диском", має диск із внутрішнім завитком 8, похилим плечем 6 і однокомпонентним круговим кільцем 7. Закупорювальні засоби типу "кільце над диском" мають найвищу частину диска 3 нижче, ніж верх юбки, що може допомагати затягуванню юбки при закриванні. Перетягуванню тари можна запобігти згином юбки у сполученні з диском, і, найбільше, юбка стане на одному рівні з диском. [0045] Звичайними рішеннями є передбачати завитки, де відкритий край обрізаного металу міг би інакше бути небезпечним при маніпуляціях з тарою, ховати краї для покращення зовнішнього вигляду або захищати від корозії. [0046] Хоча більшість переважних варіантів здійснення, показаних на фіг. 2-13, виготовлені повністю з метала, цілком можливо мати металевий диск і пластмасову юбку. Таке рішення уможливлює легше виготовлення форми, показаної на фіг. 14a і 14b, хоча її ще й досі можна було б виготовляти з металу. На фіг. 14a показана сама юбка 3'. Верхній виступ 11' виконаний з 5 UA 100406 C2 5 10 чотирьох частин, а виступи 13 розміщені під проміжками між виступами 11'. Якщо юбка 3' виготовляються з пластмаси, виштовхування юбки з форми легше, як і вставка металевого диска 2 у гнучкішу юбку. [0047] Іншими елементами, які може містити закупорювальний засіб, є лиски або схожі хвилястості 14 по колу диска, які при вставці в юбку 3 утворюють проміжки 15 (фіг. 15 і 16). Це забезпечує шлях вентиляції, і висушування просторів між юбкою, диском і тарою після наповнення покращується. [0048] Хоча винахід описаний здебільшого з посиланнями на повністю металевий закупорювальний засіб і скляну банку, об'єм винаходу включає і зміни й модифікації матеріалів тощо і низки елементів, таких, як виступи, визначені об'ємом формули винаходу ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 1. Система, яка включає тару (20) та двокомпонентний закупорювальний засіб (1), в якій тара (20) має горло з нарізкою (21) та закупорювальний засіб (1), що містить диск (2) і юбку (3), яка відрізняється тим, що диск (2) має ущільнення (10) та оточуючий обід (7) і з можливістю переміщення утримується між виступаючим всередину ободом на верхньому кінці юбки (3) та виступами (13) на нижньому кінці стінки юбки, причому закупорювальний засіб (1) виконаний з можливістю використання з тарою (20), і сума (А+В) відстані між ущільненням (10) і точкою контакту обода диска і нижнього обода юбки (В) та ефективної товщини виступів (А) є більшою, ніж відстань (С) між верхом нарізки (21) на тарі (20) і верхом тари (20). 2. Система за п. 1, яка відрізняється тим, що верх юбки (3) є нижчим за верх диска (2) ("кільце під диском") або vice versa, верх юбки (3) вищий за верх диска (2) ("кільце над диском"). 3. Система за одним з пп. 1 або 2, яка відрізняється тим, що диск (2) і юбка (3) обидва виготовлені з металу. 4. Система за п. 3, яка відрізняється тим, що метал, з якого виконаний диск (2), являє собою один шматок декорованого металу. 5. Система за одним з пп. 3 або 4, яка відрізняється тим, що металом є сталь, яка має товщину, меншу, ніж товщина, яку використовують для виготовлення вакуумних закручуваних закупорювальних засобів такого самого діаметра. 6. Система за будь-яким із пунктів 3-5, яка відрізняється тим, що виступаючий всередину обід наверху металевої юбки (3) завитий всередину, і нижній кінець юбки (3) завитий всередину. 7. Система за будь-яким із пунктів 3-6, яка відрізняється тим, що обід металевого диска (2) завитий всередину або назовні і, факультативно, містить ущільнювальний матеріал. 8. Система за одним з пп. 6 або 7, яка відрізняється тим, що завиток або завитки (8, 11, 12) є не меншими, ніж 0,4 мм. 9. Система за будь-яким із пунктів 1-8, яка відрізняється тим, що виступаючий всередину обід на верхньому кінці юбки (3) є розривним, так що частини виступаючого всередину обода передбачені лише там, де немає виступу навпроти. 6 UA 100406 C2 7 UA 100406 C2 8 UA 100406 C2 9 UA 100406 C2 10 UA 100406 C2 11 UA 100406 C2 12 UA 100406 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
