Декоративний закупорювальний засіб, що перешкоджає незаконному розкриванню тари

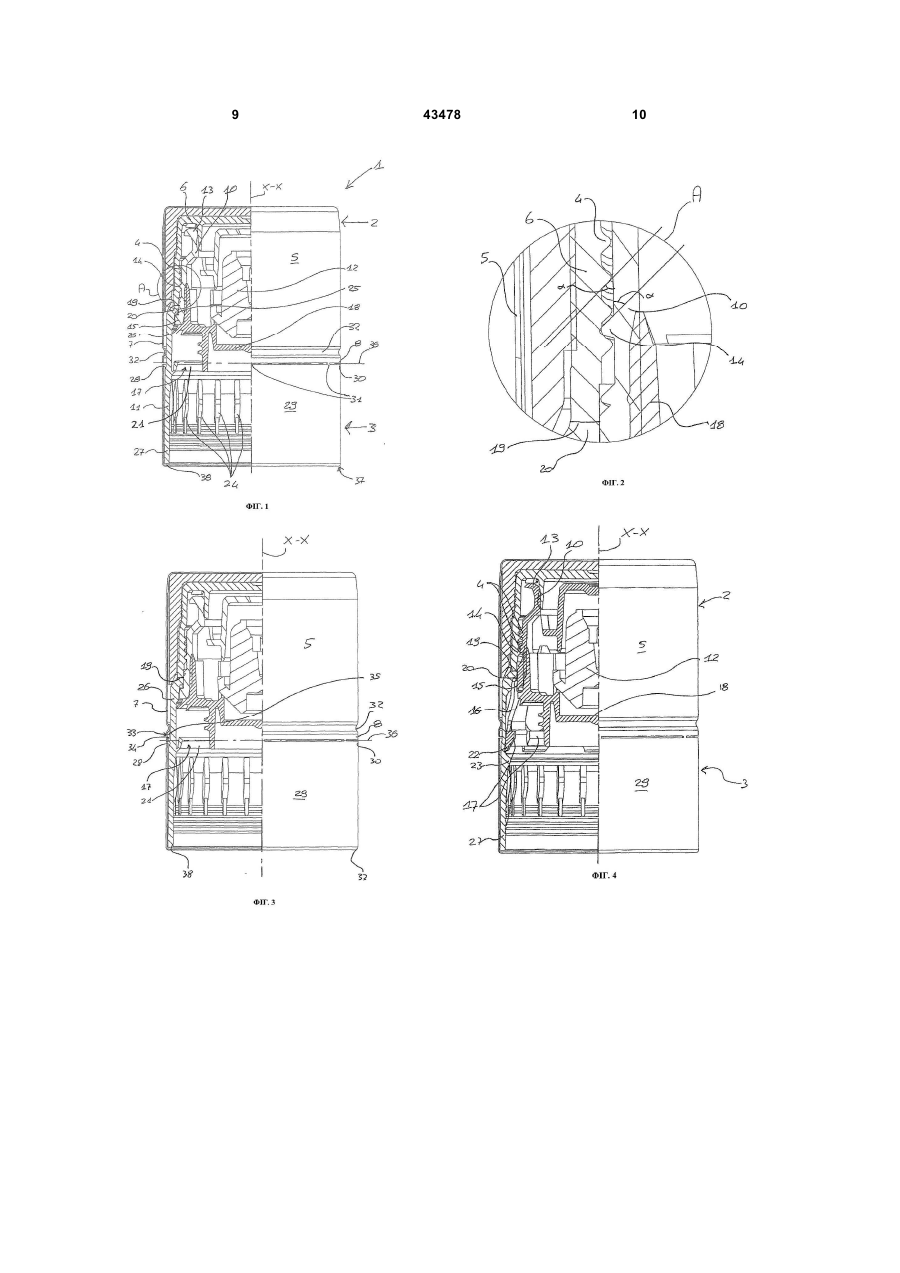

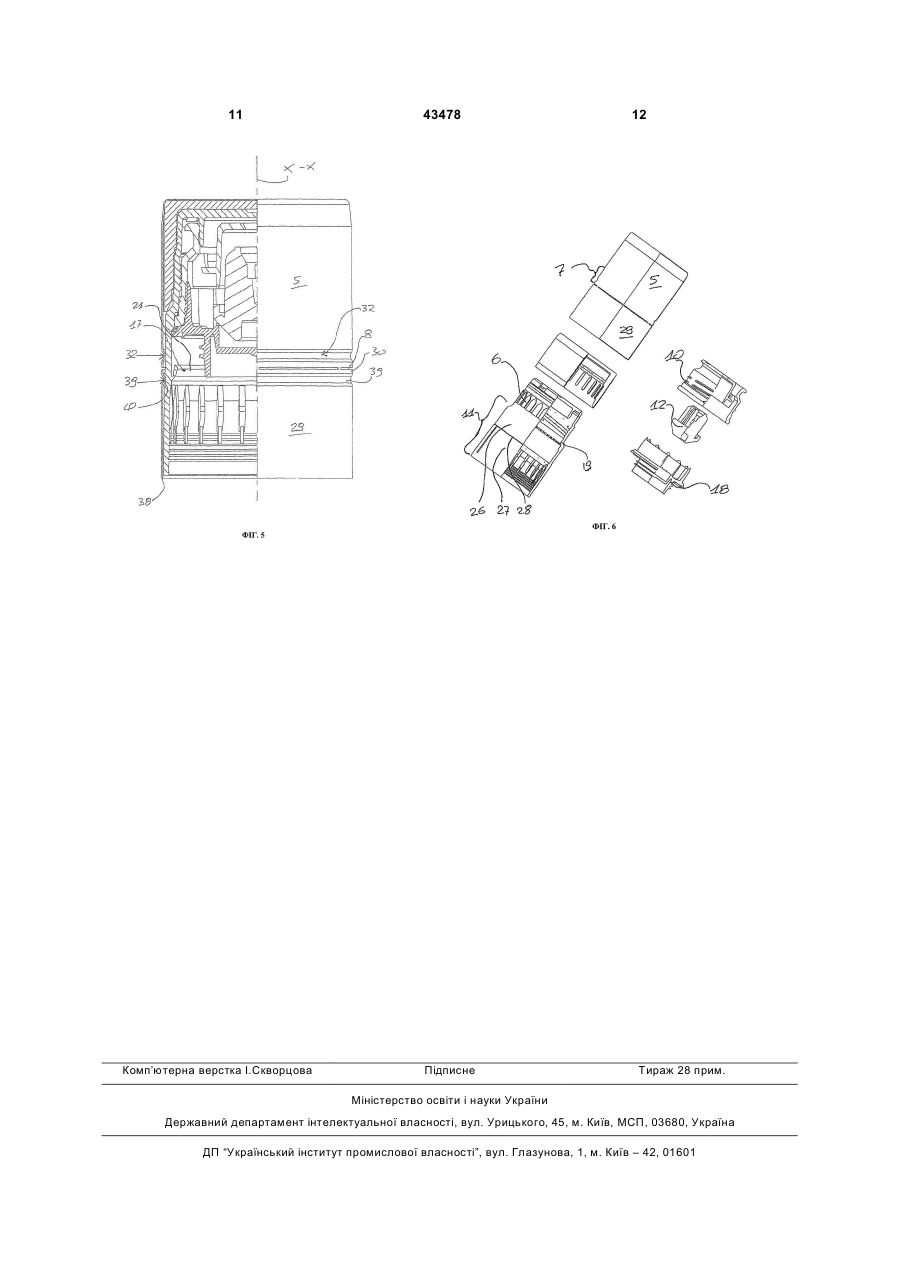

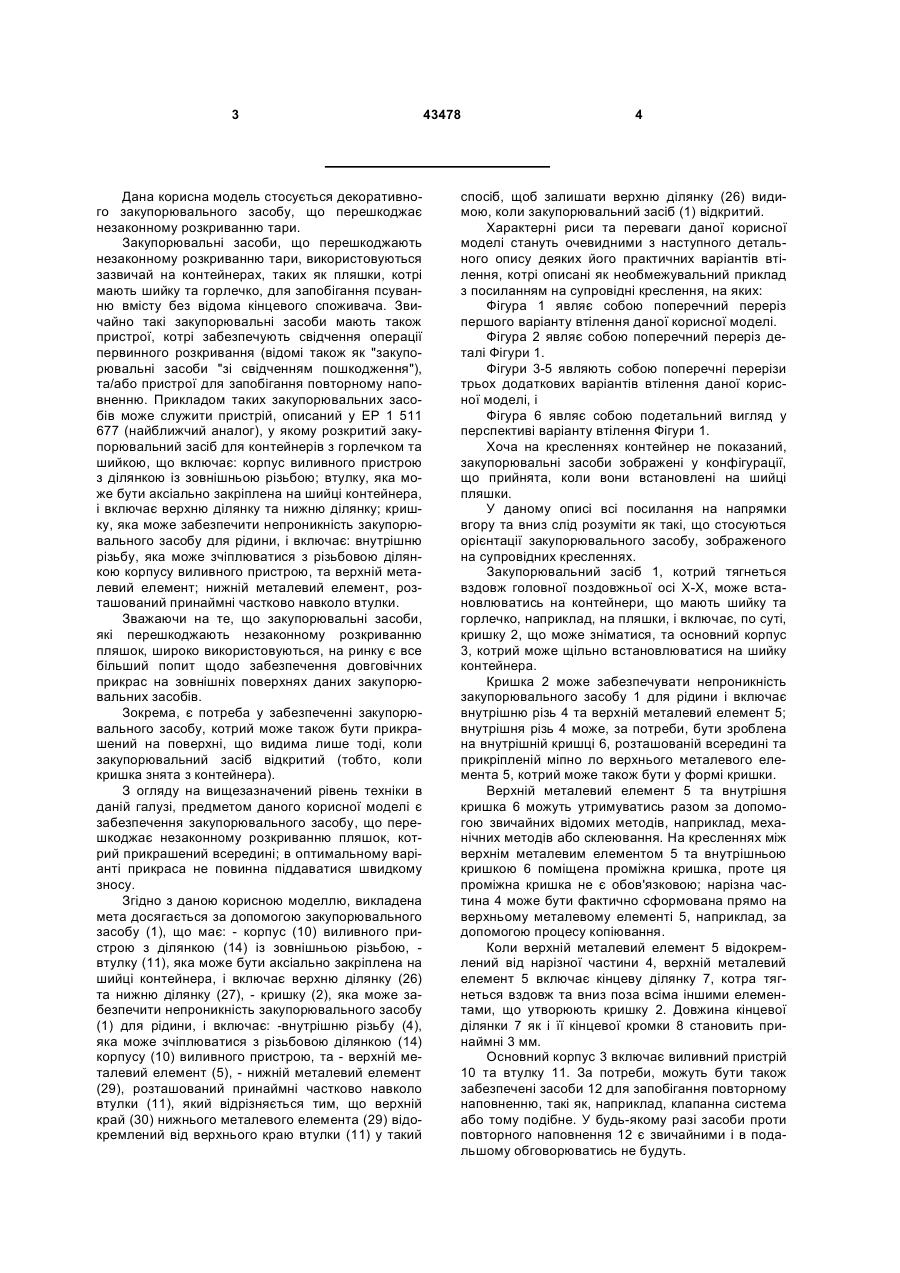

1. Закупорювальний засіб, що перешкоджає незаконному розкриванню контейнерів, які мають шийку та горлечко, що містить корпус (10) виливного пристрою з ділянкою (14) із зовнішньою різьбою, втулку (11), яка може бути аксіально закріплена на шийці контейнера і включає верхню ділянку (26) та нижню ділянку (27), кришку (2), яка може забезпечити непроникність закупорювального засобу (1) для рідини і включає внутрішню різьбу (4), яка може зчіплюватися з різьбовою ділянкою (14) корпусу (10) виливного пристрою, та верхній металевий елемент (5), нижній металевий елемент (29), розташований принаймні частково навколо втулки (11), який відрізняється тим, що верхній край (30) нижнього металевого елемента (29) відокремлений від верхнього краю втулки (11) у такий спосіб, щоб залишати верхню ділянку (26) видимою, коли закупорювальний засіб (1) відкритий. 2. Закупорювальний засіб за п. 1, який відрізняється тим, що поздовжня відстань між верхнім краєм (19) втулки (11) та нижнім кінцем (28) видимої ділянки (26) становить принаймні 3 мм. 3. Закупорювальний засіб за п. 1 або п. 2, який відрізняється тим, що верхній металевий елемент (5) має кінцеву ділянку (7), яка простягається вниз поза всіма іншими елементами, утворюючи кришку (2). 4. Закупорювальний засіб за будь-яким із пп. 1-3, який відрізняється тим, що включає, в оптимальному варіанті у кінцевій ділянці (7), напрямні засо 2 (19) 1 3 Дана корисна модель стосується декоративного закупорювального засобу, що перешкоджає незаконному розкриванню тари. Закупорювальні засоби, що перешкоджають незаконному розкриванню тари, використовуються зазвичай на контейнерах, таких як пляшки, котрі мають шийку та горлечко, для запобігання псуванню вмісту без відома кінцевого споживача. Звичайно такі закупорювальні засоби мають також пристрої, котрі забезпечують свідчення операції первинного розкривання (відомі також як "закупорювальні засоби "зі свідченням пошкодження"), та/або пристрої для запобігання повторному наповненню. Прикладом таких закупорювальних засобів може служити пристрій, описаний у ЕР 1 511 677 (найближчий аналог), у якому розкритий закупорювальний засіб для контейнерів з горлечком та шийкою, що включає: корпус виливного пристрою з ділянкою із зовнішньою різьбою; втулку, яка може бути аксіально закріплена на шийці контейнера, і включає верхню ділянку та нижню ділянку; кришку, яка може забезпечити непроникність закупорювального засобу для рідини, і включає: внутрішню різьбу, яка може зчіплюватися з різьбовою ділянкою корпусу виливного пристрою, та верхній металевий елемент; нижній металевий елемент, розташований принаймні частково навколо втулки. Зважаючи на те, що закупорювальні засоби, які перешкоджають незаконному розкриванню пляшок, широко використовуються, на ринку є все більший попит щодо забезпечення довговічних прикрас на зовнішніх поверхнях даних закупорювальних засобів. Зокрема, є потреба у забезпеченні закупорювального засобу, котрий може також бути прикрашений на поверхні, що видима лише тоді, коли закупорювальний засіб відкритий (тобто, коли кришка знята з контейнера). З огляду на вищезазначений рівень техніки в даній галузі, предметом даного корисної моделі є забезпечення закупорювального засобу, що перешкоджає незаконному розкриванню пляшок, котрий прикрашений всередині; в оптимальному варіанті прикраса не повинна піддаватися швидкому зносу. Згідно з даною корисною моделлю, викладена мета досягається за допомогою закупорювального засобу (1), що має: - корпус (10) виливного пристрою з ділянкою (14) із зовнішньою різьбою, втулку (11), яка може бути аксіально закріплена на шийці контейнера, і включає верхню ділянку (26) та нижню ділянку (27), - кришку (2), яка може забезпечити непроникність закупорювального засобу (1) для рідини, і включає: -внутрішню різьбу (4), яка може зчіплюватися з різьбовою ділянкою (14) корпусу (10) виливного пристрою, та - верхній металевий елемент (5), - нижній металевий елемент (29), розташований принаймні частково навколо втулки (11), який відрізняється тим, що верхній край (30) нижнього металевого елемента (29) відокремлений від верхнього краю втулки (11) у такий 43478 4 спосіб, щоб залишати верхню ділянку (26) видимою, коли закупорювальний засіб (1) відкритий. Характерні риси та переваги даної корисної моделі стануть очевидними з наступного детального опису деяких його практичних варіантів втілення, котрі описані як необмежувальний приклад з посиланням на супровідні креслення, на яких: Фігура 1 являє собою поперечний переріз першого варіанту втілення даної корисної моделі. Фігура 2 являє собою поперечний переріз деталі Фігури 1. Фігури 3-5 являють собою поперечні перерізи трьох додаткових варіантів втілення даної корисної моделі, і Фігура 6 являє собою подетальний вигляд у перспективі варіанту втілення Фігури 1. Хоча на кресленнях контейнер не показаний, закупорювальні засоби зображені у конфігурації, що прийнята, коли вони встановлені на шийці пляшки. У даному описі всі посилання на напрямки вгору та вниз слід розуміти як такі, що стосуються орієнтації закупорювального засобу, зображеного на супровідних кресленнях. Закупорювальний засіб 1, котрий тягнеться вздовж головної поздовжньої осі Х-Х, може встановлюватись на контейнери, що мають шийку та горлечко, наприклад, на пляшки, і включає, по суті, кришку 2, що може зніматися, та основний корпус 3, котрий може щільно встановлюватися на шийку контейнера. Кришка 2 може забезпечувати непроникність закупорювального засобу 1 для рідини і включає внутрішню різь 4 та верхній металевий елемент 5; внутрішня різь 4 може, за потреби, бути зроблена на внутрішній кришці 6, розташованій всередині та прикріпленій міпно ло верхнього металевого елемента 5, котрий може також бути у формі кришки. Верхній металевий елемент 5 та внутрішня кришка 6 можуть утримуватись разом за допомогою звичайних відомих методів, наприклад, механічних методів або склеювання. На кресленнях між верхнім металевим елементом 5 та внутрішньою кришкою 6 поміщена проміжна кришка, проте ця проміжна кришка не є обов'язковою; нарізна частина 4 може бути фактично сформована прямо на верхньому металевому елементі 5, наприклад, за допомогою процесу копіювання. Коли верхній металевий елемент 5 відокремлений від нарізної частини 4, верхній металевий елемент 5 включає кінцеву ділянку 7, котра тягнеться вздовж та вниз поза всіма іншими елементами, що утворюють кришку 2. Довжина кінцевої ділянки 7 як і її кінцевої кромки 8 становить принаймні 3 мм. Основний корпус 3 включає виливний пристрій 10 та втулку 11. За потреби, можуть бути також забезпечені засоби 12 для запобігання повторному наповненню, такі як, наприклад, клапанна система або тому подібне. У будь-якому разі засоби проти повторного наповнення 12 є звичайними і в подальшому обговорюватись не будуть. 5 Виливний пристрій 10 також є звичайним і має виливний носок 13 та ділянку із зовнішньою різзю 14, з якою зчіплюється нарізна частина 4 кришки 2. У варіанті втілення Фігури 4 виливний пристрій 10 сформований в інтегральний спосіб, за допомогою фланця 15, з нижньою частиною 16, котра має засоби 17 для зчеплення з шийкою контейнера; в інших варіантах втілення виливний пристрій 10 закінчується у нижній частині фланця 15, що міцно утримується на шийці контейнера засобами зчеплення 17, що сформовані на втулці 11. Між фланцем 15 та горлечком контейнера може бути вставлена прокладка 18 з функцією як підтримки засобів проти повторного наповнення 12, так і формування непроникного для рідини ущільнення відносно горлечка контейнера. Як можна бачити з Фігури 2, виливний пристрій 10 встановлюється на прокладку 18 із натягом. На кресленнях ділянки, що взаємодіють одна з одною, фактично зображені у графічний спосіб як недеформовані, взаємнопроникні ділянки. Фігура 2 зображує специфічний профіль внутрішньої та зовнішньої різей, котрий вибирається для забезпечення коректної роботи закупорювального засобу 1. Кут α становить в оптимальному варіанті від 30° до 75°, в оптимальнішому варіанті від 45° до 75°, і у ще більш оптимальному варіанті більш ніж 50° та/або менше 70°, наприклад, приблизно 45°. Несподівано було виявлено, що в закупорювальному засобі, такому як описаний у цьому документі, ці величини кутів дозволяють у коректний спосіб вилучати кришку 2 без перескакування однієї різі через іншу. Показана втулка 11 сформована інтегральним чином із внутрішньою кришкою 6; у цьому випадку втулка 11 та внутрішня кришка 6 з'єднані одна з одною лінією розриву 19, котра розділяє ці два елементи шляхом розриву під час операції первинного відкривання. Ця лінія розриву 19 визначає верхній край втулки 11. Верхній фланець 20 втулки 11 розміщений безпосередньо під лінією розриву 19 і має функцію закріплення виливного пристрою 10 аксіальним та/або обертальним чином на шийці контейнера. На Фігурах 1, 3 та 5 втулка 11 включає засоби 17 для зчеплення з контейнером, в оптимальному варіанті у формі безперервної, спрямованої вгору перемички 21; однак, у варіанті втілення Фігури 4 втулка 11 включає засоби для запобігання видаленню, наприклад, виступ 23, котрий може залишатися фіксованим у нижній кромці 22 нижньої частини 16, якщо втулка 11 піддається тягнучому зусиллю вгору. Втулка 11 може включати засоби проти обертання 24, котрі запобігають її обертанню відносно шийки пляшки. Запобігання обертанню може також бути перенесене на виливний пристрій 10 за допомогою придатних засобів 25, наприклад, опозитних зубів, розміщених на фланцях 15 та 20, відповідно. Втулка 11 включає верхню ділянку 26, обмежену фланцем 20 та нижньою ділянкою 27, котра обмежена нижнім кінцем 38 втулки 11. 43478 6 Верхня ділянка 26 в оптимальному варіанті має трохи менший зовнішній діаметр, ніж нижня ділянка 27, і перехід між ними відбувається по поверхні 28, котра в оптимальному варіанті є конусною. Нижній металевий елемент 29, котрий в оптимальному варіанті має форму втулки, розміщений навколо принаймні частини втулки 11. Верхній край 30 нижнього металевого елемента 29 розташований поблизу кінцевої кромки 8 верхнього металевого елемента 5. Ці два металевих елементи 5,29 розташовані в оптимальному варіанті поблизу один до одного та послідовно. Елементи 5, 29 можуть з'єднуватися разом за допомогою містків 31 або можуть бути повністю відокремлені. Напрямні засоби 32 розташовані в оптимальному варіанті поблизу кінцевої кромки 8, так що під час встановлення кришки 2 на основний корпус 3 кінцева кромка 8 залишається достатньо далеко від зовнішньої поверхні верхньої ділянки 26 втулки 11, щоб не подряпати зовнішню поверхню верхньої ділянки 26 своїми гострими краями. Напрямні засоби 32 можуть бути утворені або на верхньому металевому елементі 5, наприклад, як показано на кресленнях, у формі кільцевого каналу, що виступає в напрямку верхньої ділянки 26, або, навпаки, на самій верхній ділянці 26, наприклад, у формі кільцевого виступу, що тягнеться у напрямку металевого елемента 5. Глибина каналу практично дорівнює зазору між верхнім металевим елементом 5 та верхньою ділянкою 26 (або втулкою 11). В альтернативному варіанті напрямні засоби 32 можуть бути частинами каналу або виступу, або внутрішніми / зовнішніми куполоподібними точковими виступами; очевидно, що кількість та кутова протяжність напрямних засобів 32 можуть вибиратись та змінюватись за бажанням, за умови, що при центруванні металевого елемента 5 на втулці 11 забезпечується надійність. Напрямні засоби 32 мають в оптимальному варіанті виступ принаймні 0,1 мм, у ще більш оптимальному варіанті - приблизно 0,2 мм, відносно базового діаметра (внутрішнього або зовнішнього) елементів 5, 26, на яких вони сформовані. Коли напрямні засоби 32 сформовані на верхньому металевому елементі 5, відповідний канал (не показаний) може бути зроблений на верхній ділянці 26 для забезпечення легкої защіпної посадки при повторному закупорюванні. Як можна бачити на Фігурі 3, верхня ділянка 26 може включати засоби проти ушкодження 33, наприклад, прокладні засоби, в оптимальному варіанті у формі однієї або кількох кромок 34, що розташовані по колу і спрямовані вгору. Засоби проти силової дії 33 видимі після повторного закупорювання, що необоротним чином змінює зовнішній вигляд закупорювального засобу 1 після операції первинного відкривання. Кромка 34 Фігури 3 у пружний спосіб обмежена верхнім елементом 5 у його внутрішній частині, і в результаті операції первинного відкривання рухається назовні, так що під час повторного закупорювання кінцева кромка 8 верхнього елемента 5 7 упирається у верхню поверхню 35 кромки 34, відкриваючи її далі. Кромка 34 також діє як прокладка, запобігаючи повній посадці кришки 2 на основний корпус 3. Кромка 34 може включати зовнішню канавку, в яку входять кромки 8, 30 металевих елементів 5, 29; кромки 8, 30 в оптимальному варіанті викривлені зсередини для досягнення описаного вище ефекту проміжку та/або забезпечення пружного руху кінцевої кромки 8 по кромці 34. Засоби проти ушкодження 33 в оптимальному варіанті розміщені практично в області поверхні 28 між двома ділянками 26, 27 втулки 11, поблизу розмежувальної площини 36, котра розташована між верхнім металевим елементом 5 та нижнім металевим елементом 29. Розмежувальна площина 36 розташована на такому рівні, що практично вся верхня ділянка 26 є видимою, коли кришка 2 не встановлена на основному корпусі 3. Верхня ділянка 26 в оптимальному варіанті має довжину більш ніж 3 мм і тягнеться практично циліндрично на 360°. Нижній металевий елемент 29 може бути розміщений навколо нижньої ділянки 27 з проміжком, наприклад, менш ніж 0,3 мм, або з легким натягом. Якщо проміжок відсутній, нижній металевий елемент 29 може або бути обертовим відносно нижньої ділянки 27, за потреби, тільки коли перевищується попередньо встановлений крутний момент, або може бути обмеженим щодо обертання відносно неї, наприклад, шляхом склеювання. Нижній металевий елемент 29 в оптимальному варіанті має той самий зовнішній діаметр та/або ту саму товщину, що й верхній металевий елемент 5; вони можуть також виготовлятися шляхом обробки одного металевого листа, наприклад, алюмінієвого (або зі сплаву алюмінію) листа. Обробка може включати безперервний розріз через 360°, що відокремлює два елементи 5, 29, або процес, у результаті якого формуються містки 31. Для запобігання легком у усуненню нижнього металевого елемента 29 з шийки контейнера він включає аксіальні обмежувальні засоби 37. 43478 8 Аксіальні обмежувальні засоби 37 можуть бути, наприклад, реалізовані шляхом розвальцьовування нижнього кінця 37 нижнього металевого елемента 29 на кінці 38 втулки 11, або шляхом створення однієї чи кількох канавок 39 на бічній поверхні нижнього металевого елемента 29. У першому випадку нижній кінець 38 зігнутий всередину. У варіанті втілення Фігури 5 канавка 39 може входити у відповідний канал 40, утворений в нижній ділянці 27; дві канавки 39, 40 мають таку глибину, щоб ефективно запобігати будь-якій спробі в аксіальний спосіб видаляти нижній металевий елемент 29, надаючи, за потреби, у той самий час можливість відносного обертання, як зазначалося вище. У цьому випадку операція розвальцювання непотрібна, і нижній металевий елемент 29 може мати будь-який потрібний поздовжній розмір. Як очевидно з цього опису, дана корисна модель досягає поставлених цілей шляхом забезпечення компактного закупорювального засобу, який перешкоджає незаконному розкриванню пляшки, що має внутрішню частину, яка може бути прикрашена у довговічний спосіб. Природно, для задоволення вимог користувачів та особливих потреб фахівець у даній галузі може застосувати багато модифікацій та варіацій до описаних вище конфігурацій; наприклад, там, де йде мова про кругові елементи або поверхні, як мається на думці, мають бути включені також можливі варіації форми, наприклад, розривів у суцільності елемента або поверхні; кільцеві елементи можуть бути також сформовані із множини кільцевих ділянок, котрі, за потреби, відокремлені одна від одної. Аналогічно, фахівець у даній галузі зможе оцінити, що характеристики описаних варіантів втілення можуть, за потреби, бути взаємно замінені. Проте, всі ці варіації та модифікації входять в обсяг захисту даної корисної моделі, як визначено формулою корисної моделі, що додається. 9 43478 10 11 Комп’ютерна верстка І.Скворцова 43478 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
