Робочий орган для міжрядної обробки грунту

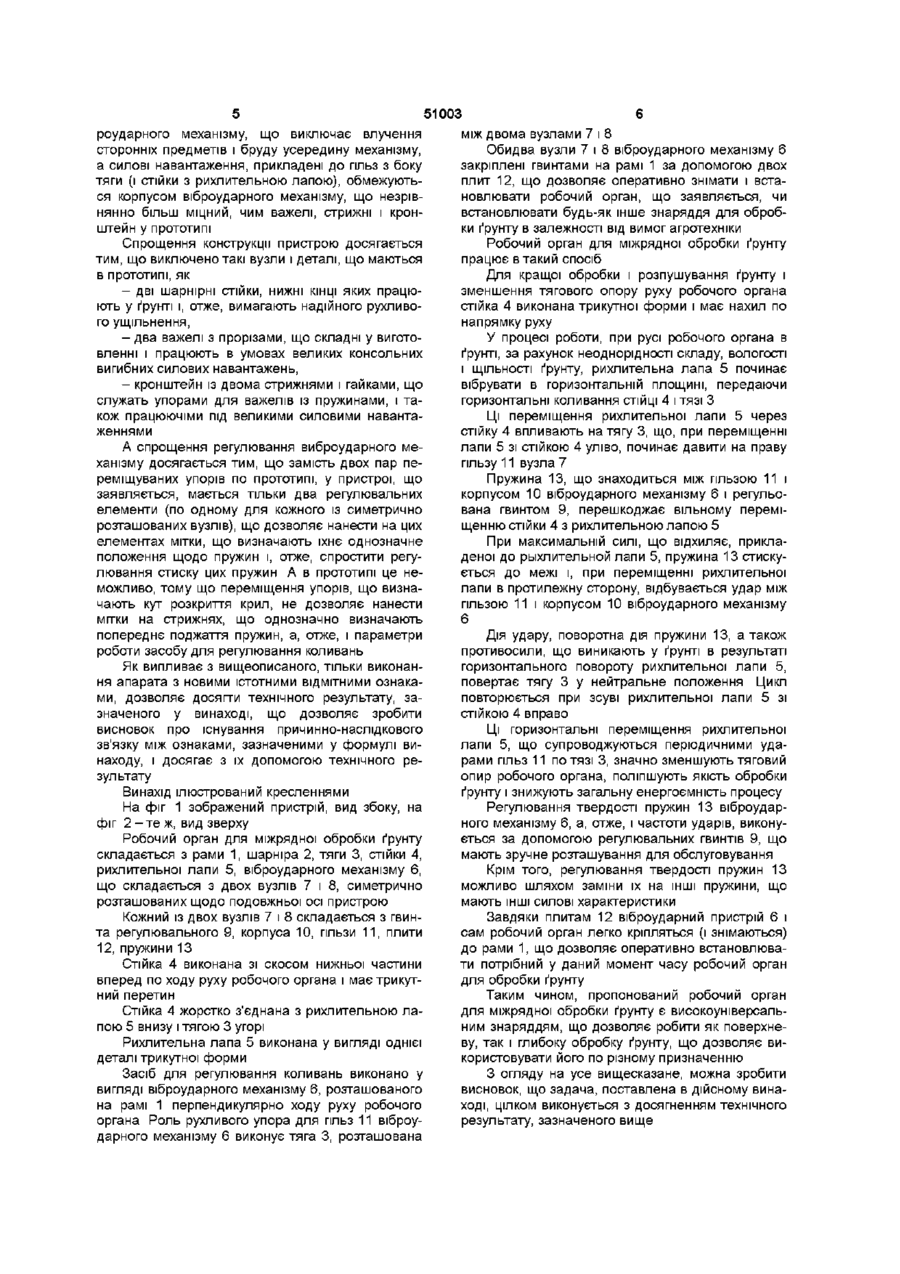

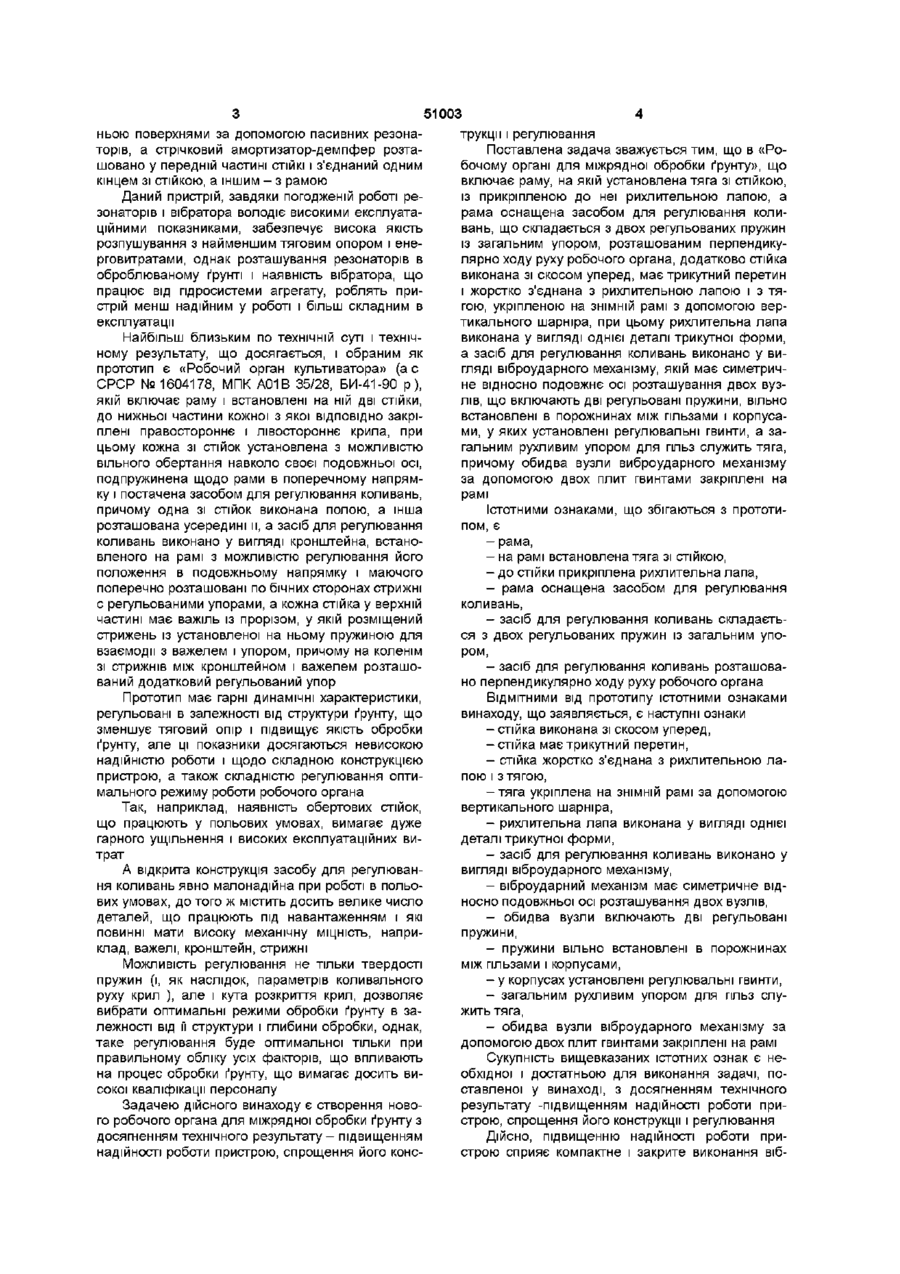

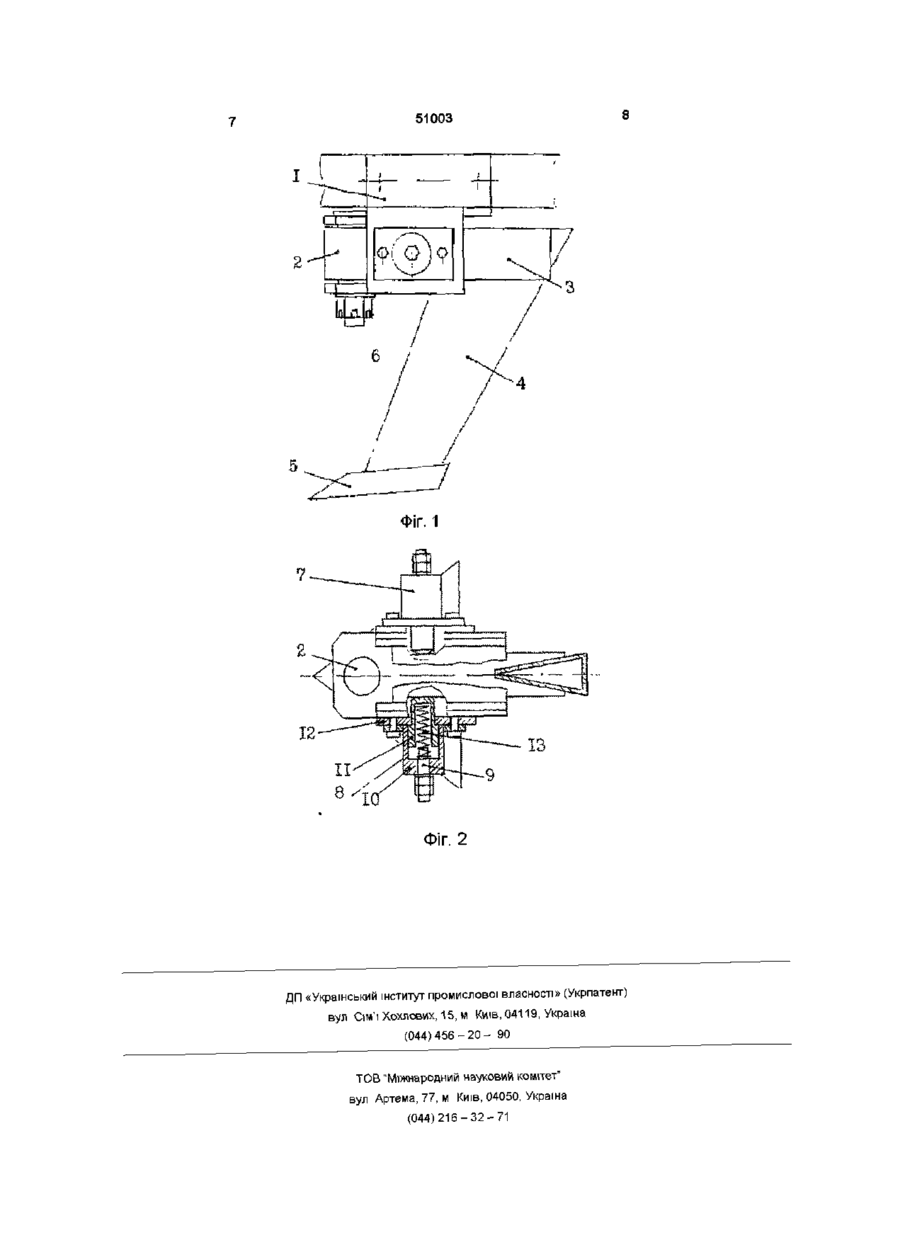

Робочий орган для міжрядної обробки грунту, що включає раму, на якій установлена тяга зі стійкою, із прикріпленою до неї розпушувальною лапою, а рама оснащена засобом для регулювання коливань, що складається з двох регульованих пружин із загальним упором, розташованим перпендикулярно ходу руху робочого органа, який відрізняється тим, що стійка виконана зі скосом Винахід відноситься до сільськогосподарського машинобудування, а саме до вібраційних робочих органів для міжрядної обробки ґрунту Відомий «Робочий орган глибокорихлителя» (ас СРСР № 1102499, МПК А01В 13/08, БИ-26-84 р ), який містить стійку з закріпленим на ній лемешем, що виконаний із двох з'єднаних між собою за допомогою шарніра частин, причому вісь шарнірів установлена на нижньому КІНЦІ СТІЙКИ ПІД кутом до напрямку руху, а ВІЛЬНІ КІНЦІ частин лемеші з'єднані зі стійкою за допомогою пружних елементів Недоліками цього рішення, незважаючи на простоту й ефективність роботи, є невисока надійність роботи пружних елементів, що знаходяться в ґрунті, і утрудненість оперативної зміни параметрів пружних елементів у залежності від параметрів оброблюваної ділянки ґрунту Відомий «Робочий орган чизельного плуга» (ас СРСР № 1782351, МПК А01 В13/08, БИ-4790 р), який містить стійку і встановлений на ній за допомогою пружних елементів орган, що рихлить, причому робочий орган постачений несучим елементом, що має паз і вікна для переміщення в них пружних елементів, що виконані у виді пари ресор, симетрично розташованих щодо осі стійки, причому один кінець кожної ресори шарнірно зв'язаний зі стійкою, а іншої - за допомогою розміщеного у пазу пальця з елементом, що рихлить Недоліком даного рішення, як і в попередньо уперед, має трикутний перетин і жорстко з єднана з розпушувальною лапою і з тягою, укріпленою на ЗНІМНІЙ рамі за допомогою вертикального шарніра, при цьому розпушувальна лапа виконана у вигляді однієї деталі трикутної форми, а засіб для регулювання коливань виконано у вигляді віброударного механізму, що має симетричне відносно подовжньої осі розташування двох вузлів, які включають дві регульовані пружини, вільно встановлені в порожнинах між гільзами і корпусами, у яких установлені регулювальні гвинти, а загальним рухливим упором для гільз служить тяга, причому обидва вузли віброударного механізму за допомогою двох плит гвинтами закріплені на рамі му випадку, є невисока надійність роботи пружних елементів, що працюють у ґрунті, і витираються і швидко забиваються різними коренями, стеблами Відомий «Глибокорихлитель ґрунту» (а с СРСР №1012812, МПК А01В 13/08, БИ-15-83р), який включає стійку, корпус з робочою крайкою і центральне долото, причому він постачений додатковими долотами, що змонтовані на бічних сторонах корпуса, при цьому верхня поверхня центрального долота виконана двогранною, а кожного додаткового розташована похило убік центрального долота Недоліком глибокорихлителя є тверда заданість частоти коливань стійки і доліт, обумовлена параметрами опорних коліс і швидкістю руху глибокорихлителя, що значно знижує ефект від коливань і вібрацій частин знаряддя Відомий також «Вібраційний глибокорихлитель» (ас СРСР №1782349, А01В 13/02, БИ-4792 р ), що містить раму, закріплену шарнірна на ній стійку з долотом, пружина-демпфер і вібратор, причому глибокорихлитель постачений ресорним і синусоїдальним резонаторами і стрічковим амортізатором, при цьому ресорний резонатор установлений за стійкою в направляючої, з'єднаний у верхній частині з пружиною-демпфером, а в нижній частині - із синусоїдальним резонатором, що виконаний у виді синусоїдальної пластини, розміщеної у долоті, і з'єднаний з його нижньою і верх СО о о Ю 51003 ньою поверхнями за допомогою пасивних резонатрукції і регулювання торів, а стрічковий амортизатор-демпфер розтаПоставлена задача зважується тим, що в «Рошовано у передній частині СТІЙКІ І з'єднаний одним бочому органі для міжрядної обробки ґрунту», що кінцем зі стійкою, а іншим - з рамою включає раму, на якій установлена тяга зі стійкою, Даний пристрій, завдяки погодженій роботі реіз прикріпленою до неї рихлительною лапою, а зонаторів і вібратора володіє високими експлуатарама оснащена засобом для регулювання колиційними показниками, забезпечує висока якість вань, що складається з двох регульованих пружин розпушування з найменшим тяговим опором і енеіз загальним упором, розташованим перпендикурговитратами, однак розташування резонаторів в лярно ходу руху робочого органа, додатково стійка оброблюваному ґрунті і наявність вібратора, що виконана зі скосом уперед, має трикутний перетин працює від гідросистеми агрегату, роблять приі жорстко з'єднана з рихлительною лапою і з тястрій менш надійним у роботі і більш складним в гою, укріпленою на ЗНІМНІЙ рамі з допомогою верексплуатації тикального шарніра, при цьому рихлительна лапа виконана у вигляді однієї деталі трикутної форми, Найбільш близьким по технічній суті і техніча засіб для регулювання коливань виконано у виному результату, що досягається, і обраним як гляді віброударного механізму, якій має симетричпрототип є «Робочий орган культиватора» (а с не відносно подовжнє осі розташування двох вузСРСР №1604178, МПК А01В 35/28, БИ-41-90 р), лів, що включають дві регульовані пружини, вільно якій включає раму і встановлені на ній дві стійки, встановлені в порожнинах між гільзами і корпусадо нижньої частини кожної з якої ВІДПОВІДНО закріми, у яких установлені регулювальні гвинти, а заплені правостороннє і лівостороннє крила, при гальним рухливим упором для гільз служить тяга, цьому кожна зі стійок установлена з можливістю причому обидва вузли виброударного механізму вільного обертання навколо своєї подовжньої осі, за допомогою двох плит гвинтами закріплені на подпружинена щодо рами в поперечному напрямрамі ку і постачена засобом для регулювання коливань, причому одна зі стійок виконана полою, а інша Істотними ознаками, що збігаються з прототирозташована усередині м, а засіб для регулювання пом, є коливань виконано у вигляді кронштейна, встано- рама, вленого на рамі з можливістю регулювання його - на рамі встановлена тяга зі стійкою, положення в подовжньому напрямку і маючого - до стійки прикріплена рихлительна лапа, поперечно розташовані по бічних сторонах стрижні - рама оснащена засобом для регулювання с регульованими упорами, а кожна стійка у верхній коливань, частині має важіль із прорізом, у якій розміщений - засіб для регулювання коливань складаєтьстрижень із установленої на ньому пружиною для ся з двох регульованих пружин із загальним уповзаємодії з важелем і упором, причому на коленім ром, зі стрижнів між кронштейном і важелем розташо- засіб для регулювання коливань розташоваваний додатковий регульований упор но перпендикулярно ходу руху робочого органа Прототип має гарні динамічні характеристики, ВІДМІТНИМИ ВІД прототипу істотними ознаками регульовані в залежності від структури ґрунту, що винаходу, що заявляється, є наступні ознаки зменшує тяговий опір і підвищує якість обробки - стійка виконана зі скосом уперед, ґрунту, але ці показники досягаються невисокою - стійка має трикутний перетин, надійністю роботи і щодо складною конструкцією - стійка жорстко з'єднана з рихлительною лапристрою, а також складністю регулювання оптипою і з тягою, мального режиму роботи робочого органа - т я г а укріплена на ЗНІМНІЙ рамі за допомогою Так, наприклад, наявність обертових стійок, вертикального шарніра, що працюють у польових умовах, вимагає дуже - рихлительна лапа виконана у вигляді однієї гарного ущільнення і високих експлуатаційних видеталі трикутної форми, трат - засіб для регулювання коливань виконано у А відкрита конструкція засобу для регулюванвигляді віброударного механізму, ня коливань явно малонадійна при роботі в польо- віброударний механізм має симетричне відвих умовах, до того ж містить досить велике число носно подовжньої осі розташування двох вузлів, деталей, що працюють під навантаженням і які - обидва вузли включають дві регульовані повинні мати високу механічну МІЦНІСТЬ, наприпружини, клад, важелі, кронштейн, стрижні - пружини вільно встановлені в порожнинах між гільзами і корпусами, Можливість регулювання не тільки твердості пружин (і, ЯК наслідок, параметрів коливального - у корпусах установлені регулювальні гвинти, руху крил ), але і кута розкриття крил, дозволяє - загальним рухливим упором для гільз слувибрати оптимальні режими обробки ґрунту в зажить тяга, лежності від її структури і глибини обробки, однак, - обидва вузли віброударного механізму за таке регулювання буде оптимальної тільки при допомогою двох плит гвинтами закріплені на рамі правильному обліку усіх факторів, що впливають Сукупність вищевказаних істотних ознак є нена процес обробки ґрунту, що вимагає досить виобхідної і достатньою для виконання задачі, посокої кваліфікації персоналу ставленої у винаході, з досягненням технічного результату -підвищенням надійності роботи приЗадачею дійсного винаходу є створення новострою, спрощення його конструкції і регулювання го робочого органа для міжрядної обробки ґрунту з досягненням технічного результату - підвищенням Дійсно, підвищенню надійності роботи принадійності роботи пристрою, спрощення його консстрою сприяє компактне і закрите виконання віб 51003 між двома вузлами 7 і 8 роударного механізму, що виключає влучення Обидва вузли 7 і 8 віброударного механізму 6 сторонніх предметів і бруду усередину механізму, закріплені гвинтами на рамі 1 за допомогою двох а силові навантаження, прикладені до гільз з боку плит 12, що дозволяє оперативно знімати і встатяги (і СТІЙКИ З рихлительною лапою), обмежуютьновлювати робочий орган, що заявляється, чи ся корпусом віброударного механізму, що незріввстановлювати будь-як інше знаряддя для обробнянно більш міцний, чим важелі, стрижні і кронки ґрунту в залежності від вимог агротехніки штейн у прототипі Спрощення конструкції пристрою досягається Робочий орган для міжрядної обробки ґрунту тим, що виключено такі вузли і деталі, що маються працює в такий спосіб в прототипі, як Для кращої обробки і розпушування ґрунту і зменшення тягового опору руху робочого органа - дві шарнірні стійки, нижні КІНЦІ ЯКИХ працюстійка 4 виконана трикутної форми і має нахил по ють у ґрунті і, отже, вимагають надійного рухливонапрямку руху го ущільнення, - два важелі з прорізами, що складні у виготоУ процесі роботи, при русі робочого органа в вленні і працюють в умовах великих консольних ґрунті, за рахунок неоднорідності складу, вологості вигибних силових навантажень, і ЩІЛЬНОСТІ ґрунту, рихлительна лапа 5 починає вібрувати в горизонтальній площині, передаючи - кронштейн із двома стрижнями і гайками, що горизонтальні коливання СТІЙЦІ 4 і тязі З служать упорами для важелів із пружинами, і також працюючіми під великими силовими навантаЦі переміщення рихлительної лапи 5 через женнями стійку 4 впливають натягу 3, що, при переміщенні лапи 5 зі стійкою 4 уліво, починає давити на праву А спрощення регулювання виброударного мегільзу 11 вузла 7 ханізму досягається тим, що замість двох пар переміщуваних упорів по прототипі, у пристрої, що Пружина 13, що знаходиться між гільзою 11 і заявляється, мається тільки два регулювальних корпусом 10 віброударного механізму 6 і регульоелементи (по одному для кожного із симетрично вана гвинтом 9, перешкоджає вільному перемірозташованих вузлів), що дозволяє нанести на цих щенню стійки 4 з рихлительною лапою 5 елементах мітки, що визначають їхнє однозначне При максимальній силі, що відхиляє, приклаположення щодо пружин і, отже, спростити регуденої до рыхлительной лапи 5, пружина 13 стискулювання стиску цих пружин А в прототипі це неється до межі і, при переміщенні рихлительної можливо, тому що переміщення упорів, що визналапи в протилежну сторону, відбувається удар між чають кут розкриття крил, не дозволяє нанести гільзою 11 і корпусом 10 віброударного механізму мітки на стрижнях, що однозначно визначають 6 попереднє поджаття пружин, а, отже, і параметри Дія удару, поворотна дія пружини 13, а також роботи засобу для регулювання коливань противосили, що виникають у ґрунті в результаті горизонтального повороту рихлительної лапи 5, Як випливає з вищеописаного, тільки виконанповертає тягу 3 у нейтральне положення Цикл ня апарата з новими істотними ВІДМІТНИМИ ознакаповторюється при зсуві рихлительної лапи 5 зі ми, дозволяє досягти технічного результату, застійкою 4 вправо значеного у винаході, що дозволяє зробити висновок про існування причинно-наслідкового Ці горизонтальні переміщення рихлительної зв'язку між ознаками, зазначеними у формулі вилапи 5, що супроводжуються періодичними уданаходу, і досягає з їх допомогою технічного рерами гільз 11 потязі 3, значно зменшують тяговий зультату опир робочого органа, поліпшують якість обробки ґрунту і знижують загальну енергоємність процесу Винахід ілюстрований кресленнями На фіг 1 зображений пристрій, вид збоку, на Регулювання твердості пружин 13 віброударфіг 2 - те ж, вид зверху ного механізму 6, а, отже, і частоти ударів, виконується за допомогою регулювальних гвинтів 9, що Робочий орган для міжрядної обробки ґрунту мають зручне розташування для обслуговування складається з рами 1, шарніра 2, тяги 3, стійки 4, рихлительної лапи 5, віброударного механізму 6, Крім того, регулювання твердості пружин 13 що складається з двох вузлів 7 і 8, симетрично можливо шляхом заміни їх на ІНШІ пружини, що розташованих щодо подовжньої осі пристрою мають ІНШІ силові характеристики Кожний із двох вузлів 7 і 8 складається з гвинЗавдяки плитам 12 віброударний пристрій 6 і та регулювального 9, корпуса 10, гільзи 11, плити сам робочий орган легко кріпляться (і знімаються) 12, пружини 13 до рами 1, що дозволяє оперативно встановлювати потрібний у даний момент часу робочий орган Стійка 4 виконана зі скосом нижньої частини для обробки ґрунту вперед по ходу руху робочого органа і має трикутний перетин Таким чином, пропонований робочий орган для міжрядної обробки ґрунту є високоуніверсальСтійка 4 жорстко з'єднана з рихлительною ланим знаряддям, що дозволяє робити як поверхнепою 5 внизу і тягою 3 угорі ву, так і глибоку обробку ґрунту, що дозволяє виРихлительна лапа 5 виконана у вигляді однієї користовувати його по різному призначенню деталі трикутної форми Засіб для регулювання коливань виконано у З огляду на усе вищесказане, можна зробити вигляді віброударного механізму 6, розташованого висновок, що задача, поставлена в дійсному винана рамі 1 перпендикулярно ходу руху робочого ході, цілком виконується з досягненням технічного органа Роль рухливого упора для гільз 11 віброурезультату, зазначеного вище дарного механізму 6 виконує тяга 3, розташована 51003 ФІГ. 1 ІЗ 9 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
