Пачка для курильних виробів і набір заготівок для її формування

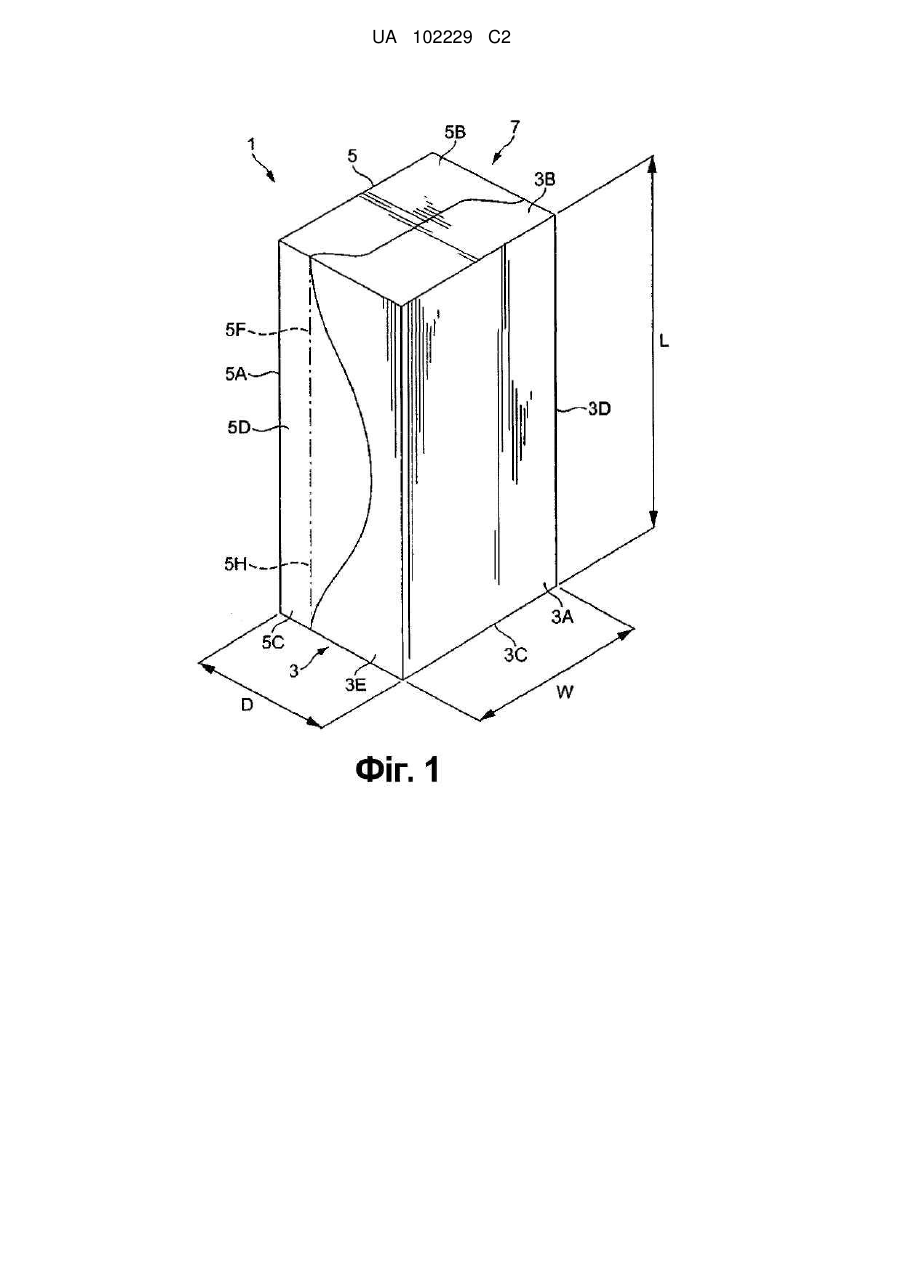

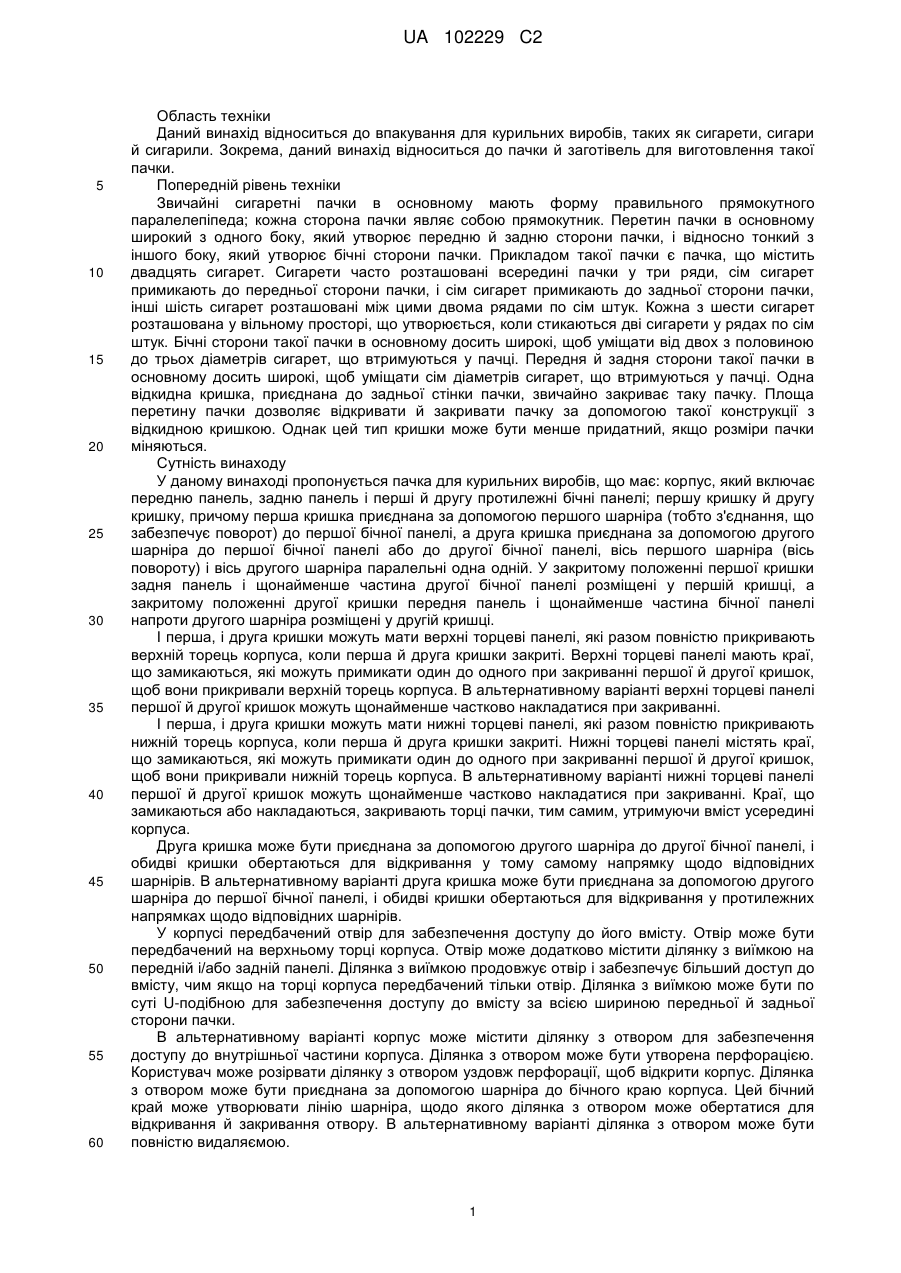

Реферат: У заявці описана пачка (1) для курильних виробів і заготівка або набір заготівок (BR, BL, РВ) для виготовлення такої пачки (1). Пачка (1) містить корпус (11), який включає у себе передню панель (НА), задню панель (НВ) і першу й другу протилежні бічні панелі (HD, НЕ). Пачка (1) також містить першу кришку (3) і другу кришку (5). Перша кришка (3) приєднана за допомогою першого шарніра до першої бічної панелі (HD), і друга кришка (5) приєднана за допомогою другого шарніра до першої бічної панелі (HD) або другої бічної панелі (НЕ). Вісь першого шарніра й вісь другого шарніра паралельні одна одній. Коли перша кришка (3) закрита, задня панель (НВ) і щонайменше частина другої бічної панелі (НЕ) розташовані у першій кришці (3). Коли друга кришка (5) закрита, передня панель (НА) і щонайменше частина бічної панелі (HD; НЕ) напроти другого шарніра розташовані у другій кришці (5). UA 102229 C2 (12) UA 102229 C2 UA 102229 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід відноситься до впакування для курильних виробів, таких як сигарети, сигари й сигарили. Зокрема, даний винахід відноситься до пачки й заготівель для виготовлення такої пачки. Попередній рівень техніки Звичайні сигаретні пачки в основному мають форму правильного прямокутного паралелепіпеда; кожна сторона пачки являє собою прямокутник. Перетин пачки в основному широкий з одного боку, який утворює передню й задню сторони пачки, і відносно тонкий з іншого боку, який утворює бічні сторони пачки. Прикладом такої пачки є пачка, що містить двадцять сигарет. Сигарети часто розташовані всередині пачки у три ряди, сім сигарет примикають до передньої сторони пачки, і сім сигарет примикають до задньої сторони пачки, інші шість сигарет розташовані між цими двома рядами по сім штук. Кожна з шести сигарет розташована у вільному просторі, що утворюється, коли стикаються дві сигарети у рядах по сім штук. Бічні сторони такої пачки в основному досить широкі, щоб уміщати від двох з половиною до трьох діаметрів сигарет, що втримуються у пачці. Передня й задня сторони такої пачки в основному досить широкі, щоб уміщати сім діаметрів сигарет, що втримуються у пачці. Одна відкидна кришка, приєднана до задньої стінки пачки, звичайно закриває таку пачку. Площа перетину пачки дозволяє відкривати й закривати пачку за допомогою такої конструкції з відкидною кришкою. Однак цей тип кришки може бути менше придатний, якщо розміри пачки міняються. Сутність винаходу У даному винаході пропонується пачка для курильних виробів, що має: корпус, який включає передню панель, задню панель і перші й другу протилежні бічні панелі; першу кришку й другу кришку, причому перша кришка приєднана за допомогою першого шарніра (тобто з'єднання, що забезпечує поворот) до першої бічної панелі, а друга кришка приєднана за допомогою другого шарніра до першої бічної панелі або до другої бічної панелі, вісь першого шарніра (вісь повороту) і вісь другого шарніра паралельні одна одній. У закритому положенні першої кришки задня панель і щонайменше частина другої бічної панелі розміщені у першій кришці, а закритому положенні другої кришки передня панель і щонайменше частина бічної панелі напроти другого шарніра розміщені у другій кришці. І перша, і друга кришки можуть мати верхні торцеві панелі, які разом повністю прикривають верхній торець корпуса, коли перша й друга кришки закриті. Верхні торцеві панелі мають краї, що замикаються, які можуть примикати один до одного при закриванні першої й другої кришок, щоб вони прикривали верхній торець корпуса. В альтернативному варіанті верхні торцеві панелі першої й другої кришок можуть щонайменше частково накладатися при закриванні. І перша, і друга кришки можуть мати нижні торцеві панелі, які разом повністю прикривають нижній торець корпуса, коли перша й друга кришки закриті. Нижні торцеві панелі містять краї, що замикаються, які можуть примикати один до одного при закриванні першої й другої кришок, щоб вони прикривали нижній торець корпуса. В альтернативному варіанті нижні торцеві панелі першої й другої кришок можуть щонайменше частково накладатися при закриванні. Краї, що замикаються або накладаються, закривають торці пачки, тим самим, утримуючи вміст усередині корпуса. Друга кришка може бути приєднана за допомогою другого шарніра до другої бічної панелі, і обидві кришки обертаються для відкривання у тому самому напрямку щодо відповідних шарнірів. В альтернативному варіанті друга кришка може бути приєднана за допомогою другого шарніра до першої бічної панелі, і обидві кришки обертаються для відкривання у протилежних напрямках щодо відповідних шарнірів. У корпусі передбачений отвір для забезпечення доступу до його вмісту. Отвір може бути передбачений на верхньому торці корпуса. Отвір може додатково містити ділянку з виїмкою на передній і/або задній панелі. Ділянка з виїмкою продовжує отвір і забезпечує більший доступ до вмісту, чим якщо на торці корпуса передбачений тільки отвір. Ділянка з виїмкою може бути по суті U-подібною для забезпечення доступу до вмісту за всією шириною передньої й задньої сторони пачки. В альтернативному варіанті корпус може містити ділянку з отвором для забезпечення доступу до внутрішньої частини корпуса. Ділянка з отвором може бути утворена перфорацією. Користувач може розірвати ділянку з отвором уздовж перфорації, щоб відкрити корпус. Ділянка з отвором може бути приєднана за допомогою шарніра до бічного краю корпуса. Цей бічний край може утворювати лінію шарніра, щодо якого ділянка з отвором може обертатися для відкривання й закривання отвору. В альтернативному варіанті ділянка з отвором може бути повністю видаляємою. 1 UA 102229 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ділянка з отвором може бути передбачена і на передній, і на задній панелях. Ділянка з отвором може продовжуватися на верхній торцевій панелі на верхньому торці корпуса й/або може продовжуватися на нижній торцевій панелі на нижньому торці корпуса. Отвір, передбачений усуненням або відкриванням ділянки з отвором, що продовжується від верху до низу передньої й задньої панелей і продовжується на нижню торцеву панель, відкриває вміст, наприклад, сигарети, за всією довжиною (з одного кінця). У цьому варіанті здійснення сигарету можна вийняти через отвір, відхиливши відкритий кінець і піднявши сигарету з отвору. В альтернативному варіанті сигарету можна вийняти, здавивши її у будь-якому місці уздовж відкритої ділянки й піднявши. Пачка може містити перегородку, що ділить корпус щонайменше на два відділення. Відповідно, за розміром кожне відділення може бути таким, щоб при відкриванні однієї кришки здійснювався доступ до вмісту тільки цього відділення. Тому обидві кришки можуть бути відкриті для здійснення доступу до вмісту обох відділень. Перша кришка може прикривати одне з двох відділень, коли вона закрита, і друга кришка може прикривати інше з двох відділень, коли вона закрита. У даному винаході також пропонується набір заготівель, що може містити одну або декілька заготівель для формування такої пачки. Наприклад, набір заготівель може містити дві заготівлі, причому перша заготівля містить задню панель і першу кришку, і друга заготівля містить передню панель і другу кришку. Пачка може бути сформована шляхом комбінування двох заготівель, причому кожна бічна панель пачки утворюється за рахунок накладення частин першої й другої заготівель при формуванні пачки. Короткий опис креслень Варіанти здійснення даного винаходу описані далі тільки як приклад з посиланням на прикладені креслення, на яких: на фіг. 1 показаний вид у перспективі закритої пачки за одним варіантом здійснення даного винаходу; на фіг. 2 показаний вид у перспективі пачки за першим варіантом здійснення даного винаходу з відкритою кришкою; на фіг. 3 показаний вид у перспективі пачки за фіг. 2 з двома відкритими кришками; на фіг. 4 показаний вид у перспективі пачки за другим варіантом здійснення даного винаходу з двома відкритими кришками, і містить ділянку з отвором; на фіг. 5 показаний вид у перспективі пачки за фіг. 4 з відкритою кришкою й вилученою ділянкою з отвором; на фіг. 6 дане схематичне подання набору заготівель для виготовлення пачки за фіг. 2 і 3; на фіг. 7 дане схематичне подання набору заготівель для виготовлення пачки за фіг. 4 і 5; на фіг. 8 показаний вид у перспективі частково зібраної пачки, виготовленої з набору заготівель за фіг. 6. Хоча даний винахід допускає різні модифікації й альтернативні форми, конкретні варіанти здійснення показані на кресленнях і докладно описані тільки як приклад. Варто розуміти однак, що креслення й докладний опис не мають на увазі обмеження даного винаходу конкретною описаною формою, навпроти, даний винахід охоплює всі модифікації, еквіваленти й альтернативні варіанти, охоплені обсягом заявленого винаходу. Докладний опис На фіг. 1-8 суцільні лінії вказують краї або розрізи, а штрихові або пунктирні лінії вказують лінії шарніра, щодо яких кришки у пачці обертаються для відкривання й закривання пачки. Штрихові або пунктирні лінії також використовуються для вказівки ліній згину, щодо яких заготівлю згинають для формування пачки. На фіг. 1 показаний вид у перспективі пачки 1 за одним варіантом здійснення даного винаходу. Пачка 1 має дві кришки 3, 5 і корпус (не видний на фіг. 1). Коли пачка 1 закрита, як показано на фіг. 1, корпус розташований всередині двох кришок 3, 5. Пачка 1 має форму прямокутного паралелепіпеда, що має передню поверхню, задню поверхню, дві протилежні бічні сторони, верхню поверхню й нижню поверхню. Передня й задня поверхні пачки 1, коли вона закрита, передбачені відповідними панелями 3А, 5А двох кришок 3, 5. На фіг. 2 показаний вид у перспективі відкритої пачки 1 за одним варіантом здійснення даного винаходу. З посиланням на фіг. 1 і 2 кришки 3, 5 містять головну панель 3А, 5А, верхню торцеву панель 3В, 5В, нижню торцеву панель 3С, 5С і дві протилежні бічні панелі 3D, 3Е і 5D, 5Е. Верхні панелі 3В, 5В кожної кришки 3, 5 мають краї, що замикаються, які примикають один до одного, щоб прикривати верхній торець корпуса 11. Аналогічно нижні панелі 3С, 5С кожної 2 UA 102229 C2 5 10 15 20 25 30 35 40 45 50 55 60 кришки 3, 5 мають краї, що замикаються, які примикають один до одного, щоб прикривати нижній торець корпуса. Коли обидві кришки закриті, верхні панелі 3В, 5В і нижні панелі 3С, 5С забезпечують верхню й нижню поверхні пачки 1, відповідно. На фіг. 3 показаний вид у перспективі пачки за фіг. 2 з відкритими обома кришками 3, 5. Корпус 11 містить передню панель 11А і задню панель 11В, дві протилежні бічні панелі 11D, 11E, відкритий верхній торець і закритий нижній торець (не видний). Корпус 11 також містить перегородку 11P, що ділить корпус на два окремих відділення. У показаному прикладі перегородка 11P має той же розмір, що й передня й задня панелі 11А, 11В корпуса 11, так що корпус 11 розділений на переднє відділення й заднє відділення. Перегородка 11P може бути знімною або фіксованою. Обидві кришки 3, 5 приєднані за допомогою шарніра 3Н (не видний), 5Н до протилежних бічних панелей 11D, 11E корпуса 11. Вісь першого шарніра 3Η і вісь другого шарніра 5Н паралельні. У цій конфігурації обидві кришки 3, 5 обертаються в одному напрямку; наприклад, проти годинникової стрілки, при перегляді зверху, щоб відкрити пачку, і за годинниковою стрілкою Α1, Α2 при перегляді зверху, щоб закрити пачку 1. Одна кришка 3 обертається, щоб відкрити й закрити переднє відділення, а інша кришка 5 обертається, щоб відкрити й закрити заднє відділення. У показаному прикладі лінія шарніра 3Н, 5Н, навколо якого обертається кожна з кришок 3, 5, зміщена від бічного краю пачки 1. У показаному прикладі лінія шарніра 3Н, 5Н зміщена від бічного краю приблизно на одну чверть ширини пачки 1. Тому кожна з протилежних бічних поверхонь закритої пачки 1 містить у собі бічну панель 11D, 11E корпуса 11 і бічну панель 3D, 5D кожної кришки 3, 5, що приєднана шарніром 3Н, 5Н до відповідної бічної панелі 11D, 11E корпуса 11. У прикладі, показаному на фіг. 2 і 3, верхній торець корпуса 11 відкритий повністю. Отвір продовжується на передній панелі 11А і задній панелі 11В, щоб забезпечити поліпшений доступ до вмісту, наприклад, сигаретам. Отвір на передній панелі 11А і задній панелі 11В по суті являє собою U-подібну виїмку 13. За рахунок продовження отвору на передню панель 11А і задню панель 11В видні кінці сигарет і щонайменше частина сигарет. Такий отвір полегшує захоплення вмісту, щоб вийняти його, якщо отвір відмежований тільки торцем корпуса. З посиланням на фіг. 4 показаний вид у перспективі іншого варіанта здійснення, в якому корпус 11 пачки 1 містить верхню торцеву панель 11F замість отвору вгорі пачки 1. У прикладі, показаному на фіг. 4, ділянка 15 з отвором передбачена на передній стороні 11А і задній стороні 11В корпуса 11, так що видалення ділянки з отвором забезпечує доступ до вмісту корпуса 11. Ділянка 15 з отвором утворена перфорацією на передній стороні 11А і задній стороні 11В корпуса 11. На передній панелі 11А і задній панелі 11В корпуса 11 ділянка 15 з отвором продовжується від одного бічного краю корпуса 11 до протилежного бічного краю корпуса 11 і від верхнього до нижнього краю корпуса 11. Ділянка 15 з отвором продовжується на верхній панелі 11F корпуса 11 на одному торці й на нижній панелі 11С на іншому торці. У деяких варіантах здійснення ділянку 15 з отвором можна усунути повністю з корпуса 11, щоб забезпечити отвір відповідної форми. В альтернативному варіанті ділянка 15 з отвором може бути частково знімною, наприклад, бічний край, утворений передньою панеллю 15А ділянки 15 з отвором і бічною панеллю 11D корпуса 11, залишаються недоторканими й забезпечують шарнір, навколо якого може обертатися ділянка 15 з отвором. У цьому прикладі ділянка 15 з отвором забезпечує відкидну кришку, яку можна закривати кожний раз, наприклад, після того, як сигарета вийнята через отвір, який передбачений, коли ділянка з отвором відкрита. У прикладі, показаному на фіг. 4, ділянка 15 з отвором (і отриманий отвір) утворюють Uподібні виїмки на верхньому торці 11F і нижньому торці 11С корпуса 11. Кожна з торцевих панелей 15В, 15С (не видні на фіг. 4) ділянки 15 з отвором зміщена до бічної панелі, протилежній бічній панелі, до якої приєднана кришка, що прикриває цей отвір. Наприклад, частина ділянки 15В з отвором, що продовжується від передньої панелі 11А на верхню панель 11F, зміщена до бічної панелі 11D, яка протилежна бічній панелі 11E, до якої приєднана перша кришка 3. У показаному прикладі головна панель 15А ділянки 15 з отвором має контурну форму, так що основна частина передньої панелі 11А і задньої панелі 11В вилучена, коли ділянка з отвором відкрита або вилучена. Контурна форма допомагає забезпечити цілісність передньої панелі 11А і задньої панелі 11В корпуса 11 при видаленні або відкриванні ділянки 15 з отвором. На фіг. 5 показаний вид у перспективі варіанта здійснення, показаного на фіг. 4, на якому одна кришка 3 відкрита, і показаний отвір, що передбачений видаленням ділянки 15 з отвором. 3 UA 102229 C2 5 10 15 20 25 30 35 40 45 50 55 Отвір забезпечує доступ за всією довжиною сигарет, що втримуються у пачці 1. Тому, щоб вийняти сигарету з пачки 1, за рахунок отвору споживач може захопити сигарету у будь-якому місці уздовж її довжини або захопити сигарету за її кінці між вказівним і великим пальцем. У цьому прикладі використовується перегородка 11P. Перегородка 11P містить головну панель, що приблизно того ж розміру, що й передня панель 11А і задня панель 11В корпуса 11, і розділяє корпус 11 на переднє й заднє відділення. У варіантах здійснення, описаних з посиланням на фіг. 1-5, пачка 1 придатна, щоб уміщати двадцять сигарет. Форма у перетині й розміри пачки 1 такі, щоб двадцять сигарет можна було розташувати у чотири ряди, по п'ять сигарет у кожному ряді. З посиланням на фіг. 1 глибина D пачки приблизно дорівнює чотирьом діаметрам сигарет, що втримуються у пачці 1, і ширина або товщина W пачки 1 приблизно дорівнює п'яти діаметрам сигарет, що втримуються у пачці 1. Довжина або висота L пачки 1 приблизно дорівнює довжині сигарет, що втримуються у пачці 1. Наприклад, розміри пачки 1 для сигарет довжиною 83 мм становлять: довжина або висота L дорівнює 85 мм, ширина або товщина W дорівнює від 41 до 42 мм, і глибина D дорівнює від 32 до 33 мм. У показаних прикладах краї, що замикаються, на кінцях кришки можуть мати таку форму, щоб краї примикали, щоб закрити торці пачки 1. В альтернативному варіанті краї можуть мати таку форму, щоб кінці кришки частково накладалися, щоб закрити торці пачки 1. Бічні панелі 3Е, 5Ε кожної кришки 3, 5, які протилежні бічним панелям 3D, 5D, що приєднані шарніром 3Н, 5Н до корпуса 11, також мають фігурний край. У показаному прикладі фігурний край на бічній панелі 3Е, 5Е кришки контурний і містить ввігнуту ділянку, що сприяє захопленню для відкривання пачки 1. Бічні панелі 3Е, 5Е можуть мати будь-яку придатну форму. Пачки, описані вище відносно фіг. 1-5, можуть бути виготовлені згинанням однієї заготівлі для формування пачки 1 або згинанням і комбінуванням набору заготівель для одержання пачки 1. Набір заготівель для виготовлення пачки 1, показаної на фіг. 2 і 3, показаний на фіг. 6, і набір заготівель для виготовлення пачки 1, показаної на фіг. 4 і 5, показаний на фіг. 7. Кожний з наборів заготівель, показаних на фіг. 6 і 7, містить дві ідентичні заготівлі BR, BL, які згинають і з'єднують разом, щоб виготовити пачку 1, і заготівлю ВР перегородки, що згинають і вставляють у зібрану пачку 1, щоб розділити корпус 11 пачки 1 на два окремих відділення. Заготівлі позначені BR і BL, що вказує на розміщення заготівель BR, BL, як показано; BR позначає заготівлю, що розташована праворуч на фіг. 6 і 7, a BL позначає заготівлю, що розташована ліворуч на фіг. 6 і 7. На фіг. 8 показані заготівлі BR, BL за фіг. 6, частково зігнуті до їхнього комбінування для формування зібраної пачки 1, як показано на фіг. 1-3. Приклад того, як згинають заготівлі BR і BL, і як їх комбінують, щоб одержати пачку 1, описаний нижче. З посиланням на фіг. 6 права заготівля BR містить ділянку BRL кришки й ділянку BRC корпуса. Ділянка BRL кришки містить головну панель BR3А, верхню торцеву панель BR3B, нижню торцеву панель BR3C, кожна з яких відходить, відповідно, від верхніх і нижніх протилежних країв головної панелі BR3А, і дві протилежні бічні панелі BR3D, BR3E. Одна з бічних панелей BR3D приєднана за допомогою шарніра 3Н до бічної панелі BR2 ділянки BRC корпуса. Інша бічна панель BR3E має вільний край, який забезпечує край, що замикається, кришки у зібраній пачці. У показаному прикладі вільний край бічної панелі BR3E є контурним. Ділянка BRL кришки також містить язички BRT1, BRT2, BRT3, BRT4, які, як описано вище, згинаються щодо панелей, до яких вони приєднані. Ці язички полегшують з'єднання панелей, що примикають, разом у зібраній пачці, щоб сформувати кришку 3. Один язичок BRT1 продовжується від верхнього краю бічної панелі BR3E, що містить вільний край, і при формуванні кришки 3 язичок BRT1 фіксований всередині верхньої панелі BR3B кришки. Інший язичок BRT2 продовжується від нижнього краю бічної панелі BR3E, що містить вільний край, і при формуванні кришки 3 язичок BRT2 фіксований всередині нижньої панелі BR3C кришки. Язичок BRT3 і язичок BRT4 продовжуються, відповідно, від верхнього й нижнього країв бічної панелі BR3D, що приєднана до бічної панелі BR2 ділянки BRC корпуса. При формуванні кришки 3 язички BRT3, BRT4 фіксовані всередині торцевих панелей BR3B, BR3C кришки. Ділянка BRC корпуса містить одну бічну панель BR2, що приєднана за допомогою шарніра з перфорацією або лінії згину до бічної панелі BR3D ділянки BRL кришки, головної панелі BR1 і іншої бічної панелі BR3. До головної панелі BR1 приєднана нижня торцева панель BR4, що згинається щодо головної панелі BR1, щоб забезпечити основу корпуса 11 у зібраній пачці 1. Язичок BRT5 4 UA 102229 C2 5 10 15 20 25 30 35 40 45 50 55 60 передбачений на бічній панелі BR3, згинається щодо бічної панелі BR3 і приєднаний до нижньої торцевої панелі BR4, щоб закріпити основу корпуса 11 зібраної пачки 1. На фіг. 6 ліва заготівля BL містить ділянку BLL кришки й ділянку BLC корпуса. На ділянці BLL кришки утворена головна панель BL5A, верхня торцева панель BL5B і нижня торцева панель BL5C, кожна з яких відходить, відповідно, від верхнього і нижнього протилежних країв головної панелі BL5A, і двох протилежних бічних панелей BL5D, BL5E. Одна бічна панель BL5D приєднана за допомогою шарніра 5Н до бічної панелі BL2 ділянки BLC корпуса. Інша бічна панель BL5E має вільний край, який забезпечує край, що замикається, кришки у зібраній пачці. У показаному прикладі вільний край бічної панелі BL5E контурний. Ділянка BLL кришки також містить язички BLT1, BLT2, BLT3, BLT4, які згинаються щодо панелей, описаних вище, щоб з'єднати панелі, що примикають, разом для формування кришки 5 у зібраній пачці 1. Язичок BLT1 і язичок BLT2 продовжуються відповідно від кожного верхнього і нижнього країв бічної панелі BL5E, що має вільний край. При формуванні кришки 5 язичок BLT1 зафіксований всередині верхньої панелі BL5B кришки, і язичок BLT2 зафіксований всередині нижньої панелі BL5C кришки. Язичок BLT3 і язичок BLT4 продовжуються, відповідно, від верхнього й нижнього країв бічної панелі BL5D, що приєднана за допомогою шарніра 5Н до ділянки BLC корпуса. При формуванні кришки 5 язичок BLT3 зафіксований всередині верхньої панелі BL5B кришки, і язичок BLT4 зафіксований всередині нижньої панелі BL5C кришки. Ділянка BLС корпуса заготівлі BL містить одну бічну панель BL2, що приєднана за допомогою шарніра 5Н з перфорацією або лінії 5Н згину до бічної панелі BL5D ділянки BLL кришки, головну панель ВL1, що забезпечує задню панель 11В корпуса 11 у зібраній пачці 1, і протилежну бічну панель BL3. Нижня торцева панель BL4 приєднана до головної панелі BL1, що згинається щодо головної панелі BL1, щоб забезпечити основу корпуса 11 у зібраній пачці 1. Язичок BLT5 передбачений на нижньому краї бічної панелі BL3, і при формуванні пачки 1 цей язичок згинається щодо бічної панелі BL3 і зафіксований всередині нижньої торцевої панелі BL4, щоб закріпити основу корпуса 11 зібраної пачки 1. В обох заготівлях BR, BL кожна з верхніх панелей BR3B, BL5B і нижніх панелей BR3C, BL5C ділянки BRL, BLL кришки має вільний край, який забезпечує краї, що замикаються, вгорі й внизу зібраної пачки. Як показано, краї, що замикаються, можуть бути комплементарної форми, щоб, коли краї двох верхніх панелей BR3B, BL5B і краї двох нижніх панелей BR3C, BL5C сходяться разом при закриванні зібраної пачки 1, їхні краї замикалися. На фіг. 6 показана заготівля ВР перегородки, що включена у набір заготівель для формування пачки 1, як показано на фіг. 2 і 3. Перегородка вставляється у корпус 11 зібраної пачки 1, щоб розділяти корпус 11 на два відділення. Заготівля ВР перегородки містить три панелі ВР1, ВР2, ВР3. Головна панель ВР1 має той же розмір, що й головні панелі BR1, BL1 ділянки BLC корпуса, а інші дві панелі ВР2, ВРЗ щонайменше мають ширину, рівну діаметру сигарет, що втримуються у пачці. У показаному прикладі пачка 1 придатна для вмісту чотирьох рядів по п'ять сигарет, і кожна з бічних панелей ВР2, ВР3 заготівлі ВР перегородки має ширину, рівну двом діаметрам сигарети, так що перегородка ділить корпус 11 на два відділення рівного розміру. Номера винесень, аналогічні застосованим для заготівель на фіг. 6, застосовані для набору заготівель, показаних на фіг. 7. З посиланням на фіг. 7 права заготівля BR містить ділянку BRL кришки й ділянку BRC корпуса. Ділянка BRL кришки містить головну панель BR3A, верхню торцеву панель BR3B і нижню торцеву панель BR3C, кожна з яких відходить, відповідно, від верхнього й нижнього країв головної панелі BR3A, і дві протилежні бічні панелі BR3D, BR3E. Одна з бічних панелей BR3D приєднана за допомогою шарніра 3Н до бічної панелі BR2 ділянки BRC корпуса, і інша бічна панель BR3E має вільний край, який забезпечує край, що замикається, кришки у зібраній пачці. У показаному прикладі вільний край бічної панелі BR3E є контурним. Ділянка BRL кришки також містить язички BRT1, BRT2, BRT3, BRT4, які згинаються щодо панелей, до яких вони приєднані, як описано вище. Язички полегшують з'єднання панелей, що примикають, разом у зібраній пачці 1 для формування кришки 3. Один язичок BRT1 продовжується від верхнього краю бічної панелі BR3E, що містить вільний край, і при формуванні кришки 3 зафіксований всередині верхньої панелі BR3B кришки. Інший язичок BRT2 продовжується від нижнього краю бічної панелі BR3E, що має вільний край, і при формуванні кришки 3 зафіксований всередині нижньої панелі BR3C кришки. Язичок BRT3 і язичок BRT4 продовжуються відповідно від верхнього і нижнього країв бічної панелі BR3D, що приєднана до ділянки BRC корпуса. При формуванні кришки 3 язичок BRT3 зафіксований всередині верхньої панелі BR3B кришки, і язичок BRT4 зафіксований всередині нижньої панелі BR3C кришки. Ділянка BRC корпуса містить головну панель BR1 і протилежні бічні панелі BR2, BR3; одна 5 UA 102229 C2 5 10 15 20 25 30 35 40 45 50 55 бічна панель BR2 приєднана за допомогою шарніра 3Η з перфорацією або лінії згину 3Η до бічної панелі BR3D ділянки BRL кришки. Нижня торцева панель BR4 і верхня торцева панель BR5 приєднані, відповідно, до нижньої й верхньої частини головної панелі BR1. Нижня й верхня торцеві панелі згинаються щодо головної панелі BR1, щоб забезпечувати, відповідно, основу й верхню частину корпуса 11 у зібраній пачці 1. Язичок BRT6 і язичок BRT5 передбачені, відповідно, на верхньому й нижньому краї бічної панелі BR3. При формуванні пачки 1 язички BRT5 і BRT6 згинаються на 90 градусів щодо бічної панелі BR3 і зафіксовані, відповідно, на внутрішній поверхні нижньої торцевої панелі BR4 і верхньої торцевої панелі BR5, щоб забезпечувати основу й верхню частину для корпуса 11 у зібраній пачці 1. На фіг. 7 ліва заготівля BL являє собою дзеркальне зображення правої заготівлі й містить ділянку BLL кришки й ділянку BLC корпуса. На ділянці BLL кришки утворена головна панель BL5A, верхня торцева панель BL5B і нижня торцева панель BL5C, кожна з яких відходить, відповідно, від верхнього і нижнього протилежних країв головної панелі BL5A, і дві протилежні бічні панелі BL5D, BL5E. Одна з бічних панелей BL5D приєднана за допомогою шарніра 5Н до ділянки BLC корпуса, а інша бічна панель BL5E має вільний край, який забезпечує край, що замикається, кришки у зібраній пачці. У показаному прикладі вільний край бічної панелі BR3E є контурним. Ділянка BLL кришки також містить язички BLT1, BLT2, BLT3, BLT4, які згинаються щодо панелей, описаних вище, для з'єднання панелей, що замикаються, разом для формування кришки 5 у зібраній пачці 1. Язичок BLT1 і язичок BLT2 продовжуються, відповідно, від верхнього і нижнього країв бічної панелі BL5E. При згинанні для формування пачки 1 язичок BLT1 і язичок BLT2 згинаються на 90 градусів щодо бічної панелі BL5E і фіксуються на внутрішній поверхні верхньої панелі BL5B кришки й нижньої панелі BL5C кришки, відповідно. Язичок BLT3 і язичок BLT4 продовжуються, відповідно, від верхнього й нижнього країв бічної панелі BL5D. При згинанні для формування пачки 1 язичок BLT3 і язичок BLT4 згинаються на 90 градусів щодо бічної панелі BL5D і фіксуються на внутрішній поверхні верхньої панелі BL5B кришки й нижньої панелі BL5C кришки, відповідно. Ділянка BLC корпуса заготівлі BL містить головну панель BL1 і протилежні бічні панелі BL2, BL3; одна бічна панель BL2 приєднана за допомогою шарніра з перфорацією або лінії 5Н згину до бічної панелі BL5D ділянки BLL кришки. Нижня торцева панель BL4 і верхня торцева панель BL5 приєднані, відповідно, до нижньої й верхньої сторони головної панелі BL1. Нижня торцева панель BL4 і верхня торцева панель BL5 згинаються щодо головної панелі BL1, щоб забезпечити, відповідно, основу й верхню частину корпуса 11 у зібраній пачці 1. Язичок BLT6 і язичок BLT5 передбачені, відповідно, на верхньому й нижньому краї бічної панелі BL3. При формуванні пачки 1 язички BLT5 і BLT6 згинаються на 90 градусів щодо бічної панелі BL3 і фіксуються, відповідно, на внутрішній поверхні нижньої торцевої панелі BL4 і верхньої торцевої панелі BL5, щоб забезпечити основу й верхню частину корпуса 11 у зібраній пачці 1. В обох заготівлях BR, BL кожна з верхніх панелей BR3B, BL5B і нижніх панелей BR3C, BL5C ділянки BRL кришки має вільний край, який забезпечує краї, що замикаються, на верхній і нижній частинах зібраної пачки. Як показано, краї, що замикаються, можуть мати комплементарну форму, так що коли краї двох верхніх панелей і краї двох нижніх панелей сходяться при закриванні зібраної пачки, ці краї примикають. На фіг. 7 і права заготівля BR, і ліва заготівля BL містять ділянку RP з отвором, що утворена перфорованою лінією розриву у заготівлях. Ділянка RP з отвором утворена головною панеллю RP1, верхньою панеллю RP2 і нижньою панеллю RP3. Головна панель RP1 утворена у головній панелі BR1, BL1 ділянки BRC, BLC корпуса. Верхня панель RP2 ділянки RP з отвором і нижня панель RP3 ділянки RP з отвором утворені у верхній панелі BR5 ділянки BLC, BRC корпуса й нижній панелі BR4 ділянки BLC, BRC корпуса, відповідно. Набір заготівель, показаний на фіг. 7, також містить у собі заготівлю ВР перегородки, що сконфігурована для розподілу корпуса 11 у зібраній пачці 1 на два відділення рівного розміру. Заготівля ВР перегородки містить три панелі ВР1, ВР2, ВР3. Головна панель ВР1 того ж розміру, що й головна панель BR1, BL1 ділянки BLC, BRC корпуса, і інші дві панелі ВР2, ВР3 утворені на верхньому й нижньому краї головної панелі ВР1. У цьому варіанті здійснення кожна з панелей ВР2, ВР3 перегородки ВР має той же розмір і ширину, що й верхні панелі BL5, BR5 і нижні панелі BL4, BR4 ділянки BLC, BRC корпуса. У зібраній пачці торцеві панелі ВР2, ВР3 заготівлі ВР перегородки збігаються, відповідно, з верхніми панелями BR5, BL5 і нижніми панелями BR4, BL4 ділянки BRC, BLC корпуса. У 6 UA 102229 C2 5 10 15 20 25 30 35 40 45 50 55 показаному прикладі кожна з торцевих панелей ВР2, ВР3 містить вирізану ділянку, що відповідає за формою верхній і нижній частинам RP2, RP3 ділянки RP. На фіг. 8 показаний вид у перспективі частково зібраної пачки, що містить дві наполовину зібрані пачки 1А, 1В, на якому кожна наполовину зібрана пачка 1А, 1В виготовлена з використанням набору заготівель, показаного на фіг. 6. Спосіб згинання правої заготівлі BR для створення наполовину зібраної пачки 1А включає наступні етапи: а) згинають верхню панель BR3B кришки, верхню панель BR3C кришки, нижню торцеву панель BR4 ділянки BRC корпуса і язички BRT1, BRT2, BRT3, BRT4, BRT5 на дев'яносто градусів, щоб вони були перпендикулярні панелям, до яких вони приєднані; б) згинають бічну панель BR3E кришки на дев'яносто градусів щодо головної панелі BR3A кришки, переконавшись, що вже зігнуті язички BRT1, BRT2 спрямовані таким чином, щоб вони стикалися з внутрішньою поверхнею верхньої панелі BR3B кришки й нижньої панелі BR3C кришки, відповідно; в) згинають головну панель BR3А на дев'яносто градусів щодо бічної панелі BR3D кришки, переконавшись, що язички BRT3, BRT4 спрямовані таким чином, щоб вони стикалися з внутрішньою поверхнею верхньої панелі BR3B кришки й нижньої панелі BR3C кришки, відповідно; г) згинають бічну панель BR3 ділянки BRC корпуса на дев'яносто градусів щодо головної панелі BR1 ділянки BRC, щоб язичок BRT5 стикався з внутрішньою поверхнею нижньої панелі BR4 ділянки BRC корпуса; д) згинають головну панель BR1 на дев'яносто градусів щодо іншої бічної панелі BR2, щоб бічна панель BR3 стикалася з внутрішньою поверхнею бічної панелі BR3E кришки; e) повторюють етапи з а) по д) згинання правої заготівлі BR для згинання лівої заготівлі BL на фіг. 6 для формування другої наполовину зібраної пачки 1В частково зібраної пачки 1; ж) з'єднують дві наполовину зібрані пачки 1А, 1В разом, спочатку повернувши ділянку BRL, BLL кришки на кожній збірці на дев'яносто градусів, щоб розкрити ділянки BRC, BLC корпуса; з) здвигають дві наполовину зібрані пачки 1А, 1В разом, щоб бічна панель BR2, до якої приєднана кришка BRL на першій наполовину зібраній пачці 1А, накладалася на бічну панель BL3 на другій наполовину зібраній пачці 1В, і бічна панель BL2, до якої приєднана кришка BLL на другій наполовину зібраній пачці 1В, накладалася на бічну панель BR3 на першій наполовину зібраній пачці 1А. Коли дві наполовину зібрані пачки 1А, 1В скомбіновані, дві нижні панелі BR4, BL4 сходяться разом по суті, примикаючи краями, щоб сформувати основу корпуса 11 у зібраній пачці 1; и) згинають заготівлю ВР перегородки, зігнувши обидві бічні панелі ВР2, ВР3 на дев'яносто градусів щодо головної панелі ВР1 і вставляють сформовану перегородку 11P у корпус 11, всунувши перегородку 11P через відкритий верхній торець, щоб розділити корпус 11 на два відділення рівного розміру; к) повертають обидві кришки 3, 5, щоб закрити пачку 1. Вміст пачки можна покласти на заготівлі на етапі а), і заготівлі можна згинати навколо вмісту. В альтернативному варіанті вміст можна помістити у кожну ділянку BRC, BLC корпуса кожної наполовину зібраної пачки 1А, 1В перед етапом з), на якому комбінують наполовину зібрані пачки 1А, 1В. В альтернативному варіанті вміст може бути вставлений через відкритий верхній торець перед етапом к), на якому кришки повертають, щоб закрити пачку 1. На фіг. 7 показаний приклад того, як згинати й збирати набір заготівель, щоб сформувати зібрану пачку 1, показану на фіг. 1, 4 і 5: а) згинають верхню панель BR3B кришки, нижню панель BR3C кришки, верхню панель BR5 і нижню панель BR4 і язички BRT1, BRT2, BRT3, BRT4, BRT5, BRT6 на дев'яносто градусів, щоб вони були перпендикулярні панелям, до яких вони приєднані; б) згинають бічну панель BR3E кришки на дев'яносто градусів щодо головної панелі BR3A, при цьому направивши язички BRT1, BRT2, щоб вони стикалися з внутрішньою поверхнею верхньої й нижньої панелей BR3B, BR3C кришки; в) згинають головну панель BR3А кришки на дев'яносто градусів щодо бічної панелі BR3D кришки, при цьому направивши язички BRT3, BRT4, щоб вони стикалися з внутрішньою поверхнею верхньої панелі BR3B кришки й нижньої панелі BR3C кришки; г) згинають бічну панель BR3 ділянки BRC корпуса на дев'яносто градусів щодо головної панелі BR1 ділянки BRC корпуса, щоб язичок BRT5 стикався з внутрішньою поверхнею нижньої панелі BR4 ділянки BRC корпуса, і язичок BRT6 стикався з внутрішньою поверхнею верхньої панелі BR5 ділянки BRC корпуса; 7 UA 102229 C2 5 10 15 20 25 30 д) згинають головну панель BR1 ділянки BRC корпуса на дев'яносто градусів щодо бічної панелі BR2, до якої приєднана ділянка BRL кришки, щоб бічна панель BR3 стикалася з внутрішньою поверхнею бічної панелі BR3E кришки; e) повторюють етапи з а) по г) згинання правої заготівлі BR для згинання лівої заготівлі BL на фіг. 7, щоб сформувати другу наполовину зібрану пачку 1В частково зібраної пачки 1; ж) з'єднують дві наполовину зібрані пачки 1А, 1В разом, спочатку повернувши ділянку BRL, BLL кришки на кожній збірці на дев'яносто градусів, щоб відкрити ділянки BRC, BLC корпуса; з) формують заготівлю ВР перегородки, зігнувши обидві бічні панелі ВР2, ВРЗ на дев'яносто градусів щодо головної панелі ВР1 і вставивши перегородку у ділянку BRC, BLC корпуса однієї з наполовину зібраних пачок 1А, 1В, всунувши перегородку 11P в отвір напроти передньої й задньої панелей ділянки BRC, BLC корпуса кожної з наполовину зібраних пачок 1А, 1В; и) здвигають дві наполовину зібрані пачки 1А, 1В разом, щоб бічна панель BR2, до якої приєднана кришка BRL на першій наполовину зібраній пачці 1А, накладалася на бічну панель BL3 на другій наполовину зібраній пачці 1В, і бічна панель BL2, до якої приєднана кришка BLL на другій наполовину зібраній пачці 1В, накладалася на бічну панель BR3 на першій наполовину зібраній пачці 1А; дві нижні панелі BR4, BL4 сходяться разом по суті, примикаючи краями, щоб сформувати основу корпуса 11 зібраної пачки 1; к) повертають обидві кришки 3, 5, щоб закрити пачку 1. Коли набір заготівель, як показано на фіг. 7, зігнутий і скомбінований, корпус 11 закритий повністю. Тому при складанні наполовину зібраних пачок 1А, 1В вміст і перегородку вставляють у процесі складання перед комбінуванням двох наполовину зібраних пачок 1А, 1В. Очевидно, що пачки, описані у даному документі, наприклад, як показано на фіг. 1, мають перетин, більше близький до квадратного, чим у звичайних пачок з відкидною кришкою. Це надає більшу твердість і забезпечує захист вкладеного продукту. Також можна зменшити кількість картону, необхідного для виготовлення заготівлі. Крім того, конфігурація кришки за фіг. 1 дозволяє усунути проблеми, пов'язані зі зачепленням між кришкою й корпусом пачки (які у принципі можуть виникнути, якщо варто використовувати механізм звичайної кришки з конфігурацією більше товстої пачки). На закінчення, хоча у даному документі описані різні варіанти здійснення, вони приводяться тільки як приклад, і різні зміни й модифікації таких варіантів здійснення будуть очевидні для фахівців, і вони охоплюються обсягом даного винаходу, який визначений заявленою формулою винаходу і її еквівалентами. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Пачка для курильних виробів, що має корпус, що включає передню панель, задню панель і першу й другу протилежні бічні панелі, і першу й другу кришки, при цьому перша кришка приєднана за допомогою першого шарніра до першої бічної панелі, а друга кришка приєднана за допомогою другого шарніра до першої бічної панелі або до другої бічної панелі, і осі першого і другого шарнірів паралельні одна одній, причому при закритому положенні першої кришки у ній розміщені задня панель і щонайменше частина другої бічної панелі, а при закритому положенні другої кришки у ній розміщені передня панель і щонайменше частина бічної панелі напроти другого шарніра. 2. Пачка за п. 1, в якій перша й друга кришки мають верхні торцеві панелі, які разом повністю прикривають верхній торець корпуса, коли перша й друга кришки закриті. 3. Пачка за п. 2, в якій верхні торцеві панелі першої й другої кришок мають краї, що замикаються, які примикають один до одного при закритті першої й другої кришок, щоб вони прикривали верхній торець корпуса. 4. Пачка за п. 2, в якій у закритому положенні верхні торцеві панелі першої й другої кришок щонайменше частково накладаються одна на одну. 5. Пачка за будь-яким із пп. 1-4, в якій перша й друга кришки мають нижні торцеві панелі, які разом повністю прикривають нижній торець корпуса, коли перша й друга кришки закриті. 6. Пачка за п. 5, в якій нижні торцеві панелі першої й другої кришок мають краї, що замикаються, які примикають один до одного при закритті першої й другої кришок, щоб вони прикривали нижній торець корпуса. 7. Пачка за п. 5, в якій нижні торцеві панелі щонайменше частково накладаються, коли перша й друга кришки закриті. 8. Пачка за будь-яким із пп. 1-7, в якій друга кришка приєднана за допомогою другого шарніра до другої бічної панелі й обидві кришки мають можливість повороту для відкривання у тому самому напрямку щодо відповідних шарнірів. 8 UA 102229 C2 5 10 15 20 25 9. Пачка за будь-яким із пп. 1-7, в якій друга кришка приєднана за допомогою другого шарніра до першої бічної панелі й обидві кришки мають можливість повороту для відкривання у протилежних напрямках щодо відповідних шарнірів. 10. Пачка за будь-яким із пп. 2-9, в якій є отвір у верхньому торці корпуса. 11. Пачка за п. 10, в якій зазначений отвір містить ділянку з виїмкою на передній і/або задній панелях. 12. Пачка за будь-яким із пп. 1-11, в якій корпус містить ділянку з отвором для забезпечення доступу до внутрішньої частини корпуса. 13. Пачка за п. 12, в якій ділянка з отвором утворена перфорацією. 14. Пачка за одним з пп. 12 або 13, в якій ділянка з отвором приєднана за допомогою шарніра до бічного краю корпуса. 15. Пачка за одним з пп. 12 або 13, в якій ділянка з отвором виконана повністю видалюваною. 16. Пачка за будь-яким із пп. 12-15, в якій ділянка з отвором передбачена і на передній, і на задній панелях. 17. Пачка за п. 16, в якій ділянка з отвором продовжується на верхній торцевій панелі у верхньому торці корпуса й/або продовжується на нижній торцевій панелі у нижньому торці корпуса. 18. Пачка за будь-яким із попередніх пунктів, в якій є перегородка, що розділяє корпус щонайменше на два відділення. 19. Пачка за п. 18, в якій перша кришка прикриває одне з двох відділень, коли вона закрита, а друга кришка прикриває інше з двох відділень, коли вона закрита. 20. Набір заготівок (BR, BL), що містять множину ліній згину, за якими заготівки можуть складатися з формуванням пачки за будь-яким із пп. 1-19, де перша заготівка містить у собі задню панель і першу кришку, а друга заготівка містить у собі передню панель і другу кришку. 21. Набір заготівок за п. 20, що містить дві заготівки, в якій перша заготівка містить у собі задню панель і першу кришку, а друга заготівка містить у собі передню панель і другу кришку. 22. Набір заготівок за одним з пп. 20 або 21, в якому кожна бічна панель утворюється за рахунок накладення частин першої й другої заготівок при формуванні пачки. 9 UA 102229 C2 10 UA 102229 C2 11 UA 102229 C2 12 UA 102229 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
