Спосіб витягування забруднюючих речовин зі стічних вод в процесі гідравлічного розриву пласта

Номер патенту: 110620

Опубліковано: 25.01.2016

Автор: Невін Дональд

Є ще 7 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

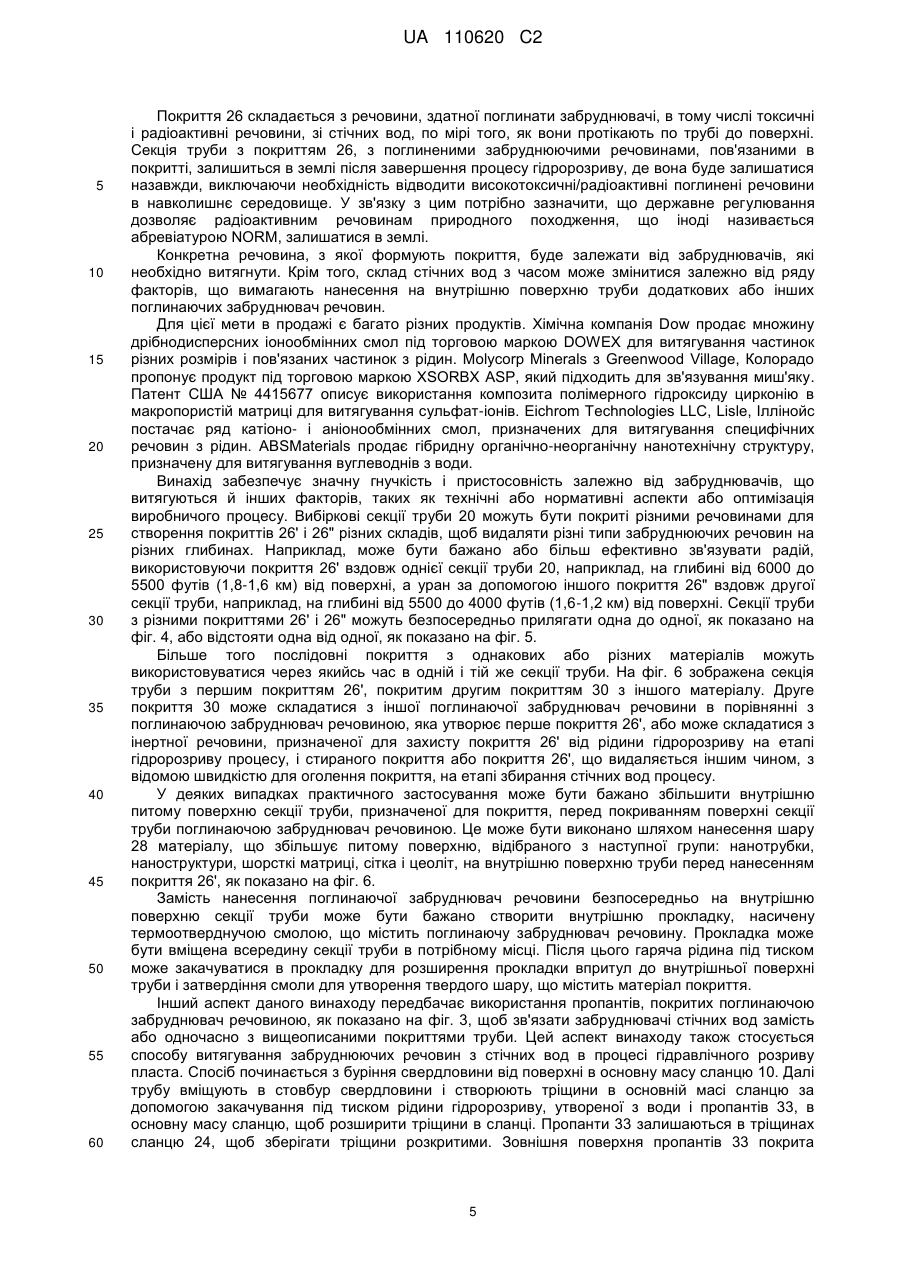

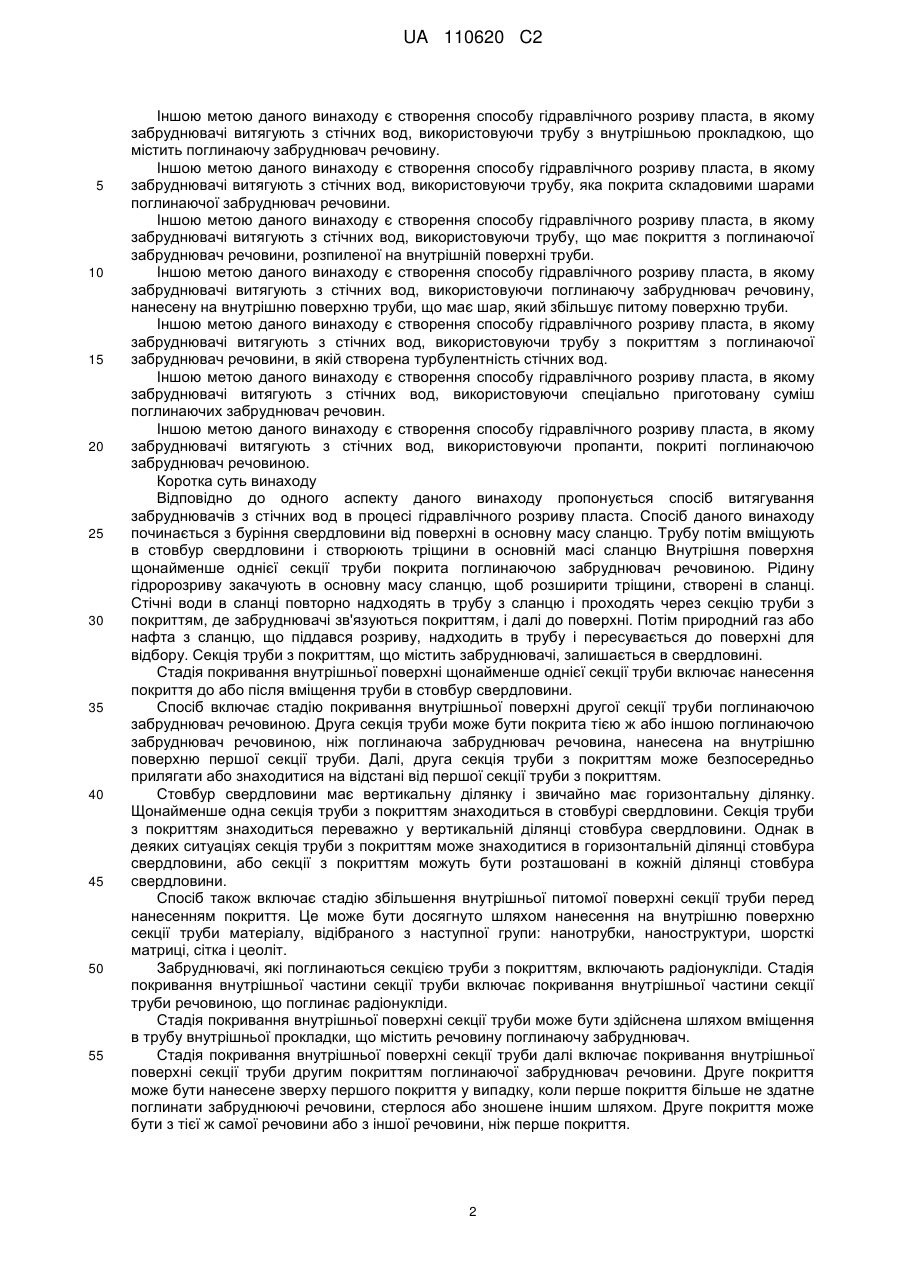

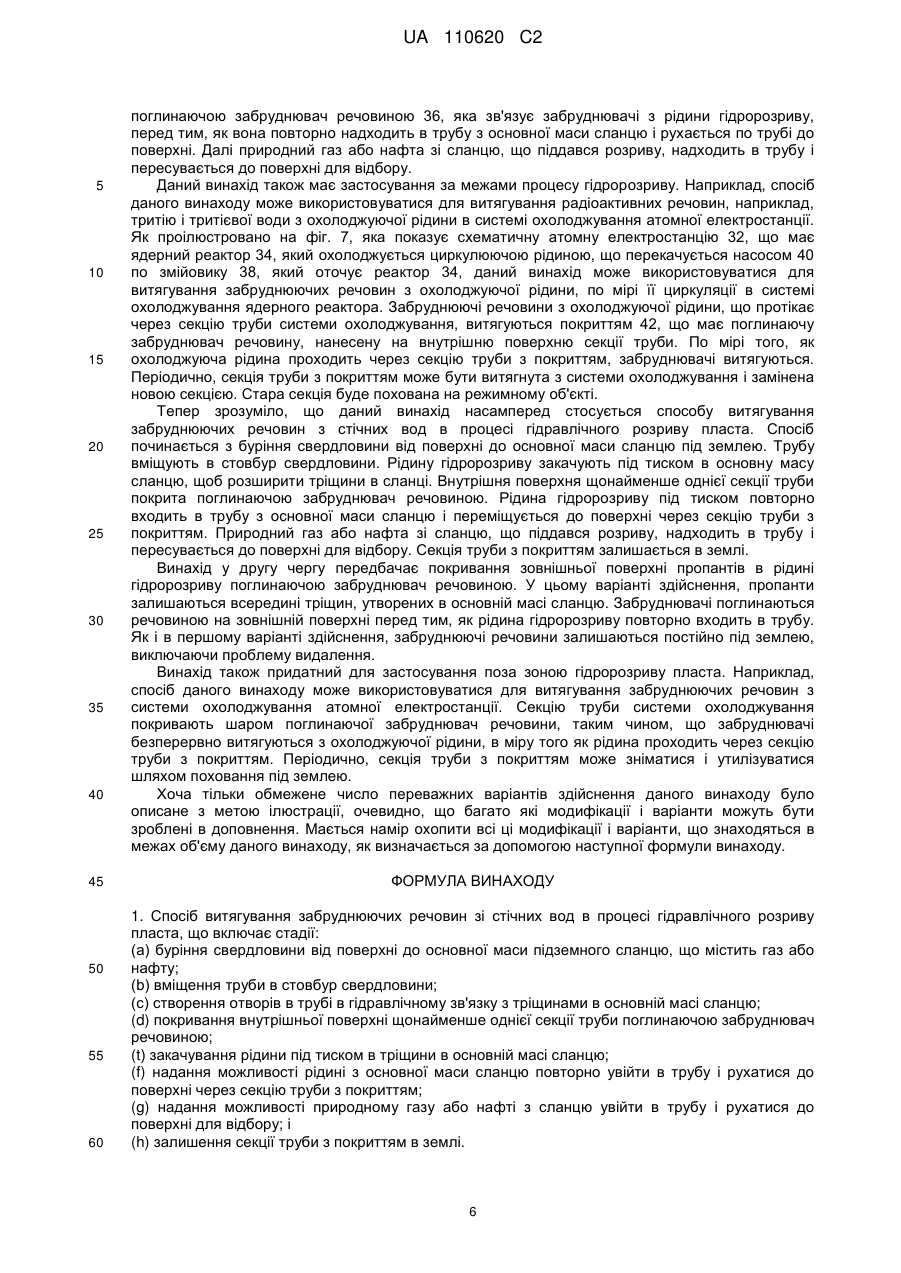

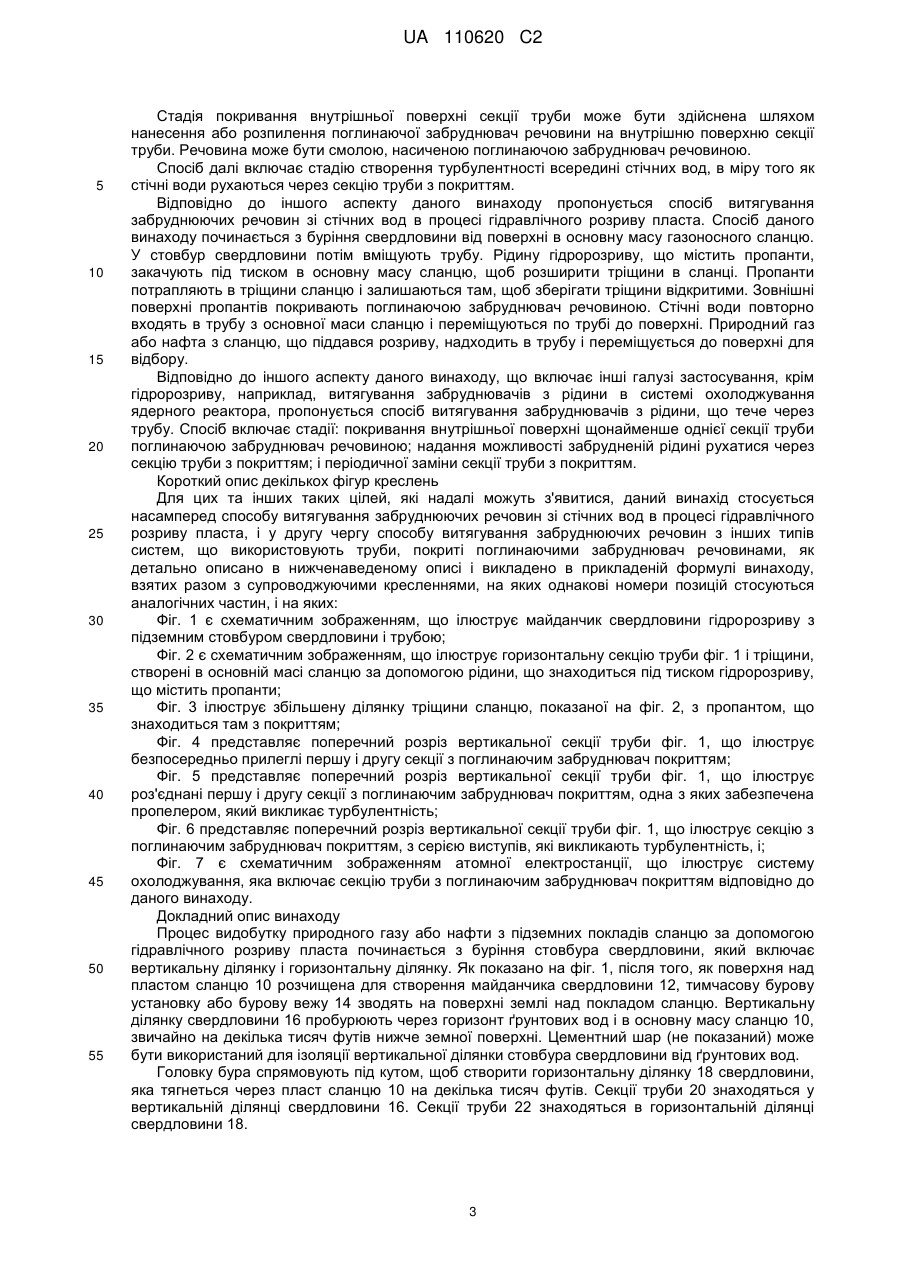

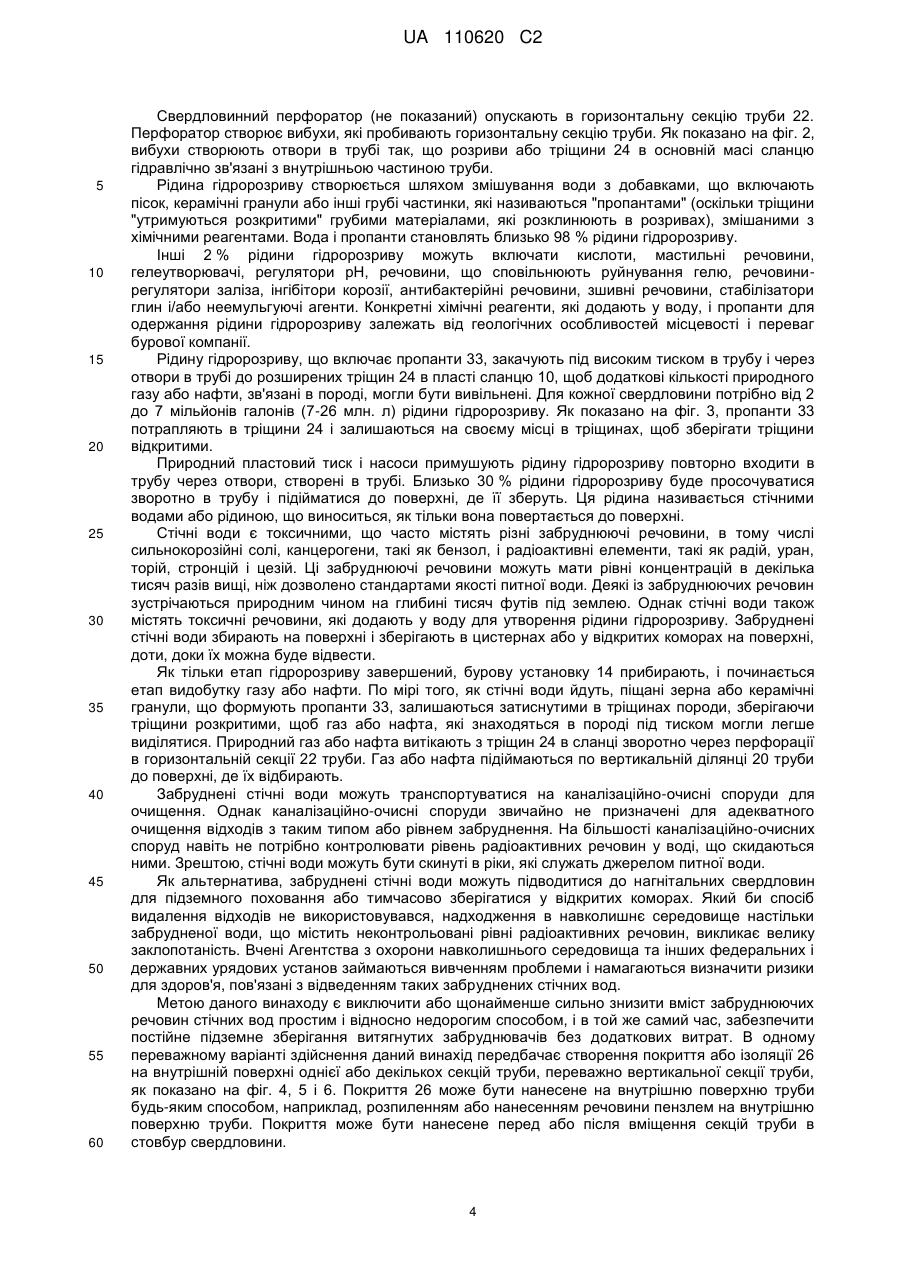

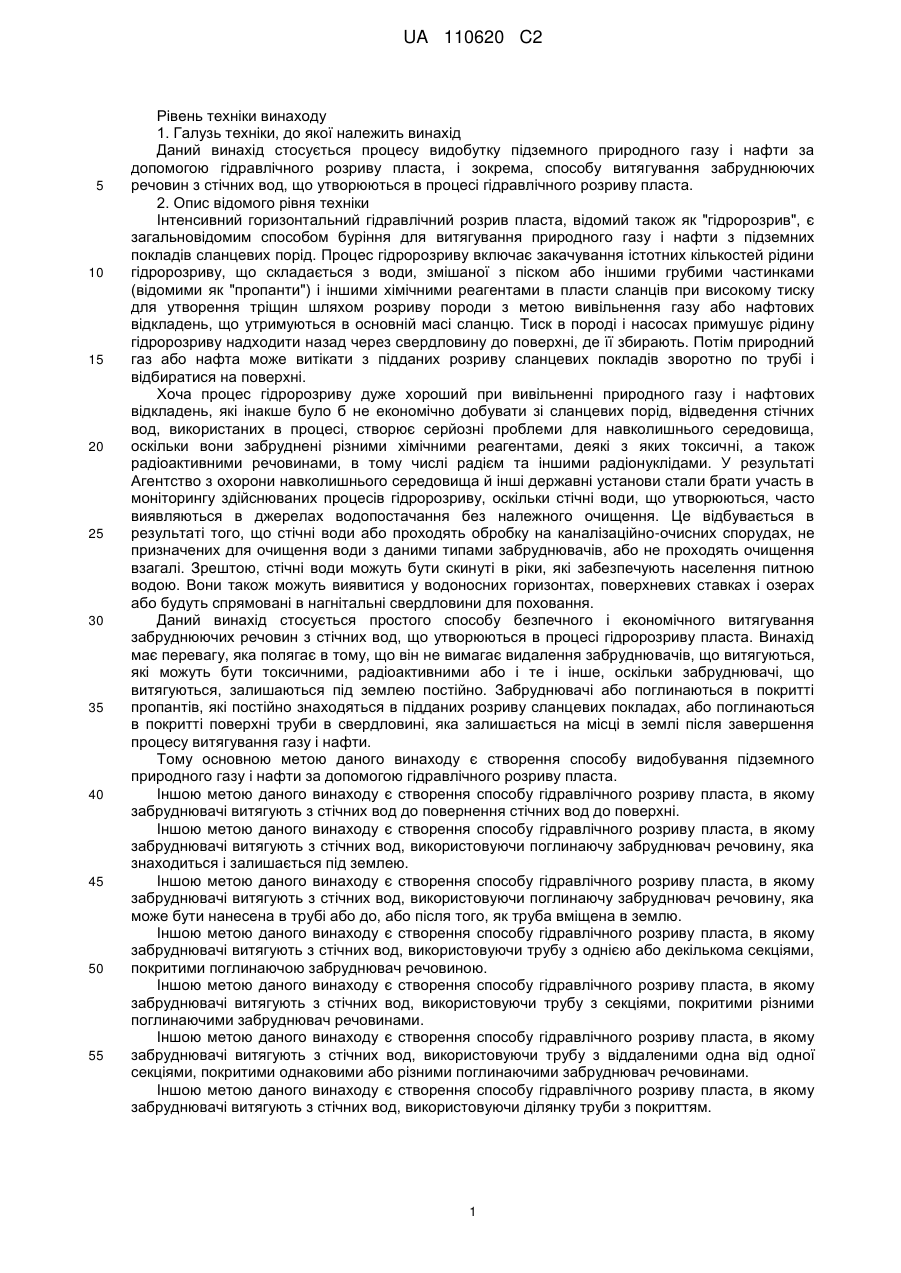

1. Спосіб витягування забруднюючих речовин зі стічних вод в процесі гідравлічного розриву пласта, що включає стадії:

(a) буріння свердловини від поверхні до основної маси підземного сланцю, що містить газ або нафту;

(b) вміщення труби в стовбур свердловини;

(c) створення отворів в трубі в гідравлічному зв'язку з тріщинами в основній масі сланцю;

(d) покривання внутрішньої поверхні щонайменше однієї секції труби поглинаючою забруднювач речовиною;

(t) закачування рідини під тиском в тріщини в основній масі сланцю;

(f) надання можливості рідині з основної маси сланцю повторно увійти в трубу і рухатися до поверхні через секцію труби з покриттям;

(g) надання можливості природному газу або нафті з сланцю увійти в трубу і рухатися до поверхні для відбору; і

(h) залишення секції труби з покриттям в землі.

2. Спосіб за п. 1, де стадія покривання внутрішньої поверхні щонайменше однієї секції труби включає нанесення покриття до вміщення труби в свердловину.

3. Спосіб за п. 1, де стадія покривання внутрішньої поверхні щонайменше однієї секції труби включає нанесення покриття після вміщення труби в свердловину.

4. Спосіб за п. 1, де забруднюючі речовини включають радіонукліди, і стадія покривання внутрішньої поверхні щонайменше однієї секції труби включає покривання внутрішньої частини щонайменше однієї секції труби поглинаючою радіонукліди речовиною.

5. Спосіб за п. 1, що додатково включає стадію покривання внутрішньої поверхні другої секції труби поглинаючою забруднювач речовиною.

6. Спосіб за п. 5, що додатково включає стадію покривання внутрішньої поверхні другої секції труби іншою поглинаючою забруднювач речовиною, ніж поглинаюча забруднювач речовина, нанесена на внутрішню поверхню щонайменше однієї секції труби.

7. Спосіб за п. 5, де друга секція труби віддалена щонайменше від однієї секції труби.

8. Спосіб за п. 1, де стовбур свердловини має вертикальну ділянку, і при цьому щонайменше одна секція труби розміщена у вертикальній ділянці.

9. Спосіб за п. 5, де стовбур свердловини має вертикальну ділянку, і де щонайменше одна секція труби і друга секція труби розміщені у вертикальній ділянці.

10. Спосіб за п. 1, де стадія покривання щонайменше однієї секції труби додатково включає стадію збільшення питомої поверхні всередині щонайменше однієї секції труби до нанесення покриття.

11. Спосіб за п. 10, де стадія збільшення питомої поверхні включає нанесення на внутрішню поверхню щонайменше однієї секції труби матеріалу, вибраного з наступної групи: нанотрубки, наноструктури, шорсткі матриці, сітка і цеоліт.

12. Спосіб за п. 1, де стадія покривання внутрішньої поверхні щонайменше однієї секції труби включає стадію вміщення всередину секції труби прокладки, що містить поглинаючу забруднювач речовину.

13. Спосіб за п. 1, де стадія покривання внутрішньої поверхні щонайменше однієї секції труби додатково включає стадію покривання внутрішньої поверхні щонайменше однієї секції труби другим покриттям з поглинаючої забруднювач речовини.

14. Спосіб за п. 1, де стадія покривання внутрішньої поверхні щонайменше однієї секції труби включає стадію напилення поглинаючої забруднювач речовини на внутрішню поверхню щонайменше однієї секції труби.

15. Спосіб за п. 1, де стадія покривання внутрішньої поверхні щонайменше однієї секції труби включає стадію нанесення смоли, що містить поглинаючу забруднювач речовину, на внутрішню поверхню щонайменше однієї секції труби.

16. Спосіб за п. 1, що додатково включає стадію створення турбулентності в рідині у міру того, як рідина проходить щонайменше через одну секцію труби.

17. Спосіб за п. 16, де стадія створення турбулентності включає стадію вміщення пропелера в потік рідини.

18. Спосіб за п. 16, де стадія створення турбулентності включає стадію створення виступів всередині секції труби з покриттям.

19. Спосіб витягування забруднюючих речовин зі стічних вод в процесі гідравлічного розриву пласта, що включає стадії:

буріння свердловини від поверхні до основної маси підземного сланцю, що містить газ або нафту;

вміщення труби в стовбур свердловини;

створення отворів в трубі в гідравлічному зв'язку з тріщинами в основній масі сланцю;

утворення рідини гідророзриву, що містить розклинювальні агенти, покриті поглинаючою забруднювач речовиною;

прокачування рідини гідророзриву, що містить розклинювальні агенти, через трубу і в основну масу сланцю так, що розклинювальні агенти залишаються в тріщинах сланцю;

надання можливості рідині повторно увійти в трубу з основної маси сланцю і пересуватися по трубі до поверхні; і

надання можливості газу або нафті з підданого гідророзриву сланцю увійти в трубу і переміщуватися до поверхні для відбору.

20. Спосіб витягування забруднюючих речовин з рідини, яка тече по трубі, що включає стадії: покривання внутрішньої поверхні щонайменше однієї секції труби поглинаючою забруднювач речовиною; надання можливості рідині пересуватися через секцію труби з покриттям; і витягування секції труби з покриттям.
