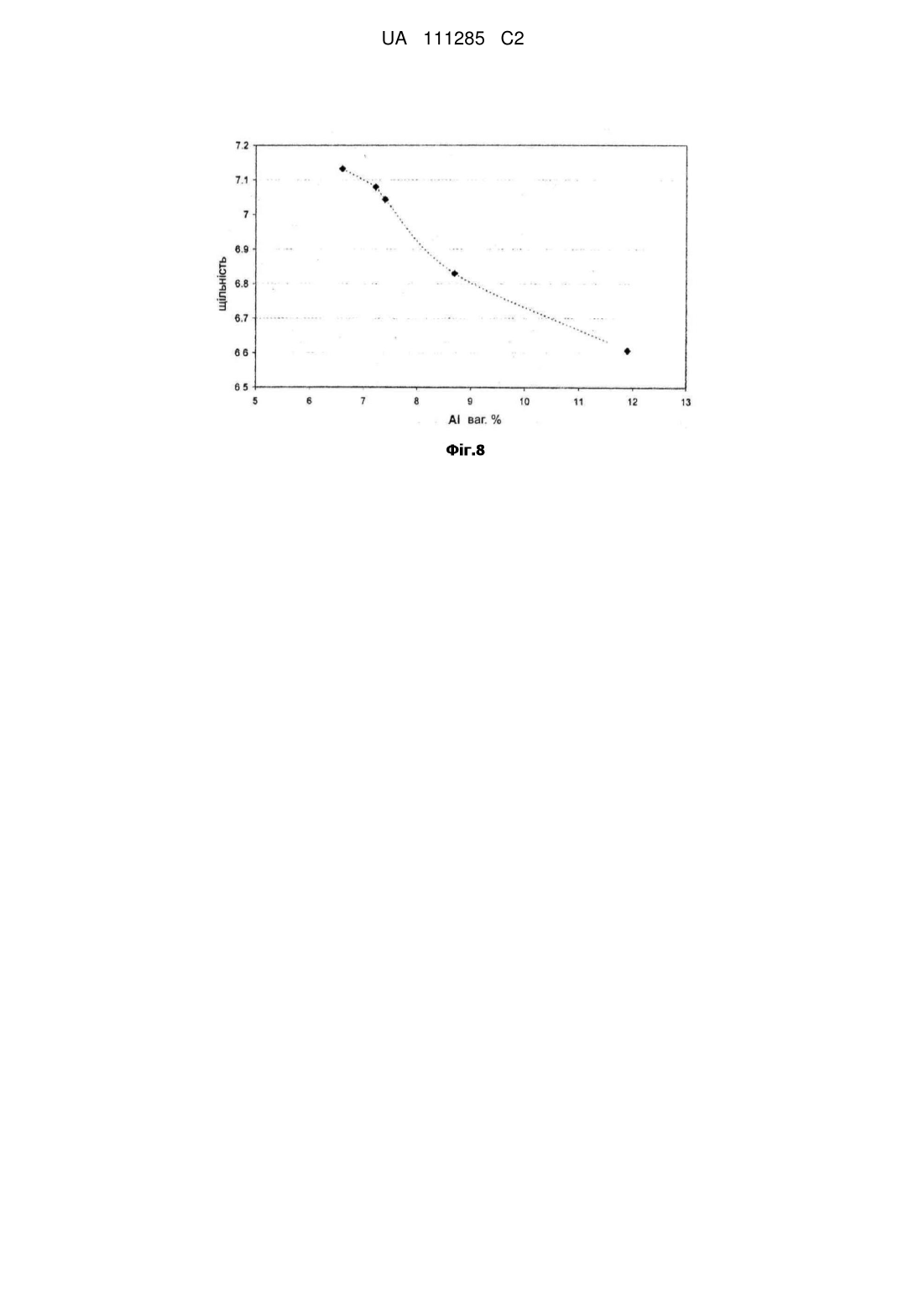

Гаряче- або холоднокатана сталь з низькою щільністю, спосіб її виготовлення та застосування

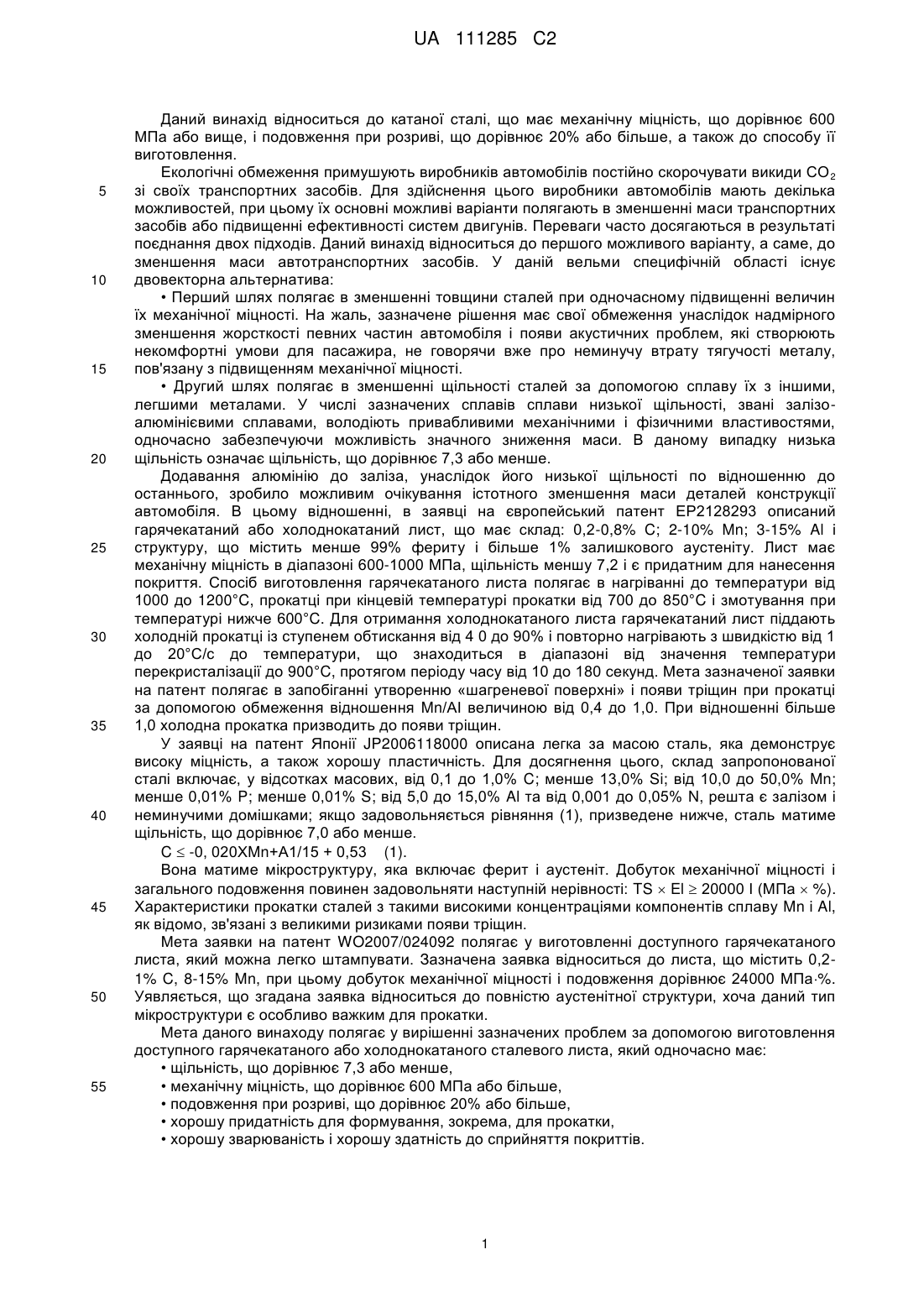

1. Катаний сталевий лист, що має щільність, що дорівнює: 7,3 або менше, склад якого включає наступні елементи, мас.%:

0,10£С£0,30

6, 0£Мn£15,0

6, 0£Аl£15,0

і, необов'язково, один або декілька елементів, вибраних з числа наступних нижче:

Si£2,0

Ті£0,2

V£0,6

Nb£0,3,

решта залізо і неминучі домішки, утворені при обробці, в якому відношення , причому мікроструктура листа складається з фериту, аустеніту і каппа-виділень в кількості до 5 % за площею.

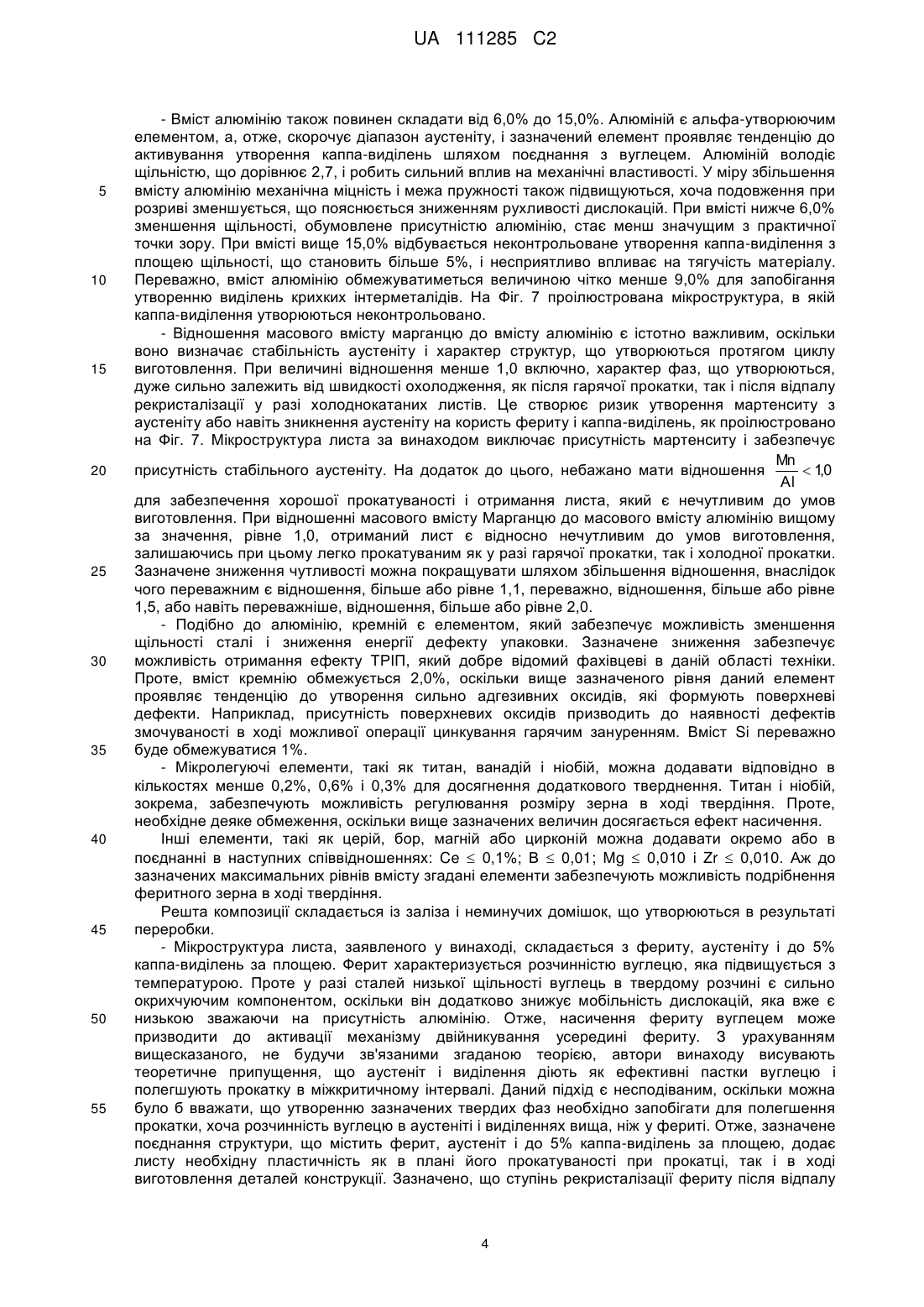

2. Сталевий лист за п. 1, який відрізняється тим, що його склад містить, мас. %:

0,18£С£0,21.

3. Сталевий лист за п. 1 або 2, який відрізняється тим, що його склад містить, мас. %:

7,0£Мn£10,0.

4. Сталевий лист за будь-яким з пп. 1-3, який відрізняється тим, що його склад містить, мас. %:

6,0 £ Аl £ 12,0.

5. Сталевий лист за будь-яким з пп. 1-4, який відрізняється тим, що його склад містить, мас. %:

6,0£Аl£9,0.

6. Сталевий лист за будь-яким з пп. 1-5, який відрізняється тим, що його склад містить, мас. %:

Si£1 %.

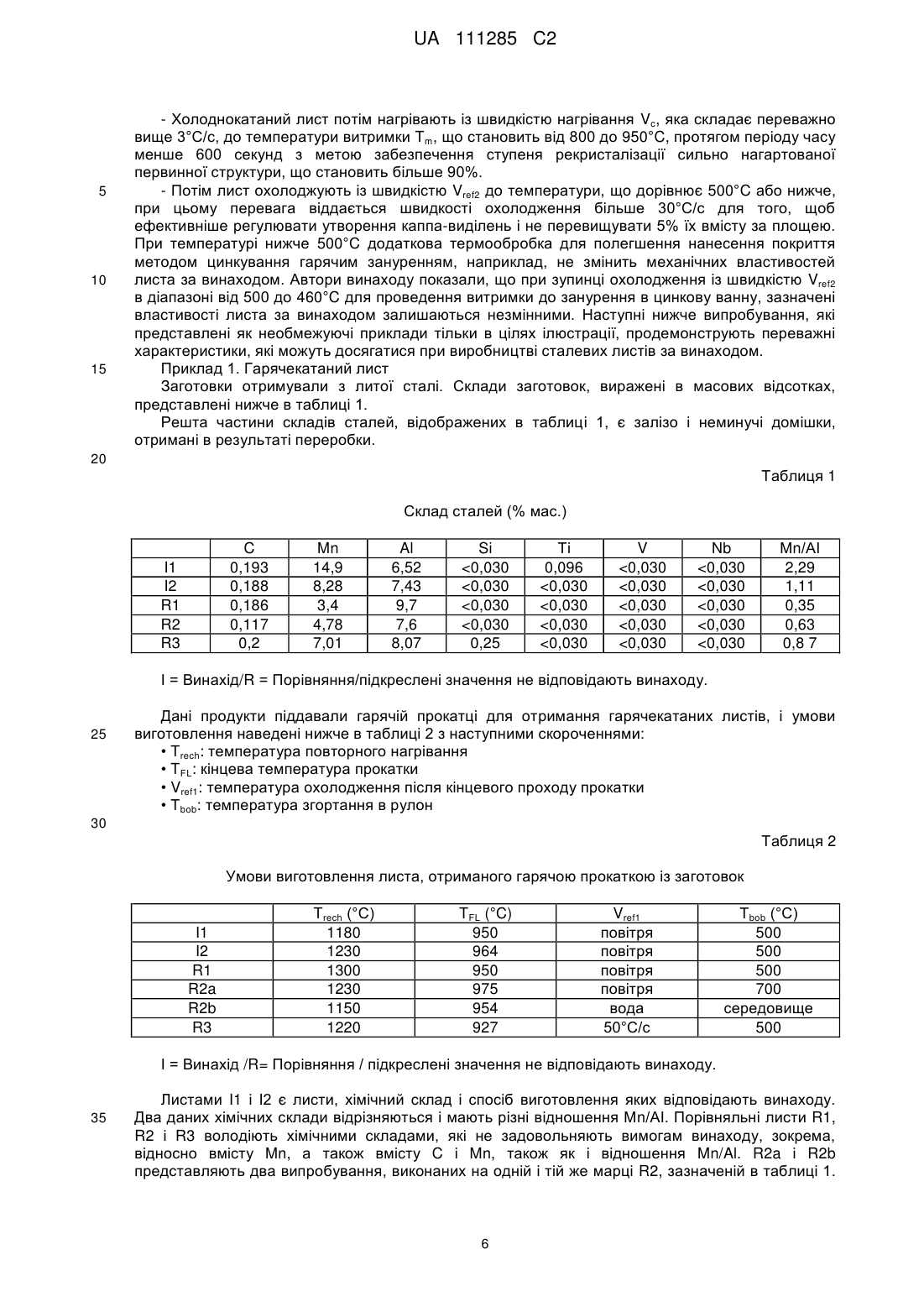

7. Сталевий лист за будь-яким з пп. 1-6, який відрізняється тим, що частка площі каппа-виділень складає величину, що дорівнює 2 % або менше.

8. Сталевий лист за будь-яким з пп. 1-7, який відрізняється тим, що його механічна міцність при розтягуванні дорівнює 600 МПа або більше, а подовження при розриві дорівнює 20 % або більше.

9. Сталевий лист за будь-яким з пп. 1-8, який відрізняється тим, що відношення вмісту Мn до вмісту Аl таке, що: .

10. Сталевий лист за будь-яким з пп. 1-9, який відрізняється тим, що відношення вмісту Мn до вмісту Аl таке, що: .

11. Сталевий лист за будь-яким з пп. 1-10, який відрізняється тим, що відношення вмісту Мn до вмісту Аl таке, що: .

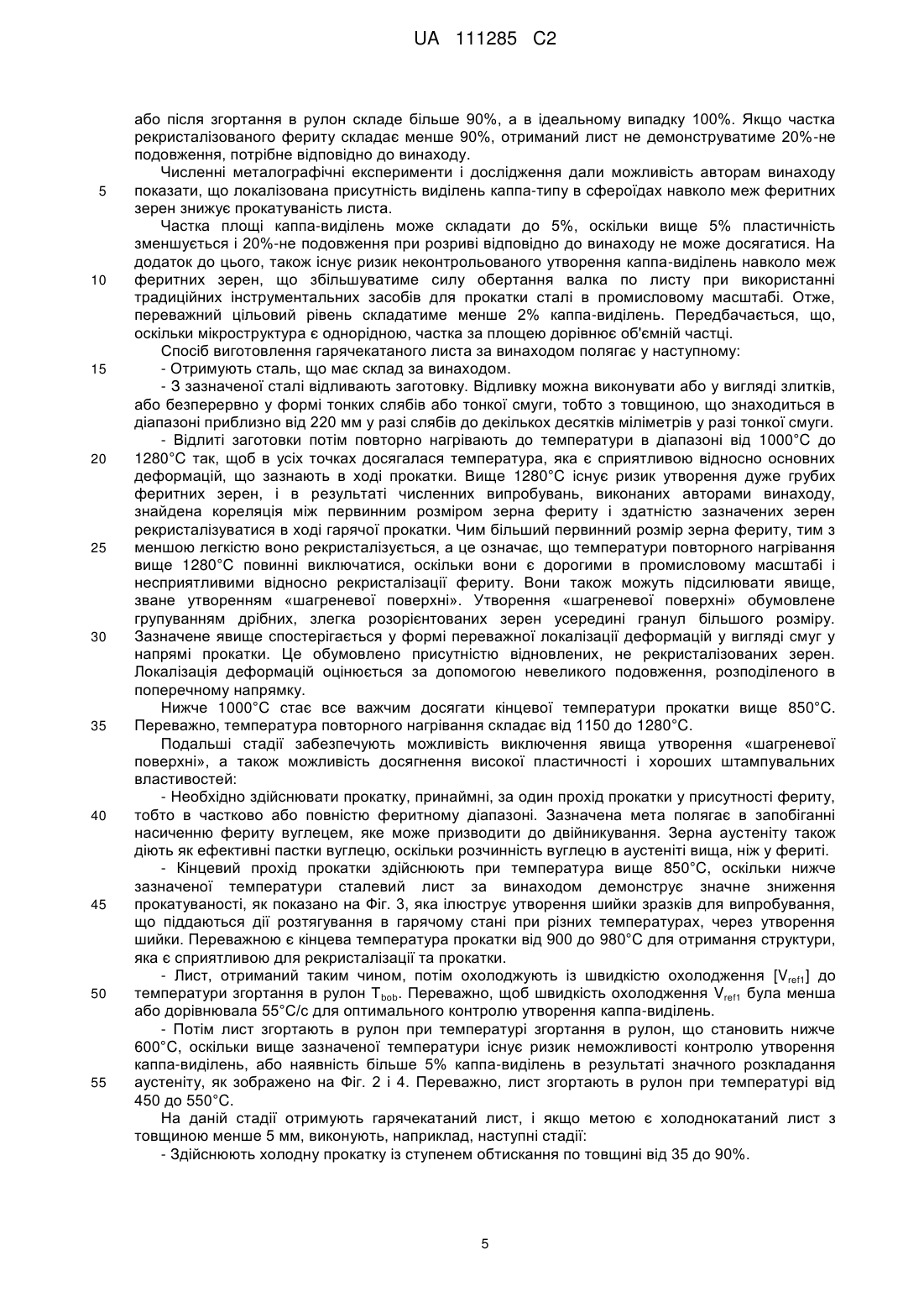

12. Спосіб виготовлення катаного сталевого листа, який має щільність, що дорівнює 7,3 або менше, згідно з яким:

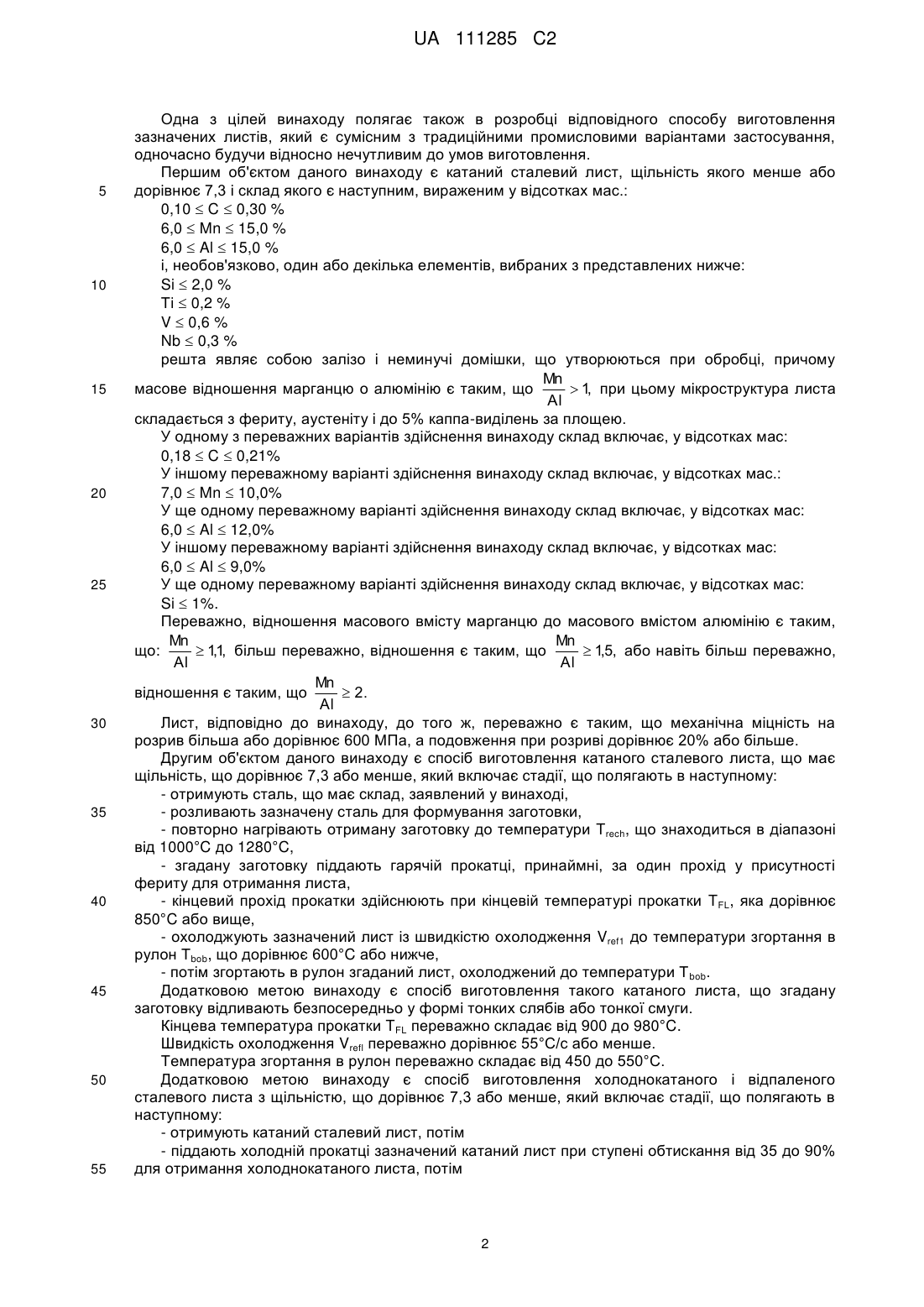

- отримують сталь, що має склад, зазначений в будь-якому з пп. 1-11,

- розливають зазначену сталь для формування заготовки,

- згадану заготовку, необов'язково, повторно нагрівають до температури Trech, що знаходиться в діапазоні від 1000 °C до 1280 °C,

- зазначену повторно нагріту заготовку піддають прокатці принаймні за один прохід у присутності фериту для отримання листа,

- причому кінцева температура прокатки TFL дорівнює 850 °C або вище,

- згаданий лист охолоджують із швидкістю охолодження Vref1 до температури згортання в рулон Тbob, що дорівнює 600 °C або нижче

- потім охолоджений лист згортають в рулон.

13. Спосіб за п. 12, який відрізняється тим, що заготовку відливають безпосередньо у формі тонких слябів або тонкої смуги.

14. Спосіб за будь-яким з пп. 11 або 13, який відрізняється тим, що кінцева температура прокатки TFL складає від 900 до 980 °C.

15. Спосіб виготовлення за будь-яким з пп. 11-14, який відрізняється тим, що швидкість охолодження Vref1 дорівнює 55 °C/с або менше.

16. Спосіб за будь-яким з пп. 11-15, який відрізняється тим, що температура згортання в рулон складає від 450 до 550 °C.

17. Спосіб виготовлення холоднокатаного і відпаленого сталевого листа, що має щільність, що дорівнює 7,3 або менше, в якому:

- отримують катаний сталевий лист способом за будь-яким з пп. 11-16, потім

- зазначений лист піддають холодній прокатці із ступенем обтискання від 35 до 90 % для отримання холоднокатаного листа, потім

- згаданий лист нагрівають із швидкістю Vc до температури витримки Тm, що становить від 800 до 950 °C, протягом періоду часу tm, який складає менше 600 секунд, потім

- даний лист охолоджують із швидкістю Vref2 до температури, що дорівнює 500 °C або нижче.

18. Спосіб за п. 17, який відрізняється тим, що температура Тm складає від 800 до 900 °C.

19. Спосіб за будь-яким з пп. 16 або 18, який відрізняється тим, що швидкість охолодження Vref2 дорівнює 30 °C/с або більше.

20. Спосіб за будь-яким з пп. 16-19, який відрізняється тим, що швидкість охолодження Vref2 підтримують до температури від 500 °C до 460 °C.

21. Спосіб за будь-яким з пп. 11-20, який відрізняється тим, що металевий лист потім покривають цинком, цинковим сплавом або сплавом на основі цинку.

22. Застосування сталевих листів за будь-яким з пп. 1-11 або отриманих за будь-яким з пп. 12-21, для виготовлення деталей конструкції або деталей обшивки наземних автотранспортних засобів.
