Домашній механотерапевтичний пристрій

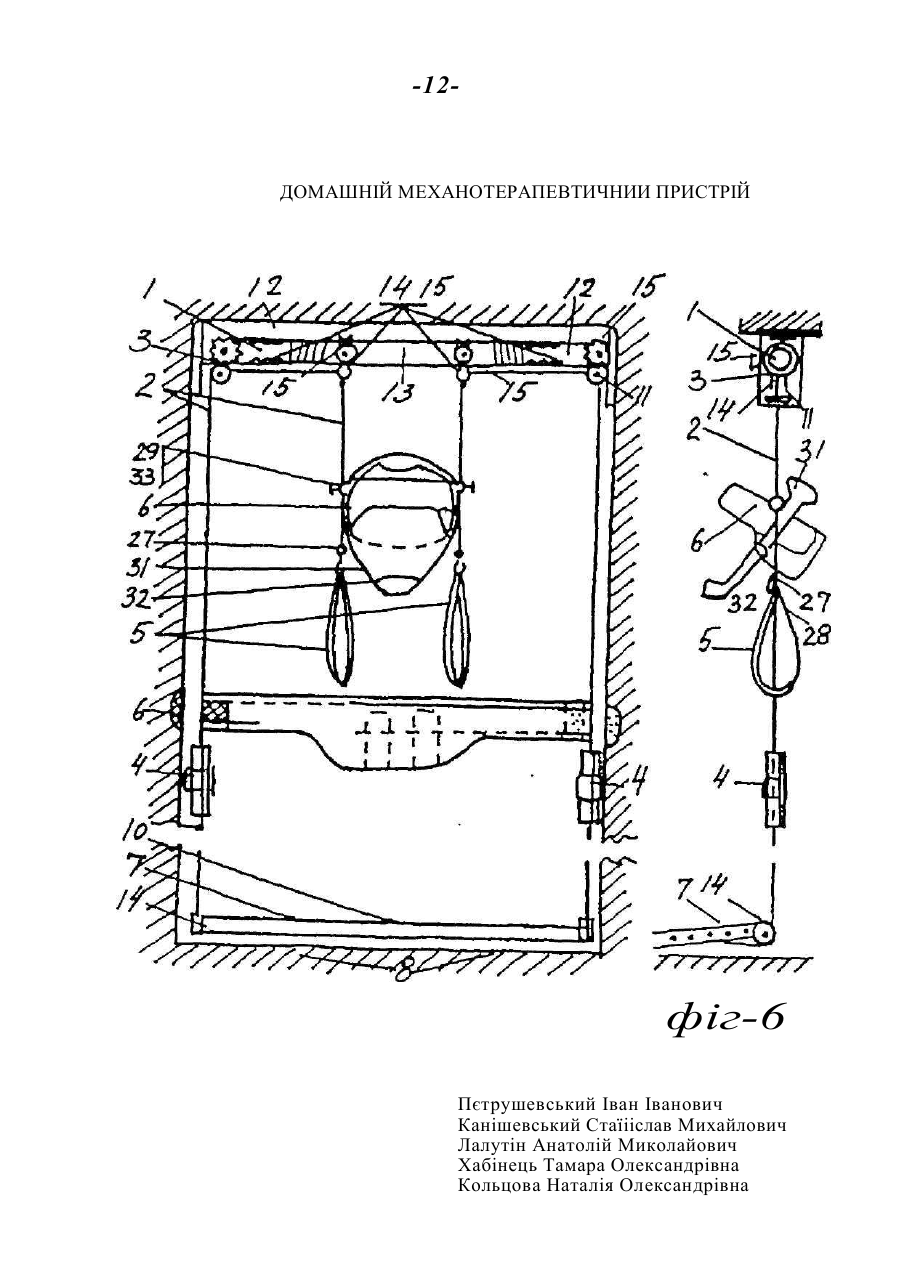

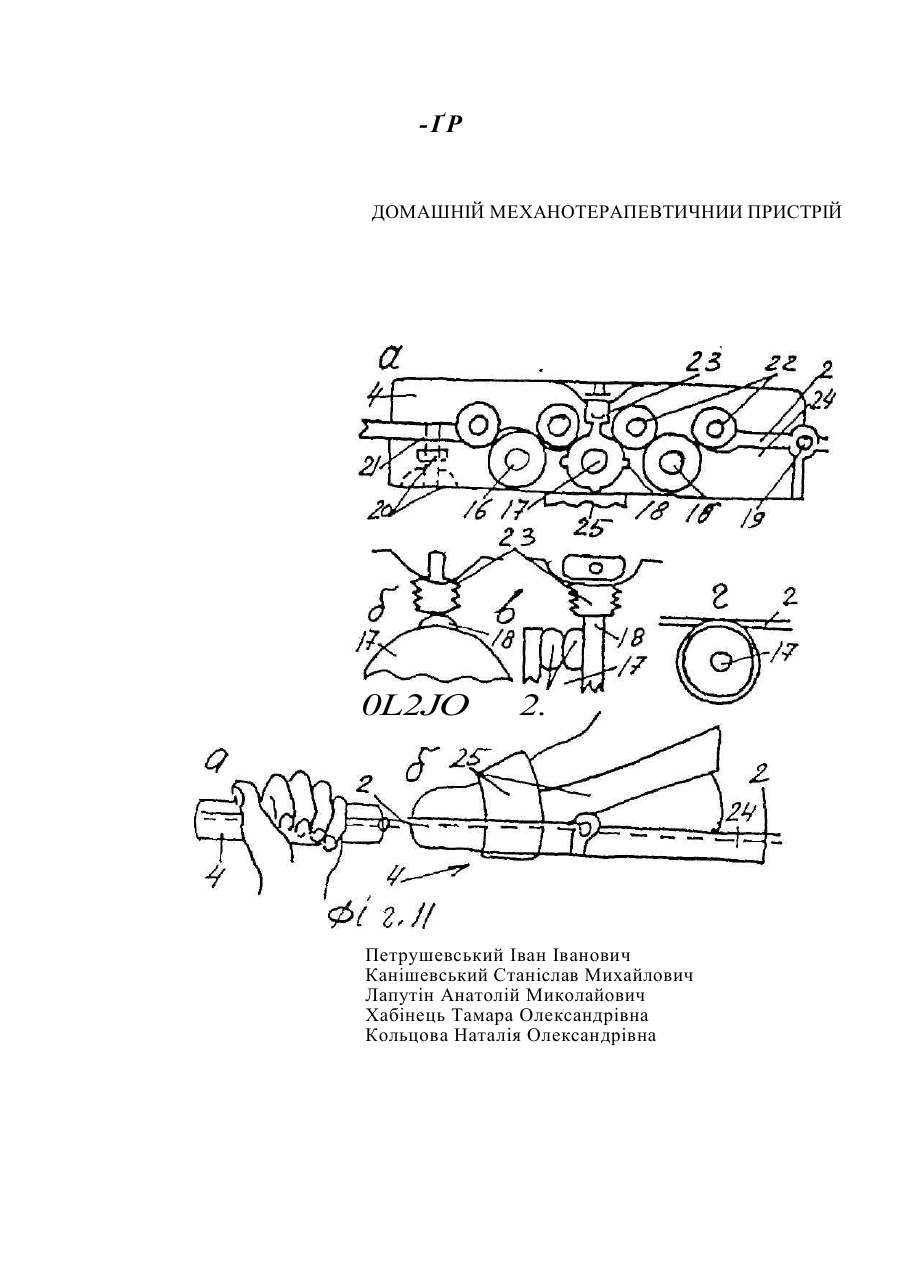

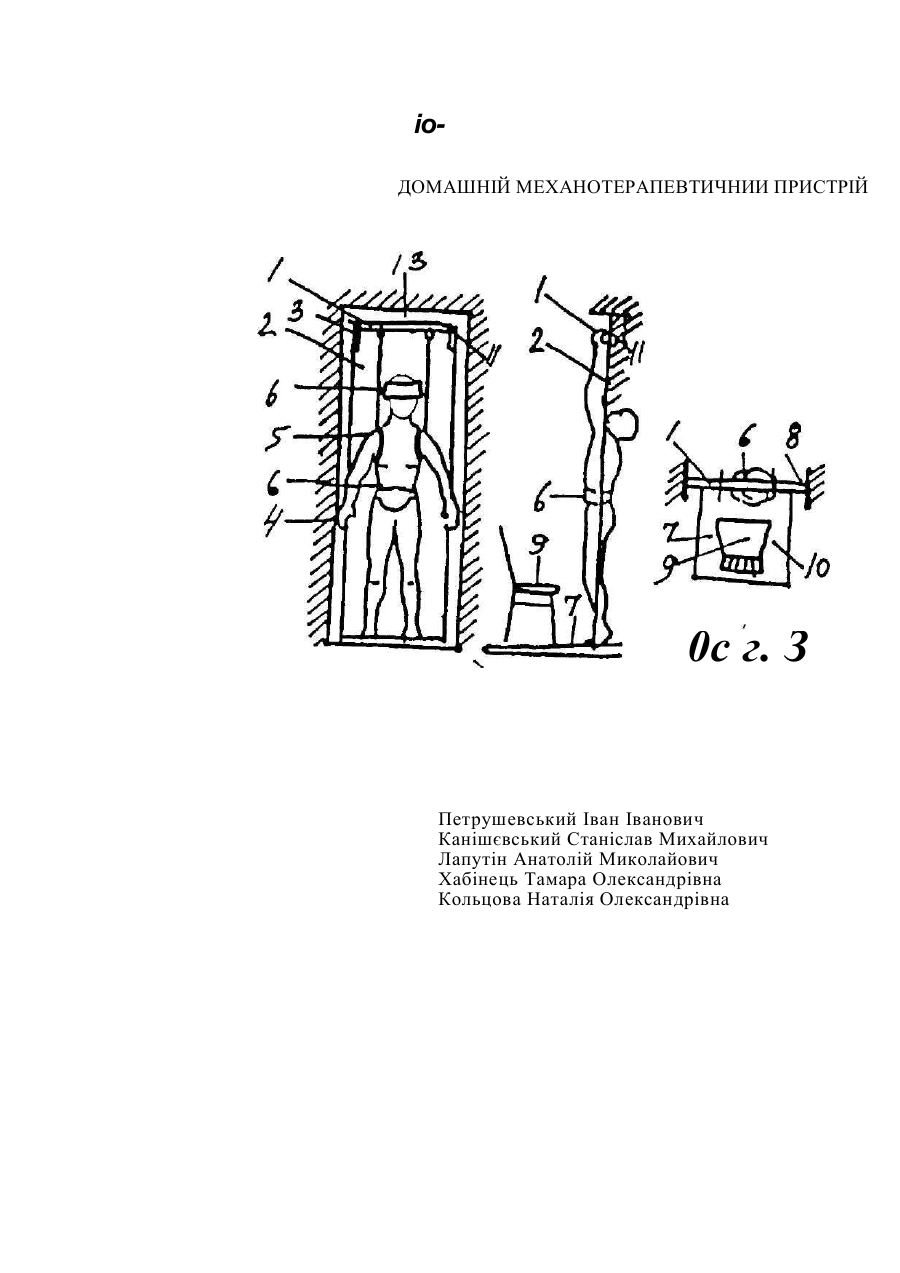

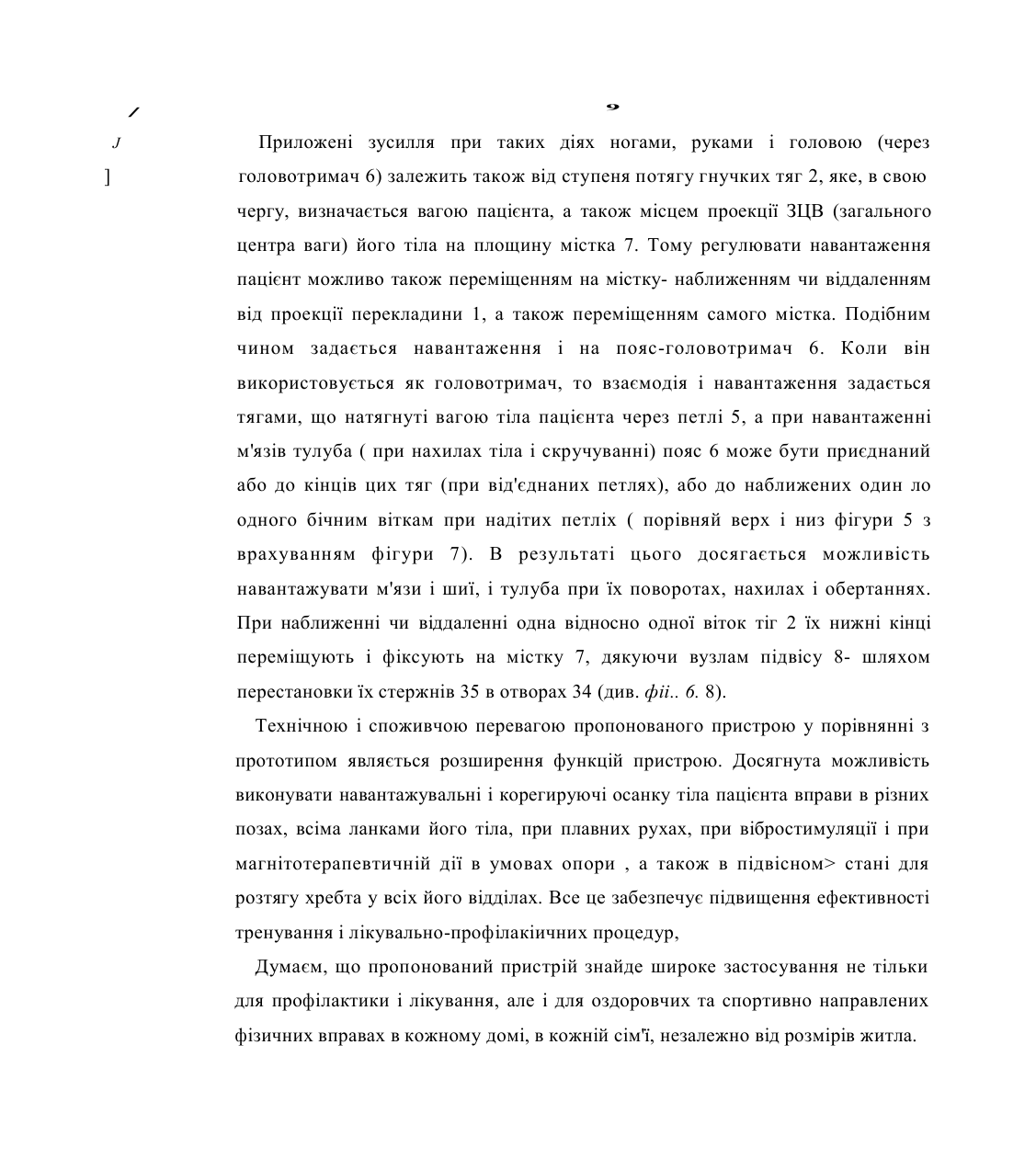

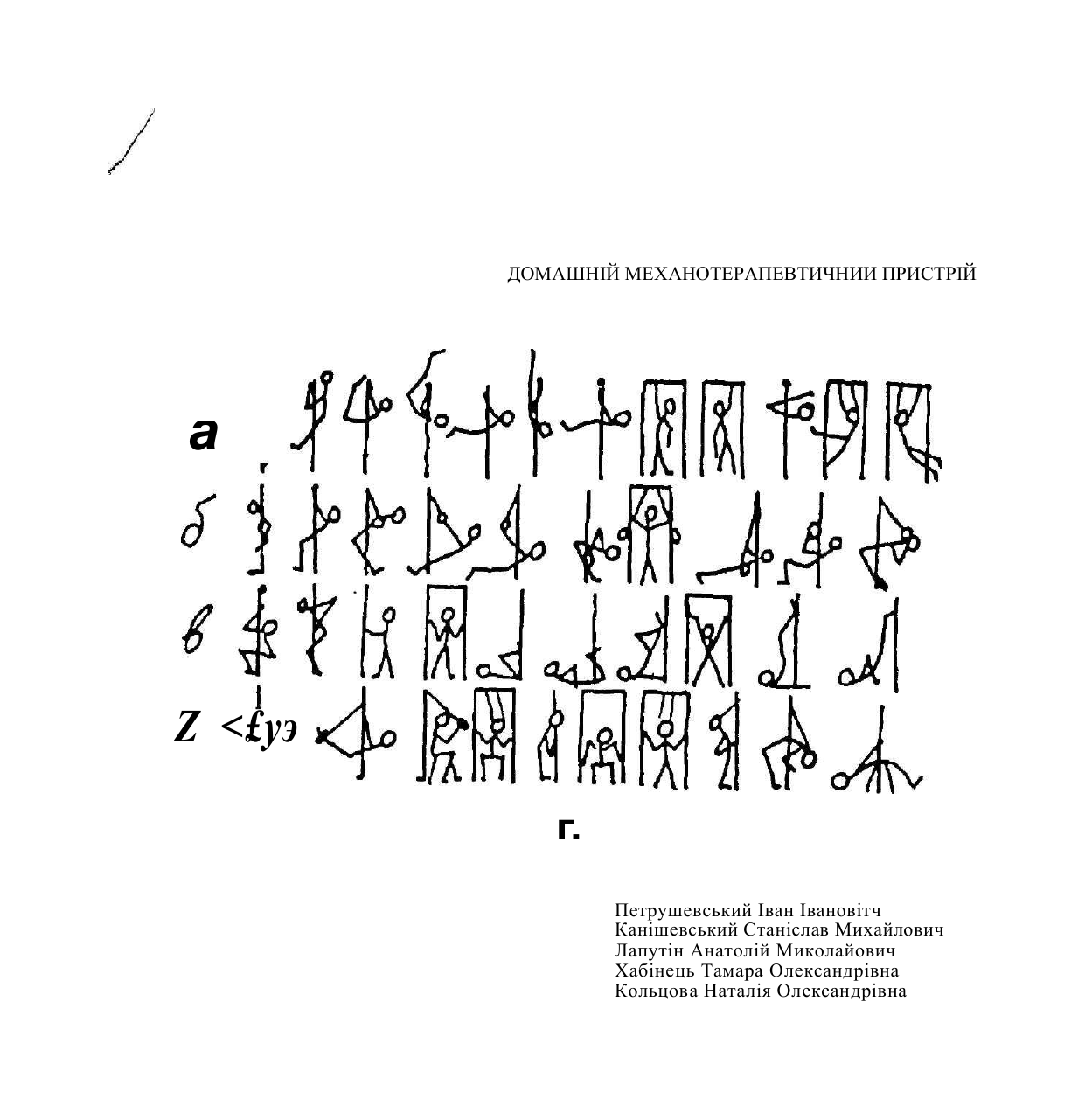

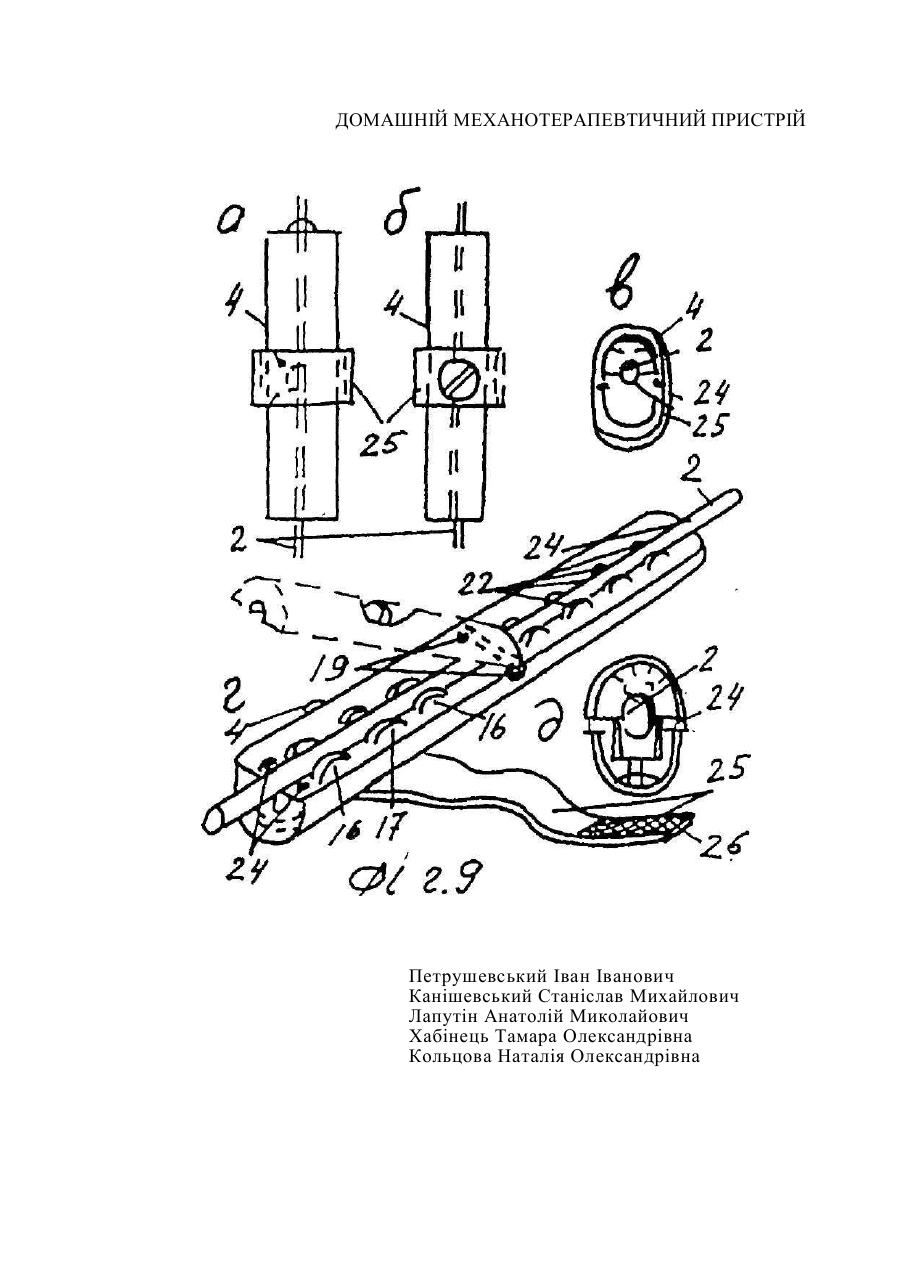

Д У7 /С 6 " А 63 В 23 /00 , А Ь ' Домашній механотерапевтичний пристрій Цей винахід відносится до медицини та спорту, зокрема до пристроїв лікувальної гімнастики і фізичних тренувань в умовах розтягу хребта, вібростимуляції та магнітотерапії. Відомий пристрій для тренування м'язової системи спортсмена містить в собі засіб створення силового навантаження у вигляді фіксації, у вигляді комплексу гімнастичних снарядів і засобів їх фіксації, у вигляді встановленної на основі опори, складенної з попарно зв'язанних вертикальних стояків і укомплектованих важілями, ручками та іншими засобами прикладення зусиль на подолання фіксованих наважень (див. а.с. СССР №1655523, А 63 23/00, Б.И. №22,1991). Недолік цього пристрою в тому, що хоч він і забезпечує силове і рухове навантаження на всі частини тіла пацієнта, про те для домашніх умов він не придатний, так як він занадто великий і займає велику робочу площу, що дозволяє встановлювати і використовувати його тільки поза приміщенням, або в великих залах. До того ж, він не має ніяких терапевтичних засобів. Відомий комбінований кімнатний тренажер,який містить П-подібну вертикальну стійку з кронштейном в верхній частині і два навантажувачі з телескопічними важілями, які мають набір змінних ручок і місця з'єднання з ними (див.п. РФ №2014052, А 63 В 21/02, БИ №11,1994). Недолік цього подібного пристрою в тому, що, будучи добре пристосованим до домашніх умов встановлення і користування, він в цей же час, не містить необхідних терапевтичних перелічених вище засобів. Відомо пристрій для механотерапії, який місгмть основу і\ стійкою, на яій встановлені з можливістю переміщення і фіксування відносно основи сидіння і опори для рук у вигляді поперечної штанги, механізм ротації, який включає в / J себе гнучку тягу, трикутну опору і засіб навантаження ніг (див.п. РФ №2014052, А 61 Н 1/00, БИ №11,1994). Недолік цього пристрою в тому, що він обмежує діапазон можливих тренувальних і терапевтичних засобів, так як забезпечує дію тільки в положенні сидячи, а навантаження, тільки ротацію тулубу і подібних рухів ніг у вигляді прямого педалювання, що явно недостатньо для всебічної більш ефективної терапевтичної і тренувальної дії. Пристрій для розтягу хребта і корекції осанки у дітей, який включає засіб фіксації пацієнта з грудними та набедренними елементами . головотримачем, педальним, зворотним і вибраційним механізмом, при цьому засіб фіксації має поясно-стягновий ремінь і підплечові опори (див. України №21052 AGIH У2, AGIF 5/02, 04.11.97.) Недолік цього аналага в тому, що, недивлячись на те, що даний присгрій добре пристосований до умов використання в житловому приміщенні і на відкритому повітрі, але він не придатний для дорслих пацієнтів, так як змонтовано на іграшковому самокаті, розрахованому на дітей. Відомі листові гнучкі магнітні аплікатори, наприклад АЛМ-ІІ у вигляді феромагнітних пластин, що використовуються для магнітнотерапії (див.Г.Р.Самойлова "Магнітно-герапевтична аппаратура ", М.,Медиз,1991). їхній недолік в відсутності пристроїв для використанні' при руховій активності пацієнта. Найбільш близьким по тхнічному і споживчому призначенню є присірій для тренування, що встановлюється в дверному отворі, який містить засіб імітації гімнастичних снарядів на рухомій переставній в дверному отворі рамі, що може фіксуватися на різній висоті і містить в собі перекладину,ручні опори і лавку (ДИВ.А.С. СССР №1752098, AG З В 21/00, БИ №26, 1992). Недолік прототипу в тому, що цей пристрій обмежений в плані забезпечення достатнього для фізичного тренування навантаження, так як він не містить j навантажувачів для ніг і для м'язів шиї. а для терапії в ньому взагалі не передбачено ніяких, вбільшості використовуваних в механотерапії засобів. В основу винаходу поставлено завдання з врахуванням позитивних властивостей і недоліків прототипу-пристрою для тренування, розробити новий пристрій для домашнього використання в зручному для цього дверному отворі, що забезпечуг не тільки фізичне навантаження, а також і терапевтичну дію, необхідну в повсякденному жиїті в кожній сім'ї, як розтяг хребта, корегування осанки дітей і дорослих з метою профілактики і лікування таких захворювань, як радикуліт, остеохондроз, лордоз, кіфоз, сколіоз та інших, шляхом введення додаткових навантажувачів, що охвачують всі частини ііла пацієнта, всі його основні м'язові групи, у вигляді ручок, підвісних підплечових петель, поясголовотримача і опорного містка з масажним покриттям, а також вібрації і магнітної аплікації. Дане завдання вирішене так, що в пристрої, який містить засіб імітації гімнастичних снарядів у вигляді перекладини, ручних упорів і сидіння, закріплених в дверному отворі з можливістю перестановки, відключення і зміни висоти фіксації, згідно передбачуваному винаходу, засіб імітації гімнастичних снарядів виконано у вигляді трособлочної системи, гнучка тяга якої за допомоюю хомутиків з рамками, підвішена на перекладині, оснащеній ручними упорами у вигляді підвішених на цих тягах підплечових петедь і насаджених на них ручок з магнітом і вібраційним механізмом, а сидіння -у вигляді прис ґавленого стільця, при цьому додатково введені прикріплений до гнучких тяг опорний місток у вигляді підставки для ніг з масажним покриттям і пояс-головогримачем з манжеткою і підборідною опрою у вигляді розвернутої листкової стрічки з липучкаіми на кінцях, виконаної з викроєного по формі гіла із перестяжного матеріалу, що має в середині кармани для магнітофорних листових аплікаторів Суть запропонованого пояснюється кресленням, де наф/Ч . 1 дано загальний вигляд пристрою; на ер ( і . 2- теж, вигляд з боку із застосуванням стільця 4 (табуретки); на фс'г . З- теж саме, вигляд зверху; на (fit. 4- деякі вправи і дії. передбачені для виконання: а) в висі на перекладині, б) з кільцями, в) з ручками , кільцями та стільцем; на ера. 5- загальний вигляд пристрою, збільшено з розривами; на q)n. 6- теж саме, вигляд збоку; на ері-}. 7- поясголовотримач з феромагнітними аплікаторам, виглад ззаду; на фй.%- елементи з'єднання: а- карабін і защіпка петлі, б-теж саме, вигляд зпереду, в- теж саме, вигляд збоку з відкритим зажимом, г- місіок з вузлом підвісу, вигляд збоку, дтеж саме, вигляд зпереду ; на (рої 9- опорна ручка з вібратором: а- вигляд збоку, б- вигляд зпереду, в- вигляд з горця, г- розгорнутий вигляд для з'єднання зи стопою, в аксилометрії, д- вигляд зіорця і поперечний розтяг; на фсЧЮгальмівно-вібраційний механізм опорної ручки: а- повздовжній розріз , бвимикач і регулятор вібратора, фрагмент, в- теж саме, вигляд зторця, г- схема обхвату віброролика гнучною тягою, вигляд збоку; на (р(г 11- опорна ручка при дії на неї: а- рукою, б- ногою. Конкретно пристрій містить засіб імітації гімнастичних снарядів, ідо встановлюються в дверному отворі, об'єднаних єдиною метою і конструкцією, розпорку і перекладину 1, підвішену на ній трособлочну систему, що має гнучку тягу 2, рухомі хомутики 3, опорні ручки 4, безрозмірні текстильні петлі 5, пояс-головотримач 6, місток 7, з вузлами підвісу 8. Для розширення функцій пристрою може бути використаний звичайний стілець (або табуретка) 9 і коврик 10 з масажним покриттям. Перекладина 1 має бокові упори 11 з трубками12, в різьбові канали яких вгвинчен гриф 13 з різнонаиравленою різьбою. Підвісні хомутики 3 гнучкої тяги мають проушини з роликами14 із затисними гвинтами 15. Опорні ручки 4 виконані у вигляді вздовж розрізаної трубки із пружнього матеріалу, в середині якої змонтований віброгальмівний механізм. В нижній частині він включає розміщені на поперечних осях 2 ролики 16, і між ними віброролик 17, що має кулачки 18. З одного торця нижньої частини прикріплена проушина роздільного шарніра 19, який з'єднує її з верхньою частиною. З другого кінця / знизу виконана виямка :і отвором, в якому розміщена гвинтова пара 20, гвинт , якой мас захватний гребінь, а гайка- вилку, кінці якої розміщені в отворі 21, що І мають можливість рухатись. В верхній частині ручки 4 аналогічним чином змонтовані чотири ролики 22 в проміжках відносно роликів 16. Шарнір 19 має проушини на торці цієї частини, а посередині неї, зверху, виконано виямку з отвором, в якому позміщена гвинтова пара 23, аналогічна парі 20, але робочим органом ії являється заокруглений торець гвинта, що вгвинчений в різьбовий канал, виконаний у верхній частині ручки. Вздовж ручки по стиковим поверхням її частини виконані заглиблення 24 для розміщення гнучкої тяги 2. На поверхні кожної ручки закріплені манжети 25 з липучками 26. Петлі 5 виконані із текстильної стрічки, кожна із них має на одному з кінців кільце для закріплення петлі на каарбіні 21 гнучкої тяги 2, а на другому защіпку 28. Підвішені вони до перекладини 1 такими ж хомутиками 3 на кінцях гнучкої тяги 2, повернутих до петель 5. Навішений зйомний пояс-головотримач 6 виконаний із легкої нерозтяжноГ тканини, що пропускає повітря і вологу, має розрізні петлі 29 із зітискними гвинтами для фіксації на гнучній тязі або на ії карабінах 27 посередині між ними, кармани 30 для розміщення магнітних листових аплікаторів , наприклад, AJIM-!!, а на кінцях - липучки 26. Довжина його дозволяє одягати як на голову, так і на поперек пацієнта. На голові поясголовотримач утримується манжетою 31 з підборідним упором 32, виконаною зйомной (поміщенною в м'які петлі 33) і такою, що регулється по розміру голови з допомогою липучок 26. Місток 7 виконаний у вигляді пружньої пластини з каналами 34 по боках, для розміщення в них стержнів 35 вузлів підвісу , що мають ролики 14 з петлями, закріпленними на містку, перекритому або масажним покриттям, або ковриком 10 з масажним покриттям. Користуються пристроєм слідуючим чином. Використовують двірний отвір стандартного або любого іншого розміру. Закріплюють перекладину 1 у 6 верхній частині отвору так. щоб можна було б вільно робити захвати руками за гриф 13 перекладини, а трособлочну систему навішують на підвісні хомутикиЗ, місток 7 підвішують з невеликим нахилом і опорою однією стороною на підлогу. Кілця петлі 5, пояс-головотримач 6, опорні ручки 4 і стілець 9 навішують і встановлюють в залежності від того які вправи треба виконувати. Можливе комплектування слідуючих вправ (див. Орїі. 4)- а) використання тільки перекладини для вправ стоячи в висі з опорою; б) тільки петлі, а також петлі і перекладина; в) застосування ручок чи комбінацій в поєднанні їх з петлями і перекладиною; в) включення вправ з застосуванням поясголовотримача і стільця, а іакож поєднання з вправами з кільцями (иеілями), перекладиною і пояс-головотримачем. При всіх вправах із застосуванням ручок можливо підключення вібростимуляцїї, яка, як відомо, підвищує ефективність лікувальнопрофілактичної рухової активності. У вправах з поясом-головотримачем, який містить магнітні аплікатори (наприклад АЛМ-11), забезпечується маїнігна стимуляція, яка також мас терапевтичну дію у стані покою і особливо в рухомому стані. Крім того, з даним пристроєм, а також з петлями і перекладиною, забезпечується розтяг хребта в усіх його відділах разом або вибірково- для шийного і поперекового відділів. Передбачене навантаження на всі ланки тіла пацієнта- на м'язи р\к, ніг. тулуба, шиї, для розвитку сили, виїривалості, гнучкості, рухливості, орієнтації, вестибулярної рівноваги та інших фізичних якостей. Можуть займатися особи різного віку, комплекції , росту та статі При заняттях з оголеними ногами можливий масаж підошви стоп ніг в процессі плавних вібраційних дій. Пристрій зручний при користуванні і при неробочому положенні не створює перешкод в приміщенні бо відсувається по сторонам двірного проход\ , або знімається і складається. Тільки деякі із можливих вправ показані на(р£г.4, але і цього достатньо, щоб показати необмежені можливості пристрою для загально фізичних вправ, / 7 тренувальної спрямованості спортивної підготовки, а також профілактики і лікування таких захворювань, як остеохондроз лордоз, кіфоз, сколіоз та ін. Перекладину 1 закріплюють обертаннями грифа 13 до тих пір, поки його упори 11 і йх шипи (не показано) щільно будуть притиснуті до дверної коробки, витримають масу щонайменше подвійної маси пацієнта. Інші пристрої 2-10 приєднують з допомогою грособлочної системи так, як показано на мал. 16. для чого докладного пояснення не треба. Теж саме відноситься і до використання цих складових елементів. З'ясуємо тільки функції ручок 4 Навантаження у всіх випадках, поки пацієнт знаходиться на містку 7. створюється в результаті натягування тяг 2 масою його тіла, а також завдяки прикладення до цих пристроїв радіально і повздовжньо направлених зусиль. Ці дії забезпечують навантаження на руки й ноі и, опору для рук і ніг на гнучкій тязі 2 і вібросіимуляцію. Навантаження залежить від зміни зусилля кисті при стисканні ручки. В зв'язку з пружністю ручки в активній фазі дії, коли виконуються дані рухи і кисті стискаються, ролики 16, 17, 22 наближаються і цим перегинають між собою гнучку тягу 2 і стискають ії. Це гальмує переміщення р\чки 4 і створює навантажуючий опір в даному русі ручки, наприклад, при стисканні ії вздовж тяги 2. При пасивному русі рука піднімається і повертається в вихідне положення для наступного руху, кисть розслаблюють і гнучка тяга попускається, навантаження знімаються. Регулювання навантаження здійснюється гвинтовою парою 20, кінці вилки якої виходять із отворів 21, впираються в нижню поверхню верхньої частини ручки І обмежують зближення роликів 22, 16, 17, що проходить при обертанні і вгвинчуванні гвинта цієї пари. Гнучка іяга при цьому протягується з заданними зусиллями, а при вгвинчуванні цьоіо гвинта і сильному стисканні ручки вона штопориться і забезпечує опору для діючої кінцівки. Проковзування гнучкої тяги 2 обмежується при цьому, так як середній віброролик 17 обхвачується петльою цієї тяги, яка при зусиллях затягується і / 8 обмежує переміщення по тязі задіяної ручки, а коли діють ручками при знятих петлях 5, то кінці тяги 2 закріплюють її карабінами 27 (див.^1 * 5,8). Вібростимуляцію включають користуючись гвинтовою опорою 23. При вгвинчуванні ії гвинта його торець входить в контакт з кулачками 18 ролика 17, і в цей момент пригальмовує його повертання з силою , що залежить від сили стискання ручки 4 і ступеня вгвинчування даного гвинта. Після проходження чергового кулачка це повертання ролика 17 розгальмовується. При гальмуванні протяжка гнучкої тяги ( сили руху ручки) призупиняється на короткий час, а при проходженні кулачка знову набирає силу і прискорюється. В результаті цього при переміщенні ручки в тренувальних діях вона рухається не плавно, а з зупинками, що залежить від ступеня вгвинчування гвинта, гвинтової пари 23, сили стискання кисті руки і швидкості ії руху. Дія ногами на ручку при тренуванні забезпечується поворотом ручки, як показано на q?i'z 9, 11. Для цього обидві частини ручки звільняють- відмотують ії манжету 25, роз'єднуючи ії липучки 26. Повертають верхню ії частину навколо осі шарніра 19 (точніше його напівосей 19) до упору і заводять гнучку тягу 2 в ії заглибину 24. Для цього від'єднують в шарнире 19 верхню частину ручки від пружньої, а після встановлення ії в от вор з нижньою частиною і після заведення тяги 2 знову з'єднують ці підпружинені пружністю ручки напівосі з проушинами цього шарніру (див. .9,10). Після цього стопу ноги ставлять на розвернуту ручку і ії обхватом манжети 25 і закріпленням ії липучками 26 (див. СрСі. 11). В цьому положенні фіксація ручок обмежена, ногами можливі тільки навантажені рухи в радіальних по відношенню до гнучкої тяги напрямах, але і цього достатньо, щоб забезпечити необхідний мінімум фізичних навантажень (див.фи . 4), Тим більше, що деякі дії ногами здійснюють і при зімкнутій ручці. Так, наприклад, приведення ніг для включення в роботу м*язів стегна і таза виконують в положенні сидячи на містку 7, або на стільці 9, опираючись коліньми в ручки притримуючи їх руками, або ирив'язом їх до ніг з допомогою їх манжети 25 з липучками 26. / J ] 9 Приложені зусилля при таких діях ногами, руками і головою (через головотримач 6) залежить також від ступеня потягу гнучких тяг 2, яке, в свою чергу, визначається вагою пацієнта, а також місцем проекції ЗЦВ (загального центра ваги) його тіла на площину містка 7. Тому регулювати навантаження пацієнт можливо також переміщенням на містку- наближенням чи віддаленням від проекції перекладини 1, а також переміщенням самого містка. Подібним чином задається навантаження і на пояс-головотримач 6. Коли він використовується як головотримач, то взаємодія і навантаження задається тягами, що натягнуті вагою тіла пацієнта через петлі 5, а при навантаженні м'язів тулуба ( при нахилах тіла і скручуванні) пояс 6 може бути приєднаний або до кінців цих тяг (при від'єднаних петлях), або до наближених один ло одного бічним віткам при надітих петліх ( порівняй верх і низ фігури 5 з врахуванням фігури 7). В результаті цього досягається можливість навантажувати м'язи і шиї, і тулуба при їх поворотах, нахилах і обертаннях. При наближенні чи віддаленні одна відносно одної віток тіг 2 їх нижні кінці переміщують і фіксують на містку 7, дякуючи вузлам підвісу 8- шляхом перестановки їх стержнів 35 в отворах 34 (див. фіі.. 6. 8). Технічною і споживчою перевагою пропонованого пристрою у порівнянні з прототипом являється розширення функцій пристрою. Досягнута можливість виконувати навантажувальні і корегируючі осанку тіла пацієнта вправи в різних позах, всіма ланками його тіла, при плавних рухах, при вібростимуляції і при магнітотерапевтичній дії в умовах опори , а також в підвісном> стані для розтягу хребта у всіх його відділах. Все це забезпечує підвищення ефективності тренування і лікувально-профілакіичних процедур, Думаєм, що пропонований пристрій знайде широке застосування не тільки для профілактики і лікування, але і для оздоровчих та спортивно направлених фізичних вправах в кожному домі, в кожній сім'ї, незалежно від розмірів житла. ioДОМАШНІЙ МЕХАНОТЕРАПЕВТИЧНИИ ПРИСТРІЙ 0с г. З Петрушевський Іван Іванович Канішєвський Станіслав Михайлович Лапутін Анатолій Миколайович Хабінець Тамара Олександрівна Кольцова Наталія Олександрівна ДОМАШНІЙ МЕХАНОТЕРАПЕВТИЧНИИ ПРИСТРІЙ а Z
