Духовий вабик

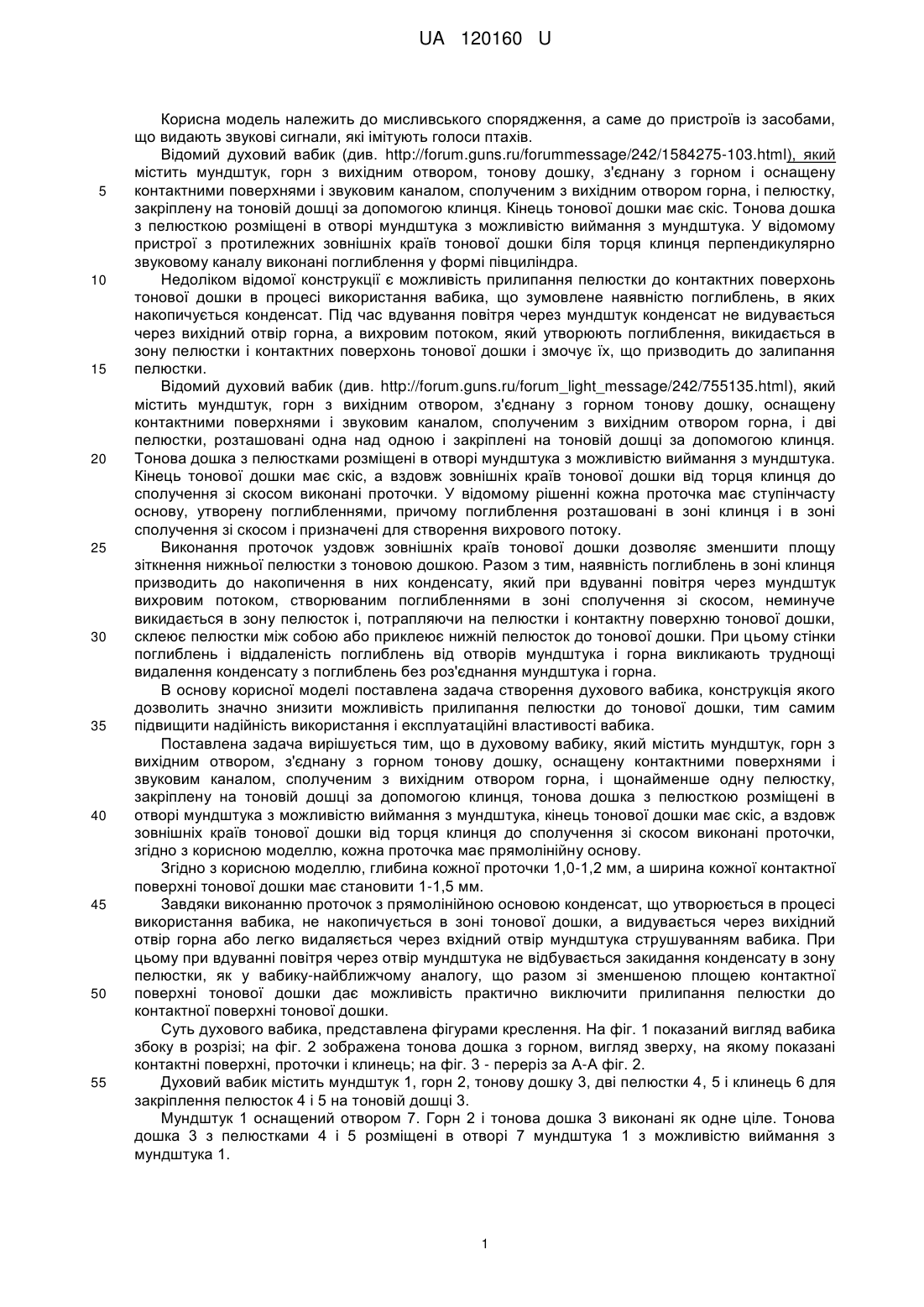

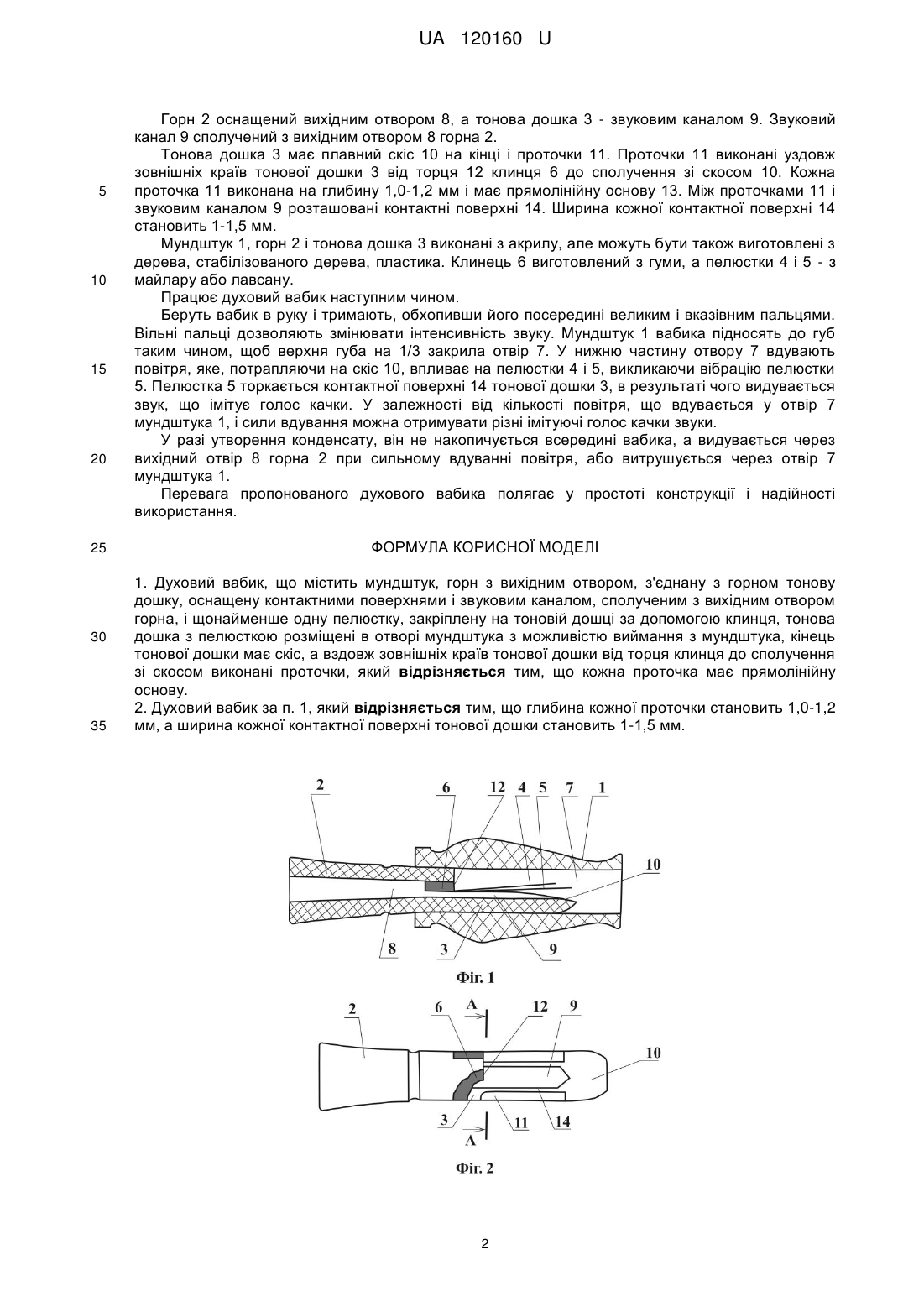

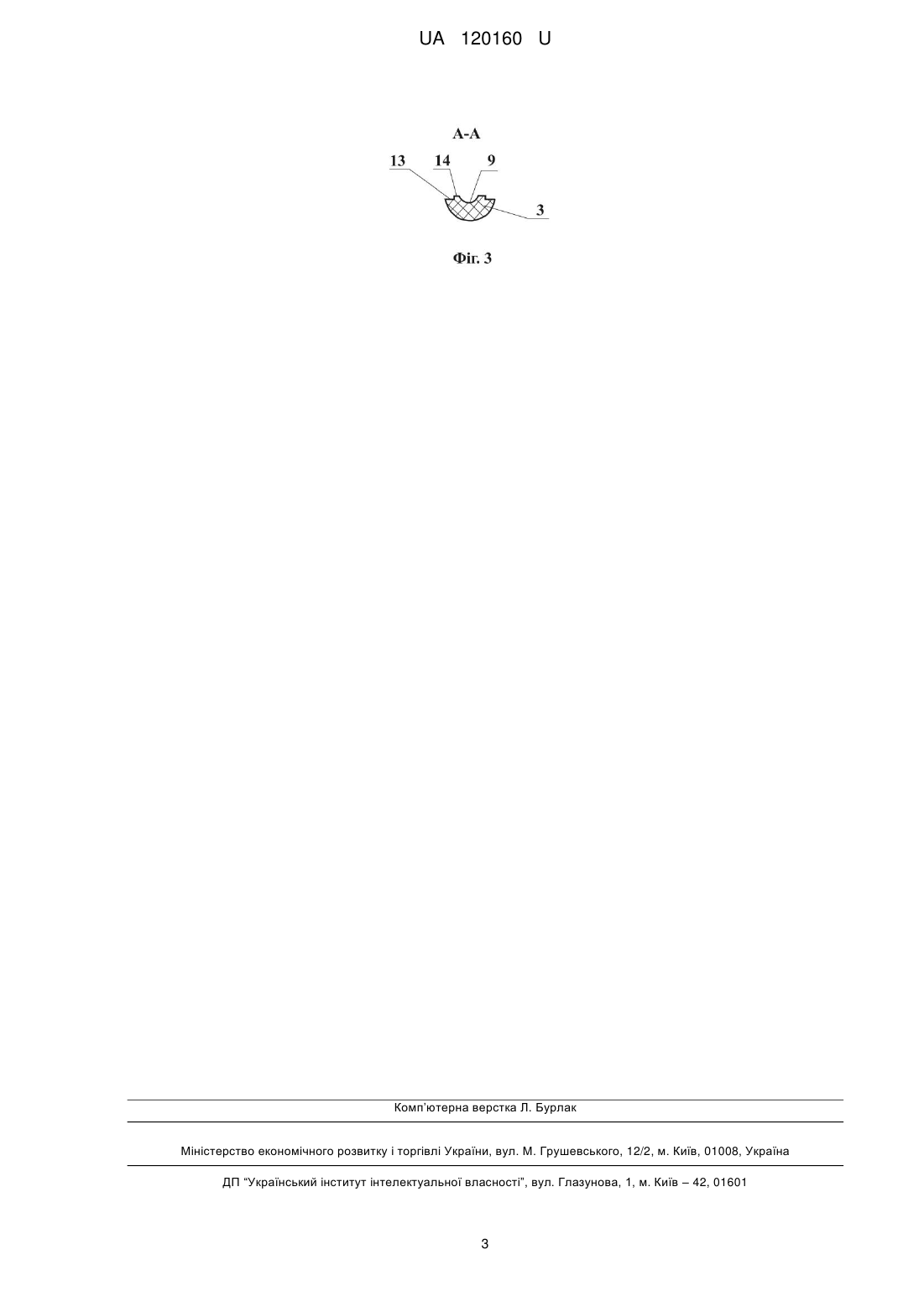

Реферат: Духовий вабик містить мундштук, горн з вихідним отвором, з'єднану з горном тонову дошку, оснащену контактними поверхнями і звуковим каналом, сполученим з вихідним отвором горна, і щонайменше одну пелюстку, закріплену на тоновій дошці за допомогою клинця, тонова дошка з пелюсткою розміщені в отворі мундштука з можливістю виймання з мундштука, кінець тонової дошки має скіс, а вздовж зовнішніх країв тонової дошки від торця клинця до сполучення зі скосом виконані проточки. Кожна проточка має прямолінійну основу. UA 120160 U (54) ДУХОВИЙ ВАБИК UA 120160 U UA 120160 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до мисливського спорядження, а саме до пристроїв із засобами, що видають звукові сигнали, які імітують голоси птахів. Відомий духовий вабик (див. http://forum.guns.ru/forummessage/242/1584275-103.html), який містить мундштук, горн з вихідним отвором, тонову дошку, з'єднану з горном і оснащену контактними поверхнями і звуковим каналом, сполученим з вихідним отвором горна, і пелюстку, закріплену на тоновій дошці за допомогою клинця. Кінець тонової дошки має скіс. Тонова дошка з пелюсткою розміщені в отворі мундштука з можливістю виймання з мундштука. У відомому пристрої з протилежних зовнішніх країв тонової дошки біля торця клинця перпендикулярно звуковому каналу виконані поглиблення у формі півциліндра. Недоліком відомої конструкції є можливість прилипання пелюстки до контактних поверхонь тонової дошки в процесі використання вабика, що зумовлене наявністю поглиблень, в яких накопичується конденсат. Під час вдування повітря через мундштук конденсат не видувається через вихідний отвір горна, а вихровим потоком, який утворюють поглиблення, викидається в зону пелюстки і контактних поверхонь тонової дошки і змочує їх, що призводить до залипання пелюстки. Відомий духовий вабик (див. http://forum.guns.ru/forum_light_message/242/755135.html), який містить мундштук, горн з вихідним отвором, з'єднану з горном тонову дошку, оснащену контактними поверхнями і звуковим каналом, сполученим з вихідним отвором горна, і дві пелюстки, розташовані одна над одною і закріплені на тоновій дошці за допомогою клинця. Тонова дошка з пелюстками розміщені в отворі мундштука з можливістю виймання з мундштука. Кінець тонової дошки має скіс, а вздовж зовнішніх країв тонової дошки від торця клинця до сполучення зі скосом виконані проточки. У відомому рішенні кожна проточка має ступінчасту основу, утворену поглибленнями, причому поглиблення розташовані в зоні клинця і в зоні сполучення зі скосом і призначені для створення вихрового потоку. Виконання проточок уздовж зовнішніх країв тонової дошки дозволяє зменшити площу зіткнення нижньої пелюстки з тоновою дошкою. Разом з тим, наявність поглиблень в зоні клинця призводить до накопичення в них конденсату, який при вдуванні повітря через мундштук вихровим потоком, створюваним поглибленнями в зоні сполучення зі скосом, неминуче викидається в зону пелюсток і, потрапляючи на пелюстки і контактну поверхню тонової дошки, склеює пелюстки між собою або приклеює нижній пелюсток до тонової дошки. При цьому стінки поглиблень і віддаленість поглиблень від отворів мундштука і горна викликають труднощі видалення конденсату з поглиблень без роз'єднання мундштука і горна. В основу корисної моделі поставлена задача створення духового вабика, конструкція якого дозволить значно знизити можливість прилипання пелюстки до тонової дошки, тим самим підвищити надійність використання і експлуатаційні властивості вабика. Поставлена задача вирішується тим, що в духовому вабику, який містить мундштук, горн з вихідним отвором, з'єднану з горном тонову дошку, оснащену контактними поверхнями і звуковим каналом, сполученим з вихідним отвором горна, і щонайменше одну пелюстку, закріплену на тоновій дошці за допомогою клинця, тонова дошка з пелюсткою розміщені в отворі мундштука з можливістю виймання з мундштука, кінець тонової дошки має скіс, а вздовж зовнішніх країв тонової дошки від торця клинця до сполучення зі скосом виконані проточки, згідно з корисною моделлю, кожна проточка має прямолінійну основу. Згідно з корисною моделлю, глибина кожної проточки 1,0-1,2 мм, а ширина кожної контактної поверхні тонової дошки має становити 1-1,5 мм. Завдяки виконанню проточок з прямолінійною основою конденсат, що утворюється в процесі використання вабика, не накопичується в зоні тонової дошки, а видувається через вихідний отвір горна або легко видаляється через вхідний отвір мундштука струшуванням вабика. При цьому при вдуванні повітря через отвір мундштука не відбувається закидання конденсату в зону пелюстки, як у вабику-найближчому аналогу, що разом зі зменшеною площею контактної поверхні тонової дошки дає можливість практично виключити прилипання пелюстки до контактної поверхні тонової дошки. Суть духового вабика, представлена фігурами креслення. На фіг. 1 показаний вигляд вабика збоку в розрізі; на фіг. 2 зображена тонова дошка з горном, вигляд зверху, на якому показані контактні поверхні, проточки і клинець; на фіг. 3 - переріз за А-А фіг. 2. Духовий вабик містить мундштук 1, горн 2, тонову дошку 3, дві пелюстки 4, 5 і клинець 6 для закріплення пелюсток 4 і 5 на тоновій дошці 3. Мундштук 1 оснащений отвором 7. Горн 2 і тонова дошка 3 виконані як одне ціле. Тонова дошка 3 з пелюстками 4 і 5 розміщені в отворі 7 мундштука 1 з можливістю виймання з мундштука 1. 1 UA 120160 U 5 10 15 20 25 30 35 Горн 2 оснащений вихідним отвором 8, а тонова дошка 3 - звуковим каналом 9. Звуковий канал 9 сполучений з вихідним отвором 8 горна 2. Тонова дошка 3 має плавний скіс 10 на кінці і проточки 11. Проточки 11 виконані уздовж зовнішніх країв тонової дошки 3 від торця 12 клинця 6 до сполучення зі скосом 10. Кожна проточка 11 виконана на глибину 1,0-1,2 мм і має прямолінійну основу 13. Між проточками 11 і звуковим каналом 9 розташовані контактні поверхні 14. Ширина кожної контактної поверхні 14 становить 1-1,5 мм. Мундштук 1, горн 2 і тонова дошка 3 виконані з акрилу, але можуть бути також виготовлені з дерева, стабілізованого дерева, пластика. Клинець 6 виготовлений з гуми, а пелюстки 4 і 5 - з майлару або лавсану. Працює духовий вабик наступним чином. Беруть вабик в руку і тримають, обхопивши його посередині великим і вказівним пальцями. Вільні пальці дозволяють змінювати інтенсивність звуку. Мундштук 1 вабика підносять до губ таким чином, щоб верхня губа на 1/3 закрила отвір 7. У нижню частину отвору 7 вдувають повітря, яке, потрапляючи на скіс 10, впливає на пелюстки 4 і 5, викликаючи вібрацію пелюстки 5. Пелюстка 5 торкається контактної поверхні 14 тонової дошки 3, в результаті чого видувається звук, що імітує голос качки. У залежності від кількості повітря, що вдувається у отвір 7 мундштука 1, і сили вдування можна отримувати різні імітуючі голос качки звуки. У разі утворення конденсату, він не накопичується всередині вабика, а видувається через вихідний отвір 8 горна 2 при сильному вдуванні повітря, або витрушується через отвір 7 мундштука 1. Перевага пропонованого духового вабика полягає у простоті конструкції і надійності використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Духовий вабик, що містить мундштук, горн з вихідним отвором, з'єднану з горном тонову дошку, оснащену контактними поверхнями і звуковим каналом, сполученим з вихідним отвором горна, і щонайменше одну пелюстку, закріплену на тоновій дошці за допомогою клинця, тонова дошка з пелюсткою розміщені в отворі мундштука з можливістю виймання з мундштука, кінець тонової дошки має скіс, а вздовж зовнішніх країв тонової дошки від торця клинця до сполучення зі скосом виконані проточки, який відрізняється тим, що кожна проточка має прямолінійну основу. 2. Духовий вабик за п. 1, який відрізняється тим, що глибина кожної проточки становить 1,0-1,2 мм, а ширина кожної контактної поверхні тонової дошки становить 1-1,5 мм. 2 UA 120160 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
