Система автоматичного керування, контролю та реєстрації параметрів газотурбінного двигуна

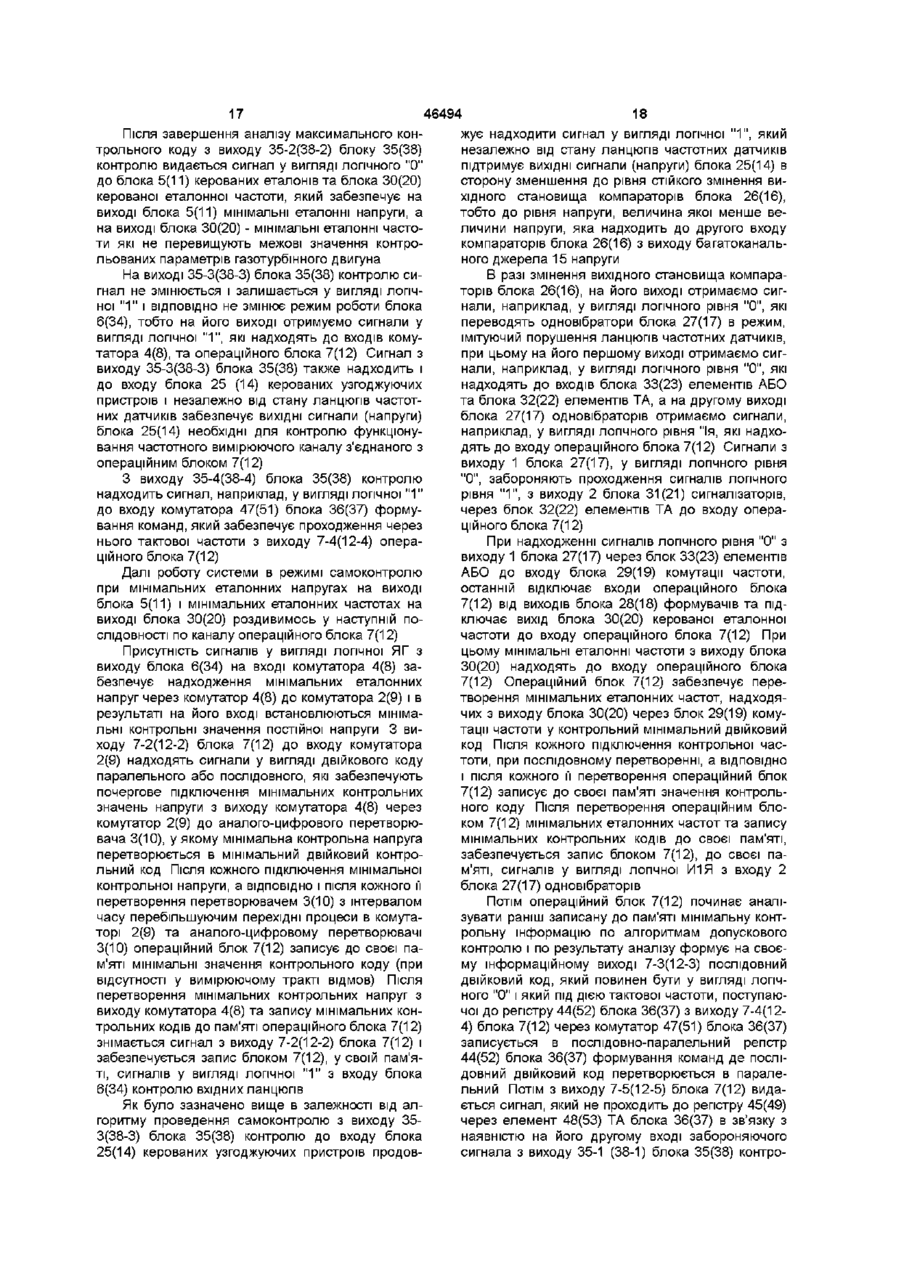

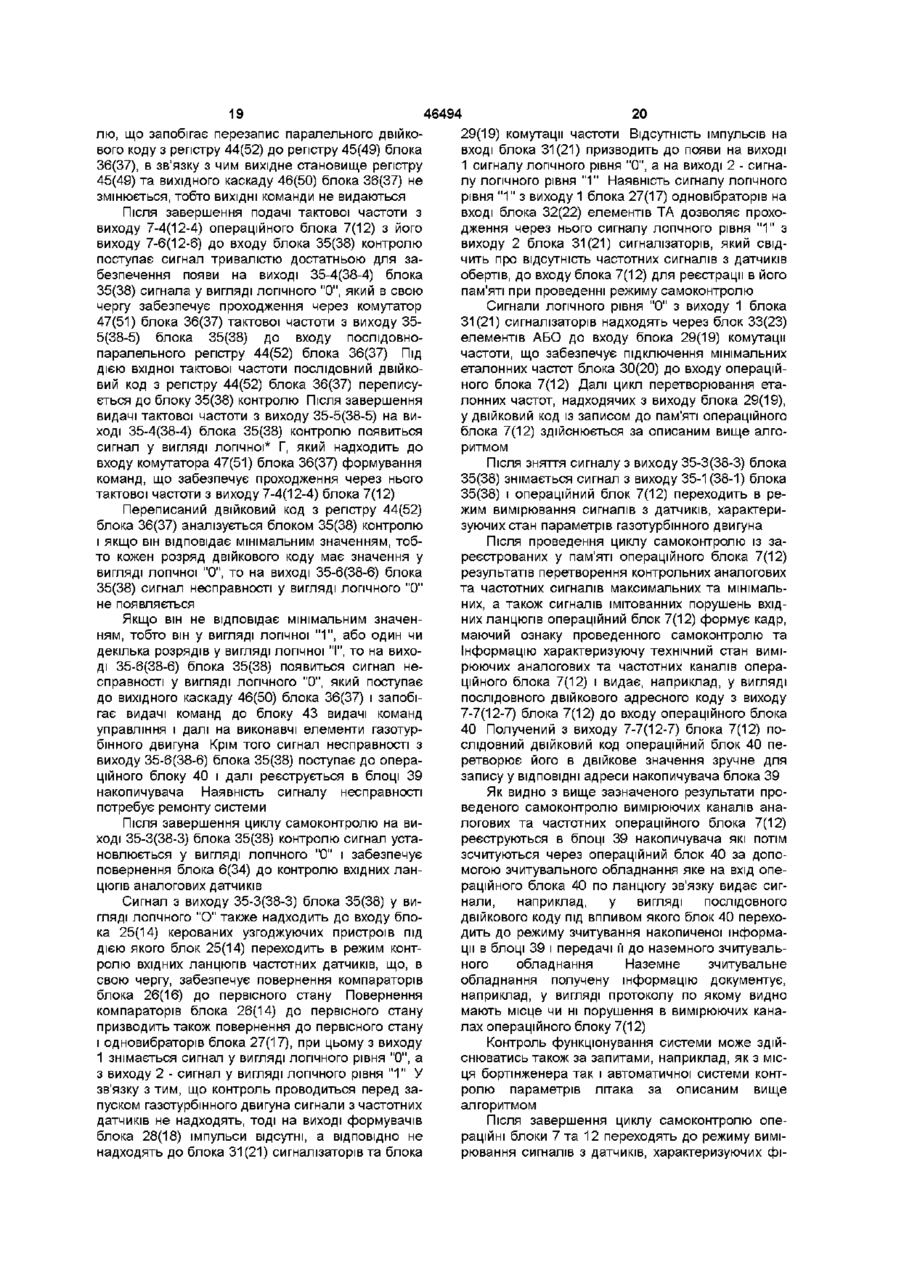

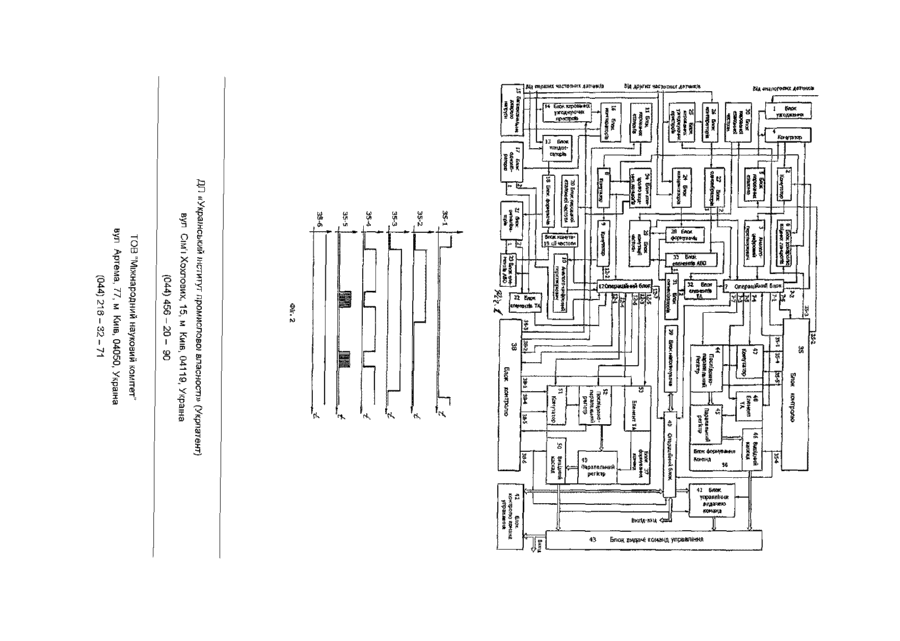

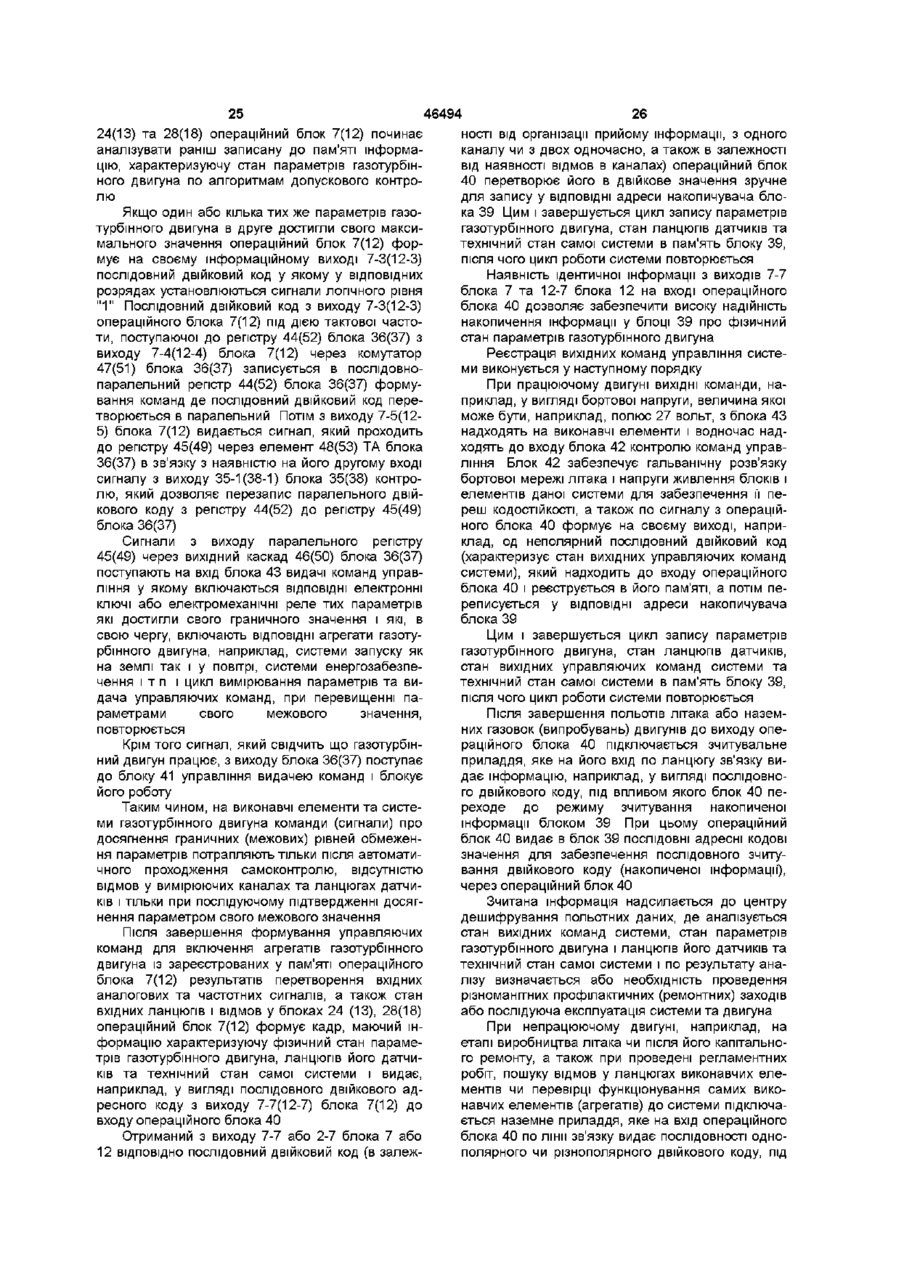

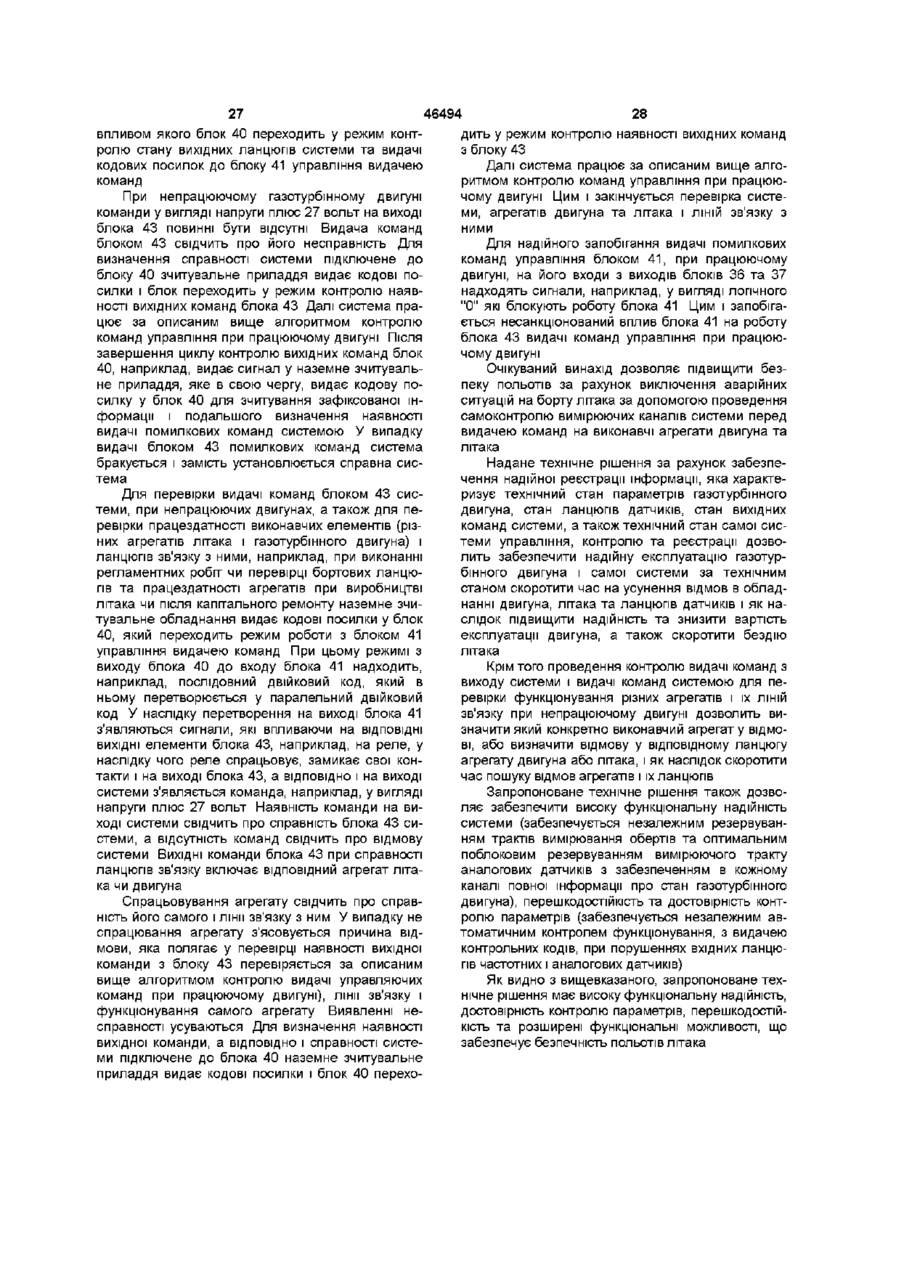

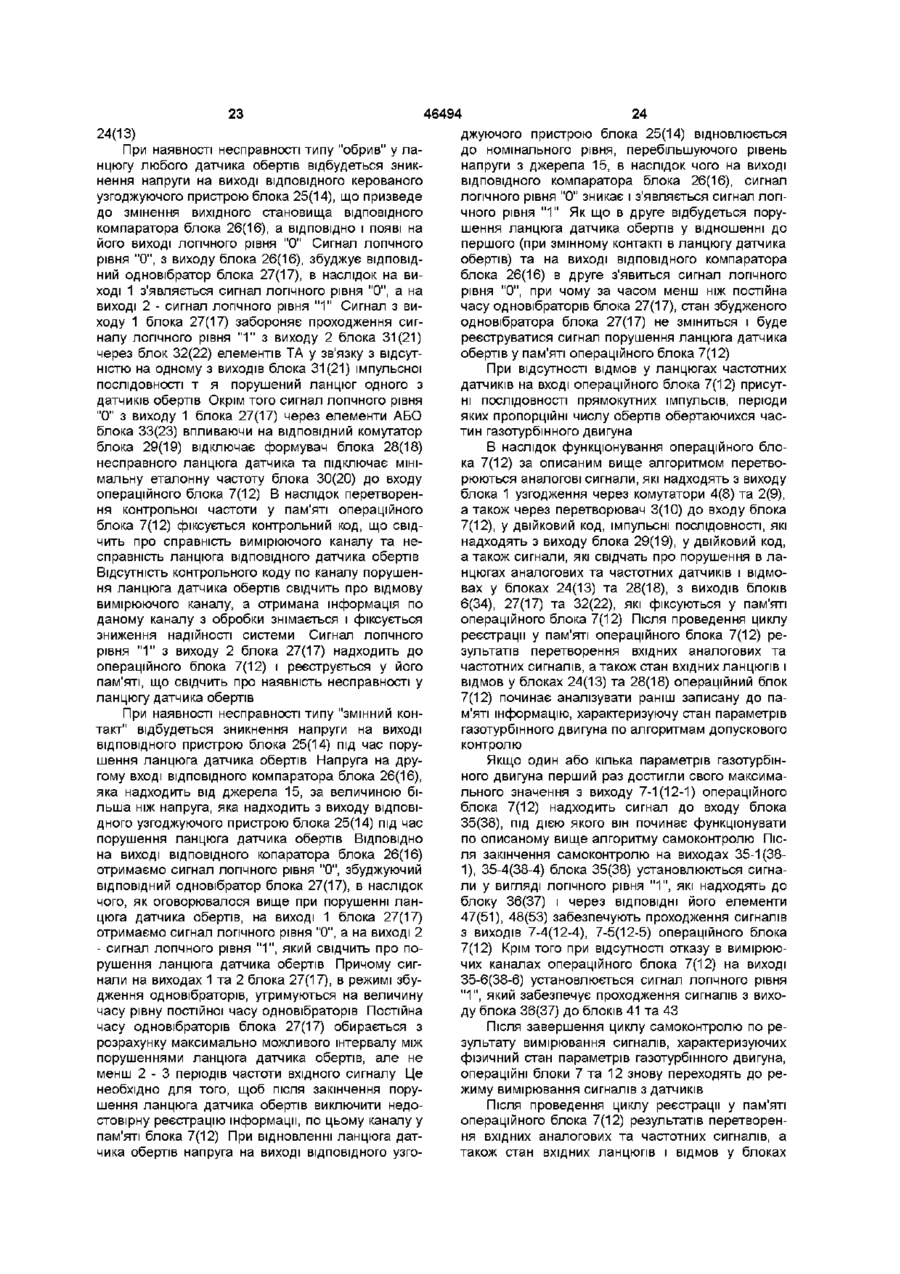

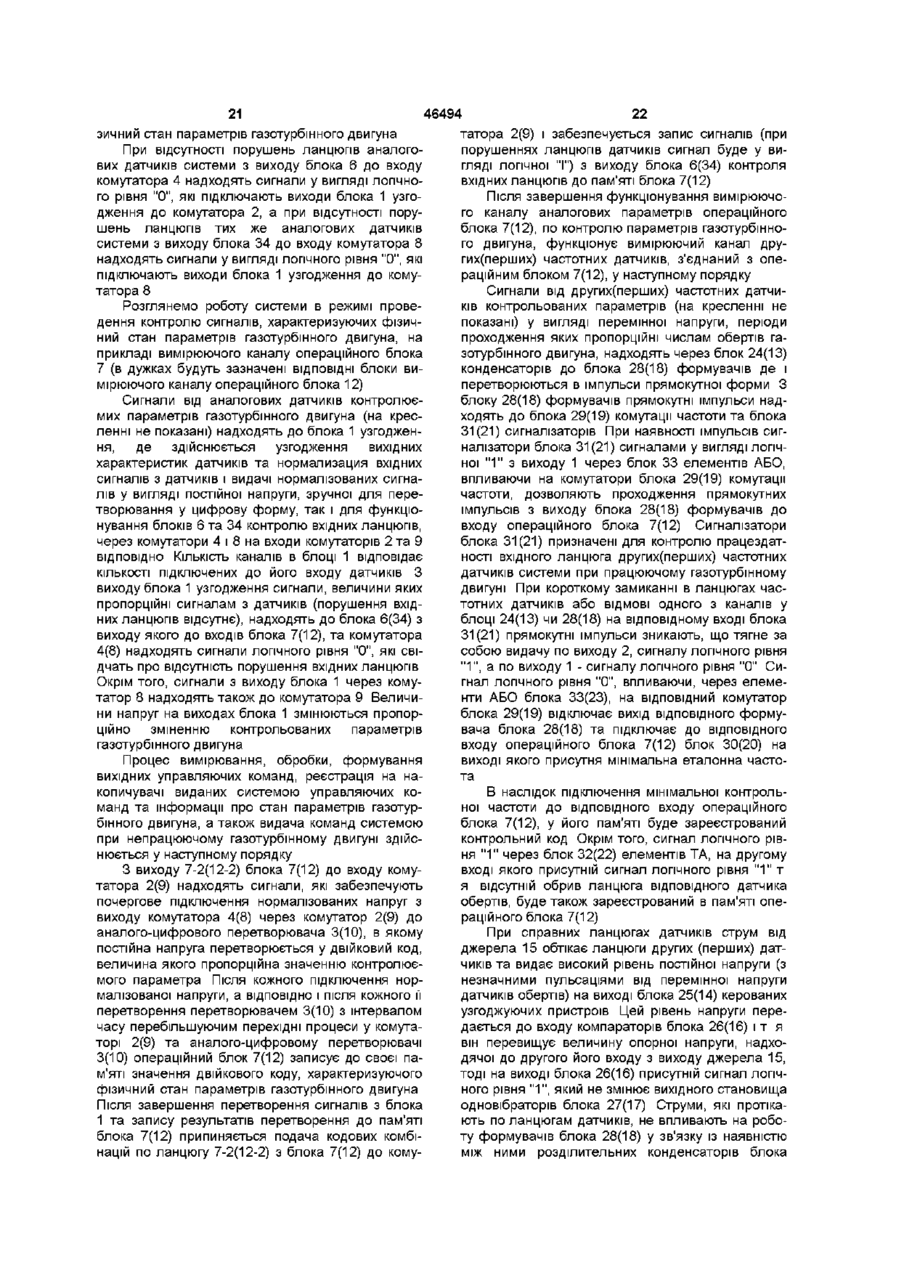

Система автоматичного керування, контролю та реєстрації параметрів газотурбінного двигуна, яка має комутатор, з'єднаний через аналогоцифровий перетворювач з першим операційним блоком, вхід блока узгодження з'єднаний з аналоговим входом системи, а вихід - з другим комутатором та блоком контролю вхідних ланцюгів, вихід якого з'єднаний з першим операційним блоком та другим входом другого комутатора, вихід першого операційного блока підключений до першого комутатора, третій комутатор через другий аналогоцифровий перетворювач з'єднаний з другим операційним блоком, перший вихід якого з'єднаний з входом третього комутатора, входи блока конденсаторів з'єднані з першими частотними входами системи, причому один його вхід з'єднаний з виходом багатоканального джерела напруги, а другий з входом блока керованих узгоджуючих пристроїв, вихід якого через блок компараторів та блок одновібраторів з'єднаний з блоком елементів АБО та блоком елементів ТА, другий вхід блока компараторів з'єднаний з виходом багатоканального джерела напруги, другий вихід блока одновібраторів з'єднаний з другим операційним блоком, вихід блока конденсаторів через блок формувачів та блок комутації частоти з'єднаний з другим операційним блоком, другий вихід блока формувачів через блок сигналізаторів та блок елементів АБО з'єднаний з другим входом блока комутації частоти, другий вихід блока сигналізаторів через блок елементів ТА з'єднаний з другим операційним блоком, крім того виходи першого та другого операційних блоків з'єднані з третім операційним блоком, яка відрізняється тим, що в систему додатково введені два блока керованих еталонів, четвертий комутатор, другий блок контролю вхідних ланцюгів, другий блок конденсаторів, другий блок керованих узгоджуючих пристроїв, другий блок компараторів, другий блок одновібраторів, два блока керованої еталонної частоти, другий блок комутації частоти, другий блок формувачів, другий блок сигналізаторів, другий блок елементів АБО, другий блок елементів ТА, блок накопичувача, два блока контролю, два блока формування команд, блок керування видачею команд, блок контролю команд керування та блок видачі команд керування, входи другого блока конденсаторів з'єднані з другими частотними входами системи, причому один його вхід з'єднаний з першим додатковим виходом багатоканального джерела напруги, а другий - з входом другого блока керованих узгоджуючих пристроїв, вихід якого через другий блок компараторів та другий блок одновібраторів з'єднаний з другим блоком елементів АБО та другим блоком елементів ТА, другий вхід другого блока компараторів з'єднаний з другим додатковим виходом багатоканального джерела напруги, другий вихід другого блока одновібраторів з'єднаний з першим операційним блоком, вихід другого блока конденсаторів через другий блок формувачів та другий блок комутації частоти з'єднаний з першим операційним блоком, другий вихід другого блока формувачів через другий блок сигналізаторів та другий блок елементів АБО з'єднаний з другим входом другого блока комутації частоти, останній вхід якого з'єднаний з другим блоком керованої еталонної частоти, другий вихід другого блока сигналізаторів через другий блок елементів ТА з'єднаний з першим операційним блоком, вихід другого комутатора з'єднаний з входом першого комутатора, вихід блока узгодження з'єднаний з четвертим комутатором та другим блоком контролю вхідних ланцюгів, вихід якого з'єднаний з другим входом четвертого комутатора та входом другого операційного блока, вихід першого блока керованих еталонів з'єднаний з останнім входом другого комутатора, вихід другого блока керованих еталонів з'єднаний через четвертий комутатор з входом третього комутатора, а останній вхід першого блока комутації частоти з'єднаний з першим блоком керованої еталонної частоти, перший блок контролю виходами з'єднаний з першим блоком керованих еталонів, другим блоком керованої еталонної частоти, першим блоком контролю вхідних ланцюгів, другим блоком керованих узгоджуючих пристроїв, першим блоком формування команд, першим та третім операційним блоком, а входи першого блока контролю з'єднані з виходами пер (О 46494 шого операційного блока, першого блока формування команд, останні входи першого блока формування команд з'єднані з останніми додатковими виходами першого операційного блока, а останній вихід першого блока формування команд з'єднаний з блоком видачі команд керування та блоком керування видачею команд, другий блок контролю виходами з'єднаний з другим блоком керованих еталонів, першим блоком керованої еталонної частоти, другим блоком контролю вхідних ланцюгів, першим блоком керованих узгоджуючих пристроїв, другим блоком формування команд, другим та третім операційним блоком, а входи другого блока контролю з'єднані з виходами другого операційного блока та другого блока фор мування команд, останні входи другого блока формування команд з'єднані з останніми додатковими виходами другого операційного блока, а останній вихід другого блока формування команд з'єднаний з блоком видачі команд керування та блоком керування видачею команд, перший вихід третього операційного блока через блок керування видачею команд з'єднаний з останнім входом блока видачі команд керування, вихід якого з'єднаний з блоком контролю команд керування та першим виходом системи, третій операційний блок входами-виходами з'єднаний з блоком контролю команд керування та блоком накопичувача, а його останній ВХІД-ВИХІД є другим виходом системи Винахід стосується області газотурбінного двигунобудування та, ВІДПОВІДНО, систем управління та контролю параметрів газотурбінного двигуна - недостатня достовірність контролю параметрів з-за відсутності контролю функціонування, - недостатня надійність та перешкодостійкість внаслідок відсутності контролю функціонування при порушенні вхідних ланцюгів, т я При порушенні вхідних ланцюгів по канапу аналогових датчиків на виході блоку нормалізаторів будуть напруги мінімальні або максимальні, а при порушенні вхідних ланцюгів по каналу частотних датчиків в їхніх ЛІНІЯХ зв'язку будуть наводитися сигнали перешкоди від електромагнітного впливу електроагрегатів газотурбінного двигуна, що не відображає фізичний стан його параметрів, - низька функціональна надійність системи з-за відсутності резервного накопичування інформації в кожному вимірювальному тракті в цілому про стан параметрів газотурбінного двигуна Найближчою за технічною суттю та досягаемому ефекту по відношенню до запропонованого технічного рішення є "Система автоматичного контролю параметрів газотурбінного двигуна " (Заявка № 99052944 від 27 05 1999 р по якій прийнято Рішення про видачу деклараційного патенту на винахід від 11 03 2001 р), яка має комутатор з'єднаний через аналого-цифровий перетворювач з операційним блоком, вхід блока узгодження з'єднаний з першим входом системи, а вихід з другим комутатором та блоком контролю вхідних ланцюгів, вихід якого з'єднаний з першим операційним блоком та другим входом другого комутатора, вихід першого операційного блока підключений до першого комутатора, третій комутатор через другий аналого-цифровий перетворювач з'єднаний з другим операційним блоком, перший вихід якого з'єднаний з входом третього комутатора, входи блока конденсаторів з'єднані з частотними входами системи, при цьому один його вхід з'єднаний з виходом багатоканального джерела напруги, а другий - з входом блока керованих узгоджуючих пристроїв, вихід якого через блок компараторів та блок одновибраторів з'єднаний з блоком елементів АБО та блоком елементів ТА, другий вхід блока компараторів з'єднаний з виходом багатоканального джерела напруги, другий вихід блока одновибраторів з'єднаний з другим операційними блоком, вихід блока конденсаторів через блок формувачів ВІДОМІ системи "Система керування силовою установкою", яка містить комутатори з'єднані з синхронізатором, а також послідовно з'єднані формувачі, багатоканальний селектор та перетворювач частота-код (авт свід колишнього СРСР № 1037699, кл F 02C 9/28) Вказана вище система має обмежені функціональні можливості (відсутній контроль ланцюгів частотних датчиків) та недостатню надійність функціонування, так як відсутній самоконтроль "Пристрій для допускового контролю", який містить послідовно з'єднані блок нормалізації, комутатор, аналого-цифровий перетворювач та операційний блок (авт свід колишнього СРСР № 780697, кл G 05В 23/02) Вказаний пристрій має наступні недоліки - Низька достовірність контролю порушення ланцюгів датчиків, так як неможливо відразу стверджувати порушення ланцюга датчика чи відмову в блоці нормалізації, комутаторі або аналогоцифровому перетворювачі, - Недостатня достовірність контролю параметрів системою з-за відсутності контролю функціонування, - Недостатня надійність та перешкодостійкість пристрою з-за відсутності контролю функціонування при порушенні його вхідних ланцюгів, так як при порушенні вхідного ланцюга на виході блока нормалізаторів будуть напруги мінімальні чи максимальні які не відображають фізичний стан параметрів контролюємого агрегата "Система автоматичного контролю параметрів газотурбінного двигуна" (авт свід колишнього СРСР № 786434, кл F 02C 9/28, G 06F 15/46), яка має формувач, обчислювач, з'єднаний з виходом кожного з двох програмних (операційних) блоків та послідовно з'єднані блок нормалізаторів, комутатор та аналого-цифровий перетворювач Вказана система має наступні недоліки - відсутній контроль порушення вхідних ланцюгів системи, 46494 та блок комутації частоти з'єднаний з другим опекожного із операційонних блоків при проведенні раційним блоком, другий вихід блока формувачів самоконтролю через блок сигналізаторів та блок елементів АБО Одним з головних параметрів, який впливає на з'єднаний з другим входом блока комутації частоправильність функціонування агрегатів та систем, ти, останній вхід якого з'єднаний з генератором забезпечуючих надійну роботу газотурбінного двиеталонної частоти, другий вихід блока сигналізагуна, від запуску до зупинення, є його оберти торів через блок елементів ТА з'єднаний з другим В залежності від рівня обертів системою форопераційним блоком, крім того виходи першого та муються управляючі команди на ввімкнення та другого операційних блоків з'єднані з третім опевимкнення наземної системи запуску, для системи раційним блоком автоматичного перемикання енергосистеми літака (з наземного живлення на бортове, від бортових Вказана система має наступні недоліки джерел живлення), системи захисту двигуна від 1 Недостатню надійність функціонування та обледеніння, системи автоматичного запуску двиперешкодостійкість системи в наслідок відсутності гуна у повітрі, ввімкнення системи управління поавтоматичного контролю функціонування системи вітрозабірником та інше при видачі команд межових значень параметрів двигуна У випадку відмови датчика обертів, блока формувачів, блока комутації частоти або порушення 2 Недостатню надійність функціонування та електрозв'язку датчик обертів - блок конденсаторів достовірність видачі управляючих команд на вико(внаслідок впливу вібраційних навантажень) принавчі елементи (агрегати) в залежності вщ обертів пиняється видача управляючих команд на життєво газотурбінного двигуна в зв'язку з відсутністю реважливі системи двигуна, що призводить до авазервування вимірювального тракту обертів почирійних ситуацій на борту літака, що в свою чергу наючи від датчика обертів до видачі управляючих може призвести до катастрофічних наслідків Пекоманд на виконавчі елементи, редбачений винахід направлено на утворення си3 Відсутній безперервний запис параметрів, стеми, яка повинна мати які характеризують стан газотурбінного двигуна на всіх режимах його роботи, що обмежує галузь за• безперервний запис параметрів газотурбінстосування та виключає його експлуатацію за техного двигуна, що дасть можливість визначити фінічним станом, зичні значення параметрів та їх змінення в залежності від режиму його роботи та забезпечення 4 Відсутня видача команд при непрацюючих надійної експлуатації газотурбінного двигуна за двигунах, для перевірки працездатності виконавтехнічним станом, що дозволить, в свою чергу, чих елементів (різних агрегатів літального апарата визначити по якому конкретно параметру двигун і газотурбінного двигуна) і ЛІНІЙ зв'язку з ними, при вийшов на аварійний режим роботи, виконанні регламентних робіт чи перевірці бортових ланцюгів та працездатності агрегатів при виго• можливість видачі команд при непрацюючих товленні літального апарату чи після капітального двигунах, для перевірки працездатності виконавремонту, що збільшую час пошуку відмов в ланцючих елементів (різних агрегатів літального апарата гах виконавчих елементів та перевірку функціонуі газотурбінного двигуна) і ЛІНІЙ зв'язку з ними, при вання виконавчих елементів газотурбінного двигувиконанні регламентних робіт чи перевірці бортона, літального апарату за допомогою перевірочної вих ланцюгів та працездатності агрегатів при вигоапаратури, і як наслідок не виключає бездм авіатовленні літака чи після капітального ремонту, ційної техніки, • можливість безперервного пока пального запису виданих системою управляючих команд при 5 Відсутній безперервний поканальний запис працюючому газотурбінному двигуні починаючи виданих системою команд при працюючому газовід запуску до зупинення для перевірки режимів турбінному двигуні починаючи вщ запуску до зупироботи системи і газотурбінного двигуна, часу винення для перевірки режимів роботи системи і ходу на номінальний, максимальний та форсажний газотурбінного двигуна, часу виходу на номінальрежими роботи, часу видачі системою команд і ний, максимальний та форсажний режими роботи, знаходження у випадку виходу на аварійний речасу видачі системою команд і знаходження у вижим роботи газотурбінного двигуна, перевірки репадку виходу на аварійний режим роботи газотуржиму запуску газотурбінного двигуна на землі та бінного двигуна, перевірки режиму запуску газотуавтоматичного запуску у повітрі, перевірку працербінного двигуна на землі та автоматичного здатності енергосистеми при відключенні, по козапуску у повітрі, перевірку працездатності енермандам системи, наземних джерел живлення і госистеми при відключенні, по командам системи, підключенні бортових джерел і т п , що дає можлиназемних джерел живлення і підключенні бортових вість забезпечити експлуатацію газотурбінного джерел і т д , що виключає експлуатацію газотурдвигуна та виконавчих елементів за технічним бінного двигуна та виконавчих елементів за техністаном, чним станом, 6 Неможливість використання в резервованих системах керування та контролю параметрів газотурбінного двигуна, що звужує область використання з - за - наявності перехрестних зв'язків між операційними блоками, які використовуються при проведені самоконтролю(використовуються сигнали, які свідчать про проведення самоконтролю), - неможливість самостійного функціонування • високу функціональну надійність (забезпечується резервуванням трактів вимірювання обертів та оптимальним поблоковим резервуванням вимірювального тракту аналогових датчиків з забезпеченням в кожному каналі повної інформації про стан газотурбінного двигуна), перешкодостійкість та достовірність контролю параметрів Крім того очікуваний винахід спрямовано на створення високонадійної системи управління, 8 46494 контролю та реєстрації параметрів газотурбінного та другий блок одновібраторів з'єднаний з другим двигуна яка дозволяє забезпечити безпечність блоком елементів АБО та другим блоком елеменпольотів літального апарату тів ТА, другий вхід другого блока компараторів з'єднаний з другим додатковим виходом багатокаМетою передбаченого винаходу є підвищення нального джерела напруги, другий вихід другого безпечності польотів літального апарату шляхом блока одновібраторів з'єднаний з першим операзабезпечення високої функціональної надійності ційним блоком, вихід другого блока конденсаторів системи та достовірності видачі управляючих кочерез другий блок формувачів та другий блок команд, засобом автоматичного контролю функціомутації частоти з'єднаний з першим операційним нування та підвищення функціональної надійності блоком, другий вихід другого блока формувачів вимірюючих каналів, забезпечення експлуатації через другий блок сигналізаторів та другий блок газотурбінного двигуна за технічним станом, шляелементів АБО з'єднаний з другим входом другого хом забезпечення безперервного запису його паблока комутації частоти, останній вхід якого з'єдраметрів, а також розширення області застосуваннаний з другим блоком керованої еталонної частоня системи шляхом забезпечення незалежного ти, другий вихід другого блока сигналізаторів чефункціонування вимірюючих каналів рез другий блок елементів ТА з'єднаний з першим Визначена мета досягається тим, що у відому операційним блоком, вихід другого комутатора систему, яка має комутатор з'єднаний через аназ'єднаний з входом першого комутатора, вихід лого-цифровий перетворювач з першим операційблока узгодження з'єднаний з четвертим комутаним блоком, вхід блока узгодження з'єднаний з тором та другим блоком контролю вхідних ланцюпершим аналоговим входом системи, а вихід - з гів, вихід якого з'єднаний з другим входом четвердругим комутатором та блоком контролю вхідних того комутатора та входом другого операційного ланцюгів, вихід якого з'єднаний з першим операблока, вихід першого блока керованих еталонів ційним блоком та другим входом другого комутаз'єднаний з останнім входом другого комутатора, тора, вихід першого операційного блока подклювихід другого блока керованих еталонів з'єднаний чений до першого комутатора, третій комутатор через четвертий комутатор з входом третього кочерез другий аналого-цифровий перетворювач мутатора, а останній вхід першого блока комутації з'єднаний з другим операційним блоком, перший частоти з'єднаний з першим блоком керованої вихід якого з'єднаний з входом третього комутатоеталонної частоти, перший блок контролю вихора, входи блока конденсаторів з'єднані з частотдами з'єднаний з першим блоком керованих етаними входами системи, при цьому один його вхід лонів, другим блоком керованої еталонної частоти, з'єднаний з виходом багатоканального джерела першим блоком контролю вхідних ланцюгів, друнапруги, а другий - з входом блока керованих узгим блоком керованих узгоджуючих пристроїв, годжуючих пристроїв, вихід якого через блок компершим блоком формування команд, першим та параторів та блок одновібраторів з'єднаний з блотретім операційним блоком, а входи першого блоком елементів АБО та блоком елементів ТА, ка контролю з'єднані з виходами першого операдругий вхід блока компараторів з'єднаний з вихоційного блока, першого блока формування команд, дом багатоканального джерела напруги, другий останні входи першого блока формування команд вихід блока одновібраторів з'єднаний з другим з'єднані з останніми додатковими виходами перопераційним блоком, вихід блока конденсаторів шого операційного блока, а останній вихід першого через блок формувачів та блок комутації частоти блока формування команд з'єднаний з блоком з'єднаний з другим операційним блоком, другий видачі команд керування та блоком керування вихід блока формувачів через блок сигналізаторів видачею команд, другий блок контролю виходами та блок елементів АБО з'єднаний з другим входом з'єднаний з другим блоком керованих еталонів, блока комутації частоти, другий вихід блока сигнапершим блоком керованої еталонної частоти, друлізаторів через блок елементів ТА з'єднаний з другим блоком контролю вхідних ланцюгів, першим гим операційним блоком, крім того виходи першого блоком керованих узгоджуючих пристроїв, другим та другого операційних блоків з'єднані з третім блоком формування команд, другим та третім операційним блоком, ДОДАТКОВО введені два операційним блоком, а входи другого блока конблока керованих еталонів, четвертий комутатор, тролю з'єднані з останніми виходами другого опедругий блок контролю вхідних ланцюгів, другий раційного блока та другого блока формування коблок конденсаторів, другий блок керованих узгоманд, останні входи другого блока формування джуючих пристроїв, другий блок компараторів, команд з'єднані з останніми додатковими виходадругий блок одновібраторів, два блока керованої ми другого операційного блока, а останній вихід еталонної частоти, другий блок комутації частоти, другого блока формування команд з'єднаний з другий блок формувачів, другий блок сигналізатоблоком видачі команд керування та блоком керурів, другий блок елементів АБО, другий блок елевання видачею команд, перший вихід третього ментів ТА, блок накопичувача, два блока контроопераційного блока через блок керування видачею лю, два блока формування команд, блок команд з'єднаний з останнім входом блока видачі керування видачею команд, блок контролю команд команд керування, вихід якого з'єднаний з блоком керування блок видачі команд керування, входи контролю команд керування та першим виходом другого блока конденсаторів з'єднані з другими системи, третій операційний блок входамичастотними входами системи, при цьому один його виходами з'єднаний з блоком контролю команд вхід з'єднаний з першим додатковим виходом бакерування та блоком накопичувача, а його остангатоканального джерела напруги, а другий - з вхоній ВХІД-ВИХІД є другим виходом системи дом другого блока керованих узгоджуючих пристроїв, вихід якого через другий блок компараторів Введення в систему додаткових ознак, а саме 46494 першого та другого блока керованих еталонів, четвертого комутатора, другого блока контролю вхідних ланцюгів, другого блока конденсаторів, другого блока керованих узгоджуючих пристроїв, другого блока компараторів, другого блока одновібраторів, першого та другого блока керованої еталонної частоти, другого блока комутації частоти, другого блока формувачів, другого блока сигналізаторів, другого блока елементів АБО, другого блока елементів ТА, першого та другого блока контролю, першого та другого блока формування команд, блока управління видачею команд, блока контролю команд управління та блока накопичувача, дозволяє забезпечити безперервний запис параметрів газотурбінного двигуна, що дасть можливість визначити фізичні значення параметрів та їх змінення в залежності від режиму його роботи та забезпечення надійної експлуатації газотурбінного двигуна за технічним станом, що дозволить, в свою чергу, визначитипо якому конкретно параметру двигун вийшов на аварійний режим роботи, можливість видачі команд при непрацюючих двигунах, для перевірки працездатності виконавчих елементів (різних агрегатів літака та газотурбінного двигуна) і ЛІНІЙ зв'язку з ними, при виконанні регламентних робіт чи перевірці бортових ланцюгів та працездатності агрегатів при виготовленні літака чи після капітального ремонту, можливість безперервного пока пального запису виданих системою команд при працюючому газотурбінному двигуні починаючи від запуску до зупинення для перевірки режимів роботи системи і газотурбінного двигуна, часу виходу на номінальний, максимальний та форсажний режими роботи, часу видачі системою команд та часу знаходження у випадку виходу на аварійний режим роботи газотурбінного двигуна, перевірки режиму запуску газотурбінного двигуна на землі та автоматичного запуску у повітрі, перевірку працездатності енергосистеми при відключенні, по командам системи, наземних джерел живлення та підключенні бортових джерел І т п , що дає можливість забезпечити експлуатацію газотурбінного двигуна та виконавчих елементів за технічним станом, високу функціональну надійність (забезпечується резервуванням трактів вимірювання обертів та оптимальним поблоковим резервуванням вимірювального тракту аналогових датчиків з забезпеченням в кожному каналі повної інформації про стан газотурбінного двигуна), перешкодостійкість та достовірність контролю параметрів (забезпечується автоматичним контролем функціонування, з видачею контрольних кодів, при порушеннях вхідних ланцюгів частотних і аналогових датчиків), безпечність польотів літального апарату Як видно з вищевказаного, запропоноване технічне рішення має суттєві ознаки, які дозволяють забезпечити безпечність польотів літального апарату, безперервний запис параметрів газотурбінного двигуна, можливість видачі команд при непрацюючих двигунах, можливість безперервного поканального запису виданих системою команд при працюючому газотурбінному двигуні, високу функціональну надійність системи, перешкодостійкість та достовірність контролю параметрів 10 Принцип роботи системи пояснюється кресленнями де на фіг 1 показана структурна схема системи, на фіг 2 - діаграма роботи першого та другого блока контролю Система містить блок 1 узгодження, перший комутатор 2, перший аналого-цифровий перетворювач 3, другий комутатор 4, перший блок 5 керованих еталонів, перший блок 6 контролю вхідних ланцюгів, перший операційний блок 7, третій комутатор 8, четвертий комутатор 9, другий аналогоцифровий перетворювач 10, другий блок 11 керованих еталонів, другий операційний блок 12, перший блок 13 конденсаторів, перший блок 14 керованих узгоджуючих пристроїв, багатоканальне джерело 15 напруги, перший блок 16 компараторів, перший блок 17 одновибраторів, перший блок 18 формувачів, перший блок 19 комутації частоти, перший блок 20 керованої еталонної частоти, перший блок 21 сигналізаторів, перший блок 22 елементів ТА, перший блок 23 елементів АБО, другий блок 24 конденсаторів, другий блок 25 керованих узгоджуючих пристроїв, другий блок 26 компараторів, другий блок 27 одновибраторів, другий блок 28 формувачів, другий блок 29 комутації частоти, другий блок ЗО керованої еталонної частоти, другий блок 31 сигналізаторів, другий блок 32 елементів ТА, другий блок 33 елементів АБО, другий блок 34 контролю вхідних ланцюгів, перший блок 35 контролю, перший блок 36 формування команд, другий блок 37 формування команд другий блок 38 контролю, блок 39 накопичувача, третій операційний блок 40, блок 41 керування видачею команд, блок 42 контролю команд керування блок 43 видачі команд керування Блок 36 (37) формування команд включає послідовно-паралельний регістр 44 (48), паралельний регістр 45 (49), вихідний каскад 46 (50), комутатор 47 (51), елемент ТА 48(53) Комутатор 1, через аналого-цифровий перетворювач 3 з'єднаний з операційним блоком 7, вхід комутатора 2 через комутатор 4 та блок 1 узгодження з'єднаний з першим аналоговим входом системи, окрім того вихід блока 1 узгодження через блок 6 контролю вхідних ланцюгів з'єднаний з операційним блоком 7 та комутатором 4, третій вхід якого з'єднаний з блоком 5 керованих еталонів, вихід операційного блока 7 підключений до комутатора 2, вихід блока 1 узгодження з'єднаний з другим блоком 34 контролю вхідних ланцюгів, а через комутатор 8, комутатор 9 та другий аналогоцифровий перетворювач 10 з'єднаний з операційним блоком 12, другий вхід комутатора 8 з'єднаний з виходом другого блока 11 керованих еталонів, третій вхід комутатора 8 з'єднаний з входом операційного блока 12 та виходом другого блока 34 контролю вхідних ланцюгів, входи блока 13 конденсаторів з'єднані з першими частотними входами системи, при цьому один його вхід з'єднаний з виходом багатоканального джерела 15 напруги, а другий - з входом блока 14 керованих узгоджуючих пристроїв, вихід якого через блок 16 компараторів та блок 17 одновібраторів з'єднаний з блоком 23 елементів АБО та блоком 22 елементів ТА, другий вхід блока 16 компараторів з'єднаний з виходом багатоканального джерела 15 напруги, другий вихід блока 17 одновібраторів з'єднаний з дугим 11 46494 12 операційним блоком 12, вихід блока 13 конденсавиходами з'єднаний з блоком 42 контролю команд торів через блок 18 формувачів та блок 19 комукерування та блоком 39 накопичувача, а останній тації частоти з'єднаний з другим операційним блоВХІД-ВИХІД є другим виходом системи ком 12, другий вихід блока 18 формувачів через Комутатор 47(51) блока 36(37) формування блок 21 сигналізаторів та блок 23 елементів АБО команд з'єднаний з виходами блока контролю з'єднаний з другим входом блока 19 комутації час35(38) та операційного блока 7(12), а вихід через тоти, останній вхід якого з'єднаний з першим блопослідовно-паралельний регістр 44(52) з'єднаний з ком 20 керованої еталонної частоти, другий вихід входом блока 35(38) контролю, паралельний реблока 21 сигналізаторів через блок 22 елементів гістр 45(49) блока 36(37) з'єднаний з елементом ТА з'єднаний з другим операційним блоком 12, 48(53) ТА, а через регістр 44(52) - з операційним останній вхід комутатора 9 з'єднаний з виходом блоком 7(12), вихід регістру 45(49) блока 36(37) операційного блока 12, входи блока 24 конденсачерез вихідний каскад 46(50) з'єднаний з блоком торів з'єднані з другими частотними входами сис43 видачі команд керування та блоком 41 керутеми, при цьому один його вхід з'єднаний з виховання видачею команд, останній вхід вихідного дом багатоканального джерела 15 напруги, а каскаду 46(50) блока 36(37) з'єднаний з виходом другий - з входом блока 25 керованих узгоджуючих блока 35(38) контролю, а входи елемента 48(53) пристроїв, вихід якого через блок 26 компараторів ТА блока 36(37) з'єднані з виходами операційного та блок 27 одновібраторів з'єднаний з блоком 33 блока 7(12) та блока 35(38) контролю елементів АБО та блоком 32 елементів ТА, другий Джерелами інформації, характеризуючими вхід блока 26 компараторів з'єднаний з виходом стан параметрів газотурбінного двигуна, для сисбагатоканального джерела 15 напруги, другий витеми, можуть бути хід блока 27 одновібраторів з'єднаний з першим • датчики тиску, які контролюють величину тиопераційним блоком 7, вихід блока 24 конденсатоску в масляних, паливних, газодинамічних та повірів через блок 28 формувачів та блок 29 комутації тряних магістралях газотурбінного двигуна, частоти з'єднаний з першим операційним блоком • датчики температури, які контролюють вели7, другий вихід блока 28 формувачів через блок 31 чину температури в масляних, паливних, газодисигналізаторів та блок 33 елементів АБО намічних та повітряних магістралях газотурбінного з'єднаний з другим входом блока 29 комутації часдвигуна, тоти, останній вхід якого з'єднаний з другим бло• потенціометричні датчики, які контролюють ком ЗО керованої еталонної частоти, другий вихід положення ручки керування двигуном (РУД), блока 31 сигналізаторів через блок 32 елементів • датчики обертів ротора високого тиску, ротоТА з'єднаний з першим операційним блоком 7, ра низького тиску, турбостартера, коробки літакоперший блок 35 контролю виходами з'єднаний з вих агрегатів і т д першим блоком 5 керованих еталонів, другим блоБлок 1 узгодження призначен для узгодження ком ЗО керованої еталонної частоти, блоком 6 конвихідних опорів датчиків, забезпечуючих їх таритролю вхідних ланцюгів, другим блоком 25 кероваровочні характеристики та може являти собою, них узгоджуючих пристроїв, першим блоком 36 наприклад, набір прецезійних резисторів, ділитеформування команд, третім операційним блоком лів напруги, перетворювачів перемінної напруги в 40, а входи першого блока 35 контролю з'єднані з постійну, підсилювачів та нормалізаторів, перевиходами першого операційного блока 7, першого творювачів опору в напругу, резистивно-ємкісних блока 36 формування команд, останні входи перфільтрів бортових перешкод і т д КІЛЬКІСТЬ каналів шого блока 36 формування команд з'єднані з у блоці 1 узгодження дорівнює КІЛЬКОСТІ контроостанніми додатковими виходами першого операльованих параметрів газотурбінного двигуна, приційного блока 7, а його останні виходи з'єднані з чому, висока функціональна надійність контролю блоком 43 видачі команд управління та блоком 41 дуже важливих аналогових параметрів забезпечууправління видачею команд, другий блок 38 контється резервуванням перетворювачів, нормалізаролю виходами з'єднаний з другим блоком 11 кеторів, підсилювачів і т п в блоці 1 узгодження рованих еталонів, першим блоком 20 керованої еталонної частоти, другим блоком 34 контролю Блоки 5 та 11 керованих еталонів може бути вхідних ланцюгів, першим блоком 14 керованих надані як набір еталонних джерел напруги та узгоджуючих пристроїв, другим блоком 37 формуструму, еталонних резисторів і т д вання команд, третім операційним блоком 40, а Комутатори 4, 8 та блоків 19, 29 можуть бути входи другого блока 38 контролю з'єднані з вихореалізовані на базі стандартних одноканальних дами другого операційного блока 12, другого блокерованих ключів ка 37 формування команд, останні входи другого Блоки 6 та 34 контролю вхідних ланцюгів моблока 37 формування команд з'єднані з останніми жуть бути реалізовані на базі стандартних компадодатковими виходами другого операційного блораторів для контролю стійких порушень вхідних ка 12, а останній вихід другого блока 37 формуланцюгів та чекаючих одновібраторів для контровання команд з'єднаний з блоком 41 /амвоні видалю наявності перемінних контактів у вхідних ланчею команд та блоком 43 видачі команд цюгах керування, перший вихід третього операційного Операційні блоки 7, 12 та 40 можуть бути реаблока 40 через блок 41 керування видачею команд лізовані на базі стандартних багатофункціональз'єднаний з останнім входом блока 43 видачі коних процесорах які можуть використовувати як манд керування, вихід якого з'єднаний з блоком 42 внутрішню, так і зовнішню пам'ять (на кресленні не контролю команд керування та першим виходом показано), які також мають окрім обчислювальних системи, третій операційний блок 40 входамифункцій, функцію вимірювання часових інтервалів, а також функцію прийому та видачу кодових та 13 46494 14 одиночних сигналів раційного блока 12) Блоки 35 та 38 контролю можуть бути реалізоЗ виходу 7-1(12-1) операційного блока 7(12) вані на стандартних процесорах надходить сигнал до входу блока 35(38), під дією якого він починає функціонувати по наступному Блоки 14 та 25 керованих узгоджуючих приалгоритму строїв призначені для узгодження рівня напруги, надходячої з виходів датчиків обертів з входами З виходу 35-1(38-1) блока 35(38) контролю до блоків 16 та 26 компараторів ВІДПОВІДНО та може операційного блока 7(12) надходить сигнал, набути надані, наприклад, як набір послідовно приклад, у вигляді логічного "0" (дивись фіг 2), з'єднаних ділителей напруги з ємкісними фільтраякий свідчить про початок функціонування блока ми та перетворювачами перемінної напруги в по35(38) по видачі сигналів для проведення самокостійну зі змінюємою величиною вихідної напруги нтролю та забезпечує перехід роботи операційного блока 7(12) до режиму самоконтролю Крім того Блоки 16 та 26 можуть бути реалізовані на базі з виходу 35-1(38-1) блока 35(38) контролю до елестандартних компараторів мента 48(53) ТА надходить сигнал, який запобігає Блоки 17 та 27 одновібраторів можуть бути проходженню сигналу з виходу 7-5(12-5) операційреалізовані на базі стандартних чекаючих одновіного блока 7(12) браторів з завданою постійною часу та призначен для контролю наявності перемінних контактів в З виходу 35-2(38-2) блока 35(38) контролю до ланцюгах датчиків обертів блока 5(11) керованих еталонів та блока 30(20) керованої еталонної частоти надходить сигнал, Блоки 41 керування видачею команд може бунаприклад, у вигляді логічної " 1 " який забезпечує ти реалізований на базі стандартних послідовно на виході блока 5(11) максимальні еталонні напрупаралельних регістрів ги, а на виході блока 30(20) - максимальні еталонні Блок 42 контролю команд керування може бучастоти які перевищують граничні значення контти реалізований на базі стандартних паралельно рольованих параметрів газотурбінного двигуна послідовних регістрів та елементів гальванічної розв'язки З виходу 35-3(38-3) блока 35(38) контролю надходить сигнал, наприклад, у вигляді логічної " 1 " Блок 39 накопичувана може бути реалізований до входу блока 6(34) і незалежно від стану ланцюна базі елементів флеш-пам'яті гів аналогових датчиків встановлює його в режим, Блок 43 видачі команд керування може бути імітуючий порушення вхідних ланцюгів аналогових реалізований на базі стандартних електронних та датчиків, при цьому на його виході отримаємо сигрелейних компонентів нали, наприклад, у вигляді логічної " 1 " , які надхоКІЛЬКІСТЬ каналів в блоці 1 узгодження, блоках дять до входів комутатора 4(8), та операційного 6 та 24 контролю вхідних ланцюгів та КІЛЬКІСТЬ каблока 7(12) Сигнал з виходу 35-3(38-3) блока налів керованих ключів комутаторів 4 та 8 відпові35(38) также надходить і до входу блока 25(14) дає КІЛЬКОСТІ контрольованих аналогових парамекерованих узгоджуючих пристроїв і незалежно від трів, а ВІДПОВІДНО і КІЛЬКОСТІ контрольованих стану ланцюгів частотних датчиків змінює ВИХІДНІ ланцюгів аналогових датчиків газотурбінного двисигнали (напруги) блока 26(16) для забезпечення гуна контролю функціонування частотного вимірюючого КІЛЬКІСТЬ каналів в блоках 14 та 25 керованих каналу з'єднаного з операційним блоком 7(12) узгоджуючих пристроїв, блоках 16 та 26 компараторів, блоках 17 та 27 одновібраторів, блоках 18 та З виходу 35-4(12-4) блока 35(38) контролю 28 формувачів, блоках 21 та 31 сигналізаторів, надходить сигнал, наприклад, у вигляді логічної " 1 " блоках 22 та 32 елементів ТА, блоках 23 та 33 до входу комутатора 47(51) блока 36(37) формуелементів АБО, блоках 19 та 29 комутації частоти, вання команд, який забезпечує проходження через а також КІЛЬКІСТЬ пар конденсаторів в блоках 13 та нього тактової частоти з виходу 7-4(12-4) опера24 відповідає КІЛЬКОСТІ контрольованих частотних ційного блока 7(12) параметрів в кожному із входів, а ВІДПОВІДНО І КІЛЬПри надходженні сигналів, наприклад, у виКОСТІ контрольованих ланцюгів датчиків обертів гляді логічної " 1 " з виходу блока 6(34) до входу газотурбінного двигуна комутатора 4(8), останній відключає вхід комутатора 2(9) від виходів блока 1 та підключає виходи Система працює наступним чином блока 5(11) керованих еталонів до входу комутаПри ввімкненні напруги живлення блоки 36, 37, тора 2(8) При цьому максимальні еталонні напру41 та 42 встановлюються в початковий стан, заги через комутатор 4(8) надходять до комутатора безпечуючий відсутність на їх виходах інформа2(9) і в результаті на його вході встановлюються ційних сигналів, наприклад, у вигляді логічної " 1 " , максимальні контрольні значення постійної напруопераційний блок 40, блоки 35 та 38 контролю, а ги 3 виходу 7-2(12-2) блока 7(12) до входу комутатакож операційні блоки 7 та 12 встановлюються в тора 2(3) надходять сигнали, наприклад, у вигляді початковий стан і з інтервалом часу, який перебідвійкового коду паралельного або послідовного, льшує перехідні процеси в системі, видають сигякі забезпечують почергове підключення максиманали на блоки 35 та 38 контролю ВІДПОВІДНО, зальних контрольних значень напруги з виходу комубезпечуючи проведення незалежного контролю татора 4(8) через комутатор 2(9) до аналогофункціонування кожного каналу системи, а також цифрового перетворювача 3(10), у якому максиперевірку блоків які контролюють ланцюги датчимальна контрольна напруга перетворюється в ків двійковий контрольний код Після КОЖНОГО підклюРозглянемо роботу системи в режимі провечення максимальної контрольної напруги, а ВІДПОдення самоконтролю на прикладі вимірюючого ВІДНО І після кожного и перетворення перетворюканалу операційного блока 7 (в дужках будуть завачем 3(10) з інтервалом часу перебільшуючим значені ВІДПОВІДНІ блоки вимірюючого каналу опе 15 46494 16 перехідні процеси в комутаторі 2(9) та аналогокодів до своєї пам'яті, забезпечується запис блоцифровому перетворювачі 3(10) операційний блок ком 7(12), до своєї пам'яті, сигналів у вигляді логі7(12) записує до своєї пам'яті максимальні значної " 1 " з входу 2 блока 27(17) одновібраторів чення контрольного коду (при відсутності у виміПотім операційний блок 7(12) починає аналірювальному тракті відмов) ПІСЛЯ перетворення зувати раніш записану до пам'яті максимальну максимальних контрольних напруг з виходу комуконтрольну інформацію, яка перевищує межові татора 4(8) та запису максимальних контрольних значення параметрів газотурбінного двигуна, по кодів до пам'яті операційного блока 7(12) знімаалгоритмам допускового контролю і по результату ється сигнал з виходу 7-2(12-2) блока 7(12) і зааналізу формує на своєму інформаційному виході безпечується запис блоком 7(12), в своїй пам'яті, 7-3(12-3) послідовний двійковий код, який повинен сигналів у вигляді логічної " 1 " з входу блока 6(34) бути у вигляді логічної " 1 " і який під дією тактової контролю вхідних ланцюгів частоти, поступаючої до регістру 44(52) блока 36(37) з виходу 7-4(12-4) блока 7(12) через комуЯк було зазначено вище в залежності від алтатор 47(51) блока 36(37) записується в послідовгоритму проведення самоконтролю з виходу 35но-паралельний регістр 44(52) блока 36(37) фор3(38-3) блока 35(38) контролю до входу блока мування команд де послідовний двійковий код 25(14) керованих узгоджуючих пристроїв надхоперетворюється в паралельний Потім з виходу 7дить сигнал, наприклад, у вигляді логічної "1", який 5(12-5) блока 7(12) видається сигнал, який не пронезалежно від стану ланцюгів других частотних ходить до регістру 45(49) через елемент 48(53) ТА датчиків змінює ВИХІДНІ сигнали (напруги) блока блока 36(37) в зв'язку з наявністю на його другому 25(14) в сторону зменшення до рівня стійкого змівході забороняючого сигнала з виходу 35-1(38-1) нення вихідного становища компараторів блока блока 35(38) контролю, що запобігає перезапис 26(16), тобто до рівня напруги, величина якої мепаралельного двійкового коду з регістру 44(52) до нше величини напруги, яка надходить до другого регістру 45(49) блока 36(37), в зв'язку з чим вихідвходу компараторів блока 26(16) з виходу багатоне становище регістру 45(49) та вихідного каскаду канального джерела 15 напруги 46(50) блока 36(37) не змінюється, тобто ВИХІДНІ В разі змінення вихідного становища компаракоманди не видаються торів блока 26(16), на його виході отримаємо сигнали, наприклад, у вигляді логічного рівня "0", які Після завершення подачі тактової частоти з переводять одновібратори блока 27(17) в режим, виходу 7-4(12-4) блока 7(12) з його виходу 7-6(12імітуючий порушення ланцюгів других частотних 6) до входу блока 35(38) контролю поступає сигдатчиків, при цьому на його першому виході отринал тривалістю достатньою для забезпечення помаємо сигнали, наприклад, у вигляді логічного яви на виході 35-4(38-4) блока 35(38) сигнала у рівня "0", які надходять до входів блока 33(23) вигляді логічного "0", який в свою чергу забезпечує елементів АБО та блока 32(22) елементів ТА, а на проходження через комутатор 47(51) блока 36(37) другому виході блока 27(17) одновібраторів отритактової частоти з виходу 35-5(38-5) блока 35(38) маємо сигнали, наприклад, у вигляді логічного до входу послідовно-паралельного регістру 44(52) рівня "1", які надходять до входу операційного блока 36(37) Під ДІЄЮ ВХІДНОЇ тактової частоти блока 7(12) Сигнали з виходу 1 блока 27(17), у послідовний двійковий код з регістру 44(52) блока вигляді логічного рівня "0", забороняють прохо36(37) переписується до блоку 35(38) контролю дження сигналів логічного рівня " 1 " , з виходу 2 Після завершення видачі тактової частоти з вихоблока 31(21) сигналізаторів, через блок 32(22) ду 35-5(38-5) на виході 35-4 (38-4) блока 35(38) елементів ТА до входу операційного блока 7(12) контролю появиться сигнал у вигляді логічної " 1 " , який надходить до входу комутатора 47(51) блока При надходженні сигналів логічного рівня "0" з 36(37) формування команд, що забезпечує проховиходу 1 блока 27(17) через блок 33(23) елементи дження через нього тактової частоти з виходу 7АБО до входу блока 29(19) комутації частоти, 4(12-4) блока 7(12) останній відключає входи операційного блока 7(12) від виходів блока 28(18) формувачів та підключає вихід блока 30(20) керованої еталонної частоти до входу операційного блока 7(12) При цьому максимальні еталонні частоти з виходу блока 30(20) надходять до входу операційного блока 7(12) КІЛЬКІСТЬ частотних входів операційного блока 7(12) відповідають КІЛЬКОСТІ контролюємих частотних параметрів газотурбінного двигуна Операційний блок 7(12) послідовно, або паралельно, при наявності у його процесорі багатоканальних перетворювачів частота (інтервал) - код, забезпечує перетворення максимальних еталонних частот, надходячих з виходу блока 30(20) через блок 29(19) комутації частоти у контрольний двійковий код Після КОЖНОГО підключення контрольної частоти, при послідовному перетворенні, а ВІДПОВІДНО І після кожного її перетворення операційний блок 7(12) записує до своєї пам'яті значення контрольного коду Після перетворення операційним блоком 7(12) еталонних частот та запису контрольних Переписаний двійковий код з регістру 44(52) блока 36(37) аналізується блоком 35(38) контролю і якщо він відповідає максимальним значенням, тобто кожен розряд двійкового коду має значення у вигляді логічної "1", то на виході 35-6(38-6) блока 35(38) сигнал несправності у вигляді логічного "0" не появляється Якщо він не відповідає максимальним значенням, тобто він у вигляді логічної "0", або один чи декілька розрядів у вигляді логічної "0", то на виході 35-6(38-6) блока 35(38) появиться сигнал несправності у вигляді логічного "0", який поступає до вихідного каскаду 46(50) блока 36(37) і запобігає видачі команд до блоку 43 видачі команд керування і далі на виконавчі елементи газотурбінного двигуна Крім того сигнал несправності з виходу 35-6(38-6) блока 35(38) поступає до операційного блоку 40 і далі реєструється в блоці 39 накопичувача Наявність сигналу несправності потребує ремонту системи 17 46494 18 Після завершення аналізу максимального конжує надходити сигнал у вигляді логічної " 1 ", який трольного коду з виходу 35-2(38-2) блоку 35(38) незалежно від стану ланцюгів частотних датчиків контролю видається сигнал у вигляді логічного "0" підтримує ВИХІДНІ сигнали (напруги) блока 25(14) в до блока 5(11) керованих еталонів та блока 30(20) сторону зменшення до рівня стійкого змінення викерованої еталонної частоти, який забезпечує на хідного становища компараторів блока 26(16), виході блока 5(11) мінімальні еталонні напруги, а тобто до рівня напруги, величина якої менше вена виході блока 30(20) - мінімальні еталонні частоличини напруги, яка надходить до другого входу ти які не перевищують межові значення контрокомпараторів блока 26(16) з виходу багатоканальльованих параметрів газотурбінного двигуна ного джерела 15 напруги На виході 35-3(38-3) блока 35(38) контролю сиВ разі змінення вихідного становища компарагнал не змінюється і залишається у вигляді логічторів блока 26(16), на його виході отримаємо сигної " 1 " і ВІДПОВІДНО не змінює режим роботи блока нали, наприклад, у вигляді логічного рівня "0", які 6(34), тобто на його виході отримуємо сигнали у переводять одновібратори блока 27(17) в режим, вигляді логічної " 1 " , які надходять до входів комуімітуючий порушення ланцюгів частотних датчиків, татора 4(8), та операційного блока 7(12) Сигнал з при цьому на його першому виході отримаємо сигвиходу 35-3(38-3) блока 35(38) также надходить і нали, наприклад, у вигляді логічного рівня "0", які до входу блока 25 (14) керованих узгоджуючих надходять до входів блока 33(23) елементів АБО пристроїв і незалежно від стану ланцюгів частотта блока 32(22) елементів ТА, а на другому виході них датчиків забезпечує ВИХІДНІ сигнали (напруги) блока 27(17) одновібраторів отримаємо сигнали, блока 25(14) необхідні для контролю функціонунаприклад, у вигляді логічного рівня "Ія, які надховання частотного вимірюючого каналу з'єднаного з дять до входу операційного блока 7(12) Сигнали з операційним блоком 7(12) виходу 1 блока 27(17), у вигляді логічного рівня "0", забороняють проходження сигналів логічного З виходу 35-4(38-4) блока 35(38) контролю рівня " 1 " , з виходу 2 блока 31(21) сигналізаторів, надходить сигнал, наприклад, у вигляді логічної " 1 " через блок 32(22) елементів ТА до входу операдо входу комутатора 47(51) блока 36(37) формуційного блока 7(12) вання команд, який забезпечує проходження через нього тактової частоти з виходу 7-4(12-4) операПри надходженні сигналів логічного рівня "0" з ційного блока 7(12) виходу 1 блока 27(17) через блок 33(23) елементів АБО до входу блока 29(19) комутації частоти, Далі роботу системи в режимі самоконтролю останній відключає входи операційного блока при мінімальних еталонних напругах на виході 7(12) від виходів блока 28(18) формувачів та підблока 5(11) і мінімальних еталонних частотах на ключає вихід блока 30(20) керованої еталонної виході блока 30(20) роздивимось у наступній ПОчастоти до входу операційного блока 7(12) При СЛІДОВНОСТІ по каналу операційного блока 7(12) цьому мінімальні еталонні частоти з виходу блока Присутність сигналів у вигляді логічної ЯГ з 30(20) надходять до входу операційного блока виходу блока 6(34) на вході комутатора 4(8) за7(12) Операційний блок 7(12) забезпечує перебезпечує надходження мінімальних еталонних творення мінімальних еталонних частот, надходянапруг через комутатор 4(8) до комутатора 2(9) і в чих з виходу блока 30(20) через блок 29(19) комурезультаті на його вході встановлюються мініматації частоти у контрольний мінімальний двійковий льні контрольні значення постійної напруги 3 викод Після КОЖНОГО підключення контрольної часходу 7-2(12-2) блока 7(12) до входу комутатора тоти, при послідовному перетворенні, а ВІДПОВІДНО 2(9) надходять сигнали у вигляді двійкового коду І після кожного її перетворення операційний блок паралельного або послідовного, які забезпечують 7(12) записує до своєї пам'яті значення контрольпочергове підключення мінімальних контрольних ного коду Після перетворення операційним блозначень напруги з виходу комутатора 4(8) через ком 7(12) мінімальних еталонних частот та запису комутатор 2(9) до аналого-цифрового перетворюмінімальних контрольних кодів до своєї пам'яті, вача 3(10), у якому мінімальна контрольна напруга забезпечується запис блоком 7(12), до своєї паперетворюється в мінімальний двійковий контром'яті, сигналів у вигляді логічної И1Я з входу 2 льний код Після КОЖНОГО підключення мінімальної блока 27(17) одновібраторів контрольної напруги, а ВІДПОВІДНО І ПІСЛЯ КОЖНОГО її перетворення перетворювачем 3(10) з інтервалом Потім операційний блок 7(12) починає аналічасу перебільшуючим перехідні процеси в комутазувати раніш записану до пам'яті мінімальну контторі 2(9) та аналого-цифровому перетворювачі рольну інформацію по алгоритмам допускового 3(10) операційний блок 7(12) записує до своєї паконтролю і по результату аналізу формує на своєм'яті мінімальні значення контрольного коду (при му інформаційному виході 7-3(12-3) послідовний відсутності у вимірюючому тракті відмов) Після двійковий код, який повинен бути у вигляді логічперетворення мінімальних контрольних напруг з ного "0" і який під дією тактової частоти, поступаювиходу комутатора 4(8) та запису мінімальних кончоі до регістру 44(52) блока 36(37) з виходу 7-4(12трольних кодів до пам'яті операційного блока 7(12) 4) блока 7(12) через комутатор 47(51) блока 36(37) знімається сигнал з виходу 7-2(12-2) блока 7(12) і записується в послідовно-паралельний регістр забезпечується запис блоком 7(12), у своїй пам'я44(52) блока 36(37) формування команд де посліті, сигналів у вигляді логічної " 1 " з входу блока довний двійковий код перетворюється в парале6(34) контролю вхідних ланцюгів льний Потім З виходу 7-5(12-5) блока 7(12) видаЯк було зазначено вище в залежності від алгоритму проведення самоконтролю з виходу 353(38-3) блока 35(38) контролю до входу блока 25(14) керованих узгоджуючих пристроїв продов ється сигнал, який не проходить до регістру 45(49) через елемент 48(53) ТА блока 36(37) в зв'язку з наявністю на його другому вході забороняючого сигнала з виходу 35-1 (38-1) блока 35(38) контро 20 19 46494 лю, що запобігає перезапис паралельного двійко29(19) комутації частоти Відсутність імпульсів на вого коду з регістру 44(52) до регістру 45(49) блока вході блока 31(21) призводить до появи на виході 36(37), в зв'язку з чим вихідне становище регістру 1 сигналу логічного рівня "0", а на виході 2 - сигна45(49) та вихідного каскаду 46(50) блока 36(37) не лу логічного рівня " 1 " Наявність сигналу логічного змінюється, тобто ВИХІДНІ команди не видаються рівня " 1 " з виходу 1 блока 27(17) одновібраторів на вході блока 32(22) елементів ТА дозволяє прохоПісля завершення подачі тактової частоти з дження через нього сигналу логічного рівня " 1 " з виходу 7-4(12-4) операційного блока 7(12) з його виходу 2 блока 31(21) сигналізаторів, який свідвиходу 7-6(12-6) до входу блока 35(38) контролю чить про відсутність частотних сигналів з датчиків поступає сигнал тривалістю достатньою для заобертів, до входу блока 7(12) для реєстрації в його безпечення появи на виході 35-4(38-4) блока пам'яті при проведенні режиму самоконтролю 35(38) сигнала у вигляді логічного "0", який в свою чергу забезпечує проходження через комутатор Сигнали логічного рівня "0" з виходу 1 блока 47(51) блока 36(37) тактової частоти з виходу 3531(21) сигналізаторів надходять через блок 33(23) 5(38-5) блока 35(38) до входу послідовноелементів АБО до входу блока 29(19) комутації паралельного регістру 44(52) блока 36(37) Під частоти, що забезпечує підключення мінімальних дією вхідної тактової частоти послідовний двійкоеталонних частот блока 30(20) до входу операційвий код з регістру 44(52) блока 36(37) переписуного блока 7(12) Далі цикл перетворювання етається до блоку 35(38) контролю Після завершення лонних частот, надходячих з виходу блока 29(19), видачі тактової частоти з виходу 35-5(38-5) на виу двійковий код із записом до пам'яті операційного ході 35-4(38-4) блока 35(38) контролю появиться блока 7(12) здійснюється за описаним вище алгосигнал у вигляді логічної* Г, який надходить до ритмом входу комутатора 47(51) блока 36(37) формування Після ЗНЯТТЯ сигналу з виходу 35-3(38-3) блока команд, що забезпечує проходження через нього 35(38) знімається сигнал з виходу 35-1 (38-1) блока тактової частоти з виходу 7-4(12-4) блока 7(12) 35(38) і операційний блок 7(12) переходить в режим вимірювання сигналів з датчиків, характериПереписаний двійковий код з регістру 44(52) зуючих стан параметрів газотурбінного двигуна блока 36(37) аналізується блоком 35(38) контролю і якщо він відповідає мінімальним значенням, тобПісля проведення циклу самоконтролю із зато кожен розряд двійкового коду має значення у реєстрованих у пам'яті операційного блока 7(12) вигляді логічної "0", то на виході 35-6(38-6) блока результатів перетворення контрольних аналогових 35(38) сигнал несправності у вигляді логічного "0" та частотних сигналів максимальних та мінімальне появляється них, а також сигналів імітованних порушень вхідних ланцюгів операційний блок 7(12) формує кадр, Якщо він не відповідає мінімальним значенмаючий ознаку проведенного самоконтролю та ням, тобто він у вигляді логічної " 1 " , або один чи Інформацію характеризуючу технічний стан вимідекілька розрядів у вигляді логічної "І", то на вихорюючих аналогових та частотних каналів операді 35-6(38-6) блока 35(38) появиться сигнал неційного блока 7(12) і видає, наприклад, у вигляді справності у вигляді логічного "0", який поступає послідовного двійкового адресного коду з виходу до вихідного каскаду 46(50) блока 36(37) і запобі7-7(12-7) блока 7(12) до входу операційного блока гає видачі команд до блоку 43 видачі команд 40 Получений з виходу 7-7(12-7) блока 7(12) поуправління і далі на виконавчі елементи газотурслідовний двійковий код операційний блок 40 пебінного двигуна Крім того сигнал несправності з ретворює його в двійкове значення зручне для виходу 35-6(38-6) блока 35(38) поступає до операзапису у ВІДПОВІДНІ адреси накопичувача блока 39 ційного блоку 40 і далі реєструється в блоці 39 накопичувача Наявність сигналу несправності Як видно з вище зазначеного результати пропотребує ремонту системи веденого самоконтролю вимірюючих каналів аналогових та частотних операційного блока 7(12) Після завершення циклу самоконтролю на виреєструються в блоці 39 накопичувача які потім ході 35-3(38-3) блока 35(38) контролю сигнал устазсчитуються через операційний блок 40 за допоновлюється у вигляді логічного "0" і забезпечує могою зчитувального обладнання яке на вхід опеповернення блока 6(34) до контролю вхідних ланраційного блока 40 по ланцюгу зв'язку видає сигцюгів аналогових датчиків нали, наприклад, у вигляді послідовного Сигнал з виходу 35-3(38-3) блока 35(38) у видвійкового коду під впливом якого блок 40 перехогляді логічного "О" также надходить до входу блодить до режиму зчитування накопиченої інформака 25(14) керованих узгоджуючих пристроїв під ції в блоці 39 і передачі її до наземного зчитувальдією якого блок 25(14) переходить в режим контного обладнання Наземне зчитувальне ролю вхідних ланцюгів частотних датчиків, що, в обладнання получену інформацію документує, свою чергу, забезпечує повернення компараторів наприклад, у вигляді протоколу по якому видно блока 26(16) до первісного стану Повернення мають місце чи ні порушення в вимірюючих канакомпараторів блока 26(14) до первісного стану лах операційного блоку 7(12) призводить також повернення до первісного стану і одновибраторів блока 27(17), при цьому з виходу Контроль функціонування системи може здій1 знімається сигнал у вигляді логічного рівня "0", а снюватись також за запитами, наприклад, як з місз виходу 2 - сигнал у вигляді логічного рівня " 1 " У ця бортінженера так і автоматичної системи контзв'язку з тим, що контроль проводиться перед заролю параметрів літака за описаним вище пуском газотурбінного двигуна сигнали з частотних алгоритмом датчиків не надходять, тоді на виході формувачів Після завершення циклу самоконтролю опеблока 28(18) імпульси відсутні, а ВІДПОВІДНО не раційні блоки 7 та 12 переходять до режиму вимінадходять до блока 31(21) сигналізаторів та блока рювання сигналів з датчиків, характеризуючих фі 22 21 46494 зичний стан параметрів газотурбінного двигуна татора 2(9) і забезпечується запис сигналів (при порушеннях ланцюгів датчиків сигнал буде у виПри відсутності порушень ланцюгів аналогогляді логічної "І") з виходу блока 6(34) контроля вих датчиків системи з виходу блока 6 до входу вхідних ланцюгів до пам'яті блока 7(12) комутатора 4 надходять сигнали у вигляді логічного рівня "0", які підключають виходи блока 1 узгоПісля завершення функціонування вимірюючодження до комутатора 2, а при відсутності поруго каналу аналогових параметрів операційного шень ланцюгів тих же аналогових датчиків блока 7(12), по контролю параметрів газотурбінносистеми з виходу блока 34 до входу комутатора 8 го двигуна, функціонує вимірюючий канал друнадходять сигнали у вигляді логічного рівня "0", які гих(перших) частотних датчиків, з'єднаний з опепідключають виходи блока 1 узгодження до комураційним блоком 7(12), у наступному порядку татора 8 Сигнали від других(перших) частотних датчиРозглянемо роботу системи в режимі провеків контрольованих параметрів (на кресленні не дення контролю сигналів, характеризуючих фізичпоказані) у вигляді перемінної напруги, періоди ний стан параметрів газотурбінного двигуна, на проходження яких пропорційні числам обертів гаприкладі вимірюючого каналу операційного блока зотурбінного двигуна, надходять через блок 24(13) 7 (в дужках будуть зазначені ВІДПОВІДНІ блоки виконденсаторів до блока 28(18) формувачів де і мірюючого каналу операційного блока 12) перетворюються в імпульси прямокутної форми З блоку 28(18) формувачів прямокутні імпульси надСигнали від аналогових датчиків контролюєходять до блока 29(19) комутації частоти та блока мих параметрів газотурбінного двигуна (на крес31(21) сигналізаторів При наявності імпульсів сигленні не показані) надходять до блока 1 узгодженналізатори блока 31(21) сигналами у вигляді логічня, де здійснюється узгодження вихідних ної " 1 " з виходу 1 через блок 33 елементів АБО, характеристик датчиків та нормализация вхідних впливаючи на комутатори блока 29(19) комутації сигналів з датчиків і видачі нормалізованих сигначастоти, дозволяють проходження прямокутних лів у вигляді постійної напруги, зручної для переімпульсів з виходу блока 28(18) формувачів до творювання у цифрову форму, так і для функціовходу операційного блока 7(12) Сигналізатори нування блоків 6 та 34 контролю вхідних ланцюгів, блока 31(21) призначені для контролю працездатчерез комутатори 4 і 8 на входи комутаторів 2 та 9 ності вхідного ланцюга других(перших) частотних ВІДПОВІДНО КІЛЬКІСТЬ каналів в блоці 1 відповідає датчиків системи при працюючому газотурбінному КІЛЬКОСТІ підключених до його входу датчиків З двигуні При короткому замиканні в ланцюгах часвиходу блока 1 узгодження сигнали, величини яких тотних датчиків або ВІДМОВІ ОДНОГО З каналів у пропорційні сигналам з датчиків (порушення вхідблоці 24(13) чи 28(18) на відповідному вході блока них ланцюгів відсутнє), надходять до блока 6(34) з 31(21) прямокутні імпульси зникають, що тягне за виходу якого до входів блока 7(12), та комутатора собою видачу по виходу 2, сигналу логічного рівня 4(8) надходять сигнали логічного рівня "0", які сві"1", а по виходу 1 - сигналу логічного рівня "0" Сидчать про відсутність порушення вхідних ланцюгів гнал логічного рівня "0", впливаючи, через елемеОкрім того, сигнали з виходу блока 1 через комунти АБО блока 33(23), на ВІДПОВІДНИЙ комутатор татор 8 надходять також до комутатора 9 Величиблока 29(19) відключає вихід ВІДПОВІДНОГО формуни напруг на виходах блока 1 змінюються пропорвача блока 28(18) та підключає до ВІДПОВІДНОГО ційно зміненню контрольованих параметрів входу операційного блока 7(12) блок 30(20) на газотурбінного двигуна виході якого присутня мінімальна еталонна частоПроцес вимірювання, обробки, формування та вихідних управляючих команд, реєстрація на накопичувачі виданих системою управляючих коВ наслідок підключення мінімальної контрольманд та інформації про стан параметрів газотурної частоти до ВІДПОВІДНОГО входу операційного бінного двигуна, а також видача команд системою блока 7(12), у його пам'яті буде зареєстрований при непрацюючому газотурбінному двигуні здійсконтрольний код Окрім того, сигнал логічного рівнюється у наступному порядку ня " 1 " через блок 32(22) елементів ТА, на другому вході якого присутній сигнал логічного рівня " 1 " т З виходу 7-2(12-2) блока 7(12) до входу комуя відсутній обрив ланцюга ВІДПОВІДНОГО датчика татора 2(9) надходять сигнали, які забезпечують обертів, буде також зареєстрований в пам'яті опепочергове підключення нормалізованих напруг з раційного блока 7(12) виходу комутатора 4(8) через комутатор 2(9) до аналого-цифрового перетворювача 3(10), в якому При справних ланцюгах датчиків струм від постійна напруга перетворюється у двійковий код, джерела 15 обтікає ланцюги других (перших) датвеличина якого пропорційна значенню контролюєчиків та видає високий рівень постійної напруги (з мого параметра Після кожного підключення норнезначними пульсаціями від перемінної напруги малізованої напруги, а ВІДПОВІДНО І ПІСЛЯ КОЖНОГО її датчиків обертів) на виході блока 25(14) керованих перетворення перетворювачем 3(10) з інтервалом узгоджуючих пристроїв Цей рівень напруги перечасу перебільшуючим перехідні процеси у комутадається до входу компараторів блока 26(16) і т я торі 2(9) та аналого-цифровому перетворювачі він перевищує величину опорної напруги, надхо3(10) операційний блок 7(12) записує до своєї падячої до другого його входу з виходу джерела 15, м'яті значення двійкового коду, характеризуючого тоді на виході блока 26(16) присутній сигнал логічфізичний стан параметрів газотурбінного двигуна ного рівня "1", який не змінює вихідного становища Після завершення перетворення сигналів з блока одновібраторів блока 27(17) Струми, які протіка1 та запису результатів перетворення до пам'яті ють по ланцюгам датчиків, не впливають на робоблока 7(12) припиняється подача кодових комбіту формувачів блока 28(18) у зв'язку із наявністю націй по ланцюгу 7-2(12-2) з блока 7(12) до комуміж ними розділительних конденсаторів блока 24 23 46494 24(13) джуючого пристрою блока 25(14) відновлюється до номінального рівня, перебільшуючого рівень При наявності несправності типу "обрив" у ланапруги з джерела 15, в наслідок чого на виході нцюгу любого датчика обертів відбудеться зникВІДПОВІДНОГО компаратора блока 26(16), сигнал нення напруги на виході ВІДПОВІДНОГО керованого логічного рівня "0" зникає і з'являється сигнал логіузгоджуючого пристрою блока 25(14), що призведе чного рівня " 1 " Як що в друге відбудеться порудо змінення вихідного становища ВІДПОВІДНОГО шення ланцюга датчика обертів у відношенні до компаратора блока 26(16), а ВІДПОВІДНО І ПОЯВІ на першого (при змінному контакті в ланцюгу датчика його виході логічного рівня "0" Сигнал логічного обертів) та на виході ВІДПОВІДНОГО компаратора рівня "0", з виходу блока 26(16), збуджує ВІДПОВІДблока 26(16) в друге з'явиться сигнал логічного НИЙ одновібратор блока 27(17), в наслідок на вирівня "0", при чому за часом менш ніж постійна ході 1 з'являється сигнал логічного рівня "0", а на часу одновібраторів блока 27(17), стан збудженого виході 2 - сигнал логічного рівня " 1 " Сигнал з виодновібратора блока 27(17) не зміниться і буде ходу 1 блока 27(17) забороняє проходження сигреєструватися сигнал порушення ланцюга датчика налу логічного рівня " 1 " з виходу 2 блока 31(21) обертів у пам'яті операційного блока 7(12) через блок 32(22) елементів ТА у зв'язку з відсутністю на одному з виходів блока 31(21) імпульсної При відсутності відмов у ланцюгах частотних ПОСЛІДОВНОСТІ т я порушений ланцюг одного з датчиків на вході операційного блока 7(12) присутдатчиків обертів Окрім того сигнал логічного рівня ні ПОСЛІДОВНОСТІ прямокутних імпульсів, періоди "0" з виходу 1 блока 27(17) через елементи АБО яких пропорційні числу обертів обертаючихся часблока 33(23) впливаючи на ВІДПОВІДНИЙ комутатор тин газотурбінного двигуна блока 29(19) відключає формувач блока 28(18) В наслідок функціонування операційного блонесправного ланцюга датчика та підключає мініка 7(12) за описаним вище алгоритмом перетвомальну еталонну частоту блока 30(20) до входу рюються аналогові сигнали, які надходять з виходу операційного блока 7(12) В наслідок перетворенблока 1 узгодження через комутатори 4(8) та 2(9), ня контрольної частоти у пам'яті операційного а також через перетворювач 3(10) до входу блока блока 7(12) фіксується контрольний код, що свід7(12), у двійковий код, імпульсні ПОСЛІДОВНОСТІ, ЯКІ чить про справність вимірюючого каналу та ненадходять з виходу блока 29(19), у двійковий код, справність ланцюга ВІДПОВІДНОГО датчика обертів а також сигнали, які свідчать про порушення в лаВідсутність контрольного коду по каналу порушеннцюгах аналогових та частотних датчиків і відмоня ланцюга датчика обертів свідчить про відмову вах у блоках 24(13) та 28(18), з виходів блоків вимірюючого каналу, а отримана інформація по 6(34), 27(17) та 32(22), які фіксуються у пам'яті даному каналу з обробки знімається і фіксується операційного блока 7(12) Після проведення циклу зниження надійності системи Сигнал логічного реєстрації у пам'яті операційного блока 7(12) рерівня " 1 " з виходу 2 блока 27(17) надходить до зультатів перетворення вхідних аналогових та операційного блока 7(12) і реєструється у його частотних сигналів, а також стан вхідних ланцюгів і пам'яті, що свідчить про наявність несправності у відмов у блоках 24(13) та 28(18) операційний блок ланцюгу датчика обертів 7(12) починає аналізувати раніш записану до пам'яті інформацію, характеризуючу стан параметрів При наявності несправності типу "змінний конгазотурбінного двигуна по алгоритмам допускового такт" відбудеться зникнення напруги на виході контролю ВІДПОВІДНОГО пристрою блока 25(14) під час порушення ланцюга датчика обертів Напруга на друЯкщо один або кілька параметрів газотурбінгому вході ВІДПОВІДНОГО компаратора блока 26(16), ного двигуна перший раз достигли свого максимаяка надходить від джерела 15, за величиною більного значення з виходу 7-1(12-1) операційного льша ніж напруга, яка надходить з виходу ВІДПОВІблока 7(12) надходить сигнал до входу блока ДНОГО узгоджуючого пристрою блока 25(14) під час 35(38), під дією якого він починає функціонувати порушення ланцюга датчика обертів ВІДПОВІДНО по описаному вище алгоритму самоконтролю Пісна виході ВІДПОВІДНОГО копаратора блока 26(16) ля закінчення самоконтролю на виходах 35-1(38отримаємо сигнал логічного рівня "0", збуджуючий 1), 35-4(38-4) блока 35(38) установлюються сигнаВІДПОВІДНИЙ одновібратор блока 27(17), в наслідок ли у вигляді логічного рівня " 1 " , які надходять до чого, як оговорювалося вище при порушенні ланблоку 36(37) і через ВІДПОВІДНІ його елементи цюга датчика обертів, на виході 1 блока 27(17) 47(51), 48(53) забезпечують проходження сигналів отримаємо сигнал логічного рівня "0", а на виході 2 з виходів 7-4(12-4), 7-5(12-5) операційного блока - сигнал логічного рівня " 1 " , який свідчить про по7(12) Крім того при відсутності отказу в вимірююрушення ланцюга датчика обертів Причому сигчих каналах операційного блока 7(12) на виході нали на виходах 1 та 2 блока 27(17), в режимі збу35-6(38-6) установлюється сигнал логічного рівня дження одновібраторів, утримуються на величину "1", який забезпечує проходження сигналів з вихочасу рівну постійної часу одновібраторів Постійна ду блока 36(37) до блоків 41 та 43 часу одновібраторів блока 27(17) обирається з Після завершення циклу самоконтролю по рерозрахунку максимально можливого інтервалу між зультату вимірювання сигналів, характеризуючих порушеннями ланцюга датчика обертів, але не фізичний стан параметрів газотурбінного двигуна, менш 2 - 3 періодів частоти вхідного сигналу Це операційні блоки 7 та 12 знову переходять до ренеобхідно для того, щоб після закінчення поружиму вимірювання сигналів з датчиків шення ланцюга датчика обертів виключити недоПісля проведення циклу реєстрації у пам'яті стовірну реєстрацію інформації, по цьому каналу у операційного блока 7(12) результатів перетворенпам'яті блока 7(12) При відновленні ланцюга датня вхідних аналогових та частотних сигналів, а чика обертів напруга на виході ВІДПОВІДНОГО узготакож стан вхідних ланцюгів і відмов у блоках 25 46494 26 24(13) та 28(18) операційний блок 7(12) починає ності від організації прийому інформації, з одного аналізувати раніш записану до пам'яті інформаканалу чи з двох одночасно, а також в залежності цію, характеризуючу стан параметрів газотурбінвід наявності відмов в каналах) операційний блок ного двигуна по алгоритмам допускового контро40 перетворює його в двійкове значення зручне лю для запису у ВІДПОВІДНІ адреси накопичувача блока 39 Цим і завершується цикл запису параметрів Якщо один або кілька тих же параметрів газогазотурбінного двигуна, стан ланцюгів датчиків та турбінного двигуна в друге достигли свого макситехнічний стан самої системи в пам'ять блоку 39, мального значення операційний блок 7(12) форпісля чого цикл роботи системи повторюється мує на своєму інформаційному виході 7-3(12-3) послідовний двійковий код у якому у ВІДПОВІДНИХ Наявність ідентичної інформації з виходів 7-7 розрядах установлюються сигнали логічного рівня блока 7 та 12-7 блока 12 на вході операційного " 1 " Послідовний ДВІЙКОВИЙ КОД З виходу 7-3(12-3) блока 40 дозволяє забезпечити високу надійність операційного блока 7(12) під дією тактової частонакопичення інформації у блоці 39 про фізичний ти, поступаючої до регістру 44(52) блока 36(37) з стан параметрів газотурбінного двигуна виходу 7-4(12-4) блока 7(12) через комутатор Реєстрація вихідних команд управління систе47(51) блока 36(37) записується в послідовноми виконується у наступному порядку паралельний регістр 44(52) блока 36(37) формуПри працюючому двигуні ВИХІДНІ команди, навання команд де послідовний двійковий код переприклад, у вигляді бортової напруги, величина якої творюється в паралельний Потім з виходу 7-5(12може бути, наприклад, полюс 27 вольт, з блока 43 5) блока 7(12) видається сигнал, який проходить надходять на виконавчі елементи і водночас наддо регістру 45(49) через елемент 48(53) ТА блока ходять до входу блока 42 контролю команд управ36(37) в зв'язку з наявністю на його другому вході ління Блок 42 забезпечує гальванічну розв'язку сигналу з виходу 35-1(38-1) блока 35(38) контробортової мережі літака і напруги живлення блоків і лю, який дозволяє перезапис паралельного двійелементів даної системи для забезпечення її пекового коду з регістру 44(52) до регістру 45(49) реш КОДОСТІЙКОСТІ, а також по сигналу з операційблока 36(37) ного блока 40 формує на своєму виході, наприклад, од неполярний послідовний двійковий код Сигнали з виходу паралельного регістру (характеризує стан вихідних управляючих команд 45(49) через вихідний каскад 46(50) блока 36(37) системи), який надходить до входу операційного поступають на вхід блока 43 видачі команд управблока 40 і реєструється в його пам'яті, а потім пеління у якому включаються ВІДПОВІДНІ електронні реписується у ВІДПОВІДНІ адреси накопичувача ключі або електромеханічні реле тих параметрів блока 39 які достигли свого граничного значення і які, в свою чергу, включають ВІДПОВІДНІ агрегати газотуЦим і завершується цикл запису параметрів рбінного двигуна, наприклад, системи запуску як газотурбінного двигуна, стан ланцюгів датчиків, на землі так і у повітрі, системи енергозабезпестан вихідних управляючих команд системи та чення і т п і цикл вимірювання параметрів та витехнічний стан самої системи в пам'ять блоку 39, дача управляючих команд, при перевищенні папісля чого цикл роботи системи повторюється раметрами свого межового значення, Після завершення польотів літака або наземповторюється них газовок (випробувань) двигунів до виходу операційного блока 40 підключається зчитувальне Крім того сигнал, який свідчить що газотурбінприладдя, яке на його вхід по ланцюгу зв'язку виний двигун працює, з виходу блока 36(37) поступає дає інформацію, наприклад, у вигляді послідовнодо блоку 41 управління видачею команд і блокує го двійкового коду, під впливом якого блок 40 пейого роботу реходе до режиму зчитування накопиченої Таким чином, на виконавчі елементи та систеінформації блоком 39 При цьому операційний ми газотурбінного двигуна команди (сигнали) про блок 40 видає в блок 39 ПОСЛІДОВНІ адресні кодові досягнення граничних (межових) рівней обмежензначення для забезпечення послідовного зчитуня параметрів потрапляють тільки після автомативання двійкового коду (накопиченої інформації), чного проходження самоконтролю, відсутністю через операційний блок 40 відмов у вимірюючих каналах та ланцюгах датчиків і тільки при послідуючому підтвердженні досягЗчитана інформація надсилається до центру нення параметром свого межового значення дешифрування польотних даних, де аналізується стан вихідних команд системи, стан параметрів Після завершення формування управляючих газотурбінного двигуна і ланцюгів його датчиків та команд для включення агрегатів газотурбінного технічний стан самої системи і по результату анадвигуна із зареєстрованих у пам'яті операційного лізу визначається або необхідність проведення блока 7(12) результатів перетворення вхідних різноманітних профілактичних (ремонтних) заходів аналогових та частотних сигналів, а також стан або послідуюча експлуатація системи та двигуна вхідних ланцюгів і відмов у блоках 24 (13), 28(18) операційний блок 7(12) формує кадр, маючий інПри непрацюючому двигуні, наприклад, на формацію характеризуючу фізичний стан парамеетапі виробництва літака чи після його капітальнотрів газотурбінного двигуна, ланцюгів його датчиго ремонту, а також при проведені регламентних ків та технічний стан самої системи і видає, робіт, пошуку відмов у ланцюгах виконавчих еленаприклад, у вигляді послідовного двійкового адментів чи перевірці функціонування самих викоресного коду з виходу 7-7(12-7) блока 7(12) до навчих елементів (агрегатів) до системи підключавходу операційного блока 40 ється наземне приладдя, яке на вхід операційного блока 40 по лінії зв'язку видає ПОСЛІДОВНОСТІ ОДНООтриманий з виходу 7-7 або 2-7 блока 7 або полярного чи різнополярного двійкового коду, під 12 ВІДПОВІДНО послідовний двійковий код (в залеж 28 27 46494 впливом якого блок 40 переходить у режим контдить у режим контролю наявності вихідних команд ролю стану вихідних ланцюгів системи та видачі з блоку 43 кодових посилок до блоку 41 управління видачею Далі система працює за описаним вище алгокоманд ритмом контролю команд управління при працюючому двигуні Цим і закінчується перевірка систеПри непрацюючому газотурбінному двигуні ми, агрегатів двигуна та літака і ЛІНІЙ зв'язку з команди у вигляді напруги плюс 27 вольт на виході ними блока 43 повинні бути відсутні Видача команд блоком 43 свідчить про його несправність Для Для надійного запобігання видачі помилкових визначення справності системи підключене до команд управління блоком 41, при працюючому блоку 40 зчитувальне приладдя видає кодові подвигуні, на його входи з виходів блоків 36 та 37 силки і блок переходить у режим контролю наявнадходять сигнали, наприклад, у вигляді логічного ності вихідних команд блока 43 Далі система пра"0" які блокують роботу блока 41 Цим і запобігацює за описаним вище алгоритмом контролю ється несанкціонований вплив блока 41 на роботу команд управління при працюючому двигуні Після блока 43 видачі команд управління при працююзавершення циклу контролю вихідних команд блок чому двигуні 40, наприклад, видає сигнал у наземне зчитувальОчікуваний винахід дозволяє підвищити безне приладдя, яке в свою чергу, видає кодову попеку польотів за рахунок виключення аварійних силку у блок 40 для зчитування зафіксованої інситуацій на борту літака за допомогою проведення формації і подальшого визначення наявності самоконтролю вимірюючих каналів системи перед видачі помилкових команд системою У випадку видачею команд на виконавчі агрегати двигуна та видачі блоком 43 помилкових команд система літака бракується і замість установлюється справна сисНадане технічне рішення за рахунок забезпетема чення надійної реєстрації інформації, яка характеризує технічний стан параметрів газотурбінного Для перевірки видачі команд блоком 43 сисдвигуна, стан ланцюгів датчиків, стан вихідних теми, при непрацюючих двигунах, а також для пекоманд системи, а також технічний стан самої сисревірки працездатності виконавчих елементів (різтеми управління, контролю та реєстрації дозвоних агрегатів літака і газотурбінного двигуна) і лить забезпечити надійну експлуатацію газотурланцюгів зв'язку з ними, наприклад, при виконанні бінного двигуна і самої системи за технічним регламентних робіт чи перевірці бортових ланцюстаном скоротити час на усунення відмов в обладгів та працездатності агрегатів при виробництві нанні двигуна, літака та ланцюгів датчиків і як налітака чи після капітального ремонту наземне зчислідок підвищити надійність та знизити вартість тувальне обладнання видає кодові посилки у блок експлуатації двигуна, а також скоротити бездію 40, який переходить режим роботи з блоком 41 літака управління видачею команд При цьому режимі з виходу блока 40 до входу блока 41 надходить, Крім того проведення контролю видачі команд з наприклад, послідовний двійковий код, який в виходу системи і видачі команд системою для пеньому перетворюється у паралельний двійковий ревірки функціонування різних агрегатів і їх ЛІНІЙ код У наслідку перетворення на виході блока 41 зв'язку при непрацюючому двигуні дозволить виз'являються сигнали, які впливаючи на ВІДПОВІДНІ значити який конкретно виконавчий агрегат у ВІДМОВИХІДНІ елементи блока 43, наприклад, на реле, у ВІ, або визначити відмову у відповідному ланцюгу наслідку чого реле спрацьовує, замикає свої конагрегату двигуна або літака, і як наслідок скоротити такти і на виході блока 43, а ВІДПОВІДНО І на виході час пошуку відмов агрегатів і їх ланцюгів системи з'являється команда, наприклад, у вигляді Запропоноване технічне рішення також дозвонапруги плюс 27 вольт Наявність команди на виляє забезпечити високу функціональну надійність ході системи свідчить про справність блока 43 сисистеми (забезпечується незалежним резервуванстеми, а відсутність команд свідчить про відмову ням трактів вимірювання обертів та оптимальним системи ВИХІДНІ команди блока 43 при справності поблоковим резервуванням вимірюючого тракту ланцюгів зв'язку включає ВІДПОВІДНИЙ агрегат літааналогових датчиків з забезпеченням в кожному ка чи двигуна каналі повної інформації про стан газотурбінного двигуна), перешкодостійкість та достовірність контСпрацьовування агрегату свідчить про справролю параметрів (забезпечується незалежним авність його самого і лінії зв'язку з ним У випадку не томатичним контролем функціонування, з видачею спрацювання агрегату з'ясовується причина відконтрольних кодів, при порушеннях вхідних ланцюмови, яка полягає у перевірці наявності вихідної гів частотних і аналогових датчиків) команди з блоку 43 перевіряється за описаним вище алгоритмом контролю видачі управляючих Як видно з вищевказаного, запропоноване техкоманд при працюючому двигуні), лінії зв'язку і нічне рішення має високу функціональну надійність, функціонування самого агрегату Виявленні недостовірність контролю параметрів, перешкодостійсправності усуваються Для визначення наявності кість та розширені функціональні можливості, що вихідної команди, а ВІДПОВІДНО І справності систезабезпечує безпечність польотів літака ми підключене до блока 40 наземне зчитувальне приладдя видає кодові посилки і блок 40 перехо Від першиї ЧІІСГОІІЙІХ датчиків Від других часют>«іх датчиків ь п —1 о о з> го тз ч ф о со К) 1 S Si ч X 7^ _го Sc X о о •7Z СЛ 5— •7Z "О ш о го Si •7Z о н ф н СЛ О) —* СЛ 1 S о о 1 CD О о ои 1 X сг о К) 1 2 % X ш О ш • — ' О) X о /кр; го • < S _го ш о о о со о 11 **ч 43 Блок видач! команд управління
