Пристрій мініатюризованої конструкції для створення високого тиску у текучому середовищі, яке підлягає розпиленню

1. Пристрій мініатюрної конструкції для створення високого тиску у текучому середовищі, що розпилюється, який має порожнистий циліндричний поршень, встановлений з можливістю переміщення в циліндрі, камеру високого тиску, розміщену перед поршнем всередині циліндра, клапан, клапанний елемент, який встановлений з можливістю здійснення осьового переміщення відносно порожнистого поршня, стопорний засіб на порожнистому поршні, що обмежує осьове переміщування клапанного елемента, та сформовану ущільнювальну поверхню в зоні впускного кінця клапанного елемента, який відрізняється тим, що клапан виконаний з можливістю спрацьовування без будь-якої додаткової сили і з можливістю закриття в результаті опору потоку текучого середовища, що діє на клапанний елемент, або в результаті дії тертя на стінки циліндра, при цьому клапанний елемент встановлений з можливістю спрямовування порожнистим поршнем.

2. Пристрій за п. 1, який відрізняється тим, що стопорний засіб виконаний на зовнішній стороні порожнистого поршня в зоні його випускного кінця, при цьому клапанний елемент виконаний циліндричним, спрямовуваним і встановленим з можливістю здійснення осьового переміщення в зоні випускного кінця порожнистого циліндричного поршня, і з декількома підрізаними гачками-защібками, а на плоскому випускному кінці порожнистого поршня в зоні впускного кінця клапанного елемента сформована ущільнювальна поверхня.

3. Пристрій за п. 1 або п. 2, який відрізняється тим, що як стопорний засіб в зоні випускного кінця порожнистого поршня використані замкнута, переважно виточена або профільована, канавка або профільований конус із замкнутою спрямованою назовні лійкоподібною кромкою,  що виконані в зоні випускного кінця порожнистого поршня, при цьому зовнішній діаметр порожнистого поршня на його кінці більший за діаметр основи канавки або зовнішній діаметр конуса і менший, ніж діаметр циліндра, або декілька, здебільшого дві, діаметрально протилежні в зоні випускного кінця порожнистого поршня вершини з плоскими поверхнями та уступом.

4. Пристрій за п. 1, який відрізняється тим, що порожнистий циліндричний поршень має як стопорний засіб профільовану всередину кромку, виконану в зоні випускного кінця порожнистого поршня, і клапанний елемент, виконаний циліндричним, спрямовуваним і встановленим з можливістю здійснення осьового переміщення безпосередньо перед випускним кінцем порожнистого поршня, при цьому на указаному клапанному елементі виконаний співвісний підрізаний штифт, і сформована ущільнювальна поверхня, яка спирається на профільовану кромку в зоні випускного кінця порожнистого поршня.

5. Пристрій за пп. 1, 2 або 4, який відрізняється тим, що діаметр циліндричного клапанного елемента менший або дорівнює внутрішньому діаметру циліндра, при цьому клапанний елемент містить принаймні один канал, що проходить в осьовому напрямку клапанного елемента, переважно по його зовнішній поверхні.

6. Пристрій за п. 1, який відрізняється тим, що циліндричний порожнистий поршень містить розширену ділянку в зоні одного свого кінця, внутрішній діаметр якого більший, ніж внутрішній діаметр іншої частини порожнистого поршня, і профільовану всередину кромку, при цьому максимальний діаметр клапанного елемента, спрямовуваного і встановленого з можливістю здійснення осьового переміщення всередині порожнистого поршня в його розширеній ділянці, менший, ніж внутрішній діаметр порожнистого поршня в його розширеній ділянці, і більший, ніж внутрішній діаметр в іншій частині порожнистого поршня, і клапанний елемент містить принаймні один проріз, виконаний в зоні випускного кінця, а всередині порожнистого поршня в зоні випускного кінця клапанного елемента сформована ущільнювальна поверхня.

7. Пристрій за п. 6, який відрізняється тим, що циліндричний порожнистий поршень містить в зоні свого випускного кінця розширену ділянку і профільовану всередину кромку, яка виконує роль стопорного засобу, при цьому в клапанному елементі в зоні його випускного кінця виконаний принаймні один проріз або в стопорному засобі порожнистого поршня виконаний принаймні один проріз.

8. Пристрій за п. 6, який відрізняється тим, що циліндричний порожнистий поршень містить в зоні впускного кінця розширену ділянку і профільовану всередину кромку, яка виконує роль сформованої ущільнювальної поверхні, при цьому стопорний засіб виконаний в зоні випускного кінця розширеної ділянки порожнистого поршня, а в клапанному елементі в зоні його випускного кінця виконаний принаймні один проріз або принаймні один проріз виконаний в стопорному засобі порожнистого поршня.

9. Пристрій за п. 1, який відрізняється тим, що циліндричний порожнистий поршень в зоні свого одного кінця містить профільовану всередину кромку, біля якої виконане замкнуте звуження, при цьому клапанний елемент виконаний спрямовуваним та встановленим з можливістю здійснення осьового переміщення всередині порожнистого поршня між профільованою кромкою і замкнутим звуженням, і його максимальний діаметр менший, ніж внутрішній діаметр порожнистого поршня, в зоні випускного кінця клапанного елемента виконаний проріз, і в зоні його впускного кінця і всередині порожнистого поршня сформована ущільнювальна поверхня.

10. Пристрій за п. 9, який відрізняється тим, що циліндричний порожнистий поршень в зоні свого випускного кінця містить профільовану всередину кромку, що виконує роль стопорного засобу, біля якої виконане замкнуте звуження, при цьому в клапанному елементі в зоні його випускного кінця виконаний принаймні один проріз або принаймні один проріз виконаний в стопорному засобі порожнистого поршня.

11. Пристрій за п. 9, який відрізняється тим, що циліндричний порожнистий поршень в зоні свого впускного кінця містить профільовану всередину кромку, яка виконує роль сформованої ущільнювальної поверхні, біля якої виконане замкнуте звуження, яке виконує роль стопорного засобу, при цьому в клапанному елементі в зоні його випускного кінця виконаний принаймні один проріз або принаймні один проріз виконаний в стопорному засобі порожнистого поршня.

12. Пристрій за п. 1, який відрізняється тим, що містить перше замкнуте звуження, виконане на відстані від випускного кінця порожнистого поршня, яке виконує роль стопорного засобу, і друге замкнуте звуження, виконане між першим звуженням та впускним кінцем порожнистого поршня, яке виконує роль сформованої ущільнювальної поверхні, при цьому клапанний елемент виконаний спрямовуваним та встановленим з можливістю здійснення осьового переміщення між двома вказаними звуженнями.

13. Пристрій за пп. 1, 6 або 12, який відрізняється тим, що клапанний елемент виконаний циліндричним і в зоні його випускного кінця виконаний принаймні один проріз, або клапанний елемент виконаний циліндричним, і в стопорному засобі порожнистого поршня виконаний принаймні один проріз.

14. Пристрій за пп. 1, 9 або 12, який відрізняється тим, що в порожнистому циліндричному поршні в зоні впускного кінця встановлено тіло, що переміщується, з осьовим каналом, яке жорстко приєднане до порожнистого поршня, при цьому тіло, що переміщується, доходить до замкнутого звуження, яке знаходиться найближче до впускного кінця порожнистого поршня.

15. Пристрій за пп. 1, 9 або 12, який відрізняється тим, що в порожнистому циліндричному поршні в зоні випускного кінця встановлено тіло, що переміщується, з осьовим каналом, яке жорстко приєднане до порожнистого поршня, при цьому тіло, що переміщується, доходить до замкнутого звуження, яке знаходиться найближче до випускного кінця порожнистого поршня.

16. Пристрій за п. 1, який відрізняється тим, що циліндричний порожнистий поршень містить розширену ділянку у своєму впускному кінці та трубку, яка виконує роль тіла, що переміщується, встановлену в нерозширеній ділянці порожнистого поршня, при цьому пристрій містить запірний елемент, приєднаний до розширеного кінця порожнистого поршня, та містить плоску або конічну виїмку з отвором, а клапанний елемент виконаний спрямовуваним, встановленим з можливістю здійснення переміщення в осьовому напрямку у виїмці і оснащеним в зоні свого випускного кінця пазом, який являє собою проріз або жолоб, і стопорний елемент виконаний в зоні випускного кінця клапанного елемента, в зоні впускного кінця якого сформована ущільнювальна поверхня.

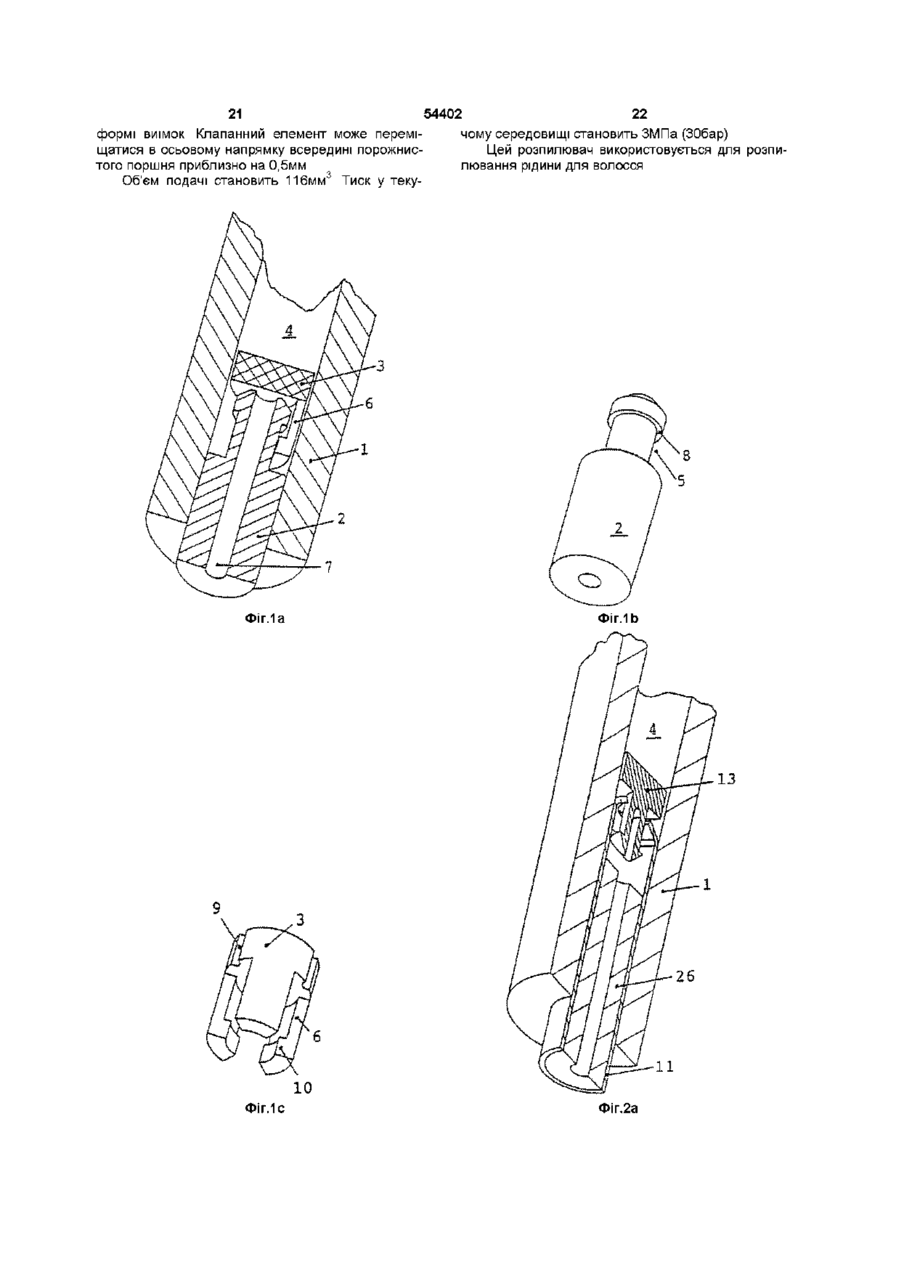

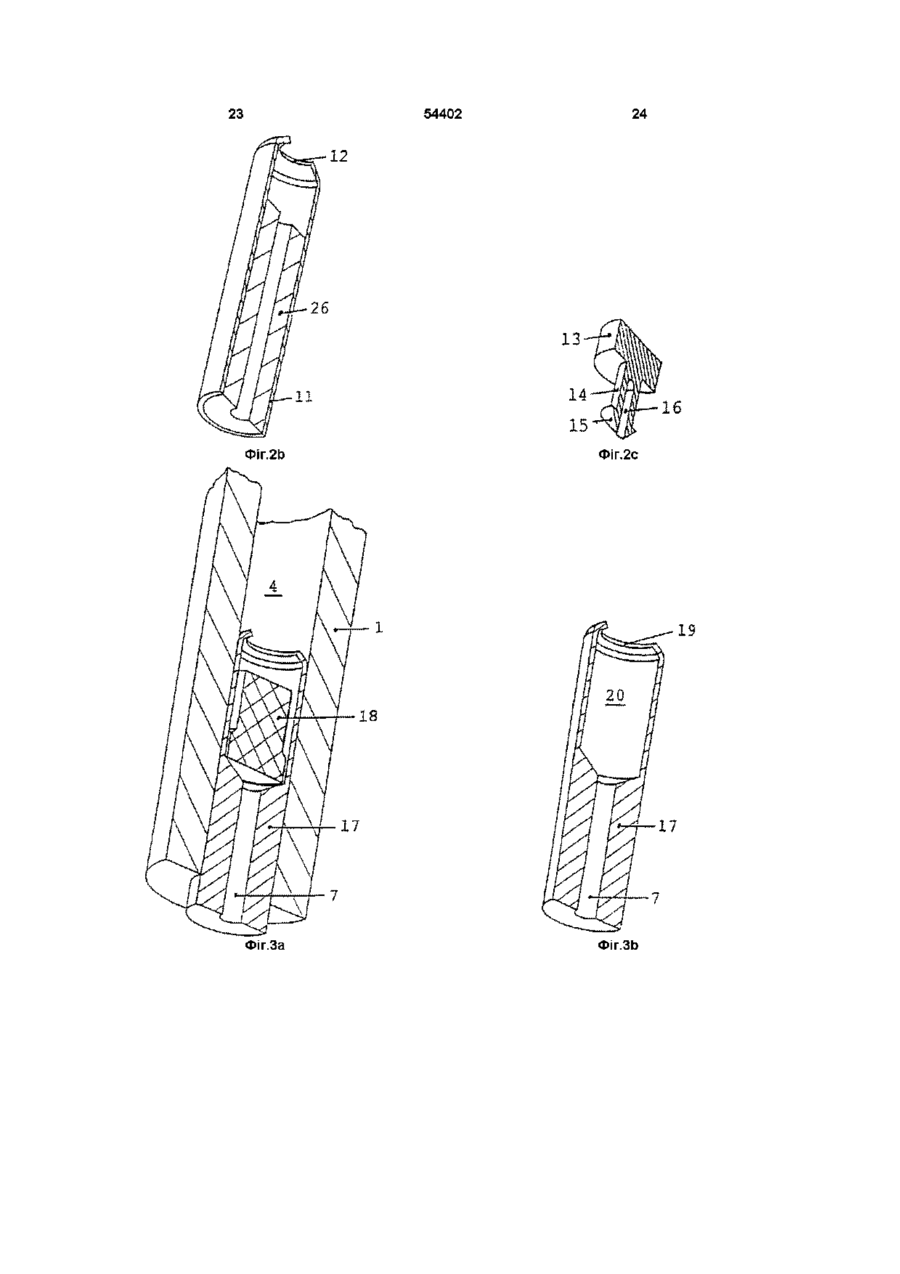

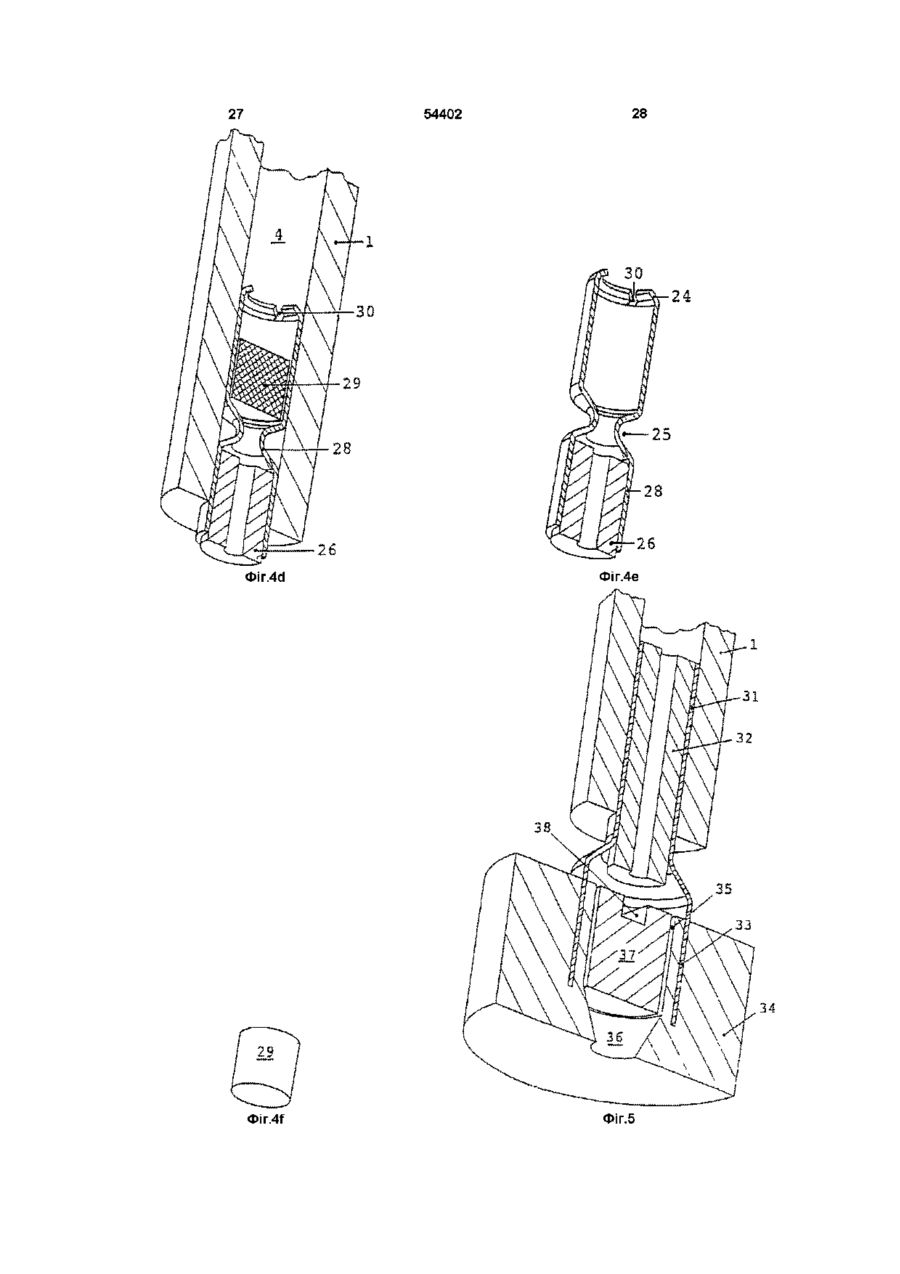

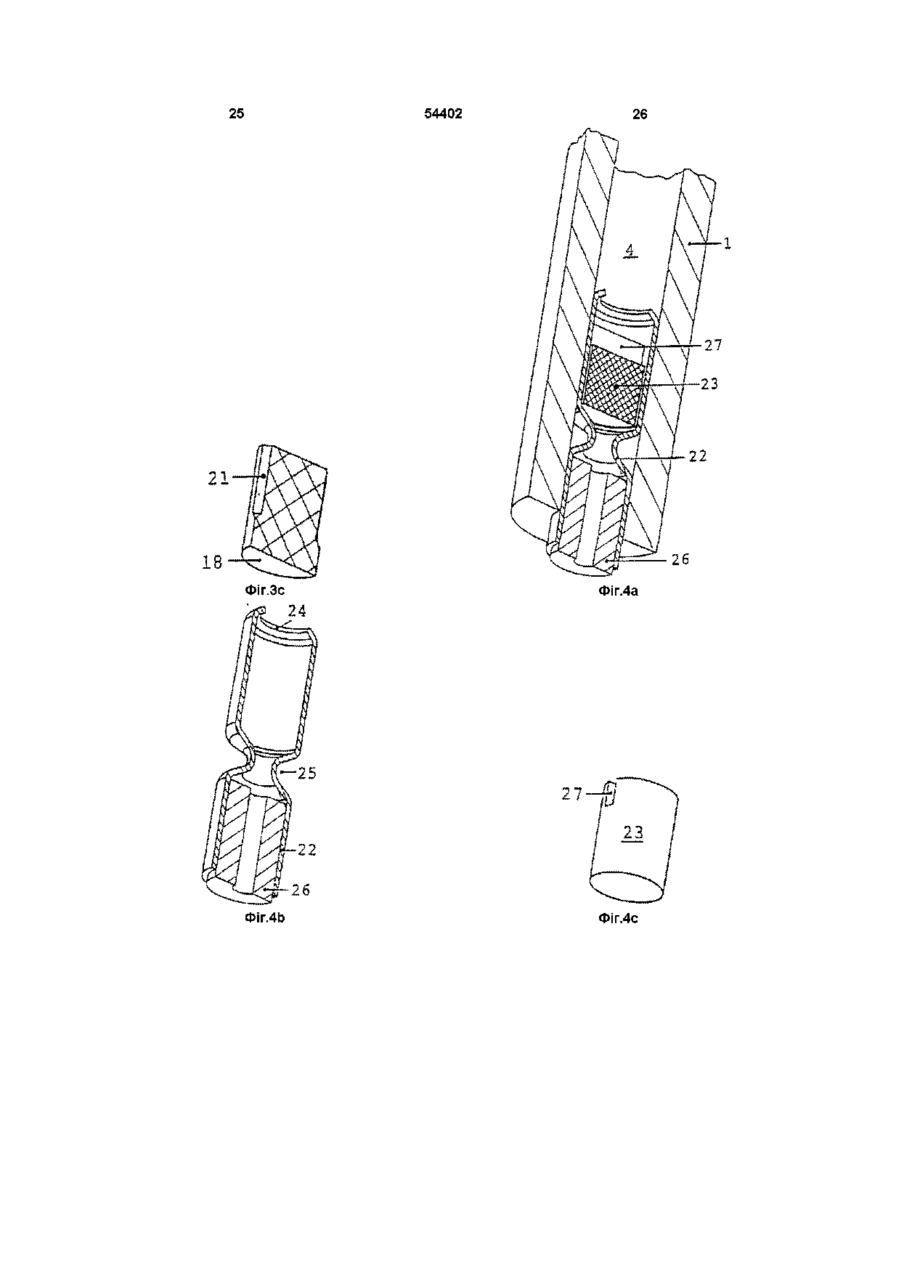

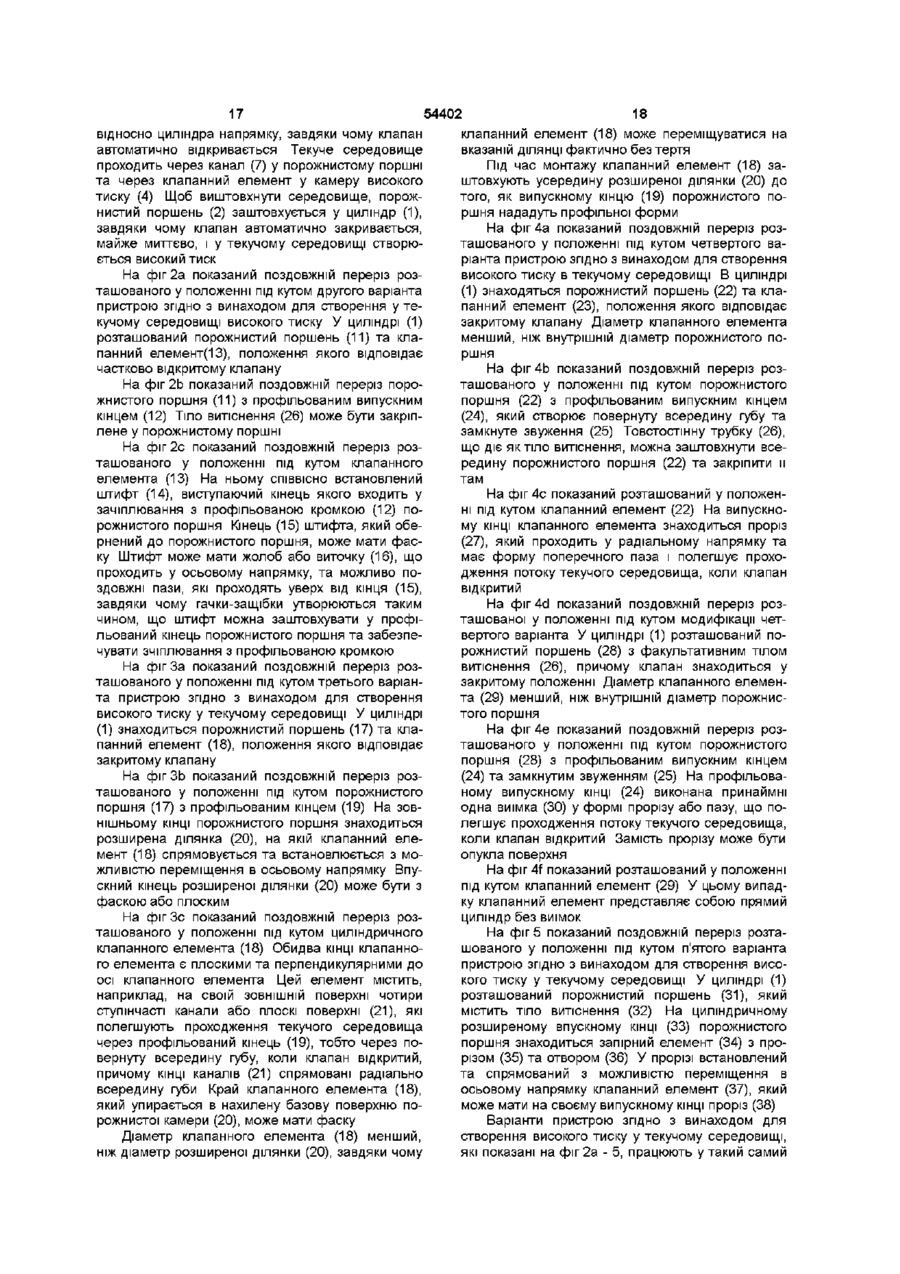

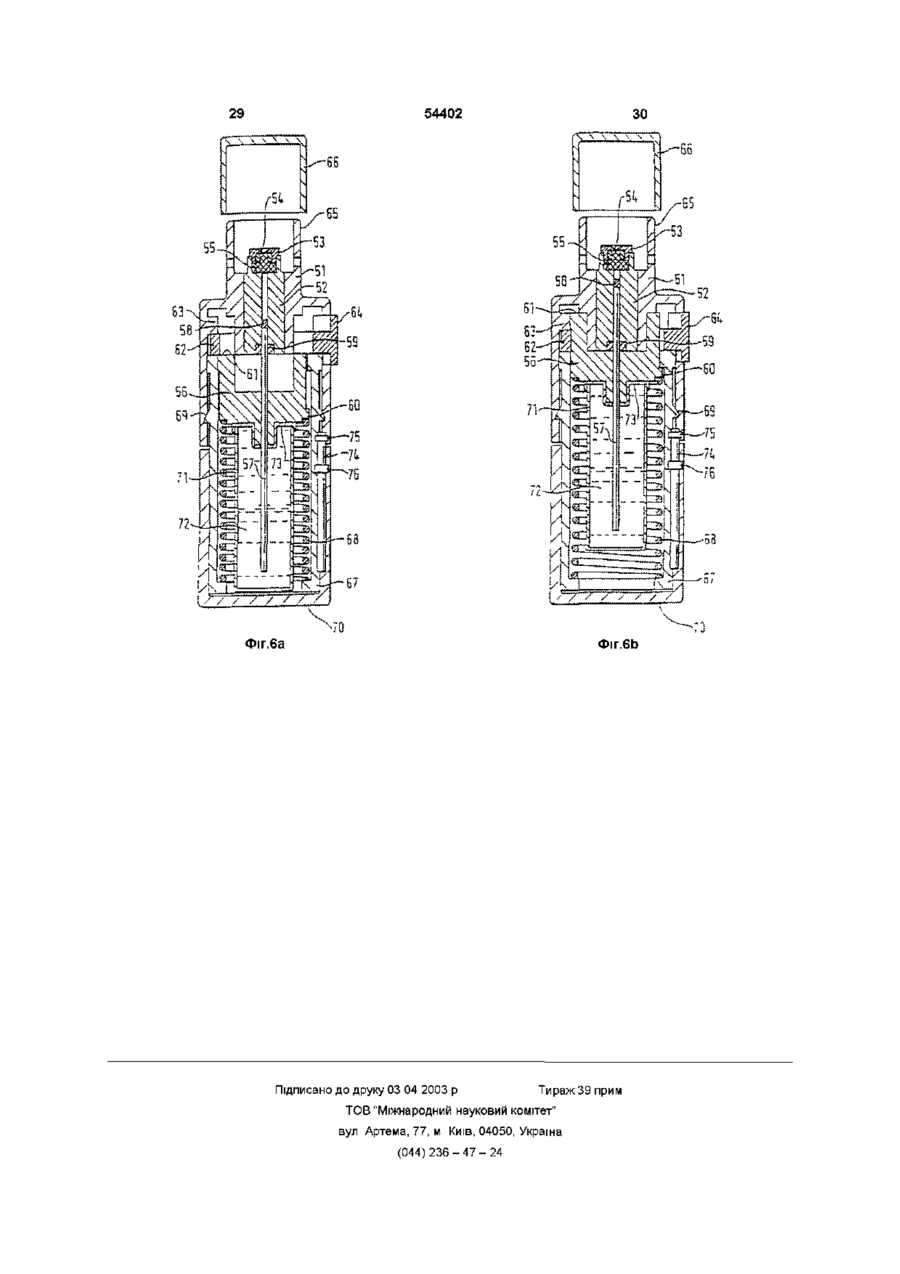

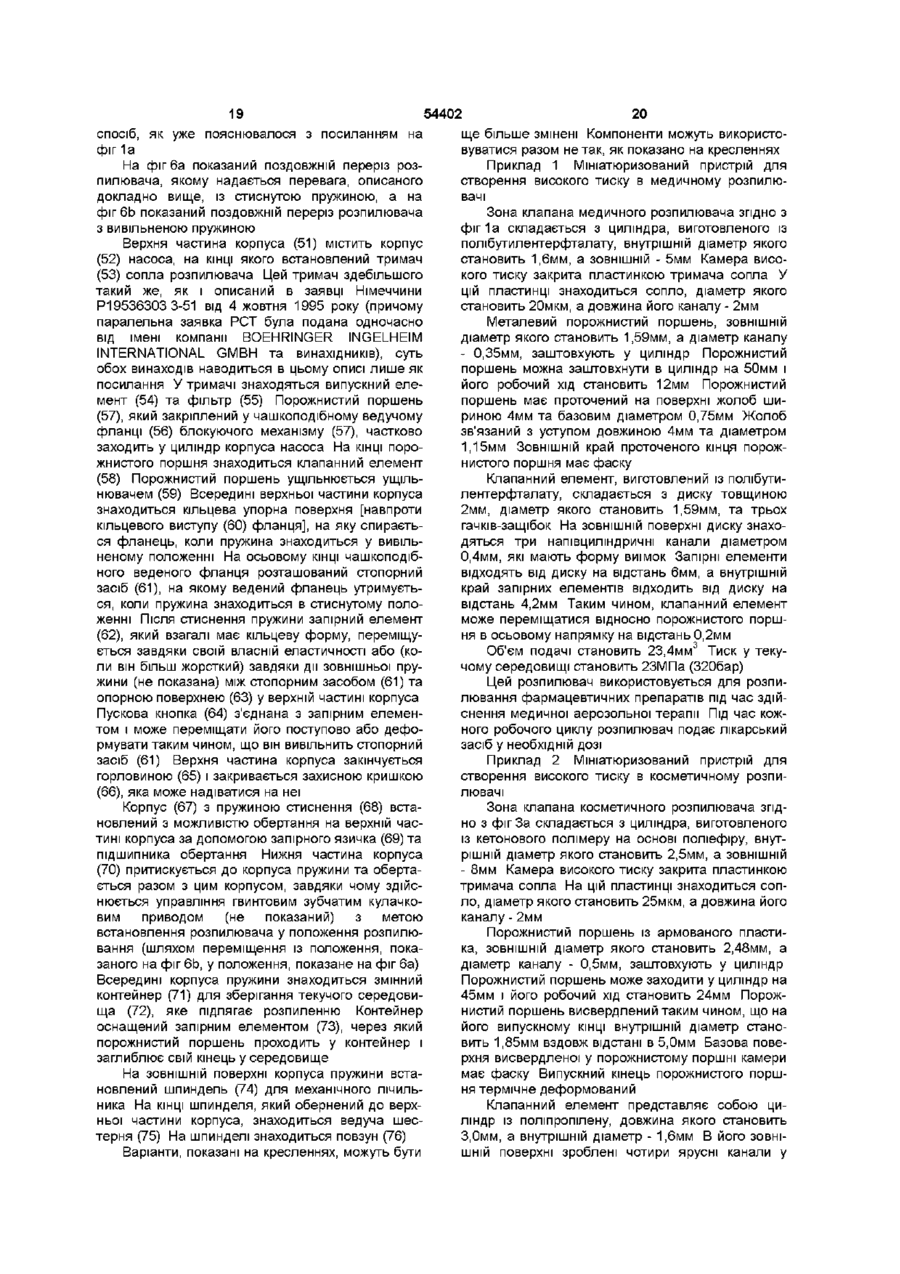

17. Розпилювач для розпилювання рідини, який містить верхню частину корпусу, нижню частину корпусу, корпус пружини, пружину, корпус насоса, сопло, блокуючий механізм та контейнер для зберігання, який відрізняється тим, що корпус насоса, закріплений у верхній частині корпусу, на одному кінці якого знаходиться випускний елемент із соплом, порожнистий поршень з клапанним елементом, ведучий фланець, в якому закріплений порожнистий поршень і який знаходиться у верхній частині корпусу, блокуючий або запірний механізм, що знаходиться у верхній частині корпусу, корпус пружини з розташованою в ньому пружиною, який встановлений з можливістю обертання на верхній частині корпусу за допомогою підшипника обертання, нижню частину корпусу, яка  виконана з можливістю встановлення на корпусі пружини в осьовому напрямку.

18. Розпилювач для розпилювання рідини за п. 17, який відрізняється тим, що клапанний елемент частково заходить у циліндр корпусу насоса та встановлений з можливістю здійснення переміщення в циліндрі в осьовому напрямку.

19. Розпилювач за будь-яким із пп. 17, 18, який відрізняється тим, що блокуючий механізм виконаний у вигляді гвинтового косозубого циліндричного зубчатого колеса з блокуючим механізмом, розташованим в кільцеподібній конфігурації із запірними поверхнями, що зчеплюються, і пусковою кнопкою.

20. Розпилювач для розпилювання рідини за будь-яким із пп. 17-19, який відрізняється тим, що на корпусі пружини в області його зовнішньої поверхні встановлений механічний лічильник, який має шпиндель та повзун, при цьому вісь повзуна лічильника паралельна осі корпусу пружини.

21. Розпилювач за будь-яким із пп. 17-20, який відрізняється тим, що випускний елемент містить дві скляні та/або силіконові пластини, міцно з'єднані одна з одною, при цьому принаймні одна пластинка має один або декілька мікроструктурованих каналів, які з'єднують впускний кінець сопла з його випускним кінцем, а випускний кінець сопла має принаймні один отвір, гідравлічний діаметр якого менший або дорівнює 10 мкм.

22. Розпилювач за п. 21, який відрізняється тим, що випускний елемент містить принаймні два випускні отвори на своєму випускному кінці, причому напрямки розпилювання нахилені один відносно одного і перетинаються біля випускних отворів.

23. Розпилювач за будь-яким із пп. 17-22, який відрізняється тим, що в корпусі насоса між сопловим отвором та камерою високого тиску циліндра встановлений зворотний клапан.

24. Розпилювач за будь-яким із пп. 17-23, який відрізняється тим, що порожнистий поршень утворює на своєму кінці, оберненому до сопла, в момент приведення пружини в дію, тиск на текуче середовище в межах від 5 до 60 МПа.

25. Розпилювач за п. 24, який відрізняється тим, що порожнистий поршень утворює на своєму кінці, оберненому до сопла, в момент приведення пружини в дію, тиск в межах від 10 до 60 МПа.

26. Розпилювач за будь-яким із пп. 17-22, який відрізняється тим, що в нижній частині корпусу розташований замінний контейнер для зберігання текучого середовища.
