Ствол короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії

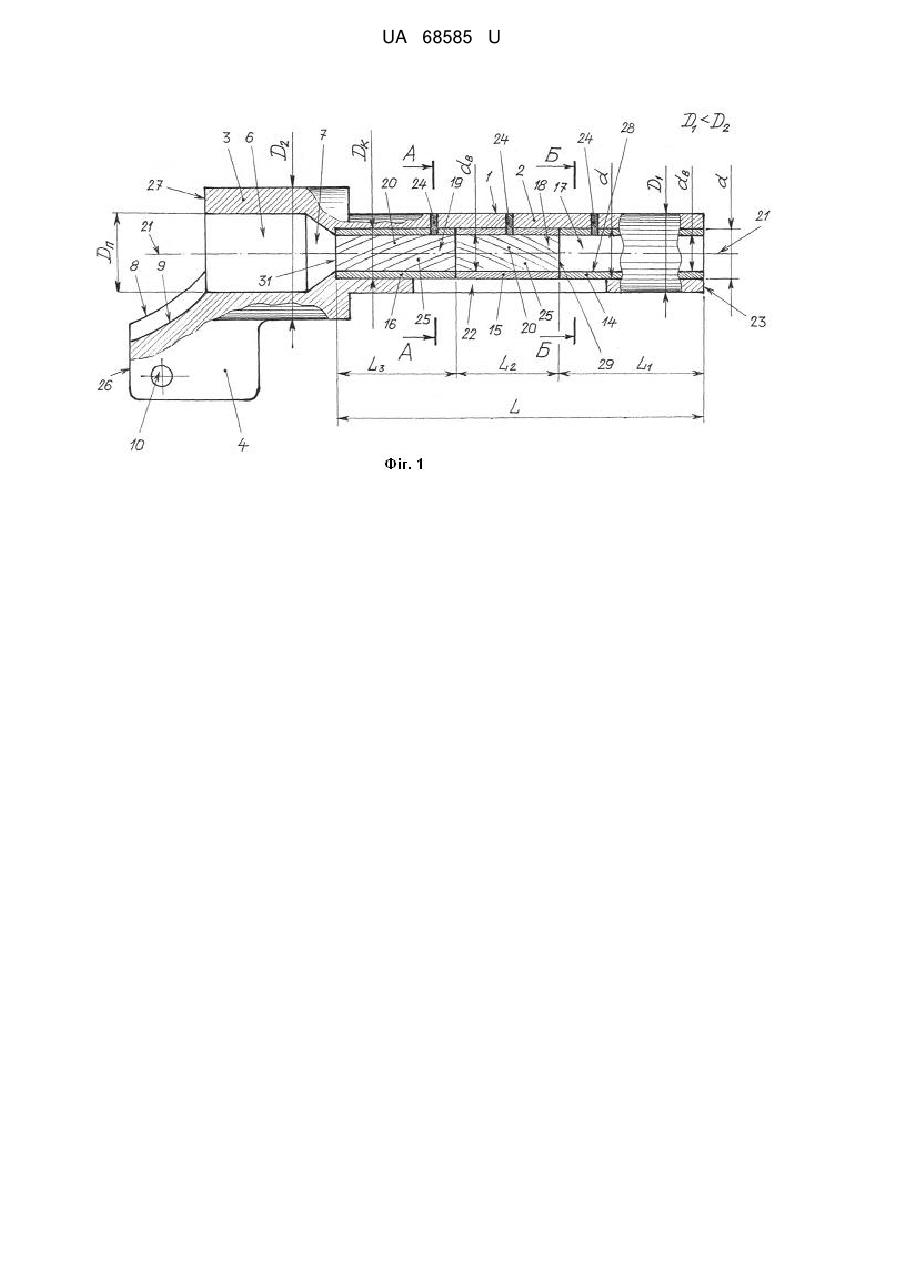

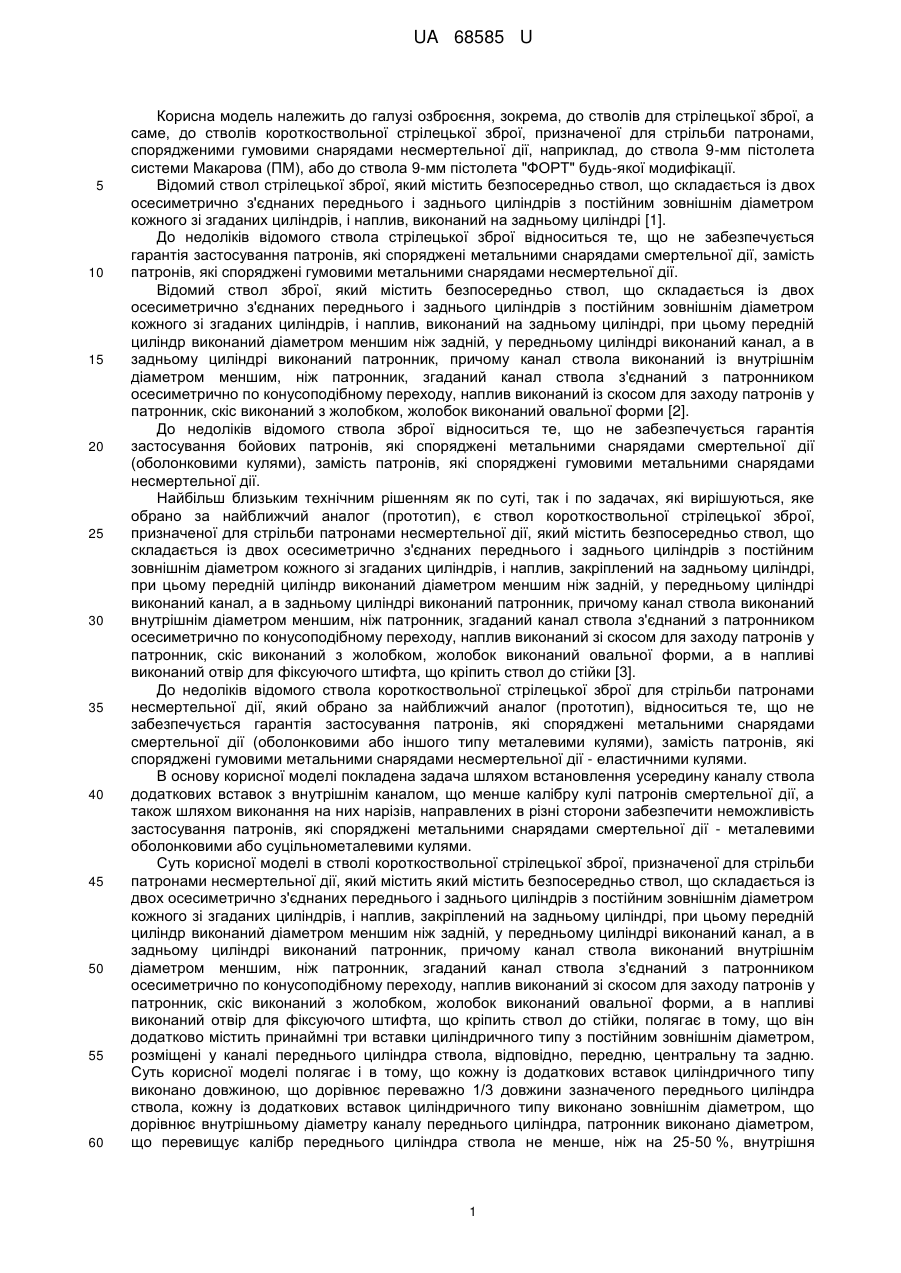

Реферат: Ствол короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії, містить безпосередньо ствол, що складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі. Додатково він містить принаймні три вставки циліндричного типу з постійним зовнішнім діаметром, розміщені у каналі переднього циліндра ствола, відповідно, передню, центральну та задню, та штифти фіксації зазначених вставок в каналі переднього циліндра ствола. UA 68585 U (12) UA 68585 U UA 68585 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема, до стволів для стрілецької зброї, а саме, до стволів короткоствольної стрілецької зброї, призначеної для стрільби патронами, спорядженими гумовими снарядами несмертельної дії, наприклад, до ствола 9-мм пістолета системи Макарова (ПМ), або до ствола 9-мм пістолета "ФОРТ" будь-якої модифікації. Відомий ствол стрілецької зброї, який містить безпосередньо ствол, що складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, виконаний на задньому циліндрі [1]. До недоліків відомого ствола стрілецької зброї відноситься те, що не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Відомий ствол зброї, який містить безпосередньо ствол, що складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, виконаний на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний із внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний із скосом для заходу патронів у патронник, скіс виконаний з жолобком, жолобок виконаний овальної форми [2]. До недоліків відомого ствола зброї відноситься те, що не забезпечується гарантія застосування бойових патронів, які споряджені метальними снарядами смертельної дії (оболонковими кулями), замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Найбільш близьким технічним рішенням як по суті, так і по задачах, які вирішуються, яке обрано за найближчий аналог (прототип), є ствол короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії, який містить безпосередньо ствол, що складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з жолобком, жолобок виконаний овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки [3]. До недоліків відомого ствола короткоствольної стрілецької зброї для стрільби патронами несмертельної дії, який обрано за найближчий аналог (прототип), відноситься те, що не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії (оболонковими або іншого типу металевими кулями), замість патронів, які споряджені гумовими метальними снарядами несмертельної дії - еластичними кулями. В основу корисної моделі покладена задача шляхом встановлення усередину каналу ствола додаткових вставок з внутрішнім каналом, що менше калібру кулі патронів смертельної дії, а також шляхом виконання на них нарізів, направлених в різні сторони забезпечити неможливість застосування патронів, які споряджені метальними снарядами смертельної дії - металевими оболонковими або суцільнометалевими кулями. Суть корисної моделі в стволі короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії, який містить який містить безпосередньо ствол, що складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з жолобком, жолобок виконаний овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки, полягає в тому, що він додатково містить принаймні три вставки циліндричного типу з постійним зовнішнім діаметром, розміщені у каналі переднього циліндра ствола, відповідно, передню, центральну та задню. Суть корисної моделі полягає і в тому, що кожну із додаткових вставок циліндричного типу виконано довжиною, що дорівнює переважно 1/3 довжини зазначеного переднього циліндра ствола, кожну із додаткових вставок циліндричного типу виконано зовнішнім діаметром, що дорівнює внутрішньому діаметру каналу переднього циліндра, патронник виконано діаметром, що перевищує калібр переднього циліндра ствола не менше, ніж на 25-50 %, внутрішня 1 UA 68585 U 5 10 15 20 25 30 35 40 45 50 55 поверхня каналу передньої додаткової вставки циліндричного типу виконана без нарізів, внутрішня поверхня каналу центральної та задньої додаткових вставок циліндричного типу виконана з нарізами, закрученими по спіралі, на передньому циліндрі ствола уздовж його поздовжньої осі виконано проріз з постійною шириною, зазначений проріз виконано довжиною не менше 80 % довжини зазначеного переднього циліндра ствола з відступом початку прорізу від дульного зрізу не менше 5-10 мм. Суть корисної моделі полягає також і в тому, що зазначені додаткові вставки циліндричного типу розташовано в каналі переднього циліндра ствола з натягом для неможливості їх витягання, штифти встановлено з проходом крізь стінку переднього циліндра ствола та відповідної додаткової вставки без виступання над зовнішньою поверхнею переднього циліндра ствола і вглиб внутрішнього каналу кожної із додаткових вставок, внутрішній діаметр каналу центральної та задньої вставок є переважно однаковим, внутрішній діаметр передньої вставки є або рівним щодо внутрішніх діаметрів каналу центральної та задньої вставок, або більшим/меншим відносно діаметра каналу зазначених центральної та задньої вставок, центральна та задня додаткові вставки розміщено в каналі переднього циліндра ствола з напрямом закручування нарізів назустріч одні до інших зі зміною кута закручування, зазначені центральна і задня вставки розміщено в каналі переднього циліндра ствола так, що виступаючі частини нарізів центральної вставки в місці стикування із задньою вставкою є плавно перехідними у поглиблення між виступаючими частинами нарізів задньої вставки, кожна з додаткових вставок виконана довжиною у співвідношенні, де передня вставка є рівною чи більшою відносно центральної та задньої вставки, центральна вставка виконана довжиною у співвідношенні, де зазначена центральна вставка є рівною або меншою/більшою відносно задньої вставки, внутрішній діаметр передньої вставки виконано або однаковим по всій її довжині, або зі змінами відносно діаметра каналу зазначеної вставки у ту чи іншу сторону по довжині цієї вставки, внутрішній діаметр передньої додаткової вставки виконано або круглого поперечного перетину, або овальної форми, або багатокутної форми, або будь-якої іншої форми в поперечному перетині по всій довжині зазначеної передньої вставки. Порівняльний аналіз корисної моделі із прототипом показує, що ствол короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії, який заявляється, відрізняється тим, що він додатково містить принаймні три вставки циліндричного типу з постійним зовнішнім діаметром, розміщені у каналі переднього циліндра ствола, відповідно, передню, центральну та задню, при цьому кожну із додаткових вставок циліндричного типу виконано довжиною, що дорівнює переважно 1/3 довжини зазначеного переднього циліндра ствола, кожну із додаткових вставок циліндричного типу виконано зовнішнім діаметром, що дорівнює внутрішньому діаметру каналу переднього циліндра, патронник виконано діаметром, що перевищує калібр переднього циліндра ствола не менше, ніж на 25-50 %, внутрішня поверхня каналу передньої додаткової вставки циліндричного типу виконана без нарізів, внутрішня поверхня каналу центральної та задньої додаткових вставок циліндричного типу виконана з нарізами, закрученими по спіралі, на передньому циліндрі ствола уздовж його поздовжньої осі виконано проріз з постійною шириною, зазначений проріз виконано довжиною не менше 80 % довжини зазначеного переднього циліндра ствола з відступом початку прорізу від дульного зрізу не менше 5-10 мм, причому зазначені додаткові вставки циліндричного типу розташовано в каналі переднього циліндра ствола з натягом для неможливості їх витягання, штифти встановлено з проходом крізь стінку переднього циліндра ствола та відповідної додаткової вставки без виступання над зовнішньою поверхнею переднього циліндра ствола і вглиб внутрішнього каналу кожної із додаткових вставок, внутрішній діаметр каналу центральної та задньої вставок є переважно однаковим, внутрішній діаметр передньої вставки є або рівним щодо внутрішніх діаметрів каналу центральної та задньої вставок, або більшим/меншим відносно діаметра каналу зазначених центральної та задньої вставок, центральна та задня додаткові вставки розміщено в каналі переднього циліндра ствола з напрямом закручування нарізів назустріч одні до інших зі зміною кута закручування, зазначені центральна і задня вставки розміщено в каналі переднього циліндра ствола так, що виступаючі частини нарізів центральної вставки в місці стикування із задньою вставкою є плавно перехідними у поглиблення між виступаючими частинами нарізів задньої вставки, кожна з додаткових вставок виконана довжиною у співвідношенні, де передня вставка є рівною чи більшою відносно центральної та задньої вставки, центральна вставка виконана довжиною у співвідношенні, де зазначена центральна вставка є рівною або меншою/більшою відносно задньої вставки, внутрішній діаметр передньої вставки виконано або однаковим по всій її довжині, або зі змінами відносно діаметра каналу зазначеної вставки у ту чи іншу сторону по довжині цієї вставки, внутрішній діаметр передньої додаткової вставки виконано або круглого 2 UA 68585 U 5 10 15 20 25 30 35 40 45 50 55 60 поперечного перетину, або овальної форми, або багатокутної форми, або будь-якої іншої форми в поперечному перетині по всій довжині зазначеної передньої вставки. Таким чином, ствол короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг. 1 показана конструктивно-компонувальна схема ствола короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії, який заявляється, на Фіг. 2 показаний загальний вигляд ствола з розміщенням його на стійці зброї, на Фіг. 3 показана схема розміщення передньої вставки відносно дульного зрізу ствола та її закріплення до ствола зброї за допомогою штифта, на Фіг. 4 показана схема запресовування додаткової передньої вставки в канал ствола зброї (з боку дульного зрізу), на Фіг. 5 показаний розріз ствола в районі задньої вставки в перетині А-А, на Фіг. 6 показаний розріз ствола в районі передньої вставки в перетині Б-Б, на Фіг. 7-8 показано розрізи ствола в районі передньої вставки в перетині В-В при різних варіантах конструктивного виконання каналу зазначеної передньої вставки, на Фіг. 9-11 показано різні варіанти конструктивного виконання каналу передньої вставки та місць можливого розташування фіксуючих штифтів. Ствол короткоствольної стрілецької зброї, призначеної для стрільби патронами несмертельної дії, який заявляється, містить (як варіант конструктивного виконання), безпосередньо ствол 1, що складається із двох осесиметрично з'єднаних переднього (позиція 2) і заднього (позиція 3) циліндрів з постійним зовнішнім діаметром (відповідно, діаметр D1 та D2) кожного зі згаданих циліндрів (відповідно, позиції 2 та 3), і наплив 4, закріплений на задньому циліндрі (позиція 3) (див. схему на Фіг. 1), при цьому передній циліндр (позиція 2) виконаний діаметром меншим D1, ніж задній циліндр (позиція 3) з діаметром D2 - де D1
