Ствол короткоствольної стрілецької зброї для стрільби патронами несмертельної дії

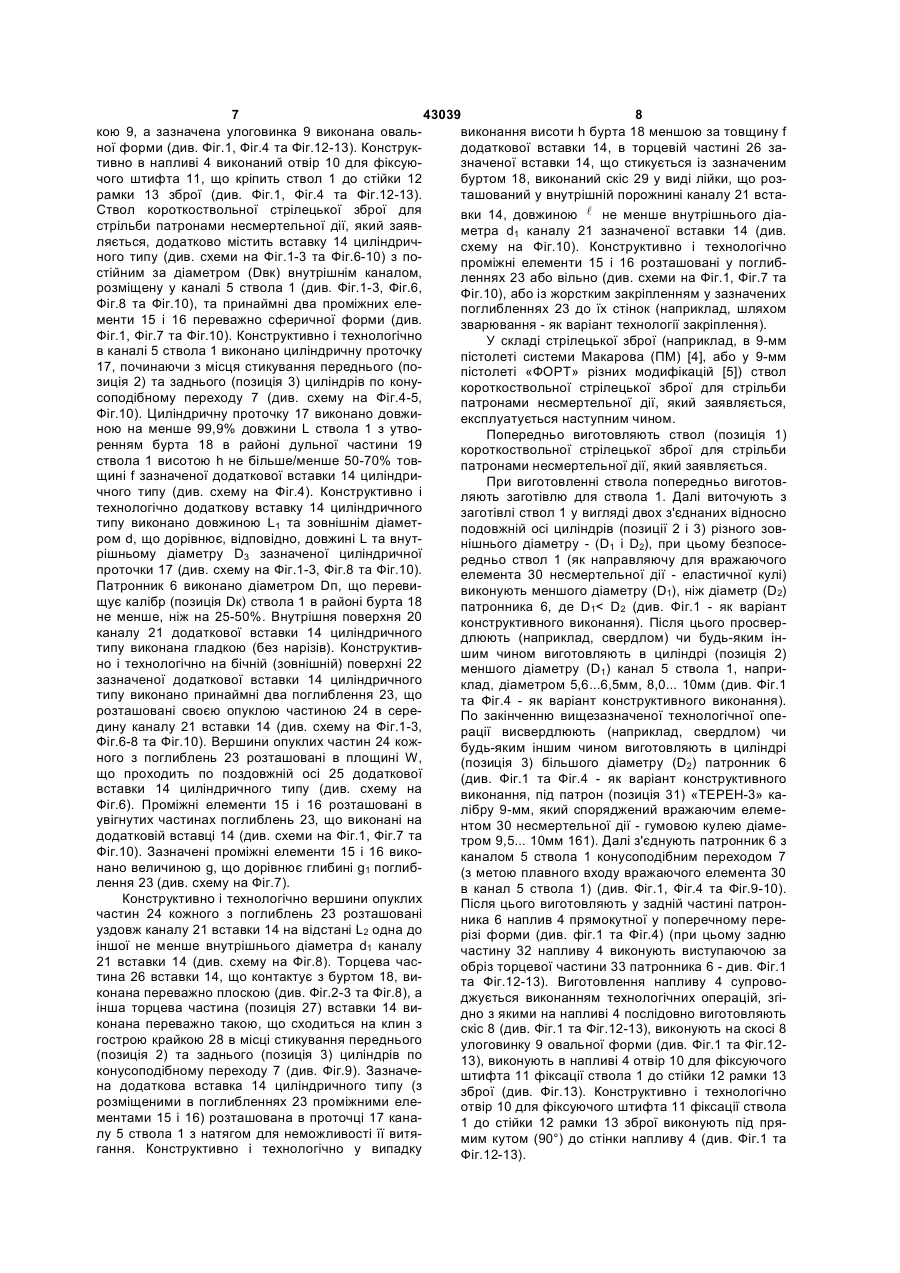

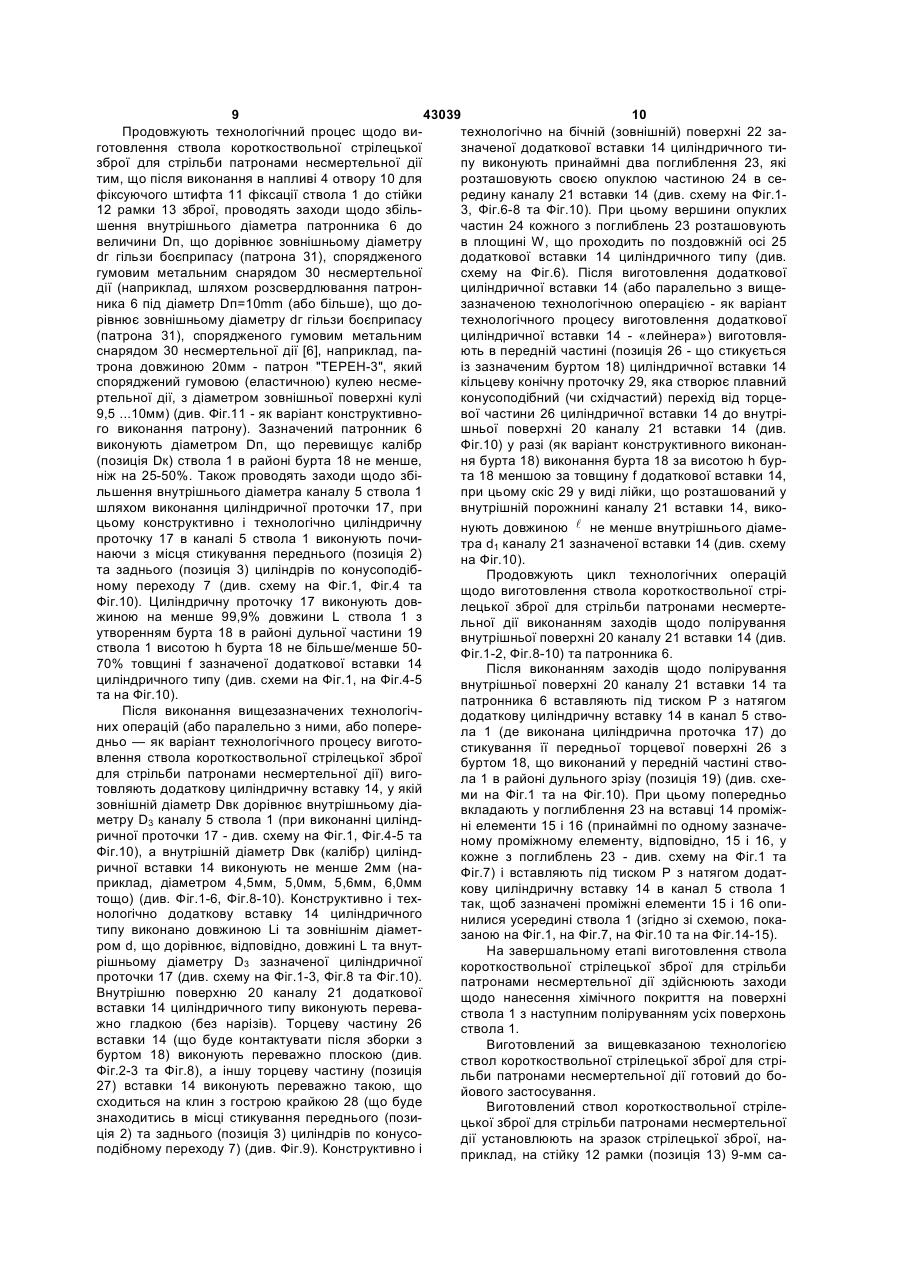

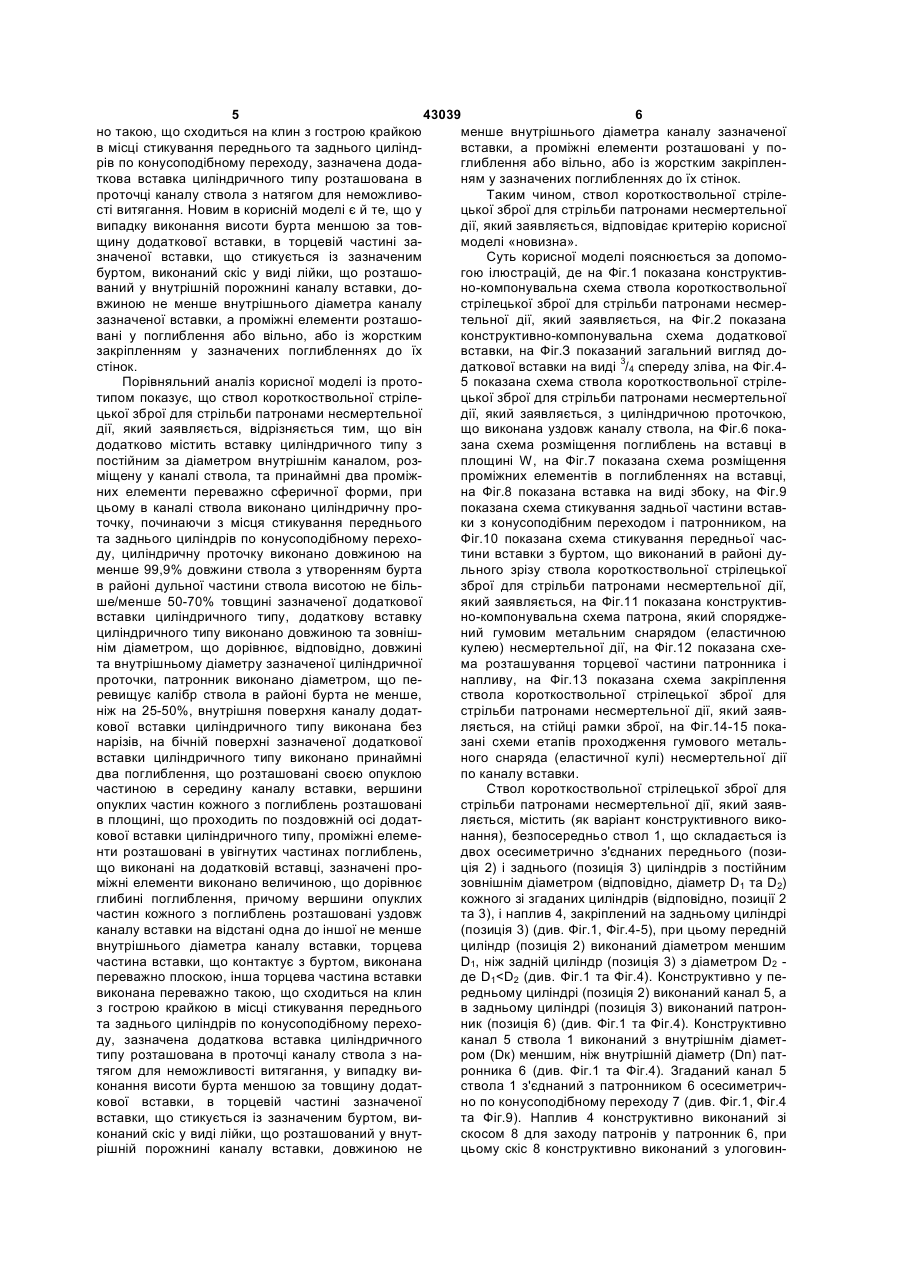

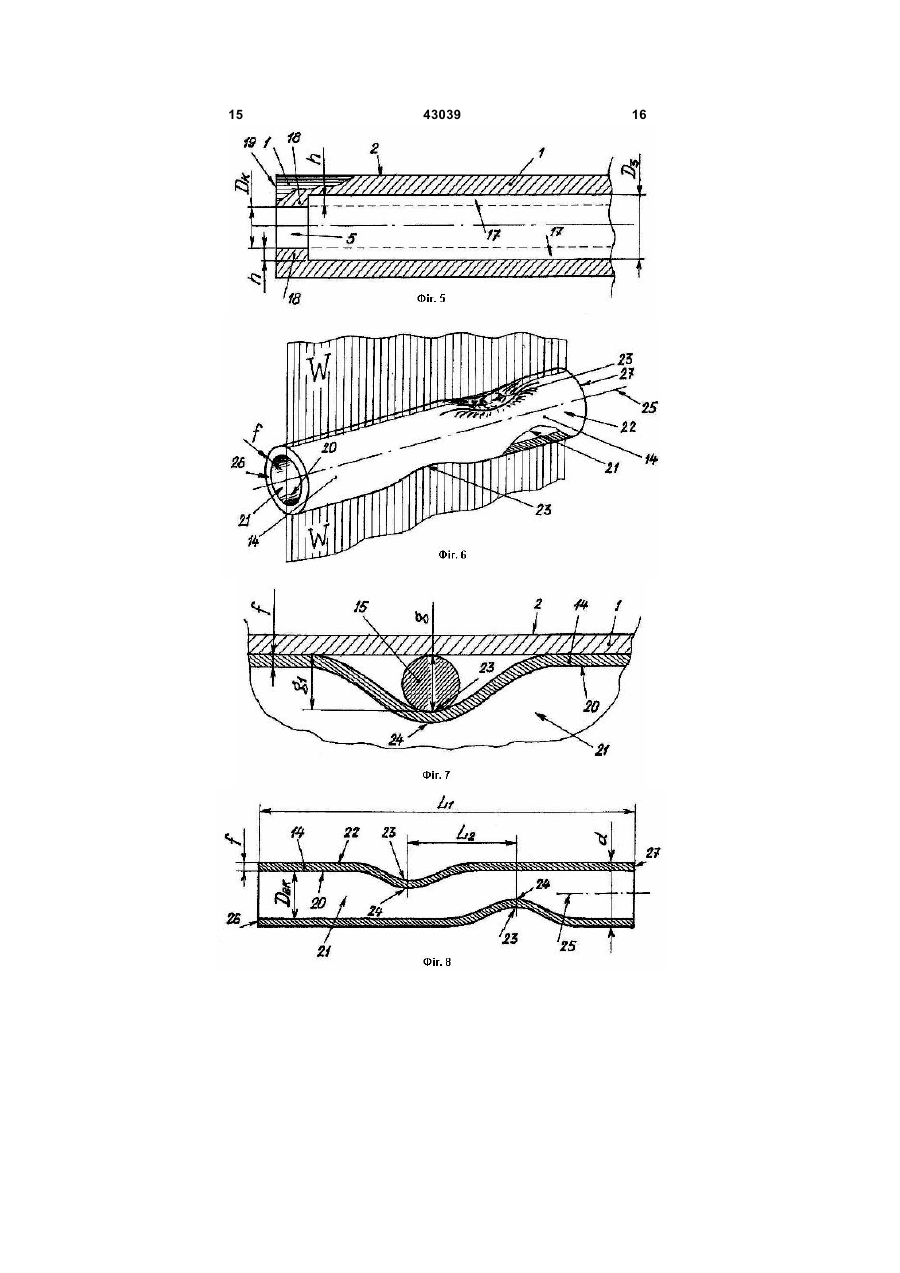

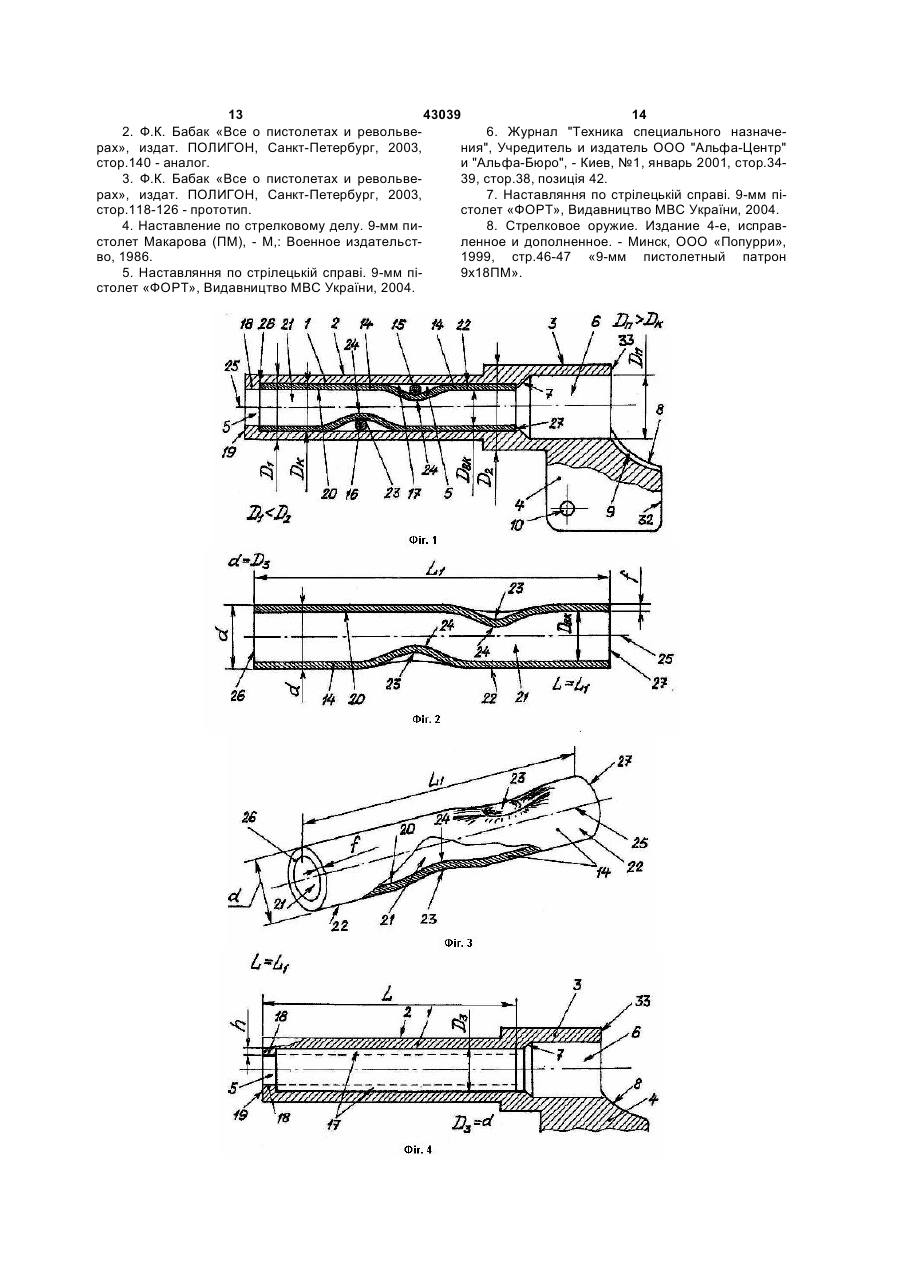

1. Ствол короткоствольної стрілецької зброї для стрільби патронами несмертельної дії, який містить безпосередньо ствол, що складається із двох вісесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим, ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником вісесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки, який відрізняється тим, що він додатково містить вставку циліндричного типу з постійним за діаметром внутрішнім каналом, розміщену у каналі ствола, та принаймні два проміжних елементи переважно сферичної форми, при цьому в каналі ствола виконано циліндричну проточку, починаючи з місця стикування переднього та заднього циліндрів по конусоподібному переходу, циліндричну проточку виконано довжиною на менше 99,9% довжини ствола з утворенням бурта в районі дульної частини ствола висотою не більше/менше 50-70% товщини зазначеної додаткової вставки циліндри U 2 (19) 1 3 43039 4 рядженими гумовими снарядами несмертельної ними снарядами несмертельної дії -еластичними дії, наприклад, до ствола 9-мм пістолета системи кулями. Макарова (ПМ), або до ствола 9-мм пістолета В основу корисної моделі покладена задача «ФОРТ» будь-якої модифікації. шляхом встановлення усередину каналу ствола Відомий ствол стрілецької зброї, який містить додаткової вставки з внутрішнім каналом, що мебезпосередньо ствол, що складається із двох осенше калібру кулі патронів смертельної дії, забезсиметрично з'єднаних переднього і заднього циліпечити неможливість застосування патронів, які ндрів з постійним зовнішнім діаметром кожного зі споряджені метальними снарядами смертельної згаданих циліндрів, і наплив, виконаний на заддії - металевими оболонковими або суцільнометаньому циліндрі [1]. левими кулями. До недоліків відомого ствола стрілецької зброї Суть корисної моделі в стволі короткоствольвідноситься те, що не забезпечується гарантія ної стрілецької зброї для стрільби патронами незастосування патронів, які споряджені метальними смертельної дії, який містить безпосередньо снарядами смертельної дії, замість патронів, які ствол, що складається із двох осесиметрично споряджені гумовими метальними снарядами нез'єднаних переднього і заднього циліндрів з посмертельної дії. стійним зовнішнім діаметром кожного зі згаданих Відомий ствол зброї, який містить безпосередциліндрів, і наплив, закріплений на задньому циліньо ствол, що складається із двох осесиметрично ндрі, при цьому передній циліндр виконаний діаз'єднаних переднього і заднього циліндрів з пометром меншим, ніж задній, у передньому циліндрі стійним зовнішнім діаметром кожного зі згаданих виконаний канал, а в задньому циліндрі виконаний циліндрів, і наплив, виконаний на задньому цилінпатронник, причому канал ствола виконаний внутдрі, при цьому передній циліндр виконаний діамерішнім діаметром меншим, ніж патронник, згадатром меншим, ніж задній, у передньому циліндрі ний канал ствола з'єднаний з патронником осесивиконаний канал, а в задньому циліндрі виконаний метрично по конусоподібному переходу, наплив патронник, причому канал ствола виконаний із виконаний зі скосом для заходу патронів у патронвнутрішнім діаметром меншим, ніж патронник, зганик, скіс виконаний з улоговинкою, улоговинка виданий канал ствола з'єднаний з патронником осеконана овальної форми, а в напливі виконаний симетрично по конусоподібному переходу, наплив отвір для фіксуючого штифта, що кріпить ствол до виконаний зі скосом для заходу патронів у патронстійки, полягає в тому, що він додатково містить ник, скіс виконаний з улоговинкою, улоговинка вивставку циліндричного типу з постійним за діаметконана овальної форми [2]. ром внутрішнім каналом, розміщену у каналі ствоДо недоліків відомого ствола зброї відноситьла, та принаймні два проміжних елементи перевася те, що не забезпечується гарантія застосування жно сферичної форми. Суть корисної моделі бойових патронів, які споряджені метальними снаполягає і в тому, що в каналі ствола виконано цирядами смертельної дії (оболонковими кулями), ліндричну проточку, починаючи з місця стикування замість патронів, які споряджені гумовими метальпереднього та заднього циліндрів по конусоподібними снарядами несмертельної дії. ному переходу, циліндричну проточку виконано Найбільше близькою корисною моделлю як по довжиною на менше 99,9% довжини ствола з суті, так і по задачах, які вирішуються, обраною за утворенням бурта в районі дульної частини ствола найближчий аналог (прототип), є ствол короткоствисотою не більше/менше 50-70% товщині зазнавольної стрілецької зброї для стрільби патронами ченої додаткової вставки циліндричного типу, донесмертельної дії, який містить безпосередньо даткову вставку циліндричного типу виконано доствол, що складається із двох осесиметрично вжиною та зовнішнім діаметром, що дорівнює, з'єднаних переднього і заднього циліндрів з повідповідно, довжині та внутрішньому діаметру застійним зовнішнім діаметром кожного зі згаданих значеної циліндричної проточки, патронник викоциліндрів, і наплив, закріплений на задньому цилінано діаметром, що перевищує калібр ствола в ндрі, при цьому передній циліндр виконаний діарайоні бурта не менше, ніж на 25-50%, внутрішня метром меншим, ніж задній, у передньому циліндрі поверхня каналу додаткової вставки циліндричновиконаний канал, а в задньому циліндрі виконаний го типу виконана без нарізів, на бічній поверхні патронник, причому канал ствола виконаний внутзазначеної додаткової вставки циліндричного типу рішнім діаметром меншим, ніж патронник, згадавиконано принаймні два поглиблення, що розтаний канал ствола з'єднаний з патронником осесишовані своєю опуклою частиною в середину канаметрично по конусоподібному переходу, наплив лу вставки, вершини опуклих частин кожного з виконаний зі скосом для заходу патронів у патронпоглиблень розташовані в площині, що проходить ник, скіс виконаний з улоговинкою, улоговинка випо поздовжній осі додаткової вставки циліндричноконана овальної форми, а в напливі виконаний го типу, проміжні елементи розташовані в увігнуотвір для фіксуючого штифта, що кріпить ствол до тих частинах поглиблень, що виконані на додаткостійки [3]. вій вставці, зазначені проміжні елементи виконано До недоліків відомого ствола короткоствольної величиною, що дорівнює глибині поглиблення. стрілецької зброї для стрільби патронами несмерСуть корисної моделі полягає також і в тому, що тельної дії, який обрано за найближчий аналог вершини опуклих частин кожного з поглиблень (прототип), відноситься те, що не забезпечується розташовані уздовж каналу вставки на відстані гарантія застосування патронів, які споряджені одна до іншої не менше внутрішнього діаметра метальними снарядами смертельної дії (оболонканалу вставки, торцева частина вставки, що конковими або іншого типу металевими кулями), затактує з буртом, виконана переважно плоскою, а мість патронів, які споряджені гумовими метальінша торцева частина вставки виконана переваж 5 43039 6 но такою, що сходиться на клин з гострою крайкою менше внутрішнього діаметра каналу зазначеної в місці стикування переднього та заднього циліндвставки, а проміжні елементи розташовані у порів по конусоподібному переходу, зазначена додаглиблення або вільно, або із жорстким закріпленткова вставка циліндричного типу розташована в ням у зазначених поглибленнях до їх стінок. проточці каналу ствола з натягом для неможливоТаким чином, ствол короткоствольної стрілесті витягання. Новим в корисній моделі є й те, що у цької зброї для стрільби патронами несмертельної випадку виконання висоти бурта меншою за товдії, який заявляється, відповідає критерію корисної щину додаткової вставки, в торцевій частині замоделі «новизна». значеної вставки, що стикується із зазначеним Суть корисної моделі пояснюється за допомобуртом, виконаний скіс у виді лійки, що розташогою ілюстрацій, де на Фіг.1 показана конструктивваний у внутрішній порожнині каналу вставки, доно-компонувальна схема ствола короткоствольної вжиною не менше внутрішнього діаметра каналу стрілецької зброї для стрільби патронами несмерзазначеної вставки, а проміжні елементи розташотельної дії, який заявляється, на Фіг.2 показана вані у поглиблення або вільно, або із жорстким конструктивно-компонувальна схема додаткової закріпленням у зазначених поглибленнях до їх вставки, на Фіг.З показаний загальний вигляд достінок. даткової вставки на виді 3/4 спереду зліва, на Фіг.4Порівняльний аналіз корисної моделі із прото5 показана схема ствола короткоствольної стрілетипом показує, що ствол короткоствольної стрілецької зброї для стрільби патронами несмертельної цької зброї для стрільби патронами несмертельної дії, який заявляється, з циліндричною проточкою, дії, який заявляється, відрізняється тим, що він що виконана уздовж каналу ствола, на Фіг.6 покадодатково містить вставку циліндричного типу з зана схема розміщення поглиблень на вставці в постійним за діаметром внутрішнім каналом, розплощині W, на Фіг.7 показана схема розміщення міщену у каналі ствола, та принаймні два проміжпроміжних елементів в поглибленнях на вставці, них елементи переважно сферичної форми, при на Фіг.8 показана вставка на виді збоку, на Фіг.9 цьому в каналі ствола виконано циліндричну пропоказана схема стикування задньої частини вставточку, починаючи з місця стикування переднього ки з конусоподібним переходом і патронником, на та заднього циліндрів по конусоподібному перехоФіг.10 показана схема стикування передньої часду, циліндричну проточку виконано довжиною на тини вставки з буртом, що виконаний в районі думенше 99,9% довжини ствола з утворенням бурта льного зрізу ствола короткоствольної стрілецької в районі дульної частини ствола висотою не більзброї для стрільби патронами несмертельної дії, ше/менше 50-70% товщині зазначеної додаткової який заявляється, на Фіг.11 показана конструктиввставки циліндричного типу, додаткову вставку но-компонувальна схема патрона, який споряджециліндричного типу виконано довжиною та зовнішний гумовим метальним снарядом (еластичною нім діаметром, що дорівнює, відповідно, довжині кулею) несмертельної дії, на Фіг.12 показана схета внутрішньому діаметру зазначеної циліндричної ма розташування торцевої частини патронника і проточки, патронник виконано діаметром, що пенапливу, на Фіг.13 показана схема закріплення ревищує калібр ствола в районі бурта не менше, ствола короткоствольної стрілецької зброї для ніж на 25-50%, внутрішня поверхня каналу додатстрільби патронами несмертельної дії, який заявкової вставки циліндричного типу виконана без ляється, на стійці рамки зброї, на Фіг.14-15 поканарізів, на бічній поверхні зазначеної додаткової зані схеми етапів проходження гумового метальвставки циліндричного типу виконано принаймні ного снаряда (еластичної кулі) несмертельної дії два поглиблення, що розташовані своєю опуклою по каналу вставки. частиною в середину каналу вставки, вершини Ствол короткоствольної стрілецької зброї для опуклих частин кожного з поглиблень розташовані стрільби патронами несмертельної дії, який заявв площині, що проходить по поздовжній осі додатляється, містить (як варіант конструктивного викокової вставки циліндричного типу, проміжні елеменання), безпосередньо ствол 1, що складається із нти розташовані в увігнутих частинах поглиблень, двох осесиметрично з'єднаних переднього (позищо виконані на додатковій вставці, зазначені проція 2) і заднього (позиція 3) циліндрів з постійним міжні елементи виконано величиною, що дорівнює зовнішнім діаметром (відповідно, діаметр D1 та D2) глибині поглиблення, причому вершини опуклих кожного зі згаданих циліндрів (відповідно, позиції 2 частин кожного з поглиблень розташовані уздовж та 3), і наплив 4, закріплений на задньому циліндрі каналу вставки на відстані одна до іншої не менше (позиція 3) (див. Фіг.1, Фіг.4-5), при цьому передній внутрішнього діаметра каналу вставки, торцева циліндр (позиція 2) виконаний діаметром меншим частина вставки, що контактує з буртом, виконана D1, ніж задній циліндр (позиція 3) з діаметром D2 переважно плоскою, інша торцева частина вставки де D1
